1 Az antropometria szükségessége Az antropometria alapjai TERMÉKFEJLESZTÉS/TERVEZÉS ERGONÓMIAI FELADATOK ÉS TEVÉKENYSÉGEK ANTROPOMETRIAI ADATOK Célja: Hatékony, biztonságos és kényelmes termékhasználat Információszerzés 1.Szabványok (ISO, EN, MSZ, BS, DIN, AFNOR, ÖNORM) Előírások Ajánlások Alapelvek Módszerek Adatok, adattáblázatok Példák: MSZ EN : Gépek biztonsága. Az emberi test méretei MI 17231/1-77:Testméretek. Nők statikai és dinamikus testméretei MI 17231/2-77:Testméretek. Férfiak statikai és dinamikus testméretei MSZ : Gyermekasztalok funkcionális méretei MSZ : Gyermekülőbútorok funkcionális méretei Információszerzés 2. Szakirodalmi adatok Nyomtatott források Testméretek: Erők, nyomatékok: Speciális feladatok: Általános adatok: Stephen Pheasant: Body Space B.J.Daams: Human Force Exertion in Userproduct Interaction Alders-Laarakker-Rietkerk: Reader Inleiding...(gyermek kerékpár) Cushman-Rosenberg: Human Factors in Product Design (mozgáskorlátozottak) Sanders-McCormick: Human Factors in Engineering and Design

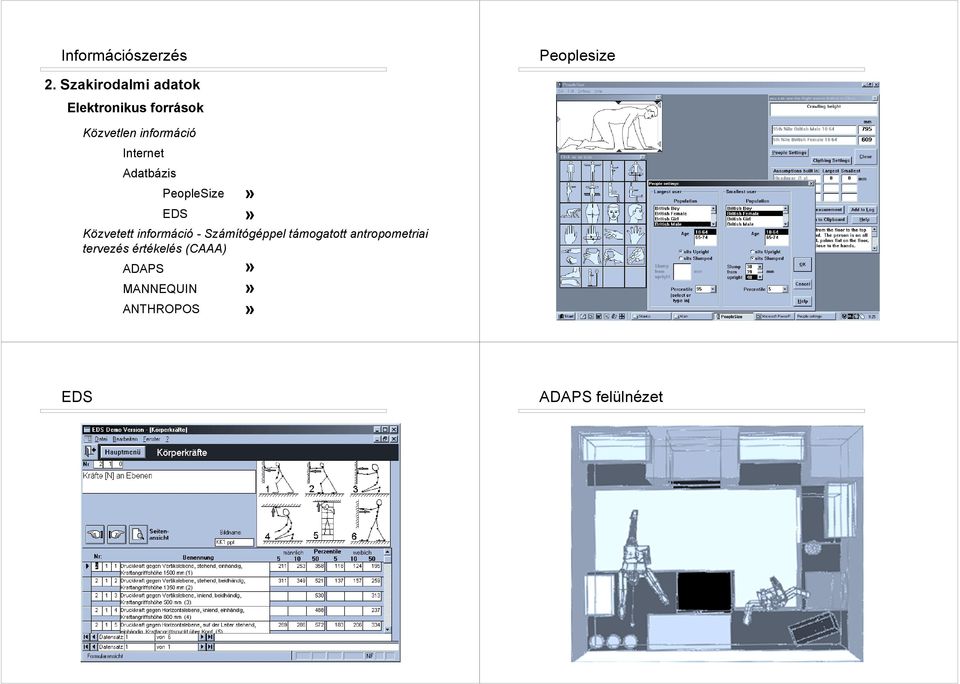

2 Információszerzés Peoplesize 2. Szakirodalmi adatok Elektronikus források Közvetlen információ Internet Adatbázis PeopleSize EDS Közvetett információ - Számítógéppel támogatott antropometriai tervezés értékelés (CAAA) ADAPS MANNEQUIN ANTHROPOS EDS ADAPS felülnézet

3 MANNEQUIN ANTHROPOS Még egy definíció Az ergonómia az emberi egyedekről szerzett tudományos ismeretek felhasználása a tervezési problémák megoldásában és módszerek alkalmazása a szükséges információk nyerésére. Az antropometria elve és gyakorlata Termékkategóriák: "egyfelhasználós" (pl. méretre szabott ruha, versenyautó ülése), luxus, vagy kényszer? "többfelhasználós" az illesztés mértéke különböző;(pl. asztal, ruha) A döntés információigényes: az adott populáció antropometriai jellemzői a jellemzők miként korlátozzák a tervezést az ember és termék közötti kapcsolatot (interakciót) befolyásoló tényezők

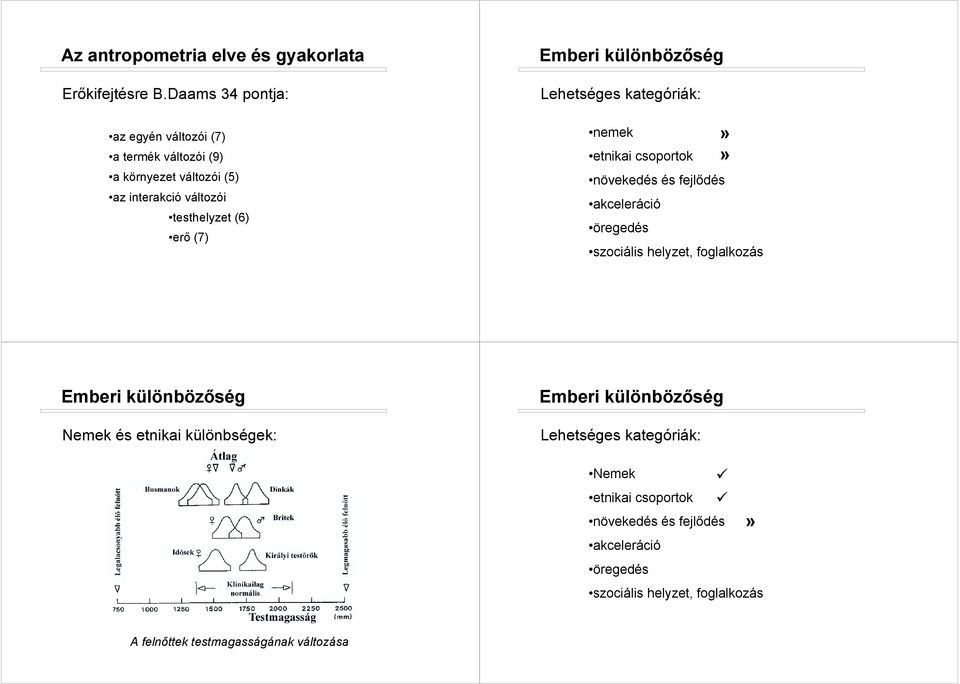

4 Az antropometria elve és gyakorlata Erőkifejtésre B.Daams 34 pontja: az egyén változói (7) a termék változói (9) a környezet változói (5) az interakció változói testhelyzet (6) erő (7) Lehetséges kategóriák: nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás Nemek és etnikai különbségek: Lehetséges kategóriák: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás A felnőttek testmagasságának változása

5 Növekedés és fejlődés: Lehetséges kategóriák: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás Az átlagos testmagasság változása és a növekedés sebessége a születéstől a serdülőkorig Akceleráció: Lehetséges kategóriák: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás Az átlagos testmagasság bizonyos korú gyerekeknél az évtizedek múlásával

6 Öregedés: Lehetséges kategóriák: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás Az átlagos testmagasság és tömeg változása a kor függvényében Szociális különbségek: Lehetséges kategóriák: Angol felnőtt populáció magassága az életkor, a nem és néhány foglalkozás szerint Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás

7 A különbözőség statisztikai leírása: a mérhető különbség véletlen vagy nem az átlag és eloszlás egy méret több méret dilemma átlag? sáv? minimum? maximum?... Az átlag és az egyed Átlag és eloszlás : Az antropometriai adatok fajtái Statikus (strukturális) antropometriai adatok Dinamikus (funkcionális) antropometriai adatok Egyéb antropometriai kategóriák Testfelépítési változatok Felépítési és alakbeli különbözőségek Az egyes testméretek közötti kapcsolat, arány Normális eloszlású paraméterek átlaga és a percentilis értelmezése

8 Az antropometriai adatok fajtái Statikus (strukturális) antropometriai adatok: Pontosság Korrekció a ruházat miatt (lásd Peoplesize) Szabványos testhelyzetek Jellemző méretek (BS 36 db) testmagasság vállszélesség könyökmagasság ülő helyzetben Speciális testrészek antropometriája fej és arc hát (gerinc) kéz és láb Adatok speciális felhasználói rétegekre Statikus antropometriai adatok Szabványos testhelyzetek állva: Statikus antropometriai adatok Szabványos testhelyzetek ülve: Statikus antropometriai adatok Szabványos testhelyzetek ülve hátulról:

9 Statikus antropometriai adatok A kéz jellemző méretei: Statikus antropometriai adatok Mozgássérült jellemző méretei kerekesszékben: Az antropometriai adatok fajtái Dinamikus (funkcionális) antropometriai adatok: Dinamikus antropometriai adatok Izületek mozgástartományait leíró paraméterek: Izületi méretek (csuklótávolságok és szögtartományok) Tömegadatok Helyszükséglet (clearance) Elérési tartományok (reach) és az optimális látás tartománya

10 Dinamikus antropometriai adatok A helyszükséglet különböző jellegzetes esetekben: Elérési tartomány A kényelmes elérés (ZCR) és az optimális látási terület zónája (OVZ) a vállakkal szemben 500 mm távolságra függőleges felületnél. 95% férfi (m) és 5% nő (w). (BML a test középvonala.) Elérési tartomány Elérési tartomány Barnes által ajánlott vízszintes síkban lévő normális és maximális munkaterületek méretei (collban és cm-ben), ráillesztve a Squires által ajánlott normális munkateret

11 Elérési tartomány Elérési tartomány Elérési tartomány Elérési tartomány

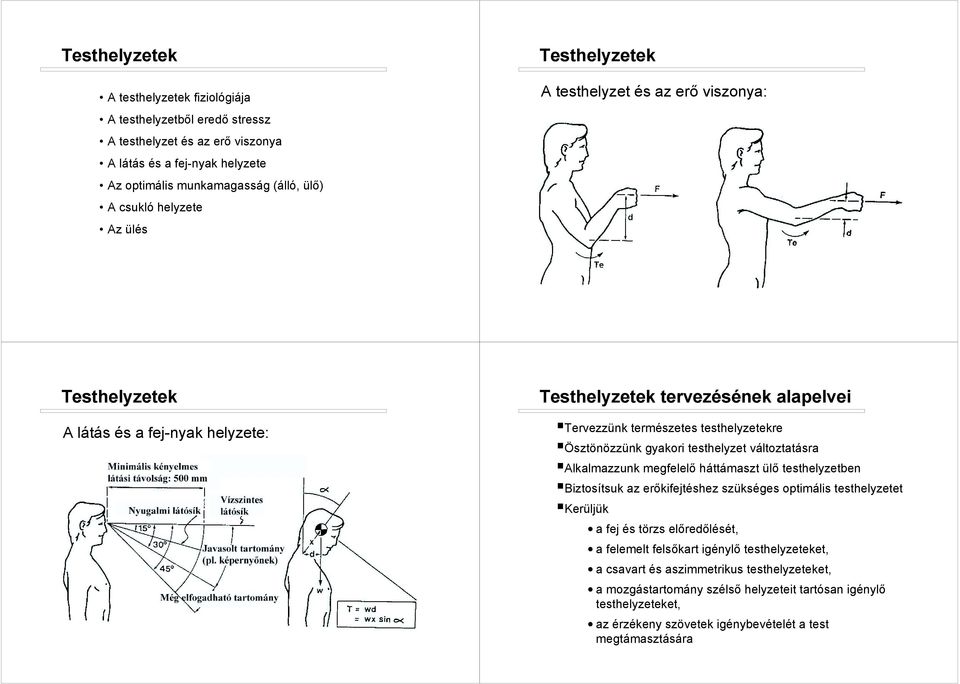

12 Testhelyzetek A testhelyzetek fiziológiája A testhelyzetből eredő stressz A testhelyzet és az erő viszonya A látás és a fej-nyak helyzete Az optimális munkamagasság (álló, ülő) A csukló helyzete Az ülés Testhelyzetek A testhelyzet és az erő viszonya: Testhelyzetek A látás és a fej-nyak helyzete: Testhelyzetek tervezésének alapelvei "Tervezzünk természetes testhelyzetekre "Ösztönözzünk gyakori testhelyzet változtatásra "Alkalmazzunk megfelelő háttámaszt ülő testhelyzetben "Biztosítsuk az erőkifejtéshez szükséges optimális testhelyzetet "Kerüljük a fej és törzs előredőlését, a felemelt felsőkart igénylő testhelyzeteket, a csavart és aszimmetrikus testhelyzeteket, a mozgástartomány szélső helyzeteit tartósan igénylő testhelyzeteket, az érzékeny szövetek igénybevételét a test megtámasztására

13 Az antropometriai adatok felhasználása termék jellemzőinek meghatározásához munkafelületek pozicionálására nyílások minimális méreteinek meghatározásához megfogási alak és méret meghatározásához kezelőelemek távolságának meghatározásához és pozicionálására kijelzők pozicionálására illesztési kísérletek és a korlátok módszere optimális - elfogadható - elfogadhatatlan (elviselhetetlen) Munkafelületek pozicionálása Az optimális munkamagasság: Az biomechanikai adatok felhasználása Az antropometriai jellemzők mérése Mérettípusok definíciója (mérőpontok alapján) erőkifejtési és nyomatékkorlátok meghatározására emelés és munkavégzés korlátainak meghatározására Méretek fajtái Hosszúsági: Referenciasíktól mérőpontig, vagy nem páros mérőpontok között mért paraméter (pl. testmagasság, ülésmagasság, alkarhossz, stb.) Szélességi: Páros mérőpontok között mért paraméter (pl. kartávolság, vállszélesség, stb.) Kerületi: Meghatározott testrész, definiált helyén mért kerület(pl.felkar max. kerülete, comb max.kerülete)

14 Az antropometriai jellemzők mérése Méretek definíció szerint (mérőpontok) Az antropometriai jellemzők mérése Antropométer: Mérőeszközök: " Antropométer " Rúdkörző " Tapintókörző " Izületvastagság (condilus) mérő " Bőrredővastagság mérő Az antropometriai jellemzők mérése Rúdkörző: Az antropometriai jellemzők mérése Tapintókörző:

15 Az antropometriai jellemzők mérése Izületvastagság mérő: Az antropometriai jellemzők mérése Bőrredővastagság mérő:
