1 Beléptető kapu (kétirányú), érmevizsgálóval BK Monor, Mátyás király u. 11. T: 06-29/ , Fax: 06-29/ Internet: BK /

2 Gratulálunk! A beléptető kapu egyszerű, kényelmes és kitűnő segítőtárs lehet a használati díjköteles beléptetésnél. Az Ön által vásárolt beléptető kapu jó minőségű rozsdamentes acélból (WNR ) készült, amely kitűnően ellenáll a külső környezeti tényezőkkel szemben! Köszönjük Önnek a vásárlást, és reméljük, hogy a termékünkkel meg lesz elégedve! Fontos! A beléptető kapu telepítését és bekötését csak szakember végezheti! A beléptető kapu csak beltéri használatra alkalmas! Kerülni kell a bő folyadékos tisztítást (csak nedves törlőkendővel tisztítsuk)! Az érmevizsgálóba folyadék nem kerülhet! A kábeleket sérülés esetén cserélni kell! Üzemi hőmérséklet: -10 C +60 C Tápfeszültség: 230 V AC A tápvezeték kialakításánál gondoskodni kell egy főkapcsolóról és egy kismegszakítóról (6A)! A beléptető kapura felállni tilos! Ha a beléptető kaput nem a rendeltetésének megfelelően, vagy helytelenül használják, a gyártó az esetleges károkért nem vállal felelőséget! BK /

3 1. A beléptető kapu méretei: BK /

4 2. A beléptető kapu részei: BK /

5 1. Külső lábazat A (érmevizsgálóval és kártyaolvasóval) 2. Külső lábazat B (infraérzékelővel) 3. Forgóvillaház 4. Fedél 5. Kijelzőház 6. Kijelző (3.2 TFT LED, ) 7. Forgóvilla (pánikfunkciós) 8. Érmevizsgáló 9. Kártyaolvasó 10. Infra érzékelő 11. Belépést jelző LED (kétszínű) 12. Zárható ajtó 13. Érmegyűjtő doboz 14. Belső láb 15. Surrantó BK /

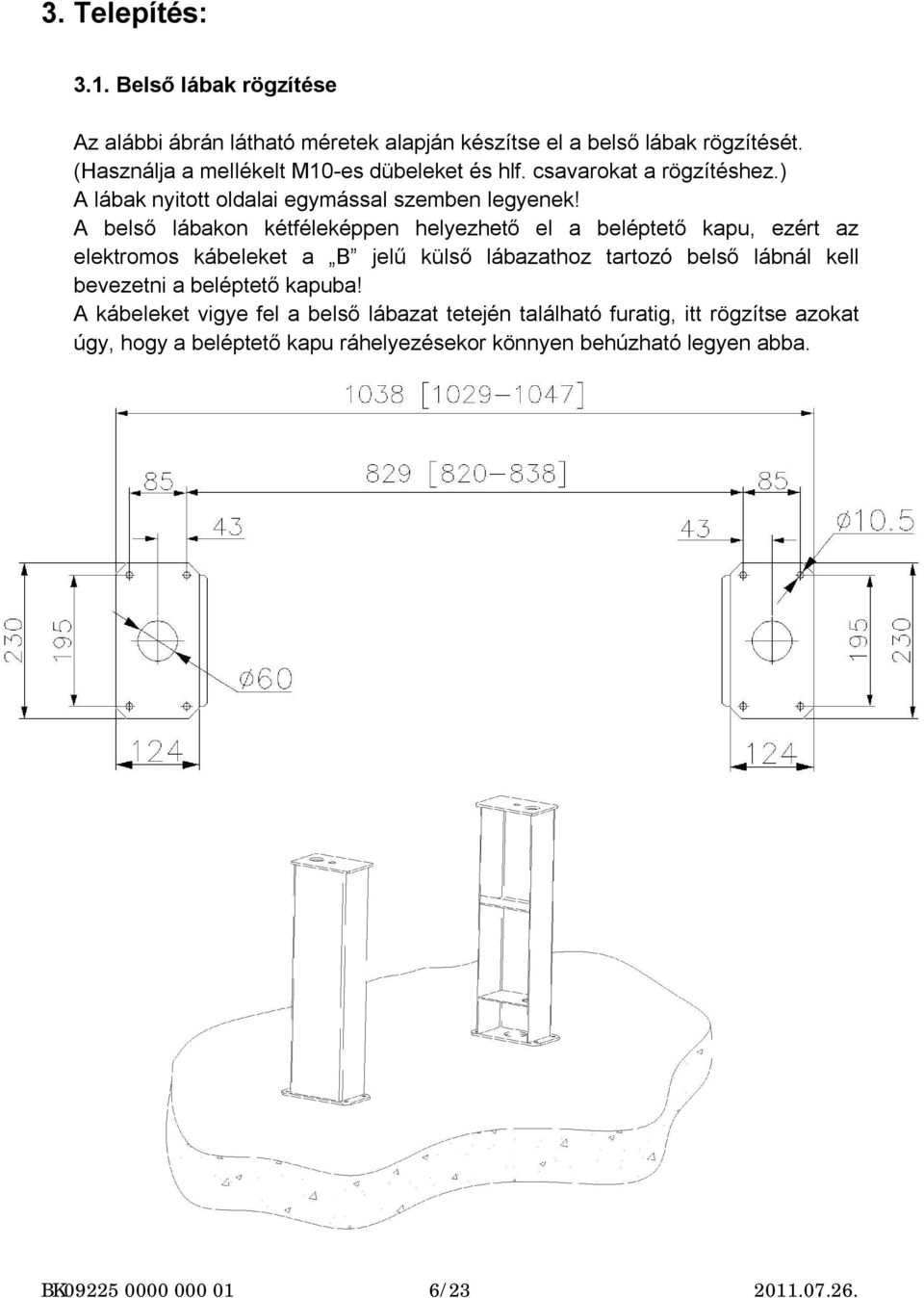

6 3. Telepítés: 3.1. Belső lábak rögzítése Az alábbi ábrán látható méretek alapján készítse el a belső lábak rögzítését. (Használja a mellékelt M10-es dübeleket és hlf. csavarokat a rögzítéshez.) A lábak nyitott oldalai egymással szemben legyenek! A belső lábakon kétféleképpen helyezhető el a beléptető kapu, ezért az elektromos kábeleket a B jelű külső lábazathoz tartozó belső lábnál kell bevezetni a beléptető kapuba! A kábeleket vigye fel a belső lábazat tetején található furatig, itt rögzítse azokat úgy, hogy a beléptető kapu ráhelyezésekor könnyen behúzható legyen abba. BK /

7 A beléptető kapu méretei a rögzítési pontokhoz képest: BK /

8 3.2. Beléptető kapu rögzítése A beléptető kapu fedelének eltávolítása Távolítsa el a fedelet rögzítő csavarokat (4db). A fedelet óvatosan emelje meg annyira, hogy az elfordítva rátehető legyen a beléptető kapura. Csatlakoztassa szét a kijelző elektromos kábeleit. Ezután a fedelet vegye le a beléptető kapuról. Távolítsa el a surrantó csövet. Ehhez először az érmevizsgáló testet kell eltávolítani. Az érmevizsgáló oldalán található rögzítő fül végét oldalirányban kiemelve húzza hátra az érmevizsgáló testet. Ezután már kivehető a surrantó cső. BK /

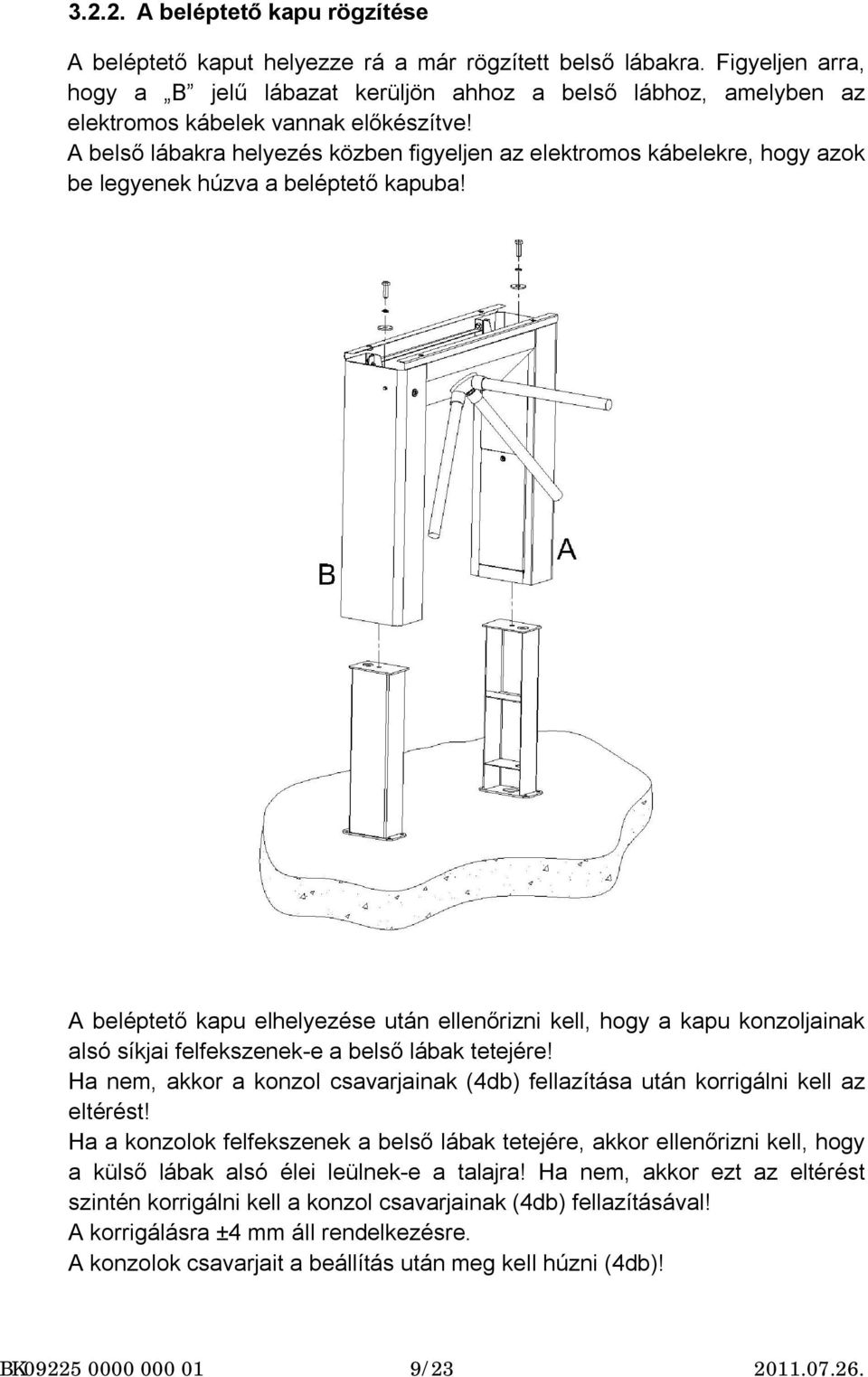

9 A beléptető kapu rögzítése A beléptető kaput helyezze rá a már rögzített belső lábakra. Figyeljen arra, hogy a B jelű lábazat kerüljön ahhoz a belső lábhoz, amelyben az elektromos kábelek vannak előkészítve! A belső lábakra helyezés közben figyeljen az elektromos kábelekre, hogy azok be legyenek húzva a beléptető kapuba! A beléptető kapu elhelyezése után ellenőrizni kell, hogy a kapu konzoljainak alsó síkjai felfekszenek-e a belső lábak tetejére! Ha nem, akkor a konzol csavarjainak (4db) fellazítása után korrigálni kell az eltérést! Ha a konzolok felfekszenek a belső lábak tetejére, akkor ellenőrizni kell, hogy a külső lábak alsó élei leülnek-e a talajra! Ha nem, akkor ezt az eltérést szintén korrigálni kell a konzol csavarjainak (4db) fellazításával! A korrigálásra ±4 mm áll rendelkezésre. A konzolok csavarjait a beállítás után meg kell húzni (4db)! BK /

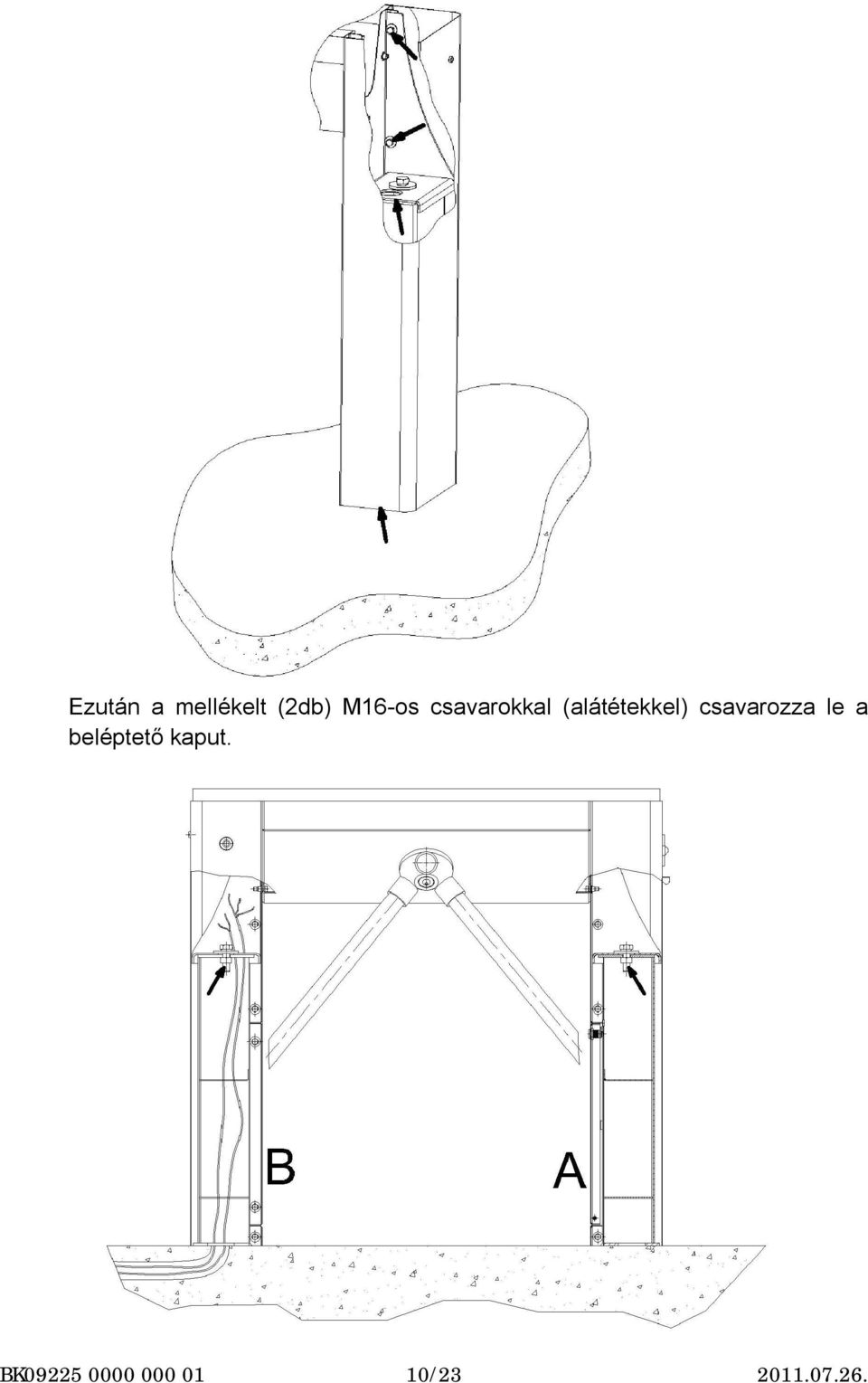

10 Ezután a mellékelt (2db) M16-os csavarokkal (alátétekkel) csavarozza le a beléptető kaput. BK /

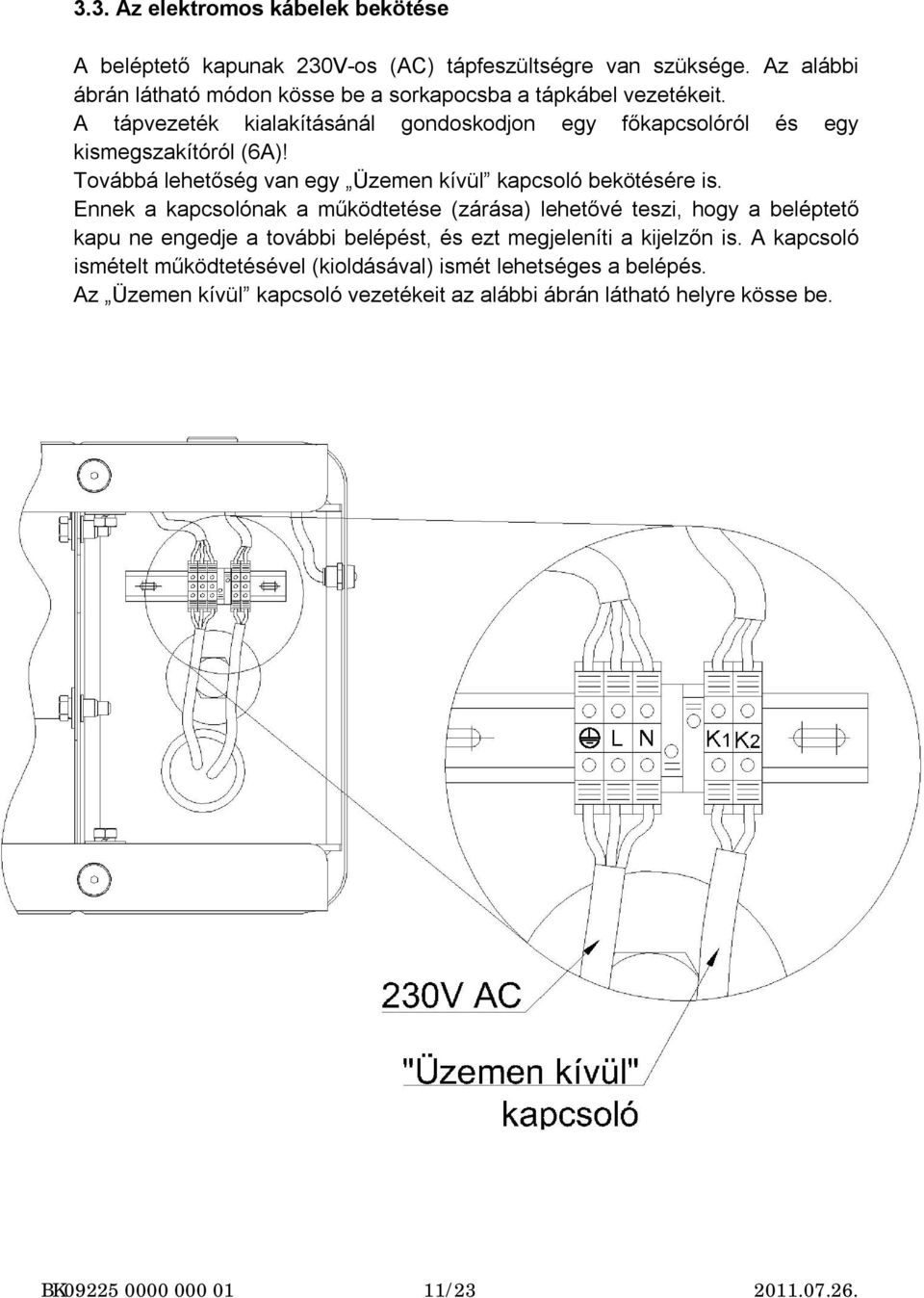

11 3.3. Az elektromos kábelek bekötése A beléptető kapunak 230V-os (AC) tápfeszültségre van szüksége. Az alábbi ábrán látható módon kösse be a sorkapocsba a tápkábel vezetékeit. A tápvezeték kialakításánál gondoskodjon egy főkapcsolóról és egy kismegszakítóról (6A)! Továbbá lehetőség van egy Üzemen kívül kapcsoló bekötésére is. Ennek a kapcsolónak a működtetése (zárása) lehetővé teszi, hogy a beléptető kapu ne engedje a további belépést, és ezt megjeleníti a kijelzőn is. A kapcsoló ismételt működtetésével (kioldásával) ismét lehetséges a belépés. Az Üzemen kívül kapcsoló vezetékeit az alábbi ábrán látható helyre kösse be. BK /

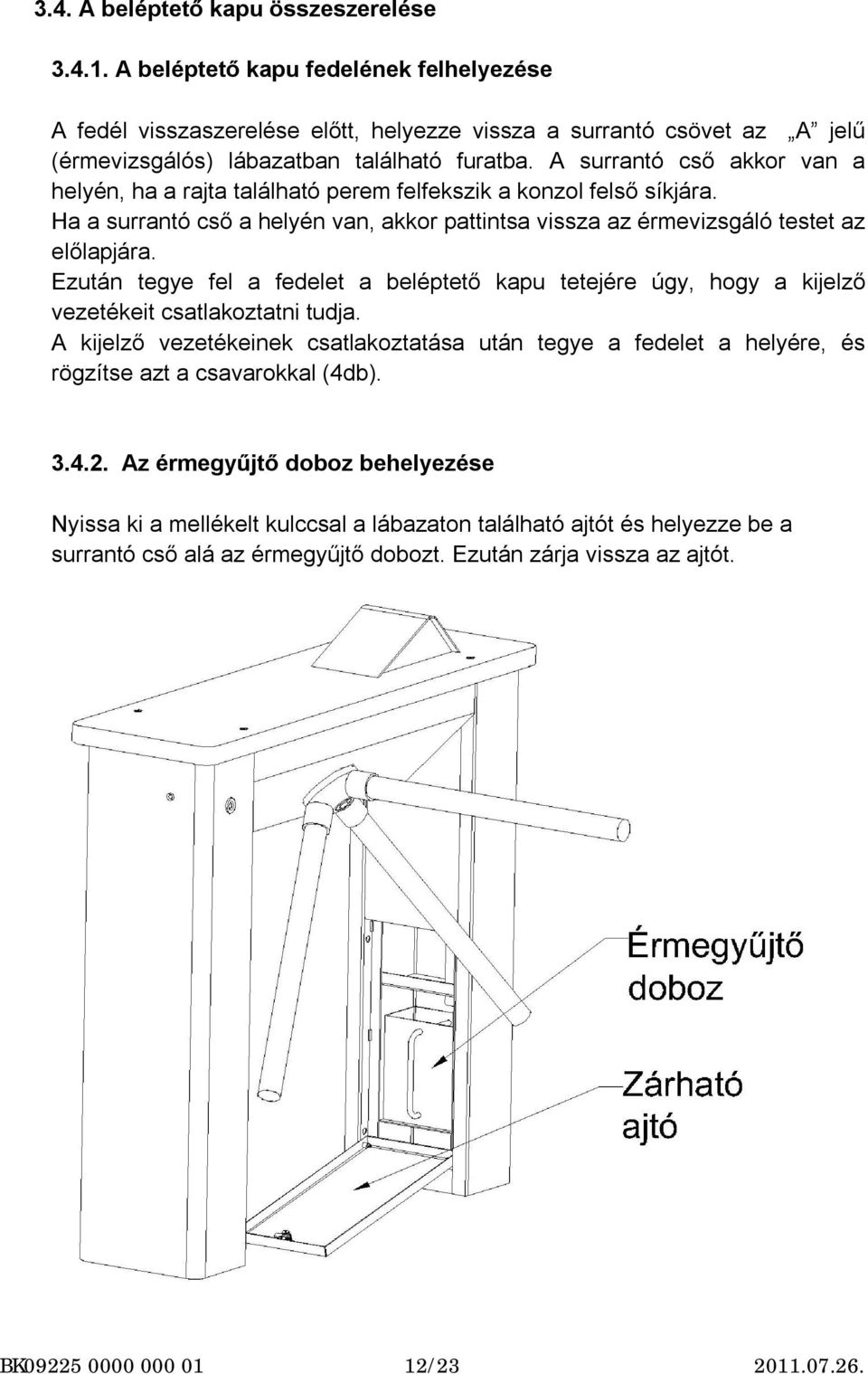

12 3.4. A beléptető kapu összeszerelése A beléptető kapu fedelének felhelyezése A fedél visszaszerelése előtt, helyezze vissza a surrantó csövet az A jelű (érmevizsgálós) lábazatban található furatba. A surrantó cső akkor van a helyén, ha a rajta található perem felfekszik a konzol felső síkjára. Ha a surrantó cső a helyén van, akkor pattintsa vissza az érmevizsgáló testet az előlapjára. Ezután tegye fel a fedelet a beléptető kapu tetejére úgy, hogy a kijelző vezetékeit csatlakoztatni tudja. A kijelző vezetékeinek csatlakoztatása után tegye a fedelet a helyére, és rögzítse azt a csavarokkal (4db) Az érmegyűjtő doboz behelyezése Nyissa ki a mellékelt kulccsal a lábazaton található ajtót és helyezze be a surrantó cső alá az érmegyűjtő dobozt. Ezután zárja vissza az ajtót. BK /

13 4. A beléptető kapu működése 4.1. Belépés érmével A beléptető kapu a telepítés és az elektromos kábelek bekötése után készen áll a használatra. A beléptető kapu tápfeszültség (230V AC) alá helyezése után alaphelyzetbe áll, és az alábbi ábra lesz látható a kijelzőn. A beléptető kapu alaphelyzetében a kijelzőn megjelenik a belépési díj összege (forintban és euróban) és az elfogadható érmék fajtái. Alaphelyzetben is és áramszünet esetén is a forgóvilla reteszelve van mind a két irányban (nem forgatható)! Mindezek ellenére a beléptető kapu előtt szabaddá tehető az út, a pánikfunkciós forgóvillának köszönhetően. A pánikfunkciós villa felső helyzetben lévő karja - arra nagyobb erőt kifejtve lefelé, a rugós biztosító stift ellenében lehajtható. Felhajtva a rugós biztosító stift automatikusan biztosítja a kar alaphelyzetét. A belépési díj 100 Ft-ra vagy 0,5-ra van beállítva, és a kijelzőn is ezek az összegek jelennek meg. A beléptető kapu a belépési díj kifizetésére az alábbi érméket fogadja el: - 10, 20, 50 és 100 Ft-os - 50 centes Ezektől eltérő érméket nem fogad el a beléptető kapu. Ha az első bedobott érme értéke nem éri el a belépési díj összegét, akkor a belépéshez még szükséges összeg (pl. az alábbi ábra) fog megjelenni a kijelzőn. Tehát a kapu visszafelé számol a belépési díj összegétől. BK /

14 Két érmebedobás között maximálisan 15 másodperc telhet el, különben az addig bedobott összeg elveszik a belépni kívánó személy számára. Ilyenkor a kapu alaphelyzetbe áll, és ismét várja a belépési díj teljes összegét. Túlfizetés esetén a beléptető kapu nem ad vissza! Ha az összeg elérte vagy meghaladta a belépési díj összegét, akkor a beléptető kapu engedélyezi az belépést. Ezt az alábbi képen látható Mehet ábrával jelzi a kapu, valamint kireteszeli a forgóvillát a belépéshez szükséges irányban. A fenti ábra megjelenésétől számítva 13 másodpercen belül meg kell kezdeni a belépést (a forgóvilla elfordítását), különben a bedobott belépési díj elveszik a belépni kívánó személy számára. Ilyenkor a kapu alaphelyzetbe áll, és ismét várja a belépési díj teljes összegét. A belépés megkezdése után - tehát ha a forgóvillát kimozdították az alaphelyzetéből a kijelzőn az alábbi Várj ábra jelenik meg. Természetesen ez már a következő belépni kívánó személynek szól. Ugyanis amíg ez az ábra látható a kijelzőn, addig a kapu nem fogad el újabb érmét, azaz a belépés még nem lehetséges. BK /

15 Amint az éppen belépő személy áthaladt tehát a forgóvilla felvette ismét valamelyik alaphelyzetét a beléptető kapu ismét alaphelyzetbe áll, és a kijelzőn ismét az alábbi ábra lesz látható. Ekkor már megkezdheti a következő belépni kívánó személy az érmék bedobását. Ha a belépés megkezdése után - tehát ha a forgóvillát már kimozdították az alaphelyzetéből valami oknál fogva mégsem történt meg a belépés, azaz a forgóvilla az előző alaphelyzetébe fordul vissza, akkor a bedobott belépési díj elveszik a belépni kívánó személy számára! Ilyenkor a kapu alaphelyzetbe áll, és ismét várja a belépési díj teljes összegét. A beléptető kapu alaphelyzetben egy a kiléptető oldalon zölden világító Belépést jelző LED el jelzi, hogy szabad a kilépés. Ha a beléptető oldalon már megtörtént az érme bedobása, akkor a Belépést jelző LED piros színűre vált, ezzel jelezve, hogy épp belépés van folyamatban a kapun. Tehát a kilépés jelenleg nem lehetséges. BK /

16 Ha a Belépést jelző LED zölden világít, akkor szabad a kilépés. Ekkor a kiléptető oldalon lévő infra érzékelő érzékelési tartományába lépve a beléptető kapu kireteszeli a forgóvillát a kilépéshez szükséges irányban, valamint letiltja az érmevizsgálót és a kártyaolvasót. Tehát a belépés nem lehetséges. Az infra érzékelő érzékelési tartományába lépéstől számítva 2 másodperc áll rendelkezésre a forgóvilla alaphelyzetéből való kimozdítására, ezután a kapu visszareteszeli azt. Tehát a beléptető kapu alaphelyzetbe áll. Ezután újra az érzékelési tartományba kell lépni, hogy a forgóvilla kireteszelődjön a kilépéshez szükséges irányban. Ha folyamatosan az infra érzékelő érzékelési tartományában tartózkodik a kilépni kívánó személy, és nem mozdítja ki alaphelyzetéből a forgóvillát 2 másodpercen belül, akkor a kireteszelés automatikusan újraindul. Ezen idő alatt a belépés nem lehetséges. Ez mindaddig így lesz, amíg ki nem lépnek az érzékelési tartományból, vagy meg nem történik a kilépés. Kilépéskor a forgóvilla alaphelyzetből való kimozdításakor az alábbi Várj ábra jelenik meg a kijelzőn, ezzel jelezvén a belépni kívánó személynek, hogy a belépés jelenleg nem lehetséges. BK /

17 A kilépés befejezésekor a kapu alaphelyzetbe áll, és az alábbi ábra lesz ismét látható a kijelzőn. Tehát a belépés is és egy újabb kilépés is lehetséges Belépés kártyával A beléptető oldalon található kártyaolvasó az érvényes kártyával rendelkező személyek beléptetését teszi lehetővé. A kártyás belépésre ugyanazok a szabályok vonatkoznak, mint az érmés belépésre. Tehát ha a beléptető kapun épp nincs folyamatban kilépés - azaz a kapu alaphelyzetben van és egy érvényes belépőkártyát helyeznek a kártyaolvasó közelébe, akkor a beléptető kapu engedélyezi a belépést. Ezt az alábbi képen látható Mehet ábrával jelzi a kapu, valamint kireteszeli a forgóvillát a belépéshez szükséges irányban. BK /

18 A fenti ábra megjelenésétől számítva 13 másodpercen belül meg kell kezdeni a belépést (a forgóvilla elfordítását), azután már ismét a kártyaolvasó közelébe kell helyezni a belépőkártyát. A belépés megkezdése után - tehát ha a forgóvillát kimozdították az alaphelyzetéből a kijelzőn az alábbi Várj ábra jelenik meg. Természetesen ez már a következő belépni kívánó személynek szól. Ugyanis amíg ez az ábra látható a kijelzőn, addig a kapu nem fogad el újabb belépőkártyát (érmét sem), azaz a belépés még nem lehetséges. Amint az éppen belépő személy áthaladt tehát a forgóvilla felvette ismét valamelyik alaphelyzetét a beléptető kapu ismét alaphelyzetbe áll, és a kijelzőn ismét az alábbi ábra lesz látható. BK /

19 Ekkor már a beléptető kapu elfogadja a következő belépni kívánó személy belépőkártyáját (vagy az érméket). Ha a belépés megkezdése után - tehát ha a forgóvillát már kimozdították az alaphelyzetéből valami oknál fogva mégsem történt meg a belépés, azaz a forgóvilla az előző alaphelyzetébe fordul vissza, akkor a a belépőkártyát ismét a kártyaolvasó közelébe kell helyezni Kártyakezelés A beléptető kapuban lévő kártyaolvasónak maximálisan db kártya kezelése tanítható meg, azaz 2db Master kártya és további 100db belépőkártya. A Master kártyákkal a belépés nem lehetséges! Kártya tanítása Az alaphelyzetben lévő beléptető kapu kártyaolvasójának közelébe helyezve a Master kártyát, egy rövid sípoló hang lesz hallható. Ezután 10 másodpercen belül oda kell helyezni a betanítandó kártyát a kártyaolvasó közelébe. Újabb kártya megtanításához - vagy ha 10 másodpercen belül nem helyezte oda a betanítandó kártyát - meg kell ismételni a folyamatot Kártya törlése Törlés esetén nincs lehetőség a kártyák egyenkénti törlésére! Áramtalanítsa a beléptető kaput! Távolítsa el a fedelet rögzítő csavarokat (4db). A fedelet óvatosan emelje meg annyira, hogy az elfordítva rátehető legyen a beléptető kapura. Figyeljen a fedélben lévő kijelzőnek a vezetékeire! Keresse meg az alábbi ábrán látható kártyaolvasó vezérlőelektronikáját. Helyezzen egy jumper-t az ábrán látható bekeretezett lábpárra. Helyezze áram alá ismét a beléptető kaput. Bekapcsolás után folyamatos sípoló hang hallható. Várjon pár másodpercet, majd áramtalanítsa ismét a beléptető kaput! BK /

20 Ezzel törölve lett minden kártya a kártyaolvasó memóriájából, még a Master kártyák is! Vegye le az előbb felhelyezett jumper-t. Tegye vissza a fedelet a helyére, de közben figyeljen a kijelző vezetékeire. Csavarozza le a fedelet. Helyezze áram alá ismét a beléptető kaput. Bekapcsolás után folyamatos sípoló hang hallható. Mivel minden kártya törölve lett - beleértve a Master kártyákat is a kártyaolvasó így jelzi, hogy várja a megtanulandó 2 db Master kártyát. Helyezzen egy kártyát a kártyaolvasó közelébe. Ha megtanulta az első Master kártyát, akkor egy kis időre megszűnik a sípoló hang. Ekkor távolítsa el a már megtanított Master kártyát a kártyaolvasó közeléből. Újbóli folyamatos sípoló hang fogja jelezni, hogy a kártyaolvasó várja a második megtanulandó Master kártyát. Tehát helyezze a következő kártyát is a kártyaolvasó közelébe. Ha megtanulta a második Master kártyát is a kártyaolvasó, akkor a folyamatos sípoló hang megszűnik. Ezután kezdődhet a belépőkártyák tanítása a részben leírtak alapján. BK /

21 A bedobott érmék összegének kiolvasása Az érmevizsgáló vezérlőelektronikája eltárolja a memóriájába az eddig bedobott összes érmék összegét. Ennek a memóriának a tartalma csak a szervizben törölhető! Helyezze a kártyaolvasó közelébe a Master kártyát, ekkor a kijelző felső szélén leolvashatóvá válik az eddig bedobott összes érmék összege Üzemen kívül állapot Ez a funkció csak akkor érhető el, ha - a 3.3.-as pontban leírtak szerint - van bekötve Üzemen kívül kapcsoló a kapuba. Ez a funkció hasznos lehet, ha egyéb okok miatt (pl. takarítás, karbantartás stb.) nem engedélyezett a belépés a helységbe (épületbe). Az Üzemen kívül kapcsolónak a működtetése (zárása) lehetővé teszi, hogy a beléptető kapu ne engedje a további érmével való belépést, ekkor az alábbi ábra lesz látható a kijelzőn. A kapcsoló ismételt működtetésével (kioldásával) ismét lehetséges a belépés. Figyelem! Üzemen kívül állapot esetén a kilépés sem lehetséges! A kártyával való belépés továbbra is lehetséges! (takarítók, karbantartók) Ezt az állapotot ne használja a beléptető kapu meghibásodásának esetére! BK /

22 5. Rozsdamentes felületek karbantartása, tisztítása: (KO33): A termékeink kiváló minőségű rozsdamentes acéllemezből készülnek, amely rendeltetésszerű használat esetén klórmentes környezetben vízzel, szennyezett vízzel, élelmiszerekkel és szerves savakkal 5,5-es ph értékig való érintkezés esetén korróziómentes, hosszú élettartamú és esztétikus felületet biztosít, amely rendszeres ápolásra és tisztításra szorul. - A rozsdamentes felületeket mindig tisztán kell tartani, a karcolódástól, sérülésektől óvni, és szellőzésüket biztosítani kell! - Naponta, vagy a szennyeződés mértékének megfelelő gyakorisággal kell tisztítani. - A rozsdamentes felület tisztítására bármely karcmentes háztartási tisztítószert használhatja, amely nem tartalmaz klórt vagy annak származékait. - Lehetőleg használjon aktívklór-mentes semleges vagy lúgos tisztítószert. - Makacs foltok eltüntetésére használjon meleg ecetet. - A tisztítást mindig alapos, bő vízzel történő öblítés kövesse! - Amennyiben mechanikai tisztítás válna szükségessé, semmiféle fémből készült eszközt ne használjon, hanem pl. műanyag vagy természetes szálból készült keféket. A tisztítást mindig bő vízzel végezzük. - A rozsdamentes acél tisztítására ne használjon sósavat, kénsavat, nátronlúgot. Még a savak gőzei is amelyek pl. csempék sósavval történő tisztításakor keletkeznek ártanak a rozsdamentes acéloknak. - Ha a felületre véletlenül sósav kerül, azt vízzel azonnal, alaposan le kell öblíteni. - Tilos a korrózióálló acélt kemény tárggyal, acélgyapottal vagy más olyan tisztítószerrel, eszközzel tisztítani, amely megkarcolhatja, vagy matt fényűvé teheti. - A rozsdamentes acélból készült felületek ne érintkezzenek rozsdás tárgyakkal, mert a vízvezetékből, fémforgácsokból, fémkefékből és acélsúrolókból BK /

23 származó rozsda, továbbá a szállórozsda a felületre jutva rozsdásodást okozhat. Amennyiben ilyen elszíneződést jelentkezne, azt azonnal el kell távolítani. - Ha idegen rozsdát vagy elszíneződést veszünk észre a felületen, azt azonnal el kell távolítani, hogy a további korrodálást megakadályozzuk. A friss rozsdásodást finom súrolószerrel, esetleg finom csiszolóvászonnal távolítsuk el. - Erős korrodálás esetén a rozsdafoltot %-os salétromsavas pácolással kell megszüntetni. Ez a módszer veszélyes, ezért csak szakképzett személy végezheti! Ezután különösen fontos a bő vízzel történő öblítés. BK /
