1 MAGASÉPÍTÉSTAN ALAPJAI Magasépítéstan alapjai 5. Előadás Épületgépészeti alapismeretek BME MET Előadó: 2014/2015 II. szemeszter Dr. Szalay Zsuzsa adjunktus, BME Magasépítési Tanszék BME MET 2014 / 2015 II. szemeszter

2 Épületgépészeti, épületvillamossági rendszerek - Vízellátás - csatornázás - Fűtéstechnika - Gáztechnika - Légtechnika Épületvillamossági rendszerek 2. / 76

3 Forrás: BME-MET, Magasépítéstan alapjai, mintaterv 3. / 76

4 Vízkészletek a Földön Az ivóvíz az egész világon kritikus tényezővé vált Láng István, akadémikus Forrás: 4. / 76

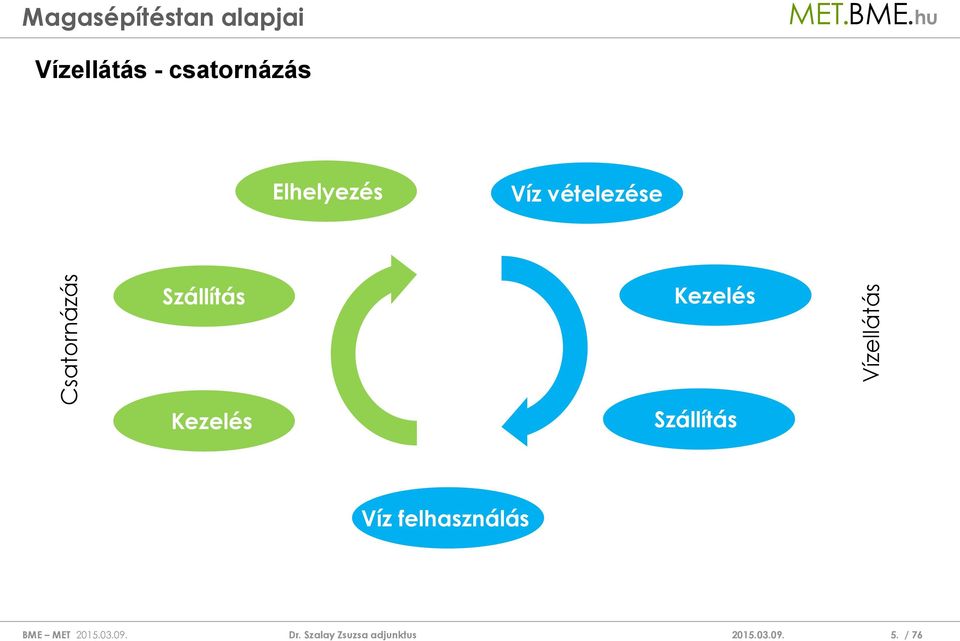

5 Csatornázás Vízellátás Magasépítéstan alapjai Vízellátás - csatornázás Elhelyezés Víz vételezése Szállítás Kezelés Kezelés Szállítás Víz felhasználás 5. / 76

6 Közmű csatlakozás Forrás: Bánhidi L. (szerk): Épületgépészet a gyakorlatban, kézikönyv 6. / 76

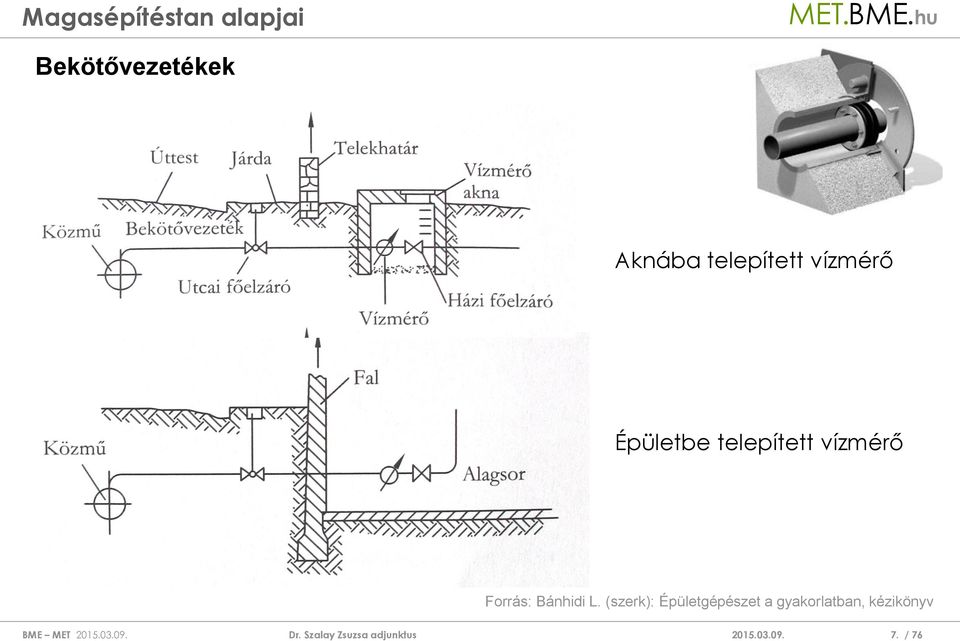

7 Bekötővezetékek Aknába telepített vízmérő Épületbe telepített vízmérő Forrás: Bánhidi L. (szerk): Épületgépészet a gyakorlatban, kézikönyv 7. / 76

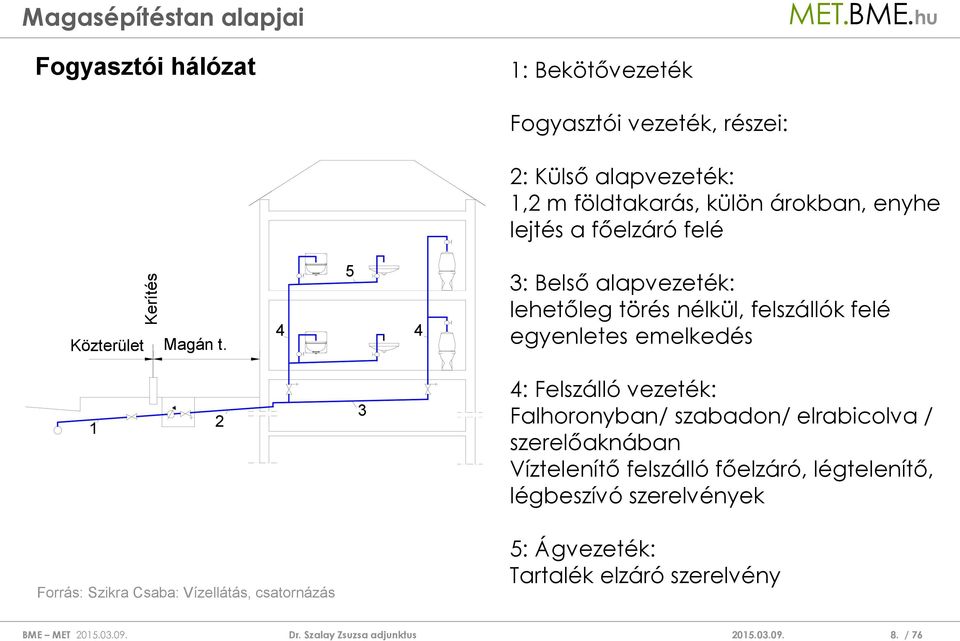

8 Fogyasztói hálózat 1: Bekötővezeték Fogyasztói vezeték, részei: 2: Külső alapvezeték: 1,2 m földtakarás, külön árokban, enyhe lejtés a főelzáró felé Közterület Kerítés Magán t : Belső alapvezeték: lehetőleg törés nélkül, felszállók felé egyenletes emelkedés : Felszálló vezeték: Falhoronyban/ szabadon/ elrabicolva / szerelőaknában Víztelenítő felszálló főelzáró, légtelenítő, légbeszívó szerelvények Forrás: Szikra Csaba: Vízellátás, csatornázás 5: Ágvezeték: Tartalék elzáró szerelvény 8. / 76

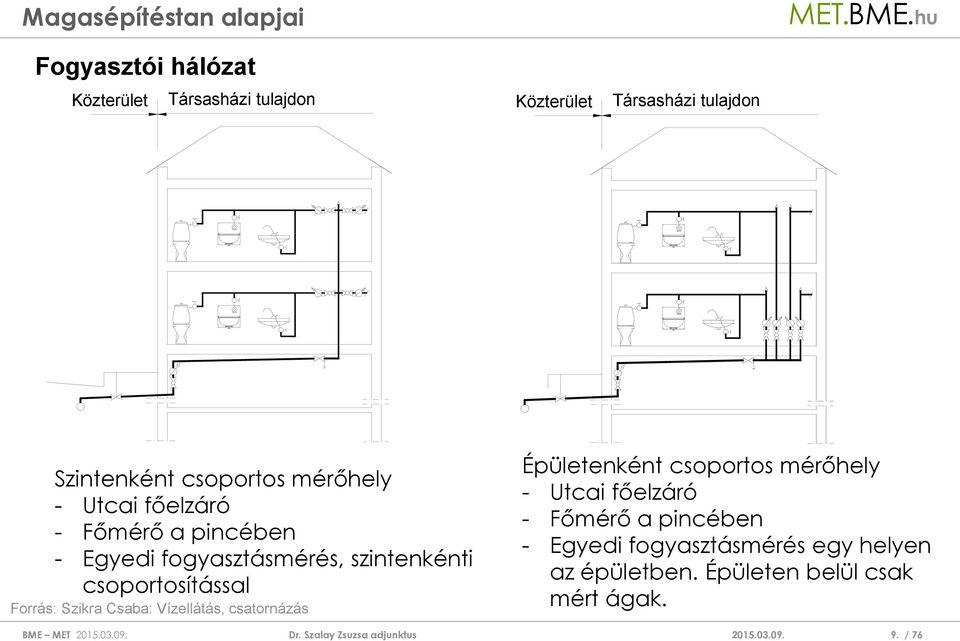

9 Fogyasztói hálózat Közterület Társasházi tulajdon Társasházi tulajdon Közterület Szintenként csoportos mérőhely - Utcai főelzáró - Főmérő a pincében - Egyedi fogyasztásmérés, szintenkénti csoportosítással Forrás: Szikra Csaba: Vízellátás, csatornázás Épületenként csoportos mérőhely - Utcai főelzáró - Főmérő a pincében - Egyedi fogyasztásmérés egy helyen az épületben. Épületen belül csak mért ágak. 9. / 76

10 Vezetékhálózat Anyaga: - Öntöttvas - Acél - Vasbeton - PVC - Kemény PE - térhálósított PE - Réz Kép forrása: / 76

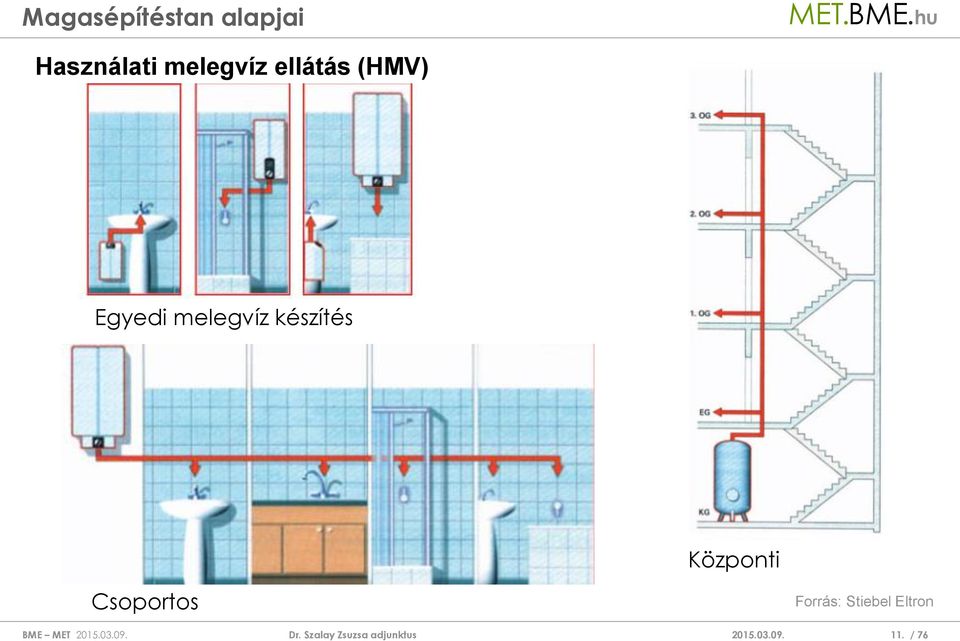

11 Használati melegvíz ellátás (HMV) Egyedi melegvíz készítés Központi Csoportos Forrás: Stiebel Eltron 11. / 76

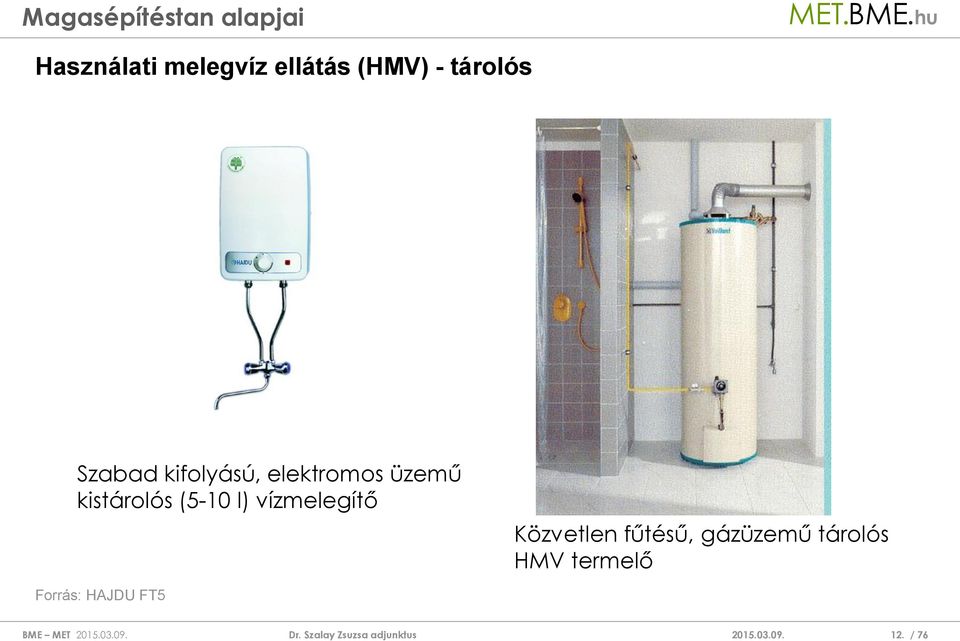

12 Használati melegvíz ellátás (HMV) - tárolós Szabad kifolyású, elektromos üzemű kistárolós (5-10 l) vízmelegítő Közvetlen fűtésű, gázüzemű tárolós HMV termelő Forrás: HAJDU FT5 12. / 76

13 Használati melegvíz ellátás (HMV) - tárolós Közvetett fűtésű, fali tároló + fali kazán Közvetett tárolós HMV-termelés, meleg vizet gázüzemű kazán állítja elő Forrás: Vaillant 13. / 76

14 Használati melegvíz ellátás (HMV) - átfolyós Átfolyós elektromos kis vízmelegítő, kémény nélkül Csak egy csapoló Forrás: Kospel EPJ Optimus Átfolyós gázüzemű, fali vízmelegítő Több csapoló köthető rá, de egyidejűleg csak egy csapolót lát el 14. / 76

15 Központi HMV készítés Termosztát Forrás: Szikra Csaba: Vízellátás - csatornázás 15. / 76

16 Víz felhasználás Felfogó edény Vízvétel Nyomás alatti rendszer határa Vízhálózat Bűzzár Csatorahálózat Forrás: Szikra Csaba: Vízellátás - csatornázás 16. / 76

17 Fogyasztói berendezések Mosogató keverő csaptelep 17. / 76

18 ÓKOR 18. / 76

19 Tűzvédelmi hálózat Sprinkler rendszer Hőre kioldó (sprinkler) fej Vízmotoros gong Védett tér Közműhálózatról Vízellátó rendszer Nyomáskapcsoló N Nedves riasztó szelep Víztároló P Szivatyú Forrás: Szikra Csaba: Vízellátás - csatornázás 19. / 76

20 Kád és zuhanytálca szennyvíz elvezetése (kád lefolyó, túlfolyó bűzelzáróval, zuhany lefolyó bűzelzáróval) 20. / 76

21 Bűzzárás - szifon S-szifon Forrás: Bánhidi L. (szerk): Épületgépészet a gyakorlatban, kézikönyv / 76

22 Padlóösszefolyó 22. / 76

23 WC NA 100 csatorna csatlakozás / 76

24 Szennyvíz elvezetése Forrás: Karl H. Schubert: Fürdőszobák felújítása és korszerűsítése 24. / 76

25 A házi csatornahálózat elemei 1 berendezési tárgyak 2 csatorna ágvezeték 3 csatorna ejtővezeték 4 tisztítóidom 5 belső alapcsatorna 6 külső alapcsatorna 7 akna 8 bekötővezeték 9 csatornatönk 10 belső akna 11 átmenő szivattyú 12 szivattyúbekötés 13 csapadék állványcső 14 faláttörés 15 közműhálózat 16 szellőzővezeték 17 telekhatár Forrás: Bánhidi L. (szerk): Épületgépészet a gyakorlatban, kézikönyv 25. / 76

26 Falihüvely 1 falszigetelés 2 szigetelést tartó fal 3 védőcsőre hegesztett karima 4 falazókarom 5 védőhüvely 6 szennyvízvezeték 7 bitumenes kitt 8 képlékeny anyag 9 ellenkarima 10 főfal Forrás: Bánhidi L. (szerk): Épületgépészet a gyakorlatban, kézikönyv 26. / 76

27 Csapadékvíz elvezetés Épületen belül a csapadék és szennyvíz elválasztott rendszerben. Csapadék elvezetés elemei: Tető összefolyó / ereszcsatorna Belső csapadékvíz ejtő/ Külső csapadék ejtő Belső csapadékvíz alapvezeték Külső csapadékvíz alapvezeték Egyesített rendszerű csatorna: - Telekhatáron álló épület: épületen belül, közvetlenül az épületből való kilépés előtt egyesül - Előkertes épület: telekhatáron, tisztító aknában egyesül Forrás: ÉPTÁR, Austrotherm Elválasztott rendszerű csatorna: Külön közműcsatorna csapadéknak és szennyvíznek 27. / 76

28 Esővíz hasznosítás Ábra: / 76

29 Csövek elhelyezése hagyományos falba vésés 1/2" NA100 1/2"-1/2" NA50 1/2"-1/2" NA40 1/2" NA40 NA50 NA50 Forrás: Szikra Csaba: Vízellátás - csatornázás 29. / 76

30 Csövek elhelyezése hagyományos falba vésés 1/2" NA100 1/2"-1/2" NA50 1/2"-1/2" NA40 1/2" NA40 Kisebb téglaépületekben. NA50 NA50 Min. falvastagság: - csatorna: 25 cm - Víz: 10 cm Hőszigetelt vízvezeték csövek Csatorna Hidegvíz Melegvíz Cirkuláció Előnye: - Hasznos alapterületet nem csökkenti - Ejtők elhelyezése szabadabb Hátránya: - Nehéz javíthatóság - Magas élőmunka igény - Utólagos födém áttörések Forrás: Szikra Csaba: Vízellátás - csatornázás 30. / 76

31 Csövek elhelyezése hagyományos falba vésés Forrás: Geberit 31. / 76

32 Csövek elhelyezése utólagos rabicolás Utólagos rabicolás: Falon kívül szerelt vezetékek (ált. utólagos) Előnye: - Hasznos alapterületből kevés helyet vesz el Csatorna Hidegvíz Melegvíz Cirkuláció Hátránya: - Nehéz javíthatóság - Magas élőmunka igény - Utólagos födémáttörések Forrás: Szikra Csaba: Vízellátás - csatornázás 32. / 76

33 Ivóvíz és szennyvíz cső Forrás: Dr. Szalay Zsuzsa 33. / 76

34 Csövek elhelyezése szerelőakna Szerelőakna: Törés nélkül végig az épületen 20 Előnyei: - Könnyű hibakeresés, javítás - Szerelt burkolat, bontható - Egyszerű szerelhetőség - Az aknába minden gépészeti berendezés csöve elhelyezhető Csatorna Hidegvíz Melegvíz Cirkuláció Hátrányai: - Hasznos alapterületből helyet vesz fel (kb cm) Forrás: Szikra Csaba: Vízellátás - csatornázás 34. / 76

35 Szerelőakna 35. / 76

36 Szerelőakna 36. / 76

37 Kivitelezés szerelőpaneles, falsík előtti szerelés Falszerkezet előtt Előre gyártott modulok 10 Csatorna Hidegvíz Melegvíz Cirkuláció Előnyei: - Aknás szereléssel jól kombinálható - Egyszerű kivitelezés - Megbízható, gyárilag méretezett konzolos idomok - Előre átgondolt csatlakozási pontok - Falba építhető öblítő tartály Hátránya: - Nagyobb helyigény Forrás: Szikra Csaba: Vízellátás - csatornázás 37. / 76

38 Szerelőakna- szerelőfal Forrás: GEBERIT 38. / 76

39 Szerelőakna- szerelőfal Forrás: GEBERIT Dr. Szalay Zsuzsa 39. / 76

40 Szerelőakna, szerelőfal Forrás: GEBERIT 40. / 76

41 Szerelőakna, szerelőfal Forrás: GEBERIT 41. / 76

42 Szerelőakna, szerelőfal Forrás: GEBERIT 42. / 76

43 Cső a csőben műanyagcsöves rendszer padlóban és falhoronyban 43. / 76

44 Használati hideg és meleg víz rendszer 44. / 76

45 FŰTÉSTECHNIKA Fő feladat: A zárt térben tartózkodó ember kellemes hőérzetének, és a belső levegő minőségének a biztosítása 45. / 76

46 ÓKOR KÖZÉPKOR / 76

47 MA 47. / 76

48 Fűtési rendszerek csoportosítása A hőtermelő és a hőleadók elhelyezkedése szerint: - egyedi fűtés - központi fűtés - távfűtés Az energiaforrás, illetve energiahordozó szerint: - szilárd tüzelőanyaggal, olajjal, vagy gázzal működtetett fűtés, - elektromos fűtés, - napenergiával működő, hőszivattyús, és egyéb különleges, nem hagyományos energiahordozóval működő fűtés. Az előállított hőhordozó szerint: - vízközegű fűtés, - gőzközegű fűtés, - légfűtések A hőleadók, fűtőtestek hőleadási módja szerint a fűtések lehetnek: - döntően konvekciós, vagy - döntően sugárzó fűtések, - légfűtések és - különféle kombinált fűtések. 48. / 76

49 Kétcsöves függőleges osztású szivattyús fűtési rendszer Rendszer elemei: - Hőtermelők - Hőleadók - Csővezeték rendszer - Szerelvények - Biztonsági berendezések - Szabályozó berendezések 49. / 76

50 Hőleadók Radiátorok Felületfűtések: padló, mennyezet, fal Kép forrása: Dunaferr Kép forrása: Dr. Szalay Zsuzsa 50. / 76

51 Gázellátás csatlakozóvezeték kialakítása Max. 1m - Gázelosztó vezeték - Csatlakozó vezeték: telekhatártól a gázmérő főcsapjáig - Fogyasztói vezeték Gáz közmű hálózat Bekötő vezeték Telekhatár 800mm Főelzáró Külső alapvezeték Belső alapvezeték min. 10D x800 Padlószint Csatl. vezeték: - Csak 1,7 m min. belmagasságú, szellőztethető helyiségben - Csatlakozó vezetéket létesíteni tilos: - gépkocsi tárolóban, garázsban - hálóban, lakószobában, kamrában, WC-ben, szellőztethetetlen helyiségben Gáz közmű hálózat Bekötő vezeték Telekhatár Főelzáró Külső alapvezeték min 400 Ábra forrása: Szikra Csaba: Gázellátás, kémények min 200 min 200 Padlószint Gázvezetéket (csatl. és fogy. vezetéket) létesíteni tilos: - Kéményben - Pince nélküli épület alatt a földben fektetve - Födémszerkezetben, álmennyezetben - Gépházban, óvóhelyen - WC-ben, kamrában,hűtőhelyiségben 51. / 76

52 Fogyasztói vezeték kialakítása Fogyasztói vezeték 200 telekhatár 1600 a 1" a 1" Gázméro NA ±0, Tuzhely - Típus Fali Gázkazán - Típus Csatlakozó vezeték Fogyasztói vezeték: gázmérőtől a gázfogyasztó készülékig - Csak kisnyomású - Min. átmérő NA15 Ábra forrása: Szikra Csaba: Gázellátás, kémények 52. / 76

53 Gáz bekötés 53. / 76

54 Gázkészülékek fajtái Osztály: Neve: Égési levegő: Égéstermék: Példa: A B C Nyílt égőjű gázkészülék Kéménybe kötött gázkészülék Zárt égésterű gázkészülék Helyiségből Helyiségből Szabadból, zárt rendszerrel Helyiségbe Szabadba, kéményen keresztül Szabadba, zárt rendszerrel Tűzhely, Kisvízmelegítő, Gáz infrasugárzó. Fali vízmelegítő, Fali fűtő készülék, Kazán. Fali konvektor, Fali vízmelegítő, Fali fűtő készülék, Kazán. Fontosabb építési feltételek: A belső levegő szennyező anyag koncentrációja a méretezés alapja: Szükséges levegő egyidejű terhelésnél 12[m3/h/kW] (közelítő számítás) Kémény huzat a légutánpótlás biztosítója Helyiség min. 8m3 Az égési levegő számítandó! Kettősfalú kéménykürtő ha ez nem megoldható, külső falra helyezett parapet kémény, az elhelyezésére külön előírások a GMBSZ-ben Forrás: Szikra Csaba: Gázellátás, kémények 54. / 76

55 Falikazán Égési levegő Zárt tágulási tartály Szivattyú Visszatérő Előremenő Típusok: - Csak fűtésre: névleges hőterhelés kw - Fűtésre és HMV ellátásra: - névleges hőterhelés18-28 kw - Előnykapcsolás HMV termelésre - vízmennyiség 7-14 l/perc Hátrányok: - Egyszerre csak egy fogyasztó - Változó vízhőmérséklet - Melegvíz termelés ideje alatt nincs fűtés - Cirkulációs vezeték nem építhető Forrás: Szikra Csaba: Gázellátás, kémények 55. / 76

56 Falikazán beépítése Kép forrása: Dr. Szalay Zsuzsa. Vaillant 56. / 76

57 Falikazán közvetett fűtésű melegvíz tárolóval Radiátor Kazán Vezérlés: - Termosztát - Előnykapcsolás HMV termelésre Nyomáskorlátozó szelep Váltószelep Termosztát Melegvíztároló Előnyök: - Kisebb beépített teljesítmény - Egyenletes meleg víz ellátás - Cirkulációs vezeték kiépíthető Jellemző háztartási méret: - névl. fűtőteljesítmény kw - Tároló l Forrás: Szikra Csaba: Gázellátás, kémények 57. / 76

58 Hagyományos kazán Forrás: / 76

59 Kondenzációs kazán Forrás: / 76

60 Kazánház Ha 140 kw-nál nagyobb egységvagy 140 kw-nál nagyobb együttes hőterhelésű gázfogyasztó készülék - Égéstermék elvezetés - Nem éghető anyagú, min. 1 óra tűzállósági határértékű épületszerkezetek - Helyiség D tűzveszélyes kw fölött vészkijárat szükséges - Hasadó, hasadó-nyíló felület szükséges lehet - Égési és üzemi szellőző levegő be- és kivezetésére szabadból nyíló, ill. szabadba vezető nem éghető anyagú csatorna vagy nyílás el nem zárható zsalu, huzalháló vagy rács lezárással 60. / 76

61 Kémények Kép forrása: Dr. Szalay Zsuzsa 61. / 76

62 Égéstermék elvezetés - kémények Feladat: Égéstermékek szabadba vezetése Huzathatást befolyásolja: - Magasság - Keresztmetszet - Füstgáz hőmérséklete - Környezeti hőmérséklet - Hőszigetelés vastagsága Kép forrása: Dr. Szalay Zsuzsa 62. / 76

63 Kémények csoportosítása Égéstermék elvezetés: - Gravitációs: természetes huzaton alapul - Mesterséges: ventilátorral segített A tüzelőberendezés égési levegő ellátása szerint: - Atmoszferikus (nyílt égésterű) tüzelőberendezés: (GMBSZ B ): az égési levegőt a tüzelőberendezés a helyiségből nyeri - Zárt égésterű készülékek (GMBSZ C ): az égési levegőt a tüzelőberendezés külön csőhálózat segítségével a külső térből nyeri (akár kéménybe is integrálható cső a csőben rendszer) A belső tér és az égőtér gáztömören el van választva! 63. / 76

64 Kémények csoportosítása Forrás: GMBSZ 64. / 76

65 Kémények csoportosítása Egy kéményre kapcsolt készülékek alapján: - Egyedi kémény: egymással belső összeköttetésben lévő helyiségek max. 60 kw tüzelőberendezéseinek kéménye - Központi kémény: az építmény 60 kw-nál nagyobb teljesítményű tüzelőberendezéseinek kéménye - Gyűjtőkémény: többszintes épület egymás feletti helyiségeiben lévő tüzelőberendezések kéménye - Egycsatornás gyűjtőkémény: füstgáz közvetlenül a gyűjtőkürtőbe áramlik - Mellékcsatornás gyűjtőkémény: füstgáz először a szintmagasságú mellékcsatornába, majd onnan a gyűjtőkürtőbe áramlik Építési mód: - Épített kémény: tégla vagy könnyűbeton + béléscső - Szerelt: béléscső, hőszigetelés, alumínium burkolat - Egyéb: samott anyag 65. / 76

66 Egyedi kémény nyitott égésterű, gravitációs Forrás: Bánhidi L. (szerk): Épületgépészet a gyakorlatban, kézikönyv 66. / 76

67 Egycsatornás gyűjtőkémény nyitott égésterű, gravitációs Forrás: Bánhidi L. (szerk): Épületgépészet a gyakorlatban, kézikönyv 67. / 76

68 Mellékcsatornás gyűjtőkémény nyitott égésterű, gravitációs Forrás: Bánhidi L. (szerk): Épületgépészet a gyakorlatban, kézikönyv 68. / 76

69 Zárt (LAS) rendszerű kémény szerelt Gyűjtőkémény, zárt égésterű készülék Forrás: / 76

70 Zárt (LAS) rendszerű kémény épített Gyűjtőkémény, zárt égésterű készülék Forrás: / 76

71 Zárt (LAS) rendszerű kémény samott béléscső 71. / 76

72 Födémáttörés, mesterfödém Forrás: Leier 72. / 76

73 Kémény alapozása Forrás: Leier 73. / 76

74 Kémény Ytong falban Forrás: Ytong 74. / 76

75 Kémény kitorkollás helye Forrás: GMBSZ 75. / 76

76 Kémény kitorkollás helye 76. / 76

77 Energiatudatos építészet 1. Energiahatékonyság 2. Megújuló energiaforrások Trias energetica 3. Fosszilis energia hatékony használata Köszönöm a figyelmet Ábra forrása: Roel de Coninck, 3E, New4Old 77. / 76
