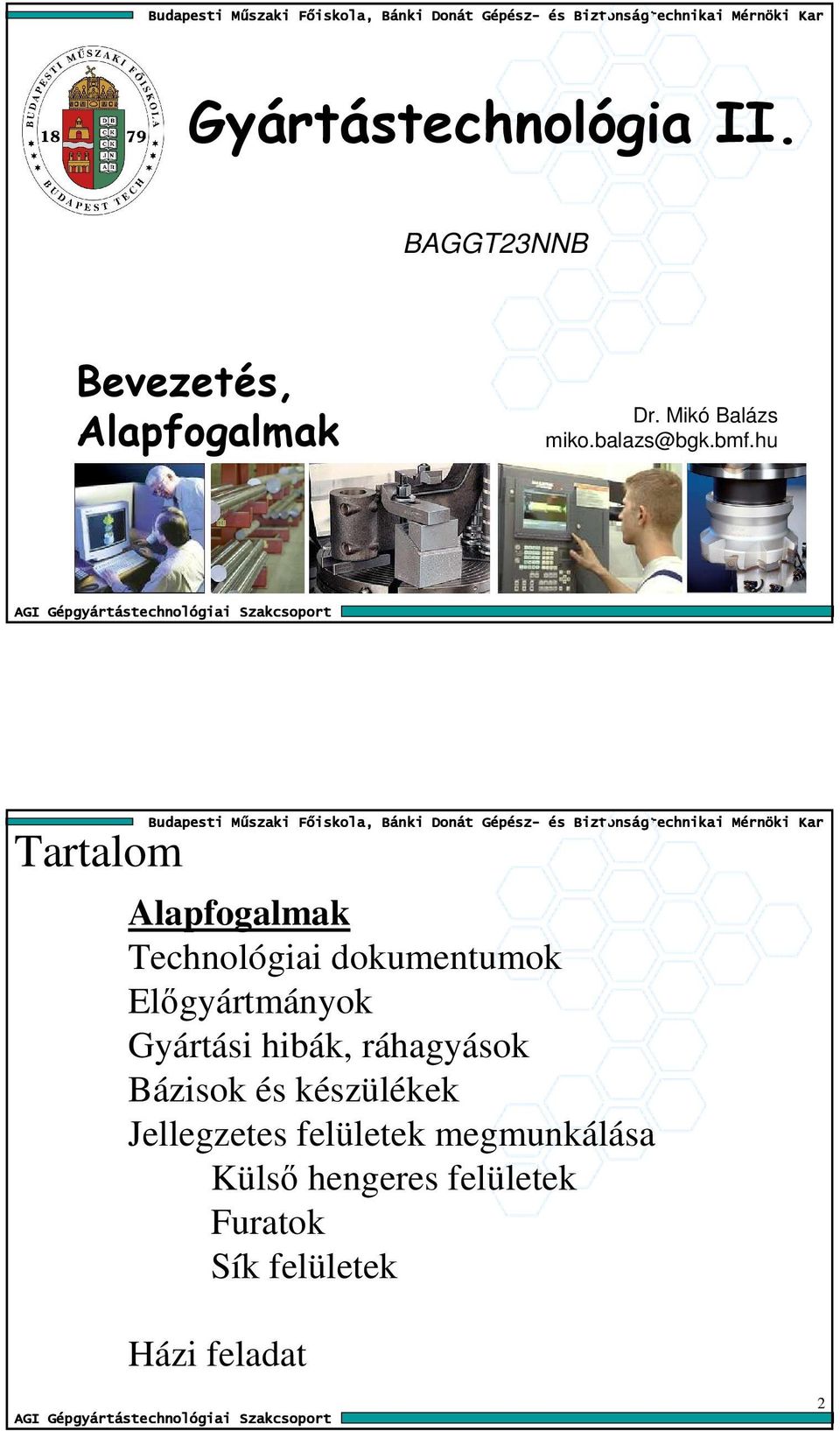

1 Gyártástechnológia II. BAGGT23NNB Bevezetés, Alapfogalmak Dr. Mikó Balázs Tartalom Alapfogalmak Technológiai dokumentumok Elıgyártmányok Gyártási hibák, ráhagyások Bázisok és készülékek Jellegzetes felületek megmunkálása Külsı hengeres felületek Furatok Sík felületek Házi feladat 2

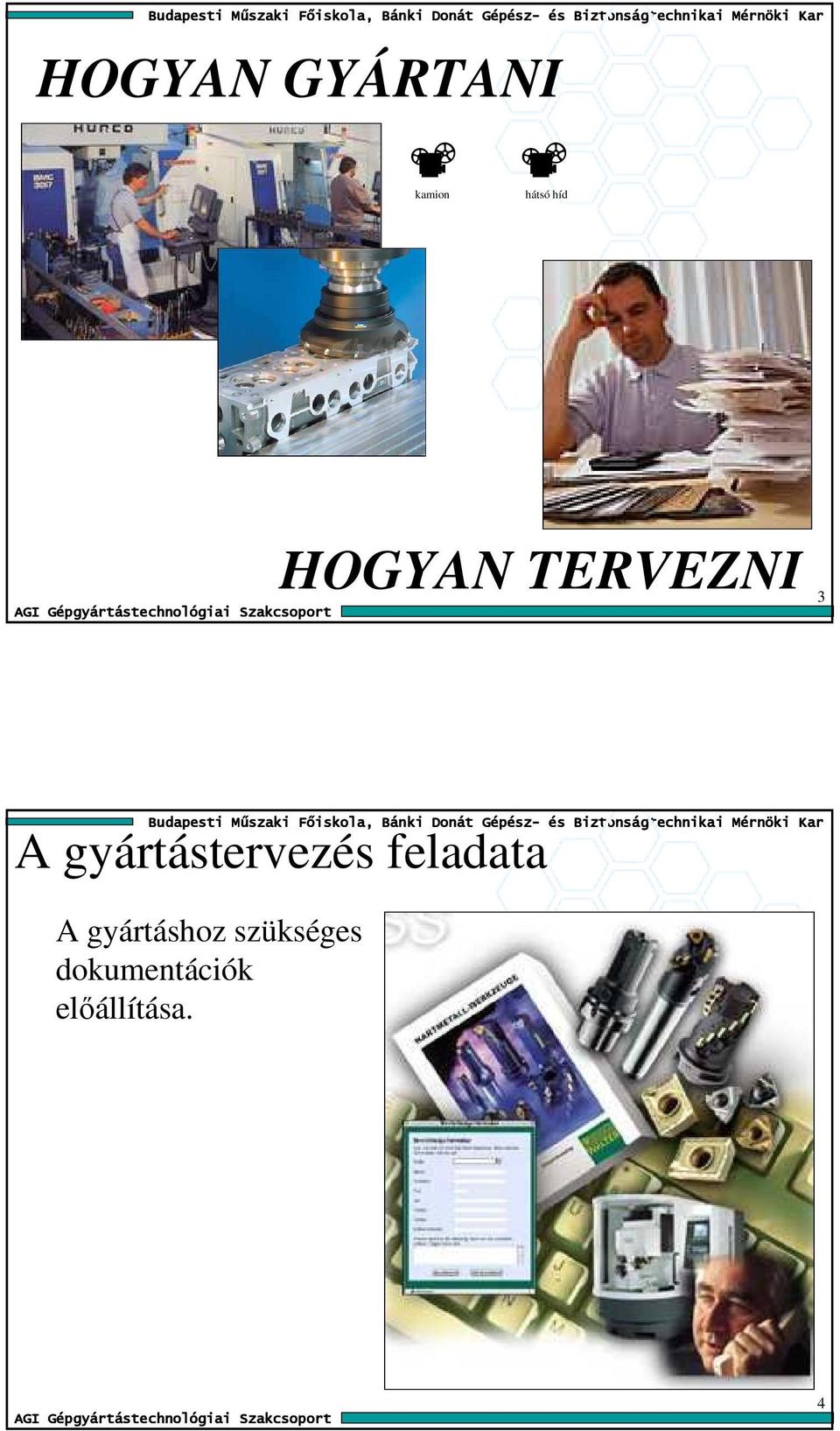

2 HOGYAN GYÁRTANI kamion hátsó híd HOGYAN TERVEZNI 3 A gyártástervezés feladata A gyártáshoz szükséges dokumentációk elıállítása. 4

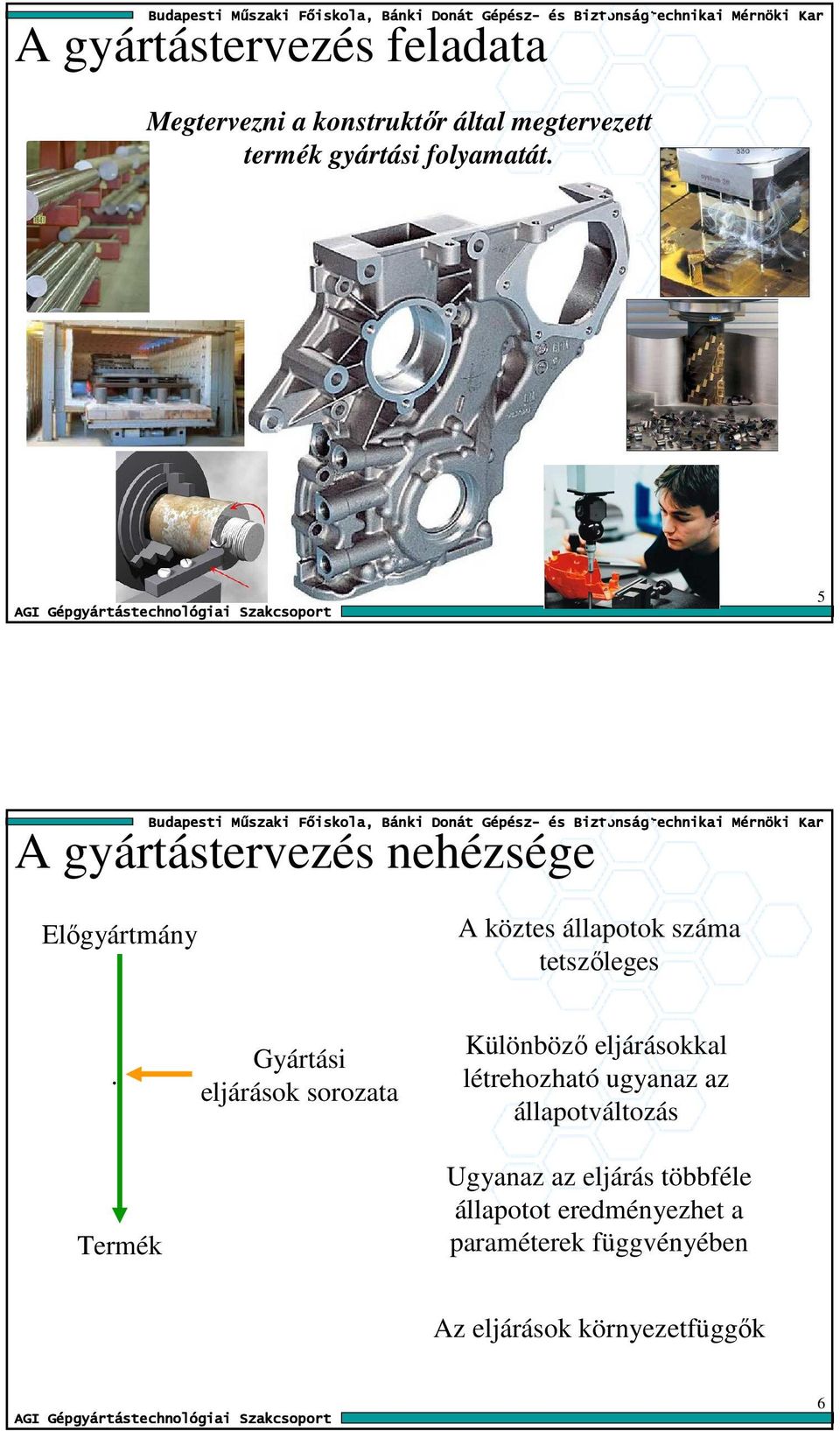

3 A gyártástervezés feladata Megtervezni a konstruktır által megtervezett termék gyártási folyamatát. 5 A gyártástervezés nehézsége Elıgyártmány A köztes állapotok száma tetszıleges. Termék Gyártási eljárások sorozata Különbözı eljárásokkal létrehozható ugyanaz az állapotváltozás Ugyanaz az eljárás többféle állapotot eredményezhet a paraméterek függvényében Az eljárások környezetfüggık 6

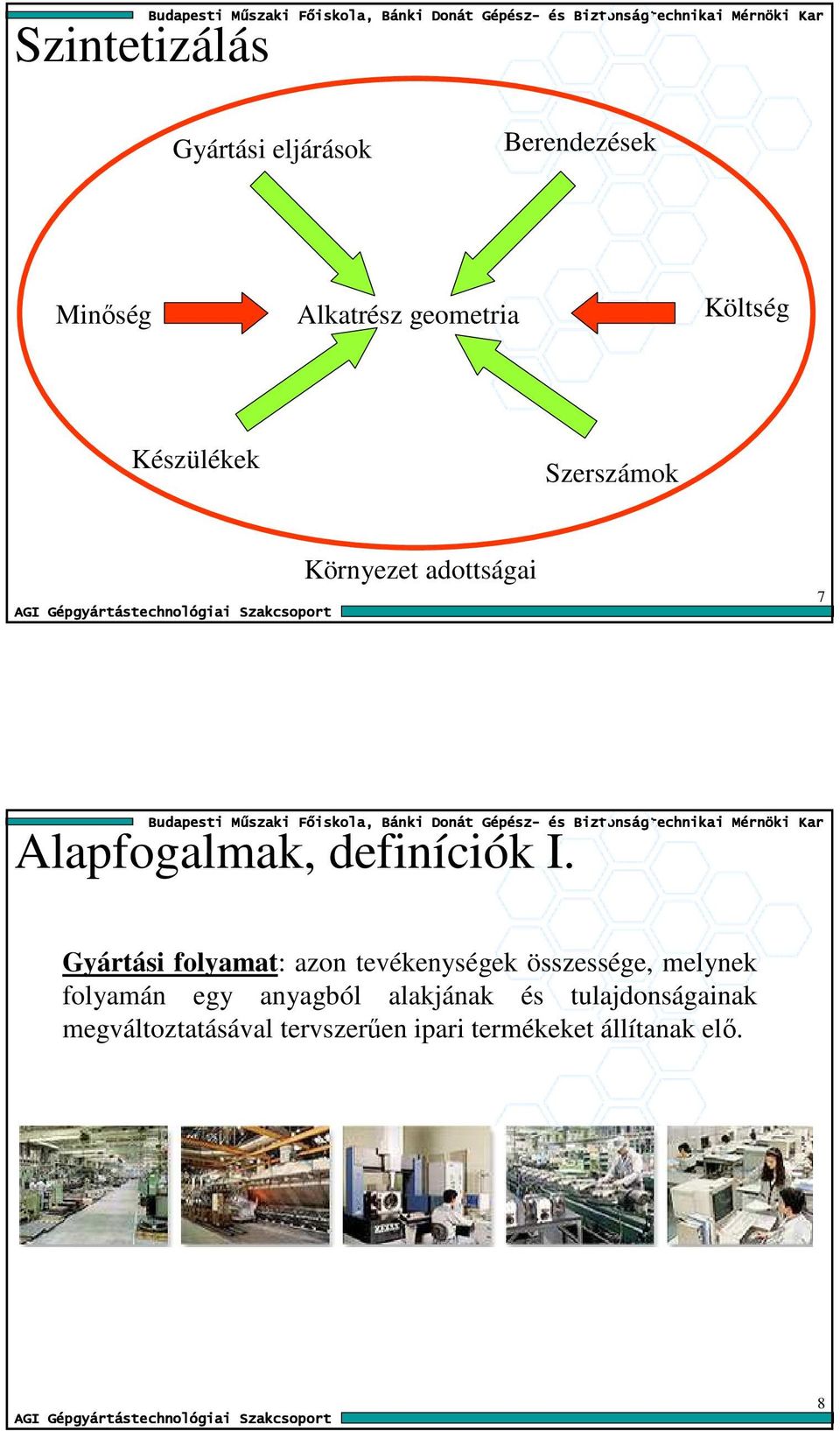

4 Szintetizálás Gyártási eljárások Berendezések Minıség Alkatrész geometria Költség Készülékek Szerszámok Környezet adottságai 7 Alapfogalmak, definíciók I. Gyártási folyamat: azon tevékenységek összessége, melynek folyamán egy anyagból alakjának és tulajdonságainak megváltoztatásával tervszerően ipari termékeket állítanak elı. 8

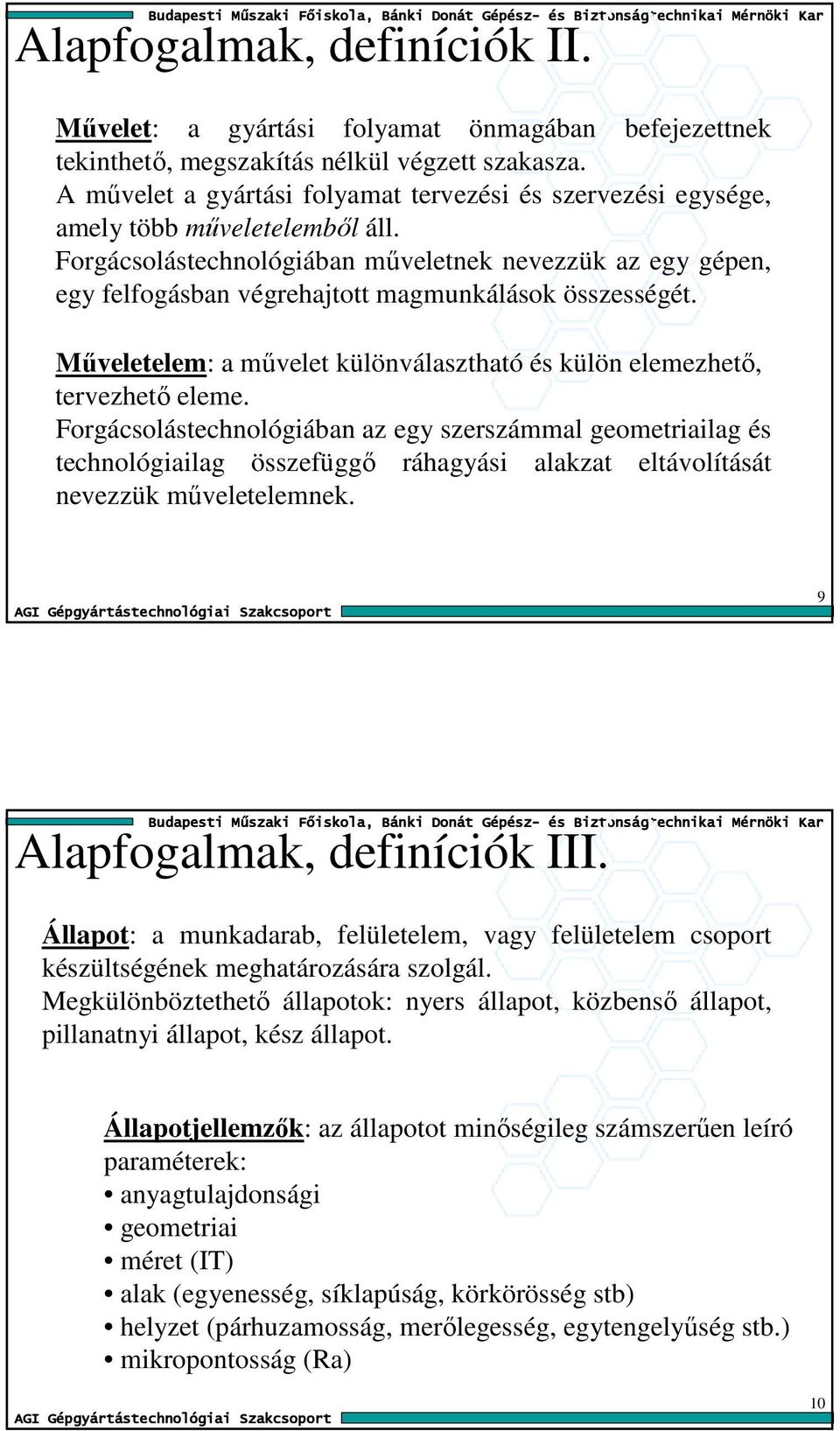

5 Alapfogalmak, definíciók II. Mővelet: a gyártási folyamat önmagában befejezettnek tekinthetı, megszakítás nélkül végzett szakasza. A mővelet a gyártási folyamat tervezési és szervezési egysége, amely több mőveletelembıl áll. Forgácsolástechnológiában mőveletnek nevezzük az egy gépen, egy felfogásban végrehajtott magmunkálások összességét. Mőveletelem: a mővelet különválasztható és külön elemezhetı, tervezhetı eleme. Forgácsolástechnológiában az egy szerszámmal geometriailag és technológiailag összefüggı ráhagyási alakzat eltávolítását nevezzük mőveletelemnek. 9 Alapfogalmak, definíciók III. Állapot: a munkadarab, felületelem, vagy felületelem csoport készültségének meghatározására szolgál. Megkülönböztethetı állapotok: nyers állapot, közbensı állapot, pillanatnyi állapot, kész állapot. Állapotjellemzık: az állapotot minıségileg számszerően leíró paraméterek: anyagtulajdonsági geometriai méret (IT) alak (egyenesség, síklapúság, körkörösség stb) helyzet (párhuzamosság, merılegesség, egytengelyőség stb.) mikropontosság (Ra) 10

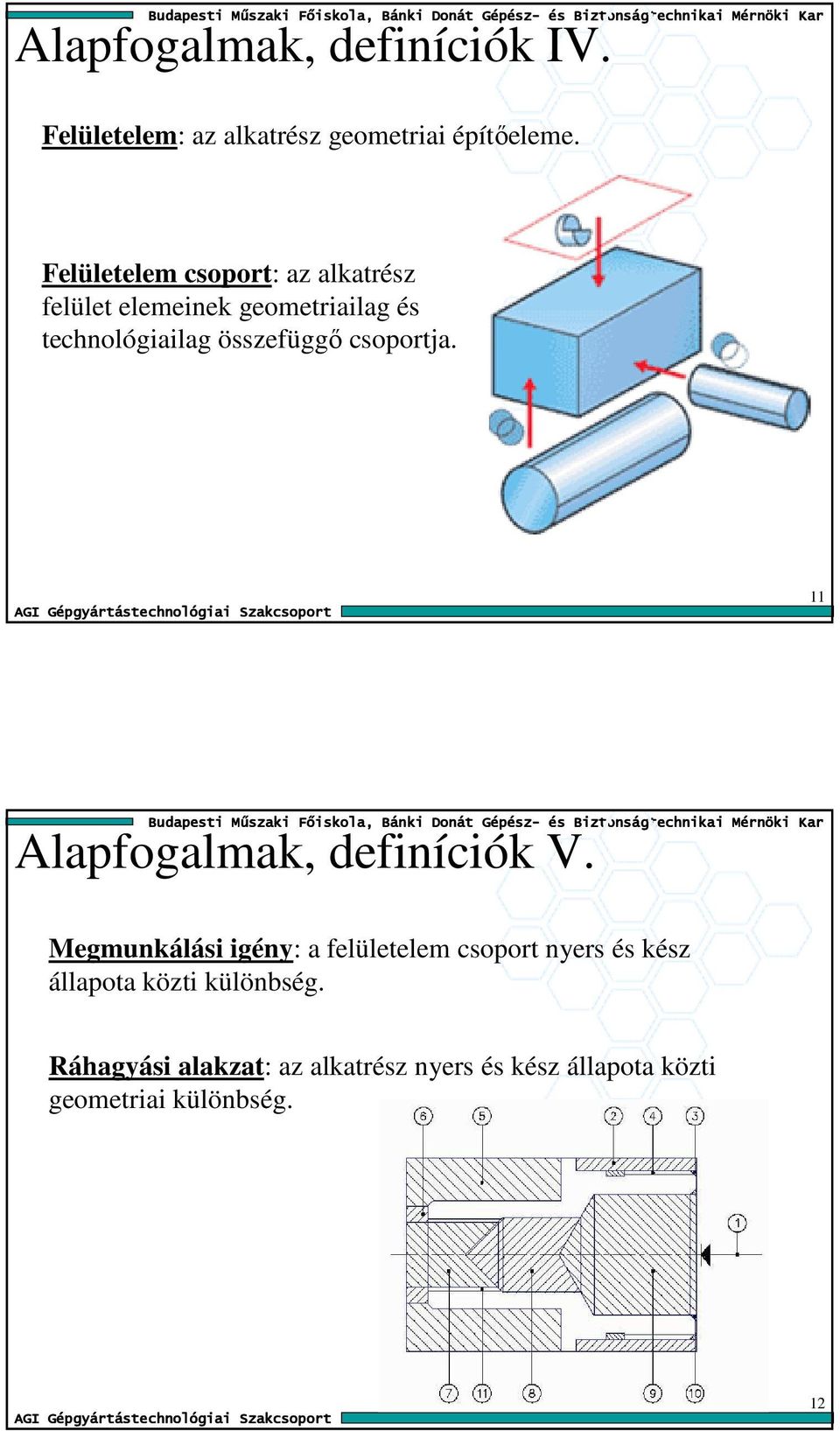

6 Alapfogalmak, definíciók IV. Felületelem: az alkatrész geometriai építıeleme. Felületelem csoport: az alkatrész felület elemeinek geometriailag és technológiailag összefüggı csoportja. 11 Alapfogalmak, definíciók V. Megmunkálási igény: a felületelem csoport nyers és kész állapota közti különbség. Ráhagyási alakzat: az alkatrész nyers és kész állapota közti geometriai különbség. 12

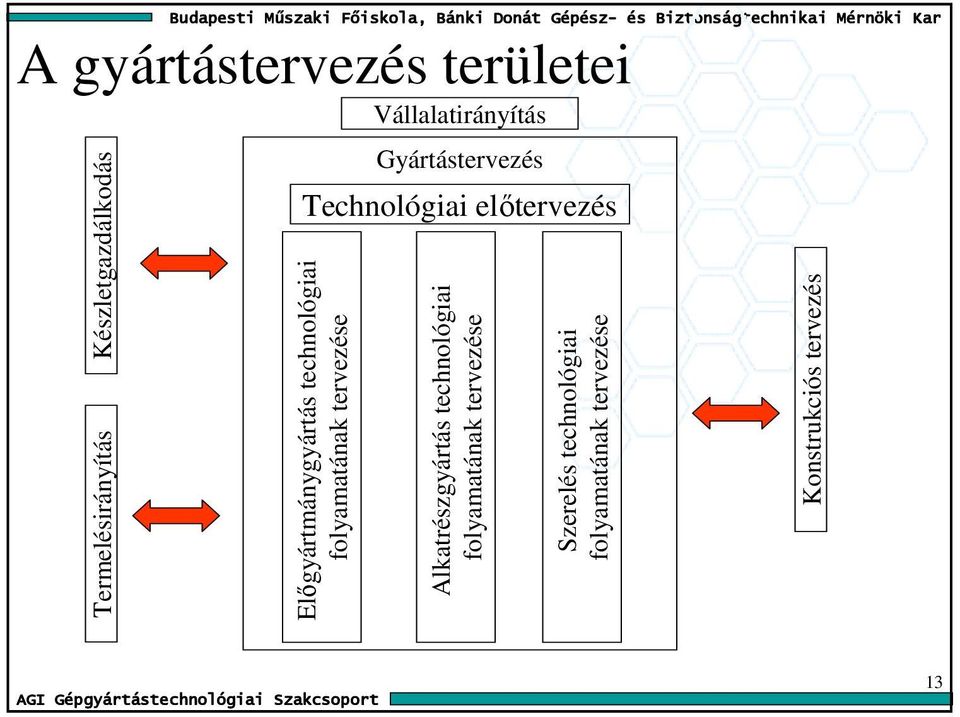

7 A gyártástervezés területei Termelésirányítás Készletgazdálkodás Technológiai elıtervezés Elıgyártmánygyártás technológiai folyamatának tervezése Vállalatirányítás Gyártástervezés Alkatrészgyártás technológiai folyamatának tervezése Szerelés technológiai folyamatának tervezése Konstrukciós tervezés 13
