Érzékelők és beavatkozók I.

Átírás

1 Érzékelők és beavatkozók I. Mikrovezérlők, mikroszámítógépek (hardver) c. egyetemi tanár - 1 -

2 Mikrovezérlők (Microcontrollers) Teljes számítógép architektúra megvalósítása egy áramköri lapkán Egyszerű 8-16-bites CPU (RISC) Belső RAM és programmemória PROGRAM- MEMÓRIA CPU ADAT- MEMÓRIA P Harvard architektúra Belső perifériakészlet: időzítők, PWM parallel digitális I/O: port-ok soros interfészek: SPI, I2C, UART hálózat: CAN, USB, Ethernet Analóg I: AD, komparátor - 2 -

3 Mikroszámítógépek Microcomputers Teljes számítógép architektúra megvalósítása egy áramköri lapkán CPU PROGRAMés ADAT- MEMÓRIA Egyszerű 32-bites CPU (RISC) Kiegészítő külső RAM és flash memória Direkt memória hozzáférés (DMA) Lebegőpontos műveleti támogatás IDE, PCI, memóriakártya interfészek Kóderek/dekóderek: MP3, AES titkosítás Digitális jelfeldolgozási műveletek (DSP) P Neumann architektúra Példák: ARM PowerPC P DSP (TI, AD) - 3 -

4 Rendszermegvalósítás Hagyományos rendszerkialakítás SoM System on Module SoC System on Chip - 4 -

5 Típusok: Mikrovezérlők Alkalmazási jellemzők: Beágyazott rendszerek Vezérlési, irányítási feladatok Egyszerű számítási algoritmusok Rögzített program 8-bites klasszikus mikrovezérlők bites újabb fejlesztések - 5 -

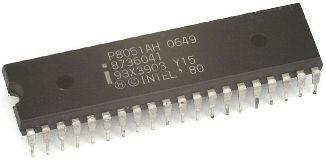

6 Példák: 8-bites mikrovezérlők Intel 8051 az első ipari mikrovezérlő 51-es architektúra Atmel AVR 8-bit Microchip PIC Freescale (Motorola) S08 Texas Instruments MPS430 NXP (Philips), STMicroelectronics, Fujitsu, NEC, - 6 -

7 Példa: Atmel ATmega128 Fő jellemzők: Nagy hatásfokú, kis fogyasztású 8-bites mikrovezérlő RISC (Reduced Instruction Set Computer) architektúra (AVR) 16 MHz órajel frekvencia mellett 16 MIPS teljesítmény Harvard architektúra, 128 kb flash programmemória, 4 kb gyors RAM memória, 4 kb nem törlődő EEPROM memória 53 programozható I/O vonal Gazdag belső periféria készlet ISP (In-System Programming) programozás JTAG (IEEE 1149 szabvány szerint) teszt-interfész Alacsony tápfeszültség (L típus) AT90CAN128 változat: CAN hálózati támogatás 64-kivezetésű TQFP vagy MLF tokozás - 7 -

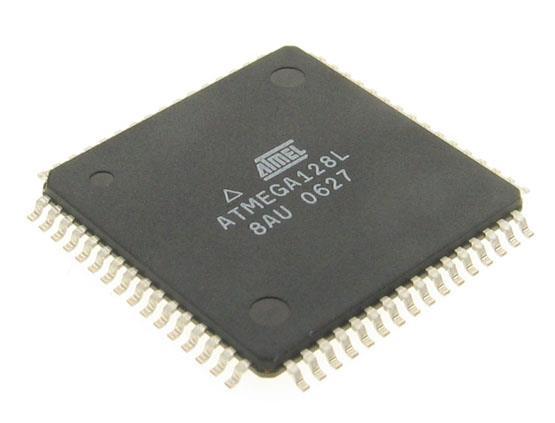

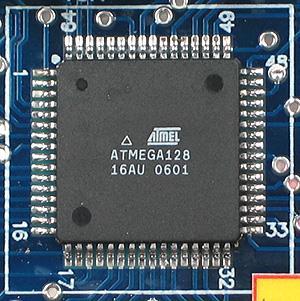

8 Példa: Atmel ATmega128 TQFP-64 MLF

9 Példa: Atmel ATmega PA0/AD0 50 PA1/AD1 49 PA2/AD2 48 PA3/AD3 47 PA4/AD4 46 PA5/AD5 45 PA6/AD6 44 PA7/AD7 35 PC0/A8 36 PC1/A9 37 PC2/A10 38 PC3/A11 39 PC4/A12 40 PC5/A13 41 PC6/A14 42 PC7/A PF0/ADC0 PF1/ADC1 PF2/ADC2 PF3/ADC3 PF4/ADC4/TCK PF5/ADC5/TMS PF6/ADC6/TDO PF7/ADC7/TDI PG0/WR PG1/RD PG2/ALE 64 AVCC PG3/TOSC2 18 ATMEL ATmega128(L) PG4/TOSC VCC GND XTAL2 23 AREF PB0/SS PB1/SCK PB2/MOSI PB3/MISO PB4/OC0 PB5/OC1A PB6/OC1B PB7/OC1C PD0/SCL/INT0 PD1/SDA/INT1 PD2/RXD1/INT2 PD3/TXD1/INT3 PD4/ICP1 PD5/XCK1 PD6/T1 PD7/T2 PE0/RXD0/PDI PE1/TXD0/PDO PE2/XCK0/AIN0 PE3/OC3A/AIN1 PE4/OC3B/INT4 PE5/OC3C/INT5 PE6/T3/INT6 PE7/ICP3/INT7 XTAL PEN RESET - 9 -

10 Utasításkészlet RISC (Reduced Instruction Set Computer): Relatíve kevés számú utasítás 133 Egyszerű (statikus) utasítások Az utasítások döntő része 1 órajel ciklus időtartamú Bővítés: Beépített szorzó 2 órajel ciklus végrehajtási idővel 1 MIPS / MHz számítási teljesítmény 1 MIPS = 1 millió művelet / sec

11 Órajel A mikrovezérlő szinkron szekvenciális hálózat: órajel ütemezi szimmetrikus négyszögjel Tipikus órajel frekvenciák: MHz Órajel források:belső óragenerátor, külső kvarc,rezonátor, óragenerátor

12 AVR architektúra Harvard architektúra ALU, 32 belső általános célú regiszter, programmemória (flash) Adat-sín (busz) RAM adat-memória EEPROM nem törlődő adatmemória Speciális regiszterek Perifériák, I/O-k

13 Regiszterek 32 8-bites általános célú regiszter Közülük 6 16-bites regiszterként használható egyes utasításokban (X, Y, Z) Státus regiszter Programszámláló PC Stack pointer SP R0 $00 R1 $01 R2 $02 R13 $0D R14 $0E R15 $0F R16 $10 R17 $11 R26 $1A X-register Low Byte R27 $1B X-register High Byte R28 $1C Y-register Low Byte R29 $1D Y-register High Byte R30 $1E Z-register Low Byte R31 $1F Z-register High Byte

14 Speciális regiszterek Special Function Register (SFR) Beépített, a belső memóriába ágyazott speciális regiszterek, meghatározott funkciójú tartalommal: A rendszer és a perifériák állapotát tükröző státus adatok. A rendszer illetve a perifériák üzemmódját beállító vezérlő-adatok. A perifériák működését indító parancs-adatok

15 Utasítások

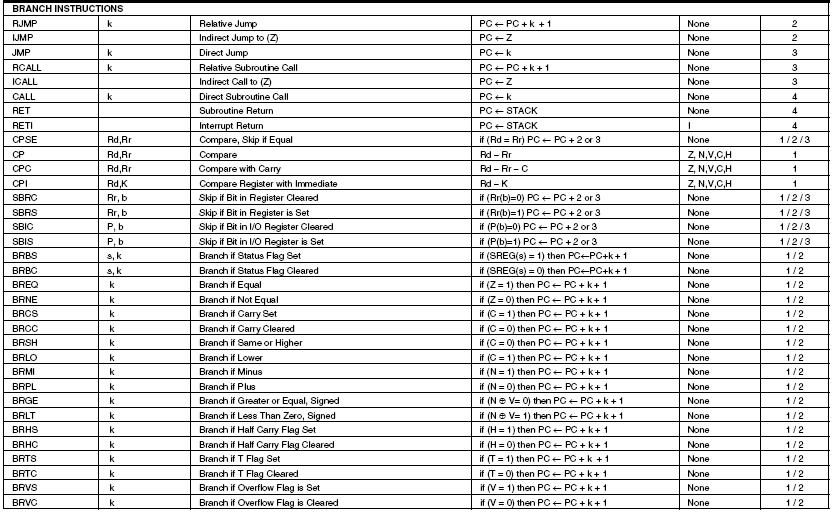

16 Utasítások

17 Utasítások

18 Utasítások

19 Memóriák Program memória: EEPROM: Flash memória Nem felejtő Törölhető szer írható (tartósság endurance) Programból is írható Elektromosan törölhető, programozható Nem felejtő Tartósság: Adat memória: Statikus RAM

20 Órajel A belső és külső folyamatok ütemezésére Lehetőségek Belső RC generátor pontatlan, hangolható, de hőmérsékletfüggő Külső RC generátor pontatlan, hőmérsékletfüggő Külső keramikus rezonátor közepes pontosságú és stabilitású, olcsó Külső kvarckristály pontos és stabil Külső kristály-oszcillátor pontos és stabil ATmega128 Maximális órajelfrekvencia: 16 MHz ATmega128L (alacsony tápfeszültségű) Maximális órajelfrekvencia: 8 MHz

21 Megszakítások Belső perifériákban bekövetkező és külső eseményekre való reagálás eszköze. Működése: Események bekövetkezésekor az éppen aktuális utasítás befejeződik, és ha engedélyezve van, megszakad a program normál futása, a visszatérési pont megjegyzésével. Végrehajtódik egy az eseménnyel összefüggésben megírt eljárás, az ISR (Interrupt Service Routine), azaz kiszolgálásra kerül megszakítás kérés. Visszatér a programvégrehajtás a normál menetre. Jellemzők: A lehető legegyszerűbb rendszer. Egyszintű, prioritás nélküli megszakítás rendszer. Több megszakítás együttes kezelése a programozó feladata

22 Programvégrehajtás Program: a programmemóriában tárolt utasítássorozat valamilyen specifikus funkció (algoritmusok) megvalósítására. A programvégrehajtás normál menete: Az aktuális utasítás programmemória-beli címe a programszámlálóban (PC Program Counter) található. A CPU előveszi az aktuális utasítást, dekódolja, előveszi az operandusokat, végrehajtja az utasítást, elhelyezi az eredményt az utasításban leírt helyre, beállítja a státus-regisztert, ha az utasítás nem ugrást ír elő, növeli a PC értékét 1-el, Programszervező utasítás esetén képezi a következő utasítás címét és betölti a PC-be. Ez a folyamat ismétlődik

23 Programvégrehajtás Eltérések a programvégrehajtás normál menetétől: Eljárások végrehajtása. Megszakításkezelés. Verem (stack) memória: A RAM memória speciálisan használt területe. Az aktuális memóriacímre az SP (Stack Pointer) regiszter mutat. PUSH művelet: egy adat tárolásra kerül a stack-be, majd SP értéke csökken 1-el. POP művelet: SP értéke nő 1-el, majd az adat, amelyre mutat kiolvasásra kerül. Az utolsónak bekerülő elem kerül ki elsőnek Last-In-First-Out (LIFO) memória

24 Eljárások végrehajtása Eljárás (subroutine): egy programrészlet, amelyet a program akár több pontjáról is meghívunk, majd végrehajtása után folytatjuk a normál programvégrehajtást. Eljáráshívás: CALL <eljárás kezdőcíme> Végrehajtás: A CPU eltárolja a stack-be az eljáráshívást követő utasítás címét a PC tartalmának 1-el növelésével (ez a visszatérési cím), beírja a PC-be az eljárás kezdőcímét, végrehajtja az eljárásnak megfelelő utasítás-sorozatot, ha visszatérési (RET) utasítást talál, a stack-ből előveszi a visszatérési címet, és azt beírja a PC-be. Eljárások láncolása: egy eljárás hívhat más eljárást, vagy akár saját magát (rekurzív eljárás) a láncolás mértékének a stack mérete szab határt

25 Megszakítások Belső perifériákban bekövetkező és külső eseményekre való reagálás eszköze. Működés: Események bekövetkezésekor az éppen aktuális utasítás befejeződik, és ha megszakítás engedélyezve van, megszakad a program normál futása, a visszatérési pont stack-ben való eltárolása mellett. Végrehajtódik egy az eseménnyel összefüggésben megírt eljárás, az ISR (Interrupt Service Routine), azaz kiszolgálásra kerül a megszakítás kérés. Visszatérési utasítás hatására visszatér a programvégrehajtás normál menete. Az ATmega128 megszakítás-rendszere: A lehető legegyszerűbb rendszer. Egyszintű, prioritás nélküli megszakítás rendszer. Több megszakítás együttes kezelése a programozó feladata

26 A megszakítások forrásai: Megszakítások Belső perifériák állapotváltozásai, hibajelzései, pl. készenlét, művelet befejezése, túlcsordulás, stb. (Interrupt) Külső megszakítás vonalakon megjelenő meghatározott logikai szint vagy változás. (External Interrupt) Megszakítás engedélyezés/tiltás: Globális. A forrásokra és eseménytípusokra szelektív. A megszakítások azonosítása: Megszakítás-vektorok: Interrupt Vector Table

27 Interrupt Vector Table: Megszakítások Minden egyes megszakítás forráshoz tartozik egy táblázat-bejegyzés: a megszakítás-kiszolgáló eljárás (Interrupt Service Routine ISR) ugrási címe. A táblázat helye: a programmemória kezdő pozíciója. 0 cím: RESET, a tápfeszültség megjelenése vagy a RESET bemenet logikai L szintre helyezése után az itt található címtől indul a végrehajtás

28 Beágyazott rendszerek perifériái Periféria áramkörök Interfész áramkörök: Analóg jelinterfészek: AD és DA konverterek Logikai jelinterfészek: digitális I/O Fizikai jelinterfészek: érzékelők, mérőeszközök, relék, motorok, különböző fizikai elveken alapuló beavatkozó szervek Kommunikációs interfészek: vezetékes és vezeték nélküli soros vagy hálózati interfészek Adattároló eszközök: Mágneses tároló eszközök: keménylemezes diszkek Optikai tároló eszközök: CD, DVD Félvezető tároló eszközök: multimédia, SD memória kártyák Kommunikációs eszközök: Vezetékes hálózatok: Ethernet, CAN, FlexRay Vezeték nélküli hálózatok: WLAN, ZigBee

29 ATmega128 belső digitális perifériák Időzítő (timer) egységek 2 8-bites, 2 16-bites timer egység 8 ill. 16-bites számlálók Rugalmasan választható számlálási frekvencia Időzítés, időmérés, jelgenerálás, PWM Megszakítás kérések: számláló túlcsordulás, számláló komparálás egyezése, külső esemény bekövetkezése (capture) Aszinkron/szinkron soros kommunikációs egységek (USART): Két független USART Állítható kommunikációs sebesség (Baud-rate) 8-9 bites átvitel, paritás, hibafigyelés Soros kommunikációs egységek (SPI I 2 C): SPI Serial Periheral Interface 3 vezetékes soros I 2 C itt TWI néven szerepel (Two-Wire Interface) 2- vezetékes Rövid távú gyors kommunikáció lebonyolítására

30 ATmega128 belső analóg perifériák Analóg komparátor (AC): Két analóg jel szintjének összehasonlítása Egy analóg jel egy referenciához való hasonlítása Belső 8-csatornás multiplexerrel jelválasztás Egyezés esetén: I/O regiszterben leolvasható jelzés vagy megszakítás Analóg digitális interfész (ADC): 10-bites SAR (szukcesszív approximációs) AD 8-csatornás bemeneti multiplexer Külső vagy belső referencia feszültség Állítható órajel frekvencia Konverzió kész jelzésre megszakítás kérés

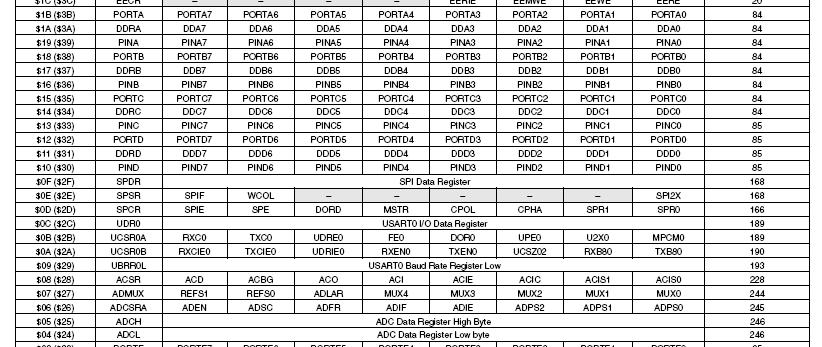

31 I/O regiszterek (egy részlet): Periféria kezelés SPI Minden perifériához tartoznak specifikus regiszterek: parancs-, státusz-, és adatregiszterek

32 Periféria kezelés Egy I/O regiszter leírása (adatlap részlet): SPI Serial Peripheral Interface

33 Periféria kezelés SPI Serial Peripheral Interface MISO Master Input Slave Output MOSI Master Output Slave Input SCK Serial Clock SS Slave Select

34 Külső periféria-illesztés

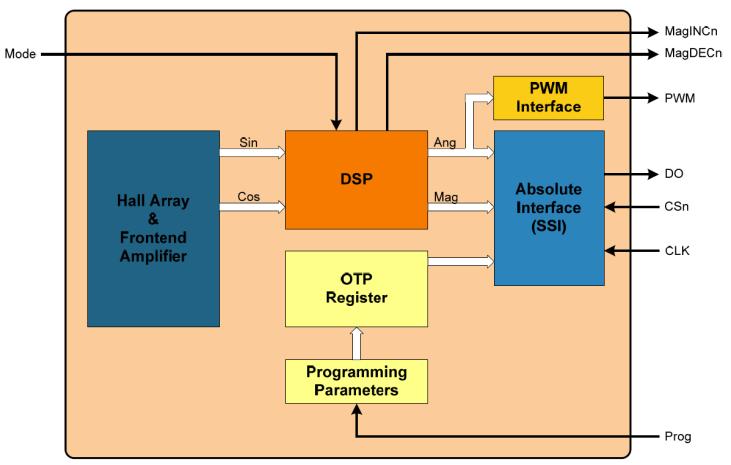

35 AS5045 forgó mágneses szögjeladó SPI programozási séma AS5045 ATmega128

36 SPI Aktuális beállítások: SPE = 1 SPI periféria engedélyezve MSTR = 1 SPI Master mód CPOL = 1 órajel alapérték log. H CPHA = 1 mintavétel lefutó élre Órajel frekvencia 1 MHz, f CLK / 16 SPIE = 0/1 megszakítás tiltva/eng.

37 AS5045 forgó mágneses szögjeladó Adatfeldolgozás X D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 OCF COF LIN Mag Inc Mag Dec P X X X X X D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 OCF COF LIN Mag Inc Mag Dec P X X 2 Status: 0 0 OCF COF LIN Mag Inc Mag Dec P Data: D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0

38 Külső periféria-illesztés

39 Külső periféria-illesztés Motor hátsó tengely Mágnes foglalat Neodímium mágnes Áramköri panel Csatlakozó Érzékelő IC

40 Hardver rendszerfejlesztés 51 PA0/AD0 50 PA1/AD1 49 PA2/AD2 48 PA3/AD3 47 PA4/AD4 46 PA5/AD5 45 PA6/AD6 44 PA7/AD7 35 PC0/A8 36 PC1/A9 37 PC2/A10 38 PC3/A11 39 PC4/A12 40 PC5/A13 41 PC6/A14 42 PC7/A PF0/ADC0 PF1/ADC1 PF2/ADC2 PF3/ADC3 PF4/ADC4/TCK PF5/ADC5/TMS PF6/ADC6/TDO PF7/ADC7/TDI PG0/WR PG1/RD PG2/ALE 64 AVCC PG3/TOSC2 18 ATMEL ATmega128(L) PG4/TOSC VCC GND XTAL2 23 AREF PB0/SS PB1/SCK PB2/MOSI PB3/MISO PB4/OC0 PB5/OC1A PB6/OC1B PB7/OC1C PD0/SCL/INT0 PD1/SDA/INT1 PD2/RXD1/INT2 PD3/TXD1/INT3 PD4/ICP1 PD5/XCK1 PD6/T1 PD7/T2 PE0/RXD0/PDI PE1/TXD0/PDO PE2/XCK0/AIN0 PE3/OC3A/AIN1 PE4/OC3B/INT4 PE5/OC3C/INT5 PE6/T3/INT6 PE7/ICP3/INT7 XTAL PEN RESET

41 Hardver rendszerfejlesztés

42 Hardver rendszerfejlesztés

43 Hardver rendszerfejlesztés
