1 MAKING MODERN LIVING POSSIBLE TP7001 sorozat Elektronikus 7 napos programozható szobatermosztát Danfoss Heating Felhasználói útmutató

2 TP7001 Elektronikus 7 napos programozható szobatermosztát Az útmutató nagy méretű nyomtatott változatáért hívja marketingosztályunkat a számon. Tanúsítványjelölés A termék megfelel az alábbi EK irányelvnek: Elektromágneses összeférhetőségre vonatkozó irányelv. (EMC) (2004/108/EK) Alacsony feszültségre vonatkozó irányelv. (LVD) (2006/95/EK) 2 A Danfoss nem vállal felelősséget a katalógusokban, brosúrákban és egyéb nyomtatott anyagokban előforduló esetleges hibákért. A jelen dokumentumban előforduló valamennyi védjegy a megfelelő cég tulajdona. A Danfoss és a Danfoss logó a Danfoss A/S védjegyei. Minden jog fenntartva. TP7001

3 Köszönjük, hogy Danfoss terméket vásárolt GB Danfoss Heating 3

4 Használati utasítás TP7001 sorozat Elektronikus programozható szobatermosztát Tárgymutató 1.0 Használati utasítás Programozható szobatermosztát Kijelző Tárolt programok A használat megkezdése előtt Kijelzőbeállítások A dátum és idő beállítása A tárolt program elfogadása A tárolt program módosítása előtt Programozás 7 napos módban Programozás 5+2 napos módban Programozás 24 órás módban Programozás A+B módban Haladó funkciók Üzemmód Termosztát üzemmód Nyaralási üzemmód Felhasználó felülbírálás Hőmérséklet ideiglenes növelése/csökkentése Beállított hőmérséklet meghosszabbítása 1, 2 vagy 3 órával Óra előre- és hátraállítása Indításkésleltetési funkció Optimális indításvezérlés Távoli felülbírálás termosztát módban és azon kívül Felhasználói haladó programozás Telepítő által kiválasztható funkciók áttekintése Hőmérséklet-tartomány korlátozása Hőmérséklet-felülbírálás korlátozása Billentyűzár Alacsony elemtöltöttség esetén Szervizintervallum-időzítő A készülék alaphelyzetbe állítása INFO gomb Beállítás-referencia TP7001

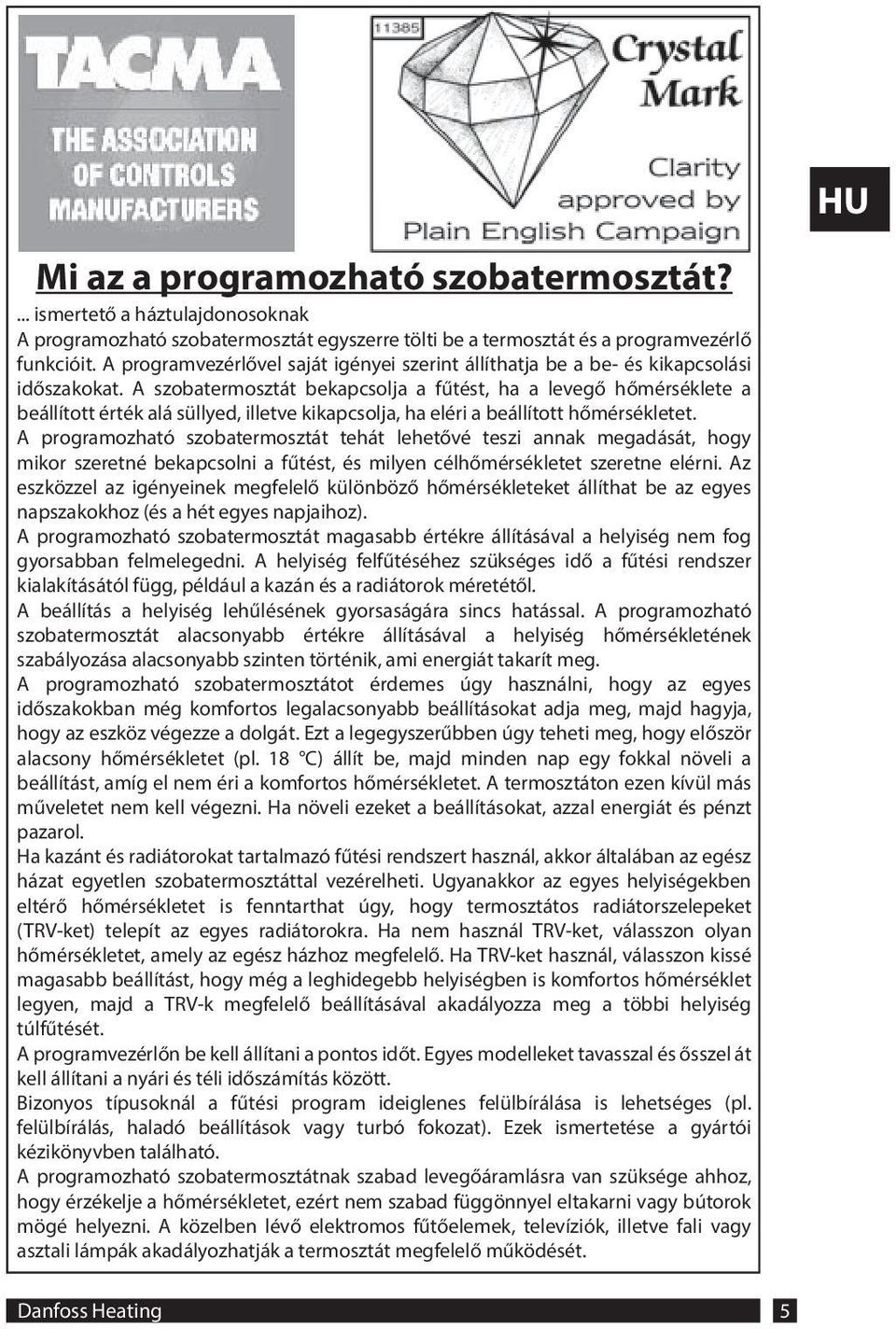

5 Mi az a programozható szobatermosztát?... ismertető a háztulajdonosoknak A programozható szobatermosztát egyszerre tölti be a termosztát és a programvezérlő funkcióit. A programvezérlővel saját igényei szerint állíthatja be a be- és kikapcsolási időszakokat. A szobatermosztát bekapcsolja a fűtést, ha a levegő hőmérséklete a beállított érték alá süllyed, illetve kikapcsolja, ha eléri a beállított hőmérsékletet. A programozható szobatermosztát tehát lehetővé teszi annak megadását, hogy mikor szeretné bekapcsolni a fűtést, és milyen célhőmérsékletet szeretne elérni. Az eszközzel az igényeinek megfelelő különböző hőmérsékleteket állíthat be az egyes napszakokhoz (és a hét egyes napjaihoz). A programozható szobatermosztát magasabb értékre állításával a helyiség nem fog gyorsabban felmelegedni. A helyiség felfűtéséhez szükséges idő a fűtési rendszer kialakításától függ, például a kazán és a radiátorok méretétől. A beállítás a helyiség lehűlésének gyorsaságára sincs hatással. A programozható szobatermosztát alacsonyabb értékre állításával a helyiség hőmérsékletének szabályozása alacsonyabb szinten történik, ami energiát takarít meg. A programozható szobatermosztátot érdemes úgy használni, hogy az egyes időszakokban még komfortos legalacsonyabb beállításokat adja meg, majd hagyja, hogy az eszköz végezze a dolgát. Ezt a legegyszerűbben úgy teheti meg, hogy először alacsony hőmérsékletet (pl. 18 C) állít be, majd minden nap egy fokkal növeli a beállítást, amíg el nem éri a komfortos hőmérsékletet. A termosztáton ezen kívül más műveletet nem kell végezni. Ha növeli ezeket a beállításokat, azzal energiát és pénzt pazarol. Ha kazánt és radiátorokat tartalmazó fűtési rendszert használ, akkor általában az egész házat egyetlen szobatermosztáttal vezérelheti. Ugyanakkor az egyes helyiségekben eltérő hőmérsékletet is fenntarthat úgy, hogy termosztátos radiátorszelepeket (TRV-ket) telepít az egyes radiátorokra. Ha nem használ TRV-ket, válasszon olyan hőmérsékletet, amely az egész házhoz megfelelő. Ha TRV-ket használ, válasszon kissé magasabb beállítást, hogy még a leghidegebb helyiségben is komfortos hőmérséklet legyen, majd a TRV-k megfelelő beállításával akadályozza meg a többi helyiség túlfűtését. A programvezérlőn be kell állítani a pontos időt. Egyes modelleket tavasszal és ősszel át kell állítani a nyári és téli időszámítás között. Bizonyos típusoknál a fűtési program ideiglenes felülbírálása is lehetséges (pl. felülbírálás, haladó beállítások vagy turbó fokozat). Ezek ismertetése a gyártói kézikönyvben található. A programozható szobatermosztátnak szabad levegőáramlásra van szüksége ahhoz, hogy érzékelje a hőmérsékletet, ezért nem szabad függönnyel eltakarni vagy bútorok mögé helyezni. A közelben lévő elektromos fűtőelemek, televíziók, illetve fali vagy asztali lámpák akadályozhatják a termosztát megfelelő működését. Danfoss Heating 5

6 1.0 Használati utasítás 1.1 Programozható szobatermosztát A programozható szobatermosztáttal különböző hőmérsékleteket állíthat be az egyes időszakokra. A készülék emellett használható 5+2 napos üzemmódban is: ilyenkor a hétköznapokra és a hétvégére különböző hőmérséklet-beállításokat alkalmazhat. A 7 napos üzemmódban a hét minden napjára különböző időpontokat és hőmérsékleteket programozhat. A termosztát úgy is beállítható, hogy egyetlen idő- és hőmérsékletbeállítási csoportot használjon, amelynek értékeit a hét minden napján ismétli. Ez az úgynevezett 24 órás üzemmód. A termosztáton két különböző programozási blokk is konfigurálható, amelyeket aztán a hát bármely napjához hozzá lehet rendelni: ez az A/B programozási mód. A TP7001 készüléket a szerelő napi 2, 4 vagy 6 idő- és hőmérsékletbeállításra programozhatja. A TP7001 emellett hasznos felülbírálási funkciókat is tartalmaz, többek között egy programozható fagyvédelmi opciót. A termosztát fejlett funkciókkal is rendelkezik, amelyeket szükség esetén a szerelő állíthat be. Egyes haladó funkciókat a felhasználó is beállíthat. Ezek a haladó funkciók a termosztát működési módját befolyásolják, egyesek pedig a programozási funkciókra és a felhasználói felülbírálási funkciókra is hatással vannak. A készülék programozása előtt olvassa el a felhasználói haladó programozással kapcsolatos útmutatást (23. oldal). 6 TP7001

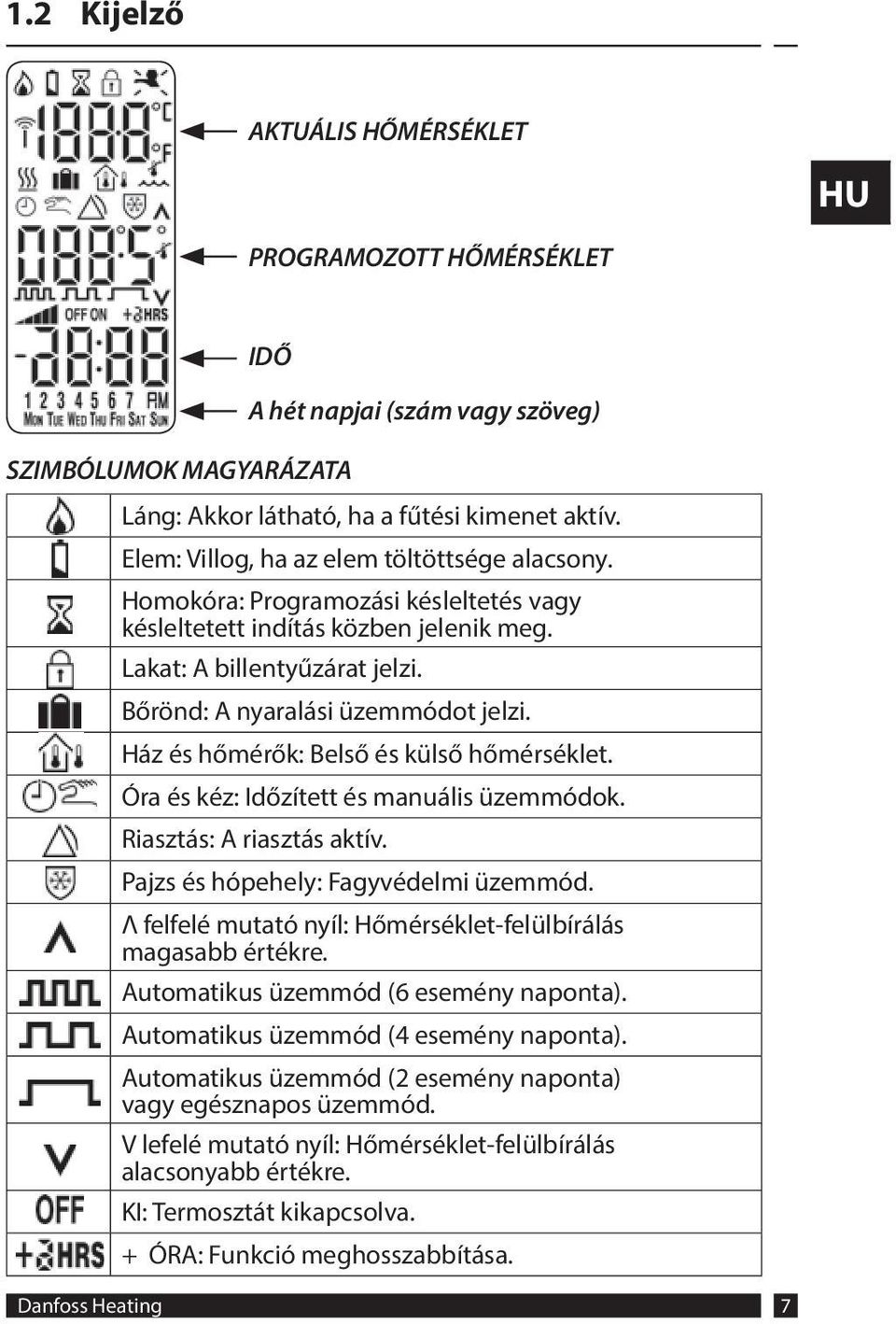

7 1.2 Kijelző AKTUÁLIS HŐMÉRSÉKLET PROGRAMOZOTT HŐMÉRSÉKLET IDŐ SZIMBÓLUMOK MAGYARÁZATA A hét napjai (szám vagy szöveg) Láng: Akkor látható, ha a fűtési kimenet aktív. Elem: Villog, ha az elem töltöttsége alacsony. Homokóra: Programozási késleltetés vagy késleltetett indítás közben jelenik meg. Lakat: A billentyűzárat jelzi. Bőrönd: A nyaralási üzemmódot jelzi. Ház és hőmérők: Belső és külső hőmérséklet. Óra és kéz: Időzített és manuális üzemmódok. Riasztás: A riasztás aktív. Pajzs és hópehely: Fagyvédelmi üzemmód. Λ felfelé mutató nyíl: Hőmérséklet-felülbírálás magasabb értékre. Automatikus üzemmód (6 esemény naponta). Automatikus üzemmód (4 esemény naponta). Automatikus üzemmód (2 esemény naponta) vagy egésznapos üzemmód. V lefelé mutató nyíl: Hőmérséklet-felülbírálás alacsonyabb értékre. KI: Termosztát kikapcsolva. + ÓRA: Funkció meghosszabbítása. Danfoss Heating 7

8 1.3 Tárolt programok A TP7001 gyári programokat tartalmaz, amelyek gyakran használt üzemidőket és hőmérséklet-beállításokat tárolnak. Hétköznapok (hétfő péntek) Hétvége (szombat vasárnap) Esemény Idő Hőmérséklet C Esemény Idő Hőmérséklet C 1 06: : : : : : : : : : : :30 15 Szükség esetén módosíthatja ezeket a beállításokat a oldalon lévő utasítások követésével. Először végezze el a 9. oldalon található lépéseket a kijelzőbeállítások megadásához. 1.4 A használat megkezdése előtt Nyissa fel a TP7001 előlapját. Nem fémes tárgy használatával nyomja meg és engedje fel a RESET gombot. MEGJEGYZÉS: A TP7001 készülék kijelzője háttérvilágítással van ellátva. Ha ezt nem tiltották le, illetve ha nem állították folyamatos üzemre (csak hálózati modellek esetén), akkor bármely gomb első megnyomásakor a háttérvilágítás bekapcsol. Egy funkció használatához a gombot még egyszer meg kell nyomni. Ezt követően már minden gomb normál módon működik. Ha az eszközt 2 percig nem használják, a kijelző ismét kikapcsol, és ilyenkor a következő gombnyomás ismét a háttérvilágítást kapcsolja vissza. 8 TP7001

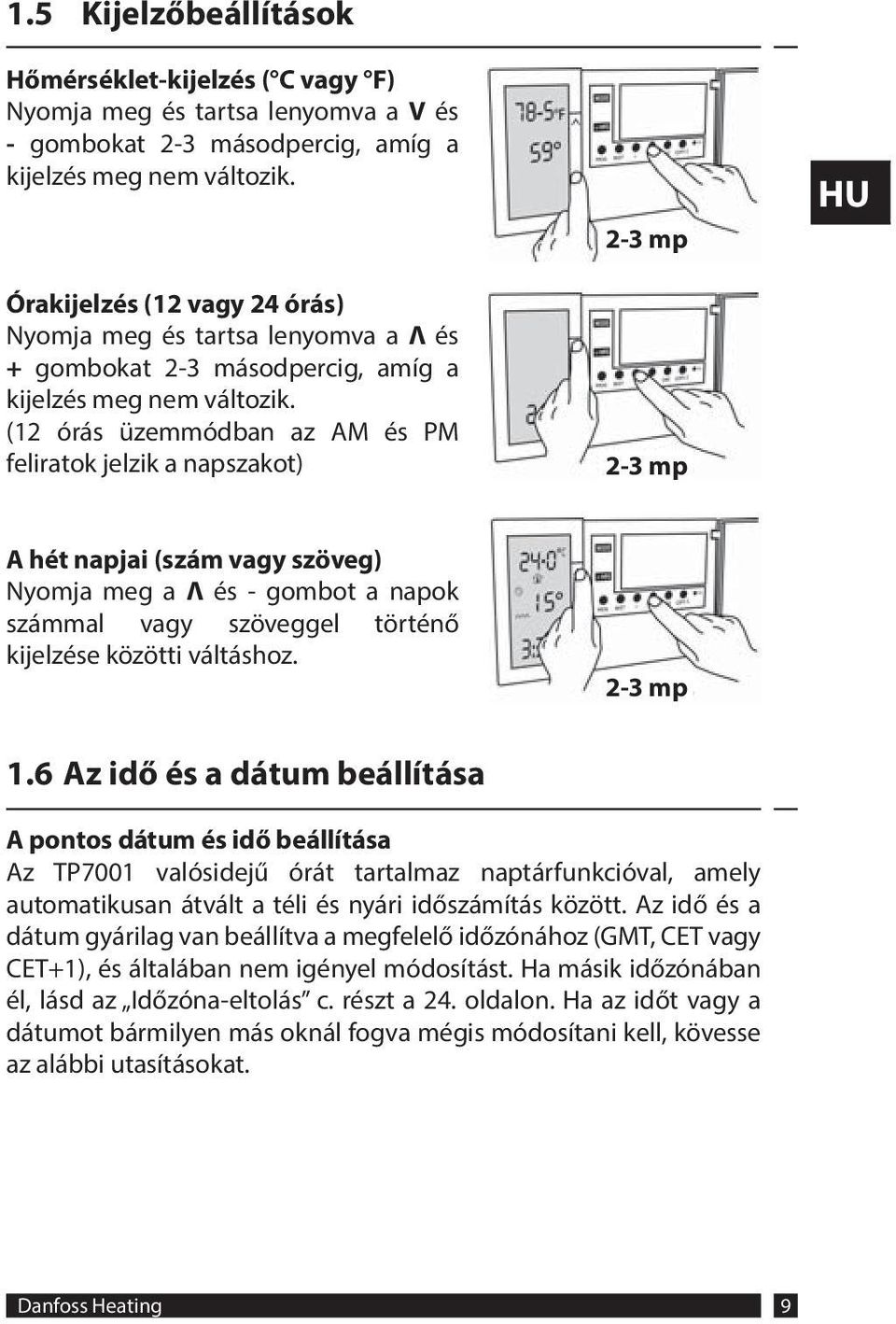

9 1.5 Kijelzőbeállítások Hőmérséklet-kijelzés ( C vagy F) Nyomja meg és tartsa lenyomva a V és - gombokat 2-3 másodpercig, amíg a kijelzés meg nem változik. Órakijelzés (12 vagy 24 órás) Nyomja meg és tartsa lenyomva a Λ és + gombokat 2-3 másodpercig, amíg a kijelzés meg nem változik. (12 órás üzemmódban az AM és PM feliratok jelzik a napszakot) 2-3 mp 2-3 mp A hét napjai (szám vagy szöveg) Nyomja meg a Λ és - gombot a napok számmal vagy szöveggel történő kijelzése közötti váltáshoz. 2-3 mp 1.6 Az idő és a dátum beállítása A pontos dátum és idő beállítása Az TP7001 valósidejű órát tartalmaz naptárfunkcióval, amely automatikusan átvált a téli és nyári időszámítás között. Az idő és a dátum gyárilag van beállítva a megfelelő időzónához (GMT, CET vagy CET+1), és általában nem igényel módosítást. Ha másik időzónában él, lásd az Időzóna-eltolás c. részt a 24. oldalon. Ha az időt vagy a dátumot bármilyen más oknál fogva mégis módosítani kell, kövesse az alábbi utasításokat. Danfoss Heating 9

10 A dátum beállítása Nyomja meg és tartsa lenyomva a Λ és PROG gombokat 3 másodpercig a dátum megjelenítéséhez. 2-3 mp Az ÉV száma villogni kezd: használja a Λ vagy V gombokat az év megadásához (1. ábra). A - vagy + gombbal lépjen a HÓNAP elemre, majd a Λ vagy V gombbal adja meg a hónapot (2. ábra). 1. ábra 2. ábra A - vagy + gombbal lépjen a DÁTUM elemre a hónapon belül, majd a Λ vagy V gombbal adja meg a hónap napját (3. ábra). Ha érvénytelen dátumot választ ki, a készülék elutasítja azt, és a legközelebbi érvényes dátumot alkalmazza. Javasoljuk, hogy a dátumot éé/hh/nn formátumban adja meg. 3. ábra 4. ábra A pontos idő beállítása A dátum beállítása után nyomja meg a PROG gombot az idő megjelenítéséhez. Az időkijelző villogni kezd. A + és - gombokkal állítsa be a pontos időt (nyomja meg és tartsa lenyomva, ha 10 perces lépésenként szeretné módosítani az értéket). (4. ábra) 10 TP7001

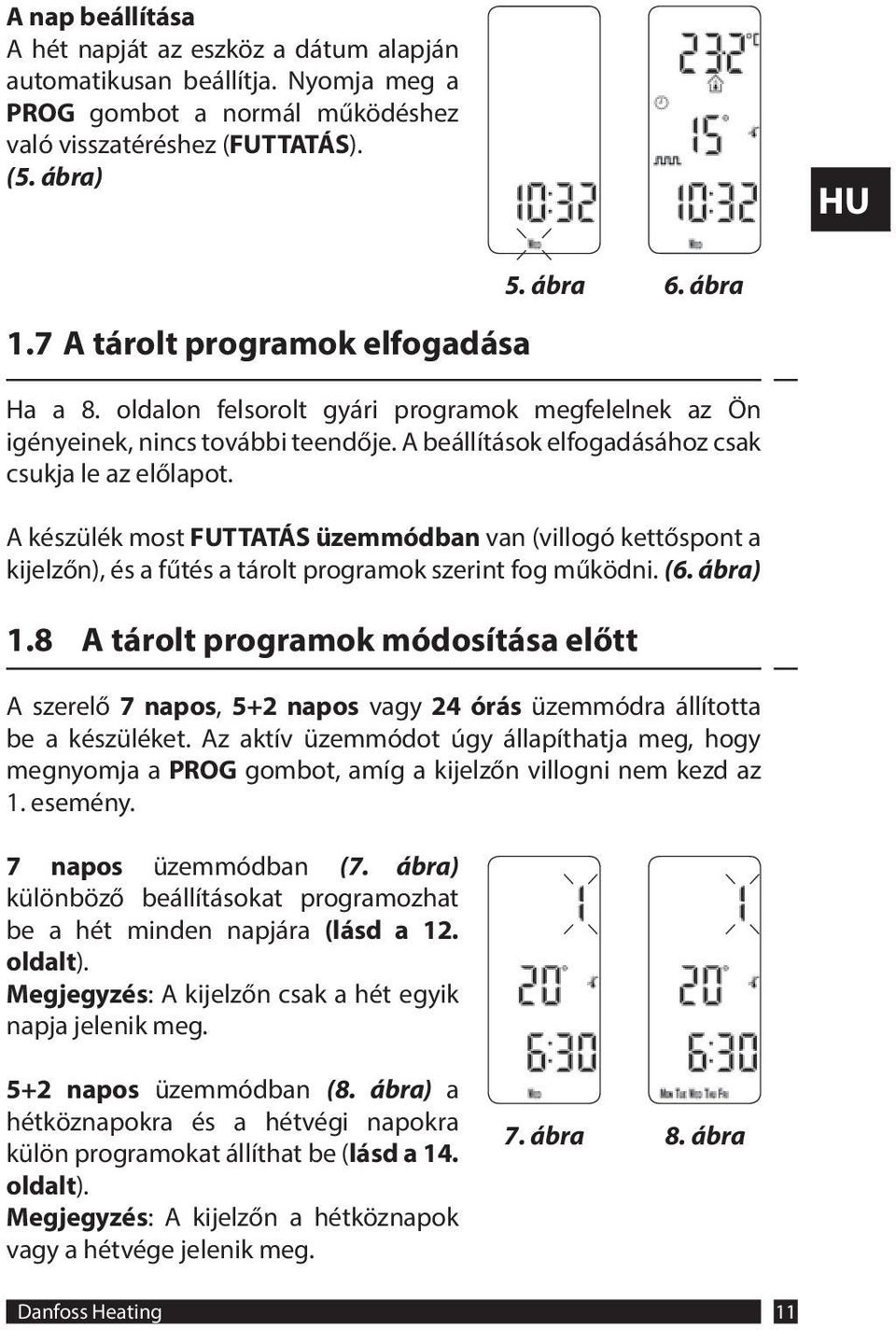

11 A nap beállítása A hét napját az eszköz a dátum alapján automatikusan beállítja. Nyomja meg a PROG gombot a normál működéshez való visszatéréshez (FUTTATÁS). (5. ábra) 1.7 A tárolt programok elfogadása 5. ábra 6. ábra Ha a 8. oldalon felsorolt gyári programok megfelelnek az Ön igényeinek, nincs további teendője. A beállítások elfogadásához csak csukja le az előlapot. A készülék most FUTTATÁS üzemmódban van (villogó kettőspont a kijelzőn), és a fűtés a tárolt programok szerint fog működni. (6. ábra) 1.8 A tárolt programok módosítása előtt A szerelő 7 napos, 5+2 napos vagy 24 órás üzemmódra állította be a készüléket. Az aktív üzemmódot úgy állapíthatja meg, hogy megnyomja a PROG gombot, amíg a kijelzőn villogni nem kezd az 1. esemény. 7 napos üzemmódban (7. ábra) különböző beállításokat programozhat be a hét minden napjára (lásd a 12. oldalt). Megjegyzés: A kijelzőn csak a hét egyik napja jelenik meg. 5+2 napos üzemmódban (8. ábra) a hétköznapokra és a hétvégi napokra külön programokat állíthat be (lásd a 14. oldalt). Megjegyzés: A kijelzőn a hétköznapok vagy a hétvége jelenik meg. 7. ábra 8. ábra Danfoss Heating 11

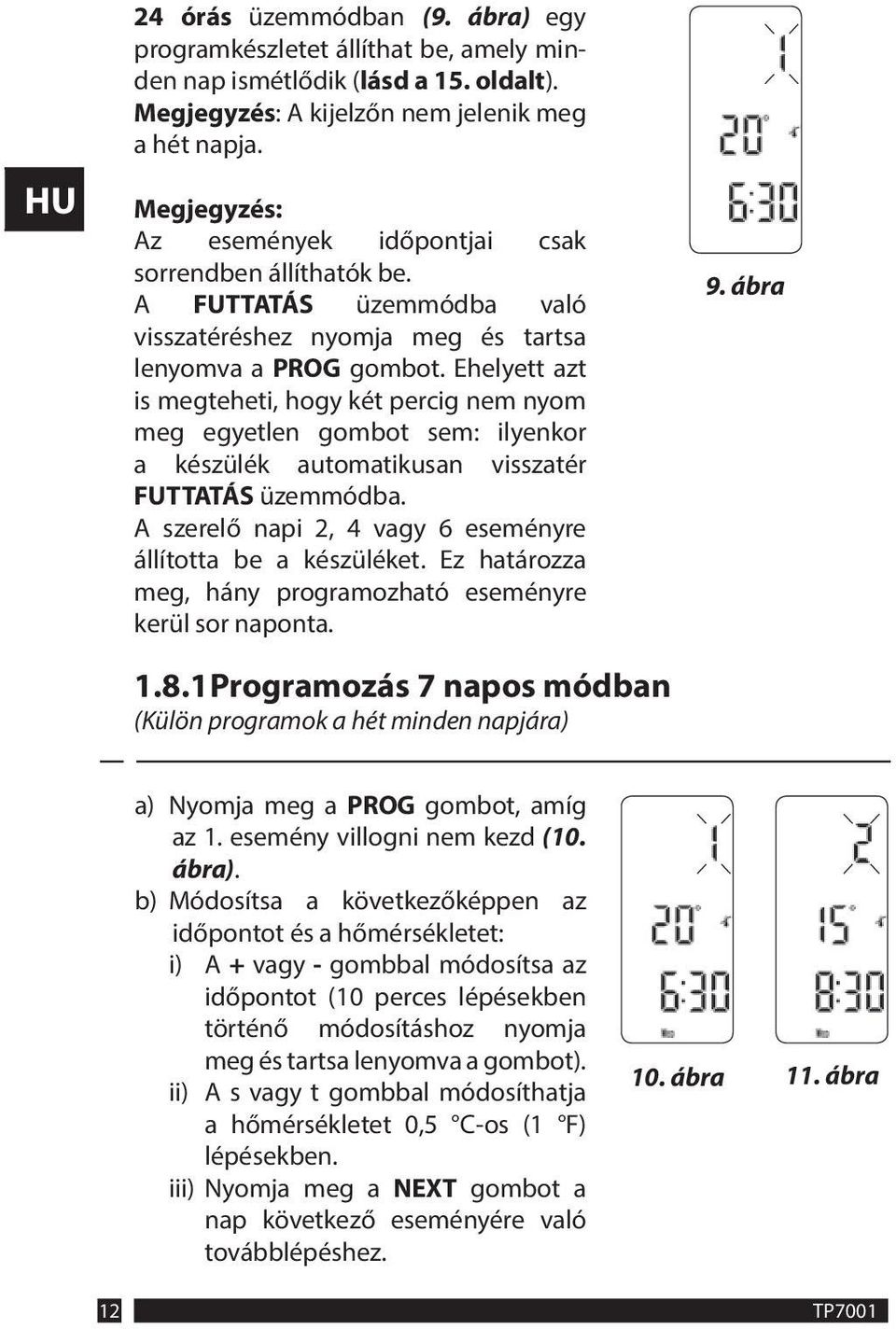

12 24 órás üzemmódban (9. ábra) egy programkészletet állíthat be, amely minden nap ismétlődik (lásd a 15. oldalt). Megjegyzés: A kijelzőn nem jelenik meg a hét napja. Megjegyzés: Az események időpontjai csak sorrendben állíthatók be. A FUTTATÁS üzemmódba való visszatéréshez nyomja meg és tartsa lenyomva a PROG gombot. Ehelyett azt is megteheti, hogy két percig nem nyom meg egyetlen gombot sem: ilyenkor a készülék automatikusan visszatér FUTTATÁS üzemmódba. A szerelő napi 2, 4 vagy 6 eseményre állította be a készüléket. Ez határozza meg, hány programozható eseményre kerül sor naponta Programozás 7 napos módban (Külön programok a hét minden napjára) 9. ábra a) Nyomja meg a PROG gombot, amíg az 1. esemény villogni nem kezd (10. ábra). b) Módosítsa a következőképpen az időpontot és a hőmérsékletet: i) A + vagy - gombbal módosítsa az időpontot (10 perces lépésekben történő módosításhoz nyomja meg és tartsa lenyomva a gombot). ii) A s vagy t gombbal módosíthatja a hőmérsékletet 0,5 C-os (1 F) lépésekben. iii) Nyomja meg a NEXT gombot a nap következő eseményére való továbblépéshez. 10. ábra 11. ábra 12 TP7001

13 iv) Ismételje meg a fenti i), ii) és iii) lépéseket a többi eseményhez is (11. ábra). c) Ha az összes eseményt megfelelően beállította, nyomja meg a DAY gombot a következő nap eseményeinek beprogramozásához. (Ha egy adott nap esemény-időpontjait és hőmérsékleteit egy másik napon is alkalmazni szeretné, használhatja a COPY funkciót lásd lent.) d) Ismételje meg a b) és c) lépéseket a hét további eseményeinek programozásához (vagy átmásolásához a COPY funkcióval). A FUTTATÁS üzemmódba való visszatéréshez nyomja meg és engedje el a PROG gombot. A kijelzőn megjelenik a pontos idő, a beállított hőmérséklet, valamint a tényleges hőmérséklet (12. ábra). 12. ábra Normál másolási funkció 1. A d) lépésben nyomja meg a COPY gombot, és az előző nap eseményei átmásolódnak a jelenleg látható napra. Haladó másolási funkció 1. Ha mind a 6 eseményt megfelelően beállította, nyomja meg a COPY gombot. 2. Nyomja meg a DAY gombot a másolás célnapjának kiválasztásához. 3. Ha kiválasztott egy napot, nyomja meg a COPY gombot. 4. Ismételje a 2. és 3. lépéseket mindaddig, amíg az összes másolni kívánt napot át nem másolta. 5. A haladó másolási üzemmódból való kilépéshez nyomja meg a DAY gombot, válassza ki a másolás forrásnapját, majd nyomja meg a COPY gombot. Megjegyzés: A haladó másolási funkció csak akkor használható, ha engedélyezték a 2. opcióban a Felhasználói haladó programozás kapcsán (lásd a 23. oldalt). Danfoss Heating 13

14 1.8.2 Programozás 5+2 napos üzemmódban (Egy programkészlet hétköznapokra, egy másik a hétvégére) a) Nyomja meg a PROG gombot, amíg az 1. esemény villogni nem kezd, majd nyomja meg a DAY gombot, amíg a kijelzőn meg nem jelennek a hétköznapok (13. ábra). b) Kövesse a b) és c) lépéseket a 12. oldalon a hétköznapokhoz tartozó időpontok és hőmérsékletek beprogramozásához (14. ábra). c) Nyomja meg a DAY gombot a hétvégi események beprogramozásához (6-7. nap), vagy használja a COPY gombot a hétköznapokhoz megadott program átmásolásához. A FUTTATÁS üzemmódba való visszatéréshez nyomja meg és engedje el a PROG gombot. A kijelzőn megjelenik a pontos idő, a beállított hőmérséklet, valamint a tényleges hőmérséklet (15. ábra). 13. ábra 14. ábra 15. ábra 14 TP7001

15 1.8.3 Programozás 24 órás módban (A hét minden napja ugyanazt a programot használja.) a) Nyomja meg a PROG gombot, amíg az 1. esemény villogni nem kezd (16. ábra). b) Módosítsa az időpontot és a hőmérsékletet a következőképpen: i) A + és - gombokkal állítsa be az időt (10 perces lépésenként történő beállításhoz nyomja meg és tartsa lenyomva a gombot). ii) A V vagy Λ gombbal állítsa be a hőmérsékletet 0,5 C-os (1 F) fokozatonként. iii) Nyomja meg a NEXT gombot a következő eseményre történő továbblépéshez (17. ábra). iv) Ismételje meg a fenti lépéseket a további eseményekhez is. c) Miután az összes eseményt beprogramozta, nyomja meg a PROG gombot a FUTTATÁS üzemmódba való visszatéréshez (18. ábra). 16. ábra 17. ábra 18. ábra Programozás A+B módban (A 41-es szerelői beállításnak 5+2 módban kell lennie.) Nyomja meg és tartsa lenyomva a PROG és V gombokat 3 másodpercig. A kijelzőn a 19. ábrán látható képernyő jelenik meg. Ezzel a felhasználói haladó programozási mód 1-es opciójába lép. A Λ vagy V gombbal engedélyezheti vagy letilthatja a funkciót (1=engedélyezve, 0=letiltva). 19. ábra Danfoss Heating 15

16 Nyomja meg és tartsa lenyomva a PROG gombot 5 másodpercig, amíg a kijelző vissza nem tér a korábbi FUTTATÁS üzemmódhoz (20. ábra). Nyomja meg a PROG gombot: a kijelzőn megjelennek az A programhoz tartozó alapértelmezett napok (HÉT, KED, SZE, CSÜ, PÉN) (21. ábra). A + vagy - gombbal görgetheti előre vagy hátra a napok listáját. Egy nap kiválasztásának megszüntetéséhez nyomja meg a V gombot (például KED). Egy nap kiválasztásához nyomja meg a Λ gombot (például VAS). A nem kiválasztott programok automatikusan a B programhoz lesznek rendelve. 20. ábra 21. ábra Az A program napjainak és eseményeinek programozása a) Nyomja meg a PROG gombot: a kijelzőn megjelenik az első tárolt időpont és hőmérséklet (1. esemény az A programhoz) (22. ábra). b) A + vagy - gombbal állítsa be az IDŐ értékét (10 perces lépésekben való léptetéshez nyomja meg és tartsa lenyomva a gombot) ábra TP7001

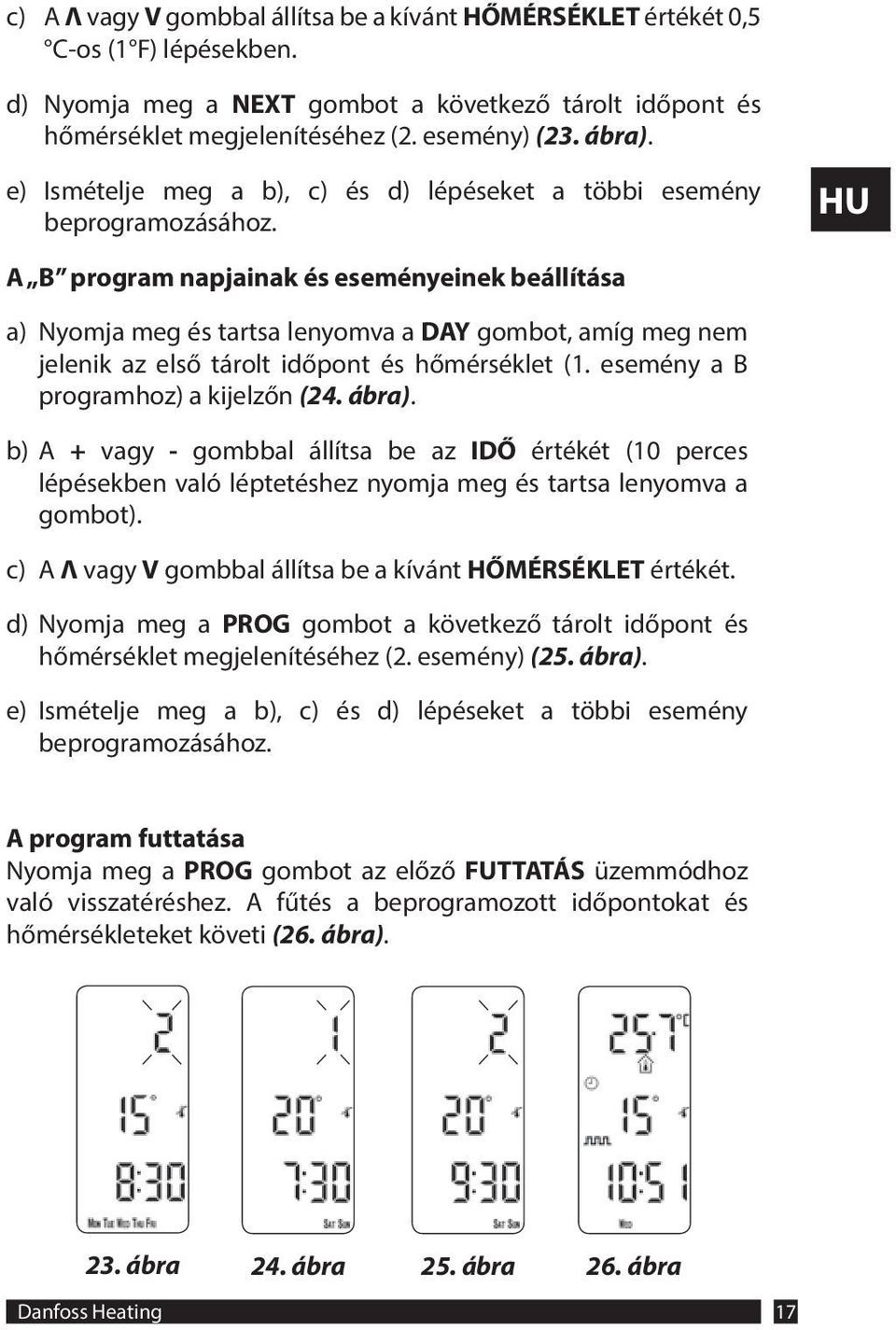

17 c) A Λ vagy V gombbal állítsa be a kívánt HŐMÉRSÉKLET értékét 0,5 C-os (1 F) lépésekben. d) Nyomja meg a NEXT gombot a következő tárolt időpont és hőmérséklet megjelenítéséhez (2. esemény) (23. ábra). e) Ismételje meg a b), c) és d) lépéseket a többi esemény beprogramozásához. A B program napjainak és eseményeinek beállítása a) Nyomja meg és tartsa lenyomva a DAY gombot, amíg meg nem jelenik az első tárolt időpont és hőmérséklet (1. esemény a B programhoz) a kijelzőn (24. ábra). b) A + vagy - gombbal állítsa be az IDŐ értékét (10 perces lépésekben való léptetéshez nyomja meg és tartsa lenyomva a gombot). c) A Λ vagy V gombbal állítsa be a kívánt HŐMÉRSÉKLET értékét. d) Nyomja meg a PROG gombot a következő tárolt időpont és hőmérséklet megjelenítéséhez (2. esemény) (25. ábra). e) Ismételje meg a b), c) és d) lépéseket a többi esemény beprogramozásához. A program futtatása Nyomja meg a PROG gombot az előző FUTTATÁS üzemmódhoz való visszatéréshez. A fűtés a beprogramozott időpontokat és hőmérsékleteket követi (26. ábra). 23. ábra 24. ábra 25. ábra 26. ábra Danfoss Heating 17

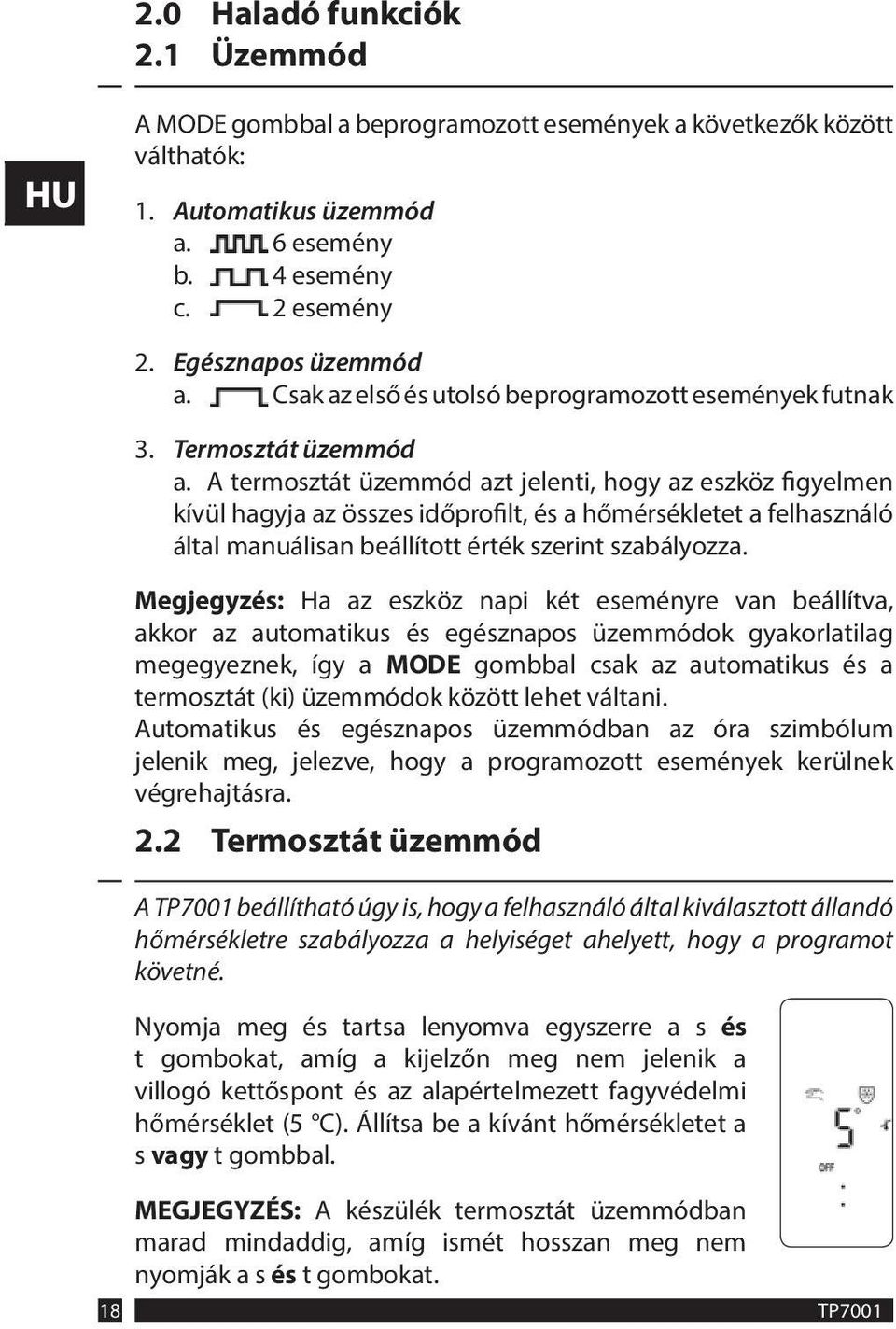

18 2.0 Haladó funkciók 2.1 Üzemmód A MODE gombbal a beprogramozott események a következők között válthatók: 1. Automatikus üzemmód a. 6 esemény b. 4 esemény c. 2 esemény 2. Egésznapos üzemmód a. Csak az első és utolsó beprogramozott események futnak 3. Termosztát üzemmód a. A termosztát üzemmód azt jelenti, hogy az eszköz figyelmen kívül hagyja az összes időprofilt, és a hőmérsékletet a felhasználó által manuálisan beállított érték szerint szabályozza. Megjegyzés: Ha az eszköz napi két eseményre van beállítva, akkor az automatikus és egésznapos üzemmódok gyakorlatilag megegyeznek, így a MODE gombbal csak az automatikus és a termosztát (ki) üzemmódok között lehet váltani. Automatikus és egésznapos üzemmódban az óra szimbólum jelenik meg, jelezve, hogy a programozott események kerülnek végrehajtásra. 2.2 Termosztát üzemmód A TP7001 beállítható úgy is, hogy a felhasználó által kiválasztott állandó hőmérsékletre szabályozza a helyiséget ahelyett, hogy a programot követné. Nyomja meg és tartsa lenyomva egyszerre a s és t gombokat, amíg a kijelzőn meg nem jelenik a villogó kettőspont és az alapértelmezett fagyvédelmi hőmérséklet (5 C). Állítsa be a kívánt hőmérsékletet a s vagy t gombbal. 18 MEGJEGYZÉS: A készülék termosztát üzemmódban marad mindaddig, amíg ismét hosszan meg nem nyomják a s és t gombokat. TP7001

19 Ehelyett a termosztát üzemmód a MODE gombbal is kiválasztható vagy kikapcsolható. A termosztát/automatikus üzemmódok távolról is átkapcsolhatók a távoli felülbírálás használatával (lásd a 22. oldalt). Termosztát üzemmódban a kéz szimbólum jelenik meg, jelezve, hogy manuális üzemmódról van szó. MEGJEGYZÉS: Emellett a fagyvédelmi pajzs szimbólum is megjelenik, ha a kiválasztott hőmérséklet alacsonyabb a beállított fagyvédelmi hőmérsékletnél, vagy egyenlő azzal. 2.3 A nyaralási üzemmódot jelzi. A TP7001 úgy is beállítható, hogy állandó alacsony hőmérsékletet tartson fenn, amikor Ön nyaralás miatt nincs otthon, és a megadott dátum elérésekor visszatérjen a programozott beállításokra. Nyomja meg és tartsa lenyomva a DAY gombot legalább 3 másodpercig (a kijelzőn egy bőrönd jelenik meg, a dátumban pedig villog az év 27. ábra). Itt állíthatja be a nyaralásról való visszatérése dátumát. Az ÉV értéke villog: a Λ vagy V gombbal állítsa be a hazatérés évét. A - vagy + gombbal lépjen a HÓNAP elemre. A HÓNAP száma villogni kezd (28. ábra). A Λ vagy V gombbal állítsa be a hazatérés hónapját. A - vagy + gombbal lépjen a NAP elemre. A NAP száma villogni kezd (29. ábra). A Λ vagy V gombbal állítsa be a hazatérés napját. 27. ábra 28. ábra 29. ábra Danfoss Heating 19

20 Miután beállította a hazatérés dátumát, nyomja meg a DAY gombot a nyaralási üzemmód elindításához. A kijelzőn egy villogó bőrönd ikon, valamint a beállított hőmérséklet jelenik meg: ez szükség esetén módosítható, de ajánlott az 5 fokos fagyvédelmi beállításon hagyni. A MODE gombbal választható ki, hogy a készülék milyen üzemmódba térjen vissza (automatikus, egésznapos vagy termosztát). A nyaralási üzemmód megszakításához (illetve ha korábban ér haza a nyaralásról) egyszerűen nyomja meg a DAY gombot, és a készülék visszaáll normál üzemmódba. A nyaralási üzemmód távolról is megszakítható a távoli felülbírálás használatával (lásd a 22. oldalt). Nyaralási üzemmódban egy kéz szimbólum jelenik meg, jelezve, hogy manuális üzemmódról van szó. 2.4 Felhasználói felülbírálás Néha ideiglenesen szükségessé válhat a fűtés használati módjának megváltoztatása, például szélsőségesen hideg vagy meleg időjárás miatt. A TP7001 számos felhasználói felülbírálási módszert támogat, amelyek a beállított programok megváltoztatása nélkül használhatók. Amikor egy felhasználó felülbírálás aktív, a kéz szimbólum is láthatóvá válik és villog, hogy jelezze a manuális üzemmódot A programozott hőmérséklet ideiglenes növelése vagy csökkentése (30. ábra). Válassza ki a kívánt hőmérsékletet a V vagy Λ gombbal. Ez a felülbírálás a következő időzített eseményig marad aktív. Ha a szerelő időzített felülbírálást állított be, akkor a felülbírálás 1, 2, 3 vagy 4 óráig marad aktív. Időzített felülbírálás beállítása esetén a felülbírálást jelző nyíl villogni kezd, amikor a következő időzített esemény van soron. 20 TP7001

21 30. ábra 31. ábra A jelenleg beállított hőmérséklet időtartamának meghosszabbítása 1, 2 vagy 3 órával (31. ábra). Nyomja meg egyszer a +Hrs gombot az 1 órával való meghosszabbításhoz, kétszer a 2 órával való meghosszabbításhoz, háromszor a 3 órával való meghosszabbításhoz, illetve négyszer a felülbírálás törléséhez. A kijelzőn megjelenik a beállított órák száma. A gomb negyedszerre történő megnyomása törli a felülbírálást (31. ábra) Az óra előre- és hátraállítása A készülék ezt automatikusan kezeli, ha azonban a manuális átváltást választották ki (felhasználói haladó programozás 3. opciója a 24. oldalon), kövesse az alábbi utasításokat. Átváltás nyári időszámításról télire (visszaállítja az órát) Megjelenített óra mellett nyomja meg és tartsa lenyomva a - gombot, amíg az idő vissza nem áll egy órával. Átváltás téli időszámításról nyárira (előreállítja az órát) Megjelenített óra mellett nyomja meg és tartsa lenyomva a + gombot, amíg az idő egy órával előre nem lép. Danfoss Heating 21

22 2.4.4 Indításkésleltetési funkció (energiatakarékossági beállítás) A termosztát opcionális indításkésleltetési funkcióval is el van látva, amely adott ideig késlelteti a fűtés elindítását enyhébb napokon, amikor a helyiség hőmérséklete egy esemény kezdetekor közel áll a programozott értékhez. Ha engedélyezte ezt a funkciót, az a Λ vagy V gombbal bírálható felül. Ennek teljes leírása, valamint az engedélyezés és beállítás módjának ismertetése a felhasználói haladó programozás 11-es, 12-es és 13-as opcióinál található ( oldal). Megjegyzés: Ha ez a funkció aktív, a beállított hőmérséklet villog a kijelzőn, és megjelenik a homokóra szimbólum Optimális indításvezérlés (OSC) (komfortbeállítás) A termosztát optimális indításvezérlési funkcióval is rendelkezik. Ez a funkció lehetővé teszi annak az időpontnak a beállítását, amikorra egy adott helyiséghőmérsékletet el szeretne érni. A termosztát kiszámítja, hogy mennyi idővel az esemény előtt kell bekapcsolni a rendszert ahhoz, hogy a helyiség a kérdéses időre megfelelő hőmérsékletű legyen. Ennek teljes leírása, valamint az engedélyezés és beállítás módjának ismertetése a felhasználói haladó programozás 11-es, 12-es és 13-as opcióinál található ( oldal). Megjegyzés: Amikor ez a funkció aktív, a beállított hőmérséklet villog a kijelzőn. A funkció a s vagy t gombbal bírálható felül Távoli felülbírálás termosztát módban és azon kívül Ha a szerelő telefonos kapcsolót vagy ablakérintkezőt telepített, akkor lehetőség van a termosztát üzemmód be- és kikapcsolására. Az üres épület, illetve nyitott ablakok esetén fenntartandó hőmérsékletet előbb be kell állítani a felhasználói haladó programozás 10-es opciójában (25. oldal). A funkció helyi felülbírálásához nyomja meg és tartsa lenyomva a Λ és V gombokat egyszerre. A távoli felülbírálás funkció a nyaralási üzemmódból való kilépést is lehetővé teszi. 22 TP7001

23 3.0 Felhasználói haladó programozás Fontos: A termosztát gyárilag be van állítva a leggyakoribb alkalmazásokhoz, azonban rendelkezésre állnak további opciók is, amelyekkel javítható az eszköz kínálta komfort, kényelem és energiahatékonyság. Ezeket a felhasználói haladó programozás és szerelői haladó programozás üzemmódokban lehet beállítani. A felhasználói haladó programozás üzemmód elérése Nyomja meg és tartsa lenyomva a V és a PROG gombokat 3 másodpercig. Ezzel a készülék felhasználói haladó programozás üzemmódba lép. A + és - gombokkal lépkedhet az opciók között előre és hátra, a Λ vagy V gombokkal pedig módosíthatja az opciók beállításait. A kijelző jobb oldalán lévő villogó számjegy a kiválasztott opció számát jelzi. 1. opció - A/B programozás engedélyezése vagy tiltása Ezzel engedélyezhető vagy tiltható le az A/B programozási opció. Nyomja meg a + gombot, amíg meg nem jelenik az 1. opció, majd a Λ vagy V gombbal válassza ki a kívánt beállítást. Ez az opció csak akkor érhető el, ha a 41. opció a haladó szerelői beállításokban 5+2 értékre van állítva. 0 = letiltva. Működés 5+2 napos üzemmódban (gyári beállítás) 1 = engedélyezve. Az A+B programozás aktiválása 2. opció - Haladó másolás engedélyezése Ez az opció a haladó másolási funkciót engedélyezi vagy tiltja le. Nyomja meg a + gombot, amíg meg nem jelenik a 2. opció, majd a Λ vagy V gombbal válassza ki a kívánt beállítást. 0 = A másolási funkció a tegnapi eseményeket a mai napra másolja át (gyári beállítás) 1 = A másolási funkcióval bármely nap beállításai átmásolhatók bármely más napra Danfoss Heating 23

24 3. opció - Automatikus átváltás a nyári/ téli időszámítás között Ez az opció határozza meg azokat a szabályokat, amelyek alapján az automatikus naptár kiszámítja a nyári és téli időszámítás közötti különbséget. Nyomja meg a + gombot, amíg meg nem jelenik a 3. opció, majd a Λ vagy V gombbal válassza ki a kívánt beállítást. 0 = letiltva 1 = manuális 2 = európai (gyári beállítás) 3 = USA új (2007 utáni) 4 = USA régi (2007 előtti) 4. opció - Időzóna eltolása Ezzel a funkcióval meghatározható az időzóna és korrigálható az idő megjelenítése. Nyomja meg a + gombot, amíg meg nem jelenik a 4. opció, majd a Λ vagy V gombbal válassza ki a kívánt beállítást. 0:00 = nincs időeltolás. Egyesült Királyságban használt modellek (gyári beállítás) +1:00 = +1 órás időeltolás, közép-európai modellek (gyári beállítás) +2:00 = +2 órás időeltolás, kelet-európai modellek (gyári beállítás) -12:00 és 14:00 között = -12 óra és 14 óra, 0:15 órás lépésekben 5. opció - Háttérvilágítás (elemes változat) Ezzel a funkcióval aktiválható vagy kikapcsolható a kijelző háttérvilágítása. Nyomja meg a + gombot, amíg meg nem jelenik az 5. opció, majd a Λ vagy V gombbal válassza ki a kívánt beállítást. 0 = háttérvilágítás letiltva 1 = háttérvilágítás 6 másodpercre bekapcsol bármely gomb megnyomásakor (gyári beállítás) 24 TP7001

25 5. opció - Háttérvilágítás (hálózati változat) Ezzel a funkcióval aktiválható vagy kikapcsolható a kijelző háttérvilágítása. Nyomja meg a + gombot, amíg meg nem jelenik az 5. opció, majd a Λ vagy V gombbal válassza ki a kívánt beállítást. 0 = háttérvilágítás letiltva 1 = háttérvilágítás 6 másodpercre bekapcsol bármely gomb megnyomásakor (gyári beállítás) 2 = háttérvilágítás folyamatosan bekapcsolva 10. opció - Fagyvédelmi/termosztát üzemmód beállítása Ezzel a funkcióval állítható be a fagyvédelmi/termosztát üzemmód alapértelmezett hőmérséklete. Nyomja meg a + gombot, amíg meg nem jelenik a 10. opció, majd a Λ vagy V gombbal válassza ki a kívánt beállítást. Bármely érték 5,0 ºC és 40,0 ºC között 0,5 ºC-os lépésekben A gyári beállítás 5,0 ºC 11. opció - Indítási módszer Ezzel a funkcióval a termosztát három különféle rendszerindítási módja állítható be. Nyomja meg a + gombot, amíg meg nem jelenik a 11. opció, majd a Λ vagy V gombbal válassza ki a kívánt beállítást. 0 = normál: A fűtés be- és kikapcsolása a programozott időpontokban történik (gyári beállítás). 1 = optimális indításvezérlés (OSC) (vagy komfortbeállítás): Ezzel az az időpont állítható be, amikorra a kívánt hőmérsékletet el szeretné érni. A termosztát kiszámítja, hogy a megadott időpontnál mennyivel korábban kell elindítani a fűtést. Ez az időjárási körülményektől függ, és akár 120 perccel a programozott időpont előtt is sor kerülhet rá. A beállítást a 12. opcióval együtt kell használni, hogy az optimalizálás a kérdéses épülethez igazodjon. Danfoss Heating 25

26 2 = késleltetett indítás (vagy energiatakarékossági beállítás): Ez az opció az optimális indításvezérlés (OSC) alternatívája. Állítsa be az eseményidőpontokat a szokásos módon, és vegye figyelembe az épület felfűtési idejét egy átlagos napon. A termosztát figyeli a bekapcsolási időt, a tényleges hőmérsékletet és a kívánt hőmérsékletet, és késlelteti a fűtés elindítását, ha a tényleges hőmérséklet közel van a programozott hőmérséklethez. A beállítást a 12. opcióval együtt kell használni, hogy a késleltetés a kérdéses épülethez igazodjon. 12. opció Optimális indításvezérlés / késleltetett indítás maximális aktiválási idejének beállítása (a 11. opció értéke 1 vagy 2) Ezzel a funkcióval beállítható az optimális indításvezérlés vagy a késleltetett indítás maximális értéke. Nyomja meg a + gombot, amíg meg nem jelenik a 12. opció, majd a Λ vagy V gombbal válassza ki a kívánt beállítást (csak akkor aktív, ha a 11. opció értéke 1 vagy 2). A maximális időt az épület jellemzőihez kell igazítani. A Λ vagy V gombbal válassza ki a kívánt időszakot. Optimális indítás Ha az épület nem éri el időre a kívánt hőmérsékletet, növelje a beállítás értékét 15 perces lépésekben minden nap, amíg meg nem találja a megfelelő beállítást. Ha az épület túl korán éri el a kívánt hőmérsékletet, csökkentse a beállítás értékét 15 perces lépésekben minden nap, amíg meg nem találja a megfelelő beállítást 15 perc, meleglevegős rendszerek, jól szigetelt épület. 30 perc, meleglevegős rendszerek, jól szigetelt épület. 45 perc, meleglevegős rendszer, rosszul szigetelt épület. 60 perc, radiátoros rendszer, könnyű épületszerkezet, jól szigetelt épület (gyári beállítás). 75 perc, radiátoros rendszer, könnyű épületszerkezet, közepesen szigetelt. 90 perc, radiátoros rendszer, közepes épületszerkezet, rosszul szigetelt. 105 perc, radiátoros rendszer, nehéz épületszerkezet, jól szigetelt. 26 TP7001

27 120 perc, radiátoros rendszer, nehéz épületszerkezet, rosszul szigetelt. Késleltetett indítás Késleltetett indítás esetén, ha az épület nem éri el elég gyorsan a kívánt hőmérsékletet, csökkentse a beállítást 15 perccel; ellenkező esetben pedig azaz ha túl gyorsan eléri a hőmérsékletet növelje 15 perccel. 120 perc, meleglevegős rendszerek, jól szigetelt épület. 120 perc, meleglevegős rendszerek, jól szigetelt épület. 90 perc, meleglevegős rendszer, rosszul szigetelt épület. 75 perc, radiátoros rendszer, könnyű épületszerkezet, jól szigetelt épület. 60 perc, radiátoros rendszer, könnyű épületszerkezet, közepesen szigetelt. (Gyári beállítás) 45 perc, radiátoros rendszer, közepes épületszerkezet, rosszul szigetelt. 30 perc, radiátoros rendszer, nehéz épületszerkezet, jól szigetelt. 15 perc, radiátoros rendszer, közepes épületszerkezet, rosszul szigetelt. 13. opció Optimális indításvezérlés/beállítás késleltetett indítási eseményhez (11. opció beállítása 1-re vagy 2-re) Az optimális indításvezérlés és a késleltetett indításvezérlés az 1. esemény esetében alkalmazható, illetve minden olyan napi esemény esetében, amelyhez magasabb hőmérséklet szükséges, mint a korábbihoz. Nyomja meg a + gombot, amíg a 13. opció meg nem jelenik, majd a Λ vagy V gombbal válassza ki a szükséges beállítást (csak akkor aktív, ha a 11. opció az 1. vagy 2. eseményre van állítva). 0 = Kizárólag az 1. eseményre alkalmazandó (gyári beállítás) 1 = Minden eseményre alkalmazandó, és azon események esetében aktív, amelyekhez magasabb hőmérsékletre van szükség a korábbi esemény során alkalmazott hőmérsékletnél. Danfoss Heating 27

28 3.1 A szerelő által választható azon funkciók áttekintése, amelyek befolyásolhatják a termosztát működését Hőmérséklet-tartomány korlátozása A szerelő felső és alsó hőmérsékleti határértékre is beprogramozhatja a termosztátot. A beállítással korlátozható a termosztát legalacsonyabb és legmagasabb hőmérsékleti értéke Hőmérséklet-felülbírálás korlátozása A szerelő korlátozhatja a programozott hőmérsékleteken felüli felülbírálási értékek számát, illetve szabályt adhat meg arra vonatkozóan, hogy a hőmérséklet-felülbírálás milyen hosszú ideig tartson Billentyűzár A szerelő korlátozhatja vagy lezárhatja a billentyűzetet annak érdekében, hogy jogosulatlan felhasználók ne változtathassák meg a programozott értékeket és a határértékek felülbírálását. Megjegyzés: Részleges billentyűzet A lakat szimbólum villog Teljes billentyűzet A lakat szimbólum folyamatosan világít 3.2 Alacsony töltöttség (csak elemes verziók esetén) Ha az elemeket nem cseréli ki az alacsony töltöttségre vonatkozó figyelmeztetés megjelenésétől számítva 15 napon belül (villogó elem szimbólum a kijelzőn), az egység kikapcsol. Normális körülmények között a termosztát lekapcsolja az általa szabályozott szelepet vagy kazánt. Szélsőséges hőmérsékleti viszonyok esetén a fűtés leállítása miatt az épület fagyásveszélynek lehet kitéve. Ennek megelőzése érdekében a szerelő beállíthatja úgy az egységet, hogy az elemek lemerülése esetén a termosztát lekapcsolás helyett bekapcsolja a rendszert. Ez nagyobb tüzelőanyag-fogyasztással jár, azonban megakadályozza, hogy az épületben károk keletkezzenek. Adott esetben ellenőrizze, hogy a szerelő helyesen állította-e be ezt a funkciót. 28 TP7001

29 Figyelem: Ha az elemek cseréjét követően az LCD nem kapcsol be azonnal, ellenőrizze, hogy az elemeket megfelelően helyezte-e be. Ne hagyja az elemeket a termékben, ha a kijelző nem aktív. Ha az elemek cseréjét követően a képernyő üres marad, részleges visszaállítást kell végrehajtani. A részleteket lásd a 29. oldalon. 4.0 Szervizintervallum-időzítő Előfordulhat, hogy az épület tulajdonosa tüzelőanyagtakarékossági okokból szervizintervallum-időzítő beállítására utasította a szerelőt. Ha be van állítva, az egység 28 nappal a szervizelés esedékességétől kezdve mindennap délben vizuális és hangjelzést ad. A hangjelzés 10 másodpercig tart, és minden órában megismétlődik. A kijelzőn megjelenik a SER felirat és a szervizelés esedékességének dátuma. A vizuális és hangjelzések mindaddig láthatók és hallhatók, amíg meg nem nyom egy gombot az egységen. Törlés esetén a riasztás a következő nap délben újraindul. A riasztást jelző szimbólum folyamatos villogással emlékeztet a szervizelés idejére. Ha a kazán szervizelésére határidőig nem kerül sor, a vizuális és hangjelzés minden délben elindul. A hangjelzés 1 percig tart, és minden órában megismétlődik. A kijelzőn megjelenik a SER felirat és a szervizelés esedékességének dátuma. A vizuális és hangjelzések mindaddig láthatók és hallhatók, amíg meg nem nyom egy gombot az egységen. Törlés esetén a riasztás a következő nap délben újraindul. A riasztást jelző szimbólum folyamatos villogással emlékeztet a szervizelés idejére. Emellett az összes felülbírálás és programozógomb le lesz tiltva, és a fűtés minden órában korlátozott ideig működhet, illetve kikapcsolva is maradhat, a szerelői beállításoktól függően. A szerelő a kazán szervizelésének részeként törölheti vagy nullázhatja a szervizidőzítőt. Ez olyan gázbiztonsági funkció, amelyet csak a szerelő érhet el. Danfoss Heating 29

30 5.0 A készülék alaphelyzetbe állítása Részleges alaphelyzetbe állítás: Nyomja meg a RESET gombot (a mikrocomputer újraindításához használatos), ha a kijelző bármilyen okból lefagy. Ez a programokat, az órát vagy a dátumot nem állítja alaphelyzetbe. A felszereléskor javasolt ezt elvégezni. Teljes felhasználói alaphelyzetbe állítás: Nyomja meg és engedje el a RESET gombot, miközben lenyomva tartja a PROG gombot. Ezzel az eseményidők és a felhasználói haladó programozási beállítások alaphelyzetbe állnak, de az idő és a dátum nem. Szerelői teljes alaphelyzetbe állítás: Ez csak a szerelő számára érhető el. A fentieken túl az összes szerelői haladó programozási beállítás a gyári értékre áll vissza, de az idő, a dátum és a szervizesedékesség dátuma nem lesz visszaállítva. 6.0 INFO gomb Az INFO gombbal különféle információk érhetők el és jeleníthetők meg, habár a hozzáférhető információk köre az egység beállításától függ. A megjeleníthető információk a következők: Következő esemény időpontja / hőmérséklete Automatikus vagy egésznapos üzemmódban az INFO gomb megnyomásának hatására a következő esemény időpontja és hőmérsékleti értéke jelenik meg. Az ehhez az eseményhez megjelenített időpont az esetleg aktív +HRS felülbírálásokat is tartalmazza. Ha a következő esemény időpontja és hőmérsékleti értéke villogva jelenik meg, akkor közelítő érték látható, mivel egy optimalizált indítás vagy késleltetett indítás aktív, illetve időzített felülbírálás fut. 30 TP7001

31 Külső hőmérséklet Ha kültéri hőmérséklet-érzékelő van felszerelve, akkor az INFO gomb megnyomásával megjeleníthető a jelenlegi külső hőmérséklet, és a gomb további megnyomásaival az elmúlt 24 órában mért legalacsonyabb (Lo) és legmagasabb (Hi) kültéri hőmérsékletek is megtekinthetők. Padlóhőmérséklet Ha padlóérzékelő van telepítve, akkor az INFO gomb megnyomásával megjeleníthető a jelenlegi padlóhőmérséklet, amelyet a ház szimbólum nélkül megjelenő hőmérő szimbólum jelez. Szerviz esedékességi dátuma Ha a szerelő/szervizmérnök beállította a szerviz esedékességi dátumát, az INFO gombbal ez is megjeleníthető. 7.0 Beállítás-referencia Felhasználói beállítások Opció Leírás Szerelő által beállított érték 1 A/B programozás engedélyezése vagy letiltása 2 Haladó másolási funkció engedélyezése vagy letiltása 3 Naptár/óra szabályai 4 Időzóna eltolása 5 LCD háttérvilágítás 10 Fagyvédelmi/termosztát üzemmód beállítása 11 Indítási módszer 12 Optimális indításvezérlés / késleltetett indítás maximális aktiválási idejének beállítása 13 Optimális indításvezérlés / késleltetett indítás eseménybeállítása Danfoss Heating 31

32 Megjegyzés szerelőknek: Az alapértelmezett beállításokon végzett módosításokat jegyezze be ebbe a táblázatba. Szerelői beállítások Opció Leírás Szerelő által beállított érték 30 Hőmérséklet-tartomány felső határának beállítása 31 Hőmérséklet-tartomány alsó határának beállítása 32 Kikapcsolás engedélyezése az alsó határnál 33 Bekapcsolás engedélyezése a felső határnál 34 Be/ki vagy időarányos üzemmód kiválasztása 35 Integrációs idő beállítása 36 Hőmérséklet-felülbírálási szabály beállítása 37 Felülbírálási szabály időtartamának beállítása 38 Reléállapot alacsony elemtöltöttség esetén (Csak elemes változatok) 40 Események száma naponta 41 Üzemmód (7 napos, 5+2 napos vagy 24 órás) 70 Billentyűzár-szabályok 71 Véletlenszerű indítás szabályai (csak 24V/230V) 72 Tulajdonos helyreferencia-száma 73 Tulajdonos termosztát-referenciaszáma 74 Naptár és óra dátumformátuma 75 LCD kikapcsolása 80 +HRS engedélyezése/tiltása 81 Termosztát kalibrációs előfeszültsége 32 TP7001

33 90 Távszenzor 1. típus definiálása (B csatlakozás) 92 Távszenzor 2. típus definiálása (C csatlakozás) 93 Távszenzor 3. típus definiálása (D csatlakozás) 93 Limitérzékelő alapértékének beállítása 94 Digitális bemeneti kapcsoló konfigurálása Danfoss Heating 33

34 34 TP7001

35 Danfoss Heating 35

36 Danfoss Kft. H-1139 Budapest Váci út 91 Telefon: (1) Telefax: (1) Cikkszám VUHSN147 08/14
