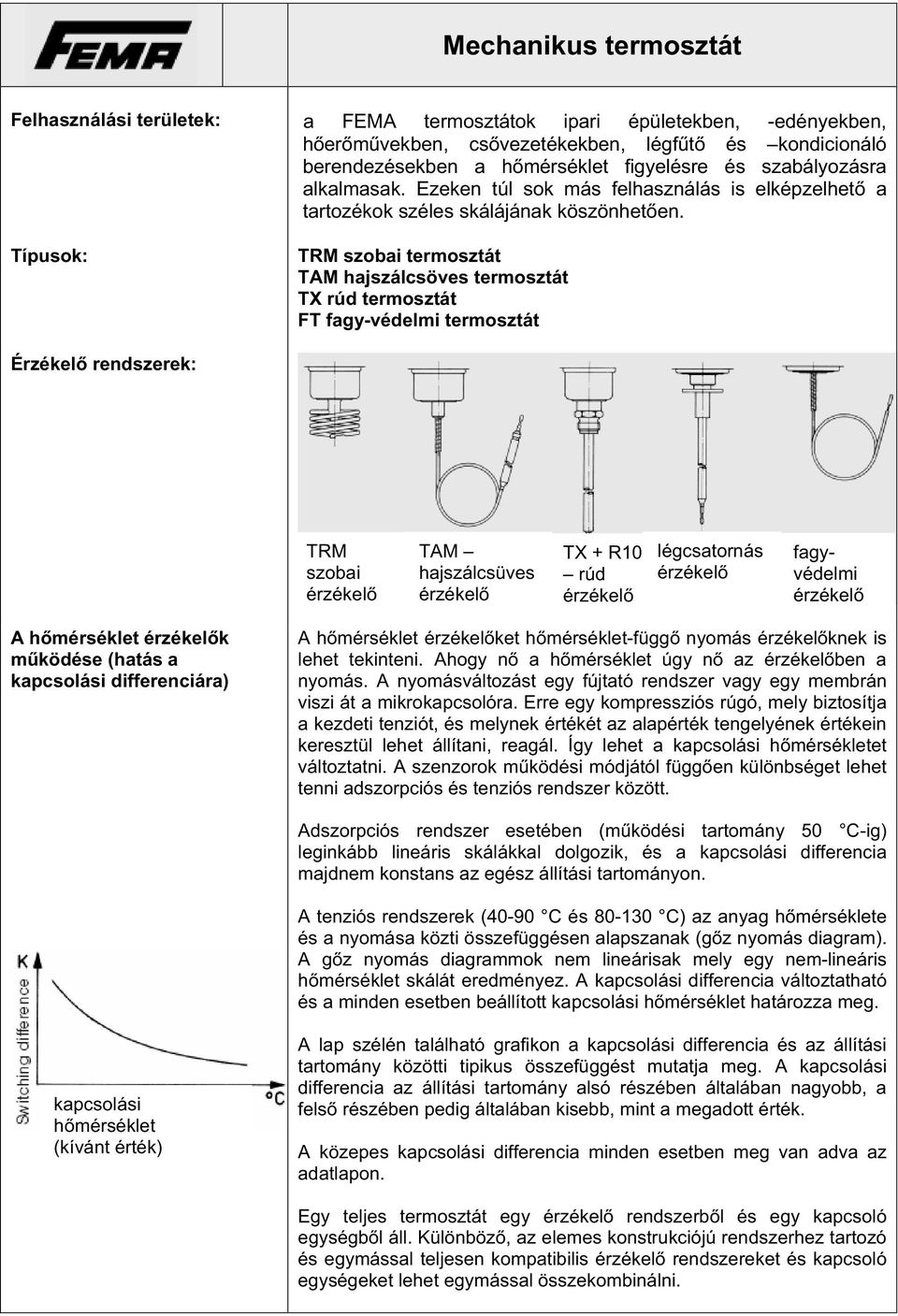

1 Mechanikus termosztát Felhasználási területek: a FEMA termosztátok ipari épületekben, -edényekben, h er m vekben, cs vezetékekben, légf t és kondicionáló berendezésekben a h mérséklet figyelésre és szabályozásra alkalmasak. Ezeken túl sok más felhasználás is elképzelhet a tartozékok széles skálájának köszönhet en. Típusok: TRM szobai termosztát TAM hajszálcsöves termosztát TX rúd termosztát FT fagy-védelmi termosztát Érzékel rendszerek: TRM szobai TAM hajszálcsüves TX + R10 rúd légcsatornás fagyvédelmi A h mérséklet k m ködése (hatás a differenciára) A h mérséklet ket h mérséklet-függ nyomás knek is lehet tekinteni. Ahogy n a h mérséklet úgy n az ben a nyomás. A nyomásváltozást egy fújtató rendszer vagy egy membrán viszi át a mikrokapcsolóra. Erre egy kompressziós rúgó, mely biztosítja a kezdeti tenziót, és melynek értékét az alapérték tengelyének értékein keresztül lehet állítani, reagál. Így lehet a h mérsékletet változtatni. A szenzorok m ködési módjától függ en különbséget lehet tenni adszorpciós és tenziós rendszer között. Adszorpciós rendszer esetében (m ködési tartomány 50 C-ig) leginkább lineáris skálákkal dolgozik, és a majdnem konstans az egész állítási tartományon. A tenziós rendszerek (40-90 C és C) az anyag h mérséklete és a nyomása közti összefüggésen alapszanak (g z nyomás diagram). A g z nyomás diagrammok nem lineárisak mely egy nem-lineáris h mérséklet skálát eredményez. A változtatható és a minden esetben beállított h mérséklet határozza meg. h mérséklet (kívánt érték) A lap szélén található grafikon a és az állítási tartomány közötti tipikus összefüggést mutatja meg. A az állítási tartomány alsó részében általában nagyobb, a fels részében pedig általában kisebb, mint a megadott érték. A közepes minden esetben meg van adva az adatlapon. Egy teljes termosztát egy rendszerb l és egy kapcsoló egységb l áll. Különböz, az elemes konstrukciójú rendszerhez tartozó és egymással teljesen kompatibilis rendszereket és kapcsoló egységeket lehet egymással összekombinálni.

2 A termosztátok legfontosabb m szaki adatai Normál verzió verzió Kapcsoló ház funkció és rajz 200 Fröccsöntött alumínium GD Al Si 12 Lebeg át kontakt. A nyomás növekedésével az egy-pólust 3-1-r l 3-2-re kapcsolja át. 700 Fröccsöntött alumínium GD Al Si 12 Lebeg át kontakt. A nyomás növekedésével az egypólust 3-1-r l 3-2-re kapcsolja át. kapacitás (csak mikrokapcsolóval ellátott típusoknál) Védettségi osztály (függ leges pozícióban) Ex védettségi osztály PTB jóváhagyás Elektromos csatlakozás Kábel bemenet Küls h mérséklet pont Anyag h mérséklet 8 A 250 VAC-nál 5 A 250 VAC-nál induktív 8 A 24 VDC-nál 0.3 A 250 VDC-nál tetsz leges, leginkább függ leges IP 54 (igény szerint a ZF351 szerinti IP 65) - - DIN es csatlakozó Pg t l +75 C-ig a tengelyen állítható állítható, vagy nem állítható (lásd típus áttekintés) max. 70 C, rövid id re 85 C 3 A 250 VAC-nál 2 A 250 VAC-nál induktív 3A 24VDC-nál 0.03 A 250 V DC-nál függ leges IP 65 Eex de IIC T6 tesztelve az EN 50014/50018/500/19 (CENELEC)- nek megfelel en. Ex-90.C Csatlakozó Pg t l +60 C-ig a tengelyen állítható, a csatlakozó doboz fedelének eltávolítása után nem állítható max. 60 C Vibrációs er Szigetelési értékek 4 g-ig nincs említést érdeml eltérés. Nagyobb gyorsulásnál a kissé lecsökken. 25 g fölötti használat nem megengedett. III-as túlfeszültség kategória, 3-as szennyez anyag osztály, referencia csúcs feszültség 4000 V, a DIN VDE (01.89)-nek való megfelelés meger sítésre került.

3 A termosztátok beállítása Termosztátok Általános technikai információk Az alsó pont beállítása: A kívánt érték xs, az alsó pontnak felel meg (h mérséklet esésnél), a fels pont xo (h mérséklet emelkedésnél) a értékével magasabb xd. A h mérséklet beállítása (Kívánt érték beállítás) A skála felett található süllyesztett csavart kb. 2 fordulatnyit ki kell lazítani az állítás elvégzése el tt, majd az állítás után újra meg kell húzni. A h mérsékletet a tengellyel lehet beállítani. A beállított h mérsékletet a skáláról lehet leolvasni. A beállított érték és a pont közötti kis eltérések elkerülhetetlenek az k és rugók karakterisztikájának t rései és szórásai, és a kapcsoló mozgó alkatrészeinek súrlódása miatt. Alapvet en a termosztátok úgy vannak beállítva, hogy a kívánt érték és az aktuális h mérséklet a középtartományban esnek leginkább egybe. Bármilyen lehetséges eltérés egyenletesen oszlik szét valamelyik oldalon. Jobbra történ elforgatás alacsony h mérséklet Balra történ elforgatás magas h mérséklet A megváltoztatása (csak TRMV-vel ellátott kapcsoló egységeken) h mérséklet A megváltoztatása az állító tengelyen belüli menetes rúd elforgatásával történik. Az alsó pont nem változik meg a megváltoztatásának hatására, csak a fels pont tolódik el annyival, amennyi a értékének megváltozása. A csavar egy teljes fordulata a differenciát a teljes tartomány ¼-val változtatja meg. Ügyeljen a következ kre, ha változtatást eszközöl: h mérséklet: Jobbra történ elforgatás alacsony h mérséklet Balra történ elforgatás magas h mérséklet : Jobbra történ elforgatás nagyobb Balra történ elforgatás kisebb Elektromos csatlakozás DIN es csatlakozó. Kábel bemenet Pg 11.Maximális kábel átmér : 10 mm. Kábel kivezetés 4 irányba lehetséges ra egymástól. Csatlakozási rajz: lásd 10. oldal.

4 Termosztátok Általános technikai információk H mérséklet határoló manuális újracsatlakoztatási blokkal (fagy-véd termosztát) A fagyvéd termosztátokat mechanikus reteszeléssel lehet elkészíteni. Ha elérjük a skálán beállított értéket, a mikrokapcsoló átkapcsol, és abban a pozícióban marad. A záró szerkezetet a nyitógomb megnyomásával lehet kioldani (melyet egy, a kapcsoló egység skála oldalán található, piros gomb jelez). Típustól függ en a retesz érték növekedésre, vagy esésre reagál. A kioldás csak akkor történhet meg, ha a h mérséklet egy bizonyos értékkel lecsökkent, vagy abban az esetben ha a zárás az alsó pontnál történik, a h mérséklet egy bizonyos mennyiséggel megn. Figyelem: A kioldó gombot üzembe helyezés el tt meg kell nyomni. rajz: lásd ZFT 206 (10. oldal) Az állító tengely lezárása A kívánt érték és a pont beállításához használt tengelyt a záró alkatrészekkel be lehet fedni és le lehet zárni, melyek rendelkezésre álló kiegészít k (típusmegnevezés P2), mely egy záró lemezt és egy csillag csavart tartalmaz. A záró részeket kés bb is fel lehet szerelni. Ezek a fényezett állító csavarokat is befedik. Pontosság A cégünknél elvégzett, széles kör tesztelések, és felhatalmazott szervek által elvégzett t rés tesztek azt mutatják, hogy az FEMA termosztátok pontossága egy ciklust felölel munka periódust feldolgozó listán szerepl legkisebb ± 5%-os értékén belül van, feltételezve természetesen, hogy az egységeket sosem terhelték a megengedett maximális h mérsékletnél nagyobb h mérséklettel. A pontosság mindig független a beállított kívánt értékt l. Ha lehetséges, a függ leges pozíció a legkedvez bb. IP 54-es védettségi osztály garantálva a DIN el írásai szerint, függ leges felszerelés esetére. A védettségi osztály megváltozhat más felszerelési pozíció esetén. A termosztát szabadban történ installálása Az FEMA termosztátok a szabadban is installálhatóak, csak függ leges pozícióban. 0 C-nál alacsonyabb h mérséklet esetén ügyeljen arra, hogy az nél és a kapcsoló egységben ne keletkezzen kondenzáció.

5 Típus széria TR M szaki adatok (Ex-verzióra nem vonatkozik) Ház Fröccsöntött fém GDAISi 12 to DIN Opcionális Max. környezeti h mérséklet 70 C, 60 C Ex-verziónál. Kapilláris cs Cu kapilláris cs, 1.5 m hosszú Érzékel patron 8 mm, 100 mm hosszú, anyaga: Cu Kontakt Egy pólusú átkapcsolás. kapacitás 8 (5) A 250 V AC. Védettségi osztály IP 54 DIN nek megfelel en (függ leges felszerelés esetén). Installáció H mérséklett merül szondával, vagy merül szonda nélkül edényekbe, légcsatornákba, stb., 2 db félgömb fej ( 4) csavarral. Állítás A skála értéke az alsó pontnak felel meg (csökken h mérsékletnél), a fels pont a differenciával nagyobb érték. Csatlakozó DIN es (3-pólusú + földelés) elérhet a csatlakozó doboz fedelének eltávolítása után. Kábelbemenet Pg 11, maximális kábelátmér 10 mm. h mérséklet Csavarhúzó segítségével a beállító tengelyen (elérhet a csatlakozó doboz fedelének eltávolítása után) állítható. Nem állítható. Méretek Hajszálcsöves termosztátok 1.5 m-es hajszálcs vel A kapilláris cs végén található patron a szenzor aktív (h mérséklet érzéken) része. A kapilláris cs menti h mérsékletváltozás nem befolyásolja a pontot. Nyomás alatt lév edényekben az k nyomásmentes installációja is megoldható merül szondák alkalmazásával. Típus TAM 022 TAM 150 TAM 490 TAM 813 Állíthatósági tartomány -20-tól +20 C +10-t l +50 C +40-t l +90 C +80-tól +130 C Ex-proof-Design Eex de IIC T6 (m szaki adatok lásd 10. oldal) Típus Ex-TAM 022 Ex-TAM 150 Ex-TAM 490 Ex-TAM 813 Állíthatósági tartomány -20-tól +20 C +10-t l +50 C +40-t l +90 C +80-tól +130 C (közép érték) (közép érték) Maximális megengedhet h mérséklet az nél 125 C 150 C Maximális megengedhet h mérséklet az nél 125 C 150 C Tenderez szöveg Kapilláris csöves termosztátok, TAM típusú, Állíthatósági tartomány -tól C-ig Kapilláris cs hossz 1.5 m, fröccsöntött fém DIN es csatlakozóval. Tartozékok Merül szondák Egyéb tartozékok, lásd 18. oldal (H2-es fali keret, R4-es R5-ös kapilláris cs szigetel hüvely).
