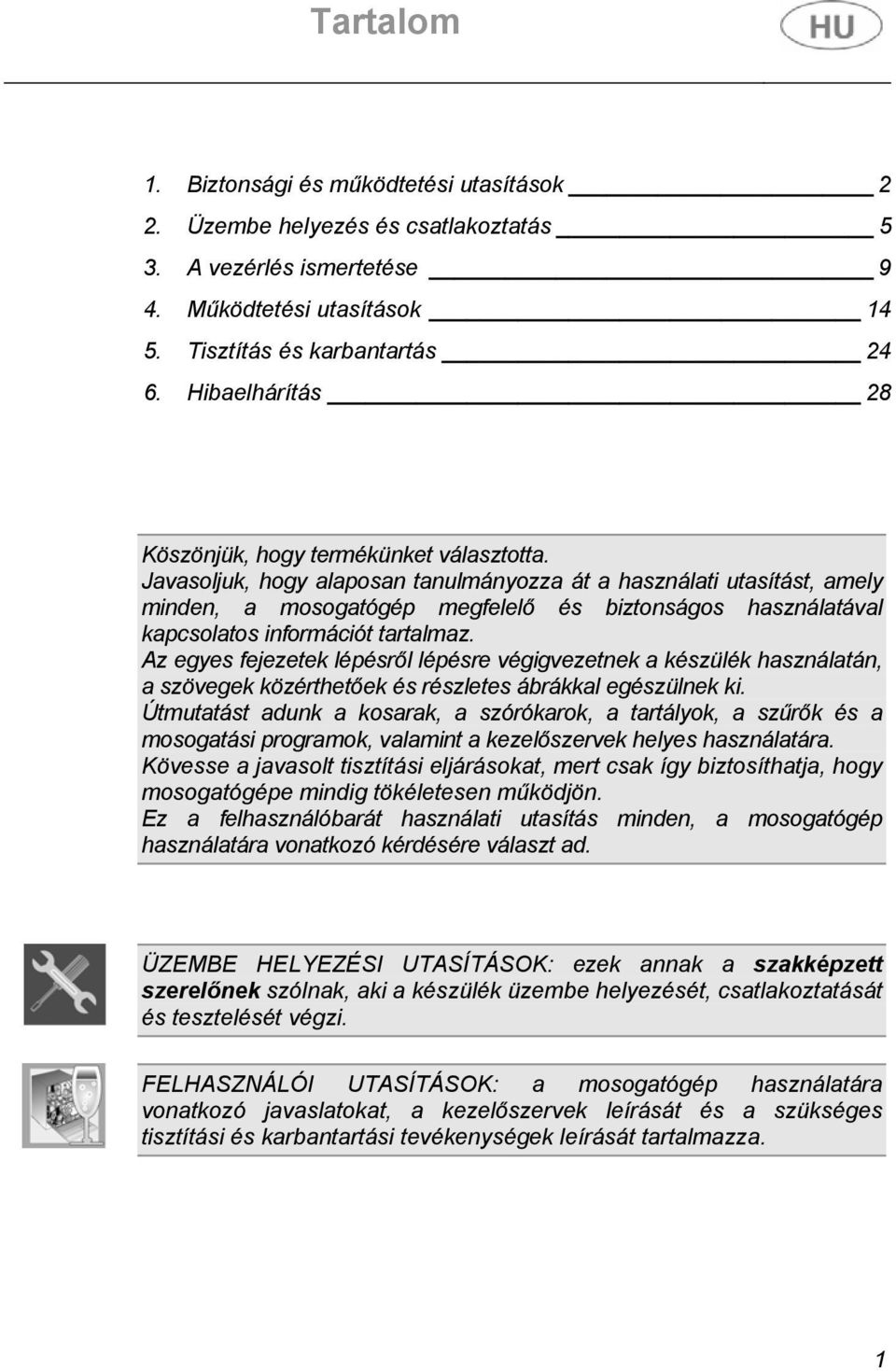

1 Tartalom 1. Biztonsági és működtetési utasítások 2 2. Üzembe helyezés és csatlakoztatás 5 3. A vezérlés ismertetése 9 4. Működtetési utasítások Tisztítás és karbantartás Hibaelhárítás 28 Köszönjük, hogy termékünket választotta. Javasoljuk, hogy alaposan tanulmányozza át a használati utasítást, amely minden, a mosogatógép megfelelő és biztonságos használatával kapcsolatos információt tartalmaz. Az egyes fejezetek lépésről lépésre végigvezetnek a készülék használatán, a szövegek közérthetőek és részletes ábrákkal egészülnek ki. Útmutatást adunk a kosarak, a szórókarok, a tartályok, a szűrők és a mosogatási programok, valamint a kezelőszervek helyes használatára. Kövesse a javasolt tisztítási eljárásokat, mert csak így biztosíthatja, hogy mosogatógépe mindig tökéletesen működjön. Ez a felhasználóbarát használati utasítás minden, a mosogatógép használatára vonatkozó kérdésére választ ad. ÜZEMBE HELYEZÉSI UTASÍTÁSOK: ezek annak a szakképzett szerelőnek szólnak, aki a készülék üzembe helyezését, csatlakoztatását és tesztelését végzi. FELHASZNÁLÓI UTASÍTÁSOK: a mosogatógép használatára vonatkozó javaslatokat, a kezelőszervek leírását és a szükséges tisztítási és karbantartási tevékenységek leírását tartalmazza. 1

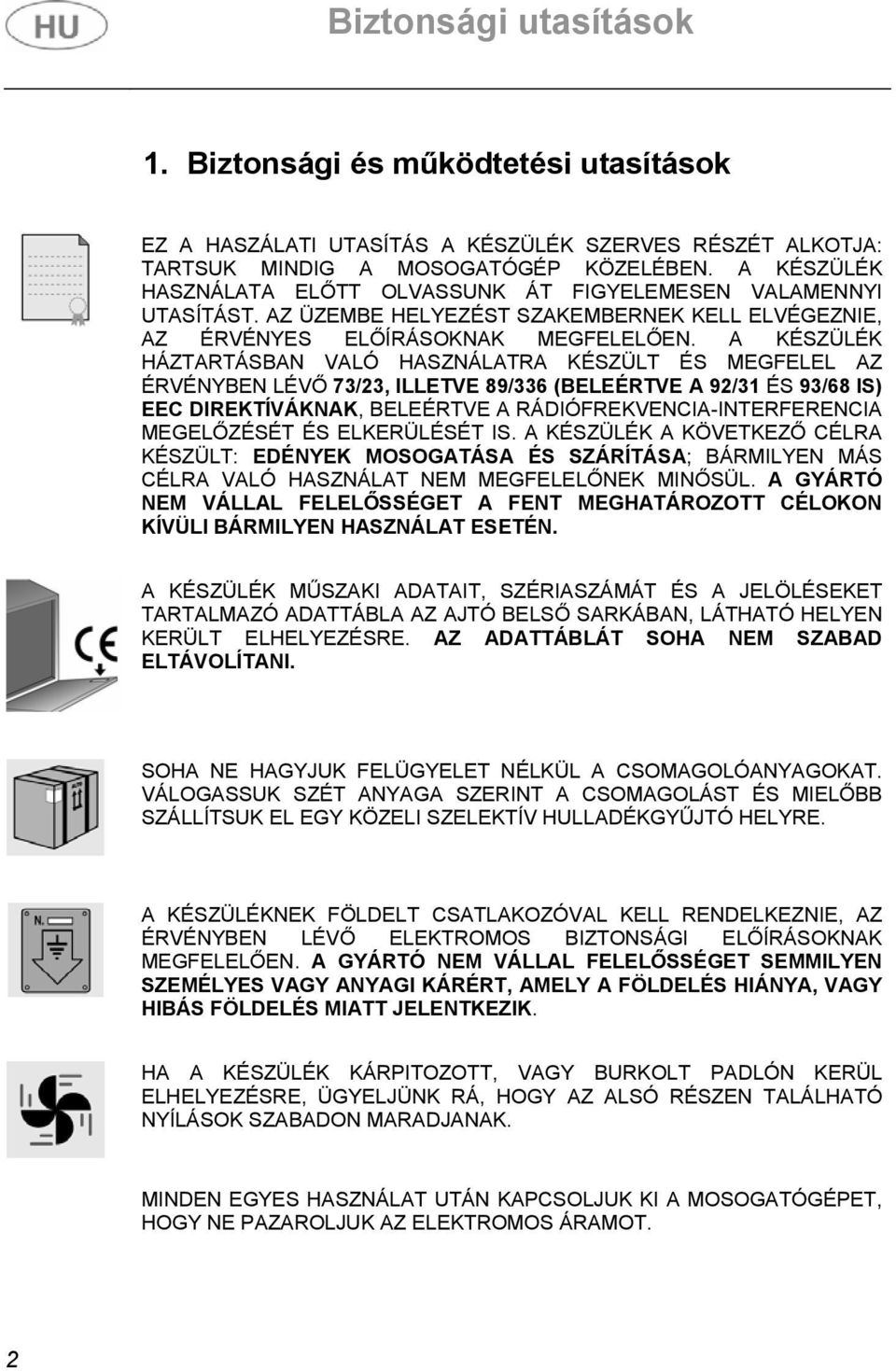

2 Biztonsági utasítások 1. Biztonsági és működtetési utasítások EZ A HASZÁLATI UTASÍTÁS A KÉSZÜLÉK SZERVES RÉSZÉT ALKOTJA: TARTSUK MINDIG A MOSOGATÓGÉP KÖZELÉBEN. A KÉSZÜLÉK HASZNÁLATA ELŐTT OLVASSUNK ÁT FIGYELEMESEN VALAMENNYI UTASÍTÁST. AZ ÜZEMBE HELYEZÉST SZAKEMBERNEK KELL ELVÉGEZNIE, AZ ÉRVÉNYES ELŐÍRÁSOKNAK MEGFELELŐEN. A KÉSZÜLÉK HÁZTARTÁSBAN VALÓ HASZNÁLATRA KÉSZÜLT ÉS MEGFELEL AZ ÉRVÉNYBEN LÉVŐ 73/23, ILLETVE 89/336 (BELEÉRTVE A 92/31 ÉS 93/68 IS) EEC DIREKTÍVÁKNAK, BELEÉRTVE A RÁDIÓFREKVENCIA-INTERFERENCIA MEGELŐZÉSÉT ÉS ELKERÜLÉSÉT IS. A KÉSZÜLÉK A KÖVETKEZŐ CÉLRA KÉSZÜLT: EDÉNYEK MOSOGATÁSA ÉS SZÁRÍTÁSA; BÁRMILYEN MÁS CÉLRA VALÓ HASZNÁLAT NEM MEGFELELŐNEK MINŐSÜL. A GYÁRTÓ NEM VÁLLAL FELELŐSSÉGET A FENT MEGHATÁROZOTT CÉLOKON KÍVÜLI BÁRMILYEN HASZNÁLAT ESETÉN. A KÉSZÜLÉK MŰSZAKI ADATAIT, SZÉRIASZÁMÁT ÉS A JELÖLÉSEKET TARTALMAZÓ ADATTÁBLA AZ AJTÓ BELSŐ SARKÁBAN, LÁTHATÓ HELYEN KERÜLT ELHELYEZÉSRE. AZ ADATTÁBLÁT SOHA NEM SZABAD ELTÁVOLÍTANI. SOHA NE HAGYJUK FELÜGYELET NÉLKÜL A CSOMAGOLÓANYAGOKAT. VÁLOGASSUK SZÉT ANYAGA SZERINT A CSOMAGOLÁST ÉS MIELŐBB SZÁLLÍTSUK EL EGY KÖZELI SZELEKTÍV HULLADÉKGYŰJTÓ HELYRE. A KÉSZÜLÉKNEK FÖLDELT CSATLAKOZÓVAL KELL RENDELKEZNIE, AZ ÉRVÉNYBEN LÉVŐ ELEKTROMOS BIZTONSÁGI ELŐÍRÁSOKNAK MEGFELELŐEN. A GYÁRTÓ NEM VÁLLAL FELELŐSSÉGET SEMMILYEN SZEMÉLYES VAGY ANYAGI KÁRÉRT, AMELY A FÖLDELÉS HIÁNYA, VAGY HIBÁS FÖLDELÉS MIATT JELENTKEZIK. HA A KÉSZÜLÉK KÁRPITOZOTT, VAGY BURKOLT PADLÓN KERÜL ELHELYEZÉSRE, ÜGYELJÜNK RÁ, HOGY AZ ALSÓ RÉSZEN TALÁLHATÓ NYÍLÁSOK SZABADON MARADJANAK. MINDEN EGYES HASZNÁLAT UTÁN KAPCSOLJUK KI A MOSOGATÓGÉPET, HOGY NE PAZAROLJUK AZ ELEKTROMOS ÁRAMOT. 2

3 Biztonsági utasítások AZ ELAVULT KÉSZÜLÉKEKET HASZNÁLHATATLANNÁ KELL TENNI. MIUTÁN A FALI CSATLAKOZÓBÓL KIHÚZTUK, VÁGJUK EL A KÉSZÜLÉK CSATLAKOZÓ KÁBELÉT, ÉS TEGYÜNK BIZTONSÁGOSSÁ VALAMENNYI OLYAN ALKOTÓRÉSZT, AMI VESZÉLYES LEHET GYEREKEK SZÁMÁRA (ZÁRAK, AJTÓK, STB.). A KÉSZÜLÉK AZ ELEKTROMOS ÉS ELEKTRONIKUS BERENDEZÉSEK LESELEJTEZÉSÉRŐL SZÓLÓ 2002/96/EC (WEEE) DIREKTÍVÁNAK MEGFELELŐEN VAN JELÖLVE. HA BIZTOSÍTJUK A KÉSZÜLÉK LESELEJTEZÉS UTÁNI MEGFELELŐ TÁROLÁSÁT, MEGELŐZHETJÜK A KÖRNYEZETRE VAGY EMBERI EGÉSZSÉGRE GYAKOROLT ESETLEGES NEGATÍV KÖVETKEZMÉNYEKET, AMELYEK AKKOR LÉPNÉNEK FEL, HA NEM MEGFELELŐEN KEZELNÉNK A TERMÉKET LESELEJTEZÉS UTÁN. A JELZÉS A TERMÉKEN, VAGY A TERMÉKET KÍSÉRŐ DOKUMENTÁCIÓN AZT JELÖLI, HOGY A KÉSZÜLÉKET NEM SZABAD HÁZTARTÁSI HULLADÉKKÉNT KEZELNI, HANEM AZ ELEKTROMOS ÉS ELEKTRONIKUS KÉSZÜLÉKEK ÚJRAFELDOLGOZÁSÁVAL FOGLALKOZÓ GYŰJTŐHELYEN KELL LEADNI. A TÁROLÁSNAK A HELYI KÖRNYEZETVÉDELMI ELŐÍRÁSOKNAK MEGFELELŐEN KELL TÖRTÉNNIE. RÉSZLETESEBB INFORMÁCIÓÉRT FORDULJUNK AZ ILLETÉKES HELYI HIVATALHOZ, A KOMMUNÁLIS HULLADÉK GYŰJTÉSÉVEL FOGLALKOZÓ SZOLGÁLATHOZ, VAGY AHHOZ AZ ÜZLETHEZ, AHOL A KÉSZÜLÉKET VÁSÁROLTUK. MŰKÖDÉSI HIBA ESETÉN KAPCSOLJUK KI A KÉSZÜLÉKET, SZAKÍTSUK MEG AZ ELEKTROMOS CSATLAKOZÁST ÉS ZÁRJUK EL A VIZET. A SZÁLLÍTÁS SORÁN MEGSÉRÜLT KÉSZÜLÉKET NE HASZNÁLJUK, HA KÉTSÉGEINK VANNAK, LÉPJÜNK KAPCSOLATBA AZ ÉRTÉKESÍTŐVEL. A KÉSZÜLÉKET A GYÁRTÓ UTASÍTÁSAINAK MEGFELELŐEN, VAGY SZAKEMBER ÁLTAL KELL ÜZEMBE HELYEZNI ÉS CSATLAKOZTATNI. A MOSOGATÓGÉPET KIZÁRÓLAG FELNŐTTEK HASZNÁLHATJÁK. SZELLEMI VAGY TESTI FOGYATÉKKAL ÉLŐ SZEMÉLYEK KIZÁRÓLAG A BIZTONSÁGUKÉRT FELELŐS SZEMÉLY FELÜGYELETE MELLETT HASZNÁLHATJÁK A GÉPET. TARTSUK TÁVOL A GYERMEKEKET A MOSOGATÓSZEREKTŐL ÉS A CSOMAGOLÓANYAGOKTÓL (MŰANYAG ZACSKÓK, HUNGAROCELL, STB.) ÉS NE ENGEDJÜNK ŐKET A GÉP KÖZELÉBE VAGY A GÉPPEL JÁTSZANI, MIVEL A MOSOGATÓGÉP OLYAN MOSOGATÓSZER-MARADVÁNYOKAT TARTALMAZHAT, AMELYEK TARTÓS KÁROSODÁST OKOZHATNAK A SZEMBEN, SZÁJBAN VAGY TOROKBAN, ESETLEG FULLADÁSHOZ VEZETHETNEK. NE TEGYÜNK A GÉPBE OLYAN OLDÓSZEREKET, MINT ALKOHOL VAGY TERPENTIN, MERT EZEK ROBBANÁST OKOZHATNAK. NE TEGYÜNK A GÉPBE OLYAN EDÉNYEKET, AMELYEK HAMUVAL, VIASSZAL VAGY FESTÉKKEL SZENNYEZETTEK. 3

4 Biztonsági utasítások A KÉSZÜLÉK NYITOTT AJTAJÁRA VALÓ RÁTÁMASZKODÁS, VAGY RÁÜLÉS A GÉP FELDŐLÉSÉT EREDMÉNYEZHETI, ÍGY VESZÉLYES AZ EMBEREKRE NÉZVE. SOHA NE HAGYJUK NYITVA A KÉSZÜLÉK AJTAJÁT, MERT AZ EMBEREK MEGBOTOLHATNAK BENNE. SOHA NE IGYUK MEG A MOSOGATÁSI PROGRAM VÉGÉN ÉS A SZÁRÍTÁSI PROGRAM ELŐTT AZ EDÉNYEKBEN, VAGY A GÉPBEN MARADT VIZET. A KÉSEKET ÉS MÁS ÉLES ESZKÖZÖKET ÉLÜKKEL LEFELÉ HELYEZZÜK EL AZ EVŐESZKÖZ-KOSÁRBAN, VAGY VÍZSZINTESEN A FELSŐ KOSÁRBAN. ÜGYELJÜNK ARRA, HOGY MEG NE SÉRTSÜK MAGUNKAT ÉS ARRA IS, HOGY AZ EVŐESZKÖZÖK NE LÓGJANAK KI A KOSÁRBÓL. AQUASTOP MODELLEK AZ AQUASTOP BERENDEZÉS VÍZSZIVÁRGÁS ESETÉN TÚLFOLYÁS ELLENI VÉDELMET BIZTOSÍT. HA A BERENDEZÉS ELZÁRÓDOTT, HÍVJUNK SZAKEMBERT, HOGY MEGÁLLAPÍTSA ÉS KIJAVÍTSA A HIBÁT. AZ AQUASTOP BERENDEZÉSSEL ELLÁTOTT KÉSZÜLÉKEKNÉL A VÍZBEVEZETŐ CSŐBEN VAN EGY MÁGNESTEKERCS. NE VÁGJUK EL A CSÖVET ÉS ÜGYELJÜNK RÁ, HOGY A MÁGNESTEKERCS NE ESSEN VÍZBE. HA A VÍZBEVEZETŐ CSŐ MEGSÉRÜL, KAPCSOLJUK KI A KÉSZÜLÉKET ÉS ZÁRJUK EL A VÍZCSAPOT. ÜZEMBE HELYEZÉS UTÁN AZONNAL FUTTASSUNK LE EGY GYORS TESZTET A KÉSZÜLÉKEN, AZ ALÁBBI UTASÍTÁSOKAT KÖVETVE. HA A MOSOGATÓGÉP NEM MŰKÖDIK MEGFELELŐEN, KAPCSOLJUK KI ÉS HÍVJUK KI A LEGKÖZELEBBI SZERVIZT. NE PRÓBÁLJUK MAGUNK MEGJAVÍTANI A HIBÁT. A MOSOGATÓGÉP MEGFELEL VALAMENNYI ÉRVÉNYES BIZTONSÁGI, ILLETVE ELEKTROMOS KÉSZÜLÉKEKRE VONATKOZÓ ELŐÍRÁSNAK. A MŰSZAKI ELLENŐRZÉSEKET CSAK KÉPZETT ÉS ARRA FELHATALMAZOTT SZAKEMBEREK VÉGEZHETIK: ARRA NEM FELHATALMAZOTT SZEMÉLYEK ÁLTAL VÉGZETT BEAVATKOZÁSOK ÉRVÉNYTELENÍTIK A GARANCIÁT ÉS VESZÉLYT JELENTHETNEK A FELHASZNÁLÓRA NÉZVE IS. A gyártó nem vállalja a felelősséget az olyan személyi vagy anyagi károkért, amelyek a fenti utasítások be nem tartásából, a készülék alkatrészeivel való babrálásból, vagy nem eredeti alkatrészek használatából erednek. 4

5 Üzembe helyezési utasítások 2. Üzembe helyezés és csatlakoztatás Távolítsuk el a hungarocell kosár-rögzítőket. Helyezzük el a készüléket a kívánt üzembe helyezés helyén. A készülék hátsó fala vagy oldalai állhatnak fal vagy más konyhai bútorelem mellett. Ha a mosogatógép hőforrás mellett kerül üzembe helyezésre, szereljük fel rá a speciális szigetelő lapot, hogy megakadályozzuk a túlhevülést és az esetleges működési zavart. A stabilitás biztosítása érdekében a beépíthető mosogatógépeket csak folyamatos munkalap alá építsük be és rögzítsük a szomszédos elemekhez. Az üzembe helyezés megkönnyítése érdekében a vízbevezető és elvezető csövek bármilyen irányban elhelyezhetők; ügyeljünk rá, hogy a csövek ne csavarodjanak, vagy nyomódjanak össze, illetve ne legyenek túl szorosra húzva. Ha a csövek a helyükre kerültek, ne felejtsük el meghúzni a zárógyűrűt a megfelelő irányba. Egy legalább 8 cm átmérőjű lyukra van szükség az áramvezeték és a csövek átvezetéséhez. Állítható lábai segítségével egyenlítsük ki a készüléket a padlón. Ez feltétlenül szükséges a mosogatógép megfelelő működéséhez. Szigorúan tilos a mosogatógépet kerámia főzőlap alá beépíteni. Hagyományos főzőlap alá be lehet építeni a mosogatógépet, feltéve, hogy a munkalap nem törik meg és hogy mind a mosogatógép, mind a főzőlap megfelelően és biztonságosan vannak beszerelve úgy, hogy semmilyen veszély nem lép fel. Amennyiben a mosogatógépet más berendezés(ek) mellett kívánjuk elhelyezni, fontos, hogy a berendezés(ek) gyártóinak összes (a minimális távolságokra, beüzemelés módjára, stb.) vonatkozó javaslatait tartsuk be. A mosogatógép mindössze egy állítható lábbal rendelkezik, amely a készülék hátsó részén helyezkedik el. A láb állítása a készülék elülső lenti részén található csavar elforgatásával történik. 2.1 Vízcsatlakozás A dugulás vagy más károsodás veszélyének megelőzése: ha a vízcső új vagy hosszabb ideig nem használtuk, a vízvezetékre való csatlakoztatás előtt ellenőrizzük, hogy a víz tiszta és szennyeződéstől mentes-e, hogy megelőzzük a készülék esetleges meghibásodását. A mosogatógép csatlakoztatásához csakis új csövet használjunk és soha ne használjunk régi vagy már használt csövet. 5

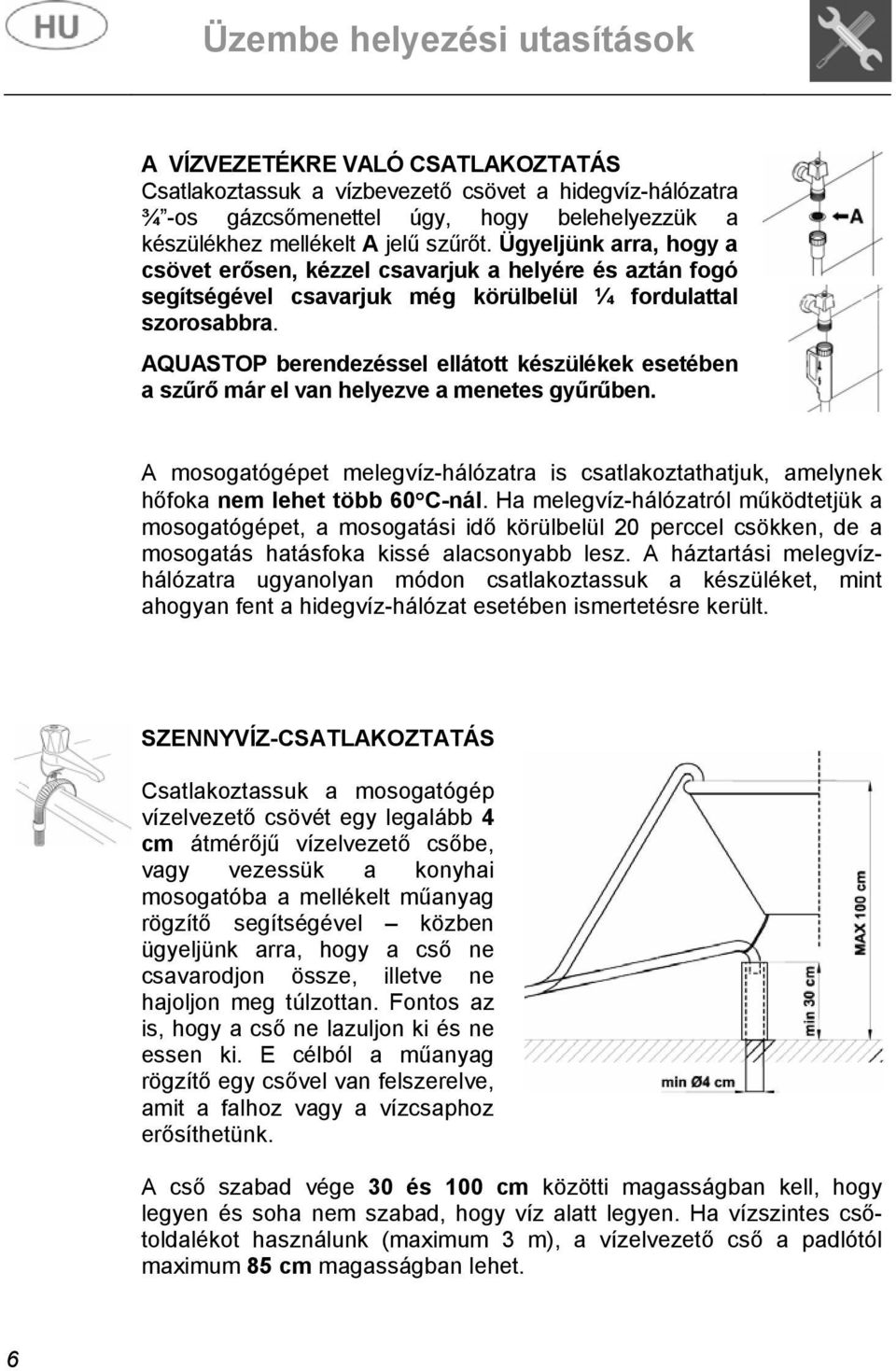

6 Üzembe helyezési utasítások A VÍZVEZETÉKRE VALÓ CSATLAKOZTATÁS Csatlakoztassuk a vízbevezető csövet a hidegvíz-hálózatra ¾ -os gázcsőmenettel úgy, hogy belehelyezzük a készülékhez mellékelt A jelű szűrőt. Ügyeljünk arra, hogy a csövet erősen, kézzel csavarjuk a helyére és aztán fogó segítségével csavarjuk még körülbelül ¼ fordulattal szorosabbra. AQUASTOP berendezéssel ellátott készülékek esetében a szűrő már el van helyezve a menetes gyűrűben. A mosogatógépet melegvíz-hálózatra is csatlakoztathatjuk, amelynek hőfoka nem lehet több 60 C-nál. Ha melegvíz-hálózatról működtetjük a mosogatógépet, a mosogatási idő körülbelül 20 perccel csökken, de a mosogatás hatásfoka kissé alacsonyabb lesz. A háztartási melegvízhálózatra ugyanolyan módon csatlakoztassuk a készüléket, mint ahogyan fent a hidegvíz-hálózat esetében ismertetésre került. SZENNYVÍZ-CSATLAKOZTATÁS Csatlakoztassuk a mosogatógép vízelvezető csövét egy legalább 4 cm átmérőjű vízelvezető csőbe, vagy vezessük a konyhai mosogatóba a mellékelt műanyag rögzítő segítségével közben ügyeljünk arra, hogy a cső ne csavarodjon össze, illetve ne hajoljon meg túlzottan. Fontos az is, hogy a cső ne lazuljon ki és ne essen ki. E célból a műanyag rögzítő egy csővel van felszerelve, amit a falhoz vagy a vízcsaphoz erősíthetünk. A cső szabad vége 30 és 100 cm közötti magasságban kell, hogy legyen és soha nem szabad, hogy víz alatt legyen. Ha vízszintes csőtoldalékot használunk (maximum 3 m), a vízelvezető cső a padlótól maximum 85 cm magasságban lehet. 6

7 Üzembe helyezési utasítások 2.2 Elektromos csatlakoztatás és biztonsági előírások ELLENŐRIZZE, HOGY A HÁLÓZATI FESZÜLTSÉG ÉS FREKVENCIA MEGFELEL-E A GÉP AJTAJÁNAK BELSŐ SZÉLÉRE HELYEZETT TÍPUSTÁBLÁN SZEREPLŐ PARAMÉTEREKNEK. AZ CSATLAKOZÓVEZETÉK DUGÓJA ÉS A HOZZÁVALÓ CSATLAKOZÓALJZAT UGYANOLYAN TÍPUSÚ KELL, HOGY LEGYEN, TOVÁBBÁ MINDKETTŐNEK MEG KELL FELELNIE AZ AKTUÁLIS ELŐÍRÁSOKNAK, SZABVÁNYOKNAK. A CSATLAKOZÓDUGÓNAK A KÉSZÜLÉK BEÉPÍTÉSE UTÁN IS KÖNNYEN ELÉRHETŐNEK KELL LENNIE. A CSATLAKOZÓDUGÓT SOHA NE AZ CSATLAKOZÓVEZETÉK MEGRÁNTÁSÁVAL HÚZZA KI AZ ALJZATBÓL. HA A CSATLAKOZÓKÁBEL MEGSÉRÜL, CSERÉJÉT A GYÁRTÓVAL VAGY A HIVATALOS MÁRKASZERVIZZEL VÉGEZTESSE EL. A TÚLMELEGEDÉS VAGY GYULLADÁS VESZÉLYÉNEK ELKERÜLÉSE ÉRDEKÉBEN ADAPTER VAGY HOSSZABBÍTÓ KÁBEL HASZNÁLATA NEM MEGENGEDETT. ABBAN AZ ESETBEN, HA A BERENDEZÉSEN NEM TALÁLHATÓ HÁLÓZART CSATLAKOZÓ, CSAK VEZETÉK: AZ ÁRAMELLÁTÁSI VEZETÉKET EGY MINDEN SARKON CSATLAKOZTATOTT MEGSZAKÍTÓVAL KELL FELSZERELNI, AMELYNEK A HÉZAGTÁVOLSÁGA NEM KISEBB MINT 3.5MM, ÉS AMELY EGY KÖNNYEN ELÉRHETŐ HELYZETBEN TALÁLHATÓ. AZ ELEKTROMOS HÁLÓZATI CSATLAKOZÁST KIZÁRÓLAG SZAKKÉPZETT SZERELŐ VÉGEZHETI EL AZ ALÁBBI KAPCSOLÁSI ÁBRA ÚTMUTATÁSAINAK ÉS AZ ÉRVÉNYES TÖRVÉNYI SZABÁLYOZÁSOKNAK MEGFELELŐEN. L = barna N = sötétkék = sárga-zöld A csatlakozóvezeték meghibásodása esetén a kockázatok elkerülése érdekében a vezetéket a gyártóval vagy hivatalos márkaszervizzel cseréltesse ki. 7

8 CSAK NAGY-BRITANNIA VONATKOZÁSÁBAN: A KÉSZÜLÉKNEK FÖLDELTNEK KELL LENNIE. A biztosíték cseréje Ha a készülék elektromos vezetéke BS 1363A 13amp biztosítékkal ellátott dugóval rendelkezik, az ilyen típusú biztosíték cseréjéhez használjunk BS 1362 típusú, A.S.T.A. által elfogadott biztosítékot és a következőképpen járjunk el: 1. Távolítsuk el a biztosíték A jelű fedelét és a B jelű biztosítékot. 2. Helyezzük a 13A cserebiztosítékot a fedélbe. 3. Helyezzük vissza mindkettőt a dugóba. A biztosíték cseréjekor a biztosíték fedelét mindig vissza kell helyezni ha a fedél elvész, a dugót nem szabad használni mindaddig, amíg a fedél pótlásra nem kerül. A megfelelő visszahelyezést a dugó alján látható jelölés (színek vagy dombornyomott szavak) könnyíti meg. Biztosítékfedelet a helyi villamossági szaküzletben vásárolhatunk. 8

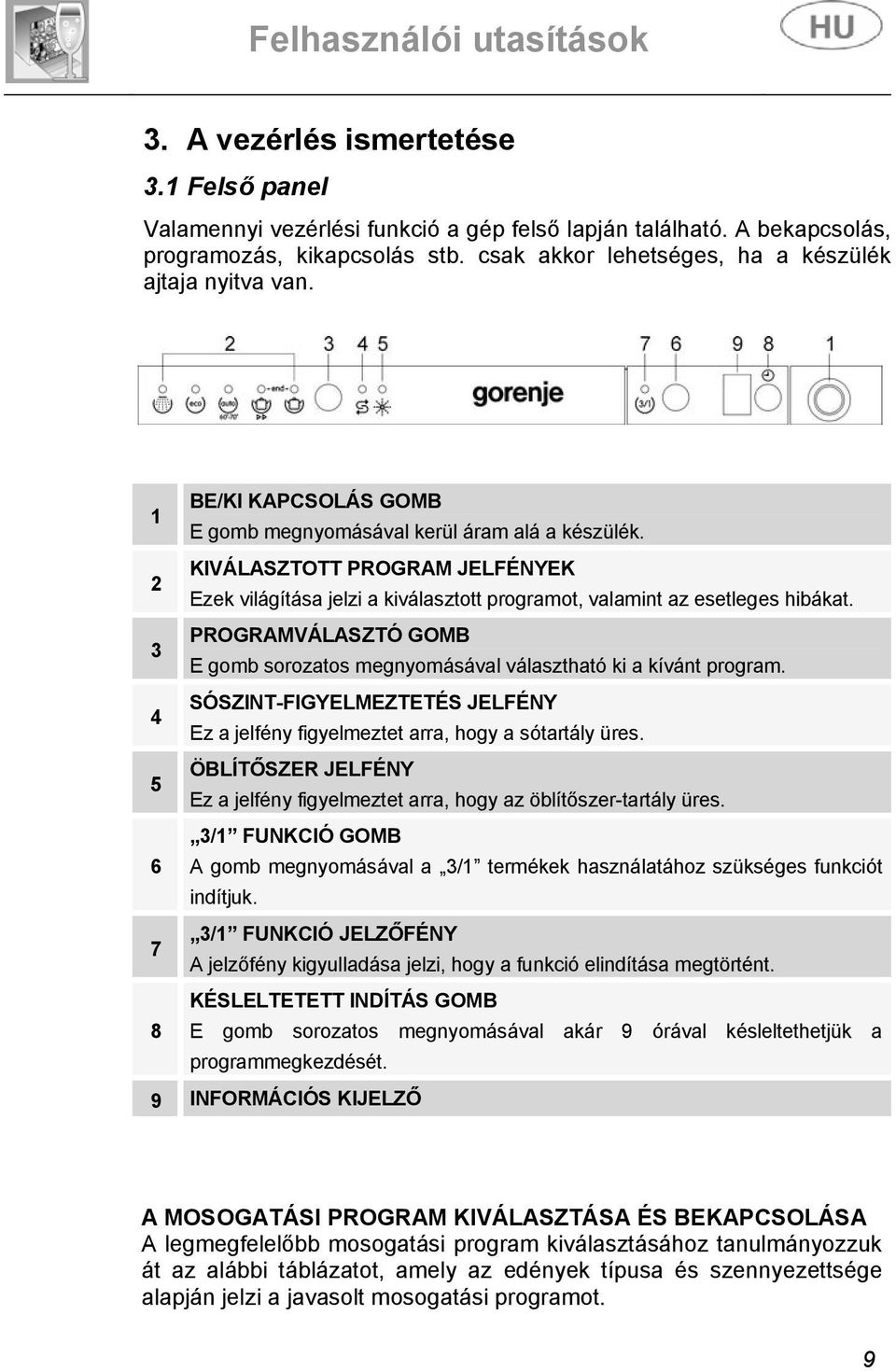

9 3. A vezérlés ismertetése 3.1 Felső panel Valamennyi vezérlési funkció a gép felső lapján található. A bekapcsolás, programozás, kikapcsolás stb. csak akkor lehetséges, ha a készülék ajtaja nyitva van. BE/KI KAPCSOLÁS GOMB 1 E gomb megnyomásával kerül áram alá a készülék. KIVÁLASZTOTT PROGRAM JELFÉNYEK 2 Ezek világítása jelzi a kiválasztott programot, valamint az esetleges hibákat. PROGRAMVÁLASZTÓ GOMB 3 E gomb sorozatos megnyomásával választható ki a kívánt program. SÓSZINT-FIGYELMEZTETÉS JELFÉNY 4 Ez a jelfény figyelmeztet arra, hogy a sótartály üres. ÖBLÍTŐSZER JELFÉNY 5 Ez a jelfény figyelmeztet arra, hogy az öblítőszer-tartály üres. 3/1 FUNKCIÓ GOMB 6 A gomb megnyomásával a 3/1 termékek használatához szükséges funkciót indítjuk. 3/1 FUNKCIÓ JELZŐFÉNY 7 A jelzőfény kigyulladása jelzi, hogy a funkció elindítása megtörtént. KÉSLELTETETT INDÍTÁS GOMB 8 E gomb sorozatos megnyomásával akár 9 órával késleltethetjük a programmegkezdését. 9 INFORMÁCIÓS KIJELZŐ A MOSOGATÁSI PROGRAM KIVÁLASZTÁSA ÉS BEKAPCSOLÁSA A legmegfelelőbb mosogatási program kiválasztásához tanulmányozzuk át az alábbi táblázatot, amely az edények típusa és szennyezettsége alapján jelzi a javasolt mosogatási programot. 9

10 Miután a táblázat segítségével meghatároztuk a legmegfelelőbb mosogatási programot: nyomjuk meg a BE/KI kapcsolás gombot (1) és várjuk meg, amíg a PROGRAMJELZŐ FÉNY (2) világítani kezd; tartsuk lenyomva a PROGRAMVÁLASZTÓ gombot (3) addig, amíg a kívánt programnak megfelelő jelfény nem világít; csukjuk be a készülék ajtaját; körülbelül 2 másodperc múlva a készülék működésbe lép. Eközben a megfelelő JELFÉNY villog (jelezve, hogy a program folyamatban van). PROGRAMSZÁM ÉS JELZÉS EDÉNYEK TÍPUSA PROGRAM- FOLYAMAT IDŐ- TARTAM PERC (2) FOGYASZTÁS VÍZ LITER (1) ENERGIA KWh (2) 1 ÁZTATÁS Későbbi mosogatásra váró edények Hideg előmosás 9' 5 0, ECO (*) EN AUTO Normál szennyezettségű edények mosogatása használat után azonnal Átlagosan szennyezett konyhai és asztali edények, rászáradt ételmaradékokkal is Mosás 50 C-on Hideg öblítés Öblítés 66 C-on Szárítás Hideg előmosás Mosás 55 C-on Mosás 65 C-on Hideg öblítés Öblítés 70 C-on Szárítás 125' ** ** *** *** *** 4 INTENZÍV EXPRESS Vegyes edények, normál, az edényre rá nem száradt szennyeződés Mosás 65 C-on Hideg öblítés Öblítés 70 C-on 50' 10 1,20 5 INTENZÍV Erősen szennyezett edények (kivéve a kényes darabokat) Előmosás 45 C-on Mosás 70 C-on 2 hideg öblítés Öblítés 70 C-on Szárítás 105' 20 1,50 Az áztatás programot csak féltöltéssel futtassuk. A 3/1 (6) és a KÉSLELTETETT INDÍTÁS (8) üzemmód az áztatóprogrammal nem használható. (*) Az EN szabvány szerinti referenciaprogram. (**) Lásd az energiacímkét. (***) Amikor az "AUTO" programok valamelyike kerül kiválasztásra, a mosogatógép felismeri a szennyeződés típusát és automatikusan beállítja a megfelelő mosogatási paramétereket. (1) Átlagos energiafelhasználás az öblítő 2. szintje mellett. (2) A mosogatási ciklus időtartama és az energiafelhasználás változhat a víz és a helyiség hőfokától, valamint az edények típusától és mennyiségétől függően. 10

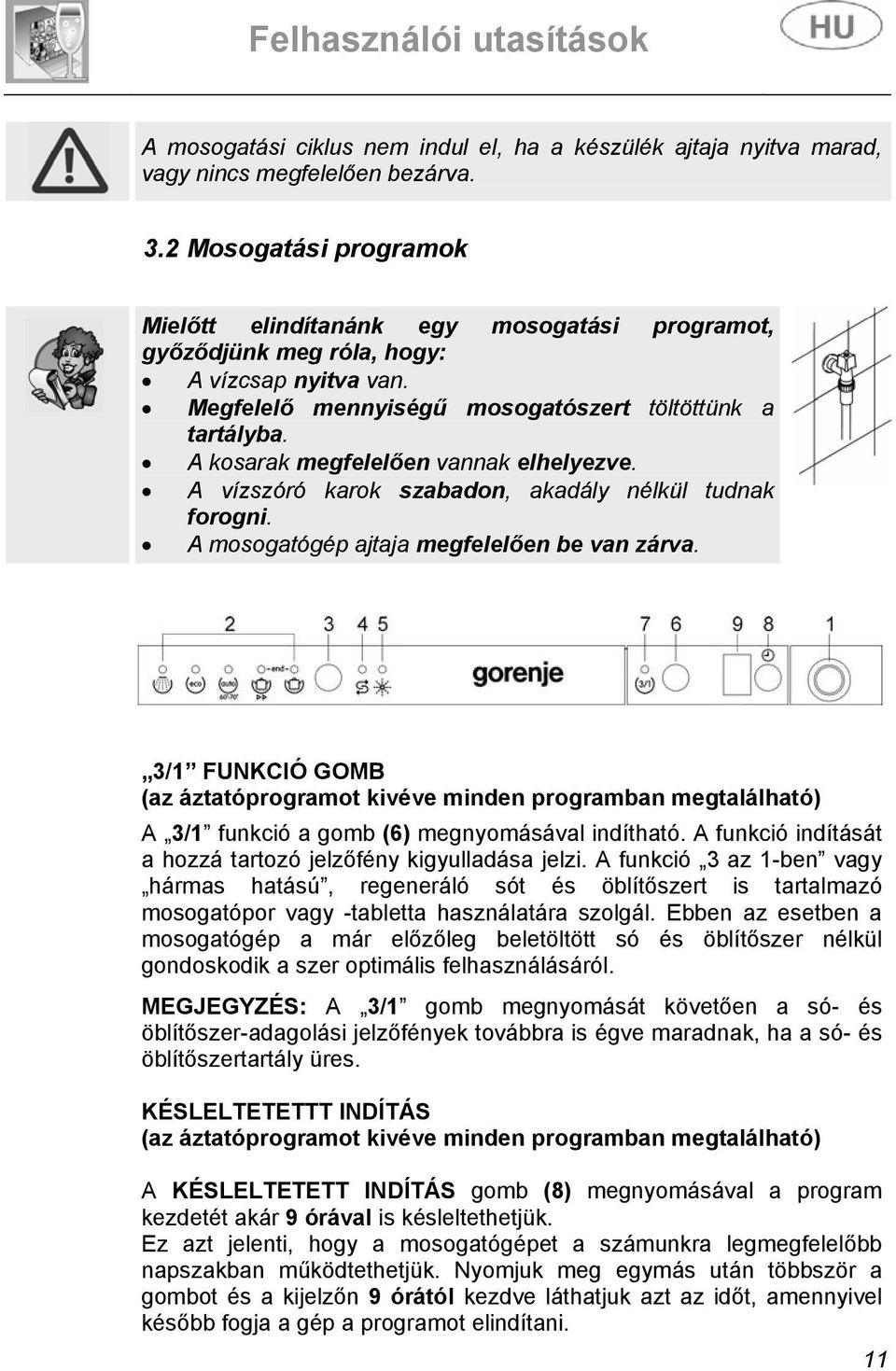

11 A mosogatási ciklus nem indul el, ha a készülék ajtaja nyitva marad, vagy nincs megfelelően bezárva. 3.2 Mosogatási programok Mielőtt elindítanánk egy mosogatási programot, győződjünk meg róla, hogy: A vízcsap nyitva van. Megfelelő mennyiségű mosogatószert töltöttünk a tartályba. A kosarak megfelelően vannak elhelyezve. A vízszóró karok szabadon, akadály nélkül tudnak forogni. A mosogatógép ajtaja megfelelően be van zárva. 3/1 FUNKCIÓ GOMB (az áztatóprogramot kivéve minden programban megtalálható) A 3/1 funkció a gomb (6) megnyomásával indítható. A funkció indítását a hozzá tartozó jelzőfény kigyulladása jelzi. A funkció 3 az 1-ben vagy hármas hatású, regeneráló sót és öblítőszert is tartalmazó mosogatópor vagy -tabletta használatára szolgál. Ebben az esetben a mosogatógép a már előzőleg beletöltött só és öblítőszer nélkül gondoskodik a szer optimális felhasználásáról. MEGJEGYZÉS: A 3/1 gomb megnyomását követően a só- és öblítőszer-adagolási jelzőfények továbbra is égve maradnak, ha a só- és öblítőszertartály üres. KÉSLELTETETTT INDÍTÁS (az áztatóprogramot kivéve minden programban megtalálható) A KÉSLELTETETT INDÍTÁS gomb (8) megnyomásával a program kezdetét akár 9 órával is késleltethetjük. Ez azt jelenti, hogy a mosogatógépet a számunkra legmegfelelőbb napszakban működtethetjük. Nyomjuk meg egymás után többször a gombot és a kijelzőn 9 órától kezdve láthatjuk azt az időt, amennyivel később fogja a gép a programot elindítani. 11

12 AZ AKTUÁLIS PROGRAM MEGSZAKÍTÁSA Az aktuális program megszakításához nyissuk ki a készülék ajtaját és tartsuk néhány másodpercig lenyomva a PROGRAMVÁLASZTÓ gombot (3), amíg a 4. és 5. programok jelfényei egymás után világítani nem kezdenek (az ablakban a "end" (vége) szó látható). Csukjuk be az ajtót. Körülbelül 1 perc múlva a mosogatógép a mosogatás végéhez közeledik. A PROGRAM MEGVÁLTOZTATÁSA Az aktuális program megváltoztatásához egyszerűen nyissuk ki a készülék ajtaját és válasszunk új programot. Amikor az ajtót becsukjuk, a készülék automatikusan elvégzi az új programot. ENERGIATAKARÉKOSSÁG ÉS KÖRNYEZETVÉDELEM Igyekezzünk mindig teljesen megtölteni a mosogatógépet. Ne mosogassuk az edényeket folyó vízben. Mindig az edényeknek legmegfelelőbb mosogatási programot használjuk. Ne végezzünk előzetes öblítést. Ha lehetséges, 60 C alatti melegvíz-csaphoz csatlakoztassuk a mosogatógépet. A MOSOGATÓSZER-FELHASZNÁLÁS CSÖKKENTÉSE ÉS A KÖRNYEZETVÉDELEM A mosogatógéphez való mosogatószerekben található foszfátok károsak a környezetre. Hogy elkerüljük a túlzott mosogatószer-felhasználást és takarékoskodjunk az energiával, ügyeljünk a következőkre: válasszuk külön a kényesebb edényeket azoktól, amelyek ellenállóbbak az erős mosogatószerekkel és magasabb hőmérsékletekkel szemben; ne tegyük a mosogatószert közvetlenül az edényekre. 12

13 Ha a mosogatási ciklus alatt szükségessé válik az ajtó kinyitása, a program megszakad. A megfelelő jelfény villogni kezd és sípolás is jelzi, hogy a program nem fejeződött be. A program újraindítása és az ajtó becsukása előtt legalább 1 percet kell várnunk. Amikor az ajtót becsukjuk, a program onnan folytatódik, ahol megszakadt. Ezt a műveletet csak akkor végezzük, ha mindenképpen szükséges, mert zavart okozhat a program folyamatában. A CIKLUS VÉGE A mosogatási program végén a készülék rövid hangjelzést ad, valamint a 4. és 5. jelfények villogni kezdenek (az ablakban a "end" (vége) szó látható). A készülék kikapcsolásához nyissuk ki az ajtót és nyomjuk meg a BE/KI kapcsolás gombot (1). AZ EDÉNYEK KIVÉTELE A mosogatási program végeztével várjuk legalább 20 percet, mielőtt kivennénk az edényeket, hogy azok lehűlhessenek. Annak elkerülése érdekében, hogy a felső kosárról vízcseppek hulljanak az alsó kosárban elhelyezett edényekre, javasolt először az alsó, majd azt követően a felső kosár kiürítése. 13

14 4. Működtetési utasítások A megfelelő üzembe helyezést követően a mosogatógépet a következőképpen készítsük elő használatra: Állítsuk be a vízlágyító rendszert; Töltsük fel sóval; Töltsük fel öblítővel és mosogatószerrel. 4.1 A vízlágyító rendszer használata A vízben található lerakódás mennyisége (vízkeménységi index) fehér foltokat okozhat a száraz edényeken, amelyek emiatt idővel homályossá válhatnak. A mosogatógép automatikus vízlágyító berendezéssel van ellátva, amely speciális só használatán keresztül csökkenti a víz keménységét. A mosogatógép gyárilag 3. fokozatú (közepes keménység df dh) vízkeménységre van beállítva. SÓ Közepes keménységű víz esetén a sótartályt körülbelül 20 mosogatás után kell újra feltölteni. A tartály körülbelül 1,5 kg só tárolására alkalmas. A sótartály a gép alján található. Az alsó kosár eltávolítása után az óramutató járásával ellentétes irányban csavarjuk le a sótartály tetejét és a mellékelt tölcsér segítségével töltsük bele a sót. A tartály tetejének visszahelyezése előtt távolítsuk el a nyílás környékén maradt sót. A mosogatógép első használata előtt a són kívül egy liter vizet is öntsünk a tartályba. Minden alkalommal, amikor a tartályt sóval töltjük fel, győződjünk meg róla, hogy jól lezártuk a fedelet. A víz és a mosogatószer keveréke soha nem juthat a sótartályba, mert ez zavart okozna a rendszer működésében. Ilyen esetben a garancia érvényét veszti. Csak speciálisan mosogatógépekhez való sót használjunk. Ha sótablettákat használunk, ne töltsük meg teljesen a tartályt. 14

15 Ne használjuk asztali sót, az ugyanis oldhatatlan anyagokat tartalmaz, amelyek idővel károsíthatják a vízlágyító rendszert. Amikor szükséges, töltsük fel a sótartályt a mosogatási program elindítása előtt. Így az esetlegesen ottmaradt sóoldat azonnal távozik a vízzel együtt; ha a sós víz hosszú ideig van jelen a mosogatógépben, az korrózióhoz vezethet. Ügyeljünk arra, hogy ne keverjük össze a só és a mosogatószer dobozait; ha ugyanis véletlenül mosogatószert töltünk a sótartályba, az kárt okoz a vízlágyító rendszerben. A VÍZLÁGYÍTÓ RENDSZER BEÁLLÍTÁSA (az áztatóprogramot kivéve minden programban megtalálható) N.B.: Az táblázatban feltüntetett beállítások az öblítési programon kívül valamennyi más program esetében alkalmazhatók. Nyomjuk meg a KÉSLELTETETT INDÍTÁS gombot (8) és tartsuk lenyomva, amíg az előre beállított érték és egy pont meg nem jelenik (általában 3.). Engedjük el a gombot, majd nyomjuk meg ismét többször mindaddig, amíg a kijelzőn meg nem jelenik a táblázatnak megfelelő kívánt érték. A 6 beállítás a következő sorrendben fog megjelenni: 3., 4., 5., 0., 1., 2.. Amikor a kívánt érték megjelenik a kijelzőn, engedjük el a gombot; 5 másodperc múlva a gép automatikusan visszatér a programkésleltetés beállításához és a beállítást a kiválasztott értékkel végzi el. N.B.: a kijelző a vízkeménység beállítását és a programkésleltetést mutatja. A pont (.) a szám után jelzi, hogy a vízkeménység beállítása látható a kijelzőn. Ha a pont (.) nem jelenik meg, a programkésleltetést látjuk. 15

16 VÍZKEMÉNYSÉGI TÁBLÁZAT Német fokok ( dh) VÍZKEMÉNYSÉG Francia fokok ( df) BEÁLLÍTÁS nincs só A víz keménységi fokának meghatározásához kérjük a helyi vízügyi hatóság segítségét. 4.2 Az öblítőszer- és a mosogatószer-adagoló használata A mosogatószer- és az öblítőszeradagolók az ajtó belső részén találhatók: a mosogatószer-adagoló a bal oldalon, míg az öblítőszeradagoló a jobb oldalon. Az ÁZTATÁS program kivételével valamennyi mosogatás előtt fel kell tölteni a mosogatószer-adagolót. Az öblítőszer-adagolót csak szükség esetén kell újratölteni. 16

17 AZ ÖBLÍTŐSZER BETÖLTÉSE Az öblítőszer elősegíti az edények gyorsabb száradását, megelőzi a vízkő-képződést és az elszíneződést; automatikusan kerül hozzáadásra a vízhez az ajtó belső részén található tartályból az utolsó öblítési ciklusban. Az öblítőszer betöltése: Nyissuk ki a készülék ajtaját. Forgassuk el a tartály tetejét az óramutató járásával ellentétes irányban ¼ fordulattal és emeljük le. Töltsük meg az öblítőszer-tartályt (körülbelül 140 cc). A tartály fedele melletti töltöttség-jelzőnek teljesen sötétnek kell lennie. Amikor a jelző világos lesz, vagy amikor az öblítőszer-jelfény kigyullad, töltsük fel ismét az öblítőszer-tartályt. Helyezzük vissza a tartály tetejét és az óramutató járásával megegyező irányban csavarjuk vissza. Egy rongy segítségével töröljük le az esetleges öblítőszert a gép ajtajáról és belsejéről, mert ez túlzott habzást okozhat. AZ ÖBLÍTŐSZER-ADAGOLÓ BEÁLLÍTÁSÁNAK MÓDOSÍTÁSA A mosogatógép gyárilag közepes vízkeménységre került beállításra. A beállítást az adagoló gombjának elforgatásával megváltoztathatjuk: az öblítőszer mennyisége a gomb pozíciójától függ. Az öblítőszer-beállítás módosításához forgassuk el a az adagoló fedelét egynegyed fordulattal, az óramutató járásával ellentétes irányba, majd vegyük le a fedelet. Használjunk csavarhúzót a gomb kívánt helyzetbe való elforgatásához. Helyezzük vissza az adagoló tetejét, az óramutató járásával megegyező irányba elforgatva. Az öblítőszer-adagot növelni kell, ha az elmosogatott edények homályosak, vagy körben elszíneződnek. Ugyanakkor, ha az edények ragacsosak és fehér foltok láthatók rajtuk, az öblítőszer-beállítást csökkenteni szükséges. 17

18 A MOSOGATÓSZER ADAGOLÁSA A mosogatószer-tartály kinyitásához enyhén nyomjuk meg a P gombot. Töltsük be a mosogatószert és figyelmesen csukjuk be a tartály fedelét. A mosogatás alatt a tartály automatikusan kinyílik. Amikor előmosást tartalmazó program kerül kiválasztásra (lásd a programtáblázatot), a G/H mélyedésbe is mosogatószert kell tölteni (modelltől függően). Csak speciálisan mosogatógépekhez készült mosogatószereket használjunk. Az optimális mosogatási eredmények elérése érdekében fontos a jó minőségű mosogatószerek használata. A mosogatószeres dobozokat száraz helyen tároljuk, hogy megelőzzük a csomósodást, ami negatívan befolyásolja a mosogatási eredményeket. A kinyitott mosogatószeres csomagokat mielőbb használjuk fel, mert idővel veszítenek hatékonyságukból. Ne használjuk kézi mosogatáshoz való mosogatószereket, mert azok sok habot képeznek és negatívan befolyásolhatják a gép működését. Megfelelő mennyiségű mosogatószert használjunk. Túl kevés mosogatószer esetén a szennyeződés csak részben kerül eltávolításra az edényekről, míg túl sok mosogatószer használata fölösleges és nem biztosít jobb mosogatási eredményeket. A piacon folyékony és por alakú mosogatószerek is kaphatók, különböző kémiai összetételben. Tartalmazhatnak például foszfátokat, vagy lehetnek foszfátmentesek, természetes enzimtartalommal. - A foszfát-tartalmú mosogatószerek hatásosabbak a zsírral és a keményítővel szemben 60 C feletti hőmérsékleteken. - Az enzim-tartalmú mosogatószerek ugyanakkor alacsonyabb hőfokon (40 C és 55 C között) is hatásosak és könnyebben lebomlanak. Az enzim-tartalmú mosogatószerekkel alacsony hőfokon is elérhető olyan eredmény, ami hagyományos mosogatószerekkel csak 65 C-on. Környezetünk védelme érdekében ajánlott a foszfát- és klórmentes mosogatószerek használata. 18

19 3/1 termékek Ha olyan mosogatószert kívánunk használni, amely eleve tartalmaz sót és öblítőszert, ellenőrizzük a Kezelőszervek leírása c. oldalon, hogy a mosogatógép rendelkezik-e 3/1 funkcióval, és ha igen, olvassuk el a funkció használatáról szóló leírást. Ha a készüléken nincs ilyen gomb, a hagyományos termékek (külön mosogatószer, só és öblítőszer) használatát javasoljuk, mert a hagyományos mosogatási programok és a 3/1 termékek együttes használata során előfordulhat, hogy fehér lerakódások képződnek vagy ételmaradékok maradnak az edényeken vagy a szárítás nem lesz megfelelő. Ha mosogatószer jut az öblítőszer-tartályba, akár folyékony állapotban is, az kárt okoz a mosógépben. 4.3 Általános figyelmeztetések és jótanácsok A mosogatógép első alkalommal történő használata előtt tanácsos elolvasni a következő jótanácsokat a mosogatni kívánt edények típusáról és azoknak a gépben való elhelyezéséről. Általában nincsenek korlátozások a háztartásban használt edények mosogatását illetően, de egyes esetekben szükséges figyelembe venni azok jellemzőit. Mielőtt az edényeket elhelyeznénk a kosarakban: távolítsuk el a nagyobb ételmaradékokat: pl. csontokat, halszálkát, stb. amelyektől eldugulhat a szűrő vagy károsodhat a vízszivattyú; áztassuk be az olyan edényeket, amelyekre ráégett az étel, hogy megkönnyítsük a szennyeződés eltávolítását, és csak ezt követően helyezzük el őket az ALSÓ KOSÁRBAN. Nem szükséges az edények folyóvíz alatt előmosása a kosarakba való behelyezés előtt, ezzel csak vizet pazarolunk. Az edények megfelelő elhelyezése hozzájárul az optimális mosogatási eredmények eléréséhez. 19

20 FIGYELEM! Győződjünk meg arról, hogy az edények biztonságosan a helyükön vannak, tehát nem tudnak felborulni vagy akadályozni a szórókarokat a mosogatás alatt. Ne helyezzünk túl kicsi tárgyakat a kosarakba, mert ezek kieshetnek és kárt okozhatnak a szórókarokban vagy a vízszivattyúban. A bögréket, csészéket, poharakat és fazekakat mindig nyílásukkal lefelé kell elhelyezni, olyan dőlésszögben, ami lehetővé teszi a víz kifolyását. Ne rakjuk egymásra az edényeket és ne helyezzük el őket úgy, hogy takarják egymást. Ne tegyük a poharakat túl közel egymáshoz, mert összeütődhetnek és eltörhetnek, vagy folt alakulhat ki ott, ahol egymáshoz érnek. GYŐZŐDJÜNK MEG RÓLA, hogy a mosogatni kívánt edények gépi mosogatásra alkalmasak. Gépi mosogatásra nem alkalmas edények: Fából készült edények, amelyek a magas hőfokon való mosogatás miatt megsérülhetnek. Kézi munkával készült edények: ezek csak ritkán alkalmasak gépben való mosogatásra. A viszonylag magas vízhőmérsékletek és a mosogatószerek kárt okozhatnak bennük. Műanyag edények: a hőálló műanyagból készült edényeket a felső kosárban mosogassuk. Rézből, ónból, cinkből vagy sárgarézből készült edények: ezek homályossá válhatnak. Alumíniumból készült edények: az anódozott alumíniumból készült edények elveszíthetik színüket. Ezüst: az ezüstből készült tárgyak foltosakká válhatnak. Üveg és kristály: általában az üvegből és kristályból készült tárgyak gépi mosogatásra alkalmasak. Ugyanakkor egyes üveg és kristály-típusok sok mosogatás után homályossá válhatnak és elveszíthetik tisztaságukat. Így ilyen tárgyak esetében a lehető legkímélőbb programot alkalmazzuk. Dekorált tárgyak: a piacon általában található dekorált tárgyak legtöbbször jól bírják a gépi mosogatást, ugyanakkor sokszori mosogatás után a színük elhalványulhat. Ha kétségeink vannak a színek tartósságával kapcsolatban, mosogassunk egyidőben csak néhány darabot, körülbelül egy hónapon át. 20

21 4.4 A kosarak használata A mosogatógép 10 terítéknyi kapacitással rendelkezik, beleértve a tálaló edényeket is. ALSÓ KOSÁR Az alsó kosár kapja az alsó szórókar teljes erejét, így tehát itt kell elhelyezni a legszennyezettebb edényeket. Bármilyen edényt elhelyezhetünk itt, feltéve, hogy valamennyi úgy helyezünk el, hogy a szennyezett felszínt szabadon érhesse az alulról érkező vízsugár. Az alsó kosáron támasztékok találhatók, amelyek használatával a rendelkezésre álló hely optimálisan kihasználható. Fix tartók Felhajtható támasz AZ ALSÓ KOSÁR MEGTÖLTÉSE Óvatosan helyezzük el a kosárban a lapos tányérokat, leveses tányérokat, desszertes és tálaló edényeket, valamennyit függőleges helyzetben. A fazekakat, lábasokat és fedőket fejjel lefelé helyezzük el. Amikor leveses tálakat vagy desszertes poharakat helyezünk be, ügyeljünk arra, hogy elegendő rés maradjon köztük. Példák az alsó kosár megtöltésére: 21

22 EVŐESZKÖZ-KOSÁR Az evőeszközöket úgy helyezzük el a kosárban, hogy nyelük nézzen lefelé. Az evőeszközök elhelyezése során ügyeljünk arra, hogy a kések élével meg ne sértsük magunkat. A kosárban bármilyen evőeszköz elhelyezhető, kivéve azok, amelyek olyan hosszúak, hogy akadályoznák a felső szórókarok mozgását. A merőkanalakat, fakanalakat és főzőkéseket a felső kosárban helyezzük el, ügyelve arra, hogy a kések pengéi ne lógjanak ki a kosárból. A kosár olyan különleges felhajtható támaszokkal rendelkezik, amelyek lehetővé teszik a rendelkezésre álló hely leghatékonyabb kihasználását. Vízszintes tartó zárva Vízszintes tartó nyitva Függőleges tartók A tartók kinyitásához szükséges mozdulat FELSŐ KOSÁR A felső kosárban javasolt kisebb vagy közepes nagyságú edényeket, poharakat, kistányérokat, teás- és kávéscsészéket, lapos tálakat vagy hőálló műanyagból készült edényeket elhelyezni. Ha a felső kosár a legalsó helyzetben van, tálalóedényeket is elhelyezhetünk benne, ha azok csak enyhén szennyezettek. A kosár két felhajtható evőeszköz-tartóval is rendelkezik, amelyek kívánság szerint le- vagy felhajthatók. Lásd az alábbi ábrákat. 22

23 A FELSŐ KOSÁR MEGTÖLTÉSE A tányérokat úgy helyezzük el, hogy előre nézzenek; míg a csészéket, tálakat, stb. fejjel lefele kell elhelyeznünk. A kosár bal oldalán két sorban csészéket és poharakat helyezhetünk el. A kosár közepét tányérokkal és csésze-alátétekkel tölthetjük meg, amelyeket függőlegesen kell a tartókban helyezni. Példák a felső kosár megtöltésére: A FELSŐ KOSÁR MAGASSÁGÁNAK BEÁLLÍTÁSA A felső kosarat két lehetséges magasságra állíthatjuk be attól függően, hogy mire van szükségünk, illetve milyen magasak az alsó kosárban elhelyezett edények. A beállítás elvégzéséhez a következőképpen járjunk el: fordítsuk el az E jelű rögzítőt mindkét sínen (bal és jobb) 90 fokban; emeljük ki a kosarat; emeljük fel a kosarat és tegyük a sínekre a kisebb pár kereket; helyezzük vissza az E jelű rögzítőket eredeti helyükre. 23

24 5. Tisztítás és karbantartás Mielőtt munkához lát, mindig húzza ki az elektromos vezeték dugóját vagy nyomja meg a biztonsági kikapcsoló gombot. 5.1 Általános figyelmeztetések és javaslatok Kerüljük a savas tisztítószerek és a súrolószerek használatát. Rendszeresen tisztítsuk meg a mosogatógép külső felületeit és az ajtó borítását vízbe áztatott puha ronggyal, vagy lakkozott felületek tisztítására való tisztítószerrel. Az ajtó tömítéseit nedves szivaccsal tisztítsuk. Időnként (évente egyszerkétszer) javasolt megtisztítani a gép belsejét és tömítéseit, puha rongy és víz segítségével, hogy eltávolítsuk az esetleges lerakódásokat. A VÍZSZŰRŐ MEGTISZTÍTÁSA Az A jelű vízszűrő a vízcsap kimeneténél található és időnként meg kell tisztítani. Miután elzártuk a vízcsapot, csavarozzuk ki a vízbevezető cső végét, vegyük ki az A jelű szűrőt és tisztítsuk meg folyó víz alatt. Tegyük vissza az A jelű szűrőt a helyére és óvatosan csavarozzuk vissza a vízbevezető csövet. A SZÓRÓKAROK TISZTÍTÁSA A szórókarokat az időszakos tisztításhoz könnyen leemelhetjük a szórófejekről. A tisztítással megakadályozzuk esetleges eltömődésüket. Mossuk meg a szórókarokat folyó víz alatt, majd tegyük vissza őket a helyükre, ellenőrizve, hogy szabad mozgásuk biztosított legyen. A felső kar leemeléséhez csavarozzuk ki az R jelű rögzítőgyűrűt. 24

25 A SZÓRÓKAR TISZTÍTÁSA, UTAZÓ VÁLTOZAT Az UTAZÓ szórókar levételéhez fogjuk meg és emeljük meg, hogy le tudjuk emelni mind a szórókart, mind a csövet a tartályról, majd válasszuk el a szórókart a csőtől. Mossuk meg mind a csövet, mind a szórókart folyó víz alatt, helyezzük vissza a szórókart a csőre és helyezzük mindkettőt vissza a helyére. Amikor a visszahelyezéssel elkészültünk, ellenőrizzük, hogy a szórókarok szabadon tudnak-e forogni (kézzel próbáljuk meg néhányszor körbeforgatni) és hogy a cső akadály nélkül tud-e mozogni. Ha nem így van, ellenőrizzük, hogy helyesen tettük-e vissza őket. A SZŰRŐEGYSÉG TISZTÍTÁSA Időnként javasolt a H jelű középső szűrőt megnézni és szükség esetén megtisztítani. A szűrő kivételéhez fogjuk meg a füleket, csavarjuk őket az óramutató járásával ellentétes irányba és emeljünk felfelé; nyomjuk a H jelű középső szűrőt az alsó részén, hogy kivehessük a mikroszűrőből; válasszuk külön a műanyag szűrő két részét úgy, hogy a nyilakkal jelölt helyen nyomjuk meg a szűrő testét; vegyük ki a középső szűrőt úgy, hogy felfelé emeljük. 25

26 ÁLTALÁNOS FIGYELMEZTETÉSEK ÉS JAVASLATOK A MEGFELELŐ KARBANTARTÁSHOZ: A szűrőket folyó víz alatt kell tisztítani, erős kefe segítségével. A szűrő kivételénél ügyeljen a szűrőn található esetleges ételmaradványokra. Ha ételmaradvány kerülne a szűrő alatti aknába, az károsíthat egyes alkatrészeket, vagy eltömítheti a vízszóró lapátok nyílásait. Fontos, hogy a szűrőket alaposan megtisztítsuk a fent leírtaknak megfelelően, mivel a mosogatógép nem tud működni, ha a szűrők eltömődnek. Óvatosan helyezzük vissza a szűrőket a helyükre, ügyelve arra, hogy meg ne sérüljön a vízszivattyú. HA A GÉPET HOSSZABB IDEIG NEM HASZNÁLJUK: Futtassuk le az áztatás programot kétszer egymás után. Húzzuk ki a villásdugót a konnektorból. Hagyjuk enyhén nyitva a gép ajtaját, hogy megelőzzük a kellemetlen szagok kialakulását a gép belsejében. Töltsük fel az öblítőszer-adagolót. Zárjuk el a vízcsapot. HA A GÉP HOSSZABB IDEIG HASZNÁLATON KÍVÜL VOLT ÉS ÚJRA SZERETNÉNK HASZNÁLNI: Ellenőrizzük, hogy nincs-e lerakódás vagy rozsda a vízcsőben: ha van, folyassuk a vizet néhány percig. Dugjuk be a villásdugót a konnektorba. Csatlakoztassuk újra a vízbevezető csövet és nyissuk ki a vízcsapot. KISEBB HIBÁK ELHÁRÍTÁSA Egyes esetekben az alábbi utasításokat követve lehetséges a kisebb hibák elhárítása: Ha a program nem indul el, ellenőrizzük, hogy: a gép csatlakoztatva van-e az elektromos hálózatra; nincs-e áramszünet; nyitva van-e a vízcsap; rendesen be van-e zárva a gép ajtaja. Ha víz marad a mosogatógép belsejében, ellenőrizzük, hogy: nem csavarodott-e össze a vízelvezető cső; nem sérült-e meg a szennyvíz-szifon; nincsenek-e eltömődve a gép szűrői. 26

27 Ha az edények nem megfelelően tiszták, ellenőrizzük, hogy: megfelelő mennyiségű mosogatószert adagoltunk-e; van-e só a sótartályban; megfelelően helyeztük-e a be az edényeket; a kiválasztott program megfelel-e az edények típusának és a szennyezettség fokának; valamennyi szűrő tiszta-e és megfelelően van-e elhelyezve; a szórókarok feje nem sérült-e meg; nem akadályozza-e valami a szórókarok mozgását. Ha az edények nem száradnak meg vagy homályosak lesznek, ellenőrizzük, hogy: van-e öblítőszer a tartályban; megfelelő-e az öblítőszer-adagoló beállítása; jó minőségű mosogatószert használtunk-e, illetve az nem vesztettee el hatékonyságát (például nem megfelelő tárolás, nyitva hagyott doboz miatt). Ha az edények csíkosak, ködösek, stb. ellenőrizzük, hogy: nem túl magas-e az öblítőszer beállítása. Ha rozsdanyomok láthatók a gép belsejében: a gép belseje acélból készült, így ha rozsdanyomokat látunk benne, azt külső tényezők okozták (rozsda a vízcsövekből, az edényekről, az evőeszközökről, stb.). A kereskedelemben speciális termékek állnak rendelkezésre az ilyen foltok eltávolítására; ellenőrizzük, hogy megfelelő mennyiségű mosogatószert használunk-e. Egyes mosogatószerek korrozívabbak, mint mások. ellenőrizzük, hogy a sótartály fedele megfelelően le van-e zárva és hogy a vízlágyító beállítása megfelelő-e. Ha a fenti utasításokat követve a probléma még mindig fennáll, vegyük fel a kapcsolatot a legközelebbi szervizzel. FIGYELEM: a gépen arra nem meghatalmazott személyek által végzett beavatkozások esetén a garancia nem érvényes és a költségeket a felhasználónak kell állnia. 27

28 6. Hibaelhárítás A mosogatógép képes arra, hogy számos hibát jelezzen, több jelfény egyidejű világításával, amelyek jelentése a következő lehet: E1 E3 E4 E5 E6 HIBA LEÍRÁS Acquastop-hiba A túlfolyás elleni védelem aktiválódott (csak egyes modellek esetében). Vízszivárgás esetén a rendszer kikapcsol. Hívjuk fel a szervizet. Vízmelegítési hiba A víz nem melegszik, vagy a melegítési paraméterek nem megfelelőek. Ismételjük meg a mosogatási programot; ha a hiba továbbra is fennáll, hívjuk fel a szervizet. A vízhőmérséklet figyelemmel kísérésének hibája Szakítsuk meg a programot és kapcsoljuk ki a készüléket. Kapcsoljuk vissza a mosogatógépet, állítsuk be újra a programot és kezdjük meg a mosogatást. Ha a hiba továbbra is fennáll, hívjuk fel a szervizet. Vízbeszívási hiba A készülék nem szívja be a vizet, vagy nem megfelelően teszi azt. Ellenőrizzük, hogy megfelelőek-e a vízvezeték-csatlakoztatások, hogy ki van-e nyitva a vízcsap és hogy nincs-e eltömődve a szűrő. Ha a hiba továbbra is fennáll, hívjuk fel a szervizet. Vízszivattyú-hiba A készülék nem szivattyúzza ki a vizet, vagy nem megfelelően teszi azt. Ellenőrizzük, hogy nincs-e megcsavarodva a vízelvezető cső, illetve, hogy nincs-e eltömődve a szifon vagy a szűrő. Ha a hiba továbbra is fennáll, hívjuk fel a szervizet. Jelfény világít Jelfény nem világít Villogó jelfény 28

29 Ha riasztás történik, a készülék félbeszakítja az aktuális programot és jelzi a hibát. Az E1, E3, E4 figyelmeztetések esetében azonnal félbeszakad a program. Az E5 és E6 figyelmeztetések esetében a program félbeszakad, de amint a hiba elhárításra kerül, folytatódik onnan, ahol félbeszakadt. Egy-egy figyelmeztetés kikapcsolásához a következőket kell tenni: Nyissuk ki és csukjuk be az ajtót, vagy kapcsoljuk ki, majd be a készüléket. Ekkor újra lehetségessé válik a gép programozása. Ha a hiba továbbra is fennáll, hívjuk ki a szakszervizet. MŰSZAKI ADATOK Szélesség Mélység a vezérlő panel külső sarkától mérve Magasság Teljesítmény Víznyomás Elektromos jellemzők mm 550 mm od 820 do 890 mm 10 teríték min. 0,05 - max. 0,9 MPa (min. 0.5 max. 9 bar) lásd az adattáblán 29
