1 CDP 1500-BSY+ A konzolkészleteket külön kell rendelni G hu Eredeti használati útmutató Oldal Csatlakozás Oldal Méretek Oldal

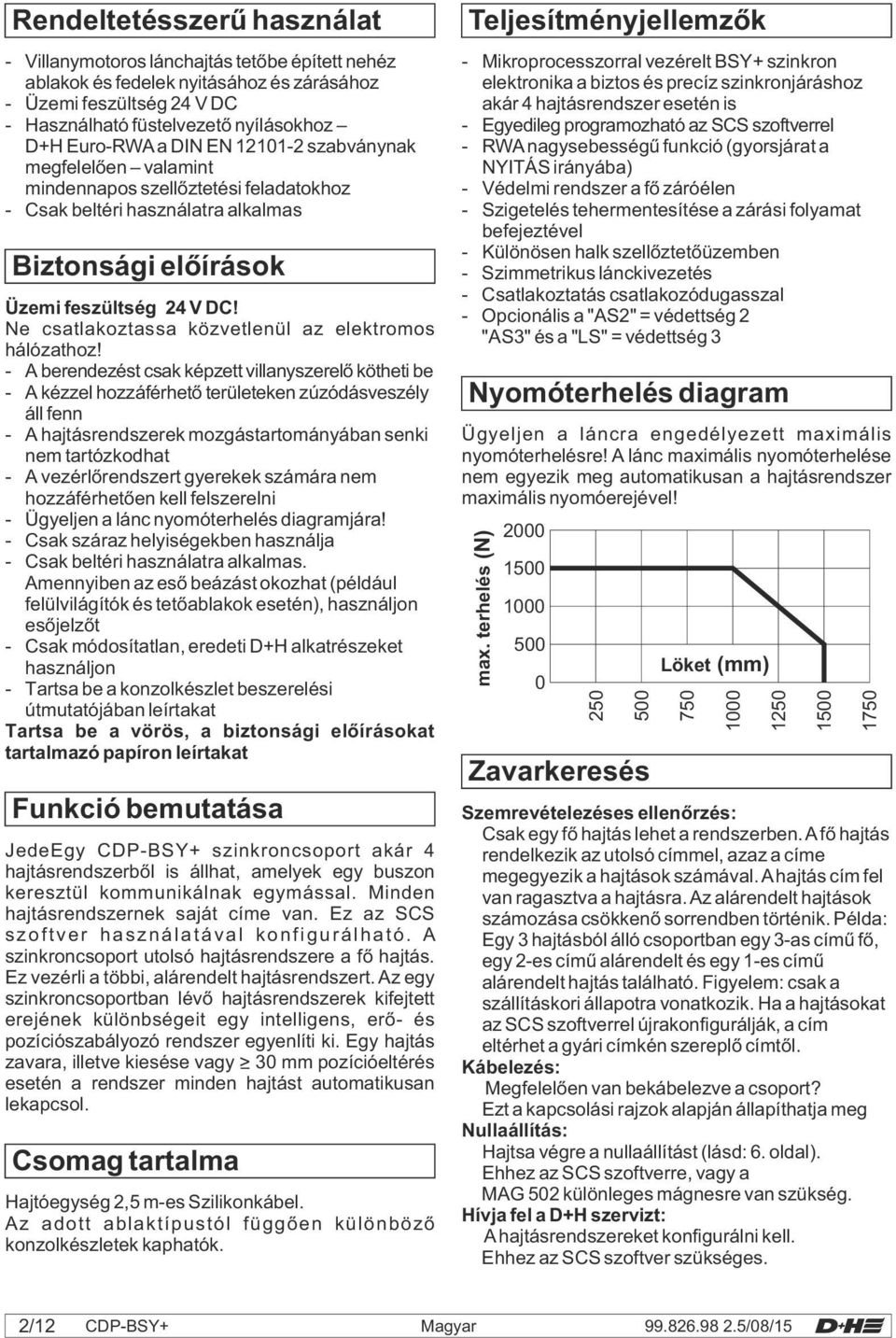

2 Rendeltetésszerű használat - Villanymotoros lánchajtás tetőbe épített nehéz ablakok és fedelek nyitásához és zárásához - Üzemi feszültség 24 V DC - Használható füstelvezető nyílásokhoz D+H Euro-RWA a DIN EN szabványnak megfelelően valamint mindennapos szellőztetési feladatokhoz - Csak beltéri használatra alkalmas Biztonsági előírások Üzemi feszültség 24 V DC! Ne csatlakoztassa közvetlenül az elektromos hálózathoz! - A berendezést csak képzett villanyszerelő kötheti be - A kézzel hozzáférhető területeken zúzódásveszély áll fenn - A hajtásrendszerek mozgástartományában senki nem tartózkodhat - A vezérlőrendszert gyerekek számára nem hozzáférhetően kell felszerelni - Ügyeljen a lánc nyomóterhelés diagramjára! - Csak száraz helyiségekben használja - Csak beltéri használatra alkalmas. Amennyiben az eső beázást okozhat (például felülvilágítók és tetőablakok esetén), használjon esőjelzőt - Csak módosítatlan, eredeti D+H alkatrészeket használjon - Tartsa be a konzolkészlet beszerelési útmutatójában leírtakat Tartsa be a vörös, a biztonsági előírásokat tartalmazó papíron leírtakat Funkció bemutatása JedeEgy CDP-BSY+ szinkroncsoport akár 4 hajtásrendszerből is állhat, amelyek egy buszon keresztül kommunikálnak egymással. Minden hajtásrendszernek saját címe van. Ez az SCS szoftver használatával konfigurálható. A szinkroncsoport utolsó hajtásrendszere a fő hajtás. Ez vezérli a többi, alárendelt hajtásrendszert. Az egy szinkroncsoportban lévő hajtásrendszerek kifejtett erejének különbségeit egy intelligens, erő- és pozíciószabályozó rendszer egyenlíti ki. Egy hajtás zavara, illetve kiesése vagy > 30 mm pozícióeltérés esetén a rendszer minden hajtást automatikusan lekapcsol. Csomag tartalma Hajtóegység 2,5 m-es Szilikonkábel. Az adott ablaktípustól függően különböző konzolkészletek kaphatók. Teljesítményjellemzők - Mikroprocesszorral vezérelt BSY+ szinkron elektronika a biztos és precíz szinkronjáráshoz akár 4 hajtásrendszer esetén is - Egyedileg programozható az SCS szoftverrel - RWA nagysebességű funkció (gyorsjárat a NYITÁS irányába) - Védelmi rendszer a fő záróélen - Szigetelés tehermentesítése a zárási folyamat befejeztével - Különösen halk szellőztetőüzemben - Szimmetrikus lánckivezetés - Csatlakoztatás csatlakozódugasszal - Opcionális a "AS2" = védettség 2 "AS3" és a "LS" = védettség 3 Nyomóterhelés diagram Ügyeljen a láncra engedélyezett maximális nyomóterhelésre! A lánc maximális nyomóterhelése nem egyezik meg automatikusan a hajtásrendszer maximális nyomóerejével! max. terhelés (N) Zavarkeresés Löket (mm) Szemrevételezéses ellenőrzés: Csak egy fő hajtás lehet a rendszerben. A fő hajtás rendelkezik az utolsó címmel, azaz a címe megegyezik a hajtások számával. A hajtás cím fel van ragasztva a hajtásra. Az alárendelt hajtások számozása csökkenő sorrendben történik. Példa: Egy 3 hajtásból álló csoportban egy 3-as című fő, egy 2-es című alárendelt és egy 1-es című alárendelt hajtás található. Figyelem: csak a szállításkori állapotra vonatkozik. Ha a hajtásokat az SCS szoftverrel újrakonfigurálják, a cím eltérhet a gyári címkén szereplő címtől. Kábelezés: Megfelelően van bekábelezve a csoport? Ezt a kapcsolási rajzok alapján állapíthatja meg Nullaállítás: Hajtsa végre a nullaállítást (lásd: 6. oldal). Ehhez az SCS szoftverre, vagy a MAG 502 különleges mágnesre van szükség. Hívja fel a D+H szervizt: A hajtásrendszereket konfigurálni kell. Ehhez az SCS szoftver szükséges. 2/12 CDP-BSY+ Magyar

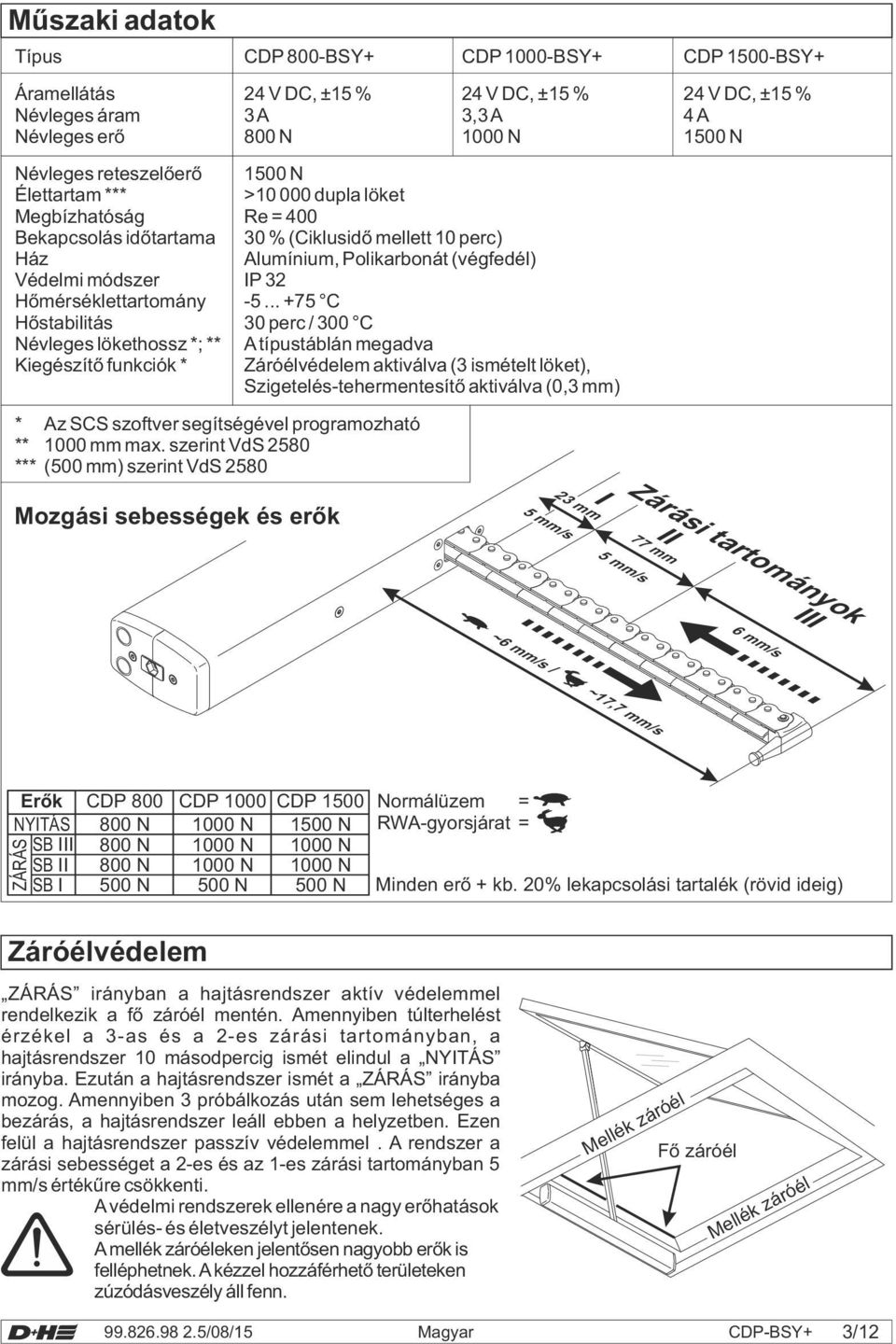

3 Műszaki adatok Típus CDP 800-BSY+ CDP 1000-BSY+ CDP 1500-BSY+ Áramellátás 24 V DC, ±15 % 24 V DC, ±15 % 24 V DC, ±15 % Névleges áram 3 A 3,3 A 4 A Névleges erő 800 N 1000 N 1500 N Névleges reteszelőerő 1500 N Élettartam *** > dupla löket Megbízhatóság Re = 400 Bekapcsolás időtartama 30 % (Ciklusidő mellett 10 perc) Ház Alumínium, Polikarbonát (végfedél) Védelmi módszer IP 32 Hőmérséklettartomány C Hőstabilitás 30 perc / 300 C Névleges lökethossz *; ** A típustáblán megadva Kiegészítő funkciók * Záróélvédelem aktiválva (3 ismételt löket), Szigetelés-tehermentesítő aktiválva (0,3 mm) * Az SCS szoftver segítségével programozható ** 1000 mm max. szerint VdS 2580 *** (500 mm) szerint VdS 2580 Zárási tartományok Mozgási sebességek és erők 23 mm 5 mm/s 5 mm/s 6 mm/s 77 mm ~6 mm/s / ~17,7 mm/s Erők CDP 800 NYITÁS 800 N SB III 800 N SB II 800 N SB I 500 N ZÁRÁS CDP N 1000 N 1000 N 500 N CDP N 1000 N 1000 N 500 N Normálüzem = RWA-gyorsjárat = Minden erő + kb. 20% lekapcsolási tartalék (rövid ideig) Záróélvédelem ZÁRÁS irányban a hajtásrendszer aktív védelemmel rendelkezik a fő záróél mentén. Amennyiben túlterhelést érzékel a 3-as és a 2-es zárási tartományban, a hajtásrendszer 10 másodpercig ismét elindul a NYITÁS irányba. Ezután a hajtásrendszer ismét a ZÁRÁS irányba mozog. Amennyiben 3 próbálkozás után sem lehetséges a bezárás, a hajtásrendszer leáll ebben a helyzetben. Ezen felül a hajtásrendszer passzív védelemmel. A rendszer a zárási sebességet a 2-es és az 1-es zárási tartományban 5 mm/s értékűre csökkenti. A védelmi rendszerek ellenére a nagy erőhatások sérülés- és életveszélyt jelentenek. A mellék záróéleken jelentősen nagyobb erők is felléphetnek. A kézzel hozzáférhető területeken zúzódásveszély áll fenn. Mellék záróél Fő záróél Mellék záróél Magyar CDP-BSY+ 3/12

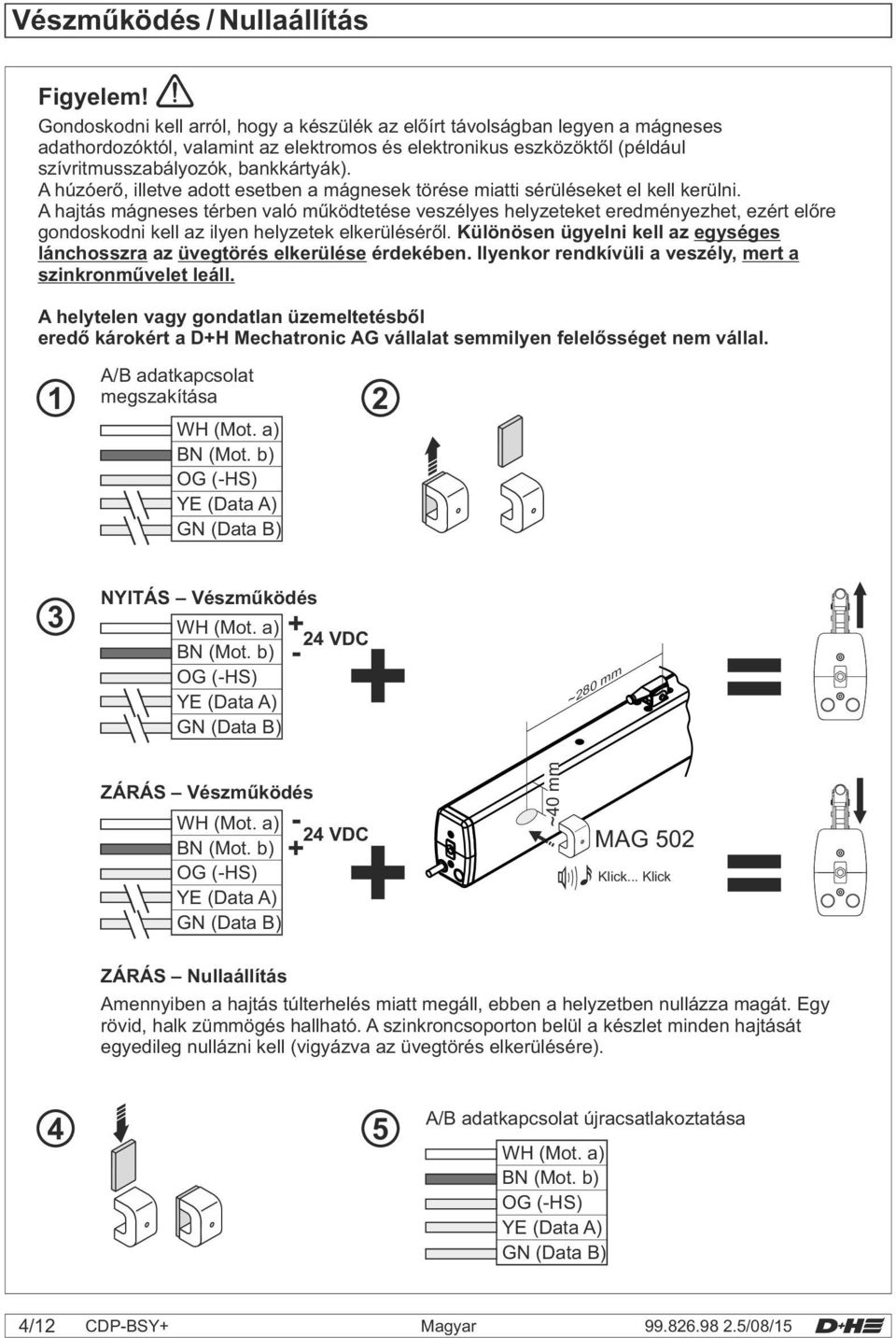

4 Vészműködés / Nullaállítás Figyelem! Gondoskodni kell arról, hogy a készülék az előírt távolságban legyen a mágneses adathordozóktól, valamint az elektromos és elektronikus eszközöktől (például szívritmusszabályozók, bankkártyák). A húzóerő, illetve adott esetben a mágnesek törése miatti sérüléseket el kell kerülni. A hajtás mágneses térben való működtetése veszélyes helyzeteket eredményezhet, ezért előre gondoskodni kell az ilyen helyzetek elkerüléséről. Különösen ügyelni kell az egységes lánchosszra az üvegtörés elkerülése érdekében. Ilyenkor rendkívüli a veszély, mert a szinkronművelet leáll. A helytelen vagy gondatlan üzemeltetésből eredő károkért a D+H Mechatronic AG vállalat semmilyen felelősséget nem vállal. 1 A/B adatkapcsolat megszakítása 2 3 NYITÁS Vészműködés VDC + = ~280 mm ZÁRÁS Vészműködés ZÁRÁS Nullaállítás - 24 VDC + MAG = Amennyiben a hajtás túlterhelés miatt megáll, ebben a helyzetben nullázza magát. Egy rövid, halk zümmögés hallható. A szinkroncsoporton belül a készlet minden hajtását egyedileg nullázni kell (vigyázva az üvegtörés elkerülésére). ~40 mm Klick... Klick 4 5 A/B adatkapcsolat újracsatlakoztatása 4/12 CDP-BSY+ Magyar

5 Beszerelési utasítások A hajtásrendszer-készletek gyárilag be vannak állítva. Amennyiben módosít a kiszállításkori állapoton (például kivesz egy hajtásrendszert a meglévő hajtásrendszer-készletből, vagy egy újjal kiegészíti azt), a hajtásrendszereket az SCS szoftver használatával újra kell programozni. A hajtásrendszereket feszültségmentesen kell beszerelni. Így biztosítható, hogy a terhelés egyenlően oszoljon meg a hajtásrendszerek között. Master 1 Függőlegesen működtetett, húzóigénybevételt jelentő felhasználás (például tetőnyílások) során az erőket szükség esetén az SCS szoftver használatával be kell állítani. Amennyiben az x méret a beszerelés után egyenlő vagy nagyobb mint 23 mm, az SCS szoftver segítségével nullaállítást kell végezni. A zárási területek mindig az adott új nullaponthoz képest tolódnak el. X 23 mm? Karbantartás és tisztítás Az ellenőrzést és karbantartást a D+H karbantartási utasításainak betartásával kell végezni. Csak eredeti D+H cserealkatrészeket használjon. Az üzembe helyezést kizárólag a D+H hajthatja végre. Az esetleges szennyeződéseket törölje le egy száraz, puha kendővel. Ne használjon tisztító- vagy oldószereket. Jótállás Minden D+H termékre 2 év jótállás érvényes. A jótállás a berendezés dokumentált átadásától kezdődően legfeljebb a kiszállítási dátum után 3 évig érvényes, csakis abban az esetben, ha a beszerelését, valamint üzembe helyezését egy, a D+H által erre felhatalmazott szervizpartner vagy forgalmazó végezte. Amennyiben D+H termékeket más gyártóktól származó berendezésekhez csatlakoztat, vagy D+H termékeket más gyártótól származó alkatrészekkel vegyesen használja, megszűnik a D+H jótállás. Megfelelőségi nyilatkozat Kizárólagos felelősséget vállalunk azért, hogy a Műszaki adatok pontban leírt termék megfelel a következő előírásoknak: 2014/30/EU, 2014/35/EU A műszaki dokumentáció a következő címen érhető el: D+H Mechatronic AG, D Ammersbek, Németország Thomas Kern Elnök Maik Schmees Jogi képviselő, műszaki vezető Hulladékelhelyezés Az elektromos berendezéseket, tartozékokat és a csomagolást környezetbarát módon újra kell hasznosítani. Elektromos berendezéseket soha ne dobjon a háztartási szemétbe. Csak EU országok esetében: A 2012/19/EU, az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv és annak a nemzeti jogrendsz e r e k b e á t ü l t e t e t t v e r z i ó j a a l a p j á n a használhatatlanná vált elektromos berendezéseket elkülönítve kell gyűjteni, és környezetbarát módon újra kell hasznosítani. Magyar CDP-BSY+ 5/12

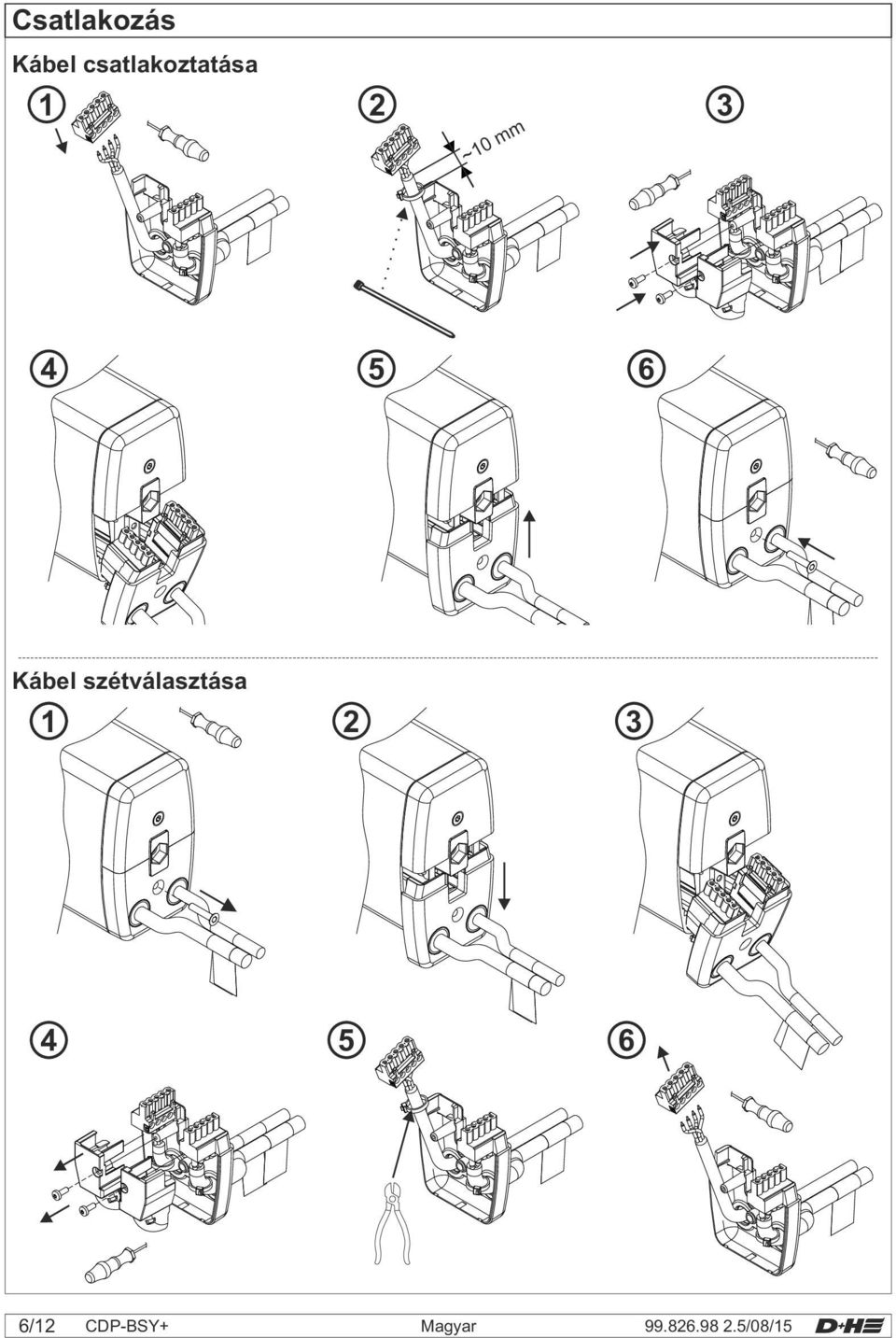

6 Csatlakozás Kábel csatlakoztatása 1 2 ~10 mm Kábel szétválasztása /12 CDP-BSY+ Magyar

7 Csatlakozás Dugasz érkiosztása Alap GY (n.c.) PK (n.c.) (WH) fehér (BN) barna (OG) narancssárga (YE) sárga (GN) zöld (PK) rózsaszín (GY) szürke Opció -SGI-SKS GY (n.c.) PK (n.c.) GN (-SKS) GY (-SKS) YE (SGI) PK (SGI) OG (n.c.) WH (n.c.) BN (n.c.) Magyar CDP-BSY+ 7/12

8 Csatlakozás Dugasz érkiosztása Opció -SA-SZ GY (n.c.) PK (n.c.) max. 50 V / 0,5 A GN (SZ) GY (SZ) YE (SA) PK (SA) OG (n.c.) WH (n.c.) BN (n.c.) r s Opció -SGI-SKS-SA-SZ max. 50 V / 0,5 A GY (n.c.) PK (n.c.) GN (SZ) GY (SZ) YE (SA) PK (SA) OG (n.c.) WH (n.c.) BN (n.c.) r s GN (SKS) GY (SKS) YE (SGI) PK (SGI) OG (n.c.) WH (n.c.) BN (n.c.) 8/12 CDP-BSY+ Magyar

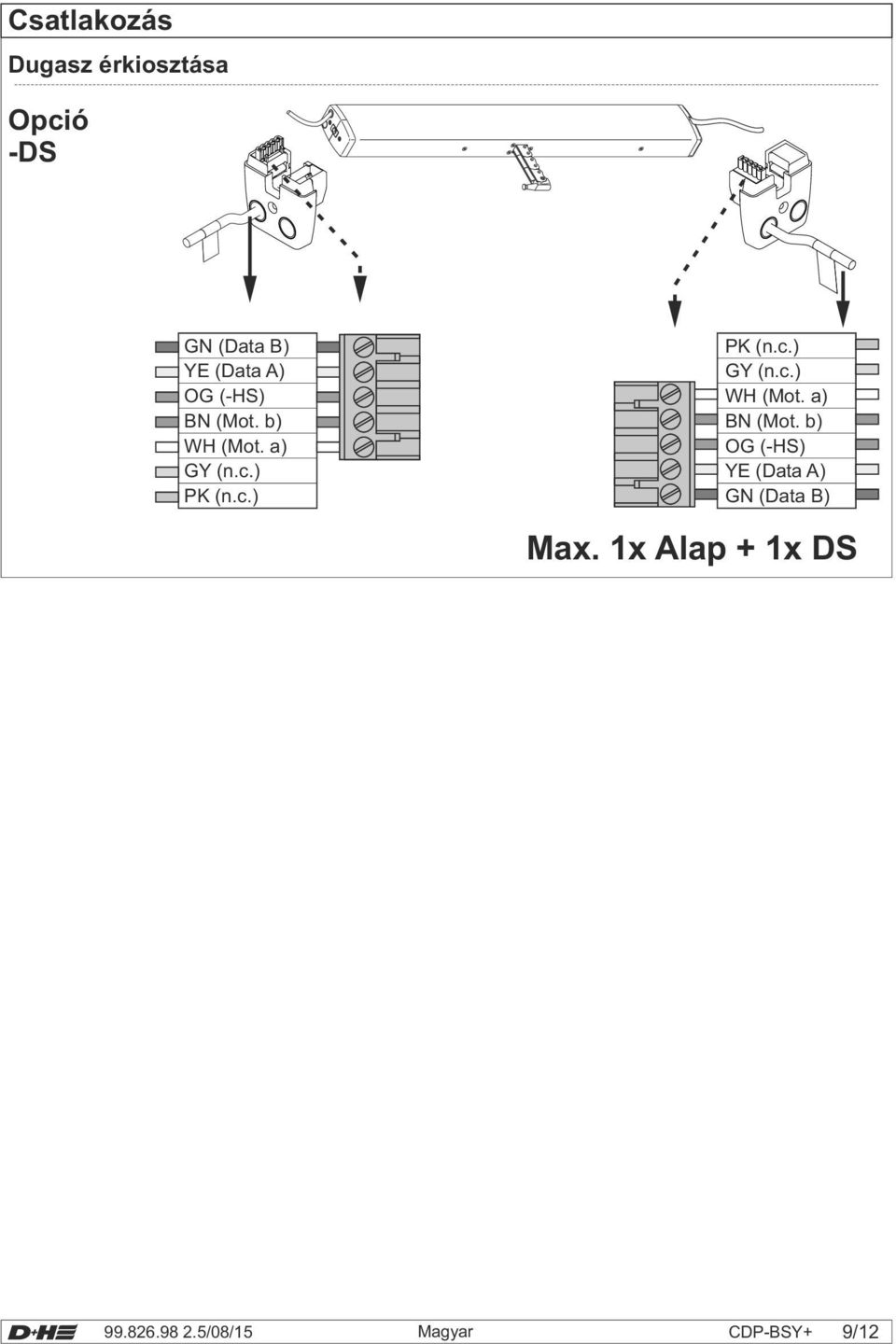

9 Csatlakozás Dugasz érkiosztása Opció -DS GY (n.c.) PK (n.c.) PK (n.c.) GY (n.c.) Max. 1x Alap + 1x DS Magyar CDP-BSY+ 9/12

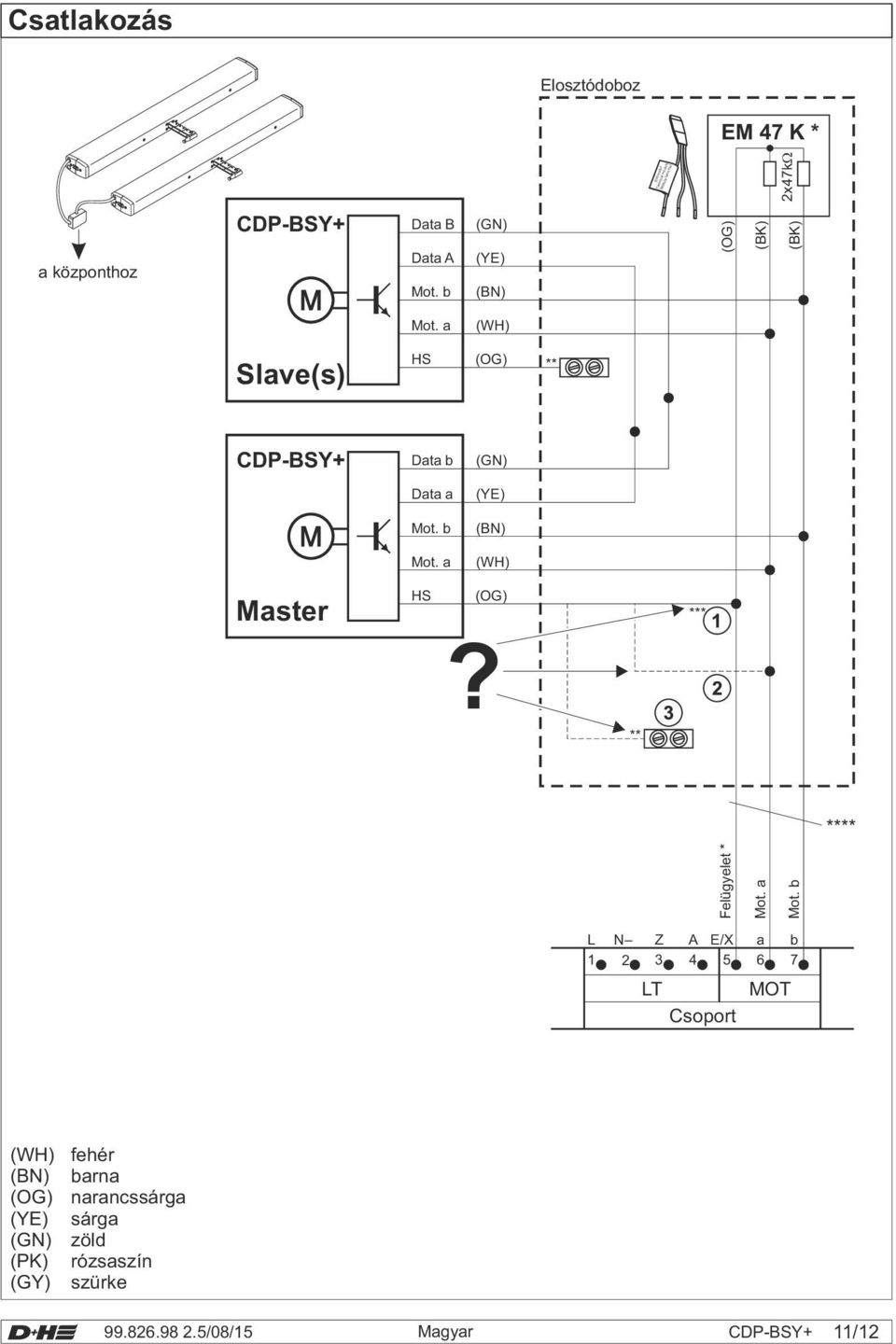

10 Csatlakozás Elosztódoboz EM 47 K * Endmodul Terminal module Module terminal a központhoz (OG) (BK) 2x47kW CDP-BSY+ Data B Data A Mot. b (GN) (YE) (BN) ** ** (BK) Mot. a (WH) Master 1 HS (OG) *** ***? ** High-Speed Mot. a (WH) Mot. b (BN) **** High-Speed Felügyelet * Mot. a Mot. b Normálüzem RWA-gyorsjárat High-Speed L N Z A E/X a b LT MOT Csoport * A következők esetében nem : GVL -E/ -K/ -M ** Rövidzárlat ellen biztosítani kell *** E/HS teljesítményfelügyelettel rendelkező D+H RWA központokba történő bekötés esetén **** Kábel a D+H kábelezési táblázatban megadottaknak megfelelően (további információt a központ használati útmutatójában talál) 10/12 CDP-BSY+ Magyar

11 Csatlakozás Elosztódoboz EM 47 K * Endmodul Terminal module Module terminal a központhoz? Felügyelet * Mot. a Mot. b 2x47kW CDP-BSY+ Data B Data A Mot. b (GN) (YE) (BN) (OG) (BK) (BK) Mot. a (WH) Slave(s) HS (OG) ** CDP-BSY+ Data b (GN) Data a (YE) Mot. b (BN) Mot. a (WH) Master HS (OG) ** *** **** L N Z A E/X a b LT MOT Csoport (WH) fehér (BN) barna (OG) narancssárga (YE) sárga (GN) zöld (PK) rózsaszín (GY) szürke Magyar CDP-BSY+ 11/12

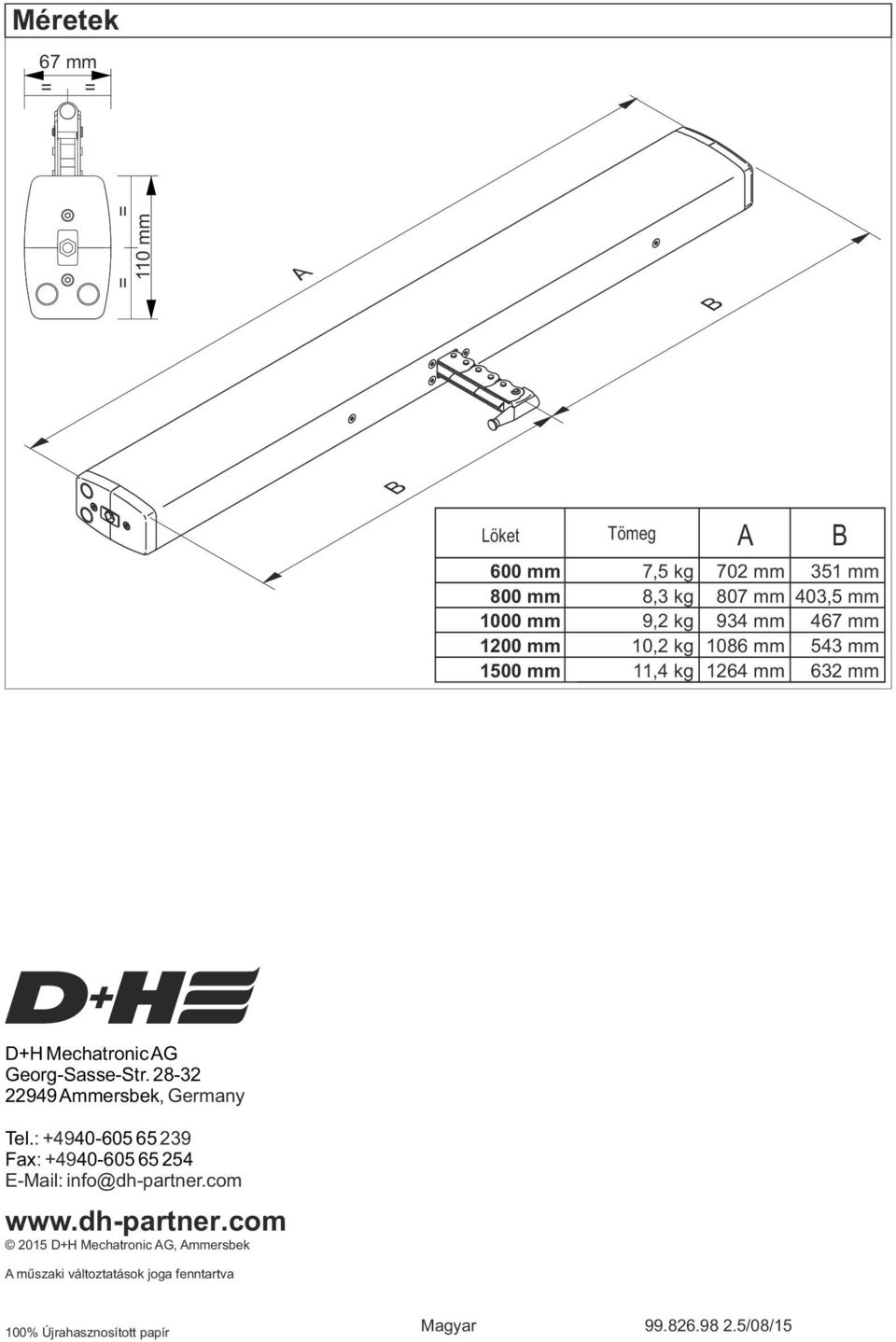

12 Méretek 67 mm = = = 110 mm = A B B Löket 600 mm 800 mm 1000 mm 1200 mm 1500 mm Tömeg 7,5 kg 8,3 kg 9,2 kg 10,2 kg 11,4 kg A 702 mm 807 mm 934 mm 1086 mm 1264 mm B 351 mm 403,5 mm 467 mm 543 mm 632 mm D+H Mechatronic AG Georg-Sasse-Str Ammersbek, Germany Tel. : Fax : info@dh-partner.com D+H Mechatronic AG, Ammersbek A műszaki változtatások joga fenntartva 100% Újrahasznosított papír Magyar
