Vörösiszap mérések a katasztrófa helyszínén
|
|
- Boglárka Oroszné
- 8 évvel ezelőtt
- Látták:
Átírás
1 Vörösiszap mérések a katasztrófa helyszínén Czitrovszky Aladár, Nagy Attila, Kerekes Attila, Oszetzky Dániel, Veres Miklós, Koós Margit, Pogány Lajos + A Pannon Egyetem munkatársai SZFKI Szeminárium
2 Tartalom: A helyszín A mobil környezetvédelmi laboratórium és az alkalmazott műszerek Vörösiszap mérések a Pannon Egyetemen Vörösiszap mérések a helyszínen További laboratóriumi mérések az SZFKI-ban Eredmények, elemzések, következtetések
3 Műholdfelvétel a vörösiszappal elöntött területről 2010 október Elöntött terület ~ 40 km2, települések : Kolontár 600 lakos, Devecser 5000 lakos
4 A vörösiszap néhány anyagjellemzője: sűrűség 3,1-3,8 t/m 3 egyirányú nyomószilárdság N/cm 2 szivárgási tényező x 10-8 m/s A nagy nátrium hidroxid tartalom miatt erősen lúgos anyag, laza szerkezetű, nagy reszuszpenziós ténye- Zővel rendelkezik aeroszolképződés Devecser, október 19.
5 Devecser, október 19.
6 Kolontár, 2011, október 20.
7 Devecser, október 21.
8 A devecsri Kastélypark október 21.
9 Kolontár, 2011, október 20.
10
11 Laboratóriumi előkísérletek a veszprémi Pannon Egyetemen GRIMM APC-01-02A CPC TSI Mérettartomány 7 nm 32 mikrométer Koncentráció tartomány 5X10E6 részecske/liter
12 Koncentáció [ N / logd] Koncentáció [ N / logd] Koncentáció [ N / logd] 10 7 Részecske méreteloszlás : Méret [µm] Számszerinti koncentráció méreteloszlása a minta felkavarása és kiülepedése során labor mérés, PE Maximum a méreteloszlásban ~ 6-8 mikrométer körül 10 5 Részecske méreteloszlás :04 Részecske méreteloszlás : Méret [µm] Méret [µm]
13 Koncentáció [ N / logd] Koncentáció [ N / logd] 10 4 Részecske méreteloszlás : Számszerinti koncentráció méreteloszlása a minta kiülepedése során labor mérés, PE Méret [µm] Részecske méreteloszlás : Méret [µm]
14 Koncentáció [ m / logd] Koncentáció [ m / logd] Részecske méreteloszlás :22 Maximum Tömeg szerinti koncentráció méreteloszlása a minta felkavarása és kiülepedése során labor mérés, PE Méret [µm] Részecske méreteloszlás : Méret [µm]
15 Helyszíni mérések A mikrobuszba beépített műszerek: GRIMM aerosol spectrometer APC-03-2A, APC Airborn Particle Couner Kalman Impaktor Aeroszol analizátor DWOPS Airpointer CPC TSI Aethalomatar Vezérlő PC + autonóm inverteres táphálózat NAVIGON 322 GPS Általunk fejlesztett műszerek
16 A DWOPS fejlesztése
17 A DWOPS fontosabb jellemzői: Koncentráció részecske/l Méreteloszlási tartomány 0,3 10 mm Optikai törésmutató 1-2,5 Optikai abszorpció 0 1 Mintavételezési idő sec Mintavételezési sebesség 1 l/perc Mintvételezési ciklusok száma max Megjelenitési mód 2D, 3D diagramok, táblázatok
18 A terepi mérések helyszínei: Pannon Egyetem belső parkoló - a C épület mellett, Kolontár faluközpont - GPS: 17 O 28' 27" K; Sz. 47 O 05' 10" É Kolontár - az átszakadt gát közvetlen közelében GPS: 17 O 29' 31" K; Sz. 47 O 04'56" É Devecser, Pápai út - GPS: 17 O 26'16" K; Sz. 47 O 06' 26" É Devecser városközpont 17 O 25 46" K; Sz. 47 O 06' 11" É KFKI telephely, I. épület előtt - GPS: háttér mérések
19 A mérőbuszba beépített műszerekkel mérhető paraméterek: Aeroszolok méreteloszlása Számszerinti koncentráció (részecske/liter) Tömegkoncentrációja (mg/m3) Optikai törésmutatója Optikai abszorpciója Különböző frakciók részaránya A fentiek időbeli és tétbeli változása
20 Mérések az átszakadt gátnál
21 Koncentáció [ m / logd] Koncentáció [ m / logd] Méret [µm] Tömeg szerinti koncentráció méreteloszlása Részecske méreteloszlás Devecser október : Méret [µm] Részecske méreteloszlás Kolontár október :
22 Koncentáció [ m / logd] Koncentáció [ m / logd] Tömeg szerinti koncentráció méreteloszlása Részecske méreteloszlás Kolontár október : Méret [µm] Részecske méreteloszlás Devecser október : Méret [µm]
23 Koncentáció [ N / logd] Koncentáció [ N / logd] Részecske méreteloszlás Devecser október :32 Számszerinti koncentráció méreteloszlása Devecseren, eső előtt és után Méret [µm] 10 6 Részecske méreteloszlás Devecser október : Méret [µm]
24 Koncentáció [ m / logd] Koncentáció [ m / logd] Részecske méreteloszlás Devecser október :25 Tömegszerinti koncentráció méreteloszlása Devecseren eső előtt és után Méret [µm] Részecske méreteloszlás Devecser október : Méret [µm]
25 Koncentáció [ m / logd] Tömeg szerinti koncentráció méreteloszlása a mikrobuszban a koncentráció ~ 6X-an meghaladja az egészségügyi határértéket Részecske méreteloszlás KFKI október : Méret [µm] Reszuszpenzió - ~ 1% m/mo
26 A DWOPS aeroszol analizátorral végzett terepi mérések eredményei
27 II.Mérési kampány, Devecser, 2010, november 4.
28 Koncentáció [ m / logd] Koncentáció [ N / logd] Részecske méreteloszlás Devecser, november 4. II.Mérési kampány során mért számszerinti- és tömeg-koncentráció eloszlások Devecser, 2010, november Méret [µm] Részecske méreteloszlás Devecser, november Méret [µm]
29 Laboratóriumi mérések SZFKI I.ép. Optikai méréstechnikai laboratórium, I. ép. Raman spektroszkópiai laboratórium, I. ép. Lumineszcencia laboratórium, XXV/A ép. Aeroszol laboratórium, III. ép. Elektron-mikroszkópiai laboratórium Mintavétel utólagos laboratóriumi mérésekhez és elemzésekhez
30 Laboratóriumi méréseknél alkalmazott műszerek és módszerek RENISHAW 1000 Raman spektrométer, 785 nm-es hullámhosszú RENISHAW félvezető gerjesztőlézer, Ar-ion gerjesztőlézer, LEICA DM LM mikroszkóp, MOTIC 1000 video-mikroszkóp, HORIBA-JOBIN YVON Fluorolog 3-22 fluoriméter, JEOL JSM 840 pásztázó elektronmikroszkóp, EDAX mikroanalízis
31 A vörösiszap mikroszkópós felvételei A vörösiszapot összetapadt kisméretű aggregátumok alkotják. Fő alkotórészei a jellegzetes vörös színt kölcsönző szemcsék (vasoxid - hematit), de emellett szürke, sötétbarna, fekete (egyéb fémoxidok) és áttetsző szemcsék (szilícium-dioxid) is megfigyelhetők benne.
32 Raman intenzitás [t.e.] Raman intenzitás [t.e.] Raman intenzitás [t.e.] Raman intenzitás [t.e.] Raman eltolódás [cm -1 ] Raman eltolódás [cm -1 ] A vörösiszap Raman spektrumai Raman eltolódás [cm -1 ] Raman eltolódás [cm -1 ] Háttérként megfigyelhetők széles fotolumineszcencia sávok. A 217, 285, 395 és 605 cm-1 hullámszámoknál - a hematit karakterisztikus csúcsai vannak. A spektr. másik karakterisztikus csoportja a kvarc 461 cm- 1-nél karakterisztikus csúcsa. Ehhez rendelhetők a 246 és 378 cm-1-nél megjelenő csúcsok is, amelyek szilícium oxidok jelenlétére utalnak. Van még rutil (titán-dioxid, 440 és 613 cm-1), kaolin (alumínium-szilikát, 333, 352, 629 és 657 cm-1) alumínium-szilikát, 716 cm- 1 és grafit.
33 Lumineszcencia intenzitás [t.e.] A vörösiszap lumineszcencia spektruma Hullámhossz [nm] Az egyes anyagokhoz rendelhető emissziós sávok átfedhetik egymást, vagy ugyanabba a hullámhossz-tartományba esnek, ezért a karakterisztikus sávok hozzárendelése nem mindig egyértelmű. A lumineszcencia spektrumban fölbontás nélkül is felismerhető csúcsokat jó közelítéssel a következő anyagok emissziójával lehet kapcsolatba hozni: 491 nm oxalátos Al2O3; 382, 460, 500 nm pórusos alumínium-oxid; 570 nm SiOx, 580 nm Fe2O3 (hematit).
34 A vörösiszap SEM felvételei
35 A vörösiszap EDAXspektrumai
36 A vörösiszap EDAXspektrumai
37
38 A mintavételi helyszínek

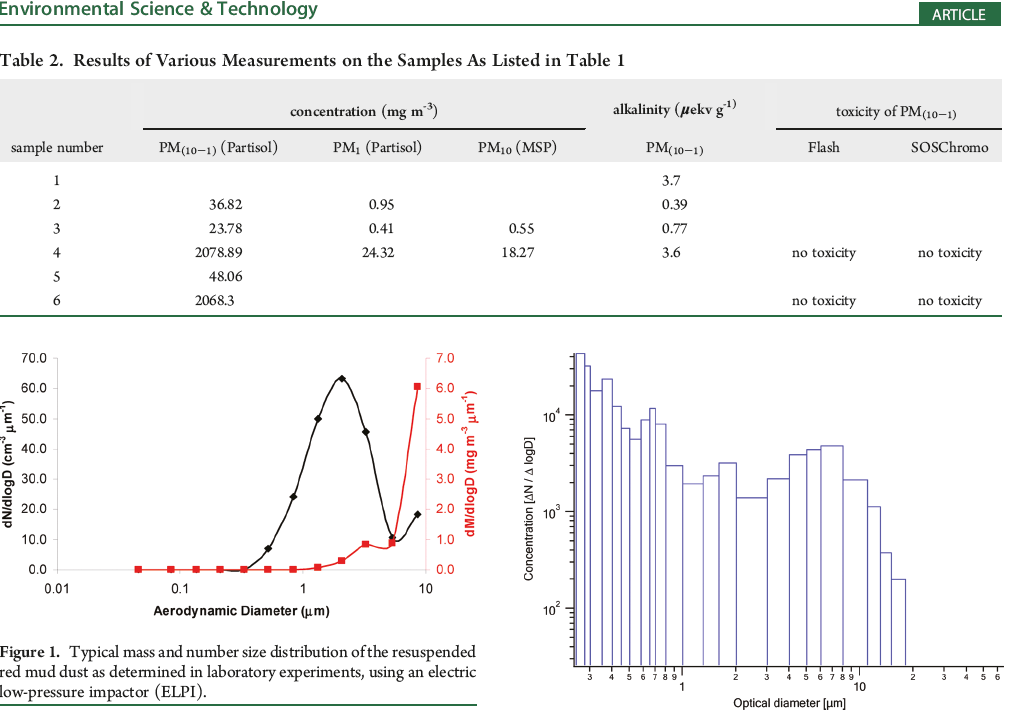

39

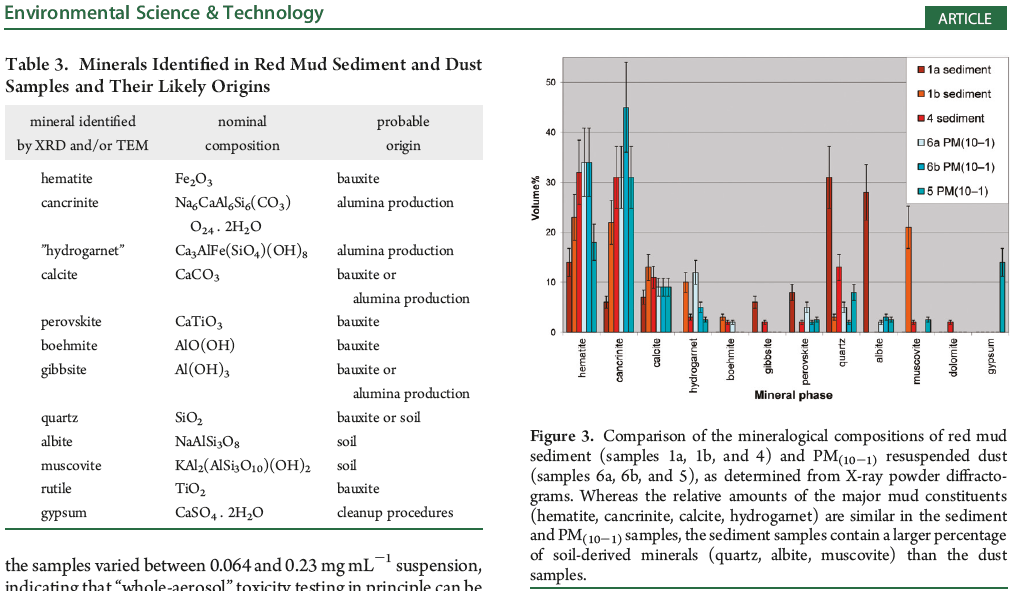

40
41

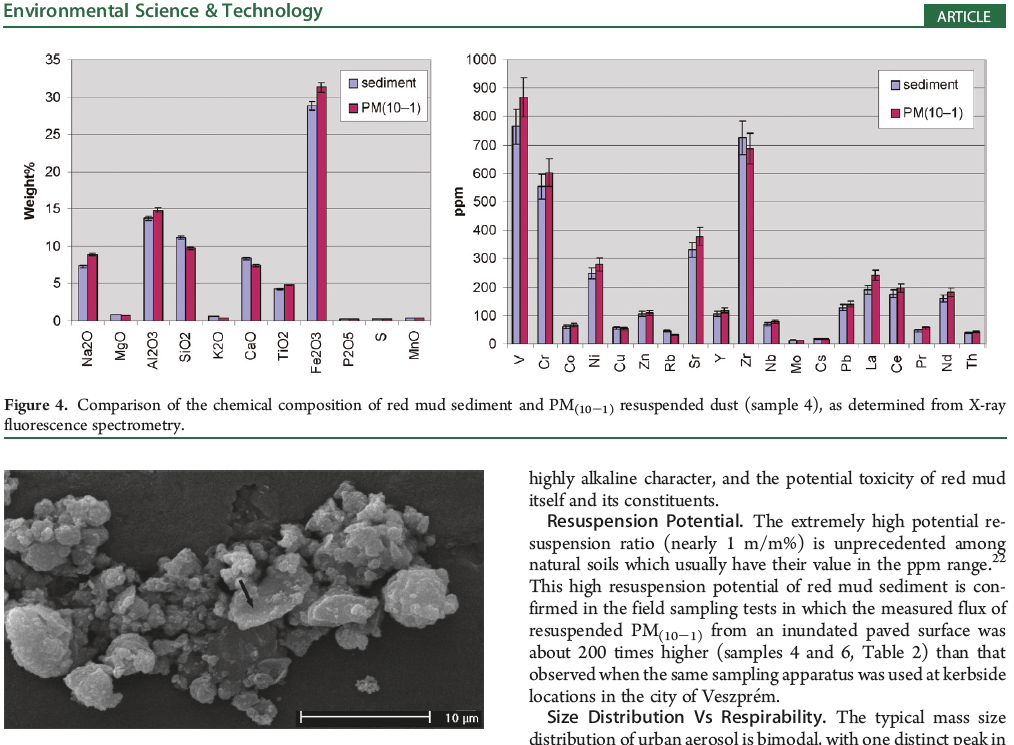

42 Comparison of bulk particle composition of red mud sediment and PM10 dust as measured from 3x0,5 cm2 specimen region using Energy-dispersive X-ray Specroscopy in SEM
43
44 SEM Image of red mud dust particles on a quartz filter and size distribution of particles that was measured from similar images
45 SEM image of particles in the PM10 fraction of resuspended red mud dust. The particle marked 1 is Ca- and Ti-rich, whereas the bulk of particle 2 is probably Hematite, as indicated by the corresponding EDS spectra
46
47
48
49 A PM1-es részecskék összetétele
50 Összefoglaló A Devecseri és Kolontári mérések során a vörösiszapból származó porkoncentráció 2010 október között számos esetben meghaladta az egészségügyi határértéket. Az aeroszolmérő műszerekkel végzett méreteloszlási vizsgálatok azt mutatták, hogy a vörösiszap kiszáradás után hajlamos a felporzásra, a reszuszpenziós tényezője ~200 X nagyobb, mint a háztartási poré, eléri az 1 % (M/M). A méret szerinti eloszlások eredményei összhangban vannak a Pannon Egyetem által más módszerrel mért eredményekkel, figyelembe véve, hogy ott az aerodinamikai átmérő került meghatározásra. A vörösiszap aeroszoljának tömeg szerinti méreteloszlásaiban a 8 mikrométer körüli optikai /geometriai/ átmérő tartományában megfigyelhető egy magas koncentrációjú csúcs, ami a természetes eredetű aeroszolokban nem jellemző. Ennek a csúcsnak a jelenléte a méreteloszlásban nagy valószínűséggel a vörösiszapra utal. Devecseren, ugyanazon a helyszínen ~ 2 órás különbséggel végzett mérések azt mutatták, hogy a nagyobb (5 mikrométer feletti) mérettartományban - ami a vörösiszap aeroszoljára jellemző, a koncentráció a kezdeti határérték feletti értékről esőben az ~ 1/5-ére csökkent, ami a csapadék jelentős tisztító hatására utal.
51 Összefoglaló A vörösiszapból származó aeroszol szemcsék optikai törésmutatója 1,5 és 1,8 az optikai abszorpciója 0 és 0,4 közé esik. Az optikai részecskemérő műszerekkel kapott eredmények és a mikroszkópos megfigyelések azt mutatták, hogy a vörösiszap szemcséinek alakja, mérete és színe széles tartományban változik, ami jól mutatja, hogy a vörösiszap számos különböző anyag keveréke. Fő alkotórészei a jellegzetes vörös színt kölcsönző szemcsék (vasoxid - hematit), de emellett szürke, sötétbarna, fekete (egyéb fémoxidok) és áttetsző szemcsék (szilícium-dioxid) is megfigyelhetők benne. A szubmikronos szemcsék jobban elkülönültek az elektron-mikroszkópos felvételeken nagyobb nagyításban. A pásztázó elektron-mikroszkópos módszerrel végzett vizsgálatok azt mutatták, hogy a vörösiszapot néhány mikron körüli méretű részecskék és laza aggregátumok alkotják, amelyek mérete a 0,5 1 mikrométertől a ~ 100 mikrométerig terjed. Ezek az aggregátumok légmozgás hatására széteshetnek szubmikronos részecskékre, ezzel magyarázható a magas reszuszpenziós hajlam.
52 Összefoglaló A minták mikro-raman vizsgálata a vörösiszap egyik jellegzetes alkotórészeként a 217, 285, 395 és 605 cm-1 hullámszámoknál megfigyelhető domináns sávokhoz rendelhető hematitot mutatta ki. Ezeket a spektrumokat a minta narancssárga és barna színű részein rögzítettük. A másik karakterisztikus csoport legintenzívebb sávja a kvarc 461 cm-1 karakterisztikus vonala. Ehhez az anyaghoz voltak rendelhetők a 246 és 378 cm-1-nél megjelenő csúcsok is, amelyek együttesen jelentős mennyiségű szilícium-oxidok jelenlétére utalnak. A Raman spektrumokból ezen kívül rutil (titán-dioxid) és kaolin (alumíniumszilikát), valamint karbonátok és grafit jelenlétét sikerült kimutatni. A vörösiszap különböző emissziós sávokból felépülő lumineszcencia spektruma szintén jól mutatta a por összetett jellegét - a komponens lumineszcencia sávokat a vörösiszapban található különböző anyagok emissziójának lehet tulajdonítani. A lumineszcencia spektrumban felismerhető csúcsok az oxalátos Al2O3, a pórusos alumínium-oxid, a SiOx és a hematit emissziójával hozhatók kapcsolatba. A vörösiszap kiszáradása után a mérőbuszban végzett mérések szerint a felporzás során keletkező porkoncentráció messze meghaladja az egészségügyi határértéket. Ezért azt lehet javasolni, hogy zárt helységekben lehetőleg még kiszáradás előtt a vörösiszapot többszöri vizes lemosással gondosan fel kell takarítani, ez után a helységet át kell szellőztetni.
53 Összefoglaló Az EDAX mikroanalízis a vörösiszap fő alkotórészének számító hematitot, szilícium-oxidot, kalcitot és alumínium-szilikátokat alkotó elemek mellett Mn, Ti, Na, K és Ca jelenlététét is kimutatta a mintákban. A kapott eredmények összhangban állnak a Raman spektroszkópiás eredményekkel, melyek titán-oxidot, kaolint és különböző karbonátokat mutattak ki. A vörösiszapban kimutatható koncentrációban nem találtunk nehézfémeket. A talált egészségkárosító fémek közé tartozik az alumínium és a mangán, valamint ezek vegyületei. A vörösiszap összetételében a kalcit, a szilikátok és a hematitok okozhatnak egészségkárosodást. Ezeknek a kiülepedését a tüdőben vasbányákban tanulmányozták és kimutatták ezen anyagok karcinogén hatását. Ilyen magas koncentrációnál még az inert por belélegzése is veszélyes az egészségre.
54
55
Czitrovszky Aladár, Nagy Attila, Kerekes Attila, Oszetzky Dániel Sokszínű Optika, ELFT Nyári Iskola Szeged, 2011. augusztus 24.
OPTIKA A KÖRNYEZETVÉDELEMBEN Czitrovszky Aladár, Nagy Attila, Kerekes Attila, Oszetzky Dániel Sokszínű Optika, ELFT Nyári Iskola Szeged, 2011. augusztus 24. Tartalom Bevezetés - a fény mint az optika tárgya
RészletesebbenA vörösiszap kiporzásából származó aeroszol tulajdonságai és potenciális egészségügyi hatásai
A vörösiszap kiporzásából származó aeroszol tulajdonságai és potenciális egészségügyi hatásai Hoffer András, Gelencsér András, Kováts Nóra, Turóczi Beatrix, Rostási Ágnes, Imre Kornélia, Nyirő-Kósa Ilona,
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkező, illetve hozzáadott és visszamaradó
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkező, illetve hozzáadott és visszamaradó
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkező, illetve hozzáadott és visszamaradó
RészletesebbenMagyarországi hőerőművek légszennyezőanyag kibocsátása A Vértesi erőműnél tartott mintavételezés
Országos Környezetvédelmi, Természetvédelmi és Vízügyi Főfelügyelőség KÖRNYEZETVÉDELMI SZAKÉRTŐI NAPOK Magyarországi hőerőművek légszennyezőanyag kibocsátása A Vértesi erőműnél tartott mintavételezés Kovács
RészletesebbenJASCO FTIR KIEGÉSZÍTŐK - NE CSAK MÉRJ, LÁSS IS!
JASCO FTIR KIEGÉSZÍTŐK - NE CSAK MÉRJ, LÁSS IS! Szakács Tibor, Szepesi Ildikó ABL&E-JASCO Magyarország Kft. 1116 Budapest, Fehérvári út 132-144. ablehun@ablelab.com www.ablelab.com JASCO SPEKTROSZKÓPIA
Részletesebben1. Az egészségügyi ellátás normál rendben biztosított. 2. Az ivóvíz biztonságosan fogyasztható.
ÁNTSZ Országos Tisztifőorvosi Hivatal Országos Tiszti Főorvos 1097 Budapest, Gyáli út 2 6. 1437 Budapest, Pf. 839 Központ: (1) 476-1100 Telefon: (1) 476-1242 Telefax: (1) 215-4492 E-mail: tisztifoorvos@oth.antsz.hu
RészletesebbenKörnyezet nehézfém-szennyezésének mérése és terjedésének nyomon követése
Környezet nehézfém-szennyezésének mérése és terjedésének nyomon követése Krisztán Csaba Témavezető: Csorba Ottó 2012 Vázlat A terület bemutatása Célkitűzés A szennyeződés jellemzése Mintavételezés Módszerek
RészletesebbenKörnyezeti levegő porkoncentrációjának mérési módszerei és gyakorlati alkalmazásuk. Dr. Ágoston Csaba, Pusztai Krisztina KVI-PLUSZ Kft.
Környezeti levegő porkoncentrációjának mérési módszerei és gyakorlati alkalmazásuk Dr. Ágoston Csaba, Pusztai Krisztina KVI-PLUSZ Kft. A szállópor fogalma, keletkezése Ha van vízművek, van levegőművek
RészletesebbenTémavezetők: Dr. Bozóki Zoltán, egyetemi tanár Dr. Ajtai Tibor, tudományos munkatárs
Tézisfüzet A légköri aeroszol inherens és látszólagos abszorpciós jellemzőinek és az abszorpciós spektrum jelentéstartalmának fotoakusztikus vizsgálata Utry Noémi Környezettudományi Doktori Iskola Optikai
RészletesebbenSzoboszlai Zoltán, Furu Enikő, Kertész Zsófia, Angyal Anikó, Török Zsófia
Beltéri aeroszol vizsgálata különböző oktatási intézményekben: óvodában, általános-, és középiskolában Szoboszlai Zoltán, Furu Enikő, Kertész Zsófia, Angyal Anikó, Török Zsófia X. Magyar Aeroszol Konferencia
RészletesebbenKészítette: Kovács Mónika Eszter Környezettan alapszakos hallgató. Témavezető: Dr. Mészáros Róbert adjunktus
Készítette: Kovács Mónika Eszter Környezettan alapszakos hallgató Témavezető: Dr. Mészáros Róbert adjunktus Miről lesz szó? A légköri aeroszol: fogalma és dinamikája általános tulajdonságai mintavétele
Részletesebben3. Az integrált KVTF-ÁNTSZ közös szállópor mérési rendszer működik. A RENDSZER ÁLTAL VÉGZETT MÉRÉSEK EREDMÉNYEI, ÉS AZOK ÉRTÉKELÉSE
ÁNTSZ Országos Tisztifőorvosi Hivatal Országos Tiszti Főorvos 1097 Budapest, Gyáli út 2 6. 1437 Budapest, Pf. 839 Központ: (1) 476-1100 Telefon: (1) 476-1242 Telefax: (1) 215-4492 E-mail: tisztifoorvos@oth.antsz.hu
RészletesebbenAZ AEROSZOL RÉSZECSKÉK HIGROSZKÓPOS TULAJDONSÁGA. Imre Kornélia Kémiai és Környezettudományi Doktori Iskola
AZ AEROSZOL RÉSZECSKÉK HIGROSZKÓPOS TULAJDONSÁGA Doktori (PhD) értekezés tézisei Imre Kornélia Kémiai és Környezettudományi Doktori Iskola Konzulens: Dr. Molnár Ágnes tudományos főmunkatárs Pannon Egyetem
RészletesebbenAbszorpciós spektroszkópia
Tartalomjegyzék Abszorpciós spektroszkópia (Nyitrai Miklós; 2011 február 1.) Dolgozat: május 3. 18:00-20:00. Egész éves anyag. Korábbi dolgozatok nem számítanak bele. Felmentés 80% felett. A fény; Elektromágneses
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkezı, illetve hozzáadott és visszamaradó
RészletesebbenLaboratóriumi és terepi fotoakusztikus mérések
Laboratóriumi és terepi fotoakusztikus mérések Ajtai Tibor Szegedi Tudományegyetem Optikai és Kvantumelektronikai Tanszék Sugárzási egyensúly Forrásazonosítás Egészségügyi hatás If research investment
Részletesebben3. Az integrált KVTF-ÁNTSZ közös szállópor mérési rendszer működik. A RENDSZER ÁLTAL VÉGZETT MÉRÉSEK EREDMÉNYEI, ÉS AZOK ÉRTÉKELÉSE
ÁNTSZ Országos Tisztifőorvosi Hivatal Országos Tiszti Főorvos 1097 Budapest, Gyáli út 2 6. 1437 Budapest, Pf. 839 Központ: (1) 476-1100 Telefon: (1) 476-1242 Telefax: (1) 215-4492 E-mail: tisztifoorvos@oth.antsz.hu
RészletesebbenA vízfelvétel és - visszatartás (hiszterézis) szerepe a PM10 szabványos mérésében
A vízfelvétel és - visszatartás (hiszterézis) szerepe a PM10 szabványos mérésében Imre Kornélia 1, Molnár Ágnes 1, Gelencsér András 2, Dézsi Viktor 3 1 MTA Levegőkémia Kutatócsoport 2 Pannon Egyetem, Föld-
RészletesebbenAEROSZOLOK ABSZORPCIÓS ÅNGSTRÖM- EXPONENSÉNEK ÉS MÉRETELOSZLÁSÁNAK MÉRÉSE A FORRÁSAZONOSÍTÁS LEHETŐSÉGÉNEK VIZSGÁLATA FILEP ÁGNES.
AEROSZOLOK ABSZORPCIÓS ÅNGSTRÖM- EXPONENSÉNEK ÉS MÉRETELOSZLÁSÁNAK MÉRÉSE PhD értekezés tézisei FILEP ÁGNES Környezettudományi Doktori Iskola Optikai és Kvantumelektronikai Tanszék Szegedi Tudományegyetem,
RészletesebbenÜlepedő és szálló porok vizsgálatának szemléleti és metodikai kérdései
Ülepedő és szálló porok vizsgálatának szemléleti és metodikai kérdései Farkas Izabella Weiszburg Tamás Agyagásványtani Szakoszályi Ülés, 2006. február. 13. Szálló és ülepedő porok meghatározása 1000 µm
RészletesebbenFOTOSZINTETIKUSAN AKTÍV SUGÁRZÁS GLOBÁLSUGÁRZÁS
FOTOSZINTETIKUSAN AKTÍV SUGÁRZÁS ÉS GLOBÁLSUGÁRZÁS Major György Horváth László, Pintér Krisztina, Nagy Zoltán (Gödöllı) Haszpra László, Barcza Zoltán, Gelybó Györgyi Globálsugárzás: a 0,29 4 mikrométer
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkezı, illetve hozzáadott és visszamaradó
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkezı, illetve hozzáadott és visszamaradó
RészletesebbenA diffúz reflektancia spektroszkópia (DRS) módszerének alkalmazhatósága talajok ásványos fázisának rutinvizsgálatában
A diffúz reflektancia spektroszkópia (DRS) módszerének alkalmazhatósága talajok ásványos fázisának rutinvizsgálatában Készítette: Ringer Marianna Témavezető: Szalai Zoltán 2015.06.16. Bevezetés Kutatási
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkezı, illetve hozzáadott és visszamaradó
RészletesebbenMikroszerkezeti vizsgálatok
Mikroszerkezeti vizsgálatok Dr. Szabó Péter BME Anyagtudomány és Technológia Tanszék 463-2954 szpj@eik.bme.hu www.att.bme.hu Tematika Optikai mikroszkópos vizsgálatok, klasszikus metallográfia. Kristálytan,
Részletesebben1. Az egészségügyi ellátás normál rendben folyik, zavartalan. 3. Az integrált KVTF-ÁNTSZ közös szállópor mérési rendszer folyamatosan működik.
ÁNTSZ Országos Tisztifőorvosi Hivatal Országos Tiszti Főorvos 1097 Budapest, Gyáli út 2 6. 1437 Budapest, Pf. 839 Központ: (1) 476-1100 Telefon: (1) 476-1242 Telefax: (1) 215-4492 E-mail: tisztifoorvos@oth.antsz.hu
RészletesebbenAbszorpciós fotometria
abszorpció Abszorpciós fotometria Spektroszkópia - Színképvizsgálat Spektro-: görög; jelente kép/szín -szkópia: görög; néz/látás/vizsgálat Ujfalusi Zoltán PTE ÁOK Biofizikai Intézet 2012. február Vizsgálatok
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkezı, illetve hozzáadott és visszamaradó
Részletesebben3. Levegőszennyezettség: a mérési adatok alapján az érintett térség minden településén egészségügyi határérték alatti a porszennyezettség.
ÁNTSZ Országos Tisztifőorvosi Hivatal Országos Tiszti Főorvos 197 Budapest, Gyáli út 2 6. 1437 Budapest, Pf. 839 Központ: (1) 476-11 Telefon: (1) 476-1242 Telefax: (1) 215-4492 E-mail: tisztifoorvos@oth.antsz.hu
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ
MI IS AZ A VÖRÖSISZAP: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkező, illetve hozzáadott és visszamaradó anyagok
Részletesebben3. Az integrált KVTF-ÁNTSZ közös szállópor mérési rendszer folyamatosan működik. A RENDSZER ÁLTAL VÉGZETT MÉRÉSEK EREDMÉNYEI, ÉS AZOK ÉRTÉKELÉSE
Heti összefoglaló a 1. október 4.-én Kolontár külterületén bekövetkezett vörösiszap tároló gátszakadással kapcsolatos ÁNTSZ tevékenységekről 11. május 26 Rövid összefoglaló az ÁNTSZ OTH, OKI és a Veszprém
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkezı, illetve hozzáadott és visszamaradó
RészletesebbenÁNTSZ ORSZÁGOS TISZTIFŐORVOSI HIVATAL
ÁNTSZ ORSZÁGOS TISZTIFŐORVOSI HIVATAL ORSZÁGOS TISZTI FŐORVOS 1097 Budapest, Gyáli út 2 6. 1437 Budapest, Pf. 839 Központ: (1) 476-1100 Telefon: (1) 215-09-30 Telefax: (1) 215-4492 E-mail: tisztifoorvos@oth.antsz.hu
RészletesebbenKS-409.3 / KS-409.1 ELŐNYPONTOK
KS-409.3 / KS-409.1 AUTOMATIZÁLT IZOKINETIKUS MINTAVEVŐ MÉRŐKÖR SÓSAV, FLUORIDOK, ILLÉKONY FÉMEK TÖMEGKONCENTRÁCIÓJÁNAK, EMISSZIÓJÁNAK MEGHATÁROZÁSÁRA ELŐNYPONTOK A burkoló csőből könnyen kivehető, tisztítható
Részletesebben3. Az integrált KVTF-ÁNTSZ közös szállópor mérési rendszer működik. A RENDSZER ÁLTAL VÉGZETT MÉRÉSEK EREDMÉNYEI ÉS ÉRTÉKELÉSE
ÁNTSZ Országos Tisztifőorvosi Hivatal Országos Tiszti Főorvos 1097 Budapest, Gyáli út 2 6. 1437 Budapest, Pf. 839 Központ: (1) 476-1100 Telefon: (1) 476-1242 Telefax: (1) 215-4492 E-mail: tisztifoorvos@oth.antsz.hu
RészletesebbenSZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI
SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI 30 Műszeres ÁSVÁNYHATÁROZÁS XXX. Műszeres ÁsVÁNYHATÁROZÁs 1. BEVEZETÉs Az ásványok természetes úton, a kémiai elemek kombinálódásával keletkezett (és ma is keletkező),
RészletesebbenRadon leányelemek depozíciója és tisztulása a légzőrendszerből
Radon leányelemek depozíciója és tisztulása a légzőrendszerből Füri Péter, Balásházy Imre, Kudela Gábor, Madas Balázs Gergely, Farkas Árpád, Jókay Ágnes, Czitrovszky Blanka Sugárvédelmi Továbbképző Tanfolyam
RészletesebbenA FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA
A FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA Müller Melinda és Berta Márton Környezettan BSc és Környezettudomány MSc hallgatók Témavezető: Szabó
RészletesebbenBorsod-Abaúj-Zemplén Megyei Kormányhivatal
Népegészségügyi Főosztály Laboratóriumi Osztály A NAH által NAH-1-1822/2018 számon akkreditált vizsgálólaboratórium. A JKY-930 Mobil Mérőállomás 2017. július 26. - 2018. május 07. között Tiszaújvárosban
RészletesebbenModern Fizika Labor. 11. Spektroszkópia. Fizika BSc. A mérés dátuma: dec. 16. A mérés száma és címe: Értékelés: A beadás dátuma: dec. 21.
Modern Fizika Labor Fizika BSc A mérés dátuma: 2011. dec. 16. A mérés száma és címe: 11. Spektroszkópia Értékelés: A beadás dátuma: 2011. dec. 21. A mérést végezte: Domokos Zoltán Szőke Kálmán Benjamin
RészletesebbenA budapesti aeroszol PM10 frakciójának kémiai jellemzése
A budapesti aeroszol PM10 frakciójának kémiai jellemzése Muránszky Gábor, Óvári Mihály, Záray Gyula ELTE KKKK 2006. Az előadás tartalma - Mintavétel helye és eszközei - TOC és TIC vizsgálati eredmények
Részletesebben7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék)
7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék) 7.1.1. SPS: 1150 C; 5 (1312 K1) Mért sűrűség: 3,795 g/cm 3 3,62 0,14 GPa Három pontos törés teszt: 105 4,2 GPa Súrlódási együttható:
RészletesebbenKS-407-H / KS-107-H BELSŐTÉRI KIVITELŰ, TÖBB CÉLÚ, LÉGFŰTÉSES/-HŰTÉSES SZŰRŐHÁZ, SZONDASZÁR IZOKINETIKUS AEROSZOL - PORMINTAVEVŐ MÉRŐKÖRHÖZ
KS-407-H / KS-107-H BELSŐTÉRI KIVITELŰ, TÖBB CÉLÚ, LÉGFŰTÉSES/-HŰTÉSES SZŰRŐHÁZ, SZONDASZÁR IZOKINETIKUS AEROSZOL - PORMINTAVEVŐ MÉRŐKÖRHÖZ ELŐNYPONTOK Nagy nedvességtartalmú gázban is alkalmazható fűtött,
RészletesebbenA nanotechnológia mikroszkópja
1 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június 1. FEI Quanta 3D SEM/FIB 2 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június
RészletesebbenVIZSGÁLATI JEGYZŐKÖNYV
VIZSGÁLATI JEGYZŐKÖNYV Budapest, IV. kerület területén végzett levegőterheltségi szint mérés nem fűtési szezonban. (folyamatos vizsgálat környezetvédelmi mobil laboratóriummal) Megbízó: PANNON NATURA KFT.
RészletesebbenElméleti-, technikai háttér
ÍVFÉNY ÁLTAL KELTETT SZERVETLEN EMISSZIÓ TOXIKOKINETIKÁJÁNAK VIZSGÁLATA ÁLLATMODELLBEN 1 Kővágó Csaba, 2 Májlinger Kornél, 1 Lehel József, 1 Állatorvostudományi Egyetem, Budapest, 2 Budapesti Műszaki és
RészletesebbenNemzeti Akkreditáló Testület. MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAT-1-1107/2014 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAT-1-1107/2014 nyilvántartási számú akkreditált státuszhoz A FONOR Környezetvédelmi és Munkavédelmi Kft. Vizsgálólaboratórium (1141 Budapest,
RészletesebbenRöntgen-gamma spektrometria
Röntgen-gamma spektrométer fejlesztése radioaktív anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű meghatározására Szalóki Imre, Gerényi Anita, Radócz Gábor Nukleáris Technikai Intézet
RészletesebbenKS-404 AUTOMATIZÁLT IZOKINETIKUS AEROSOL - PORMINTAVEVŐ MÉRŐKÖR, HORDOZHATÓ BELSŐTÉRI KIVITEL ISO 9096 STANDARD KÁLMÁN SYSTEM SINCE 1976
KS-404 AUTOMATIZÁLT IZOKINETIKUS AEROSOL - PORMINTAVEVŐ MÉRŐKÖR, HORDOZHATÓ BELSŐTÉRI KIVITEL ISO 9096 STANDARD KÁLMÁN SYSTEM SINCE 1976 ELŐNYPONTOK Kalibrált venturi térfogatáram-mérő. Négyféle mérési
RészletesebbenNemzeti Akkreditáló Hatóság. MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAT /2013 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Hatóság MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAT-1-1423/2013 nyilvántartási számú akkreditált státuszhoz A Plánum'97 Környezetvédelmi és Környezetgazdálkodási Mérnöki Iroda Kft. Laboratóriuma
RészletesebbenElőadás címe: A vörösiszappal szennyezett felszíni vizek kárenyhítése. Mihelyt tudjátok, hogy mi a kérdés érteni fogjátok a választ is Douglas Adams
Előadás címe: A vörösiszappal szennyezett felszíni vizek kárenyhítése Bálint Mária Bálint Analitika Kft Mihelyt tudjátok, hogy mi a kérdés érteni fogjátok a választ is Douglas Adams Kármentesítés aktuális
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1795/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: AIRMON Levegőszennyezés Monitoring Kft. (1112 Budapest, Repülőtéri út 6. 27.
RészletesebbenVizsgálólaboratórium: 2536 Nyergesújfalu, Babits M. u. 6. Bankszámla szám: Adószám: Cégjegyzék szám:
KÖR-KER 2536 Nyergesújfalu Babits M. u. 2. 06-33-504-080 Környezetvédelmi Szolgáltató és 06-33-504-081 Kereskedelmi Korlátolt Felelősségű Társaság E-mail:kor-ker@kor-ker.hu http://www.kor-ker.hu Vizsgálólaboratórium:
RészletesebbenAbszorpció, emlékeztetõ
Hogyan készültek ezek a képek? PÉCI TUDMÁNYEGYETEM ÁLTALÁN RVTUDMÁNYI KAR Fluoreszcencia spektroszkópia (Nyitrai Miklós; február.) Lumineszcencia - elemi lépések Abszorpció, emlékeztetõ Energia elnyelése
RészletesebbenLövedékálló védőmellényekben alkalmazható ballisztikai kerámia megfelelőségének vizsgálata röntgendiffrakciós (XRD) módszerrel
Lövedékálló védőmellényekben alkalmazható ballisztikai kerámia megfelelőségének vizsgálata röntgendiffrakciós (XRD) módszerrel XRD study on suitability of aluminium-oxide based ballistic ceramics used
RészletesebbenModern Fizika Labor. A mérés száma és címe: A mérés dátuma: Értékelés: Infravörös spektroszkópia. A beadás dátuma: A mérést végezte:
Modern Fizika Labor A mérés dátuma: 2005.10.26. A mérés száma és címe: 12. Infravörös spektroszkópia Értékelés: A beadás dátuma: 2005.11.09. A mérést végezte: Orosz Katalin Tóth Bence 1 A mérés során egy
RészletesebbenGaInAsP/InP LED-ek kutatása és spektroszkópiai alkalmazása a közeli infravörös tartományban
GaInAsP/InP LED-ek kutatása és spektroszkópiai alkalmazása a közeli infravörös tartományban LED-ek fejlesztése nagy víztartalmú szerves anyagok, biológiai minták optikai vizsgálatára NÁDAS JÓZSEF TÉMAVEZETŐ:
RészletesebbenGamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére
Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére OAH-ABA-23/16-M Dr. Szalóki Imre, fizikus, egyetemi docens Radócz Gábor,
RészletesebbenRÉSZLETEZŐ OKIRAT a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT a NAH-1-1795/2016 nyilvántartási számú akkreditált státuszhoz Az AIRMON Levegőszennyezés Monitoring Kft. (1112 Budapest, Repülőtéri út 6. 27. ép.) akkreditált területe: I. Az akkreditált
RészletesebbenTartalomjegyzék. Emlékeztetõ. Emlékeztetõ. Spektroszkópia. Fényelnyelés híg oldatokban A fény; Abszorpciós spektroszkópia
Tartalomjegyzék PÉCS TUDOMÁNYEGYETEM ÁLTALÁNOS ORVOSTUDOMÁNY KAR A fény; Abszorpciós spektroszkópia Elektromágneses hullám kölcsönhatása anyaggal; (Nyitrai Miklós; 2015 január 27.) Az abszorpció mérése;
RészletesebbenSugárzás és anyag kölcsönhatásán alapuló módszerek
Sugárzás és anyag kölcsönhatásán alapuló módszerek Elektronmikroszkópok A leképzendő mintára elektronsugarakat bocsátunk. Mivel az elektronsugár (mint hullám) hullámhossza kb. 5 nagyságrenddel kisebb a
RészletesebbenModern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 12. mérés: Infravörös spektroszkópia. 2008. május 6.
Modern Fizika Labor Fizika BSc A mérés dátuma: A mérés száma és címe: 12. mérés: Infravörös spektroszkópia Értékelés: A beadás dátuma: 28. május 13. A mérést végezte: 1/5 A mérés célja A mérés célja az
RészletesebbenModern fizika laboratórium
Modern fizika laboratórium Röntgen-fluoreszcencia analízis Készítette: Básti József és Hagymási Imre 1. Bevezetés A röntgen-fluoreszcencia analízis (RFA) egy roncsolásmentes anyagvizsgálati módszer. Rövid
RészletesebbenA hosszúhullámú sugárzás stratocumulus felhőben történő terjedésének numerikus modellezése
A hosszúhullámú sugárzás stratocumulus felhőben történő terjedésének numerikus modellezése Lábó Eszter 1, Geresdi István 2 1 Országos Meteorológiai Szolgálat, 2 Pécsi Tudományegyetem, Természettudományi
RészletesebbenRADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN
RADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN Bujtás T., Ranga T., Vass P., Végh G. Hajdúszoboszló, 2012. április 24-26 Tartalom Bevezetés Radioaktív hulladékok csoportosítása, minősítése A minősítő
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkezı, illetve hozzáadott és visszamaradó
RészletesebbenLAKOSSÁGI TÁJÉKOZTATÓ INFORMÁCIÓK A VÖRÖSISZAPRÓL: A VÖRÖSISZAP RADIOAKTIVITÁSA IVÓVÍZ VIZSGÁLATOK: LÉGSZENNYEZETTSÉG
INFORMÁCIÓK A VÖRÖSISZAPRÓL: A vörösiszap az alumíniumgyártás során visszamaradó hulladék. Összetételét a kibányászott bauxit tulajdonságai és a kezelés során keletkezı, illetve hozzáadott és visszamaradó
RészletesebbenSZÛKÍTETT RÉSZLETEZÕ OKIRAT (2)
Nemzeti Akkreditáló Testület SZÛKÍTETT RÉSZLETEZÕ OKIRAT (2) a NAT-1-1537/2011 nyilvántartási számú akkreditált státuszhoz A FETILEV Felsõ-Tisza-vidéki Levegõanalitikai Kft. (4400 Nyíregyháza, Móricz Zsigmond
RészletesebbenTartalomjegyzék. Emlékeztetõ. Emlékeztetõ. Spektroszkópia. Fényelnyelés híg oldatokban 4/11/2016. A fény; Abszorpciós spektroszkópia
Tartalomjegyzék PÉCS TUDOMÁNYEGYETEM ÁLTALÁNOS ORVOSTUDOMÁNY KAR A fény; Abszorpciós spektroszkópia Elektromágneses hullám kölcsönhatása anyaggal; (Nyitrai Miklós; 2016 március 1.) Az abszorpció mérése;
RészletesebbenMÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (2) a NAH / nyilvántartási számú akkreditált státuszhoz
MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (2) a NAH-1-1107/2014 2 nyilvántartási számú akkreditált státuszhoz A FONOR Környezetvédelmi és Munkavédelmi Kft. Vizsgálólaboratórium (1149 Pósa Lajos u. 20-22. B. ép. fszt.
Részletesebbena NAT /2010 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1494/2010 nyilvántartási számú akkreditált státuszhoz A PAMET Mérnökiroda Kft. (7623 Pécs, Tüzér u. 13.) akkreditált területe I. az akkreditált területhez
RészletesebbenBevontelektródás ívhegesztés
Budapesti Műszaki és Gazdaságtudományi Egyetem Bevontelektródás ívhegesztés Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Bevontelektródás kézi ívhegesztés Consumable electrode:
RészletesebbenJármű vizsgálat Bárhol, bármikor. testo NanoMet3 RDE méréshez
Jármű vizsgálat Bárhol, bármikor testo NanoMet3 RDE méréshez testo NanoMet3 nanorészecske mérő rendszer A nanorészecske mérés célja: Tiszta, egészséges levegő A belsőégésű motorok által kibocsátott nanorészecskék
RészletesebbenMARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFOM
MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MA RKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARK ETINFO MARKETINFO MARKETINFO
RészletesebbenAdatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei
GazdálkodásimodulGazdaságtudományismeretekI.Közgazdaságtan KÖRNYEZETGAZDÁLKODÁSIMÉRNÖKIMScTERMÉSZETVÉDELMIMÉRNÖKIMSc Tudományos kutatásmódszertani, elemzési és közlési ismeretek modul Adatgyőjtés, mérési
RészletesebbenA tisztítandó szennyvíz jellemző paraméterei
A tisztítandó szennyvíz jellemző paraméterei A Debreceni Szennyvíztisztító telep a kommunális szennyvizeken kívül, időszakosan jelentős mennyiségű, ipari eredetű vizet is fogad. A magas szervesanyag koncentrációjú
RészletesebbenA mintavételezést a megbízóval előre egyeztetett időpontokban augusztus 24 szeptember 1. között hajtottuk végre.
1. BEVEZETÉS A Pannon Natura Kft. felkérte a Bálint Analitika Kft-t, hogy Budapest IV. kerületben a megbízó által kijelölt területeken a környezeti levegő CO, NO2 NO X, BTEX és szilárd anyag (PM 1) koncentrációjának
RészletesebbenAbszorpciós fotometria
abszorpció A fény Abszorpciós fotometria Ujfalusi Zoltán PTE ÁOK Biofizikai Intézet 2013. január Elektromágneses hullám Transzverzális hullám elektromos térerősségvektor hullámhossz E B x mágneses térerősségvektor
Részletesebben11.3. Az Achilles- ín egy olyan rugónak tekinthető, amelynek rugóállandója 3 10 5 N/m. Mekkora erő szükséges az ín 2 mm- rel történő megnyújtásához?
Fényemisszió 2.45. Az elektromágneses spektrum látható tartománya a 400 és 800 nm- es hullámhosszak között található. Mely energiatartomány (ev- ban) felel meg ennek a hullámhossztartománynak? 2.56. A
RészletesebbenFolyékony mikrominták analízise kapacitívan csatolt mikroplazma felhasználásával
Folyékony mikrominták analízise kapacitívan csatolt mikroplazma felhasználásával DARVASI Jenő 1, FRENTIU Tiberiu 1, CADAR Sergiu 2, PONTA Michaela 1 1 Babeş-Bolyai Tudományegyetem, Kémia és Vegyészmérnöki
RészletesebbenSugárzáson, és infravörös sugárzáson alapuló hőmérséklet mérés.
Sugárzáson, és infravörös sugárzáson alapuló hőmérséklet mérés. A sugárzáson alapuló hőmérsékletmérés (termográfia),azt a fizikai jelenséget használja fel, hogy az abszolút nulla K hőmérséklet (273,16
RészletesebbenRagyogó molekulák: dióhéjban a fluoreszcenciáról és biológiai alkalmazásairól
Ragyogó molekulák: dióhéjban a fluoreszcenciáról és biológiai alkalmazásairól Kele Péter egyetemi adjunktus Lumineszcencia jelenségek Biolumineszcencia (biológiai folyamat, pl. luciferin-luciferáz) Kemilumineszcencia
RészletesebbenA közúti forgalom hatása Pécs város levegőminőségére
A közúti forgalom hatása Pécs város levegőminőségére Készítette: Emesz Tibor Dél-dunántúli Környezetvédelmi és Természetvédelmi Felügyelőség 2014. május 29. Jogszabályi háttér 306/2010 (XII.23.) Korm.
RészletesebbenSZENNYVÍZKEZELÉS NAGYHATÉKONYSÁGÚ OXIDÁCIÓS ELJÁRÁSSAL
SZENNYVÍZKEZELÉS NAGYHATÉKONYSÁGÚ OXIDÁCIÓS ELJÁRÁSSAL Kander Dávid Környezettudomány MSc Témavezető: Dr. Barkács Katalin Konzulens: Gombos Erzsébet Tartalom Ferrát tulajdonságainak bemutatása Ferrát optimális
RészletesebbenMűszeres analitika. Abrankó László. Molekulaspektroszkópia. Kémiai élelmiszervizsgálati módszerek csoportosítása
Abrankó László Műszeres analitika Molekulaspektroszkópia Minőségi elemzés Kvalitatív Cél: Meghatározni, hogy egy adott mintában jelen vannak-e bizonyos ismert komponensek. Vagy ismeretlen komponensek azonosítása
RészletesebbenFényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában. Csarnovics István
Új irányok és eredményak A mikro- és nanotechnológiák területén 2013.05.15. Budapest Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában Csarnovics István Debreceni Egyetem, Fizika
RészletesebbenLABORATÓRIUMI PIROLÍZIS ÉS A PIROLÍZIS-TERMÉKEK NÉHÁNY JELLEMZŐJÉNEK VIZSGÁLATA
LABORATÓRIUMI PIROLÍZIS ÉS A PIROLÍZIS-TERMÉKEK NÉHÁNY JELLEMZŐJÉNEK VIZSGÁLATA TOLNERLászló -CZINKOTAImre -SIMÁNDIPéter RÁCZ Istvánné - SOMOGYI Ferenc Mit vizsgáltunk? TSZH - Települési szilárd hulladék,
RészletesebbenA TERMÉSZETES RADIOAKTIVITÁS VIZSGÁLATA A RUDAS-FÜRDŐ TÖRÖK- FORRÁSÁBAN
A TERMÉSZETES RADIOAKTIVITÁS VIZSGÁLATA A RUDAS-FÜRDŐ TÖRÖK- FORRÁSÁBAN Készítette: Freiler Ágnes II. Környezettudomány MSc. szak Témavezetők: Horváth Ákos Atomfizikai Tanszék Erőss Anita Általános és
RészletesebbenÁSVÁNYOK ÉS MÁS SZILÁRD RÉSZECSKÉK AZ ATMOSZFÉRÁBAN
ÁSVÁNYOK ÉS MÁS SZILÁRD RÉSZECSKÉK AZ ATMOSZFÉRÁBAN A Föld atmoszférája kolloid rendszerként fogható fel, melyben szilárd és folyékony részecskék vannak gázfázisú komponensben. Az aeroszolok kolloidális
RészletesebbenRövid ismertető. Modern mikroszkópiai módszerek. A mikroszkóp. A mikroszkóp. Az optikai mikroszkópia áttekintése
Rövid ismertető Modern mikroszkópiai módszerek Nyitrai Miklós 2010. március 16. A mikroszkópok csoportosítása Alapok, ismeretek A működési elvek Speciális módszerek A mikroszkópia története ld. Pdf. Minél
RészletesebbenKül- és beltéri aeroszol jellemzése nukleáris mikroanalitikai módszerekkel
Kül- és beltéri aeroszol jellemzése nukleáris mikroanalitikai módszerekkel Szoboszlai Zoltán doktori értekezés előzetes vitája Témavezető: Dr. Kertész Zsófia, Prof. Dr. Kiss Árpád Zoltán A prezentáció
RészletesebbenTalálkozz a Tudóssal! A geológus egy napja. A hard rock-tól a környezetgeokémiáig
Találkozz a Tudóssal! A geológus egy napja. A hard rock-tól a környezetgeokémiáig www.meetthescientist.hu 1 26 ? ÚTKERESÉS?? Merre menjek? bankár fröccsöntő?? politikus? bogarász?? jogász? tudományos kutató
RészletesebbenLézer hónolt felületek vizsgálata
Lézer hónolt felületek vizsgálata Dr. Czinege Imre, Csizmazia Ferencné Dr., Dr. Solecki Levente Széchenyi István Egyetem ANYAGVIZSGÁLAT A GYAKORLATBAN KONFERENCIA 2008. Június 4-5. Áttekintés A lézer hónolás
RészletesebbenA Kémiai Laboratórium feladata
A Kémiai Laboratórium feladata Az új mérőeszközök felhasználási lehetőségei a gyakorlatban 2. Előadó: Csiki Tímea osztályvezető Nemzeti Munkaügyi Hivatal Munkaügyi és Munkavédelmi Igazgatóság Munkahigiénés
RészletesebbenCirkon újrakristályosodásának vizsgálata kisenergiájú elektronbesugárzás után
Cirkon újrakristályosodásának vizsgálata kisenergiájú elektronbesugárzás után Váczi Tamás és Lutz Nasdala ELTE Ásványtani Tanszék Bécsi Egyetem Ásványtani és Krisztallográfiai Intézet 7. Téli Ásványtudományi
RészletesebbenAbszorpciós fotometria
A fény Abszorpciós fotometria Ujfalusi Zoltán PTE ÁOK Biofizikai ntézet 2011. szeptember 15. E B x x Transzverzális hullám A fény elektromos térerősségvektor hullámhossz Az elektromos a mágneses térerősség
RészletesebbenFényipar ; optikai módszerek és alkalmazásaik. Szabó Gábor, egyetemi tanár SZTE Optikai és Kvantumelektonikai Tanszék
Fényipar ; optikai módszerek és alkalmazásaik Szabó Gábor, egyetemi tanár SZTE Optikai és Kvantumelektonikai Tanszék Témakörök Fotoakusztikus mérőrendszerek Lézeres mikromegmunkálás Orvosi képalkotás Optikai
Részletesebben
