1 ES TERMÉKEK MAGYAR TERMÉK

2 HOFEKA A hazai fény A HOFEKA Kft. az 1888-ban alapított EKA Rt. (Elektromos Készülékek- és Anyagok Gyára) jogutóda, amely nagy tekintélyt és ismertséget szerzett magának Magyarország közvilágítá sában és a nagyfeszültségű távvezeték-szerelvények gyártásában. Cégünk két telephelyen, budapesti kereskedelmi és fejlesztő központtal és dióskáli gyártóbázissal végzi tevékenységét. Mindkét telephelyünkön a legkorszerűbb ipari berende zé sekkel, minőségi kompromisszumok nélkül végezzük tevékenységünket és gyártjuk berendezéseinket. A HOFEKA az alábbi termékeket gyártja: nagyfeszültségű TVO távvezeték-szerelvények (kizárólagos magyarországi gyártás) villamos távvezetéki- és alállomási szerelvények speciális nagyfeszültségű (750kV) szerelvények köz- és díszvilágítási lámpatestek, oszlopok kültéri-, sport- és ipari lámpatestek, oszlopok egyedi lámpatestek és világítóberendezések, oszlopok kiegészítő és design lámpatestek, oszlopok dekoratív utcabútorok Cégünk két fő szakterületéről bővebben: A magyarországi nagyfeszültségű hálózat 100%-ban jogelőd cég szerel vényeivel épült ki. Ezeket a szerelvényeket és az energiaipar által igényelt új szerel vényeket a HOFEKA a magyarországi áramszolgáltatók igényei szerint legyártja. Minőségükre jellemző, hogy az utóbbi 50 évre viszszatekintve nem volt szerelvény hibára visszavezethető üzemzavar az energiarendszerben. Lámpatesteink kizárólag fémből készülnek, ennek megfelelően kimagaslóan hosszú 25 éves jótállást vállalunk lámpaházainkra. Termékeink műszaki és esztétikai színvonalát mutatja, hogy lámpatest-kínálatunk több tagja jelentős szakmai elismerésben részesült. (Pl.: évben Magyar Terméknagydíj a CLAUDIA lámpatestre, évben Magyar Terméknagydíj a GLÓRIA lámpatestre, évben Magyar Terméknagydíj a FLORIDA lámpatestre, évben INDUSTRIA-különdíj a CLAUDIA lámpatestre) Az általunk ajánlott típusok gyártásához szükséges korszerű gyártóeszközökkel, illetve gépparkkal rendelkezünk, így termékeinket határidőn belül biztonságosan, ütemezésnek megfelelően határ időre tudjuk gyártani. Cégünk ISO 9001 szerinti minőségirányítási rendszerben dolgozik, így több stratégiai fontosságú válla lat minősített beszállítói vagyunk. Elérhetőségeink bármelyikén szívesen állunk rendelkezésére! Hoffman Iván ügyvezető

3 Engel Károly Alkatrészgyár Alapított: Engel Károly 1888-ban Világítástechnikai laboratóriumunk és a modern megoldások iránt nyi tott ter vezőcsapatunk vállalja spe ciális világítástechnikai tervek díjmentes elkészítését. Hazai lámpa test gyártó cég lévén rugalmasan állunk termékeink egyedi igények nek megfelelő változtatásához. Ter mé keink gyártását a piac többi sze replőjéhez képest kimagaslóan rövid határidővel vállaljuk, ezzel is elősegítve egy-egy projekt sikerét

4 Tervezés: Cégünk fiatal és dinamikus konstruktőrei egyedi igényeket is figyelembe véve készíti el a gyártmányok látványterveit és elektronikus 3D modelljeit, valamint a gyártáshoz szükséges rajzokat és dokumentációkat. A tervezés során nagy hangsúlyt fektetünk termékeink időtállóságára valamint működési megbízhatóságára, minőségére. Ennek ellenőrzésére és vizsgálatára cégünk több különböző, öregbítő és mechanikai igénybevételt szimuláló műszerrel is rendelkezik. Fejlesztés: Napjaink egyik legnagyobb kihívása a -ek, mint fényforrások alkalmazása a közvilágítás területén. Cégünk több hazai egyetemmel és vállalkozással karöltve kifejlesztett több olyan lámpatestet is amellyekkel már biztonságos és szabványnak megfelelő, üzembiztos közvilágítás létesíthető. Ennek első, nemzetközi viszonylatban is egyedülálló eredménye a Budapest A Belváros új Főutcájának közvilágítása. Hazai és nemzetközi viszonylatban jelentős fejlesztéseket végeztünk a sajátos követelményeket támasztó hazai vasúttársaságok és áramszolgáltatók lámpatest igényeinek kiszolgálására is. Minőség-Biztonság Nemzetközi viszonylatban is egyedülálló, minősített fénytechnikai és IP vizsgáló laboratóriummal rendelkezünk. A laboratórium a hazai mérési megbízások mellett nemzetközi igények színvonalas kiszolgálására is alkalmas. A laboratóriumainknak valamint szigorú minőségbiztosítási politikánknak nagy szerepe van abban, hogy cégünk folyamatosan a legkorszerűbb követelményeknek megfelelő lámpatesteket tudja gyártani.

5

6 6 Variálható -es modulrendszerek Optikáink igény szerint kombinálhatóak berendezéseinkben. LENCSÉS PARK OPTIKA LENCSÉS FLOOD OPTIKA LENCSÉS KÖZVILÁGÍTÁSI OPTIKA Teljesítmény: W Teljesítmény: W Teljesítmény: W

7 7 20% 30%-kal jobb hatásfok a lencsés optikákkal szemben. DOMINO TÜKRÖS OPTIKA Teljesítmény: W es közvilágítási és dekoratív parkvilágítási lámpatestek Ezek a lámpatest családok az első Magyarországon tervezett és gyártott, fényforrásokkal működtetett és köz- és parkvilágítási célra alkalmas termékek. A lámpatestek olyan műszaki paraméterekkel rendelkeznek, amelyek teljes mértékben kielégítik a vonatkozó lámpatest szabványokat, a fénytechnikai követelményeket és az EMC előírásokat. A lámpatestek kompakt, csereszabatos optikai egységekből, -modulokból- és működtető elektronikus előtétekből épülnek fel. A lámpatestek háza alumínium öntvény, a bura a közvilágítási típusoknál edzett síküveg, a parkvilágító és alagút világító típusoknál vandálbiztos polikarbonát, a tükör előre fényesített nagytisztaságú alumínium lemez, a szerelvénylap horganyzott acéllemez, azaz va lamennyi fő alkatrész igen hosszú élettartamú és környezetbarát, újrahasznosítható anyagból épül fel. Az alkalmazott optikai rendszer eredményeképpen a lámpatestek gyakorlatilag fényszennyezés-mentes üzemelést biztosítanak. Az elektronikus működtető egység, az alkalmazott típusok és az igen magas hatásfokú tükrös optika eredményeképpen a lámpatestek akár 40 % energia-megtakarításra adnak lehetőséget a jelenleg alkalmazott nátriumlámpás közvilágítási berendezésekhez vi szonyítva. Az energia-megtakarítás mellett igen nagy előnye a -es lámpatesteknek az extrém hosszú élettartam. Az alkalmazott -es optikai egységek élettartama óra, ami a közvilágítási berendezések ~ 4000 óra éves üzemidejével számítva, hozzávetőlege sen év fényforrás élettartamot jelent. A lámpatestek magas szintű védettsége gyakorlatilag szükségtelenné teszi a tisztítást, karbantartást.

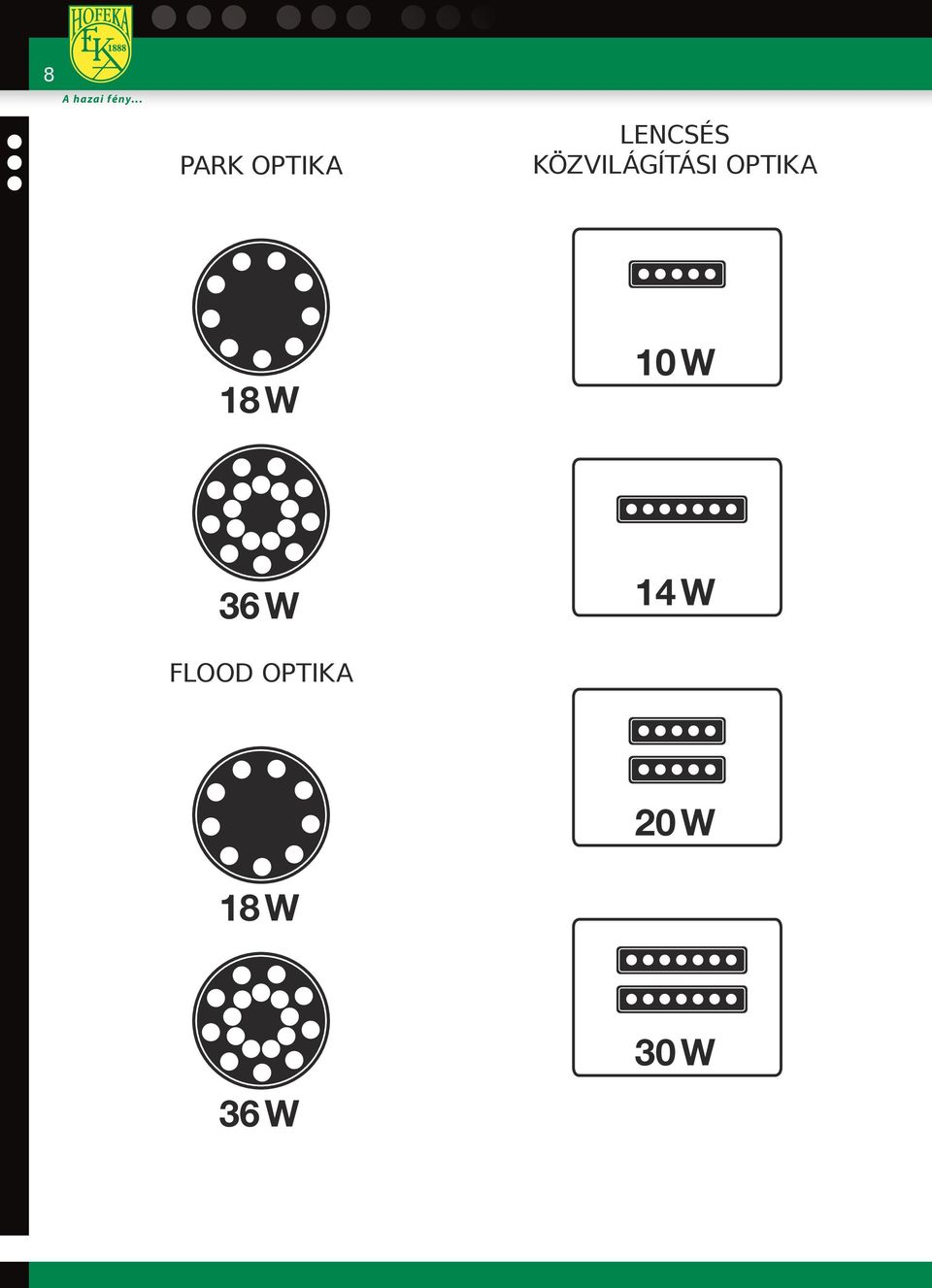

8 8 PARK OPTIKA Lencsés közvilágítási optika 18 W 10 W 36 W flood OPTIKA 14 W 18 W 20 W 36 W 30 W

9 9 A hazai fé ny... DOMINO ÁLLÍTHATÓ FÉNYELOSZLÁSÚ, ALUMÍNIUM TÜKRÖS KÖZVILÁGÍTÁSI OPTIKÁK KOMBINÁCIÓS LEHETŐSÉGEI 30W 25W 25 W 40W 30 W 40 W 50W 25 W 55W 25 W 25 W 60W 30 W 65W 30 W 40 W 70W 30 W 30 W 25 W 80W 40 W 40 W 40 W 100W 30 W 30 W 40 W 120W 40 W 40 W 40 W 140W 30 W 40 W 40 W 30 W 40 W 40 W 160W 40 W 40 W

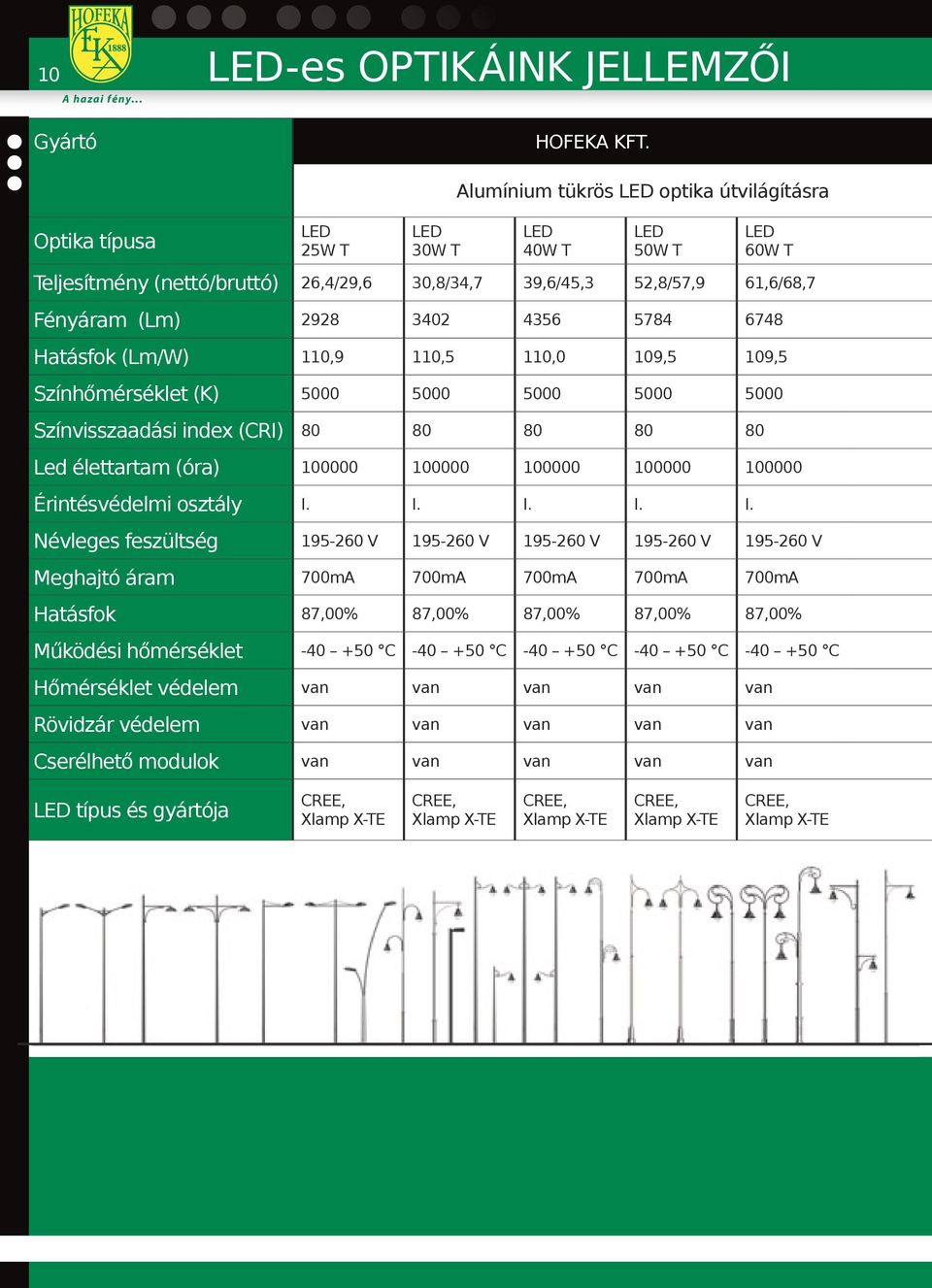

10 10 -es OPTIKÁINK JELLEMZŐI Gyártó HOFEKA KFT. Alumínium tükrös optika útvilágításra Optika típusa 25W T 30W T 40W T 50W T 60W T Teljesítmény (nettó/bruttó) 26,4/29,6 30,8/34,7 39,6/45,3 52,8/57,9 61,6/68,7 Fényáram (Lm) Hatásfok (Lm/W) 110,9 110,5 110,0 109,5 109,5 Színhőmérséklet (K) Színvisszaadási index (CRI) Led élettartam (óra) Érintésvédelmi osztály I. I. I. I. I. Névleges feszültség V V V V V Meghajtó áram 700mA 700mA 700mA 700mA 700mA Hatásfok 87,00% 87,00% 87,00% 87,00% 87,00% Működési hőmérséklet C C C C C Hőmérséklet védelem van van van van van Rövidzár védelem van van van van van Cserélhető modulok van van van van van típus és gyártója CREE, Xlamp X-TE CREE, Xlamp X-TE CREE, Xlamp X-TE CREE, Xlamp X-TE CREE, Xlamp X-TE

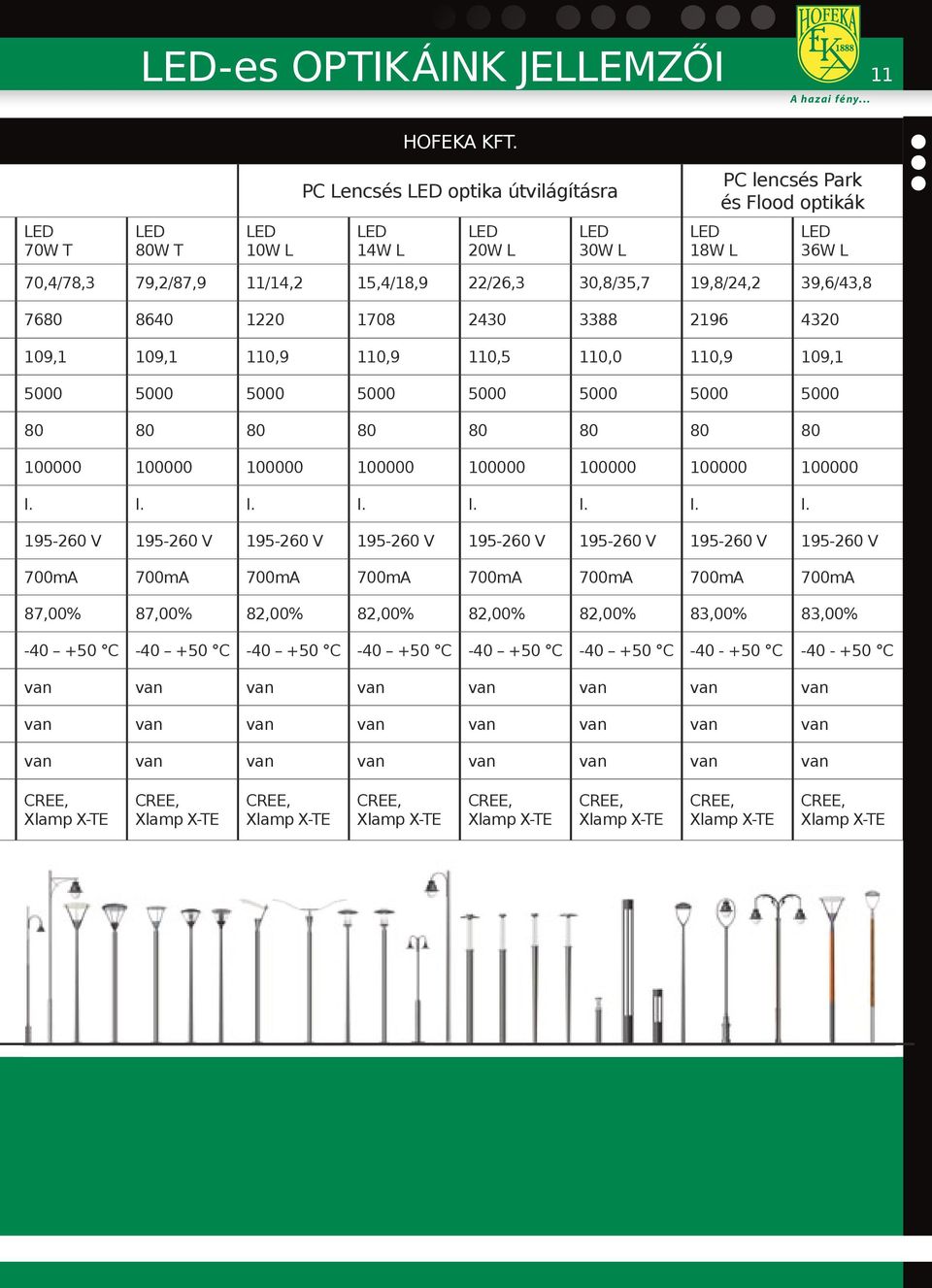

11 -es OPTIKÁINK JELLEMZŐI 11 HOFEKA KFT. PC Lencsés optika útvilágításra PC lencsés Park és Flood optikák 70W T 80W T 10W L 14W L 20W L 30W L 18W L 36W L 70,4/78,3 79,2/87,9 11/14,2 15,4/18,9 22/26,3 30,8/35,7 19,8/24,2 39,6/43, ,1 109,1 110,9 110,9 110,5 110,0 110,9 109, I. I. I. I. I. I. I. I V V V V V V V V 700mA 700mA 700mA 700mA 700mA 700mA 700mA 700mA 87,00% 87,00% 82,00% 82,00% 82,00% 82,00% 83,00% 83,00% C C C C C C C C van van van van van van van van van van van van van van van van van van van van van van van van CREE, Xlamp X-TE CREE, Xlamp X-TE CREE, Xlamp X-TE CREE, Xlamp X-TE CREE, Xlamp X-TE CREE, Xlamp X-TE CREE, Xlamp X-TE CREE, Xlamp X-TE

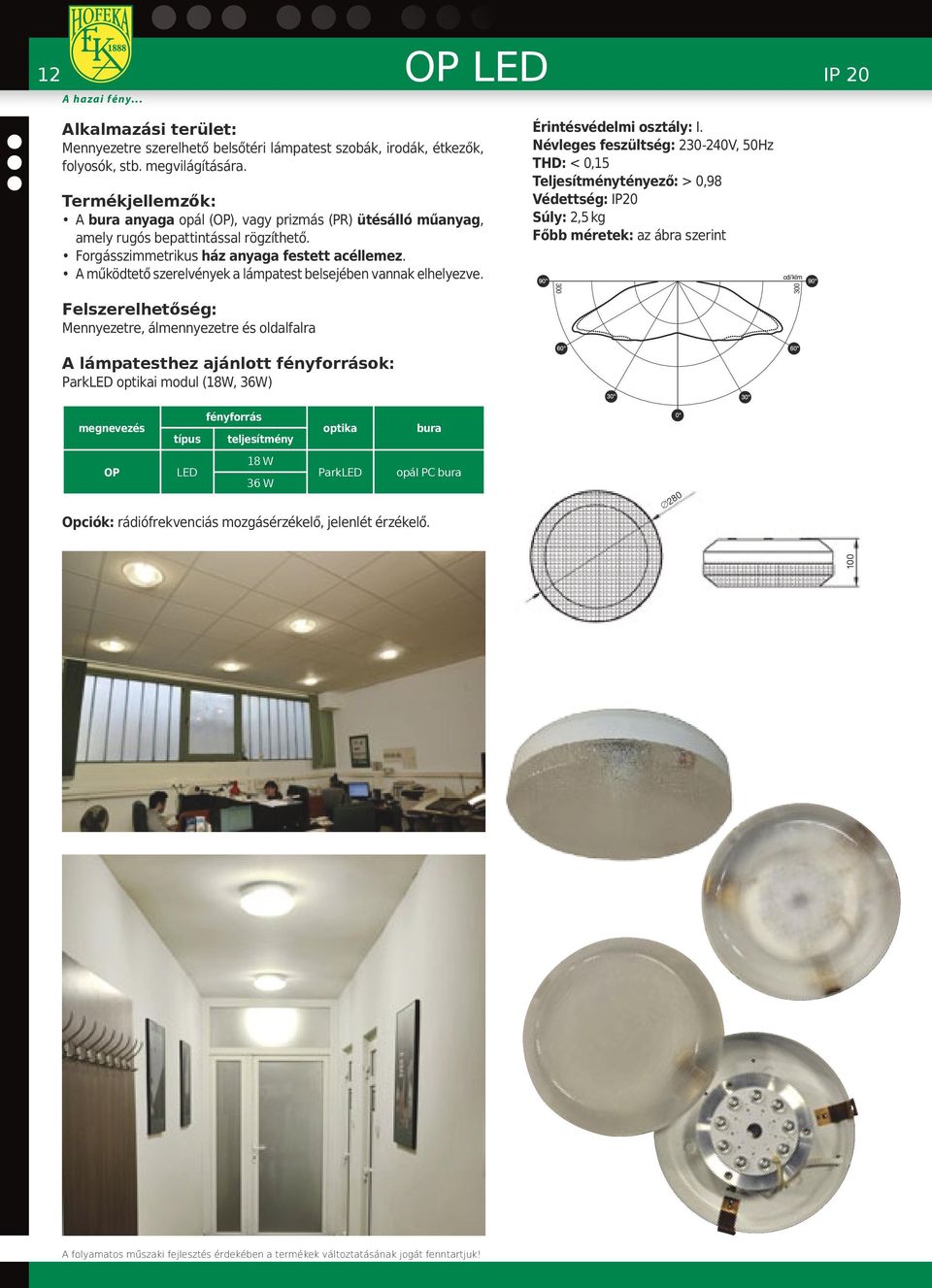

12 12 OP IP 20 Alkalmazási terület: Mennyezetre szerelhető belsőtéri lámpatest szobák, irodák, étkezők, folyosók, stb. megvilágítására. A bura anyaga opál (OP), vagy prizmás (PR) ütésálló műanyag, amely rugós bepattintással rögzíthető. Forgásszimmetrikus ház anyaga festett acéllemez. A működtető szerelvények a lámpatest belsejében vannak elhelyezve. Felszerelhetőség: Mennyezetre, álmennyezetre és oldalfalra A lámpatesthez ajánlott fényforrások: Park optikai modul (18W, 36W) Érintésvédelmi osztály: I. Névleges feszültség: V, 50Hz THD: < 0,15 Teljesítménytényező: > 0,98 Védettség: IP20 Súly: 2,5 kg Főbb méretek: az ábra szerint megnevezés típus fényforrás teljesítmény optika bura 18 W OP Park opál PC bura 36 W Opciók: rádiófrekvenciás mozgásérzékelő, jelenlét érzékelő

13 IP 65 ALAGÚT 13 Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: > 0,95 Védettség: IP55 Súly: 5,1 kg (+ takarólemez: 1,2 kg) Főbb méretek: az ábra szerint Alkalmazási terület: Parkoló jellegű járműforgalmi és gyalogosközlekedési területek gazdaságos és esztétikus megvilágítására, különösen olyan helyeken, ahol önálló tartószerkezetek létesítése nem célszerű vagy nem lehetséges. Kiválóan használható például a tömegközlekedési járatok (MÁV, autóbusz stb.) pályaudvarai, parkolóházak, mélygarázsok, aluljárók, lépcsőházak és más hasonló jellegű terek világítására. 33,5 mm 105 mm 105 mm Fémnyomott, korróziónak ellenálló tüzihorganyzott acéllemez ház. Víztiszta vagy káprázáskorlátozó opál, ütésálló polikarbonát bura. A lámpa nyithatósága külön kérésre biztonsági csavarokkal korlátozható. A ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhető külön lapra szerelve tartalmazza. Szerszám nélkül szerelhető. A lámpatestek ún. felfűzéses szerelésekor a vezetékcsatlakoztatást két Pm 13,5 méretű tömszelence segíti elő. A lámpatest fénytechnikai számításai a RELUX programmal elvégezhetők. 30 mm 278 mm 310 mm 278 mm Felszerelhetőség: Falba süllyesztve, az ábrán látható módon. Falra vagy mennyezetre csavarokkal közvetlenül felerősítve, esztétikus fém burkolóelemmel ellátva. 33,5 mm 12 mm 4x90 mm A lámpatesthez ajánlott fényforrások: Park optikai modul (18W, 36W) 278 mm megnevezés ALAGÚT típus fényforrás teljesítmény 18 W 36 W optika Park bura víztiszta PC bura opál PC bura 420 mm 105 mm Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédő eszköz.

14 14 ORION IP66 Alkalmazási terület: Közepes kiterjedésű szabadtéri felületek magas szintű, gazdaságos és esztétikus megvilágítására, amilyenek elsősorban a leg különbözőbb igényű sportpályák, az ipari szabadterületek, díszvilágítási objektumok, valamint azon közlekedő utak és parkolóterületek, ahol alacsony számú, magas tartószerkezet igényelt. A ha zai fé ny... Korróziómentes, présöntött alumínium ház, alap változatban Alkalmazási fekete (RAL terület: 9005) színezéssel, amely JUNIOR és SENIOR elnevezéssel, kiterjedésû két méretnagyságban szabadtéri áll felületek rendelkezésre. magas szintû, gazdaságos Közepes A két részből készült házat a könnyű kezelhetőség érdekében két és esztétikus megvilágítására, amilyenek elsõsorban a legkülönbözõbb igényû sportpályák, az ipari szabadterületek, díszvilágítási csavar szorítja össze, melyek bontása után a ház nyitható. Az optimális fényeloszlást a -ek elé helyezett optikai lencsék biztosítják. valamint azon közlekedõ utak és parkolóterületek, objektumok, ahol alacsony A fényvető számú, különböző magas fényterelő tartószerkezet lemezekkel igényelt. is rendelhető. A bura a ház homlokrészébe erősített edzett biztonsági síküveg (IK 08), szilikon profilgumi tömítéssel. Termékjellemzõk: A ház könnyen cserélhető szerelőlapra erősítve tartalmazza a fényforrás működéséhez Korróziómentes, présöntött szükséges alumínium valamennyi ház, alap elektromos változatban szerelvényt. fekete (RAL 9005) színezéssel, amely JUNIOR és SENIOR elnevezéssel A lámpatest fénytechnikai számításai a RELUX programmal elvégezhető. két méretnagyságban áll rendelkezésre. A két részbõl készült házat a könnyû kezelhetõség érdekében két Felszerelhetőség: csavar szorítja össze, melyek bontása után a ház nyitható. Az A optimális rögzítés fényeloszlást a két főirányban a -ek állítható, elé helyezett szilárdan optikai rögzíthetű lencséktüzi- horganyzott acél tartókengyellel történik, amely sík felületre vagy biztosítják. A csőtartóra fényvetõ különbözõ (oszlopra) csavarozással fényterelõ lemezekkel erősíthető. is rendelhetõ. A bura a ház homlokrészébe erõsített edzett biztonsági síküveg (IK 08), szilikon profilgumi tömítéssel. A lámpatest-családhoz ajánlott fényforrások: Floodtec -es optikai modul (18W, 36W). A ház könnyen cserélhetõ szerelõlapra erõsítve tartalmazza a fényforrás mûködéséhez fényforrás szükséges valamennyi modulok elektromos szerelvényt. megnevezés optika bura típus teljesítmény száma A lámpatest fénytechnikai számításai a RELUX programmal ORION 18W elvégezhetõ. 1 modul JUNIOR ORION SENIOR 36W 80W 2 modul Flood edzett síküveg Felszerelhetõség: A rögzítés Opciók: a két választható fõirányban RAL állítható, szín, túláramvédelem szilárdan rögzíthetõ (OB), tüzihorganyzotségvédő acél eszköz, tartókengyellel RGB változat. történik, amely sík felületre vagy túlfeszült- csõtartóra (oszlopra) csavarozással erõsíthetõ. Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: >0,95 Védettség: IP66 optikai és szerelvénytér egyaránt Súly: 5,5-9,1 kg Mértékadó aerodinamikai felület: 0,08 m 2 /0,18 m 2 Főbb méretek: az ábra szerint ORION IP 66 Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényezõ: > 0,95 Védettség: IP66 optikai és szerelvénytér egyaránt Súly: 9, 13 kg Fõbb méretek: az ábra szerint Mértékadó aerodinamikai felület: 0,08 m 2 /0,18 m mm (412 mm) 123 mm (153 mm) 132 mm HOFEKA mm (432 mm) A lámpatest-családhoz ajánlott fényforrások: Floodtec -es optikai modul (18W), Floodtec -es optikai modul (36W). megnevezés típus fényforrás teljesítmény optika Orion Junior Orion Senior 18W 36W Floodtec Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédõ eszköz, RGB változat. A folyamatos mûszaki fejlesztés érdekében a termékek változtatásának jogát fenntartjuk!

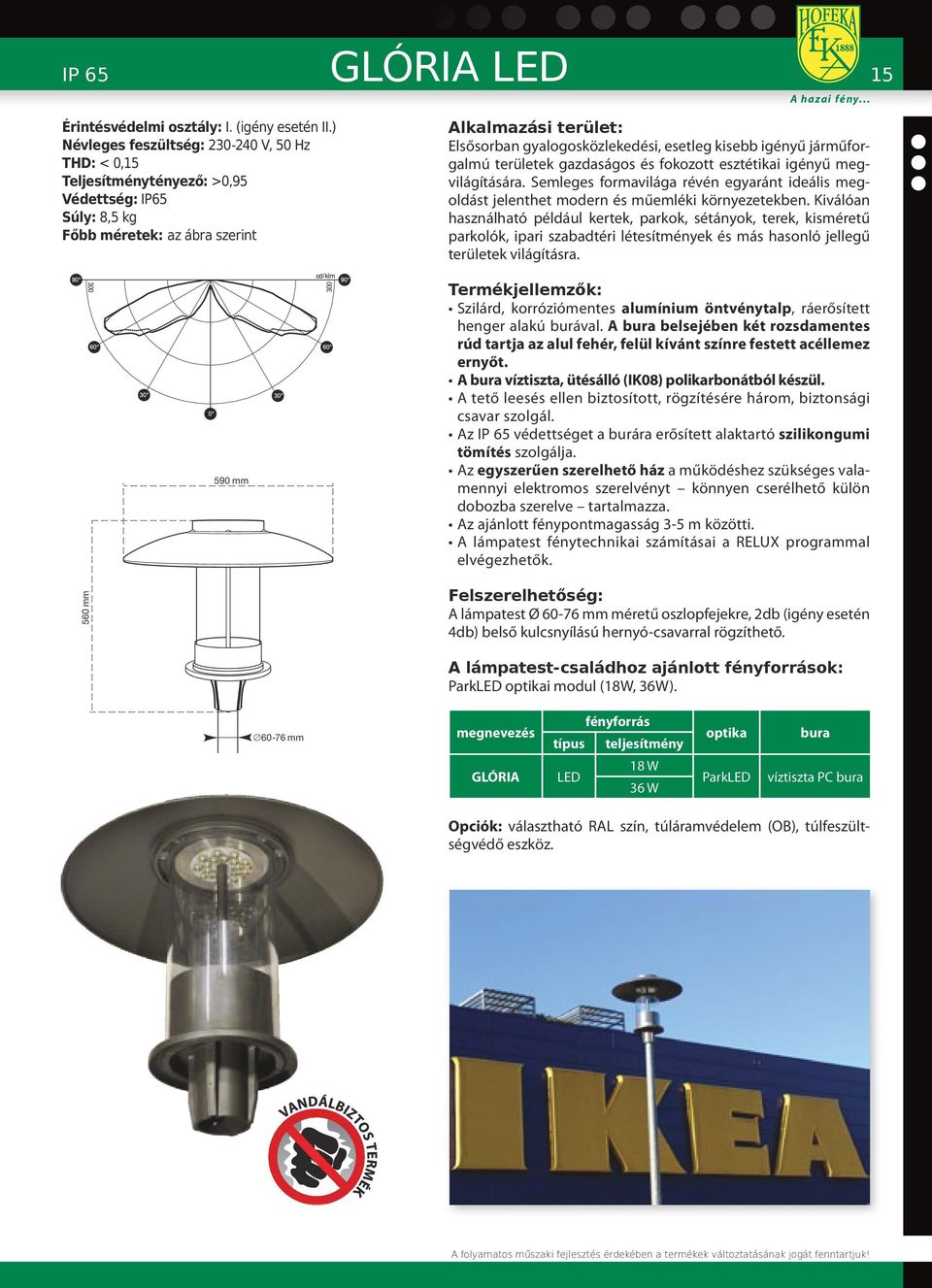

15 IP 65 GLÓRIA 15 Érintésvédelmi osztály: I. (igény esetén II.) Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: >0,95 Védettség: IP65 Súly: 8,5 kg Főbb méretek: az ábra szerint Alkalmazási terület: Elsősorban gyalogosközlekedési, esetleg kisebb igényű járműforgalmú területek gazdaságos és fokozott esztétikai igényű megvilágítására. Semleges formavilága révén egyaránt ideális megoldást jelenthet modern és műemléki környezetekben. Kiválóan használható például kertek, parkok, sétányok, terek, kisméretű parkolók, ipari szabadtéri létesítmények és más hasonló jellegű területek világításra. 560 mm félgömb nosztalgikus lapos 590 mm Szilárd, korróziómentes alumínium öntvénytalp, ráerősített henger alakú burával. A bura belsejében két rozsdamentes rúd tartja az alul fehér, felül kívánt színre festett acéllemez ernyőt. A bura víztiszta, ütésálló (IK08) polikarbonátból készül. A tető leesés ellen biztosított, rögzítésére három, biztonsági csavar szolgál. Az IP 65 védettséget a burára erősített alaktartó szilikongumi tömítés szolgálja. Az egyszerűen szerelhető ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhető külön dobozba szerelve tartalmazza. Az ajánlott fénypontmagasság 3-5 m közötti. A lámpatest fénytechnikai számításai a RELUX programmal elvégezhetők. Felszerelhetőség: A lámpatest Ø mm méretű oszlopfejekre, 2db (igény esetén 4db) belső kulcsnyílású hernyó-csavarral rögzíthető. A lámpatest-családhoz ajánlott fényforrások: Park optikai modul (18W, 36W) mm megnevezés GLÓRIA fényforrás típus teljesítmény 18 W 36 W optika Park bura víztiszta PC bura Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédő eszköz.

16 16 KORINTOSZ Midi IP 65 Alkalmazási terület: Elsősorban kisebb terek, parkok, épületbelsők dekoratív világítására ajánljuk direkt vagy indirekt változatban. Szilárd, korróziómentes alumínium öntvénytalp, ráerősített hengeralakú burával. A bura víztiszta, ütésálló (IK08) polikarbonátból készül. Az oszlop anyaga rozsdamentes acél. A magas fokú védettséget (IP65) a burára erősített alaktartó szilikongumi tömítés szolgálja. Az egyszerűen szerelhető ház a működéshez szükséges valamennyi szerelvényt könnyen cserélhető dobozba szerelve tartalmazza. Lámpatesten belül megválaszthatóak az alkalmazott -ek színei (RGB, piros, zöld, kék, sárga, meleg fehér, hideg fehér) Az RGB típusban megjeleníthető színek száma: 16,7 millió Az -ek elé helyezett nagytisztaságú precíziós lencséknek köszönhetően, igen jó hatásfokú az indirekt világító berendezés. Ajánlott fénypontmagasság 3-4 méter között. Felszerelhetőség: Betonalap készítése szükséges, melyhez a rögzítőelem (alapozási vasalat) külön megrendelhető. Fényforrások: INDI Modul (18W, 36W), Park optikai modul (18W, 36W) Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: > 0,95 Védettség: IP 65 optikai és szerelvénytér egyaránt Súly: 7 kg (lámpafej) Főbb méretek: az ábra szerint mm megnevezés típus fényforrás teljesítmény optika bura KORINTOSZ Midi Indirekt KORINTOSZ Midi Park 18 W 36 W 18 W 36 W INDI Park víztiszta PC bura Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédő eszköz, RGB változat. 154 mm M mm mm alapvasalat

17 IP 65 KORINTOSZ Midi 17

18 18 KORINTOSZ Maxi IP 65 Alkalmazási terület: Elsősorban gyalogosközlekedési, esetleg kisebb igényű jármű forgalmú területek gazdaságos és fokozott esztétikai igényű megvilágítására. Semleges formavilága révén egyaránt ideális megoldást jelenthet modern és műemléki környezetekben. Kiválóan használható például kertek, parkok, sétányok, terek, kisméretű parkolók, ipari szabadtéri létesítmények és más hasonló jellegű területek világításra. Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: > 0,95 Védettség: IP65 Súly: 9,5 kg (lámpafej) Főbb méretek: az ábra szerint Szilárd, korróziómentes alumínium öntvénytalp, ráerősített henger alakú burával. A bura víztiszta, ütésálló (IK08) polikarbonátból készül. Az oszlop anyaga rozsdamentes acél. A magas fokú védettséget (IP 65) a burára erősített alaktartó szilikongumi tömítés szolgálja. Az egyszerűen szerelhető ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhető külön dobozba szerelve tartalmazza. A lámpatest optikai sajátságait, a kedvező fényeloszlást mikroreflektorok biztosítják. Az ajánlott fénypontmagasság: 3-5 m között. A lámpatest fénytechnikai számításai a RELUX programmal elvégezhetők. Felszerelhetőség: Betonalap készítése szükséges, melyhez a rögzítőelem külön megrendelhető. A lámpatesthez ajánlott fényforrások: Park optikai modul (18W, 36W) mm megnevezés KORINTOSZ típus fényforrás teljesítmény 18 W 36 W optika Park bura víztiszta PC bura Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédő eszköz. 200 mm M mm mm

19 IP 65 KORINTOSZ Maxi 19

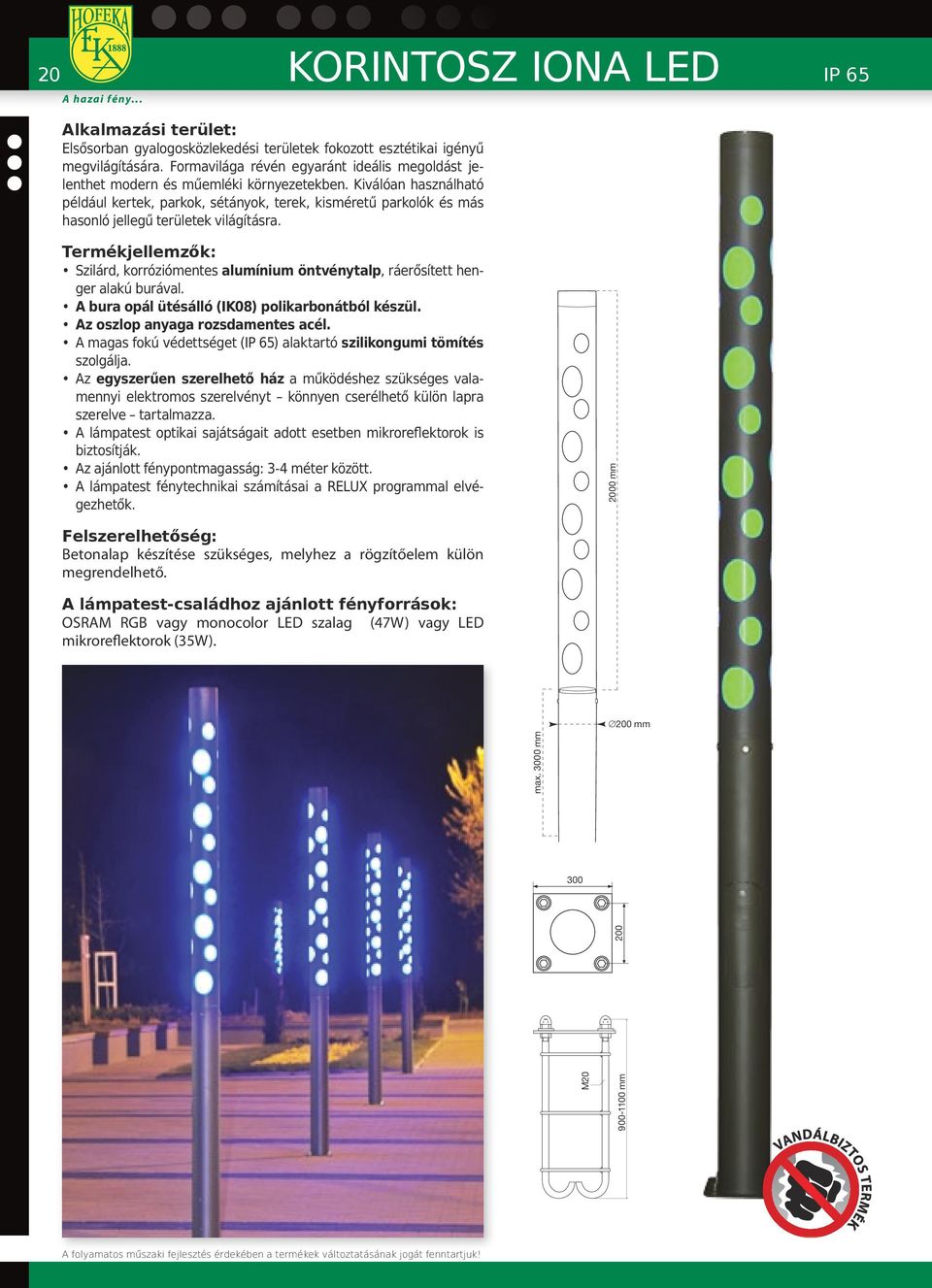

20 20 KORINTOSZ IONA IP 65 Alkalmazási terület: Elsősorban gyalogosközlekedési területek fokozott esztétikai igényű megvilágítására. Formavilága révén egyaránt ideális megoldást jelenthet modern és műemléki környezetekben. Kiválóan használható például kertek, parkok, sétányok, terek, kisméretű parkolók és más hasonló jellegű területek világításra. Szilárd, korróziómentes alumínium öntvénytalp, ráerősített henger alakú burával. A bura opál ütésálló (IK08) polikarbonátból készül. Az oszlop anyaga rozsdamentes acél. A magas fokú védettséget (IP 65) alaktartó szilikongumi tömítés szolgálja. Az egyszerűen szerelhető ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhető külön lapra szerelve tartalmazza. A lámpatest optikai sajátságait adott esetben mikroreflektorok is biztosítják. Az ajánlott fénypontmagasság: 3-4 méter között. A lámpatest fénytechnikai számításai a RELUX programmal elvégezhetők mm Felszerelhetőség: Betonalap készítése szükséges, melyhez a rögzítőelem külön megrendelhető. A lámpatest-családhoz ajánlott fényforrások: OSRAM RGB vagy monocolor szalag (47W) vagy mikroreflektorok (35W). 200 mm max. 0 mm M mm 200

21 IP 65 KŐRÖS 21 Érintésvédelmi osztály: I. Névleges feszültség: V, 50Hz THD: < 0,15 Teljesítménytényező: > 0,95 Védettség: IP65 Súly: 3,2 kg Főbb méretek: az ábra szerint 387 mm Alkalmazási terület: Olyan jármű- és gyalogosforgalmı közutak, parkok, sétányok, műemléki környezetek megvilágítására, ahol egyaránt igény az esztétıkus megjelenés, az értékarányos beruházás és a gazdaságos üzemeltetés. Az alumínium lemezből nyomott, korróziónak ellenálló, stilizáltan régies formájú ernyős ház. Víztiszta burája, ütésnek és UV sugárzásnak ellenálló polikarbonátból készül. Rögzítése szerszám nélkül kezelhető, bordázott fejű csavarokkal történik. A bura leesés ellen biztosított. A magas fokú védettséget (IP 65) a burára erősített alaktartó szilikongumi tömítés szolgálja. A ház a működéshez szükséges valamennyi szerelvényt könnyen cserélhető külön lapra szerelve tartalmazza. A lámpatest fénytechnikai számításai a RELUX programmal elvégezhetők. Felszerelhetőség: A ház a felső részén C1 méretű csavaros végződéssel van ellátva, amelynek segítségével tetszőleges formájú karra vagy függesztékre rögzíthető. A lámpatesthez igény esetén falra vagy oszlopra is erősíthető, hozzá stílusában illeszkedő kialakítású oszlopkart is kínálunk. A lámpatesthez ajánlott fényforrások: Park optikai modul (18W, 36W) megnevezés típus fényforrás teljesítmény optika bura KŐRÖS 18 W 36 W Park Opál PC bura 380 mm Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédő eszköz.

22 felépítésük olyan, hogy a szerelvénytér nyitásakor az optikai tér IP 66 védettsége változatlan marad. Víztiszta, bordázott kialakításával régies megjelenésû, ütésnek és UV sugárzásnak ellenálló polikarbonát bura. Rögzítése szerszám nélkül kezelhetõ, bordázott fejû csavarokkal történik. 22 A bura leesés ellen biztosított. A hazai fény... A magas fokú védettséget (IP 66) a burára erõsített alaktartó szilikongumi tömítés szolgálja. Alkalmazási A ház a mûködéshez terület: szükséges valamennyi szerelvényt könnyen Olyan jármű- és gyalogosforgalmi közutak, parkok, sétányok, mű emléki környezetek megvilágítására, ahol egyaránt igény, az esztétikus cserélhetõ külön lapra szerelve tartalmazza. A lámpatest sodronyra szerelhetõ kivitelben is rendelhetõ. megjelenés, az értékarányos beruházás és a gazdaságos üzemeltetés. A lámpatest fénytechnikai számításai a RELUX és az EKALUX programmal is elvégezhetõk. Az alumínium lemezből nyomott, korróziónak ellenálló, stilizáltan régies Felszerelhetõség: formájú ernyős ház öt különböző méret nagyságban és formában A ház a felsõ áll rendelkezésre. részén C1 méretû csavaros végzõdéssel van ellátva, A lámpatestben amelynek segítségével az optika és tetszõleges a bura egy formájú megbonthatatlanul karra vagy függesztékre összeépített rögzíthetõ. egységet A lámpatesthez képez. Így igény az optikai esetén térbe falra a legkisebb vagy oszlopra is szennyeződés erõsíthetõ, sem hozzá juthat stílusában be. Konstrukciós illeszkedõ felépítésük kialakítású olyan, hogy oszlopkart is a szerelvénytér kínálunk. nyitásakor az optikai tér IP 66 védettsége változatlan marad. Sodronyra szerelhetõ kivitel esetén: A ház tetején lévõ öntöttalumínium felerõsítõ kengyel a két fõirányban állítható, és UV sugárzásnak ellenálló polikarbonát bura. A bura leesés ellen biztosított. A magas fokú mmvédettséget 2 méretû sodronyra (IP 66) a csavarozással burára erősített erõsíthetõ. alaktartó Erre az szilikongumi öntvényre tömítés igény szolgálja. szerint gyárilag felerõsítjük azt a speciális A ház tartóelemet, a működéshez amellyel szükséges a valamennyi lámpatest szerelvényt alkalmassá könnyen válik az igen gazdaságos külön középvezetõs lapra szerelve tartalmazza. energiaellátás megvalósítására. cserélhető A lámpatest sodronyra szerelhető kivitelben is rendelhető. A lámpatest A lámpacsaládhoz fénytechnikai ajánlott számításai fényforrások: a RELUX programmal is elvégezhetők. Csõburás nagynyomású nátriumlámpa (ST ), csõburás fémhalogén lámpa (MT ) az alábbi részletezés szerint: Felszerelhetőség: A ház a felső részén C1 méretű csavaros fényforrás végződéssel van ellátva, amelynek megnevezés segítségével tetszőleges formájú karra vagy függesztékre tükör teljesítmény típus fej rögzíthető. A lámpatest elérhető sodronyra szerelhető kivitelben 50W ST E27 is. NOSZTALGIA Mini NOSZTALGIA lámpatest család 70W ST, MT A lámpatest-családhoz 100Wajánlott fényforrások: Domino tükrös közvilágítási optika: 100W 25W, 30W, 40W E40 Park optika: 18W, 36W NOSZTALGIA Maxi 150W ST, MT E40 fényforrás 250W modulok megnevezés optika bura típus teljesítmény száma Opciók: választható RAL szín, elektronikus elõtét (50 70W), Nosztalgia 18W opál PC Park Tihany szerelvények nélkül, sodronyra szerelhetõ változat 36W bura 25W Nosztalgia Mini 30W 1 modul 40W 25W A folyamatos Nosztalgia Maxi mûszaki fejlesztés érdekében a termékek változtatásának jogát fenntartjuk! 30W Domino domború 40W (tükrös) PC bura Nosztalgia Eger 50W 60W Nosztalgia 2 modul Szeged 70W 80W E40 Eclapak Nosztalgia Mini/Maxi 770mm (mini: 670mm) C1 680mm (mini: 510mm) IP 66 Opciók: választható RAL szín, sodronyra szerelhető változat, hőmérséklet védelem.

23 IP 66 NOSZTALGIA lámpatest család Nosztalgia Tihany Nosztalgia Eger Nosztalgia Szeged mm 680mm 680mm 730mm 790mm 790mm

24 NOSZTALGIA-PANEKA 24 Érintésvédelmi osztály: I. Nosztalgia Paneka Névleges feszültség: Alkalmazási terület: Olyan jármű- és gyalogosforgalmi közutak, parkok, sétányok, műemléki környezetek megvilágítására, ahol egyaránt igény, az esztétikus megjelenés, az értékarányos beruházás és a gazdaságos üzemeltetés. Az alumínium lemezből nyomott, korróziónak ellenálló, stilizáltan régies formájú ernyős ház két különböző méret nagyságban és formában áll rendelkezésre. A lámpatestben az optika és a bura egy megbonthatatlanul összeépített egységet képez. Így az optikai térbe a legkisebb szennyeződés sem juthat be. Konstrukciós felépítésük olyan, hogy a szerelvénytér nyitásakor az optikai tér IP 66 védettsége változatlan marad. UV sugárzásnak ellenálló polikarbonát bura. A bura leesés ellen biztosított. A magas fokú védettséget (IP 66) a burára erősített alaktartó szilikongumi tömítés szolgálja. A ház a működéshez szükséges valamennyi szerelvényt könnyen cserélhető külön lapra szerelve tartalmazza. A lámpatest sodronyra szerelhető kivitelben is rendelhető. A lámpatest fénytechnikai számításai a RELUX programmal is elvégezhetők. Védettség: 2 x IP66 Súly: 8,7 13 kg Fõbb méretek: V, 50 Hz az ábra szerint IP 66 2 x IP 66 C1 NOSZTALGIA-PANEKA mm) 55mm Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz Védettség: 2 x IP66 Súly: 8,7 13 kg Fõbb mm méretek: az ábra szerint Felszerelhetőség: A ház a felső részén C1 méretű csavaros végződéssel van ellátva, amelynek segítségével tetszőleges formájú karra vagy függesztékre rögzíthető. A lámpatest elérhető sodronyra szerelhető kivitelben is A lámpatest-családhoz ajánlott fényforrások: Domino tükrös közvilágítási optika: 25W, 30W, 40W megnevezés fényforrás típus teljesítmény modulok száma optika bura 25W PANEKA Mini PANEKA Maxi 30W 40W 25W 30W 40W 50W 60W 70W 80W 1 modul 2 modul Domino tükrös domború PC bura Opciók: választható RAL szín, sodronyra szerelhető változat, hőmérséklet védelem. Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: > 0,95 Védettség: IP66 optikai és szerelvénytér egyaránt Súly: 8,7 13 kg Főbb méretek: az ábra szerint A folyamatos mûszaki fejlesztés érdekében a termékek változtatásának jogát fenntartjuk! Opciók: választható RAL szín, elektronikus elõtét (50-70W), szerelvények nélkül, sodronyra szerelhetõ változat 27 közvilágítás Opciók: választható RAL szín, elektronikus elõtét (50-70W), szerelvények nélkül, sodronyra szerelhetõ változat

25 IP 66 Nosztalgia Paneka 25

26 26 Entalux IP65 Alkalmazási terület: Gyalogos közlekedési területek, kisebb igényű járműforgalomi utak és parkoló terek gazdaságos és esztétikus megvilágítására. Kiválóan használható közterületeken, ipari- és más magánterületeken, ahol a kellő világítás mellett igény az alacsony beruházási- és karbantartási költség valamint az egyszerű kezelhetőség. A lámpatest háza alumínium lemezből, a nyak rész alumínium öntvényből készül. Víztiszta burája ütésálló műanyag (PC). A lámpatest lencsés vagy alumínium tükrös optikával is rendelhető. A lencsés változat tökéletes közvilágítási fényeloszlását a lencsék anyag tisztasága és hosszú élettartama garantálja. A gondosan szerkesztett, változatható fényeloszlású Domino alumínium tükör optimális fényeloszlást és magas hatásfokot biztosít. A lámpatest szerszám nélkül szerelhető, és a ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhető, külön lapra szerelve tartalmazza. A lámpatestek magas, IP65 szintű védettsége gyakorlatilag szükségtelenné teszi a tisztítást, karbantartást. A lámpatest fénytechnikai számításai a RELUX tervezőprogrammal elvégezhetők. Felszerelhetőség: A lámpatest Ø42mm és Ø60mm oszlopkarokra közvetlenül, közdarab alkalmazása nélkül is felerősíthető. A lámpatest-családhoz ajánlott fényforrások: Lencsés közvilágítási optika: 10W, 14W, 20W, 30W, Domino alumínium tükrös közvilágítási optika: 25W, 30W, 40W Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: >0,95 Védettség: IP65 Súly: 4,5 kg Főbb méretek: az ábra szerint mm megnevezés típus fényforrás teljesítmény optika bura 315 mm 405 mm 10W ENTALUX L 14W 20W lencsés 30W víztiszta PC bura ENTALUX T 25W 30W 40W Domino (tükrös) 1 modul Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédő eszköz, hőmérséklet védelem.

27 IP 65 Entalux 27

28 28 FLORIDA IP65 Alkalmazási terület: Elsősorban olyan utak, terek, parkolók és ipari létesítmények világítására kínál gazdaságos megoldást, melyek alacsonyabb megvilágítási igénnyel rendelkeznek. Továbbá ideális választás nemzeti parkok és tájvédelmi körzetek területén, ahol kiemelt szempont a fényszennyezés tökéletes elkerülése. Kiváló megoldást jelent térfigyelő kamerákkal ellenőrzött területek megvilágítására. A lámpatest háza alumínium lemezből, a végzárók alumínium öntvényből készülnek. Víztiszta burája edzett síküveg vagy ütésálló műanyag (PC). A lámpatest lencsés vagy alumínium tükrös optikával is rendelhető. A lencsés változat tökéletes közvilágítási fényeloszlását a lencsék anyag tisztasága és hosszú élettartama garantálja. A gondosan szerkesztett, változatható fényeloszlású Domino alumínium tükör optimális fényeloszlást és magas hatásfokot biztosít. A lámpatest szerszám nélkül szerelhető, és a ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhető, külön lapra szerelve tartalmazza. A lámpatestek magas, IP65 szintű védettsége gyakorlatilag szükségtelenné teszi a tisztítást, karbantartást. A lámpatest fénytechnikai számításai a RELUX tervezőprogrammal elvégezhetők. Felszerelhetőség: A lámpatest Ø42mm és Ø60mm oszlopkarokra közvetlenül, közdarab alkalmazása nélkül is felerősíthető. A lámpatest-családhoz ajánlott fényforrások: Lencsés közvilágítási optika: 10W, 14W, 20W, 30W, Domino alumínium tükrös közvilágítási optika: 25W, 30W, 40W 140 mm Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: > 0,95 Védettség: IP65 optikai és szerelvénytérben egyaránt Súly: 2,9-6,4 kg Mértékadó aerodinamikai felület: 0,084 m 2 Főbb méretek: az ábra szerint mm mm megnevezés FLORIDA L FLORIDA T típus fényforrás teljesítmény 10 W 14 W 20 W 30 W 25 W 30 W 40 W optika lencsés 50 W Domino (tükrös) 60 W 2 modul bura víztiszta PC bura Domino (tükrös) 1 modul edzett síküveg bura Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédő eszköz, hőmérséklet védelem.

29 IP 65 FLORIDA 29

30 30 ECLAT IP66 Alkalmazási terület: A közvilágítás valamennyi szegmensében kiválóan alkalmazható a napjaink legkorszerűbb műszaki sajátságaival rendelkező, gazdaságos és esztétikus ECLAT lámpatest. Emellett természetesen más jellegű szabadtéri területek megvilágítására is ideális megoldást kínál, jármű- és gyalogosforgalmú közlekedés esetén egyaránt. A kedvezően kisméretű, szilárd ház nagynyomású technológiával öntött alumíniumból készül. Víztiszta burája edzett síküveg vagy domború üvegbura lehet. Vandálbiztos kivitelben azonban 4 mm-es PC burával szereljük. kalmazási A terület: lámpatest lencsés vagy alumínium tükrös optikával is rendelhető. valamennyi szegmensében kiválóan alkalmazható közvilágítás apjaink A legkorszerûbb lencsés változat tökéletes mûszaki közvilágítási sajátságaival fényeloszlását rendelkezõ, a lencsék gazságos és A esztétikus gondosan szerkesztett, ECLAT lámpatest. változatható Emellett fényeloszlású természetesen Domino anyag tisztasága és hosszú élettartama garantálja. ás jellegû alumínium szabadtéri tükör területek optimális megvilágítására fényeloszlást és magas is ideális hatásfokot biztosít. megolst kínál, jármû- és gyalogosforgalmú közlekedés esetén egyaránt. A lámpatest szerszám nélkül szerelhető, és a ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhe- rmékjellemzõk: tő, külön lapra szerelve tartalmazza. kedvezõen A lámpatest kisméretû fénytechnikai szilárd számításai ház nagynyomású a RELUX tervezőprogrammal technológival öntött alumíniumból készül. elvégezhetők. íztiszta Felszerelhetőség: burája igény szerint lehet sík vagy domború kivitelû, A lámpatest szabványos átmérőjű oszlopkarokra (Ø mm) és nyaga választhatóan üveg (IK 08) vagy ütésálló mûanyag (PC). oszlopfejekre közvetlenül, Ø 76 mm és afeletti átmérő esetén pedig gondosan közdarab szerkesztett segítégével erősíthető alumínium fel. A ház teletükör többletszolgáltatása optimális az 5 fényloszlást illezve és magas 20 -ban hatásfokot történő állíthatóság, biztosít. ami lehetőséget ad az oszlopkarok esetleges foglalat/tükör pozíció kedvezőtlen a fényforrás geometriai adottságainak teljesítményétõl korrigálására. függõen égy állásban A lámpatest-családhoz rögzíthetõ, ami ajánlott a világítási fényforrások: feladatok széles örében Lencsés biztosít közvilágítási optimális optika: megoldást. 10W, 14W, 20W, 30W lámpatest Domino szerszám alumínium tükrös nélkül közvilágítási szerelhetõ, optika: 25W, és a 30W, ház 40W a mûködésez szükséges valamennyi fényforrás elektromos szerelvényt könnyen megnevezés optika bura serélhetõ külön lapra típus szerelve teljesítmény tartalmazza. magas fokú védettséget (IP 10 W66) az alaktartó szilikongumi töítés szolgálja. ECLAT L lencsés 14 W víztiszta PC bura 20 W edzett domború ház kinyitásakor egy kapcsoló az áramkört automatikusan 30 W üveg bura ontja. 25 W Domino (tükrös) edzett lámpatest ECLAT fénytechnikai T 30 számításai W 1 modul a RELUX és síküveg az bura EKALUX 40 W rogrammal is elvégezhetõk. lámpatest Opciók: kiemelkedõ választható RAL sajátságai szín, túláramvédelem révén valamennyi (OB), II. érintésvédelmi társaság osztály, hőmérséklet elfogadott védelem. terméklistáján áramzolgáltató szerepel. Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: > 0,95 Védettség: IP66, az optikai és szerelvénytérben egyaránt Súly: 8,5 10 kg Mértékadó aerodinamikai felület: 0,083 m² Főbb méretek: az ábra szerint I ECL Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz Védettség: IP66, az optikai és szerelvény egyaránt Súly: 8,5 10 kg Mértékadó aerodinamikai felület: 0,083 m Fõbb méretek: az ábra szerint lszerelhetõség: lámpatest szabványos átmérõjû oszlopkarokra (Ø mm) és zlopfejekre közvetlenül, Ø 76 mm és afeletti átmérõ esetén dig közdarab segítégével erõsíthetõ fel. A ház többletszolltatása az 5 illezve 20 -ban történõ állíthatóság, ami letõséget ad az oszlopkarok esetleges kedvezõtlen geometriai ottságainak korrigálására. lámpatesthez ajánlott fényforrások: õburás nagynyomású nátriumlámpa (ST ), csõburás fémlogén lámpa A folyamatos (MT műszaki fejlesztés ) érdekében az alábbi a termékek részletezés változtatásának szerint: jogát fenntartjuk!

31 IP 66 ECLAT 31

32 32 CLAUDIA IP 66 Alkalmazási terület: A közvilágítás valamennyi szegmensében kiválóan alkalmazható a napjaink legkorszerűbb műszaki sajátságaival rendelkező, gazdaságos és esztétikus CLAUDIA lámpatest. Emellett természetesen más jellegű szabadtéri területek megvilágítására is ideális megoldást kínál, jármű- és gyalogosforgalmú közlekedés esetén egyaránt. A kedvezően kisméretű, szilárd ház nagynyomású technológiával öntött alumíniumból készül. Víztiszta burája edzett síküveg, vandálbiztos kivitelben 4mm-es PC burával szereljük. A gondosan szerkesztett alumínium tükör optimális fényeloszlást és magas hatásfokot biztosít. Az IP 66 védettséget az alaktartó szilikongumi tömítés szolgálja. A lámpatest szerszám nélkül szerelhető, és a ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhető külön lapra szerelve tartalmazza. A ház kinyitásakor egy kapcsoló az áramkört automatikusan bontja. A lámpatest fénytechnikai számításai a RELUX programmal elvégezhetők. Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: > 0,95 Védettség: IP66 optikai és szerelvénytér egyaránt Súly: 9-12,7 kg Főbb méretek: az ábra szerint Mértékadó aerodinamikai felület: 0,083 m Felszerelhetőség: A lámpatest szabványos átmérőjű oszlopkarokra (Ø mm) és osz lopfejekre közvetlenül, Ø 76 mm és afeletti átmérő esetén pedig közdarab segítégével erősíthető fel. A ház többletszolgáltatása a 110 tartományú állíthatóság, ami lehetőséget ad az oszlopkarok esetleges kedvezőtlen geometriai adottságainak korrigálására. A lámpatest-családhoz ajánlott fényforrások: Domino alumínium tükrös közvilágítási optika: 25W, 30W, 40W mm 277 mm megnevezés típus fényforrás teljesítmény optika bura CLAUDIA 25W 30W 40W 50W 60W 70W Domino (tükrös) 1 modul Domino (tükrös) 2 modul edzett síküveg bura 250 mm 712 mm 42, 48, 60 mm 80W Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédő eszköz, antireflexiós üvegbura, hőmérséklet védelem.

33 IP 66 CLAUDIA 33

34 34 CLIP IP 66 Alkalmazási terület: A közvilágítás valamennyi szegmensében kiválóan alkalmazható a napjaink legkorszerűbb műszaki sajátságaival rendelkező, gazdaságos és esztétikus CLIP lámpatest-család. Ideális megoldást kínál szabadtéri területek, valamint jármű- és gyalogosforgalmú közlekedési utak megvilágítása esetén egyaránt. A két méretnagyságban (CLIP28 és CLIP34) készülő ház nagynyomású technológiával öntött alumíniumból készül. Víztiszta burája edzett síküveg. A gondosan szerkesztett alumínium tükör optimális fényeloszlást és magas hatásfokot biztosít. Az IP 66 védettséget az alaktartó szilikongumi tömítés szolgálja. A lámpatest szerszám nélkül szerelhető, és a ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhető külön lapra szerelve tartalmazza. A ház kinyitásakor egy kapcsoló az áramkört automatikusan bontja. A lámpatest fénytechnikai számításai a RELUX programmal elvégezhetők. Felszerelhetőség: A lámpatest a szabványos átmérőjű oszlopkarokra (Ø mm) és oszlopfejekre (Ø mm) is közvetlenül, közdarab nélkül felerősíthető. A ház 15 tartományú állíthatósága lehetőséget ad az oszlopkarok esetleges kedvezőtlen geometriai adottságainak korrigálására. Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: > 0,95 Védettség: IP66 optikai és szerelvénytér egyaránt Súly: 7,4-14 kg Főbb méretek: az ábra szerint Mértékadó aerodinamikai felület: 0,054 ill. 0,075 m DOMINO modul rendszerű, szerszám nélkül bontható optikai egység 500 A lámpatest-családhoz ajánlott fényforrások: Domino alumínium tükrös közvilágítási optika: 25W, 30W, 40W megnevezés CLIP 28 CLIP 34 fényforrás típus teljesítmény 25W 30W 40W 50W 60W 70W 80W optika Domino tükrös (1 modul) Domino tükrös (2 modul) bura edzett síküveg bura Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédő eszköz, antireflexiós üvegbura, hőmérséklet védelem. 380 mm (341 mm) (219mm) 800 mm (650 mm) szerszám nélkül bontható komplett működtető egység cd/klm

35 lámpa karok 35 AERO ALTO DELPHI PARA SHAMA KINO KEA BASALT ETIA GOLF PAROS YSA

36 ELIPT 6 36 ELIPT IP 66 Alkalmazási terület: A közvilágítás valamennyi szegmensében, kerékpárutaktól kezdve a legforgalmasabb utakig és terekig kiválóan alkalmazható a napjaink legkorszerűbb műszaki sajátságaival rendelkező, gazdaságos és újszerűen esztétikus ELIPT lámpatest-család. Emellett természetesen más jellegű szabadtéri területek megvilágítására is ideális megoldást kínál, jármű- és gyalogosforgalmú közlekedés esetén egyaránt. A három méretnagyságban (45, 55 és 65) készülő szilárd keret öntött alumíniumból készül, a ház felső része festett lemez. A víztiszta bura domború formájú edzett biztonsági üveg (IK08) vagy vandálbiztos PC. A gondosan szerkesztett alumínium tükör a kiváló tömítettségnek köszönhetően tartósan magas hatásfokot biztosít. A gondosan szerkesztett alumínium tükör optimális fényeloszlást és magas hatásfokot biztosít. Az IP 66 védettséget az alaktartó szilikongumi tömítés szolgálja. A lámpatest szerszám nélkül szerelhető, és a ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhető külön lapra szerelve tartalmazza. A ház kinyitásakor egy kapcsoló az áramkört automatikusan bontja. A lámpatest fénytechnikai számításai a RELUX programmal elvégezhetők. Felszerelhetőség: A lámpatest az elfogadott méretű oszlopfejekre (Ø mm) és függőleges felületekre közvetlenül rögzíthető, az elfogadott átmérőjű (Ø mm) oszlopkarokra csuklós közdarabbal erősíthető fel. A lámpatesthez egyéb, speciális felerősítő elemek is rendelhetők. A ház 15 -os szögtartományú állítási lehetőséget biztosít az oszlopkarok esetleges kedvezőtlen geometriai adottságainak korrigálására. A lámpatest-családhoz ajánlott fényforrások: Domino tükrös közvilágítási optika: 25W, 30W, 40W megnevezés ELIPT 45 ELIPT 55 ELIPT 65 fényforrás típus teljesítmény 25W 30W 40W 25W 30W 40W 50W 60W 70W 80W 100W 120W 100W 120W 140W 160W modulok száma 1 modul 2 modul 3 modul 4 modul optika Domino (tükrös) bura edzett síküveg bura domború PC bura Opciók: választható RAL szín, túláramvédelem (OB), hőmérséklet védelem. Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: 2 x IP 66 > 0,95 Védettség: IP66 optikai és szerelvénytér egyaránt Súly: ELIPT 8,5-10,5-15,0 kg Főbb méretek: az ábra szerint Mértékadó aerodinamikai felület: 0,07-0,09-0,13m 2 Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz Védettség: IP66 optikai és szerelvénytér egyaránt Súly: 8,5-10,5-15,0 kg Fõbb méretek: az ábra szerint Mértékadó aerodinamikai felületek: 0,07-0,09-0,13m b Név a a 200 mm -30 Elipt b Elipt Elipt Név Elipt 45 Elipt 55 Elipt Øa cd/klm mm b , 60, 76mm Alkalma A közvil legforg legkors újszerûe más jell kínál, já Termék A hár öntöt A vízti A gon ségne foglal felada Az op egybe az op patest vízbeh rende nyitás A lám szüks cserél egy k A lám progr Felszer A lámp függõle átmérõ síthetõ rendelh biztosít ságaina A lámp Csõbur fémhal ) megnev ELIPT 4 ELIPT 5 Opciók túláram

37 IP 66 ELIPT 37

38 38 PIXEL IP 66 Alkalmazási terület: A közvilágítás valamennyi szegmensében, kerékpárutaktól kezdve a legforgalmasabb utakig és terekig kiválóan alkalmazható a napjaink legkorszerűbb műszaki sajátságaival rendelkező, gazdaságos és újszerűen esztétikus PIXEL lámpatest-család. Emellett természetesen más jellegű szabadtéri területek megvilágítására is ideális megoldást kínál, jármű- és gyalogosforgalmú közlekedés esetén egyaránt. A két méretnagyságban (PIXEL Mini és PIXEL Maxi) készülő ház nagynyomású technológiával öntött alumíniumból készül. Víztiszta burája edzett síküveg. A gondosan szerkesztett alumínium tükör optimális fényeloszlást és magas hatásfokot biztosít. Az IP 66 védettséget az alaktartó szilikongumi tömítés szolgálja. A lámpatest szerszám nélkül szerelhető, és a ház a működéshez szükséges valamennyi elektromos szerelvényt könnyen cserélhető külön lapra szerelve tartalmazza. A ház kinyitásakor egy kapcsoló az áramkört automatikusan bontja. A lámpatest fénytechnikai számításai a RELUX programmal elvégezhetők. Felszerelhetőség: A lámpatest szabványos átmérőjű oszlopkarokra (Ø 42-60mm) egyszerűen 2 darab M8-as csavarral felerősíthető. Egyedi kérésre a lámpatesthez rendelhető négyszög keresztmetszetű (50x70mm PIXEL Mini vagy 60x80mm PIXEL Maxi) és oszlopfejre szerelhető lámpakar is, mely maximális illeszkedik a lámpatest egyedi formájához. A lámpatest-családhoz ajánlott fényforrások: Domino alumínium tükrös közvilágítási optika: 25W, 30W, 40W Érintésvédelmi osztály: I. Névleges feszültség: V, 50 Hz THD: < 0,15 Teljesítménytényező: > 0,95 Védettség: IP66 optikai és szerelvénytér egyaránt Súly: 11 18,7 kg Főbb méretek: az ábra szerint Mértékadó aerodinamikai felület: 0,075/0,135 m² Főbb méretek: az ábra szerint mm 400 Pixel Mini 100 mm 25 mm mm 420 mm mm 110 mm 297 mm megnevezés PIXEL Mini PIXEL Maxi típus fényforrás teljesítmény 25W 30W 1 modul 40W 50W 60W 2 modul 70W 80W 100W 3 modul 120W 140W 4 modul 160W optika Domino (tükrös) bura edzett síküveg bura 160 mm Pixel Maxi 133 mm 34 mm 558 mm 147 mm 396 mm Opciók: választható RAL szín, túláramvédelem (OB), túlfeszültségvédő eszköz.

39 IP 66 PIXEL 39

40 40 QUADRA IP 68 Alkalmazási terület: Dekoratív, dinamikus világítási feladatok ellátásra fejlesztett miniatűr világítóberendezés. Elsősorban kisebb szobrok, épület- és hídpillérek, szökőkutak, fák idegenforgalmi látványosságok kiemelő dekoratív világítására ajánljuk. A lámpatest háza valamint a felületre történő rögzítést szolgáló kengyel alumínium ötvözetből készül. A berendezés négyfajta kivitelben is elérhető (egyes, kettes, hármas és négyes kivitelben) Kialakításának köszönhetően bel- és kültéri használatra vagy akár vízalatti használatra is egyaránt alkalmas. Lámpatesten belül megválaszthatóak az alkalmazott -ek színei (RGB, piros, zöld, kék, sárga, meleg fehér, hideg fehér) Az RGB típusban megjeleníthető színek száma: 16,7 millió Az -ek elé helyezett nagytisztaságú precíziós lencsék variálásával (keskenyen, közepesen és szélesen sugárzó) a legtöbb dekoratív világítási funkció megoldható. Vezérlése történhet bármely 700mA-es vezérlővel. Felszerelhetőség: A lámpaház és a tartókengyel kialakításának köszönhetően bármely felületre (földre, oldalfalra, mennyezetre) könnyedén felszerelhető. (oldalfalra, mennyezetre, földre). A lámpatestek gyárilag 2,5 méter hosszú ságú UV-álló UTP kábellel és RJ45 csatlakózóval szereltek , ,9 A lámpatest-családhoz ajánlott fényforrások: Nagyteljesítményű -ek. (3 LUXEON K2) QUADRA I. QUADRA II. QUADRA III. QUADRA IV. méretek (mm) 125x120x70 210x125x70 360x120x70 510x125x névleges feszültség meghajtó áram működési hőmérséklet 12V AC 700mA -18 C +65 C védettség (beltéri/kültéri) IP választható színek RGB, piros, zöld, kék, sárga, meleg fehér, hideg fehér választható optika keskenyen sugárzó 6 közepesen sugárzó 25 szélesen sugárzó

41 IP 67 CAPSULE 41 Érintésvédelmi osztály: I. Névleges feszültség: 12/24V DC Védettség: IP 67 Súly: 1 kg Főbb méretek: az ábra szerint Alkalmazási terület: Dekoratív, dinamikus világítási feladatok ellátásra fejlesztett kisméretű világítóberendezés. Kialakításának köszönhetően önállóan is alkalmas kisebb, egymás után fűzve pedig nagyobb tárgyak megvilágítására, kiemelésére. Elsősorban épülethomlokzatok, épület kazetták, szobrok, növényházak, ún. zöldfalak dekoratív és funkcionális világítására ajánljuk mm 43mm 150mm 150mm 27mm 29,5mm 200mm A lámpatest háza nagynyomáson présöntött alumíniumból készül. Kialakításának köszönhetően bel- és kültéri használatra (IP67) egyaránt alkalmas. A lámpatest burája ütésálló (IK08) polikarbonátból készül. A meghajtás, vezérlés alapján kétféle típus különböztetünk meg. Az önállóan is működtethető CAPSULE-t és a vezérlővel működtethető DMX kompatibilis CAPSULE DMX-et. Lámpatesteken belül megválaszthatóak az alkalmazott -ek színei (piros, zöld, kék, sárga, meleg fehér, hideg fehér, meleg és hideg fehér vegyesen). Az -ek elé helyezett nagytisztaságú precíziós lencsék variálásával (15º, 25º, 45º 6x25º, 110º ) a legtöbb világítási funkció megoldható. A CAPSULE működtetése bármely 24V-os vagy 12V-os egyenáramú (DC) tápegységről működtethető. Maximálisan egymás után köthető lámpatestek száma: 8. A CAPSULE DMX vezérlése történhet MEGAHACE, MINIHACE vezérlőegységekkel vagy bármely DMX kompatibilis vezérlővel (350mA, 700mA). Maximálisan egymás után köthető lámpa testek száma: 6 darab / kimenet. 54mm 66mm Felszerelhetőség: A mellékelt ábra szerinti konzolokkal könnyedén felerősíthető menynyezetre, oldalfalra, sőt a leszúró tüskékkel földbe is. méretek (mm) CAPSULE 150x43x43 CAPSULE DMX Fényforrások: Nagyteljesítményű -ek. (LUXEON Rebel) súly (kg) 1 kg Meghajtó 24V/12V DC 350 / 700mA működési hőmérséklet -18 C +40 C páratartalom 85 % védettség (beltéri/kültéri) IP67
