Használati útmutató DCP-J140W. 0 verzió HUN

Átírás

1 Használati útmutató DCP-J140W 0 verzió HUN

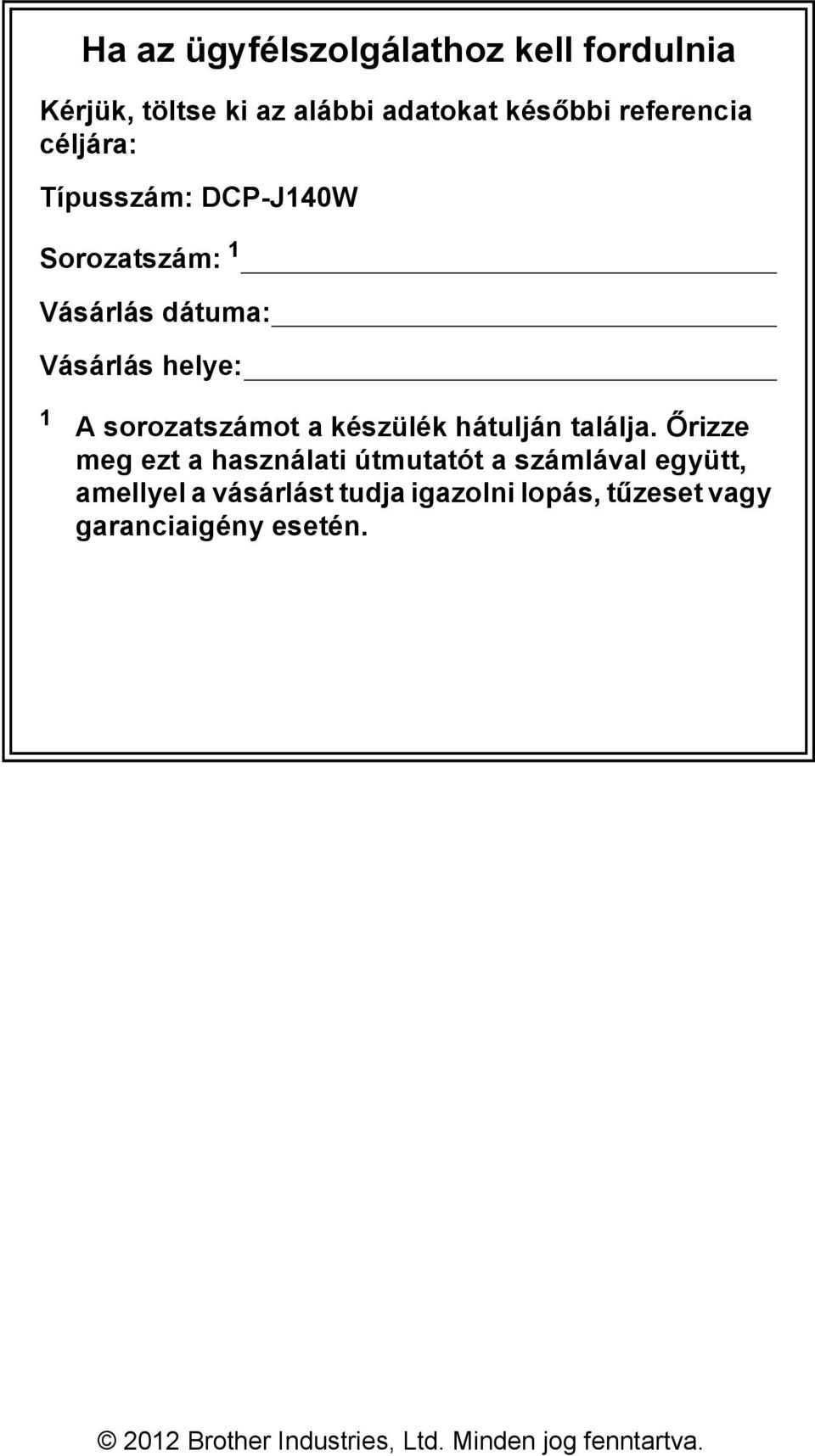

2 Ha az ügyfélszolgálathoz kell fordulnia Kérjük, töltse ki az alábbi adatokat későbbi referencia céljára: Típusszám: DCP-J140W Sorozatszám: 1 Vásárlás dátuma: Vásárlás helye: 1 A sorozatszámot a készülék hátulján találja. Őrizze meg ezt a használati útmutatót a számlával együtt, amellyel a vásárlást tudja igazolni lopás, tűzeset vagy garanciaigény esetén Brother Industries, Ltd. Minden jog fenntartva.

3 A használati útmutatók helye Melyik útmutató? Mit tartalmaz? Hol található? Termékbiztonsági útmutató Gyors telepítési útmutató Használati útmutató Kibővített használati útmutató Szoftver használati útmutató Hálózati szójegyzék Hálózati használati útmutató Először ezt az útmutatót olvassa el. Kérjük, a berendezés használatba vétele előtt olvassa el a biztonsági utasításokat. Lásd ezt az Útmutatót a védjegyekről és a jogi korlátozásokról. A berendezés üzembe helyezéséhez, az operációs rendszernek és a kapcsolat típusának megfelelő illesztőprogramok telepítéséhez kövesse az utasításokat. Ismerkedjen meg az alapvető másolási és szkennelési műveletekkel és a kellékanyagok cseréjével. Lásd a hibakeresési tanácsokat. Ismerje meg a haladóknak szóló műveleteket: Másolás, jelentések nyomtatása és rutinszerű karbantartási műveletek elvégzése. Nyomtatáshoz, szkenneléshez, hálózati szkenneléshez, webes szolgáltatások (szkennelés) használatához és a Brother ControlCenter segédprogram használatához kövesse ezeket az utasításokat. Ez az útmutató alapvető információkat közöl a Brother készülékek speciális hálózati szolgáltatásairól, valamint magyarázattal szolgál az általános hálózatépítéssel és a leggyakoribb kifejezésekkel kapcsolatosan. Ez az útmutató hasznos információkkal szolgál a Brother készülék által használt vezeték nélküli hálózati beállításokkal és biztonsági beállításokkal kapcsolatosan. Ezenkívül megtalálhatja benne a készüléke által támogatott protokollokat is, illetve a részletes hibakeresési tanácsokat. Ki van nyomtatva / A dobozban Ki van nyomtatva / A dobozban Ki van nyomtatva / A dobozban 1 PDF fájl / CD-ROM PDF fájl / CD-ROM PDF fájl / CD-ROM PDF fájl / CD-ROM 1 Országtól függően eltérhet. i

4 Tartalomjegyzék (Használati útmutató) 1 Általános tudnivalók 1 A dokumentáció használata...1 A dokumentációban használt szimbólumok és egyezményes jelek...1 Hozzáférés a Kibővített Használati Útmutatóhoz, a Szoftver használati útmutatóhoz, a Hálózati használati útmutatóhoz és a Hálózati szójegyzékhez...2 A dokumentáció megtekintése...2 A Brother támogatás elérése (Windows )...4 A Brother támogatás elérése (Macintosh)...4 A vezérlőpult áttekintése...5 A figyelmeztető LED jelzései Papír betöltése 7 Papír és egyéb nyomtatási média betöltése...7 Borítékok és levelezőlapok betöltése...10 Kis méretű nyomatok eltávolítása a készülékből...11 Nem nyomtatható terület...12 Papírbeállítások...13 Papírtípus...13 Papírméret...13 Használható papír és más nyomtatási média...14 Javasolt nyomtatási média...14 Nyomtatási média kezelése és használata...15 A megfelelő nyomtatási média kiválasztása Dokumentumok betöltése 18 Hogyan tölthet be dokumentumokat...18 A szkennerüveg használata...18 Nem szkennelhető terület Másolatok készítése 20 Másolás...20 Másolás leállítása...20 Másolási beállítások...20 Papírbeállítások Nyomtatás számítógépről 22 Dokumentum nyomtatása...22 ii

5 6 Szkennelés a számítógépre 23 Dokumentum szkennelése...23 Szkennelés a SZKENNEL gomb használatával...23 Szkennelés a szkenner-illesztőprogram segítségével...24 Szkennelés a ControlCenter használatával...24 A Szokásos karbantartás 25 A tintapatronok cseréje...25 A készülék tisztítása és ellenőrzése...28 A szkennerüveg tisztítása...28 A nyomtatófej tisztítása...28 A nyomtatás minőségének ellenőrzése...29 A nyomtatási igazítások ellenőrzése...30 B Hibakeresés 31 Hiba- és karbantartási üzenetek...31 A nyomtató elakadása vagy papírelakadás...35 Hibakeresés...37 Ha további problémája van a készülékkel...37 Gépre vonatkozó adatok...43 A sorozatszám ellenőrzése...43 Visszaállítási funkciók...43 A készülék beállításainak gyári alaphelyzetbe történő visszaállítása...43 C Menü és funkciók 44 Képernyőn történő programozás...44 Menügombok...44 Menütáblázat...46 D Műszaki adatok 53 Általános...53 Nyomtatási média...55 Másolás...56 Szkenner...57 Nyomtató...58 Interfészek...59 Hálózat...60 Számítógéppel szembeni követelmények...61 Kellékanyagok...62 E Index 63 iii

6 Tartalomjegyzék (Kibővített használati útmutató) A Kibővített használati útmutató a következő funkciókat és műveleteket magyarázza el. A Kibővített használati útmutató a CD-ROM-on tekinthető meg. 1 Általános beállítások Memóriatár Készenléti üzemmód Automatikus kikapcsolás LCD kijelző 2 Jelentések nyomtatása Jelentések 3 Másolatok készítése Másolási beállítások Másolási beállítások A B C Szokásos karbantartás A készülék tisztítása és ellenőrzése A készülék csomagolása és szállítása Szójegyzék Index iv

7 1 Általános tudnivalók 1 A dokumentáció használata 1 Köszönjük, hogy Brother készüléket vásárolt! Ez a dokumentáció segít Önnek abban, hogy a lehető legtöbbet hozza ki a készülékéből. A dokumentációban használt szimbólumok és egyezményes jelek 1 A dokumentációban a következő szimbólumok és egyezményes jelek szerepelnek. Félkövér Dőlt Courier New A félkövér betűstílus speciális gombokat jelöl a készülék kezelőpaneljén vagy a számítógép képernyőjén. A dőlt betűstílus fontos információk kiemelésére szolgál, vagy kapcsolódó témákhoz irányítja a felhasználót. A Courier New betűtípus a készülék LCD-kijelzőjén megjelenő üzeneteket jelöli. FIGYELEM A FIGYELEM jelzés olyan lehetséges veszélyhelyzetet jelöl, ahol az útmutatás be nem tartása halált vagy súlyos sérüléseket eredményezhet. VIGYÁZAT A VIGYÁZAT jelzés olyan lehetséges veszélyhelyzetet jelöl, ahol az útmutatás be nem tartása kisebb vagy közepesen súlyos sérüléseket eredményezhet. Fontos A Fontos jelzés olyan lehetséges veszélyhelyzetet jelöl, ahol az útmutatás be nem tartása a készülék sérülését vagy működőképességének elvesztését eredményezheti. A Megjegyzések útmutatással szolgálnak a különböző helyzetek kezelésére, továbbá javaslatokat adnak más funkciók használatához. Az Áramütésveszély ikon áramütés lehetőségére figyelmeztet. 1 1

8 1. fejezet Hozzáférés a Kibővített Használati Útmutatóhoz, a Szoftver használati útmutatóhoz, a Hálózati használati útmutatóhoz és a Hálózati szójegyzékhez1 Ez a használati útmutató nem tartalmazza a készülékkel kapcsolatos összes információt, úgymint a másolás, nyomtatás, szkennelés és a hálózat speciális funkcióinak részletes leírását. Ha részletesebb leírást szeretne ezekről a műveletekről, akkor olvassa el a Kibővített Használati Útmutatót, a Szoftver használati útmutatót, a Hálózati használati útmutatót és a Hálózati szójegyzéket a CD-ROM-on. a Kapcsolja be a számítógépet. Helyezze be a Brother CD-ROM-ot a CD-ROMmeghajtóba. Megjegyzés Ha a Brother képernyő nem jelenik meg automatikusan, akkor a Sajátgép (Számítógép) elemen belül kattintson duplán a CD-ROM ikonra, majd kattintson duplán a start.exe elemre. b Ha megjelenik a modellnevet tartalmazó képernyő, kattintson a modell nevére. c Ha megjelenik a nyelvi képernyő, kattintson a nyelvre. A CD-ROM főmenüje megjelenik. A dokumentáció megtekintése 1 A dokumentáció megtekintése (Windows ) 1 A dokumentáció Start menüben való megtekintéséhez a programlistából válassza ki a Brother, DCP-XXXX opciót (ahol az XXXX a modell neve), majd válassza ki a Használati útmutatók opciót. Ha még nem telepítette a szoftvert, az alábbi utasítások alapján találhatja meg a dokumentációt a CD-ROM-on: d Kattintson a Dokumentáció gombra. e Kattintson a PDF dokumentumok gombra. Ha az országválasztó képernyő megjelenik, válassza ki a kívánt országot. A használati útmutatók listájának megjelenése után válassza ki az olvasni kívánt útmutatót. 2

9 Általános tudnivalók A dokumentáció megtekintése (Macintosh) 1 a Kapcsolja be Macintosh számítógépét. Helyezze be a Brother CD-ROM-ot a CD-ROM meghajtóba. Megjelenik a következő ablak. Hogyan találja meg a szkennelési utasításokat 1 Dokumentumok szkenneléséhez több lehetőség közül választhat. Az utasításokat az alábbiak szerint keresheti elő: Szoftver használati útmutató Szkennelés ControlCenter Hálózati szkennelés 1 b Kattintson duplán a Documentation (Dokumentáció) ikonra. Ha megjelenik a modellnevet tartalmazó képernyő, válassza ki a modelljét, és kattintson a tovább gombra. c Ha megjelenik a nyelvi képernyő, kattintson duplán a nyelv mappára. d Kattintson duplán a top.pdf opcióra. Ha az országválasztó képernyő megjelenik, válassza ki a kívánt országot. e A használati útmutatók listájának megjelenése után válassza ki az olvasni kívánt útmutatót. Hol találhatók a hálózat beállításával kapcsolatos útmutatások 1 A készülék csatlakoztatható vezeték nélküli hálózathoz. Alapvető beállítási utasítások (uugyors telepítési útmutató) A vezeték nélküli csatlakozási pont vagy a router támogatja a Wi-Fi Protected Setup vagy az AOSS protokollokat (uugyors telepítési útmutató) További információ a hálózati beállításról (uuhálózati használati útmutató) 3

10 1. fejezet A Brother támogatás elérése (Windows ) 1 A CD-ROM-on megtalálja az összes szükséges elérhetőséget, így például a webes támogatással (Brother ügyfélszolgálati központ) kapcsolatos részleteket. Kattintson a Brother terméktámogatásra a Felső menüben. Megjelenik a következő képernyő: A Brother támogatás elérése (Macintosh) 1 A CD-ROM-on megtalálja az összes szükséges elérhetőséget, így például a webes támogatással (Brother ügyfélszolgálati központ) kapcsolatos részleteket. Kattintson duplán a Brother Support (Brother terméktámogatás) ikonra. Megjelenik a következő képernyő: Webhelyünk ( eléréséhez kattintson a Brother honlapra. A legfrissebb hírekért és termékinformációkért ( kattintson a Brother Solutions Center elemre. Ha eredeti Brother alkatrészekért látogatja meg a weblapot ( kattintson a Fogyóeszköz információ elemre. Ha INGYENES fotókat és nyomtatható letöltéseket szeretne a Brother CreativeCenter webhelyről ( kattintson a Brother CreativeCenter elemre. A főmenühöz való visszatéréshez kattintson a Vissza gombra, vagy ha befejezte, kattintson a Kilépés gombra. Készülékének a Brother termékregisztrációs oldalán ( történő regisztrálásához kattintson az On-Line Registration (On-line regisztráció) elemre. A legfrissebb hírekért és termékinformációkért ( kattintson a Brother Solutions Center elemre. Ha eredeti Brother alkatrészekért látogatja meg a weblapot ( kattintson a Supplies Information (Fogyóeszköz információ) elemre. 4

11 Általános tudnivalók A vezérlőpult áttekintése % Normál Másolás gombok: Ideiglenesen megváltoztathatja a másolási beállításokat, ha másolás módban van. Enlarge/Reduce (Nagyít/Kicsinyít) A kiválasztott arány szerint nagyíthatja vagy kicsinyítheti a másolatokat. Copy Quality (Másolási minőség) Ezzel a gombbal ideiglenesen módosíthatja a másolatok minőséget. Number of Copies (Másolatok száma) Ezt a gombot a többszörös másolatokhoz használhatja. Copy Options (Másolási funkció) Gyorsan és könnyen megadhat átmeneti másolási beállításokat. 2 Menügombok: Menu (Menü) A főmenübe léphet be. +a vagy -b Nyomja meg a menük és opciók közötti görgetéshez. OK Kiválaszthat egy beállítást. 3 SCAN (SZKENNEL) A Szkennelés üzemmódba léphet be vele. 4 Indítógombok: Mono Start Monokróm másolatokat készíthet. Képbeolvasást is kezdeményezhet (színes vagy monokróm üzemmódban, a ControlCenter szoftver szkennelési beállításaitól függően). Colour Start (Színes Start) Színes másolatokat készíthet. Képbeolvasást is kezdeményezhet (színes vagy monokróm üzemmódban, a ControlCenter szoftver szkennelési beállításaitól függően). 5

12 1. fejezet 5 A figyelmeztető LED jelzései 1 A készülék be- és kikapcsolására szolgál. Ha kikapcsolja a készüléket, az a nyomtatási minőség fenntartása érdekében a nyomtatófej tisztítását bizonyos időszakonként továbbra is elvégzi. A nyomtatófej élettartamának meghosszabbítása, a tintapatron leggazdaságosabb használata, és a nyomtatási minőség fenntartása érdekében a készüléknek mindig csatlakoznia kell az elektromos hálózathoz. A figyelmeztető LED (Fénykibocsátó dióda) egy olyan jelzőfény, ami a DCP állapotát mutatja. Az LCD kijelzőn leolvasható a készülék aktuális állapota, amikor a készülék épp nincs használatban. 100% Normál 01 6 Stop/Exit (Stop/Kilépés) Leállít egy műveletet vagy kilép egy menüből. 7 Figyelmeztető LED Ha az LCD hibát vagy fontos állapotüzenetet jelez, narancssárga színben villogni kezd. 8 LCD (folyadékkristályos kijelző) Üzeneteket jelenít meg a képernyőn, hogy segítse a készülék beállítását és használatát. LED Ki Narancssárga DCP állapot Készenlét Fedél nyitva Nyomtatás nem lehetséges Papírhiba Egyéb üzenetek Leírás A DCP használatra készen áll. A fedél nyitva van. Zárja le a fedelet. (Lásd a(z) Hibaés karbantartási üzenetek uu részt a(z) 31. oldalon.) Cserélje ki a tintapatront újra. (Lásd a(z) A tintapatronok cseréje uu részt a(z) 25. oldalon.) Tegyen be papírt a tálcába vagy szüntesse meg a papírelakadást. Ellenőrizze az LCD üzenetet. (Lásd a(z) Hibakeresés uu részt a(z) 37. oldalon.) Ellenőrizze az LCD üzenetet. (Lásd a(z) Hibaés karbantartási üzenetek uu részt a(z) 31. oldalon.) 6

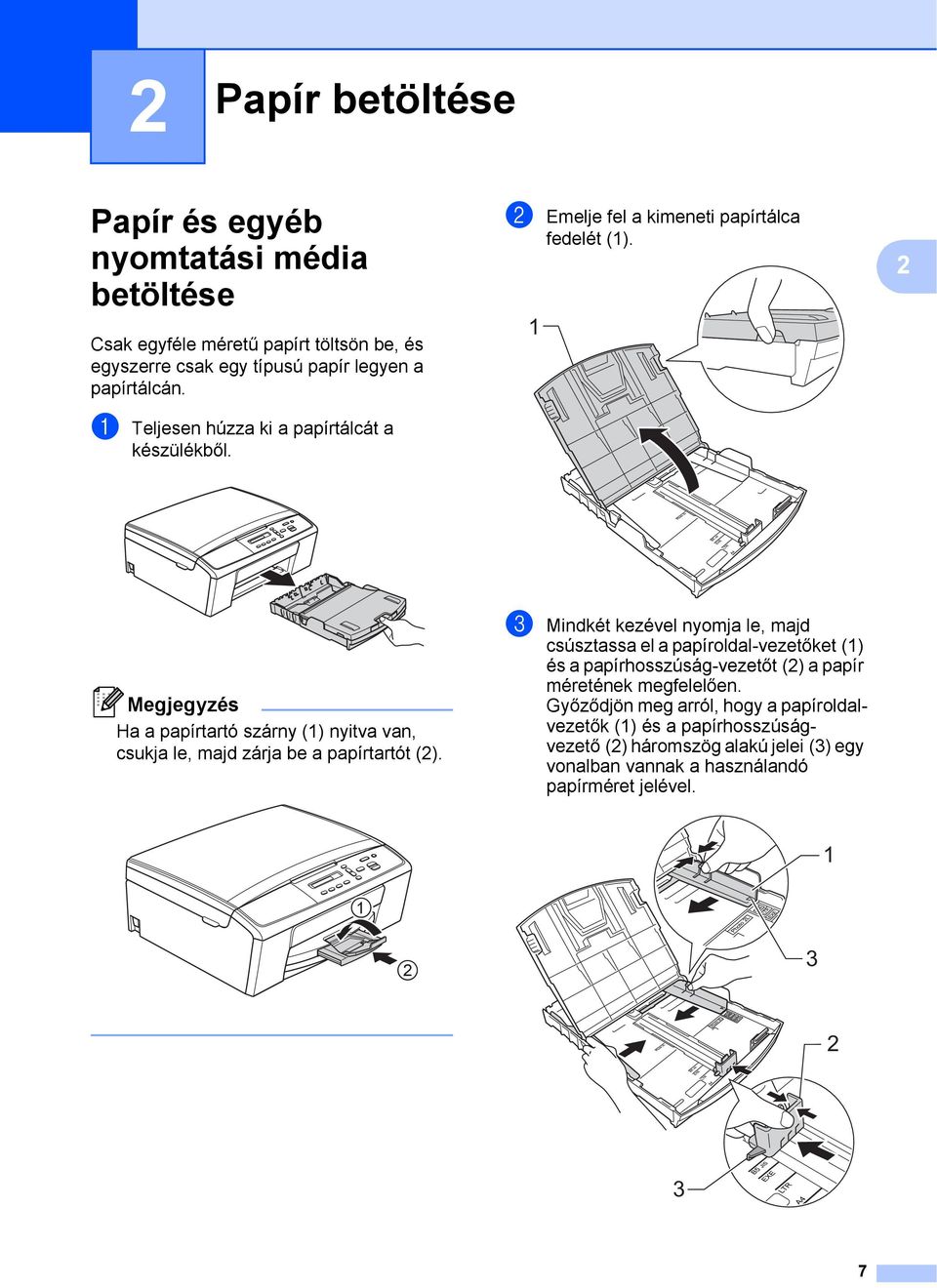

13 2 Papír betöltése 2 Papír és egyéb nyomtatási média betöltése 2 Csak egyféle méretű papírt töltsön be, és egyszerre csak egy típusú papír legyen a papírtálcán. a Teljesen húzza ki a papírtálcát a készülékből. b Emelje fel a kimeneti papírtálca fedelét (1). 1 2 Megjegyzés Ha a papírtartó szárny (1) nyitva van, csukja le, majd zárja be a papírtartót (2). c Mindkét kezével nyomja le, majd csúsztassa el a papíroldal-vezetőket (1) és a papírhosszúság-vezetőt (2) a papír méretének megfelelően. Győződjön meg arról, hogy a papíroldalvezetők (1) és a papírhosszúságvezető (2) háromszög alakú jelei (3) egy vonalban vannak a használandó papírméret jelével

14 2. fejezet Megjegyzés Ha Legal méretű papírt használ, nyomja be az univerzális élvezető kioldó gombját (1), és csúsztassa ki a papírtálca elülső részét. e Óvatosan helyezze a papírt a papírtálcába a nyomtatási oldalával lefelé, a felső szélével előre. Ellenőrizze, hogy a papíradagoló tálcában található papír sima-e. 1 d A papírelakadás és a félreadagolás elkerülése érdekében alaposan pörgesse át a papírköteget. Fontos Ügyeljen rá, hogy a papírlapot ne csúsztassa be túlságosan, mivel a tálca másik végén levő éle megemelkedhet, és papíradagolási problémákat okozhat. Megjegyzés Ha papírt akar betölteni, mielőtt a tálca kiürülne, távolítsa el a papírt a tálcából és keverje össze a hozzáadni kívánt papírral. Mindig pörgesse át a papírköteget, mielőtt behelyezné a tálcába. Ha nem pörgeti át a papírköteget, akkor a készülék esetleg több lapot húz majd be egyszerre. Megjegyzés Mindig ügyeljen arra, hogy a papír széle ne hajoljon fel, illetve ne gyűrődjön meg. 8

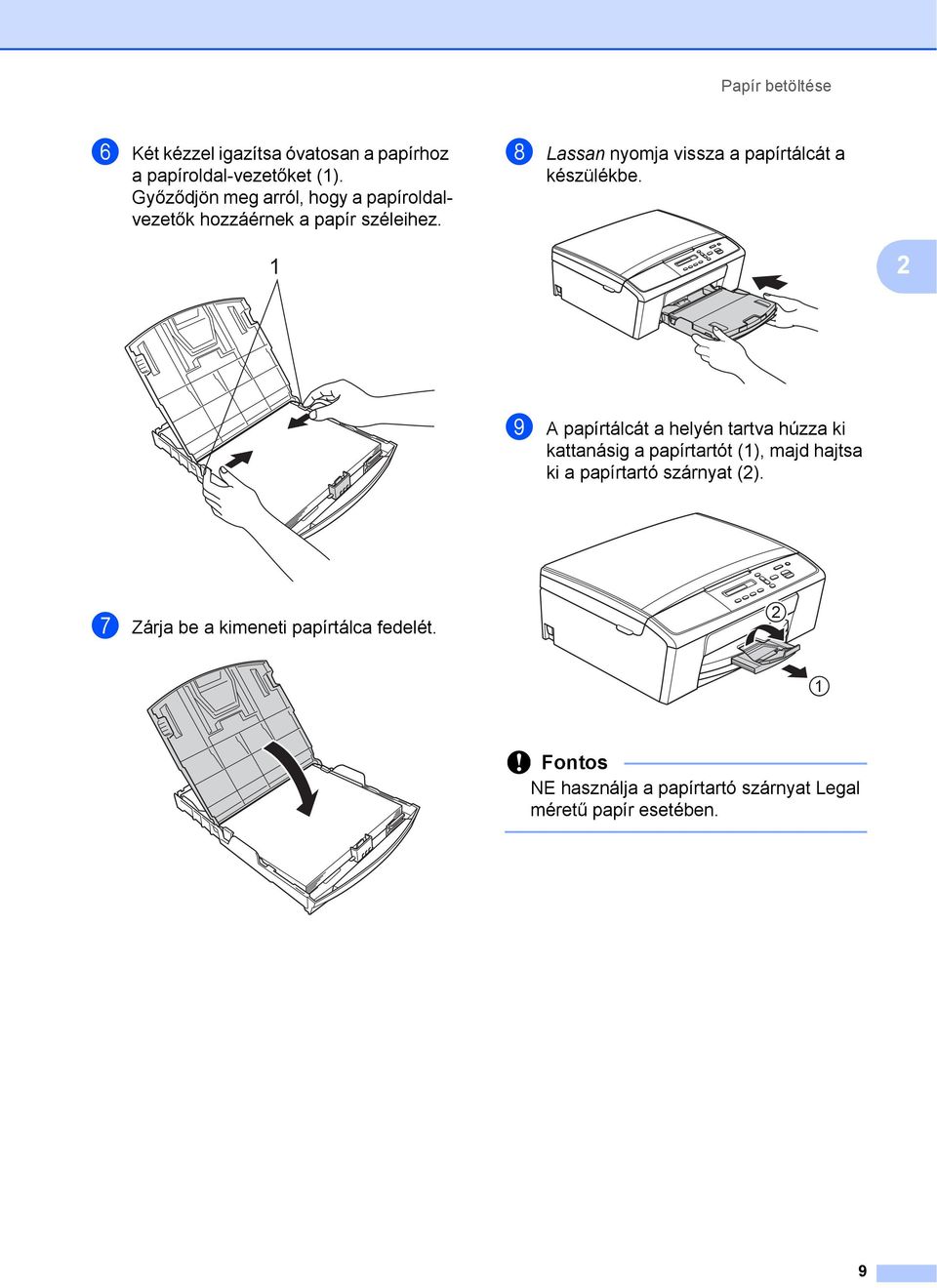

15 Papír betöltése f Két kézzel igazítsa óvatosan a papírhoz a papíroldal-vezetőket (1). Győződjön meg arról, hogy a papíroldalvezetők hozzáérnek a papír széleihez. h Lassan nyomja vissza a papírtálcát a készülékbe. 1 2 i A papírtálcát a helyén tartva húzza ki kattanásig a papírtartót (1), majd hajtsa ki a papírtartó szárnyat (2). g Zárja be a kimeneti papírtálca fedelét. 2 1 Fontos NE használja a papírtartó szárnyat Legal méretű papír esetében. 9

16 2. fejezet Borítékok és levelezőlapok betöltése 2 A borítékokról g/m 2 súlyú borítékokat használjon. Egyes borítékok esetén a programban be kell állítani a margókat. Sok boríték nyomtatása előtt végezzen próbanyomtatást. Borítékok és levelezőlapok betöltése 2 a A borítékok vagy levelezőlapok sarkait és oldalait adagolás előtt próbálja meg teljesen kisimítani. Fontos Ha borítékokból vagy levelezőlapokból egyszerre többet húz be a készülék, akkor egyszerre mindig csak egy borítékot vagy levelezőlapot helyezzen a papírtálcára. Fontos NE használja a következőkben felsorolt borítéktípusokat, mert adagolásukkal problémák lesznek: Bő kialakítású borítékok. Ablakos borítékok. Dombornyomásúak (kiemelkedő írás van rajtuk). Amelyek kapcsosak vagy tűzöttek. Amelyeknek a belseje előnyomott. Ragasztó Dupla fül Esetenként gondot okozhat a papíradagolás, amelynek oka a használt boríték vastagsága, mérete vagy a fül alakja. 10

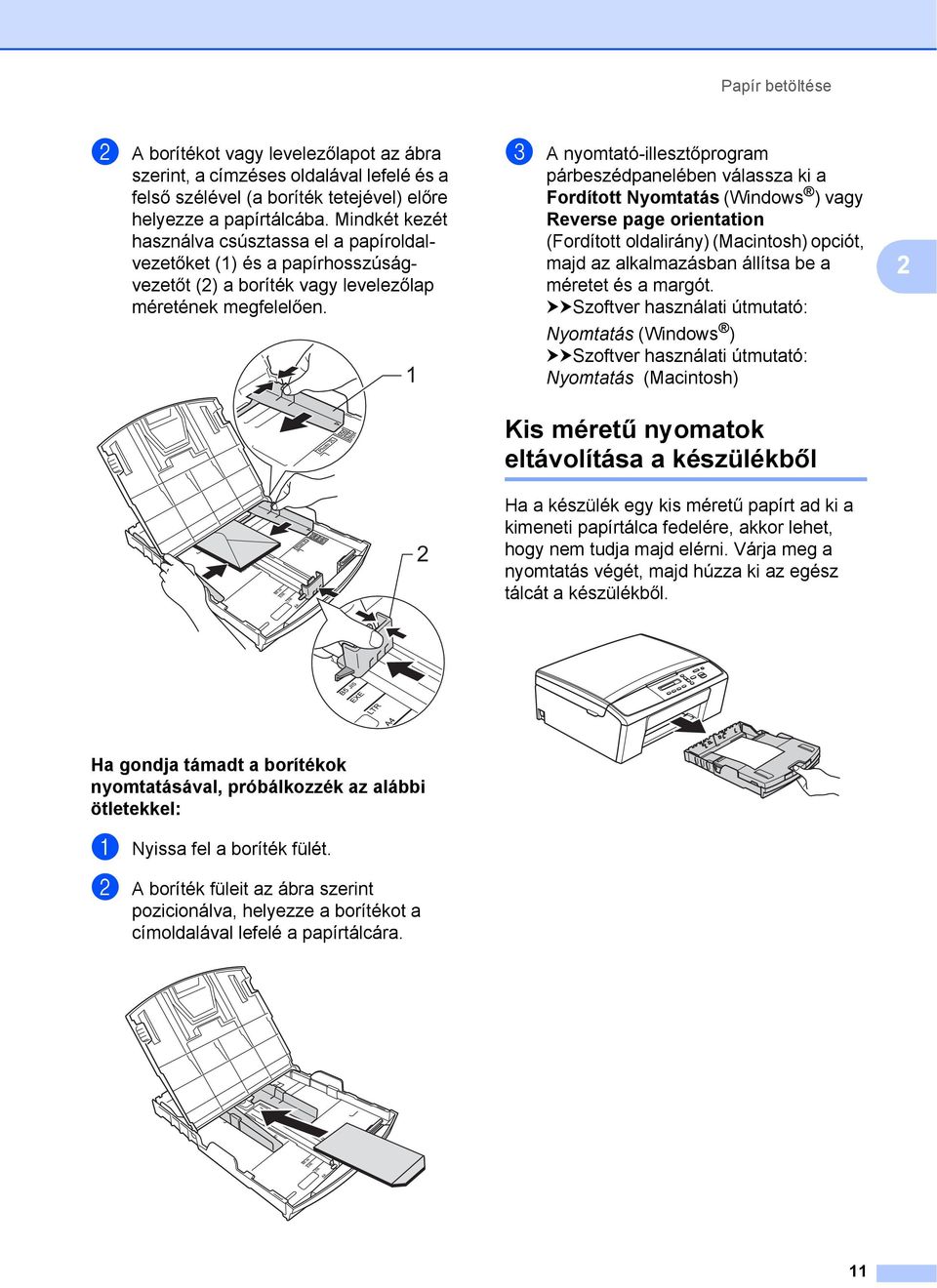

17 Papír betöltése b A borítékot vagy levelezőlapot az ábra szerint, a címzéses oldalával lefelé és a felső szélével (a boríték tetejével) előre helyezze a papírtálcába. Mindkét kezét használva csúsztassa el a papíroldalvezetőket (1) és a papírhosszúságvezetőt (2) a boríték vagy levelezőlap méretének megfelelően. 1 2 c A nyomtató-illesztőprogram párbeszédpanelében válassza ki a Fordított Nyomtatás (Windows ) vagy Reverse page orientation (Fordított oldalirány) (Macintosh) opciót, majd az alkalmazásban állítsa be a méretet és a margót. uuszoftver használati útmutató: Nyomtatás (Windows ) uuszoftver használati útmutató: Nyomtatás (Macintosh) Kis méretű nyomatok eltávolítása a készülékből 2 Ha a készülék egy kis méretű papírt ad ki a kimeneti papírtálca fedelére, akkor lehet, hogy nem tudja majd elérni. Várja meg a nyomtatás végét, majd húzza ki az egész tálcát a készülékből. 2 Ha gondja támadt a borítékok nyomtatásával, próbálkozzék az alábbi ötletekkel: 2 a Nyissa fel a boríték fülét. b A boríték füleit az ábra szerint pozicionálva, helyezze a borítékot a címoldalával lefelé a papírtálcára. 11

18 2. fejezet Nem nyomtatható terület 2 A nyomtatható terület az éppen használt alkalmazástól függ. Az alábbi ábrán lévő számok az írógéppapíron és borítékokon lévő nem nyomtatható területeket mutatják. A készülék akkor tud az írógéppapír satírozott részeire nyomtatni, ha a Szegély nélküli funkció elérhető és be van kapcsolva. uuszoftver használati útmutató: Nyomtatás (Windows ) uuszoftver használati útmutató: Nyomtatás (Macintosh) Írógéppapír Borítékok Fent (1) Balra (2) Lent (3) Jobbra (4) Írógéppapír 3 mm 3 mm 3 mm 3 mm Borítékok 12 mm 3 mm 24 mm 3 mm Megjegyzés A Szegély nélküli nyomtatás funkció borítékok esetében nem érhető el. 12

19 Papír betöltése Papírbeállítások 2 Papírtípus 2 A legjobb nyomtatási minőség érdekében állítsa be a készüléket a használt papír típusának megfelelően. a Nyomja meg az Menu (Menü) gombot. b Nyomja meg a a vagy b gombot a 2.Másol opció kiválasztásához. Nyomja meg az OK gombot. c Nyomja meg a a vagy b gombot az 1.Papír típus opció kiválasztásához. Nyomja meg az OK gombot. d Nyomja meg a a vagy b gombot a Sima Papír, Tintasu. Papír, Brother BP71, Brother BP61, Egyéb Fényes vagy Átlátszó opciók kiválasztásához. Nyomja meg az OK gombot. e Nyomja meg az Stop/Exit (Stop/Kilépés) gombot. Megjegyzés A készülék a lapokat nyomtatott oldalukkal felfelé adja ki a készülék elején található papírtálcára. Ha írásvetítő-fóliát vagy fényes papírt használ, minden lapot azonnal távolítson el az elmaszatolódás vagy a papírelakadás elkerülése érdekében. Papírméret 2 Másolatok nyomtatásához a következő papírméret közül választhat: A4, A5, Letter, Legal és cm. Ha eltérő méretű papírt tölt be a készülékbe, akkor a papírméret beállítását is módosítania kell. a Nyomja meg az Menu (Menü) gombot. b Nyomja meg a a vagy b gombot a 2.Másol opció kiválasztásához. Nyomja meg az OK gombot. c Nyomja meg a a vagy b gombot a 2.Papírméret opció kiválasztásához. Nyomja meg az OK gombot. d Nyomja meg a a vagy b gombot a használt papírtípus, A4, A5, 10x15cm, Letter vagy Legal kiválasztásához. Nyomja meg az OK gombot. e Nyomja meg az Stop/Exit (Stop/Kilépés) gombot. 2 13

20 2. fejezet Használható papír és más nyomtatási média 2 A nyomtatási minőséget befolyásolja, hogy milyen papírfajtát használ a készülékben. A megadott beállítások melletti legjobb nyomtatási minőség érdekében mindig a tálcába betöltött papírnak megfelelő papírfajtát állítsa be. Használhat normál papírt, tintasugaras nyomtatóhoz való papírt (bevonatos papírt), fényes papírt, írásvetítő-fóliát és borítékot. Javasoljuk, hogy nagyobb mennyiség beszerzése előtt próbálja ki a különféle papírfajtákat. A legjobb eredmény érdekében használjon Brother papírt. Amikor tintasugaras nyomtatóhoz való papírt (bevonatos papírt), írásvetítő-fóliát és fényes papírt használ, ügyeljen arra, hogy a megfelelő nyomtatási médiát válassza ki a nyomtató-illesztőprogram Alapvető fülén, vagy a készülék menüjében a papírtípus beállításánál. (Lásd a(z) Papírtípus uu részt a(z) 13. oldalon.) Ha Brother fotópapírra nyomtat, mindig tegyen be eggyel több fotópapírt a papírtálcára. Ebből a célból eggyel több lap van a papírcsomagban. Ha írásvetítő-fóliára nyomtat, tegyen be egy plusz lapot a papírtálcába. Írásvetítő-fólia vagy fotópapír használatakor minden lapot azonnal távolítson el az elmaszatolódás vagy a papírelakadás elkerülése érdekében. Közvetlenül a nyomtatás után ne érjen a nyomtatott felülethez, mert előfordulhat, hogy az nem teljesen száraz, és foltot hagy az ujján. Javasolt nyomtatási média 2 A legjobb nyomtatási eredmény érdekében használjon Brother papírt. (Lásd az alábbi táblázatot.) Ha országában nem kapható Brother papír, javasoljuk, hogy nagyobb mennyiség beszerzése előtt próbáljon ki különféle papírfajtákat. Írásvetítő-fóliára nyomtatáshoz javasoljuk a 3M írásvetítő fólia használatát. Brother papír Papírtípus Sima A4-es Fényes A4-es fénykép A4-es tintasugaras (matt) Fényes cm-es fénykép Tétel BP60PA BP71GA4 BP60MA BP71GP 14

21 Papír betöltése Nyomtatási média kezelése és használata 2 A papírt tárolja eredeti csomagolásában, lezárt állapotban. A papírt tartsa sík felületen, valamint nedvességtől, közvetlen napsütéstől és hőforrástól távol. Kerülje a fotópapír fényes (bevont) oldalának megérintését. A fotópapírt fényes oldalával lefelé helyezze be. Kerülje az írásvetítő-fólia bármelyik oldalának megérintését, mert az könnyen felszívja a vizet és az izzadságot, ami ronthatja a nyomtatás minőségét. A lézernyomtatókhoz/fénymásolókhoz gyártott írásvetítő-fólia nyomot hagyhat a következő nyomaton. Kizárólag tintasugaras nyomtatáshoz ajánlott írásvetítő-fóliát használjon. PC nyomtatás esetén csak a papír mindkét oldalára tud nyomtatni. uuszoftver használati útmutató: Nyomtatás (Windows ) uuszoftver használati útmutató: Nyomtatás (Macintosh) Fontos Az alábbi papírfajtákat NE használja: Sérült, felpöndörödött, gyűrött vagy szabálytalan alakú papír A kimeneti papírtálca fedelének kapacitása 2 Max. 50 db 80 g/m 2 súlyú A4-es papír. Ha írásvetítő-fóliát vagy fotópapírt használ, minden egyes lapot azonnal távolítson el a kimeneti papírtálca fedeléről az elmaszatolódás elkerülése érdekében mm vagy annál nagyobb felpödrődés elakadást okozhat. Különösen fényes vagy erősen mintázott papír Olyan papír, amelyet egymásra helyezéskor nem lehet egyenletesen elrendezni Rövid erezetű papír 15

22 2. fejezet A megfelelő nyomtatási média kiválasztása 2 A papír típusa és mérete a felhasználás szerint 2 Papírtípus Papírméret Használat Másolás Írógéppapír A mm Igen Igen Letter 215,9 279,4 mm Igen Igen Legal 215,9 355,6 mm Igen Igen Executive mm Igen Nyomtató JIS B mm Felhasználó által meghatározott A mm Igen Igen A mm Igen Kártya Fénykép cm Igen Igen Fénykép 2L cm Igen Kartotéklap mm Igen Levelezőlap mm Felhasználó által meghatározott Levelezőlap 2 (dupla) mm Felhasználó által meghatározott Borítékok C5 boríték mm Igen DL boríték mm Igen COM mm Igen Monarch mm Igen Y4 boríték mm Felhasználó által meghatározott Írásvetítő-fóliák A mm Igen Igen Letter 215,9 279,4 mm Igen Igen Legal 215,9 355,6 mm Igen Igen A mm Igen Igen 16

23 Papír betöltése Papírsúly, papírvastagság és papírkapacitás 2 Papírtípus Súly Vastagság Lapok száma Írógéppapír Normál papír g/m 2 0,08 0,15 mm Tintasugaras papír g/m 2 0,08 0,25 mm 20 2 Fényes papír Max. 220 g/m 2 Max. 0,25 mm 20 2 Kártya Képeslap Max. 220 g/m 2 Max. 0,25 mm 20 2 Kartotéklap Max. 120 g/m 2 Max. 0,15 mm 30 Levelezőlap Max. 200 g/m 2 Max. 0,25 mm 30 Borítékok g/m 2 Max. 0,52 mm 10 Írásvetítő-fóliák 10 1 Max. 100 db 80 g/m 2 súlyú lap. 2 BP71 (260 g/m 2 ) papír, speciálisan a Brother készülékeihez. 17

24 3 Dokumentumok betöltése 3 Hogyan tölthet be dokumentumokat 3 Másolatokat készíthet és szkennelhet a szkennerüvegről. A szkennerüveg használata 3 Hogyan tölthet be dokumentumokat 3 a Emelje fel a fedelet. b A bal oldali és a felső dokumentumvezető használatával helyezze a dokumentumot lefelé fordítva a szkennerüveg bal felső sarkába. A szkennerüveget egy-egy oldal, illetve könyvek lapjainak fénymásolására és szkennelésére használhatja. Támogatott dokumentumméretek 3 Hosszúság: Szélesség: Súly: Max. 297 mm Max. 215,9 mm Max. 2 kg c Zárja vissza a fedelet. Fontos Ha könyvet vagy vastagabb dokumentumot másol, NE csapja le a fedelet, és ne nehezedjen rá. 18

25 Dokumentumok betöltése Nem szkennelhető terület 3 A szkennelhető terület a használt alkalmazás beállításától függ. A lenti ábrák a nem szkennelhető területeket mutatják Használat Dokumentum mérete Fent (1) Lent (3) Balra (2) Jobbra (4) Másolás Szkennelés Minden papírméret 3mm 3mm 19

26 4 Másolatok készítése 4 Másolás 4 Az alábbi lépésekben bemutatjuk az egyszerű másolást. a Töltse be a dokumentumot lefelé fordítva a szkennerüvegre. (Lásd a(z) Hogyan tölthet be dokumentumokat uu részt a(z) 18. oldalon.) b Ha egynél több másolatot szeretne készíteni, nyomja meg többször a Number of Copies (Másolatok száma) gombot, amíg a kívánt szám meg nem jelenik (legfeljebb 99). Alternatív megoldásként használja a a vagy b gombokat a másolatok számának módosításához. c Nyomja meg a Mono Start vagy a Colour Start (Színes Start) gombot. Másolás leállítása 4 A másolás leállításához nyomja meg a Stop/Exit (Stop/Kilépés) gombot. Másolási beállítások 4 Ha a következő másolás erejéig ideiglenesen és gyorsan meg kívánja változtatni a nyomtatási beállításokat, használja a másolás gombokat. Többféle beállítás kombinációját is használhatja. A készülék 1 perccel a másolás befejezése után visszaáll az alapértelmezett beállításokra. Megjegyzés A leggyakrabban használt másolási beállításokat elmentheti alapértelmezettként. Ennek mikéntjéről az adott funkciót bemutató fejezetben talál útmutatást. (Használati útmutató) Az alábbi másolási beállítások megváltoztatásának részleteiért uu21. oldal. Papírtípus Papírméret (Kibővített használati útmutató) Az alábbi másolási beállítások megváltoztatásának részleteiért lásd: uukibővített használati útmutató: Másolatok készítése Nagyítás/kicsinyítés Minőség Színmélység Oldal elrendezése 2az1-ben (igazolvány) 20

27 Másolatok készítése Papírbeállítások 4 Papírtípus 4 Ha speciális papírtípusra másol, ügyeljen arra, hogy a megfelelő papírtípust állítsa be, így kaphatja a legjobb nyomtatási minőséget. Nyomja meg a gombot, majd a a vagy b gombokat a Papír típus kiválasztásához Sima Papír Tintasu. Papír Brother BP71 Brother BP61 Egyéb Fényes Átlátszó a Helyezze be a dokumentumot. b Adja meg a másolatok számát. c Nyomja meg a Copy Options (Másolási funkció) gombot, majd a a vagy b gombot a Papír típus kiválasztásához. Nyomja meg az OK gombot. d Nyomja meg a a vagy b gombokat a használt papírtípus kiválasztásához. Nyomja meg az OK gombot. e Nyomja meg a Mono Start vagy a Colour Start (Színes Start) gombot. Megjegyzés Az alapértelmezett beállítás módosításához lásd a Papírtípus uu részt a(z) 13. oldalon. Papírméret 4 Ha nem A4 méretű papírra másol, módosítania kell a papírméret beállítását. Csak A4, A5, Fénykép cm, Letter vagy Legal méretű papírra másolhat. Nyomja meg a gombot, majd a a vagy b gombokat a Papírméret kiválasztásához A4 A5 10x15cm Letter Legal a Helyezze be a dokumentumot. b Adja meg a másolatok számát. c Nyomja meg a Copy Options (Másolási funkció) gombot, majd a a vagy b gombot a Papírméret kiválasztásához. Nyomja meg az OK gombot. d Nyomja meg a a vagy b gombokat a használt papírméret kiválasztásához. Nyomja meg az OK gombot. e Nyomja meg a Mono Start vagy a Colour Start (Színes Start) gombot. Megjegyzés Az alapértelmezett beállítás módosításához lásd a Papírméret uu részt a(z) 13. oldalon. 4 21

28 5 Nyomtatás számítógépről 5 Dokumentum nyomtatása 5 A berendezés képes adatokat fogadni a számítógépről, és kinyomtatni azokat. A számítógépről való nyomtatáshoz nyomtatóillesztőprogram telepítése szükséges. uuszoftver használati útmutató: Nyomtatás (Windows ) uuszoftver használati útmutató: Nyomtatás (Macintosh) a Telepítse a Brother nyomtatóillesztőprogramot a CD-ROM-ról. (uugyors telepítési útmutató) b Az alkalmazásból válassza a Nyomtatási parancsot. c Válasszon egy nevet a készüléknek a Nyomtatás párbeszédablakban, és kattintson a Tulajdonságok vagy Beállítások lehetőségre a használt alkalmazástól függően. d Válassza ki a használni kívánt beállításokat a Beállítások párbeszédablakban. A leggyakrabban használt beállítások az alábbiak: Médiatípus Nyomtatási Minőség Papírméret Oldalbeállítás Színes/ Szürkeárnyalat Léptékbeállítás e Kattintson az OK gombra. f A nyomtatás megkezdéséhez kattintson a Nyomtatás gombra. 22

29 6 Szkennelés a számítógépre 6 Dokumentum szkennelése 6 Dokumentumok szkenneléséhez több lehetőség közül választhat. Használhatja a SCAN (SZKENNEL) gombot a készüléken, vagy a szkenner számítógépen található illesztőprogramjait. a A készülék szkennerként történő használatához szkennerillesztőprogram telepítésére van szükség. Ha a készülék hálózathoz csatlakozik, konfigurálja TCP/IPcímmel. Telepítse a szkennerillesztőprogramokat a CD-ROM-ról. (uugyors telepítési útmutató) Konfigurálja a készüléket egy TCP/IP-címmel, ha a hálózati szkennelés nem működik. (uuszoftver használati útmutató: A hálózati szkennelés konfigurálása Windows esetén és A hálózati szkennelés konfigurálása Macintosh esetén) b Helyezze be a dokumentumot. (Lásd a(z) Hogyan tölthet be dokumentumokat uu részt a(z) 18. oldalon.) c Válasszon az alábbi lehetőségek közül: Ha a szkenneléshez a készüléken levő SCAN (SZKENNEL) gombot kívánja használni, lásd a(z) Szkennelés a SZKENNEL gomb használatával. A szkenner-illesztőprogram használatával számítógépre történő szkennelésről lásd a(z) Szkennelés a szkenner-illesztőprogram segítségével című részt. Szkennelés a SZKENNEL gomb használatával 6 További információkért uuszoftver használati útmutató: A Scan (Szkennelés) gomb használata a Nyomja meg a (SCAN (SZKENNEL)) gombot. b Nyomja meg a a vagy b gombot az elérhető szkennelési üzemmódok kiválasztásához a következők szerint. Nyomja meg az OK gombot. 1 Szken. be Képbe szken. Fájlba szken. Webszolg. 1 (Szkennelés webes szolgáltatásokkal) (Csak Windows felhasználók) (uuszoftver használati útmutató: A Web Services protokoll használata hálózati szkennelésre (Windows Vista SP2 vagy újabb verzió és Windows 7 esetén)) c (Hálózati felhasználóknak) A a vagy b gombokkal válassza ki a számítógépet, amelyre küldeni kívánja az adatokat. Nyomja meg az OK gombot. d Nyomja meg a Mono Start vagy Colour Start (Színes Start) a szkennelés megkezdéséhez. 6 23

30 6. fejezet Szkennelés a szkennerillesztőprogram segítségével 6 uuszoftver használati útmutató: Dokumentum szkennelése a TWAIN illesztőprogrammal (Windows ) uuszoftver használati útmutató: Dokumentum szkennelése a WIA illesztőprogrammal (Windows ) uuszoftver használati útmutató: Dokumentum szkennelése a TWAIN illesztőprogrammal (Macintosh) uuszoftver használati útmutató: Dokumentum szkennelése az ICA illesztőprogram segítségével (Mac OS X 10.6.x, 10.7.x) Szkennelés a ControlCenter használatával 6 uuszoftver használati útmutató: ControlCenter4 (Windows ) uuszoftver használati útmutató: ControlCenter2 (Macintosh) Megjegyzés A képernyőn látható gombok vagy menük neve az alkalmazástól függően eltérhet. a Indítson el egy szkennelő alkalmazást és kattintson a gombra a szkennelési beállítások ablak megnyitásához. b Módosítsa az olyan beállításokat, mint Felbontás, Fényerő és Szkennelési Típus a Szkenner Beállítás párbeszédpanelen. c A szkennelés megkezdéséhez kattintson a Start vagy a Beolvasás gombra. 24

31 A Szokásos karbantartás A A tintapatronok cseréjea A készülék festékpontszámlálóval rendelkezik. A festékpontszámláló automatikusan figyeli a tinta szintjét mind a négy patronban. Ha a készülék azt észleli, hogy valamelyik tintapatron kifogyóban van, erről az LCD-n megjelenő üzenetben ad tájékoztatást. Az LCD megmutatja, melyik tintapatronban kevés a tinta vagy melyik szorul cserére. Kövesse az LCD üzeneteit a tintapatronok megfelelő sorrendben való cseréjéhez. Attól függetlenül, hogy a készülék jelzi, hogy egy tintapatron kiürült és cserélnie kell, valamennyi tinta még marad a patronban. Valamennyi tintát hagyni kell a patronban ahhoz, hogy a kiszáradás miatt a nyomtatófej ne károsodjon. VIGYÁZAT Ha tinta kerül a szemébe, azonnal mossa ki vízzel és forduljon orvoshoz. Fontos A Brother többfunkciós készülékek speciális tintával működnek, és akkor nyújtják a legoptimálisabb teljesítményt és akkor a legmegbízhatóbbak, ha Brother tintapatronnal használják őket. A Brother nem tudja garantálni a tinta vagy a patron optimális teljesítményét és megbízhatóságát, ha Ön más márkájú tintapatront használ. Éppen ezért a Brother cég nem ajánlja más, a Brother márkától eltérő márkájú patronok használatát vagy a kiürült patronok más forrásból történő újratöltését. Ha a nyomtatófej vagy a berendezés más részeinek meghibásodását a berendezéssel nem kompatibilis termékek használata okozta, akkor a garancia nem fedezi a szükséges javításokat. a Nyissa ki a tintapatrontartó fedelét. Ha egy vagy több tintapatron élettartama végére ért, akkor az LCD az alábbiakat jeleníti meg: Csak mono nyomt. vagy Nyomtatás hiba. A 25

32 b Nyomja meg a reteszeléskioldó kart az LCD-n feltüntetett patron kioldásához. Vegye ki a készülékből a patront. d Fordítsa a sárga védőkupakon a zöld gombot az óramutató járásával megegyező irányba kattanásig, a vákuum tömítésének megszűnéséig, majd vegye le a védőkupakot (1). 1 e Minden színnek megvan a maga megfelelő helyzete. Helyezze be a tintapatront a címkén látható nyíl irányába. c Bontsa ki a képernyőn jelzett színhez tartozó új patron csomagolását, és vegye elő a tintapatront. 26

33 Szokásos karbantartás f Óvatosan nyomja be a tintapatront, amíg helyére nem kattan, majd csukja be a festékpatron fedelét. g A készülék automatikusan visszaállítja a festékpontszámlálót. Megjegyzés Ha kicserélt egy tintapatront, például a feketét, az LCD kérheti annak ellenőrzését, hogy új-e a patron (Kicserélte Fekete). Minden egyes új beillesztett patron esetében nyomja meg a a (I) gombot, amely lenullázza az adott szín festékpont-számlálóját. Ha a beszerelt tintapatron nem új, ügyeljen rá, hogy a b (N) gombot nyomja meg. Ha az LCD-n a Nincs Patron vagy a Nem detektálható üzenet látható a tintapatron beszerelése után, ellenőrizze, hogy a tintapatronok vadonatúj, eredeti Brother tintapatronok-e, és hogy megfelelően lettek-e behelyezve. Fontos NE vegye ki a tintapatronokat, ha nem kell őket cserélni. Ellenkező esetben csökkenhet a tinta mennyisége és a készülék nem fogja tudni, mennyi tinta maradt a patronban. NE nyúljon a patron behelyező nyílásaihoz. Ellenkező esetben a tinta foltot hagyhat a bőrén. Ha festék kerül a bőrére vagy a ruhájára, azonnal mossa le szappannal vagy oldószerrel. Ha felcseréli a színeket a tintapatron rossz helyre szerelésével, a helyes beszerelés után néhányszor tisztítsa meg a nyomtatófejet. Ha felbontotta a tintapatront, szerelje be a készülékbe, és ezt követően hat hónapon belül használja el. A felbontatlan tintapatronokat a csomagoláson feltüntetett lejárati időn belül használja fel. NE szerelje szét vagy bontsa fel a tintapatront, mert az a tinta patronból való kiömlésével járhat. A 27

34 A készülék tisztítása és ellenőrzése A szkennerüveg tisztítása a Húzza ki a készülék hálózati kábelét az elektromos aljzatból. b Emelje fel a dokumentumfedelet (1). A szkennerüveget (2) és a fehér műanyagot (3) tisztítsa meg szöszmentes, puha; nem gyúlékony üvegtisztítóval megnedvesített ruhával Megjegyzés A szkennerüveg nem tűzveszélyes üvegtisztító szerrel történő megtisztítása mellett futtassa végig az ujja hegyét az üveg felszínén, hogy megvizsgálja, nem tapadt-e rá valami. Ha érez valami szennyeződést vagy lerakódást, tisztítsa meg újra az üveget, különös tekintettel a szennyezett területre. Elképzelhető, hogy háromszor-négyszer is meg kell ismételnie a folyamatot. Ellenőrzésképpen minden tisztítás után készítsen egy fénymásolatot. A A A nyomtatófej tisztítása A nyomtatási minőség fenntartása érdekében a készülék automatikusan megtisztítja a nyomtatófejet, ha szükséges. A tisztítási műveletet elindíthatja kézzel is, ha probléma adódik a nyomtatási minőséggel. Tisztítsa meg a nyomtatófejet, ha a nyomatokon, a szövegben vagy a képen vízszintes vonal vagy üres folt látszik. Megtisztíthatja csak a fekete tintapatront, a három színt együtt (Sárga/Ciánkék/ Bíborvörös), vagy mind a négy színt egyszerre. A nyomtatófej tisztítása során tinta használódik el. A túl gyakori tisztítás a tinta szükségtelen felhasználásával jár. Fontos NE érintse meg a nyomtatófejet. A nyomtatófej megérintése maradandó károsodást okozhat, és semmissé teheti a nyomtatófej szavatosságát. a Nyomja meg az Menu (Menü) gombot. b Nyomja meg a a vagy b gombot az 1.Tinta opció kiválasztásához. Nyomja meg az OK gombot. c Nyomja meg a a vagy b gombot a 2.Tisztítás opció kiválasztásához. Nyomja meg az OK gombot. d Nyomja meg a a vagy b gombot a Fekete, Színes vagy Összes opciók kiválasztásához. Nyomja meg az OK gombot. A készülék megtisztítja a nyomtatófejet. A tisztítás befejezése után a készülék automatikusan Üzemkész módba tér vissza. Megjegyzés Ha a nyomtatófejet legalább ötször megtisztította és a nyomtatás minősége nem javult, próbáljon meg egy új Brother eredeti Innobella tintapatront behelyezni a problémás színek patronjai helyett. Próbálja meg még ötször megtisztítani a nyomtatófejet. Ha a nyomtatás minősége nem javul, hívja fel a Brother ügyfélszolgálatot vagy helyi Brother márkakereskedőjét. A 28

35 Szokásos karbantartás A nyomtatás minőségének ellenőrzése Ha a nyomaton halvány vagy csíkos színek és szöveg látható, a nyomtatófej fúvókáinak némelyike eltömődhetett. Erről meggyőződhet, ha kinyomtatja a nyomtatás minőségét ellenőrző lapot és megnézi a fúvóka ellenőrző mintázatát. a Nyomja meg az Menu (Menü) gombot. b Nyomja meg a a vagy b gombot az 1.Tinta opció kiválasztásához. Nyomja meg az OK gombot. c Nyomja meg a a vagy b gombot a(z) 1.Tesztnyomtatás opció kiválasztásához. Nyomja meg az OK gombot. d Nyomja meg a a vagy b gombot a Nyomtat minőség opció kiválasztásához. Nyomja meg az OK gombot. e Nyomja meg az Colour Start (Színes Start) gombot. A készülék elkezdi nyomtatni a nyomtatás minőségét ellenőrző lapot. f Ellenőrizze a kinyomtatott oldalon található négy színnégyzet minőségét. g Az LCD megkérdezi, hogy rendben vane a négy szín minősége. Minőség OK? a Igen b Nem h Válasszon az alábbi lehetőségek közül: Ha minden vonal tisztán és világosan látszik, nyomja meg a a gombot az Igen kiválasztásához és menjen a l lépéshez. Ha a lenti ábrán bemutatotthoz hasonló hiányzó rövid vonalakat lát, nyomja meg a b gombot a Nem opció kiválasztásához. OK Gyenge minőség A i Az LCD kijelző megkérdezi, hogy a fekete és a további három szín minősége megfelelő-e. Fekete OK? a Igen b Nem Nyomja meg a a (Igen) vagy a b (Nem) gombot. j Az LCD-kijelző megkérdezi, hogy el szeretné-e indítani a tisztítást. Tisztítás indít? a Igen b Nem Nyomja meg a a (Igen) gombot. A készülék elkezdi megtisztítani a nyomtatófejet. k A tisztítás befejeződése után nyomja meg a Colour Start (Színes Start) gombot. A készülék ismét elkezdi nyomtatni a nyomtatás minőségét ellenőrző lapot. Ismételje meg a folyamatot a f lépéstől. l Nyomja meg az Stop/Exit (Stop/Kilépés) gombot. Ha a folyamat ötszöri megismétlése után a nyomtatási minőség továbbra is gyenge, cserélje ki az eltömődött színhez tartozó patront. A patron cseréje után ellenőrizze újra a minőséget. Ha a probléma továbbra is fennáll, ismételje meg az új tintapatronnal a tisztítási és tesztelési műveleteket legalább ötször. Ha továbbra sem jön több tinta, hívja fel a Brother ügyfélszolgálatot vagy helyi Brother márkakereskedőjét. Fontos NE érintse meg a nyomtatófejet. A nyomtatófej megérintése maradandó károsodást okozhat, és semmissé teheti a nyomtatófej szavatosságát. A 29

36 Megjegyzés e Nyomja meg a Mono Start vagy a Colour Start (Színes Start) gombot. A készülék kinyomtatja a nyomtatás igazítását ellenőrző oldalt. i Ha a nyomtatófej szórófeje beszáradt, a kinyomtatott minta hasonlóképpen néz ki. A nyomtatófej szórófejének megtisztítása után eltűnnek a vízszintes vonalak. A nyomtatási igazítások ellenőrzése A készülék szállítása után szükség lehet a nyomtatási igazítás beállítására, ha a nyomtatott szöveg elhalványul, vagy ha a képek elmosódottá válnak. a Nyomja meg a Menu (Menü) gombot. b Nyomja meg a a vagy b gombot az 1.Tinta opció kiválasztásához. Nyomja meg az OK gombot. c Nyomja meg a a vagy b gombot az 1.Tesztnyomtatás opció kiválasztásához. Nyomja meg az OK gombot. d Nyomja meg a a vagy b gombot a Oldal igazítás opció kiválasztásához. Nyomja meg az OK gombot. A f Az A minta esetén a a vagy b gombot használva válassza ki annak a tesztnyomatnak a számát, amelyen a legkevesebb függőleges vonal található (1-9). Nyomja meg az OK gombot. g A B minta esetén a a vagy b gombot használva válassza ki annak a tesztnyomatnak a számát, amelyen a legkevesebb függőleges vonal található (1-9). Nyomja meg az OK gombot. h A C minta esetén a a vagy b gombot használva válassza ki annak a tesztnyomatnak a számát, amelyen a legkevesebb függőleges vonal található (1-9). Nyomja meg az OK gombot. i A D minta esetén a a vagy b gombot használva válassza ki annak annak a tesztnyomatnak a számát, amelyen a legkevesebb függőleges vonal található (1-9). Nyomja meg az OK gombot. j Nyomja meg az Stop/Exit (Stop/Kilépés) gombot. 30

37 B Hibakeresés B Hiba- és karbantartási üzenetek B Mint minden kifinomult irodai termék esetében, hibák léphetnek fel, és a fogyóeszközöket pótolni kell. Ilyen esetben a készülék észleli a hibát és egy hibaüzenetet jelenít meg. A leggyakrabban előforduló hibákat és karbantartási üzeneteket lásd alább. A legtöbb hibát és rutinjellegű karbantartási üzenetet önállóan is el tudja hárítani. Ha egyéb segítségre van szüksége, a Brother Solutions Center (ügyfélszolgálati központ) a legfrissebb GYIK válaszaival és hibakeresési ötletekkel szolgál. Látogasson el a honlapra. Hibaüzenet Ok Ajánlott intézkedés Adatmaradék Nyomtatási adatok maradtak a készülék memóriájában. Nyomja meg az Stop/Exit (Stop/Kilépés) gombot. A készülék törli az aktuális feladatot, és törli az adatokat a memóriából. Próbálja meg újra a nyomtatást. Alacsony a hőm. A nyomtatófej túl hideg. Várjon, amíg a készülék felmelegszik. Csak mono nyomt. Egy vagy több színes tintapatron élettartama végére ért. XX tinta csere Körülbelül négy hétig használhatja a készüléket monokróm üzemmódban, a nyomtatott oldalak számától függően. Miközben ez az üzenet olvasható az LCD-n, az egyes műveletek a következőképpen működnek: Nyomtatás Ha a Szürkeárnyalat lehetőséget választja a nyomtatóvezérlő Haladó lapján, akkor monokróm nyomtatóként használhatja a készüléket. Másolás Ha a papír típusa Sima Papír vagy Tintasu. Papír értékre van állítva, akkor monokróm módban készíthet másolatokat. Cserélje ki a tintapatronokat. (Lásd a(z) A tintapatronok cseréje uu részt a(z) 25. oldalon.) Megjegyzés A készülék leállítja a nyomtatást és nem fogja tudni használni a készüléket, amíg új patront nem helyez be, a következő esetekben: Ha kihúzza a készüléket a csatlakozóból vagy kiveszi a festékpatront. Ha a papírtípus beállítása nem Sima Papír vagy Tintasu. Papír. (Windows ) Ha bejelöli a Lassan száradó papír opciót az Alapvető fülön a nyomtatóillesztőprogramban. (Macintosh) Ha bejelöli a Slow Drying Paper (Lassan száradó papír) opciót a nyomtató-illesztőprogram Print Settings (Nyomtatóbeállítások) menüjében. B 31

38 Hibaüzenet Ok Ajánlott intézkedés Fedél nyitva Kevés a XX tinta Nem záródott megfelelően a szkenner fedőlapja. Egy vagy több tintapatron élettartama végéhez közelít. Nyissa fel a szkenner fedelét, majd zárja vissza. Rendeljen egy új tintapatront. Folytathatja a nyomtatást mindaddig, amíg az LCD-n meg nem jelenik a Nyomtatás hiba üzenet. (Lásd a(z) A tintapatronok cseréje uu részt a(z) 25. oldalon.) Magas a hőmérs. A nyomtatófej túlhevült. Várjon, amíg a készülék lehűl. Memória megtelt A gép memóriája megtelt. Ha másolási művelet van folyamatban Nem detektálható Nem leh. t. Nem leh. in. XX XX Nem leh. ny. XX Nem leh. szk. XX Túl gyorsan helyezte be az új festékpatront, és a készülék nem ismerte fel. Valamelyik tintapatron nincs a helyén. Ha nem eredeti Brother festéket használ, előfordulhat, hogy a készülék nem érzékeli a festékpatront. Mechanikai hiba áll fenn. VAGY Idegen tárgy, például kapocs vagy papírdarab van a készülékben. Nyomja meg a Stop/Exit (Stop/Kilépés) gombot és várjon, amíg a folyamatban lévő műveletek befejeződnek, majd próbálja újra. Vegye ki az új festékpatront, és helyezze be ismét lassan, amíg a helyére nem kattan. (Lásd a(z) A tintapatronok cseréje uu részt a(z) 25. oldalon.) Cserélje ki a patront eredeti Brother festékpatronra. Ha a hibaüzenet nem tűnik el, hívja fel a Brother ügyfélszolgálatot vagy helyi Brother márkakereskedőjét. Nyissa ki a szkenner fedelét és távolítson el minden idegen tárgyat és papírdarabot a készülék belsejéből. Ha a hibaüzenet továbbra is fennáll, áramtalanítsa a készüléket, és várjon jó néhány percet, mielőtt újra csatlakoztatja. Nincs Patron Valamelyik tintapatron nincs a helyén. Vegye ki az új festékpatront, és helyezze ismét be lassan, kattanásig. (Lásd a(z) A tintapatronok cseréje uu részt a(z) 25. oldalon.) Nyomtatás hiba XX tinta csere Egy vagy több tintapatron élettartama végére ért. A készülék leállítja a nyomtatást. Cserélje ki a tintapatronokat. (Lásd a(z) A tintapatronok cseréje uu részt a(z) 25. oldalon.) 32

39 Hibakeresés Hibaüzenet Ok Ajánlott intézkedés Papír Ellenőrzés A készülékből kifogyott a papír vagy a papírt nem megfelelően helyezték a papírtálcába. Papírelakadás a gép belsejében. Papírpor gyűlt össze a papírfelszedő görgőkön. Az elakadáselhárító fedél nincs megfelelően lezárva. Válasszon az alábbi lehetőségek közül: Töltsön papírt a papírtálcába, majd nyomja meg a Mono Start vagy a Colour Start (Színes Start) gombot. Vegye ki és helyezze be a papírt, majd nyomja meg a Mono Start vagy Colour Start (Színes Start) gombot. (Lásd a(z) Papír és egyéb nyomtatási média betöltése uu részt a(z) 7. oldalon.) Távolítsa el az elakadt papírt. Ennek lépéseit lásd a(z) A nyomtató elakadása vagy papírelakadás uu részt a(z) 35. oldalon. Tisztítsa meg a papírfelszedő görgőket. (uukibővített használati útmutató: A papírfelszedő görgők tisztítása) Ellenőrizze, hogy az elakadáselhárító fedél mindkét végén le van zárva. (Lásd a(z) A nyomtató elakadása vagy papírelakadás uu részt a(z) 35. oldalon.) Papírelakadás Papírelakadás a gép belsejében. Távolítsa el az elakadt papírt. Ennek lépéseit lásd a(z) A nyomtató elakadása vagy papírelakadás uu részt a(z) 35. oldalon. Rossz papírméret A papírméret beállítása nem felel meg a tálcára helyezett papír méretének. Vagy nem a használt papírméretnek megfelelően állította be a papírvezetőket a tálcán. Feltétlenül állítsa be a papírhosszúság-vezetőt a papír pontos méretéhez. A5-ös vagy kisebb méretű papír behelyezésekor NE hosszabbítsa meg a papírtálcát. 1 Ellenőrizze, hogy az ön által választott papírméret megfelel-e a tálcára helyezett papír méretének. (Lásd a(z) Papírméret uu részt a(z) 13. oldalon.) 2 Győződjön meg arról, hogy a papírvezetők papírméretnek megfelelő helyzetbe történő állításával álló helyzetben helyezte be a papírt. (Lásd a(z) Papír és egyéb nyomtatási média betöltése uu részt a(z) 7. oldalon.) 3 A papírméret és a papír helyzetének ellenőrzése után nyomja meg a Mono Start vagy Colour Start (Színes Start) gombot. B 33

40 Hibaüzenet Ok Ajánlott intézkedés Tintat. mn. tele Tintatart. tele A tintafelszívó tartály vagy öblítőtartály kis híján megtelt. A tintafelszívó tartály vagy öblítőtartály megtelt. Ezek a tartozékok rendszeres karbantartást igényelnek, és bizonyos idő elteltével, a Brother készülék optimális teljesítményének biztosítása érdekében akár le is kell őket cserélni. Mivel ezek a tartozékok rendszeres karbantartást igényelnek, a cserére nem vonatkozik garancia. A csere szükségessége és a cseréig hátralévő idő a tintarendszer tisztításához szükséges átmosások és átöblítések számától függ. Ezek a dobozok a különböző átmosási és átöblítési művelet során adott mennyiségű tintát fognak fel. A tisztító átmosások és átöblítések tényleges száma különböző körülményektől függ. Például a készülék gyakori be- és kikapcsolása rengeteg tisztítási ciklust fog eredményezni, mivel a készülék a bekapcsoláskor automatikus tisztítást hajt végre. A nem Brother tinták használata is gyakori tisztítást eredményezhet, mert a nem Brother tinta gyenge nyomtatási minőséghez vezethet, ami tisztítással orvosolható. Minél több tisztításra van a készüléknek szüksége, annál gyorsabban telnek meg ezek a dobozok. Megjegyzés A nem Brother kellékek használata miatt szükséges javításokra a közzétett termékgarancia nem vonatkozik. Hívja a Brother ügyfélszolgálatot vagy a helyi Brother márkaszervizt. A tintafelszívó tartályt vagy öblítőtartályt ki kell cserélni. A készülék javíttatásáért forduljon a Brother ügyfélszolgálathoz vagy a helyi Brother márkaszervizhez. A tisztítás egyéb okai: 1 A készülék a papírelakadás elhárítása után automatikusan megtisztítja magát. 2 A készülék automatikusan megtisztítja magát, ha 45 napnál hosszabb ideig használaton kívül hagyja (ritka használat). 3 A készülék automatikusan megtisztítja magát, ha a tintapatronokat 12-szer kicserélte. Zárja a fedelet Nem záródott megfelelően a festékpatron fedele. Zárja le úgy a festékpatron fedelét, hogy az a helyére kattanjon. 34
