1 Meiszterics Anikó BIOAKTÍV KALCIUMTARTALMÚ GÉL- ÉS KERÁMIARENDSZEREK Témavezetők: Sinkó Katalin Rosta László

2 Kutatás célkitűzései Célkitűzés: nagyszilárdságú kalcium-szilikát és kalcium-szilikátfoszfát biokerámia előállítása és szerkezetvizsgálata Gél és kerámia szintézis: oldattechnikán alapuló szol-gél módszer Szol-gél módszer előnyei: - alacsonyabb hőmérsékletigényű, - kialakuló szerkezet már molekuláris szinten, nanomérettartományban is kontrollálható, - olyan kémiai összetételek is kialakíthatók, amelyek olvasztásos technikával nem, az olvadékfázisok szételegyedése miatt, - bioaktivitás növelése kémiai összetétel (CO 3 2- ; OH - ) valamint a megfelelő porozitás révén.

3 Kutatási feladatok 1. Egy új szol-gél módszer kidolgozása kalcium-szilikát és kalcium-szilikát-foszfát gélrendszerek szintézisére kémiai összetétel optimalizálása (kalcium/szilícium/foszfor arány; oldószer); katalizátor: HNO 3 CH 3 COOH NH 3 H 3 PO 4 hőmérséklet 2. Tömbkerámiák színterelésének optimalizálása tömb kerámiák kialakításához szükséges szemcseméret beállítása (DLS) színtereléshez szükséges nyomás, hőmérséklet és idő feltérképezése 3. Szerkezetvizsgálat atomi és szupramolekuláris mérettartományban A gél és kerámia rendszerek kémiai kötés rendszerének vizsgálata (ATR-FTIR, 29 Si és 31 P MAS NMR). Amorf és kristályos szerkezetek meghatározása kis- és nagyszögű szóráson alapuló technikákkal (SAXS, SANS, WAXS) Kristályos fázisok azonosítása röntgendiffrakciós módszerrel (XRD) 4. Tömbkerámiák tulajdonságának vizsgálata Mechanikai szilárdság vizsgálat (Brinell-, Vickers-keménységmérés). Színterelt kerámiák oldhatóságának vizsgálata.

4 Szintézis prekurzor oldat hidrolízis kondenzáció szol Szilícium-prekurzor: tetraetoxi-szilánt (TEOS), Kalcium-prekurzor: kalcium-nitrát (Ca(NO 3 ) 2 4H 2 O), Oldószer: 1-propanol, Katalizátor: ammónia oldat. Hidrolízis: Si(OCH 2 CH 3 ) 4 + x H 2 O Si(OCH 2 CH 3 ) 4-x (OH) x + x CH 3 CH 2 OH Kondenzáció: Si OH (al) + HO Si (al) Si O Si (al) + H 2 O Si OR (al) + HO Si (al) Si O Si (al) + ROH Ca(NO 3 ) 2 Ca 2+ (al) + 2 NO 3 - (al)

5 Transzmittancia (%) Ammóniával katalizált kalcium-szilikált rendszerek FTIR spektrumai CO 3 2- NO 3 - Si-O-Si Si-O-Ca CO 3 2- CO 3 2- Wollasztonit 1000 C Hőmérséklettartomány /ºC Lejátszódó folyamatok 700 C 500 C 300 C 80 C Szilika Ca(NO 3 ) 2 4H 2 O NO 3 tartalom csökkenése CaCO 3 fázis SiO 2 fázis Si-O-Ca kötés kialakulása SiO 2 és CaCO 3 fázisok reakciója Amorf kalcium-szilikát rendszer Hullámszám (cm -1 )

6 Si-O-Ca kötés azonosítása amorf rendszerekben Transzmittancia (%) Si-O-Si Si-O-Ca Intenzitás (a.u.) mosás, és 800 C hevítés Ca 2 SiO 4 Ca 2 SiO 4 x H 2 O mosás, és 100 C szárítás Wollasztonit mosás, és 80 C szárítás mosás és 800 C hevítés 700 C mosás és 100 C szárítás 700 C Hullámszám (cm -1 ) E két mérés alapján elmondható, hogy a FTIR csúcsok helye nagyban függ a kalciumszilikát kristályfázisok típusától (pl.: 890 cm -1 wollasztonit; 930 cm -1 -dikalcium-szilikát; 965 cm -1 dikalcium-szilikát-hidrát, cm -1 amorf rendszerekben); az intenzitásuk pedig a kristályosság fokától.

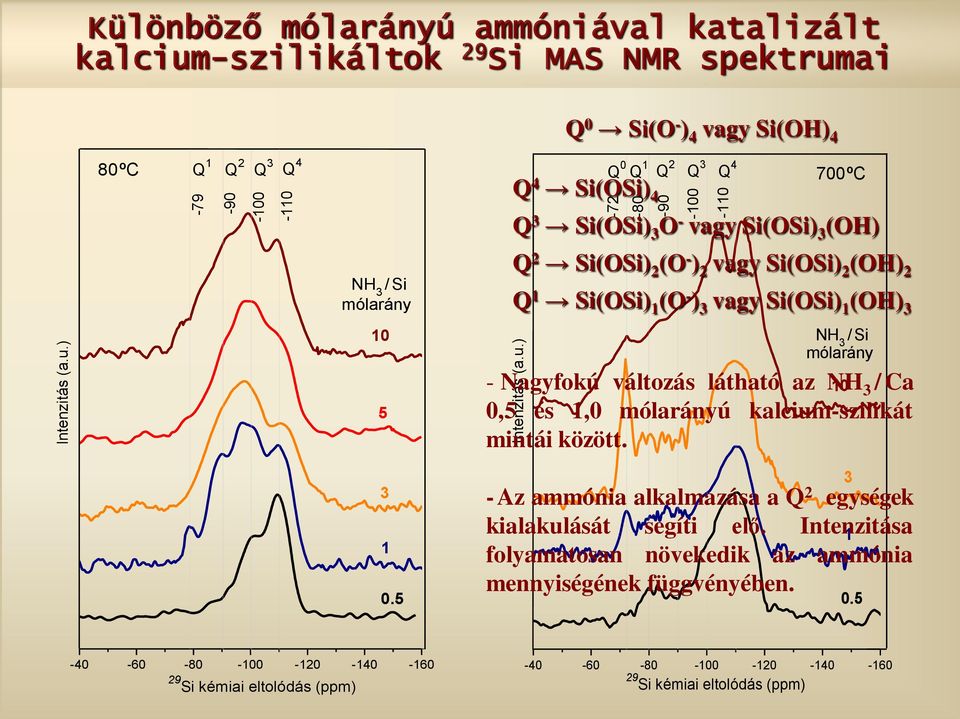

7 Intenzitás (a.u.) Különböző mólarányú ammóniával katalizált kalcium-szilikáltok 29 Si MAS NMR spektrumai Intenzitás (a.u.) ºC Q 1 Q 2 Q 3 Q 4 Q 0 Si(O - ) 4 vagy Si(OH) 4 Q 0 Q 1 Q 2 Q 3 Q ºC Q 4 Si(OSi) 4 Q 3 Si(OSi) 3 O - vagy Si(OSi) 3 (OH) NH 3 / Si mólarány Q 2 Si(OSi) 2 (O - ) 2 vagy Si(OSi) 2 (OH) 2 Q 1 Si(OSi) 1 (O - ) 3 vagy Si(OSi) 1 (OH) 3 NH 3 / Si mólarány - Nagyfokú változás látható az NH 10 3 / Ca 0,5 és 1,0 mólarányú kalcium-szilikát mintái között. - Az ammónia alkalmazása a Q 2 egységek kialakulását segíti elő. Intenzitása 1 folyamatosan növekedik az ammónia mennyiségének függvényében Si kémiai eltolódás (ppm) Si kémiai eltolódás (ppm)

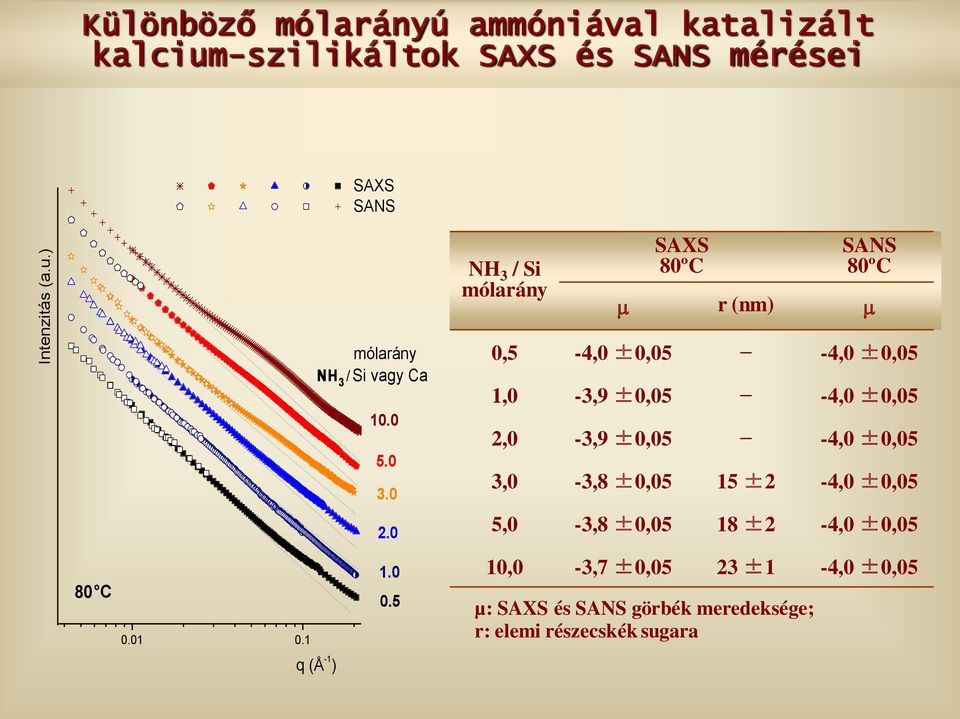

8 Intenzitás (a.u.) Különböző mólarányú ammóniával katalizált kalcium-szilikáltok SAXS és SANS mérései SAXS SANS NH 3 / Si mólarány SAXS 80ºC SANS 80ºC r (nm) 80 C q (Å -1 ) mólarány NH 3 / Si vagy Ca ,5-4,0 ±0,05-4,0 ±0,05 1,0-3,9 ±0,05-4,0 ±0,05 2,0-3,9 ±0,05-4,0 ±0,05 3,0-3,8 ±0,05 15 ±2-4,0 ±0,05 5,0-3,8 ±0,05 18 ±2-4,0 ±0,05 10,0-3,7 ±0,05 23 ±1-4,0 ±0,05 µ: SAXS és SANS görbék meredeksége; r: elemi részecskék sugara

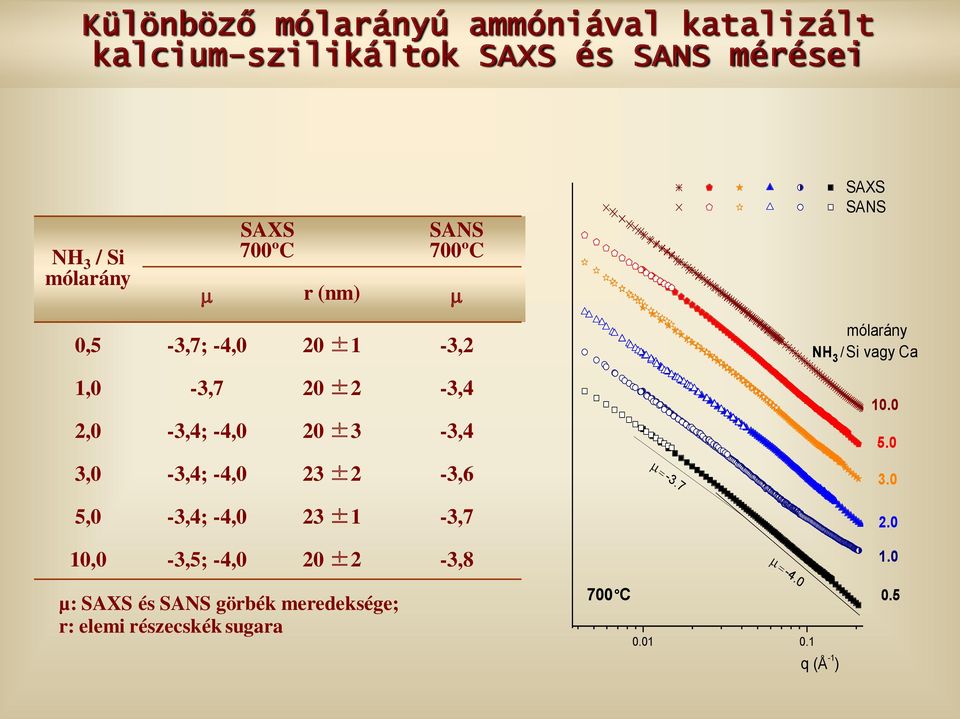

9 Különböző mólarányú ammóniával katalizált kalcium-szilikáltok SAXS és SANS mérései NH 3 / Si mólarány SAXS 700ºC SANS 700ºC r (nm) SAXS SANS 0,5-3,7; -4,0 20 ±1-3,2 1,0-3,7 20 ±2-3,4 2,0-3,4; -4,0 20 ±3-3,4 3,0-3,4; -4,0 23 ±2-3,6 5,0-3,4; -4,0 23 ±1-3,7 10,0-3,5; -4,0 20 ±2-3,8-3.7 mólarány NH 3 / Si vagy Ca µ: SAXS és SANS görbék meredeksége; r: elemi részecskék sugara 700 C q (Å -1 ) 0.5

10 Az ammónia és a víz mólarányának hatása a szemcseméretre NH 3 / Si Ø * (nm) 1 90± ±5 5 85± ±10 *Aggregátumok átmérője H 2 O / Si Δ Ø * (nm) NH 3 / Si o Ø * (nm) 4 90± ± ± ±10 Δ Állandó Si/NH 3 =1 mólarány 1 120± ± ± ±10 o Állandó Si/H 2 O=40 mólarány

11 Intenzitás (a.u.) Ammóniával katalizált kalcium-szilikát rendszerek in situ WAXS vizsgálatok 1000 C 600 C * o o * * * * * * o SiO 2 CaCO 3 Ca 2 SiO 4 CaSiO * * 900 C 800 C 700 C 600 C 500 C o o o SiO 2 CaCO C 80 C 140 C C

12 Kerámiatömbök oldhatósága és mechanikai tulajdonságai Transzmittancia (%) 3 napos desztillált vizes oldás során a veszteség 1 3%. A kalcium-ionok (2, g/g) mellett szilícium (1, g/g) is detektálható volt a mosás után a vizes oldatban. NH 3 + SBF OH CO 3 2- P=O 3 nap SBF-es áztatást és 1 napos szobahőmérsékletű szárítást követően 2-2,5%, tömegnövekedés állandósul. FTIR mérések alapján látható, hogy a kalcium-szilikát minta esetében a foszfátcsoportra jellemző csúcsok jelentek meg. A foszfát mellet kismértékű karbonátosodásra, valamint hidratációra utaló csúcsokat is detektáltunk. NH 3 NH 3 / Si Vickers-keménység (HV) Szemcseméret ±10 Kristályszerkezet mólaránya amorf Hullámszám (cm -1 ) ±5 β-ca 2 SiO ±5 β-ca 2 SiO ±10 amorf Titán fogimplantátum: 300 HV

13 Összefoglaló A magas hőmérsékletű olvasztásos technika kiváltásának érdekében egy új szol-gél módszert fejlesztettünk ki kalcium-szilikátok előállítására. Az új módszerrel változatosabb összetételű rendszerek nyerhetők és bioaktivitásuk is megnövekedett. - Ammónia hatására a TEOS és Ca(NO 3 ) 2 4H 2 O oldatából egy finom eloszlású kolloidális kalcium-szilikát rendszer (szol) keletkezett. Az NMR spektrumok alapján levonható a következtetések, hogy a TEOS hidrolíziséhez valamint kondenzációs reakciójához a NH 3 /Si mólaránynak el kell érnie a minimum 1-et. Bázisos közegben a kondenzációs reakciók dominálnak, aminek következtében tömörebb, aggregátumos szerkezet alakul ki. Az elemi részecskék mérete nő a bázikusság függvényében (1523 nm), az aggregátumok mérete egy minimum-görbe mentén változik ( nm), az ammónia méretcsökkentő és a nagyobb mennyiségű víz méretnövelő hatása miatt (DLS). - A kalciumtartalmú porokból szintereléssel lehetett kerámiatömböket készíteni. A kémiai, szerkezeti és fázis átalakulások 600ºC környékén záródnak le. A szinterelési hőmérséklet 700ºC volt, az alkalmazott nyomás tonna/cm 2. A kerámiatömbök HV jellemezhetők.

14 - Az orvosbiológiai felhasználás szempontjából fontos oldhatósági vizsgálatok alapján elmondható, hogy a kalcium-szilikát tömbök esetében csak elhanyagolható mértékű tömegveszteség, ill. tömegnövekedés figyelhető meg. SBF-ben történő áztatás után a minta felületén foszfátcsoportot, valamint kismértékű karbonátosodást és hidratációt lehetett kimutatni. Szerkezet vizsgálat -A kötésekre jellemző csúcsok intenzitását nagymértékben befolyásolja a minták kristályossági foka, a pontos helyüket pedig a kristályfázisuk típusai. (Si-O-Ca kötés: wollasztonitban 890 cm -1 (igazoltuk); -dikalcium-szilikátnál 930 cm -1, dikalciumszilikát-hidrátban 965cm -1, és amorf rendszerek esetében cm -1 (azonosítottuk). -A kalcium-szilikát rendszerek hőkezelése során az első két, egyidejűleg megjelenő kristályos fázis a szilícium-dioxid és a kalcium-karbonát. E két fázis egyszerre tűnik el ºC környékén. 700ºC-on β-ca 2 SiO 4 kristályfázis alakul ki. 800ºC felett a β- dikalcium-szilikát egy új monokalcium-szilikát fázissá kristályosodik át. -Az XRD és NMR adatok összevetésével igazoltuk, hogy a ppm-nél megjelenő és Q o egységek jelenlétéhez köthető Si MAS NMR jel a β-dikalcium-szilikát kristályos fázis kialakulásából ered.

15 Referált folyóirat cikkek: - A. Meiszterics, K. Sinkó; Colloids and Surfaces A, , K. Sinkó, A. Meiszterics, L. Rosta: Prog. Colloid Polym. Sci., , A. Meiszterics, L. Rosta, H. Peterlik, J. Rohonczy, S. Kubuki, P. Henits, K. Sinkó, J. Phys. Chem. A, , Könyvfejezet: K. Sinkó, A. Meiszterics: Chapter Application of the sol-gel process in the preparation of bioceramics in Bioceramics: Properties, Preparations and Applications ed. W. Kossler, J. Fuchs; Nova Science Publisher, NY (2009) Egyéb publikáció: Publikációk - K. Sinkó, A. Meiszterics, U. Vainio, C. Baehtz: Nanostructure of gel-derived calcium silicate biomaterials Annual Report, Hasylab K. Sinkó, A. Meiszterics, U. Vainio: Nanostructure of Gel-Derived Calcium Silicate Phosphate and Aluminum Oxide Biomaterials Annual Report K. Sinkó, A. Meiszterics, U. Vainio: Nanostructure of Gel-Derived Calcium Silicate Calcium Silicate Phosphate Biomaterials Annual Report 2009.

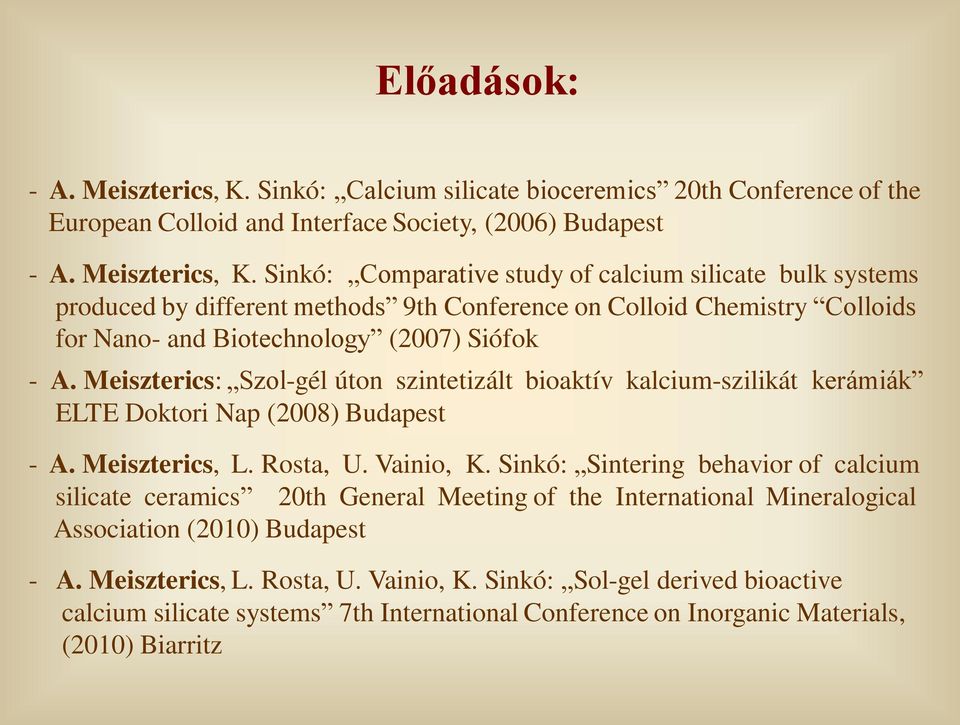

16 Előadások: - A. Meiszterics, K. Sinkó: Calcium silicate bioceremics 20th Conference of the European Colloid and Interface Society, (2006) Budapest - A. Meiszterics, K. Sinkó: Comparative study of calcium silicate bulk systems produced by different methods 9th Conference on Colloid Chemistry Colloids for Nano- and Biotechnology (2007) Siófok - A. Meiszterics: Szol-gél úton szintetizált bioaktív kalcium-szilikát kerámiák ELTE Doktori Nap (2008) Budapest - A. Meiszterics, L. Rosta, U. Vainio, K. Sinkó: Sintering behavior of calcium silicate ceramics 20th General Meeting of the International Mineralogical Association (2010) Budapest - A. Meiszterics, L. Rosta, U. Vainio, K. Sinkó: Sol-gel derived bioactive calcium silicate systems 7th International Conference on Inorganic Materials, (2010) Biarritz
