CP6015dn CP6015de. CP6015xh

Átírás

1 CP6015n CP6015dn CP6015de CP6015x CP6015xh

2

3 HP Color LaserJet CP6015 Felhasználói kézikönyv

4 Szerzői jog és licenc 2008 Copyright Hewlett-Packard Development Company, L.P. Előzetes írásbeli engedély nélküli reprodukálása, adaptálása vagy fordítása tilos, kivéve ahol ezt a szerzői jogi rendelkezések megengedik. A jelen kézikönyvben megadott információk előzetes bejelentés nélkül megváltozhatnak. A HP termékekre és szolgáltatásokra vonatkozó kizárólagos garanciák az adott termékhez és szolgáltatáshoz mellékelt garancianyilatkozatokban találhatók. Az ebben az útmutatóban foglaltak nem tekinthetők további garanciavállalásnak. A HP nem vállal felelősséget a jelen útmutatóban előforduló műszaki vagy szerkesztési hibákért, illetve kihagyásokért. Cikkszám: Q Edition 1, 04/2008 Megjegyzések a termékmegjelölésre vonatkozóan Az Adobe, az Acrobat és a PostScript az Adobe Systems Incorporated bejegyzett védjegye. A Corel a Corel Corporation vagy a Corel Corporation Limited védjegye vagy bejegyzett védjegye. A Microsoft, a Windows és a Windows XP a Microsoft Corporation Egyesült Államokban bejegyzett védjegyei. A Windows Vista a Microsoft Corporation Egyesült Államokban és/vagy egyéb országokban/térségekben bejegyzett védjegye vagy védjegye. A PANTONE a Pantone, Inc mérési színszabvány védjegye. A UNIX az Open Group bejegyzett védjegye. Az ENERGY STAR az Amerikai Egyesült Államokban bejegyzett védjegy, tulajdonosa a United States Environmental Protection Agency, vagyis az Amerikai Egyesült Államok Környezetvédelmi Hivatala.

5 Tartalomjegyzék 1 Alapvető információk a termékről Termékek összehasonlítása... 2 Készülékfunkciók... 3 A termék részei... 6 Elölnézet... 6 HP Color LaserJet CP6015n, HP Color LaserJet CP6015dn és HP Color LaserJet CP6015de... 6 HP Color LaserJet CP6015x... 7 HP Color LaserJet CP6015xh... 7 Hátsó nézet... 8 Illesztőportok... 9 Sorszám és típusszám elhelyezkedése Kezelőpanel A kezelőpanel használata A kezelőpanel elrendezése A vezérlőpult jelzőfényeinek jelentése A vezérlőpult menüi Alapvető tudnivalók A menühierarchia A menük megnyitása Mutasd meg, hogyan! menü Feladatok visszakeresése menü Információ menü Papírkezelés menü Eszköz konfigurálása menü Nyomtatás menü PCL almenü Nyomtatási minőség menü Rendszer beállítása menü Kimeneti beállítások menü I/O menü Visszaállítások menü Diagnosztika menü HUWW iii

6 Szerviz menü Szoftver Windows rendszerhez Támogatott Windows operációs rendszerek Támogatott nyomtató-illesztőprogramok, Windows HP univerzális nyomtató-illesztőprogram (UPD) UPD telepítési módok Válassza ki a megfelelő nyomtató-illesztőprogramot a Windowshoz A nyomtatási beállítások fontossági sorrendje A nyomtató-illesztőprogram beállításainak módosítása, Windows Távolítsa el a Windows szoftvereket Támogatott segédprogramok Windows-rendszerekhez HP Web Jetadmin Beágyazott webszerver HP Easy Printer Care Szoftver más operációs rendszerekhez A termék használata Macintosh operációs rendszerrel Szoftverek Macintosh operációs rendszerhez Támogatott operációs rendszerek, Macintosh Támogatott nyomtató-illesztőprogramok, Macintosh Szoftver eltávolítása Macintosh operációs rendszerről A nyomtatási beállítások fontossági sorrendje, Macintosh A nyomtató-illesztőprogram beállításainak módosítása, Macintosh Szoftver Macintosh számítógépekhez HP Printer Utility (Nyomtatósegéd) HP Printer Utility (Nyomtatósegéd) megnyitása A HP Printer Utility (Nyomtatósegéd) funkciói Támogatott segédprogramok Macintosh operációs rendszerhez Beágyazott webszerver A Macintosh nyomtató-illesztőprogram funkcióinak használata Nyomtatás Nyomtatási parancsikonok létrehozása és használata Macintosh operációs rendszerben Dokumentumok átméretezése vagy nyomtatás egyéni méretű papírra Borítólap nyomtatása Vízjelek használata Több oldal nyomtatása egyetlen papírlapra Macintosh rendszerben Nyomtatás a papír mindkét oldalára (duplex nyomtatás) Tűzési opciók beállítása Feladatok tárolása A színbeállítások megadása A Szolgáltatások menü használata iv HUWW

7 5 A termék csatlakoztatása USB-csatlakozó Hálózati kapcsolat Hálózati konfiguráció A hálózati csatlakozás előnyei Támogatott hálózati protokollok Hálózati beállítások konfigurálása TCP/IP Internet protokoll (IP) Transmission Control Protocol (TCP átvitelvezérlő protokoll) IP-cím IP paraméterek konfigurálása Dynamic Host Configuration Protocol (DHCP dinamikus gazdakonfigurálási protokoll) BOOTP Alhálózatok Alhálózati maszk Átjárók Alapértelmezett átjáró IPv4 TCP/IP-paraméterek kézi beállítása a kezelőpanelen IPv6 TCP/IP-paraméterek kézi beállítása a kezelőpanelen Hálózati segédprogramok Egyéb összetevők és segédprogramok Papír és nyomtatási hordozók Papír és nyomtatási hordozók használatának ismertetése Támogatott papír- és nyomtatási hordozó méretek Támogatott papírtípusok Speciális papírok és nyomtatási hordozók útmutatója Papír és nyomtatási hordozó betöltése Az 1. tálca betöltése Borítékok nyomtatása Szalagcím-papír betöltése az 1. tálcába , 3., 4. vagy 5. tálca feltöltése Szabványos méretű papír betöltése a 2., 3., 4. vagy 5. tálcába Nem felismerhető szabványos méretű papír betöltése a 2., 3., 4. vagy 5. tálcába Egyedi méretű papír betöltése a 2., 3., 4. vagy 5. tálcába Nagy méretű papír betöltése a 3., 4. vagy 5. tálcába Tálcák konfigurálása Tálca konfigurálása papír betöltésekor Tálcakonfigurálás a nyomtatási feladat beállításainak megfelelően A tálca konfigurálása a Papírkezelési menü segítségével HUWW v

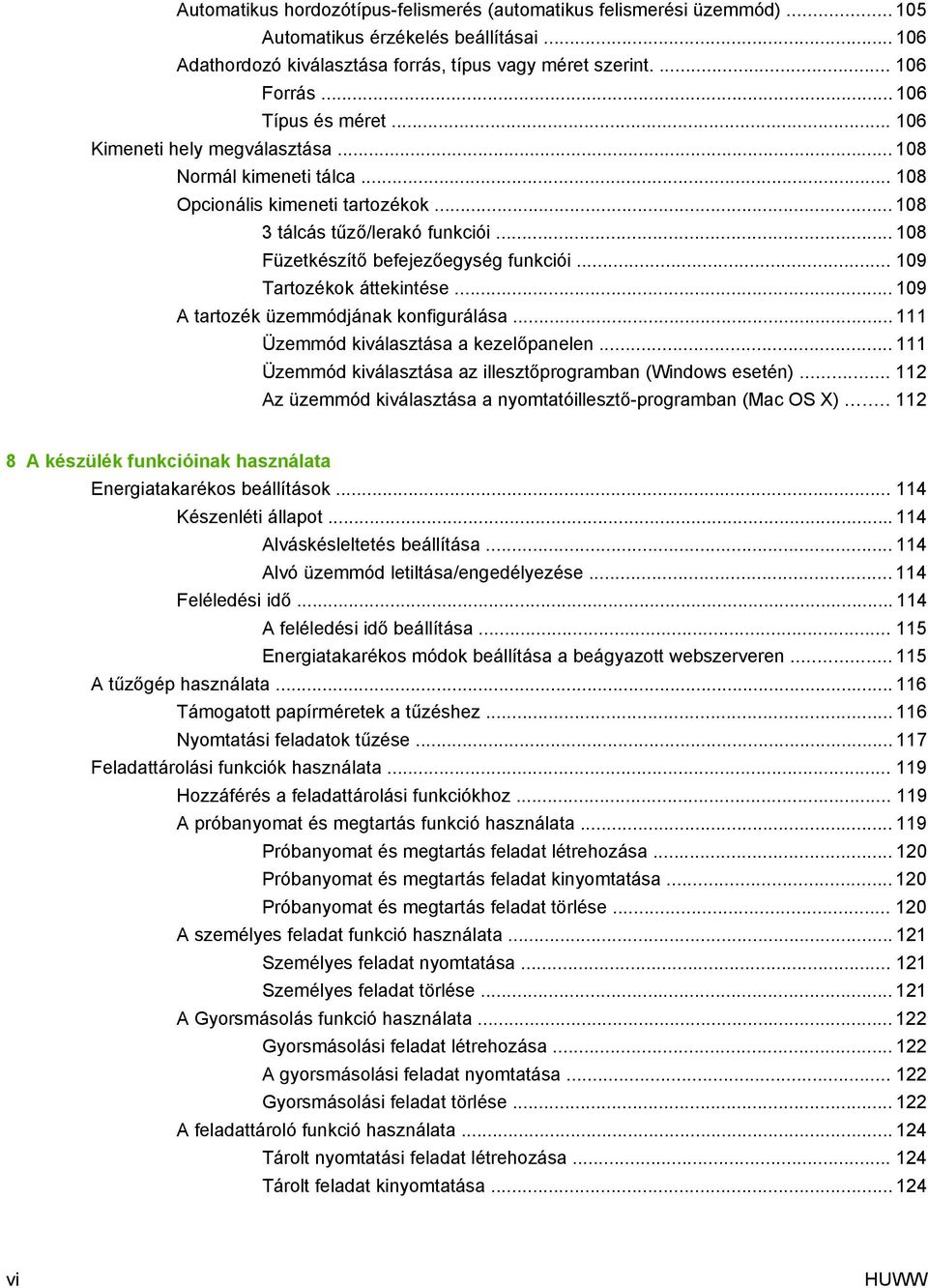

8 Automatikus hordozótípus-felismerés (automatikus felismerési üzemmód) Automatikus érzékelés beállításai Adathordozó kiválasztása forrás, típus vagy méret szerint Forrás Típus és méret Kimeneti hely megválasztása Normál kimeneti tálca Opcionális kimeneti tartozékok tálcás tűző/lerakó funkciói Füzetkészítő befejezőegység funkciói Tartozékok áttekintése A tartozék üzemmódjának konfigurálása Üzemmód kiválasztása a kezelőpanelen Üzemmód kiválasztása az illesztőprogramban (Windows esetén) Az üzemmód kiválasztása a nyomtatóillesztő-programban (Mac OS X) A készülék funkcióinak használata Energiatakarékos beállítások Készenléti állapot Alváskésleltetés beállítása Alvó üzemmód letiltása/engedélyezése Feléledési idő A feléledési idő beállítása Energiatakarékos módok beállítása a beágyazott webszerveren A tűzőgép használata Támogatott papírméretek a tűzéshez Nyomtatási feladatok tűzése Feladattárolási funkciók használata Hozzáférés a feladattárolási funkciókhoz A próbanyomat és megtartás funkció használata Próbanyomat és megtartás feladat létrehozása Próbanyomat és megtartás feladat kinyomtatása Próbanyomat és megtartás feladat törlése A személyes feladat funkció használata Személyes feladat nyomtatása Személyes feladat törlése A Gyorsmásolás funkció használata Gyorsmásolási feladat létrehozása A gyorsmásolási feladat nyomtatása Gyorsmásolási feladat törlése A feladattároló funkció használata Tárolt nyomtatási feladat létrehozása Tárolt feladat kinyomtatása vi HUWW

9 Tárolt feladat törlése Szalagcím-nyomtatás Szalagcímek nyomtatása az 1. tálcából Fényképek vagy marketinganyagok nyomtatása Támogatott fényes papír A papírtálca konfigurálása Az illesztőprogram beállításainak konfigurálása Időjárásálló térképek és kültéri jelzések nyomtatása Támogatott kemény papír A papírtálca konfigurálása Az illesztőprogram beállításainak konfigurálása A duplex-igazítás beállítása Nyomtatási feladatok Nyomtatási feladat törlése Az aktuális nyomtatási feladat leállítása a kezelőpanel segítségével Az aktuális nyomtatási feladat leállítása a szoftveralkalmazás segítségével A Windows nyomtató-illesztőprogram funkcióinak használata A nyomtató-illesztőprogram megnyitása A nyomtatási parancsikonok használata Papírral és minőséggel kapcsolatos opciók beállítása Effektusok beállítása dokumentumokhoz Kivitelezési opciók beállítása a dokumentumhoz A termék kimeneti opcióinak beállítása A feladattárolási beállítások megadása Színopciók beállítása Támogatással és termékállapottal kapcsolatos információk beszerzése Speciális nyomtatási opciók beállítása Színhasználat Színkezelés Automatikus vagy kézi színbeállítás Kézi színbeállítások Szürkeárnyalatos nyomtatás Színes használat korlátozása Színes nyomtatás korlátozása RGB szín (Színsémák) Színegyeztetés Színillesztés mintagyűjteménnyel Színminták nyomtatása PANTONE színillesztés Speciális színhasználat HP ImageREt HUWW vii

10 Papír kiválasztása srgb Négyszínnyomás CMYK CMYK-tintakészletemuláció (HP postscript level 3 emuláció) TrueCMYK A termék kezelése és karbantartása Információs oldalak HP Easy Printer Care A HP Easy Printer Care szoftver megnyitása A HP Easy Printer Care szoftver részei Beépített webszerver A beágyazott webszerver megnyitása hálózati kapcsolat használatával A beágyazott webszerver részei A HP Web Jetadmin szoftver használata Biztonsági funkciók A beépített webszerver biztonságos használata Biztonsági lemeztörlés Módosított adatok További tudnivalók Feladattárolás A kezelőpanel menüinek zárolása A valós idejű óra beállítása A valós idejű óra beállítása Kellékek kezelése A nyomtatópatron tárolása A HP álláspontja a nem HP által gyártott nyomtatópatronokkal kapcsolatban A HP hamisításokkal foglalkozó forródrótja és webhelye Kellékcsere A kellékek elhelyezkedése Általános tanácsok a kellékek cseréjéhez A kellékek cseréjének hozzávetőleges gyakorisága Nyomtatópatronok cseréje Képdobok cseréje Memória telepítése DDR DIMM-modulok telepítése Memória engedélyezése a Windows számára HP Jetdirect vagy EIO nyomtatószerver-kártya vagy EIO merevlemez telepítése Tűzőkazetta cseréje Gerinctűzéshez való tűzőkazetta cseréje a füzetkészítőben A termék tisztítása A készülék külsejének tisztítása Kiszóródott festék letisztítása viii HUWW

11 A firmver frissítése A firmver verziójának meghatározása Új firmver letöltése a HP webhelyéről Az új firmware áttöltése a készülékbe FTP használata a firmver böngészőn át történő feltöltésére Firmware frissítése FTP használatával hálózati kapcsolat mellett Microsoft Windows használatával Firmware-frissítés a HP Web Jetadmin szoftver használatával Firmware frissítése MS-DOS parancsok segítségével USB-csatlakozás esetén A HP Jetdirect firmware frissítése Problémamegoldás Általános hibák elhárítása Hibaelhárítási ellenőrzőlista Gyári alapbeállítások visszaállítása A termék teljesítményét befolyásoló tényezők Semlegesek automatikus kalibrálása A kezelőpanel üzenetek típusai A kezelőpanelen megjelenő üzenetek Elakadások Az elakadások leggyakoribb okai Elakadási helyek Elakadások megszüntetése TERÜLET Elakadások megszüntetése a kimeneti tálcában TERÜLET és 3. TERÜLET: Szüntesse meg a papírelakadást a beégetőmű és a továbbítóegység területén TERÜLET Elakadások megszüntetése a duplex területen TERÜLET Elakadások elhárítása a 2. tálcából és a belső papírútról TERÜLET Elakadások elhárítása az 1. tálcánál Szalagcímek nyomtatása közben keletkezett elakadások elhárítása TERÜLET Elakadások elhárítása az opcionális 3., 4. és 5. tálcából TERÜLET Elakadások elhárítása az opcionális befejezőegységekből Elakadások elhárítása a kimeneti tartozék hídból Elakadások megszüntetése a rendező területen Elakadások elhárítása a füzetkészítőből Kapcsok elakadásának elhárítása Kapcsok elakadásának elhárítása a fő tűzőegységben Kapcsok elakadásának elhárítása a füzetkészítőből Elakadás elhárítása Papírkezelési problémák A termék több lapot húz be A termék helytelen méretű lapot tölt be A termék nem a megfelelő tálcából húzza be a papírt HUWW ix

12 A papír nem töltődik be automatikusan A papír nem töltődik be a 2., 3., 4. vagy 5. tálcáról A nyomtató nem húzza be az írásvetítő-fóliát vagy a fényes papírt A borítékok elakadnak, vagy nem húzza be őket a termék A nyomat hajlott vagy gyűrött Nem működik vagy hibásan működik a duplex nyomtatás A formázón megjelenő jelzőfények ismertetése HP Jetdirect jelzőfények Szívverés jelzőfény Képminőséggel kapcsolatos problémák megoldása Példa nyomtatási minőséggel kapcsolatos problémára Skála az ismétlődő hibákhoz Írásvetítő-fóliák hibái A környezettel összefüggő minőségproblémák Az elakadásokkal összefüggő minőségproblémák A képminőség optimalizálása és javítása Támogatott papír használata A termék kalibrálása A megfelelő papírtípus megadása Beégetőmű tisztítása Válasz a kezelőpanelen megjelenő hibaüzenetekre A regisztrációs második továbbítóegység tisztítása Kézi nyomtatási módok használata Nyomtatási minőség, hibaelhárítási oldalak A teljesítménnyel kapcsolatos problémák Hálózati kapcsolattal összefüggő problémák elhárítása Hálózati nyomtatási problémák megoldása A hálózati kommunikáció ellenőrzése A termék szoftverével kapcsolatos problémák Általános Macintosh problémák elhárítása A függelék Kellékek és tartozékok Alkatrészek, tartozékok és kellékek rendelése Rendelés közvetlenül a HP-tól Rendelés szervizen vagy partnereken keresztül Rendelés a beépített webszerveren keresztül (hálózatra csatlakoztatott nyomtatók használatakor) Rendelés közvetlenül a HP Easy Printer Care szoftver segítségével Cikkszámok Tartozékok Nyomtatókazetták Képdobok Karbantartási készletek Memória x HUWW

13 Kábelek és illesztők B függelék Szerviz és terméktámogatás Hewlett-Packard korlátozott garancianyilatkozat A nyomtatópatron és a képdob korlátozott jótállási nyilatkozata Color LaserJet beégetőműre, továbbítóegységre és görgőkészletre vonatkozó korlátozott garanciavállalási nyilatkozat A fogyasztó által végzett javításra vonatkozó garanciális szolgáltatás Ügyfélszolgálat Terméktámogatás és szerviz elérhetőségek HP karbantartási szerződések Helyszíni javítási szerződések Kiemelt szervizszolgáltatás kiszállással Másnapi helyszíni javítás Hetenkénti (nagybani) helyszíni javítás C függelék Termékjellemzők Fizikai adatok Villamossági adatok Akusztikai adatok Környezeti specifikációk D függelék Az előírásokra vonatkozó információk FCC-előírások Környezetvédelmi termékgazdálkodási program Környezetvédelem Ózonkibocsátás Energiafogyasztás Papírfelhasználás Műanyagok HP LaserJet nyomtatási kellékek Visszajuttatási és újrahasznosítási tudnivalók Egyesült Államok és Puerto Rico Többszörös visszajuttatás (több kazetta) Egy termék visszajuttatása Szállítás Visszajuttatás az Egyesült Államokon kívül Papír Anyagkorlátozások Otthoni felhasználók által kidobott használt berendezések elhelyezése az Európai Unióban Anyagbiztonsági adatlap (Material Safety Data Sheet MSDS) További információk HUWW xi

14 Megfelelőségi nyilatkozat Memóriatartalom tartósságára vonatkozó tanúsítvány Memóriatípusok Rövid távú memória Hosszú távú memória Merevlemez-meghajtó memória Biztonságtechnikai nyilatkozatok Lézerbiztonsági nyilatkozat Kanadai DOC-szabályozás VCCI statement (Japan) Power cord statement (Japan) EMI statement (Korea) Lézerbiztonsági nyilatkozat Finnország számára Anyagtáblázat (Kína) Tárgymutató xii HUWW

15 1 Alapvető információk a termékről Termékek összehasonlítása Készülékfunkciók A termék részei HUWW 1

16 Termékek összehasonlítása 1-1 táblázat Terméktípusok Típus Jellemzők HP Color LaserJet CP6015n 100 lapos többcélú adagolótálca (1. tálca) 500 lapos adagolótálca (2. tálca) HP Jetdirect beágyazott nyomtatószerver a 10/100Base-TX hálózati csatlakozáshoz 512 MB RAM (közvetlen elérésű memória) HP Color LaserJet CP6015dn 100 lapos többcélú adagolótálca (1. tálca) 500 lapos adagolótálca (2. tálca) HP Jetdirect beágyazott nyomtatószerver a 10/100Base-TX hálózati csatlakozáshoz 512 MB RAM (közvetlen elérésű memória) Duplex egység HP Color LaserJet CP6015de 100 lapos többcélú adagolótálca (1. tálca) 500 lapos adagolótálca (2. tálca) HP Jetdirect beágyazott nyomtatószerver a 10/100Base-TX hálózati csatlakozáshoz 512 MB RAM (közvetlen elérésű memória) Duplex egység Megfelel az ENERGY STAR, 1.0 verzió irányelveinek HP Color LaserJet CP6015x 100 lapos többcélú adagolótálca (1. tálca) Két 500 lapos adagolótálca (2. és 3. tálca) HP Jetdirect beágyazott nyomtatószerver a 10/100Base-TX hálózati csatlakozáshoz 512 MB RAM (közvetlen elérésű memória) Duplex egység HP Color LaserJet CP6015xh 100 lapos többcélú adagolótálca (1. tálca) Négy 500 lapos adagolótálca (2., 3., 4. és 5. tálca) HP Jetdirect beágyazott nyomtatószerver a 10/100Base-TX hálózati csatlakozáshoz 512 MB RAM (közvetlen elérésű memória) Duplex egység 40 gigabájtos (GB) merevlemez-meghajtó fejezet Alapvető információk a termékről HUWW

17 Készülékfunkciók 1-2 táblázat Jellemzők Sebesség és áteresztőképesség Percenként akár 40 oldal Letter méretű papíron, illetve akár 41 oldal A4 méretű papíron. Az első oldal nyomtatásáig kevesebb, mint 11 másodperc szükséges Az ajánlott maximális havi nyomtatási mennyiség és oldal között van 835 megahertzes (MHz) mikroprocesszor Szalagcím-nyomtatás Gyors duplex Felbontás 600 pont/hüvelyk (dpi) az Image Resolution Enhancement technology 4800 segítségével az optimális általános képminőség érdekében Memória 1200 x 600 dpi a részletes vonalakat és apró betűs szöveget tartalmazó oldalakhoz 512 MB közvetlen elérésű memória (RAM) MEt, memóriabővítési technológia, amely automatikusan tömöríti az adatokat a hatékonyabb RAM-kihasználás érdekében. Felhasználói felület Négysoros grafikus kijelző a kezelőpanelen. Beágyazott webszerver a támogatás eléréséhez és a kellékrendeléshez (hálózatba kötött termékek esetén) HP Easy Printer Care szoftver (web alapú állapotkijelző és hibaelhárító eszköz) Internetes kellékrendelési lehetőség a HP Easy Printer Care szoftver és a beágyazott webszerver segítségével Papírkezelés Bemenet 1. tálca (többfunkciós tálca): Többfunkciós tálca papírhoz, írásvetítő fóliához, címkékhez, szalagcím adathordozóhoz, borítékokhoz és egyéb papírtípusokhoz. A papírtípusok listáját lásd: Támogatott papírtípusok, 94. oldal. A tálcába legfeljebb 100 papírlap, 50 írásvetítő-fólia vagy 10 boríték tölthető be. Lásd: Támogatott papír- és nyomtatási hordozó méretek, 91. oldal. 2., 3., 4. és 5. tálca: 500 lapos tálcák. Ezek a tálcák automatikusan érzékelik a gyakran használt papírméreteket, valamint lehetővé teszik az egyedi méretű papírra történő nyomtatást. A 2. tálca 279 x 432 mm-es, valamint A3 papírméretekig, a 3., 4. és 5. tálca pedig 305 x 457 mm-es, valamint SRA3 méretekig támogatja a nyomtatást. A támogatott papírméretek listáját lásd: Támogatott papír- és nyomtatási hordozó méretek, 91. oldal. A támogatott papírtípusok listáját lásd: Támogatott papírtípusok, 94. oldal. Kétoldalas (duplex) nyomtatás: Használatával automatikus kétoldalas nyomtatás (a papír mindkét oldalára nyomtatással) valósítható meg. Nem áll rendelkezésre a HP Color LaserJet CP6015n típus esetében. Ez a típus nem frissíthető az automatikus kétoldalas nyomtatás funkcióval. HUWW Készülékfunkciók 3

18 1-2 táblázat Jellemzők (folytatás) Az automatikus kétoldalas nyomtatás által támogatott papírméret-tartomány: 175 mm-től 320 mm-ig x 210 mm-től 457 mm-ig. A támogatott adathordozósúlytartomány: g/m 2. Kimenet Normál kimeneti tálca: A normál kimeneti tálca a termék tetején található. Ez a tálca legfeljebb 500 papírlapot képes befogadni. A termék rendelkezik egy érzékelővel, amely jelzi, ha a tálca megtelt. Opcionális 3 tálcás tűző/lerakó: Lehetővé teszi a feladatok elválasztását több kimeneti tálcába, a kényelmes tűzést (legfeljebb 50 lapos feladatokig), a feladateltolást, valamint kiegészítő kimeneti kapacitás igénybe vételét. A lerakó három tálcával rendelkezik: egy 100 lapos tálca, egy 500 lapos tálca és egy 1000 lapos tálca. Opcionális füzetkészítő befejezőegység: Lehetővé teszi a kényelmes tűzés (legfeljebb 50 lapos feladatokig), a gerincfűzést (legfeljebb 15 lapos füzetekig), az egylapos V-hajtást, a feladatelválasztást és -eltolást, valamint kiegészítő kimeneti kapacitás igénybe vételét. A füzetkészítő befejezőegység három tálcával rendelkezik: kettő 100 lapos tálca és egy tálca, amely legfeljebb 25 gerincfűzött füzet elhelyezésére alkalmas. MEGJEGYZÉS: A kimeneti tálca befogadóképesség-adatai 75 g/m 2 súlyú papírra vonatkoznak. Nehezebb papír esetében csökken a befogadóképesség. Nyelvek és betűkészletek HP Printer Control Language (nyomtatóvezérlő nyelv PCL) 6 HP Universal Printer Driver (univerzális nyomtató-illesztőprogram UPD) PCL 5 Nyomtatópatronok/képdobok (4-4 db) HP UPD postscript (PS) Nyomtatókezelő nyelv 93 beépített TrueType betűkészlet, melyek HP PCL-illesztőprogramokban skálázhatók. 93 beépített skálázható betűkészlet a HP Postscript level 3 emulációban (Beépített euró szimbólumok). További betűmegoldások is rendelkezésre állnak harmadik féltől származó flash memóriatermékekből. Kétrészes festék-/képalkotó rendszer A fekete nyomtatópatronok akár , a cián, bíbor vagy sárga nyomtatópatronok külön-külön akár oldal nyomtatását is lehetővé teszik. A képdobok maximálisan oldal nyomtatására alkalmasak 5%-os fedettség mellett Eredeti HP nyomtatópatron felismerése Automatikus szalageltávolító Támogatott operációs rendszerek Microsoft Windows 2000, Windows XP, és Windows Vista Macintosh OS X, V10.2.8, V10.3, V10.4, V10.5 és újabb verziók Novell NetWare Unix Linux Csatlakoztathatóság Helyi hálózati (LAN) csatlakozó (RJ-45) a beágyazott HP Jetdirect nyomtatószerver számára Kettő bővített bemenet/kimenet (EIO) bővítőnyílás USB 2.0 csatlakozás 4 1. fejezet Alapvető információk a termékről HUWW

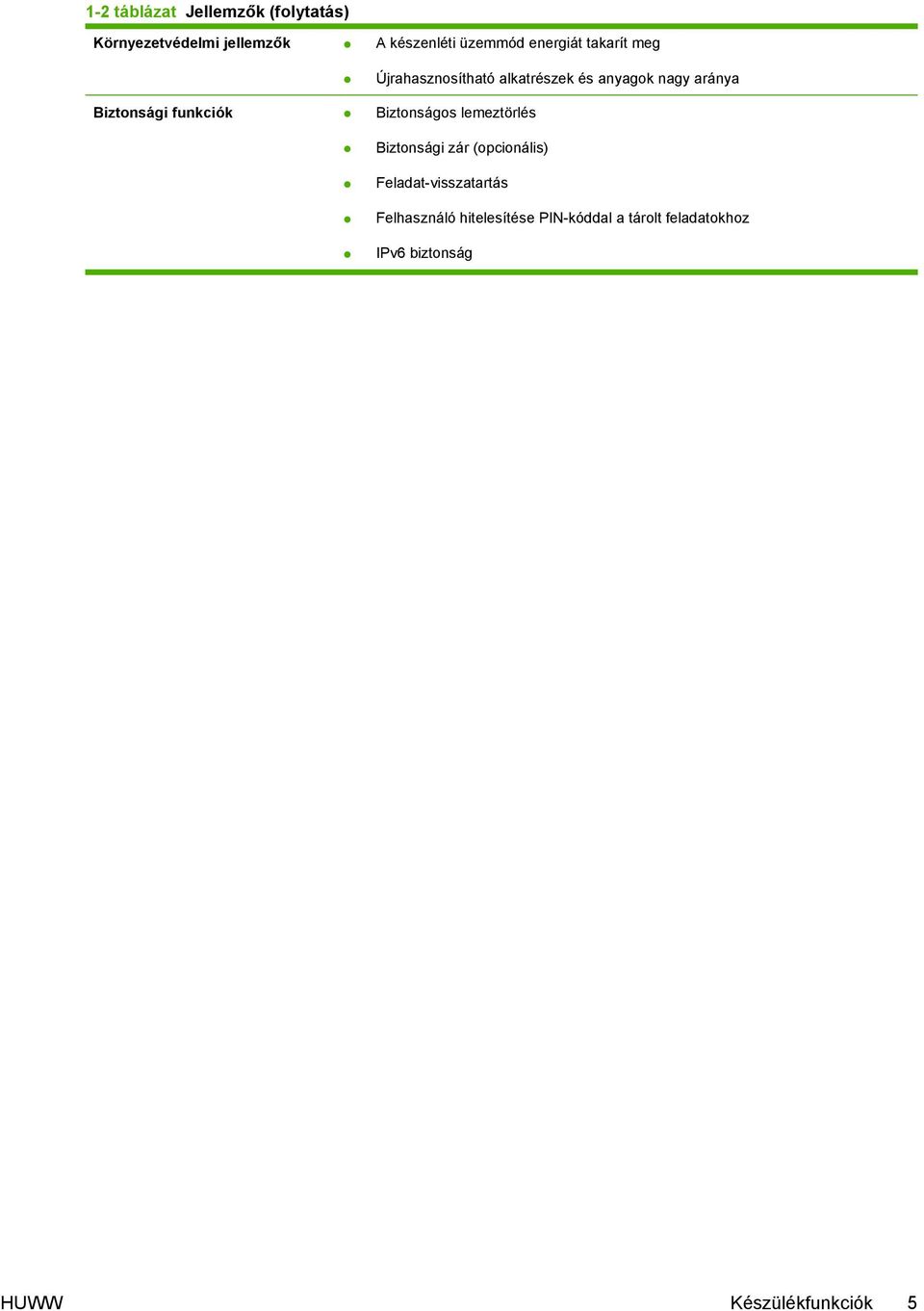

19 1-2 táblázat Jellemzők (folytatás) Környezetvédelmi jellemzők A készenléti üzemmód energiát takarít meg Újrahasznosítható alkatrészek és anyagok nagy aránya Biztonsági funkciók Biztonságos lemeztörlés Biztonsági zár (opcionális) Feladat-visszatartás Felhasználó hitelesítése PIN-kóddal a tárolt feladatokhoz IPv6 biztonság HUWW Készülékfunkciók 5

20 A termék részei Elölnézet HP Color LaserJet CP6015n, HP Color LaserJet CP6015dn és HP Color LaserJet CP6015de Kezelőpanel kijelzője 2 Kimeneti tálca (körülbelül 500 papírlap kapacitás) 3 Duplex visszafordító-tálca (csak a HP Color LaserJet CP6015dn és HP Color LaserJet CP6015de esetében) 4 Jobb oldali ajtó (hozzáférést biztosít a papírelakadások elhárítása és alkatrészek cseréje céljából) 5 1. tálca (100 lapos többfunkciós tálca) 6 Tápcsatlakozó 7 Be/ki kapcsoló 8 2. tálca (500 lapos adagolótálca) 9 Előlap (hozzáférést biztosít a nyomtatópatronokhoz és képdobokhoz) 6 1. fejezet Alapvető információk a termékről HUWW

21 HP Color LaserJet CP6015x Jobb alsó ajtó 2 3. tálca (500 lapos adagolótálca) HP Color LaserJet CP6015xh Jobb alsó ajtó 2 3., 4. és 5. tálca (500 lapos adagolótálcák) HUWW A termék részei 7

22 Hátsó nézet Illesztőportok 2 Rögzítőkar kiegészítő adagolótálcákhoz (csak a HP Color LaserJet CP6015x és HP Color LaserJet CP6015xh esetében) 8 1. fejezet Alapvető információk a termékről HUWW

23 Illesztőportok A termék legfeljebb 4 porttal (normál esetben 2 porttal) rendelkezik számítógéphez vagy hálózathoz való csatlakozáshoz. A portok a termék bal hátsó sarkán találhatók Kettő EIO illesztőfelület bővítőhely 2 Kensington-zár hozzáférési portja 3 USB 2.0 port 4 Hálózati kapcsolat (beépített HP Jetdirect nyomtatószerver) Sorszám és típusszám elhelyezkedése A típusszám és a sorszám a termék hátulján lévő azonosító címkéken található. A sorszám információt tartalmaz a származási országról/térségről, a termék verziójáról, a gyártási kódról és a termék gyártási számáról. 1-1 ábra Minta típusszám és sorszám címke Típus neve HP Color LaserJet CP6015n HP Color LaserJet CP6015dn HP Color LaserJet CP6015de HP Color LaserJet CP6015x HP Color LaserJet CP6015xh Típusszám Q3931A Q3932A Q3935A Q3933A Q3934A HUWW A termék részei 9

24 10 1. fejezet Alapvető információk a termékről HUWW

25 2 Kezelőpanel A kezelőpanel használata A vezérlőpult menüi A menühierarchia Mutasd meg, hogyan! menü Feladatok visszakeresése menü Információ menü Papírkezelés menü Eszköz konfigurálása menü Diagnosztika menü Szerviz menü HUWW 11

26 A kezelőpanel használata A kezelőpanel rendelkezik egy szöveges kijelzővel, amely hozzáférést biztosít az összes eszközfunkcióhoz. A gombok és a numerikus billentyűk használatával végezheti a feladatok és az termékállapot vezérlését. A jelzőfények az általános termékállapotot jelzik. A kezelőpanel elrendezése A kezelőpanel szöveges kijelzőt, feladatszabályozó gombokat, egy számbillentyűzetet és három LEDes állapotjelző jelzőfényt tartalmaz Leállítás gomb Az aktuális feladat leállítása a folytatás és a törlés lehetőségével, papír kiadása a termékből, illetve a leállított feladattal kapcsolatos, folytatást lehetővé tévő hibák törlése. Ha a termék éppen nem nyomtatja valamelyik feladatot, a Leállítás gombbal leállíthatja a terméket. 2 Menü gomb Menük megnyitása és bezárása. 3 Kijelző A kijelzőn állapotinformációk, menük, súgó és hibaüzenetek jelenhetnek meg. 4 Vissza ( ) gomb Visszalépés egy menüszinttel följebb. 5 Fölfelé ( ) gomb Menük és szövegek léptetése, illetve a kijelzőn megjelenő számok értékének növelése. 6 Pipa ( ) gomb Adott lehetőség kiválasztása, a nyomtatás folytatása az ezt megengedő hibák után, illetve a nem HP nyomtatópatronok felülbírálása. 7 Lefelé ( ) gomb Menük és szövegek léptetése, illetve a kijelzőn megjelenő számok értékének csökkentése. 8 Számbillentyűzet Lehetővé teszi PIN-kódok és egyéb számértékek megadását. 9 Súgó ( ) gomb A termék üzeneteivel és menüivel kapcsolatos részletes tudnivalók megjelenítése. 10 Figyelem! jelzőfény A Figyelem! jelzőfény jelzi a készülék olyan állapotát, amelyhez a felhasználó beavatkozása szükséges. Ilyen pl. ha kiürült egy papírtálca, vagy ha megjelenik egy hibaüzenet az kijelzőn. 11 Adatok jelzőfény Az Adatok jelzőfény azt jelzi, hogy a termék adatot fogad. 12 Üzemkész jelzőfény Az Üzemkész jelzőfény azt jelzi, hogy a termék készen áll a feladatok feldolgozásának megkezdésére fejezet Kezelőpanel HUWW

27 A vezérlőpult jelzőfényeinek jelentése Jelzőfény Világít Kikapcsolva Villog Üzemkész (zöld) A termék üzemkész állapotban van (adatokat tud fogadni és feldolgozni). A termék kapcsolat nélküli állapotban van, vagy ki van kapcsolva. A termék megpróbálja leállítani a nyomtatást, és kapcsolat nélküli állapotba lépni. Adatok (zöld) A feldolgozott adatok a terméken vannak, de a feladat befejezéséhez további adatok szükségesek. A termék éppen nem dolgoz fel és nem is fogad adatokat. A termék adatokat fogad vagy dolgoz fel. Figyelem! (sárga) Komoly hiba történt. A termék beavatkozást igényel. A nyomtató nem igényel külön figyelmet. Hiba történt. A termék beavatkozást igényel. HUWW A kezelőpanel használata 13

28 A vezérlőpult menüi A legtöbb rutinszerű nyomtatási feladat elvégezhető a számítógépről a nyomtató-illesztőprogramon vagy a szoftveralkalmazáson keresztül. Ez a termék vezérlésének legkényelmesebb módja, és az így megadott beállítások felülírják a termék kezelőpanelén tett beállításokat. További tudnivalókat a szoftver súgófájljai tartalmaznak, a nyomtató-illesztőprogram eléréséről pedig lásd: Szoftver Windows rendszerhez, 53. oldal vagy A termék használata Macintosh operációs rendszerrel, 65. oldal. Úgy is vezérelheti a terméket, hogy a termék kezelőpaneljének beállításait változtatja meg. A kezelőpanel segítségével elérhetők azok a funkciók, amelyeket a nyomtató-illesztőprogram vagy a szoftveralkalmazás nem támogat, valamint konfigurálhatók a tálcák papírméret és -típus szerint. Alapvető tudnivalók A menükbe a Menü gombot megnyomva léphet be. Válasszon ki egy menüelemet a pipa gomb segítségével. A fölfelé és lefelé nyilakkal lehet a menük között navigálni. A menüléptetésen kívül a fölfelé és lefelé nyilakkal a numerikus beállítások értékét is növelheti, illetve csökkentheti. Gyors görgetéshez tartsa lenyomva a fölfelé vagy lefelé nyilat. A vissza gombbal haladhat visszafelé a menühierarchiában, illetve számértékeket választhat vele a termék konfigurálásakor. A Menü gombbal kiléphet minden menüből. Ha 60 másodpercig nem nyom meg egyetlen billentyűt sem, a termék visszatér Üzemkész állapotba fejezet Kezelőpanel HUWW

29 A menühierarchia Az alábbi táblázatok az egyes menük hierarchiáját tartalmazzák. A menük megnyitása Nyomja meg a Menü gombot. A listák közötti navigációhoz nyomja meg a felfelé nyíl vagy lefelé nyíl gombot. A megfelelő opció kiválasztásához nyomja meg a pipa gombot. Az alábbi legfelső szintű menük állnak rendelkezésre: MUTASD MEG, HOGYAN! További tudnivalók: Mutasd meg, hogyan! menü, 16. oldal. FELADAT LEKÉRÉSE. További tudnivalók: Feladatok visszakeresése menü, 17. oldal. INFORMÁCIÓ. További tudnivalók: Információ menü, 18. oldal. PAPÍRKEZELÉS. További tudnivalók: Papírkezelés menü, 19. oldal. ESZKÖZ KONFIGURÁLÁSA. További tudnivalók: Eszköz konfigurálása menü, 20. oldal. DIAGNOSZTIKA. További tudnivalók: Diagnosztika menü, 47. oldal. SZERVIZ. További tudnivalók: Szerviz menü, 52. oldal. HUWW A menühierarchia 15

30 Mutasd meg, hogyan! menü A MUTASD MEG, HOGYAN menü olyan oldalt nyomtat ki, amely további információkat tartalmaz a termékről. Megjelenítéshez: Nyomja meg a Menü gombot, majd válassza ki a MUTASD MEG, HOGYAN elemet. Elem NYOMTATÁSI SÚGÓ Magyarázat Hatására a nyomtató kinyomtat egy oldalt, amelyen a világhálón további segítséget tartalmazó hivatkozások vannak felsorolva fejezet Kezelőpanel HUWW

31 Feladatok visszakeresése menü A FELADAT LEKÉRÉSE menü segítségével megjeleníthető a tárolt feladatok listája. Megjelenítéshez: Nyomja meg a Menü gombot, majd válassza az alábbi lehetőséget: FELADAT LEKÉRÉSE. Elem Alelem Beállítások Leírás <X> FELHASZNÁLÓ A listán minden olyan felhasználó neve szerepelni fog, akinek tárolt feladatai vannak a nyomtatón. A tárolt feladatok listájának megtekintéséhez jelölje ki a megfelelő felhasználónevet. AZ ÖSSZES MAGÁNJELLEGŰ FELADAT Ez az üzenet akkor jelenik meg, ha egy felhasználó PIN-kódot igénylő feladatot tárolt. <FELADATNÉV> Az egyes feladatok név szerint vannak felsorolva. NYOMTATÁS PÉLDÁNYSZÁM TÖRLÉS Tárolt feladat nyomtatásához válassza ezt a lehetőséget. Személyes jellegű feladat nyomtatásakor a nyomtató PIN-kód megadását kéri a felhasználótól. A feladat nyomtatandó példányainak száma. Az alapértelmezett érték 1. Tárolt feladat törléséhez válassza ezt a lehetőséget. Személyes jellegű feladat törlésekor a nyomtató PINkód megadását kéri a felhasználótól. HUWW Feladatok visszakeresése menü 17

32 Információ menü Az INFORMÁCIÓ menü segítségével elérheti és kinyomtathatja a speciális termékinformációkat. Megjelenítéshez: nyomja meg a Menü gombot, majd válassza az alábbi lehetőséget: INFORMÁCIÓ. Elem MENÜTÉRKÉP NYOMTATÁSA KONFIGURÁCIÓ NYOMTATÁSA KELLÉKÁLLAPOT-OLDAL NYOMTATÁSA KELLÉKÁLLAPOT HASZNÁLATI OLDAL NYOMTATÁSA SZÍNES HASZNÁLAT FELADATNAPLÓ NYOMTATÁSA DEMO NYOMTATÁSA RGB MINTÁK NYOMTATÁSA CMYK MINTÁK NYOMTATÁSA FÁJLKÖNYVTÁR NYOMTATÁSA PCL BETŰKÉSZLETLISTA NYOMTATÁSA PS BETŰKÉSZLETLISTA NYOMTATÁSA Leírás A menütérkép a kezelőpanel menüpontjainak elrendezését és jelenlegi beállításait mutatja meg. A termékkonfigurációs oldalak nyomtatása, amelyek feltüntetik a nyomtató beállításait és a telepített tartozékokat. Az oldalon látható a kellékek becsült hátralévő élettartama, a kinyomtatott oldalakról és a végrehajtott feladatokról vezetett statisztika, sorozatszáma, a lapszámláló állása, valamint karbantartási információk. Görgethető listán jeleníti meg a nyomtatópatronok, a képdobok, a beégetőmű, a görgőkészlet és a továbbítókészlet állapotát. Használati oldal nyomtatása, amelyen a termékkel eddig használt papírméretek láthatók, továbbá információ arról, hogy a nyomtatás egy- vagy kétoldalas, illetve színes vagy egyszínű volt-e. A használati oldalról az oldalszámláló állása is leolvasható. Kinyomtatja a nyomtató színes használatára vonatkozó statisztikát. Demonstrációs oldal nyomtatása. Színminták kinyomtatása a különböző RGB-értékekhez. A minták útmutatóul szolgálnak a kinyomtatott színek megfeleltetéséhez. Színminták kinyomtatása a különböző CMYK-értékekhez. A minták útmutatóul szolgálnak a kinyomtatott színek megfeleltetéséhez. A terméken tárolt fájlok nevének és könyvtárának kinyomtatása. A rendelkezésre álló PCL fontok kinyomtatása. A rendelkezésre álló PS betűkészletek kinyomtatása fejezet Kezelőpanel HUWW

33 Papírkezelés menü Ezzel a menüvel konfigurálhatók az adagolótálcák méret és típus szerint. Fontos, hogy helyesen konfigurálja a tálcákat e menü segítségével, mielőtt először nyomtatna. Megjelenítéshez: Nyomja meg a Menü gombot, majd válassza az alábbi lehetőséget: PAPÍRKEZELÉS. MEGJEGYZÉS: Ha már használt egyéb HP LaserJet típusú készülékeket, talán járatos az 1. tálca Első vagy Kazetta módba történő konfigurálásában. A HP Color LaserJet CP6015 sorozat nyomtatókon az 1. tálca BÁRMELY MÉRET és BÁRMELY TÍPUS értékre történő állítása megfelel az Első módnak. Ha az 1. tálca beállítása nem BÁRMELY MÉRET vagy BÁRMELY TÍPUS, az megfelel a Kazetta módnak. Menüpont Értékek Leírás 1. TÁLCA MÉRETE A választható méretek listája megjelenik. 1. TÁLCA TÍPUSA A választható típusok listája megjelenik. A papírméret konfigurálása az 1. tálca számára. Az alapértelmezett beállítás: BÁRMELY MÉRET. A használható méretek teljes listáját lásd: Támogatott papír- és nyomtatási hordozó méretek, 91. oldal. A papírtípus konfigurálása az 1. tálca számára. Az alapértelmezett beállítás: BÁRMELY TÍPUS. A használható típusok teljes listáját lásd: Támogatott papírtípusok, 94. oldal. X. TÁLCA MÉRETE X = 2 vagy opcionális 3, 4 vagy 5 X. TÁLCA TÍPUSA X = 2 vagy opcionális 3, 4 vagy 5 A választható méretek listája megjelenik. A választható típusok listája megjelenik. A papírméret konfigurálása a 2. tálcához vagy az opcionális 3., 4. vagy 5. tálcához. Az alapértelmezett méret LETTER vagy A4:, az országtól/térségtől függően. A papírméretet a tálcában található vezetők helyzete határozza meg. A használható méretek teljes listáját lásd: Támogatott papír- és nyomtatási hordozó méretek, 91. oldal. A papírtípus konfigurálása a 2. tálcához vagy az opcionális 3., 4. vagy 5. tálcához. Az alapértelmezett érték a SIMA. A használható típusok teljes listáját lásd: Támogatott papírtípusok, 94. oldal. HUWW Papírkezelés menü 19

34 Eszköz konfigurálása menü Az ESZKÖZ KONFIGURÁLÁSA menü segítségével megváltoztathatók a termék alapértelmezett nyomtatási beállításai, szabályozható a nyomtatási minőség, módosítható a rendszer konfigurációja és a bemeneti/kimeneti beállítások, továbbá visszaállíthatók a termék alapértelmezett beállításai. Nyomtatás menü Ezek a beállítások csak az azonosítatlan tulajdonságokkal rendelkező feladatokra érvényesek. A legtöbb feladatnak minden tulajdonsága azonosított, és azok hatálytalanítják az itt megadott beállításokat. Megjelenítéshez: Nyomja meg a Menü gombot, válassza az ESZKÖZ KONFIGURÁLÁSA elemet, majd válassza ki a NYOMTATÁS lehetőséget. Menüelem Értékek Leírás PÉLDÁNYSZÁM Tartomány: A nyomtatási feladatok alapértelmezett példányszámának beállítása. Az alapértelmezett érték 1. ALAPÉRTELMEZETT PAPÍRMÉRET ALAPÉRTELMEZETT EGYÉNI PAPÍRMÉRET MÉRTÉKEGYSÉG Megjelenik a választható méretek listája. Az alapértelmezett papírméret beállítása. Egyedi nyomtatási feladat alapértelmezett méretének beállítása. Az alapértelmezett mértékegység a MILLIMÉTER. X MÉRET Y MÉRET A4/LETTER HATÁLYTALANÍTÁSA KÉZI ADAGOLÁS COURIER BETŰTÍPUS SZÉLES A4 PS HIBÁK NYOMTATÁSA PDF HIBÁK NYOMTATÁSA NEM IGEN KI BE NORMÁL SÖTÉT NEM IGEN KI BE KI BE Ha nincs betöltve A4 méretű papír, a termék az A4 méretű feladatot Letter méretű papírra is nyomtathatja. Az alapértelmezett beállítás: IGEN. Az alapértelmezett beállítás: KI. Ha a BE beállítás van megadva, a tálcát nem választó feladatok esetében a KÉZI ADAGOLÁS lesz az alapértelmezett beállítás. Ez a beállítás a nyomtatóillesztőprogramban hatálytalanítható. A Courier betűkészlet változatának kiválasztása. Az alapértelmezett beállítás: NORMÁL. Olyanná alakítható az A4 méretű papír nyomtatási területe, hogy nyolcvan 10 pontos karakter férjen egy sorba. Az alapértelmezett beállítás: NEM. PS-hibaoldalak nyomtatása. Az alapértelmezett beállítás: KI. PDF-hibaoldalak nyomtatása. Az alapértelmezett beállítás: KI fejezet Kezelőpanel HUWW

35 PCL almenü Ez a menü konfigurálja a nyomtatóvezérlő nyelv beállításait. Megjelenítéshez: Nyomja meg a Menü gombot, válassza az ESZKÖZ KONFIGURÁLÁSA elemet, válassza a NYOMTATÁS, majd a PCL ALMENÜ lehetőséget. Elem ŰRLAP HOSSZA TÁJOLÁS BETŰKÉSZLET FORRÁS BETŰKÉSZLET SZÁMA BETŰKÉSZLET BETŰTÁVOLSÁG SZIMBÓLUMKÉSZLET KV SOREMELÉSKOR ÜRES OLDALAK KIHAGYÁSA MÉDIAFORRÁS LEKÉPEZÉSE Leírás sorra állítja a függőleges térközt az alapértelmezett papírméretnél. Álló vagy fekvő alapértelmezett oldaltájolás megadását teszi lehetővé. Megadja a betűforrást. A készülék minden betűkészlethez számot rendel, és azokat a PCLbetűkészletlistán felsorolja. A számok a ig terjedő tartományban találhatók. Meghatározza a betűk sűrűségét. A kiválasztott betűkészlettől függően ez a tétel esetleg nem jelenik meg. A tartomány a 0,44 99,99 közötti értéket öleli fel. Kiválaszthat egyet a termék kezelőpaneljén rendelkezésre álló számos jelkészletből. A jelkészlet az egy betűkészleten belüli karaktereknek egy egyedi csoportosítása. A vonalas karakterekhez a PC-8 vagy a PC-850 készlet használata ajánlott. Az IGEN beállítás választásával kocsi vissza karaktert fűzhet minden észlelt soremeléshez a visszamenőlegesen kompatibilis PCL-feladatokban (csak szöveg, nincs feladatkezelés). Egyes környezetekben az új sort csak a soremelés vezérlőkód jelöli. Ez az opció lehetővé teszi a felhasználónak, hogy a szükséges kocsivisszatérést hozzáadja a soremelésekhez. Saját PCL előállításakor felesleges lapdobások keletkeznek, amelyek üres oldal nyomtatását eredményezik. Válassza az IGEN beállítást, ha üres oldalak esetén figyelmen kívül szeretné hagyni a laptovábbítást. A PCL5 MÉDIAFORRÁS LEKÉPEZÉSE paranccsal bemeneti tálca választható számok megadásával, amelyek a különböző elérhető tálcákat és adagolókat jelölik. Nyomtatási minőség menü Megjelenítéshez: Nyomja meg a Menü gombot, válassza az ESZKÖZ KONFIGURÁLÁSA elemet, majd válassza ki a NYOMTATÁSI MINŐSÉG lehetőséget. HUWW Eszköz konfigurálása menü 21

36 Elem Alelem Érték Leírás SZÍN BEÁLLÍTÁSA VILÁGOS TERÜLETEK CIÁN SŰRŰSÉGE BÍBOR SŰRŰSÉGE Tartomány +5 és 5 között Alapértelmezett érték: 0. Állítsa be, hogy a nyomaton megjelenő világos részek mennyire legyenek sötétek vagy világosak. Az alacsonyabb érték világosabbá teszi, a magasabb érték sötétebbé teszi a nyomatot. SÁRGA SŰRŰSÉGE FEKETE SŰRŰSÉGE KÖZÉPTÓNUSOK CIÁN SŰRŰSÉGE BÍBOR SŰRŰSÉGE Tartomány +5 és 5 között Alapértelmezett érték: 0. Állítsa be, hogy a nyomaton megjelenő középtónusok mennyire legyenek sötétek vagy világosak. Az alacsonyabb érték világosabb, a magasabb érték sötétebb középtónust eredményez a nyomaton. SÁRGA SŰRŰSÉGE FEKETE SŰRŰSÉGE ÁRNYÉKOK CIÁN SŰRŰSÉGE BÍBOR SŰRŰSÉGE Tartomány +5 és 5 között Alapértelmezett érték: 0. Állítsa be, hogy a nyomaton megjelenő árnyékok mennyire legyenek sötétek vagy világosak. Az alacsonyabb érték világosabb, a magasabb érték sötétebb árnyékot eredményez a nyomaton. SÁRGA SŰRŰSÉGE FEKETE SŰRŰSÉGE SZÍNÉRTÉKEK VISSZAÁLLÍTÁSA Színbeállítások visszaállítása az egyes színek sűrűségértékeinek visszaállításával. REGISZTRÁCIÓ BEÁLLÍTÁSA A regisztráció beállítása módosítja a margókat, hogy a képet középre helyezze az oldalon, függőleges és vízszintes irányban is. Beállíthatja azt is, hogy az előoldalon lévő kép fedésbe kerüljön a hátoldalon lévővel. TESZTOLDAL NYOMTATÁSA A regisztráció beállításához nyomtasson tesztoldalt. FORRÁS <X>. TÁLCA BEÁLLÍTÁSA X1 ELTOLÁS X2 ELTOLÁS Y ELTOLÁS ÖSSZES TÁLCA 1. TÁLCA 2. TÁLCA <X>. TÁLCA (X = 3, 4 vagy 5) Eltolás -20-tól 20-ig az X vagy az Y tengely mentén. 0 az alapértelmezett. Válassza ki a forrás adagolótálcát a REGISZTRÁCIÓ BEÁLLÍTÁSA tesztoldal kinyomtatásához. Ezt az igazítási eljárást minden adagolótálca esetén hajtsa végre. Képalkotáskor a termék az oldal egyik szélétől a másikig keresztben olvassa be az információt, miközben a lap fentről lefelé halad. A lapolvasási irányt X-el jelölik. Egy kétoldalas lap első oldalának lapolvasási iránya X1. Egy kétoldalas lap második oldalának lapolvasási iránya X2. A lap haladásának irányát Y jelöli fejezet Kezelőpanel HUWW

37 Elem Alelem Érték Leírás AUTOMATIKUS ÉRZÉKELÉS ÜZEMMÓD 1. TÁLCA ÉRZÉKELÉS TELJES ÉRZÉKELÉS KIBŐVÍTETT ÉRZÉKELÉS CSAK FÓLIA Érzékelési beállítás megadása az 1. tálcára az AUTOMATIKUS ÉRZÉKELÉS üzemmódot használó papírtípusokhoz. A TELJES ÉRZÉKELÉS kiválasztásakor a termék felismeri a sima papírt, a nehéz papírt, a fényes papírt, a kemény papírt és az írásvetítő-fóliákat. A KIBŐVÍTETT ÉRZÉKELÉS kiválasztásakor a termék felismeri a sima papírt, a nehéz papírt, a fényes papírt, a kemény papírt és az írásvetítőfóliákat. Az írásvetítő-fóliákon kívül csak az első oldalt érzékeli, az írásvetítő-fóliáknál azonban az összeset. Az összes tálca (1 5) rendelkezik ezzel a funkcióval. Ha a CSAK FÓLIA beállítást választja, a termék csak az írásvetítő-fóliákat és a más típusú fóliákat ismeri fel. <X>. TÁLCA ÉRZÉKELÉS TELJES ÉRZÉKELÉS KIBŐVÍTETT ÉRZÉKELÉS CSAK FÓLIA Érzékelési beállítás megadása a 2. és az opcionális 3., 4. és 5. tálcához az AUTOMATIKUS ÉRZÉKELÉS üzemmódot használó papírtípusokhoz. A KIBŐVÍTETT ÉRZÉKELÉS kiválasztásakor a termék felismeri a sima papírt, a nehéz papírt, a fényes papírt, a kemény papírt és az írásvetítőfóliákat. Ha a CSAK FÓLIA beállítást választja, a termék csak az írásvetítő-fóliákat és a más típusú fóliákat ismeri fel. PAPÍRTÍPUS BEÁLLÍTÁSA <TÍPUS> Papírtípusok listája Bizonyos esetekben a nyomtatási minőség javítása érdekében a terméket be kell állítani egy adott papírtípushoz vagy környezethez. Egy adott papírtípusra vonatkozó gyári alapértelmezett beállítások hatálytalanításához válassza ki az adott beállítást, majd alkalmazza az alábbiakban bemutatott három beállítás bármelyikét. LEGJOBB FÉNYES MÓD ELLENÁLLÁS MÓD KI (alapértelmezett) BE NORMÁL (alapértelmezett) FEL LE Ezen kívül, lehetőség van a nem HP hordozótípusok más nyomtatási módhoz történő hozzárendelésére, bár ez nem ajánlott. Stabil fényes mód teljesítmény eléréséhez állítsa ezt a beállítást BE értékre. Ez a beállítás csökkenti a nyomtatási sebességet. A NORMÁL az alapértelmezett beállítás. A FEL beállítás megemeli a másodlagos továbbítási előfeszültséget. Akkor alkalmazza ezt a beállítást, ha bizonyos papírtípusokon halványak a képek vagy elszórt festékszemcsék láthatók a lapon. Ezek a problémák komolyabbak lehetnek a kinyomtatott kétoldalas lapok második oldalán. Ezek a problémák gyakrabban fordulnak elő magas hőmérsékletű és magas páratartalmú környezetekben. HUWW Eszköz konfigurálása menü 23

38 Elem Alelem Érték Leírás Használja a LE beállítást, ha könnyű vagy vékony hordozót használ alacsony hőmérsékletű és alacsony páratartalmú környezetben és a képek erőteljesen pettyezettek, torzultak vagy szemcsések, vagy helyenként hiányzik a festék a képeken. Ez a beállítás csökkenti a másodlagos továbbítási előfeszültséget. KIÜRÍTÉS MÓD NYOMTATÁSI MÓDOK NORMÁL (alapértelmezett) BE AUTOMATIKUS ÉRZÉKELÉS MÓD (alapértelmezett) NORMÁL ÍRÁSVETÍTŐ-FÓLIA ÜZEMMÓD <TOVÁBBI NYOMTATÁSI MÓDOK> Válassza a BE értéket, ha a nyomtatási feladatokon festékhalmok vagy festékfelfröccsenések láthatók. Ezek a problémák alacsony hőmérsékletű és alacsony páratartalmú környezetekben fordulhatnak elő, könnyű vagy vékony papír használatakor. Ezek a problémák gyakrabban előfordulhatnak kétoldalas feladatok esetében. Lehetővé teszi a nyomtatási mód módosítását nem HP papírtípusok esetében, ami hatással lehet a nyomtatási minőségre. Ha az AUTOMATIKUS ÉRZÉKELÉS MÓD engedélyezve van, a termék médiaérzékelője kiválasztja a legjobb nyomtatási módot. VISSZAÁLLÍTÁSI MÓDOK OPTIMALIZÁLÁS PAPÍRHULLÁMOSODÁS NORMÁL (alapértelmezett) CSÖKKENTETT Ezzel a funkcióval az összes papírtípus-beállítást visszaállíthatja a gyári alapbeállításokra. A papírhullámosodás csökkentése érdekében állítsa ezt a beállítást CSÖKKENTETT értékre. Ez a teljes sebességet 10 OLDAL/PERC értékre (40 oldal/perc helyett), a 3/4 sebességet pedig 7,5 oldal/perc értékre (30 oldal/perc helyett) csökkenti. ELŐFORGATÁS BEÉGETŐ HŐMÉRSÉKLETE KI (alapértelmezett) BE NORMÁL (alapértelmezett) VÁLTOZÓ 1 VÁLTOZÓ 2 VÁLTOZÓ 3 Ha vízszintes csíkok jelennek meg a lapokon, állítsa ezt a funkciót BE értékre. A funkció használata növeli a készülék bemelegedési idejét. Csökkenti a beégető hőmérsékletét a forró eltolás megakadályozása érdekében. Ha az oldal elmosódott képe látható a lap alján vagy a következő oldalon, akkor először ellenőrizze, hogy a Papírtípus és a Nyomtatási mód beállítások megfelelnek-e a használt papírtípusnak. Ha továbbra is szellemképesek a nyomtatási feladatok, állítsa a Beégető hőmérséklete funkciót a Változó beállítások valamelyikére. Először próbálja ki a Változó 1 beállítást, hogy az megoldja-e a problémát. Ha a probléma továbbra is fennáll, próbálja ki a Változó 2 és a Változó 3 beállítást. A Változó 2 és Változó 3 beállítások esetében lehet, hogy a megszokottnál hosszabb késleltetés tapasztalható a feladatok között. 1. TÁLCA NORMÁL (alapértelmezett) Ha az 1. tálcából való nyomtatás esetén foltokat lát a papír hátoldalán, állítsa ezt a módot VÁLTOZÓ fejezet Kezelőpanel HUWW

39 Elem Alelem Érték Leírás FÉNYES ÜZEMMÓD KÖNNYŰ MÉDIA MÉDIAHŐMÉRSÉKLET KÖRNYEZET HÁLÓZATI FESZÜLTSÉG TISZTÍTÁSI GYAKORISÁG D-BLADE BIAS FESTÉKHULLADÉK-TÁROLÓ VÁLTOZÓ NORMÁL (alapértelmezett) MAGAS AUTOMATIKUS (alapértelmezett) BE NORMÁL (alapértelmezett) CSÖKKENTETT KI (alapértelmezett) BE KI (alapértelmezett) BE NORMÁL (alapértelmezett) VÁLTOZÓ NORMÁL (alapértelmezett) VÁLTOZÓ NORMÁL (alapértelmezett) értékre. Ezáltal növeli a tisztítási ciklus gyakoriságát. Akkor válassza, ha folyamatos fényes eredményre van szükség. Állítsa ezt a funkciót MAGAS értékre azon nyomtatási feladatok esetében, ahol azt tapasztalja, hogy az első oldal kinyomtatása után csökken a fényes fedőréteg intenzitása. Ez a beállítás minden papírtípus esetében csökkenti a teljesítményt. Megakadályozza, hogy a könnyű papír a beégető köré tekeredjen. Állítsa ezt a funkciót BE értékre, ha gyakran jelennek meg Elakadás a beégető késedelme miatt vagy Elakadás beégető köré tekeredett média miatt üzenetek, különösen, ha könnyű papírra nyomtat, vagy nagy festéklefedettségű feladatok esetén. Állítsa ezt a funkciót CSÖKKENTETT értékre, ha a kimeneti tálcán összetapadnak a papírlapok. Optimalizálja a teljesítményt különösen alacsony hőmérsékletű környezetben. Állítsa ezt a funkciót BE értékre, ha a készüléket alacsony hőmérsékletű környezetben működteti, és problémák tapasztalhatók a nyomtatási minőséggel, például buborékok láthatók a kinyomtatott képen. Optimalizálja a teljesítményt alacsony feszültség esetén. Állítsa ezt a funkciót BE értékre, ha a készüléket alacsony feszültségű környezetben működteti, és problémák tapasztalhatók a nyomtatási minőséggel, például buborékok láthatók a kinyomtatott képen. Állítsa ezt a funkciót VÁLTOZÓ értékre, ha a kinyomtatott anyagon 38 mm-enként ismétlődő hibák láthatók. Ez a funkció növeli a C-henger tisztításának gyakoriságát. A funkció Változó értékre történő állítása csökkentheti a nyomtatási sebességet és növelheti a fogyóeszközök cseréjének gyakoriságát. Állítsa ezt a funkciót VÁLTOZÓ értékre, ha a kinyomtatott anyagon rövid fehér függőleges vonalak láthatók. Előfordulhat, hogy a Változó beállítás hatására sötét foltok jelennek meg a kinyomtatott anyagon, ezért mindenképpen tesztelje ezt a beállítást néhány nyomtatási feladaton. Próbálja meg VÁLTOZÓ értékre állítani ezt a funkciót, ha a kinyomtatott anyagon hosszanti HUWW Eszköz konfigurálása menü 25

40 Elem Alelem Érték Leírás HÁTTÉR NEHÉZ ÜZEMMÓD KÖVETÉSVEZÉRLÉS OPTIMALIZÁLÁS VISSZAÁLLÍTÁSA VÁLTOZÓ KI (alapértelmezett) BE 30 OLDAL/PERC (alapértelmezett) 24 OLDAL/PERC BE (alapértelmezett) KI festékcsíkok láthatók, különösen kisebb festéklefedettségű feladatok esetében. Válassza a BE értéket, ha az oldalak árnyékos háttérrel nyomtatódnak ki. A funkció használatával csökkenhet a fényesség szintje. Az alapértelmezett beállítás 30 OLDAL/PERC. Válassza a 24 OLDAL/PERC beállítást, ha csökkenteni kívánja a sebességet és javítani kívánja a beégetés minőségét nehéz papír használata esetén. Növeli a színstabilitást az előfeszültség beállítása révén. Ennek a beállításnak BE értéken kell maradnia. Ezzel a funkcióval visszaállíthatja az Optimalizálás menü beállításait a gyári alapértékekre. GYORSKALIBRÁLÁS MOST Részleges termékkalibráció végrehajtása. TELJES KALIBRÁLÁS MOST Minden termékkalibráció végrehajtása. SEMLEGESEK KALIBRÁLÁSA KALIBRÁCIÓS FORRÁS 1. TÁLCA <MÉRET/ TÍPUS> 2. TÁLCA <MÉRET/ TÍPUS> <X>. TÁLCA <MÉRET/ TÍPUS> Ez a menüelem módosítja a festékkeveréket a színes nyomtatási feladatok semleges színeinek optimalizálása érdekében. Egy speciális érzékelő méri a színt a kiválasztott tálcából nyomtatott három speciális oldalon, majd beállítja a színparamétereket. Így javítható a túl sok vagy túl kevés cián, bíbor, sárga vagy fekete festék, ami jobb színkonzisztenciát eredményez. Válassza ki a tálcát, papírtípust és a papírméretet a kalibrációs oldal nyomtatásához. A kalibráció különböző papírtípusokon való futtatásához töltse be a kívánt papírtípust a tálcába, válassza ki ezt a menüelemet, majd adja meg, hogy melyik tálcába töltötte be a papírt. KALIBRÁLÁSI TÍPUS <TÍPUS> Ez az elem csak akkor áll rendelkezésre, ha a kiválasztott tálcatípus beállítása BÁRMELY TÍPUS. KALIBRÁLÁSI MÉRET <MÉRET> Ez az elem csak akkor áll rendelkezésre, ha a kiválasztott tálcaméret beállítása BÁRMELY MÉRET vagy BÁRMELY EGYEDI. MÉRTÉKEGYSÉG HÜVELYK MILLIMÉTER Egyedi papírméret leírásához használt mértékegység. Ez az elem csak akkor áll rendelkezésre, ha a kiválasztott papírméret beállítása EGYEDI. X MÉRET Az egyedi papírméret X mérete. Ez az elem csak akkor áll rendelkezésre, ha a kiválasztott papírméret beállítása EGYEDI. Y MÉRET Az egyedi papírméret Y mérete. Ez az elem csak akkor áll rendelkezésre, ha a kiválasztott papírméret beállítása EGYEDI fejezet Kezelőpanel HUWW
