1 Tüzelıanyag-cellák A jövı otthonai és erımővei számára Kriston Ákos, PhD hallgató, Inzelt György, egyetemi tanár ELTE Kémiai Intézet, Elektrokémiai és Elektroanalitikai Laboratórium

2 Tartalom Magunkról Mi az üzemanyagcella? Az üzemanyagcella mőködése Technológiai kihívások

3 Elektroanalítikai és elektrokémiai laboratórium Az elsı magyar tüzelıanyag-cella kompetencia központ ELTE elektrokémiai és matematikai kutatásaira építve Nemzetközileg szintő laboratórium Membránok, katalizátorok fejlesztése és vizsgálata

4 Elektrokémiai vizsgálatok Potenciosztátok Kvarckristály nanomérleg Forgó győrős elektródok

5 FC dinamikus szimulációs framework 0,75 0,70 Cell potential / V 0,65 0,60 0,55 0, time / µsec

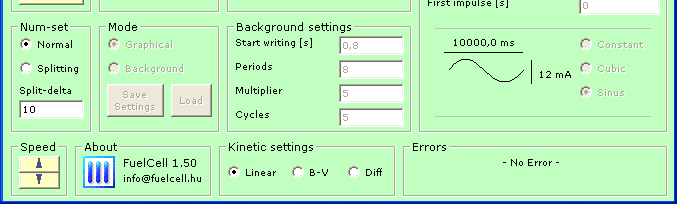

6 Fuel cell - Laboratórium Beépített vizsgálati módok Teljesítmény diagramok (UI) Élettartam vizsgálatok Impedanciaspektroszkópia Saját fejlesztés Tranziensek vizsgálata Csúcsteljesítmény (peak-power) vizsgálata Szimuláció Membrán fejlesztés

7 III. Széchenyi futam EPR08 WireCar Fuel cell energia puttony Fuel cell akkumulátor töltı versenyautókhoz

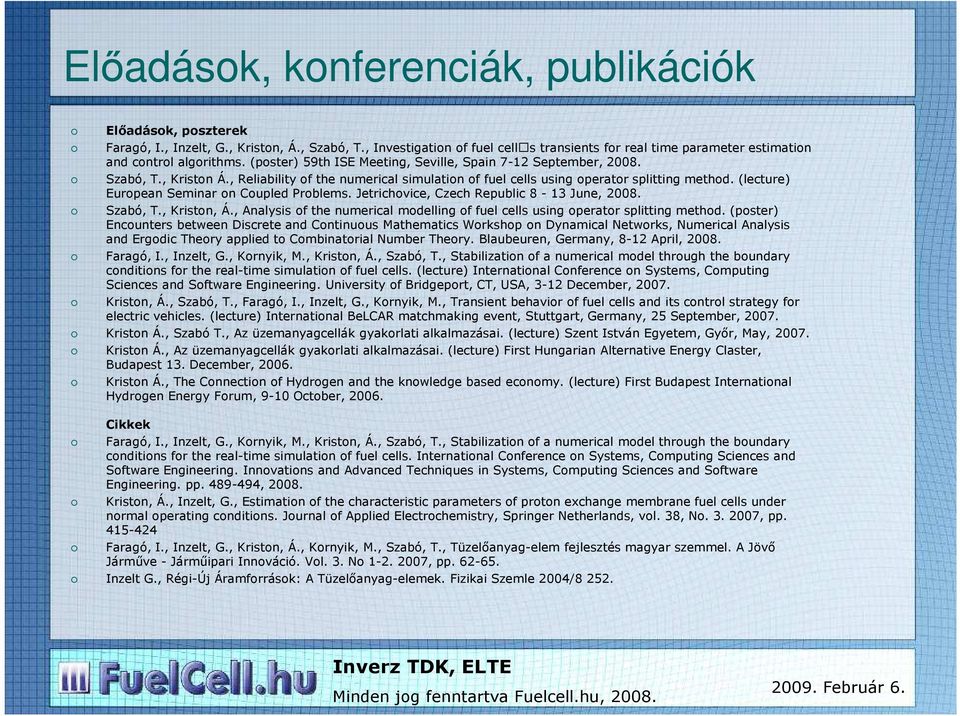

8 Elıadások, konferenciák, publikációk Elıadások, poszterek Faragó, I., Inzelt, G., Kriston, Á., Szabó, T., Investigation of fuel cells transients for real time parameter estimation and control algorithms. (poster) 59th ISE Meeting, Seville, Spain 7-12 September, Szabó, T., Kriston Á., Reliability of the numerical simulation of fuel cells using operator splitting method. (lecture) European Seminar on Coupled Problems. Jetrichovice, Czech Republic 8-13 June, Szabó, T., Kriston, Á., Analysis of the numerical modelling of fuel cells using operator splitting method. (poster) Encounters between Discrete and Continuous Mathematics Workshop on Dynamical Networks, Numerical Analysis and Ergodic Theory applied to Combinatorial Number Theory. Blaubeuren, Germany, 8-12 April, Faragó, I., Inzelt, G., Kornyik, M., Kriston, Á., Szabó, T., Stabilization of a numerical model through the boundary conditions for the real-time simulation of fuel cells. (lecture) International Conference on Systems, Computing Sciences and Software Engineering. University of Bridgeport, CT, USA, 3-12 December, Kriston, Á., Szabó, T., Faragó, I., Inzelt, G., Kornyik, M., Transient behavior of fuel cells and its control strategy for electric vehicles. (lecture) International BeLCAR matchmaking event, Stuttgart, Germany, 25 September, Kriston Á., Szabó T., Az üzemanyagcellák gyakorlati alkalmazásai. (lecture) Szent István Egyetem, Gyır, May, Kriston Á., Az üzemanyagcellák gyakorlati alkalmazásai. (lecture) First Hungarian Alternative Energy Claster, Budapest 13. December, Kriston Á., The Connection of Hydrogen and the knowledge based economy. (lecture) First Budapest International Hydrogen Energy Forum, 9-10 October, Cikkek Faragó, I., Inzelt, G., Kornyik, M., Kriston, Á., Szabó, T., Stabilization of a numerical model through the boundary conditions for the real-time simulation of fuel cells. International Conference on Systems, Computing Sciences and Software Engineering. Innovations and Advanced Techniques in Systems, Computing Sciences and Software Engineering. pp , Kriston, Á., Inzelt, G., Estimation of the characteristic parameters of proton exchange membrane fuel cells under normal operating conditions. Journal of Applied Electrochemistry, Springer Netherlands, vol. 38, No , pp Faragó, I., Inzelt, G., Kriston, Á., Kornyik, M., Szabó, T., Tüzelıanyag-elem fejlesztés magyar szemmel. A Jövı Jármőve - Jármőipari Innováció. Vol. 3. No , pp Inzelt G., Régi-Új Áramforrások: A Tüzelıanyag-elemek. Fizikai Szemle 2004/8 252.

9 Mi a tüzelıanyag-elem? Fuel cell Üzemanyagcella Tüzelıszer-elem Tüzelıanyag-cella

10 Mi a tüzelıanyag-elem? Fuel cell Üzemanyagcella Tüzelıszer-elem Tüzelıanyag-cella

11 Mi a tüzelıanyag-elem? Fuel cell Üzemanyagcella Tüzelıszer-elem Tüzelıanyag-cella

12 Üzemanyagcella típusok

13 Alkalmazások Alkalmazás Hordozható elektromos berendezés Gépkocsi, hajó, lakás energia ellátása (CHP) Erımővek, hajók (CHP) Teljesítmény, W Elınyös tulajdonság W W W Az akkumulátoroknál Lehetséges a zéró Kisebb emisszió. nagyobb energia sőrőség. emisszió. Nagyobb Nagyobb hatásfok. Gyors feltöltés hatásfok. Csendes üzem. Az elem elınyös teljesítmény tartománya James Larminie: Fuel cell systems, explained, 2004, Willey

14 Az elsı híres FC

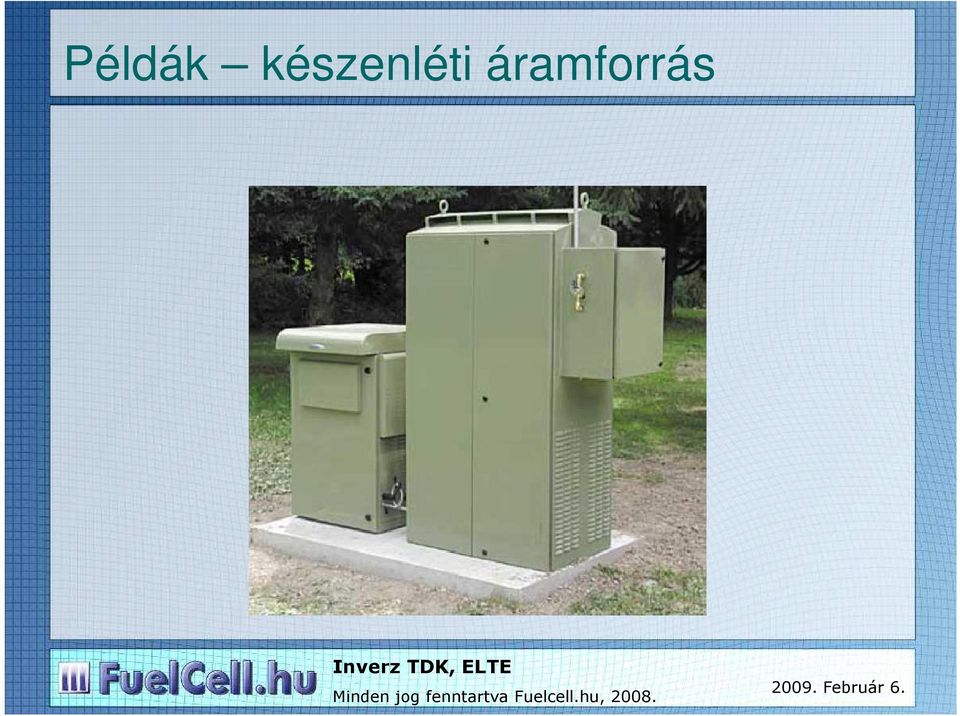

15 Példák készenléti áramforrás

16 Példák hidrogén kút

17 Üzemanyagcellák 250 kw-os generátor 12 kw-os Hidrogén cella gépjármővekbe 40 W-os hordozható metanolos cella

18 Újabb modellek

19 Üzemanyagcellás jármővek AeroVironment 9 órás repülés 100 db kísérleti autó, Honda FCX Clarity és a GM Chevrolet Equinox

20 Energiaátalakítás Tüzelıanyag kémiai energiája 100 η ta. elem Tüzelıanyag-elem elméleti (reverzibilis) hatásfoka η ta.cella =- G r / H r Elektromos energia η=100 % Hatásfok, % (Fő Főtıertékre) Hıerıgép Carnot hatásfoka η =(T f -T a )/T f η~100 % 20 Hıenergia η hıerıgép Hımérséklet, o C, (T ta. cella ill. T f Carnot ) Mechanikai energia (munka)

21 Az üzemanyagcella szíve anód katód H 2, ta. O 2, levegı szén szemcsék gáztranszport vízzel telített mikropórusok mezopórusok Pt- nanorészecskék áramlási mezı flow field gáz diffúziós réteg gas-diffusion layer ~250 µm µm katalizátor catalyst ~25 µm polimer elektrolit membrán µm

22 Mőködési körülmények - hatásfok 1,0 Termodinamika, aktiváció 0,30 0,9 0,25 Feszültség / V 0,8 0,7 0,6 Ellenállás 0,20 0,15 Teljesítmény / W 0,5 0,10 0,4 Anyagtranszport 0,3 0,00 0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 Áram / A Hatásfok e :50-60% Teljesítmény:0.5Wcm -2 Pt tartalom: 5gm 2 0,05

23 Elektrokémiai viselkedés Pt, 50 mvs -1, 0,5 M H 2 SO 4 6,0x10-4 4,0x , ,74 2,0x10-4 0, ,73 I / A -2,0x ,0x , ,71 f / khz -6,0x ,0x ,0x ,2x , , ,68-0,4-0,2 0, 0 0, 2 0,4 0,6 0, 8 1, 0 1,2 1,4 E / V vs. SCE

24 Meghatározó egyenletek

25 Az egyszerősített egyenletrendszer A folyamatokat leíró egyenletek i i 1 2 σ ϕ x 1 = eff ϕ 2 = κeff x i1 i2 = x x Szilárd fázis Oldat fázis Elektroneutralitás + További jelenségeket leíró egyenletek

26 A kanonikus alak u ( X τ, τ ) = 2 u 2 x ( X, τ ) ν 2 f ( u( X, τ )) Ahol X és tau rendre a térben és idıben transzformált változókat jelenti Diffúziós tag Forrás tag

27 Szimulációs eredmények Cella feszültség / V 0,9 0,6 Intenzív használat után 1. Szimuláció α=1 2. Szimuláció α=0,5 Cella pihentetése után 3. Szimuláció α=0, Dimenziómentes reakció sebesség 1,0 0,8 0,6 0,4 0,2 I=0,01 Acm -2 I=0,1 Acm -2 I=0,5 Acm -2 0,3 0,0 0,0 0,3 0,6 0,9 Áramsûrûség / Acm -2-0,0005 0,0000 0,0005 0,0010 0,0015 0,0020 0,0025 0,0030 0,0035 Katód keresztmetszete / cm

28 Fı problémák Pt, Carbon korrózió, mérgezıdés Indítás, leállítás tranziensek Mikroplazmák kialakulása Membrán átlukadása Szabályozási problémák, vízkezelés Hőtési gondok Hidrogén infrastruktúra Költségek
