1 Magasépítéstan II. I. előadás Padlóburkolatok MET.BME.HU 2012 / 2013 I. Szemeszter Szerző: Dr. STOCKER GYÖRGY egyetemi docens BME Magasépítési Tanszék Előadó: Dr. STOCKER GYÖRGY Szerkesztő: Bánsági Szilvia BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 1. dia /68

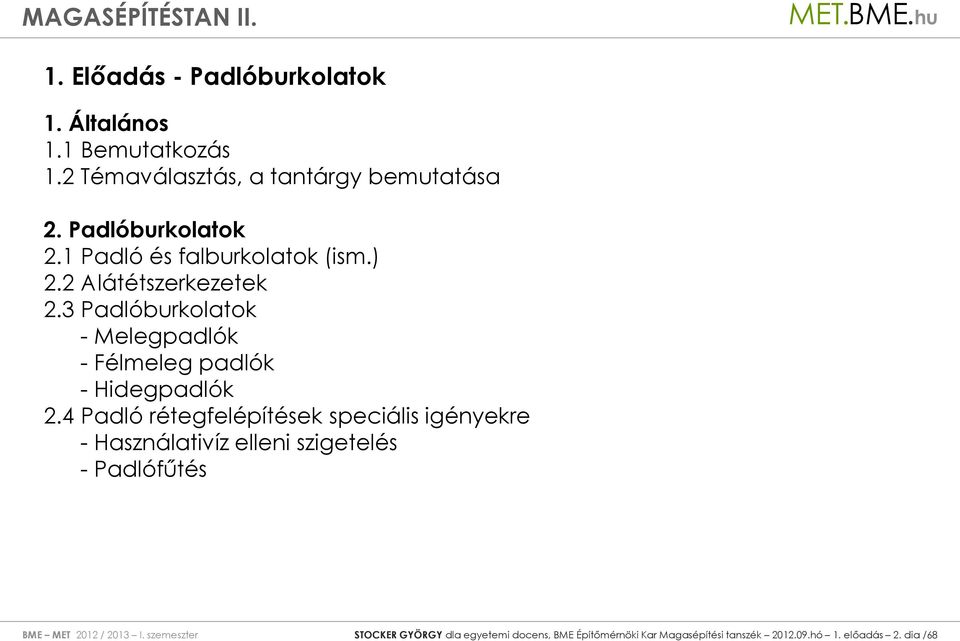

2 1. Előadás - Padlóburkolatok 1. Általános 1.1 Bemutatkozás 1.2 Témaválasztás, a tantárgy bemutatása 2. Padlóburkolatok 2.1 Padló és falburkolatok (ism.) 2.2 Alátétszerkezetek 2.3 Padlóburkolatok - Melegpadlók - Félmeleg padlók - Hidegpadlók 2.4 Padló rétegfelépítések speciális igényekre - Használativíz elleni szigetelés - Padlófűtés BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 2. dia /68

3 2.1 Padlóburkolatok Elhelyezkedés szerint: - talajon fekvő padló - födémen fekvő padló - közbenső födémen - padlásfödémen Funkció szerint: - kontakt padló (közvetlenül a tartószerkezeten) - úsztatott padló (hang- ill. hőszigetelésen) - álpadló Kivitelezés szerint: - monolitikus, helyszínen készített - előregyártott, száraz technológiás padló BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 3. dia /68

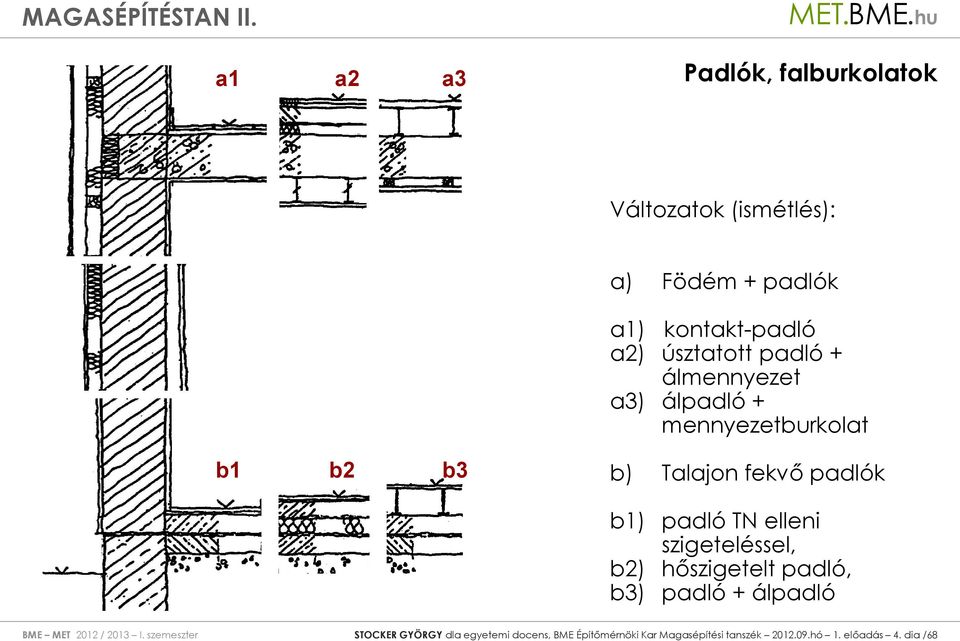

4 a1 a2 a3 Padlók, falburkolatok Változatok (ismétlés): a) Födém + padlók a1) kontakt-padló a2) úsztatott padló + álmennyezet a3) álpadló + mennyezetburkolat b1 b2 b3 b) Talajon fekvő padlók b1) padló TN elleni szigeteléssel, b2) hőszigetelt padló, b3) padló + álpadló BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 4. dia /68

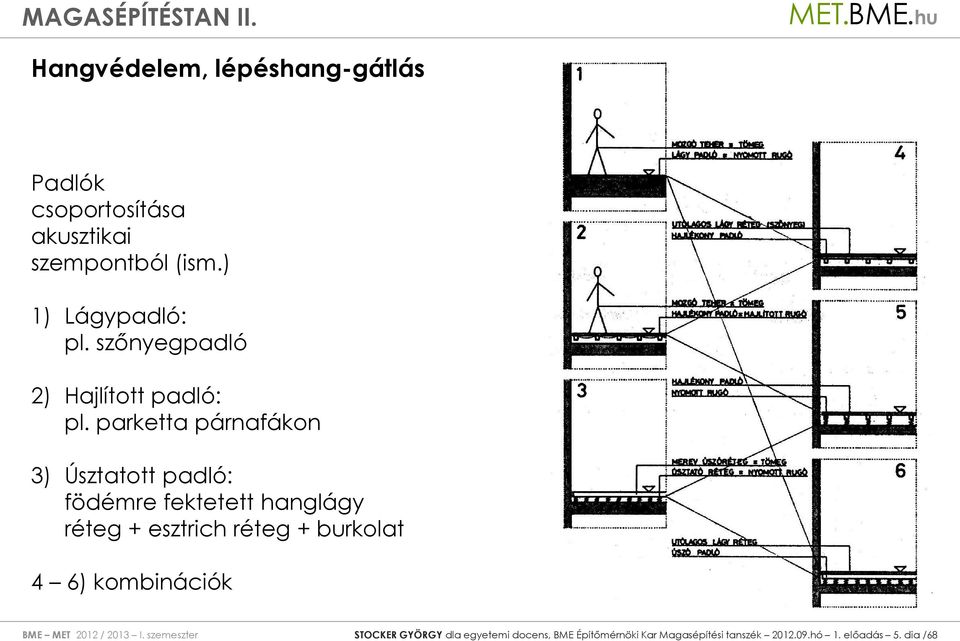

5 Hangvédelem, lépéshang-gátlás Padlók csoportosítása akusztikai szempontból (ism.) 1) Lágypadló: pl. szőnyegpadló 2) Hajlított padló: pl. parketta párnafákon 3) Úsztatott padló: födémre fektetett hanglágy réteg + esztrich réteg + burkolat 4 6) kombinációk BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 5. dia /68

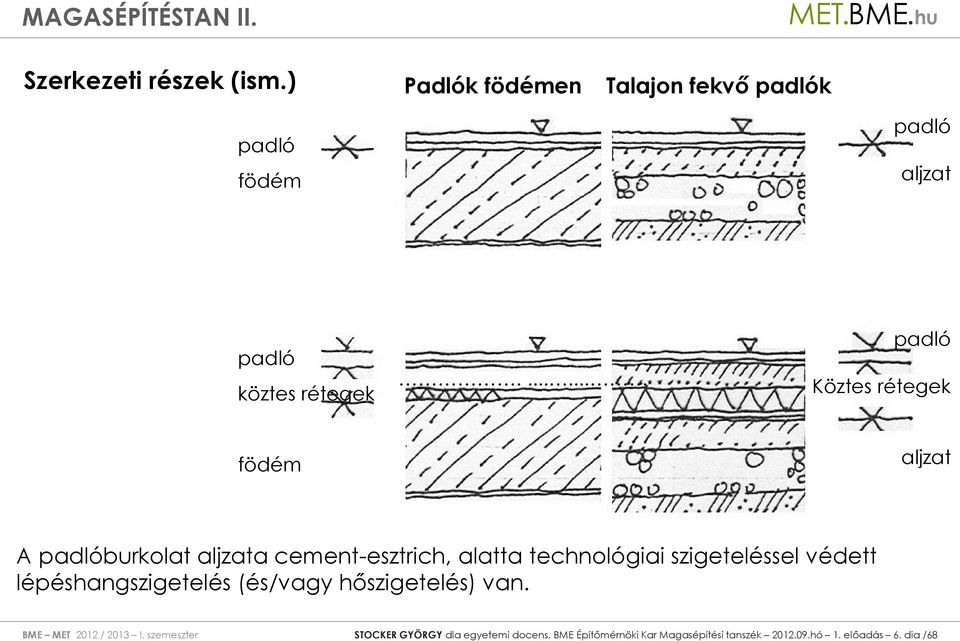

6 Szerkezeti részek (ism.) Padlók födémen Talajon fekvő padlók padló födém padló aljzat padló köztes rétegek padló Köztes rétegek födém aljzat A padlóburkolat aljzata cement-esztrich, alatta technológiai szigeteléssel védett lépéshangszigetelés (és/vagy hőszigetelés) van. BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 6. dia /68

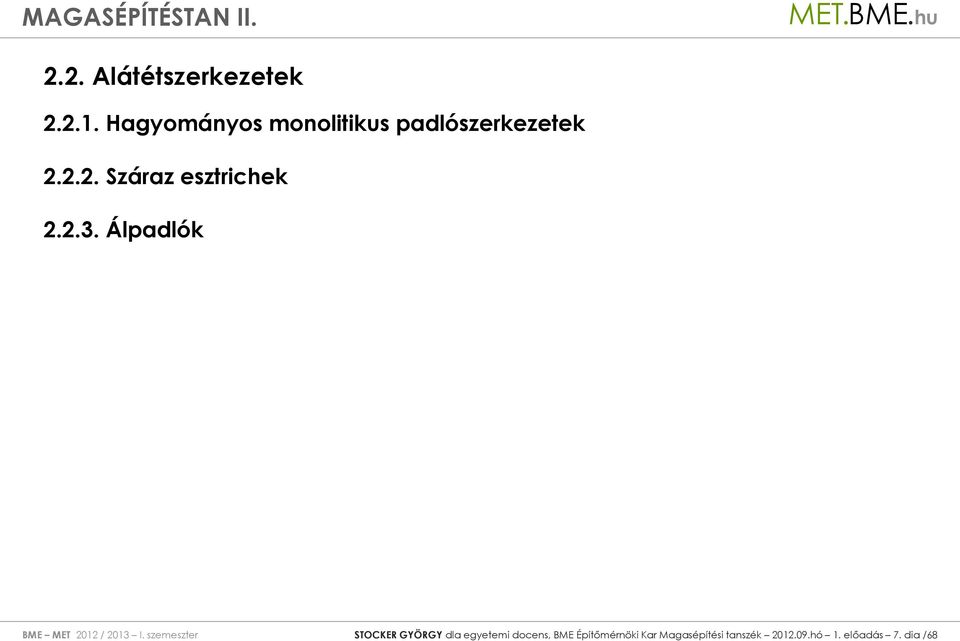

7 2.2. Alátétszerkezetek Hagyományos monolitikus padlószerkezetek Száraz esztrichek Álpadlók BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 7. dia /68

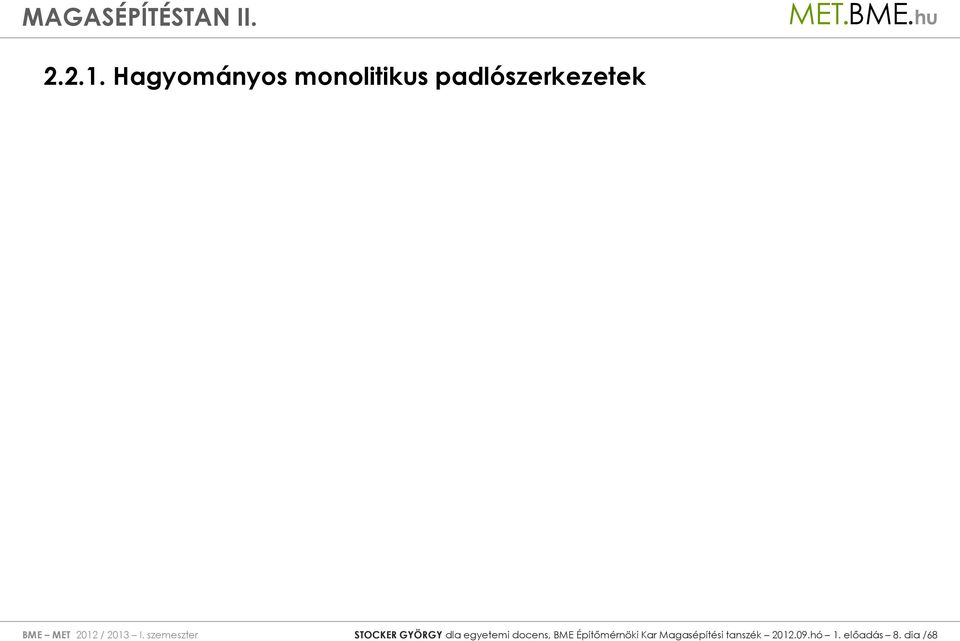

8 Hagyományos monolitikus padlószerkezetek BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 8. dia /68

9 Úsztatott padlók emeletközi födémen BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 9. dia /68

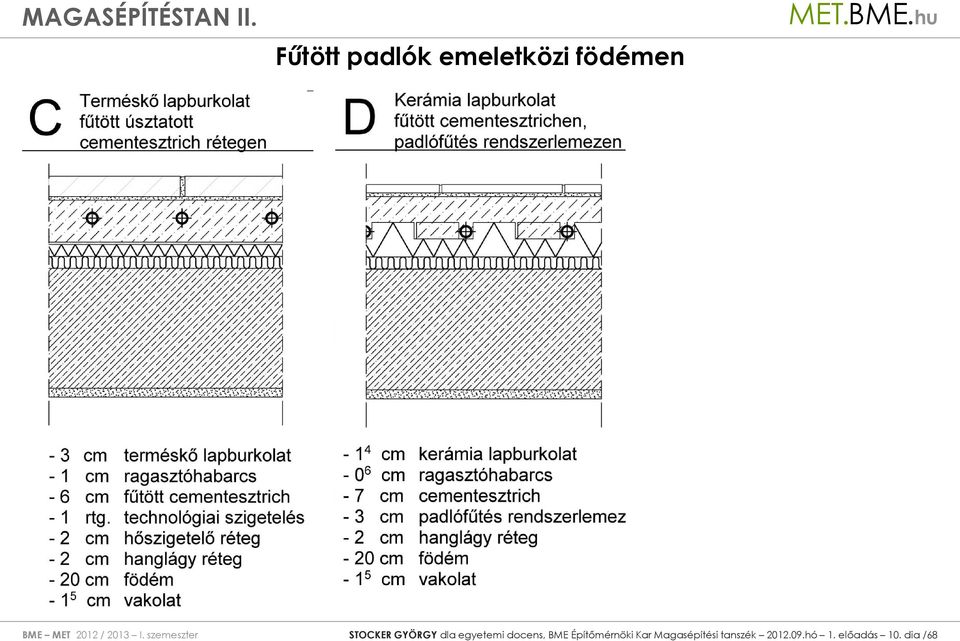

10 Fűtött padlók emeletközi födémen BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 10. dia /68

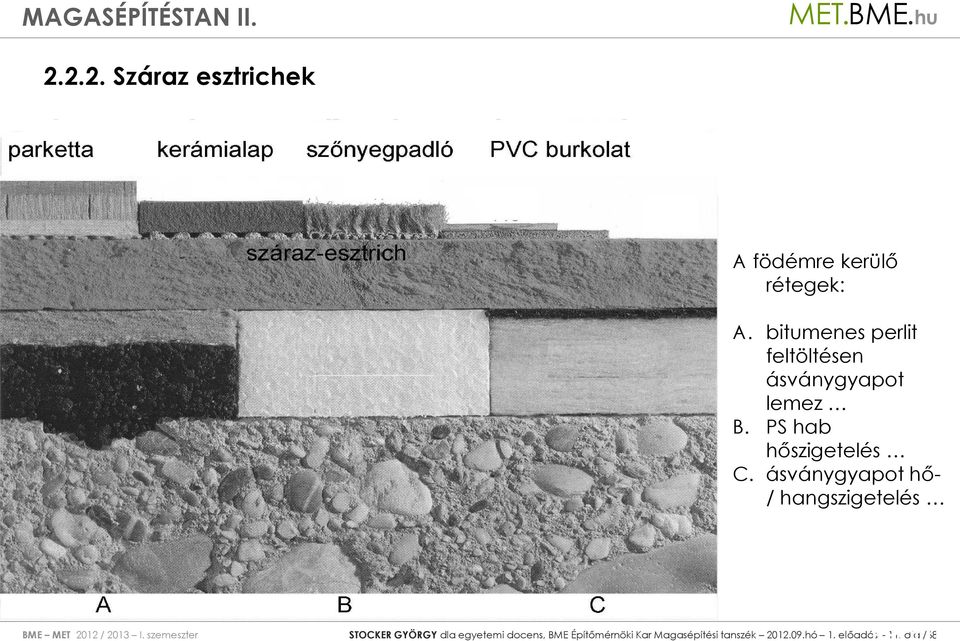

11 Száraz esztrichek A födémre kerülő rétegek: A. bitumenes perlit feltöltésen ásványgyapot lemez B. PS hab hőszigetelés C. ásványgyapot hő- / hangszigetelés EROLIT BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 11. dia /68

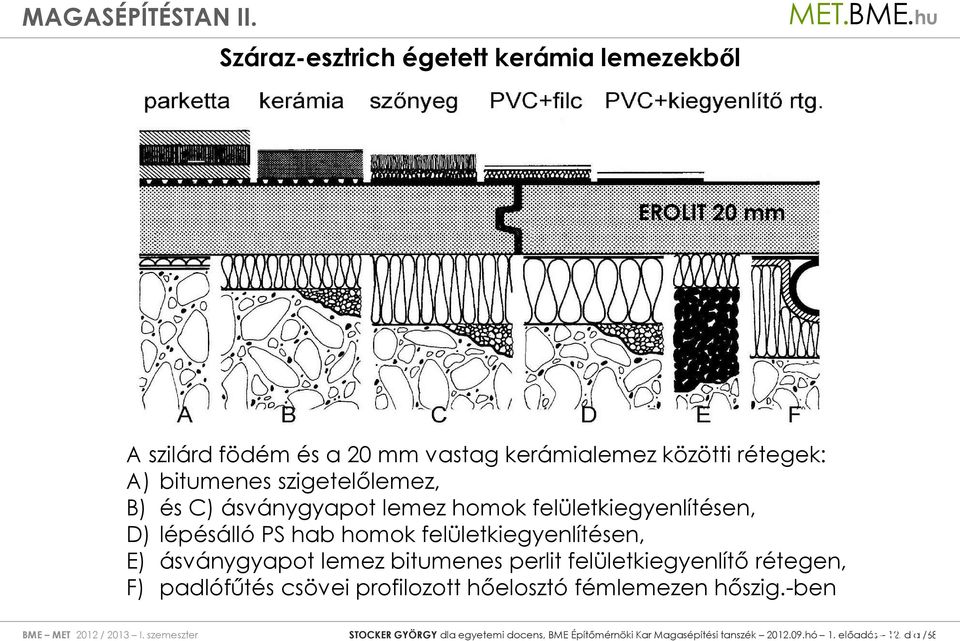

12 Száraz-esztrich égetett kerámia lemezekből EROLIT 20 mm A szilárd födém és a 20 mm vastag kerámialemez közötti rétegek: A) bitumenes szigetelőlemez, B) és C) ásványgyapot lemez homok felületkiegyenlítésen, D) lépésálló PS hab homok felületkiegyenlítésen, E) ásványgyapot lemez bitumenes perlit felületkiegyenlítő rétegen, F) padlófűtés csövei profilozott hőelosztó fémlemezen hőszig.-ben EROLIT BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 12. dia /68

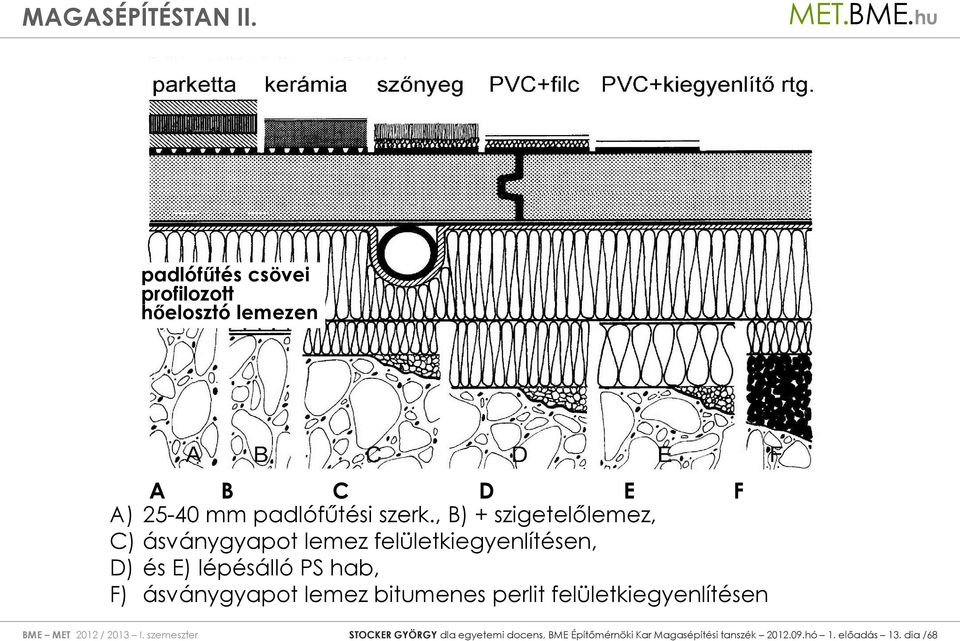

13 padlófűtés csövei profilozott hőelosztó lemezen A B C D E F A) mm padlófűtési szerk., B) + szigetelőlemez, C) ásványgyapot lemez felületkiegyenlítésen, D) és E) lépésálló PS hab, F) ásványgyapot lemez bitumenes perlit felületkiegyenlítésen BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 13. dia /68

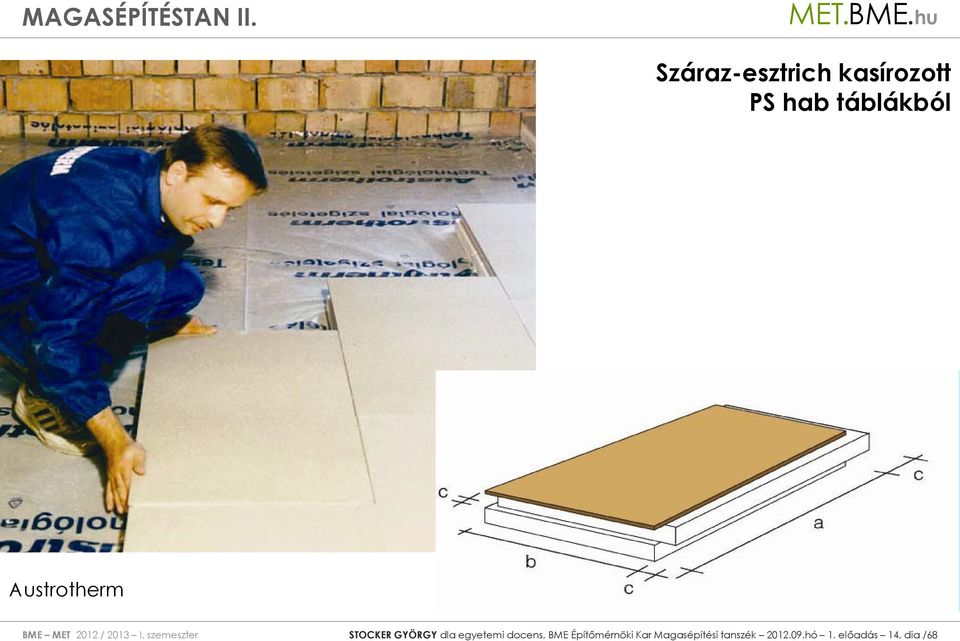

14 Száraz-esztrich kasírozott PS hab táblákból Austrotherm BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 14. dia /68

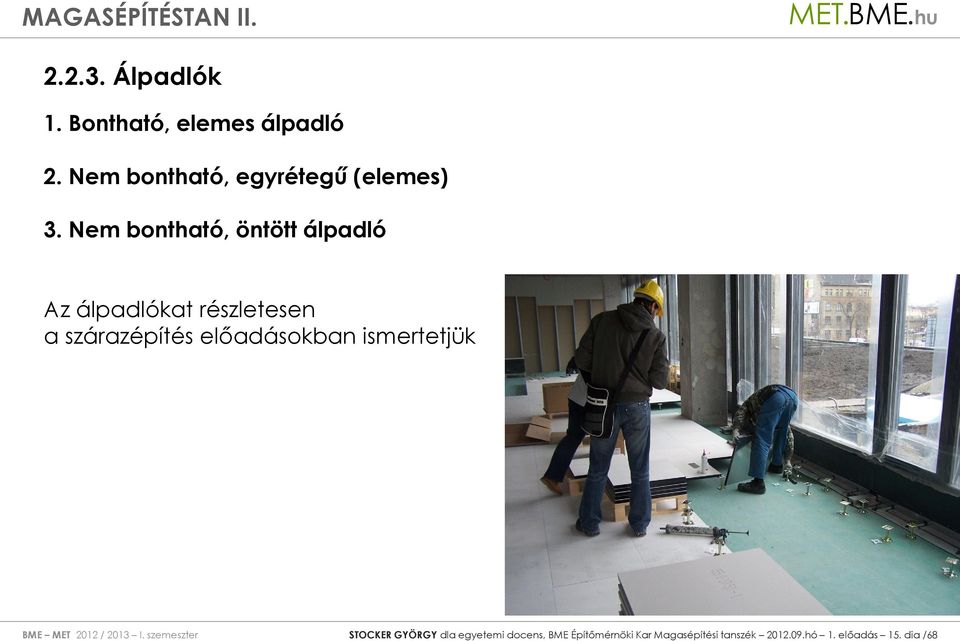

15 Álpadlók 1. Bontható, elemes álpadló 2. Nem bontható, egyrétegű (elemes) 3. Nem bontható, öntött álpadló Az álpadlókat részletesen a szárazépítés előadásokban ismertetjük BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 15. dia /68

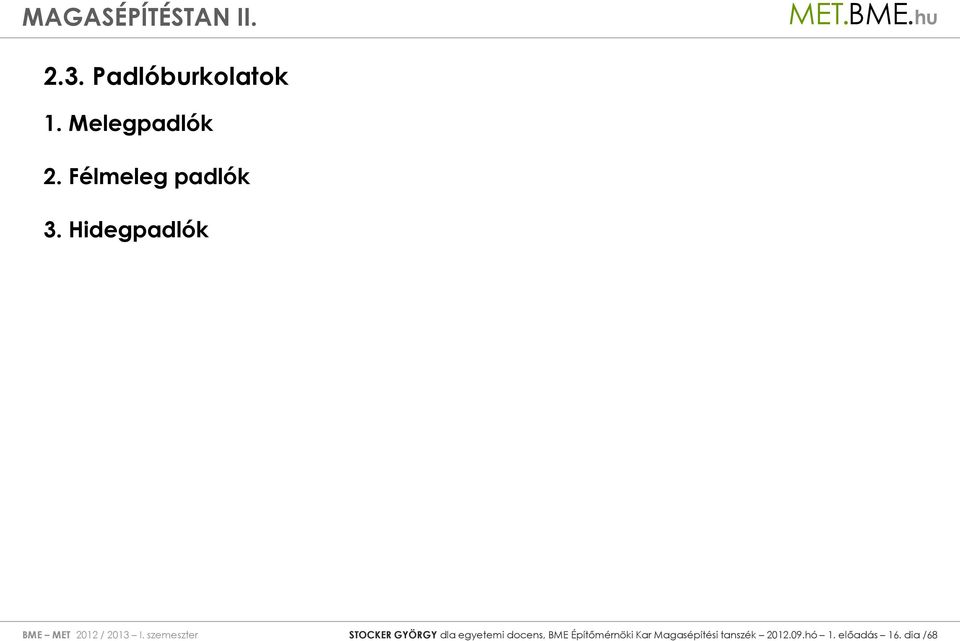

16 2.3. Padlóburkolatok 1. Melegpadlók 2. Félmeleg padlók 3. Hidegpadlók BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 16. dia /68

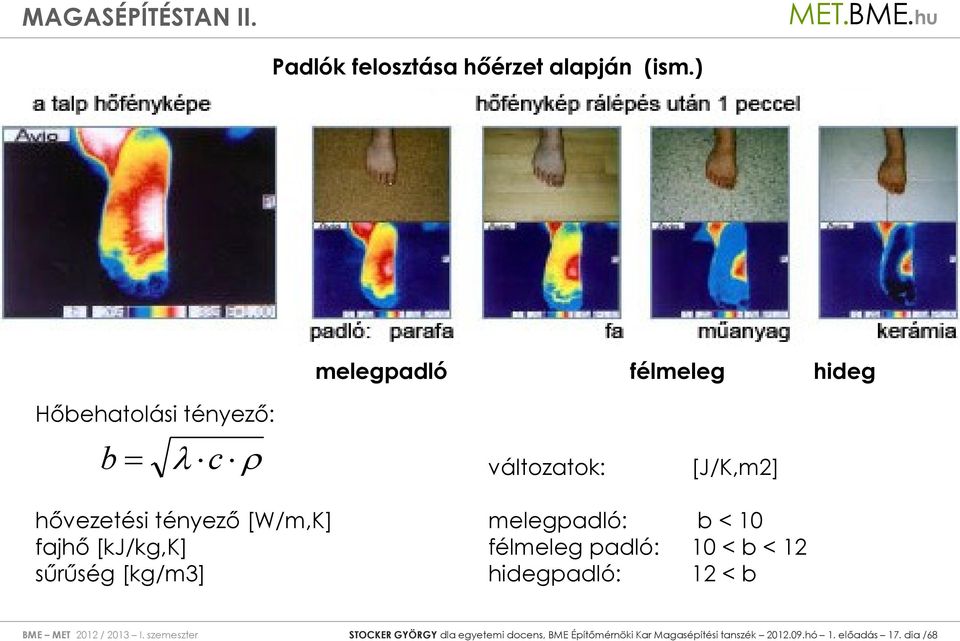

17 Padlók felosztása hőérzet alapján (ism.) melegpadló félmeleg hideg Hőbehatolási tényező: b c változatok: [J/K,m2] hővezetési tényező [W/m,K] melegpadló: b < 10 fajhő [kj/kg,k] félmeleg padló: 10 < b < 12 sűrűség [kg/m3] hidegpadló: 12 < b BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 17. dia /68

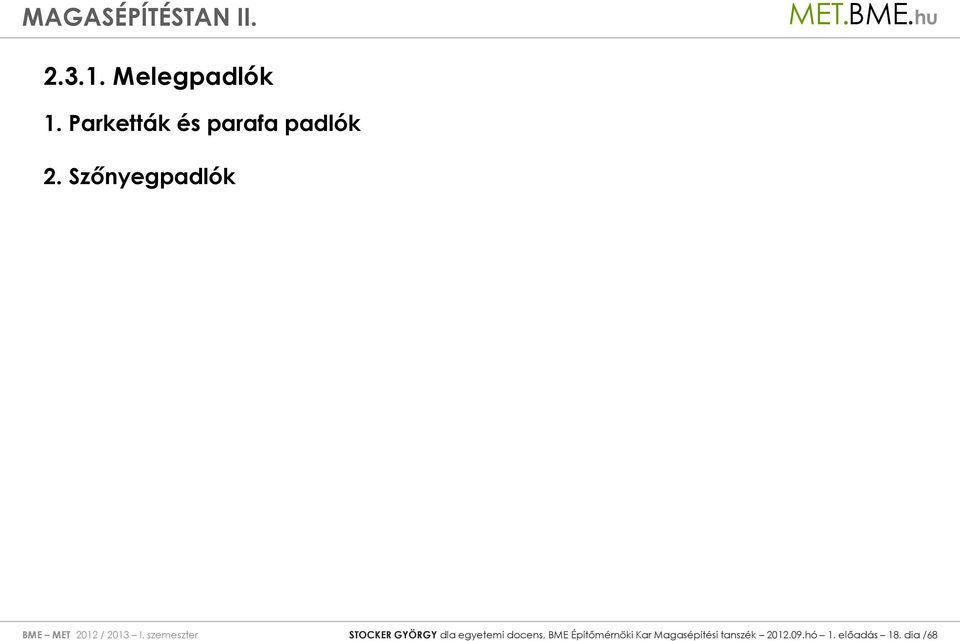

18 Melegpadlók 1. Parketták és parafa padlók 2. Szőnyegpadlók BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 18. dia /68

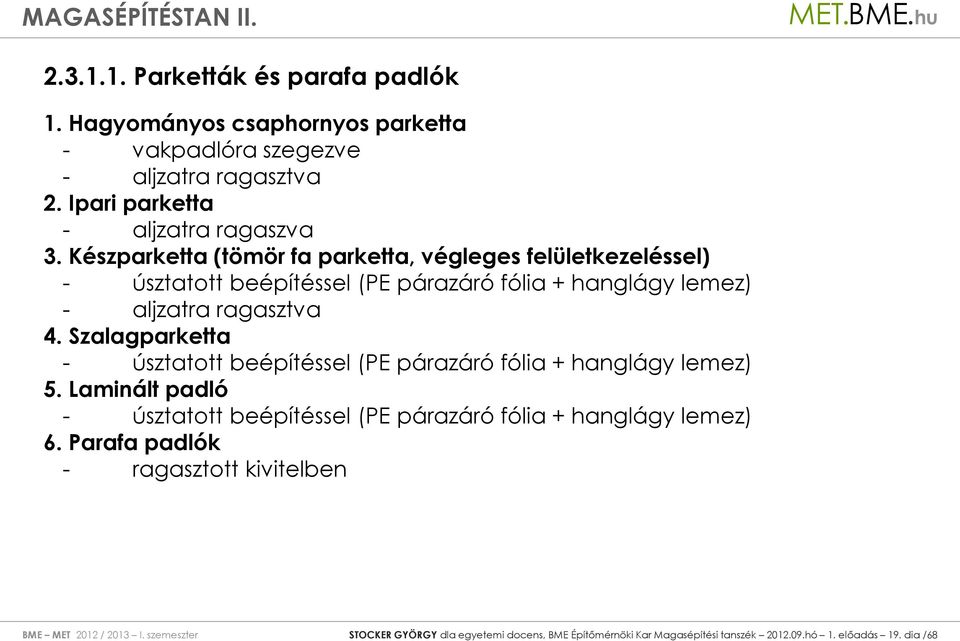

19 Parketták és parafa padlók 1. Hagyományos csaphornyos parketta - vakpadlóra szegezve - aljzatra ragasztva 2. Ipari parketta - aljzatra ragaszva 3. Készparketta (tömör fa parketta, végleges felületkezeléssel) - úsztatott beépítéssel (PE párazáró fólia + hanglágy lemez) - aljzatra ragasztva 4. Szalagparketta - úsztatott beépítéssel (PE párazáró fólia + hanglágy lemez) 5. Laminált padló - úsztatott beépítéssel (PE párazáró fólia + hanglágy lemez) 6. Parafa padlók - ragasztott kivitelben BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 19. dia /68

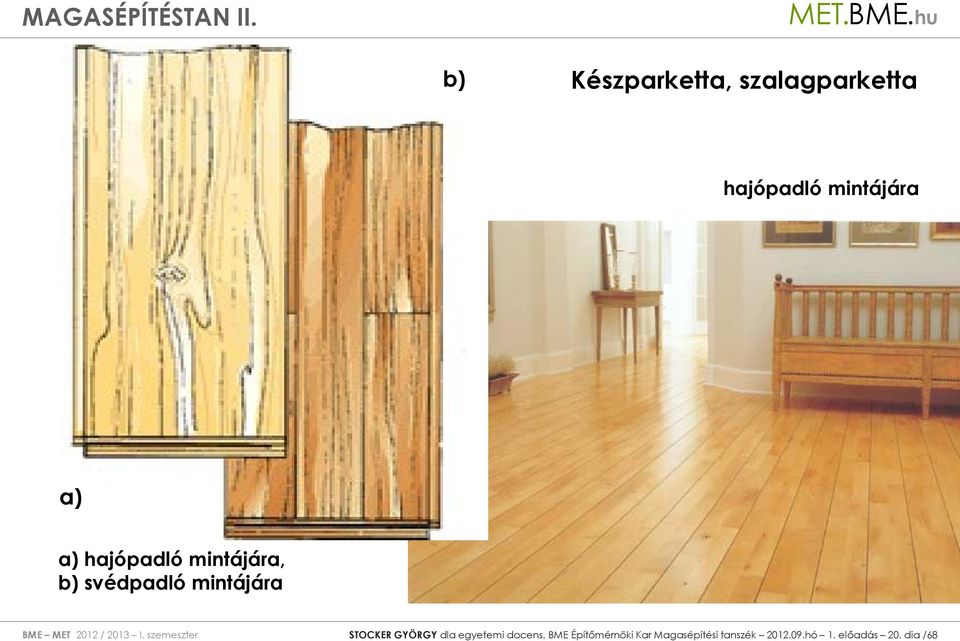

20 b) Készparketta, szalagparketta hajópadló mintájára A) a) a) hajópadló mintájára, b) svédpadló mintájára BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 20. dia /68

21 Készparketta Fektetési mód és színválaszték A szalagokat a hornyok folytonos összeragasztásával táblásítják. Önzáró peremcsatlakozásnál ez szükségtelen. BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 21. dia /68

22 Klikk önzáró peremcsatlakozás Bambusz parketta BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 22. dia /68

23 Laminált padlóburkolat Forrás: BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 23. dia /68

24 Laminált padló Lényege a famintázat foto-reprodukciója. A többrétegű nyomott-mintás papírt melamin-gyantával itatják át, hő és nyomás alatt a tömör rostlemezre sajtolják. Rendkívül strapabíró, 6-12 mm vastag burkolat. Nedves helyiségekbe nem építhető be! Az aljzat nedvességétől PE fólia védi, erre hablemez, padlófűtés esetén iszappapír kerül. BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 24. dia /68

25 Laminált padló Védelem görgős szék alatt BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 25. dia /68

26 Készparketta fektetése padlófűtés esetén Rétegfelépítés: 1. födémszerkezet 2. hangszigetelés 3. hangszigetelés felperemezése 4. technológiai szigetelés 5. cement-esztrich 6. fűtőcsövek 7. PE párazáró + iszappapír 1 mm 8. készparketta (v=15 mm) 9. szegélysáv 10. székléc BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 26. dia /68

27 Parafa padló- és falburkolat Paratölgy lemezek Padló önzáró peremcsatlakozása Falburkoló lapok BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 27. dia /68

28 Parafa BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 28. dia /68

29 Szőnyegpadlók 1. Gyártási technológia szerint - szőtt - tűzött - nemezelt 2. Kiszerelés szerint - tekercses - elemes 3. Fektetési mód szerint - szárazon fektetett - feszített - ragasztott BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 29. dia /68

30 Szőnyegpadlók Változatok: A. szőtt, B. tűzött, C. tűnemezelt A szőnyeg feszítése. Rétegfelépítés: feszített szőnyeg < 1 cm nemez-alátét 0,6 cm cement-esztrich 2,5 cm födémszerkezet mennyezetburkolat hőszigeteléssel lábazat: keményfa profilléc BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 30. dia /68

31 Hidegpadlók 1. Kerámia lapburkolatok - ágyazóhabarcsban - ragasztva 2. Kőlapburkolatok - ágyazóhabarcsban 3. GRES típusú lapburkolatok - ragasztva 4. Öntött padlók - terrazzo - műgyanta 5. Ipari padlók - kéregerősített beton - felületkeményített beton - műgyanta bevonat BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 31. dia /68

32 Kerámia lapburkolatok Villeroy and Boch hagyományos modern BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 32. dia /68

33 BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 33. dia /68

34 BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 34. dia /68

35 Kerámialappal burkolt fal és padló 1. födémszerkezet 2. lejtbeton 3. hő- / hangszigetelés 4. használati víz elleni szigetelés + csúsztató rtg. 5. vasalt cement-esztrich 6. ágyazó habarcs 7. kerámialap padlóburkolat 8. falszerkezet 9. vakolat 10. lábazati szigetelés 11. vakolathordó lemez 12. cementhabarcs 13. lábazati lap 14. kétfázisú hézagtömítés BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 35. dia /68

36 Lapkiosztási és látványterv BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 36. dia /68

37 Sarkok és dilatáció kialakítása lapburkolatoknál, profilokkal a) a) negatív sarok, b) pozitív sarok, c) fal- és padló csatl. hajlat, d) dilatációs hézag. c) d) b) Schlüter profilok BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 37. dia /68

38 Lapburkolat lerakása 1) 3) 5) 2) 4) 6) BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 38. dia /68

39 b) Hajlat- és idomelemek kontaktpadlónál c) a) a) hajlatelem beépítése, b) negatív sarok, c) pozitív sarok BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 39. dia /68

40 GRES lapburkolatok BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 40. dia /68

41 Ipari padló BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 41. dia /68

42 2.4. Padló rétegfelépítések speciális igényekre 1. Használati víz elleni szigetelés - vízálló fúgázás - burkolás közvetlenül kent vízszigetelésen - PVC vagy bitumenes lemez szigetelés készítése védő rétegekkel 2. Padlófűtés BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 42. dia /68

43 Használati víz elleni szigetelés Használati víz elleni szigetelés és védőfal nélkül, közvetlenül a külső falba vésett vízvezetékek tönkremenetelének következményei BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 43. dia /68

44 Használati víz elleni szigetelés Geometriai szabályok (ismétlés): A használati víz elleni szigetelés: teknőszigetelés. Felvezetése a falra, a berendezéshez igazodik. A lábazati szigetelés burkolattól mért magassága min. 20 cm. A küszöbnél ez 5 cm-re csökken. A szigetelést áttörő csöveket védőcsőbe szerelik, a szigetelést erre vezetik fel. BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 44. dia /68

45 Kent szigetelés + kontaktpadló: lábazat és lezárás küszöbnél FÜRDŐSZOBA ELŐSZOBA Schomburg, AQUAFIN-2K BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 45. dia /68

46 Kent szigetelés, víznyelő beépítése 1) kent szigetelés AQUAFIN-2K, 2) erősítő betét, 3) szorító perem, 4) lapragasztó, 5) fúgakitöltés, 6) tömítés Schomburg, AQUAFIN-2K BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 46. dia /68

47 Kent szigetelés Padló- és falszigetelés könnyűszerkezetes épületben Schomburg, AQUAFIN-2K BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 47. dia /68

48 Nedvességhatásnak kitett padló burkolása a) A perforált domborlemez a szigetelés fölött (Schlüter-TROBA) a vízelvezetést segíti. (fölső síkján fátyollal kasírozva a szerkezet biztonsága nő) s z i g e t e l é s szigetelés Schlüter-TROBA profillemez metszete b) A hajlatban a falszigetelést lábazati fémprofil támasztja meg. BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 48. dia /68

49 kent szigetelés MAGASÉPÍTÉSTAN II. (Schlüter- DITRA lemez) kent szigetelés A hátoldalán szövetkasírozású PE bordáslemez beköt az alapra felhordott ragasztóba. Téroldali felületére ragasztják a lapburkolatot. A bordáslemez így aljzatkiegyenlítő, repedésáthidaló funkciót lát el. A hátoldali bordák közötti légcsatornák a nedves alap kiszáradását segítik. A hajlatot PE fátyolsáv erősíti, melynek bolyhos felülete a ragasztó tapadását szolgálja. BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 49. dia /68

50 Kritikus helyek megerősítése Bűzzáras összefolyó beépítése A szigetelő-anyagos középrész alakváltozási képessége 50 %. kent szig. PE szalagok sarok-élek, hajlatsarkok, csőátvezetések, kialakításához, víznyelők beépítéséhez. Schlüter-KERDI szalagok BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 50. dia /68

51 Ipari és sport padlóburkolatok, üzemi víz elleni szigetelések BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 51. dia /68

52 Használati víz elleni szigetelés szigetelő lemezzel Rétegrend a falon: szigetelés felületkiegyenlítő rétegen, védőréteggel beszorító habarcs szigetelésvédő fal 10 cm csempeburkolat ragasztva 1 cm Rétegrend padlón: padlólap ragasztva 1 cm szűrőbeton 5 cm kasírozott felületszivárgó lemez szigetelés felületkiegyenlítő rétegen védőréteggel lejtbeton födémszerkezet BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 52. dia /68

53 Szigetelés szigetelő lemezzel (ism.) lejtés a felületen: 1,5 2 %, a burkolaton max. 1,5 %; faltőben a szig. lejtése 5 %; faltőben hajlatrögzítő: L 40/85 mm, 20 cm-ként rögzítve; szigetelés fölső éle mechanikai rögzítéssel (pl. 80 mm fóliabádog sávval); a szigetelést védőfal, ill. padlószerkezet védi. BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 53. dia /68

54 Rétegfelépítés 1. lap vastag ágyazó rétegbe rakva lap ragasztva 1. kerámia padlóburkolat 2. cement-esztrich 3.a 1 rtg. PE védőfólia 3.b 2 rtg. PE csúsztatóréteg 4. lemezes szigetelés 5. lépéshang-szig. nedvességre érzékeny 6. lejtbeton 7. födémszerkezet 8. vakolat 9. vasalt cement-eszrich lejtésadó rtg. 10. lépéshang szigetelés nedvességre nem érzékeny 13. ragasztó BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 54. dia /68

55 Rétegfelépítés 2. 5 lap vastag ágyazó rétegbe rakva lap vastag ágyazó rétegbe rakva 1. kerámia padlóburkolat 2. cement-esztrich 3.a 1. rtg PE védőfólia 3.b 2 rtg. PE csúsztatóréteg 4. lemezes szigetelés 5. lépéshang-szig. nedvességre érzékeny 6. lejtbeton 7. födémszerkezet 8. vakolat 9. vasalt cement-eszrich lejtésadó rtg. BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 55. dia /68

56 Rétegfelépítés 3. lap vastag ágyazó rétegbe rakva lap ragasztva 1. kerámia padlóburkolat 2. cement-esztrich 3.a 1 rtg. PE védőfólia 3.b 2 rtg. PE csúsztatóréteg 4. lemezes szigetelés 5. lépéshang-szig. nedvességre érzékeny 6. lejtbeton 7. födémszerkezet 8. vakolat 11. gőzzáró + kiegyenlítő rtg. 12. PVC padlóburkolat BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 56. dia /68

57 Lemezes használati víz elleni szigetelés: lábazat BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 57. dia /68

58 Lemezes használati víz elleni szigetelés: ajtóküszöb BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 58. dia /68

59 Lemezes használati víz elleni szigetelés: csőátvezetés BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 59. dia /68

60 Padlófűtés Padlófűtések két fő csoportja: melegvizes és elektromos fűtés a) Melegvizes padlófűtés csövei esztrichrétegbe ágyazva b) Elektromos padlófűtés Padlófűtés esetén is készül kiegészítő radiátor-fűtés. BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 60. dia /68

61 Padlófűtés, elvi lehetőségek Csövek elhelyezése: a) esztrich-rétegben b) hőszigetelésben, fölötte esztrich, c) hőszigetelésben, fölötte száraz-esztrich, d) felületfűtés e) légfűtés üreges padlóval. 1. esztrich 2. védőrtg. 3. beágyazott csövezés 4. hőszigetelés 5. befektetett csövezés 6. profilos hőszig. lemez 7. száraz-esztrich 8. acéllemez táblák 9. felületfűtő elemek 10. száraz-esztrich 11. üreges lemezek 12. meleg levegő BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 61. dia /68

62 Padlófűtés, változatok a) b) c) d) e) Melegvíz-fűtés: csövek profilozott hőszigetelő habtáblákon. Teherelosztó réteg: cement-esztrich. Burkolatok: a) kőlap, b) ragasztott parketta, c) kerámialap, d) szőnyegpadló, e) PVC padló A) B) C) Hőszigetelés alatti rétegváltozatok: A) + hőszigetelés, TN elleni szig. B) + hanglágy rtg. + domborlemez + homok + födém C) + hanglágy rtg. + födém BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 62. dia /68

63 Padlófűtés, változatok Fűtés: 1) csövezés Al. hőelosztó profillemezzel, 2) felületi fűtőelem Teherelosztó réteg: szárazesztrich. Padlóburkolatok: a) elasztikus lemez, b) szőnyegpadló, c) kerámialap 1) a) b) c) 2) a) b) c) Hőszigetelés alatt felületkiegyenlítő rtg. teherhordó szerkezet BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 63. dia /68

64 Talajon fekvő fűtött padló külön használati víz elleni szigeteléssel 1) fal 2) vakolat 3) kerámia falburkolat 4) szig. mech. rögzítése 5) fúgakitöltés 6) használati víz elleni szigetelés 7) rabicháló 8) lábazati lap 9) elasztikus fúgakitöltés 10) padlólap 11) ágyazó (ragasztó) rtg. 12) vasalt cement-esztrich 13) vasalat 14) csúsztató rtg. 15) esztrich fűtőcsövekkel 16) al. hőterelő lemez 17) hőszigetelés 18) TN. elleni szigetelés 19) padlóaljzat 20) fűtési csövek 21) szegélysáv 22) falszigetelés BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 64. dia /68

65 Austrotherm Padlófűtés Pogácsás lemez padlófűtés csövezéséhez BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 65. dia /68

66 Padlófűtés: csövek fektetése Átvezetés küszöbnél BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 66. dia /68

67 Sportpadló BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 67. dia /68

68 Irodalom 1. Dr. Széll Mária Magasépítéstan I. és II. elöadásanyagok 2. ÉTK Tervezési Téma Sorozat Burkolatok (Építésügyi Tájékoztatási Központ Kft. Magyar Építőipari Katalógus Szerkesztősége, Budapest, Frick, Knöll, Neumann, Weinbrenner: Baukonstruktionslehre 1. (B.G.Teubner Stutgart, ISBN ( és oldal) 5. Villeroy and Boch, Buchtal, Schlüter, Schomburg, MAPEI, 6. PROTEKTOR, AUSTROTHERM, ISOVER alkalmazástechnikai útmutatók BME MET 2012 / 2013 I. szemeszter STOCKER GYÖRGY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék hó 1. előadás 68. dia /68
