1 Behatolásérzékelő Termékleírás

2 2 Bosch Security Systems Tartalomjegyzék Bevezetés 3 Blue Line Series 6 Commercial Series 8 Professional Series 10 Classic Line 12 RADION vezeték nélküli 18 Speciális érzékelők 20

3 Behatolásérzékelők termékleírása 3 Biztonság, amiben bízhat Legyen szó az otthon, egy üzlet, egy bank, egy múzeum, egy vállalkozás vagy egy kormányzati épület biztonságáról, Ön megbízhatóságot vár el a rendszertől. Az évtizedes tapasztalattal és a kiváló minőségű és teljesítményű termékek iránti elkötelezettséggel a Bosch érzékelők a kategóriájuk legjobbjai a téves riasztások kiszűrésében és az észlelési teljesítmény tekintetében, miközben a telepítés időigénye és bonyolultsága minimális. A lakossági és üzleti felhasználók milliói bíznak a Bosch elsőrangú behatolásvédelmében. A Boscht a teljes biztonságtechnikai ipar a mozgásérzékelők globális szakértőjeként ismeri el. Ezt az elismerést azzal érdemeltük ki, hogy következetesen olyan termékeket kínálunk, amelyek a teljesítményt, megbízhatóságot, tartósságot és könnyű felszerelhetőséget helyezik előtérbe. A Bosch érzékelők teljesítik a világszerte érvényes szabványok követelményeit. A modern Bosch laboratóriumban gondoskodunk arról, hogy érzékelőink a tanúsítási szabványok legszigorúbb követelményeinek is megfeleljenek. A Bosch ezen felül saját, még magasabb igényeket támasztó vizsgálataival biztosítja, hogy az érzékelők gyakorlatilag érzéketlenek legyenek a környezeti zavarokra. Ennek eredményeképpen a téves riasztás elleni védelem és az érzékelési hatékonyság meghaladja bármely ország követelményeit. A Bosch érzékelői sehol a világon nem hagynak rejtekhelyet a behatolóknak, és nem tűrik a téves riasztást.

4 4 Bosch Security Systems Faltól-falig érő lefedettség Kiváló érzékelési hatékonyság Az azonnali feldolgozási (First Step Processing) technológia intelligens mozgáselemzést végez, így szinte azonnal reagál a behatolókra. Az érzékelők automatikusan igazodnak a környezethez a hőmérséklet-ingadozások kiegyenlítése révén, így a helyiségben uralkodó feltételektől függetlenül optimális teljesítményt nyújtanak. A nagyobb kihívást jelentő alkalmazásokhoz az érzékelőadatfúziós technológiával rendelkező modellek kifinomult szoftveres algoritmust alkalmaznak a több érzékelőből (mikrohullámú, hőmérséklet és fehérfény-szint) érkező jelek elemzéséhez, mellyel a biztonságtechnikai ipar legintelligensebb riasztási döntéseit hozzák meg. 0 2 m / 7 ft 4m / 13 ft 6 m / 20 ft 8 m / 26 ft 10 m / 33 ft 12 m / 40 ft 12 m / 40 ft 10 m / 33 ft 4 m / 13 ft 8 m / 26 ft 2.75 m / 9.0 ft 6 m / 20 ft 2.1 m / 7.5 ft 4m / 13 ft 2 m / 7 ft 0 2 m / 7 ft 4m / 13 ft 6 m / 20 ft 8 m / 26 ft 10 m / 33 ft 0 2 m / 7 ft 4m / 13 ft 6 m / 20 ft 8 m / 26 ft 10 m / 33 ft 12 m / 40 ft Nincs többé téves riasztás A Bosch érzékelői a mikrohullámú zajhoz alkalmazkodó jelfeldolgozást alkalmazzák annak érdekében, hogy gond nélkül megkülönböztessék az emberi mozgást a téves riasztási forrásoktól, például a mennyezeti ventilátortól vagy függesztett tábláktól. A fokozott megbízhatóság érdekében a két szenzor egymástól függetlenül dolgozza fel a PIR és a mikrohullámú Doppler-radar jeleit és csak ezek egyezősége esetén lép működésbe a jelfogó. A lezárt optikai kamra szintén megakadályozza, hogy légáramlatok és rovarok befolyásolják az érzékelő működését. A Bosch kisállatok elleni immunitási technológiája bármely alkalmazás esetén optimális érzékenységet biztosít. Minimális idő a létra tetején A Bosch érzékelői számos egyedi kialakítási jellemzővel rendelkeznek, melyek segítségével a munka gyorsabban és megbízhatóbb módon végezhető el. A kétrészes, önzáró burkolat miatt nincs többé elhagyott csavar, a lezáráshoz pedig egyszerűen csak be kell pattintani. A beépített kéttengelyű vízszintezővel megszűnik a megfelelő beállítással kapcsolatos találgatás, és eggyel kevesebb szerszám szükséges. A levehető, hézagmentes, megdöntött csatlakozó másodpercekre csökkenti a beszereléshez szükséges időt, és megakadályozza a helytelen bekötést, hogy ne kelljen ezért később szerelőt hívni. Az elülső burkolatba szerelt optikai és elektronikai egységeket védőburkolattal zárták le, amely megakadályozza a felszerelés alatti sérülést. A rugalmas szerelési magasság miatt az érzékelő elhelyezése könnyű, és anélkül kap hézagmentes illeszkedést, hogy bármilyen optikai vagy elektronikai átalakítást szükséges lenne helyben elvégeznie. Kiválasztható kisállat-immunitás Csak a Bosch egyedülálló technológiája teszi lehetővé a felszereléskor a kisállat-immunitás szükség szerinti beés kikapcsolását. Használja ugyanazt a típust többféle alkalmazásra egyszerűen állítsa be, hogy van-e kisállat vagy nincs! A kisállatimmunitás beállításával minimálisra csökken a kisállatok (max. 40 kg-ig) által okozott bosszantó téves riasztások száma, így csak a valós riasztásokkal kell foglalkozni.

5 Behatolásérzékelők termékleírása 5 Ideális bármilyen alkalmazáshoz Az intelligens mozgásérzékelés finom egyensúlyt jelent a valódi behatolásra való reagálás és a költséges téves riasztási források figyelmen kívül hagyása között. A Bosch a megbízhatóság és a gyors érzékelés mércéjét jelentő érzékelők választékát kínálja. Mozgásérzékelőink a lakóépületektől kezdve, a nagy kereskedelmi épületeken át a fokozott biztonságú létesítményekig gyakorlatilag bármely alkalmazás követelményeinek megfelelnek. Többféle kihívást is képesek leküzdeni, így például az erős huzatot, a mozgó tárgyakat és a háziállatok jelenlétét. Teljes kínálatunk tartalma: Passzív infravörös (PIR) és TriTech (Kombinált PIR és mikrohullámú Doppler-radar) Nagy hatótávolságú 360 -os, mennyezetre szerelhető Pet Friendly Kilépéskérő PIR Üvegtörés-érzékelő Szeizmikus és ütésérzékelő Infrasorompó Vezeték nélküli kommunikáció

6 6 Bosch Security Systems Blue Line Gen2 Series Az érzékelés hatalom PIR Normál Pet Friendly Quad PIR Leírás ISC BPR2 W12 ISC BPR2 WP12 ISC BPQ2 W12 Áttekintés Alkalmazás típusa Lakóépületektől kis üzletekig Alkalmazás kockázati szintje Kicsitől közepes kockázatig Közepes kockázat Környezet * Normál Összetett Műszaki adatok Optikai jellemzők 77 zónás Fresnel-lencsék Lefedettség/hatótávolság 12 x 12 m Szerelési magasság 2,2 m és 2,75 m között Üzemi hőmérséklet ** 30 és +55 C között Üzemi feszültség 9 15 VDC Áramfelvétel (jellemző) 10 ma Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás 4,5 kg 20 kg 4,5 kg Lefedési minta Riasztásmemória Riasztókimenet LED-es kijelző Kék Kitakarás elleni védelem Szabotázsvédelem Rovar és por elleni védelem Telepítés Kétrészes kialakítás Önzáró burkolat Cserélhető szerelőaljzat Vízszintmérő Eltávolítható megdöntött csatlakozók LED engedélyezése/tiltása Kisállat-immunitás engedélyezése/ tiltása Lefelé nézés engedélyezése/letiltása Kapcsolható érzékelési minták Állítható PIR-érzékenység Automatikus Mikrohullámú Doppler hatótávolságának beállítása Rugalmas szerelési magasság Felületi, félig süllyesztett, sarokba Telepítési kellékek B328 gömbcsuklós konzol, B335 elfordítható fali konzol, B338 mennyezeti konzol Távoli sétateszt Távoli önteszt Minősítés Tanúsítványok/besorolások AFNOR, CCC, CE, EN Grade 2, INCERT, UL * Az összetett környezet olyan helyiségeket tartalmaz, ahol téves riasztást okozó források találhatók, mint például: légkondicionáló csatornái, erős huzat hideg vagy meleg levegő által, lassan mozgó tárgyak, például függönyök, növények vagy a mennyezetről lógó táblák, olyan ventilátor, amely a rendszer aktív állapotában működhet, padlófűtés, 30 -ot meghaladó hőmérséklet, erős fehér fénynek kitett érzékelő (autó fényszórója, kivilágítás, közvetlen napfény stb.) ** UL-listázott alkalmazásoknál az üzemi tartomány 0 és 49 közé esik; beltéri használat

7 Behatolásérzékelők termékleírása 7 TriTech (PIR + MW) Normál Pet Friendly Leírás ISC BDL2 W12x ISC BDL2 WP12x ISC BDL2 WP6x Áttekintés Alkalmazás típusa Lakóépületektől kis üzletekig Alkalmazás kockázati szintje Kicsitől közepes kockázatig Környezet * Összetett Műszaki adatok Optikai jellemzők 77 zónás Fresnel-lencsék Lefedettség/hatótávolság 12 x 12 m 6 x 6 m Szerelési magasság 2,2 m és 2,75 m között Üzemi hőmérséklet ** 30 és +55 C között Üzemi feszültség 9 15 VDC Áramfelvétel (jellemző) 10 ma Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás 4,5 kg 45 kg Lefedési minta Riasztásmemória Riasztókimenet LED-es kijelző Kék Kitakarás elleni védelem Szabotázsvédelem Rovar és por elleni védelem Szerelés Kétrészes kialakítás Önzáró burkolat Cserélhető szerelőaljzat Vízszintmérő Eltávolítható megdöntött csatlakozók LED engedélyezése/tiltása Kisállat-immunitás engedélyezése/tiltása Lefelé nézés engedélyezése/letiltása Kapcsolható érzékelési minták Állítható PIR-érzékenység Automatikus Mikrohullámú Doppler hatótávolságának beállítása Rugalmas szerelési magasság Felületi, félig süllyesztett, sarokba Telepítési kellékek B328 gömbcsuklós konzol, B335 elfordítható fali konzol, B338 mennyezeti konzol Távoli sétateszt Távoli önteszt Minősítés Tanúsítványok/besorolások AFNOR, CCC, CE, EN Grade 2, IC, INCERT, UL

8 8 Bosch Security Systems Commercial Series Biztos érzékelés. Garantált megbízhatóság. TriTech (PIR + MW) Normál Új Kitakarás elleni védelem Új Leírás ISC CDL1 W15x ISC CDL1 WA15x Áttekintés Alkalmazás típusa Kicsitől közepes üzletekig Alkalmazás kockázati szintje Közepes kockázat Nagy kockázat Környezet * Összetett Műszaki adatok Optikai jellemzők Fresnel-lencsék Lefedettség/hatótávolság 15 x 15 m Szerelési magasság 2,3 m és 2,75 m között Üzemi hőmérséklet ** 30 és +55 C között Üzemi feszültség 9 15 VDC Áramfelvétel (jellemző) 10 ma Áramfelvétel (maximális) Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Mozgásfigyelő Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás 4,5 kg Riasztásmemória Riasztókimenet NC (Form B) PIR-felügyelet Mikrohullámú felügyelet LED-es kijelző Kék Kitakarás elleni védelem Szabotázsvédelem Rovar és por elleni védelem Telepítés Kétrészes kialakítás Önzáró burkolat Cserélhető szerelőaljzat Vízszintmérő Eltávolítható megdöntött csatlakozók Választható PIR-érzékenység Magas (EN Grade 3), Magas (EN Grade 2), alacsony alacsony (EN Grade 2) Célra állítható optika Cserélhető optika LED engedélyezése/tiltása Lefelé nézés engedélyezése/letiltása Kapcsolható érzékelési minták Állítható PIR-érzékenység Igen Mikrohullámú Doppler hatótávolságának beállítása Rugalmas szerelési magasság Felületi, félig süllyesztett, sarokba Telepítési kellékek B328 gömbcsuklós konzol, B335 elfordítható fali konzol, B338 mennyezeti konzol Távoli sétateszt Távoli önteszt Minősítés Tanúsítványok/besorolások AFNOR, CCC, CE, EN Grade 3, FCC, IC, INCERT, UL, VdS * Az összetett környezet olyan helyiségeket tartalmaz, ahol téves riasztást okozó források találhatók, mint például: légkondicionáló csatornái, erős huzat hideg vagy meleg levegő által, lassan mozgó tárgyak, például függönyök, növények vagy a mennyezetről lógó táblák, olyan ventilátor, amely a rendszer aktív állapotában működhet, padlófűtés, 30 -ot meghaladó hőmérséklet, erős fehér fénynek kitett érzékelő (autó fényszórója, kivilágítás, közvetlen napfény stb.) ** UL-listázott alkalmazásoknál az üzemi tartomány 0 és 49 közé esik; beltéri használat

9 Behatolásérzékelők termékleírása 9

10 10 Bosch Security Systems Professional Series Intelligens mozgásérzékelés PIR TriTech (PIR + MW) Normál Kitakarás elleni védelem Normál Leírás ISC PPR1 W16 ISC PPR1 WA16x ISC PDL1 W18x Áttekintés Alkalmazás típusa Kicsitől nagy üzletekig Alkalmazás kockázati szintje Közepes kockázat Nagy kockázat Közepes kockázat Környezet * Normál Összetett Műszaki adatok Optikai jellemzők 86 zóna Lefedettség/hatótávolság 16 x 21 m 8 x 10 m 2,1 m és 3,0 m között 30 és +55 C között 18 x 25 m 8 x 10 m Szerelési magasság Üzemi hőmérséklet ** Üzemi feszültség 9 15 VDC Áramfelvétel (jellemző) 10 ma 18 ma 13 ma Áramfelvétel (maximális) 15 ma 26 ma 25 ma Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Szerelés Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás 4,5 kg Riasztásmemória Riasztókimenet LED-es kijelző Kék Kék, sárga, vörös Kitakarás elleni védelem (csak MW) Szabotázsvédelem Burkolat, fal Rovar és por elleni védelem Kétrészes kialakítás Önzáró burkolat Cserélhető szerelőaljzat Vízszintmérő Eltávolítható megdöntött csatlakozók LED engedélyezése/tiltása Kisállat-immunitás engedélyezése/ tiltása Lefelé nézés engedélyezése/letiltása Kapcsolható lefedettségi területek Állítható PIR-érzékenység Mikrohullámú Doppler hatótávolságának beállítása Rugalmas szerelési magasság Felületi, félig süllyesztett, sarokba Telepítési kellékek B328 gömbcsuklós konzol, B335 elfordítható fali konzol, B338 mennyezeti konzol Távoli sétateszt Távoli önteszt Minősítés Tanúsítványok/besorolások AFNOR, CCC, CE, EN Grade 2, FCC, IC, INCERT, UL AFNOR, CE, EN Grade 3, FCC, IC, INCERT, UL AFNOR, CCC, CE, EN Grade 2, FCC, IC, INCERT, UL * Az összetett környezet olyan helyiségeket tartalmaz, ahol téves riasztást okozó források találhatók, mint például: légkondicionáló csatornái, erős huzat hideg vagy meleg levegő által, lassan mozgó tárgyak, például függönyök, növények vagy a mennyezetről lógó táblák, olyan ventilátor, amely a rendszer aktív állapotában működhet, padlófűtés, 30 -ot meghaladó hőmérséklet, erős fehér fénynek kitett érzékelő (autó fényszórója, kivilágítás, közvetlen napfény stb.) ** UL-listázott alkalmazásoknál az üzemi tartomány 0 és 49 közé esik; beltéri használat

11 TriTech (PIR + MW) Kitakarás elleni védelem Függöny Behatolásérzékelők termékleírása 11 Kitakarás elleni védelem, függöny Leírás ISC PDL1 WA18x ISC PDL1 WC30x ISC PDL1 WAC30x Áttekintés Alkalmazás típusa Kicsitől nagy üzletekig Kicsitől nagy üzletekig Kicsitől nagy üzletekig Alkalmazás kockázati szintje Nagy kockázat Közepes kockázat Nagy kockázat Környezet * Összetett Összetett Összetett Műszaki adatok Optikai jellemzők 86 zóna Fresnel-függöny Fresnel-függöny Lefedettség/hatótávolság 18 x 25 m 8 x 10 m 30 x 3 m 30 x 3 m Szerelési magasság 2,1 m és 3,0 m között Üzemi hőmérséklet ** 30 és +55 C között Üzemi feszültség 9 15 VDC Áramfelvétel (jellemző) 18 ma 18 ma 18 ma Áramfelvétel (maximális) 26 ma 26 ma 26 ma Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás 4,5 kg 4,5 kg Riasztásmemória Riasztókimenet LED-es kijelző Kék, sárga, vörös Kitakarás elleni védelem Szabotázsvédelem Burkolat, fal Rovar és por elleni védelem Telepítés Kétrészes kialakítás Önzáró burkolat Cserélhető szerelőaljzat Vízszintmérő Eltávolítható megdöntött csatlakozók LED engedélyezése/tiltása Kisállat-immunitás engedélyezése/ tiltása Lefelé nézés engedélyezése/letiltása Kapcsolható lefedettségi területek Állítható PIR-érzékenység Mikrohullámú Doppler hatótávolságának beállítása Rugalmas szerelési magasság Felületi, félig süllyesztett, sarokba Telepítési kellékek B328 gömbcsuklós konzol, B335 elfordítható fali konzol, B338 mennyezeti konzol Távoli sétateszt Távoli önteszt Minősítés Tanúsítványok/besorolások AFNOR, CE, EN Grade 2, FCC, IC, INCERT, UL AFNOR, CE, EN Grade 3

12 12 Bosch Security Systems Classic Line Nagy hatótávolság PIR Nagy hatótávolságú Leírás DS778 DS794Z Áttekintés Alkalmazás típusa Nagy üzletek Alkalmazás kockázati szintje Közepes kockázat Környezet * Normál Műszaki adatok Optikai jellemzők Célra állítható tükör Tükör Lefedettség/hatótávolság 61 x 3 m 61 x 4,5 m 24 x 16 m Szerelési magasság 2 m és 2,6 m között 2,3 m és 5 m között Üzemi hőmérséklet ** 40 és +50 C között Üzemi feszültség 6 15 VDC Áramfelvétel (jellemző) Áramfelvétel (maximális) 18 ma Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Motion Analyzer II jelfeldolgozás Mozgásfigyelő Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás Lefedési minta Riasztásmemória Riasztókimenet NC/NO (Form C) PIR-felügyelet Mikrohullámú felügyelet LED-es kijelző Piros Kitakarás elleni védelem Szabotázsvédelem Burkolat Rovar és por elleni védelem Szerelés Kétrészes kialakítás Önzáró burkolat Forgópántos szerelőaljzat Célra állítható optika Vízszintes ±10 Függőleges ±2 és 18 között Cserélhető optika Kapcsolható lefedettségi területek Nappali/éjszakai mód engedélyezése/ tiltása LED engedélyezése/tiltása Lefelé nézés engedélyezése/letiltása Választható ÉS/VAGY kapu Állítható PIR-érzékenység Mikrohullámú Doppler hatótávolságának beállítása Állítható időzített relékimenet Rugalmas szerelési magasság Falra, sarokba Felületi, sarokba Telepítési kellékek B328 gömbcsuklós konzol, B334 elfordítható fali konzol, B338 mennyezeti konzol B334 elfordítható fali konzolt tartalmazza, OA120 2 tükör Távoli sétateszt Távoli önteszt Minősítés Tanúsítványok/besorolások UL, CE * Az összetett környezet olyan helyiségeket tartalmaz, ahol téves riasztást okozó források találhatók, mint például: légkondicionáló csatornái, erős huzat hideg vagy meleg levegő által, lassan mozgó tárgyak, például függönyök, növények vagy a mennyezetről lógó táblák, olyan ventilátor, amely a rendszer aktív állapotában működhet, padlófűtés, 30 -ot meghaladó hőmérséklet, erős fehér fénynek kitett érzékelő (autó fényszórója, kivilágítás, közvetlen napfény stb.) ** UL-listázott alkalmazásoknál az üzemi tartomány 0 és 49 közé esik; beltéri használat

13 Behatolásérzékelők termékleírása 13 TriTech (PIR + MW) Nagy hatótávolságú Kültéri Leírás DS720i OD850 Áttekintés Alkalmazás típusa Közepestől nagy üzletekig Lakóépületektől nagy üzletekig Alkalmazás kockázati szintje Közepestől nagy kockázatig Közepes kockázat Környezet * Összetett Összetett Műszaki adatok Optikai jellemzők Tükör 42 zónás Fresnel-lencsék Lefedettség/hatótávolság 91 x 4,5 m 27 x 21 m 15 x 15 m Szerelési magasság 2,3 m és 3 m között 2,1 m és 2,7 m között Üzemi hőmérséklet ** 30 és +50 C között 30 és +55 C között Üzemi feszültség 9 15 VDC VDC Áramfelvétel (jellemző) 32 ma 22 ma Áramfelvétel (maximális) 60 ma 62 ma Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Motion Analyzer II jelfeldolgozás Mozgásfigyelő Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás Lefedési minta Riasztásmemória Riasztókimenet NC/NO (Form C) 2x NC/NO (Form C) PIR-felügyelet Mikrohullámú felügyelet LED-es kijelző Vörös, zöld, sárga Vörös, zöld Kitakarás elleni védelem Szabotázsvédelem Burkolat, fal Burkolat Rovar és por elleni védelem Szerelés Kétrészes kialakítás Önzáró burkolat Forgópántos szerelőaljzat Célra állítható optika Cserélhető optika Kapcsolható lefedettségi területek Nappali/éjszakai mód engedélyezése/ tiltása LED engedélyezése/tiltása Lefelé nézés engedélyezése/letiltása Választható ÉS/VAGY kapu Állítható PIR-érzékenység Mikrohullámú Doppler hatótávolságának beállítása Állítható időzített relékimenet Rugalmas szerelési magasság Fali, mennyezeti, nyolcszögű elektromos dobozba Fali, mennyezeti Telepítési kellékek B334 elfordítható fali konzolt tartalmazza, OA120 2 tükör B328 gömbcsuklós konzol, B334 elfordítható fali konzol, B338 mennyezeti konzol Távoli sétateszt Távoli önteszt Minősítés Tanúsítványok/besorolások UL CE, UL

14 14 Bosch Security Systems Classic Line Mennyezetre szerelhető PIR Függöny Széles látószögű Lapos profilú mennyezeti Leírás ISN CC1 100N ISN CC1 50W DS936 DS937 Áttekintés Alkalmazás típusa Közepestől nagy Kicsitől közepes üzletekig üzletekig Lakóépületektől kis üzletekig Alkalmazás kockázati szintje Kicsitől közepes kockázatig Környezet * Normál Műszaki adatok Optikai jellemzők Tükör Fresnel-lencsék Lefedettség/hatótávolság 30 x 2,8 m 14 x 14 m 7,5 m x m x 360 Szerelési magasság 2,0 m és 3,6 m 2,4 m és 3,6 m 2,5 m és 5 m között között között Üzemi hőmérséklet ** 30 C és +50 C 10 C és +49 C 20 C és +50 C között között között Üzemi feszültség 9 28 VDC VDC Áramfelvétel (jellemző) Áramfelvétel (maximális) 25 ma 20 ma Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Motion Analyzer II jelfeldolgozás Mozgásfigyelő Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás Lefedési minta Riasztásmemória Riasztókimenet NC/NO (Form C) NC (Form B) PIR-felügyelet Mikrohullámú felügyelet LED-es kijelző Piros Vörös, sárga Kitakarás elleni védelem Szabotázsvédelem Burkolat Rovar és por elleni védelem Szerelés Kétrészes kialakítás Önzáró burkolat Forgópántos szerelőaljzat Célra állítható optika Függőleges 33 Függőleges 30 Rotációs ±15 Cserélhető optika Kapcsolható lefedettségi területek LED engedélyezése/tiltása Lefelé nézés engedélyezése/letiltása Választható ÉS/VAGY kapu Állítható PIR-érzékenység Mikrohullámú Doppler hatótávolságának beállítása Állítható időzített relékimenet Rugalmas szerelési magasság Mennyezet Mennyezet: felületi Telepítési kellékek Távoli sétateszt Távoli önteszt Minősítés Tanúsítványok/besorolások UL CCC, CE, UL CE, UL * Az összetett környezet olyan helyiségeket tartalmaz, ahol téves riasztást okozó források találhatók, mint például: légkondicionáló csatornái, erős huzat hideg vagy meleg levegő által, lassan mozgó tárgyak, például függönyök, növények vagy a mennyezetről lógó táblák, olyan ventilátor, amely a rendszer aktív állapotában működhet, padlófűtés, 30 -ot meghaladó hőmérséklet, erős fehér fénynek kitett érzékelő (autó fényszórója, kivilágítás, közvetlen napfény stb.) ** UL-listázott alkalmazásoknál az üzemi tartomány 0 és 49 közé esik; beltéri használat

15 PIR Panorámás TriTech (PIR + MW) Behatolásérzékelők termékleírása 15 TriTech PIR (PIR + MW) Nagy teljesítményű panorámás Leírás DS938Z DS9360 DS939 DS9370/DS9371 Áttekintés Alkalmazás típusa Lakóépületektől közepes üzletekig Kicsitől nagy üzletekig Alkalmazás kockázati szintje Kicsitől közepes kockázatig Közepes kockázat Környezet * Normál Összetett Normál Összetett Műszaki adatok Optikai jellemzők Tükör Háromszoros, 35 zónás Fresnel-lencsék Lefedettség/hatótávolság 18 m x m x 360 Szerelési magasság 2,5 m és 6,0 m között 3 m és 7,6 m között Üzemi hőmérséklet ** 40 C és +50 C között 40 C és +50 C között 40 C és +50 C között 40 C és +50 C között Üzemi feszültség 6 15 VDC 9 15 VDC 6 15 VDC 9 15 VDC Áramfelvétel (jellemző) 18 ma 12 ma 19 ma Áramfelvétel (maximális) 18 ma 75 ma 39 ma Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Motion Analyzer II jelfeldolgozás Mozgásfigyelő Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás Lefedési minta Riasztásmemória Riasztókimenet NC/NO (Form C) PIR-felügyelet Mikrohullámú felügyelet LED-es kijelző Piros Vörös, sárga, zöld Kék Kék, sárga, vörös Kitakarás elleni védelem Szabotázsvédelem Burkolat Burkolat, felület Rovar és por elleni védelem Szerelés Minősítés Kétrészes kialakítás Önzáró burkolat Forgópántos szerelőaljzat Célra állítható optika Cserélhető optika Kapcsolható lefedettségi területek LED engedélyezése/tiltása Lefelé nézés engedélyezése/letiltása Választható ÉS/VAGY kapu Állítható PIR-érzékenység Mikrohullámú Doppler hatótávolságának beállítása Állítható időzített relékimenet Rugalmas szerelési magasság Mennyezet Telepítési kellékek Távoli sétateszt Távoli önteszt Tanúsítványok/besorolások AFNOR, CCC, CE, EN Grade 2, UL AFNOR, CE, EN Grade 2, FCC, IC, UL AFNOR, CCC, CE, EN Grade 2, INCERT, UL AFNOR, CCC, CE, EN Grade 2, FCC, IC, INCERT, UL

16 16 Bosch Security Systems PIR Süllyesztett Leírás DS915 Áttekintés Alkalmazás típusa Lakóépületektől kis üzletekig Alkalmazás kockázati szintje Kicsitől közepes kockázatig Környezet * Normál Műszaki adatok Optikai jellemzők Cserélhető Fresnel-lencsék Lefedettség/hatótávolság 9 x 11,5 m Szerelési magasság 0,9 m és 2,5 m között Üzemi hőmérséklet ** 30 és +55 C között Üzemi feszültség VDC Áramfelvétel (jellemző) Áramfelvétel (maximális) 20 ma Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Motion Analyzer II jelfeldolgozás Mozgásfigyelő Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás Lefedési minta Riasztásmemória Riasztókimenet NC (Form B) PIR-felügyelet Mikrohullámú felügyelet LED-es kijelző Piros Kitakarás elleni védelem Szabotázsvédelem Rovar és por elleni védelem Szerelés Kétrészes kialakítás Önzáró burkolat Forgópántos szerelőaljzat Célra állítható optika Vízszintes ±10 Függőleges ±2 és 14 között Cserélhető optika Kapcsolható lefedettségi területek Nappali/éjszakai mód engedélyezése/ tiltása LED engedélyezése/tiltása Lefelé nézés engedélyezése/letiltása Választható ÉS/VAGY kapu Állítható PIR-érzékenység Mikrohullámú Doppler hatótávolságának beállítása Állítható időzített relékimenet Rugalmas szerelési magasság Fali (süllyesztett szerelésű) Telepítési kellékek Távoli sétateszt Távoli önteszt Minősítés Tanúsítványok/besorolások UL * Az összetett környezet olyan helyiségeket tartalmaz, ahol téves riasztást okozó források találhatók, mint például: légkondicionáló csatornái, erős huzat hideg vagy meleg levegő által, lassan mozgó tárgyak, például függönyök, növények vagy a mennyezetről lógó táblák, olyan ventilátor, amely a rendszer aktív állapotában működhet, padlófűtés, 30 -ot meghaladó hőmérséklet, erős fehér fénynek kitett érzékelő (autó fényszórója, kivilágítás, közvetlen napfény stb.) ** UL-listázott alkalmazásoknál az üzemi tartomány 0 és 49 közé esik; beltéri használat

17 Behatolásérzékelők termékleírása 17

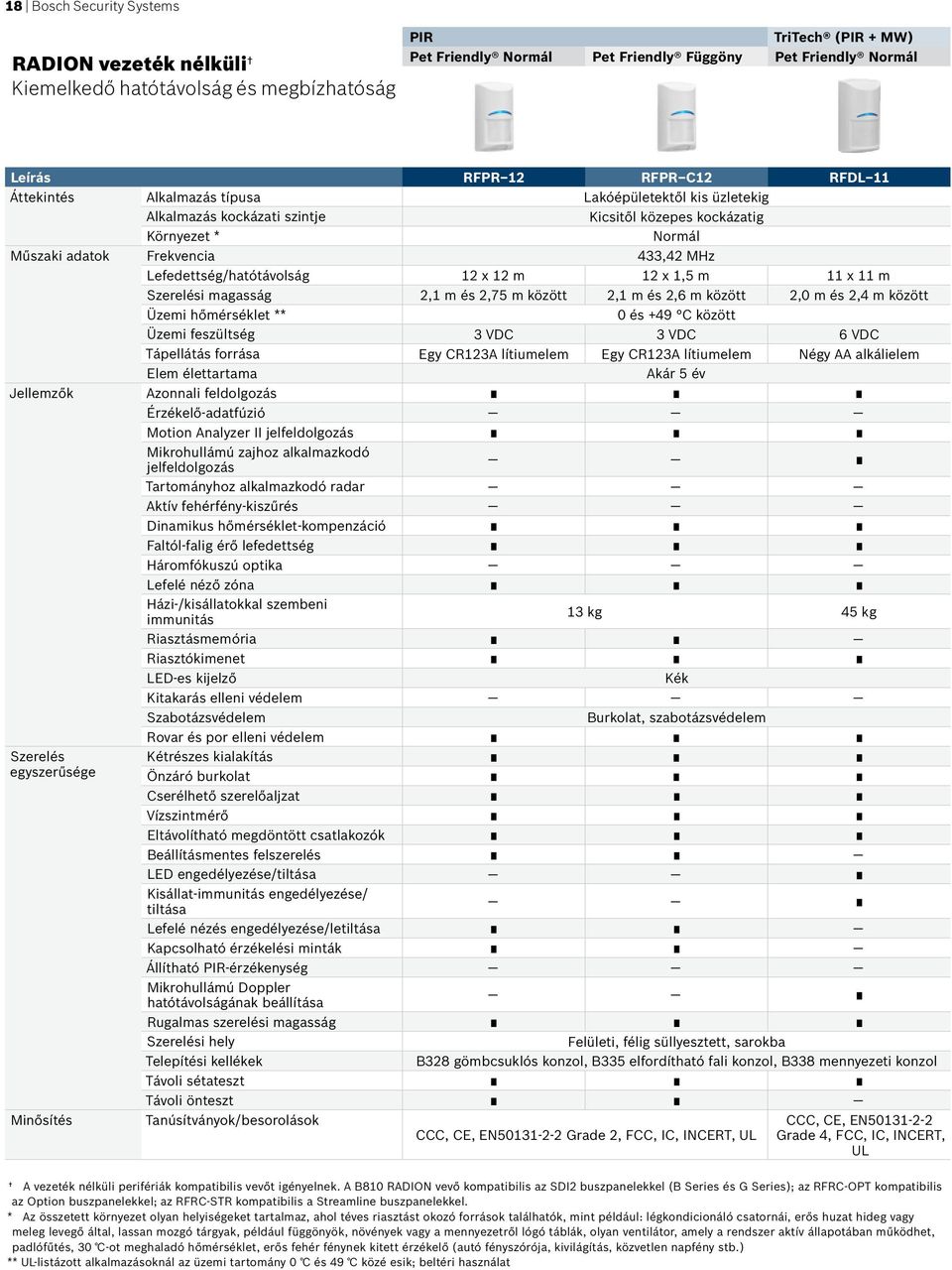

18 18 Bosch Security Systems RADION vezeték nélküli Kiemelkedő hatótávolság és megbízhatóság PIR TriTech (PIR + MW) Pet Friendly Normál Pet Friendly Függöny Pet Friendly Normál Leírás RFPR 12 RFPR C12 RFDL 11 Áttekintés Alkalmazás típusa Lakóépületektől kis üzletekig Alkalmazás kockázati szintje Kicsitől közepes kockázatig Környezet * Normál Műszaki adatok Frekvencia 433,42 MHz Lefedettség/hatótávolság 12 x 12 m 12 x 1,5 m 11 x 11 m Szerelési magasság 2,1 m és 2,75 m között 2,1 m és 2,6 m között 2,0 m és 2,4 m között Üzemi hőmérséklet ** 0 és +49 C között Üzemi feszültség 3 VDC 3 VDC 6 VDC Tápellátás forrása Egy CR123A lítiumelem Egy CR123A lítiumelem Négy AA alkálielem Elem élettartama Akár 5 év Jellemzők Azonnali feldolgozás Érzékelő-adatfúzió Motion Analyzer II jelfeldolgozás Mikrohullámú zajhoz alkalmazkodó jelfeldolgozás Tartományhoz alkalmazkodó radar Aktív fehérfény-kiszűrés Dinamikus hőmérséklet-kompenzáció Faltól-falig érő lefedettség Háromfókuszú optika Lefelé néző zóna Házi-/kisállatokkal szembeni immunitás 13 kg 45 kg Riasztásmemória Riasztókimenet LED-es kijelző Kék Kitakarás elleni védelem Szabotázsvédelem Burkolat, szabotázsvédelem Rovar és por elleni védelem Szerelés Minősítés Kétrészes kialakítás Önzáró burkolat Cserélhető szerelőaljzat Vízszintmérő Eltávolítható megdöntött csatlakozók Beállításmentes felszerelés LED engedélyezése/tiltása Kisállat-immunitás engedélyezése/ tiltása Lefelé nézés engedélyezése/letiltása Kapcsolható érzékelési minták Állítható PIR-érzékenység Mikrohullámú Doppler hatótávolságának beállítása Rugalmas szerelési magasság Felületi, félig süllyesztett, sarokba Telepítési kellékek B328 gömbcsuklós konzol, B335 elfordítható fali konzol, B338 mennyezeti konzol Távoli sétateszt Távoli önteszt Tanúsítványok/besorolások CCC, CE, EN CCC, CE, EN Grade 2, FCC, IC, INCERT, UL Grade 4, FCC, IC, INCERT, UL A vezeték nélküli perifériák kompatibilis vevőt igényelnek. A B810 RADION vevő kompatibilis az SDI2 buszpanelekkel (B Series és G Series); az RFRC-OPT kompatibilis az Option buszpanelekkel; az RFRC-STR kompatibilis a Streamline buszpanelekkel. * Az összetett környezet olyan helyiségeket tartalmaz, ahol téves riasztást okozó források találhatók, mint például: légkondicionáló csatornái, erős huzat hideg vagy meleg levegő által, lassan mozgó tárgyak, például függönyök, növények vagy a mennyezetről lógó táblák, olyan ventilátor, amely a rendszer aktív állapotában működhet, padlófűtés, 30 -ot meghaladó hőmérséklet, erős fehér fénynek kitett érzékelő (autó fényszórója, kivilágítás, közvetlen napfény stb.) ** UL-listázott alkalmazásoknál az üzemi tartomány 0 és 49 közé esik; beltéri használat

19 Behatolásérzékelők termékleírása 19 Üvegtörésérzékelő Ajtó-/ablaknyitás-érzékelők Egyéb Akusztikus Felületre szerelhető Süllyesztve szerelhető Univerzális adóegység Füst Leírás RFGB RFDW SM RFDW RM RFUN RFSM Műszaki adatok Frekvencia 433,42 MHz Lefedettség/hatótávolság 0,14 +/ 0,04 6 m x 360 bm/m Szerelési magasság Szerelési hézag 12,7 mm Üzemi hőmérséklet ** 0 és +49 C között Üzemi feszültség 3 VDC 1,5 VDC 3 VDC Tápellátás forrása Egy CR123A lítiumelem Egy AA lítiumelem Egy AA lítiumelem Egy CR123A lítiumelem Két CR123A lítiumelem Elem élettartama Akár 5 év Jellemzők LED-es kijelző Piros Piros Szabotázsvédelem Burkolat, fal Burkolat Burkolat, fal Szerelés Fali, mennyezeti Felületi Süllyesztett Felületi Mennyezeti, fali Minősítés Tanúsítványok/besorolások CE, CSFM, FCC, CCC, CE, EN50131, FCC, IC, UL IC, UL Hordozható Egyéb Távadó Pánikgomb Bankjegycsapda Leírás RFKF TB RFKF FB RFPB SB RFPB TB RFBT Műszaki adatok Frekvencia 433,42 MHz Lefedettség/hatótávolság Szerelési magasság Szerelési hézag Üzemi hőmérséklet ** 0 és +49 C között Üzemi feszültség 3 VDC 1,5 VDC Tápellátás forrása Egy AA Két CR2025 lítiumelem lítiumelem Elem élettartama Akár 5 év Jellemzők LED-es kijelző Piros Szabotázsvédelem Burkolat, fal Szerelés Pénztárfiók Minősítés Tanúsítványok/besorolások CE, EN50131, FCC, IC, UL

20 20 Bosch Security Systems Speciális érzékelő Kilépéskérő érzékelő PIR Normál Nagy teljesítmény Leírás DS150i DS151i DS160 DS161 Áttekintés Szín Világosszürke Fekete Világosszürke Fekete Műszaki adatok Optikai jellemzők Fresnel-lencsék Lefedettség/hatótávolság 2,4 x 3,0 m Szerelési magasság (max.) 4 m Üzemi hőmérséklet 29 és +49 C között Üzemi feszültség 12 VAC/VDC és 24 VAC/VDC között 12 VAC/VDC és 30 VAC/VDC között Áramfelvétel (jellemző) 26 ma 12 VDC mellett 8 ma 12 VDC mellett Áramfelvétel (maximális) 35 ma 39 ma Jellemzők Ajtófigyelő hangjelzéssel Kulcskártyaolvasó bemenet Szekvenciális logikai bemenet NO/NC relé Állítható reléválasztás Állítható reléreteszelési idő 0,25 60 mp 0,5 64 mp Lefedési minta Riasztókimenet 2 relé, NC/NO (Form C) LED-es kijelző Szabotázskapcsoló Szerelés Célra állítható optika Függőleges állíthatóság Kapcsolható relé üzemmód Kapcsolható időzítő alaphelyzetbe állítási üzemmód Beállítható hangerő Állítható PIR-érzékenység LED engedélyezése/tiltása Rugalmas szerelési magasság Fali, mennyezeti Telepítési kellékek TP160 beállító lemez TP161 beállító lemez TP160 beállító lemez TP161 beállító lemez Sziréna burkolata Sziréna burkolata Minősítés Tanúsítványok/besorolások UL, CE * Az összetett környezet olyan helyiségeket tartalmaz, ahol téves riasztást okozó források találhatók, mint például: légkondicionáló csatornái, erős huzat hideg vagy meleg levegő által, lassan mozgó tárgyak, például függönyök, növények vagy a mennyezetről lógó táblák, olyan ventilátor, amely a rendszer aktív állapotában működhet, padlófűtés, 30 -ot meghaladó hőmérséklet, erős fehér fénynek kitett érzékelő (autó fényszórója, kivilágítás, közvetlen napfény stb.) ** UL-listázott alkalmazásoknál az üzemi tartomány 0 és 49 közé esik; beltéri használat

21 Speciális érzékelő Üvegtörés-érzékelő Akusztikus Normál Behatolásérzékelők termékleírása 21 Kombinált mágneses nyitásérzékelő Leírás DS1101i DS1108i DS1102i DS1103i DS1109i Áttekintés Alkalmazás típusa Lakóépületektől nagy üzletekig Alkalmazás kockázati szintje Kicsitől közepes kockázatig Környezet * Normál Műszaki adatok Lefedettség/hatótávolság 7,6 m x m x 360 Üzemi hőmérséklet 29 és +49 C között Üzemi feszültség 6 15 VDC 9 15 VDC 6 15 VDC 9 15 VDC 6 15 VDC Áramfelvétel (jellemző) 23 ma 21 ma 23 ma 21 ma Áramfelvétel (maximális) Jellemzők Hangelemzéses eljárás (SAT) NC/NO (Form C) Szerelés NC (Form B) NC/NO (Form C) NC (Form B) Riasztókimenet LED-es kijelző Szabotázsvédelem Fali, mennyezeti Fali, mennyezeti (süllyesztett) Ajtó-, ablakkeret Telepítési kellékek DS1110i üvegtörés-tesztelő Minősítés Tanúsítványok/besorolások CCC, CE, UL

22 22 Bosch Security Systems Speciális érzékelő Infrasorompó Kétsugaras Rövid hatótávolság Új Közepes hatótávolság Új Új Leírás ISC FPB1 W30DS ISC FPB1 W60DS ISC FPB1 W90DS Áttekintés Típus Photobeam 3000 Alkalmazás típusa Lakóépületektől nagy üzletekig Műszaki adatok Beltéri lefedettség/hatótávolság 60 m 120 m 180 m Kültéri lefedettség/hatótávolság 30 m 60 m 90 m Válaszidő 50 ms és 700 ms között Üzemi hőmérséklet * 25 és +55 C között Üzemi feszültség 10,5 VDC és 28 VDC között Jellemzők Telepítés Áramfelvétel (jellemző) Környezetvédelmi besorolás 6 ma (adó) 24 ma (vevő) 10 ma (adó) 24 ma (vevő) IP55 15 ma (adó) 24 ma (vevő) Pulzáló aktív IR Többcsatornás működtetés Ellenőrizhető sugárerősség (BPC) Kettős modulált sugár Környezeti hatásokat kizáró Riasztókimenet NC/NO (Form C) Szabotázskimenet NC (Form B) EDC kimenet LED-es kijelző Huzat és rovar elleni védelem Célra állítható optika Vízszintes ±90 Függőleges ±5 Kiválasztható válaszidő Tesztfunkciók Kimenő feszültség (a beállításhoz) Felületi, rúdra * Az összetett környezet olyan helyiségeket tartalmaz, ahol téves riasztást okozó források találhatók, mint például: légkondicionáló csatornái, erős huzat hideg vagy meleg levegő által, lassan mozgó tárgyak, például függönyök, növények vagy a mennyezetről lógó táblák, olyan ventilátor, amely a rendszer aktív állapotában működhet, padlófűtés, 30 -ot meghaladó hőmérséklet, erős fehér fénynek kitett érzékelő (autó fényszórója, kivilágítás, közvetlen napfény stb.) ** UL-listázott alkalmazásoknál az üzemi tartomány 0 és 49 közé esik; beltéri használat

23 Behatolásérzékelők termékleírása 23 Speciális érzékelő Infrasorompó Négysugaras Közepes hatótávolság Új Nagy hatótávolság Új Új Leírás ISC FPB1 W60QS ISC FPB1 W60QF ISC FPB1 W120QS ISC FPB1 W120QF ISC FPB1 W200QS ISC FPB1 W200QF Áttekintés Típus Photobeam 5000 Alkalmazás típusa Lakóépületektől nagy üzletekig Műszaki adatok Beltéri lefedettség/hatótávolság 120 m 240 m 360 m Kültéri lefedettség/hatótávolság 60 m 120 m 200 m Válaszidő 40 ms és 500 ms között Üzemi hőmérséklet * 25 és +60 C között Üzemi feszültség 10,5 VDC és 28 VDC között Áramfelvétel (jellemző) 90/120 ma (adó) 24 ma (vevő) 95/124 ma (adó) 24 ma (vevő) 100/128 ma (adó) 24 ma (vevő) Környezetvédelmi besorolás IP66 Jellemzők Pulzáló aktív IR Többcsatornás működtetés (QF típusok) Ellenőrizhető sugárerősség (BPC) Kettős modulált sugár Környezeti hatásokat kizáró Riasztókimenet NC/NO (Form C) Szabotázskimenet NC (Form B) EDC kimenet NC (Form B) LED-es kijelző Huzat és rovar elleni védelem Telepítés * QS egycsatornás QF négycsatornás Célra állítható optika Vízszintes ±90 Függőleges ±10 Kiválasztható válaszidő Tesztfunkciók Kimenő feszültség és LED-ek (a beállításhoz) Felületi, rúdra

24 24 Bosch Security Systems Speciális érzékelő Szeizmikus és ütésérzékelő Szeizmikus Ütésérzékelő Normál Nagy teljesítmény Normál Új Leírás ISN SM 50 ISN SM 80 ISC SK10 Áttekintés Típus Hő általi, mechanikai, robbanás általi, víz általi támadás érzékelése Hő általi, mechanikai, robbanás általi, víz általi támadás érzékelése Mechanikai támadás érzékelése Alkalmazás típusa Kicsitől nagy üzletekig Lakóépületektől nagy üzletekig Alkalmazás kockázati szintje Nagy kockázat Környezet Páncéltermek falai és ajtajai, széfek, ATM-ek, páncélszobák, árusító automaták Páncéltermek falai és ajtajai, széfek, ATM-ek, páncélszobák, árusító automaták Páncéltermek falai és ajtajai, széfek, ATM-ek, páncélszobák, árusító automaták Műszaki adatok Lefedettség/hatótávolság 50 m 2 80 m 2 1,5 3,5 méteres sugárban Üzemi hőmérséklet 40 és +70 C között 10 C és +55 C között Üzemi feszültség 8 16 VDC 9 15 VDC Áramfelvétel (jellemző) 3 ma 8,5 ma Áramfelvétel (maximális) 6 ma 12 ma Környezetvédelmi besorolás IP43 Jellemzők Fúrás ellen védő burkolat Hőmérséklet-felügyelet Feszültségfelügyelet Automatikus önellenőrzés Helyi eseménytároló Riasztókimenet NC (Form B) szilárdtest relék LED Zöld, vörös Szabotázsvédelem Burkolat, fal Burkolat Szerelés Intelligens telepítési mód Szerelési és funkcióvizsgálat Érzékenységállítás Acél, beton Bármi Telepítési kellékek ISN GMX D7 Fúrás ellen védő fólia ISN GMX B0 Padlóaljzat ISN GMX P0 Szerelőlemez ISN GMX P3S Forgó lemez ISN GMX S1 Tesztadó ISN GMX W0 Készlet falra szereléshez ISN GMX D7 Fúrás ellen védő fólia ISN GMX B0 Padlóaljzat ISN GMX P0 Szerelőlemez ISN GMX S1 Tesztadó ISN GMX W0 Készlet falra szereléshez Szoftveres opciók ISN SMS W7 SensTool számítógépes szoftver Minősítés Tanúsítványok/besorolások CCC, CE, NCP, VdS, UL CCC, CE * Az összetett környezet olyan helyiségeket tartalmaz, ahol téves riasztást okozó források találhatók, mint például: légkondicionáló csatornái, erős huzat hideg vagy meleg levegő által, lassan mozgó tárgyak, például függönyök, növények vagy a mennyezetről lógó táblák, olyan ventilátor, amely a rendszer aktív állapotában működhet, padlófűtés, 30 -ot meghaladó hőmérséklet, erős fehér fénynek kitett érzékelő (autó fényszórója, kivilágítás, közvetlen napfény stb.) ** UL-listázott alkalmazásoknál az üzemi tartomány 0 és 49 közé esik; beltéri használat

25 Behatolásérzékelők termékleírása 25 Tartozékok Beépítés, felszerelés AE774 Fémburkolat Esetleges fizikai rongálásnak kitett területeken. B328 Gömbcsuklós konzol Egyszerűen rögzíthető és lehetővé teszi az érzékelő forgatását. Rejtett kábelvezetéssel. B335 Elfordítható konzol Nagy teljesítményű fali vagy mennyezeti konzol az érzékelő normál egyszeres elektromos kapcsolóba vagy fali aljzatba szereléséhez. B338 Mennyezeti konzol Segítségével az érzékelő a mennyezetre szerelhető. Ne használja kisállatvédett alkalmazásokhoz. MP1 Fémrúd 1 m hosszúságú egyenes fémrudak az infrasorompók rúdra szereléséhez. Kétdarabos kiszerelésben szállítjuk. MP2 Fémrúd 1,2 m hosszúságú egyenes fémrudak az infrasorompók rúdra szereléséhez. Kétdarabos kiszerelésben szállítjuk. MP3 L alakú fémrúd Hajlított fémrudak az infrasorompók függőleges felületre rögzítéséhez. Kétdarabos kiszerelésben szállítjuk. PC1A Időjárásálló ház Védi a szabadtéren felszerelt infrasorompókat. Kétdarabos kiszerelésben szállítjuk. PC3A Ún. back-to-back doboz Használatával egymással ellentétes irányban helyezheti el az infrasorompókat a rúdon. Egyenkénti szállítás. TP160 Beállító lemez világosszürke A REX-érzékelő normál egyszeres aljzat fölé szereléséhez. TP161 Beállító lemez fekete A REX-érzékelő normál egyszeres aljzat fölé szereléséhez. TR12 TR12 transzformátor 12 VAC, 0,93 A. ISN GMX D7 Fúrás ellen védő fólia Fúrás elleni védelmet nyújt az ISN-SM szeizmikus érzékelőknek. ISN GMX B0 Padlóaljzat Szeizmikus érzékelő padlóra szereléséhez. ISN GMX P0 Szerelőlemez Szeizmikus érzékelők acél- vagy betonfelületre szereléséhez. ISN GMX P3S Forgó lemez Az ISN-SM-50 szeizmikus érzékelőkkel való használatra. A kockázatnak kitett kulcslyukkal rendelkező széfeket és páncélszobákat felügyeli. ISN GMX S1 Tesztadó Az ISN-SM sorozatú szeizmikus érzékelők alá szerelhető. ISN GMX W0 Készlet falra szereléshez Szeizmikus érzékelő falra szereléséhez normál vagy süllyesztett módon. Egyéb DS1110i BH12T ISN SMS W7 Üvegtörés-tesztelő A DS1101i, DS1102i, DS1103i, and DS1108i sorozatú üvegtörés-érzékelők teszteléséhez használható. 9 V alkálielemet tartalmaz. Infrasorompó-fűtőegység Kerámia fűtőegység automatikus hőmérséklet-szabályozással. Megakadályozza a fagy kialakulását az infrasorompók burkolatán. SensTool számítógépes szoftver Szoftver a szeizmikus érzékelők programozásához.

26 26 Bosch Security Systems Funkciójegyzék Funkció Aktív fehérfény-kiszűrés Állítható optika Riasztásmemória ÉS/VAGY mód Szabotázsvédelmi fedél Nappali/éjszakai mód Ajtófigyelő hangjelzéssel Huzat és rovar elleni védelem Környezeti hatásokat kizáró áramkör Véglezáró ellenállások Azonnali feldolgozás funkció (FSP) Letiltó vezetékelés Cserélhető optika IP besorolás Kulcskártyaolvasó bemenet LED engedélyezése vagy tiltása Lineáris útkülönbségen alapuló mikrohullám Mikrohullámos adaptív jelfeldolgozás Állítható mikrohullámú érzékelési érzékenység Mikrohullámú felügyelet Motion Analyzer II jelfeldolgozás Mozgásfigyelő Többcsatornás üzemmód Beállításmentes felszerelés Zajfeszültség-kimenet Lefedési minta Leírás Az infravörös és a fehér fény feldolgozása által kiszűri a szórt fény, így például az elhaladó fényszórók okozta téves riasztásokat. Állítsa be a tükröket és a lencséket a lefedett terület optimalizálásához. Ha a rendszer élesítve van, a riasztásmemória megőriz minden riasztási eseményt. Ha a rendszer nincs élesítve, a riasztási LED reteszei (bekapcsolnak), ha a riasztásmemória egy riasztási eseményt rögzített. Az érzékelők úgy konfigurálhatók, hogy vagy akkor váltsanak ki riasztást, ha mind a négy sugár blokkolva van, vagy akkor, ha a négy sugár közül vagy a felsők vagy az alsók vannak blokkolva. Érzékeli a kisebb objektumokat, és kivédi annak lehetőségét, hogy valaki átmásszon vagy átkússzon a sugarak alatt. Egy normál esetben zárt érintkező kinyílik, és jelet küld a központnak, ha a fedelet eltávolítják. Az átkötő vagy a kapcsoló segítségével határozza meg, hogy az egység csak az éjszakai riasztási eseményeket jelentse-e. Amennyiben az átkötő vagy a kapcsoló BE állásban van, a riasztási és időzített relék nappal nem működnek. Ha a LED-ek be vannak kapcsolva, a LED-kijelzők továbbra is működnek. A hangjelzés aktiválódik, ha az ajtó kinyílik, anélkül, hogy mozgást érzékelne. A hangjelzés aktiválódik, ha az ajtó az érzékelt mozgást követően túl sokáig marad nyitva. A lezárt optikai kamra megakadályozza, hogy rovarok és légáramlatok befolyásolják az érzékelő működését. Figyelemmel kíséri a jelerősség por, köd, eső, hó stb. miatti fokozatos csökkenését. Egy normál esetben zárt érintkező kinyílik, ha a jelhiány eléri a 99%-ot. Az integrált, átkötőkkel állítható véglezáró ellenállások egyszerűbbé teszik a bekötést, és csökkentik a telepítési időt. Azonnal reagál emberekre, anélkül hogy téves riasztást generálna. Az FSP az érzékelő érzékenységét a jel amplitúdója, polaritása, csökkenése és időbeli alakulása alapján módosítja. Ily módon nincs szükség arra, hogy a szerelő válassza ki az érzékenység fokát. Mindegyik szenzor (PIR és mikrohullámú) a másiktól függetlenül dolgozza fel a jeleket, és a riasztási relé nem aktiválódik, kivéve ha mindkét szenzor riasztási eseményt érzékel. Egy opcionális funkció, mely összehasonlítja a fénysugárral szinkronizált elektromos jelet a fénysugárral. Ez minimálisra csökkenti a téves riasztások számát azáltal, hogy kiszűri a külső fényforrások és a por zavaró hatását. Változtassa meg a PIR-területet a tükör és a lencsék cseréjével. Egy osztályozási rendszer a különböző környezeti feltételekhez. A relékimenetek aktiválódnak, ha jelet kapnak az egyik kulcskártyaolvasótól. Az érzékelőben a riasztási LED átkötőjének beállításával vagy az érzékelő bekapcsolásával engedélyezi a LED riasztáskijelzését. Az érzékelőben a riasztási LED átkötőjének beállításával vagy az érzékelő kikapcsolásával kikapcsolja a LED riasztáskijelzését. A mikrohullámú jelfeldolgozó a tárgyhoz képesti lineáris útkülönbséget méri, hogy dönthessen a riasztás kiváltásáról. Ez a jelfeldolgozás kiküszöböli az olyan tárgyak miatt történő riasztást, melyek ugyan mozognak, de nem tesznek meg utat, mint például a faágak vagy a felfüggesztett táblák. Egy adaptív eljárás mintafelismerő áramköröket használ az ismétlődő téves riasztási források azonosításához és figyelmen kívül hagyásához. A téves riasztások számának csökkentése érdekében módosítja a rendszert a háttérzavaroknak megfelelően, anélkül hogy romlana az emberi behatolás érzékelésének képessége. Igazítsa a telepítés során a mikrohullámú érzékenységet az alkalmazásokhoz. Az érzékelő rendszeresen ellenőrzi a mikrohullámú rendszer megfelelő működését. A Motion Analyzer PIR-eljárás több határértéket és időzítőablakot használ a jelek időbeli alakulásának, amplitúdójának, időtartamának és polaritásának elemzéséhez, hogy a készülék megfelelőképpen dönthessen a riasztásról. A fokozott mértékű és zavaró hő- és fényhatások, melyeket meleg vagy hideg légáramlatok, napfény, villámlás okoznak, nem váltanak ki riasztást. A mozgásérzékelős felügyelet időzítője ellenőrzi, hogy az érzékelő látótere blokkolva van-e. Az érzékelők összesen nyolc különböző csatornához konfigurálhatók. Akár több egység is használható egymáshoz közel anélkül, hogy áthallás jönne létre a vevők között. Ez különösen akkor hasznos, ha több sugáregyüttes kerül egymás fölé. Az érzékelő felszereléséhez nincs szükség beállításra. Választható funkciók lehet, hogy elérhetők. Téves riasztást kiváltó források kiküszöbölésére használja a mellékelt mérőlábakat a voltmérő csatlakoztatásához, így tesztelheti a háttérzajméréseket. Használja a mellékelt maszkoló készletet a lefedett terület méretének testreszabásához.

27 Funkciójegyzék Behatolásérzékelők termékleírása 27 Funkció Kisállat-immunitás Állítható érzékenységű PIRérzékelő PIR-felügyelet NO/NC relé Relékimenetek Állítható reléválasztás Távoli sétateszt Sugárnyaláb megszakítási idejének választható vezérlése Érzékelő-adatfúzió Szekvenciális logikai bemenet (SLI) Tartalék csatlakozók Hőmérséklet-kompenzálás Háromfókuszú optika Hibakimenet Kétrészes kialakítás Felhasználó által választható, lefelé néző zóna Fali szabotázsvédelem Leírás Nem érzékeli a lefedett területen belül a padlón lévő háziállatokat és állatokat. Igazítsa a telepítés során a PIR-érzékenységet az alkalmazásokhoz. Az érzékelő rendszeresen ellenőrzi a PIR-rendszer megfelelő működését. Áramszünet esetére beállítható, hogy a relé kinyissa vagy zárva tartsa az ajtót. Az elektromos érzékelők aktiválódnak, ha mozgást érzékelnek. A relé aktiválási ideje alaphelyzetre állítható további mozgás érzékelése esetén. Engedélyezze a sétatesztet a központból vagy a billentyűzetről. Állítsa be a sugárnyaláb megszakítási idejét úgy, hogy az adott alkalmazásnak leginkább megfeleljen. A szenzorok érzékenységének folyamatos igazítását és kiegyensúlyozását kifinomult szoftver végzi, melynek köszönhetően a legpontosabb riasztási döntések érhetők el. A két mozgásérzékelő magasabb fokú biztonságot nyújt a jogosulatlan behatolásokkal szemben. Ha az első mozgásérzékelő mozgást érzékel az ajtó irányában, a másik ellenőrzi a mozgást. Többek között vonallezáró ellenállások és árnyékolt vezetékek csatlakoztatásához használja a külön csatlakozókat. Az érzékelő automatikusan figyeli a környezeti hőmérsékletet, és úgy módosítja a jelfeldolgozását, hogy szélsőséges hőmérsékletek esetén is képes legyen a személyi behatolások felismerésére. Három lencsét tartalmaz három fókusztávolsággal: 86 érzékelési zóna, melyek 11 összefüggő érzékelőfelületet hoznak létre. Egy normál esetben zárt érintkező zavaró körülmény esetén nyit, és jelet küld a központnak. Az érzékelő hátoldala egy szerelőlemez. Az érzékelő elülső része egy védőborítás alatt tartalmaz minden elektronikai berendezést, lencsét és tükröt. Felismeri az érzékelő közelében lévő behatolót. Egy normál esetben zárt érintkező kinyílik, és jelet küld a köpontnak, ha az érzékelőt eltávolítják a falról.

28 A minőség és az innováció hagyománya A Bosch neve már több mint 125 éve egyet jelent a minőséggel és a megbízhatósággal. Innovatív technológiai megoldásainkat világszerte a legmagasabb szintű szervizzel és támogatással együtt szolgáltatjuk. A Bosch Security Systems büszke arra, hogy olyan biztonságtechnikai, kommunikációs és professzionális audiomegoldások széles választékával állhat az Ön rendelkezésére, amelyek már a világ számos helyén bizonyítottak, legyen szó kormányzati, közintézményi vagy egyéb üzleti alkalmazásról, iskolákról vagy családi otthonokról. Bosch Security Systems, Inc. 130 Perinton Parkway Fairport, NY USA Telefon: Fax: További információért látogasson el a webhelyre. Bosch Security Systems, 2015 Minden változtatás joga fenntartva Nyomtatva az Egyesült Államokban BINBR_DETECT-REF_v
