1 Leica Geosystems Katalógus 2008

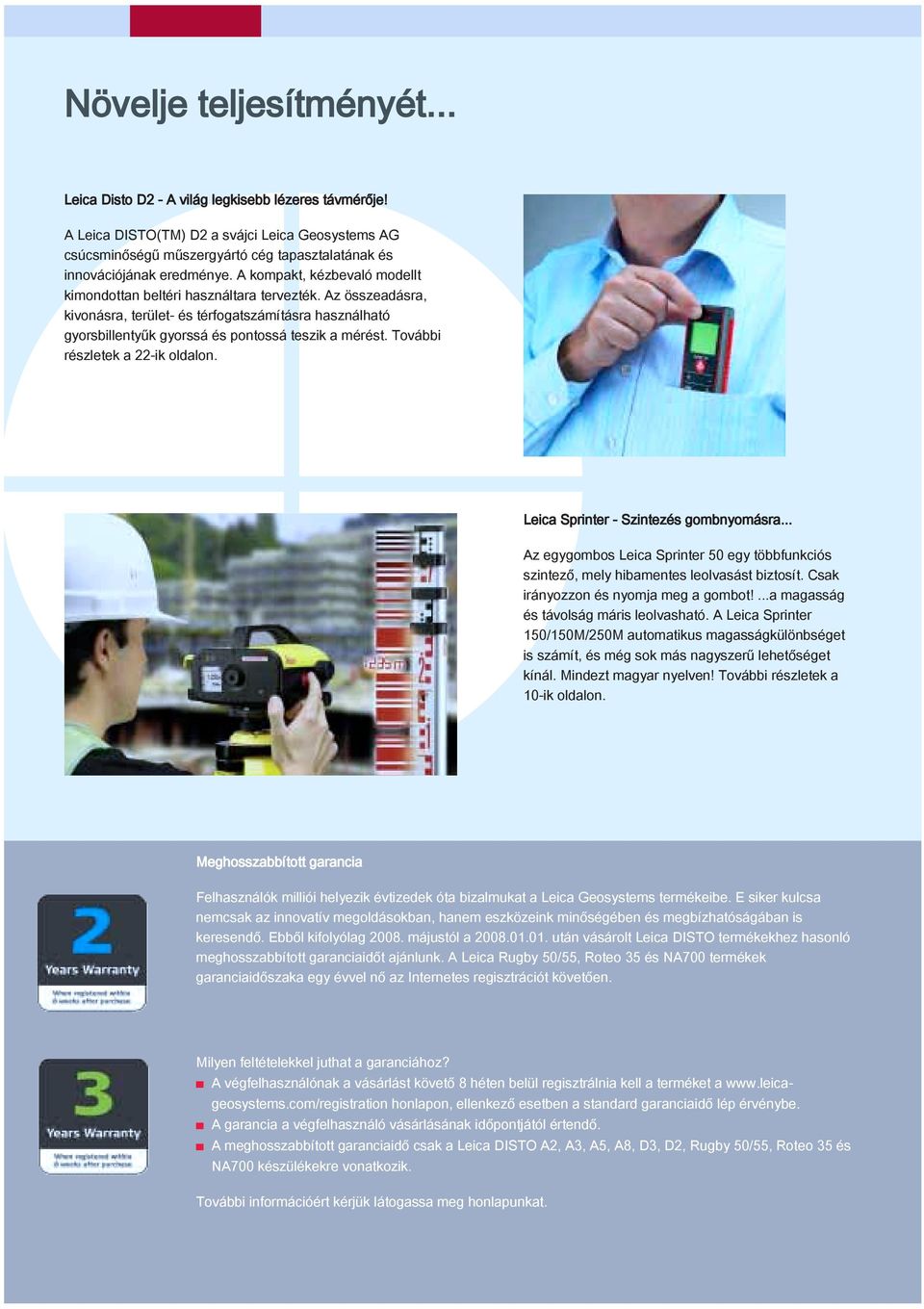

2 Növelje teljesítményét... Leica Disto D2 - A világ legkisebb lézeres távmérője! A Leica DISTO(TM) D2 a svájci Leica Geosystems AG csúcsminőségű műszergyártó cég tapasztalatának és innovációjának eredménye. A kompakt, kézbevaló modellt kimondottan beltéri használtara tervezték. Az összeadásra, kivonásra, terület- és térfogatszámításra használható gyorsbillentyűk gyorssá és pontossá teszik a mérést. További részletek a 22-ik oldalon. Leica Sprinter - Szintezés gombnyomásra... Az egygombos Leica Sprinter 50 egy többfunkciós szintező, mely hibamentes leolvasást biztosít. Csak irányozzon és nyomja meg a gombot!...a magasság és távolság máris leolvasható. A Leica Sprinter 150/150M/250M automatikus magasságkülönbséget is számít, és még sok más nagyszerű lehetőséget kínál. Mindezt magyar nyelven! További részletek a 10-ik oldalon. Meghosszabbított garancia Felhasználók milliói helyezik évtizedek óta bizalmukat a Leica Geosystems termékeibe. E siker kulcsa nemcsak az innovatív megoldásokban, hanem eszközeink minőségében és megbízhatóságában is keresendő. Ebből kifolyólag májustól a után vásárolt Leica DISTO termékekhez hasonló meghosszabbított garanciaidőt ajánlunk. A Leica Rugby 50/55, Roteo 35 és NA700 termékek garanciaidőszaka egy évvel nő az Internetes regisztrációt követően. Milyen feltételekkel juthat a garanciához? A végfelhasználónak a vásárlást követő 8 héten belül regisztrálnia kell a terméket a honlapon, ellenkező esetben a standard garanciaidő lép érvénybe. A garancia a végfelhasználó vásárlásának időpontjától értendő. A meghosszabbított garanciaidő csak a Leica DISTO A2, A3, A5, A8, D3, D2, Rugby 50/55, Roteo 35 és NA700 készülékekre vonatkozik. További információért kérjük látogassa meg honlapunkat.

3 Tartalom Tartalom 03 Szintezők áttekintése Optikai szintezők Digitális szintezők Lézerek áttekintése Általános építőipari lézerek Beltéri építőipari lézerek Dönthető síkú lézerek Csatornalézerek Lézeres távmérők Vonallézerek Föld alatti közműdetektorok Gépvezérlés Teodolitok és mérőállomások GPS Kellékek

4 04 Szintezők áttekintése Leica Geosystems Szintezők Különlegesen masszív felépítés, nagy mérési pontosság és meglepően versenyképes ár. Ezek együtt teszik nagyszerűvé őket. Sőt, a Leica Geosystems szintezőit olyan egyszerű használni, hogy betanulásra sem kell időt fordítania. Ergonomikus optikáink talán a világelsők. Ne erőltesse többé szemeit, hiszen ezek még kedvezőtlen látási viszonyok között is pontos irányzást biztosítanak. A Leica Geosystems szintezői munkájának és szokásainak megfelelően konfigurálhatók. Néhány szintezőnkkel a vizszintes szögek fokban és gonban is leolvashatók. A biztonság kedvéért néhány Leica Geosystems szintező ütésálló, így a műszer akár egy földreesés után is használható marad. Alkalmazások Rutin szintezési feladatokra: építésvezetők, ácsok, építőcégek, tereprendezők részére Mindennapi szintezési feladatokra, magas megbízhatósági követelmények mellett, pl. út-, vasút-, ház építés. Nagypontosságú szintezés: építészeti, vagy műszaki felmérésekre Precíziós szintezés: épületsüllyedések, alakváltozások mérése, hídmozgások vizsgálata Jellemzők Jogger 20/24 Runner 20/24 NA720 NA724 NA728 NA730 NA2/ NAK2 x x x x x x x x x x x x x x Vízállóság x x x x x x x Vízhatlanság (merülés) és porállóság - - x x x x - Ütésállóság - - x x x x - Durva / finom fókusz x x - Plánparalell mikrométer precíziós szintezésre (választható) x Garancia 1 év 1 év 2+1 év 2+1 év 2+1 év 2+1 év 3 év

5 05 A szintezés a Leica Geosystems szintezőivel könnyebb már nem is lehetne. Csak nyomja meg a gombot, és a magasság, magasság-különbség és távolság máris leolvasható a kijelzőn. Nincs több hibás leolvasás és jegyzőkönyv-elírás. Akár hagyományos, optikai szintezőként is használhatók. A digitális szintezőkkel viszont a könnyebb kezelhetőség és magasabb megbízhatóság mellett időt takaríthat meg. Digitális szintezőink a hibák csökkentése érdekében beépített dőlésérzékelővel is rendelkeznek, mely meggátolja a kompenzálási tartományon túli mérést. Magas pontossági igények esetén a Leica Geosystems más digitális szintezőket is ajánl, pédául a Leica DNA03/10-et. További információkért látogassa meg honlapunkat: Alkalmazások Sprinter50 Sprinter150 Sprinter150M Sprinter250M Megbízható szintezés minden építési munkához, pl. út- és vasútépítés, építkezés Megbízható szintezés minden építési munkához, adattárolási és adattovábbítási lehetőséggel. Pl. útépítés, építkezés Nagypontosságú szintezés széleskörű alkalmazási lehetőségekkel pl. útépítés, építkezés, mérnöki létesítmények, domborzati felmérések Nagypontosságú szintezés széleskörű alkalmazási lehetőségekkel, adattárolási és továbbítási lehetőséggel, pl. régészeti és mérnöki felmérések x x x x - - x x x x Jellemzők Optikai lécleolvasás x x x x Automatikus lécleolvasás x x x x Fordított állású leolvasás x x x x Magasságok és távolságok automatikus számítása x x x x Magasság-különbség - x x x Több nyelv - x x x Követés - x x x Bevágás és töltés kezelése - - x x Vonalszintezés - - x x Adattárolás & USB - - x x

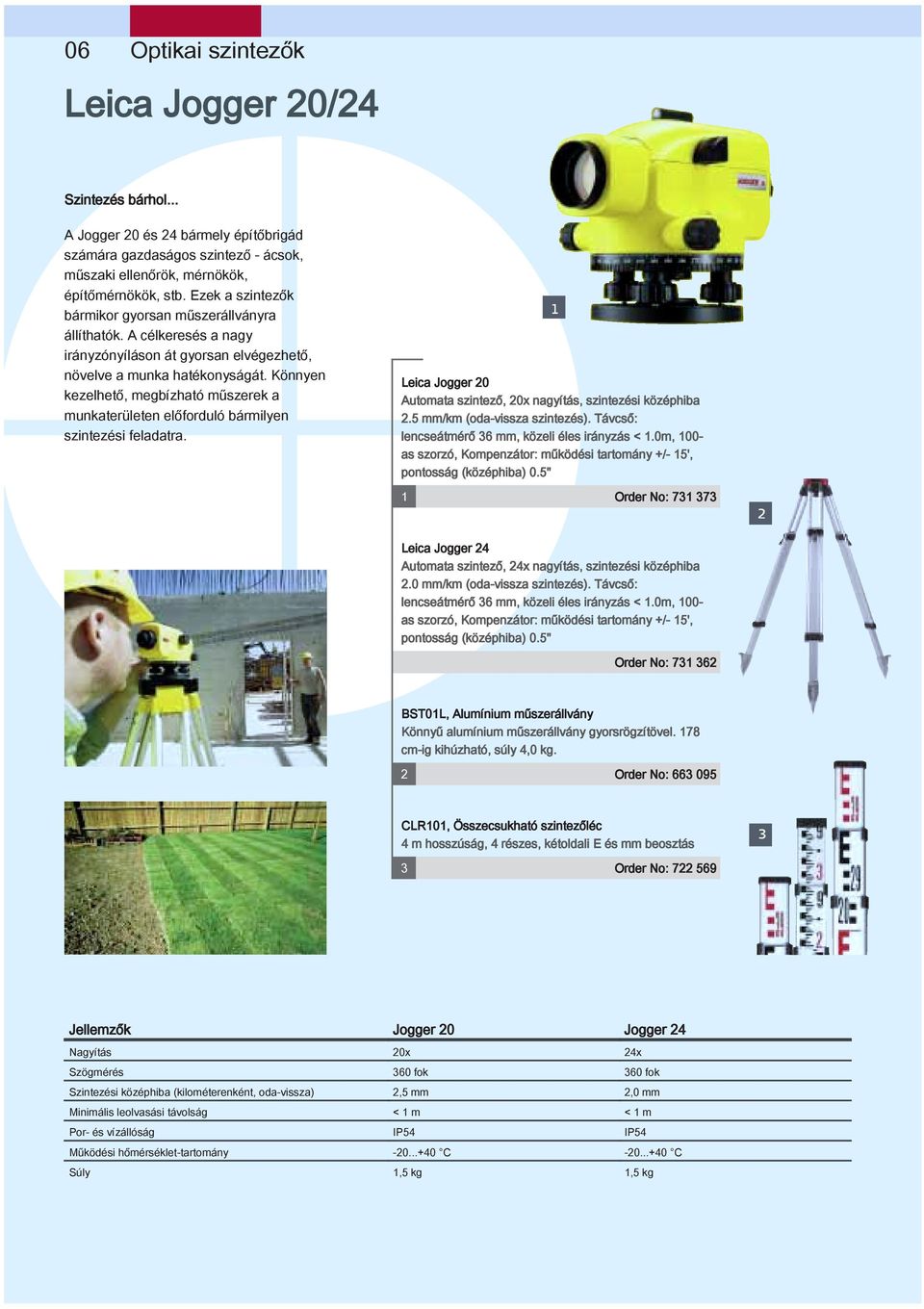

6 06 Optikai szintezők Leica Jogger 20/24 Szintezés bárhol... A Jogger 20 és 24 bármely építőbrigád számára gazdaságos szintező - ácsok, műszaki ellenőrök, mérnökök, építőmérnökök, stb. Ezek a szintezők bármikor gyorsan műszerállványra állíthatók. A célkeresés a nagy irányzónyíláson át gyorsan elvégezhető, növelve a munka hatékonyságát. Könnyen kezelhető, megbízható műszerek a munkaterületen előforduló bármilyen szintezési feladatra. 1 Leica Jogger 20 Automata szintező, 20x nagyítás, szintezési középhiba 2.5 mm/km (oda-vissza szintezés). Távcső: lencseátmérő 36 mm, közeli éles irányzás < 1.0m, 100- as szorzó, Kompenzátor: működési tartomány +/- 15', pontosság (középhiba) 0.5" 1 Order No: Leica Jogger 24 Automata szintező, 24x nagyítás, szintezési középhiba 2.0 mm/km (oda-vissza szintezés). Távcső: lencseátmérő 36 mm, közeli éles irányzás < 1.0m, 100- as szorzó, Kompenzátor: működési tartomány +/- 15', pontosság (középhiba) 0.5" Order No: BST01L, Alumínium műszerállvány Könnyű alumínium műszerállvány gyorsrögzítövel. 178 cm-ig kihúzható, súly 4,0 kg. 2 Order No: CLR101, Összecsukható szintezőléc 4 m hosszúság, 4 részes, kétoldali E és mm beosztás 3 3 Order No: Jellemzők Jogger 20 Jogger 24 Nagyítás 20x 24x Szögmérés 360 fok 360 fok Szintezési középhiba (kilométerenként, oda-vissza) 2,5 mm 2,0 mm Minimális leolvasási távolság < 1 m < 1 m Por- és vízállóság IP54 IP54 Működési hőmérséklet-tartomány C C Súly 1,5 kg 1,5 kg

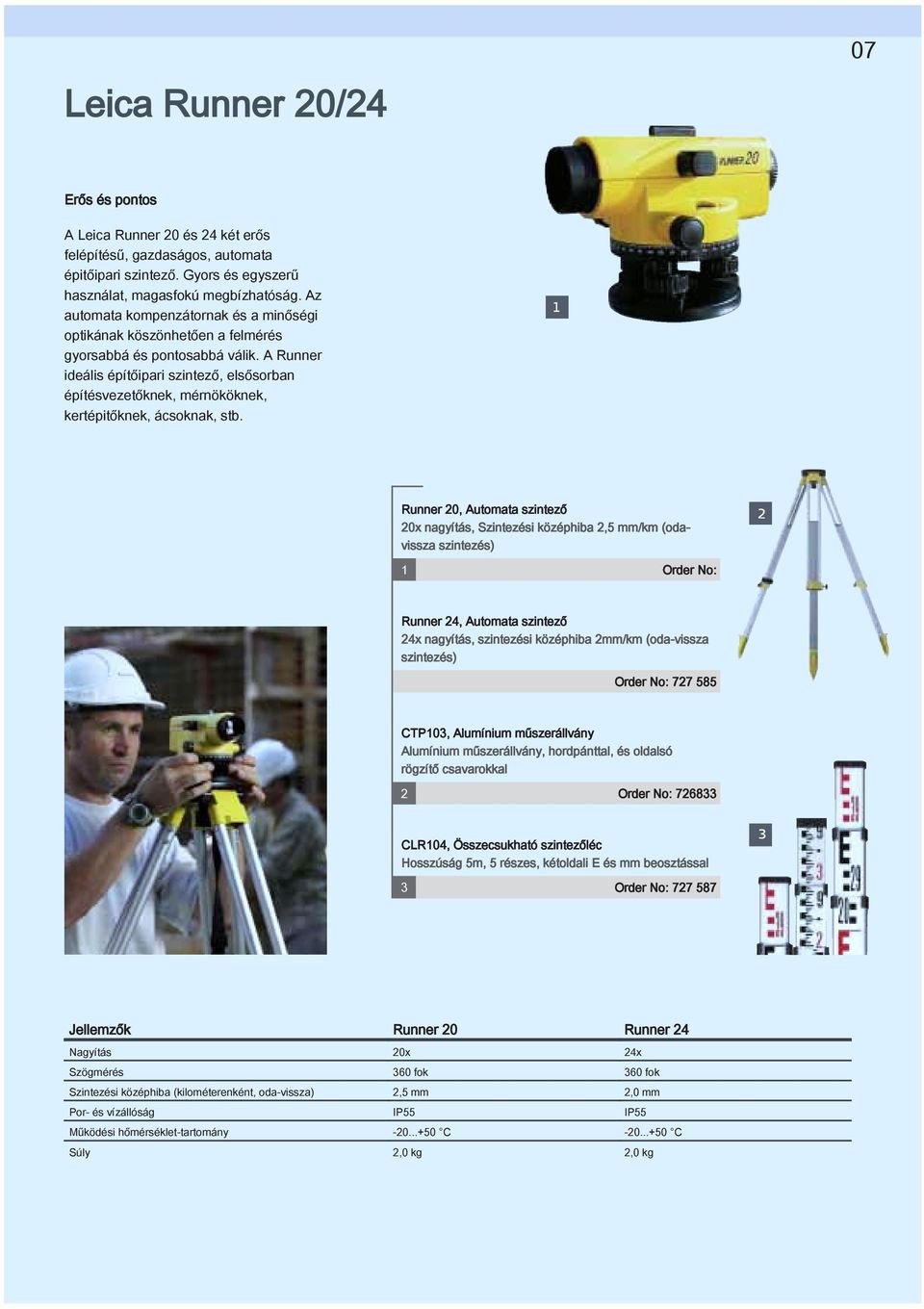

7 Leica Runner 20/24 07 Erős és pontos A Leica Runner 20 és 24 két erős felépítésű, gazdaságos, automata épitőipari szintező. Gyors és egyszerű használat, magasfokú megbízhatóság. Az automata kompenzátornak és a minőségi optikának köszönhetően a felmérés gyorsabbá és pontosabbá válik. A Runner ideális építőipari szintező, elsősorban építésvezetőknek, mérnököknek, kertépitőknek, ácsoknak, stb. 1 Runner 20, Automata szintező 20x nagyítás, Szintezési középhiba 2,5 mm/km (odavissza szintezés) 2 1 Order No: Runner 24, Automata szintező 24x nagyítás, szintezési középhiba 2mm/km (oda-vissza szintezés) Order No: CTP103, Alumínium műszerállvány Alumínium műszerállvány, hordpánttal, és oldalsó rögzítő csavarokkal 2 Order No: CLR104, Összecsukható szintezőléc Hosszúság 5m, 5 részes, kétoldali E és mm beosztással 3 3 Order No: Jellemzők Runner 20 Runner 24 Nagyítás 20x 24x Szögmérés 360 fok 360 fok Szintezési középhiba (kilométerenként, oda-vissza) 2,5 mm 2,0 mm Por- és vízállóság IP55 IP55 Működési hőmérséklet-tartomány C C Súly 2,0 kg 2,0 kg

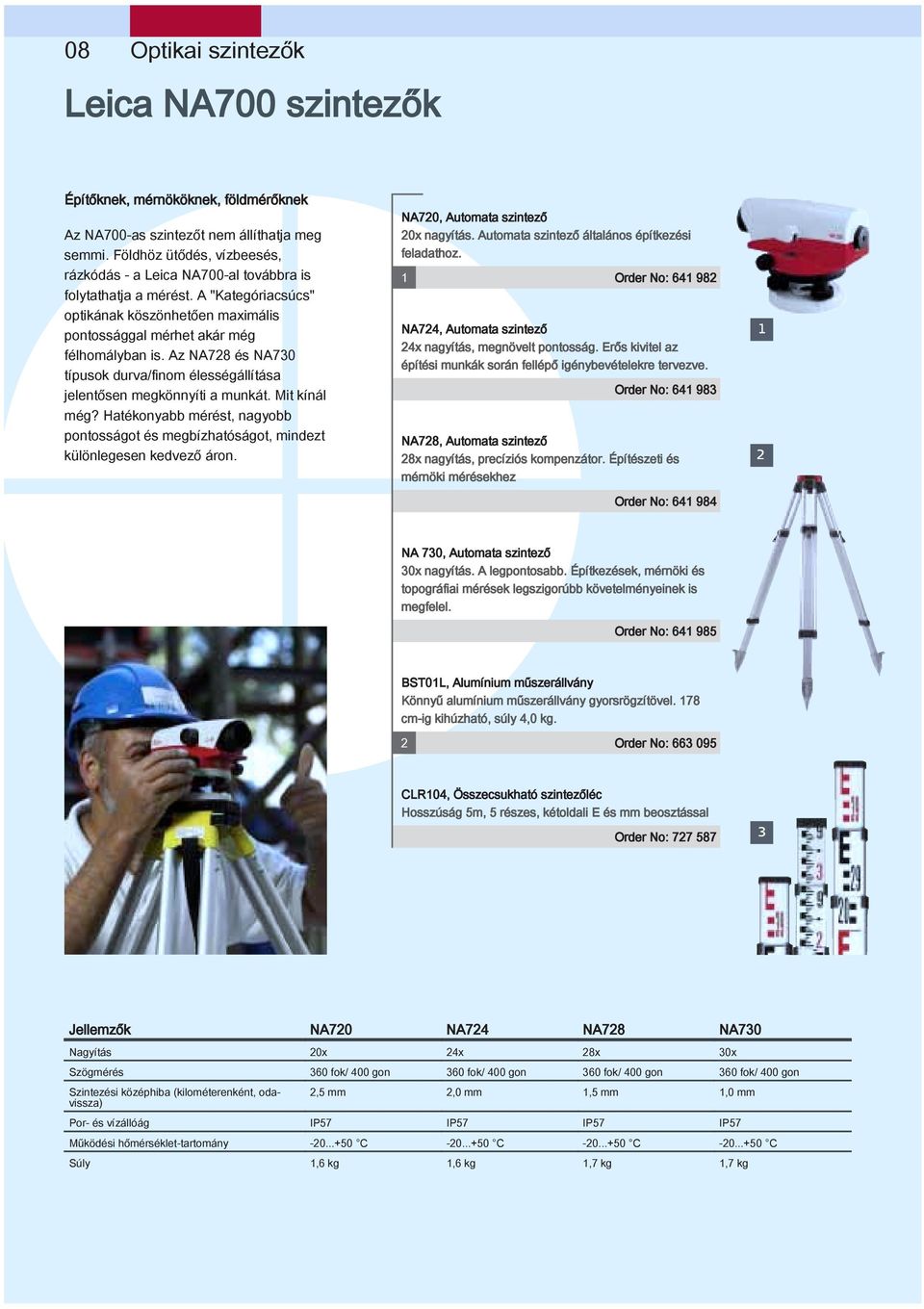

8 08 Optikai szintezők Leica NA700 szintezők Építőknek, mérnököknek, földmérőknek Az NA700-as szintezőt nem állíthatja meg semmi. Földhöz ütődés, vízbeesés, rázkódás - a Leica NA700-al továbbra is folytathatja a mérést. A "Kategóriacsúcs" optikának köszönhetően maximális pontossággal mérhet akár még félhomályban is. Az NA728 és NA730 típusok durva/finom élességállítása jelentősen megkönnyíti a munkát. Mit kínál még? Hatékonyabb mérést, nagyobb pontosságot és megbízhatóságot, mindezt különlegesen kedvező áron. NA720, Automata szintező 20x nagyítás. Automata szintező általános építkezési feladathoz. 1 Order No: NA724, Automata szintező 24x nagyítás, megnövelt pontosság. Erős kivitel az építési munkák során fellépő igénybevételekre tervezve. Order No: NA728, Automata szintező 28x nagyítás, precíziós kompenzátor. Építészeti és mérnöki mérésekhez Order No: NA 730, Automata szintező 30x nagyítás. A legpontosabb. Építkezések, mérnöki és topográfiai mérések legszigorúbb követelményeinek is megfelel. Order No: BST01L, Alumínium műszerállvány Könnyű alumínium műszerállvány gyorsrögzítövel. 178 cm-ig kihúzható, súly 4,0 kg. 2 Order No: CLR104, Összecsukható szintezőléc Hosszúság 5m, 5 részes, kétoldali E és mm beosztással Order No: Jellemzők NA720 NA724 NA728 NA730 Nagyítás 20x 24x 28x 30x Szögmérés 360 fok/ 400 gon 360 fok/ 400 gon 360 fok/ 400 gon 360 fok/ 400 gon Szintezési középhiba (kilométerenként, odavissza) 2,5 mm 2,0 mm 1,5 mm 1,0 mm Por- és vízállóág IP57 IP57 IP57 IP57 Működési hőmérséklet-tartomány C C C C Súly 1,6 kg 1,6 kg 1,7 kg 1,7 kg

9 Leica NA2/NAK2 09 A Leica Geosystems klasszikus szintezője A Leica NA2 univerzális automata szintezője minden igénynek megfelel, legyen szó pontosságról, megbízhatóságról, vagy kényelemről. Földmérők és fejlesztőmérnökök több éves tapasztalatait felhasználva született, mindent tud, amit egy műszernek a terepen tudnia kell. Az NA2 már azért is megéri, mert bármilyen szintezési munkánál használható: építések napi szintezési feladatainál éppúgy, mint bármilyen pontosságú geodéziai szintezésnél. NA2, Univerzális automata szintező 32x nagyítás, szintezési középhiba 0.7mm/km (odavissza szintezés, léctől és módszertől függően) 1 Order No: NAK2, Univerzális automata szintező (400 gon) 32x nagyítás, szintezési középhiba 0.7mm/km (odavissza szintezés, léctől és módszertől függően) Order No: NAK2, Univerzális automata szintező (360 fokos) Előzőhöz hasonló, de a vízszintes kör 360 fokos, 10' osztású, 1'-es leolvasási pontossággal Order No: GPM3, Plánparalell mikrométer Dobozban, 10mm-es mérési tartomány 2 Order No: GOA2, Autokollimációs okulár Minden műszerhez 3 Order No: GFZ3, Törtokulár 4 Order No: FOK73, 40x Okulár NA2/NAK2, standard lencsékkel cserélhetők 5 Order No: Jellemzők NA2 NAK2 Nagyítás 32x Standard: 32x FOK73 opcionális okulárral: 40x Szögmérés fok /400 gon Szintezési középhiba (oda-vissza) 0,7 mm/km (plánparalell mikrométerrel 0,3 mm/km) 0,7 mm/km (plánparalell mikrométerrel 0,3 mm/km) Por- és vízállóság IP53 IP53 Működési hőmérséklet-tartomány C C Súly 2,4 kg 2,4 kg

10 10 Digitális szintezők Leica Sprinter Csak egy gombnyomás Sprinter 50 A Leica Sprinter 50 tökéletes választás építkezéseken felmerülő, általános szintezési feladatok megoldására. A lécet az optikai szintezőkhöz hasonlóan kell megirányozni, de maga a mérés gombnyomásra történik. Az eredmény egy pillanaton belül kijelzésre kerül. Léceolvasási hiba kizárva, a kompenzálási tartományt meghaladó dőlésnél a műszer nem engedi a mérést. Irányzás Sprinter 150 / 150M / 250M Bonyolultabb mérési feladatoknál a Sprinter 150 automatikusan meghatározza a magasságkülönbséget és a redukált magasságot. A Sprinter 150M és 250M kiválóan alkalmazható összetett létesítmények építésekor. Akár 1000 mérési adat tárolása lehetséges, és az USB-n keresztül gyerekjáték az adatátvitel a további számítógépes feldolgozáshoz. A Sprinter beépített szoftverével a vonalszintezés, és a töltések/ bevágások figyelése érzékelhetően javítják a szintezési munka hatékonyságát. Már csak ráadás, hogy mindezt magyarul teszi! Gombnyomás Leolvasás Számítás Tárolás Letöltés

11 11 Sprinter 50 Elektronikus szintező, szintezési középhiba 2,0 mm, műszerdoboz, hordpánt, igazítási eszközök, használati útmutató, 4 AA akkumulátor. US Version Order No: Order No: Sprinter 150 Elektronikus szintező, szintezési középhiba 1,5 mm, műszerdoboz, hordpánt, igazítási eszközök, használati útmutató, 4 AA akkumulátor. Order No: Sprinter 150M Elektronikus szintező belső memóriával, szintezési középhiba 1,5mm, műszerdoboz, hordpánt, igazítási eszközök, használati útmutató, 4 AA akkumulátor, USB kábel, CD Order No: Sprinter 250M Elektronikus szintező belső memóriával, szintezési középhiba 1,0 mm, műszerdoboz, hordpánt, igazítási eszközök, használati útmutató, 4 AA akkumulátor, USB kábel, CD Anyanyelvi funkció Order No: GKL 25, Töltő, SANYO NC-MQR02U márkájú 4 AA(R6) újratölthatő akkumulátor részére, Európai változat. 4 AA(R6) SANYO 1,2V/2100mAh NiMH újratölthető akkumulátorral. 1 Order No: GSS 111, Kétoldalú összecsukható szintezőléc 5 m, 4 részes, Sprinter vonalkód/cm beosztás, libella, hordtáska (Standard változat) 2 Order No: GSS 111-2, vonalkód/5mm-es beosztás (Japán) Order No: GSS 112-3, vonalkód/e-lépték cm beosztás (Egyesült Királyság) GSS 112-5, Vonalkód/2mm-beosztás (Spanyol) Order No: Order No: GSS113, Üvegszálas, kétoldalú szintezőléc 3 m, 1 részes, Sprinter vonalkód/cm beosztás, libellával, hordtáskával Order No: CTP103, Alumínium műszerállvány Alumínium műszerállvány, hordpánttal, és oldalsó rögzítő csavarokkal 3 Order No: A Sprinter 150/150M/250M beépített menüje többnyelvű, így a felhasználónak csak ki kell választania a kívánt nyelvet. BST02L Alumínium műszerállvány Könnyű alumínium műszerállvány, gyorsrögzítőkkel. 182 cm-re kihúzható, súly 5,0 kg. 4 Order No: Technikai adatok Sprinter 50 Sprinter 150/ 150M Sprinter 250M Magassági pontosság Egy kilométerre eső szintezési középhiba oda-vissza szintezésnél (ISO ) Elektronikus mérés* 2 mm 1,5 mm 1,0 /0,7* mm Optikai mérés Standard alumínium E-osztású szintezőléccel 2,5 mm. Egyszerű lécleolvasás Középhiba: 0,6 mm (elektromos) és 1,2 mm (optikai) 30 méterről Távmérési pontosság Középhiba 10 méteren belül 10 mm, 10 méteren túl méterenkénti szorzó: 0,001. Távolság m (elektronikus) Mérési módszer Egyszeri és követő Egyszeri mérés időtartama 3 másodpercen belül Kompenzátor Mágneses csillapítású nehézségi kompenzátor (Tartomány +/- 10') Távcső Nagyítás (optikai) 24x Adattárolás Legfeljebb 1000 pont (Csak 150M) Legfeljebb 1000 pont Környezeti hatások IP55 Tápellátás AA szárazelem (4 x LR6/AA/AM3 1,5 V) Súly 2,5 kg alatt * A Sprinter üvegszálas szintezőléccel 0,7 mm érhető el

12 12 Lézeres eszközök áttekintése Leica Geosystems építőipari lézerek Legyen szó általános építkezésről, csőfektetésről, gépvezérlésről, vagy beltéri munkákról, lézeres eszközeink bárhol megállják helyüket. Valamennyi építőipari lézertermék magasszintű, nagypontosságú eszköz. Az adatok áttekintésével kiderül, miért a mi építőipari lézereink lettek a tartósság és érték mércéi. A Leica Geosystems lézerei vízállóak, vagyis minden érzékeny alkatrész védve van az időjárás hatásaitól. Az alumínium vázú Rugby 100/100LR/200 magasfokú törés- és kopásálló tulajdonságú, elenáll a durva munkakörülményeknek is. Az alkatrészek szigorú törési követelményeknek felelnek meg, hogy minden viszontagság ellenére hosszú életűek maradjanak. Alkalmazások Rugby 50 Rugby 100 Rugby 100LR Roteo 35 Rugby 55 Rugby 200 Általános építési munkák: alapozás, földmunka, betonozás Mérnöki létesítmények: parkolók, pályaszerkezetek, sportlétesítmények x x x - x x - - x Beltéri építés x x x Födémszerkezetek x x x Pontok vetítése a padlótól a mennyezetig x x x Csőszerelvények, alagcsövezés Gépvezérlés markolókhoz, gréderekhez, dózerekhez és egyéb földmunkagépekhez Mezőgazdasági alkalmazások, pl. talajterítés x x x x Jellemzők Por- és vízállóság IP55 IP56 IP56 IP54 IP55 IP56 Gumi védőütköző - x x - - x Emelkedési riasztás x x x x x x Hatótávolság 750 méteres körzetig - - x Szkennelési mód x x x Távirányító x x x Lejtszög bevitele kijelzéssel Manuális lejtszög beállítás - x x x - x Dönthetőség két főirányba Két éves és akciós garancia - x x - - x

13 13 Dönthető síkú lézerek A Leica Geosystems dőltsík-kitűző lézerei a legpontosabb, legmegbízhatóbb módon jelölik ki a síkok irányát a gépvezérlés számára. Vízszint, egy- vagy kétirányba döntött sík kijelölésére egyaránt alkalmasak. A Leica Geosystems 2D és 3D gépvezérlési rendszereivel kombinálva egyedülálló pontosságot érhet el. Csatornalézerek A Leica Geosystems csatornalézerei megerősített alumíniumborítással rendelkeznek, hogy a legmostohább körülmények között is számíthasson rájuk. Egyszerű üzembehelyezés. Kiválóan alkalmazhatók szennyvízvezetékek, csőszerelvények, vízaknák kiépítéséhez, és bárhol, ahol pontos vonal és dőlésszög kitűzése szükséges. Alkalmazások Rugby 300SG Rugby 400DG Piper 100 Piper 200 Általános építési munkák, ásás, alapozás, betonozás x x - - Mérnöki létesítmények: parkolók, pályaszerkezetek, sportlétesítmények x x - - Csatornázás - - x x Lefolyócsövek - - x x Alagcsövezés x x - - Gépvezérlés markolók, gréderek, dózerek és egyéb földmunkagépek részére x x - - Mezőgazdasági alkalmazás, pl. talajterítés x x - - Jellemzők Automatikus célkeresés x Víz- és porállóság IP67 IP67 IP68 IP68 Ellenálló kompozit burkolat x x - - Dőlési riasztás x x - - Hatótávolság 750 méteres körzetig x x - - Pásztázó üzemmód Távirányító - x x x Dőlésszög bevitel és kijelzés x x - - Két dőlési főirány - x - -

14 14 Általános építőipari lézerek Leica Rugby 50 Az egygombos építőipari lézer A Leica Rugby 50 erős, kedvező árfekvésű, általános célú építőipari szintezőlézer, bárhol használható. A Leica Rugby 50-nek mindössze egy nyomógombja van. Csak kapcsolja be, várja meg míg beszintezi magát, majd a lézerfej forgásba jön, és máris kezdődhet a munka. Egész nap folyamatosan szintben tartja magát, így végig pontosan és megbízhatóan dolgozhat. A Leica Rugby 50 készülék működése közben is folyamatosan figyel, és lekapcsolja magát, ha a műszerállvány elmozdul (H.I. Alert). Rugby 50 csomag alkáli elemekkel Tartalom: Rugby 50 műszerdobozzal, szenzorok (klasszikus és bracket), alkáli elemek, elemtartó Order No: Rugby 50 csomag újratölthető akkumulátorokkal Tartalom: Rugby 50, műszerdoboz, szenzorok (klasszikus és bracket), NiMH akkumulátorok, Rugby 50/55 univerzális töltő Order No: Jellemzők Egyszerű, egygombos működtetés Ellenálló kompozit borítás Zárt burkolat, védett lézerfej Minden körülmény közt vízhatlan Hosszú akku-élettartam Magasságváltozási és dőlési riasztás Akkufeszültség jelző Univerzális töltő Rugby 50/55/100/200 készülékekhez, különálló tápkábellel 1 Order No: Alkálielem tartó Rugby 50/55 készülékekhez, elem nélkül 2 Order No: NiMH akkumulátor csomag Rugby 50/55 készülékekhez Order No:

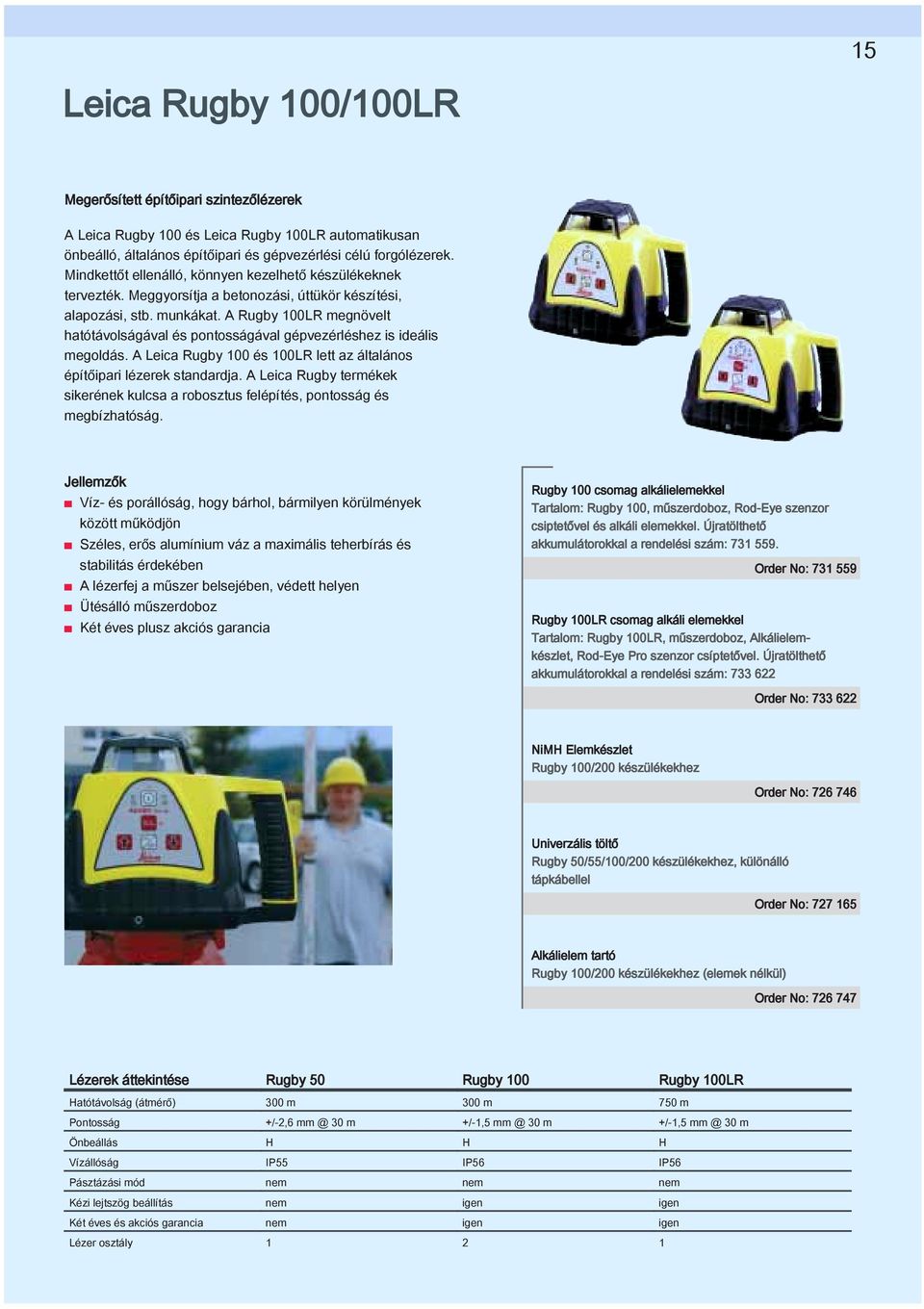

15 15 Leica Rugby 100/100LR Megerősített építőipari szintezőlézerek A Leica Rugby 100 és Leica Rugby 100LR automatikusan önbeálló, általános építőipari és gépvezérlési célú forgólézerek. Mindkettőt ellenálló, könnyen kezelhető készülékeknek tervezték. Meggyorsítja a betonozási, úttükör készítési, alapozási, stb. munkákat. A Rugby 100LR megnövelt hatótávolságával és pontosságával gépvezérléshez is ideális megoldás. A Leica Rugby 100 és 100LR lett az általános építőipari lézerek standardja. A Leica Rugby termékek sikerének kulcsa a robosztus felépítés, pontosság és megbízhatóság. Jellemzők Víz- és porállóság, hogy bárhol, bármilyen körülmények között működjön Széles, erős alumínium váz a maximális teherbírás és stabilitás érdekében A lézerfej a műszer belsejében, védett helyen Ütésálló műszerdoboz Két éves plusz akciós garancia Rugby 100 csomag alkálielemekkel Tartalom: Rugby 100, műszerdoboz, Rod-Eye szenzor csiptetővel és alkáli elemekkel. Újratölthető akkumulátorokkal a rendelési szám: Order No: Rugby 100LR csomag alkáli elemekkel Tartalom: Rugby 100LR, műszerdoboz, Alkálielemkészlet, Rod-Eye Pro szenzor csíptetővel. Újratölthető akkumulátorokkal a rendelési szám: Order No: NiMH Elemkészlet Rugby 100/200 készülékekhez Order No: Univerzális töltő Rugby 50/55/100/200 készülékekhez, különálló tápkábellel Order No: Alkálielem tartó Rugby 100/200 készülékekhez (elemek nélkül) Order No: Lézerek áttekintése Rugby 50 Rugby 100 Rugby 100LR Hatótávolság (átmérő) 300 m 300 m 750 m Pontosság +/-2,6 30 m +/-1,5 30 m +/-1,5 30 m Önbeállás H H H Vízállóság IP55 IP56 IP56 Pásztázási mód nem nem nem Kézi lejtszög beállítás nem igen igen Két éves és akciós garancia nem igen igen Lézer osztály 1 2 1

16 16 Beltéri forgólézerek Leica Roteo 35 Tökéletes választás a beltéri munkákhoz Mennyezeten vagy falon, padlón vagy műszerállványon, a Leica Roteo 35 forgólézer igazán sokoldalú munkaeszköz. Számos belsőépítési feladatra alkalmas, ahol a vízszintes vagy dőlt síkok helyének pontos ismeretére van szükség. Jellemzők Tartókonzol motoros emelővel Egyszerű kezelőfelület Vízszintesen és magasságilag önbeálló Vetítő fény a 90 fokos elforgatáshoz Eltávolítható védőrács Alacsony fogyasztás a folyamatos munka érdekében Kiegészítők RRC 350, lézervevő csíptetővel A referencia lézerfény detektálására 1 Order No: CLR290, csíptetőrúd A műszer felerősítésére. 1 2 Order No: Tartókonzol motoros emelővel a Leica Roteo 35-höz Order No: RC350, Távirányító Order No: LAT 195, állítható műszerállvány Minőségi műszerállvány központi kitámasztással és állítókarral. 3 Order No: Leica Roteo 35 műszaki adatok Működési tartomány (Forgólézer) Önbeéllás pontossága Önbeállás tartománya Forgási sebesség Akkumulátor Lézer vevővel 300 méteres átmérőn belül 20", 3 mm/30 m +/- 45 fok 5 fokozatban állítható D-cell (mono), 2x1,5V vagy újratölthető akkumulátorkészlet Akkumulátor élettartam 50 óra (tölthető), legfeljebb 160 óra (alkáli elem) Védelem IP 54, por- és cseppálló Töltő a Leica Roteo 35-höz Order No: Tölthető akkumulátorok (NiMH) a Leica Roteo 35-höz Leica Roteo 35 lézer Order No: Order No:

17 17 Leica Roteo 35 WMR csomag Leica Roteo 35 lézer, tartókonzol motoros emelővel, PRC 350 lézer vevő / távirányító csíptetővel, Elemtartó alkáli elemekhez, töltő újratölthető akkumulátorokkal, szemüveg, céllemez, kezelési útmutató 1 Order No: leica Roteo 35 WM csomag Leica Roteo 35 lézer, tartókonzol motoros emelővel, PRC 350 távirányító akkuval, elemtartó alkáli elemekhez, töltő újratölthető elemekkel, szemüveg, céllemez, kezelési útmutató 2 Order No: GLB10, lézerszemüveg Vörös lencséjű szemüveg. Erős külső fényviszonyok között méterig javítja a lézerpont láthatóságát Order No: Céllemez Order No: Alkálielem-tartó a Leica Roteo 35-höz Order No: Tartó az RRC350 vevőhöz Order No: Műszerdoboz a Leica Roteo 35-höz Order No:

18 18 Beltéri építőlézerek Leica Rugby 55 A sokoldalú építőlézer A beltéri építkezésekre tervezett Leica Rugby 55 erős, többcélú építőlézer. Bármilyen sík, vagy egyenes kitűzésére használhatja. A Leica Rugby 55- höz egyszerűen használható billentyűzet, vízhatlan burkolat, állítható fordulatszám, választható pásztázó üzemmód, élénkvörös sugár és alkáli, vagy tölthető NiMH akkukészlet tartozik. Elsősorban beltéri építkezéssel foglalkozó vállalkozóknak ajánljuk. Scan-90 A Leica Rugby 55-tel pásztázó vagy egypont üzemmódban is lehetőség van a lézernyaláb 90 fokkal történő gyors elforgatására. A Rugby 55 beltéri, alkáli elemmel történő használatához ajánljuk Rugby 55, beltéri műszerdoboz, infravörös távirányító, falra szerelhető tartókonzol, 2 db jelvisszaverő, alkálielem tartó, tölthető akkumulátorokkal a rendelési szám Mágneses jelvisszaverő (álmennyezet vázhoz) Order No: Order No: Tartókonzol Order No: Pontlevetítés Állítsa nullára a fordulatszámot, és a forgófej automatikusan lefelé fordul, így ellenőrizheti, hogy a Leica Rugby 55 pontosan a megadott pont fölött álle. Z Z Z Infravörös távirányító NiMH akkumulátor csomag Rugby 50/55 készülékekhez Alkálielem tartó Rugby 50/55 készülékekhez, elemek nélkül Order No: Order No: Order No: Akkukímélő funkció A fel és le gombok távirányítón történő együttes lenyomásával a Leica Rugby 55 kétórás készenléti üzemmódra vált, mialatt megőrzi a pontraállás beállításait. Univerzális töltő Rugby 50/55/100/200 készülékekhez, különálló tápkábellel Order No:

19 19 Leica Rugby 200 Akár kint, akár bent... A Leica Rugby 200 nagyteljesítményű, vízszintes és függőleges síkok kitűzésére használható, önbeálló lézer. Teljesen zárt felépítésű, így a Rugby 200 belés kültéri munkáknál egyaránt használható. A Rugby 100/100LR készülékekhez hasonlóan, ez esetben is hozzájuthat a meghosszabbított garanciához. Álmennyezet-szerkezetek, fal-, és padlósíkok kijelölésére, vagy egyéb kültéri munkákra ajánljuk. Rugby 200 csomag alkáli elemekkel Rugby 200 műszerdobozzal, Rod-Eye Lézer szenzor tartóval, alkáli elemek tartóval. Tölthető akkumulátorokkal a rendelési szám: Order No: Jellemzők Mágneses jelvisszaverő (álmennyezet vázhoz) 1 Order No: Pontosság: 10" Automatikus önbeállás Állítható fordulatszám Tartókonzol 2 Order No: Választhatóan pásztázó üzemmód Manuális és automatikus szintbeállítás Automatikus dőlésriasztás Pontraállás lézeres vetítővel Felszerelhető/ elfektethető tartó a Rugby 200-hoz Order No: Vízálló Kétéves garancia ütődés esetén belső szerkezetre Infravörös távirányító a Rugby 200-hoz is 3 Order No: NiMH Elemkészlet Rugby 100/200 készülékekhez 4 Order No: Alkálielem-tartó Rugby 100/200 készülékekhez, elemek nélkül Order No: Univerzális töltő Rugby 50/55/100/200 készülékekhez, különálló tápkábellel 5 5 Order No: Lézerek áttekintése Rugby 55 Rugby 200 Hatótávolság 300 m 300 m Pontosság +/- 2,6 30 m +/- 1,5 30 m Önbeállás H+V H+V Lézervetítő igen igen Vízállóság IP55 IP56 Pásztázás igen igen Távirányító igen igen Kétéves garancia ütődés esetén belső szerkezetre is nem igen

20 20 Dönthető síkú lézerek Leica Rugby 300SG / 400DG Ha számít a pontosság, a Rugbyre számíthat... Robosztusak és pontosak. A Leica 300SG (egyirányba dönthető) és a Leica Rugby 400 DG (kétirányba dönthető) lézerek a legjobb választás a precíziós lejttűzéshez, legyen szó vízszintesről, egyvagy kétirányú dőlésről. A Leica Geosystems 2D és 3D gépvezérlési rendszereivel kombinálva csúcsminőségű munkát végezhet*. Széleskörű felhasználhatóságuk folytán anyagot, időt, és pénzt takaríthat meg. A Leica Geosystems dönthető síkú lézerei a legmegbízhatóbb, legpontosabb eszközei a gépvezérlésnek. Rugby 300SG csomag Rod-Eye szenzorral Műszerdoboz, NiMH akkumulátorok, töltő és Rod-Eye Classic tartóval Order No: Rugby 400DG csomag Rod-Eye szenzorral Műszerdoboz, NiMH akkumulátorok, töltő és Rod-Eye Classic, tartóval Order No: * A Leica Rugby műszerek a Leica GradeSmart, Leica 360 Cab Sensor és Leica Depthmaster készülékekkel kompatibilisek. További információért látogasson el honlapunkra: RF távírányító a Rugby 400DG-hez 1 Order No: Távcső szerelékkel Rugby 300SG/400DG készülékekhez 2 Order No: Leica 360 CAB szenzor 5 könnyű szenzor tokkal, 8mm 3 Order No: Lézerek áttekintése Rugby 300SG Rugby 400DG Hatótávolság 750 m 750 m Pontosság +/- 1,6 30 m +/- 1,6 30 m Önbeállás Vízsz. + Lejtő Vízsz. + Lejtő Lejttűzés -5 és +25 között, egy tengely mentén -5 és +25 között egy tengely mentén, -5 és +15 között mindkét tengely mentén Vízállóság IP67 IP67 Működési hőmérséklet-tartomány C C Súly 5 kg 5 kg

21 Csatornalézerek 21 Leica Piper 100/200 Sziklaszilárd burkolat, egyedülálló teljesítmény egy csomagban A megerősített alumíniumborítású csatornalézereink a legmostohább munkakörülmények között is hatékonyan használhatók. Kicsi, de erős: a Leica Piper az egyetlen csatornalézer, mely belefér egy 100 mm-es csőbe. Automatikus beállás Hosszú akku élettartam Jól látható lézersugár Nagyméretű, könnyen olvasható kijelző Alignmaster (TM) - Automatikus célfelismerés (Piper 200)... az aknában Piper 100, távirányító, céllemez és Li-ion akkumulátor Piper 100 műszerdobozzal, infravörös távirányító, kis-, vagy nagyméretű vörös céllemez, Li-ion akkumulátor (GEB221), hozzávaló 4Ah töltő (GKL211), hálózati és szivargyújtó adapterrel 1 Order No: Piper Alignmaster (TM), Távirányító, céllemez, Liion akkumulátor Piper 200, műszerdoboz, infravörös távirányító, kis-, vagy nagyméretű vörös céllemez, Li-ion akkumulátor (GEB221), hozzávaló töltő (GKL211) hálózati és szivargyújtó adapterekkel Order No: a csőben Kisméretű céllemez mm, vörös 2 Order No: Nagyméretű céllemez mm, vörös Order No: Infravörös távirányító 3 Order No: Céllemez-talp, 100 mm Order No:

22 22 Lézeres távmérők Leica DISTO műszercsalád Leica DISTO D2 Ezt a kompakt, kézbevaló modellt kimondottan beltéri használatra tervezték. A gyorsbillentyűkkkel elérhető összeadás, kivonás, terület - és térfogatszámítás funkciókkal nemcsak pontos, hanem gyors eredményt érhet el. Az utolsó 10 mérés eredménye tárolásra kerül. A Leica Geosystems távmérőinél megszokott módon a lézerpont az irányzott objektumtól távol is jól látható. Leica DISTO D2 - a mérőszalagot akár otthon is hagyhatja. 1 Order No: Leica DISTO D3 A Leica DISTO D3 egy többfunkciós mérőműszer, mellyel egyszerűen, gyorsan, és megbízhatóan végezheti el mindennapi méréseit. Abszolút pontossággal, pillanatok alatt mérhet távolságokat és szögeket. A beépített dőlésérzékelő használatával hajszálpontosan vízszintes távolságot kaphat. A beépített fénymérő pedig a látási viszonyoktól függően vezérli a kijelző és billentyűzet megvilágítását. Akár sötétben is megbízhat a Leica DISTO D3 mérési képességeiben. 2 Order No: Leica DISTO A5 A Leica DISTO A5 erős kivitelével és csúszásgátló felületével már ránézésre is profizmust sejtet. A beépített Power Range Technology segítségével 100 méteren belül céllemez nélkül mérhet távolságot. Ha a lézerpont a nagy távolság miatt szabad szemmel már nem látható, a beépített, távcsővel könnyen megtalálja. A gyorsbillentyűkkel hasznos funkciót sorát érheti el egyetlen gomnyomással. Nemcsak a külseje, a képességei is profik. 2 3 Order No: Leica DISTO A6 A Leica DISTO (TM) A6-tal a kezében bárhol, bármilyen helyzetben mérhet. A Leica DISTO A6 tudása az eredmény kijelzésével még nem ért véget, hiszen az adatok elektronikus adatátvitellel közvetlenül Laptopra, vagy Pocket PC-re tölthetők, az azonnali feldolgozás végett. A műszerrel szállított DISTO transfer szoftverrel adatait Excel -be, Word -be, AutoCAD -be, vagy más programba töltheti. Tudjon meg többet a kompatibilis szoftverekről a honlapról. 3 4 Order No:

23 23 Leica DISTO A8 A Leica DISTO műszercsalád csúcsmodellje egyaránt ideális beltéri és kültéri mérésekre. Az első kézi lézeres távmérő, mely beépített digitális célkeresővel (3-szoros nagyjtás) rendelkezik. Ezzel rossz fényviszonyok között is mérhet, vagy akár akkor is, mikor a távolság miatt a lézerpont szabad szemmel már nem is látszik. A műszer ezenkívül beépített dőlésérzékelővel is felszerelt, így számos közvetett mérési lehetőségre teremt lehetőséget. Egyszerű dőlésméréshez csak rá kell helyezni a műszert az objektumra. Próbálja ki a Leica DISTO A8-at, hogy megtapasztalja a benne rejlő számtalan mérési lehetőséget. 1 Order No: Leica DISTO tartozékok GZM26, nagyméretű céllemez mm (A4), fehér oldalával rövid-, barna oldalával hosszútávú mérésekhez használhatja. 2 Order No: GZM27, felragasztható céllemez Kézzel felragasztható céllemez. Méret: mm/ mm 3 Order No: GLB10, lézerszemüveg Vörös lencséjű szemüveg. Erős külső fényviszonyok között méterig javítja a lézerpont láthatóságát 4 Order No: Műszertáska Nagyméretű műszertáska a Leica DISTO (TM) és tartozékai biztonságos tárolására és szállítására. Üresen szállítjuk. 4 5 Order No: Karra szerelhető Pocket PC tok Kényelmes és tartós viselet a Pocket PC-hez tervezett, karra szerelhető tok. 6 Order No:

24 24 Lézeres távmérők Leica DISTO műszercsalád Műszaki adatok DISTO D2 DISTO D3 DISTO A5 DISTO A6 DISTO A8 Jellemző mérési pontosság +/- 1,5 mm +/- 1,0 mm +/- 1,5 mm +/- 1,5 mm +/- 1,5 mm Hatótávolság 0,05m-60m 0,05m-100m 0,05-200m 0,05-200m 0,05-200m Power Range Technológia Mértékegységek Távolság (m), lézerpont mérete (mm) 0,000 m 0'0" 0,00 ft 1/16 in x x x x 0,0000 m 0'0" 0,00 ft 0,0 in 0,000 m 0'0" 0,00 ft 0,0 in 10, 50, 100 m; 6, 30, 60 mm 0,000 m 0'0" 0,00 ft 0,0 in Terület-, térfogatmérés x x x x x Kültérfogatmeghatározás Közvetett mérés Pythagorasz tételének felhasználásával Közvetett mérés dőlési szög felhasználásával Dőlésérzékelő mérési tartománya Dőlésérzékelő mértékegységei x x x x x x x x x x +/- 45 fok +/- 0,3 fok +/- 0,3 fok +/- 45 fok 0,00% Konstans érték tárolása Multifunkcionális végdarab Kétszeres nagyítású optikai célkereső Háromszoros nagyítású digitális célkereső Mérések száma egy akku élettartama alatt Csepp- és porállóság (IP54) 0,000 m 0'0" 0,00 ft 0,0 in x +/- 360 fok +/- 0,15 fok +/- 0,3 fok +/- 90 fok +/- 180 fok 360 fok 0,00% 0,0 mm/m manuális automatikus automatikus automatikus automatikus max 5000 max 5000 max max (Bluetooth használatával) x x x x x Súly, elemekkel 90 g 110 g 241 g 270 g 280 g x x max 5000

25 25 Leica Lino L2 A tökéletes vonalkitűző Az illesztővonalak felrajzolásának hosszadalmas és fárasztó munkája már a múlté, hiszen a Leica Lino L2-vel pontosan, gyorsan, egyszerűen a falra vetítheti őket, így máris nekiláthat a munkájának. Jellemzők Vízszintes, függőleges, és kereszt irányú vetítés Jól látható lézervonal Nagypontosságú önbeállás Egyszerű, kétgombos kezelés Zárfunkció adott vetítési irány megtartására, ill. szállításra Erős, por- és cseppállóság IP54 Leica detektor LLD2 Kültéri mérésnél hang és fényjelzéssel jelzi a kitűzött vonal helyét. 1 Order No: Tartókonzol Univerzális fali és mennyezeti tartóadapter, 1/4"-es görgővel, csavarral rögzíthető. 2 Order No: Tri 100 műszerállvány Professzionális műszerállvány gyorsrögzítővel a DISTO (TM) és Lino L2 készülékekhez 3 Order No: CLR290, csíptetőrúd A műszer felerősítésére. 4 Order No: Jellemzők Lino L2 2 4 Hatótávolság Szintbeállás pontossága Önbeállás tartománya Vízszintes pontosság Magassági pontosság Por-, és cseppállóság Lézer típus Működési hőmérséklettartomány Súly elemekkel Max 15 m a fényviszonyoktól függően, detektorral 30 méter fölött +/- 1 5 m 4 fok +/- 0,5 fok +/- 1 5 m +/- 0,75 mm, 3 méteres vonalhossz mellett IP nm, Lészer osztály II C 320 g 1 3

26 26 Földalatti közműdetektorok Leica Digisystem Földalatti közművek helyének biztonságos és gyors meghatározása Évente számos munkás szenved balesetet földalatti elektromos kábelek vagy gázvezetékek miatt. A Digisystem készülékkel a földmunkavégzést megelőzően pontosan meghatározhatók, nyomon követhetők, és megjelölhetők a földalatti közműelemek. A Digicat 100 és 200 modellekbe számos olyan biztonsági megoldást tartalmaz, melyet más műszergyártók hasonló árfekvésű termékeiben nemigen talál meg. Az új Digicat 200 GIS tökéletes megoldás azoknak, akik a földalatti közműfelderítési munkájuk eredményeit elterjedt vezeték nélküli kapcsolaton keresztül GIS-be akarják integrálni. Jellemzők Digitális jelfeldolgozás - megbízható helymeghatározás építési környezetben is Egyszerű használat - már minimális gyakorlattal elsajátítható Erős, könnyű és vízálló Mindig a legérzékenyebb üzemmódban indul - a legnagyobb biztonság érdekében 8 és 33 khz-es követési mód, mélységjelzés 3 méterig, hibatartomány 10% alatt (Digicat 200) - maximális rugalmasság Jól látható LED kijelző - a gyorsaság érdekében A Digisystem 3 választható működési módot kínál Térerősség mód: elektromos kábelekből kilépő elektromágneses hullámok alapján. Rádió mód: Távoli rádióforrásból származó, a földalatti fémtárgyakról visszaverődő jelek detektálása. Generátor mód (8 és 33 khz): A Digitex 8/33 kétfrekvenciás karakterisztikus jelgenerátor segítségével határozza meg és követi a földalatti vezetőket.

27 27 Leica Digicat 100 Feszültség alatt álló kábelek felkeresése, olyan eltemetett fém közműelemek követése, melyek visszaverik a kibocsátott jelet. 1 Order No: Leica Digicat 200 GIS A felkeresés eredményének vezetéknélküli kapcsolaton keresztül történö GIS integrációjához. 2 Order No: Leica Digicat 200 Ezen felül, a Digicat 200 folyamatos mélységbecslést kínál: A Digitex 8/33-mal együtt használva bármely földalatti közműelem nyomvonala és mélysége meghatározható. 3 Order No: Digitex 8/33 Jelgenerátor Nagypontosságú eredményt ad a két speciális frekvenciának köszönhetően. (Tartalmazza az akkumulátorokat, összekötőkábeleket, talajcöveket és kezelési útmutatót) 4 Order No: Digitrace 30 közmű követő Műanyag és eternit csövek, valamint egyéb, nem fém csövek nyomvonalának követésére 5 Order No: Köztes csatlakozó A Digitex 8/33 és fémcsövek, kábelek (max 100 mm külső átmérőig) közt biztosít közvetlen összeköttetést. 6 Order No: Digimouse 40mm átmérőjű szondával Az előállított jel egy pontból történő kibocsátására 7 Order No: Összekötő kábelek (EU) Összekötő kábelek a Digitex 8/33 és a felkeresendő kábel egy ismert kivezetési pontja között, a kibocsátott jel átvezetésére 8 Order No: Digisystem műszertáska A rendszer két legfontosabb elemének, a Digicat 100 és Digitex 8/33 tartozékokkal együtt történő tárolására 9 Order No:

28 28 Gépvezérlés Leica Geosystem gépvezérlési rendszerek Földművek 1D 2D 3D Leica PowerBlade Lézeres vezérlés, automatizált munkairányítás földmunkagépek széles körének, pl. szkrépereknek, dózereknek, és mezőgazdasági traktoroknak. Leica PowerGrade A Leica PowerGrade-et a földmunkagépek hatékonyságának és termelékenységének növelésére tervezték. A rendszer automatikus irányítást nyújt a földművek magassági és lejtési viszonyainak kialakításához. Külön rúd és szenzor használatával a gépkezelő a lejtiránytól függetlenül is dolgozhat. A megoldás az egyedülálló powersnap koncepcióban rejlik, melynek központi eleme egy rögzítő állomás, mely a panelek gyors és egyszerű cseréjét teszi lehetővé. Leica PowerGrade 3D Cserélje fel nyugodtan a 2D panelt 3D-re, vagy helyezze át egy másik gépre. A 3D rendszer magával viszi a kivitel tervét és a beállításokat a vezetőfülkébe. Ezután már bárhol a munkaterületen teljesen önállóan dolgozhat, hiszen az irányítást rábízhatja a GNSS/GPS rendszerre, vagy egy mérőrobotra.

29 29 Földkiemelés Leica Depthmaster A Leica Depthmaster ideális megoldást kínál kanalas kotrók munkamélységének vezérlésére. Változtassa át a gémet egy integrált mérőeszközzé úgy, hogy ehhez el sem kell hagynia a vezetőfülkét. Egyszerű üzembehelyezés, bármely forgólézerrel használható. Útburkolás Leica általános útburkoló rendszerek a Mobamatic példáján Az útburkoló gépek magassági és keresztdőlési beállításait általában ultrahangos vagy mechanikai magassági érzékelők sorával, a talaj ultrahangos vagy lézeres letapogatásával, forgólézerrel és a hozzávaló vevőkkel, valamint keresztdőlés-mérők segítségével szabályozzák. Leica PowerDigger A Leica PowerDigger szintezési és kétirányú lejtési adatok kezelésével tetszőleges referenciához képest, valós idejű mélységi és lejtési információkkal látja el a kezelőt, melyet a fülkében elhelyezett grafikus kijelzőn is láthatóvá tesz. Egy jól látható LED-sor gyors tájékoztatást ad a kívánt mélységhez képest elért állapotról. Leica PowerDigger 3D A Leica PowerDigger 3D a legnépszerűbb, legrugalmasabb, leginkább felhasználóbarát 3D földkiemelő rendszer. A Leica PowerBox GNSS (GPS + GLONASS) segítségével meghatározható a markolókanál pontos helyzete a tervezett mélységhez képest. A lejtési és mélységi különbségekről a gépkezelő valós időben, képernyőn megjelenő tájékoztatást kap. Leica PaveSmart 3D A Leica PaveSmart számos útburkoló géptípushoz ajánl 3D megoldást. Automatikus lejtési és kormányzási útmutatás 3D technológia segítségével, így pontosan úgy teríthet burkolatot, ahogy az a tervben szerepel.

30 30 Gépvezérlés Leica Depthmaster Mélységkijelzés kedvező áron A Leica Depthmaster földkiemelő szenzor forgólézer segítségével pontos mélységi vezérlést és az egyedülálló, szabadalom alatt álló, beépített függőleges lézeres vetítőnek köszönhetően folyamatos pontosságot nyújt. A Depthmasterben alkalmazott Constant Accuracy Band (C.A.B.) technológiával vett lézerjelek elektronikus úton nagy távolságban is lehetővé teszik a változatlan pontosságot. Depthmaster földkiemelő szenzor, szorító szerelékkel Depthmaster, műszerdoboz, a műszerhez való Ni-Cad akkumulátorkészlet, 2 db szorító szerelék, 220 voltos töltő és felhasználói kézikönyv 1 Order No: Depthmaster földkiemelő szenzor, mágneses szerelékkel Depthmaster, műszerdoboz, a műszerhez való Ni-Cad akkumulátorkészlet, mágneses szerelék, 220 voltos töltő és felhasználói kézikönyv 2 Order No: Főbb jellemzők áttekintése CONSTANT ACCURACY BAND (CAB) - igénytől függően 4 mm-es, vagy 12 mm-es felszíni pontosságot nyújt, függetlenül a működési távolságtól, pontmérettől, és a forgólézer típusától. Szabadalom alatt álló lézeres vetítő - Folyamatosan nyomon követi a markolókanál magassági mozgását, így biztosítva a konzisztens és pontos lejtés-meghatározást. Mágneses szerelék - A Depthmaster különösen kényelmesen használható a hatékony mágneses szerelékkel, mellyel a gémre történő felerősítés csak pár másodpercet vesz igénybe. Se fúrni, se hegeszteni nem kell. SHAKE TO WAKE - Az egyedülálló 'SHAKE TO WAKE' rendszer 5 perc szünet után lekapcsolja a nélkülözhető elektronikus eszközöket. A gép újbóli megmozdulása után minden automatikusan visszakapcsol. Szerelőrúd - Az opcionális rögzítési tartozékokat használva, a Depthmaster bármely gépre felszerelhető. Memória - Mikor a Depthmaster a lézer hatósugarán kívülre kerül, egy LED jelzi, hogy mely irányba kell fordítani a szenzort, hogy újra lézerjeleket vehessen. 1 2

31 31 Leica PowerBlade Különlegesen robosztus gépvezérlési rendszerek a mezőgazdasági és építőipari szektorok számára A Leica PowerBlade rendszer az MCP-700 Control Box által irányított teljeskörű alkalmazás. A lézervevő kiválasztásával a munkája szerint optimalizálhatja a rendszert. Egy különlegesen erős antenna és hidraulikus lehetőségek sora teszi teljessé a rendszert. A rendszer munkagépek széles körén alkalmazható, így szkrépereken, dózereken, traktorokon. PowerBlade alaprendszer MLS700 lézer vevő, tartó, MIL 4S lézer vevő, 10 m hosszú elektromos vezeték Order No: Manual Mast készlet MCP700 PowerBlade irányító panel, MLS700 lézer vevő tartóval, kézzel kihúzható 1,2 méteres, szürke RAL7035 antenna, MMB700 szerelék az MPM700- hoz, kábelek, tartozékok Order No: Jellemzők Számos hidraulikus szelepen keresztül működtethető A gép manuális vagy automatikus szintvezérlése Egyszerű kezelőfelület Nagyon jól látható LED kijelzés Körkörös vételi tartomány egy 190 mmes ablakon át, bármilyen MD Lézer vevővel Megfelelő érzékelés 2,5 mm pontosság, függetlenül a lézernyaláb szélességétől Bármilyen típusú lézerrel működik Választható mértékegységek (metrikus, US láb, US hüvelyk) Power Mast készlet MCP700 PowerBlade kontroll panel, MLS700 lézervevő tartóval, 1,2 méteres MPM700 Power Mast antenna, MMB700 szerelék az MPM700-hoz, kábelek és tartozékok Order No: További információért kérjük lépjen kapcsolatba a Leica Geosystems eszközök helyi forgalmazójával

32 32 Gépvezérlés Leica PowerDigger Minden, amire egy markolónak szüksége lehet Jellemzők A Leica PowerDigger szintezési és kétirányú lejtési adatok kezelésével tetszőleges referenciához képesti, valós idejű mélységi és lejtési információkkal látja el a kezelőt, melyet a fülkében elhelyezett grafikus kijelzőn is láthatóvá tesz. Egy jól látható LED -sor gyors tájékoztatást ad a kívánt mélységhez képesti állapotról. Ha a PowerDiggert használja, mindig tudni fogja a markolókanál pontos helyzetét. A fejlett CANbus alapú gyorsulásmérőkkel meghatározható a gép legfontosabb pontjainak helyzete. A szenzorok a legnehezebb terepi körülmények között, így víz alatt is használhatók. A piacon található legpontosabb rendszer, 1 cm ill. a mélység 0,2%-a Több, mint 30 funkció Bármely munkagépre 4" színes, egyszerűen kezelhető kijelző 20 különböző beállítás tárolása Teljesen vízálló (IP68) - semmilyen speciális szenzor vagy kábel nem kell a vízalatti munkához Upgrade lehetőség egyirányú lejtésről kétirányúra és 3 D-s vezérlésre Upgrade lehetőség döntött markolókanalú szenzorra A szenzor felszerelhető az emelőkarnak azon részére is, melyre a markolófej van csatlakoztatva A leggyakrabban használt funkciók a botkormányról is elérhetők PowerDigger Panel Gyorsbetöltő gomb A gyorsbetöltő gombbal 10 különböző felhasználói beállítást lehet elmenteni, és gombnyomásra betölteni. Sokrétű markoló kijelzés Egy színes kijelző mutatja a markolókanál helyzetét. Nélkülözhetetlen, mély vagy vízzel telt árkok kiásásánál, és minden olyan esetben, mikor a markolókanál nem látható. Gépirány kijelző Mikor X és Y irányú lejtőkön dolgozik, a munkagép iránya mindig egyértelműen követhető az LCD kijelzőn. Gyorsgombok A gyorsgombokkal a leggyakrabban használt funkciók érhetők el. Újabban sok felhasználónk a kétirányban lejtő felületek kezelése miatt telepíti a PowerDigger Rendszert, ezért az ehhez kapcsolódó funkciók a könnyebb elérés céljából a menüsor elejére kerültek. 4" Színes LCD kijelző Minden irányítási és állapotinformáció egy pillantással áttekinthető az éles képet adó LCD kijelzőn akár közvetlen napfényben. Lehetőség van hang alapján történő irányításra is. Könnyű navigáció a menüpontok között A QuickNav multifunkciós gomb segíti a gépkezelőt a PowerDigger menüjében történő gyors navigációban.

33 33 PowerDigger Basic (Rendelési szám: ) MSS 300 A Basic rendszer szenzorai MSS 301 MSS 302 Árokásás, földterítés Lejtők, rézsűk, profilok Lézer mód Víz alatti, látóteren kívüli műveletek MSS 300 elfordulás-érzékelő Elsősorban árbóc-, de gém-, vagy markolókanál -szenzorként is alkalmazható. MSS 301 szögelfordulás szenzor és lézer vevő Miért szerelne fel két külön szenzort, ha az MSS 301 önmagában egy szögelfordulás- és lézerszenzor. Kompakt kivitel, könnyű iránybaállás. MSS Ez a körkörös markolókanál szenzor közvetlenül a markolókanálra, vagy a gémre is felszerelhető. Kis méreténél fogva könnyű olyan védett helyet találni neki, ahol a szenzor és kábelek a munka alatt sértetlenek maradhatnak. PowerDigger Pro (Rendelési szám: ) MSS 301 MSS 302 MSS 300 MSS 300 A PowerDigger Pro telejskörűen érzékeli a munkagép helyzetét - dőlés, billenés, elfordulás (orrirány). MRS 300 Elfordulás érzékelő Az MRS 300 a földmunkagép billenését, dőlését és irányát érzékeli. Munkavégzés közben az MRS 300 által meghatározott pontos dőlés- és billenés adatok ismeretében könnyű a munkagép mozgását korrigálni a centiméteres pontosság elérése érdekében. Irány pontosítás Billenés Dőlés PowerDigger Pro Keresztdőlési lehetőségek (Rendelési szám: ) MSS 301 M JB 300 MSS 302 MSS 303 MSS 300 M RS 300 A markolókanál dőlésének kétirányú érzékelése MSS 303 Keresztdőlés szenzor PowerDigger rendszere billenő kanalú markolók számára készített szenzorral is bővíthető (upgrade). A kompakt kivitelnek köszönhetően a csatlakozónál könnyen elhelyezhető. MJB 300 kapcsolódoboz Az MJB 300 kapcsolódoboz a keresztdőlés funkciókhoz szükséges. Keresztdőlés Szelvény kialakítás A Leica Geosystems további ajánlatainak megismeréséhez kérjük lépjen kapcsolatba a Leica Geosystems helyi forgalmazójával.

34 34 Teodolitok és mérőállomások Leica Geosystems mérőállomások Könnyen kezelhető, megbízható mérőállomások, amelyeket az építkezésekre terveztek. Használja akár tapasztalatok nélkül a gyors és megbízható szög- valamint távmérésekhez, kitűzésekhez, és az építkezéseken előforduló egyszerű rutinfeladatokhoz. A pusztán mechanikus és optikai műszerek ideje lejárt. Ez a digitális műszerek ideje, ahol a digitális műszereknek versenyképeseknek kell maradniuk. Amennyiben egy építkezési területet kell pontosan kitűznie, ellenőrző méréseket kell végeznie, vagy magassági- és szögmérési adatokat kell gyűjtenie - akkor a Leica Geosystems az építőipari alkalmazásoknak megfelelő mérőállomást kínálja Önnek. Alkalmazások és jellemzők Builder T100/T200 Builder R100/R200 Builder R100M/R200M Kitűzések, szögek meghatározása X X X X Vezetékek X X X X Lejtők mérése vagy meghatározása X X X X Távmérés - X X X Multifunkcionális elektronikus távmérő /X Kitűzés - - X X Megvalósult állapot felmérése - X X X Terület/kerület mérés - X X X Térfogatszámítás - X X X Kötőtávolság meghatározása, és magasságkülönbség számítása - X X X Közvetett magasságmeghatározás - X X X Alfanumerikus billenytűzet X Számítógépes adattárolóhoz csatlakoztatható, különböző szoftvercsomagok - - X X Kényelmes kitűzési adatválasztás a memóriából - - X X Adattárolás - - X X Builder M/RM power A műszerek a következő pontossággal érhetők el: Builder T/R/R100M: 9" (<5 mm pontosság 100 m-en) Builder T/R/R200M: 6" (3 mm pontosság 100 m-en ) Builder 100M/R100M power: 9" (<5 mm pontosság 100 m-en) Builder 200M/R200M power: 5" (<3 mm pontosság 100 m-en) Builder R300M power: 3" (<2 mm pontosság 100 m-en)

35 35 Sohasem volt ilyen egyszerű a mérés, mint a Leica Geosystems mérőállomásaival. A TPS sorozat gyors és hatékony munkavégzést tesz lehetővé kezdőknek és profiknak egyaránt. A Leica TPS400/800-as sorozatot magasabb szintű építőipari és geodéziai feladatok speciális igényihez tervezték. A PinPoint EDM technológia jelentősen növeli a termelékenységet a pontosság megőrzése mellett. A könnyű kezelhetőséget a magától értetődő kezelői felület biztosítja, amely egyúttal lehetővé teszi, hogy a kezdők könnyedén profikká váljanak. Amennyiben egy földrészletet akar felmérni, vagy kitűzni egy építkezési területet, akkor a változatos alkalmazások segítségével gyors eredményt tud elérni, ugyanakkor ezek biztosítják a megbízható és pontos méréseket is. Alkalmazások & jellemzők TC400 modellek TCR400 power modellek TCR400 ultra modellek Az összes TPS400 műszer 3 különböző szögmérési pontossággal érhető el, 7", 5" és 3" TC800 modellek TCR800 power modellek TCR800 ultra modellek Az összes TPS800 műszer 3 különböző szögmérési pontossággal érhető el, 5", 3" és 2" Alfanumerikus billentyűzet X X X Prizmanélküli távmérés - X X - X X Nagy hatótávolságú prizmanélküli távmérés - - X - - X Csővezetékek X X X X X X Pontok mérése kódolással X X X X X X Terület- és kerületmérés X X X X X X Térfogatszámítás X X X X X X Kitűzés, és megvalósult állapot felmérése X X X X X X Álláspont meghatározás, műszermagasság, elérhetetlen pontok, kötőtávolság, magasságkülönbség, közvetett magasságok X X X X X X Referencia ívek és gridek mérése X X X Referencia sík mérések X (választható) X (választható) X (választható) X X X Koordináta-számítások X X X Útkitűző program X (választható) X (választható) X (választható) X (választható) X (választható) X (választható) Külpontos mérés X X X X X X Sokszögelés program alappont hálózat létesítéséhez kiegyenlítéssel Számítógépes adattárolóhoz csatlakoztatható, különböző szoftvercsomagok Kitűzési adatok választása kényelmesen a memóriából X (választható) X (választható) X (választható) X X X X X X X X X X X X Adattárolás, nincs szükség jegyzőkönyvre X X X X X X Összetettebb mérési feladatokhoz a Leica Geosystems további mérőállomásokat kínál, mint amilyen a Leica TPS1200-as. További információért keresse fel műszerforgalmazóját, vagy látogassa meg a honlapot.
