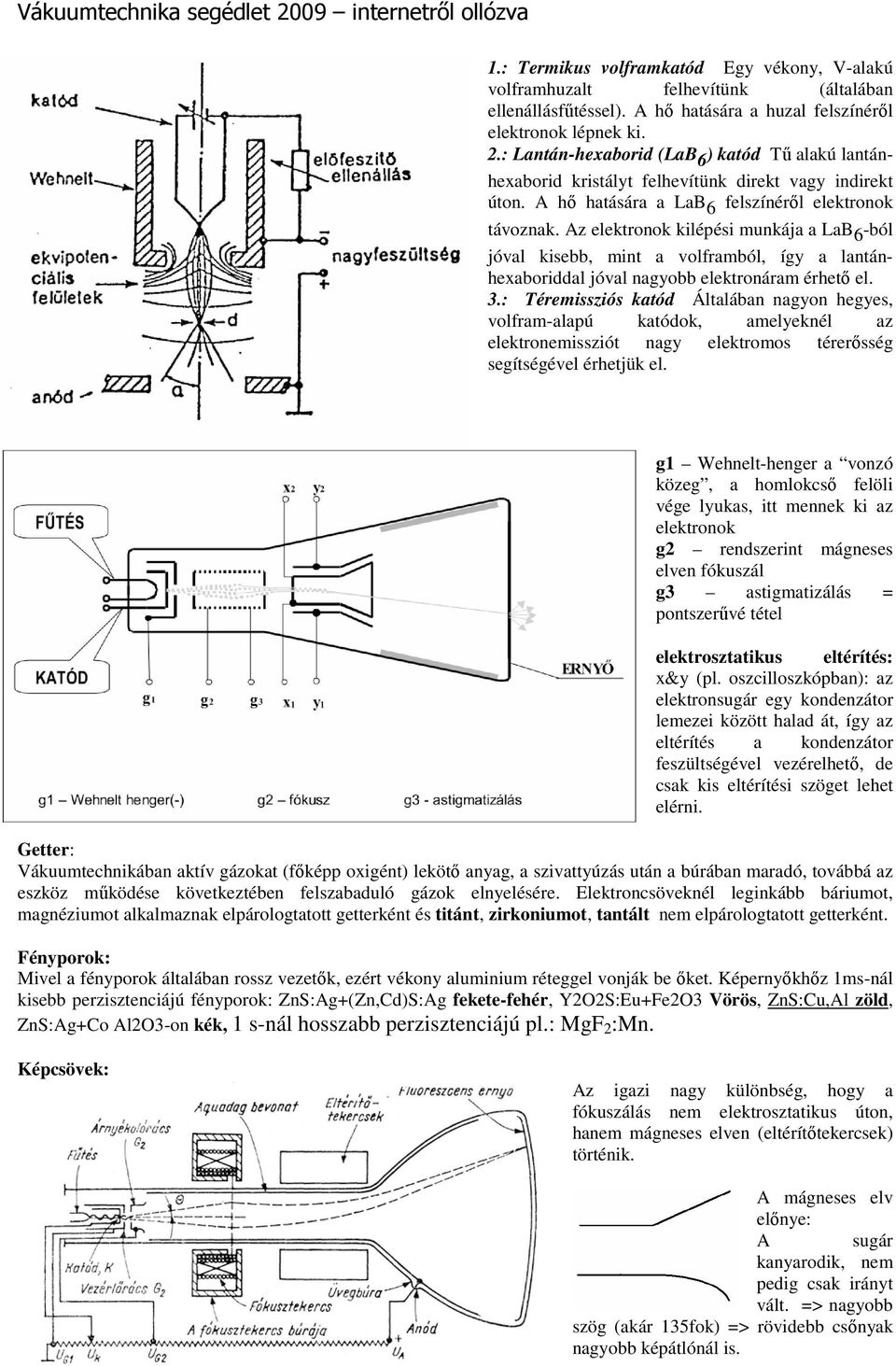

1 1.: Termikus volframkatód Egy vékony, V-alakú volframhuzalt felhevítünk (általában ellenállásfőtéssel). A hı hatására a huzal felszínérıl elektronok lépnek ki. 2.: Lantán-hexaborid (LaB 6 ) katód Tő alakú lantánhexaborid kristályt felhevítünk direkt vagy indirekt úton. A hı hatására a LaB 6 felszínérıl elektronok távoznak. Az elektronok kilépési munkája a LaB 6 -ból jóval kisebb, mint a volframból, így a lantánhexaboriddal jóval nagyobb elektronáram érhetı el. 3.: Téremissziós katód Általában nagyon hegyes, volfram-alapú katódok, amelyeknél az elektronemissziót nagy elektromos térerısség segítségével érhetjük el. g1 Wehnelt-henger a vonzó közeg, a homlokcsı felöli vége lyukas, itt mennek ki az elektronok g2 rendszerint mágneses elven fókuszál g3 astigmatizálás = pontszerővé tétel elektrosztatikus eltérítés: x&y (pl. oszcilloszkópban): az elektronsugár egy kondenzátor lemezei között halad át, így az eltérítés a kondenzátor feszültségével vezérelhetı, de csak kis eltérítési szöget lehet elérni. Getter: Vákuumtechnikában aktív gázokat (fıképp oxigént) lekötı anyag, a szivattyúzás után a búrában maradó, továbbá az eszköz mőködése következtében felszabaduló gázok elnyelésére. Elektroncsöveknél leginkább báriumot, magnéziumot alkalmaznak elpárologtatott getterként és titánt, zirkoniumot, tantált nem elpárologtatott getterként. Fényporok: Mivel a fényporok általában rossz vezetık, ezért vékony aluminium réteggel vonják be ıket. Képernyıkhız 1ms-nál kisebb perzisztenciájú fényporok: ZnS:Ag+(Zn,Cd)S:Ag fekete-fehér, Y2O2S:Eu+Fe2O3 Vörös, ZnS:Cu,Al zöld, ZnS:Ag+Co Al2O3-on kék, 1 s-nál hosszabb perzisztenciájú pl.: MgF 2 :Mn. Képcsövek: Az igazi nagy különbség, hogy a fókuszálás nem elektrosztatikus úton, hanem mágneses elven (eltérítıtekercsek) történik. A mágneses elv elınye: A sugár kanyarodik, nem pedig csak irányt vált. => nagyobb szög (akár 135fok) => rövidebb csınyak nagyobb képátlónál is.

Az elektronok kilépési munkája a LaB 6 -ból jóval kisebb, mint a volframból, így a lantánhexaboriddal jóval nagyobb elektronáram érhetı el. 3.

2 Színes képcsı: Tripla elektronágyú, három sugár a 3 alapszínnek megfelelıen. A sugarakat együtt mozgatják, így muszáj megoldani, hogy csak a megfelelı pontot találjuk el => árnyékmaszk kell. Kétféle lyukmaszk rendszer: a.) Delta fıleg monitorokban b.) Inline TV technika A lyukmaszk lágymágneses anyag, vigyázni kell a külsı mágneses hatásokkal, könnyen felmágnesezıdik, ez színtorzuláshoz vezet. Izzólámpa gyártása: Halogén izzók: Halogén körfolyamat => emelhetı a hımérséklet => erısebb fény (UV is!)

Kétféle lyukmaszk rendszer: a.) Delta fıleg monitorokban b.

3 A fénycsövek különféle átmérıvel készülhetnek: - 38 mm-es ( T 12 ), ma már ritkábban alkalmazzák - 26 mm-es ( T 8 ), az általánosan használt típus. A fénycsövek vonalas spektrumú fényt adnak, ami nem nagyon hasonlít a nap fényére. A különbség mérésére az ún. Ra indexet adják meg. A nap fénye Ra = 100, ami ennél vonalasabb, ennél kisebb értékő. Ra < 70: gyenge minıségő fénycsövek 70 < Ra < 80: normál minıségő fénycsövek, basic Ra > 80: jó minıségő (pl. a kompakt) fénycsövek, a legtöbb célra megfelelnek Ra > 90: kiváló minıségő fénycsövek. Ra 90: izzólámpa A fénycsı néhány száz fokra hevített elektródokkal mőködik, az ehhez szükséges felmelegítés már a begyújtás pillanata elıtt, a gyújtó elektródjainak záródásakor megtörténik. A gyújtófeszültség indukálódása a fojtótekercsen akkor következik be, amikor a gyújtó bimetallal ellátott elektródjai lehőlés miatt nyitják az áramkört. Begyújtás és stabilizáció után a fénycsı elektródjai között kb V mőködési feszültség Mérhetı. A 230 V hálózati feszültséget a fényforrás - elıtét rendszer együttesen kapja!mivel az induktív elıtét áramkését eredményez, a teljesítménytényezı növelésére fázisjavító kondenzátort célszerő alkalmazni. Kompakt fénycsı: Egyéb vákuumtechnikai fényforrások: Indukciós lámpa Hg-gız lámpa Fémhalogén(pl. Na-gız)

Ra < 70: gyenge minıségő fénycsövek 70 < Ra < 80: normál minıségő fénycsövek, basic Ra > 80: jó minıségő (pl. a kompakt) fénycsövek, a legtöbb célra megfelelnek Ra > 90: kiváló minıségő fénycsövek.

4 Német: Fehlerstromschutzschalter Angol: Residual Current Device (RCD) Magyar: Fi-relé / ÉV-relé (életvédelem) Csak azt figyeli, hogy a fázis és a nulla vezetın ugyanakkora-e az áramerısség. Ha ez nem teljesül, akkor a mágneses terek nem oltják ki egymást és a trafó szekunder oldalán feszültség indukálódik. Uki elektronikus figyelésével nagyon gyorsan és kis áramkülönbség (akár simán 10mA) esetén is kapcsolható egy relé, ami áramtalanítja jellemzıen mindkét ágat (fázis és nullavezetı). A gyakorlatban van rajta teszt gomb, amivel kis áramkülönbséget mesterségesen hozunk létre. Ekkor muszáj leoldania. Létezik egyfázisú és három fázist egyszerre figyelı kivitel is a felhasználástól függıen.

Uki elektronikus figyelésével nagyon gyorsan és kis áramkülönbség (akár simán 10mA) esetén is kapcsolható egy relé, ami áramtalanítja jellemzıen mindkét ágat (fázis és

5 (féncsı halofoszfát fénypor) (fénycsı 3 sávos fénypor)

6 1.Elektróda 2.Ikerfém elektróda 3.Zavarszőrı kondenzátor 4.Bura (üveg) 5.Tokozat

7 Speciális fénycsı-típusok Nem látható tartományban sugárzó Germicid lámpa (260 nm) Gyakorlatilag fénypor nélküli, csíra ölı hatás Erithemal-lámpa (mesterséges napfény) ~ 300 nm Speciális fénypor bevonattal Különleges sıtétkék üvegő UV (fény)csı, mezıgazdasági felhasználás (fotoszintézis tartománya) 400 nm és 650 nm

(mesterséges napfény) ~ 300 nm Speciális fénypor bevonattal Különleges

8 Színhımérséklet: A fehér fény különbözı színő fények keveréke. A különféle fényforrások fényei nem azonos arányban tartalmazzák a fehér fény összetevıit, tehát színük is különbözik egymástól. A fényforrások valós színe az adott fényforrás által kisugárzott energia hullámhossz szerinti eloszlásával írható le. Ez a jelleggörbe megmutatja, hogy az adott fényforrás mennyi energiát sugároz ki a különbözı színő komponensekbıl. A kisugárzott energia nagyságát a görbe alatti terület adja meg. A látható tartományban kisugárzott energia hullámhossz szerinti eloszlására jellemzı szám a színhımérséklet. Egysége: Kelvin, K Egy ideális termikus fényforrás által kisugárzott fény színhımérséklete megegyezik annak kelvinfokban kifejezett hımérsékletével. A nem ideális termikus sugárzók (például izzószál) és a nem termikus sugárzók (például fénycsı) színhımérséklete megegyezik annak az ideális termikus sugárzónak hımérsékletével, amellyel azonos színő fényt sugároz ki. A termikus sugárzók közös tulajdonsága, hogy az általuk kisugárzott energia hullámhossz szerinti eloszlását leíró jelleggörbéjük folytonos Néhány színhımérsékleti adat: Gyertya: 1900 K Háztartási izzólámpa: 2800 K Fotoizzó: 3200 K Reggeli, délutáni alacsony napállás: 4800 K Átlagos napfény, vaku: 5600 K Napos idı, árnyékban: 6000 K Nappal, kissé felhıs égbolt: 8000 K Borult, ködös idı: K

Ez a jelleggörbe megmutatja, hogy az adott fényforrás mennyi energiát sugároz ki a különbözı színő komponensekbıl. A kisugárzott energia nagyságát a görbe alatti terület adja meg.
