SINCLAIR LÉGKONDICIONÁLÓ BERENDEZÉSEK 2012/2013 KATALÓGUS

Átírás

1 SINCLAIR LÉGKONDICIONÁLÓ BERENDEZÉSEK 2012/2013 KATALÓGUS

2 LAKOSSÁGI

3 LÉGKONDICIONÁLÓK A SINCLAIR klímaberendezések kellemes klímát és otthonos légkört varázsolnak minden háztartásba, irodába. Széles választék teljesítményben, típusban és design-ban A bonyolult kihívásokra is egyszerű és kényelmes megoldásokat kínál, mint pl.: az energiatakarékos DC INVERTERES technológiájú MULTI COMBI SOROZATOT.

4 Az érezhető különbség Az érezhető különbség A hatékony SINCLAIR PLAZMA TECH- NOLÓGIÁNAK köszönhetően a levegő észrevehetően tisztább és frissebb SINCLAIR légkondicionálóknak köszönhetően környezete, igényének megfelelően nem csak hűtve vagy fűtve van, de biztonságosabb is. A plazma technológia felfogja a levegőben található káros baktériumokat. A levegő így nem csak tisztább, hanem frissebb is lesz. Óvja családját ezzel az új technológiával: csökkentheti az influenza, vagy más a levegőben terjedő baktériumok által előidézett betegségek kockázatát. Ily módon tisztított levegőben csökken allergének menynyisége, mely jótékony hatással bír az allergiában szenvedőkre Plazma légtisztító technológia biztosítja a természetes bioklímát, mely aktív oxigén molekulákban más néven ionokban a gazdag. Mérhető és ellenőrizhető mennyiségű pozitív és negatív oxigén ionokat hoz létre. Negatív ionok elektronokat tartalmaznak, ellenben a pozitív ionokkal, melyekből ez az elektron hiányzik, s ez által instabil állapot jön létre. Az instabil ionok jótékony hatásai: KIVONJÁK A LEVEGŐBŐL A RÉ- SZECSKÉKET Levegő által szállított porrészecskék ion kötésen keresztül negatív ion töltést kapnak. Töltött részecskék összekapcsolódnak, így nehezebbé válnak és leülepednek. A légkondicionáló berendezés szűrője felfogja ezeket, a nagyobb részecskéket LEVEGŐ FERTŐTLENÍTÉSE A leválasztó övezetben történő elkülönítésnél a baktériumok és gombaspórák aktív oxigén molekulákhoz kapcsolódnak, oxidálódnak és megsemmisülnek. Ennek köszönhetően a baktériumok és spórák, melyek a betegség emberről emberre terjedés eszközei, nem tudnak tovább szaporodni. Az ionok a részecskék lerakódást okozzák, ezáltal csökkentik a baktériumok mennyiségét levegőben. SEMLEGESÍTI A SZAGOKAT A nemkívánatos szagok, az aktív oxigén molekulák érintkezésével oxidálódnak. Gyorsan, főként a szerves eredetű szagokat semlegesíti. VOC ANYAGOK ELLENŐRZÉSE A szőnyegekből, építőanyagokból, bútorokból, irodai eszközökből, tisztítószerekből, festékekből, ragasztókból, oldószerekből, növényvédő szerekből, gáznemű állapotú illékony szerves (VOC - Volatile Organic Compounds) vegyületek szabadulnak ki. Ionok, ezen anyagokra elektronok cseréjével hatnak, széttördelik molekuláris struktúrájukat, melyek így már kevésbé károsak. EGÉSZSÉGRE GYAKOROLT JÓ- TÉKONY HATÁSOK Az emberi, és állati tüdő is hatékonyabban szívja fel az oxigént a tiszta ionizált levegőből, ami pozitív hatással van az általános egészségére és közérzetre. Növekszik a szervezet ébersége és a koncentrációja. DC INVERTERES TECHNOLÓGIA Ellentétben a hagyományos légkondicionálókkal, melyek fix fordulatszámú kompresszorral működnek, és ezáltal nem lehetséges szabályozni a pillanatnyi teljesítményüket, az inverteres berendezések a futamidejük nagy részében részleges terhelés alatt dolgoznak. A hagyományos berendezés a teljesítmény szabályozást a kompresszor ki és be kapcsolásával végzi, ami hőmérséklet ingadozást okoz, és felesleges zajterheléssel jár. Inverteres egységek képesek a teljesítményük folyamatosan szabályozására, ami zajcsökkentéssel jár, nagyobb a hatékonyságuk és alacsonyabb az energiafelhasználásuk. Az inverteres berendezések energiafogyasztása mintegy 44%-kal alacsonyabb, mint a hagyományos légkondicionálóké Megjegyzés: a PT rövidítést tartalmazó modellek, PLASMATEC technológiával vannak ellátva. 4

5 VÁLASZTHATÓ SZŰRŐK Mechanikus szűrő Aktív szénszűrő Ezüst ionokkal dúsított szűrő Fotokatalitikus szűrő Katechines szűrő Bio antibakteriális szűrő Elektrosztatikus szűrő Több-funkciós szűrő Mechanikus szűrő A mechanikus szűrő megköti az aeroszolokat és a kis részecskék, tisztítja a helyiség levegőjét, katalizálja és lebontja az ammónia, hidrogén-szulfid és a szénhidrogének akár 80%-át. Ez a szűrő stabil és regenerálás nélkül hosszú ideig használható. Mosás után a szűrő ismét teljesen működőképes. Minden oldalfali berendezés alapfelszereltsége. Aktív szénszűrő Az aktív szénnek, a levegőben és a folyadékokban, kettős: fizikai és kémiai abszorpciós hatása van, Gyorsan elnyeli a káros gázokat, mint pl.: a benzolt, formaldehideket és ammóniát. Katechines szűrő Katechin, a zöld tea kivonata, mely oxidáló és fertőtlenítő hatása miatt a szűrőhöz adagolva. Aktív enzimek benzol magot hoznak létre, melyek elnyelik a szagokat és a káros anyagokat a levegőből. Katechines szűrő hosszan és hatékonyan fogja fel és semlegesíti porrészecskéket. Az antibakteriális változata megsemmisíti a baktériumok több, mint 95%-át, mint pl.: Staphylococcus aureus-t. Ezüst ionokkal dúsított szűrő Ezüst tartalmú szűrő egy teljesen újfajta, hatékony sterilizációs eszköz. Ezüst ionok színtelenek és szagtalanok, nincsenek mellékhatásai, mint pl: az irritáció, a környezetszennyezés és az illékonyság. Ionok, a sterilizálás után megújítják önmagukat, így növelik élettartamukat. Amellett, hogy hosszú élettartamú és sterilizáló hatású az ezüst bevonatú szűrő, emellett még környezetkímélő és teljesen biztonságos is. Nagy a hatékonysága, a baktériumok, mint 99%-át semlegesíti. Ezüstionok magukhoz vonzzák a baktériumokat és a mikroorganizmusokat, áthatolnak a sejtmembránon, így gátolják a baktériumok osztódási aktivitását. Megbontják a baktériumok és a mikroorganizmusok DNS szerkezetét, ezáltal csökkentik a baktériumok reprodukciós képességét. Fotokatalitikus szűrő Fotokatalitikus szűrő, az ultraibolya fényének köszönhetően csökkenti a szagokat és baktériumokat. Hatékonyan tisztítja a levegőt, megőrzi annak frissességét. A szűrőben található titánnak (TiO2) erős fotokatalitikus hatása van, mely környezetkímélő is. Eltávolítja a levegőben levő ecetsav több mint 90%-át, formaldehideket, ammóniát és a megújuló káros anyagok több mint 70%-át. Bio antibakteriális szűrő Ez a szűrő kiváló tisztító, sterilizációs és pormegkötő tulajdonsággal bíró anyagból készül. A levegő átáramlásakor a por és baktériumok megkötődnek a szűrő felületén, mely bio-baktériumölő. A bio-baktériumölő réteg megbontja a megkötött mikroba metabolizmusát és korlátozza a növekedését. Esherichia coli és a Staphylococcus aureus megkötése több mint 95%. Elektrosztatikus szűrő Az elektrosztatikus elven működő (magas sztatikus feszültséggel polarizálja a port) finom szűrő, mely megköti a mikroszkópikus méretű porrészecskéket, állati szőrt, füstöt, polleneket. Ez a szűrő megköti a különböző típusú por, szmog és nagyon finom részecskék (nagyobb, mint 0,1 mikrométerig) 85%-át. Több-funkciós szűrő Ez a szűrő a következő 6 típus: Acari bakteriális" szűrő, ezüstionos szűrő, katechines szűrő, kitin szűrő, formaldehid-det megkötő szűrő és C-vitaminos szűrő hármas kombinációja. A szűrőt úgy tervezték, hogy megfeleljen az Ön igényeinek 5

6 SINCLAIR LÉGKONDICIONÁLÓK TOVÁBBI ELŐNYEI Hőmérséklet Alvási görbe (hűtés) COMFORTABLE SLEEP MÓD MINŐSÉGI MOTOR 1. üzemmód: A beltéri hőmérséklet automatikusan emelkedik (hűtés) vagy csökken (fűtés). Idő 2. üzemmód: Az egyedi frissítő funkció, a hőmérsékletet automatikusan úgy módosítja, hogy az ébredés előtt kissé alacsonyabb legyen 3. üzemmód: Lehetőség van a saját hőmérséklet diagramot beállítására. A berendezések kiváló minőségű motorokkal van ellátva, melyek magas korrózióállósággal és alacsony zajszinttel rendelkeznek. Ma motor élettartamát is jóval hosszabb, mint a hagyományos motoroké. Alvási görbe (hűtés) Hőmérséklet Hőmérséklet Alvási görbe (fűtés) Idő Idő NAGY TELJESÍTMÉNYŰ PÁRÁTLANÍTÁS Hatékonyan csökkenti a levegő páratartalmát, szárazon és frissen tartja a levegőt. Hőmérséklet "I FEEL" funkció Alvási görbe (fűtés) A távirányítóba beépített miniatűr érzékelő méri a hőmérsékletet és információt küld Idő a beltéri egység felé. Az adatok alapján a berendezés úgy módosítja a hőmérsékletet és ventilátor sebességét, hogy az kielégítse az Ön kényelmi igényeit és az energiatakarékosság követelményeit. Érzékelt hőmérséklet 23 C Érzékelt hőmérséklet 26 C Érzékelt hőmérséklet 23 C CSENDES ÜZEMMÓD Csendes üzemmódban, a zajszint nagyon alacsony, nem zavarja a szoba csendjét. Érzékelt hőmérséklet 26 C KÖRNYEZETKÍMÉLŐ Tényleges hőmérséklet 26 C l 26 C Tényleges hőmérséklet 26 C Tényleges hőmérséklet 29 C Tényleges hőmérséklet 29 C Klimatizace Sinclair Tradiční klimatizace Tradiční klimatizace Párátlanító nem használ CFC-alapú hűtőközeget, ez által hozzájárul a környezet védelméhez. I feel 26 C I feel I feel Klimatizace Sinclair Téli üzemmód Hűtés -15 C-ig A berendezés még -15 C-nál is hűt, miközben biztosítja a folyamatos működését. Külső hőmérséklet változásnak megfelelően változik a kompresszor frekvenciája és a ventilátor sebessége. -15 C -15 C Fűtés -15 C-ig A berendezés -15 C-ig fűt, e tulajdonság biztosítására szolgál karterfűtés, kompresszor előmelegítése és frekvencia szabályzása. SZÁRÍTÓ FUNKCIÓ Párátlanítás segíti a ruhák száradását, gátolja a ruhák, bútorok benedvesedését, bepenészedését az esős évszak alatt. ENERGIATAKARÉKOS Készüléknek alacsony az energiafelhasználása -15 C -15 C HIDEG LEVEGŐ MEGELŐZÉSE A hőcserélő rézcsövei átmelegedése kapcsol be a ventilátor, hogy a berendezésből a beállított hőmérsékletű levegőt fújja ki. 6

7 SZIMBÓLUMOK Blue Fin R410A 7 Nagy teljesítményű japán technológiájú kompresszor Automata üzemmód Korrózióálló kompresszor Kompakt kialakítás Környezetkímélő Auto Clean (automatikus tisztítás) Rugalmasan állítható lamellák Comfortable sleep mód Diagnosztikai LED kijelző Hideg levegő megelőzése Turbó Öndiagnosztika Intelligens leolvasztás Automatikus újraindulás funkció Téli üzemmód Lock (billentyűzár) Csendes üzemmód 1W-os Standby 3-D spirál ventilátor Fűtés 8 C Állítható időzítő "I FEEL" funkció Órakijelző 7 fokozatú ventilátor Nagy hatékonyságú hőcserélő Friss levegő betáplálás Független párátlanítás funkció Opcionális egészségügyi szűrők

8 ÜGYES VÁLASZTÁS LAKÁSÁBA BARON SOROZAT ASH-09AB ASH-12AB 8

9 O N / O F F T Í P U S Ú O L D A L FA L I S P L I T K L Í M A Blue Fin R410A Baron sorozat jellemzői A energiaosztály Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg Vízelvezető mindkét oldalon Kis méret Megbízható kondenzátor Hideg levegő megelőzése Standard szűrők: katechines szűrő és aktív szénszűrő BARON SOROZAT MODELL Teljesítmény Teljesítményfelvétel ASH-12AB hűtés kw 2,6 3,2 fűtés kw 2,8 3,5 Frekvencia/Tápfeszültség Áramfelvétel ASH-09AB Hz V ,45 hűtés A 3,64 fűtés A 3,46 4,32 hűtés W fűtés W EER W/W ,21 3,21 COP W/W 3,61 3,61 Zajszint - beltéri egység db(a) 40/37/35/32 41/38/35/32 Zajszint - kültéri egység max db(a) Légszállítás m³/h Párátlanítás Hűtőközeg/ mennyiség l/h 0,8 1,2 típus / kg R410A / 0,7 R410A / 0,8 folyadék inch / mm ¼/6 ¼/6 gáz inch / mm ⅜ / 10 ⅜ / 10 Csővezetékek hossza max m Szintkülönbség max m Méretek (sz x m x m) belt. egys. mm 730x255x x265x177 kült. egys. mm 776x540x x540x320 Nettó tömeg belt. egys. kg 8 9 kült. egys. kg hűtés C 18 ~ ~ 43 fűtés C -7 ~ 24-7 ~ 24 Csővezetékek átmérője Üzemi hőmérsékletek A műszaki specifikációk eltérhetnek a megadott értékektől, a gyártó által végzett műszaki fejlesztés miatt. Az adatok a következő feltételeknél értendők: Csővezeték hossza: 5m Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB Fűtés: belső hőmérséklet 20 C DB/15 C WB; külső hőmérséklet 7 C DB/6 C WB 9

10 MEGOLDÁSOK NAGY TELJESÍTMÉNYRE CEASAR SOROZAT ASH-09AC PT ASH-13AC PT ASH-18AC PT ASH-24AC PT ASH-28AC 10

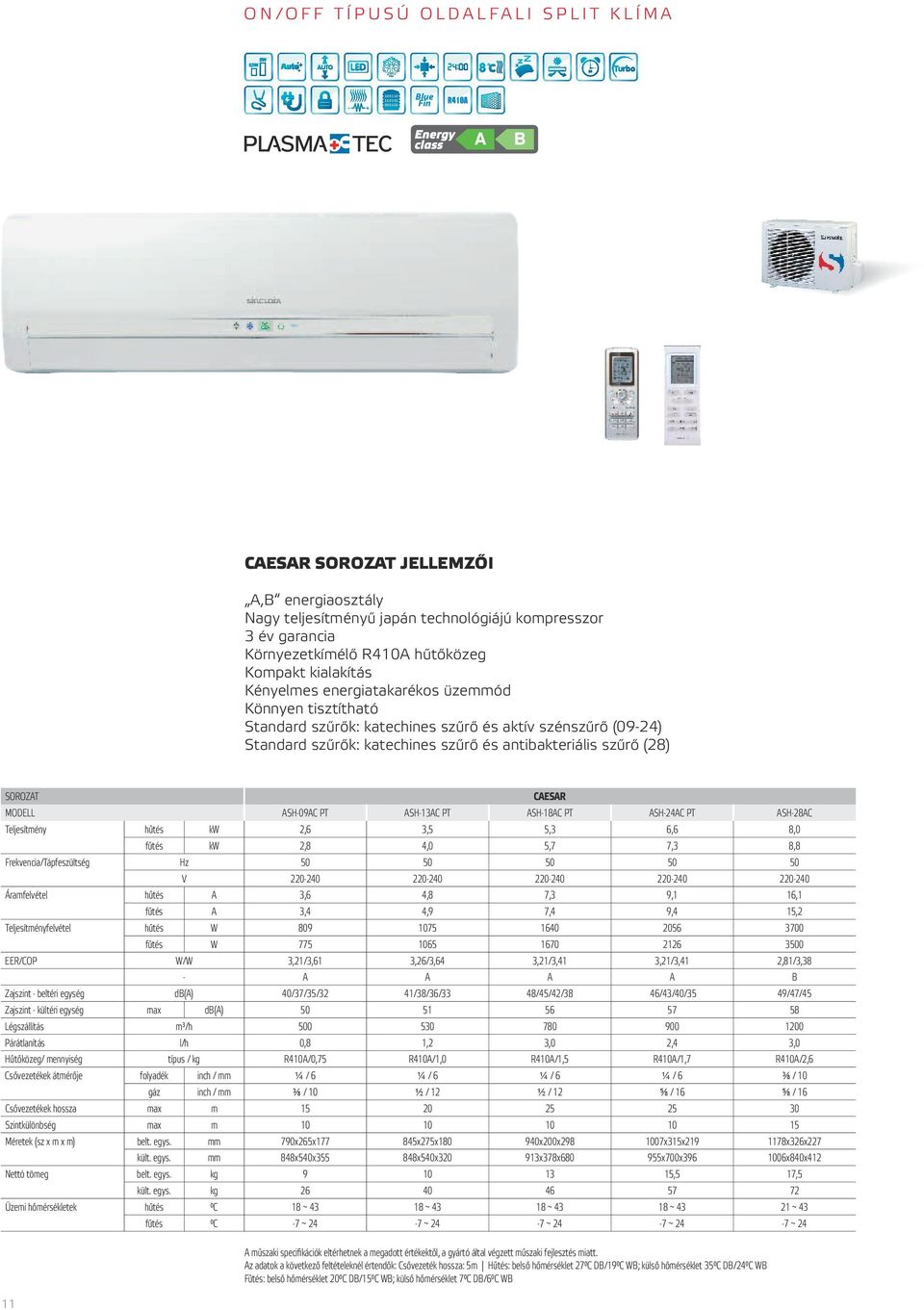

11 O N / O F F T Í P U S Ú O L D A L FA L I S P L I T K L Í M A Blue Fin R410A CAESAR sorozat jellemzői A,B energiaosztály Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg Kompakt kialakítás Kényelmes energiatakarékos üzemmód Könnyen tisztítható Standard szűrők: katechines szűrő és aktív szénszűrő (09-24) Standard szűrők: katechines szűrő és antibakteriális szűrő (28) CAESAR SOROZAT MODELL Teljesítmény Teljesítményfelvétel ASH-18AC PT ASH-24AC PT ASH-28AC kw 2,6 3,5 5,3 6,6 8,0 fűtés kw 2,8 4,0 5,7 7,3 8,8 Hz V hűtés A 3,6 4,8 7,3 9,1 16,1 fűtés A 3,4 4,9 7,4 9,4 15,2 hűtés W fűtés W W/W 3,21/3,61 3,26/3,64 3,21/3,41 3,21/3,41 2,81/3,38 - A A A A B db(a) 40/37/35/32 41/38/36/33 48/45/42/38 46/43/40/35 49/47/45 EER/COP Zajszint - beltéri egység Zajszint - kültéri egység ASH-13AC PT hűtés Frekvencia/Tápfeszültség Áramfelvétel ASH-09AC PT max db(a) Légszállítás m³/h Párátlanítás Hűtőközeg/ mennyiség l/h 0,8 1,2 3,0 2,4 3,0 típus / kg R410A/0,75 R410A/1,0 R410A/1,5 R410A/1,7 R410A/2,6 folyadék inch / mm ¼/6 ¼/6 ¼/6 ¼/6 ⅜ / 10 gáz inch / mm ⅜ / 10 ½ / 12 ½ / 12 ⅝ / 16 ⅝ / 16 Csővezetékek hossza max m Szintkülönbség max m Csővezetékek átmérője Méretek (sz x m x m) Nettó tömeg Üzemi hőmérsékletek belt. egys. mm 790x265x x275x x200x x315x x326x227 kült. egys. mm 848x540x x540x x378x x700x x840x412 17,5 belt. egys. kg ,5 kült. egys. kg hűtés C 18 ~ ~ ~ ~ ~ 43 fűtés C -7 ~ 24-7 ~ 24-7 ~ 24-7 ~ 24-7 ~ 24 A műszaki specifikációk eltérhetnek a megadott értékektől, a gyártó által végzett műszaki fejlesztés miatt. Az adatok a következő feltételeknél értendők: Csővezeték hossza: 5m Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB Fűtés: belső hőmérséklet 20 C DB/15 C WB; külső hőmérséklet 7 C DB/6 C WB 11

12 SPECIÁLIS MEGOLDÁS LAKÁSÁHOZ POLAR SOROZAT ASH-09AIP PT ASH-12AIP PT ASH-18AIP PT ASH-24AIP PT 12

13 D C I N V E R T E R E S O L D A L FA L I S P L I T K L Í M A Blue Fin R410A Polar sorozat jellemzői A energiaosztály Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg 50% energia megtakarítás Alacsony működési 16Hz frekvenciája Automatikus feszültség beállítás Nagyon alacsony zajszint Standard szűrők: katechines szűrő és aktív szénszűrő POLAR SOROZAT MODELL Teljesítmény hűtés fűtés Frekvencia/Tápfeszültség Áramfelvétel Teljesítményfelvétel ASH-09AIP PT ASH-12AIP PT ASH-18AIP PT ASH-24AIP PT kw 2,65 (0,45-3,23) 3,53 (0,60-3,96) 5,30 (1,05-6,50) 6,45 (1,50-7,00) kw 7,00 (1,20-7,80) 3,52 (0,45-4,10) 4,10 (0,60-5,13) 5,70 (1,00-7,00) Hz V ,09 hűtés A 6,30 6,88 11,09 fűtés A 6,88 7,32 11,54 11,98 hűtés W 800 ( ) 1100 ( ) 1600 ( ) 1985 ( ) W 950 ( ) 1135 ( ) 1578 ( ) 1930 ( ) EER fűtés W/W 3,30 3,21 3,31 3,25 COP W/W 3,70 3,61 3,61 3,62 Zajszint - beltéri egység db(a) 41/38/30/24 42/39/31/25 45/40/37/32 46/42/37/32 Zajszint - kültéri egység max db(a) Légszállítás m³/h Párátlanítás Hűtőközeg/ mennyiség l/h 1,0 1,2 1,8 2,0 típus / kg R410A/0,7 R410A/1,0 R410A/1,3 R410A/1,4 folyadék inch / mm ¼/6 ¼/6 ¼/6 ¼/6 gáz inch / mm ⅜ / 10 ⅜ / 10 ½ / 12 ½ / 12 Csővezetékek hossza max m Szintkülönbség max m Méretek (sz x m x m) belt. egys. mm 770x283x x283x x305x x319x221 kült. egys. mm 710x318x x318x x700x x700x396 Nettó tömeg belt. egys. kg kült. egys. kg hűtés C -15 ~ ~ ~ ~ 48 fűtés C -15 ~ ~ ~ ~ 24 Csővezetékek átmérője Üzemi hőmérsékletek A műszaki specifikációk eltérhetnek a megadott értékektől, a gyártó által végzett műszaki fejlesztés miatt. Az adatok a következő feltételeknél értendők: Csővezeték hossza: 5m Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB Fűtés: belső hőmérséklet 20 C DB/15 C WB; külső hőmérséklet 7 C DB/6 C WB 13

14 LAKÁSA CSENDES KOMFORTJA SYMPHONY SOROZAT ASH-09AISW, ASH-09AISB, ASH-09AISR ASH-13AISW, ASH-13AISB, ASH-13AISR 14

15 D C I N V E R T E R E S O L D A L FA L I S P L I T K L Í M A Blue Fin R410A Symphony sorozat jellemzői A energiaosztály Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg Keskeny kivitel Csendes üzemmód Friss levegő betáplálás Standard szűrők: katechines szűrő és elektrosztatikus szűrő Színválaszték: fehér, barnás, piros SYMPHONY SOROZAT MODELL Teljesítmény ASH-09AIS(W/B/R) kw 2,6 (1,0-3,4) 3,5 (1,3-4,0) fűtés kw 2,9 (0,6-3,8) 3,8 (0,9-4,3) Frekvencia/Tápfeszültség Áramfelvétel Teljesítményfelvétel ASH-13AIS(W/B/R) hűtés Hz V ,2 hűtés A 2,8 fűtés A 3,1 4,6 hűtés W 645 ( ) 970 ( ) W 695 ( ) 1055 ( ) EER fűtés W/W 4,0 (2,7-4,6) 3,6 (2,5-4,4) COP W/W 4,1 (2,4-4,2) 3,6 (2,1-3,7) Zajszint - beltéri egység db(a) 38/34/32/29/27/25/22 39/36/34/31/28/25/23 Zajszint - kültéri egység max db(a) Légszállítás m³/h Párátlanítás Hűtőközeg/mennyiség Csővezetékek átmérője l/h 0,8 1,4 típus / kg R410A/0,9 R410A/1,3 folyadék inch / mm ¼/6 ¼/6 gáz inch / mm ⅜ / 10 ½ / 12 Csővezetékek hossza max m Szintkülönbség max m belt. egys. mm 896x320x x320x159 kült. egys. mm 776x540x x540x320 belt. egys. kg 11,5 11,5 kült. egys. kg hűtés C 18 ~ ~ 43 fűtés C -7 ~ 24-7 ~ 24 Méretek (sz x m x m) Nettó tömeg Üzemi hőmérsékletek A műszaki specifikációk eltérhetnek a megadott értékektől, a gyártó által végzett műszaki fejlesztés miatt. Az adatok a következő feltételeknél értendők: Csővezeték hossza: 5m Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB Fűtés: belső hőmérséklet 20 C DB/15 C WB; külső hőmérséklet 7 C DB/6 C WB 15

16 TELJES KÖRŰ MEGOLDÁSOK LAKÁSÁBA MULTI COMBI SOROZAT MC-H07AIC PT MC-H09AIC PT MC-H12AIC PT MC-H18AIC PT MC-F09AI MC-F12AI MC-F18AI MC-F24AI MC-C12AI MC-C18AI MC-C24AI MC-D09AI MC-D12AI MC-D18AI MC-D24AI MC-P09AI MC-P12AI MC-P18AI MC-E18AI MC-E24AI MC-E28AI MC-E36AI MC-E42AI 16

17 RUGALMAS INVERTERES LÉGKODICIONÁLÁS Blue Fin R410A MC-CXXAI MC-DXXAI MC-HXXAIC PT MC-PXXAI MC-FXXAI Multi Combi sorozat jellemzői Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg rugalmas telepítés Akár 5 beltéri egység kombinációja Padlómelegítő hatás (konzolos) Automatikus újraindulás funkció multi combi - k ü lt é ri egys é gek MULTI COMBI - KÜLTÉRI EGYSÉGEK SOROZAT MODELL MC-E28AI MC-E36AI MC-E42AI Teljesítmény hűtés/fűtés kw 4,1/4,5 7,1/8,5 8,0/9,3 9,8/11,0 11,6/13,0 Tápfeszültség/Frekvencia V / Hz / / / / / 50 EER/COP W/W 3,57/3,81 3,21/3,62 3,23/3,63 3,23/3,65 3,23/3,67 Zajszint - kültéri egység db(a) 56/53/50 58/54/52 59/56/ típus/ mennyiség (kg) R410A/1.4 R410A/2.2 R410A/2.2 R410A/3,6 R410A/4,8 Hűtőközeg Csővezetékek átmérője MC-E18AI MC-E24AI folyadék inch / mm 6,0x2 6,0x3 6,0x4 6,0x3/10,0x1 6,0x4/10,0x1 gáz inch / mm 10,0x2 10,0x3 10,0x4 10,0x2/12,0x1/16,0x1 10,0x2/12,0x2/16,0x1 Csővezetékek hossza max m Szintkülönbség max m x440x1103 Méretek (sz x m x m) mm 903x596x x700x x700x x412x840 Nettó tömeg kg Üzemi hőmérsékletek hűtés C -5 ~ 43-5 ~ 43-5 ~ 43-5 ~ 48-5 ~ 48 fűtés C -10 ~ ~ ~ ~ ~ 27 Az adatok a következő feltételeknél értendők: Csővezeték hossza: 5m Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB Fűtés: belső hőmérséklet 20 C DB/15 C WB; külső hőmérséklet 7 C DB/6 C WB 17

18 KOMBINÁCIÓS TÁBLÁZAT (beltéri egység: kw) MC-E18AI MC-E24AI MC-E28AI 1 model 2 modely 2 modely 3 modely 2 modely 3 modely 4 modely 2,1 2,1+2,1 2,1+2,1 2,1+2,1+2,1 2,1+2,1 2,1+2,1+2,1 2,1+2,1+2,1+2,1 2,6 2,1+3,5 2,1+3,5 2,1+2,1+5,0 2,1+3,5 2,1+2,1+5,0 2,1+2,1+2,1+5,0 3,5 2,6+3,5 2,6+2,6 2,1+2,6+5,0 2,6+2,6 2,1+2,6+5,0 2,1+2,1+2,6+5,0 2,1+2,6 2,6+5,0 2,6+2,6+3,5 2,6+5,0 2,6+2,6+2,6 2,1+2,6+2,6+3,5 2,6+2,6 3,5+5,0 3,5+3,5+3,5 3,5+5,0 2,6+3,5+3,5 2,6+2,6+3,5+3,5 2,1+2,6 2,1+2,1+2,6 2,1+2,6 3,5+3,5+5,0 2,1+2,1+2,1+2,6 2,1+5,0 2,1+2,6+2,6 2,1+5,0 2,1+2,1+2,6 2,1+2,1+2,6+2,6 2,6+3,5 2,1+3,5+3,5 2,6+3,5 2,1+2,6+2,6 2,1+2,1+3,5+3,5 3,5+3,5 2,6+2,6+5,0 3,5+3,5 2,1+3,5+3,5 2,6+2,6+2,6+2,6 5,0+5,0 2,1+2,1+3,5 5,0+5,0 2,6+2,6+3,5 2,1+2,1+2,1+3,5 2,1+2,6+3,5 2,6+3,5+5,0 2,1+2,1+2,6+3,5 2,6+2,6+2,6 2,1+2,1+3,5 2,1+2,6+2,6+2,6 2,6+3,5+3,5 2,1+2,6+3,5 2,6+2,6+2,6+3,5 2,1+3,5+5,0 2,6+2,6+5,0 3,5+3,5+3,5 MC-E36AI 2 modely 3 modely 4 modely 2,1+2,1 2,6+7,1 2,1+2,1+2,1 2,1+3,5+5,0 2,6+3,5+5,0 2,1+2,1+2,1+2,1 2,1+2,1+5,0+5,0 2,6+2,6+2,6+2,6 2,1+2,6 3,5+3,5 2,1+2,1+2,6 2,1+3,5+7,1 2,6+3,5+7,1 2,1+2,1+2,1+2,6 2,1+2,6+2,6+2,6 2,6+2,6+2,6+3,5 2,1+3,5 3,5+5,0 2,1+2,1+3,5 2,1+5,0+5,0 2,6+5,0+5,0 2,1+2,1+2,1+3,5 2,1+2,6+2,6+3,5 2,6+2,6+2,6+5,0 2,1+5,0 3,5+7,1 2,1+2,1+5,0 2,1+5,0+7,1 2,6+5,0+7,1 2,1+2,1+2,1+5,0 2,1+2,6+2,6+5,0 2,6+2,6+2,6+7,1 2,1+7,1 5,0+5,0 2,1+2,1+7,1 2,6+2,6+2,6 3,5+3,5+3,5 2,1+2,1+2,1+7,1 2,1+2,6+2,6+7,1 2,6+2,6+3,5+3,5 2,6+2,6 5,0+7,1 2,1+2,6+2,6 2,6+2,6+3,5 3,5+3,5+5,0 2,1+2,1+2,6+2,6 2,1+2,6+3,5+3,5 2,6+2,6+3,5+5,0 2,6+3,5 7,1+7,1 2,1+2,6+3,5 2,6+2,6+5,0 3,5+3,5+7,1 2,1+2,1+2,6+3,5 2,1+2,6+3,5+5,0 2,6+2,6+5,0+5,0 2,6+5,0 2,1+2,6+5,0 2,6+2,6+7,1 3,5+5,0+5,0 2,1+2,1+2,6+5,0 2,1+2,6+5,0+5,0 2,6+3,5+3,5+3,5 2,1+2,6+7,1 2,6+3,5+3,5 5,0+5,0+5,0 2,1+2,1+2,6+7,1 2,1+3,5+3,5+3,5 2,6+3,5+3,5+5,0 2,1+3,5+3,5 2,1+2,1+3,5+3,5 2,1+3,5+3,5+5,0 3,5+3,5+3,5+3,5 2,1+2,1+3,5+5,0 MULTI COMBI SOROZAT x x x MC-E42AI Ha a beltéri egységek névleges teljesítménye 2 modely 3 modely meghaladja a kültéri egység névleges 2,1+2,1 2,6+7,1 2,1+2,1+2,1 2,1+3,5+7,1 2,6+5,0+5,0 teljesítményét, abban esetben lehetséges, 2,1+2,6 3,5+3,5 2,1+2,1+2,6 2,1+5,0+5,0 2,6+5,0+7,1 hogy a beltéri egységek nem érik el a kívánt 2,1+3,5 3,5+5,0 2,1+2,1+3,5 2,1+5,0+7,1 2,6+7,1+7,1 teljesítményt. E28AI MC, MC-E36AI, MC- 2,1+5,0 3,5+7,1 2,1+2,1+5,0 2,1+7,1+7,1 3,5+3,5+3,5 E42AI kültéri egységekre tilos csak egy beltéri 2,1+7,1 5,0+5,0 2,1+2,1+7,1 2,6+2,6+2,6 3,5+3,5+5,0 egységet csatlakoztatni. Abban az esetben, 2,6+2,6 5,0+7,1 2,1+2,6+2,6 2,6+2,6+3,5 3,5+3,5+7,1 ha 5kW-os beltéri egységet akar csatlakoztatni 2,6+3,5 7,1+7,1 2,1+2,6+3,5 2,6+2,6+5,0 3,5+5,0+5,0 olyan kültéri egységre, melynek gázoldali 2,6+5,0 2,1+2,6+5,0 2,6+2,6+7,1 3,5+5,0+7,1 vezetéke 10mm (3/8), használjon megfelelő redukciót. 2,1+2,6+7,1 2,6+3,5+3,5 3,5+7,1+7,1 2,1+3,5+3,5 2,6+3,5+5,0 5,0+5,0+5,0 2,1+3,5+5,0 2,6+3,5+7,1 5,0+5,0+7,1 4 modely 5 modelů 2,1+2,1+2,1+2,1 2,1+2,1+5,0+5,0 2,1+3,5+3,5+5,0 2,6+2,6+5,0+5,0 2,1+2,1+2,1+2,1+2,1 2,1+2,1+2,1+5,0+5,0 2,1+2,6+2,6+2,6+2,6 2,6+2,6+2,6+2,6+2,6 2,1+2,1+2,1+2,6 2,1+2,1+5,0+7,1 2,1+3,5+3,5+7,1 2,6+2,6+5,0+7,1 2,1+2,1+2,1+2,1+2,6 2,1+2,1+2,6+2,6+2,6 2,1+2,6+2,6+2,6+3,5 2,6+2,6+2,6+2,6+3,5 2,1+2,1+2,1+3,5 2,1+2,6+2,6+2,6 2,1+3,5+5,0+5,0 2,6+3,5+3,5+3,5 2,1+2,1+2,1+2,1+3,5 2,1+2,1+2,6+2,6+3,5 2,1+2,6+2,6+2,6+5,0 2,6+2,6+2,6+2,6+5,0 2,1+2,1+2,1+5,0 2,1+2,6+2,6+3,5 2,1+3,5+5,0+7,1 2,6+3,5+3,5+5,0 2,1+2,1+2,1+2,1+5,0 2,1+2,1+2,6+2,6+5,0 2,1+2,6+2,6+2,6+7,1 2,6+2,6+2,6+2,6+7,1 2,1+2,1+2,1+7,1 2,1+2,6+2,6+5,0 2,1+5,0+5,0+5,0 2,6+3,5+3,5+7,1 2,1+2,1+2,1+2,1+7,1 2,1+2,1+2,6+2,6+7,1 2,1+2,6+2,6+3,5+3,5 2,6+2,6+2,6+3,5+3,5 2,1+2,1+2,6+2,6 2,1+2,6+2,6+7,1 2,6+2,6+2,6+2,6 2,6+3,5+5,0+5,0 2,1+2,1+2,1+2,6+2,6 2,1+2,1+2,6+3,5+3,5 2,1+2,6+2,6+3,5+5,0 2,6+2,6+2,6+3,5+5,0 2,1+2,1+2,6+3,5 2,1+2,6+3,5+3,5 2,6+2,6+2,6+3,5 2,6+5,0+5,0+5,0 2,1+2,1+2,1+2,6+3,5 2,1+2,1+2,6+3,5+5,0 2,1+2,6+2,6+3,5+7,1 2,6+2,6+2,6+5,0+5,0 2,1+2,1+2,6+5,0 2,1+2,6+3,5+5,0 2,6+2,6+2,6+5,0 3,5+3,5+3,5+3,5 2,1+2,1+2,1+2,6+5,0 2,1+2,1+2,6+3,5+7,1 2,1+2,6+2,6+5,0+5,0 2,6+2,6+3,5+3,5+3,5 2,1+2,1+2,6+7,1 2,1+2,6+3,5+7,1 2,6+2,6+2,6+7,1 3,5+3,5+3,5+5,0 2,1+2,1+2,1+2,6+7,1 2,1+2,1+2,6+5,0+5,0 2,1+2,6+3,5+3,5+3,5 2,6+2,6+3,5+3,5+5,0 2,1+2,1+3,5+3,5 2,1+2,6+5,0+5,0 2,6+2,6+3,5+3,5 3,5+3,5+3,5+7,1 2,1+2,1+2,1+3,5+3,5 2,1+2,1+3,5+3,5+3,5 2,1+2,6+3,5+3,5+5,0 2,6+3,5+3,5+3,5+3,5 2,1+2,1+3,5+5,0 2,1+2,6+5,0+7,1 2,6+2,6+3,5+5,0 3,5+3,5+5,0+5,0 2,1+2,1+2,1+3,5+5,0 2,1+2,1+3,5+3,5+5,0 2,1+3,5+3,5+3,5+3,5 2,6+3,5+3,5+3,5+5,0 2,1+2,1+3,5+7,1 2,1+3,5+3,5+3,5 2,6+2,6+3,5+7,1 2,1+2,1+2,1+3,5+7,1 2,1+2,1+3,5+5,0+5,0 2,1+3,5+3,5+3,5+5,0 3,5+3,5+3,5+3,5+3,5 AIR CONDITIONING 18

19 beltéri egység TÍPUS OLDALFALI MODELL MC-H07AIC PT MC-H09AIC PT MC-H12AIC PT MC-H18AIC PT Teljesítmény hűtés/fűtés kw 2,1 / 2,6 2,6 / 2,8 3,5 / 3,8 5,3 / 5,8 Tápfeszültség/Frekvencia V / Hz / / / / 50 Zajszint - beltéri egység db(a) 36/34/31/28 37/34/31/28 38/34/32/30 46/43/40/36 Légszállítás m³/h Csővezetékek átmérője folyadék inch / mm ¼ / 6,0 ¼ / 6,0 ¼ / 6,0 ¼ / 6,0 gáz inch / mm ⅜ / 10,0 ⅜ / 10,0 ⅜ / 10,0 ½ / 12,0 Méretek (sz x m x m) mm 790x265x x265x x275x x298x200 Nettó tömeg kg 9,0 9,0 10,0 13,0 Vezérlő típus infra táviránytó infra táviránytó infra táviránytó infra táviránytó TÍPUS PARAPET-MENNYEZETI MODELL MC-F09AI MC-F12AI MC-F18AI MC-F24AI Teljesítmény hűtés/fűtés kw 2,5 / 2,8 3,5 / 3,9 5,0 / 5,5 7,1 / 8,0 Tápfeszültség/Frekvencia V / Hz / / / / 50 Zajszint - beltéri egység db(a) 40 / / / / 40 Légszállítás m³/h Csővezetékek átmérője folyadék inch / mm ¼ / 6,0 ¼ / 6,0 ¼ / 6,0 ⅜ / 10,0 gáz inch / mm ⅜ / 10,0 ⅜ / 10,0 ½ / 12,0 ⅝ / 16,0 Méretek (sz x m x m) mm 1220x700x x700x x700x x700x225 Nettó tömeg kg 40,0 40,0 45,0 45,0 Vezérlő típus infra és fali vezérlő infra és fali vezérlő infra és fali vezérlő infra és fali vezérlő TÍPUS KAZETTÁS MODELL MC-C12AI MC-C18AI MC-C24AI Teljesítmény hűtés/fűtés kw 3,5 / 4,0 4,5 / 5,0 7,1 / 8,0 Tápfeszültség/Frekvencia V / Hz / / / 50 Zajszint - beltéri egység db(a) /35 Légszállítás m³/h Csővezetékek átmérője folyadék inch / mm ¼ / 6,0 ¼ / 6,0 ⅜ / 10,0 gáz inch / mm ⅜ / 10,0 ½ / 12,0 ⅝ / 16,0 Méretek (sz x m x m) mm 570x570x x570x x840x240 Méretek (sz x m x m) - panel mm 650x650x50 650x650x50 950x950x60 Nettó tömeg kg 18,0 / 2,5 18,0 / 2,5 30,0 / 2,5 Vezérlő típus infra és fali vezérlő infra és fali vezérlő infra és fali vezérlő TÍPUS LÉGCSATORNÁS MODELL MC-D09AI MC-D12AI MC-D18AI MC-D24AI Teljesítmény hűtés/fűtés kw 2,5 / 2,8 3,5 / 3,8 5,0 / 5,5 7,1 / 8,0 Tápfeszültség/Frekvencia V / Hz / / / / 50 Zajszint - beltéri egység db(a) 37/30 40/33 42/33 42/34 Légszállítás m³/h Csővezetékek átmérője folyadék inch / mm ¼ / 6,0 ¼ / 6,0 ¼ / 6,0 ⅜ / 10,0 gáz inch / mm ⅜ / 10,0 ⅜ / 10,0 ½ / 12,0 ⅝ / 16,0 Méretek (sz x m x m) mm 913x220x x220x x266x x200x615 Nettó tömeg kg Vezérlő típus infra és fali vezérlő infra és fali vezérlő infra és fali vezérlő infra és fali vezérlő TÍPUS KONZOLOS (PADLÓN ÁLLÓ) MODELL MC-P09AI MC-P12AI MC-P18AI Teljesítmény hűtés/fűtés kw 2,6 / 2,8 3,5 / 3,8 5,3 / 5,8 Tápfeszültség/Frekvencia V / Hz / / / 50 Zajszint - beltéri egység db(a) 42/40/36/34/32/31/30 45/42/38/37/35/32/31 50/48/44/43/41/40/39 Légszállítás m³/h Csővezetékek átmérője folyadék inch / mm ¼ / 6,0 ¼ / 6,0 ¼ / 6,0 gáz inch / mm ⅜ / 10,0 ⅜ / 10,0 ½ / 12,0 Méretek (sz x m x m) mm 700x600x x600x x600x215 Nettó tömeg kg 15,0 15,0 15,0 Vezérlő típus infra infra infra Modell MC-E18AI MC-E24AI MC-E28AI MC-E36AI MC-E42AI Maximális csőhossz m Maximális csőhosz (egy beltéri egységre) m Maximális szintkülönbség kültéri egység a beltériek szintje alatt m kültéri egység a beltériek szintje felett m Előtöltött vezetékhossz m Hűtőközeg hozzáadása g/m Az adatok a következő feltételeknél értendők: Csővezeték hossza: 5m Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB Fűtés: belső hőmérséklet 20 C DB/15 C WB; külső hőmérséklet 7 C DB/6 C WB 19

20 HŰTÉS ÉS FŰTÉS TÉLEN -15 C-IG UNI ON/OFF SOROZAT PARAPET MENNYEZETI EGYSÉGEK ASFU-09A ASFU-12A ASFU-18A ASFU-24A ASFU-36A ASFU-42A ASFU-48AN ASF-60A KAZETTÁS EGYSÉGEK ASCU-12A ASCU-18A ASCU-24A ASCU-36A ASCU-42A ASCU-48AN LÉGCSATORNÁS EGYSÉGEK ASDU-09A ASDU-12A ASDU-18A ASDU-24A ASDU-36A ASDU-42A ASDU-48AN ASDU-60A 20

21 PARAPET MENNYEZETI EGYSÉGEK Blue Fin R410A ASF-60A ASFU-12A UNI ON/OFF sorozat jellemzői -PARAPET MENNYEZETI EGYSÉGEK Korrózióálló bevonattal ellátott hőcserélők Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg Automatikus újraindulás funkció SOROZAT UNI ON/OFF Parapet-mennyezeti MODELL - beltéri egység ASFU-09A ASFU-12A ASFU-18A ASFU-24A ASFU-36A ASFU-42A ASFU-48AN ASF-60A MODELL - kültéri egység ASGE-09A WK ASGE-12A WK ASGE-18A WK ASGE-24A WK ASGE-36A WK ASGE-42A WK ASGE-48AN WK ASF-60A Teljesítmény hűtés kw 2,6 3,5 5,0 7,0 9,8 12,0 13,2 17 fűtés kw 2,9 3,6 5,7 8,0 10,8 14,0 14,5 20 Frekvencia/Tápfeszültség-beltéri V / Hz / / / / / / / /50 Frekvencia/Tápfeszültség-kültéri V / Hz / / / / / / /50 - Teljesítményfelvétel hűtés/fűtés W 1000/ / / / / / / /7363 Áramfelvétel hűtés/fűtés A 4,28/4,45 5,40/5,05 9,30/9,50 11,80/11,70 6,70/6,00 8,70/8,50 11,00/10,5 11,40/11,90 EER/COP W/W 2,60/2,85 2,99 / 3,27 2,46 / 2,75 2,68 / 3,09 2,72 / 3,27 2,50 / 2,98 2,30 / 2,67 2,7 / 2,6 Zajszint - beltéri egység db(a) 47/44/41 46/44/41 54/50/46 50/48/46 54/51/48 54/51/48 58/55/51 47/46/44 Zajszint - kültéri egység max db(a) Légszállítás m³/h Párátlanítás l/h 0,6 1,2 1,8 2,7 2,8 2,8 4,3 6 Hűtőközeg/mennyiség típus / kg R410A/1,1 R410A/1,0 R410A/1,5 R410A/2,2 R410A/3,2 R410A/3,55 R410A/3,8 R410A/3,2 Csővezetékek átmérője folyadék inch / mm ¼ / 6 ¼ / 6 ¼ / 6 ⅜ / 10 ½ / 12 ½ / 12 ½ / 12 ½ / 12 gáz inch / mm ⅜ / 10 ½ / 12 ½ / 12 ⅝ / 16 ¾ / 19 ¾ / 19 ¾ / 19 ¾ / 19 Csővezetékek hossza max m Szintkülönbség max m Méretek (sz x m x m) - beltéri mm 836x695x x695x x695x x600x x695x x695x x695x x680x240 Méretek (sz x m x m) - kültéri mm 848x540x x540x x540x x700x x840x x1250x x1250x x340x1167 Nettó tömeg beltéri/ kültéri kg 27/32 27/32 32/40 32/59 42/90 42/112 48/112 46/91 Üzemi hőmérsékletek hűtés C -15 ~ ~ ~ ~ ~ ~ ~ ~ 43 fűtés C -15 ~ ~ ~ ~ ~ ~ ~ 24-5 ~ 24 Az adatok a következő feltételeknél értendők: Csővezeték hossza: 5m Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB Fűtés: belső hőmérséklet 20 C DB/15 C WB; külső hőmérséklet 7 C DB/6 C WB 21

22 KAZETTÁS EGYSÉGEK Blue Fin R410A ASCU-36A ASCU-12A UNI ON/OFF SOROZAT x x x UNI ON/OFF sorozat jellemzői -KAZETTÁS EGYSÉGEK Korrózióálló bevonattal ellátott hőcserélők Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg Automatikus újraindulás funkció 3-D spirál ventilátor Kondenzvíz szivattyú SOROZAT UNI ON/OFF Kazettás MODELL - beltéri egység ASCU-12A ASCU-18A ASCU-24A ASCU-36A ASCU-42A ASCU-48AN MODELL - kültéri egység ASGE-12A WK ASGE-18A WK ASGE-24A WK ASGE-36A WK ASGE-42A WK ASGE-48AN WK Teljesítmény hűtés kw 3,5 5,0 6,8 10,0 12,0 13,2 fűtés kw 3,6 5,7 7,5 11,0 14,0 14,5 Frekvencia/Tápfeszültség-beltéri V / Hz / / / / / /50 Frekvencia/Tápfeszültség-kültéri V / Hz / / / / / /50 Teljesítményfelvétel hűtés/fűtés W 1170/ / / / / /5200 Áramfelvétel hűtés/fűtés A 5,40/5,05 9,00/8,70 11,90/11,40 6,70/5,70 8,70/8,50 10,50/11,30 EER/COP W/W 3,15 / 3,2 2,62 / 3,05 2,84 / 3,2 2,78 / 3,55 2,6 / 3,1 2,75 / 2,79 Zajszint - beltéri egység db(a) 47/45/43 47/45/43 47/45/43 53/51/48 53/51/48 53/51/48 Zajszint - kültéri egység max db(a) Légszállítás m³/h Párátlanítás l/h 0,8 1,8 2,7 3,3 4 4,9 Hűtőközeg/mennyiség típus / kg R410A / 1,0 R410A / 1,5 R410A / 2,2 R410A / 3,2 R410A / 3,6 R410A / 3,8 Csővezetékek átmérője folyadék inch / mm ¼ / 6 ¼ / 6 ⅜ / 10 ½ / 12 ½ / 12 ½ / 12 gáz inch / mm ½ / 12 ½ / 12 ⅝ / 16 ¾ / 19 ¾ / 19 ¾ / 19 Csővezetékek hossza max m Szintkülönbség max m Méretek (sz x m x m) - beltéri mm 600x230x x230x x260x x320x x320x x320x840 Méretek (sz x m x m) - panel mm 650x50x x50x x60x x60x x60x x60x950 Méretek (sz x m x m) - kültéri mm 848x540x x540x x755x x840x x1250x x412x1250 Nettó tömeg beltéri/ panel/ kültéri kg 20 / 5,0 / / 5,0 / / 6,5 / / 6,5 / 90 38/ 6,5 / / 6,5 / 112 Üzemi hőmérsékletek hűtés C -15 ~ ~ ~ ~ ~ ~ 43 fűtés C -15 ~ ~ ~ ~ ~ ~ 24 Az adatok a következő feltételeknél értendők: Csővezeték hossza: 5m Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB Fűtés: belső hőmérséklet 20 C DB/15 C WB; külső hőmérséklet 7 C DB/6 C WB 22

23 LÉGCSATORNÁS EGYSÉGEK Blue Fin R410A ASDU-60A ASDU-12A UNI ON/OFF sorozat jellemzői -LÉGCSATORNÁS EGYSÉGEK Korrózióálló bevonattal ellátott hőcserélők Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg Automatikus újraindulás funkció Provoz při nízkém napětí SOROZAT UNI ON/OFF Légcsatornás MODELL - beltéri egység ASDU-09A ASDU-12A ASDU-18A ASDU-24A ASDU-36A ASDU-42A ASDU-48AN ASDU-60A MODELL - kültéri egység ASGE-09A WK ASGE-12A WK ASGE-18A WK ASGE-24A WK ASGE-36A WK ASGE-42A WK ASGE-48AN WK ASGE-60A WK Teljesítmény hűtés kw 2,6 3,5 5,0 7,0 9,8 12,0 13,2 16,0 fűtés kw 2,9 3,6 5,7 8,0 11,0 14,0 14,5 18,5 Frekvencia/Tápfeszültség-beltéri V / Hz / / / / / / / /50 Frekvencia/Tápfeszültség-kültéri V / Hz / / / / / / / /50 Teljesítményfelvétel hűtés/fűtés W 1000/ / / / / / / /5500 Áramfelvétel hűtés/fűtés A 4,39/4,28 5,40/5,09 9,40/8,04 12,10/11,40 7,00/6,30 9,60/8,90 10,50/9,80 11,80/10,00 EER/COP W/W 2,60 / 2,94 2,92 / 3,27 2,38 / 3,17 2,63 / 3,19 2,45 / 3,14 2,6 / 2,86 2,41 / 2,87 2,46 / 3,36 Zajszint - beltéri egység db(a) 37/36/24 40/38/36 42/40/38 47/44/42 50/48/46 50/48/46 53/50/46 53/50/48 Zajszint - kültéri egység max db(a) Légszállítás m³/h Külső statikus nyomás Pa Párátlanítás l/h 1,0 1,3 1,9 2,4 2,9 2,7 3,7 4,7 Hűtőközeg/mennyiség típus / kg R410A / 1,1 R410A / 1,0 R410A / 1,5 R410A / 2,2 R410A / 3,2 R410A / 3,6 R410A / 3,8 R410A / 5,0 Csővezetékek átmérője folyadék inch / mm ¼ / 6 ¼ / 6 ¼ / 6 ⅜ / 10 ½ / 12 ½ / 12 ½ / 12 ½ / 12 gáz inch / mm ⅜ / 10 ½ / 12 ½ / 12 ⅝ / 16 ¾ / 19 ¾ / 19 ¾ / 19 ¾ / 19 Csővezetékek hossza max m Szintkülönbség max m Méretek (sz x m x m) - beltéri mm 913x220x x220x x266x x268x x290x x290x x290x x815x330 Méretek (sz x m x m) - kültéri mm 820x540x x540x x540x x695x x840x x700x x1250x x412x1250 Nettó tömeg beltéri/ kültéri kg 24 / / / / / / / / 123 Üzemi hőmérsékletek hűtés C -15 ~ ~ ~ ~ ~ ~ ~ ~ 43 fűtés C -15 ~ ~ ~ ~ ~ ~ ~ ~ 24 Az adatok a következő feltételeknél értendők: Csővezeték hossza: 5m Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB Fűtés: belső hőmérséklet 20 C DB/15 C WB; külső hőmérséklet 7 C DB/6 C WB 23

24 HŰTÉS ÉS FŰTÉS TÉLEN -15 C-IG UNI DC INVERTERES SOROZAT PARAPET MENNYEZETI EGYSÉGEK ASF-18AIA ASF-24AIA ASF-36AIA ASF-42AIA KAZETTÁS EGYSÉGEK ASC-18AIA ASC-24AIA ASC-36AIA ASC-42AIA LÉGCSATORNÁS EGYSÉGEK ASD-18AIA ASD-24AIA ASD-36AIA ASD-42AIA 24

25 PARAPET MENNYEZETI EGYSÉGEK Blue Fin R410A UNI DC Inverteres sorozat jellemzői -PARAPET MENNYEZETI EGYSÉGEK Korrózióálló bevonattal ellátott hőcserélők Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg Automatikus újraindulás funkció Szuper csendes működés SOROZAT UNI DC INVERTERES Parapet-mennyezeti MODELL - beltéri egység ASF-18AIA ASF-24AIA ASF-36AIA ASF-36AIA ASF-42AIA MODELL - kültéri egység ASGE-18AIA WK ASGE-24AIA WK ASGE-36AIA WK ASGE-36AIA-3 WK ASGE-42AIA-3 WK Teljesítmény hűtés kw 5,3 (1,3-5,5) 7,0 (3,0-7,8) 10,5 (3,5-13,0) 10,5 (3,5-13,0) 11,3 (3,5-13,0) fűtés kw 6,2 (1,5-6,6) 8,0 (2,4-8,5) 11,2 (3,5-12,5) 11,2 (3,5-12,5) 12,5 (3,5-14,2) Frekvencia/Tápfeszültség-beltéri V / Hz / / / / /50 Frekvencia/Tápfeszültség-kültéri V / Hz / / / / /50 Teljesítményfelvétel hűtés/fűtés W 1,7 (0,6-1,8)/1,7 (0,5-1,9) 2,2 (0,9-2,5)/2,2 (0,8-2,8) 3,3 (1,1-4,0)/3,1 (1,0-3,8) 3,3 (1,1-4,0)/3,1 (1,0-3,8) 3,5 (1,1-4,3)/3,5 (1,0-3,9) Áramfelvétel hűtés/fűtés A 11,50/11,00 15,00/15,80 20,10/19,70 8,20/8,10 9,40/9,40 EER/COP W/W 3,21/3,62 3,21/3,62 3,21/3,61 3,21/3,61 3,21/3,61 Zajszint - beltéri egység db(a) 45/42/39 52/49/46 54/51/48 54/51/48 54/51/48 Zajszint - kültéri egység max db(a) Légszállítás m³/h 900/800/ /1050/ /1630/ /1630/ /1630/1520 Párátlanítás l/h 0,9 1,1 1,7 1,7 1,9 Hűtőközeg/mennyiség típus / kg R410A/1,4 R410A/2,4 R410A/3,8 R410A/3,8 R410A/3,8 Csővezetékek átmérője folyadék inch / mm ¼ / 6 ⅜ / 10 ⅜ / 10 ⅜ / 10 ⅜ / 10 gáz inch / mm ½ / 12 ⅝ / 16 ⅝ / 16 ⅝ / 16 ⅝ / 16 Csővezetékek hossza max m Szintkülönbség max m Méretek (sz x m x m) - beltéri mm Méretek (sz x m x m) - kültéri mm Nettó tömeg beltéri/ kültéri kg 42/46 43/65 43/89 53/88 55/88 Üzemi hőmérsékletek hűtés C -15 ~ ~ ~ ~ ~ 48 fűtés C -15~ 24-15~ 24-15~ 24-15~ 24-15~ 24 Az adatok a következő feltételeknél értendők: Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB A zajszint értékeit egy visszhangmentes kamrában mérték, valóságban ezekre az értékekre hatással lehetnek a helyi körülmények. Teljesítményfelvétel értékei szokásos értékeknél értendők. 25

26 KAZETTÁS EGYSÉGEK Blue Fin R410A ASC-36AIA ASC-18AIA UNI DC INVERTERES SOROZAT x x x UNI DC Inverteres sorozat jellemzői -KAZETTÁS EGYSÉGEK Korrózióálló bevonattal ellátott hőcserélők Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg Automatikus újraindulás funkció 3-D spirál ventilátor Kondenzvíz szivattyú SOROZAT UNI DC INVERTERES Kazettás MODELL - beltéri egység ASC-18AIA ASC-24AIA ASC-36AIA ASC-36AIA ASC-42AIA MODELL - kültéri egység ASGE-18AIA WK ASGE-24AIA WK ASGE-36AIA WK ASGE-36AIA-3 WK ASGE-42AIA-3 WK Teljesítmény hűtés kw 5,3 (1,9-5,5) 7,0 (2,4-8,3) 10,0 (3,0-11,5) 10,0 (3,0-11,5) 11,0 (3,5-13,0) fűtés kw 6,2 (1,5-6,6) 8,0 (2,4-8,5) 11,0 (3,5-12,8) 11,0 (3,5-12,8) 12,0 (3,8-14,5) Frekvencia/Tápfeszültség-beltéri V / Hz / / / / /50 Frekvencia/Tápfeszültség-kültéri V / Hz / / / / /50 Teljesítményfelvétel hűtés/fűtés W 1,7 (0,6-1,8)/1,7 (0,5-2,0) 2,2 (0,9-2,5)/2,2 (0,8-2,8) 3,1 (1,0-4,2)/3,1 (0,9-3,5) 3,1 (1,0-4,2)/3,1 (0,9-3,5) 3,4(1,0-4,3)/3,3 (0,9-4,0) Áramfelvétel hűtés/fűtés A 11,50/11,00 15,00/15,80 20,10/19,70 8,20/8,10 9,40/9,40 EER/COP W/W 3,21/3,62 3,21/3,62 3,21/3,61 3,21/3,61 3,21/3,61 Zajszint - beltéri egység db(a) 47/45/43 51/49/48 51/49/48 53/51/48 53/51/48 Zajszint - kültéri egység max db(a) Légszállítás m³/h 1180/1080/ /1270/ /1570/ /1570/ /1570/1500 Párátlanítás l/h 1, ,7 2,7 2,9 Hűtőközeg/mennyiség típus / kg R410A/1,4 R410A/2,4 R410A/3,8 R410A/3,8 R410A/3,8 Csővezetékek átmérője folyadék inch / mm ¼ / 6 ⅜ / 10 ⅜ / 10 ⅜ / 10 ⅜ / 10 gáz inch / mm ½ / 12 ⅝ / 16 ⅝ / 16 ⅝ / 16 ⅝ / 16 Csővezetékek hossza max m Szintkülönbség max m Méretek (sz x m x m) - beltéri mm Méretek (sz x m x m) - panel mm Méretek (sz x m x m) - kültéri mm Nettó tömeg beltéri/ panel/ kültéri kg 27/6,5/46 27/6,5/65 36/6,5/89 36/6,5/88 36/6,5/88 Üzemi hőmérsékletek hűtés C -15 ~ ~ ~ ~ ~ 48 fűtés C -15~ 24-15~ 24-15~ 24-15~ 24-15~ 24 Az adatok a következő feltételeknél értendők: Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB A zajszint értékeit egy visszhangmentes kamrában mérték, valóságban ezekre az értékekre hatással lehetnek a helyi körülmények. Teljesítményfelvétel értékei szokásos értékeknél értendők. 26

27 LÉGCSATORNÁS EGYSÉGEK Blue Fin R410A ASD-36AIA ASD-18AIA UNI DC Inverteres sorozat jellemzői -LÉGCSATORNÁS EGYSÉGEK Korrózióálló bevonattal ellátott hőcserélők Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg Automatikus újraindulás funkció SOROZAT UNI DC INVERTERES Légcsatornás MODELL - beltéri egység ASD-18AIA ASD-24AIA ASD-36AIA ASD-36AIA ASD-42AIA MODELL - kültéri egység ASGE-18AIA WK ASGE-24AIA WK ASGE-36AIA WK ASGE-36AIA-3 WK ASGE-42AIA-3 WK Teljesítmény hűtés kw 5,3 (1,6-5,8) 7,0 (2,0-7,7) 10,0 (3,5-1,15) 10,0 (3,5-1,15) 11,0 (3,5-13,0) fűtés kw 6,2 (1,4-6,5) 7,5 (2,4-8,0) 11,0 (3,8-12,8) 11,0 (3,8-12,8) 12,0 (3,8-14,5) Frekvencia/Tápfeszültség-beltéri V / Hz / / / / /50 Frekvencia/Tápfeszültség-kültéri V / Hz / / / / /50 Teljesítményfelvétel hűtés/fűtés W 1,7 (0,6-1,8)/1,7 (0,5-1,9) 2,2 (0,9-2,5)/2,1 (0,8-2,7) 3,1 (1,4-4,1)/3,5 (1,2-3,7) 3,1 (1,4-4,1)/3,5 (1,2-3,7) 3,4 (1,3-4,5)/3,3 (1,2-4,1) Áramfelvétel hűtés/fűtés A 11,50/11,00 15,00/14,10 20,10/19,70 8,20/8,10 9,40/9,40 EER/COP W/W 3,21/3,62 3,21/3,62 3,21/3,61 3,21/3,61 3,21/3,61 Zajszint - beltéri egység db(a) 36/38/42 42/44/47 46/50/53 46/50/53 46/50/53 Zajszint - kültéri egység max db(a) Légszállítás m³/h 1180/1080/ /1270/ /1570/ /1570/ /1570/1500 Külső statikus nyomás Pa 1,5 1,8 2,7 2,7 2,8 Párátlanítás l/h Hűtőközeg/mennyiség típus / kg R410A/1,4 R410A/2,4 R410A/3,8 R410A/3,8 R410A/3,8 Csővezetékek átmérője folyadék inch / mm ¼ / 6 ⅜ / 10 ⅜ / 10 ⅜ / 10 ⅜ / 10 gáz inch / mm ½ / 12 ⅝ / 16 ⅝ / 16 ⅝ / 16 ⅝ / 16 Csővezetékek hossza max m Szintkülönbség max m Méretek (sz x m x m) - beltéri mm 980x266x x268x x290x x290x x290x775 Méretek (sz x m x m) - kültéri mm Nettó tömeg beltéri/ kültéri kg 34/46 37/65 57/89 57/88 57/88 Üzemi hőmérsékletek hűtés C -15 ~ ~ ~ ~ ~ 48 fűtés C -15~ 24-15~ 24-15~ 24-15~ 24-15~ 24 Az adatok a következő feltételeknél értendők: Hűtés: belső hőmérséklet 27 C DB/19 C WB; külső hőmérséklet 35 C DB/24 C WB A zajszint értékeit egy visszhangmentes kamrában mérték, valóságban ezekre az értékekre hatással lehetnek a helyi körülmények. Teljesítményfelvétel értékei szokásos értékeknél értendők. 27

28 ÖNÁLLÓ KONDENZÁCIÓS EGYSÉGEK KÜLTÉRI EGYSÉGEK ASE-18AH ASE-24AH ASE-36AH ASE-48AH ASE-60AH 28

29 KONDENZÁCIÓS EGYSÉGEK Blue Fin R410A Kondenzációs egységek jellemzői Nagy teljesítményű japán technológiájú kompresszor 3 év garancia Környezetkímélő R410A hűtőközeg Csendes üzemmód Kompakt kialakítás fojtószelep típusa: kapilláris cső SOROZAT KÜLTÉRI EGYSÉGEK MODELL ASE-18AH ASE-24AH ASE-36AH ASE-48AH ASE-60AH Teljesítmény hűtés kw 5,4 7,2 10,5 14,1 16,4 fűtés kw 6,0 7,6 12,0 15,0 19,0 Tápfeszültség/Frekvencia V / Hz / / / / / 50 Max. teljesítményfelvétel W Max. áramfelvétel A ,5 12,6 Zajszint max db(a) Légszállítás m³/h Hűtőközeg/mennyiség típus / (kg) R410A / 1,4 R410A / 1,9 R410A / 2,9 R410A / 3,2 R410A / 3,2 Csővezetékek átmérője folyadék inch / mm ¼ / 6 ⅜ / 10 ½ / 12 ½ / 12 ½ / 12 gáz inch / mm ½ / 12 ⅝ / 16 ¾ / 19 ¾ / 19 ¾ / 19 Csővezetékek hossza max m Szintkülönbség max m Méretek (sz x m x m) mm 760x590x x695x x966x x1167x x1167x340 Nettó tömeg kg Üzemi hőmérsékletek hűtés C 18 ~ ~ ~ ~ ~ 43 fűtés C -7 ~ 24-7 ~ 24-7 ~ 24-7 ~ 24-7 ~ Névleges adatok hűtésnél a következő feltételeknél értendők. Beltéri hőmérséklet: 27 C DB, 19 C WB, kültéri hőmérséklet: 35 C DB. 2. Névleges adatok fűtésnél a következő feltételeknél értendők. Beltéri hőmérséklet: 20 C DB, kültéri hőmérséklet: 7 C DB, 6 C WB. 3. A zajszint értékeit egy visszhangmentes kamrában mérték, valóságban ezekre az értékekre hatással vannak a helyi körülmények. 29

30 HA MOBIL ÉS FRISS SZERETNE LENNI HORDOZHATÓ LÉGKONDICIONÁLÓK MOBIL LÉGKONDICIONÁLÓK AMC-12AN AMC-15A MOBIL PÁRÁTLANÍTÓK CFO-12E CFO-20E CFO-45E LÉGTISZTÍTÓ SP-300A 30

31 HORDOZHATÓ LÉGKONDICIONÁLÓK Blue Fin R410A AMC-15A AMC-12AN MOBIL LÉGKONDICIONÁLÓK JELLEMZŐI Automatikus védelem funkció Független párátlanítás funkció Mikroprocesszoros vezérlés Rotációs kompresszor Cserélhető szűrő 24-órás időzítő Környezetkímélő 2 év garancia SOROZAT MOBILKLÍMA MODELL AMC-12AN AMC-15A Teljesítmény hűtés kw 3,5 4,4 fűtés kw - 4,4 Frekvencia Hz Tápfeszültség V Üzemi áram A 7,5 7.7 / 6.8 Bemeneti teljesítmény W / 1500 EER W/W 2,61 2,61 Zajszint max db(a) 58/56/52 53 Levegő áramlás m³/h Párátlanítás l/h 1,5 2,9 Hűtőközeg típus R410A R410A Hűtőközeg mennyiség g Méretek (sz x m x h) mm 550x840x x778x505 Nettó tömeg kg Üzemi hőmérsékletek hűtés C fűtés C AMC-15A egység telepítése történhet kültérre vagy beltérre PENÉSZ ELLENI VÉDELEM (AMC-12AN) Ilyen funkcióval ellátott berendezés hűtés ill. szárítás üzemmódban történő kikapcsolása után, a ventilátor alacsony fordulaton tovább működik, kiszárítja a belső alkatrészeket, komponenseket. Ez a funkció tisztán és szárazon tartja az egység belsejét, megakadályozza a penész, kellemetlen szagok kialakulását és tovaterjedését.

32 MOBIL PÁRÁTLANÍTÓK R134A CFO-12E, CFO-20E CFO-45E HORDOZHATÓ LÉGKONDICIONÁLÓK x x x MOBIL LÉGKONDICIONÁLÓK JELLEMZŐI Hatékony párátlanítás Csendes üzemmód, üzemmódok kijelzése Mikroprocesszoros vezérlés Szárítás Alacsony energiafogyasztás 2 év garancia SOROZAT PÁRÁTLANÍTÓ MODELL CFO-12E CFO-20E CFO-45E Frekvencia Hz Tápfeszültség V Üzemi áram A 0,9 1,8 3,49 Bemeneti teljesítmény W Zajszint max Levegő áramlás m³/h Párátlanítás l/nap 12,0 20,0 45,0 Hűtőközeg típus R134A R134A R410A Hűtőközeg mennyiség g Méretek (sz x m x h) mm 380x545x x545x x510x238 Nettó tömeg kg 12, ,5 Üzemi hőmérsékletek C A hűtési elv kihasználásával a párátlanító csökkenti a szoba levegőjének a páratartalmát, száraz és kellemes levegőt biztosít. A párátlanító gyorsan kiszárítja a ruhákat Megakadályozhatja a ruhák, bútorok nedvesedését, penészedését az esős évszakban. 32

33 LÉGTISZTÍTÓ MOBIL LÉGTISZTÍTÓ JELLEMZŐI Ion generátor Ellenőrzi szagokat Elektrosztatikus portalanítási üzemmód Levegő minőségének automatikus ellenőrzése Szagérzékelő & Porérzékelő piros / narancssárga / zöld indikátorral Időkapcsoló Szűrő cseréjének monitorozása Távirányító 2 év garancia SOROZAT LÉGTISZTÍTÓ MODELL SP-300A Ajánlott szobaméret m2 15 / 41 Frekvencia Hz 50 Tápfeszültség V Üzemi áram A 0,42 Bemeneti teljesítmény W Zajszint db(a) 53/48/38/28 Levegő áramlás m³/h Szűrők típus előszűrő, HIMOP szűrő, HEPA szűrő, aktív szénszűrő, negatív ion generátor Méretek (sz x m x h) mm 396x576x245 Nettó tömeg kg 10 Óvja családja egészségét ezzel az új termékkel Csökkentheti az influenza ill. más, a levegőben terjedő, baktériumok által terjesztett betegségek kockázatát. Csökkentheti a szoba levegőjében lévő szokásos allergének mennyiségét, ezáltal javíthatja az allergiában szenvedők életkörülményeit. 33

34 Választható tartozékok Tartozékok Központi vezérlő és heti időzítő ZJ4011 TÉLIESÍTŐ SZETT SWK-20 Modul G2S G2S 34

35 Központi vezérlő és heti időzítő ZJ4011 A központi vezérlő alkalmazása lehetővé teszi akár 16 egység egyidejű vezérlését, heti ki- és bekapcsolások időpontjának beállítását. A telefonhálózaton és számítógépen keresztül ellenőrizheti a telepített rendszert. A központi vezérlő azon egységeknél használható, amelyek vezetékes vezérlővel rendelkeznek, kivéve az ASF-60A modell. Központi vezérlő és heti időzítő Légcsatornás egység Légcsatornás egység Friss levegő A légcsatornás egységek rendszere lehetővé teszi a friss levegő beáramlásának szabályzását, ellenőrzését. Ezt a funkciót a kézi vezérlőről lehet irányítani. Légcsatornás egység Telefon csatlakozó Telefon csatlakozó Telefon csatlakozó TÉLIESÍTŐ SZETT SWK-20 A szabályozó olyan berendezésekhez ajánlott, amelyeknél követelmény a ventilátor motorjának fokozatmentesen fordulatszáma a mért hőmérséklet függvényében. elektromos fűtőkábel be- és kikapcsol a környezeti hőmérséklet függően, melyet a második érzékelő szerint riasztás magas kondenzációs hőmérsékletnél aktuális hőmérséklet kijelzése mikroprocesszoros vezérlés csatlakoztatva a 4 utas szelepre, hűtés/fűtés megkülönböztetésére Modul G2S G2S Sinclair klímaberendezések mobiltelefonon keresztül történő irányítására szolgál. A klímaberendezéssel történő kommunikációhoz IR átvitelt használ, ezért csatlakoztatni kell a légkondicionálóhoz, úgy viselkedik, mint egy második távirányító. A modul két IR diódával, jeladó diódával, SIM kártya foglalattal, tápkábel csatlakoztatással és PC csatlakozós USB csatlakozóval van el látva 35
