1 Antenor 3000 & Mobile trailer Codee Kézikocsira szerelt hab-vízágyú Rövid ismertető Fontos tudnivalók Használati útmutató Karbantartás Kérjük, olvassa el az útmutatót mielőtt az eszközt használni kezdi

2 Rövid ismertető Vízszintes rögzítő rendszer Monitor karja Függőleges irány állítása Kocsi rúdja 2,5 -os kimenet Tömlő Cövek 2x2,5 bemenet viszszacsapó szeleppel Gyors rögzítő 35 -os biztosítás a függőleges tartományhoz Monitor karja Reteszelő fordító rendszer Fordító rendszert kioldó csap 1

3 Rövid ismertető Jellemző ill. paraméter Konstrukció Felületkezelés Biztonság és biztosítás Függőleges tartomány Részletes jellemzők Alumínium ötvözetből készült test Csapágyak és a súrlódó részek anyaga bronz Csavarok saválló acélból Piros poliészter festés Vízszintes tartomány Üzemi nyomás Max. üzemi nyomás Maximális kiáramlás 7 bar nyomásnál Bementet Kimenet 2.5 Stabilizáló lábak (ha a kocsiról levéve használják) Reteszelt fordító rendszer Cövekek a kocsin Vízszintes reteszelő rendszer Függőleges tartomány korlátozása bar (100 PSI) 16 bar (250 PSI) 3000 l/min (800 GPM) 2x 2.5 visszacsapó szeleppel A bementi és a kimeneti csonkokon a kapcsok a megrendeléstől függően eltérhetnek a képen láthatótól. 2

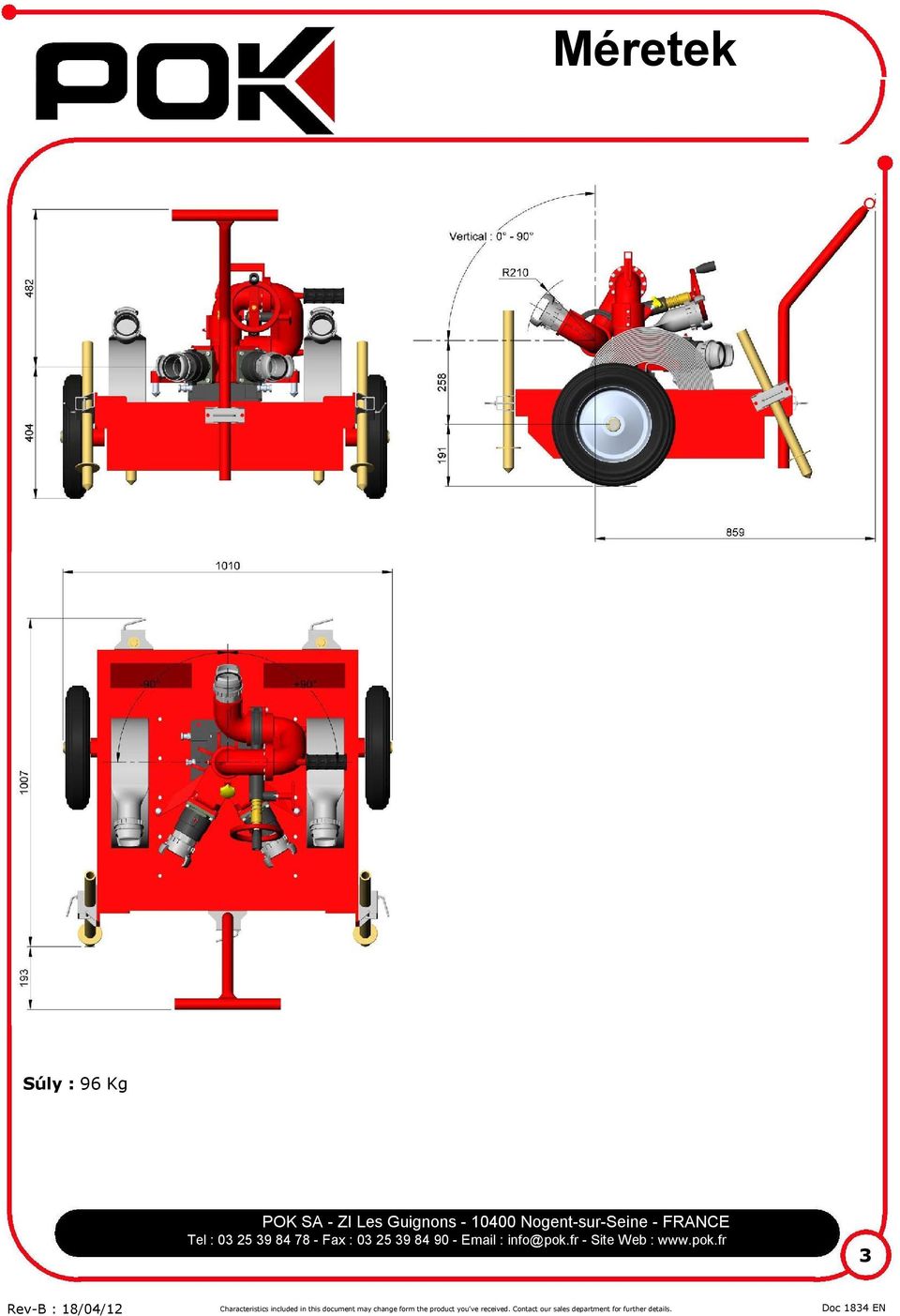

4 Méretek Súly : 96 Kg 3 Rev-B : 18/04/12 Characteristics included in this document may change form the product you ve received. Contact our sales department for further details. Doc 1834 EN

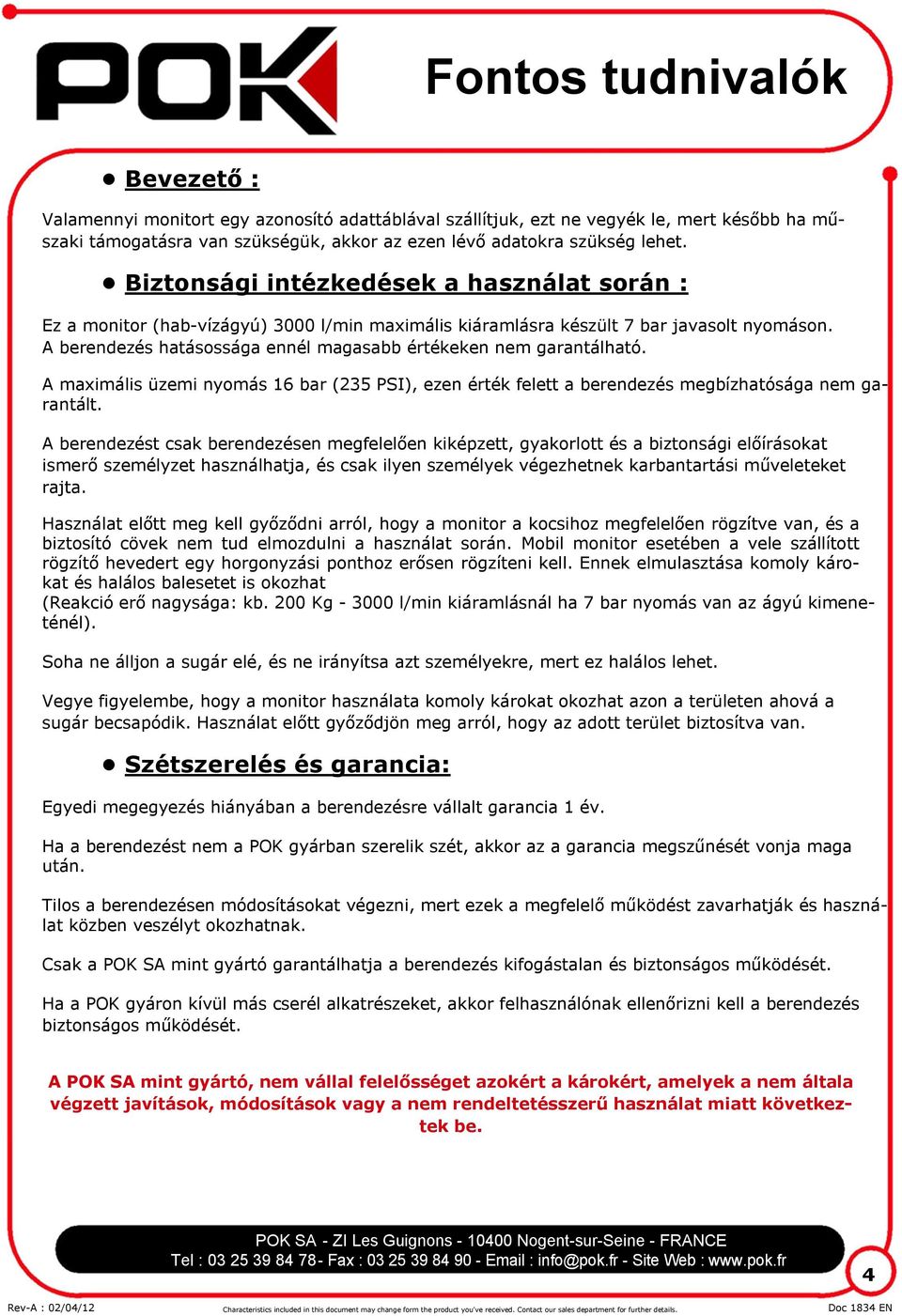

5 Fontos tudnivalók Bevezető : Valamennyi monitort egy azonosító adattáblával szállítjuk, ezt ne vegyék le, mert később ha műszaki támogatásra van szükségük, akkor az ezen lévő adatokra szükség lehet. Biztonsági intézkedések a használat során : Ez a monitor (hab-vízágyú) 3000 l/min maximális kiáramlásra készült 7 bar javasolt nyomáson. A berendezés hatásossága ennél magasabb értékeken nem garantálható. A maximális üzemi nyomás 16 bar (235 PSI), ezen érték felett a berendezés megbízhatósága nem garantált. A berendezést csak berendezésen megfelelően kiképzett, gyakorlott és a biztonsági előírásokat ismerő személyzet használhatja, és csak ilyen személyek végezhetnek karbantartási műveleteket rajta. Használat előtt meg kell győződni arról, hogy a monitor a kocsihoz megfelelően rögzítve van, és a biztosító cövek nem tud elmozdulni a használat során. Mobil monitor esetében a vele szállított rögzítő hevedert egy horgonyzási ponthoz erősen rögzíteni kell. Ennek elmulasztása komoly károkat és halálos balesetet is okozhat (Reakció erő nagysága: kb. 200 Kg l/min kiáramlásnál ha 7 bar nyomás van az ágyú kimeneténél). Soha ne álljon a sugár elé, és ne irányítsa azt személyekre, mert ez halálos lehet. Vegye figyelembe, hogy a monitor használata komoly károkat okozhat azon a területen ahová a sugár becsapódik. Használat előtt győződjön meg arról, hogy az adott terület biztosítva van. Szétszerelés és garancia: Egyedi megegyezés hiányában a berendezésre vállalt garancia 1 év. Ha a berendezést nem a POK gyárban szerelik szét, akkor az a garancia megszűnését vonja maga után. Tilos a berendezésen módosításokat végezni, mert ezek a megfelelő működést zavarhatják és használat közben veszélyt okozhatnak. Csak a POK SA mint gyártó garantálhatja a berendezés kifogástalan és biztonságos működését. Ha a POK gyáron kívül más cserél alkatrészeket, akkor felhasználónak ellenőrizni kell a berendezés biztonságos működését. A POK SA mint gyártó, nem vállal felelősséget azokért a károkért, amelyek a nem általa végzett javítások, módosítások vagy a nem rendeltetésszerű használat miatt következtek be. Tel : Fax : info@pok.fr - Site Web : 4

6 Használati útmutató Telepítés: - 1 A hab-vízágyú üzemeltetése közben a kocsit a 4 db cövekkel elmozdulás ellen rögzíteni kell. A biztonságos rögzítéshez mind a négy cöveket le kell szúrni. A talaj típusától függően (pl. homok) lehetséges, hogy a cövekek nem kapaszkodnak megfelelően. A maximális biztonság érdekében a kocsit egy stabil altalajon kell felállítani. - 2 A tömlők csatlakoztatása. Mindkét bemeneti csonkban egy visszacsapó szelep van, így a hab-vízágyú leállítása nélkül is lehet csatlakoztatni, vagy leszerelni az egyik tömlőt, akkor is ha a másik csonkon szintén csatlakozik egy tömlő. - 3 A kimeneti csonkra csatlakoztatott kiáramlási teljesítménye ne legyen nagyobb, mint 3000 l/min. Használat: - 1 Használatbavétel előtt ellenőrizni kell, hogy a berendezés minden eleme megfelelő állapotban van-e. - 2 Állítsák a monitort a kívánt függőleges és vízszintes pozícióba. - 3 A kimenet függőleges irányban legalább 35 -os szögben álljon. - 4 Irányítsák a kilövést egy nem veszélyes helyre. - 5 Helyezzék nyomás alá a monitort. Soha ne irányítsák a sugarat egy személyre, mert ez életveszélyes lehet! - 6 A sugár függőleges tartományban való irányítása az az állítókerék elforgatásával lehetséges. Ha 35 alá szeretnék a kerékkel állítani, akkor a kerék reteszelni fog. A monitor karját húzva lehet 35 alá irányítani a sugarat. - 7 A vízszintes tartományban történő elfordítás előtt a sárga rögzítő csavart ki kell oldani, és a kívánt pozíció elérésekor ismét reteszelni kell. A monitor elfordítása a tetején levő karral végezhető. Fontos tudnivalók : Ne érjen el a sugár 35 alatti szögben a talajra, mert akkor a kocsi megcsúszhat, vagy feldőlhet. Működés közben mindig szemmel kell tartani a kocsit. Ha valami rendellenességet észlelnek, le kell állítani a monitor működését. Ne álljanak fel a kocsira. A kocsi mozgatása a monitor működése közben tilos! Ha a monitor egy széles sávban terítő fúvókával van felszerelve, akkor ennek használatánál ügyelni kell arra is, hogy a monitor környezetében ne legyen a vízsugárra érzékeny tárgyak vagy berendezések. 5

7 Karbantartás A monitor tisztítása: A monitor kifogástalan működése érdekében az alábbi karbantartási műveletek elvégzése szükséges : - 1 Minden használat után a monitort tiszta vízzel le kell tisztítani. - 2 Ha a monitor szennyezett vízzel, vagy tengervízzel üzemelt, akkor az ilyen használat után a belső részek korrodálásának megelőzése érdekében a monitort tiszta vízzel működtetve át kell öblíteni. - 3 Ne használjanak korrozív anyagokat a monitor tisztításához, mert ezek károsíthatják a tömítéseket és tömítetlenséget okozhatnak. - 4 Mozgassák meg a mozdítható részeket. Egyik ilyen elem sem szorulhat. - 5 Szemrevételezéssel ellenőrizzék, hogy nincsenek-e tömítetlenségek a monitoron. Alkatrészek : Néhány alkatrész, mint pl. a tömítések cseréje indokolt lehet. Ennek gyakorisága a használati és a tárolási feltételektől függ. Ha az alkatrészek beszerezhetőségével, vagy a szervizszolgáltatással kapcsolatban információra van szüksége, kérjük, forduljon a forgalmazóhoz. Alkatrészek megrendelésekor, a cikkszámok mellet adja meg a berendezés adattábláján feltüntetett azonosító adatokat is. Megjegyzés: A berendezés gyári számára a garanciális igény elbíráláshoz is szükség van. Műveletek szerviz és javítási munkák után : Amennyiben a berendezésen a felhasználó maga végzett szétszereléssel járó javítási, vagy karbantartási munkákat, akkor ezek után az alábbi műveletek ill. ellenőrzések elvégzése szükséges: - 1 Ellenőrizni kell, hogy nem hiányzik egyetlen alkatrész sem. - 2 Egyetlen alkatrés sem lehet sérült. - 3 Csatlakozatni kell a tömlőt. - 4 A kimeneti csonkra fel kell tenni egy zárófedelet. - 5 Tesztelni kell próbálni a monitort. Lassan emeljék a nyomást 16 bar értékre, és utána lezárva, ellenőrizni kell, hogy valahol észlelhető-e szivárgás. - 6 A kimenetre fel kell tenni egy sugárcsövet. - 7 Tesztelni kell a monitort 7 bar üzemi nyomáson. Ellenőrizni kell, hogy minden alkatrész rendeltetésének megfelelően működik-e. Egyik sem szorulhat. A működési próba legalább 10 percig tartson. Ha nem észleltek semmi rendellenességet, akkor a monitor ismét bevetésre kész állapotban van. A monitor kenése : A mozgó alkatrészek kifogástalan működése érdekében azokat félévente egyszer meg kell zsírozni. Ez a művelet egy megfelelő zsírzópumpa használatával elvégezhető. Magyarországi forgalmazó: FeWe Biztonságtechnika Kft Szada, Arany J. u. 11. Tel: 30/ ; 30/ Honlap: ferenc.feicht@fewe.hu; gyorgy.weltz@fewe.hu 6
