1 Közlekedési alapismeretek (közlekedéstechnika) középszint 1511 ÉRETTSÉGI VIZSGA 015. május 19. KÖZLEKEDÉSI ALAPISMERETEK (KÖZLEKEDÉSTECHNIKA) KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA

2 Fontos tudnivalók A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. írásbeli vizsga 1511 / május 19.

3 Teszt jellegű kérdéssorok (alapfogalmak) Húzza alá a helyes válaszokat, vagy karikázza be azok betűjelét! 1. feladat Milyen találmány fűződik John Boyd Dunlop nevéhez? a) Az első üzembe állított futószalag. b) A felfújható gumiabroncs. c) Háromkerekű gépkocsi.. feladat Melyik évben nyitották meg a Pest-Szolnok vasútvonalat? a) szeptember 1. b) 187. szeptember 1. c) szeptember 1.. feladat Ki volt Louis Blériot? a) Az utas nélküli léggömb feltalálója. b) A helikopter feltalálója. c) A francia repülőgépipar megalapítója, aki 1909-ben átrepülte a La Manche-csatornát. 4. feladat Jelölje a helyes állítást vagy állításokat! a) Az aktív biztonság célja a baleset megelőzése, elkerülése. b) Az aktív biztonság a már bekövetkezett baleset súlyosságát igyekszik csökkenteni. c) Az aktív biztonság feladata az úgynevezett túlélési tér növelése. 5. feladat Melyik légi jármű működik a dinamikus felhajtóerő elve alapján? a) Léghajó. b) Helikopter. c) Hőlégballon. 6. feladat (műszaki rajz) a) A középvonal, szimmetriavonal vékony pontvonal. b) A középvonal, szimmetriavonal vastag pontvonal. c) A középvonal, vékony szaggatott vonal. írásbeli vizsga 1511 / május 19.

4 7. feladat (műszaki rajz) pont Válassza ki a szemléltető ábrához tartozó metszeti képet! a) Az A jelű ábra a helyes. b) Az B jelű ábra a helyes. c) Az C jelű ábra a helyes. Teszt jellegű kérdéssorok (törvények, szabályok és összefüggések) Húzza alá a helyes válaszokat, vagy karikázza be azok betűjelét! 8. feladat (műszaki rajz) a) Az A4-es rajzlap méretei milliméterben 97 x 10. b) Az A4-es rajzlap méretei milliméterben 10 x 97. c) Az A4-es rajzlap méretei milliméterben 40 x feladat (műszaki rajz) a) Az axonometrikus ábrázolás olyan módszer, amellyel a térbeli alakzatról szemléltető térhatású képet tudunk szerkeszteni. b) Az axonometrikus ábrázolás olyan módszer, amellyel a síkbeli alakzatról szemléltető térhatású képet tudunk szerkeszteni. c) Az axonometrikus ábrázolás olyan módszer, amellyel a térbeli alakzatról szemléltető síkbeli képet tudunk szerkeszteni. 10. feladat (műszaki rajz) a) Merőleges párhuzamos vetítés esetén az egymásra merőleges vetítősugarak a képsíkkal párhuzamos, és a síkidom képét alak- és mérethelyesen viszi át a képsíkra. b) Merőleges párhuzamos vetítés esetén az egymással párhuzamos vetítősugarak a képsíkra merőlegesek, és a síkidom képét alak- és mérethelyesen viszi át a képsíkra. c) Merőleges párhuzamos vetítés esetén az egymással párhuzamos vetítősugarak a képsíkra merőlegesek, és a síkidom képét felnagyítva viszi át a képsíkra. írásbeli vizsga / május 19.

5 11. feladat (technológiai alapismeretek) a) Az egy lépésben elvégezhető szívósságnövelő hőkezelési eljárást normalizálásnak nevezzük. b) Az egy lépésben elvégezhető szívósságnövelő hőkezelési eljárást nemesítésnek nevezzük. c) Az egy lépésben elvégezhető szívósságnövelő hőkezelési eljárást edzésnek nevezzük. 1. feladat (technológiai alapismeretek) a) Azt az ötvözetet, amelynél az állapotábrán az olvadási vonal érintkezik a dermedési vonallal, eutektikus (nehezen olvadó) ötvözetnek nevezzük. b) Azt az ötvözetet, amelynél az állapotábrán az olvadási vonal nem érintkezik a dermedési vonallal, eutektikus (jól olvadó) ötvözetnek nevezzük. c) Azt az ötvözetet, amelynél az állapotábrán az olvadási vonal érintkezik a dermedési vonallal, eutektikus (jól olvadó) ötvözetnek nevezzük. 1. feladat (technológiai alapismeretek) a) A forrasztás oldható diffúziós, illetve csak adhéziós kötést eredményez, az összekötendő alapanyag megömlesztése nélkül. b) A forrasztás oldhatatlan diffúziós, illetve csak adhéziós kötést eredményez, az öszszekötendő alapanyag megömlesztése nélkül. c) A forrasztás oldhatatlan diffúziós, illetve csak adhéziós kötést eredményez, az öszszekötendő alapanyag megömlesztésével. 14. feladat (technológiai alapismeretek) a) A hegesztés diffúziós kötés, mivel az egyesítendő elemek közötti tartós kapcsolatot a fématomokat összetartó belső diffúziós erők adják. b) A hegesztés adhéziós kötés, mivel az egyesítendő elemek közötti tartós kapcsolatot a fématomokat összetartó belső adhéziós erők adják. c) A hegesztés kohéziós kötés, mivel az egyesítendő elemek közötti tartós kapcsolatot a fématomokat összetartó belső kohéziós erők adják. 15. feladat (technológiai alapismeretek) Milyen irányú lánghegesztési technológia látható az alábbi ábrán? a) Jobbra hegesztés. b) Balra hegesztés. c) Egyenes irányú hegesztés. írásbeli vizsga / május 19.

6 Feladatok 1. feladat (műszaki rajz) 5 pont Az alábbi ábrán egy tárgy európai nézetrend szerint megrajzolt nézeti képei láthatók. Nevezze meg a betűkkel jelölt nézeti képeket! A Jobbnézet B Alulnézet C Balnézet D Hátulnézet E Felülnézet. feladat (mechanika) 8 pont Egészítse ki az alábbi mondatokat! Ha két erő hatásvonala közös pontban metsződik, az eredő hatásvonala szintén a metszésponton megy át és az erő síkjában fekszik: az eredő nagysága az erők vektoriális összegével egyenlő. Két erő által támadott merev test akkor van egyensúlyban, ha az erők hatásvonala közös, nagyságuk egyenlő, értelmük pedig ellentétes. Ha egy test erőhatást fejt ki egy másik testre, a másik test ugyanakkora nagyságú és irányú, de ellentétes értelmű erőt fejt ki az elsőre.. feladat (gépelemek-géptan) Húzza alá a helyes válaszokat, vagy karikázza be azok betűjelét! a) Az élesmenet profilját egyenlőszárú trapézból származtatjuk. b) Az élesmenet profilját derékszögű négyszögből származtatjuk. c) Az élesmenet profilját egyenlőszárú háromszögből származtatjuk. 4. feladat (gépelemek-géptan) a) A reteszek határoló síkjai párhuzamosak egymással, lejtésük nincs, a nyomatékot tisztán a retesz nyírása útján viszik át. b) A reteszek határoló síkjai ék alakúak, lejtésük nincs, a nyomatékot tisztán a retesz nyírása útján viszik át. c) A reteszek határoló síkjai párhuzamosak egymással, lejtésük nincs, a nyomatékot tisztán a retesz hajlítása útján viszik át. írásbeli vizsga / május 19.

7 5. feladat (gépelemek-géptan) 4 pont Az alábbi ábrán egy kúpos súrlódó tengelykapcsoló látható. Adatok: F = 10 N, α = 0 o, D k = 0 cm. Mekkora a felületeket összeszorító F N normális irányú erő, valamint az F s súrlódó erő az F = 10 N tengelyirányú erő hatására, ha a súrlódási tényező μ = 0,4? a) A felületeket összeszorító erő F N = 8 N, a súrlódó erő F s = 0 N. b) A felületeket összeszorító erő F N = 0 N, a súrlódó erő F s = 8 N. c) A felületeket összeszorító erő F N = 40 N, a súrlódó erő F s = 16 N. 6. feladat (technológiai alapismeretek) 5 pont Egészítse ki az alábbi mondatokat! A különböző ötvözetek különböző hőmérsékletekhez tartozó állapotát az úgynevezett egyensúlyi diagramok, állapotábrák rögzítik. A fémnek azt a tulajdonságát, hogy kristályszerkezetét a hőmérséklet csökkenésével megváltoztatja anélkül, hogy kémiai összetétele megváltozna, allotrópiának nevezzük. A 6,67% széntartalmú Fe C vas-karbid vegyület szövetszerkezeti neve cementit. A,06% széntartalom alatti ötvözeteket acéloknak, a,06% széntartalom felettieket pedig öntöttvasaknak nevezzük. 7. feladat (elektrotechnika-elektronika) 9 pont Az alábbi ábrán a tirisztor feszültség-áram jelleggörbéi láthatók. a) Nevezze meg a számokkal jelölt tartományait! 1 vezetési tartomány átmeneti tartomány záró tartomány 4 blokkolási tartomány Kovács Csongor: Elektronika, General Press Kiadó,61. old..59. ábra írásbeli vizsga / május 19.

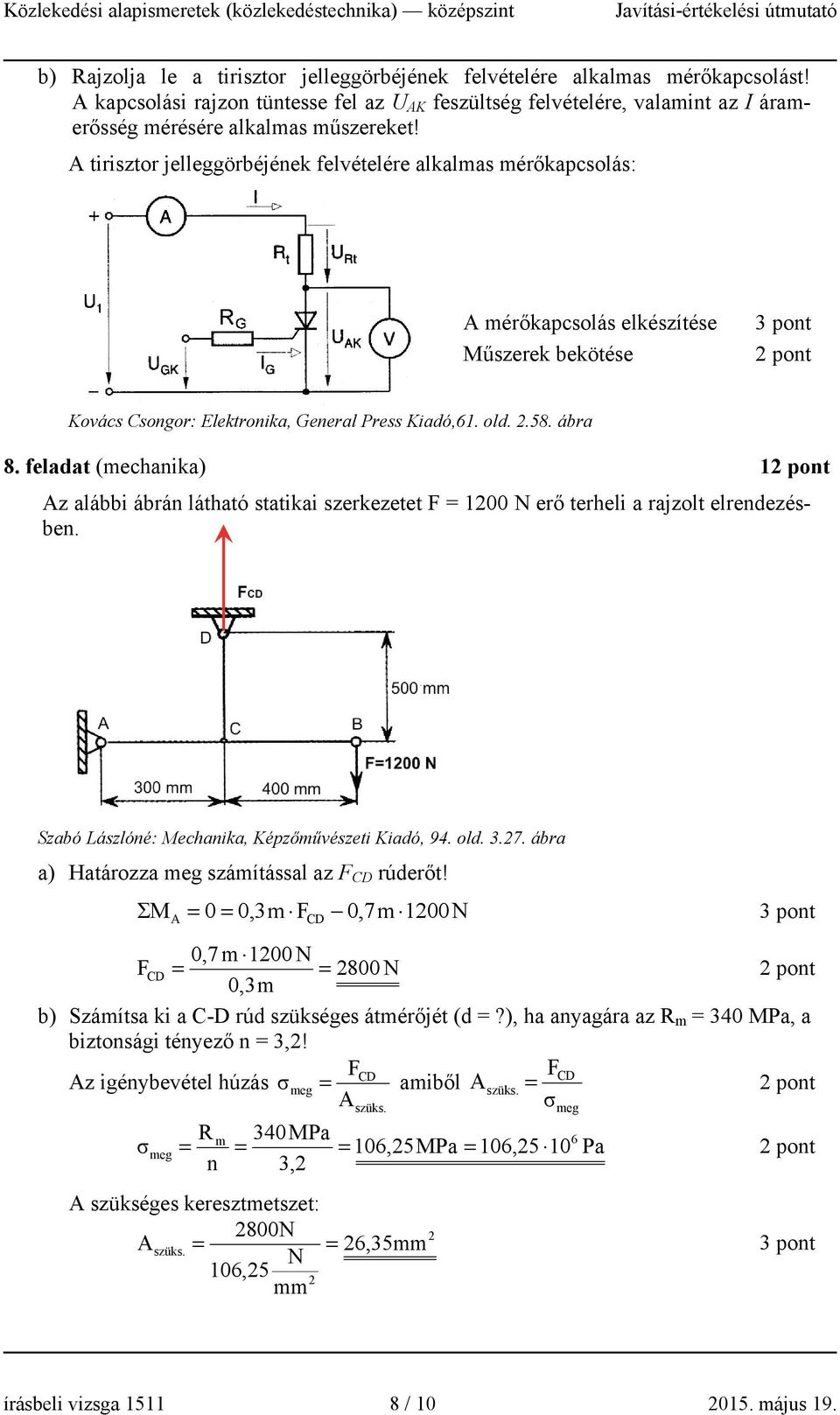

8 b) Rajzolja le a tirisztor jelleggörbéjének felvételére alkalmas mérőkapcsolást! A kapcsolási rajzon tüntesse fel az U AK feszültség felvételére, valamint az I áramerősség mérésére alkalmas műszereket! A tirisztor jelleggörbéjének felvételére alkalmas mérőkapcsolás: A mérőkapcsolás elkészítése Műszerek bekötése pont Kovács Csongor: Elektronika, General Press Kiadó,61. old..58. ábra 8. feladat (mechanika) 1 Az alábbi ábrán látható statikai szerkezetet F = 100 N erő terheli a rajzolt elrendezésben. Szabó Lászlóné: Mechanika, Képzőművészeti Kiadó, 94. old..7. ábra a) Határozza meg számítással az F CD rúderőt! ΣM A = 0 = 0,m F 0,7m 100N pont CD 0,7m 100 N F CD = = 800 N 0,m b) Számítsa ki a C-D rúd szükséges átmérőjét (d =?), ha anyagára az R m = 40 MPa, a biztonsági tényező n =,! FCD FCD Az igénybevétel húzás σ meg = amiből A szüks. = A σ σ meg szüks. R m 40 MPa 6 = = = 106,5MPa = 106,5 10 Pa n, A szükséges keresztmetszet: 800N A szüks. = = 6,5mm pont N 106,5 mm meg írásbeli vizsga / május 19.

9 9. feladat (gépelemek-géptan) 1 Az alábbi ábrán egy négyhengeres négyütemű Otto-motor egytárcsás tengelykapcsoló szerkezete látható. A motor maximális teljesítménye 74 kw, /min fordulatszámnál. A motor nyomatékrugalmassága 1,7, a nyomatékfelesleg tényező 1,8. Dr. Lévai Zoltán: Gépjárművek szerkezettana, Tankönyvkiadó, Budapest old. 11. ábra a) Számítsa ki a maximális teljesítményhez tartozó nyomaték nagyságát! M Pmax = Pmax 74000W = = 117,8N m π n 1 max, s b) Számítsa ki a tengelykapcsolóval átvihető nyomatékot! M Tk = e β M = 1,7 1,8 117,8 N m = 69,7 N m M Pmax c) Mekkora rugóerő szükséges a nyomaték átvitelére, ha az egytárcsás tengelykapcsoló tárcsájának közepes sugara r k = 9 cm, a felületek közötti súrlódási tényező értéke 0,? F k M Tk 69,7 N m = = = 99,88 N 99 N r 0,09 m k Fk 99 N FR = = = 4988, N μ n 0, d) Ellenőrizze a tárcsát felületi nyomásra, ha a tárcsa külső átmérője D = 1 cm, a belső átmérője d = 14,7 cm, megengedett felületi nyomás p meg = 0, MPa! = FR (D d ) π 4 p = 4988, 4988, N = = 857,9 (0,1 0,147 ),14 0, m = 0,85MPa 4 p Mivel p < pmeg, a tengelykapcsoló megfelel felületi nyomásra. írásbeli vizsga / május 19.

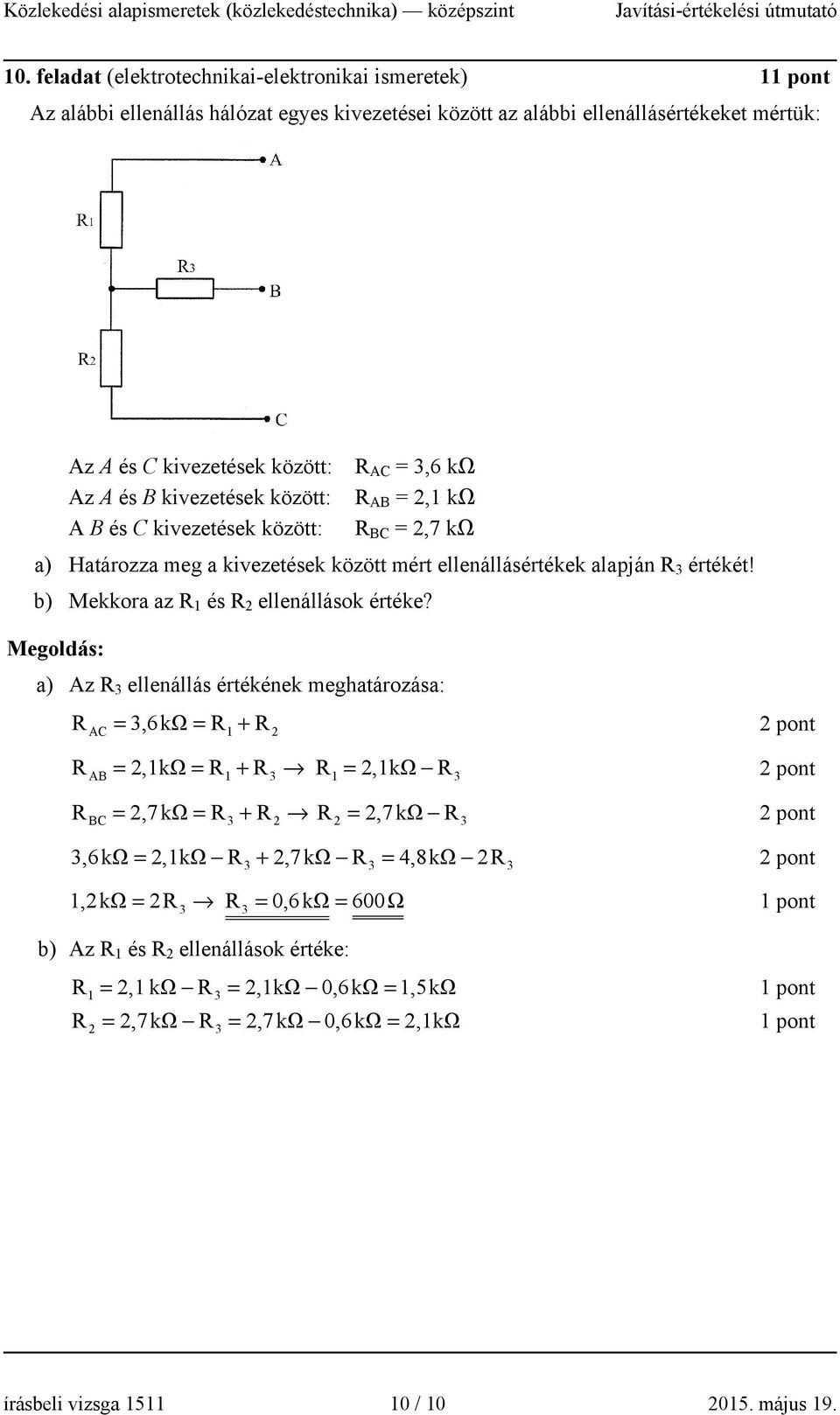

10 10. feladat (elektrotechnikai-elektronikai ismeretek) 1 Az alábbi ellenállás hálózat egyes kivezetései között az alábbi ellenállásértékeket mértük: Az A és C kivezetések között: R AC =,6 kω Az A és B kivezetések között: R AB =,1 kω A B és C kivezetések között: R BC =,7 kω a) Határozza meg a kivezetések között mért ellenállásértékek alapján R értékét! b) Mekkora az R 1 és R ellenállások értéke? Megoldás: a) Az R ellenállás értékének meghatározása: R =,6kΩ = R + R R R AC AB BC 1 1 =,1kΩ = R + R R =,1kΩ R 1 =,7kΩ = R + R R =,7kΩ R,6kΩ =,1kΩ R +,7kΩ R = 4,8kΩ R 1,kΩ = R R = 0,6kΩ = 600Ω b) Az R 1 és R ellenállások értéke: R1 = R,7kΩ R =,7kΩ 0,6kΩ = =,1 kω R =,1kΩ 0,6kΩ 1,5kΩ =,1kΩ írásbeli vizsga / május 19.
