1 Tartószerkezeti tervdokumentáció a Balatonkenese 4447/1. hrsz. alatti ingatlanon tervezett kerékpár pihenő kiszolgáló épülethez Építtető: Balatonkenese Város Önkormányzata 8174 Balatonkenese, Béri Balogh Ádám tér 1. Tervező: Horváth Béla 8300 Tapolca, Bajcsy-Zsilinszky u. 60. Tapolca, szeptember HORVÁTH BÉLA OKL. ÉPÍTŐMÉRNÖK VESZPRÉM MEGYEI ÉPÍTÉSZKAMARA: É VESZPRÉM MEGYEI MÉRNÖKI KAMARA: T T TEL: 70/ , HORBELA69@GMAIL.COM

Balatonkenese, Béri Balogh Ádám tér 1. Tervező: Horváth Béla 8300 Tapolca, Bajcsy-Zsilinszky u. 60. Tapolca, 2013.

2 2 Tartalomjegyzék - címlap - tartalomjegyzék - aláírólap - tervezői nyilatkozat - műszaki leírás - műszaki tervek - S-1 alapozási terv M 1:50 - S-2 födém zsaluzási terv M 1:50 - S-3 födém vasalási terv M 1:50 - S-4 tetőtér zsaluzási terv M 1:50 - S-5 TG1, TG2, G1, KO1, KO2, KOF részletek M 1:25 - S-6 TO1-TO3 részletek M 1:25 - S-7 TO4-TO5 részletek M 1:25 - S-8 fedélszék alaprajz M 1:50 - S-9 fedélszék metszetek M 1:50 - S-10 lépcső vasalás alaprajz M 1:50 - S-11 lépcső vasalás metszetek M 1:50

- S-5 TG1, TG2, G1, KO1, KO2, KOF részletek M 1:25 - S-6 TO1-TO3 részletek M 1:25 - S-7 TO4-TO5 részletek M 1:25 - S-8

3 3 Aláírólap Építtető: Balatonkenese Város Önkormányzata 8174 Balatonkenese, Béri Balogh Ádám tér 1. Tervező: Horváth Béla okl. építőmérnök T T Tapolca, Bajcsy-Zsilinszky u. 60.

4 4 Tervezői nyilatkozat - Tervezési munka megnevezése: Kerékpár pihenő kiszolgáló épület tartószerkezeti kivitelezési terve - Az építtető neve, címe: Balatonkenese Város Önkormányzata 8174 Balatonkenese, Béri Balogh Ádám tér 1. - A tervezett építési tevékenység: - Helye: Balatonkenese 4447/1. hrsz. - Megnevezése, rövid leírása, jellemzője: Kerékpár pihenő kiszolgáló épület építése 1. A 191/2009. (IX. 15.) Korm. rendelet alapján nyilatkozom, hogy az általam tervezett műszaki megoldás megfelel a vonatkozó jogszabályoknak, így különösen az Étv. 31. (1), (2) és (4) bekezdésben meghatározott követelményeknek, az országos településrendezési és építési követelményeknek, valamint az eseti hatósági előírásoknak. 2. A vonatkozó nemzeti szabványtól eltérő műszaki megoldást nem alkalmaztam. 3. Az építési engedélyezési terv és a kivitelezési terv összhangban van. Az engedélyezési tervektől egnedélyhez kötött eltérést nem terveztem. 4. A kivitelezési dokumentáció a munkavédelmi előírások betartásával készült. 5. A betervezett műszaki termékek érvényes megfelelőség-igazolással rendelkeznek. Tapolca, szeptember Horváth Béla okl. építőmérnök

A 191/2009. (IX. 15.) Korm. rendelet alapján nyilatkozom, hogy az általam tervezett műszaki megoldás megfelel a vonatkozó jogszabályoknak, így különösen az Étv. 31.

5 5 Műszaki leírás 1. Tervezett épület: Építtető a Balatonkenese 4447/1. hrszú ingatlanon kerékpár pihenő kiszolgáló épület építését tervezi. Az építési engedélyezési terveket Hornyák Attila építésztervező készítette. A szerkezet pontos alaprajzi kialakítását az adatszolgáltatásként kapott építési engedélyezési terv tartalmazza. A tartószerkezeti kiviteli terv tartalma az épület alapozásának, vasbeton tartószerkezetének, a vasbeton födémszerkezet és a tetőszerkezet tervezésére terjed ki. A tervezett épület földszintes, tetőtérbeépítéssel, magastetős lefedéssel. Tartószerkezeti rendszerét tekintve hagyományos tartófalas kialakítású, monolit vasbeton födémmel és ácsolt tetőszerkezettel. 2. Alapozás: Az épület alapozási rendszere síkalapozás, a felszerkezet terheit új beton sávalapokkal vesszük fel és visszük le a teherbíró talajrétegre. Az alapozási síkot mindenhol a fagyhatár alá, a teherbíró talajrétegig le kell vinni, és a teherhordó talajrétegbe minimum 10 cm-t be kell ágyazni. Alapsíkváltásoknál az alapsíkot 30 O -os szög mentén kell lelépcsőzni. A talajvíz helyzetéről nincs információm. Az alaptestek vastagsága változik a csatlakozó szerkezetek függvényében, mélységük a tervezett épület geometriai adottságainak függvényében. Alapsíkváltásoknál az alapozás alsó síkját lépcsőzetesen kell kialakítani. A válaszfalak alatt a teherhordó talajon támaszkodó beton sávalapokat kell készíteni, melyeknek felső síkja a talajnedvesség elleni szigetelésig érjen. Az alaptestek készítésekor alkalmazott beton C12/15-X0b(h)-32-F2 minőségű legyen. Az alapárkot óvni kell a felázástól, így az alapárok utolsó 10 cm vastag rétegét csak közvetlenül betonozás megkezdése előtt szabad kiemelni. Gondoskodni kell a felszíni vizek mindenkori gyors elvezetéséről. Mivel talajmechanikai szakvélemény nem készült, az alapozási síkot bebetonozás előtt a tervezőkkel vagy az építkezés felelős műszaki vezetőjével át kell vetetni. 3. Függőleges teherhordó szerkezetek: A főtartó falak LEIER, POROTHERM, vagy azzal egyenértékű vázkerámia anyagú blokktégla falazatok. A falakban a nyílások feletti kiváltók különböző méretű előregyártott POROTHERM, illetve monolit vasbeton áthidalók készülnek. A POROTHERM áthidalók felett a koszorú alsó síkjáig beton nyomott övet kell készíteni. A falazat építésénél és az előregyártott áthidalók elhelyezésénél az alkalmazási útmutatóban leírtakat be kell tartani. A vasbeton szerkezetek, C16/20-XC1-16-F3 minőségű betonból, B500 betonacél minőséggel készülnek. A válaszfalak 10 cm-es válaszfallapokból épülnek. A koszorúba a szelemenek rögzítését biztosító acél tőcsavarokat kell elhelyezni. A tervezett szerkezeteket, a vasbetonszerelést a kiviteli terv vonatkozó tervlapjainak megfelelően kell elkészíteni.

A tartószerkezeti kiviteli terv tartalma az épület alapozásának, vasbeton tartószerkezetének, a vasbeton födémszerkezet és a tetőszerkezet tervezésére terjed ki.

6 6 4. Vízszintes teherhordó szerkezetek: Az épületben monolit vasbeton födém készül. A födém építése során a technológiai előírásokat szigorúan be kell tartani! Különös gondot kell fordítani a födém építés közbeni alátámasztására, az előírt túlemelések kialakítására! A határoló teherhordó falak fölött a födém síkjában körbeszaladó vasbeton koszorút kell kialakítani, C16/20-XC1-16-F3 beton- és B500 acélminőséggel. Az egyes munkafázisok betonmennyiségeit egy munkaütemben kell bedolgozni. A beton bedolgozása során nagy figyelmet kell fordítani annak tömörítésére, majd utógondozására. A tervezett szerkezeteket, a vasbetonszerelést a kiviteli terv vonatkozó tervlapjainak megfelelően kell elkészíteni. 5. Tetőszerkezet : Hagyományos szerkezetű, fogópáros ácsolt tetőszerkezet készül C22 minőségű fenyő felhasználásával, cserép héjazattal. A faanyagot beépítés előtt rovar, gomba és lángmentesítő anyaggal kell lekezelni. A szelemeneket lefogató acél tőcsavarokat a koszorúkba betonozáskor el kell helyezni. 6. Munkavédelem : A kivitelezés során a munka- és balesetvédelmi előírásokat be kell tartani, és a betartásukat a felelős műszaki vezetőnek ellenőriznie kell. Az építkezés során a következő legfontosabbakra kell ügyelni: - minden munkafázist csak arra kiképzett, balesetvédelmi oktatásban részt vett dolgozó végezhet, aki a védőfelszereléseket köteles használni; - emelőgépek alkalmazása esetén a teher emelésére vonatkozó fokozott elővigyázatossági intézkedéseket be kell tartani; - a földkiemelések, és alapárkok oldalfalát dúcolással biztosítani kell beomlás ellen, vagy az oldalfalat rézsűsen kell kialakítani; - vasbeton szerkezetek zsaluzatát és alátámasztó állványzatát a dinamikus hatásokat is figyelembe vevő terhekre méretezve kell kialakítani és az állványzatot minden irányban merevíteni kell; - a szerkezetek szélein védőkorlátokat kell kialakítani. 7. Anyagminőségek : alaptestek: C12/15-X0b(h)-32-F2 szerkezeti beton: C16/20-XC1-16-F3 betonacél: B 500 (B ) faszerkezetek: C22 fenyő szerkezeti acél: S235 (A38) 8. Egyéb előírások: A tarószerkezeti tervdokumentáció az építési engedélyezési tervek alapján készült. A kiviteli tervtől eltérni kizárólagosan csak a tervező építési naplóban előzetesen

A határoló teherhordó falak fölött a födém síkjában körbeszaladó vasbeton koszorút kell kialakítani, C16/20-XC1-16-F3 beton- és B500 acélminőséggel.

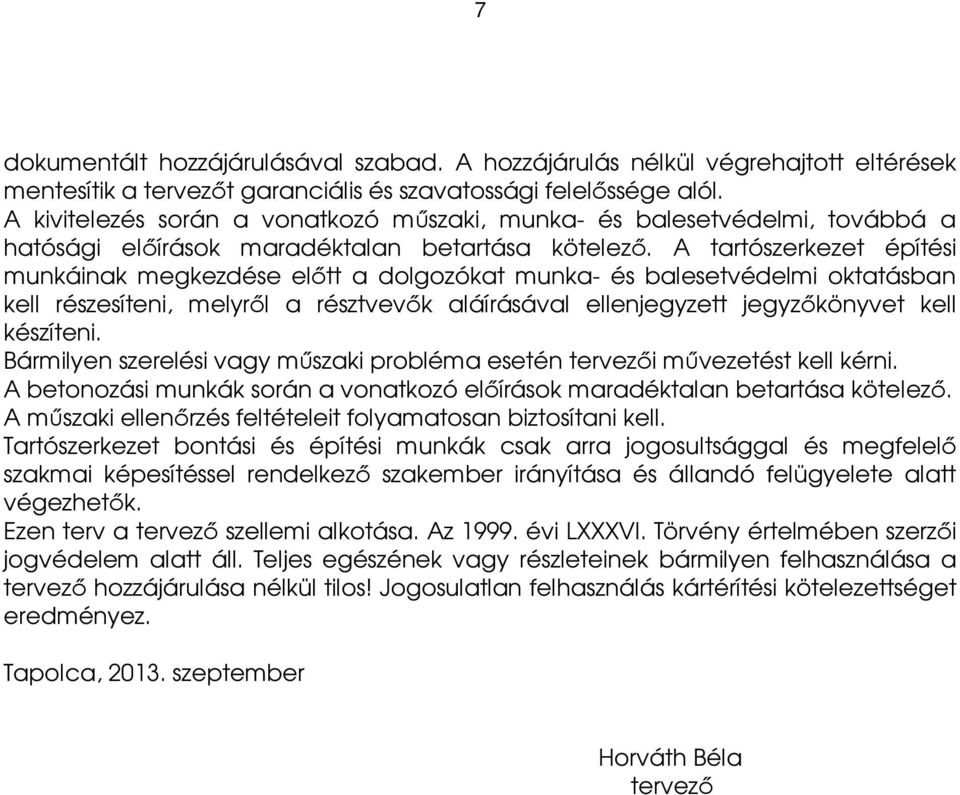

7 7 dokumentált hozzájárulásával szabad. A hozzájárulás nélkül végrehajtott eltérések mentesítik a tervezőt garanciális és szavatossági felelőssége alól. A kivitelezés során a vonatkozó műszaki, munka- és balesetvédelmi, továbbá a hatósági előírások maradéktalan betartása kötelező. A tartószerkezet építési munkáinak megkezdése előtt a dolgozókat munka- és balesetvédelmi oktatásban kell részesíteni, melyről a résztvevők aláírásával ellenjegyzett jegyzőkönyvet kell készíteni. Bármilyen szerelési vagy műszaki probléma esetén tervezői művezetést kell kérni. A betonozási munkák során a vonatkozó előírások maradéktalan betartása kötelező. A műszaki ellenőrzés feltételeit folyamatosan biztosítani kell. Tartószerkezet bontási és építési munkák csak arra jogosultsággal és megfelelő szakmai képesítéssel rendelkező szakember irányítása és állandó felügyelete alatt végezhetők. Ezen terv a tervező szellemi alkotása. Az évi LXXXVI. Törvény értelmében szerzői jogvédelem alatt áll. Teljes egészének vagy részleteinek bármilyen felhasználása a tervező hozzájárulása nélkül tilos! Jogosulatlan felhasználás kártérítési kötelezettséget eredményez. Tapolca, szeptember Horváth Béla tervező

A tartószerkezet építési munkáinak megkezdése előtt a dolgozókat munka- és balesetvédelmi oktatásban kell részesíteni, melyről a résztvevők aláírásával ellenjegyzett jegyzőkönyvet kell készíteni.
