Határérték-jeladók Típus 3776

Átírás

1 Határérték-jeladók Típus 3776 induktív vagy villamos határkontaktusokkal, választás szerint 3/2-, 5/2- vagy 5/3-utú mágnesszeleppel, a VDI/VDE 3845 szerinti forgatómuvekre vagy 3277 típusú SAMSON tolómure Általános ismertetés A 3776 típusú határérték-jeladók egy beállított határérték elérésekor, különösen egy szabályozókészülék végállásának elérésekor adnak ki határjelet. Ez a jel az állítójel átkapcsolására, a fény- és hangjelzok muködtetésére, valamint a központi vezérlo- és jelzorendszerhez való csatlakoztatásra alkalmas. Egy vagy két elovezérlo szeleppel és egy 3777 típusú karimás erosítoszeleppel szállíthatók úgy, hogy a helyzetvisszajelzés és a vezérlojel egy gyujtokábelen legyen vezetheto. A 3776 típusú határérték-jeladó a következo jellegzetességekkel rendelkezik: Normál- vagy a PTB Nr. Ex-97.D.2107 konformitási bizonyítványnak megfelelo EExi-kivitel Max. három beállítható induktív vagy villamos határkontaktus Max. két elovezérlo szelep kis teljesítményfelvétellel (minimum 8 mw) egyen- vagy váltófeszültségu jel számára 3/2-, 5/2-, vagy 5/3-utú 3777 típusú, karimával felszerelheto erosítoszelepek vagy csatlakozólemezek a 3756 típusú külso erosítoszelepnek a VDI/VDE 3845 szerinti NAMUR-furatú forgatómuvekre való felszereléshez Forgatómuvekre a VDI/VDE 3845 szerinti 1. vagy 2. rögzítési síkkal vagy a 3277 típusú SAMSON tolómure történo felszerelés Kapocs- vagy dugaszcsatlakozás Csatlakoztatási lehetoség helyszíni buszrendszerhez (pl. ASI Interbus, PROFIBUS, CAN-Bus) elokészületben Védettség IP 54 vagy IP ábra 3776 típusú határérték-jeladó, típusú karimás 5/2-utú erosítoszeleppel 2. ábra 3776 típusú határérték-jeladó, típusú karimás 3/2-utú erosítoszeleppel, a SAMSON típusú tolómure építve egy belso csatornákkal ellátott átkapcsolólemezzel történo pneumatikus csatlakozással Kiadás május T 8368 HU

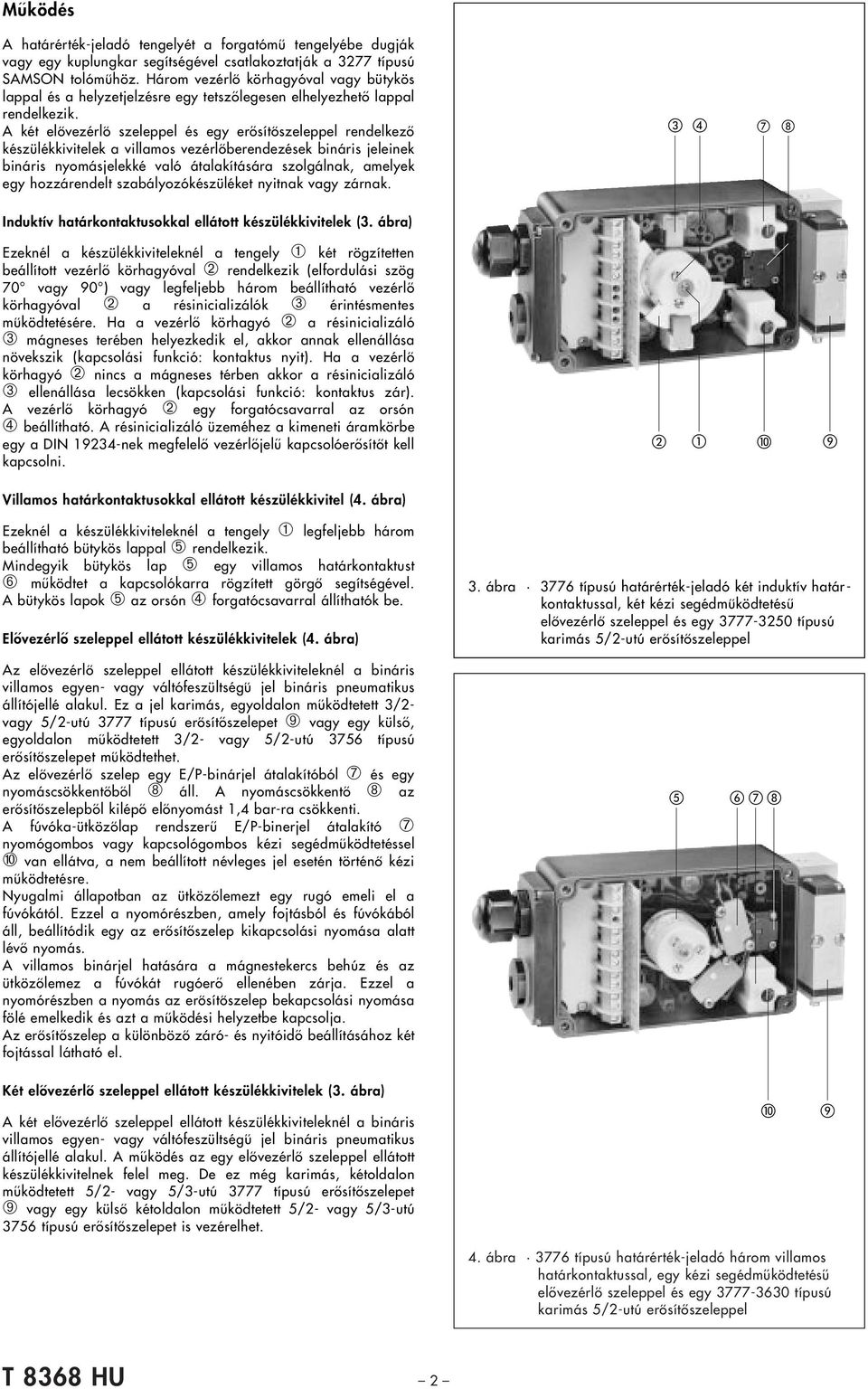

2 Muködés A határérték-jeladó tengelyét a forgatómu tengelyébe dugják vagy egy kuplungkar segítségével csatlakoztatják a 3277 típusú SAMSON tolómuhöz. Három vezérlo körhagyóval vagy bütykös lappal és a helyzetjelzésre egy tetszolegesen elhelyezheto lappal rendelkezik. A két elovezérlo szeleppel és egy erosítoszeleppel rendelkezo készülékkivitelek a villamos vezérloberendezések bináris jeleinek bináris nyomásjelekké való átalakítására szolgálnak, amelyek egy hozzárendelt szabályozókészüléket nyitnak vagy zárnak. Induktív határkontaktusokkal ellátott készülékkivitelek (3. ábra) Ezeknél a készülékkiviteleknél a tengely ➀ két rögzítetten beállított vezérlo körhagyóval ➁ rendelkezik (elfordulási szög 70 vagy 90 ) vagy legfeljebb három beállítható vezérlo körhagyóval ➁ a résinicializálók ➂ érintésmentes muködtetésére. Ha a vezérlo körhagyó ➁ a résinicializáló ➂ mágneses terében helyezkedik el, akkor annak ellenállása növekszik (kapcsolási funkció: kontaktus nyit). Ha a vezérlo körhagyó ➁ nincs a mágneses térben akkor a résinicializáló ➂ ellenállása lecsökken (kapcsolási funkció: kontaktus zár). A vezérlo körhagyó ➁ egy forgatócsavarral az orsón ➃ beállítható. A résinicializáló üzeméhez a kimeneti áramkörbe egy a DIN nek megfelelo vezérlojelu kapcsolóerosítot kell kapcsolni. Villamos határkontaktusokkal ellátott készülékkivitel (4. ábra) Ezeknél a készülékkiviteleknél a tengely ➀ legfeljebb három beállítható bütykös lappal ➄ rendelkezik. Mindegyik bütykös lap ➄ egy villamos határkontaktust ➅ muködtet a kapcsolókarra rögzített görgo segítségével. A bütykös lapok ➄ az orsón ➃ forgatócsavarral állíthatók be. Elovezérlo szeleppel ellátott készülékkivitelek (4. ábra) 3. ábra 3776 típusú határérték-jeladó két induktív határkontaktussal, két kézi segédmuködtetésu elovezérlo szeleppel és egy típusú karimás 5/2-utú erosítoszeleppel Az elovezérlo szeleppel ellátott készülékkiviteleknél a bináris villamos egyen- vagy váltófeszültségu jel bináris pneumatikus állítójellé alakul. Ez a jel karimás, egyoldalon muködtetett 3/2- vagy 5/2-utú 3777 típusú erosítoszelepet ➈ vagy egy külso, egyoldalon muködtetett 3/2- vagy 5/2-utú 3756 típusú erosítoszelepet muködtethet. Az elovezérlo szelep egy E/P-binárjel átalakítóból ➆ és egy nyomáscsökkentobol ➇ áll. A nyomáscsökkento ➇ az erosítoszelepbol kilépo elonyomást 1,4 bar-ra csökkenti. A fúvóka-ütközolap rendszeru E/P-binerjel átalakító ➆ nyomógombos vagy kapcsológombos kézi segédmuködtetéssel ➉ van ellátva, a nem beállított névleges jel esetén történo kézi muködtetésre. Nyugalmi állapotban az ütközolemezt egy rugó emeli el a fúvókától. Ezzel a nyomórészben, amely fojtásból és fúvókából áll, beállítódik egy az erosítoszelep kikapcsolási nyomása alatt lévo nyomás. A villamos binárjel hatására a mágnestekercs behúz és az ütközolemez a fúvókát rugóero ellenében zárja. Ezzel a nyomórészben a nyomás az erosítoszelep bekapcsolási nyomása fölé emelkedik és azt a muködési helyzetbe kapcsolja. Az erosítoszelep a különbözo záró- és nyitóido beállításához két fojtással látható el. Két elovezérlo szeleppel ellátott készülékkivitelek (3. ábra) A két elovezérlo szeleppel ellátott készülékkiviteleknél a bináris villamos egyen- vagy váltófeszültségu jel bináris pneumatikus állítójellé alakul. A muködés az egy elovezérlo szeleppel ellátott készülékkivitelnek felel meg. De ez még karimás, kétoldalon muködtetett 5/2- vagy 5/3-utú 3777 típusú erosítoszelepet ➈ vagy egy külso kétoldalon muködtetett 5/2- vagy 5/3-utú 3756 típusú erosítoszelepet is vezérelhet. 4. ábra 3776 típusú határérték-jeladó három villamos határkontaktussal, egy kézi segédmuködtetésu elovezérlo szeleppel és egy típusú karimás 5/2-utú erosítoszeleppel T 8368 HU 2

3 Mûszaki adatok Általános adatok Forgási tartomány Lökettartomány 7,5 30 mm (a 3277 típusú SAMSON tolómure építve) Védettség IP 54, opció IP 65 Anyagminoség ház, házfedél, nézoüveg poliamid PA6-3-T kapcsolótengely POM házcsavarok WN Környezeti homérséklet C (lásd a határkontaktus -nál és elovezérlo szelep -nél is) Beépítési helyzet tetszoleges Csatlakozás villamos kapocs-, vagy dugaszcsatlakozás (lásd Kivitelek és rendelési adatok) pneumatikus G 1 / 4, opció NPT 1 / 4 Tömeg kb. 450 g (csatlakozólemez / 3777 típusú erosítoszelep nélkül) Határkontaktus Kivitel indutkív résinicializáló villamos SJ-3,5-N SJ-3,5-SN SJ-3,5-N-LED SJ-3,5-E2-LED mikrokapcsoló Gyújtásvédelmi fokozat EEx ia II T6 nem Ex Kapcsolási hiszterézis 0, ,1 mm ,2 mm 0,1... 0,4 mm 0,1... 0,4 mm kb. 0,3 mm szög 0,9 1,1 1,7 1,7 2,0 löket 3277 típusnál 0,4 mm 0,5 mm 0,75 mm 0,75 mm 0,9 mm Kapcsolási pont eltolódás szög +50 C 1,0 0,5 1,0 1,0 0,5 löket +50 C, 3277 típusnál 0,4 mm 0,2 mm 0,4 mm 0,4 mm 0,2 mm Névleges feszültség 8 V DC 8 V DC 8 V DC V DC váltó érintkezo Káros induktivitás 250 H 100 H 250 H záró, ezüstbol vagy Káros kapacitás 50 nf 60 nf 50 nf plusz kapcsoló aranyból, kontaktus Áramfelvétel terhelhetoség légrés szabad 3 ma 3 ma 3 ma (LED ki) 220 V AC/5,5 A; légrés takart 1 ma 1 ma 1 ma (LED be) 220 V DC/0,25 A, 20 V DC/5,5 A Környezeti homérséklet C C C C C C (homérsékleti osztály T6) C (homérsékleti osztály T5) C (homérsékleti osztály T4) Elovezérlo szelep Névleges jel 6 V DC 12 V DC 24 V DC 230 V AC 115 V AC 24 V AC Kapcsolási pont be +80 C U 5,4 V 9,6 V 18 V V V V I 1,43 ma 1,43 ma 1,43 ma 1,5 2,0 ma 1,5 2,0 ma 1,5 3,5 ma P 8 mw 14 mw 26 mw 500 mw 260 mw 120 mw ki 25 C U 1,2 V 2,4 V 4,7 V 50 V 20 V 5 V Impedancia Ω Ω Ω Ω Ω Ω Gyújtásvédelmi fokozat 1 ) EEx ia IIC nem Ex Az elokapcsolt U 0 /I 0 25 V/150 ma leválasztó- 27 V/125 ma erosíto 2 ) 28 V/115 ma max. értékei 30 V/100 ma 32 V/ 90 ma Környezeti homérséklet C (homérsékleti osztály T6) C C (homérsékleti osztály T5) C (homérsékleti osztály T4) Élettartam > 2 x 10 7 kapcsolás Kapcsolási ido < 50 ms Homérséklet hatása kb. 0,4 %/ C Segédenergia 1,4 6 bar (nyomáscsökkentés 1,4 bar-ra beépített nyomáscsökkentovel) Levegofelhasználás be 10 l n /h elovezérlo szelepenként ki 60 l n /h elovezérlo szelepenként 1 ) A PTB Nr. Ex-96.D.2130 U konformitási bizonyítványnak megfeleloen. 2 ) A belso kapacitás és belso induktivitás elhanyagolhatóan kicsi. A vezérléshez az EExi-leválasztó-erosíto, mint 19 -os EGA típusú rack fiókos készülék (a T típuslap szerint) vagy mint KG típusú kapocsépítoelem (a T típuslap szerint) alkalmazható. 3 T 8368 HU

4 Kivitelek és rendelési adatok Határérték-jeladó Rendelési szám Gyújtásvédelmi Robbanásvédelem nélkül [ 40 C] 0 fokozat EEx ia IIC T6 a CENELEC szerint 1 ) [ 40 C] 1 Határkontaktus határkontaktus nélkül 0 0 kivitel induktív résinicializáló SJ-3,5-N, kéteres [ 25 C] 1 SJ-3,5-SN, kéteres [ 40 C] 2 SJ-3,5-E2-LED 2 ), háromeres [ 25 C] 0 3 SJ-3,5-N-LED, kéteres [ 25 C] 4 villamos mikrokapcsoló ezüst váltóérintkezovel 2 ) (robbanásvédelem nélkül) [ 40 C] 0 5 arany váltóérintkezovel 2 ) (robbanásvédelem nélkül) [ 40 C] 0 6 Szám / határkontaktus nélkül 0 0 elfordulási szög 1 induktív vagy villamos határkontaktus, elfordulási szög beállítható 1 2 induktív vagy villamos határkontaktus, elfordulási szög beállítható 2 3 induktív vagy villamos határkontaktus, elfordulási szög beállítható 3 2 induktív határkontaktus, elfordulási szög 70 -ra vagy 90 -ra rögzítetten beállítva 5 Elovezérlo szelep 3 ) elovezérlo szelep nélkül 0 0 névleges jel 6 V DC [ 40 C] 1 12 V DC [ 40 C] 2 24 V DC [ 40 C] V AC (robbanásvédelem nélkül) [ 40 C] V AC (robbanásvédelem nélkül) [ 40 C] V AC (robbanásvédelem nélkül) [ 40 C] Különleges feszültség 9 Szám / elovezérlo szelep nélkül 0 0 kézi segédmuködtetés 1 elovezérlo szelep kézi segédmuködtetés nélkül 1 házfedél alatti nyomógombos kézi segédmuködtetéssel 2 házfedél alatti kapcsológombos kézi segédmuködtetéssel 3 2 elovezérlo szelep 2 ) kézi segédmuködtetés nélkül 5 házfedél alatti nyomógombos kézi segédmuködtetéssel 6 házfedél alatti kapcsológombos kézi segédmuködtetéssel 7 Villamos kapocsblokkon (12 pólusú) és 2 M 20 x 1,5 menetes furatos karimalapon keresztül csatlakozás kábelcsavarzat nélkül [ 40 C] kapocscsatlakozás egy kábelcsavarzattal, poliamidból, fekete [ 20 C] két kábelcsavarzattal, poliamidból, fekete [ 20 C] egy kábelcsavarzattal, poliamidból, kék [ 20 C] két kábelcsavarzattal, poliamidból, kék [ 20 C] egy kábelcsavarzattal, sárgarézbol, nikkelezett [ 40 C] két kábelcsavarzattal, sárgarézbol, nikkelezett [ 40 C] dugaszcsatlakozás egy dugaszcsatlakozással a DIN szerint (4 pólusú), muanyagból, fekete [ 20 C] két dugaszcsatlakozással a DIN szerint (4 pólusú), muanyagból, fekete [ 20 C] egy Harting-dugasszal (7 pólusú), sárgarézbol, nikkelezett [ 40 C] két Harting-dugasszal (7 pólusú), sárgarézbol, nikkelezett [ 40 C] helyszíni buszcsatlakozás (külön kívánságra) 0 5. Védettség 4 ) egy szellozodugóval, poliamidból (elovezérlo szelep nélkül) [ 20 C] IP 54 egy polietilén szurovel (K vs -érték = 0,14 esetén) [ 20 C] 1 1 két polietilén szurovel (K vs -érték = 0,3 esetén) [ 20 C] 1 2 IP 65 egy poliamid szuro visszacsapó szeleppel (K vs -érték = 0,14 esetén) [ 20 C] 2 1 két poliamid szuro visszacsapó szeleppel (K vs -érték = 0,3 esetén) [ 20 C] 2 2 egy WN anyagból készült szuro visszacsapó szeleppel (K vs -érték = 0,14 esetén) [ 40 C] 3 1 két WN anyagból készült szuro visszacsapó szeleppel (K vs -érték = 0,3 esetén) [ 40 C] ) A PTB Nr. Ex-97.D.2107 konformitási bizonyítványnak megfeleloen. 2 ) A két elovezérlo szeleppel rendelkezo kiviteleknél legfeljebb két háromeres határkontaktus lehetséges. 3 ) A 3777 vagy 3756 típusú erosítoszelepek vezérlése a T 756-1/5 típuslapnak megfeleloen. 4 ) A 3777 típusú karimás erosítoszeleppel rendelkezo kivitelnél a szuro ill. a szuro visszacsapó szelepének kiválasztása a K vs -értéknek megfeleloen történik. 4 T 8368 HU

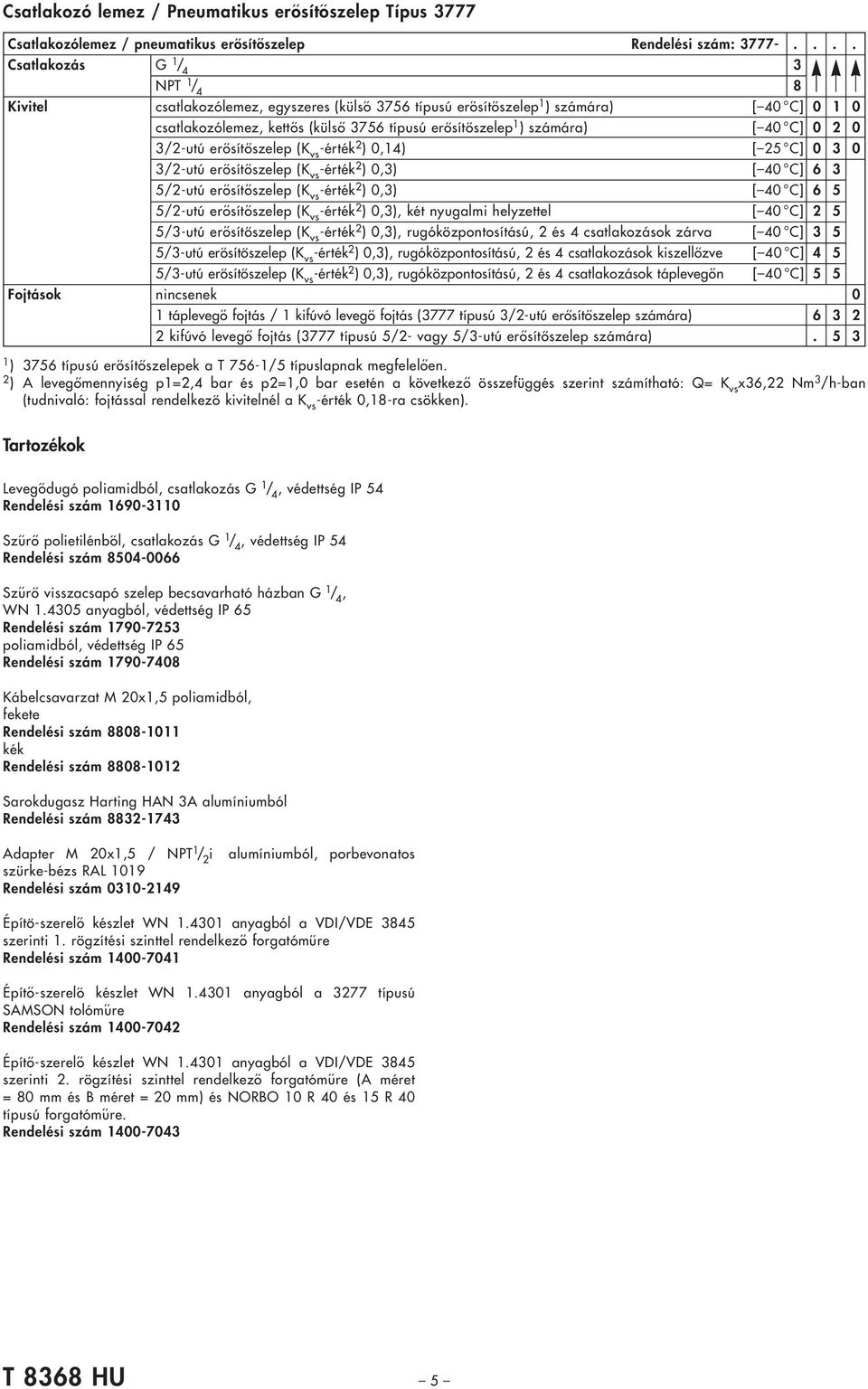

5 Csatlakozó lemez / Pneumatikus erosítoszelep Típus 3777 Csatlakozólemez / pneumatikus erosítoszelep Rendelési szám: Csatlakozás G 1 / 4 3 NPT 1 / 4 8 Kivitel csatlakozólemez, egyszeres (külso 3756 típusú erosítoszelep 1 ) számára) [ 40 C] csatlakozólemez, kettos (külso 3756 típusú erosítoszelep 1 ) számára) [ 40 C] /2-utú erosítoszelep (K vs -érték 2 ) 0,14) [ 25 C] /2-utú erosítoszelep (K vs -érték 2 ) 0,3) [ 40 C] 6 3 5/2-utú erosítoszelep (K vs -érték 2 ) 0,3) [ 40 C] 6 5 5/2-utú erosítoszelep (K vs -érték 2 ) 0,3), két nyugalmi helyzettel [ 40 C] 2 5 5/3-utú erosítoszelep (K vs -érték 2 ) 0,3), rugóközpontosítású, 2 és 4 csatlakozások zárva [ 40 C] 3 5 5/3-utú erosítoszelep (K vs -érték 2 ) 0,3), rugóközpontosítású, 2 és 4 csatlakozások kiszellozve [ 40 C] 4 5 5/3-utú erosítoszelep (K vs -érték 2 ) 0,3), rugóközpontosítású, 2 és 4 csatlakozások táplevegon [ 40 C] 5 5 Fojtások nincsenek 0 1 táplevego fojtás / 1 kifúvó levego fojtás (3777 típusú 3/2-utú erosítoszelep számára) kifúvó levego fojtás (3777 típusú 5/2- vagy 5/3-utú erosítoszelep számára) ) 3756 típusú erosítoszelepek a T 756-1/5 típuslapnak megfeleloen. 2 ) A levegomennyiség p1=2,4 bar és p2=1,0 bar esetén a következo összefüggés szerint számítható: Q= K vs x36,22 Nm 3 /h-ban (tudnivaló: fojtással rendelkezo kivitelnél a K vs -érték 0,18-ra csökken). Tartozékok Levegodugó poliamidból, csatlakozás G 1 / 4, védettség IP 54 Rendelési szám Szuro polietilénbol, csatlakozás G 1 / 4, védettség IP 54 Rendelési szám Szuro visszacsapó szelep becsavarható házban G 1 / 4, WN anyagból, védettség IP 65 Rendelési szám poliamidból, védettség IP 65 Rendelési szám Kábelcsavarzat M 20x1,5 poliamidból, fekete Rendelési szám kék Rendelési szám Sarokdugasz Harting HAN 3A alumíniumból Rendelési szám Adapter M 20x1,5 / NPT 1 / 2 i alumíniumból, porbevonatos szürke-bézs RAL 1019 Rendelési szám Építo-szerelo készlet WN anyagból a VDI/VDE 3845 szerinti 1. rögzítési szinttel rendelkezo forgatómure Rendelési szám Építo-szerelo készlet WN anyagból a 3277 típusú SAMSON tolómure Rendelési szám Építo-szerelo készlet WN anyagból a VDI/VDE 3845 szerinti 2. rögzítési szinttel rendelkezo forgatómure (A méret = 80 mm és B méret = 20 mm) és NORBO 10 R 40 és 15 R 40 típusú forgatómure. Rendelési szám T 8368 HU 5
