1 Környezetvédelmi technológiák III. Zajvédelem Környezetmérnöki MSc szakos hallgatóknak Kocsis Dénes tanársegéd

2 Elérhetőség Honlap: eng.undeb.hu/kocsisdenes Szoba: DE MK 310 Fogadóórák (2014 tavasz, szorgalmi időszak) Szerda Csütörtök Zajvédelem: 3x3 óra

3 Áttekintés Hang és zaj Légköri nyomás-változások Zaj: nem kívánatos hang Szubjektivitás fontossága Modern idők: egészségügyi kockázat Modern ipar: több forrás (zeneerősítők) Hang: rezgő felület, vagy folyadékáramlás által rugalmas közegben (pl: levegő, víz, szilárd) keltett nyomás-változások vagy rezgések.

4 A zaj fogalma: Különböző erősségű és frekvenciájú hangok olyan keveréke, amely az emberben kellemetlen, zavaró hatást eredményez A hang a közegben hullám alakban terjed Gázban és folyadékban: csak hosszanti (longitudinális) Szilárd testekben: longitudinális és transzverzális is lehet

5 Ember hallástartománya: Hz (kivételesen a Hz)

6 A harmonikus rezgés matematikai alakja: y(t) = A sin(ωt) ahol y(t) a pillanatérték az idő függvényében, A az amplitúdó, ω a körfrekvencia [rad/sec]-ban, továbbá: ω = 2πf ahol f a frekvencia [Hz]-ben A harmonikus rezgőmozgást, mivel egyetlen f frekvencia alkotja, tiszta hangnak, vagy szinuszos rezgésnek is nevezzük (ilyen a természetben nem fordul elő, ezek mesterséges hangok)

7 Rezgés ϕ fázisa: függvény értéke a t=0 időpillanatban y(t) = A 0 +A sin(ωt+ϕ) ahol A 0 az amplitúdó egyenszintje Levegőben történő hanghullámterjedés esetén az egyenszint az atmoszféranyomás értéke A [Pa] = 1 [atm] az atmoszféranyomás a levegő paramétereitől, időjárástól, tengerszint feletti magasságtól függ Fülben ellennyomás segítségével kiegyenlítődik (száj nyitás, nyelés) ha magas hegyre gyorsan megyünk fel, akkor nincs elég idő a szabályozásra és bedugul a fülünk oka: a belső nyomás még az alsó nagyobb értéken van, és ez kifelé nyomja a dobhártyát nyomáskiegyenlítő nyílás a fülben: Ún. Eustach-kürt

8 Az y(t) a kitérés időfüggvénye deriválás terjedési sebesség deriválás gyorsulás y(t) = Asin(ωt) v(t) = y'(t) = dy/dt= ωacos(ωt) a(t) = y"(t) = v'(t) = d 2 y/dt 2 = -ω 2 Asin(ωt) A v(t) függvény láthatóan π/2-velsiet, míg az a(t) π-vel késik a kitérés időfüggvényéhez képest y(t) v(t)) t a(t) t

9 Alapfogalmak A hang terjedési sebessége anyagfüggő: függ a közeg anyagától, hőmérsékletétől, sűrűségtől

10 A hangsebesség a hullám terjedési sebessége (jele: c; [m/s]) Gázokban: Ahol: Levegőben: κ: fajhőviszony p o : a közeg statikus nyomása [Pa] ρ 0 : a közeg nyugalmi sűrűsége [kg/m 3 ] Ahol T: a levegő abszolút hőmérséklete [K]

11 Szilárd anyagok (20 C ) a ( m/s) Gázok (0 C, 101,2 kpa) a (m/s) acél 5100 acetilén 327 alumínium 5110 ammóniák 415 bazalt 5080 argon 308 cink 3800 bróm 135 fa: bükk 3300 hélium 971 tölgy 3800 hidrogén 1286 fenyő 4500 klór 206 flintüveg 4000 kéndioxid 212 gránit 4000 levegő -50 C 299 gumi C 325 jég (-4 C ) C 331 keménygumi C 337 koronaüveg C 340 kvarcüveg C 343 márvány C 360 ólom C 387 ón 2700 metán 430 paraffin 1300 neon 433 porcelán 4880 nitrogén 334 réz 3800 oxigén 315 sárgaréz 3500 széndioxid 258 tégla 3650 szénmonoxid 337 vas 5180 városi gáz

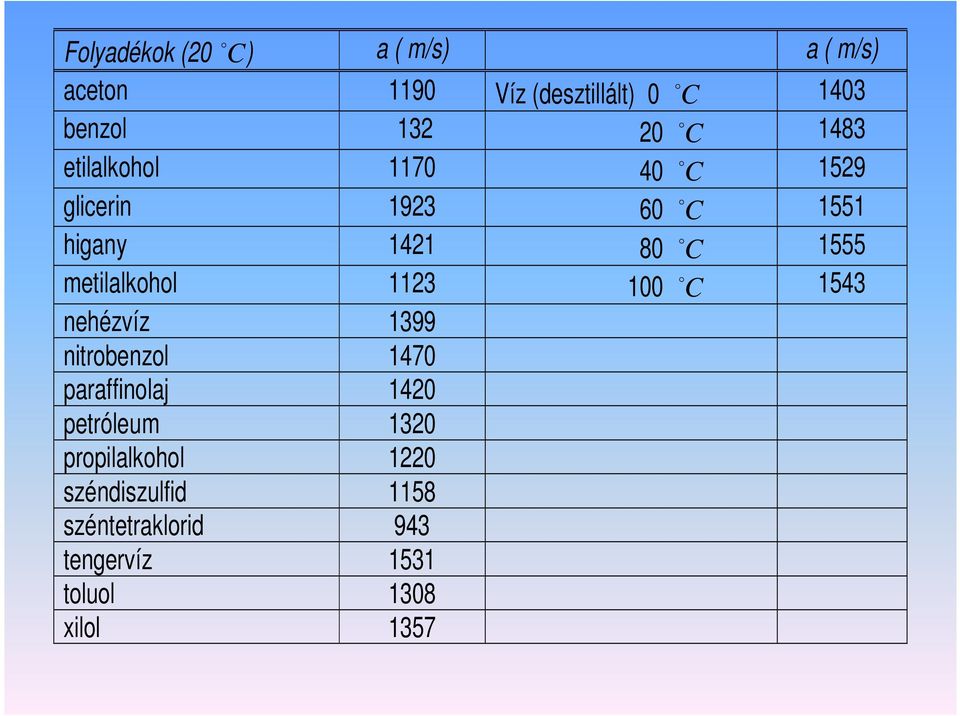

12 Folyadékok (20 C) a ( m/s) a ( m/s) aceton 1190 Víz (desztillált) 0 C 1403 benzol C 1483 etilalkohol C 1529 glicerin C 1551 higany C 1555 metilalkohol C 1543 nehézvíz 1399 nitrobenzol 1470 paraffinolaj 1420 petróleum 1320 propilalkohol 1220 széndiszulfid 1158 széntetraklorid 943 tengervíz 1531 toluol 1308 xilol 1357

13 Fajlagos akusztikai impedancia, más néven akusztikai keménység [Pa s/m]; [Ns/m 3 ] vagy [kg/m 2 s] Ahol: ρ 0 : a közeg nyugalmi sűrűsége [kg/m 3 ] c: hangsebesség [m/s]

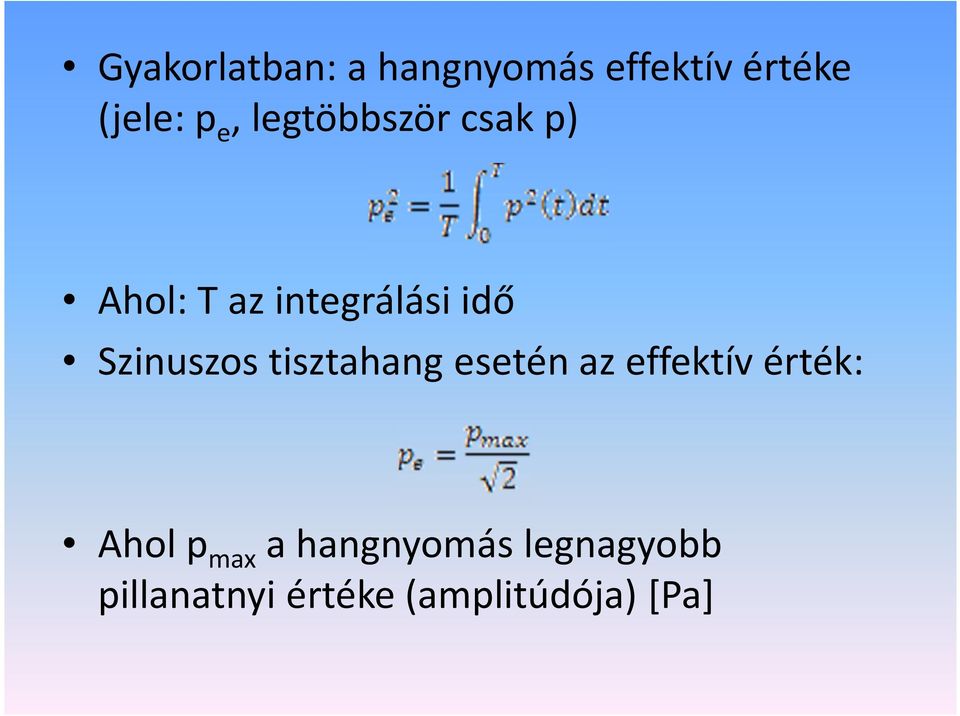

14 Gyakorlatban: a hangnyomás effektív értéke (jele: p e, legtöbbször csak p) Ahol: T az integrálási idő Szinuszos tisztahang esetén az effektív érték: Ahol p max a hangnyomás legnagyobb pillanatnyi értéke (amplitúdója) [Pa]

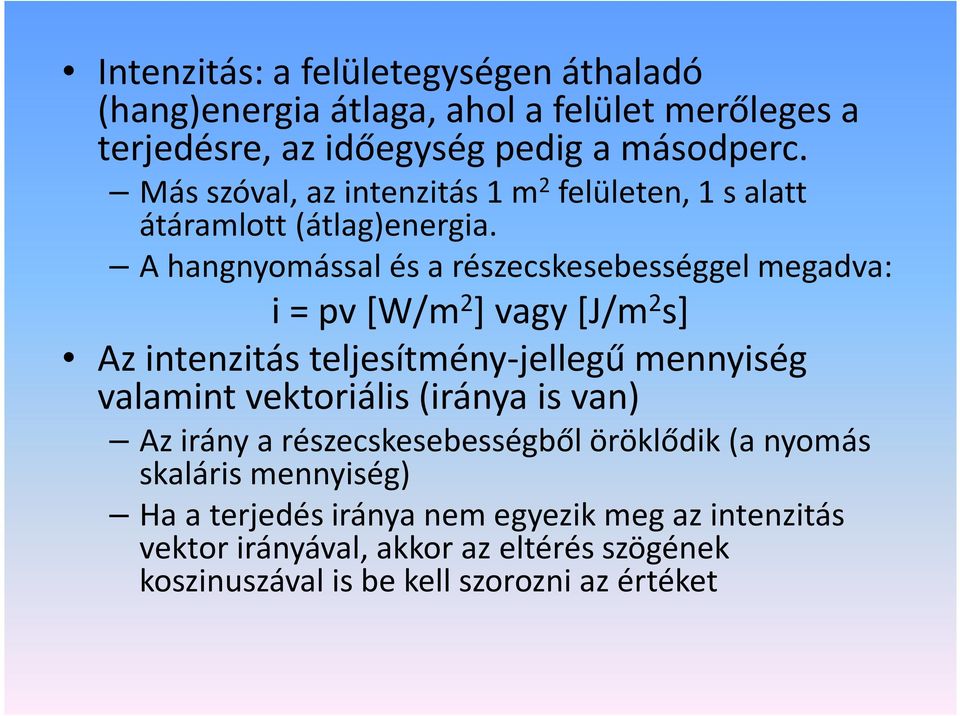

15 Intenzitás: a felületegységen áthaladó (hang)energia átlaga, ahol a felület merőleges a terjedésre, az időegység pedig a másodperc. Más szóval, az intenzitás 1 m 2 felületen, 1 s alatt átáramlott (átlag)energia. A hangnyomással és a részecskesebességgel megadva: i = pv[w/m 2 ] vagy [J/m 2 s] Az intenzitás teljesítmény-jellegű mennyiség valamint vektoriális (iránya is van) Az irány a részecskesebességből öröklődik (a nyomás skaláris mennyiség) Ha a terjedés iránya nem egyezik meg az intenzitás vektor irányával, akkor az eltérés szögének koszinuszával is be kell szorozni az értéket

16 Szintek Hangtér jellemzői: nagy értéktartomány (hangnyomás 10 6 Pa; hangintenzitás és hangteljesítmény négyzetes összefüggés miatt W/m 2 és W) mennyiségek nem természetes egységben, hanem szintekkel, decibel db A szintek számításához használt mennyiségek mindig effektív értékek.

17 Szintek Hangnyomásszint (Jele: L p [db]) Ahol p o =2*10-5 Pa, a hangnyomás alapértéke Hangintenzitásszint(Jele: L i [db]) Ahol I o =10-12 W/m 2, a hangintenzitás alapértéke Hangteljesítményszint (Jele: L w [db]) Ahol P o =10-12 W, a hangteljesítmény alapértéke

18 Szintek összegzése A hangnyomásnégyezteket, ahangintenzitásokat és a hangteljesítményeket kell összeadni. L e eredő szint: ahol: L i az i-ikösszegzendő szint Két azonos szint eredője 3-mal több az összetevőknél különböző nagyságú szintek esetén a kisebbik szint 3 db-nélkevesebbel járul hozzá az eredő nagyságához

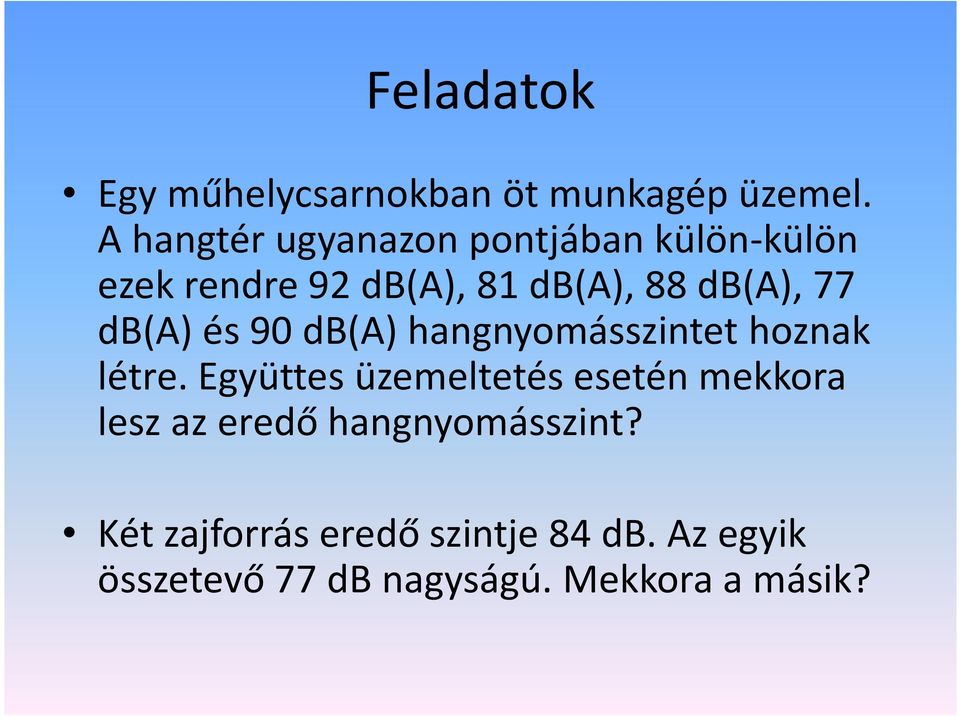

19 Feladatok Egy műhelycsarnokban öt munkagép üzemel. A hangtér ugyanazon pontjában külön-külön ezek rendre 92 db(a), 81 db(a), 88 db(a), 77 db(a) és 90 db(a) hangnyomásszintet hoznak létre. Együttes üzemeltetés esetén mekkora lesz az eredő hangnyomásszint? Két zajforrás eredő szintje 84 db. Az egyik összetevő 77 db nagyságú. Mekkora a másik?

20 Példa hangteljesítményekre, illetve hangteljesítmény szintekre Hangteljesítmény (W) L w (db) Sugárhajtómű Láncfűrész Kiabálás Hangos beszéd 2x Normál beszéd Suttogás Megjegyzés :A fenti táblázatból látható a hangkeltés alacsony hatásfoka (láncfűrész kw nagyságrendű elektromos teljesítmény töredéke lesz akusztikus energia)

21

22 Eredő hangnyomásszint két hangforrás egyidejű hatása esetén

23 Hangszínkép Hangszínkép: hangnyomásszintek ábrázolása frekvencia függvényében Tisztahang (szinuszos hang) színképe: az adott frekvenciához tartozó egyetlen függőleges vonal Összetett periodikus hang színképe: vonalas Összetett, nem periodikus hang színképe: folytonos

24 Fehér zaj: folytonos színképű, a teljes frekvencia tartományban állandó intenzitású (vízszintes egyenes) zaj Szürke zaj: a frekvenciatartomány egy sávjában folytonos, és egyenletes intenzitású Rózsaszín zaj: egy frekvencia tartományban folytonos, lineárisan csökkenő intenzitású zaj

25 Legtöbb hang a gyakorlatban szélessávú (nagy frekvencia tartományban jelentkeznek) Ha a hang többé-kevésbé állandó, akkor hasznosabb elemezni a frekvenciatartománybeli jellemzőit, mint a hangnyomást az idő függvényében Frekvencia analízis: a jel felbontás spektrális elemeire Elvégezhető digitális analizátorral (FFT: Fast Fourier Transform, diszkrét trnaszformáció)

26 Sávszűrők: meghatározott frekvenciasávban átengedik, ezen sávon kívül azonban visszatartják a hangenergiát A szűrők lehetnek: egyforma sávszélességűek állandó relatív sávszélességűek (logaritmikus frekvencia skálán azonos távolság) Környezeti zajmérésnél: leggyakrabban oktávvagy tercszűrők (vagy keskenyebb)

27 Oktáv: alapvető zenei skálaegység, frekvencia arány 2:1 Oktávsávok: f f felső határfrekvencia az f a alsó határfrekvencia kétszerese, a középfrekvencia pedig a határfrekvenciák mértani középértéke Tercsávok: az alsó és felső határfrekvencia hányadosa logaritmikusan harmada az oktávsávénak

28 Mivel 2 10 = valamint 2 10/3 10 és 2 1/3 10 1/10 azaz tíz egyharmad-oktáv majdnem egy dekád és egyharmad-oktáv majdnem azonos egytized dekáddal Gyakorlatban az egyharmad-oktáv sávszűrők gyakorlatilag egytized-dekád szűrőknek tekinthetőek Az emberi hallástartomány a kb. 20 Hz-től 20 khz-ig 3 dekádot, 10 oktávot és 31 tercet foglal magába Terc és oktáv középfrekvenciák (Hz)

29 Frekvencia sávszélességek; tercsáv középfrekvenciák, oktávsáv középfrekvenciák (Hz)

30 Egy oktávsávhoz tartozó három tercsávban mért hangnyomásszintek eredője egyenlő az oktávsáv-hangnyomásszintjével Ha egy oktávsáv tercsávjaiban a hangnyomásszintek egyenlőek oktávsávhangnyomásszintje 4,8 db-el lesz nagyobb a tercsávoknál Összes oktáv-ill. tercsáv mért hangnyomásszint eredője összegszint (lineáris mérés eredménye)

31 Hangszínkép megadása oszlopos diagrammal

32 Hangterjedés Zajforrás okozta hangnyomásszint eloszlás ismeretének fontossága A hangforrásokra jellemző hangteljesítmény és a hangtér közötti kapcsolatra döntő hatással van: a hangforrás alakja a hangforrást körülvevő tér jellege (szabad ill. zárt tér) a hangforrás térben elfoglalt helyzete a hangforrás az össz-teljesítményszintjénekmekkora hányadát sugározza a hangtér különböző részeibe, a terjedés útjában lévő hangakadály

33 Terjedés szabad térben Szabad tér: olyan tér, amelyben a hullámterjedést akadály nem zavarja (a hanghullám minden irányban elhajlás, törés, visszaverődés nélkül terjed) ez erős absztrakció Hangforrás: rugalmas testek, amelyek meghatározott frekvenciatartományban rezgésre gerjeszthetők, azaz a velük közölt energia egy részét rezgési energiává (hangenergiává) alakítják át ez az energia átadódik a környező közegnek és abban hanghullámok formájában terjed Hangforrások Pontszerű hangforrások Vonalszerű sugárzók Felületi sugárzók

34 Pontszerű hangforrások, irányítottság Idealizált sugárzók (legegyszerűbb modelljük a lélegző gömb) Irányítottság Irányítási tényező: D R távolságban viszonyítjuk a minden irányban azonos intenzitással sugárzó esethez képest

35 Irányítási tényező Gömbsugárzó esetén D=1 Félgömbsugárzó D=2 Negyed térbe sugárzó D=4 Nyolcad térbe sugárzó D=8

36 Pontszerű hangforrás Hangnyomásszint és teljesítményszint összefüggése Ahol r 0 =1 m r távolság megkétszerezése esetén az intenzitásszint 6 db-el csökken (hangnyomásszint esetén is igaz) Hangnyomásszint r 2 távolságban ha ismert r 1 távolságban

37 Vonalszerű sugárzók A végtelen hosszú vonal minden eleme hangforrásként működik Koherens: minden eleme azonos fázissal és amplitúdóval sugároz (hullámfrontjai koncentrikus hengerek) Inkoherens: egyidejűleg nem azonos fázisban sugárzó elemi gömbsugárzók egyenesen elhelyezett végtelen sora

38 Vonalszerű sugárzók Intenzitásszint r távolságban: inkoherens sugárzó esetén Koherens sugárzó esetén Irányítási tényező Hengersugárzó D=1 Félhengersugárzó D=2 Negyedhengersugárzó D=4 Hangnyomásszint r 2 távolságban ha ismert r 1 távolságban A gyakorlatban a közutak és vasútvonalak vonalsugárzóknak tekinthetőek

39 Felületi sugárzók A zaj nagyobb felületű szabad nyíláson, ablakon, vagy vékony falon át jut a környezetbe felülea sugárzók A felüleletegyenletesen elosztott, független zajforrásokból áll zajenergia véletlenszerű fázisban félgömszerűen sugározzák szét

40 Hangterjedés szabad térben Hangszint jellemzően csökken a terjedés során Okai Geometria (távolság) hatása Elnyelődés (levegő hangelnyelése) Földfelület hatása Növényzet hatása Épületek, falak, domborzat hatása

41 Hangterjedés szabad térben Teljes gyengülés: A = A + A + A + teljes div levegő föld A egyéb Az első három általános, és mindig figyelembe kell venni A = A + A + egyéb növényzet beépítettség árnyékolás Ezek a tagok egymástól általában függetlenek tárgyalhatók A diffrakció egy akadály körül: együtt kell tárgyalni a földfelület által okozott elnyelődéssel Mivel a gyengülések frekvenciafüggőek ezért jellemzően oktáv sávok szerint kell számolni A

42 Távolság (geometriai divergencia) Pontforrásra: Frekvencia független okozta gyengülés A 10 div = 20log r A távolság megduplázódásával a nyomásszint kb. 6 db-el csökken

43 Gyengülés a levegőben történő elnyelődés hatására Az akusztikus hullám haladása során az akusztikus energia fokozatosan hővé alakul molekuláris folyamatokon keresztül A levegő = αd /1000 db Elnyelődési együttható (terjedési csillapítás) α (db/km) Erősen függ a frekvenciától és a relatív páratartalomtól, és kevésbé a hőmérséklettől Gyengén függ a nyomástól, azaz a magasságtól Rövid távolságokra elhanyagolható (kivéve 5000 Hz fölött)

44 Terjedési csillapítás α(db/km) értékei a 25/2004. (XII. 20.) KvVM rendelet 6. melléklete alapján T h r Névleges oktávsáv-középfrekvencia (Hz) ( C) (%) A jogszabály szerint: tervezéskor a 10 C hőmérséklethez és 70% relatív légnedvességhez tartozó értékkel kell számolni

45 A föld által okozott gyengülés Két terjedési útvonal: direkt vagy reflektált Általában az eredő akusztikus szint erősen függ: az útkülönbségektől a beesési szögtől a frekvenciától Kemény felületek hangelnyelése nagyon csekély, füves területek, kötött talaj elnyelése már jelentős

46 A föld által okozott gyengülés A földtípusok osztályozása 1. Kemény felület: alacsony porozitás. Aszfalt, vagy beton, víz. Gyárak körül a döngölt föld 2. Lágy: fűvel, fákkal és egyéb növényzettel borított porózus felület, amely alkalmas mezőgazdaságra 3. Nagyon lágy felület: nagyon porózus, hó (legalább 10 cm vastag) vagy tűlevél 4. Kevert

47 A föld által okozott gyengülés Számítása A föld = 4.8 (2h / s)( / s) m > 0 db s: távolság a forrás és az észlelési pont között h m : a talajszint fölötti közepes magasság Nagy beesési szögeknél a lágy és nagyon lágy felületek is jó visszaverőkké válnak

48 A növényzet csillapító hatása A hangterjedést erősen befolyásolja a törzsek, ágak, levelek és a növények közelében fellazított talaj által okozott szóródás A növényzet csillapító hatása függ a növényzet sűrűségétől, fajtájától, a hang növényzetben megtett útjának hosszúságától, a frekvenciától A növényzet nem nyújt védelmet a magasan fekvő zajforrások ellen A szakirodalomban megadott értékek nagyon nagy szóródást mutatnak. Jogszabály szerint a tervezés céljából tehát rendszerint nem lehet hatékony zajcsökkentést elérni a növényzet telepítésével (kivételes eset: örökzöldek)

49 A beépítettség csillapító hatása Ha a forrás és az észlelő között épületekkel beépített terület van, árnyékolás miatt csillapodás léphet fel A beépítéseket mint árnyékolókat kell figyelembe venni Az egyes homlokzatokat egységesen 0,8 reflexiós tényezővel kell kezelni (25/2004. (XII. 20.) KvVM rendelet)

50 Az árnyékolás A földfelszíni hangterjedést jelentősen befolyásolják az akadályok (épületek, házsorok, falak, gátak, domborzat) Az akadályok mögött hangárnyék alakul ki Ha a hangnak nincs mellékútja valamely tükröző, visszaverő felületről, akkor a hang az akadály élein át elhajlás (diffrakció) útján jut el az árnyékzónába Az akadály élénél a hang szóródik ezért az árnyékolás nem teljes, a hangakadály mögé is jut energia Ezáltal csökken a hangnyomásszint ahhoz képest, amelyet szabad hangterjedésre számítottak

51 Árnyékolás Árnyékolási tényező: Jele: Z Z=(a+b)-d

52 A szél és a hőmérséklet hatása Szél-és hőmérsékleti gradiens nagysága és előjele befolyásolja a hangterjedési viszonyokat A szélsebesség és a hang terjedési sebessége vektoriálisan összegződik Szélirányban nagyobb, ellenkező irányban kisebb terjedési sebesség A légáramlást a talaj közelében a növényzet és a beépítehség fékezi a szélsebesség a magasság növekedésével növekszik Emiatt a hanghullámok a szélirányban történő terjedésnél a föld felé, ellenkező irányú terjedésnél a földtől felfelé hajlanak el.

53 A szélés a hőmérséklet hatása A széllel szemben bizonyos távolságra: hangárnyék Szélirányban nincs hangárnyék, sőt a hanghullámok föld felé hajlása miatt a zajcsökkentő hatást részben, vagy teljesen megszünteti (nagy távolságokban nagy ingadozások)

54 A szél és a hőmérséklethatása Szélhez hasonló hatása van a hőmérsékletnek is: Ha a hullámfront bizonyos részeinek terjedési sebessége különbözik a hullámfront többi részének terjedési sebességétől a hullámfront iránya megváltozik Nappal: talaj felmelegedés közben a levegő felső részei hidegebbek (negaiv hőmérséklea gradiens) a hanghullám útját jelző nyomvonal felfelé görbül (bizonyos távolságban árnyékzóna) Ha az alsó réteg hidegebb (télen, tiszta szélcsendes éjszakában) akkor a nyomvonal a föld felé hajlik

55 A szél és a hőmérséklet hatása

56 Hangvisszaverődés Figyelembe kell venni: a zajforrás vagy a megfigyelő közelében lévő nagyobb hangvisszaverő felületeket (falak, épületek stb.) Ilyen esetben tükrözéssel kapott tükörzajforrással számolhatunk Valamely homlokzati felület vagy más hangvisszaverő elem előtt mért adatokat a homlokzat vagy visszaverő elem visszaverő hatásának kiszűrése érdekében helyesbíteni kell (Ez a mért értékből 3 db levonását jelenti)

57 Hangvisszaverődés A tükörforrás hangteljesítményszintjét kisebbre kell vermi, mint az eredeti hangforrásét, mert a visszaverő felületen való abszorpció vagy szóródás miatt elvész a beeső hangenergia egy része

58 Terjedés zárt térben Cél: a helyiségekben kialakuló hangtér megbízható leírása Hangelnyelés, hangelnyelési fok Anyagok és tárgyak hangelnyelési képességének van nagy jelentősége Két közeget elválasztó felületre hanghullám esik a hullám által közvetett energia egy része visszaverődik, másik része behatol a második közegbe, ahol részben elnyelődik (hővé alakul), illetve a közegben terjed Újabb közegfelületen ismét visszaverődik, illetve részben behatol

59 Hangelnyelés, hangelnyelési fok W 1 : a falra beeső teljesítmény; W r : a falról visszavert teljesítmény; W e : a falban elnyelt teljesítmény; W h : a falban hővé alakult teljesítmény; W 2 : a falon közvetlenül áthaladt teljesítmény; W' 2 : kerülő utakon a vevőhelyiségbe jutó teljesítmény; L 1 : az átlagos hangnyomásszint az adóhelyiségben; L 2 : az átlagos hangnyomásszint a vevőhelyiségben

60 Hangelnyelés, hangelnyelési fok Beeső energia: W beeső = W visszvert + W átmenő + W veszteségi Visszaverődési fok: ρ =W visszvert / W beeső Veszteségi tényező: δ =W veszteségi / W beeső Átvezetési fok: τ = W átmenő / W beeső A fentiekből: ρ + δ + τ=1

61 Hangelnyelés, hangelnyelési fok A hangforrás oldaláról nézve: Csak két részre oszlik a hangenergia: Vagy visszaverődik Vagy elvész A hangelnyelés mértéke a hangelnyelési fok (α) A hangelnyelési fok: a felület által elnyelt és a felületre eső hangenergia viszonya Ennek megfelelően 0 és 1 közötti értéket vehet fel

62 Hangelnyelés, hangelnyelési fok Minden anyag képes a hangenergia egy részét elnyelni Az elnyelt energia mennyisége (az anyag hangelnyelési foka) nagymértékben függ: az anyag szerkezeti felépítésétől, a frekvenciától, a beesési szögtől. A fentiek alapján megkülönböztetünk: jó hangelnyelő képességű anyagokat rossz hangelnyelő képességű anyagokat (hangvisszaverő anyagok) Frekvencia szerinti megkülönböztetés alapján nagy-, közepes-és kisfrekvenciás hangelnyelő anyagok, szerkezetek

63 Energiaeloszlászárt térben Közeltér: A forrás közvetlen közelében a rezgő levegőrészecskék sebessége (részecskesebesség) nem esik szükségszerűen a hullámterjedés irányába, ezért bármely pontban jelentős tangenciális sebességösszetevő létezhet. A hangtérnek ez a része a közeltér, amelyet gyakran a hangnyomásnak a helytől függő jelentős változása jellemez. Ezenfelül a hangintenzitás nincs egyszerű összefüggésben a hangnyomás négyzetével. A zajforrás közelterénekkiterjedése a frekvenciától, a forrásra jellemző mérettől és felület sugárzó részeinek fázisától függ. A jellemző méret változhat a frekvenciával és a szögbeli helyzettel. Ezért nehéz egy tetszőleges hangforrás közelterénekáltalános hatásait pontosan megadni.

64 Energiaeloszlászárt térben Közvetlen hangtér: A hangtér azon része, amelyben a hangforrástól közvetlenül érkező, még vissza nem verődött hangenergia határozza meg a tér energiatartalmát ( közvetlen sugárzási vagy szabad hangtér) Ez a hangtér nem függa helyiség akusztikai tulajdonságaitól. Ebben a térrészben a szabad hangtéri energiaterjedés vehető figyelembe A részecskesebesség elsősorban a hangterjedés irányába esik és a hangintenzitás a hangnyomás négyzetével arányos:

65 Energiaeloszlászárt térben Visszavert hangtér: A hangforrás által lesugárzott energia a helyiség falairól visszaverődik. A visszavert energia intenzitása kisebb, mint a beesőé, mivel a beeső energia α-szorosáta fal elnyeli. A vizsgált helyiség sok esetben nagy a hangforrás méreteihez viszonyítva, s nem mindig szabályos alakú. Ennek folytán a helyiség minden pontján a legkülönbözőbb irányú és intenzitású hanghullámok haladnak: kialakul a szórt (diffúz), visszavert hangtér. A hangforrásból kilépő P teljesítménynek az a hányada jut a visszavert hangtérbe, melyet a helyiség falai nem nyelnek el. Állandósult állapotbana visszavert hangtérbe jutó (az első visszaverődés során el nem nyelt) teljesítmény:

66

67 Energiaeloszlászárt térben Állandósult állapotban a visszavert hangtérben minden visszaverődés során az energiának α-szorosaelnyelődik. Időegység alatt n visszaverődés történik, így a visszavert hangtér energiájából elnyelt teljesítmény: ahol: a tér átlagos elnyelési tényezője, w v a hangtér energiasűrűsége, V a helyiség térfogata. Mivel P v = P e A két visszaverődés közötti közepes szabad úthossz: A visszavert hangtér intenzitása: Így: I v = w v c Az akusztikában az R T mennyiséget teremállandónak nevezik Ahol S: elnyelés szám vagy egyenértékű elnyelési felület

68 Energiaeloszlászárt térben Elnyelési szám (S): Fizikailag annak a minden beeső hangenergiát elnyelő felületnek a nagyságát adja, mely egyenértékű a helyiség elnyelőképességével A hangnyomás és a hangnyomásszint:

69 Energiaeloszlászárt térben Az előzőekben meghatározott intenzitások és hangnyomások eredőjeként jön létre a helyiségben az állandósult eredő hangtér

70 Energiaeloszlászárt térben A gyakorlatban: R T teremállandó helyett az A elnyelési számot használják (közelítés) Zajcsökkentés szempontjából fontos, hogy a hangtér adott pontján a közvetlen, vagy a visszavert hangtér uralkodik-e A két hangtér határának azt az r h távolságot értjük, melynél a két hangtérből származó hangnyomásszintek egyenlők (zengősugár, Hall-rádiusz)

71 Refrakció, diffrakció és reflexió A hangterjedés legfontosabb jellemzője az irány. Három alapvető jelenséget ismerünk meg: refrakció, diffrakció, reflexió A refrakció magyarul elhajlást jelent, azaz a hang, ha különböző sűrűségű anyagok határára érkezik, a sűrűbb anyag felé hajlik el. A diffrakció az árnyékba hatolás jelensége: a hang az útjába kerülő tárgyat annak méretétől valamint a frekvenciától függően megkerül (más az árnyékoló egy kis tárgynak mint egy falnak) A reflexiót más néven visszaverődésnek is nevezzük

72 Visszhang A visszhang a reflexió speciális esete Kb. 50 msaz a határ, amit echóküszöbnek nevezünk Ehhez minimum 17 méter távolság szükséges a forrás és a visszaverő felület között A visszhang nem más, mint az eredeti hang és annak késleltetett, csillapított verzióinak a fülbe érkezése. Ha az időkülönbség jóval meghaladja az 50 ms-t, nem visszhangot fogunk érzékelni, hanem két különböző hangforrást; ha lényegesen kisebb nála, akkor pedig egy zengőbb hangérzetet. Nagyobb termek tervezésénél igyekeznek tartani, hogy a forrás és a hallgató között sehol ne legyen meg a 17 méteres útkülönbség lehetősége

73 Ha a hullámhossz jóval kisebb a visszaverő felületnél, a geometriai hullámterjedés leírja a hangutakat, a beesési szög megegyezik a visszaverődési szöggel Ha a hangutak különbsége nem haladja meg a 17 métert, nem keletkezik visszhang (ez a 20 Hz-es jel hullámhossza)

74 A diffrakció és a reflexió mértéke attól függ, mekkora a hullámhossz (λ) a geometriai méretekhez képest Diffrakciónál az akadály összemérhető méretű a hullámhosszal Ha az akadály kisebb, a jelenség elhanyagolható, ha nagyobb, akkor árnyékolás lép a helyébe Akkor következik be, ha a hang lyukon halad át Ha az kicsi, akkor a lyuk pontforrásként viselkedik, ha túl nagy, akkor zavartalanul átáramlik

75 Négy alapesetet ismerünk terjedő hang akadályba ütközésekor: 1. Fal kis nyílással Egyenletes, gömbhullámú terjedés lép fel a nyílás után is (A nyílás új pontforrásként működik, azaz elfelejti honnan jött) Csak kis energia jut át a nyíláson, a nagy része annak faláról visszaverődik 2. Fal nagy nyílással Ekkor az energia nagy része átáramlik és síkhullám jelleggel terjed tova a nyílás másik oldalán A reflexiók a tükörforrásból jönnek

76 3. Kis méretű korong A kis méretű akadályt a hang kikerüli (diffrakció), kicsi a hangárnyék és a reflexió is 4. Nagy méretű korong Ebben az esetben a hangárnyék és a reflexió is nagy, a diffrakció azonban csökken.

77 Teremakusztika A teremakusztika külön a termek akusztikájával, hangzásával foglalkozik A tervezés során a cél jobb hangzás hangszigetelés: zajmentesség ki- és befelé Egy akadályba (fal) ütköző hanghullám egy része visszaverődik, kisebb része áthatol azon, a legkisebb része pedig hő formájában melegíti azt

78 Ha a λ hullámhossz jóval kisebb a fal felületénél, a beesési- és visszaverődési szögekre, a hangutak kiszámításához alkalmazhatók a fénytörési törvények (pld. beesési szög = visszavert szög) 50 ms-náltalálható a visszhang-küszöb (ez kb. 17 méteres távolságnak felel meg), e felett visszhangot fogunk érzékelni. A visszhang káros jelenség, rontja a beszédérthetőséget és a hangzást is Ugyanakkor a jó hangzáshoz visszaverődésekre szükség van (a süketszobának zeneileg nem jó az akusztikája)

79 Többutashangterjedéskor a visszaverődések hozzátartoznak a zenei élményhez

80 A hangenergia egy pontban a direkt és a visszavert hullámok energiájának az összege, lehet: erősítés és kioltás is (interferencia) A terem komplex rezonátor, természetes rezgő módosukkal A kialakuló hullámtér elsősorban a hullámhossz és a terem geometriájától függ A terem természetes módusai(rezonanciái) helyi maximumokat és minimumokat hoznak létre, amelyek a geometriai alaktól és mérettől és a hullámhossztól függnek

81 A falban elnyelt hangenergiát általában állandónak tekinthetjük és hő formájában szabadul fel Mivel tökéletes visszaverődés csak elméletben van, a betáplált hangenergia egy teremben fokozatosan elvész Ha állandó energiaszintet akarunk tartani, akkor a veszteségeknek megfelelően azt állandóan pótolni kell Ha ez a betápláló forrás leáll, az energia exponenciálisan esni kezd, mértéke függ az anyagtól, a frekvenciától és a beesési szögtől

82 Utózengési idő Egy helyiségben elhelyezett és működésbe hozott zajforrás hatására a helyiségben rövid idő alatt kialakul az állandósult eredő hangtér A hangtér feltöltődése után a szint állandó marad, majd a hangforrás kikapcsolása után csökkenni kezd, ugyanis a felhalmozódott energiának kell pótolnia az elnyelt energiát is Nemzetközi megállapodás alapján azt az időt, mely alatt a hangforrás működésének megszűnése után zárt térben a hangnyomás az ezredrészére, azaz a hangnyomásszint 60 db-lelcsökken, utózengési időnek nevezzük (T):

83 Az utózengési időről: Tnagy, ha sok a reflexió (pl. fürdőszobában) Tkicsi, ha kevés a reflexió (pl. bútorok, könyvek között) Tfrekvenciafüggő: kis frekvenciáknál hosszabb (nehezebb elnyelni) Thatározza meg a terem felhasználhatóságát a nagy Trontja a beszédérthetőséget és a zene élvezhetősége is csökken zenéhez kb. Tmax= s szükséges

84 Az utózengési idő megadja a terem felhasználhatóságát: TV stúdió, rádió stúdió 1 s alatti koncerttermek 1-2 s közöttivel, nagyobb templom belső tere 3 s-nálhosszabb idővel is rendelkezhet

85 Utózengési idő meghatározása: Méréssel vagy számítással Számítás: Sabine-formula(nem túl kicsi T (vagy τ) esetén), három lépésben Utózengési idő [s], V [m 3 ], 0,161 konstans [s/m], A abszorpció: Itt S felület [m 2 ], αa hozzá tartozó elnyelési tényező Α= elnyelt energia/beeső energia (mérhető, számolható)

86 Kisebb T esetén Eyring-formula Ahol egy átlagos alfával számolunk: és Akkor a legpontosabb ez a formula, ha: α-kkbegyenlőek(hátrány), vizsontmatematikailag korrektebb (süketszobára T zérus)

87 Utózengési idő mérése: Impulzosválaszosmérés: impulzussal gerjesztjük a termet (pisztoly hangforrás, papírzacskó) Kezdeti bumm szintje 60 db-t esik Zajgerjesztéses mérés: Fehérzaj (vagy rózsaszín), hangos hangforrás, bekapcsolás után a hangteret feltölti energiával, beáll egy állandó szint kikapcsoláskor nézik mennyi idő alah esik a szint 60 db-t

88 Elnyelés mérése: Tipikusan zengőszobában adott felületű (10 m 2 ) mintát kell bevinni, Sabine-formulából visszaszámolni (a zengőszoba utózengés ideje ismert, korábban mért) S a mintaanyag felülete, V a terem térfogata, T s az utózengési idő a mintaanyaggal, T e pedig az üres szobáé

89 Az elnyelési tényező frekvenciafüggése néhány anyag esetén és hangelnyelési osztályok

90 Hangszigetelés (Sound Insulation) Falakra vonatkozó számszerűsítő adata: R (Sound Reduction Index), mért egysége [db] A beeső hangteljesítmény és az átjutott teljesítmény hányadosa i incident(beérkező), t transmitted(átjutott) Függ a frekvenciától és a beesési szögtől Egy homogén falfelület indexének diagramja a frekvencia függvényében felosztható részekre attól függ, hogy a fal mely tulajdonsága fejti ki éppen hatását: merevség, rezonancia, tömeg vagy koincidencia effektus

91 Hangterjedés falon keresztül A falak szerkezetüktől függő mértékben gátolják a hang terjedését A falba behatoló I 1 intenzitású hanghullám a falban energiája egy részét elveszti, majd a másik oldalon a falból kilépve I 2 intenzitási hullámként továbbhalad. A két intenzitás viszonya a transzmissziós tényező: A hanggátlás: az adott felületű falba belépő I 1 és annak kilépő I 2 intenzitások viszonyának tízszeres logaritmusa.

92 Egyrétegű falak hanggátlása A fal felületére merőlegesen beeső hanghullámok (a hullámfront a fal felületével párhuzamos) esetén a hanggátlás mértékét a fal felületegységre jutó tömege és a frekvencia egyértelműen meghatározzák: ahol: f a frekvencia (Hz), M felületegységre jutó tömeg (kg/m 2 ), ρ 0 levegő sűrűsége (ρ 0 = 1,2 kg/m 2 ), c hang terjedési sebessége

93 Egyrétegű falak hanggátlása A kis frekvenciákon ( A szakasz) a hanggátlás adott frekvencián lényegében csak a fal M fajlagos tömegétől (felületegységre eső tömegétől, kg/m 2 ) függ. Ezen A szakaszon érvényes az ún. tömegtörvény: a hanggátlás a frekvencia vagy a felületegységre jutó tömeg megkétszerezésével 6 db-lelnő. Jó közelítést ad ezen szakaszra a tapasztalati Berger-féle törvény: R= 18 lg M+ 12 lg f 25

94 Egyrétegű falak hanggátlása B szakasz: hullámkoincidencialerontja a lemezszerkezetek hanggátlást koincidencia (magyarul egybeesés) jelensége: a levegőből a falba belépő hanghullámok bizonyos körülmények között jó hatásfokkal gerjeszthetik a falban fellépő hajlító-hullámokat, amely hullámok a fal síkjában terjednek. Ahhoz, hogy ez a gerjesztés létrejöjjön, a hanghullámnak a falra nem merőlegesen, hanem θ szög alatt kell érkezni, és a levegőből beeső hang hullám-hosszának (λ levegő ) falra merőleges vetülete meg kell, hogy egyezzen a falban terjedő hajlító-hullám hullámhosszával (λ hajlító ): λ λ levegő hajlító = sinθ

95 Egyrétegű falak hanggátlása Koincidencia akkor jön létre, amikor a falra ferdén beeső hanghullám hullámhosszának vetülete egybeesik a hajlítási hullám hullámhosszával Koincidencia esetén a lesugárzás a fal másik oldalán felerősödik Az f k koincidenciahatárfrekvencia: ahol: d a fal vastagsága, cm, ρ a fal sűrűsége kg/m 3 ; E a rugalmassági modulus, N/m 2.

96 Egyrétegű falak hanggátlása Levegőben terjedő hang ill. falban(10 cm vastag téglafal) terjedő hajlító hullám hullámhosszának frekvenciafüggése alacsony frekvencián a levegőben terjedő hanghullám hullámhossza nagyobb, mint a hajlítóhullám hullámhossza (nincs koincidencia) Kritikus frekvencia: két görbe metszéspontja, legalacsonyabb frekvencia, ahol létrejöhet koincidencia λ λ levegő hajlító = sinθ Hullámhossz (m) Frekvencia (Hz)

97 Egyrétegű falak hanggátlása A koincidencia-frekvencián és annak környékén a fal hanggátlása lecsökken, mivel a levegőből érkező hang energiája jó hatásfokkal átadódik a hajlító rezgéseknek, és ezek a rezgések az átvett energiát a fal túloldalán kisugározzák A koincidencia jelenségének elkerülésére a fal anyagát és vastagságát úgy kell megválasztani, hogy a koincidenciafrekvencia 100 Hz alá vagy 3150 Hz fölé essék (beszéd) A C szakaszon a hanggátlás ismét egyenesen emelkedik, 7,5 db/oktávval, tehát valamivel meredekebben, mint az A szakaszon

98 Összetett falak hanggátlása Gyakori eset, hogy a fal nem homogén, hanem különböző hanggátlású elemekből áll. (téglafalban ajtó vagy ablak) Ekkor a τ e eredő átvezetési tényező: ahol: S 1 és S 2 a két falelem felülete, τ 1 és τ 2 a két falelem átvezetési tényezője. Az R e eredő hanggátlás: ahol: R 1 a nagyobb hanggátlású elem, R 2 a kisebb hanggátlású elem hanggátlása (R 1 //>// R 2 ), S 1, S 2 az R 1 ill. R 2 hanggátlású elem felülete. Ha a falban nyílás van, a képletben R 2 = 0-t kell helyettesíteni

99 Kétrétegű falak hanggátlása Akusztikai szempontból kétrétegű, megfelelően méretezett fal alkalmazásával nagyobb hanggátlás érhető el, mint azonos fajlagos tömegű egyrétegű fal esetén A két falréteg között levegőréteg, ill. rugalmas anyag a rendszerben rugóként működik.

100 Kétrétegű falak hanggátlása a: kétrétegű fal; b: ugyanolyan súlyú egyrétegű fal; f r : rezonancia frekvencia; f λ1, f λ2, f λ3 : kritikus frekvencia

101 Kétrétegű falak hanggátlása A rezonanciafrekvencia ( f r ) alatt a kétrétegű fal hanggátlása megegyezik az azonos fajlagos tömegű, egyrétegű fal hanggátlásával Úgy lehet számítani mintha a két fal egy réteg lenne: M = M 1 + M 2 A rezonanciafrekvencián a hanggátlás erősen csökken, elméletileg 0 értéket is elérheti. Az f r rezonanciafrekvencia, (Hz), ha a két falréteg között levegő van: ahol: M 1 és M 2 a két réteg fajlagos tömege, kg/m 2, d a két falréteg távolsága, cm. Az f r rezonanciafrekvencia, Hz, ha a két falréteg között rugalmas anyag van: ahol: s a rugó anyagának dinamikai merevsége A szerkezetek kialakításakor arra kell törekedni, hogy a rezonanciafrekvencia a lehető legkisebb legyen

102 Kétrétegű falak hanggátlása A rezonanciafrekvencia felett a hanggátlás javulása: 12 db/oktáv A közepes és nagy frekvenciáknál is jelentkeznek rezonanciák, melyeknél a hanggátlás erősen csökken Ezek a rezonáns frekvenciák akkor alakulnak ki, ha a falak közötti rés mérete (t) a frekvenciának megfelelő hullámhossz felével, vagy annak egész számú többszörösével egyenlő, s így a hézagban állóhullámok alakulnak ki (résbe hangelnyelő anyag a kialakulásuk ellen)

103 Kétrétegű falak hanggátlása A nagy frekvenciákon, ahol a hullámhossz jóval kisebb a t méretnél, a két fal hanggátlóhatása egymástól függetlenül érvényesül, ennek megfelelően az eredő hanggátlás a két fal hanggátlásának összege A koincidencia jelensége a kettős falaknál is fellép: hatását csökkenti a légrésben levő hangelnyelőanyag, valamint különböző vastagságú falrétegek esetén a koincidencia frekvenciák eltérése

104 Hangosságszint, hangosság Az egyenlő hangosságszintek görbéit az ún. phon-görbék A görbék kétfülű hallásra, az emberrel szemben érkező, szinuszos, szabadtéri hanghullámokra vonatkoznak A görbéket sok emberen végzett kísérletek alapján állapították meg A szaggatott vonallal rajzolt görbe a hallásküszöb-görbe Tetszés szerinti frekvenciájú és intenzitású hang hangosságszintje annyi phon, amennyi az azzal szubjektíven azonosan hangosnak ítélt 1000 Hz-es tisztahang hangnyomásszintje, db-ben A hallószerv érzékenysége az egészen magas és a mély hangok felé jelentősen csökken, de a csökkenés mértéke függ az intenzitástól is, a görbék nagyobb hangnyomásszintek esetén laposabbak lesznek

105 Hangosságszint, hangosság

106 Hangosságszint, hangosság Fletcher-Munson görbék: azonos hangosságszintek görbéi Két hang közül az egyiket akkor értékeljük szubjektíven kétszer olyan hangosnak, ha a hangosságszintek különbsége 10 phon Hangosságskála son-ban, arányos a hangosságérzettel: 1 son40 phonnakfelel meg Az N hangosság (son) és az L N hangosságszint (phon) összefüggése: A hangosságszintek meghatározására több eljárást dolgoztak ki, amelyekkel vizsgált zaj frekvenciaelemzésének eredményeiből a hangosságszintek jó közelítéssel kiszámíthatók (pl.: a Stevens-és Zwicker-eljárás)

107 Súlyozott hangnyomásszintek A zaj emberre gyakorolt hatásának jellemzésére szabványosan az A- hangnyomásszintet alkalmazzuk Az A-hangnyomásszint a hangnyomásszint-mérőkbe beépített A-szűrővel mért hangnyomásszint, amely a műszerről közvetlenül leolvasható Az A- B-, C- és D-súlyozószűrű csillapítása a frekvencia függvényében

108 Az A-szűrő a phon-görbékbőlszármaztatott súlyozószűrő, amely a halláséhoz hasonló hatást fejt ki a mért hangokra. Oktávsáv-középfrekvencia, Tercsáv-középfrekvencia, Hz Hz db 31, ,7 31,5 39, , , , , , , , , , , , , , , , , , , , , , , ,1 Az A-szűrő csillapítása, K,

109 Súlyozott hangnyomásszintek Az A-hangnyomásszint szabványos jele és mértékegysége: L pa vagy L A,dB, de alkalmazható az L p vagy L,dB (A) jelölés is A terc-, ill. oktávszintek ismeretében az A- hangnyomásszint számítható: ahol: L i az i-edikterc-vagy oktáv-hangnyomásszint, db; K i az A-szűrő csillapítása az i-edikterc-vagy oktávsávban; n a terc-vagy oktávsávok száma

110 Súlyozott hangnyomásszintek A mérési eredményeket a műszer időkarakterisztikája (időállandója) is befolyásolja Három időállandót szabványosítottak: lassú (S), megfelel hozzávetőlegesen 4 db/1000 msjelváltozási sebességnek; a műszer mutatója lassabban mozog, a zajt bizonyos mértékig átlagolja, a gyors változású zajt nem követi teljesen; gyors (F), megfelel hozzávetőlegesen 4 db/125 msjelváltozási sebességnek; a műszermutató szaporán mozog, a zajt bizonyos mértékig átlagolja, csak az egészen gyors változású zajt nem követi teljesen; impulzus (I), megfelel hozzávetőlegesen felfutáskor 4 db/35 ms, lefutáskor 4 db/3000 msjelváltozási sebességnek; impulzusos zajok csúcsainak mérésére használjuk, mert felfutáskor az igen gyors jeleket is követi, lefutása viszont késleltetett

111 Egyenértékű hangnyomásszint A környezetünkben észlelt zajok többsége nem állandó, hanem az idő függvényében kisebb vagy nagyobb mértékben változik Az időben változó zajok jellemzésére olyan állandó zajt keresünk, amelynek hatása az emberre ugyanaz, mint a vizsgált változó zajé Ez a mennyiség az egyenértékű A- hangnyomásszint(egyenértékű A-szint), jele: L Aeq mértékegysége db

112 Egyenértékű hangnyomásszint Lényegében az A-szűrővel mért intenzitásátlagból képzett szint: ahol: p A (t): az A-szűrővel súlyozott hangnyomás időfüggvénye, (Pa), p 0 : (Pa), t 1 és t 2 : a vonatkoztatási idő kezdete és vége, (s), T: t 2 t 1 a vonatkoztatási idő, (s) Az integráló zajszintmérők az egyenértékű A-hangnyomásszintet a képlet szerint mérik, és az eredményt közvetlenül kijelzik Ha az egyes t i részidőkre vonatkoztatott i egyenértékű A- hangnyomásszinteket ismerjük, a T vonatkoztatási időre az L Aeq egyenértékű A-hangnyomásszint:

113 Egyenértékű hangnyomásszint A zajt az idő függvényében akkor tekinthetjük állandónak, ha az A-hangnyomásszintek ingadozása 5 db-en belül marad Állandó zaj esetén a szintek L Am átlaga közelítően egyenlő az egyenértékű A-hangnyomásszinttel, tehát elegendő a szintek számtani átlagolása: ahol: L Ai az A-hangnyomásszint pillanatnyi értéke, db, na mérési adatok (minták) száma

114 Zajmérés Fontos szem előtt tartani a vizsgálat célját Például: a zajterhelés megítélése (lakóhelyi vagy munkahelyi környezetben), a zajcsökkentés módszerének, eszközeinek megválasztása, tervezési adatok gyűjtése vagy a megvalósult tervek ellenőrzése.

115 Zajmérés Alapvető elvárás, hogy a vizsgált zaj jellemzőit torzítatlanul, a többi zaj hatásától függetlenül határozzuk meg A nem vizsgált zajoknak a mérés időpontjában is ható komponenseit, amelyeket erre az időre sem tudunk elkerülni, alapzajnak nevezzük Az alapzaj hatását le kell választanunk a mérés eredményeiről (alapzajkorrekció) Ha a mérés idejére az alapzajt ki tudjuk kapcsolni, alapzajkorrekcióra nincs szükség Ha az alapzaj kikapcsolására nincs lehetőségünk, akkor két állapotban mérünk: egyszer a vizsgált zaj és az alapzaj eredő jellemzőit határozzuk meg, egyszer pedig a vizsgált zajforrást kikapcsolva az alapzaj jellemzőit mérjük meg. Ezután a két eredmény alapján a vizsgált zaj jellemzőit számítással határozzuk meg. Ha erre sincs lehetőség, akkor a zajforrástól eltávolodva olyan helyet keresünk, ahol az alapzaj jellemzői feltehetően olyanok, mint az eredeti mérési pontban, s az alapzaj jellemzését ezen az új helyen végezzük el. Egyebekben a számítást ugyanúgy végezzük el mint a fenti esetben.

116 A mérőkészülékek az RMS értéket mérik (négyzetes középérték), mely közvetlen összefüggésben áll a jel energiatartalmával A csúcsszint mérése és tartása manapság alapkövetelmény. A drágább digitális berendezések rendelkeznek beépített FFT analizátorral is A mért jel spektrumát oktávsávban (1/1 octave band) vagy a jobbak már tercsávban (1/3 octave band) is képesek valós időben felrajzolni. Az 1 khz középfrekvenciájú oktávszűrő 707 és 1414 Hz között enged át

117 Oktáv -éstercsáv analízis a hangnyomás időfüggvényéből (alul az esetlegesen alkalmazott szűrő hatása)

118 Stratégiai zajtérképezés Európai Parlament és Tanács: 2002/49/EK irányelv: környezeti zaj kezelése és menedzsmentje Környezeti Zaj Irányelv (Environmental Noise Directive, END) Direktíva célja: közös megközelítés meghatározása a környezeti zaj okozta káros hatások, ideértve a zajterhelésnek való kitettség elkerülése, megelőzése vagy csökkentése

119 Az irányelv céljából: Stratégiai zajtérképezés felvállalása a környezeti zajnak való kitettség meghatározására A környezeti zajról illetve annak hatásairól a közvélemény tájékoztatása Akció tervek elfogadása a zajtérképezési eredmények alapján (megelőzés-csökkentés ahol szükséges, megőrzés ahol megfelelő)

120 Az irányelv által meghatározott definíciók: Zajtérképezés: zajterhelési adatok bemutatása egy meglévő vagy előre jelzett szituáció alapján, amely jelzi: a lényeges hatályos határértékek megsértését, a vizsgált területen az érintett lakosok számát, a bizonyos terhelésnek kitett épületek számát Stratégiai zajtérkép: a zajnak való kitettség átfogó megjelenítésére tervezett térkép, amely az adott területen lévő különböző zajforrásokat vagy azok előrejelzését foglalja magába Akció tervek: tervezett intézkedések a zajterhelési kérdések és hatásaik kezelésére, beleértve az esetlegesen szükséges zajcsökkentéseket is

121 Az irányelv kimondja, hogy stratégiai zajtérképet kell készíteni: a fő környezeti zajforrásokra (jelentős közutak, vasutak, repterek), illetve a 100 ezer főnél nagyobb lélekszámú településekre több lépcsőben 2012-ig A szabályozás nem vonatkozik: Zajterhelésnek kitett személy által okozott zajra, Háztartási munkákból származó zajra, Szomszédok zajára, Munkahelyi zajra, Közlekedési járműveken belüli zajra, Katonai tevékenységek miatti zajra

122 Stratégiai zajtérkép célja: Információ szolgáltatása a közvélemény és a döntéshozók számára Akciótervek fejlesztése (csökkentés, kezelés, megőrzés) Az Európai Bizottság számára stratégiai becslések készítése az európai zajterhelésekről Készítése: 3D számítógépes szoftver segítségével (nagy terület, nagy adatmennyiség)

123 Egy terület vizsgálata során azok a források tekinthető lényeges, hatást gyakorló forrásoknak, amelyekre igaz a vizsgált terület bármely részén, hogy: L den 55 db és/vagy L éjjel 50 db A stratégiai zajtérképek (helyi, illetve nemzeti felhasználásra egyaránt) 4 mértékelési magasságra készülnek és az L den (és L éjjel ) értékeket 5 db-es lépcsőkben ábrázolják L den = 10 lg ,1Lnap 0,1( Leste + 5) 0,1( Léjjel + 10) ( ) L nap = egyenértékű A-hangnyomásszint nappalra (12 óra: ) L este = egyenértékű A-hangnyomásszint estére (4 óra: ) L éjjel = egyenértékű A-hangnyomásszint éjjelre (8 óra: ) Az eddigi hazai gyakorlattól eltérően az egész napra vonatkozó L den súlyozott érték Súlyzószorzóval veszi figyelembe a nap közbeni és az esti érzékenységet (Estére ugyanis fáradtak leszünk, és kevésbé tudjuk tolerálni még az alacsony zajszintet is)

124 A stratégiai zajtérkép az adatokat a következő szempontokból jeleníti meg: Meglévő, korábbi, vagy előre jelzett zaj-szituáció, Határértékek túllépése, A lakóépületek, iskolák, kórházak száma egy területen belül, amelyek bizonyos zajterhelésnek vannak kitéve, Zajterhelésnek kitett emberek száma A stratégiai zajtérképeket a következő formákban lehet a közvélemény számára bocsátani: Grafikus ábra, Táblázatos számadatok, Számadatok elektronikus formában

125 Stratégiai zajtérképezés folyamata Sematikusan: Adatfeldolgozás speciális térinformaakai (GIS) környezetben zajtérképezési szosveres környezet eredmények vissza a térinformatikai környezetbe

126 1. Lépés Térképezési terület meghatározása Kétféle terület: Térképezési terület A meghatározott földrajzi terület, amelyen a zajszámítási eredményekre szükség van Településekre egyértelműen szabályozott (település határ), fő utakra, vasútvonalakra, repterekre zajszint-függő Modellezett terület Hogy a települések szélén is pontos eredmény legyen a modellezett terület nagyobb, meg kell fontolni a területen kívüli hangforrások lehetséges hatását Utakra, vasutakra, repterekre a modellezett terülte jellemzően megegyezik a térképezési területtel A lépés eredménye: a földrajzi terület meghatározása, amelyről adatgyűjtésre, bevitelre van szükség, valamint amelyre a zajterhelési szintek számításra kerülnek

127 2. Lépés Zaj számítási módok meghatározása A jogszabályok által meghatározott Magyarország: 25/2004. (XII. 20.) KvVM rendelet A stratégiai zajtérképek, valamint az intézkedési tervek készítésének részletes szabályairól

128 3. Lépés Adatkészlet specifikáció fejlesztése Eddig: mely adatok és honnan Most: adatkészletek sorozatának kidolgozása minden réteg (layer) számára: Térbeli és érték (attribútum) adatok Központi kezelése és menedzselése a különböző eredetű adatoknak A zajtérképezéshez széles bemeneti adatállományra van szükség

129 3D-s modell környezet DTM 3D-s felszín modell DEM 3D-s épület modell Törés vonalak Töltések - kivágások Topográfia Hidak/aluljárók Elválasztók Közúti források Úttest középvonala Forgalom áramlása Forgalom sebessége Nehéz tehergépjárművek aránya (%) Útfelület típusa Útszerkezet mélysége Vasúti források Vasút középvonala Forgalom áramlása Vonat sebessége Vonat típusa Sínfej érdessége Ipari források Elhelyezkedés Folyamat típusa Zajkibocsátási szint Repülési források Repülési útvonal Légi jármű típusa Teljesítményszint a repülési pályán

130 Adatok amelyek nem a zajszámításokhoz szükségesek: Lakosok száma Lakosság eloszlása Épületek azonosítása: lakóépületek vagy más zajérzékeny épületek (iskola, kórház, stb.) Különlegesen hangszigetelt helyek (épület, épületrész, stb.) Ebben a fázisban a zajtérkép készítő szoftvert is ki kell választani

131 4. Lépés Adatkészletek létrehozása Ebben a szakaszban a nyers GIS adatkészleteket kell összegyűjteni, egybevetni és katalogizálni Tartalmazza: Az adatkészlet összevetését a specifikációban meghatározottal, úgymint: Lefedettség, felbontás, pontosság, attribútumok, formátum, adott célra való alkalmasság, stb. Rés elemzés (Gapanalysis): mely adatok szükségesek még, illetve hogyan szerezhetőek be? Adatok engedélyezési feltételeinek vizsgálata és dokumentálása (Lehetséges-e felhasználni? Szellemi tulajdonjogok? Korlátozások? ) Értékelést, rés elemzést és engedélyezési kérdések vizsgálatát követően az adatkészleteknek teljesnek kell lenniük

132 5. Lépés Zaj-modell adatkészletek fejlesztése Eddig rendelkezésre állnak a nyers GIS adatkészletek Térinformatikai adatok nem speciálisan a zajtérkép céljára opamalizálni kell a zajszámításokhoz Adatkészlet igazítása a számítási követelményekhez Elvégezhető térinformatikai környezetben, vagy már a zajtérképező szoftverben

133 6. Lépés Zajterhelés számítások Zajtérkép-készítő (számító) szoftver Jellemzően: Elemek utolsó igazítása a számítás optimalizálásához A felhasználó által kiválasztott egyedi számítási beállítások Zajszámítás futtatása a teljes területre, minden modell területre vonatkozó adat felhasználásával Eredmény adatkészletek létrehozása (általában a zajtérkép-készítő szoftverben maradnak, de lehet vissza GIS rendszerbe is)

134 7. Lépés Utófeldolgozás és elemzés Adatok rendezése a jogszabályi és előírási követelményeknek Tartalom a korábbiak szerint: Érintett lakosok, lakóépületek száma, stb. Jelentés és közzététel: Európai Közösség által javasolt jelentési mechanizmus szerint Nyilvánosság számára hozzáférhető

135 Európai Unió: 2012-ig zajtérkép készítése: Minden főnél nagyobb városra (a városhatárig) fő közutakra Útszakaszok, ahol legalább jármű elhaladás van évente fő vasútvonalakra Szakaszok, ahol legalább vonatelhaladás van évente fő repterekre Legalább légi mozgás van évente (kb. 137 mozgás/nap) (mozgás: fel- ill. leszállás)

136 Modellezett terület nagysága: Települések esetén: nincs konkrét érték, javasolt 2 km (puffer) Reptereknél, mint ipari zajnál az 55 db (L den ) és 50 db (L éjjel ) Vasutaknál: 55 db (L den ) és 50 db (L éjjel ) táv *1,5 általában 2 km, de minimum 1 km puffer táv Közutaknál 55 db (L den ) és 50 db (L éjjel ) táv *1,5 1-3 km, autópályáknál minimum 2 km

137 Ipari zaj modellezése: Választható megközelítés Átfogó források Zonális források Egyedi források

138 Épületek magasságadatai: Amennyiben nincsenek erre vonatkozó adatok (radar, felmérések, ) javasolt: 8 m-es általános épületmagassággal számolni Ha van lehetőség: terepi felmérés (jobb minőségű adat) Épületmagasság számítása vagy vizuális becslés» Vizuális becslés: kategóriák szerint Kategória Modellezett magasság [m] Becslés tartománya [m] A 8,0 10 ig B 12, C 16, D 20, E 24,0 22-től Általánosságban hasznos ha az épületek külön poligonok, de teraszok, összekötő falak, stb. ábrázolása kellő előny nélkül nagyon megnövelné a számítási időt

139 Felhasznált irodalom Dr. Wersényi György: Műszaki akusztika (jegyzet), 2010 Kováts Attila: Zaj és vibráció diagnosztika, 2008 Barótfi István: Környezettechnika, 2000 Környezetmérnöki tudástár 13. kötet: Zaj-és rezgésvédelem (szerk.: Domokos Endre, Horváth Béla), 2011 Finn Jacobsen, TorbenPoulsen, JensHolgerRindel, Anders Christian Gade and Mogens Ohlrich: Fundamentals of acoustics and noise control, 2011 Guidance Note for Strategic Noise Mapping, Environmental Protection Agency, 2011 CTC University, Dr. Nagy István: Állapotfüggő karbantartás Műszaki Diagnosztika I., Rezgésdiagnosztika
