Parapet kivitel egészen 8000 m /h-ig, mennyezet alatti. kivitel egyészen 6500 m /h-ig Ventilátorok magasfokú hatékonysága

Átírás

1 s a v e y o u r e n e r g y DUPLEX Multi univerzális szellőztetőegységek ellenáramoltatós hővisszanyerésű hőcserélővel A DUPLEX Multi az ellenáramoltatós hővisszanyerésű hőcserélővel ellátott univerzális szellőztetőegységek új generációja. A DUPLEX Multi sorozat kompakt beltéri szellőztetőegységei a kisüzemek, műhelyek, üzlethelyiségek, iskolaépületek, éttermek, üzletházak, sportcsarnokok, ipari csarnokok és uszodák komfortos szellőztetésére, meleglevegős fűtésére és hűtésére használatosak. Az egységek megfelelőek mindenhol, ahol szükséges biztosítani a hatékony szellőztetést, esetleg a meleglevegős keringtető fűtést és hűtést minimális üzemi költségekkel, azaz a hővisszanyerés legnagyobb hatékonyságával, a ventilátorok alacsony telepített bemenő teljesítményével, és minimális zajszinttel. A DUPLEX Multi sorozat egységei kompakt berendezések, melyek a közös házban két, függetlenül irányított, hátrahajlított lapátokkal ellátott EC ventilátort, nagy hőcserefelületű és magas hatásfokú hővisszanyerő hőcserélőt, a bejövő és kimenő levegőhöz G4, M5 vagy F7 osztályú kitolható szűrőket, vízelvezető kádakat, és esetleg szervomeghajtásos belső bypass és keringtető csappantyút tartalmaz. A szendvics szerkezetű egységház lakkozott fémlemezekből és 0 mm-es PIR bélésből áll, amelyre kitűnő hővezetési tényező jellemző (λ = 0,024 W/mK). A DUPLEX Multi szellőztetőegységek teljesítik a legszigorúbb európai szabványok követelményeit is: A palást jellemzői az EN 1886 szabvány szerint Az EC-motorok megfelelnek az ErP 2015-nek SFP < 0,45 W/(m /ó) a PassivHaus szerint A higiéniai követelmények a VDI6022 szerint A DUPLEX Multi egységek előnyei: Szellőztetőegységek új szerkezete kiváló paraméterekkel A palást kiváló hőszigetelése (T2 osztály) Hőhidak elfojtása (TB1 osztály) Kompakt méretek Nagyon sík kivitelezésű, amely alkalmas a mennyezet alatti szereléshez is Egyszerű telepítés Variálható konfigurációjú kifúvócsonkok Standardizált méretű csonkok Kialakítható bypass-csappantyúval és keringtetőcsappantyúval is Parapet kivitel egészen 8000 m /h-ig, mennyezet alatti kivitel egyészen 6500 m /h-ig Ventilátorok magasfokú hatékonysága SFP < 0,45 W/(m /ó)* Az ellenáramoltatós hőcserélő hővisszanyerésének magasfokú hatékonysága egészen 9 % Integrált szabályozási rendszer, a hőérzékelőket is beleértve Integrált Webszerver (RD4 szabályozás) Komplex tervezési program M u l t i *korlátozott munkaterületen S Z Á L L Í T H A T Ó M Ó D O S Í T Á S O K ( K Ö L C S Ö N Ö S E N K O M B I N Á L H A T Ó A K ) B beépített by-pass csappantyúval C beépített keringtető-csappantyúval T beépített melegvizes fűtővel CHF beépített közvetlen hűtővel CHW beépített vízhűtővel Szellőztető egységek, hővisszanyerés 2.1. fejezet 01/2015 kiadás D U P L E X M U L T I E G Y S É G E K Ü Z E M M Ó D J A I e e szellőztetés hővisszanyeréssel utófűtéssel (hűtéssel) 1 2 T CH... friss kültéri levegő szívása... friss szűrt levegő kilépése T E R V E Z Ő S Z O F T V E R A DUPLEX-sorozat egységeinek, tartozékainak és szabályozásának részletes megtervezéséhez a specializált tervezőprogram felhasználását javasoljuk. Ez a program megtalálható a woboldalunkon, vagy a programot tartalmazó CD-t kérheti a weben feltüntetett címünkön is. i i 1 2 T CH keringtetéses fűtés vagy hűtés... elhasznált levegő szívása... elhasznált levegő kilépése ATREA SK s.r.o., Družstevná K o m á r n o Szlovák Köztársaság w w w. a t r e a. h u S Z E L L Ő Z T E T Ő E G Y S É G E K, T CH szellőztetés hővisszanyerés nélkül (by-passon keresztül) T... központi fűtés csatlakozásatápění CH... hűtés csatlakozása H Ő V I S S Z A N Y E R É S Tel.: Fax: atrea@atrea.hu

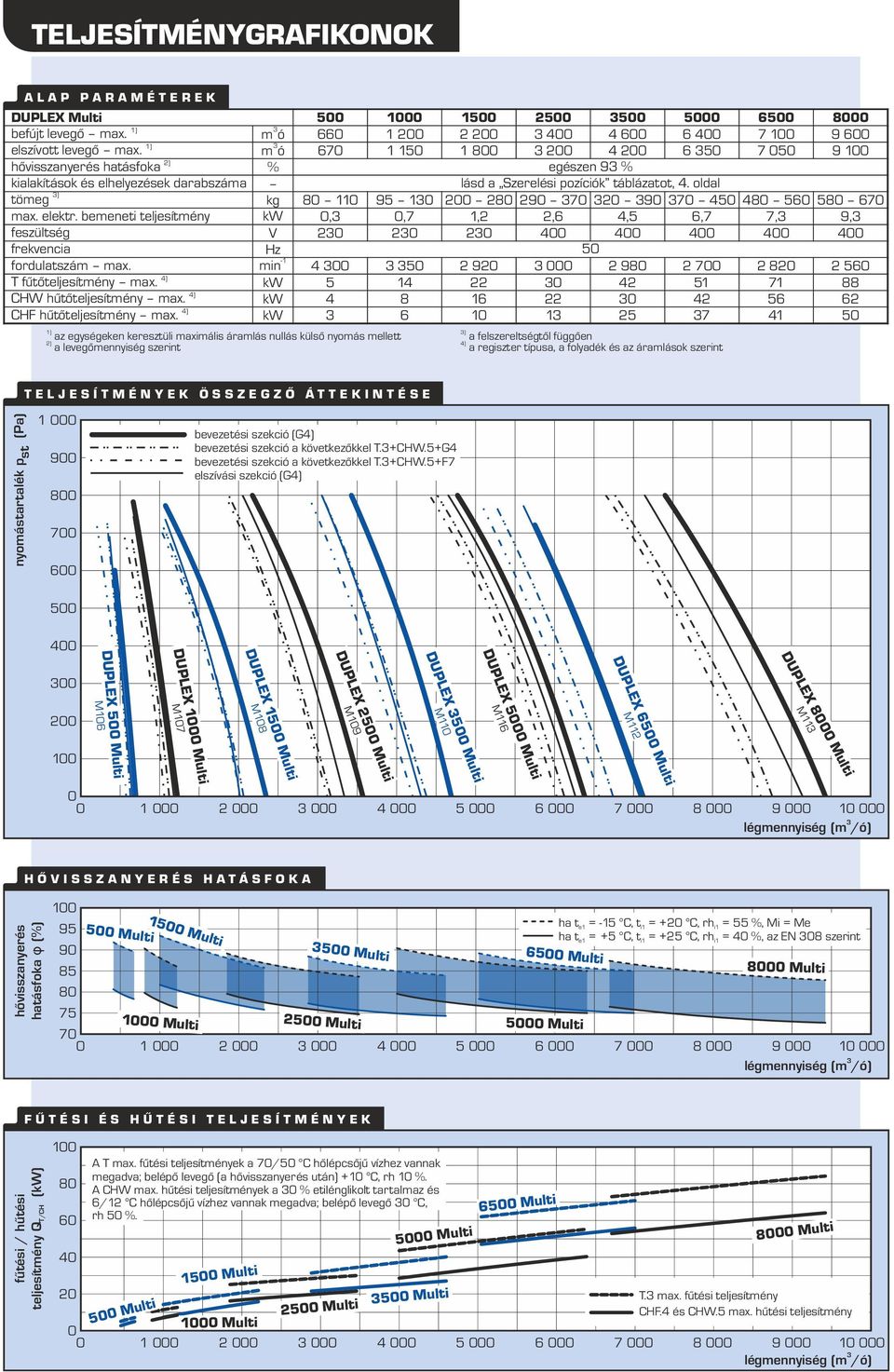

2 TELJESÍTMÉNYGRAFIKONOK A L A P P A R A M É T E R E K DUPLEX Multi befújt levegő max. 1) m ó elszívott levegő max. 1) m ó ) hővisszanyerés hatásfoka % egészen 9 % kialakítások és elhelyezések darabszáma lásd a Szerelési pozíciók táblázatot, 4. oldal ) tömeg kg max. elektr. bemeneti teljesítmény kw 0, 0,7 1,2 2,6 4,5 6,7 7, 9, feszültség V frekvencia Hz 50-1 fordulatszám max. min ) T fűtőteljesítmény max. kw ) CHW hűtőteljesítmény max. kw ) CHF hűtőteljesítmény max. kw ) az egységeken keresztüli maximális áramlás nullás külső nyomás mellett 2) a levegőmennyiség szerint ) a felszereltségtől függően 4) a regiszter típusa, a folyadék és az áramlások szerint T E L J E S Í T M É N Y E K Ö S S Z E G Z Ő Á T T E K I N T É S E nyomástartalék p st (Pa) bevezetési szekció (G4) bevezetési szekció a következőkkel T.+CHW.5+G4 bevezetési szekció a következőkkel T.+CHW.5+F7 elszívási szekció (G4) DUPLEX 1000 Multi M107 DUPLEX 1500 Multi M108 DUPLEX 2500 Multi M109 DUPLEX 500 Multi M110 DUPLEX 5000 Multi M116 DUPLEX 500 Multi M DUPLEX 6500 Multi M112 DUPLEX 8000 Multi M légmennyiség (m /ó) H Ő V I S S Z A N Y E R É S H A T Á S F O K A hővisszanyerés hatásfoka φ (%) 100 ha t e1 = -15 C, t i1 = +20 C, rh i1 = 55 %, Mi = Me 95 ha t e1 = +5 C, t i1 = +25 C, rh i1 = 40 %, az EN 08 szerint légmennyiség (m /ó) 500 Multi 1500 Multi 1000 Multi 500 Multi 2500 Multi 6500 Multi8000 Multi 5000 Multi F Ű T É S I É S H Ű T É S I T E L J E S Í T M É N Y E K fűtési / hűtési teljesítmény Q T/CH (kw) A T max. fűtési teljesítmények a 70/50 C hőlépcsőjű vízhez vannak megadva; belépő levegő (a hővisszanyerés után) +10 C, rh 10 %. A CHW max. hűtési teljesítmények a 0 % etilénglikolt tartalmaz és 6/12 C hőlépcsőjű vízhez vannak megadva; belépő levegő 0 C, rh 50 %. 500 Multi 1500 Multi 1000 Multi 5000 Multi 2500 Multi 500 Multi 6500 Multi 8000 Multi T. max. fűtési teljesítmény CHF.4 és CHW.5 max. hűtési teljesítmény légmennyiség (m /ó)

3 MÉRETEK A L A P M É R E T E K PARAPET kivitel (elölnézet) Multi MENNYEZET ALATTI kivitel (felülnézet) Multi (0/5-ös kivitel) PADLÓS kivitel (felülnézet) Mult ( 41/5-ös kialakítás) L 405 x 05 C B K K K 200 H 100 B X ( D) Y1 Y X1 ( D) Y2 H2 X2 X2 L 405 x 05 C B L2 H 100 Y2 B X ( D) Y1 Y X1 ( D) Y2 X2 X2 L 405 x 05 C B Y2 H 100 B X ( D) Y1 Y X1 ( D) 150 X4 ( D) X4 ( D) (11/10-es kialakítás) X4 ( D) X4 ( D) (0/10-es kialakítás) DUPLEX Multi méret H mm méret B mm hossz L mm méret H2 mm hossz L2 mm kondenzátum-elvezetés mm 21 2 Csatlakozó-csonkok 1) köralakú átmérő D mm X1 x Y1 méret (standard, ) mm 00 x x x x x 500 2) 2) X2 x Y2 méret (atipikus, ) mm x x x x x 500 X x Y méret (standard, ) mm 450 x x x x x 710 X4 x méret (atipikus, ) mm 250 x x x x x 900 1) 2)... csak a DUPLEX Multi 500, 1000, 1500-hoz... az 500-as és az 1000-es egységek csak mennyezet alatti kivitelben C S A T L A K O Z Ó - C S O N K O K T Í P U S A I É S M É R E T E I SZÖGLETES X + 20 X Alap csőcsonk (bemenet, kimenet) Csőcsonk rugalmas mandzsettával (bemenet, kimenet) X4 ( D) X4 ( D) (41/10-es kialakítás) Csőcsonk csappantyúval (csak bemenet) Csőcsonk csappantyúval és rugalmas mandzsettával (csak bemenet) Y Y+20 alter. alter. KÖR ALAKÚ D Alap csőcsonk (bemenet, kimenet) Csőcsonk rugalmas mandzsetával (bemenet, kimenet) Csőcsonk csappantyúval (csak bemenet) (csőcsonk alt. pozíciója) 260 (csőcsonk alt. pozíciója) Csőcsonk csappantyúval és rugalmas mandzsettával (csak bemenet) alter. Megjegyzés: a részletes szerkezeti és műszaki dokumentáció érdekében javasoljuk a specializált tervezőprogram használatát.

4 TELEPÍTÉS ÉS KIVITEL S Z E R E L É S I P O Z Í C I Ó K É S C S A T L A K O Z Ó C S O N K O K A DUPLEX Multi egységeket a kivitelezések olyan egész sorában szállítjuk, melyek megkönnyítik a gépházba való beillesztésüket. Így jelentősen megnő a DUPLEX Multi egységek telepíthetősége az egyébként szűkös feltételek mellett is. Szerkezeti okok miatt és a kondenzátum elvezetésének biztosítása érdekében nem szállítható le az összes egység minden szerelési pozícióban. A részletes sémák a Szerelési pozíciók c. összegző táblázatban vannak feltüntetve. A DUPLEX Multi egységek kitűnnek a tartozékok széleskörű választékával is a csőcsonkokra választhatóan illethetőek rugalmas karimák, a bemeneti csőcsonkok igény szerint elláthatóak zárócsappantyúkkal. S Z E R E L É S I P O Z Í C I Ó K PARAPET POZÍCIÓÍ Multi /0 11/10-es kialakítás felőli nézet (összesen 8 pozíció) MENNYEZET ALATTI POZÍCIÓ Multi /0 1/15-ös kialakítás felülnézet (összesen 2 pozíció) 0 1 PADL ÓS POZÍCIÓ Multi /0 41/15-ös kialakítás felülnézet (összesen 2 pozíció) A MULTI 500 és 1000-es egységeket csak ezekben a kivitelben kínáljuk: mennyezet alatti: 0/0, 0/1, 0/4, 0/5, 1/0, 1/1, 1/4, 1/5 parapet: 10/0, 11/0 Részletes adatokért használja az ATREA tervező programját. D U P L E X M U L T I T O V Á B B I V A R I Á C I Ó I ÁLL Ó KIVITEL TET ŐTÉRI EGYSÉGEK DUPLEX Multi-V DUPLEX Multi-N Részletes információkat lásd az önálló katalóguslapban.

5 MANIPULÁCIÓS TÉR M A N I P U L Á C I Ó S T É R A DUPLEX Multi egységek telepítésénél ügyelni kell az előírt manipulációs terület biztosítására az egység körül. Az egység alján min. 150 mm-es helyet kell hagyni a kondenzátum elvezetéséhez szükséges DN 2-es cső beillesztéséhez. Ezt a csövet a minimálisan 150 mm magas szifonon keresztül kell torkoltatni a szennyvízelvezetésbe. Ez a hely problémamentesen biztosított az acélbádogból készített, standard módon szállított alátámasztó lábak felhasználásával. Az egység homlokzatánál biztosítani kell a manipulációs teret az elülső nyitásához, a szűrőcseréhez, valamint a szerelési hozzáférést az egység egyes elemeihez. Manipulációs tér az előtt Az egyes sémákon látható a minimális manipulációs méret. Minden egyes egységnél továbbá be kell tartani a minimális manipulációs teret a szabályozó elektromos elosztó felőli oldalán, ami a ČSN szabvány szerint min. 600 mm. A telepített szabályozási fűtéscsomóponttal vagy hűtéscsomóponttal ellátott egységeknek szabad térrel kell rendelkezniük a szóban forgó csomópont oldaláról is. Manipulációs tér a tartozékok részére parapet pozíció mennyezet alatti pozíció mennyezet padlós pozíció szabályozási modulok pántok DC RD4 min. T min. 80 min min. T 200 min. T min. 0 padló fal K K K szabályozási csomópontok RE-TPO4 / RE-TPO R-CHW ÚT K K K min Típus standard T (mm) pánt nélküli T (mm) DUPLEX 500 Multi DUPLEX 1000 Multi DUPLEX 1500 Mult DUPLEX 2500 Mult DUPLEX 500 Mult DUPLEX 5000 Mult DUPLEX 6500 Mult DUPLEX 8000 Mult K K K L W H A N G T E L J E S Í T M É N Y - S Z I N T É S L D H A N G N Y O M Á S - S Z I N T Típus DUPLEX 500 Multi DUPLEX 1000 Multi DUPLEX 1500 Multi DUPLEX 2500 Multi DUPLEX 500 Multi DUPLEX 5000 Multi DUPLEX 6500 Multi DUPLEX 8000 Multi Munkapont L w hangteljesítmény [db(a)] szívás e1 szívás kifúvás kifúvás egység L hangnyomás [db(a)] D m-es távolságban 500 m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa)

6 MÓDOSÍTÁSOK D U P L E X M U L T I A L A P - Ö S S Z E Á L L Í T Á S DUPLEX xxxx Multi Alap-összeállítás A kompakt egység az alap-összeállításban tartalmaz szabad járókerekes bemeneti és kimeneti ventilátort, vékonyfalú műanyag lapokból készült, kivehető, ellenáramoltatós hővisszanyerős hőcserélőt, a beszívott és a kifújt levegő kitolható, G4 (alternatív módon M5 vagy F7) osztályú szűrőit, és a kondenzátum elvezetéséhez DN 2-es csővel ellátott vízelvezető kádat. Az elülső könnyű hozzáférést biztosít minden beépített gépegységhez és szűrőhöz. Ve ntilátorok Me.xxx; Mi.xxx A DUPLEX Multi minden egysége magas hatékonyságú ventilátorokkal van ellátva (Ebm-Papst vagy Ziehl Abegg), melyek szabad járókerékkel és hátra hajlított lapátokkal felszereltek. A DUPLEX Multi egységek egész sora teljesíti az európai ErP 2015 irányelv követelményeit. Hővisszanyerő hőcserélő A hővisszanyerő hőcserélő egyetlen típusa műanyagból, ellenáramoltatós kivitelezésben, magas hatásfokkal. A műanyag hővisszanyerők új S7-es generációja akár 9 %-os hatásfokot is elér. Sx D U P L E X M U L T I M Ó D O S Í T Á S O K L E Í R Á S A By -pass c s a ppant y ú ( B ) B.x A lemezes hővisszanyerő hőcserélő megkerülése a bemenő levegő oldalán. A by-pass az ellenirányú leveles csappantyúból és a szervomeghból áll. A gyűjtőházon belül a hővisszanyerő hőcserélő melletti térbe telepítendő, nem növeli az egység nagyságát. Standard módon van telepítve hozzá a Belimo 24 V típusú szervomegh, igény esetén telepíthető más típus is a választékból. Keringtető csappant yú ( C ) C.x Keverő csappantyú, amely a kimenő és a bejövő levegő keverésére szolgál. A keringtető csappantyú az ellenirányú leveles csappantyúból és a szervomeghból áll. A gyűjtőházon belül a hővisszanyerő hőcserélő melletti térbe telepítendő, nem növeli az egység nagyságát. A keringtető csappantyúval együtt az e1-es záró-csappantyút is telepíteni kell. Standard módon van telepítve hozzá a Belimo 24 V típusú szervomegh, igény esetén telepíthető más típus is a választékból. M elegvizes f ű tőtest ( T ) T.x Háromsoros (alter. ötsoros) szerkezetű beépített víz-levegő regiszter, rézcsövekből és sajtolt alumíniumlamellákból, 110 C-ig és 1,0 MPa-ig. A fűtőtest standard részét képezi mindig a fagyásvédő gőzgázos kapilláris termosztát és a rugalmas csatlakoztató-csővezeték. A T módosításban lévő egységeket (melegvizes fűtőtest) el kell látni a bemenő levegő e 1 zárócsappantyújával, javasoljuk a baleseti funkcióval ellátott szervomeghs kivitelezést. A melegítőhöz alternatívaként leszállítható a szabályozási csomópont a fűtőteljesítmény vezérléséhez, RE-TPO4 vagy RE-TPO típusban. Közvetlen párologtató ( CHF ) CHF.x Beépített regiszter rézcsövekből és sajtolt alumíniumlamellákból, beleértve a kondenzátumkádat és a manosztátot is. A hűtőfolyadék igényelt teljesítménye, típusa, valamint a levegőparaméterek szerint három- vagy négysoros regisztereket javaslunk, különböző párologtató-hőmérséklettel. Választhatóan leszállítható kétsoros párologtató is, 1:1 vagy 1:2 elosztásban; esetleg teljesen atipikus, igény szerinti párologtató. Vízhűtő ( CHW ) CHW.x Beépített regiszter rézcsővekből és sajtolt alumíniumlamellákból, beleértve a kondenzátumfelfogó kádat a kondenzátumelvezetővel együtt. A hűtőfolyadék igényelt teljesítménye, hőmérséklete, valamint a levegőparaméterek szerint három- vagy ötsoros regisztereket szállítunk. A vízhűtőt megrendelésre felszerelhetjük R-CHW2 vagy R-CHW szabályozási csomóponttal. Az egyes módosítások egymástól függetlenül kombinálhatóak az összeállításokba például: DUPLEX-TC (melegvizes fűtőtestet és keringtető-csappantyút tartalmazó egység) DUPLEX-T-CHF (melegvizes fűtőtestet és közvetlen párologtatót tartalmazó egység)

7 TARTOZÉKOK T O V Á B B I V Á L A S Z T H A T Ó T A R T O Z É K O K ( A L A P Á T T E K I N T É S ) Ke.xxx; Ki.xxx ; zárócsappant yúk A standard módon Belimo szervomeghval ellátott záró-csappantyúk a szívócső (az egységbe való bemenet) csonkjában találhatók. A csappantyúk következő típusait szállítjuk: kültéri levegő csappantyúja kötelező a C (keringtető-csappantyús) módosításhoz vagy a T (melegvizes fűtésű) módosításhoz elhasznált levegő i1 csappantyúja Fe.xxx; Fi.xxx Légszűrés A DUPLEX-sorozat egységei standard módon tartalmazzák a G4-es szűrésosztályú szűrőket. Választható módon telepíthetőek az M5-ös vagy F7-es szűrők a bemeneti vagy kilépő levegő oldalán, ahol az egység külső statikus nyomáscsökkenése kb Pa (tiszta szűrő) a légáramlástól, az egység típusától és a levegő szennyezettségétől függően. RE-TPO.x Vízmelegítők szabályozási c s omópontjai Rendeltetésük a vízmelegítők fűtési teljesítményének a szabályozása. Mindig háromsebességű szivattyúból, két darab gömbfejű zárószelepből, csatlakoztató csővezetékből állnak. A típus szerint még a következőket tartalmazzák: RE-TPO4 négyutas keverőszerelvény szervomaghval RE-TPO háromutas keverőszerelvény szervomaghval R-CHW.x V í zhűtők s z abályozási csomópontjai Rendeltetésük a vízhűtők (CHW) hűtési teljesítményének a szabályozása. Mindig két darab gömbfejű zárószelepből, csatlakoztató csővezetékből állnak, és a típus szerint még a következőket tartalmazzák: R-CHW háromutas keverőszerelvény szervomaghval R-CHW2 szabályozószelep szervomeghval MFF Kilengő manométerek Szűrőtartozékok a szűrők aktuális nyomásveszteségének egyszerű vizualizására. Az egységek higiénikus kialakításához, összhangban a VDI 6022-vel, a kilengő manométerek kötelezőek. FK.x Ta r t alék s z űrőka z e tták Tartalék szűrőkazetták az egység típusai szerinti méretben. G4, M5 és F7 szűrési osztályban leszállítva. Leszállítás elemekben, szerelés a z épületen Az egység szállítható külön elemekben, az épületen összecsavarozhatóan. Az egység telepíthető a nehezen hozzáférhető terekben is. A palást szigetelési oszt. T, a hőhidak oszt. TB2. H.P Rugalmas mandzsetták A csőcsonkok választhatóan leszállíthatóak a rugalmas mandzsettákkal együtt. TPO TPO melegvizes f űtőtestek Önállóan szállított melegítők a DUPLEX egységekhez csatlakoztatott csővezetékbe. A melegítők standard módon tartalmaznak gőzgázos kapilláris termosztátot. A teljesítményeket és az átmérőket lásd az önálló katalóguslapokban. E PO-V elektromos melegítők Önállóan szállított melegítők a DUPLEX egységekhez csatlakoztatott kör alakú vagy szögletes csővezetékbe. A teljesítményeket és az átmérőket lásd az önálló katalóguslapokban. CF.XXX Szabályozás állandó áramlásra és nyomásra A ventilátorokon lévő nyomást érzékelő manométerek, a szabályozással együttműködve, a ventilátorok intelligens vezérlését teszik lehetővé úgy, hogy elérjék a beállított áramlást. Ez a tartozék feltételezi az RD4 vagy DC típusú digitális szabályozás telepítését az egységre. További manométer bekötése után (választható tartozék) a bemenő levegő csővezetékében szabályozható a konstans nyomás a bemeneti csővezetékben. EPO-V E PO-V elektromos e l őmelegítők Az EPO-V elektromos előmelegítők a hővisszanyerő hőcserélő fagyáselleni védelmének biztosításához, az azonos nyomású szellőztetés tartós igényénél. A csővezetékbe kel elhelyezni a kültéri levegő egységbe való bevezetésének oldalán (). A vezérlés biztosítja a DUPLEX (RD4 vagy DC) egység szabályozását. Pántok nélküli a jtó Indokolt esetekben az leszállítható a standard módon szállított pántok nélkül is. Így csökken az egység előtti szükséges manipulációs terület.

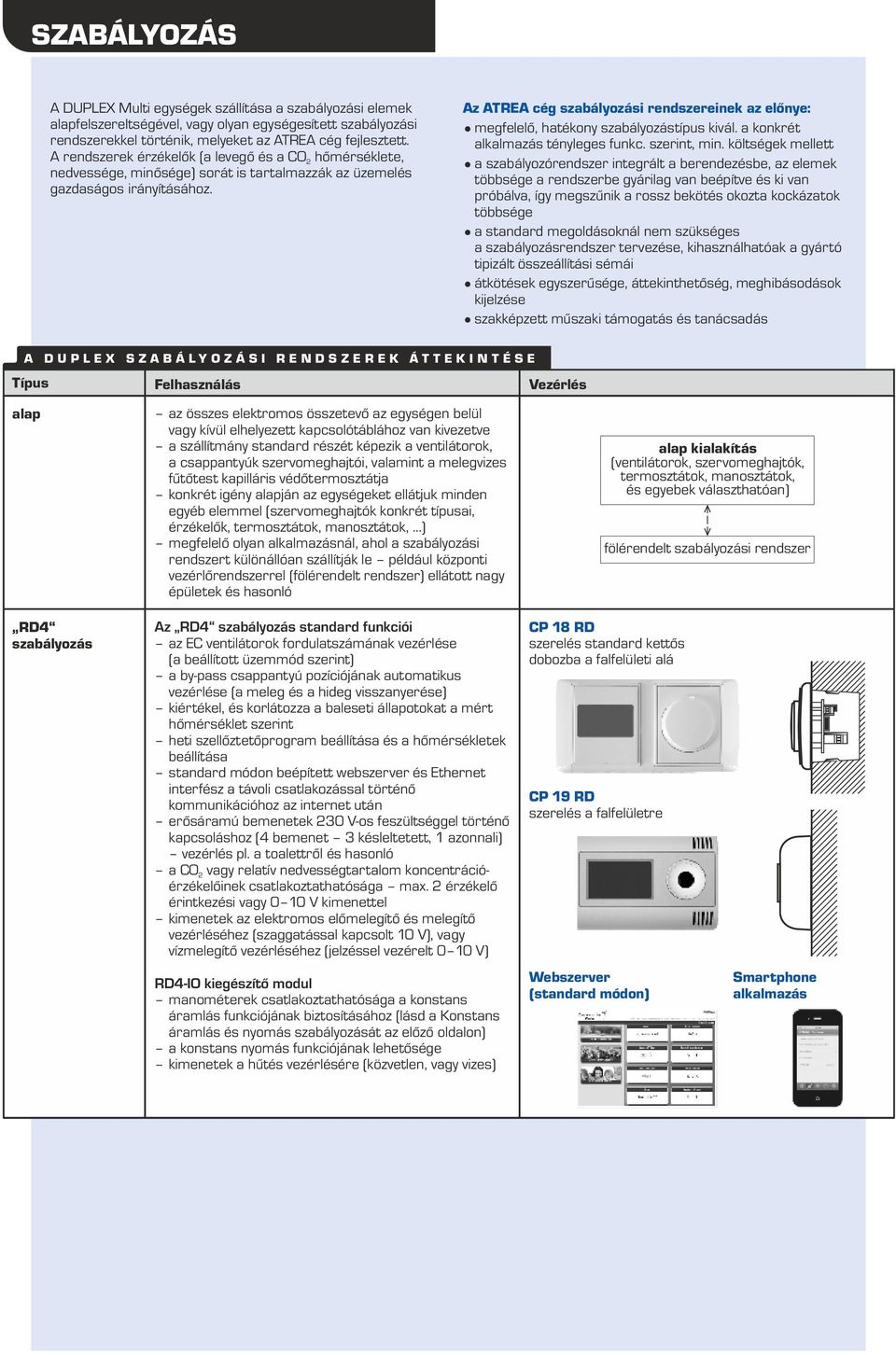

8 SZABÁLYOZÁS A DUPLEX Multi egységek szállítása a szabályozási elemek alapfelszereltségével, vagy olyan egységesített szabályozási rendszerekkel történik, melyeket az ATREA cég fejlesztett. A rendszerek érzékelők (a levegő és a CO 2 hőmérséklete, nedvessége, minősége) sorát is tartalmazzák az üzemelés gazdaságos irányításához. Az ATREA cég szabályozási rendszereinek az előnye: megfelelő, hatékony szabályozástípus kivál. a konkrét alkalmazás tényleges funkc. szerint, min. költségek mellett a szabályozórendszer integrált a berendezésbe, az elemek többsége a rendszerbe gyárilag van beépítve és ki van próbálva, így megszűnik a rossz bekötés okozta kockázatok többsége a standard megoldásoknál nem szükséges a szabályozásrendszer tervezése, kihasználhatóak a gyártó tipizált összeállítási sémái átkötések egyszerűsége, áttekinthetőség, meghibásodások kijelzése szakképzett műszaki támogatás és tanácsadás A D U P L E X S Z A B Á L Y O Z Á S I R E N D S Z E R E K Á T T E K I N T É S E Típus alap Felhasználás az összes elektromos összetevő az egységen belül vagy kívül elhelyezett kapcsolótáblához van kivezetve a szállítmány standard részét képezik a ventilátorok, a csappantyúk szervomeghi, valamint a melegvizes fűtőtest kapilláris védőtermosztátja konkrét igény alapján az egységeket ellátjuk minden egyéb elemmel (szervomeghk konkrét típusai, érzékelők, termosztátok, manosztátok,...) megfelelő olyan alkalmazásnál, ahol a szabályozási rendszert különállóan szállítják le például központi vezérlőrendszerrel (fölérendelt rendszer) ellátott nagy épületek és hasonló Vezérlés alap kialakítás (ventilátorok, szervomeghk, termosztátok, manosztátok, és egyebek választhatóan) fölérendelt szabályozási rendszer RD4 szabályozás Az RD4 szabályozás standard funkciói az EC ventilátorok fordulatszámának vezérlése (a beállított üzemmód szerint) a by-pass csappantyú pozíciójának automatikus vezérlése (a meleg és a hideg visszanyerése) kiértékel, és korlátozza a baleseti állapotokat a mért hőmérséklet szerint heti szellőztetőprogram beállítása és a hőmérsékletek beállítása standard módon beépített webszerver és Ethernet interfész a távoli csatlakozással történő kommunikációhoz az internet után erősáramú bemenetek 20 V-os feszültséggel történő kapcsoláshoz (4 bemenet késleltetett, 1 azonnali) vezérlés pl. a toalettről és hasonló a CO 2 vagy relatív nedvességtartalom koncentrációérzékelőinek csatlakoztathatósága max. 2 érzékelő érintkezési vagy 0 10 V kimenettel kimenetek az elektromos előmelegítő és melegítő vezérléséhez (szaggatással kapcsolt 10 V), vagy vízmelegítő vezérléséhez (jelzéssel vezérelt 0 10 V) RD4-IO kiegészítő modul manométerek csatlakoztathatósága a konstans áramlás funkciójának biztosításához (lásd a Konstans áramlás és nyomás szabályozását az előző oldalon) a konstans nyomás funkciójának lehetősége kimenetek a hűtés vezérlésére (közvetlen, vagy vizes) CP 18 RD szerelés standard kettős dobozba a falfelületi alá CP 19 RD szerelés a falfelületre Webszerver (standard módon) Smartphone alkalmazás
