1 Mú szaki adatok Ergoldsbacher Linea Design Award Winner

2 Sima. Egyszerú. Következetes. Ergoldsbacher Linea a korszerú építészetért Design Award Winner Ergoldsbacher Linea Formatervezett cserepek a tetó jó formája érdekében. Következetes formatervezés, következetes gyártás. Az Ergoldsbacher Linea tiszta, vízszintes vonalvezetésével tú nik ki a tetó felületen. Egy High-Tech-cserép a modern tetó felület kialakításához. Az Ergoldsbacher Linea nagy fedési felülete ellenére hatékonyan ellenáll a veszélyes jégesó nek és a súlyos hótömegeknek. Speciális láb- és fejhornyolásának köszönhetó en különösen csapadékbiztos. Ahhoz, hogy a sík Ergoldsbacher Linea -cserepet az alulfedó bádogzásoknál optimálisan alkalmazzuk, javasoljuk - mint más sík cserépnél - a bádogcsatlakozások beágyazását és a cserép alulról való bedolgozását. Kiegészító intézkedések az eltolt fedó eljárással rakott Ergoldsbacher Linea -hoz a DDH (Német Tetó fedó Kamara) alapszabályai szerint, 25 normál tetó lejtés és 10 minimális tetó lejtés esetén: Fokozott követelmények tetó hajlásszög fokokban (szarufa hajlásszög) A tetó tér használata elsó sorban lakásként további fokozott követelmény nincs egy további fokozott követelmény Szerkezet * különleges tetó formáknál (pl. pillangótetó ), * nagy szarufahosszúságnál * többször megosztott tetó felületeknél (tetó ablakok, torkok stb.) két további fokozott követelmény 25 o aláfóliázás aláfóliázás átlapolt v. korcolt aláfóliázás 19 o aláfóliázás aláfóliázás átlapolt v. korcolt aláfóliázás Éghajlati viszonyok * exponált hely, * extrém helyek, * hóban gazdag területek * szeles területek * különleges éghajlati viszonyok három további fokozott követelmény hegesztett v. ragasztott aláfóliázás 15 o esó álló deszkázat esó álló deszkázat esó álló deszkázat vízálló deszkázat 10 o esó álló deszkázat vízálló deszkázat vízálló deszkázat vízálló deszkázat A táblázatban megadott pótintézkedések minimális követelmények. Különösen magas követelmények és speciális helyi eló írások esetén egy magasabb értékú pótintézkedést kell választani (Tudnivalók az alsó tetó kró l, 1. táblázlat, szakszabályok DDH). Magasabb értékú pótintézkedés bármikor választható alacsonyabb értékú helyett.

Az Ergoldsbacher Linea nagy fedési felülete ellenére hatékonyan ellenáll a veszélyes jégesó nek és a súlyos hótömegeknek. Speciális láb- és fejhornyolásának köszönhetó en különösen csapadékbiztos.

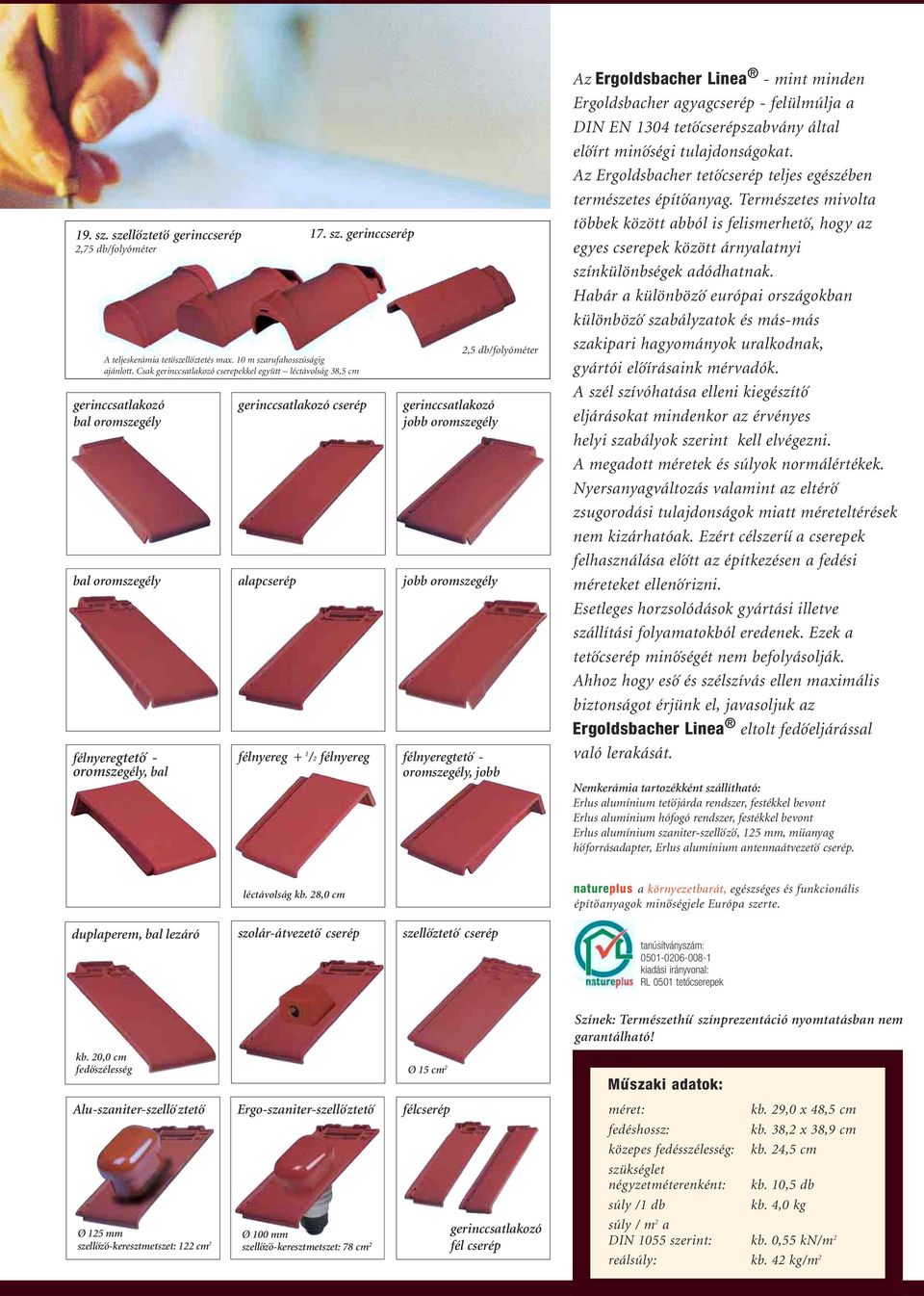

3 19. sz. szelló ztetó gerinccserép 2,75 db/folyóméter gerinccsatlakozó bal oromszegély bal oromszegély félnyeregtetó - oromszegély, bal gerinccsatlakozó cserép alapcserép 17. sz. gerinccserép A teljeskerámia tetó szelló ztetés max. 10 m szarufahosszúságig ajánlott. Csak gerinccsatlakozó cserepekkel együtt léctávolság 38,5 cm félnyereg + 1 /2 félnyereg gerinccsatlakozó jobb oromszegély jobb oromszegély 2,5 db/folyóméter félnyeregtetó - oromszegély, jobb Az Ergoldsbacher Linea - mint Ergoldsbacher agyagcserép - felülmúlja a DIN EN 1304 tetó cserépszabvány által eló írt minó ségi tulajdonságokat. Az Ergoldsbacher tetó cserép teljes egészében természetes épító anyag. Természetes mivolta többek között abból is felismerhetó, hogy az egyes cserepek között árnyalatnyi színkülönbségek adódhatnak. Habár a különbözó európai országokban különbözó szabályzatok és más-más szakipari hagyományok uralkodnak, gyártói eló írásaink mérvadók. A szél szívóhatása elleni kiegészító eljárásokat kor az érvényes helyi szabályok szerint kell elvégezni. A megadott méretek és súlyok normálértékek. Nyersanyagváltozás valamint az eltéró zsugorodási tulajdonságok miatt méreteltérések nem kizárhatóak. Ezért célszerú a cserepek felhasználása eló tt az építkezésen a fedési méreteket ellenó rizni. Esetleges horzsolódások gyártási illetve szállítási folyamatokból eredenek. Ezek a tetó cserép minó ségét nem befolyásolják. Ahhoz hogy esó és szélszívás ellen maximális biztonságot érjünk el, javasoljuk az Ergoldsbacher Linea eltolt fedó eljárással való lerakását. Nemkerámia tartozékként szállítható: Erlus alumínium tetó járda rendszer, festékkel bevont Erlus alumínium hófogó rendszer, festékkel bevont Erlus alumínium szaniter-szelló zó, 125 mm, mú anyag hó forrásadapter, Erlus alumínium antennaátvezetó cserép. léctávolság kb. 28,0 cm natureplus a környezetbarát, egészséges és funkcionális épító anyagok minó ségjele Európa szerte. duplaperem, bal lezáró szolár-átvezetó cserép szelló ztetó cserép tanúsítványszám: kiadási irányvonal: RL 0501 tetó cserepek Színek: Természethú színprezentáció nyomtatásban nem garantálható! kb. 20,0 cm fedó szélesség Ø 15 cm 2 Mú szaki adatok: Alu-szaniter-szelló ztetó Ergo-szaniter-szelló ztetó félcserép méret: kb. 29,0 x 48,5 cm fedéshossz: kb. 38,2 x 38,9 cm közepes fedésszélesség: kb. 24,5 cm szükséglet négyzetméterenként: kb. 10,5 db súly /1 db kb. 4,0 kg Ø 125 mm szelló zó -keresztmetszet: 122 cm 2 Ø 100 mm szelló zó -keresztmetszet: 78 cm 2 gerinccsatlakozó fél cserép súly / m 2 a DIN 1055 szerint: kb. 0,55 kn/m 2 reálsúly: kb. 42 kg/m 2

Csak gerinccsatlakozó cserepekkel együtt léctávolság 38,5 cm félnyereg + 1 /2 félnyereg gerinccsatlakozó jobb oromszegély jobb oromszegély 2,5 db/folyóméter félnyeregtetó - oromszegély, jobb Az

4 19. sz. szelló ztetó gerinccserép gerinckezdó cserép eltolható (kb. 3,5 cm/folyóméter) 2,75 db/folyóméter gerinczáró cserép 17. sz. gerinccserép 2,66 db /folyó méter A CAD-rajzok mérethú e n készültek. Nagyítsa fel a rajzokat a fénymásolóval 1,4-es tényezó vel, így 1:10 méretarányt kap. 2,8-as tényezó vel való nagyítás esetén 1:5 méretarányt kap. 17. sz. gerinccserép 17. sz. kiegyenlító gerinccserép 17. sz. lezáró gerinccserép Ezen prospektus a áprilisi állapotnak felel meg. Modell- és színváltoztatás joga fenntartva. Szárazon rakott gerinc 19. sz gerinccsatlakozó cseréppel és 19. sz szelló ztetó gerinccseréppel Bal oromszegély kb. 3,5 X kb. 7,0 cm Szárazon rakott gerinc 17. sz. gerinccseréppel Erlus alumínium gerincszelló zó szalag, ajánlott a hóbefúvás elleni biztonság növeléséhez Jobb oromszegély kb.11,5 kb. 12,2 kb. 24,5 kb. 24,5 kb. 24,5 kb. 24,5 kb. 12,2 kb. 21,0 kb. 3,5 X A lábhoronyorrok kiverésével egy gerincoldali tolóréteg érhetó el. Gerinc kb. 1 cm-rel megemelve kb. 7,0 cm tetó lejtés X = 1. léc távolsága a gerincválasztékig F 17 F 19 csak gerinccsatlakozóval (FA) körülbelüli értékek milliméterben Ergoldsbacher Linea a korszerú építészetért Design Award Winner Designed by Hans-Wilhelm Seitz Eresz feló l szigetelt szarufán Eresz víztelenített deszkázaton kb. 45,5 cm kb. 37,0 cm Tervezési szolgáltatásként Ön rajzot CAD-rajzként kap meg. Letölthetó közvetlenül az Internetró l: Félnyeregtetó 3,5 cm Erlus tetó járda rendszer járórács 46 v. 80 cm, -hosszabbító rácsként is- kb. 28,0 cm lyukas lemezek legalább 2,0 cm alumínium alapcserép, kétszer a párnafába csavarozva (V2A csavarral együtt szállítva) lépcsó legalább 2,0 cm tetó léc, kétszeresen az ellenléchez rögzítve feldolgozás a DIN szerint járófelület (Roste 46 cm) egy fok (lépcsó fok) 45 > 45

sz. lezáró gerinccserép Ezen prospektus a 2004. áprilisi állapotnak felel meg. Modell- és színváltoztatás joga fenntartva. Szárazon rakott gerinc 19. sz gerinccsatlakozó cseréppel és 19.

5 Ergoldsbacher Linea szintervörös, nemes engóba szinterszürke

6 Az Erlus Baustoffwerke AG címek, termékek Erlus Baustoffwerke AG Werke Neufahrn Hauptstraße 106. D Neufahrn/NB Telefon: Telefax: Internet: GIMA-Werk Marklkofen Girnghuber GmbH & Co. KG Ludwig-Girnghuber Str. 1 D Marklkofen Telefon: Telefax: Erlus Baustoffwerke AG Werk Ergoldsbach Industriestraße 7. D Ergoldsbach Èrtékesítési iroda / Rendelésfelvétel kéményrendszerek Telefon: , Telefax: , Termékpaletta: Ergoldsbacher E 58 lapos tetó cserép Ergoldsbacher E 58 MAX Ergoldsbacher Karat Ergoldsbacher Linea Ergoldsbacher Forma Ergoldsbacher hornyolt cserép és nagyméretú hornyolt cserép (Falz, Großfalz) Ergoldsbacher szinter hornyolt (Sinterfalz) Ergoldsbacher Großfalz XXL (hornyolt cserép XXL) Ergoldsbacher Reform XXL Ergoldsbacher Hohlfalz XXL Ergoldsbacher hódfarkú cserép (Biberschwanz) Ergoldsbacher szinter hódfarkú cserép (Sinterbiber) Ergoldbacher barát-apáca-cserép (Mönch- und Nonnenziegel) Ergoldsbacher barát-cserép (Mönchpfanne) Frank ereszcserép (Fränkischer Rinnenziegel) Tetó tartozék cserépmodellhez Tetó dísz Termékpaletta: Erlus nagyteljesítményú kémények, emeletmagas, háromhéjú Erlus, emeletmagas gázkivezetó kémény új épületekhez Erlus kémény új épületekhez, emeletmagas LAF (levegó -füst-kémény) szilárd fú tó anyaghoz Erlus nemeskerámia szelló zó rendszer, emeletmagas Erlus kémény új épületekhez, összerakható, gázkivezetó Erlus nagyteljesítményú nemeskerámia kémények, összerakható Erlus nagyteljesítményú kémények, összerakható Erlus nemeskerámia külsó kémény, összerakható Erlus nemeskerémia csó rendszer kéményszanáláshoz Termékterületek Ergoldsbacher tetó cserepek. Jó forma a tetó n. Ziegelwerk Bernhard Erlus-Werk Teistungen Hundeshagener Str Teistungen Telefon: Telefax: Termékpaletta: Klinkercserép Vezetó technológia: Erlus nemeskerámia - szövettömítéssel A kéményszanálás új dimenziója, valamint kémények új épületekhez. Átadta: Erlus Baustoffwerke AG, Hauptstraße 106, D Neufahrn/NB Telefon: , Telefax: , info@erlus.com, Internet: /3/TY/Nied/Linea-U/1.0 Erlus nagyteljesítményú kémények. Emeletmagas, 7,5 m-ig. Minden fú tó anyaghoz. Nem nedvességérzékeny, energiatakarékos, gyorsan felépíthetó.

1 D-84163 Marklkofen Telefon: 08732 24-0 Telefax: 08732 24-200 Erlus Baustoffwerke AG Werk Ergoldsbach Industriestraße 7.
