SENZO. Hidromasszázs zuhanykabin HASZNÁLATI ÚTMUTATÓ

Átírás

1 SENZO Hidromasszázs zuhanykabin HASZNÁLATI ÚTMUTATÓ

2 SENZO Hidromasszázs zuhanykabin Termékleírás Méret: 100x100x226 cm - 6 mm vastag biztonsági üveg - Tikkfa alsó, felső burkolat - Két oldalra nyíló tolóajtó - Mágneses ajtózár - Krómozott leeresztőszelep - Üveg tusfürdőtartópolc - Fém tartószerkezet - Kézitus, trópusi zuhany - Török gőzfürdő illóolajtartóval - Automatikus gőzgenerátor tisztítási funkció - Színterápiás világítás (4 db LED) - Beépített kerámiabetétes keverőszelep - 6 fúvókás hátmasszírozó rendszer - Érintőgombos digitális vezérlő - Beépített FM rádió - Páraelszívó rendszer - Belső világítás (2 db) - Felhajtható ülőhely A használati útmutatóban levő adatok csak tájékoztató jellegűek. Az esetleges nyomdai hibákért a WELLIS Magyarország Kft nem vállal felelősséget.

3 Útmutató a villamossági szerelőmunkához 1. Az elektromos berendezések bekötését csak képzett szakember végezheti el. A beszerelés megkezdése előtt áramtalanítsa a hálózatot! A berendezés megfelelő földelése szükséges! 2. A kabin elektromos berendezéseit közvetlenül az elektromos hálózatra kell kapcsolni, hosszabbítók, egyéb dugók használatát mellőzze. 3. A kabin elektromos árammal való ellátása esetén az áramkörbe más berendezés bekötését mellőzze. 4. Az elektromos foglalat táblát olyan helyre kell tenni, ahol könnyen elérhető. 5. A berendezés üzembe helyezésekor győződjön meg róla, hogy az erősen a padlóhoz van rögzítve. A nem megfelelő beszerelésből fakadó kár esetén a kártérítési kérelem jogosságát veszti. Ha a berendezést hosszú ideig nem használja, a hálózati csatlakozót húzza ki a konnektorból. Figyelmeztetések! 1. A kabin beszerelésének és használatának követnie kell az itt leírt utasításokat. A nem szakszerű használatból fakadó esetleges személyi sérülés, vagy a berendezésben esett kár a felhasználó saját felelőssége. 2. A kabin csak 230V/AC elektromos hálózatba köthető be. A rendszer jó elektromos földelése nagyon fontos. 3. Használat után a berendezést kapcsolja ki! 4. Ne kössön más berendezést a vezérlőegységre, egyetlen kivétel, ha a mi útmutatásunk szól emellett. A vezetékek bekötésének módján ne változtasson, egyéb gépet, berendezést az adott konnektorba ne illesszen, ha a berendezés áram alatt van. Ha hibát észlel, forduljon a gyártóhoz vagy szakemberhez. 5. Szívbetegek, magas vérnyomásúak, rossz egészségi állapotú személyek a használat előtt feltétlenül kérjék ki orvosuk véleményét. 6. Nedves állapotban a legtöbb zuhanytálca felületén megnövekszik a csúszásveszély. Ez különösen akkor igaz, amikor szappan, sampon, fürdőolaj, stb. használatára kerül sor. 7. Összeszereléskor fokozott figyelemmel kell az elemeket tömíteni, majd a tömítőanyag megszilárdulása után zuhanyfejjel történő vizes locsolással kell annak megfelelőségét igazolni. 8. Felhívjuk a szíves figyelmét arra, hogy a Wellis Magyarország által gyártott és forgalmazott termékek üzemeltetése során, meghibásodás esetén esetlegesen a nagymennyiségű víz elfolyhat. A károsodás elkerülése miatt ezért mindenképpen felhívjuk a szíves figyelmét arra, hogy abban a helyiségben ahol a termék elhelyezésre kerül megfelelő padlóösszefolyó kiépítése javasolt! Ennek hiányában a víz elfolyás által okozott károkért a Ptk (1) bekezdése alapján felelősséget nem vállalunk. ( Ptk (1) A károsult a kár elhárítása, illetőleg csökkentése érdekében úgy köteles eljárni, ahogy az az adott helyzetben általában elvárható. Nem kell megtéríteni a kárnak azt a részét, amely abból származott, hogy a károsult e kötelezettségének nem tett eleget. ) SZAKSZERVIZÜNKKEL VALÓ BESZERELÉS, BEÜZEMELÉS ESETÉN AZ ÖN SZÁMÁRA 2 ÉV TELJESKÖRŰ GARANCIÁT BIZTOSÍTUNK, AMELY MAGÁBAN FOGLALJA AZ INGYENES KISZÁLLÁST IS. Bővebben lásd: Jótállási jegy

4 Szükséges eszközök: csavarhúzó csavarkulcs szilikon tömítőanyag Vízmérték Alkatrészek: 1. Ventilátor 2. Hangszóró 3. Tető 4. Lámpa 2db 5. Trópusi zuhany 6. Hőmérsékletérzékelő 7. Érintőgombos kezelő 8. Csaptelep 9. Fúvókák 10. Hátsó panel alumínium profilja 11. Bal oldali üveg hátfal 12. Felhajtható ülőke 13. Gőzbefúvó 14. Zuhanytálca 15. Lefolyó 16. Teakfa padló 17. Jobb oldali üveg hátfal 18. Kézizuhany 19. Üvegpolc 20. Alsó profil ív 21. Alsó görgők 22. Csatlakozó idom 23. Kilincs 24. Tolóajtó 25. Fix oldalüveg 26. Felső görgők 27. Felső profil ív 28. Színterápiás égő 4db 29. Műanyag tömítő szalag Rozsdamentes acélidom a fedőlap rögzítéséhez (9 db) 12 mm rozsdamentes acél távtartó (10 db) 4X14 kerek önzáró csavar (30 db) 4X30 kerek önzáró csavar (15 db) 5X35 csavar (2 db) fekete gumi távtartó (10 db) 5 mm hatszögletű anya (2db)

5

6

7 Összeszerelési lépések: Hasznos tanácsok az összeszerelés megkezdése előtt: Helyezzen egy kartonpapírt a talajra, és azon dolgozzon a padlóburkolat megóvása céljából! Az illesztéseket összecsavarozás előtt tömítse szilikon alapú tömítőanyaggal, majd a csavarok megszorítása után nedves ruhával törölje le. 1. Felső profil ív; 2. Fix oldalüveg; 3. Műanyag tömítő szalag 4. Fix oldalüveg; 5. Műanyag tömítő szalag; 6. Alsó profil ív Illessze össze az ívet és a fix oldalüveget, majd rögzítse 4X30 kerek önzáró csavarokkal. (A felső ívet a fix oldalüvegnek arra az oldalára kell rögzíteni, ahol az üvegen levő alumínium profil hosszabb.)

8 Helyezze a fix oldalüveget a csatlakozó idomba úgy, hogy a csatlakozó idom felső, nyitott vége az üveggel egyvonalban legyen, és a lyukak illeszkedjenek az oldalüveg profiljának lyukaival. Rögzítse csavarokkal.

9 1. alsó ív; 2. kilincs Helyezze a tolóajtókat az előkészített fix ajtó keretbe, és szerelje rá a kilincseket az ábra szerint.

10 Helyezze a tálcát végleges helyére, és tegye bele a teakfa padlót. Majd lazítsa meg a tálca alján található állítható lábkat. Állítsa be a tálcát vízszintesbe.

11 Húzza el a faltól a tálcát, és helyezze rá az ajtókeretet. Rögzítse 4X14-es kerek önzáró csavarokkal. (Az alsó ívre fel kell szerelni a műanyag tömítő szalagot)

12 1. Üveg hátfal 2. 4X10 önzáró csavar 3. csavar zárókupakja 4. alátét 5. ajtókeret 6. csatlakozó idom Illessze a jobb, illetve bal oldali üveg hátfalakat a jobb, illetve bal oldali csatlakozó idomokba, majd rögzítse a csavarokkal. Takarja el a csavarokat a zárókupakokkal.

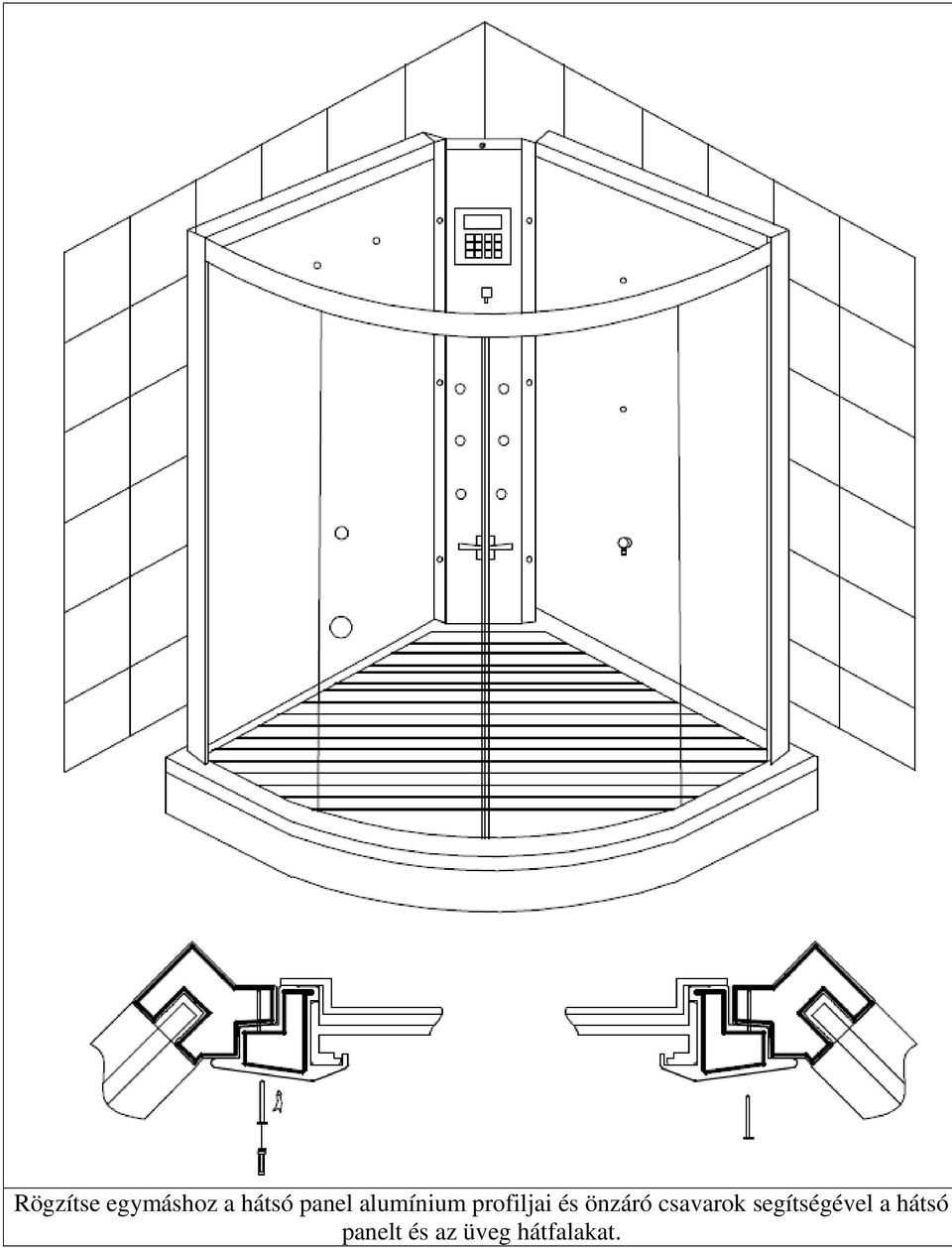

13 Rögzítse egymáshoz a hátsó panel alumínium profiljai és önzáró csavarok segítségével a hátsó panelt és az üveg hátfalakat.

14 A tető rögzítése: 1. Tető 2. 4X14 önzáró csavar 3. Felső profil ív 4. Rozsdamentes acélidom 5.Tető 6. 4X14 önzáró csavar 7. Rozsdamentes acélidom 8. Tető 9. Üveg hátfal alumínium profilja Helyezze a tetőt a kabinra, és rögzítse az ábrák szerint.

15 1. Zuhany panel 2. Önzáró csavar 3. Zuhanytálca Rögzítse a zuhanypanelt a zuhanytálcához az ábra szerint. 4. Felső profil ív Helyezze fel a tolóajtókat, és a görgők beállítása után rögzítse. Helyezze fel a vízzáró gumiszalagokat. 5. 4mm gumi távtartó 6. 6mm alátét 7. 4mm anya Szerelje fel a kézizuhany tartórúdját. Majd szerelje fel a gőzbefúvót, és az egyéb alkatrészeket.

16 1. trópusi zuhany vízbemenet 2. összekötő cső a trópusi zuhany és a váltó között 3. kézitus váltó-kimenete 4. csaptelep 5. hidegvíz bemenet 6. összekötő cső a fúvókák és a váltó között 7. fúvókák 8. kézitus csatlakozó melegvíz kimenet a gőzgenerátorhoz 11. gőzbefúvó 12. gőzgenerátor forróvíz-kimenetcsöve

17 13. gőzgenerátor és gőzbefúvó összekötőcső 14. gőzgenerátor 15. melegvíz bemenet 16. összekötő cső a fúvókák és a váltó között 17. fúvókák váltó-kimenete 18. trópusi zuhany váltó-kimenete 19. érintőgombos vezérlő 20. vezérlődoboz 21. elektromos áram elosztó 22. összekötő elem

18 Kezelési útmutató A kezelő kijelzője: 1. Hangerő 2. Ventilátor 3. Gőz 4. Lámpa 5. Hőmérséklet 6. Idő 7. Frekvencia - csatorna mentés 8. Rádió A kezelő: Ha az egység áram alatt van, nyomja meg a bekapcsoló gombot a rendszer bekapcsolásához. Az alapbeállított hőmérséklet 40 C, az idő pedig 30 perc. A rendszer bekapcsolás után ellenőrzi a vízszintet. Kapcsolja be a gőzgenerátort, ha a hőmérséklet magasabb az alapbeállított hőmérsékletnél, a rendszer automatikusan kikapcsol. Ha a gőzkabin hőmérséklete 3 C-kal alacsonyabb az alaphőmérsékletnél, a gőzgenerátor bekapcsol. Ha a vízszint nem megfelelő, a rendszer bekapcsolja a vízbeeresztő szelepet a gőzgenerátoron. Nyissa ki a vízkiengedő szelepet a gőzrendszer bekapcsolása után, majd 2 perc elteltével ismét zárja el. Be/kikapcsolás Ha az egység áram alatt van, nyomja meg a gombot a rendszer be- / kikapcsolásához. Bekapcsolás után egy órával a rendszer automatikusan kikapcsol.

19 Gőzfürdő Nyomja meg a gombot a gőzfunkció be- / kikapcsolásához. A rendszer bekapcsolás után ellenőrzi a vízszintet a gőzgenerátorban. Ha a vízszint nem megfelelő, a rendszer bekapcsolja a vízbeeresztő szelepet a gőzgenerátoron. A kezelői felület segítségével a gőzfunkcióhoz beállítható az idő és a hőmérséklet, hogy a fűtőelem ne kapcsoljon be/ki túl gyakran. Az alapbeállított hőmérséklet 40 C, az idő pedig 30 perc. Ha a hőmérséklet magasabb az alapbeállított hőmérsékletnél, a rendszer automatikusan kikapcsol. Ha a gőzkabin hőmérséklete 3 C-kal alacsonyabb az alaphőmérsékletnél, a gőzgenerátor bekapcsol. A gőzfürdő idejének beállítása Ha a rendszer be van kapcsolva, akkor a gomb nyomogatásával növelheti a beállított időt. A maximális időbeállítás 50 perc, utána a rendszer 20 percre ugrik át. Az idő 5 és 50 perc között állítható be. A gőzfürdő hőmérsékletének beállítása Ha a rendszer be van kapcsolva, akkor a gomb nyomogatásával növelheti a beállított hőmérsékletet. A maximális hőmérséklet 50 C, utána a rendszer 20 C-ra ugrik át. A hőmérséklet 20 C és 50 C között állítható be. Ventilátor A ventilátor be- / kikapcsolásához nyomja meg a gombot. Színterápiás világítás A színterápia be- / kikapcsolásához használja a gombot. A gomb nyomkodásával az alábbi színkombinációk érhetők el: Kabin felső világítása Megnyomás száma Színkombináció 1. Piros 2. Piros-zöld 3. Zöld 4. Zöld-kék 5. Kék 6. Kék-piros 7. váltakozó színek 8. kikapcsolás A felső lámpa be- / kikapcsolásához nyomja meg a gombot.

20 Rádió A rádió be- / kikapcsolásához. A gomb egyszeri megnyomásával növelheti a hangerőt. Hangerő és frekvencia állítás Nyomja meg egyszer a gombot. Ekkor beállíthatja a hangerőt a és gombokkal. Ha 1 másodpercnél tovább tartja nyomva a gombot, a hangerő gyorsan növekszik a maximális szintig, vagy amíg el nem engedi a gombot. A gomb újbóli megnyomása után a rádió frekvenciáját állíthatja szintén a és gombokkal. Ha 1 másodpercnél tovább tartja nyomva a gombot, a frekvencia gyorsan növekszik a 108,0 MHz maximális értékig, vagy amíg rádiócsatornát nem talál a rendszer. Csatorna elmentése Az egyes cstornákat 8 programhelyre tudja elmenteni. Ha megtalálta a keresett frekvenciát, nyomja meg a gombot, majd 1 másodpercen belül engedje el, mire a rendszer elmenti az aktuális programhelyre. Ha másik programhelyre szeretné elmenteni, tartsa nyomva a gombot 1 másodpercnél tovább. Hibamagyarázatok E1: Kommunikációs hiba Hibamagyarázat: Ez az elektronikus kezelői felület dupla CPU processzorokat használ (külön CPU felel az elsődleges vezérlésért és a kijelzésért). Normális esetben folyamatos a kommunikáció az elsődleges és a másodlagos CPU között. Ha 15 másodpercnél hosszabb ideig tartó kommunikációs hiba lép fel, a rendszer az "E1" hibakódot jeleníti meg, és lekapcsol minden terhelést a rendszer védelme érdekében. Ha a kommunikáció helyreáll, a rendszer automatikusan újra felveszi az összes funkciót. Okok és megoldások: a) Rövidzárlat vagy nyitott áramkör a kommunikációs vezetékben. b) Hiba van a kommunikációs áramkörben. Forduljon viszonteladójához. c) az I/O vagy CPU interfész el van törve. Forduljon viszonteladójához. E3: A vízbeeresztési idő túllépése Hibamagyarázat: Ha a gőzgenerátor be van kapcsolva és a rendszer nem érzékel vizet a gőzgenerátorban, akkor a vízbeeresztő szelep bekapcsol. Ha a vízszint 60 másodpercen belül nem éri el a standard szintet, akkor a rendszer az "E3" hibakódot jeleníti meg és lekapcsolja a gőzfunkciót.

21 Okok és megoldások: a) A fő vízbeeresztő szelep ki van kapcsolva vagy a vízvezeték nincs csatlakoztatva. b) A gőzgenerátor vízbeeresztő szelepe el van törve. Javítsa meg vagy cserélje ki egy újra. c) A vízállás-érzékelő hibás. Ellenőrizze, hogy a vízállás-érzékelő csatlakozóvezetéke esetleg kilazult-e vagy maga az érzékelő el van dugulva. Ha sérült, forduljon viszonteladójához. d) Nem működik a vízellátás a felhasználó otthonában. Túlmelegedés védelem Hibamagyarázat: Ha a gőzgenerátor hőmérséklete magasabb, mint 115 C, akkor a rendszer automatikusan leválasztja magát az áramellátásról. Okok és megoldások: a) A túlmelegedés kapcsoló, amely a víz nélküli fűtéstől védi a gőzgenerátort, el van törve vagy zárlatos a vezérlő rendszer, amely szintén a víz nélküli fűtéstől hivatott védeni a gőzgenerátort. Ha a zárlat feloldása nem oldja meg a problémát, forduljon viszonteladójához. b) Az I/O vagy CPU interfész el van törve. Forduljon viszonteladójához. c) A gőzrendszer üzemen kívül van. Forduljon viszonteladójához. Hibajavítás Hiba Okok Megoldások A kezelői felület nem jelez ki semmit. A gőzfunkció be van kapcsolva, de nincs gőz. Nincs világítás. A ventilátor nem működik. 1. Nincs áramellátás vagy hibás vezetékek. 2. A bekapcsoló gomb ki van kapcsolva. 3. A vezeték kilazult a vezérlő dobozból. A hőmérsékletvezérlő szelep vagy a fűtőelem el van törve. 1. A csatlakozóvezeték vagy a körtefoglalat kilazult. 2. A villanykörte el van törve. 1. A csatlakozóvezeték kilazult. 2. A ventilátor blokkolva van. 3. A ventilátor elromlott van törve. 1. Javítsa meg a vezetéket. 2. Kapcsolja be a kapcsolót. 3. Húzza ki ismét a dugót. Forduljon szakemberhez. 1. Húzza meg a kilazult alkatrészeket. 2. Cserélje ki a körtét. 1. Húzza meg a kilazult alkatrészeket. 2. Bekapcsolás után enyhén mozgassa meg a ventilátort. 3. Cserélje ki a ventilátort.

22 Rendszerparaméterek Elektromos paraméterkövetelmények 1. Gőzgenerátor: névleges feszültség: AC 220V, 50 Hz; Áram: 3KW 2. Elektromágneses szelep: DC 12V / 5W 3. Ventilátor: DC 12V / 3W 4. Felső lámpa: AC 12V / 20W 5. Hangszóró: 8Ω / 10W 6. Színterápíás világítás: DC 12V Az egyes elektromos vezetékek áramerősségének kisebbnek kell lennie, mint 800 ma. Műszaki követelmények 1. Érvényes feszültség- és frekvenciatartomány: AC 187V ~ 256V, 50 Hz 2. Hőmérséklet beállítási tartomány: 20 C ~ 50 C 3. Idő beállítási tartomány: 5 ~ 50 (perc) 4. Hőmérsékletmérés tűréshatára: ± 2 C 5. Kimeneti teljesítmény: 10Wx1 6. Kóboráram reakcióidő: < 100 ms 7. Rádió frekvenciatartománya: 87,5 MHz ~ 108,0 MHz 8. Rádióvevő érzékenység: < 15uV/m 9. Termék névleges áramerőssége: 4,6KW/6,1KW Használati utasítás a hideg-melegvíz keverőcsaphoz Használat: Ha a piros jelzés a bal oldalon van, tekerje a csapot balra a melegvíz irányába, illetve jobbra a hidegvíz irányához. Bizonyos esetekben az irányok pont fordítottak lehetnek! A

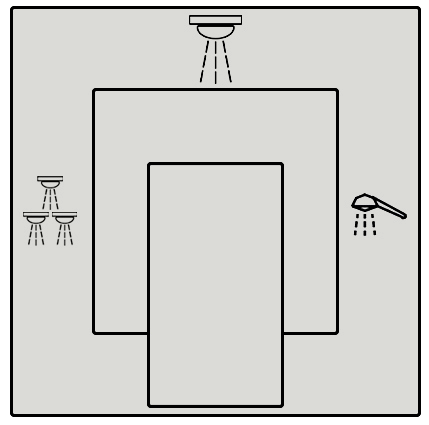

23 gőzzuhany-ház hátoldalán cold water (hidegvíz) és hot water (melegvíz) jelöléseket helyeztünk el, ezeket telepítéskor ellenőrizze. Megjegyzés: Először hideg vizet engedjen, majd fokozatosan keverje hozzá a meleg vizet, míg a vízhőmérséklet el nem éri a kívánt hőfokot. Használati utasítás a többállású csaptelep-váltóhoz Működtetés: 1. Fejzuhany: fordítsa a váltót ebbe a pozícióba, és a fejzuhany bekapcsol. 2. Fúvókák: fordítsa a váltót ebbe a pozícióba, és a fúvókák az egység hátsó falán bekapcsolnak. 3. Kézi zuhany: fordítsa a váltót ebbe a pozícióba, és a kézi zuhany bekapcsol.

24 A gőzdoboz kapcsolási rajza Megjegyzés: 1. Ha a rádió nem kapcsolható be, ellenőrizze az áramcsatlakozást. 2. Ha nem található rádiócsatorna, módosítsa az antenna beállítását. 3. Ha olyan hiba lépett fel, amit nem tud egyedül megoldani, forduljon viszonteladójához. Kérjük, az egység semmilyen részét ne nyissa fel és ne módosítsa, máskülönben Ön viseli annak összes következményét. 4. A készülék használata után kapcsolja ki az áramellátást. 5. Az érzékelőn nem lehet víz, nehogy a fűtőelem víz nélkül kezdjen el fűteni. Továbbá semmi egyéb sem lehet rajta, ami rövidre zárhatná. 6. A termék áramellátását ajánlott elkülöníteni, továbbá ajánlott telepíteni egy RCD/GFCI egységet. 7. Az egység és az áramforrás közötti elektromos vezeték specifikációja nem lehet kevesebb, mint 3 x 6mm 2.

25 TISZTÍTÁS A zuhany szórófej alsó, lyukacsos részét kb. havonta egyszer tisztítsa meg puha kefével. Ezzel biztosítja a zuhanyfej megfelelő működését. Ha vízkő képződik, a szórófej felületét mossa le langyos ecetes vízzel. A karbantartáshoz nem szabad mechanikus csiszolóanyagokat (pl. súrolóport), vagy maró hatású vegyszereket (pl. hígítókat, acetont, sósav stb., ill. ezek származékai) használni. A gyártó nem visel felelősséget a nem megfelelő tisztítás miatt fellépő károkért. A tisztítás egyedüli megfelelő módja a speciálisan erre a célra készült tisztítószerek használata: A forgalmazó a WELLIS márkanév alatt forgalomban lévő családot ajánlja tisztításra. A család tagjai a következők: CLEANER F felületi tisztítószer (folyadék) Használat: Wellness-berendezések felületi tisztítószere. A vegyszert jól szellőző helyiségben permetezzük a tisztítandó felületre. Puha ronggyal vagy szivaccsal nedvesítsük be a szennyeződéseket. Pár perces pihenés után öblítsük le a felületet tiszta vízzel. WATER-REPELLENT F felületkezelőszer (folyadék) Fényes, vízzel érintkező felületek kezelésére kiválóan alkalmas. Hatására a felület vízlepergető tulajdonságú lesz és fényét tartósan megőrzi. Üveg és műanyag felületekre egyaránt használható. Műanyag esetében először mindenképpen végezzünk próbát! DESINFECTANT F fertőtlenítőszer (folyadék) A fertőtlenítőszert a felület szennyezettségétől függően töményen vagy vízzel 1:10 vagy 1:50 arányban hígítva használjuk tisztító szivacs vagy kefe segítségével. Hidromasszázskád fertőtlenítése a gyártó előírása szerint történhet. ALGA-SOKK P klór tartalmú granulátum (55%) Szabad aktív klór tartalmú fertőtlenítő granulátum hidromasszázskádakhoz. Aktív hatóanyag tartalom: 55%. Fő összetevő: diklórizocianursav. A készítmény a kád időszakos fertőtlenítésére alkalmas. kaphat. A használattal kapcsolatos részletes felvilágosítást a termék forgalmazójától A gőzgenerátort 20 használat után az alábbiak szerint ajánlott tisztítani: Hígítson fel 10g citromsavat 1,7 liter vízben. A kivezető nyíláson keresztül juttassa a vizet a gőzgenerátorba. 12 órával később helyezze áram alá és használja a gőzfunkciót. 5 perc elteltével kapcsolja ki az áramot, a rendszer pedig automatikusan kiüríti a szennyeződést. Amennyiben az Ön által vásárolt termék trópusi fa részeket tartalmaz, úgy a fa rész állagmegóvása érdekében azokat kezelni kell. A kezelés gyakoriságára a Wellis Magyarország KFT 3 hónapnál nem ritkább ciklust javasol. Egy a kezeléshez használható termékkör a BONDEX favédőszerek erre alkalmas terméke.

26 A SENZO hidromasszázs zuhanykabin bekötési rajza 30mA es érzékenységű életvédelmi relé (fírelé) szükséges! H: Hidegvíz - ½ -os sarokszelep M: Melegvíz - ½ -os sarokszelep L: Lefolyó - 50-es tok E: Elektromos csatlakozás - 220V 32A 3 4 MTK kábel, 2 méter
