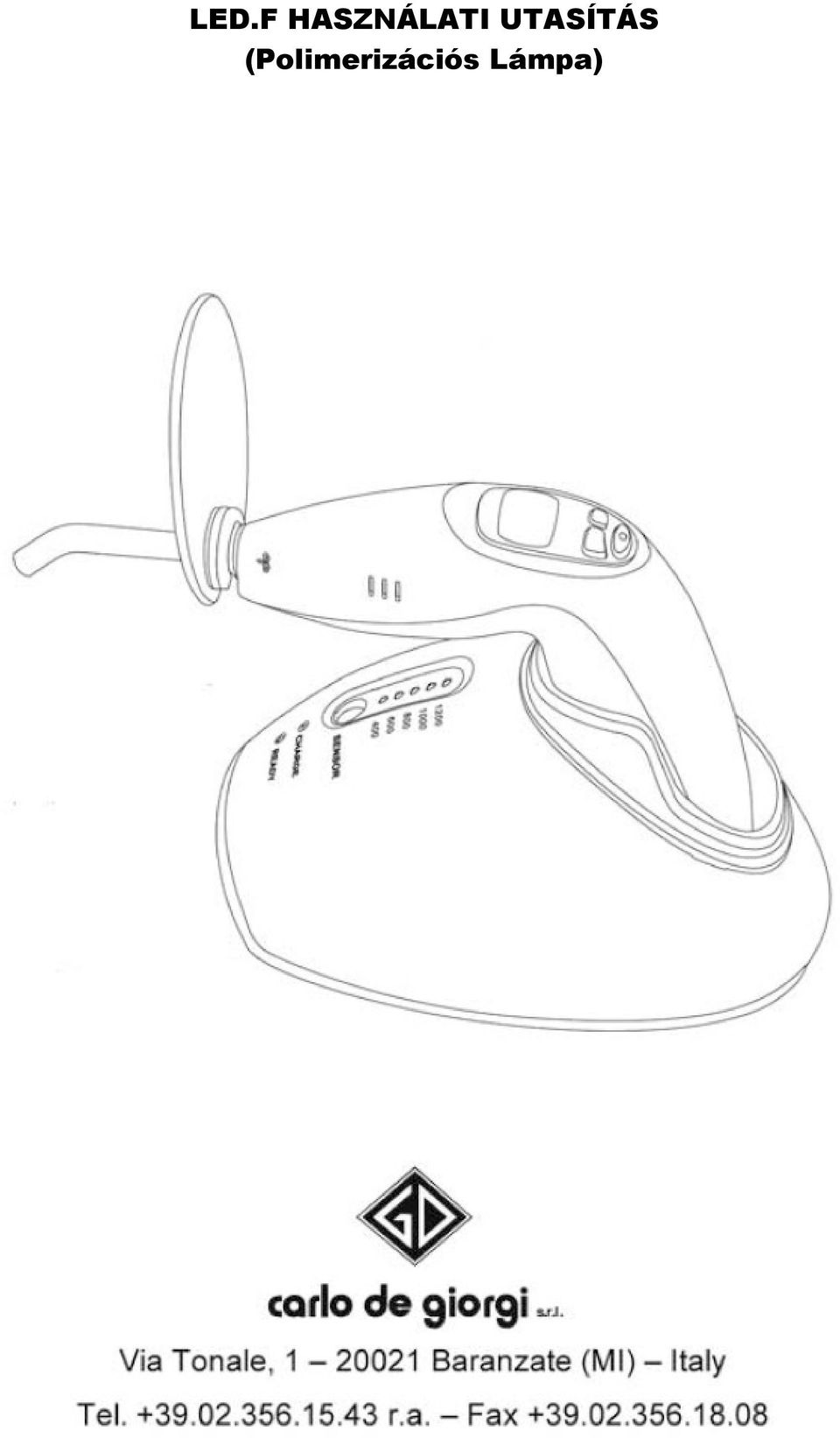

1 LED.F HASZNÁLATI UTASÍTÁS (Polimerizációs Lámpa)

2 MŰKÖDÉSI ALAPELV ÉS HASZNÁLAT 1. A LED.F polimerizációs készülék a fénysugárzás elvét hasznosítja a magas fényérzékenységű kompozitok gyors megszilárdítására fénysugaras megvilágítással. 2. Funkciója a foghelyreállítás felgyorsítása az és az esztétikus tömések megszilárdítása. fogfehérítő kezelésekre. 2 SZERKEZET ÉS TARTOZÉKOK A polimerizációs lámpa (Fogászati) főként a fő egységből és kiegészítőiből ( magas-fényerejű LED, fényvezető, fényvédőpajzs, lítium akkumulátor, hálózati adapter és dokkoló állvány)

3 3 TECHNIKAI ADATOK 1. Áramellátás: a) Újratölthető lítium akkumulátor Akkumulátor feszültség és kapacitás: 3,7 V / 2000mAh Akkumulátor modell: ICR Az akkumulátor túlfeszültség és zárlat védelemmel ellátott. b) Hálózati adapter Töltő bemenet: AC100~240V 50/60Hz Töltő kimenet: DC5V 1A, 250V/1A beépített biztosítékkal 2.Fényforrás: 1) Magas fényerejű kék világítás 2) Hullámhossz: 420nm 480nm 3) Fény intenzitás: 850 mw/cm2 ~ 1000mW/cm2 3. Munkafolyamat körülményei: 1) Környezet hőmérséklet: 5 C ~ 40 C 2) relatív páratartalom =< 80% 4. Méretei: 195mmX40mmX150mm 5. Nettó tömeg: 210g 6. Fogyasztóáram: =< 8W 4. KÉSZÜLÉK OSZTÁLYOZÁS 1. Elektromos sokk elleni védelem típusa: 2. osztály 2. Elektromos sokk elleni védelem mértéke: B típus 3. Víz bejutása okozta ártalom elleni védelem szempontjából történő osztályozás: átlagos készülék (IPX0) 4. Gyúlékony érzéstelenítő szerek levegő vagy oxigén vagy nitrogén-oxid keverék jelenléte melletti védelem: nem megfelelő a körülmények között. 5. Beltéri üzemeltetésű készülék 6. Szakasos használatra 5. ÜZEMBE HELYEZÉS ÉS ÖSSZESZERELÉS 1. Távolítsa el a piros védősapkát a fényvezetőről és helyezze be a fém részt a polimerizációs lámpa elülső oldalába. (Győződjön meg róla, hogy a fényvezető végig be van tekerve és egyenesen áll) 2. Rögzítse a fényvédőpajzsot a fényvezető aljára. 3. Szétszereléskor a fényvezetőt az ellentétes irányba csavarja ki. 4. Elem csere: nyissa fel az akkumulátor fedelet a főegységen, vegye ki az akkumulátort, majd húzza le a csatlakozóról. Csatlakoztassa az új akkumulátort, majd helyezze be, helyezze vissza az akkumulátor fedelet a főegységre. 6. MŰKÖDTETÉS 1. A készüléken lévő MODE gomb megnyomásával a következő működtetési módok közül választhat, a vonatkozó ikon megjelenik a kijelzőn. 1) Magas erejű általános mód: a kék fény teljes erővel világít, 1000mW/cm2 fényerővel 20 2) Magas erejű emelkedő mód: A kék fény ereje fokozatosan növekszik és 5 másodperc alatt éri el a végső intenzitást, 1000mW/cm2 fényerővel 20 3) Magas erejű pulzus mód: a kék fény villogva működik, 1000mW/cm2 fényerővel 20 4) Közepes erejű általános mód: a kék fény teljes erővel világít, 600mW/cm2 fényerővel 40 5) Közepes erejű emelkedő mód: A kék fény ereje fokozatosan növekszik és 5 másodperc alatt éri el a végső intenzitást, 600mW/cm2 fényerővel 40 6) Közepes erejű pulzus mód: a kék fény villogva működik, 600mW/cm2 fényerővel 40 7) Alacsony erejű mód: a kék fény teljes erővel világít, 400mW/cm2 fényerővel 60 percig folyamatosan világít. 2. Nyomja meg a TIME gombot, hogy beállítsa a kötési időt a jelenlegi módhoz. Hosszú gombnyomással lehet folyamatosan emelni a kötési időt, és az idő megjelenik a kijelzőn. 3. A polimerizációs lámpa automatikusan elmenti a legutóbb beállított módot és kötési időt, és a következő alkalommal automatikusan ezeket használja majd. 4. Működés közben irányítsa a kék fényt a megfelelő pozícióba, aztán nyomja meg az ON/OFF gombot, a gép sípoló

4 hangot ad ki, és a kék fény működésbe lép a megadott beállításoknak megfelelően. Ekkor elkezd visszaszámolni és sípoló hangot adni minden 10. másodpercben. A készülék leáll, amint a visszaszámlálás eléri a 0 -t. 5. Működés közben a készülék bármikor kikapcsolható a be-/kikapcsoló gomb megnyomásával. 6. Használat után, kérjük tisztítsa meg a fényvezetőt pamut törlőronggyal, hogy ne befolyásolja a fény intenzitását perc nem működő állapot után, a készülék magától kikapcsol. A készülék visszakapcsolásához nyomja meg be-/kikapcsolás gombot. 8. Alacsony töltöttség esetén, a kijelzőn a jel villogni kezd, várja meg a töltési időt. 9. Csatlakoztassa az adaptert DC5.0V csatlakozóhoz az állványon, és helyezze a főegységet az állvány töltőpontjaira, ekkor a polimerizációs lámpa tölteni kezd. Az állvány sárga jelzőfénye világít és a zöld jelzőfény kikapcsol töltés közben. Amikor a sárga jelzőfény ki kapcsol és zöld világítani kezd a töltés befejeződött. 10. A fogászati kompozitok kötési mélysége 10 másodpercig a polimerizációs lámpával nem kevesebb, mint 4 mm. 11. A fényvezető autoklávban tisztítható 135 C-on 0.22 Mpa nyomás alatt. (EN13060 szabványra hivatkozva.) 7. FÉNY INTENZITÁS MÉRÉSE 1. Csatlakoztassa a kimenő áram adapter a DC5.0V csatlakozóhoz az állványon. 2. Válassza az általános módot és irányítsa a fényvezetőt a mérőpontra, nyomja meg a be-/kikapcsoló gombot, a jelenlegi fényerősség megjelenik az állvány kijelzőjén. 8. FIGYELMEZTETÉS 1. Használat közben a fényt közvetlenül a megkötendő kompozitra irányítsa, hogy elkerülje a hibás helyzetet és szilárdulást. 2. A készülék nem alkalmazható azoknál a pácienseknél, akiknél egyértelmű allergiás reakció mutatható ki. 3. Kerülje a fény közvetlen szembe kerülését. 4. Csak az eredeti töltő használja, más töltők tönkretehetik az akkumulátort vagy helyrehozhatatlan zárlatot okozhatnak összeférhetetlenség miatt. 5. Tilos a töltő végét vagy más vezetőt megérinteni bármilyen fém tárggyal, mert az károsodást okozhat az áramköri ellátásban és a lítium akkumulátorban. 6. Hűvös, jól szellőző helyiségben töltse az akkumulátort. 7. A rövidzárlat és az elektrolit szivárgás elkerülése érdekében ne szedje szét az akkumulátort. 8. Ne nyomja össze vagy rázza az akkumulátort, ne zárja rövidre az akkumulátort és ne tartsa az akkumulátort fém tárgyak között. 9. Amennyiben hosszú ideig nem használja a készüléket távolítsa el az akkumulátort, hogy kímélje. 10. Ez a készülék elektromágneses interferenciákkal rendelkezik. Ne használja olyan betegeken, akik mesterséges pacemakere van vagy elektronikai működés környezetében. 9. ELLENJAVASLATOK 1.) A készülék nem alkalmazható azoknál a pácienseknél, akiknél egyértelmű allergiás reakció mutatható ki. 2.) A készülék használata tilos abban az esetben, ha az orvosnak vagy a páciensnek pacemakere van. 3.) A készüléket maximális odafigyeléssel használja, ha a kezelt páciens állapotos, gyermek vagy szívproblémákkal küzd. 10. NAPI KARBANTARTÁS 1. A készülék nem tartalmaz semmilyen napi karbantartást igénylő alkatrészt. A készülék karbantartását az erre kijelölt szakember vagy szakszerviz végezheti. 2. A készüléknek csak a fényvezetője tisztítható autoklávban magas hőmérsékleten és nyomás alatt. Más részeit tiszta vízzel steril vagy semleges steril folyadékkal lehet tisztítani. Ne áztassa be. Ne tisztítsa erősen párolgó folyadékkal vagy oldószerrel, amelyek az irányító panelen lévő feliratok elhalványulásához vezethetnek. 3. Óvatosan tisztítsa meg a fényvezető csövet, hogy eltávolítsa a kompozit maradványokat annak felszínéről. Ennek hiánya negatívan befolyásolhatja a későbbi hatékony használatot és a fényvezető cső élettartamát.

5 11. HIBAELHÁRÍTÁS Hiba Lehetséges ok Megoldás Nincs jelzés, tevékenység A töltés jelző az állványon villog, amikor tölt A fényintenzitás elégtelen A készülék nem töltődik csatlakozás után Az akkumulátor használati ideje rövid töltés után 1. Az akkumulátor a polimerizációs lámpában nincs töltve. 2. Az akkumulátor védelmét külső indok okozza. 3. Sérült az akkumulátor. 1.Az akkumulátor feszültsége túl alacsony. 2. Sérült az akkumulátor. 1. A fényvezető nincs teljesen becsavarva. 2. A fényvezető repedt. 3. Kompozit maradvány van a fényvezető felületén. 1. Az áram ellátás nincs rendesen csatlakoztatva. 2. Az áram ellátás rongálódott vagy nem felel meg az előírásoknak. 3. Az akkumulátor teljesen fel van töltve. Az akkumulátor teljesítménye csökkent 1. Csatlakoztassa az áramforráshoz, hogy töltse, vagy cserélje ki az akkumulátort. 2. Töltse föl a fő egységet, hogy leállítsa a védelmet. 3. Cserélje ki az akkumulátort perc töltés után automatikusan visszaáll normál állapotra. 2. Cserélje ki az akkumulátort. 1. Helyezze be újra a fényvezetőt. 2. Cserélje ki a fényvezetőt. 3. Tisztítsa meg a fényvezetőt. 1. Húzza ki az adapter, majd csatlakoztassa újra. 2. Cserélje le az áramforrást. 3. Ne töltse. Cserélje az akkumulátort Amennyiben a fenti megoldások nem orvosolják a problémát, lépjen kapcsolatba szakszervizünkkel. 12 CSOMAG TARTALMA A gép alkotórészei a Csomag listában szerepelnek. 13 SZERVIZ 1. A termék minőségi hibái miatt a fő egységre, az állványra és az adapterre két év garancia érvényes az értékesítés napjától. A lítium akkumulátorra a garancia egy évig vonatkozik, míg a fényvezetőre és a fényvédőpajzsra a garancia nem vonatkozik. 2. A gyártó nem felelős semmilyen kárért, ami képesítés nélküli felhasználó által vagy helytelen használat során keletkezik. 14. Technikai adatokért, lépjen kapcsolatba 15 TÁROLÁS ÉS SZÁLLÍTÁS 1. A készüléket óvatosan kell kezelni. Rezgéstől távol kell tartani és összeszerelni vagy tárolni a hűvös, száraz és jól szellőző helyen kell és tartsa távol közvetlen napsugártól. 2. Ne tartsa a készüléket közvetlenül gyúlékony, mérgező, maró vagy robbanékony anyag közelében. 3. A készüléket a következő környezeti paraméterek között kell tartani: a páratartalom legyen =<80%, a légnyomás 75kPa~106kPa között, a hőmérséklet pedig -10 C~55 C között. 4. Szállítás közben kerüljük a túlzott ütés vagy rázást. Óvatosan pakolja a készüléket. Nem fordítsa fel. 5. Ne szállítsa veszélyes anyagokkal együtt. 6. A készüléket ne tegye ki esőnek, hónak vagy közvetlen napsugárzásnak szállítás közben.

6 16 JELMAGYARÁZAT Márkajelzés B típusú rész Hagyományos készülék II. o. készülék Vigyázat! Olvassa el a mellékelt dokumentumokat! FDA minősített termék Engedélyezett képviselet az Európai Közösségben Kizárólag benti használatra Gyártás napja Gyártó Csavarja be/ ki Olvassa el a használati utasítást! CE minősített termék 14. KÖRNYEZETVÉDELEM A készülék nem tartalmaz veszélyes anyagot. Helyi szabályok szerint kell eldobni.
