1 LG Electronics Magyar Kft. 10 Budapest, Könyves Kálmán krt. 3/a. Call Center: (0640) Telefon: (061) 455 Fax: (061) 64 Az LG Electronics a folyamatos műszaki fejlesztések miatt a műszaki specifikációk változtatásának jogát előzetes értesítés nélkül fenntartja! LG KERESKEDELMI (CAC) LÉGKONDICIONÁLÓK 0 Élvezze a tiszta, nyugodt, és kényelmes életet LG légkondicionálóval! LG Légkondicionálók (CAC) Forgalmazó: EUCA01

2 LG KERESKEDELMI (CAC) LÉGKONDICIONÁLÓK 0

3 Az LG Electronics hetedik éve megszakítás nélkül világelső! Az LG légkondicionálók kiváló minőségét az egész világon elismerik. Japán tekintélyes hűtés és klímatechnikai szakfolyóirata, a JARN (Japán klímatechnikai, fűtési és hűtési hírek) ismertette, hogy az LG Electronics 00ben 4, millió készüléket értékesített, és ezzel akkor megszerezte a világelső helyet. Amikor a cég 04ben és 05ben 10 millió darabot állított elő ami első a maga nemében az azt jelentette, hogy az értékesített klímaberendezések területén hét egymást követő évben őrizte meg vezető helyét. Ez a mérföldkövet jelentő eredmény többek között a folyamatos kutatófejlesztő tevékenységnek, a termelés kiterjesztésének és a 6σ kampánynak (6 szigma minőségbiztosító rendszer) köszönhető. Az LG Electronics elkötelezett arra, hogy fejlett technológiája és a kutatásfejlesztésben elért eredményei alapján a klímatechnika területén megtartsa piacvezető helyét. LG Légkondicionálók (CAC) 02 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 03

4 Az LG környezetbarát, jövőbe mutató légkondicionálókat kínál. Az ózonpajzsot romboló feon gáz helyett alternatívaként R410a hűtőközeget, míg az egészségükért aggódókért hatékonyan sterilizáló NEOPlasma légtisztító rendszert alkalmazunk. Ezeken túlmenően az ART COOL sorozat egyedülálló formájával elnyerte a Nemzetközi Formatervezési Fórum Díjat (International Forum Design Award) és a Reddot Formatervezési Díjat. Innovatív módon növeltük a készülékek légszállítását, hogy mindemellett elérjük a világ legalacsonyabb zajszintjét, így még kellemesebb és kényelmesebb belső környezetet biztosítunk az Ön számára. Környezetvédelem 0ben Mivel a környezetvédelem iránti igény napról napra növekszik, az Európa Bizottság (EC) szabályozást dolgozott ki, mely szerint minden klímakészülékre tájékoztató címke helyezendő. Az energiafelhasználás gazdaságosságát mutató információ alapján a Vásárló könnyen megértheti az adott termék környezetbarát voltát. A Vásárlók eldönthetik, hogy azokat a termékeket vegyék meg, amelyek energiacímkéje saját elképzeléseikkel egyezik. Az energiacímke az adott készülék energiafelhasználását mutatja, melyet, különböző színnel jelölt osztályba sorolnak. A készülék energiahatékonysága hűtési üzeódban (EER tényező): A készülék energiahatékonysága fűtési üzeódban (COP tényező): Coercial LG Légkondicionálók Air Conditioners (CAC) 04 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 05

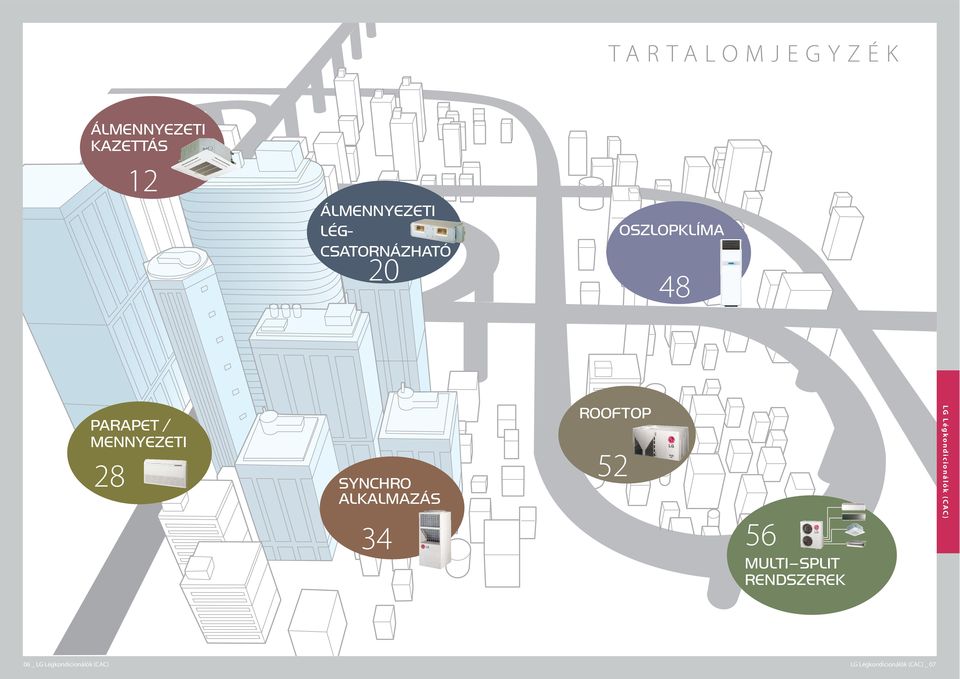

5 LG LÉGKONDICIONÁLÓK (CAC) 0 TARTALOMJEGYZÉK ÁLMENNYEZETI KAZETTÁS ÁLMENNYEZETI LÉG CSATORNÁZHATÓ OSZLOPKLÍMA 48 PARAPET / MENNYEZETI 28 SYNCHRO ALKALMAZÁS ROOFTOP MULTI SPLIT RENDSZEREK LG Légkondicionálók (CAC) 06 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 0

6 LG CAC MODELL KÍNÁLAT / 45 / 66 Rooftop Álmennyezeti kazettás UT NEC UT NEC UT NFC UT NFC UT NDC UT42 NDC UT48 NDC UT NDC Álmennyezeti légcsatornázható R0AH SC0 UB NHC UB NHC UB NGC UB NGC UB42 NRC UB48 NRC UB NRC B0 AH Parapet / mennyezeti R0AH SC0 UV NEC UV NBC UV NBC UV NBC Mennyezeti UV NKC UV42 NLC UV48 NLC UV NLC R0AH SC0 Hőszivattyús UU ULL UU UEC UU UEC UU UEC UU3 UEC UU48 UHC UU UHB UU2 UYC (.1) UU100 UC (28) Kültéri egységek DC Inverteres (1 fázisú) DC Inverteres (3 fázisú) UU UEC UU UEC UU UEC UU UEC UU UHC UU48 UYB UU UYB LG Légkondicionálók (CAC) UU3 UEC UU43 UHC UU4 UHC UU61 UHC Oszlopklíma P03AH SR1 P05AH UL2 P08AH UE1 (.1) 08 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 0

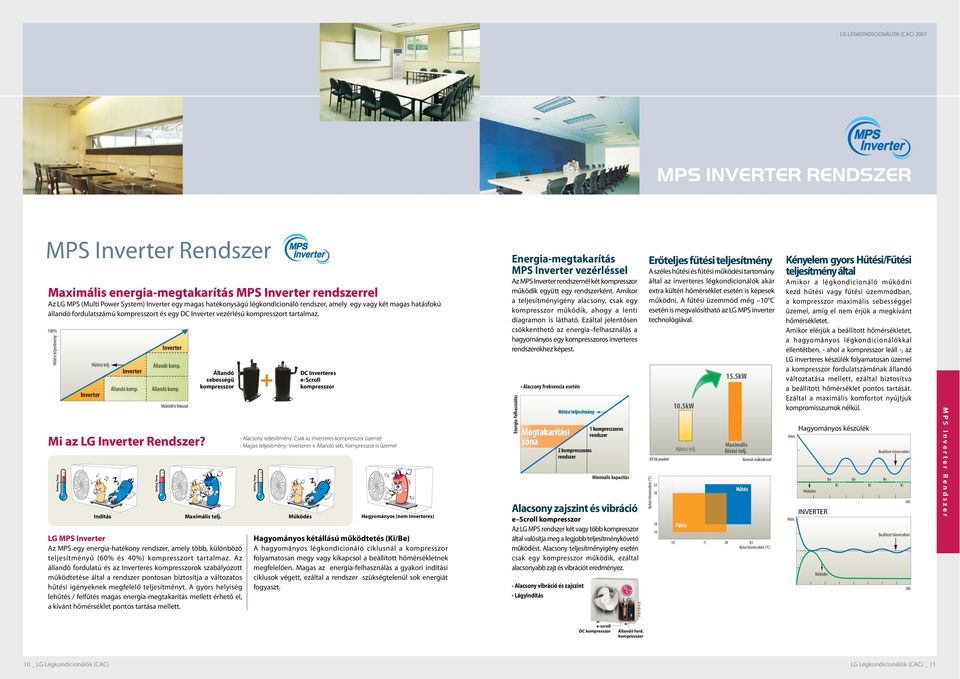

7 LG LÉGKONDICIONÁLÓK (CAC) 0 MPS INVERTER RENDSZER MPS Inverter Rendszer Maximális energiamegtakarítás MPS Inverter rendszerrel Az LG MPS (Multi Power System) Inverter egy magas hatékonyságú légkondicionáló rendszer, amely egy vagy két magas hatásfokú állandó fordulatszámú kompresszort és egy DC Inverter vezérlésű kompresszort tartalmaz. 100% i teljesítmény Inverter i telj. Mi az LG Inverter Rendszer? Indítás Inverter Állandó komp. Inverter Állandó komp. Állandó komp. Működési fokozat Állandó sebességű kompresszor Maximális telj. LG MPS Inverter Az MPS egy energiahatékony rendszer, amely több, különböző teljesítményű (% és 40%) kompresszort tartalmaz. Az állandó fordulatú és az Inverteres kompresszorok szabályozott működtetése által a rendszer pontosan biztosítja a változatos hűtési igényeknek megfelelő teljesítményt. A gyors helyiség lehűtés / felfűtés magas energiamegtakarítás mellett érhető el, a kívánt hőmérséklet pontos tartása mellett. + DC Inverteres escroll kompresszor Alacsony teljesítmény: Csak az Inverteres kompresszor üzemel Magas teljesítmény: Inverteres + Állandó seb. Kompresszor is üzemel Működés Hagyományos (nem Inverteres) Hagyományos kétállású működtetés (Ki/Be) A hagyományos légkondicionáló ciklusnál a kompresszor folyamatosan megy vagy kikapcsol a beállított hőmérsékletnek megfelelően. Magas az energiafelhasználás a gyakori indítási ciklusok végett, ezáltal a rendszer szükségtelenül sok energiát fogyaszt. Energiamegtakarítás MPS Inverter vezérléssel Az MPS Inverter rendszernél két kompresszor működik együtt egy rendszerként. Amikor a teljesítményigény alacsony, csak egy kompresszor működik, ahogy a lenti diagramon is látható. Ezáltal jelentősen csökkenthető az energia felhasználás a hagyományos egy kompresszoros inverteres rendszerekhez képest. Energiafelhasználás Alacsony frekvencia esetén Megtakarítási zóna i teljesítmény 2 kompresszoros rendszer Alacsony zajszint és vibráció e Scroll kompresszor Az LG MPS rendszer két vagy több kompresszor által valósítja meg a legjobb teljesítménykövető működést. Alacsony teljesítményigény esetén csak egy kompresszor működik, ezáltal alacsonyabb zajt és vibrációt eredményez. Alacsony vibráció és zajszint Lágyindítás 1 kompresszoros rendszer Minimális kapacitás Erőteljes fűtési teljesítmény A széles hűtési és fűtési működési tartomány által az inverteres légkondicionálók akár extra kültéri hőmérséklet esetén is képesek működni. A fűtési üzeód még 10 C esetén is megvalósítható az LG MPS inverter technológiával. Beltéri hőmérséklet ( C) UT model 10 i telj. 1 Maximális fűtési telj. Normál működésnél Külső hőmérséklet ( C) Kényelem gyors i/i teljesítmény által Amikor a légkondicionáló működni kezd hűtési vagy fűtési üzeódban, a kompresszor maximális sebességgel üzemel, amíg el nem érjük a megkívánt hőmérsékletet. Amikor elérjük a beállított hőmérsékletet, a hagyományos légkondicionálókkal ellentétben, ahol a kompresszor leáll, az LG inverteres készülék folyamatosan üzemel a kompresszor fordulatszámának állandó változtatása mellett, ezáltal biztosítva a beállított hőmérséklet pontos tartását. Ezáltal a maximális komfortot nyújtjuk kompromisszumok nélkül. Hőm. Hőm. Hagyományos készülék Működés INVERTER Működés Beállított hőmérséklet Be Be Be Ki Ki Ki Idő Beállított hőmérséklet Idő MPS Inverter Rendszer escroll DC kompresszor Állandó ford. kompresszor 10 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 11

8 LG LÉGKONDICIONÁLÓK (CAC) 0 ÁLMENNYEZETI KAZETTÁS TÍPUS ÁLMENNYEZETI KAZETTÁS TÍPUS Csökkenti az allergiás tüneteket, a port és a kellemetlen szagokat. PLASMA légtisztító rendszer Az LG által kifejlesztett egyedülálló PLASMA légtisztító rendszer nemcsak a mikroszkopikus szennyezőanyagokat és a port szűri ki, de eltávolítja a háztartási atkákat, pollent, és állati szőrt is, megakadályozva ezzel az allergiás megbetegedések (pl. asztma) kialakulását. Ezen szűrő által Ön éveken keresztül tudja majd élvezni a tiszta, friss levegőt, amit egyszerűen vízben kimosva regenerálhat, ezáltal pénzt takaríthat meg. Légmennyiség szabályzás a mennyezet magasságának függvényében A beltéri egység ventilátorának szabályozását olyan algoritmussal végzik, amely figyelembe veszi a helyiség belmagasságát. Az LG Álmennyezeti Kazettás készülékei széles körben alkalmazhatók. Elsősorban professzionális felhasználása terjedt el. Számos helyre felszerelhető: éttermekbe, szállodákba, irodákba, konferenciatermekbe. A készülék attraktív megjelenésű, és számos különlegességet tartalmaz. A négy befúvó lamella a tér minden irányában egyenletesen osztja el a hűvös levegőt. Porszemek Szennyezett levegő Szagok Ionizátor +KV töltés Porszem elektromos töltéssel Fotokatalitikus bevonatú háló Szagmolekula Tisztított friss levegő Generált plazma Két termisztoros szabályozás Jelentős hőmérsékletkülönbség léphet fel a készülék által mért, és a helyiség valós hőmérséklete között. A kéttermisztoros szabályozás lehetővé teszi a kettő együttes figyelembevételét, és lehetőséget kínál a tetszőleges hőmérséklet megválasztására. Az LCD kijelzős vezetékes távirányító oldalán levő csúszókapcsolóval kijelölhető, melyik termisztor szabályozza a készüléket (az egyik termisztor a készülékben, a másik a vezetékes távirányítóban van). Választó kapcsoló Alacsony Átlagos Magas Beépítés normál belmagasságú helyiségbe Üzemviszonyok Alacsony belmagasság: h < 2,4 m A készülék a standard fordulatszámnál lassabban jár Átlagos belmagasság: h ~ 2, m A készülék standard légmennyiséget szállít Magas helyiség: h > 3 m A készülék standard légmennyiségnél többet szállít Beépítés magas helyiségbe Álmennyezeti kazettás típus _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 13

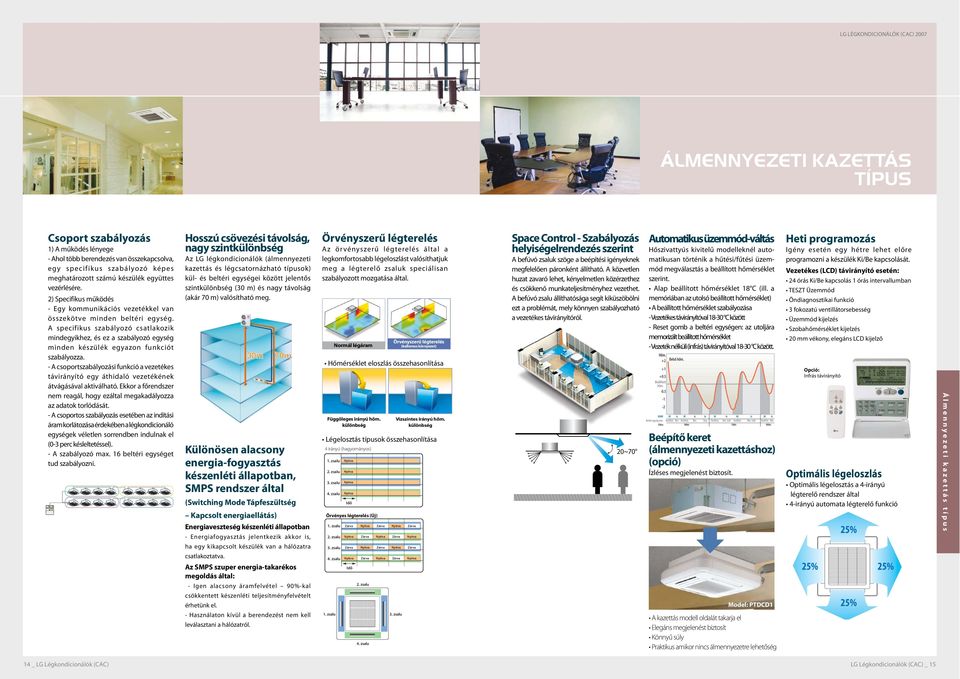

9 LG LÉGKONDICIONÁLÓK (CAC) 0 ÁLMENNYEZETI KAZETTÁS TÍPUS Csoport szabályozás 1) A működés lényege Ahol több berendezés van összekapcsolva, egy specifikus szabályozó képes meghatározott számú készülék együttes vezérlésére. 2) Specifikus működés Egy kounikációs vezetékkel van összekötve minden beltéri egység. A specifikus szabályozó csatlakozik mindegyikhez, és ez a szabályozó egység minden készülék egyazon funkciót szabályozza. A csoportszabályozási funkció a vezetékes távirányító egy áthidaló vezetékének átvágásával aktiválható. Ekkor a főrendszer nem reagál, hogy ezáltal megakadályozza az adatok torlódását. A csoportos szabályozás esetében az indítási áram korlátozása érdekében a légkondicionáló egységek véletlen sorrendben indulnak el (03 perc késleltetéssel). A szabályozó max. 16 beltéri egységet tud szabályozni. Hosszú csövezési távolság, nagy szintkülönbség Az LG légkondicionálók (álmennyezeti kazettás és légcsatornázható típusok) kül és beltéri egységei között jelentős szintkülönbség ( m) és nagy távolság (akár 0 m) valósítható meg. Különösen alacsony energiafogyasztás készenléti állapotban, SMPS rendszer által (Switching Mode Kapcsolt energiaellátás) Energiaveszteség készenléti állapotban Örvényszerű légterelés Az örvényszerű légterelés által a legkomfortosabb légeloszlást valósíthatjuk meg a légterelő zsaluk speciálisan szabályozott mozgatása által. Hőmérséklet eloszlás összehasonlítása 1. zsalu 2. zsalu 3. zsalu 4. zsalu 1. zsalu Normál légáram Függőleges irányú hőm. különbség Légelosztás típusok összehasonlítása 4 irányú (hagyományos) Nyitva Nyitva Nyitva Nyitva Idő Örvényes légterelés (Új) Zárva Nyitva Zárva Örvényszerű légterelés (kellemes környezet) Vízszintes irányú hőm. különbség Nyitva Zárva Space Control Szabályozás helyiségelrendezés szerint A befúvó zsaluk szöge a beépítési igényeknek megfelelően páronként állítható. A közvetlen huzat zavaró lehet, kényelmetlen közérzethez és csökkenő munkateljesítményhez vezethet. A befúvó zsalu állíthatósága segít kiküszöbölni ezt a problémát, mely könnyen szabályozható a vezetékes távirányítóról. ~0 Automatikus üzeódváltás Hőszivattyús kivitelű modelleknél automatikusan történik a hűtési/fűtési üzeód megválasztás a beállított hőmérséklet szerint. Alap beállított hőmérséklet C (ill. a memóriában az utolsó beállított hőmérséklet) A beállított hőmérséklet szabályozása Vezetékes távirányítóval C között Reset gomb a beltéri egységen: az utoljára memorizált beállított hőmérséklet Vezeték nélküli (infrás) távirányítóval C között. Beépítő keret (álmennyezeti kazettáshoz) (opció) Ízléses megjelenést biztosít. Heti programozás Igény esetén egy hétre lehet előre programozni a készülék Ki/Be kapcsolását. Vezetékes (LCD) távirányító esetén: órás Ki/Be kapcsolás 1 órás intervallumban TESZT Üzeód Öndiagnosztikai funkció 3 fokozatú ventillátorsebesség Üzeód kijelzés Szobahőmérséklet kijelzés vékony, elegáns LCD kijelző Opció: Infrás távirányító Optimális légeloszlás Optimális légelosztás a 4irányú légterelő rendszer által 4irányú automata légterelő funkció Álmennyezeti kazettás típus Energiafogyasztás jelentkezik akkor is, 2. zsalu Nyitva Zárva Nyitva Zárva Nyitva ha egy kikapcsolt készülék van a hálózatra csatlakoztatva. Az SMPS szuper energiatakarékos megoldás által: 3. zsalu 4. zsalu Zárva Nyitva Idő Nyitva Zárva Zárva Nyitva Open Nyitva Zárva Zárva Nyitva Igen alacsony áramfelvétel 0%kal 2. zsalu csökkentett készenléti teljesítményfelvételt érhetünk el. Model: PTDCD1 Használaton kívül a berendezést nem kell leválasztani a hálózatról. 1. zsalu 4. zsalu 3. zsalu A kazettás modell oldalát takarja el Elegáns megjelenést biztosít Könnyű súly Praktikus amikor nincs álmennyezetre lehetőség 14 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _

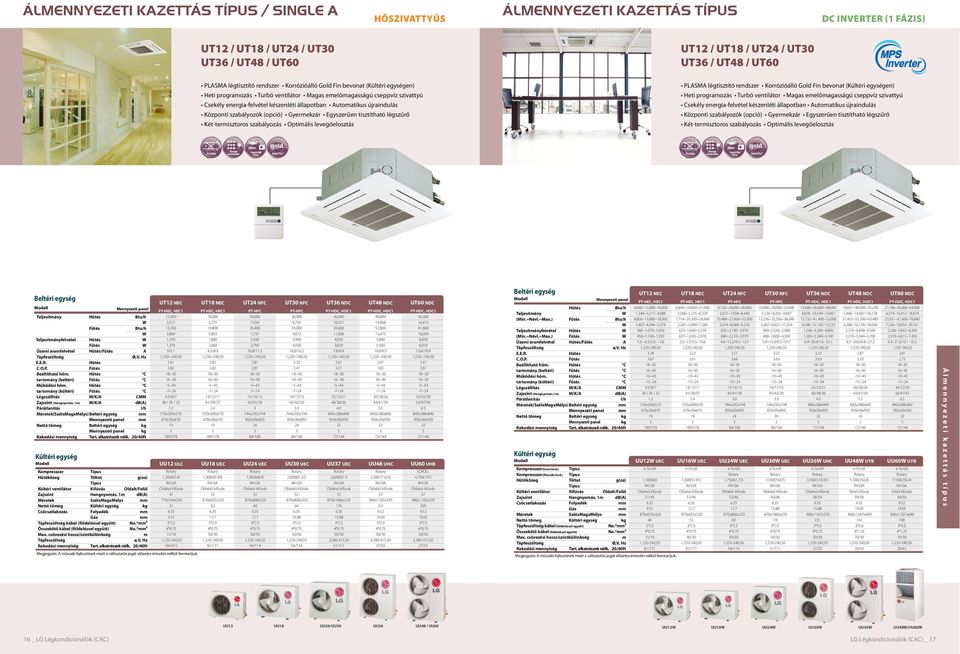

10 ÁLMENNYEZETI KAZETTÁS TÍPUS / SINGLE A HŐSZIVATTYÚS ÁLMENNYEZETI KAZETTÁS TÍPUS DC INVERTER (1 FÁZIS) UT / UT / UT / UT UT / UT48 / UT UT / UT / UT / UT UT / UT48 / UT PLASMA légtisztító rendszer Korrózióálló Gold Fin bevonat (Kültéri egységen) Heti programozás Turbó ventilátor Magas emelőmagasságú cseppvíz szivattyú Csekély energiafelvétel készenléti állapotban Automatikus újraindulás Központi szabályozók (opció) Gyermekzár Egyszerűen tisztítható légszűrő Kéttermisztoros szabályozás Optimális levegőelosztás PLASMA légtisztító rendszer Korrózióálló Gold Fin bevonat (Kültéri egységen) Heti programozás Turbó ventilátor Magas emelőmagasságú cseppvíz szivattyú Csekély energiafelvétel készenléti állapotban Automatikus újraindulás Központi szabályozók (opció) Gyermekzár Egyszerűen tisztítható légszűrő Kéttermisztoros szabályozás Optimális levegőelosztás Beltéri egység Mennyezeti panel Teljesítmény Teljesítményfelvétel Üzemi áramfelvétel / A Ø,V, Hz E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C Légszállítás M/K/A CMM Zajszint (Hangnyomás, 1m) M/K/A db(a) I/h Méretek(SzélxMagxMélys) Beltéri egység Mennyezeti panel Nettó tömeg Beltéri egység kg Mennyezeti panel kg Rakodási mennyiség Tart. alkatrészek nélk. /40ft Kültéri egység Kompresszor Hűtőközeg Töltet g(oz) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) Méretek SzélxMagxMélys Nettó tömeg Kültéri egység kg Csőcsatlakozás Folyadék Gáz kábel (földeléssel együtt) No.*2 Összekötő kábel (földeléssel együtt) No.*2 csövezési hossz/szintkülönbség m ø,v, Hz Rakodási mennyiség Tart. alkatrészek nélk. /40ft UT NEC PTHEC, HEC1,000 3,51 13,0 3,86 1,0 1, 5/ 1,2~0, ~ 16~ 5~43 ~.5/8/ / / x26x50 xx 1 3 / UU ULC 1,0(42.4) 4 0x540x * 4*0.5 /10 1,20,50 144/3 Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. UT NEC UT NFC UT NFC UT NDC UT48 NDC UT NDC PTHEC, HEC1,000 5, 1,800 5,803 1,880 2,0 8.3/8. 1,2~0, ~ 16~ 5~43 ~ 13//11 41/3/ x26x50 xx 1 3 / UU UEC 1,0(45.0) 80x655x0. 3* 4*0.5 50/ 1,20,50 81/11 PTHFC,000,034 26,400,3 2,500 2, /11.2 1,2~0, ~ 16~ 5~43 ~ /14/13 43/41/3 3 44x22x44 850xx /168 UU UEC 1,50(68.) 80x800x0. 3* 4*0.5 50/ 1,20,50 54/114 PTHFC,000 8,2,000,62 3,0 4,0.8/1 1,2~0, ~ 16~ 5~43 ~ 1/1/ 45/42/3 44x22x44 850xx /168 UU UEC 2,0(81.3) 53 80x800x * 4*0.5 50/ 1,20,50 54/114 PTHDC, HDC1,000 10,551 3,0 11,6 4,050 3,6.8/. 1,2~0, ~ 16~ 5~43 ~ /23/ 40// 840x288x840 50xx50 5 2/144 UU3 UEC 2,0(2.1) 80x10x * 4*0.5 50/ 3,04,50 51/111 PTHDC, HDC1 14,068,800,45 5,840 5, /.5 1,2~0, ~ 16~ 5~43 ~ /28/26 43/41/3 840x288x840 50xx50 5 2/144 UU48 UHC 3,0 (116.4) 5 00x1165x * 4*0.5 50/ 3,04,50 2/55 PTHDC, HDC1 16,413 61,0,054 6,8 6, /10. 1,2~0, ~ 16~ 5~43 ~ 34// 50/4/43 840x288x840 50xx50 5 2/144 UU UHB SCROLL 4,00(1) 5 00x1165x * 4*0.5 50/ 3,04,50 2/55 Beltéri egység Mennyezeti panel Teljesítmény (~~) Teljesítményfelvétel (~~) Üzemi áramfelvétel / A ø,v, Hz E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C Légszállítás M/K/A CMM Zajszint (Hangnyomás,1m) M/K/A db(a) I/h Méretek(SzélxMagxMélys) Beltéri egység Mennyezeti panel Nettó tömeg Beltéri egység kg Mennyezeti panel kg Rakodási mennyiség Tart. alkatrészek nélk. /40ft Kültéri egység Kompresszor(Inverteres) Kompresszor(Állandó ford.) Hűtőközeg Töltet g(oz) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) Csőcsatlakozás Folyadék Gáz Méretek SzélxMagxMélys Nettó tömeg Kültéri egység kg kábel (földeléssel együtt) No.*2 Összekötő kábel (földeléssel együtt) No.*2 csövezési hossz/szintkülönbség m Ø,V, Hz Rakodási mennyiség Tart. alkatrészek nélk. /40ft UT NEC PTHEC, HEC1 4,0~,000~16,000 1,348~3,51~4,688 4,800~13,800~,000 1,40~4,044~5, 0~1,00~1, ~1,100~1,0 1.6 ~/2.0 ~ 1,20, ~ 16~ 10~43 ~.5/8/ / / x26x50 xx 1 3 / UU UEC escroll 1,100(40) 51/45. 80x655x0 46 3* 4*0.5 /10 1,20,50 81/11 Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. UT NEC UT NFC UT NFC UT NDC UT48 NDC UT NDC PTHEC, HEC1 6,840~,000~,0 2,006~5,~6,,14~,0~,840 2,261~5,4~, ~1,640~2, 62~1,650~2, ~.5/~10.6 1,20, ~ 16~ 10~43 ~ 13//11 41/3/ x26x50 xx 1 3 / UU UEC escroll 1,500(.1) 51/45. 80x655x0 3* 4*0.5 40/ 1,20,50 81/11 PTHFC,0~,000~28,800 2,61~,034~8,440 10,488~2,0~,000 3,04~8,08~, 8~2,10~2,0 840~2,0~3,00 ~1/~13. 1,20, ~ 16~ 10~43 ~ /14/13 43/41/3 44x22x44 850xx /168 UU UEC escroll 1,50(61.2) /46. 80x800x0 6 3* 4*0.5 50/ 1,20,50 54/114 PTHFC 10,640~28,000~,0 3,0~8,5~,84,2~,0~,640 3,58~,43~11,3 6~2,550~2,80 88~2,0~4,500 5.~1/~1. 1,20, ~ 16~ 10~43 ~ 1/1/ 45/42/3 44x22x44 850xx /168 UU UEC escroll 2,100() 50/ x10x0 16 3* 4*0.5 50/ 1,20,50 51/111 PTHDC, HDC1 13,680~,000~ 4,028~10,54~14,06,~41,400~53,000 4,58~,1~,5 1,6~3,280~4,800 1,26~3,340~5,100 6.~./.6~23.1 1,20, ~ 16~ 10~43 ~ /23/ 40// 840x288x840 50xx50 5 2/144 UU UHC escroll 3,500(5) 58/ x1165x 231 3*5.0 4*0.5 50/ 1,20,50 2/55 PTHDC, HDC1,65~~55,0 5,468~14,06~16,,455~55,0~63,480 6,288~16,~,4 2,5~4,88~5,500 2,~5,044~5,00 ~26.6/8.6~2.3 1,20,50 0 ~ 16~ 10~43 ~ /28/26 43/41/3 840x288x840 50xx50 5 2/144 UU48 UYB escroll,100(0.4) Felső kifúvás 5/ x1,50x 142 3*5.0 4*1. 0/ 1,20,50 /42 PTHDC, HDC1,66~~64,400 6,3~16,4~,84,031~61,0~0,840,3~,054~,61 2,566~5,8~6,500 2,10~6,613~,450.3~31.3/~3 1,20, ~ 16~ 10~43 ~ 34// 50/4/43 840x288x840 50xx50 5 2/144 UU UYB escroll,100(0.4) Felső kifúvás 5/ x1,50x 148 3*5.0 4*1. 0/ 1,20,50 /42 Álmennyezeti kazettás típus UU UU UU/UU UU UU48 / UU UU UU UU UU UU UU48/UU 16 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 1

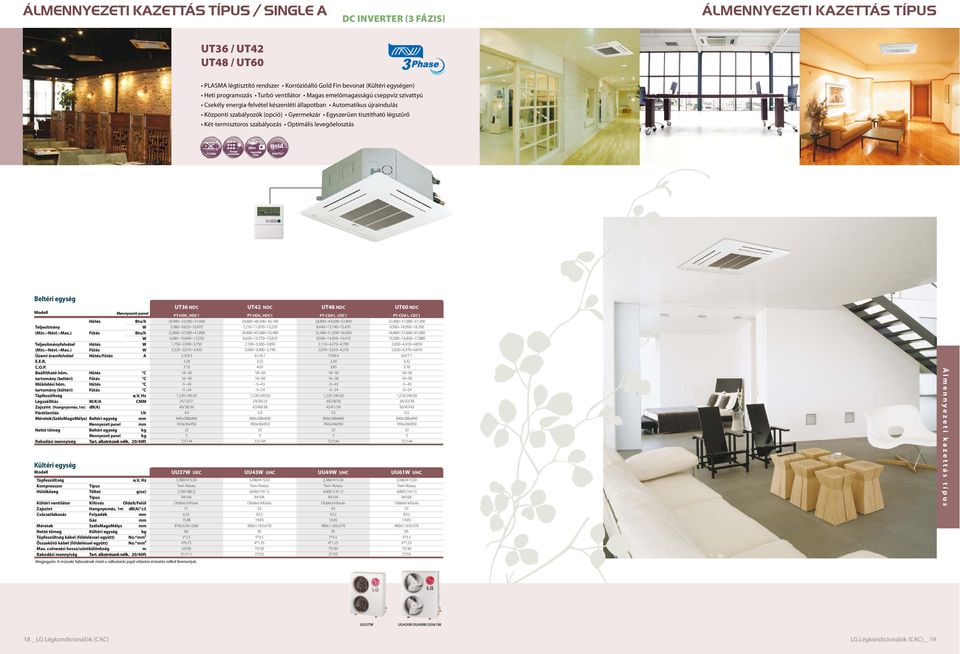

11 ÁLMENNYEZETI KAZETTÁS TÍPUS / SINGLE A DC INVERTER (3 FÁZIS) ÁLMENNYEZETI KAZETTÁS TÍPUS UT / UT42 UT48 / UT PLASMA légtisztító rendszer Korrózióálló Gold Fin bevonat (Kültéri egységen) Heti programozás Turbó ventilátor Magas emelőmagasságú cseppvíz szivattyú Csekély energiafelvétel készenléti állapotban Automatikus újraindulás Központi szabályozók (opció) Gyermekzár Egyszerűen tisztítható légszűrő Kéttermisztoros szabályozás Optimális levegőelosztás Beltéri egység Mennyezeti panel Teljesítmény (~~) Teljesítményfelvétel (~~) Üzemi áramfelvétel / A E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C ø,v, Hz Légszállítás M/K/A CMM Zajszint (Hangnyomás,1m) db(a) I/h Méretek(SzélxMagxMélys) Beltéri egység Mennyezeti panel Nettó tömeg Beltéri egység kg Mennyezeti panel kg Rakodási mennyiség Tart. alkatrészek nélk. /40ft Kültéri egység ø,v, Hz Kompresszor Hűtőközeg Töltet g(oz) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) ±3 Csőcsatlakozás Folyadék Gáz Méretek SzélxMagxMélys Nettó tömeg Kültéri egység kg kábel (földeléssel együtt) No.*2 Összekötő kábel (földeléssel együtt) No.*2 csövezési hossz/szintkülönbség m Rakodási mennyiség Tart. alkatrészek nélk. /40ft UT NDC PTHDC, HDC1,400~,500~3,400 5,80~,8~10,0 22,800~3,000~41,800 6,680~10,840~,0 1,50~2,0~3,50 2,0~3,010~3,4 / 8 ~ 16~ 5~43 5~ 1,20,50 /23/ 40// 840x288x840 50xx50 5 2/144 UU3 UEC 3,0/4,50 Twin 2,500 (8) x0x1,0 80 5* 4*0.5 50/ 51/111 UT42 NDC PTHDC, HDC1,0~40,500~45,100,0~11,80~13,2 2,400~4,000~53,00 8,6~13,0~,810 2,100~3,500~3,850 2,040~3,400~3,40 / 2 2 ~ 16~ 5~43 5~ 1,20,50 2/26/23 42/40/ x288x840 50xx50 5 2/144 UU43 UHC 3,0/4,50 Twin 4,000 (141.1) x1,165x 5 5* 4*1. 5/ 2/55 UT48 NDC PTCDA1, CDC1 28,800~45,000~,800 8,440~13,10~,40,400~51,000~,500~14,50~16,410 2,110~4,~4,00 2,00~3,~4,310.0/ ~ 16~ 5~43 5~ 1,20,50 /28/26 43/41/3 840x288x840 50xx50 5 2/144 UU4 UHC 3,0/4,50 Twin 4,000 (141.1) x1,165x 5 5* 4*1. 5/ 2/55 UT NDC PTCDA1, CDC1,400~51,000~5,0,500~14,50~16, 34,800~5,0~61,000 10,0~16,850~1,880 2,650~4,410~4,850 2,6~4,~4, / ~ 16~ 5~43 5~ 1,20,50 34// 50/4/43 840x288x840 50xx50 5 2/144 UU61 UHC 3,0/4,50 Twin 4,000 (141.1) x1,165x 5 5* 4*1. 5/ 2/55 Álmennyezeti kazettás típus Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. UU3 UU43/UU4/UU61 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 1

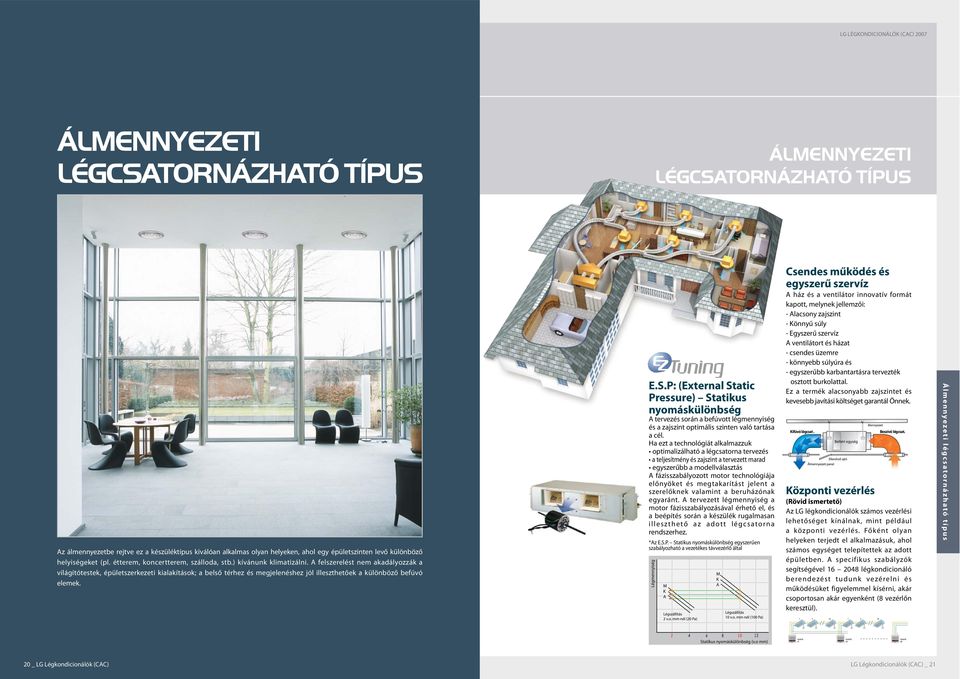

12 LG LÉGKONDICIONÁLÓK (CAC) 0 ÁLMENNYEZETI LÉGCSATORNÁZHATÓ TÍPUS ÁLMENNYEZETI LÉGCSATORNÁZHATÓ TÍPUS Az álmennyezetbe rejtve ez a készüléktípus kiválóan alkalmas olyan helyeken, ahol egy épületszinten levő különböző helyiségeket (pl. étterem, koncertterem, szálloda, stb.) kívánunk klimatizálni. A felszerelést nem akadályozzák a világítótestek, épületszerkezeti kialakítások; a belső térhez és megjelenéshez jól illeszthetőek a különböző befúvó elemek. E.S.P: (External Static Pressure) Statikus nyomáskülönbség A tervezés során a befúvott légmennyiség és a zajszint optimális szinten való tartása a cél. Ha ezt a technológiát alkalmazzuk optimalizálható a légcsatorna tervezés a teljesítmény és zajszint a tervezett marad egyszerűbb a modellválasztás A fázisszabályozott motor technológiája előnyöket és megtakarítást jelent a szerelőknek valamint a beruházónak egyaránt. A tervezett légmennyiség a motor fázisszabályozásával érhető el, és a beépítés során a készülék rugalmasan illeszthető az adott légcsatorna rendszerhez. *Az E.S.P. Statikus nyomáskülönbség egyszerűen szabályozható a vezetékes távvezérlő által Csendes működés és egyszerű szervíz A ház és a ventilátor innovatív formát kapott, melynek jellemzői: Alacsony zajszint Könnyű súly Egyszerű szervíz A ventilátort és házat csendes üzemre könnyebb súlyúra és egyszerűbb karbantartásra tervezték osztott burkolattal. Ez a termék alacsonyabb zajszintet és kevesebb javítási költséget garantál Önnek. Kifúvó légcsat. Beszívó légcsat. Központi vezérlés (Rövid ismertető) Az LG légkondicionálók számos vezérlési lehetőséget kínálnak, mint például a központi vezérlés. Főként olyan helyeken terjedt el alkalmazásuk, ahol számos egységet telepítettek az adott épületben. A specifikus szabályzók segítségével légkondicionáló berendezést tudunk vezérelni és működésüket figyeleel kísérni, akár csoportosan akár egyenként (8 vezérlőn keresztül). Álmennyezeti légcsatornázható típus _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _

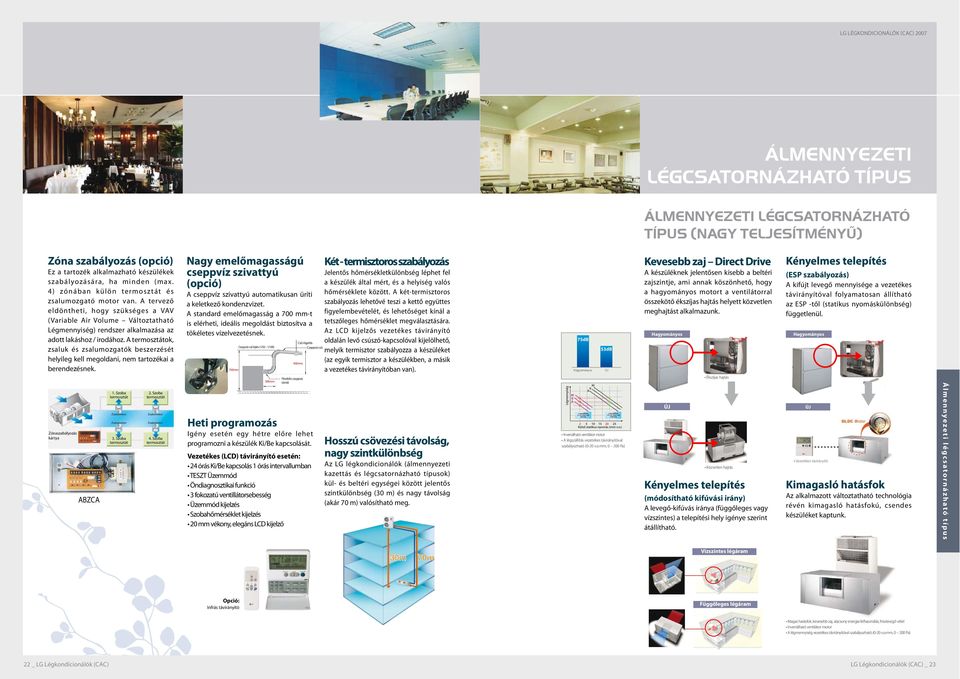

13 LG LÉGKONDICIONÁLÓK (CAC) 0 ÁLMENNYEZETI LÉGCSATORNÁZHATÓ TÍPUS ÁLMENNYEZETI LÉGCSATORNÁZHATÓ TÍPUS (NAGY TELJESÍTMÉNYŰ) Zóna szabályozás (opció) Ez a tartozék alkalmazható készülékek szabályozására, ha minden (max. 4) zónában külön termosztát és zsalumozgató motor van. A tervező eldöntheti, hogy szükséges a VAV (Variable Air Volume Változtatható Légmennyiség) rendszer alkalmazása az adott lakáshoz / irodához. A termosztátok, zsaluk és zsalumozgatók beszerzését helyileg kell megoldani, nem tartozékai a berendezésnek. Zónaszabályozás kártya ABZCA 1. Szoba termosztát Zsalumotor Zsalumotor 3. Szoba termosztát 2. Szoba termosztát Zsalumotor Zsalumotor 4. Szoba termosztát Nagy emelőmagasságú cseppvíz szivattyú (opció) A cseppvíz szivattyú automatikusan üríti a keletkező kondenzvizet. A standard emelőmagasság a 00 t is elérheti, ideális megoldást biztosítva a tökéletes vízelvezetésnek. 00 Cseppvízcső lejtés (1/50 1/100) 0 Flexibilis cseppvíz tömlő Cső rögzítés Cseppvíz cső 450 Heti programozás Igény esetén egy hétre előre lehet programozni a készülék Ki/Be kapcsolását. Vezetékes (LCD) távirányító esetén: órás Ki/Be kapcsolás 1 órás intervallumban TESZT Üzeód Öndiagnosztikai funkció 3 fokozatú ventillátorsebesség Üzeód kijelzés Szobahőmérséklet kijelzés vékony, elegáns LCD kijelző Két termisztoros szabályozás Jelentős hőmérsékletkülönbség léphet fel a készülék által mért, és a helyiség valós hőmérséklete között. A kéttermisztoros szabályozás lehetővé teszi a kettő együttes figyelembevételét, és lehetőséget kínál a tetszőleges hőmérséklet megválasztására. Az LCD kijelzős vezetékes távirányító oldalán levő csúszókapcsolóval kijelölhető, melyik termisztor szabályozza a készüléket (az egyik termisztor a készülékben, a másik a vezetékes távirányítóban van). Hosszú csövezési távolság, nagy szintkülönbség Az LG légkondicionálók (álmennyezeti kazettás és légcsatornázható típusok) kül és beltéri egységei között jelentős szintkülönbség ( m) és nagy távolság (akár 0 m) valósítható meg. 5dB Hagyományos 53dB Invertálható ventilátor motor A légszállítás vezetékes távirányítóval szabályozható (0 v.o., 0 0 Pa) ÚJ Kevesebb zaj Direct Drive A készüléknek jelentősen kisebb a beltéri zajszintje, ami annak köszönhető, hogy a hagyományos motort a ventilátorral összekötő ékszíjas hajtás helyett közvetlen meghajtást alkalmazunk. Hagyományos ÚJ Ékszíjas hajtás Közvetlen hajtás Kényelmes telepítés (módosítható kifúvási irány) A levegőkifúvás iránya (függőleges vagy vízszintes) a telepítési hely igénye szerint átállítható. Kényelmes telepítés (ESP szabályozás) A kifújt levegő mennyisége a vezetékes távirányítóval folyamatosan állítható az ESP től (statikus nyomáskülönbség) függetlenül. Hagyományos ÚJ Vezetékes távirányító Kimagasló hatásfok Az alkalmazott változtatható technológia révén kimagasló hatásfokú, csendes készüléket kaptunk. Álmennyezeti légcsatornázható típus Vízszintes légáram Opció: Infrás távirányító Függőleges légáram Magas hatásfok, kevesebb zaj, alacsony energiafelhasználás, frisslevegő vétel Invertálható ventilátor motor A légmennyiség vezetékes távirányítóval szabályozható (0 v.o., 0 0 Pa) 22 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 23

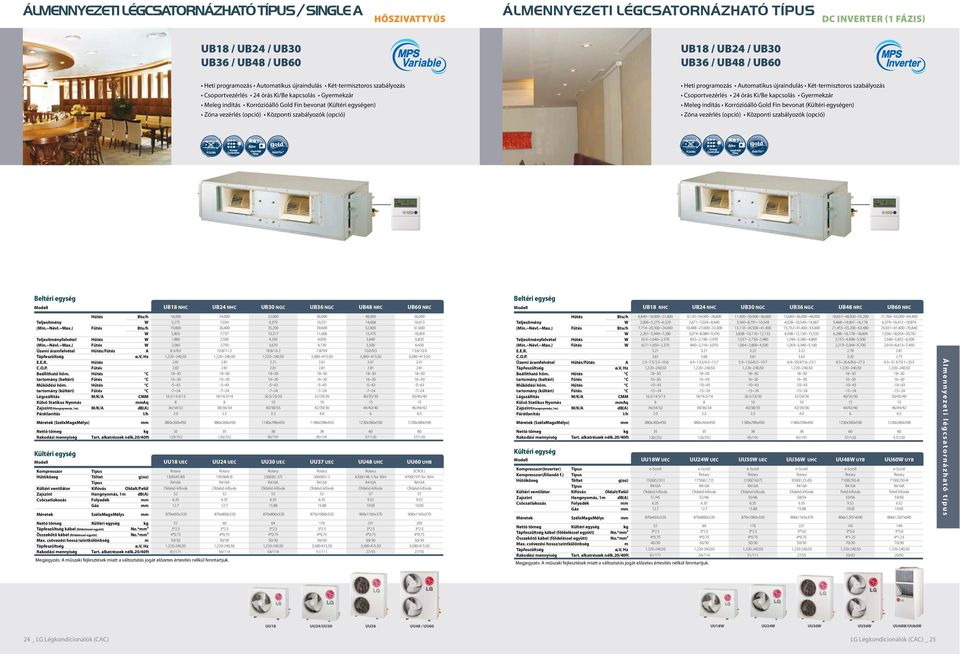

14 ÁLMENNYEZETI LÉGCSATORNÁZHATÓ TÍPUS / SINGLE A HŐSZIVATTYÚS ÁLMENNYEZETI LÉGCSATORNÁZHATÓ TÍPUS DC INVERTER (1 FÁZIS) UB / UB / UB UB / UB48 / UB UB / UB / UB UB / UB48 / UB Heti programozás Automatikus újraindulás Kéttermisztoros szabályozás Csoportvezérlés órás Ki/Be kapcsolás Gyermekzár Meleg indítás Korrózióálló Gold Fin bevonat (Kültéri egységen) Zóna vezérlés (opció) Központi szabályozók (opció) Heti programozás Automatikus újraindulás Kéttermisztoros szabályozás Csoportvezérlés órás Ki/Be kapcsolás Gyermekzár Meleg indítás Korrózióálló Gold Fin bevonat (Kültéri egységen) Zóna vezérlés (opció) Központi szabályozók (opció) Beltéri egység UB NHC UB NHC UB NGC UB NGC UB48 NRC UB NRC Beltéri egység UB NHC UB NHC UB NGC UB NGC UB48 NRC UB NRC Teljesítmény (~~) Teljesítményfelvétel (~~) Üzemi áramfelvétel / A ø,v, Hz E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C Légszállítás M/K/A CMM Külső Statikus Nyomás Aq Zajszint(Hangnyomás,1m) M/K/A db(a) I/h Méretek (SzélxMagxMélys) Nettó tömeg kg Rakodási mennyiség Tart. alkatrészek nélk. /40ft Kültéri egység,000 5, 1,800 5,803 1,880 2,0 8.3/8. 1,2~0, ~ 16~ 5~43 ~ 1/1/13 8 /34/ x2x450 0/2 UU UEC,000,034 26,400,3 2,500 2, /11.2 1,2~0, ~ 16~ 5~43 ~ /1/14 8 //34 880x2x450 0/2 UU UEC Kompresszor Hűtőközeg Töltet g(oz) 10(45.0) 0(68.) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) Csőcsatlakozás Folyadék Gáz.. Méretek SzélxMagxMélys 80x655x0 80x800x0 Nettó tömeg Kültéri egység kg kábel (földeléssel együtt) No.*2 3* 3* Összekötő kábel (földeléssel együtt) No.*2 4*0.5 4*0.5 csövezési hossz/szintkülönbség m 50/ 50/ ø,v, Hz 1,20,50 1,20,50 Rakodási mennyiség Tart. alkatrészek nélk. /40ft 81/11 54/114 Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk.,000,3,0 10,31 4,0 3,.8/1 1,2~0, ~ 16~ 5~43 ~ 2/23/ 10 40// 10x28x450 5/11 UU UEC (81.3) x800x0 64 3* 4*0.5 50/ 1,20,50 54/114,000 10,551 3,0 11,6 4,050 4,1.8/. 3,0~4, ~ 16~ 5~43 ~ /2/ /3/ 10x28x450 5/11 UU3 UEC 20(2.1).88 80x10x0 16 3* 4*0.5 50/ 3,04,50 51/111 14,068,800,45 5,840 5, /.5 3,0~4, ~ 16~ 5~43 ~ 40// 44/42/40 6 x0x50 5/0 UU48 UHC 40(14) for m x1165x 231 3* 4*0.5 50/ 3,04,50 2/55 16,413 61,0,054 6,8 6,4 13.6/10. 3,0~4, ~ 16~ 5~43 ~ 50/45/40 46/44/42 x0x50 5/0 UU UHB SCROLL 400(1) for m x1165x 5 3* 4*0.5 50/ 3,04,50 2/55 Teljesítmény (~~) Teljesítményfelvétel (~~) E.E.R. C.O.P. Üzemi áramfelvétel / A ø,v, Hz Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C Légszállítás M/K/A CMM Külső Statikus Nyomás Aq Zajszint(Hangnyomás,1m) M/K/A db(a) I/h Méretek (SzélxMagxMélys) Nettó tömeg kg Rakodási mennyiség Tart. alkatrészek nélk. /40ft Kültéri egység 6,840~,000~,0 2,006~5,~6,,14~,0~,840 2,261~5,4~, ~1,640~2, 62~1,650~2, ~.5/~10.6 1,2~0,50 ~ 16~ 10~43 ~ 1/1/13 8 /34/ x2x450 0/2 UU UEC,0~,000~28,800 2,61~,034~8,440 10,488~2,0~,000 3,04~8,08~, 8~2,10~2,0 840~2,0~3, ~1/~13. 1,2~0,50 ~ 16~ 10~43 ~ /1/14 8 //34 880x2x450 0/2 UU UEC Kompresszor(Inverter) escroll escroll Kompresszor(Állandó f.) Hűtőközeg Töltet g(oz) 00(.1) 0(61.2) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) 51/45 /46 Csőcsatlakozás Folyadék Gáz.. Méretek SzélxMagxMélys 80x655x0 80x800x0 Nettó tömeg Kültéri egység kg 6 kábel (földeléssel együtt) No.*2 3* 3* Összekötő kábel (földeléssel együtt) No.*2 4*0.5 4*0.5 csövezési hossz/szintkülönbség m 40/ 50/ ø,v, Hz 1,20,50 1,20,50 Rakodási mennyiség Tart. alkatrészek nélk. /40ft 81/11 54/114 Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. 11,400~,000~,000 3,340~8,1~10,54 13,110~34,500~41,400 3,8~10,110~,1 1,03~2,~2,80 1,064~2,800~4, ~1/~1. 1,2~0,50 ~ 16~ 10~43 ~ 2/23/ 10 40// 10x28x450 5/11 UU UEC escroll 00() 50/ x10x0 16 3* 4*0.5 50/ 1,20,50 51/111 13,680~,000~ 4,028~10,54~14,06,~41,400~53,000 4,58~,1~,5 1,6~3,280~4,800 1,26~3,340~5, ~./.6~23.1 1,2~0,50 ~ 16~ 10~43 ~ /2/ /3/ 10x28x450 5/11 UU UHC escroll 00(5) 58/ x1165x 231 3*5.0 4*0.5 50/ 1,20,50 2/55,65~~55,0 5,468~14,06~16,,455~55,0~63,480 6,288~16,~,4 2,5~4,88~5,500 2,~5,044~5,00 0 ~26.6/8.6~2.3 1,2~0,50 ~ 16~ 10~43 ~ 40// 44/42/40 6 x0x50 5/0 UU48 UYB escroll 100(0.4) Felső kifúvás 5/ x1,50x 142 3*5.0 4*1. 0/ 1,20,50 /42,66~~64,400 6,3~16,4~,84,031~61,0~0,840,3~,054~,61 2,566~5,8~6,500 2,10~6,613~, ~31.3/~3 1,2~0,50 ~ 16~ 10~43 ~ 50/45/40 46/44/42 x0x50 5/0 UU UYB escroll 100(0.4) Felső kifúvás 5/ x1,50x 148 3*5.0 4*1. 0/ 1,20,50 /42 Álmennyezeti légcsatornázható típus UU UU/UU UU UU48 / UU UU UU UU UU UU48/UU _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _

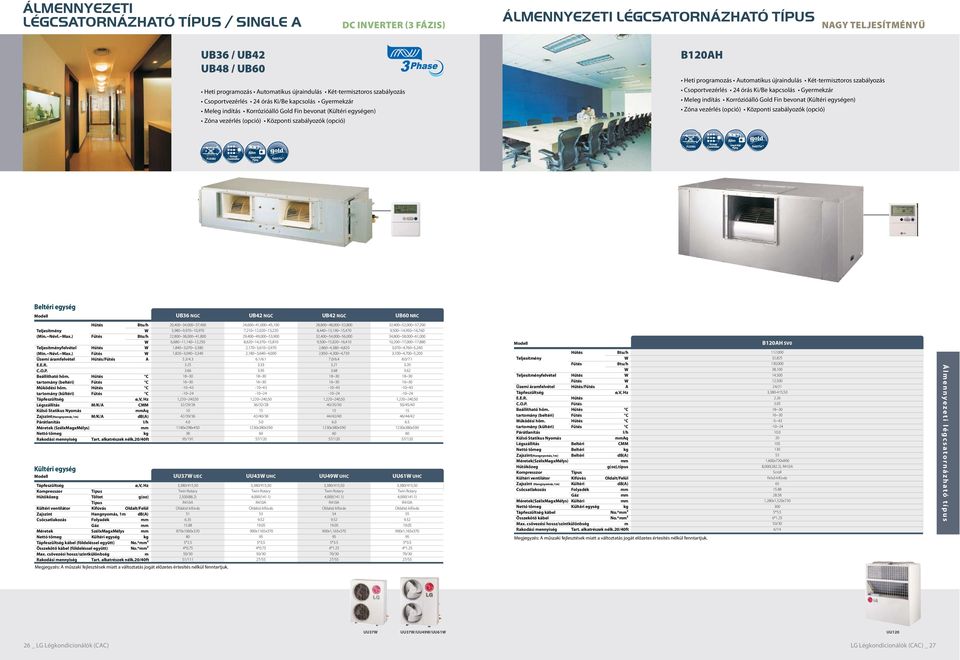

15 ÁLMENNYEZETI LÉGCSATORNÁZHATÓ TÍPUS / SINGLE A DC INVERTER (3 FÁZIS) ÁLMENNYEZETI LÉGCSATORNÁZHATÓ TÍPUS NAGY TELJESÍTMÉNYŰ UB / UB42 UB48 / UB Heti programozás Automatikus újraindulás Kéttermisztoros szabályozás Csoportvezérlés órás Ki/Be kapcsolás Gyermekzár Meleg indítás Korrózióálló Gold Fin bevonat (Kültéri egységen) Zóna vezérlés (opció) Központi szabályozók (opció) B0AH Heti programozás Automatikus újraindulás Kéttermisztoros szabályozás Csoportvezérlés órás Ki/Be kapcsolás Gyermekzár Meleg indítás Korrózióálló Gold Fin bevonat (Kültéri egységen) Zóna vezérlés (opció) Központi szabályozók (opció) Beltéri egység UB NGC UB42 NGC UB42 NGC UB NRC Teljesítmény (~~) Teljesítményfelvétel (~~) Üzemi áramfelvétel / A E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C ø,v, Hz Légszállítás M/K/A CMM Külső Statikus Nyomás Aq Zajszint(Hangnyomás,1m) M/K/A db(a) I/h Méretek (SzélxMagxMélys) Nettó tömeg kg Rakodási mennyiség Tart. alkatrészek nélk. /40ft Kültéri egység ø,v, Hz Kompresszor Hűtőközeg Töltet g(oz) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) Csőcsatlakozás Folyadék Gáz Méretek SzélxMagxMélys Nettó tömeg Kültéri egység kg kábel (földeléssel együtt) No.*2 Összekötő kábel (földeléssel együtt) No.*2 csövezési hossz/szintkülönbség m Rakodási mennyiség Tart. alkatrészek nélk. /40ft,400~34,000~3,400 5,80~,0~10,0 22,800~,000~41,800 6,680~11,140~,0 1,840~3,00~3,0 1,8~3,040~3,340 / ~ 16~ 10~43 10~ 1,2~0,50 /2/ /3/ 10x28x450 5/11 UU3 UEC 3,0/4,50 Twin 2,500(8) x10x0 80 5* 4*0.5 50/ 51/111 Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk.,0~41,000~45,100,0~,0~13,2 2,400~4,000~53,00 8,6~14,~,810 2,10~3,610~3,0 2,0~3,640~4,000 / 3 ~ 16~ 10~43 10~ 1,2~0,50 //28 42/40/ 5.0 x0x50 5/0 UU43 UHC 3,0/4,50 Twin 4,000(141.1) x1165x 5 5* 4*0.5 50/ 2/55 28,800~~,800 8,440~13,10~,40,400~54,000~,500~,8~16,410 2,8~4,0~4,8 2,850~4,0~4,.0/ ~ 16~ 10~43 10~ 1,2~0,50 40// 44/42/40 x0x50 5/0 UU4 UHC 3,0/4,50 Twin 4,000(141.1) x1,165x 5 5* 4*1. 0/ 2/55,400~,000~5,0,500~14,50~16, 34,800~58,000~61,000 10,0~1,000~1,880 3,00~4,~5,0 3,100~4,00~5,0 8.0/ ~ 16~ 10~43 10~ 1,2~0,50 50/45/40 46/44/42 x0x50 5/0 UU61 UHC 3,0/4,50 Twin 4,000(141.1) x1,165x 5 5* 4*1. 0/ 2/55 Teljesítmény Teljesítményfelvétel Üzemi áramfelvétel / A ø,v, Hz E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C I/h Külső Statikus Nyomás Aq Légszállítás Beltéri CMM Nettó tömeg Beltéri kg Zajszint(Hangnyomás,1m) Beltéri db(a) Méretek(SzélxMagxMélys) Hűtőközeg g(oz),típus Kompresszor Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint (Hangnyomás,1m) Kültéri db(a) Csőcsatlakozás Folyadék Gáz Méretek(SzélxMagxMélys) Kültéri Nettó tömeg Kültéri egység kg kábel No.*2 Összekötő kábel No.*2 csövezési hossz/szintkülönbség m Rakodási mennyiség Tart. alkatrészek nélk. /40ft Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. B0AH SV0 1,000,8 1,000,100 14,500,500 / 3,04, ~ 16~ 5~43 10~ ,0xx800 8,000(282.2), Scroll Felső kifúvás ,280x1,5x 0 5* 6*1. 50/ 6/14 Álmennyezeti légcsatornázható típus UU3 UU3/UU4/UU61 UU0 26 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 2

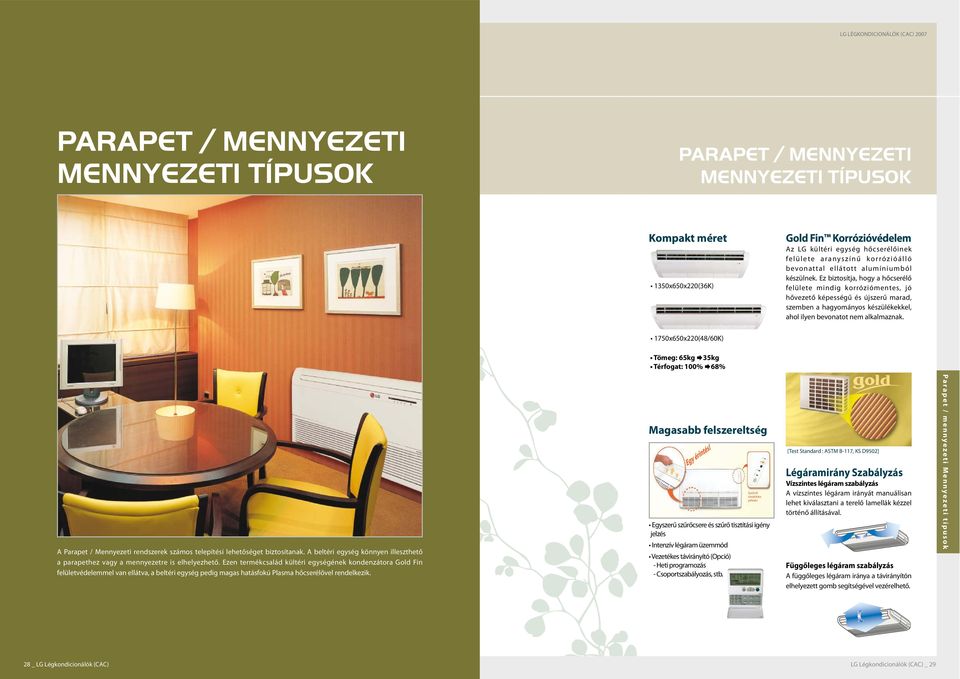

16 LG LÉGKONDICIONÁLÓK (CAC) 0 PARAPET / MENNYEZETI MENNYEZETI TÍPUSOK PARAPET / MENNYEZETI MENNYEZETI TÍPUSOK Kompakt méret 10x650x2(K) Gold Fin Korrózióvédelem Az LG kültéri egység hőcserélőinek felülete aranyszínű korrózióálló bevonattal ellátott alumíniumból készülnek. Ez biztosítja, hogy a hőcserélő felülete mindig korróziómentes, jó hővezető képességű és újszerű marad, szemben a hagyományos készülékekkel, ahol ilyen bevonatot nem alkalmaznak. 0x650x2(48/K) Tömeg: 65kg kg Térfogat: 100% 68% A Parapet / Mennyezeti rendszerek számos telepítési lehetőséget biztosítanak. A beltéri egység könnyen illeszthető a parapethez vagy a mennyezetre is elhelyezhető. Ezen termékcsalád kültéri egységének kondenzátora Gold Fin felületvédeleel van ellátva, a beltéri egység pedig magas hatásfokú Plasma hőcserélővel rendelkezik. Magasabb felszereltség Egyszerű szűrőcsere és szűrő tisztítási igény jelzés Intenzív légáram üzeód Vezetékes távirányító (Opció) Heti programozás Csoportszabályozás, stb. [Test Standard : ASTM B11, KS D502] Légáramirány Szabályzás Vízszintes légáram szabályzás A vízszintes légáram irányát manuálisan lehet kiválasztani a terelő lamellák kézzel történő állításával. Függőleges légáram szabályzás A függőleges légáram iránya a távirányítón elhelyezett gomb segítségével vezérelhető. Parapet / mennyezeti Mennyezeti típusok 28 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 2

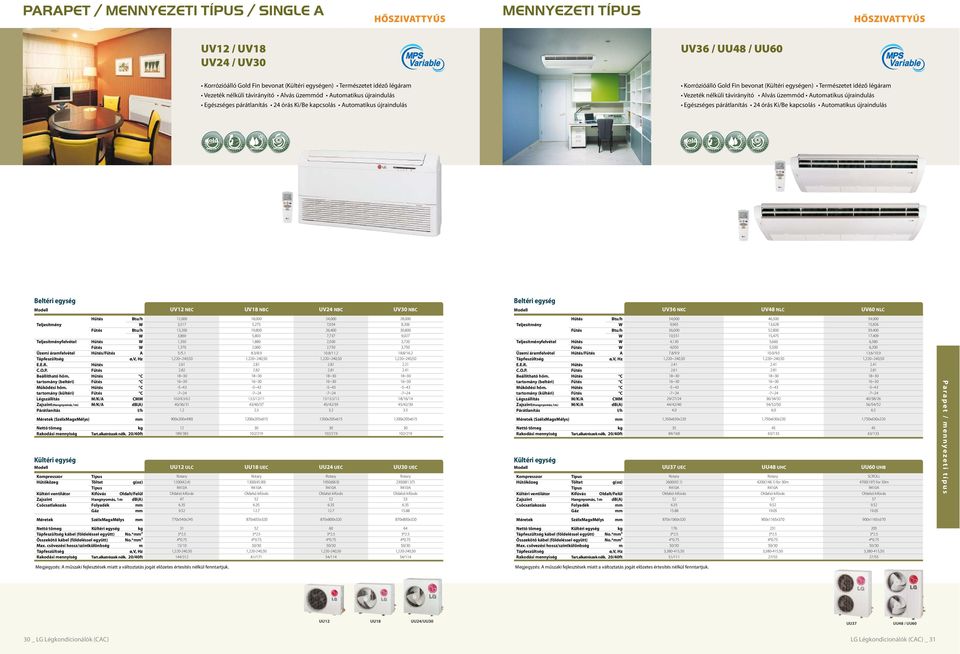

17 PARAPET / MENNYEZETI TÍPUS / SINGLE A HŐSZIVATTYÚS MENNYEZETI TÍPUS HŐSZIVATTYÚS UV / UV UV / UV UV / UU48 / UU Korrózióálló Gold Fin bevonat (Kültéri egységen) Természetet idéző légáram Vezeték nélküli távirányító Alvás üzeód Automatikus újraindulás Egészséges párátlanítás órás Ki/Be kapcsolás Automatikus újraindulás Korrózióálló Gold Fin bevonat (Kültéri egységen) Természetet idéző légáram Vezeték nélküli távirányító Alvás üzeód Automatikus újraindulás Egészséges párátlanítás órás Ki/Be kapcsolás Automatikus újraindulás Beltéri egység UV NEC UV NBC UV NBC UV NBC Beltéri egység UV NKC UV48 NLC UV NLC Teljesítmény Teljesítményfelvétel Üzemi áramfelvétel / A ø,v, Hz E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C Légszállítás M/K/A CMM Zajszint(Hangnyomás,1m) M/K/A db(a) I/h Méretek (SzélxMagxMélys) Nettó tömeg kg Rakodási mennyiség Tart.alkatrészek nélk. /40ft Kültéri egység Kompresszor Hűtőközeg Töltet g(oz) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) Csőcsatlakozás Folyadék Gáz,000 3,51 13,0 3,86 1,0 1, 5/ 1,2~0, ~ 16~ 5~43 ~ 10.0/8.3/ 40// x0x40) /3 UU ULC 00(42.4) 4.,000 5, 1,800 5,803 1,880 2,0 8.3/8. 1,2~0, ~ 16~ 5~43 ~ 1//11 43/40/ x5x6 102/,000,034 26,400,3 2,500 2, /11.2 1,2~0, ~ 16~ 5~43 ~ /1/ 45/42/3 00x5x6 102/ 28,000 8,6,800,02 3, 3,50.8/1 1,2~0, ~ 16~ 5~43 ~ /16/14 45/42/3 00x5x6 102/ UU UEC UU UEC UU UEC 10(45.0). 0(68.). (81.3) Teljesítmény Teljesítményfelvétel Üzemi áramfelvétel / A ø,v, Hz E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C Légszállítás M/K/A CMM Zajszint(Hangnyomás,1m) M/K/A db(a) I/h Méretek (SzélxMagxMélys) Nettó tömeg kg Rakodási mennyiség Tart.alkatrészek nélk. /40ft Kültéri egység Kompresszor Hűtőközeg Töltet g(oz) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) Csőcsatlakozás Folyadék Gáz 34,000,65,000 10,551 4,1 4,050.8/. 1,2~0, ~ 16~ 5~43 ~ 2/2/ 44/42/40 1,0x6x2 84/168 UU3 UEC 20(2.1).88 46,500 13,628,800,45 5,6 5, /.5 1,2~0, ~ 16~ 5~43 ~ /34/ 54//50 1,50x6x /1 UU48 UHC 40(14) for m ,000,826 5,400 1,40 6,580 6,0 13.6/10. 1,2~0, ~ 16~ 5~43 ~ 40//26 56/54/ 1,50x6x /1 UU UHB SCROLL 400(1) for m Parapet / mennyezeti típus Méretek SzélxMagxMélys 0x540x5 80x655x0 80x800x0 80x800x0 Méretek SzélxMagxMélys 80x10x0 00x1165x 00x1165x Nettó tömeg Kültéri egység kg kábel (földeléssel együtt) No.*2 Összekötő kábel (földeléssel együtt) No.*2 csövezési hossz/szintkülönbség m ø,v, Hz Rakodási mennyiség Tart.alkatrészek nélk. /40ft 31 3* 4*0.5 /10 1,20,50 144/3 3* 4*0.5 50/ 1,20,50 81/11 3* 4*0.5 50/ 1,20,50 54/ * 4*0.5 50/ 1,20,50 54/114 Nettó tömeg Kültéri egység kg kábel (földeléssel együtt) No.*2 Összekötő kábel (földeléssel együtt) No.*2 csövezési hossz/szintkülönbség m ø,v, Hz Rakodási mennyiség Tart.alkatrészek nélk. /40ft 16 3* 4*0.5 50/ 3,04,50 51/ * 4*0.5 50/ 3,04,50 2/55 5 3* 4*0.5 50/ 3,04,50 2/55 Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. UU UU UU/UU UU3 UU48 / UU _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 31

18 PARAPET / MENNYEZETI TÍPUS / SINGLE A DC INVERTER (1 FÁZIS) MENNYEZETI TÍPUS DC INVERTER (3 FÁZIS) UV / UV UV / UV UV / UV42 UV48 / UV Korrózióálló Gold Fin bevonat (Kültéri egységen) Természetet idéző légáram Vezeték nélküli távirányító Alvás üzeód Egészséges párátlanítás órás Ki/Be kapcsolás Automatikus újraindulás Meleg indítás Automatikus újraindulás Korrózióálló Gold Fin bevonat (Kültéri egységen) Vezeték nélküli távirányító Alvás üzeód Egészséges párátlanítás órás Ki/Be kapcsolás Automatikus újraindulás Meleg indítás Automatikus újraindulás Egyszerű szűrőcsere (Antibakteriális) Beltéri egység Teljesítmény (~~) Teljesítményfelvétel (~~) Üzemi áramfelvétel / A ø,v, Hz E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C Légszállítás M/K/A CMM Zajszint (Hangnyomás,1m) M/K/A db(a) I/h Méretek (SzélxMagxMélys) Nettó tömeg kg Rakodási mennyiség Tart. alkatrészek nélk. /40ft Kültéri egység UV NEC 4,0~,000~16,000 1,348~3,51~4,688 4,800~13,800~,000 1,40~4,044~5, 0~1,00~1, ~1,100~1,0 1.6 ~/2.0 ~ 1,2~0, ~ 16~ 10~43 ~ 10.0/8.3/ 40// x0x40 /3 UU UEC Kompresszor(Inverter) escroll Kompresszor(Állandó ford.) Hűtőközeg Töltet g(oz) 1100(40) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) 51/45 Csőcsatlakozás Folyadék Gáz. Méretek (SzélxMagxMélys) Outdoor 80x655x0 Nettó tömeg Kültéri egység kg 46 kábel(földeléssel együtt) No.*2 3* Összekötő kábel(földeléssel együtt) No.*2 4*0.5 csövezési hossz/szintkülönbség m /10 ø,v, Hz 1,20,50 Rakodási mennyiség Tart. alkatrészek nélk. /40ft 81/11 Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. UV NBC 6,840~,000~,0 2,006~5,~6,,14~,0~,840 2,261~5,4~, ~1,640~2, 62~1,650~2, ~.5/~10.6 1,2~0, ~ 16~ 10~43 ~ 1//11 43/40/ x5x6 102/ UU UEC escroll 00(.1) 51/45. 80x655x0 3* 4*0.5 40/ 1,20,50 81/11 UV NBC,0~,000~28,800 2,61~,034~8,440 10,488~2,0~,000 3,04~8,08~, 8~2,10~2,0 840~2,0~3,00 ~1/~13. 1,2~0, ~ 16~ 10~43 ~ /1/ 45/42/3 00x5x6 102/ UU UEC escroll 0(61.2) /46. 80x800x0 6 3* 4*0.5 50/ 1,20,50 54/114 UV NBC 10,0~26,400~31,680 2,41~,3~,284 11,514~,0~,3 3,34~8,880~10,656 16~2,410~2,80 2~2,440~4,500 5.~1/~1. 1,2~0, ~ 16~ 10~43 ~ /16/14 45/42/3 00x5x6 102/ UU UEC escroll 00() 50/ x10x0 16 3* 4*0.5 50/ 1,20,50 51/111 Beltéri egység Teljesítmény (~~) Teljesítményfelvétel (~~) Üzemi áramfelvétel / A E.E.R. C.O.P. ø,v, Hz Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C ø,v, Hz Légszállítás M/K/A CMM Zajszint (Hangnyomás,1m) M/K/A db(a) I/h Méretek (SzélxMagxMélys) Nettó tömeg kg Rakodási mennyiség Tart. alkatrészek nélk. /40ft Kültéri egység UV NKC,400~34,000~3,400 5,80~,5~10,850 22,800~,000~41,800 6,680~11,140~,0 1,840~3,00~3,0 1,8~3,040~3,340 / ,20,50 ~ 16~ 5~43 ~ 1,2~0,50 2/2/ 44/42/40 1,0x6x2 84/168 UU3 UEC ø,v, Hz 3,0/4,50 Kompresszor(Állandó ford.) Twin Hűtőközeg Töltet g(oz) 2,500(8) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) 51 Csőcsatlakozás Folyadék Gáz.88 Méretek SzélxMagxMélys 80x10x0 Nettó tömeg Kültéri egység kg 80 kábel (földeléssel együtt) No.*2 5* Összekötő kábel (földeléssel együtt) No.*2 4*0.5 csövezési hossz/szintkülönbség m 50/ Rakodási mennyiség Tart. alkatrészek nélk. /40ft 51/111 Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. UV42 NLC,0~42,000~46,0,~11,80~13,550 28,0~4,000~51,00 8,~13,80~,1 2,100~3,500~3,850 2,040~3,400~3,40 / 2 5 1,20,50 ~ 16~ 5~43 ~ 1,2~0,50 ///2 48/46/ ,50x6x2 63/1 UU43 UHC 3,0/4,50 Twin 4,000(141.1) x1165x 5 5* 4*0.5 50/ 2/55 UV48 NLC 28,100~~,0 8,0~,80~,340 31,800~51,500~54,000,340~,100~,840 2,110~4,~4,00 2,00~3,~4,310.0/ ,20,50 ~ 16~ 5~43 ~ 1,2~0,50 /34/ 54//50 1,50x6x2 63/1 UU4 UHC 3,0/4,50 Twin 4,000(141.1) x1,165x 5 5* 4*1. 0/ 2/55 UV NLC,000~50,000~55,000 8,800~14,0~16,1,0~~61,0,850~16,4~,0 2,650~4,410~4,850 2,6~4,~4, / ,20,50 ~ 16~ 5~43 ~ 1,2~0,50 40//26 56/54/ 1,50x6x2 63/1 UU61 UHC 3,0/4,50 Twin 4,000(141.1) x1,165x 5 5* 4*1. 0/ 2/55 Parapet / mennyezeti típus UU/UU UU UU UU3 UU43/UU4/UU61 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _

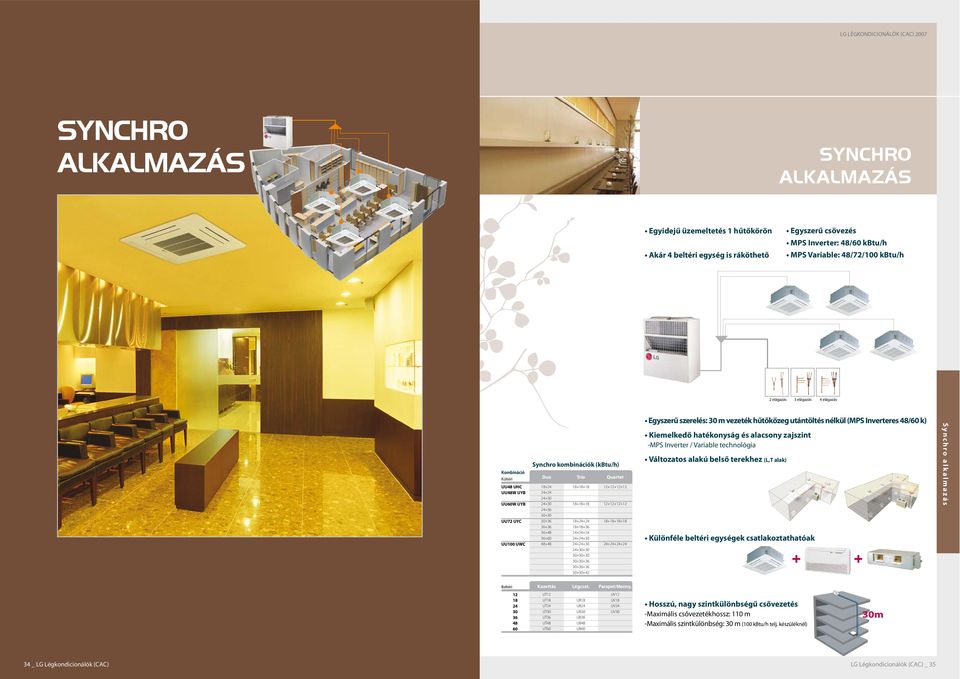

19 LG LÉGKONDICIONÁLÓK (CAC) 0 SYNCHRO ALKALMAZÁS SYNCHRO ALKALMAZÁS Egyidejű üzemeltetés 1 hűtőkörön Akár 4 beltéri egység is ráköthető Egyszerű csövezés MPS Inverter: 48/ k MPS Variable: 48/2/100 k 2 elágazás 3 elágazás 4 elágazás Kombináció Kültéri UU48 UHC UU48 UYB UU UYB UU2 UYC UU100 UC Synchro kombinációk (k) Duo Trio Quartet Egyszerű szerelés: m vezeték hűtőközeg utántöltés nélkül (MPS Inverteres 48/ k) Kiemelkedő hatékonyság és alacsony zajszint MPS Inverter / Variable technológia Változatos alakú belső terekhez (L,T alak) Különféle beltéri egységek csatlakoztathatóak Synchro alkalmazás Beltéri Kazettás Légcsat. Parapet/Menny. 48 UT UT UT UT UT UT48 UT UB UB UB UB UB48 UB UV UV UV UV Hosszú, nagy szintkülönbségű csővezetés Maximális csővezetékhossz: 110 m Maximális szintkülönbség: m (100 k telj. készüléknél) m 34 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _

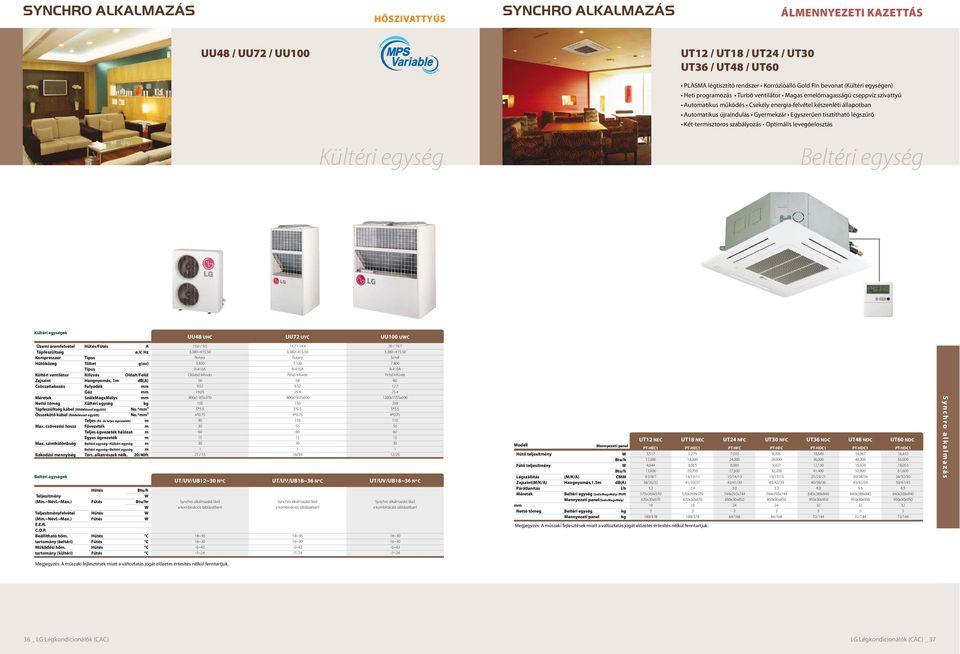

20 SYNCHRO ALKALMAZÁS HŐSZIVATTYÚS SYNCHRO ALKALMAZÁS ÁLMENNYEZETI KAZETTÁS UU48 / UU2 / UU100 UT / UT / UT / UT UT / UT48 / UT PLASMA légtisztító rendszer Korrózióálló Gold Fin bevonat (Kültéri egységen) Heti programozás Turbó ventilátor Magas emelőmagasságú cseppvíz szivattyú Automatikus működés Csekély energiafelvétel készenléti állapotban Automatikus újraindulás Gyermekzár Egyszerűen tisztítható légszűrő Kéttermisztoros szabályozás Optimális levegőelosztás Kültéri egység Beltéri egység Kültéri egységek UU48 UHC UU2 UYC UU100 UC Üzemi áramfelvétel / A ø,v, Hz Kompresszor Hűtőközeg Töltet g(oz) Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) Csőcsatlakozás Folyadék Gáz Méretek SzélxMagxMélys Nettó tömeg Kültéri egység kg kábel (földeléssel együtt) No.*2 Összekötő kábel (földeléssel együtt) No.*2 Teljes (Fő és teljes ágvezeték) m csövezési hossz Fővezeték m Teljes ágvezeték hálózat m Egyes ágvezeték m szintkülönbség Beltéri egység~kültéri egység m Beltéri egység~beltéri egység m Rakodási mennyiség Tart. alkatrészek nélk. /40ft Teljesítmény (~~) r Teljesítményfelvétel (~~) E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C 10.0 /.5 3,0~4, x1165x 105 5* 4* / 55 UT/UV/UB~ N*C Synchro alkalmazást lásd a kombinációs táblázatban! ~ 16~ 5~43 ~ 14. / 1 3,0~4, Felső kifúvás x0x 0 5* 4* /3 UT/UV/UB~ N*C Synchro alkalmazást lásd a kombinációs táblázatban! ~ 16~ 5~43 ~ / 1. 3,0~4,50 Scroll.800 Felső kifúvás. 2 80x55x 2 5* 4* / UT/UV/UB~ N*C Synchro alkalmazást lásd a kombinációs táblázatban! ~ 16~ 5~43 ~ Mennyezeti panel UT NEC PTHEC1 UT NEC PTHEC1 Hűtő teljesítmény 3,51,000 5,,000 Fűtő teljesítmény 4,044 13,800 6,065,00 Légszállítás (M/K/A) CMM.5/8/ 13//11 Zajszint(M/K/A) Hangnyomás,1.5m db(a) // 41/3/3 l/h Méretek Beltéri egység (SzélxMagxMély) Mennyezeti panel(szélxmagxmély) 50x26x50 xx 50x26x50 xx 1 1 Nettó tömeg Beltéri egység kg 3 3 Mennyezeti panel kg / / Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. UT NFC PTHFC,0,000 8,08 2,0 /14/13 43/41/3 44x22x44 850xx /168 UT NFC PTHFC 8,5 28,000,43,0 1/1/ 45/42/3 44x22x44 850xx /168 UT NDC PTHDC1 10,54,000,1 41,400 /23/ 40// 840x288x840 50xx50 5 2/144 UT48 NDC PTHDC1 14,06,44,800 /28/26 43/41/3 840x288x840 50xx50 5 2/144 UT NDC PTHDC1 16,4,053 61,0 34// 50/4/43 840x288x840 50xx50 5 2/144 Synchro alkalmazás Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 3

21 SYNCHRO ALKALMAZÁS ÁLMENNYEZETI LÉGCSATORNÁZHATÓ SYNCHRO ALKALMAZÁS PARAPET / MENNYEZETI UB / UB / UB UB / UB48 / UB UV / UV / UV / UV Korrózióálló Gold Fin bevonat (Kültéri egységen) Vezeték nélküli távirányító Alvás üzeód Egészséges párátlanítás órás Ki/Be kapcsolás Automatikus újraindulás Meleg indítás Automatikus működés AntiBacteria Filter Korrózióálló Gold Fin bevonat (Kültéri egységen) Természetet idéző légáram Vezeték nélküli távirányító Alvás üzeód Automatikus újraindulás Egészséges párátlanítás órás Ki/Be kapcsolás Automatikus újraindulás Beltéri egység Beltéri egység Beltéri egység Hűtő teljesítmény Fűtő teljesítmény Légszállítás (M/K/A) CMM l/h Zajszint(M/K/A) Hangnyomás,1.5m db(a) Méretek SzélxMagxMély Nettó tömeg kg Rakodási mennyiség Tart. alkatrészek nélk. /40ft UB NHC 5,,000 6,065,00 1/1/13 4~8 /34/ 880x2x450 0/2 UB NHC UB NGC UB NGC UB48 NRC UB NRC,0,000 8,08 2,0 /1/14 4~8 //34 880x2x450 0/2 8,1,000 10,110 34,500 2/23/ 6~10 40// 1,0x28x450 5/11 10,54,000,1 41,400 /2/26 6~10 42/3/ 1,0x28x450 5/11 14,06,44,800 40// 44/42/40 1,2x0x50 5/0 16,4,053 61,0 50/45/40 46/44/42 1,2x0x50 5/0 Hűtő teljesítmény Fűtő teljesítmény Légszállítás M/K/A CMM Zajszint (M/K/A) Hangnyomás, 1m db(a) l/h Méretek (SzélxMagxMélys) Nettó tömeg kg Rakodási mennyiség Tart. alkatrészek nélk. /40ft UV NEC 3,51,000 4,044 13, /8.3/ 40// x0x40 /3 UV NBC 5,,000 5,4 0 1//11 43/40/ ,0x5x6 102/ UV NBC,0,000 8,08 2,0 /1/ 45/42/3 1,0x5x6 102/ UV NBC,3 26,400 8,880,0 /16/14 45/42/3 1,0x5x6 102/ Synchro alkalmazás Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 3

22 SYNCHRO ALKALMAZÁS (DC INVERTER) DC INVERTER SYNCHRO ALKALMAZÁS (DC INVERTER) ÁLMENNYEZETI KAZETTÁS UU48 / UU UT / UT / UT / UT UT / UT48 / UT PLASMA légtisztító rendszer Korrózióálló Gold Fin bevonat (Kültéri egységen) Heti programozás Turbó ventilátor Magas emelőmagasságú cseppvíz szivattyú Automatikus működés Csekély energiafelvétel készenléti állapotban Automatikus újraindulás Gyermekzár Egyszerűen tisztítható légszűrő Kéttermisztoros szabályozás Optimális levegőelosztás Kültéri egység Beltéri egység Kültéri egység UU48 UYB UU UYB Üzemi áramfelvétel / A ø,v, Hz Kompresszor(Inverter) Kompresszor(Állandó ford.) Töltet g(oz) Hűtőközeg Szabályzás Kültéri ventilátor Kifúvás Oldalt/Felül Zajszint Hangnyomás, 1m db(a) Csőcsatlakozás Folyadék Gáz Méretek SzélxMagxMélys Nettó tömeg kg kábel (földeléssel együtt) No.* 2 Összekötő kábel (földeléssel együtt) No.* 2 Teljes (Fő és teljes ágvezeték) m Fővezeték m csövezési hossz Teljes ágvezeték hálózat m Egyes ágvezeték m szintkülönbség Beltéri egység~kültéri egység m Beltéri egység~beltéri egység m Rakodási mennyiség Tart. alkatrészek nélk. /40ft Beltéri egység Teljesítmény (~~) l Teljesítményfelvétel (~~) E.E.R. C.O.P. Beállítható hőm. C tartomány (beltéri) C Működési hőm. C tartomány (kültéri) C ~26.6/8.6~2.3 1,2~0,50 escroll 100(0.4) L.E.V. Elektronikus expanziós szelep Felső kifúvás 5/ x1,50x 142 3*5.0 4* /3 UT/UV/UB~ N*B Synchro alkalmazást lásd a kombinációs táblázatban! ~ 16~ 10~43 ~.3~31.3/~3 1,2~0,50 escroll 100(0.4) L.E.V. Elektronikus expanziós szelep Felső kifúvás 5/ x1,50x 148 3*5.0 4* /3 UT/UV/UB~ N*B Synchro alkalmazást lásd a kombinációs táblázatban! ~ 16~ 10~43 ~ Mennyezeti panel UT NEB PTHEC1 UT NEB PTHEC1 Hűtő teljesítmény 3,51,000 5,,000 Fűtő teljesítmény 4,044 13,800 6,065,00 Légszállítás (M/K/A) CMM.5/8/ 13//11 Zajszint Hangnyomás,1.5m db(a) // 41/3/3 l/h Méretek Beltéri egység (SzélxMagxMély) 50x26x50 50x26x50 Mennyezeti panel(szélxmagxmély) xx xx Nettó tömeg Beltéri egység kg 1 1 Mennyezeti panel kg 3 3 Rakodási menny. Tart. alkatrészek nélk. /40ft / / Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. UT NFB PTHFC,0,000 8,08 2,0 /14/13 43/41/3 44x22x44 850xx /168 UT NFB PTHFC 8,5 28,000,43,0 1/1/ 45/42/3 44x22x44 850xx /168 UT NDB PTHDC1 10,54,000,1 41,400 /23/ 40// 840x288x840 50xx50 5 2/144 UT48 NDB PTHDC1 14,06,44,800 /28/26 43/41/3 840x288x840 50xx50 5 2/144 UT NDB PTHDC1 16,4,053 61,0 34// 50/4/43 840x288x840 50xx50 5 2/144 Synchro alkalmazás Megjegyzés: A műszaki fejlesztések miatt a változtatás jogát előzetes értesítés nélkül fenntartjuk. 40 _ LG Légkondicionálók (CAC) LG Légkondicionálók (CAC) _ 41
