2 AZ ELKO EP VÁLLALAT BEMUTATKOZÁSA Az ELKO EP, a moduláris elektronikai eszközök hagyományos és innovatív csehországi gyártója immár több mint 19 éve a villamossági piac tevékeny résztvevője. Termékkínálatunk dinamikus fejlődésen ment keresztül az eredetileg gyártott hagyományos moduláris eszközöktől indulva a vezeték nélküli rendszer fejlesztésétől és megvalósításán át eljutottunk a kifinomult intelligens villanyszerelési rendszerhez, a multimédiás vezérlési felületet is beleértve. A tavalyi évben jelentős haladást értünk el rendszereink egymás közötti kommunikációjának megvalósítása terén. A gyakorlatban ez számtalan újabb felhasználási lehetőséget biztosít vásárlóinknak. Cégünk egyik alappillére saját fejlesztési részlege, amely lehetővé teszi a felhasználóinktól érkező tapasztalatok azonnali értékelését, alkalmazását. Operatív módon alakítjuk termékeinket annak érdekében, hogy megfeleljenek a szigorú műszaki előírásoknak és főként felhasználóink igényinek teljes élettartamuk alatt. Termékeink fejlesztése és gyártása az ISO szabványok szigorú betartása mellett történik és ugyanezt a magas szintű elvárást teljesítik a termékkínálatunkban megtalálható külső beszállítóink által gyártott termékek is. Napjainkban további intenzív fejlesztéseket folytatunk rendszereink egymás közötti kommunikációjának megvalósítása érdekében, megoldások sorát kínálva úgy az új építésű ingatlanok, mint az átalakításra váró épületek számára. Felhasználóink különböző vezérlő felületek széleskörű kínálatából választhatják ki az igényeiknek legmegfelelőbb megoldást, legyen szó akár a több szakmai díjjal is elismert RF Touch érintőképernyős vezérlőegységről, vagy az időtálló, elegáns külsővel rendelkező kapcsolókról, billentyűs vezérlőkről, laptopról, okostelefonról vagy táblagépről. Ez mind megvalósítható, és ma már talán magától értetődő. Igazából csak Önön múlik, melyiket választja! TERMÉKCSOPORTOK RELÉ - Moduláris elektronikai eszközök Moduláris elektronikai eszközök széles skálája, melyek a vezérlés, a felügyelet és a biztonság új lehetőségeit biztosítják házakban, lakásokban, irodákban, vagy ipari létesítményekben: időrelék, mágneskapcsolók, lépcsőházi automaták, kapcsolóórák, dimmerek, termosztátok, tápegységek, vezérlő relék, GSM modul stb. inels - Intelligens villanyszerelés Intelligens otthonná varázsolja lakóhelyét. Gondoskodik a fűtés/klímaberendezés és világítás beállításáról, elektromos berendezései kapcsolásáról, otthona biztonságáról. Tapasztalja meg otthona teljes körű vezérlését a televízió képernyőjén keresztül az inels Multimedia rendszer vagy az exkluzív inels Touch Panel (itp) segítségével. RF Control - Vezetéknélküli vezérlés Egyedülálló vezeték nélküli rendszer, mellyel teljes otthonát irányíthatja. Az RF Control rendszernek köszönhetően vezérelheti otthona fűtését, szellőztetését, redőnyeit, kapcsolhatja elektromos berendezéseit, mindezt egyetlen érintéssel. Felejtse el a véséssel járó kellemetlenségeket! Használja a rendszer előnyeit, mint például a gyors és egyszerű telepítést vagy az exkluzív kivitelben készült vezérlőket. LOGUS 90 - Lakásszerelvények és aljzatok Ismerje meg az exkluzív Logus90 dizájnban kapható szerelvénycsaládunkat hagyományos műanyag vagy fémhatású kivitelben vagy a természetes anyagokból készült szép és különleges egyedi kereteinket természetes fa, fém, gránit vagy üveg kivitelben!

3 MEGOLDÁSOK MINDEKINEK ÉRINTŐKÉPERNYŐS VEZETÉKNÉLKÜLI VEZÉRLŐ inels RENDSZER MULTIMÉDIÁS BŐVÍTÉSE RF KEY VEZETÉK NÉLKÜLI TÁVIRÁNYÍTÓ OLED KIJELZŐVEL INTELLIGENS VILLANYSZERELÉSI RENDSZER RF PILOT VEZETÉK NÉLKÜLI RENDSZER LOGUS 90 LAKÁSSZERELVÉNYEK ÉS ALJZATOK Tipp Sötétedéskor az inels rendszer automatikusan leereszti a redőnyöket, felkapcsolja a kerti világítást, magasabb értékre fűti fel a szobák hőmérsékletét és bekapcsolja televízióján kedvenc csatornáját. MEGTAKARÍTÁS Független fűtési körök vezérlése (nem kell fűtenie feleslegesen olyan helyiségekben, ahol erre nincs szükség) Időzített kapcsolás (fűtési körök, berendezések) Világítás szabályzás (kapcsolás, fényerőszabályzás igény szerint) Feltételes kapcsolás (pl. sötétedéskor vagy adott hőmérsékletre). A bekapcsolva hagyott fogyasztók kiszűrése (pl. mozgásérzékeléssel kombinált automatikus világítás BE/KI kapcsolás) KOMFORT Otthona vezérlése távolról (mobiltelefon, PDA, táblagép, laptop) Érintőképernyős kezelőfelületről történő vezérlés Televízió képernyőjén keresztül történő vezérlés Egyetlen vezérlő az egész rendszerhez, egyetlen érintés = több feladat egyidejű végrehajtása Időzített vezérlések (fűtés, világítás ezek kombinációja) Meghatározott érték alapján történő automatikus vezérlés (idő, hőmérséklet, fényerősség, mozgás, szél erősség, stb. ) BIZTONSÁG A automatizálási rendszer része a biztonsági rendszer is, mely távfelügyeletre kapcsolható Egyéni kóddal vagy chipkártyával történő beléptetés Otthona különböző biztonsági szintű védelme (pl. gyermekek hozzáférésének korlátozása biztonságuk növelése miatt) Esemény észlelése esetén háza sms üzenetet küld a beállított telefonszámokra A rendszer távoli elérése bárhonnan, ahol rendelkezésre áll Internet kapcsolat Jelenlét szimuláció beállítása szabadság ideje alatt AUTOMATIZÁLÁS Heti fűtésprogram egyszer beállítja és nincs rá többé gondja Szabadság üzemmód otthona télen sem fagy le, vagy nem fűt feleslegesen Egyetlen érintéssel több feladat végrehajtása Hazaérkezés/távozás funkciók a biztonsági kód megadásához társítva az adott személyhez rendelt feladatok végrehajtása Otthona reagál az időjárásra erős szélben a redőnyök lehúzódnak Kommunikáció az érzékelőkkel ablaknyitás esetén lekapcsolja a fűtést az adott helyiségben

4 TARTALOM Intelligens villanyszerelési rendszer Rólunk inels Multimedia Multimédiás bővíthetőség inels érintőképernyős fali vezérlő A rendszer működése Beltéri vezérlők Az inels rendszer előnyei Vezeték nélküli rendszer Érintőképernyős vezérlő egység Otthona vezeték nélküli villanyszerelési rendszere Logus90 kapcsolók és aljzatok Hogyan állítható össze egy rendelés? Az EST- különböző színekben ELEGANT kapcsolók és dugaljak INELS TERMÉKEK inels termékáttekintés CIB busz topológiai megoldások Rajzjelek magyarázata Termékazonosítás magyarázat Termékek kialakítása Az inels termékek áttekintése SYSTÉMOVÉ JEDNOTKY CU-01M, központi egység PS-100/iNELS, kapcsolóüzemű tápegység BPS-01M, BPS-0M, busz-tápegység leválasztó MI-0M, külső CIB buszbővítő GSM-01, GSM kommunikátor AKTOROK KAPCSOLÓ AKTOROK SA-0M, kapcsoló aktor, -szeres SA-04M, kapcsoló aktor, 4-szeres SA-01M, kapcsoló aktor, 1-szeres SA-01B, kapcsoló aktro, 1-szeres SA-0B, kapcsoló aktor, -szeres JA-0B, JA-0B/DC, redőnyvezérlő aktor HC-01B/AC, HC-01B/DC, termofej vezérlő FÉNYERŐSZABÁLYZÓ AKTOROK DA-M, fényerőszabályzó aktor, -szeres LBC-0M fényerőszabályzó aktor fénycsövekhez, -szeres DIM-6, fényerőszabályzó aktor, 1-szeres Dim6-3M-P, teljesítmény bővítő modul DIM-6-hoz RFDA-73M/RGB, dimmer aktor LED és RGB LED szalagok fényerő-szabályzásához ÚJ! LM-11B, fényerőszabályzó aktor, 1-szeres JELÁTALAKÍTÓK BEMENETI EGYSÉGEK IM-0B, IM-40B, IM-80B, bináris bemeneti modul IM-140M, bináris bemeneti modul TI-40B, hőérzékelő bemeneti mod INELS ANALÓG-DIGITÁLIS ÁTALAKÍTÓK ADC-40M, analóg-digitális átalakító, 4-szeres INELS DIGITÁLIS-ANALÓG ÁTALAKÍTÓK DAC-04M, digitális-analóg átalakító, 4-szeres DAC-04B, digitális-analóg átalakító, 4-szeres

5 TARTALOM Intelligens villanyszerelési rendszer JELÁTALAKÍTÓK USB RF inels/usb, vezérlő stick ÚJ! Ethernet ELAN -IR ÚJ! ÉRINTŐKÉPERNYŐS VEZÉRLŐ ÉRINTŐKÉPERNYŐS VEZÉRLŐ EGYSÉGEK itp-t 10. ÚJ! itp-t 8.4 ÚJ! Design LOGUS 90 EST- VEZÉRLŐ FALI NYOMÓGOMBOS VEZÉRLŐK WSB-0, WSB-40, WSB-80, fali nyomógombos vezérlők WMR-11, kártyaolvasó WTC-1, fali hőmérséklet vezérlő HANGVEZÉRLÉS Sophy, Sophy-L, multifunkcionális egység SZOBATERMOSZTÁTOK IART-1, analóg szobatermosztát IDRT-1, digitális szobatermosztát MULTIMÉDIA ÚJ! VIDEOZÓNA imm Client/DVD_50 Videózóna lejátszó imm Client/DVD_1000 Videózóna lejátszó inels-zubehör SZOFTVER ANDROID ÚJ! itp-t Basic szoftver itp-t Multimedia szoftver itp-t Full Control szoftver TC, TZ hőérzékelők KEY-01, Bedientastatur des Sicherungssystems ALPHA AA 0-10 V, ALPHA AA 030 V, ALPHA AA 4 V szelepmozgató DIML elektronikus fényerőszabályzó előtét DTNVEM 1/CIB adatbusz védelem INELS TERMÉKEK ÉRINTKEZŐINEK TERHELHETŐSÉGE A BUSZOS VILLAMOS RENDSZER FELÉPÍTÉSE

6 inels SMART HOME SOLUTIONS Az új márkanév magába foglalja a vezeték nélküli és a CIB buszos villanyszerelési rendszert egyaránt. A két különböző megoldás kombinálhatóságára való tekintettel egy új márkanév bevezetéséről döntöttünk, amely fő jellemzői a dinamika, sokrétűség, kombinálhatóság, rugalmasság és intelligencia bemutatjuk az új márkát: inels SMART HOME SOLUTIONS. VÁLASSZA KI A 0 NYOMÓS ÉRV KÖZÜL AZOKAT, AMELYEK KÉNYELMESEBBÉ TEHETIK AZ ÖN ÉLETÉT! 10 ÉRV A CIB BUSZOS RENDSZER MELLETT 1) ) 3) 4) 5) 6) 7) 8) 9) 10) ideális megoldás újépítésű ingatlanok esetén két vezetékes kábelrendszer (nincs szükség vastag kábelhuzalokra) a már behúzott kábelezés utólag is bővíthető biztonsági rendszer, érzékelőkkel való kombinálási lehetőség távoli elérés (PC, mobil, táblagép, okostelefonra letölthető alkalmazás) jelenlét szimuláció Időjárásfüggő szabályzás környezetkímélő megoldás és energiatakarékosság a legkorszerűbb vezérlési felületek alkalmazása multimédiás kezelőfelület, a televízió képernyőjéről történő vezérlés 10 ÉRV A VEZETÉK NÉLKÜLI RENDSZER MELLETT 1) ) 3) 4) 5) 6) 7) 8) 9) 10) vésés, bontás nélküli telepítés szabad áthelyezhetőség vezeték nélküli, rádiófrekvenciás vezérlés bővíthetőség az adók és vevők száma tetszőlegesen bővíthető meglévő villanyszerelési rendszerekkel is kombinálható több vezérlési felület fali, kézi távirányítók, érintőképernyős vezérlő) központi vezérlés lehetősége az RF Touch vezérlővel heti programok beállítása érzékelőkkel történő kombinálás mozgás, füst, ablak/ajtó nyitás csoportos vezérlés több feladat végrehajtása egyetlen utasításra exkluzív külalak, falra vagy szerelvénydobozba építhető változat

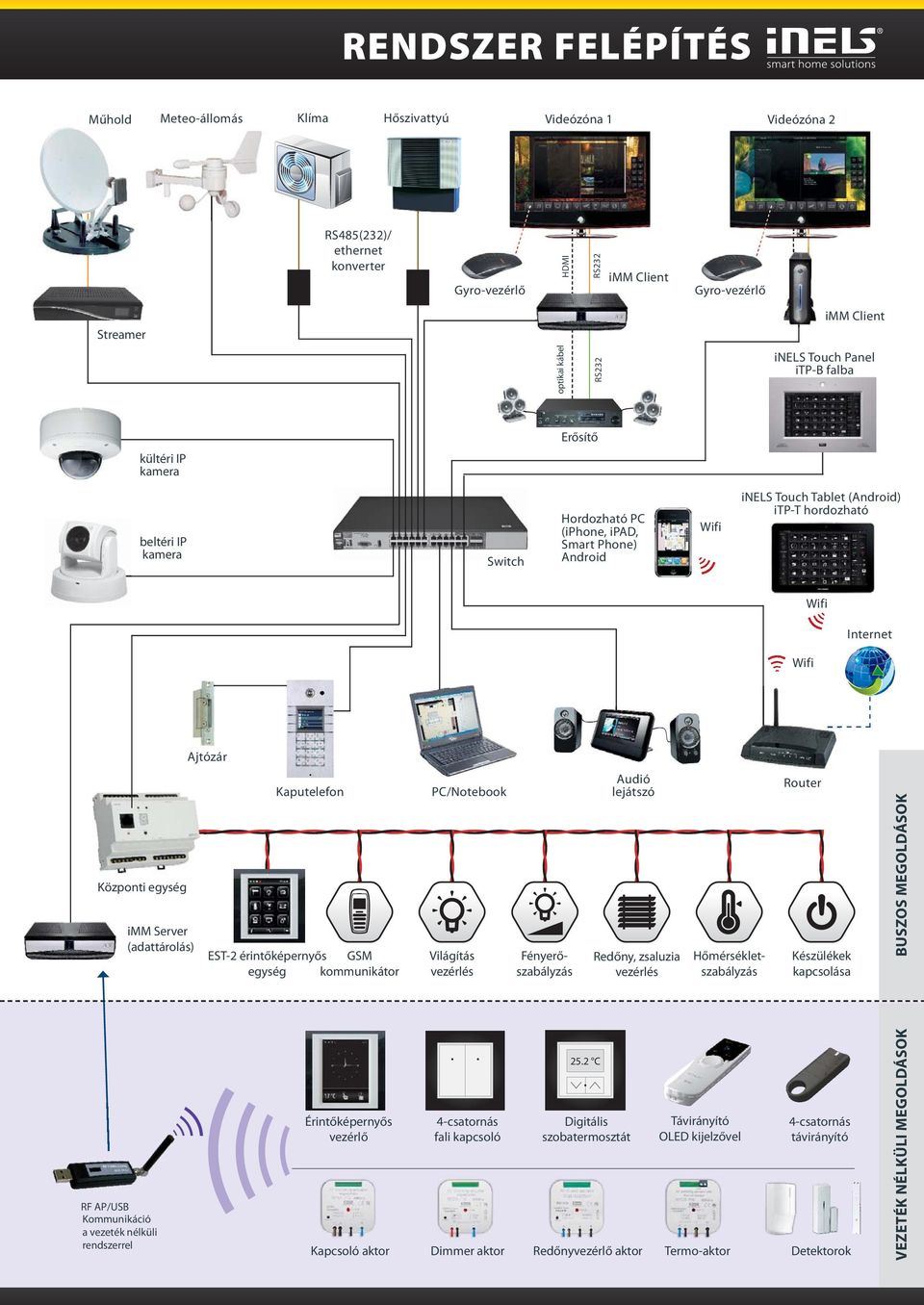

7 RENDSZER FELÉPÍTÉS Műhold Meteo-állomás Klíma Hőszivattyú Videózóna 1 Videózóna RS485(3)/ ethernet konverter Gyro-vezérlő HDMI RS3 imm Client Gyro-vezérlő Streamer imm Client optikai kábel RS3 inels Touch Panel itp-b falba Erősítő kültéri IP kamera beltéri IP kamera Switch Hordozható PC (iphone, ipad, Smart Phone) Android Wifi inels Touch Tablet (Android) itp-t hordozható Wifi Internet Wifi Központi egység RF AP/USB Kommunikáció a vezeték nélküli rendszerrel imm Server (adattárolás) Ajtózár Kaputelefon EST- érintőképernyős GSM egység kommunikátor Érintőképernyős vezérlő PC/Notebook Világítás vezérlés 4-csatornás fali kapcsoló 5. C Audió lejátszó Digitális szobatermosztát Redőny, zsaluzia vezérlés Fényerőszabályzás Hőmérsékletszabályzás Távirányító OLED kijelzővel Router Készülékek kapcsolása 4-csatornás távirányító Kapcsoló aktor Dimmer aktor Redőnyvezérlő aktor Termo-aktor Detektorok VEZETÉK NÉLKÜLI MEGOLDÁSOK BUSZOS MEGOLDÁSOK

8 INTELLIGENS VILLANYSZERELÉS RENDSZER FUNKCIÓK Távoli hozzáférés - Internet, PDA vagy SMS üzenetekkel Mindenfajta fűtési és hűtési rendszer szabályozása - szobánként (fűtési körönként) egymástól függetlenül - szabályzás a külső hőmérséklet figyelembe vételével Külső redőnyök vezérlése - garázsajtó, toló kapu, medence fedél, reluxa, redőnyök Biztonsági rendszer - a beahatolók mozgásának érzékelése, megfigyelése. - tűz és más vészhelyzet megelőzése, füst- és gázérzékelés Jelenlét szimuláció - redőnyök automatikus mozgatása a megfelelő időben - világítások véletlenszerű kapcsolása Világítás vezérlés - világítási képek előhívása gombnyomásra - a környezeti megvilágítás adott szintjére - mozgásra vagy beállított időre Központi vezérlés - egy gombnyomásra kikapcsolható lámpák, készülékek, dugaljak és egyéb fogyasztók - redőnyök egyszerre, külön-külön vagy egyenkénti működte tése egyetlen parancsra Készülékek vezérlése - az inels-hez csatlakoztatott készülékek vezérelhetők idő / hőmérséklet / fényintenzitás vagy más paraméter alapján BELTÉRI VEZÉRLŐK WSB - fali nyomógombos vezérlők -,4 vagy 8 nyomógomb, fali szerelvények méretében - Elegant és Logus 90 kivitelben Vezeték nélküli vezérlők - egyszerű és kényelmes rádiófrekvenciás vezérlés Szobatermosztátok - fűtés és légkondicionálás szabályzásához SOPHY = multifunkciós vezérlő - hangvezérlés, hőmérséklet érzékelő, infra adó/vevő, fényérzékelő Univerzális távirányító (IR) Biztonságtechnikai billentyűzet - az integrált biztonsági rendszerhez Touch screen panel - érintőképernyő - a rendszer teljeskörű vezérlése és beállí tása az IDM program segítségével Érintőképernyős vezérlőegység (EST-) - falra szerelhető kompakt és intelligens vezérlő. Az EST- vezérelheti a fűtést, a világítást vagy akár a redőnyöket is. LOGUS 90 kivitelben inels StarterKit - GYORS KEZDÉS!! A StarterKit-nek köszönhetően az éppen aktuális igényeknek megfelelő alap összeállítást kapja. Az alaprendszer bármikor bővithető összetettebb feladatokhoz! Szeretné kényelmesen és takarékosan működtetni otthona készülékeit, eszközeit? Kapcsoljon hangulatfényeket vagy csak takarékoskodjon az energiával a fényerő-szabályzás alkalmazásával. Az inels egy összetett rendszer, de részleges alkalmazásokhoz a StarterKit egyszerű megoldás nyújt, mely tartalmazza a szabad bővítés lehetőségét. MULTIMEDIA Az Multimédia az inels rendszer kibővítése, mely új dimenziókat visz a lakás életébe. A lakás irányítása soha nem volt ilyen egyszerű! Az Multimédia tartalmazza a film, a zene, a televízió, a fotóalbum, a telefonközpont, a kaputelefon és még sok más funkció lehetőségét elegáns és kényelmes megjelenésben. A lakás összes technológiai eleme vezérelhető egy helyről - a TV készülék képernyőjéről. inels DESIGNER & MANAGER A program komplex információkat és vezérlési megoldásokat nyújt az inels rendszerrel felépített villamossági hálózat egészére vonatkozóan. Az IDM segítségével a különböző funkciók beállíthatóak és vezérelhetőek. Ez lehetőséget biztosít előre beállított fűtési módok, vagy időzített események használatára, vagy más funkciók konfigurálására.

9 AZ inels RENDSZER ELŐNYEI Előnyei a FELHASZNÁLÓK számára a hagyományos villanyszereléshez képest: Kényelem - fényerőszabályzás (fényerő növelés/csökkentés, lágy indítás, világítási képek) - érintőképernyő a vezérléshez (falba süllyesztett) = teljes hozzáféréssel - vezérlés bármilyen infra távirányítóval (pl. TV vagy HiFi távirányító) - vezérlés hangutasításokkal (Sophy egysége - érti az Ön szavait) - hőmérséklet szabályozása előre beállított program szerint - akár helyiségenként - vezérlés mobiltelefonnal, számítógéppel és az Interneten keresztül Automatizmus - a funkciók - a beállított paramétereknek megfelelően - automatikusan hajtódnak végre (hőmérséklet, fényerősség, mozgásérzékelés, szélerősség...) - lehetőség van több művelet végrehajtására egyetlen utasítás vagy esemény hatására (pl. az inels sötétben leengedi a redőnyöket, felkapcsolja a lámpákat, emeli a szoba hőmérsékletét és bekapcsolja a TV-t... stb.) - érkezés/indulás funkciók: a billentyűzeten a kód beütését követően (vagy mágneskártyával), a rendszer automatikusan beállítja a elektromos eszközöket, végrehajtja az előre beállított funkciókat, azonosítja a felhasználót Információ - rendszerinformációkat kaphat a kiválasztott eseményekről SMS-ben - bárhol, ahol Internet kapcsolat van, csatlakozhat az inels rendszerhez és lekérdezheti annak állapotát, illetve vezérlő utasításokat adhat - a biztonsági rendszer központi felügyelethez csatlakoztatható Biztonság - kiterjesztett biztonsági funkciók az egész rendszer tekintetében - a rendszer felszerelhető billentyűzettel, amelyről kód vagy mágneskártya segítségével elérhetőek a biztonsági rendszer funkciói - minden beállítás és hozzáférési lehetőség jelszóval védhető több szinten - védi házát, ha rosszra fordul az idő (árnyékolók behúzása erős szélben, viharban), váratlan esemény (hálózati hiba, túlterhelés), természeti katasztrófa (füstérzékelés, folyadékérzékelés) - egészségvédelem: a nem használt eszközök áramtalanítása (pl. hálószobában alvás közben) - ideális körülmények beállítása a gyermekszobában (fokozatos világítás lekapcsolás, kellemes hőmérséklet, mozgásérzékelés = gyermekfelügyelet) - biztonságos 4V-os DC tápfeszültség Takarékosság - fűtés és hűtés szabályozásával - időzítésekkel és időkorlátozással - fényerő-szabályzással (akár 10% megtakarítás) - eseményfüggő vezérlésekkel (sötétedés, hőmérséklet-változás, stb.) - kijelölt fogyasztók átkapcsolása kedvezőbb díjszabású hálózatra - feleslegesen működő fogyasztók lekapcsolása, (pl., ha nincs mozgás a helységben) Megjelenés - modern kivitelű fali nyomógombok, dugaljak, termosztátok, hang érzékelés Elegant és Logus 90 kivitelben - különböző szín és többféle keret kombinációja lehetséges - érintőképernyő - a kellemesen változatos otthonért Gyors telepítés - jelentősen kevesebb, köszönhetően a busznak (csak vezeték) - a programozást elég az eszközök telepítése után elvégezni Rugalmas módosítási és bővítési lehetőségek - az egységek cseréje, módosítása bármikor könnyen elvégezhető - a funkciók változtathatóak PC vagy Internet segítségével Hasznos funkciók fogyatékkal élők részére - hangutasítások és távirányíthatóság - hangüzenetek látássérülteknek ( Sophy által rögzített üzenetek ) - több funkció végrehajtása egy utasítás hatására - teljes vezérlés számítógép segítségével, egy helyről Előnyök KIVITELEZŐK számára a hagyományos villanyszereléshez képest: Nem szükséges minden funkciót előre pontosan tervezni - a telepítés azonnal kezdhető ( a projekt ütemezésétől függetlenül ), a programozás bármikor elvégezhető - a busz -vezetékes (elosztható az egész házban) - az eszközök bárhol csatlakoztathatók a buszvezetékre - a funkciók számítógépen keresztül programozhatók Idő- és pénzmegtakarítás a kivitelezésben - nincs szükség külön vezérlő vezetékek felszerelésére - a lehetséges hibák beüzemeléskor megszüntethetőek ( rossz helyen lévő, hiányzó kábel) Rugalmasság - bármikor újabb eszközök szerelhetőek fel a rendszer megbontása nélkül - az egységek könnyen cserélhetőek (nagyobb teljesítmény, több be- és kimenet) - az eszközök funkciói egyszerűen változtathatók a programmal (Interneten is) Szerviz - a villanyszerelő távolról, az Interneten adhat támogatást - könnyű hozzáférés - távolról lehetséges a hibakeresés és a diagnosztika... végül, de nem utolsó sorban - magasabb minősítés Önnek és munkatársainak - lehetőségeit kiterjeszti a piacon, közben referenciákat szerez - mindig egy lépéssel a versenytársak előtt jár - erősödik cégének megítélése

10 VEZETÉK NÉLKÜLI RENDSZER RF Control - A vezeték nélküli rádiófrekvenciás rendszer egy egyedi intelligens villanyszerelési megoldás, különösen házak, apartmanok rekonstrukciójánál vagy vezetékek meghoszszabbításához. Telepítése egyszerű, törés és vésés nélkül azonnal bevethető. Az egységek (aktorok) közvetlenül a megfelelő fali dobozba, lámpatestbe, kapcsolótáblába vagy bárhová telepíthetők, ahol a rádiófrekvenciás rendszer azt megengedi. RF Control rendszer lehetővé teszi elektromos berendezések és készülékek vezeték nélküli vezérlését, fényerőszabályzását, redőnyök, árnyékolók, garázskapuk, kapuk és medencetakarók mozgatását, távvezérlését. A berendezések valós idő szerint is kapcsolhatók az előre beállított programokkal, jelenetekkel, stb.. A vezeték nélküli rendszer előnyei: Elektromos fogyasztók távoli be és kikapcsolása Világítási körök kapcsolása, fényerőszabályzás, világítási képek kialakítása Redőnyök, zsaluk, reluxák kétirányú mozgatása Kapuk, garázsajtók nyitása/zárása Kézi vagy automatikus ellenőrzés, vezérlés (programozástól függően) Mozgás, jelenlét érzékelése - bevatkozás Gázszivárgás érzékelése - beavatkozás Ajtók, ablakok nyitásának érzékelése - beavatkozás Az RF kapcsolók nem kötöttek helyhez, így felszerelhetők üvegfelületre, falra de akár az éjjeliszekrényen is tarthatja azokat. A hordozható távirányítókkal az Ön kezébe kerül az irányítás! Garázsajtó nyitás vagy világítás kapcsolás a teraszról? Immár nem probléma! Az univerzális adó egységekkel akár 4 érintkezőt (gombot) is beköthet, így lehetővé válik bármilyen kontaktus RF rendszerhez történő csatlakoztatása. A rendszer védi tulajdonát és biztonságot nyújt. A csőtörés és füstérzékelők veszély esetén utasítást adhatnak a vízellátás elzárására, vész szellőztetésre stb.. A vevőegységek egyszerűen telepíthetők szerelvénydobozba, elosztószekrénybe, DIN sínre. A kapcsolóba integrált távirányitók fa, fém, üveg és gránit kivitelben bármilyen környezetbe beleillenek. El. készülékek kapcsolása VEZETÉK NÉLKÜLI TÁVIRÁNYÍTÓ Fényerő szabályzás Fűtés szabályzás Klíma vezérlés Redőnymozgatás Érzékelők kezelése 00 m HATÓTÁVOLSÁG 00 m HATÓTÁVOLSÁG FREKVENCIA 868 MHz MHz IA 868 KIVITEL TETSZETŐS KIVITEL TETSZETŐS Az RF Control rendszer kiváló kiegészítője ez az elegáns kivitelű vezeték nélküli rádiós távirányító OLED kijelzővel. Az RF Pilot kényelmessé teszi ház berendezéseinek és készülékeinek távvezérlését. Beállíthatók vele otthona fényei - kapcsolhatók és szabályozhatók is általa. Az RF Pilot távirányítóval mozgathatja redőnyeit, napellenzőit. A Jelenetek mód lehetővé teszi vevőkészülékek csoportos vezérlését - egy érintésre több parancs végrehajtását. Az RF Pilot az RF Control rendszer összes egységével kommunikál. További információk a rendszerről:

11 ÉRINTŐKÉPERNYŐS VEZÉRLŐ EGYSÉG Heating Livingroom A készülék kialakítása Save mode Mon Daily overview Normal mode Tue Weekly overview Party mode Heating program Holliday mode Wed Thu Fri Sat Sun 15:00 09:00 On O 5.00 C OK RF Touch-B szerelvénydobozba történő szereléshez Next function Heating (save mode) Set temperature 1 C AZ ÖN KEZÉBEN VAN AZ IRÁNYÍTÁS Az RF Touch érintőképernyős vezérlő az egész RF rendszer szíve. Teljes körű vezérlést biztosít a fűtéshez, különböző elektromos készülék és berendezés kapcsolásához, fényerő-szabályozáshoz vagy redőnyök mozgatásához. Start of light Settings Finish of light 1.00 C OK RF Touch-W síkfelszínre való szereléshez Mindez heti időprogramokkal, automatikusan és vezeték nélkül. A vezérlést jól áttekinthető érintőképernyős kijelző biztosítja, LOGUS 90 dizájnban. Az RF Touch a különböző RF egységekkel közösen teszi teljessé az RF Control vezeték nélküli rendszert. OTTHONA VEZETÉK NÉLKÜLI RENDSZERE RFJA-1B 30 V RFJA-1B 30 V RFSA-11B RFDA-71B RFJA-1B 4V DC RFSTI-11B FŰTÉS fűtésvezérlés (kazánok, termofejek stb V...) fűtésszabályzás az egész házban, vagy helyiségenként külső hőmérséklet mérése (vezeték nélküli szenzor) - pl. a teraszon... testre szabott, beállítható fűtési módok heti időzítéssel szabadság mód- amíg Ön szabadságát tölti, speciális fűtési mód szerinti program alapján működik a fűtés a digitális termosztáttal szabályozhatja az adott helyiség hőmérsékletét FÉNYERŐSZABÁLYZÁS fényerőszabályzás (szabályozható kompakt fénycsövek, elektr. vagy transzformátoros előtéttel szerelt halogén lámpák, fénycsövek 1-10V-os el.fényerőszabályzó előtéttel, 30-as LED lámpák, kompakt fénycsövek.) saját elnevezésű szabályzott világítási körök (pl.: nappali világítás) Napkelte/napnyugta funkció - a fényerősség fokozatosan nő/csökken a beállított időzítés szerint mp és 30 perc intervallumban KAPCSOLÁS világítás, aljzatok, el. berendezések kapcsolása áttekinthető vezérlés saját elnevezések alapján fogyasztók valós idejű kapcsolása akkor is, ha nem tartózkodik odahaza (pl. jelenlét szimuláció) több kapcsolási funkció: BE/KI kapcsolás, impulzusrelé, nyomógomb, késleltetett be / ki kapcsolás ( mp és 60 perc közötti időzítéssel) REDŐNYÖK redőnyök, zsalúziák, árnyékolók, garázskapu stb. vezérlése redőnyök együttes vagy önálló vezérlése a redőny tényleges le/fel húzási idejének beállítása 30 V és 4 V DC tápfeszültségű aktorok (ablakközti redőnyök, stb.) ÉRZÉKELŐK az RF Touch kommunikál az érzékelőkkel- ablak- ajtó nyitás, mozgás... kapcsoló aktorokkal való párosítási lehetőség teljes áttekintés otthona felett GYORSVEZÉRLÉS több aktor egyetlen utasítással történő vezérlését teszi lehetővé különböző képek beállítása - pl. egyazon utasításra leereszkednek a redőnyök és a világítás a beállított fényerővel világít

12 SZERELVÉNYCSALÁD EGYEDI KIALAKÍTÁSÚ FALI VEZÉRLŐK! Az eszközök CIB buszhoz csatlakoznak, a keretek függőlegesen és vízszintesen is sorolhatóak. WSB-0/G Csoportos fali vezérlők csendes működéssel -funkció WSB-40/G Csoportos fali vezérlők csendes működéssel 4-funkció WMR-11/G, Fali kártyaolvasó WTC-1/G Multifunkciós hőmérséklet vezérlő SOPHY/G Multifunkciós egység EST- Érintőképernyős vezérlő A DIZÁJN AZ EGYEDISÉG ÉS A SZÉPSÉG IHLETETT Így jellemezhetjük e kapcsolók dizájnját, amely az első pillanattól kezdve megragadja figyelmét. Vásárolhat különböző kapcsolókat és dugaljakat műanyag ill. fémeket imitáló műanyag kivitelben, azonban a Logus 90 termékcsaládot olyan elvarázsló és luxus kivitelezésű anyagok jellemzik, mint például a fémek, az eredeti fa, az üveg vagy a gránit. A felsorolt anyagokból készülnek a keretek, amelyeket szabadon kombinálhat a kapcsolók vagy dugaljak borítóival (fedlapjaival), igényeinek és stílusának megfelelően. A borítókat (fedlapokat) fehér, vagy elefántcsont színben, a színezett kivitelben pedig a gyöngyház, jég, alumínium és szürke színekben kínáljuk. A színek karcolások elleni tartóssága szigorúan tesztelt; a gyártó tíz éves jótállást vállal a kapcsoló színének tartósságára, normál használat mellett. A borítók(fedlapok) alkohollal is tisztíthatóak, minden kockázat nélkül. Érdekes információ, hogy ugyanezt a festéket használja autói festéséhez a Mercedes és a BMW gyár is... Egyszerűségének, letisztult dizájnjának és számos kombinációs lehetőségének köszönhetően a termékcsalád kiválóan használható mindenféle belső tér kialakításakor. Kínálatunkban 4 alap kivitel található, de egyedi kérés alapján ezektől eltérő kombinációk kialakítása is lehetséges. HARMINC ÉVES GYÁRTÓI TRADÍCIÓK Az ELKO EP, s.r.o. a régió több országában kizárólagos képviselője a modern lakásszerelvényeket gyártó Efapel (Portugália) cégnek. Termékeik minőségét nem csak a Portugáliában jellemző nedves és sós levegőben bizonyított ellenálló képesség biztosítja, hanem a több, mint 30 éves gyártói hagyomány és tapasztalat a villanyszerelési anyagok gyártása és értékesítése területén. A gyár a termékeit az egész világon értékesíti. A cég 1978-ban alakult és napjainkban a világ 48 országába exportálja termékeit. MINŐSÉG ÉS BIZTONSÁG Az Efapel igazán ötletesen alakítja ki a kapcsolók dizájnját, de a kapcsolón belül található alkatrészekre is nagy figyelmet fordít. A kiváló minőséggel tehát nem csak a külső szemlélő által látható kapcsoló borítójánál(fedlapjánál) találkozhatunk, hanem a kapcsoló belső, mechanikai részénél is. Bizonyára elnyeri a villanyszerelők tetszését az ellenálló, kemény műanyagból, éles élek nélkül gyártott szerkezet, mely a biztonságos kezelés és beszerelés miatt készült így. Ezeken felül, a kapcsoló belső szerkezete úgy lett kialakítva, hogy teljesen kizárja azt, hogy Ön szerelés közben hozzáérjen a veszélyes fém részekhez. A hosszú élettartam és a nagyfokú ellenállóképesség mellett ezek a kapcsolók higiéniailag ártalmatlanok és biztonságosak,még a legkissebbek számára is. Erről minőségi tanúsítványok sora is tanúskodik, az EU szempontok alapján elsősorban a CE, beleértve a ROHS-REACH tanúsítványokat.

13 SZERELVÉNYCSALÁD LOGUS 90 FALI KAPCSOLÓK KARAKTERES MEGJELENÉSSEL BASE AQUARELLA CRYSTAL METALLO ARBORE PETRA műanyag fémhatású üveg nemesfém fa gránit BR-Fehér GE-Jég CG-Üveg/Jég TP-Titán/Gyöngyház FP-Bükk/Gyöngyház GG-Gránit/Jég MF-Elefántcsont PE-Gyöngyház CP-Üveg/Gyöngyház IA-Acél/Alumínium JP-Cseresznye/Gyöngyház GP-Gránit/Gyöngyház AL-Alumínium CA-Üveg/Alumínium OP-Arany/Gyöngyház MS-Mahagóni/Szürke GA-Gránit/Alumínium IS-Szürke CS-Üveg/Szürke QS-Nikkel/Szürke NA-Dió/Alumínium GS-Gránit/Szürke Gyönyörű és különleges... US -Alumínium / Szürke Kapcsolók és dugaljak LOGUS 90 dizájnban hagyományos villanyszereléshez A KAPCSOLÓ MECHANIKÁJA A kapcsolókat a szigorú geometriai alakjuk emeli ki a sorból. A keretek pontos négyzet alakúak, melynek köszönhetően vízszintes, vagy függőleges helyzetben is felszerelhetőek. A régebbi borítókat(fedlapokat) egyszerűen és gyorsan le lehet cserélni, akkor is, ha Önnek éppen egy másik kombináció tetszik meg. A szerkezet u.i. négy rögzítővel van ellátva, amelyekbe a keret csak egyszerűen bepattintható; nem szükséges egyéb rögzítési mód. Ez a rögzítési mód lehetővé teszi a kapcsoló problémamentes működését, abban az esetben is, ha a fal nem egészen egyenletes. A mechanika beszerelhető a hagyományos kötő- vagy szerelvénydobozba is a RS-Króm/Szürke hagyományos módon, csavaros rögzítéssel. Továbbbi előnyt jelent a csavar nélküli bekötés lehetősége, a vezetékek gyorsan és biztonságosan csatlakoztathatóak, csavarhúzó nélkül. A szerkezet mélysége mindössze 0 mm, tehát a dobozba gond nélkül behelyezhető. A pólusonkénti dupla csatlakozó lehetővé teszik további vezetékek bekötését, külső sorkapcsok felhasználása nélkül. A mechanika elülső részén nyílások vannak kialakítva, melyeken keresztül tesztelhető a beszerelt eszköz működése,anélkül, hogy ki kellene szerelnünk a helyéről. Az alap egypólusú típusokon kívül, két vagy hárompólusú (-3 funkciós) verziók is rendelkezésre állnak.

14 VEZÉRLŐ SZERELVÉNYEK Példa a kapcsoló összeállítására Kapcsoló mechanizmus Alap - keret Fedlap Alap komplett egység MECHANIZMUS pl.: WSB-40/G EAN: KERET rendelési szám: Txx pl.: 96910TBR = egyes keret, műanyag/fehér COVER rendelési szám: Txx pl.: TBR = egyes fedlap, fehér COMPLETE UNIT rendelési számok: pl.: , TBR,96601 TBR eszköz, keret, fedlap KÉSZÍTSE EL SAJÁT EST- SZÍNKOMBINÁCIÓJÁT! Mechanizmus Keret Belső keret Hátsó fedlap Komplet EST-B Mechanizmus - Kód Keret Kód Belső keret Kód Hátsó fedlap Kód EST-/B_x3 EST/B_3x3 EST/B_3x4 EST-/W_x3 EST-/W_3x3 EST-/W_4x3 műanyag/fehér műanyag/fekete műanyag/piros üveg fém/alumínium fém/nikkel fém/titán AWH- ABL- ARE- AGL- AAL- ANI- ATI- fehér sötétszürke alumínium (fémes) gyöngyház (fémes) jég (fémes) szürke (fémes) BWH BDG BAL BPE BIC BMG fehér elefántcsont világosszürke sötétszürke Csak EST-W Példa az Ön színkombinációjának összeállítására rendelési kóddal: -CWH -CIV -CLG -CDG! EST-W EST-B falra szerelhető fekete keret, fehér belső keret, nyomógombok száma x3 EST/B_X3- + ABL- + BWH = EST/B_X3-ABL-BWH EST-W sík felületre szerelhető fekete keret, fehér belső keret, fehér hátsó fedlap, nyomógombok száma x3 EST/W_X3- + ABL- + BWH + - CWH = EST/W_X3-ABL-BWH-CWH Az egyes részek külön nem rendelhetők, a komplett egységek előre szereltek!

15 SZERELVÉNYCSALÁD HARMÓNIKUS SZÍNEK, IDŐTÁLLÓ DIZÁJN, MEGBÍZHATÓ TECHNOLÓGIA A modern életvitel nagyban ad az egyediségre és ezt a trendet átveszik a belső építészet egyes elemei is. Az ELEGANT típusú kapcsolók és dugaljak megfelenek a vásárlók egyedi igényeinek, színvilága harmonikus összhangban van a belső térrel, úgy, hogy egy egységes egészet alkossanak. Az apró részletek észrevétlenül, de jelentősen kihatnak a szellemi és fizikai állapotunkra, élénkítik a belső tér építészeti és optikai megoldásainak érzékelését. Az ELEGANT termékpalettához tartozó keretek hagyományostól eltérő értelmezése és kialakítása lehetőséget ad 13 színből 85 alapszín kombináció kialakítására, és ez minden belső térnek egyedi, össze nem téveszthető hangulatot ad. A termékcsalád újdonságai a nemesfém színekben kapható keretek alumínium, grafit, arany és titán színekben amelyek új utakat nyitnak a modern és elegáns élettér kialakításához. Az eszközök CIB buszhoz csatlakoznak, függőleges és vízszintes sorolókeretek is rendelkezésre állnak. classic colour metallic WSB-0/E WSB-40/E WSB-80/E medical SOPHY/E IART-1/E IDRT-1/E aqua+ Oldalnézet Az elektronika WMR-11/E 15

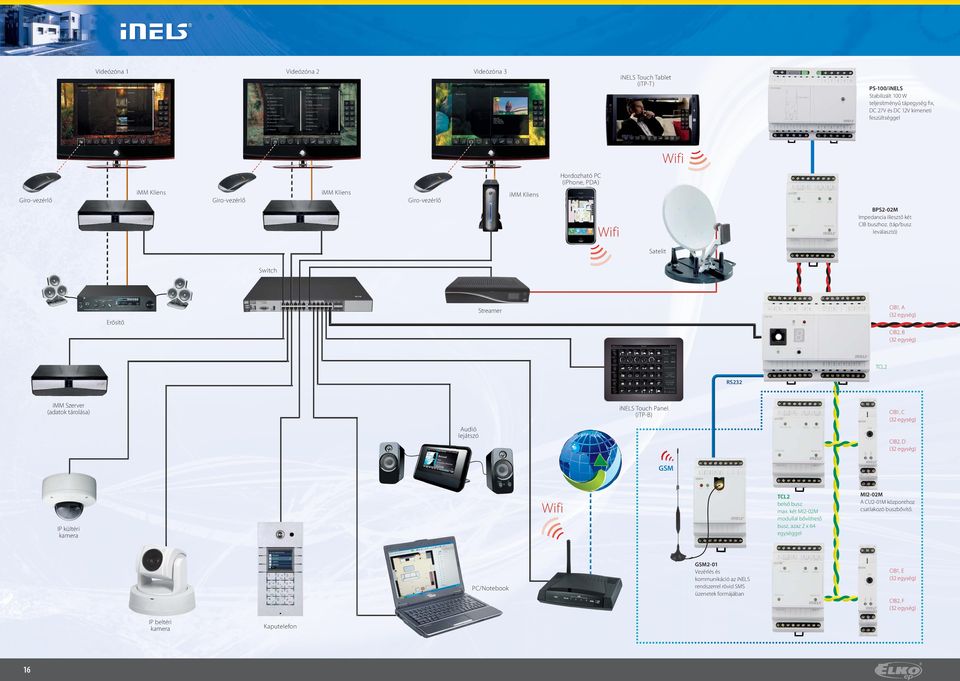

16 Videózóna 1 Videózóna Videózóna 3 inels Touch Tablet (itp-t) PS-100/iNELS Stabilizált 100 W teljesítményű tápegység fix, DC 7V és DC 1V kimeneti feszültséggel Wifi Hordozható PC (iphone, PDA) imm Kliens Giro-vezérlő imm Kliens Giro-vezérlő imm Kliens Giro-vezérlő BPS-0M Impedancia illesztő két CIB buszhoz. (táp/busz leválasztó) Wifi Satelit Switch CIB1, A (3 egység) Streamer Erősítő CIB, B (3 egység) TCL RS3 imm Szerver (adatok tárolása) inels Touch Panel (itp-b) CIB1, C (3 egység) Audió lejátszó CIB, D (3 egység) GSM TCL belső busz max. két MI-0M modullal bővíthető busz, azaz x 64 egységgel Wifi IP kültéri kamera PC/Notebook GSM-01 Vezérlés és kommunikáció az inels rendszerrel rövid SMS üzenetek formájában MI-0M A CU-01M központhoz csatlakozó buszbővítő. CIB1, E (3 egység) CIB, F (3 egység) IP beltéri kamera 16 Kaputelefon

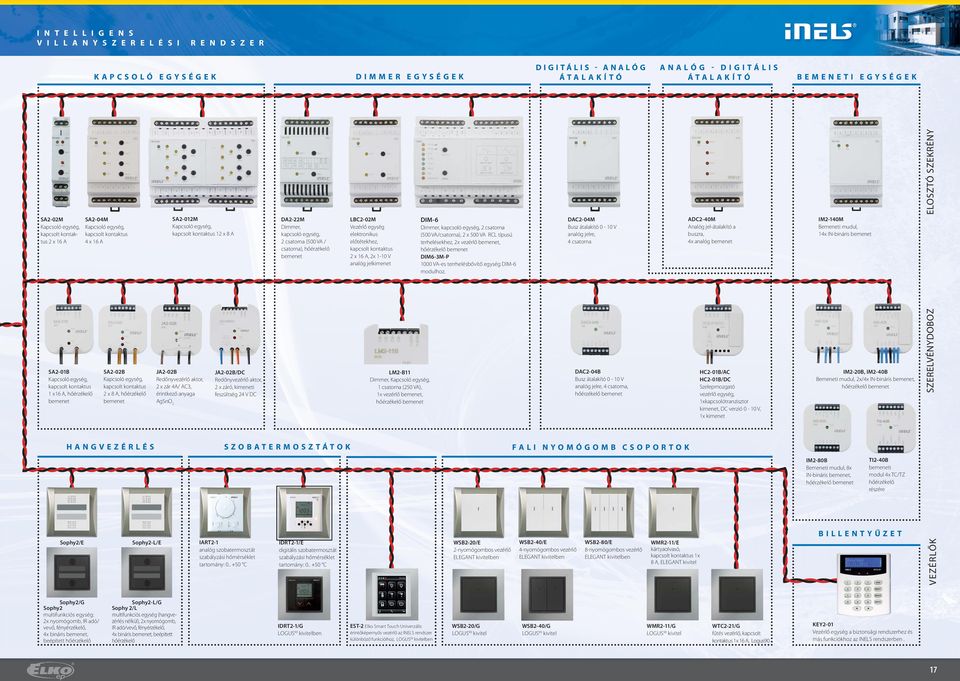

17 I N T E L L I G E N S V I L L A N Y S Z E R E L É S I R E N D S Z E R DIG ITÁLIS - ANALÓG ÁTALAKÍTÓ DIMMER EGYSÉGEK ANALÓG - DIGITÁLIS ÁTALAKÍTÓ BEMENETI EGYSÉGEK ELOSZTÓ SZEKRÉNY KAPCSOLÓ EGYSÉGEK SA-01M Kapcsoló egység, kapcsolt kontaktus 1 x 8 A SA-04M Kapcsoló egység, kapcsolt kontaktus 4 x 16 A SA-01B Kapcsoló egység, kapcsolt kontaktus 1 x16 A, hőérzékelő bemenet SA-0B Kapcsoló egység, kapcsolt kontaktus x 8 A, hőérzékelő bemenet JA-0B Redőnyvezérlő aktor, x zár 4A/ AC3, érintkező anyaga AgSnO HANGVEZÉRLÉS DA-M Dimmer, kapcsoló egység, csatorna (500 VA / csatorna), hőérzékelő bemenet LBC-0M Vezérlő egység elektronikus előtétekhez, kapcsolt kontaktus x 16 A, x 1-10 V analóg jelkimenet DIM-6 DAC-04B Busz átalakító 0-10 V analóg jelre, 4 csatorna, hőérzékelő bemenet LM-B11 Dimmer, Kapcsoló egység, 1 csatorna (50 VA), 1x vezérlő bemenet, hőérzékelő bemenet JA-0B/DC Redőnyvezérlő aktor, x záró, kimeneti feszültség 4 V DC ADC-40M Analóg jel-átalakító a buszra, 4x analóg bemenet DAC-04M Busz átalakító 0-10 V analóg jelre, 4 csatorna Dimmer, kapcsoló egység, csatorna (500 VA/csatorna), x 500 VA RCL típusú terhelésekhez, x vezérlő bemenet, hőérzékelő bemenet DIM6-3M-P 1000 VA-es terrhelésbővítő egység DIM-6 modulhoz. SZOBATERMOSZTÁTOK HC-01B/AC HC-01B/DC Szelepmozgató vezérlő egység, 1xkapcsolótranzisztor kimenet, DC verzió 0-10 V, 1x kimenet IM-140M Bemeneti mudul, 14x IN-bináris bemenet IM-0B, IM-40B Bemeneti mudul, x/4x IN-bináris bemenet, hőérzékelő bemenet SZERELVÉNYDOBOZ SA-0M Kapcsoló egység, kapcsolt kontaktus x 16 A FALI NYOMÓGOMB CSOPORTOK IM-80B Bemeneti mudul, 8x IN-bináris bemenet, hőérzékelő bemenet TI-40B bemeneti modul 4x TC/TZ hőérzékelő részére Sophy/G Sophy multifunkciós egység: x nyomógomb, IR adó/ vevő, fényérzékelő, 4x bináris bemenet, beépített hőérzékelő Sophy-L/E Sophy-L/G Sophy /L multifunkciós egység (hangvezérlés nélkül), x nyomógomb, IR adó/vevő, fényérzékelő, 4x bináris bemenet, beépített hőérzékelő IART-1 analóg szobatermosztát szabályzási hőmérséklet tartomány: C WSB-0/E -nyomógombos vezérlő ELEGANT kivitelben IDRT-1/E digitális szobatermosztát szabályzási hőmérséklet tartomány: C IDRT-1/G LOGUS90 kivitelben EST- Elko Smart Touch Univerzális érintőképernyős vezérlő az INELS rendszer különböző funkcióihoz, LOGUS90 kivitelben WSB-0/G LOGUS90 kivitel WSB-40/E 4-nyomógombos vezérlő ELEGANT kivitelben WSB-40/G LOGUS90 kivitel WSB-80/E 8-nyomógombos vezérlő ELEGANT kivitelben VEZÉRLŐK BILLENTYŰZET Sophy/E WMR-11/E kártyaolvasó, kapcsolt kontaktus 1x 8 A, ELEGANT kivitel WMR-11/G LOGUS90 kivitel WTC-1/G fűtés vezérlő, kapcsolt kontaktus 1x 16 A, Logus90 KEY-01 Vezérlő egység a biztonsági rendszerhez és más funkciókhoz az INELS rendszerben. 17

18 I N T E L L I G E N S V I L L A N Y S Z E R E L É S I R E N D S Z E R L Segédrelé, tekercs 30 V AC/5 ma NO kontaktus pl. VS 116K Külső tápérzékelő EZS - 1V DC + CIB A - + CIB B - N PS-100 / INELS BPS-0M CU-01M GSM-01 BPS-0M MODE PSM1 PSM + CIB C - Batt 1 V Batt 1 V Relé kimenet NC/GND Batt 1 V Batt 1 V + CIB D - Rendszerbővítés további buszra Tápegység PS100/iNELS Busz leválasztó BPS-0M Központi egység CU-01M GSM modul GSM-01 Busz leválasztó BPS-0M Külső mesterbusz MI-0M 18

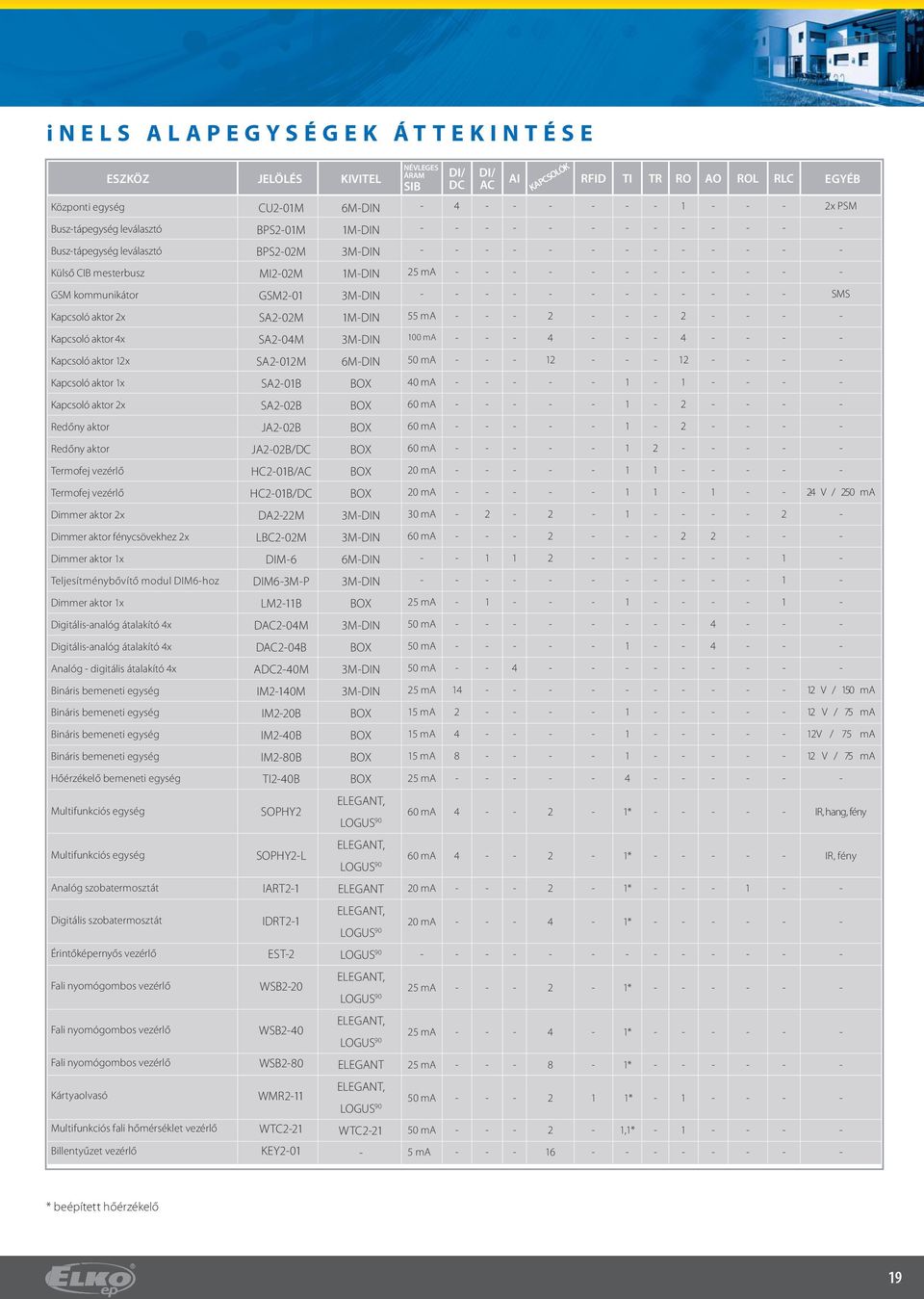

19 inels ALAPEGYSÉGEK ÁTTEKINTÉSE NÉVLEGES ÁRAM DI/ ESZKÖZ JELÖLÉS KIVITEL DC DI/ AC AI RFID TI TR RO AO ROL RLC EGYÉB SIB Központi egység CU-01M 6M-DIN x PSM Busz-tápegység leválasztó BPS-01M 1M-DIN Busz-tápegység leválasztó BPS-0M 3M-DIN Külső CIB mesterbusz MI-0M 1M-DIN 5 ma GSM kommunikátor GSM-01 3M-DIN SMS Kapcsoló aktor x SA-0M 1M-DIN 55 ma Kapcsoló aktor 4x SA-04M 3M-DIN 100 ma Kapcsoló aktor 1x SA-01M 6M-DIN 50 ma Kapcsoló aktor 1x SA-01B BOX 40 ma Kapcsoló aktor x SA-0B BOX 60 ma Redőny aktor JA-0B BOX 60 ma Redőny aktor JA-0B/DC BOX 60 ma Termofej vezérlő HC-01B/AC BOX 0 ma Termofej vezérlő HC-01B/DC BOX 0 ma V / 50 ma Dimmer aktor x DA-M 3M-DIN 30 ma Dimmer aktor fénycsövekhez x LBC-0M 3M-DIN 60 ma Dimmer aktor 1x DIM-6 6M-DIN Teljesítménybővítő modul DIM6-hoz DIM6-3M-P 3M-DIN Dimmer aktor 1x LM-11B BOX 5 ma Digitális-analóg átalakító 4x DAC-04M 3M-DIN 50 ma Digitális-analóg átalakító 4x DAC-04B BOX 50 ma Analóg - digitális átalakító 4x ADC-40M 3M-DIN 50 ma Bináris bemeneti egység IM-140M 3M-DIN 5 ma V / 150 ma Bináris bemeneti egység IM-0B BOX 15 ma V / 75 ma Bináris bemeneti egység IM-40B BOX 15 ma V / 75 ma Bináris bemeneti egység IM-80B BOX 15 ma V / 75 ma Hőérzékelő bemeneti egység TI-40B BOX 5 ma ELEGANT, Multifunkciós egység SOPHY 60 ma * IR, hang, fény LOGUS 90 ELEGANT, Multifunkciós egység SOPHY-L 60 ma * IR, fény LOGUS 90 Analóg szobatermosztát IART-1 ELEGANT 0 ma * Digitális szobatermosztát IDRT-1 ELEGANT, 0 ma * LOGUS 90 Érintőképernyős vezérlő EST- LOGUS Fali nyomógombos vezérlő WSB-0 ELEGANT, 5 ma * LOGUS 90 Fali nyomógombos vezérlő WSB-40 ELEGANT, 5 ma * LOGUS 90 Fali nyomógombos vezérlő WSB-80 ELEGANT 5 ma * Kártyaolvasó WMR-11 ELEGANT, 50 ma * LOGUS 90 Multifunkciós fali hőmérséklet vezérlő WTC-1 WTC-1 50 ma ,1* Billentyűzet vezérlő KEY-01-5 ma KAPCSOLÓK * beépített hőérzékelő 19

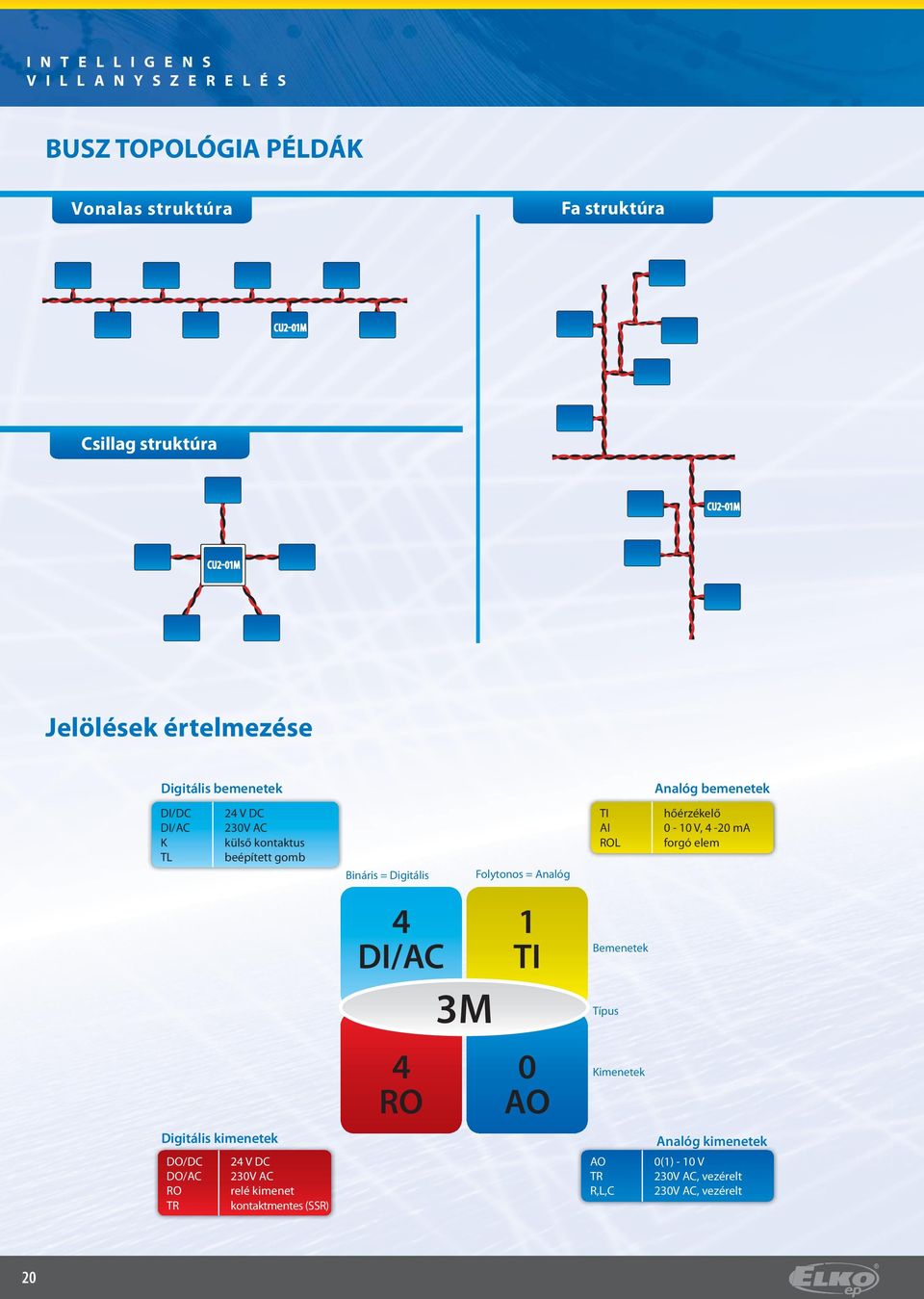

20 I N T E L L I G E N S V I L L A N Y S Z E R E L É S BUSZ TOPOLÓGIA PÉLDÁK Vonalas struktúra Fa struktúra CU-01M Csillag struktúra CU-01M CU-01M Jelölések értelmezése Digitális bemenetek DI/DC DI/AC K TL Digitális kimenetek DO/DC DO/AC RO TR 4 V DC 30V AC külső kontaktus beépített gomb 4 V DC 30V AC relé kimenet kontaktmentes (SSR) Bináris = Digitális 4 DI/AC 4 RO 3M Folytonos = Analóg 1 TI 0 AO TI AI ROL Bemenetek Típus Kimenetek AO TR R,L,C Analóg bemenetek hőérzékelő 0-10 V, 4-0 ma forgó elem Analóg kimenetek 0(1) - 10 V 30V AC, vezérelt 30V AC, vezérelt 0

21 inels termékek Termékazonosítás - magyarázat SA-04M DA-M DAC-04M IM-0B S SWITCH (Kapcsoló) D DIMMING (Dimmer) D DIGITAL (Digital) I INPUT (Bemenet) A Actuator (aktor) A Aktuator (aktor) A Analogue M Module. generációs inels. generációs inels C Converter. generációs inels - -. generációs inels - 0 Bemenetek száma Bemenetek száma - Bemenetek száma 4 Kimenetek száma Kimenetek száma 0 Bemenetek száma 0 Kimenetek száma M Moduláris kivitel M Moduláris kivitel 4 M Kimenetek száma Moduláris kivitel B Box (dobozba szerelhető) WSB-40 WTC-1 W WALL (Fali) W WALL (Fali) S Switch T Temperature (Hőmérséklet) B SWITCH (kapcsoló) C Controller (vezérlő). generációs inels. generációs inels Bemenetek száma Bemenetek száma 0 Kimenetek száma 1 Kimenetek száma Típusok 1M kivitel: 1 modul, DIN sínre B Dobozba szerelhető kivitel 3M kivitel: 3 modul, DIN sínre E Elegant kapcsoló dizájn: Elegant 6M kivitel: 6 modul, DIN sínre G LOGUS 90 kapcsoló dizájn: LOGUS 90 1

22 I N T E L L I G E N S V I L L A N Y S Z E R E L É S inels TERMÉKEK CU-01M, központi egység A rendszer fő eleme, Ethernet 10/100 Mbps, x CIB busz, 1x RS3, x PSM vezérlő, 4x bináris bemenet, DIN sínre szerelhető, 6-MODUL. Rendszer egységek MI-0M, külső CIB mesterbusz A CU-01M központhoz csatlakozó buszbővítő. BPS-01M, BPS-0M, busz/tápfeszültség leválasztó A busz és a tápfeszültség impedancia elválasztására. GSM-01, GSM kommunikátor GSM kommunikációs átjáró az inels rendszer és mobiltelefon között, RS3, DIN sínre szerelhető, 3-MODUL. SA-0M, -szeres kapcsoló aktor Kapcsoló egység, x16a váltóérintkező, LED-es reléállapot jelzés, kézi vezérlés, DIN sínre szerelhető, 1-MODUL. SA-04M, 4-szeres kapcsoló aktor Kapcsoló egység, 4x16A váltóérintkező kontaktus, LED-es reléállapot jelzés, kézi vezérlés, DIN sínre szerelhető, 3-MODUL. Bemeneti egységek SA-01M, 1-szeres kapcsoló aktor Kapcsoló egység, 1x8 A NO kontaktus 3 csoportban, LED-es reléállapot jelzés, kézi vezérlés, DIN sínre szerelhető, 6-MODUL. SA-01B, 1-szeres kapcsoló aktor Kapcsoló egység, 1x16A NO kontaktus, hőérzékelő bemenet, szerelvénydobozba építhető. SA-0B, -szeres kapcsoló aktor Kapcsoló egység, x8a NO kontaktus, hőérzékelő bemenet, szerelvénydobozba építhető. JA-0B, JA-0B/DC, redőny aktor Kapcsoló aktor redőnyök, reluxák, napellenzők vezérlésére, x független kimenet, hőérzékelő bemenet, szerelvénydobozba építhető. HC-01B/AC, HC-01B/DC, termofej vezérlő Termofej vezérlő elektromos termoszelephez, 1x kapcsolótranzisztor, DC verzió 0-10 V, 1x kimenet szerelvénydobozba építhető. DA-M, -szeres dimmer aktor Dimmer, kapcsoló egység RLC terhelésekhez, x 500 VA, x vezérlő bemenet, hőérzékelő bemenet 3-MODUL. Dimmer aktorok LBC-0M, -szeres dimmer aktor fénycsövekhez Vezérlő egység fénycsövek szabályzásához, x16a váltóérintkező, x 1-10 V analóg kimenet, LED-es reléállapot jelzés, kézi vezérlés, DIN sínre szerelhető, 3-MODUL. DIM-6, 1-szeres dimmer aktor Dimmer egység RLC terhelésekhez, 1x 000 VA, nyomógombos, potenciométeres, 0-10 V analóg jellel vagy inels - CIB buszos vezérlés. DIM6-3M-P, Teljesítmény bővítő modul DIM-6 típusú eszközhöz A DIM-6 típusú dimmerhez csatlakoztatva 1000 VA-rel növelhető a terhelés. LM-11B, 1-szeres dimmer aktor Dimmer, kapcsoló egység RLC terhelésekhez, 1x 50 VA, 1x vezérlő bemenet, hőérzékelő bemenet, szerelvénydobozba építhető. Kapcsoló aktorok IM-140M, bináris bemeneti egység bemeneti modul, 14x IN-bináris bemenetek, DIN sínre szerelhető, 3-MODUL. IM-0B, IM-40B, IM-80B, bináris bemeneti egység bemeneti modul, x/4x/8x bináris bemenetek, hőérzékelő bemenet, szerelvénydobozba építhető. TI-40B, hőérzékelő bemeneti egység 4 db TC/TZ hőérzékelő csatlakoztatásához, szerelvénydobozba építhető.

23 ADC-40M, 4 csatornás analóg-digitális átalakító Analóg jelek átalakítása a buszra, 4x választható analóg bemenet, DIN sínre szerelhető, 3-MODUL. Átalakítók (Konverterek) DAC-04B, 4 csatornás digitális-analóg átalakító buszról vezérelt 0(1) - 10 V analóg jelkimenet, hőérzékelő bemenet, szerelvénydobozba építhető. DAC-04M, 4 csatornás digitális-analóg átalakító buszról vezérelt 0(1) - 10 V analóg jelkimenet, DIN sínre szerelhető, 3-MODUL. ELAN - IR, Ethernet / IR kód átalakító KImenetek 3 x IR kimenet, a khz vivőfrekvenciájú IR kódokat támogatja. RF inels/usb, Stick RF inels/usb - vezérlő stick, kommunikációs átjáró az RF Control rendszer eszközei és a. Érintős itp-b 10., itp-b 8.4 : Érintőképernyős panel falba süllyesztett szereléshez 10. / 8.4 EST-, ELKO Smart Touch - Vezérlőegység érintőképernyős kijelzővel WSB, rövidutas működésű fali nyomógomb csoportok WSB-0/E, WSB-0/G, -gombos vezérlő, beépített hőérzékelő, 1 x kétszínű LED jelzés, Elegant és LOGUS 90 kivitelben. WSB-40/E, WSB-40/G, 4-gombos vezérlő, beépített hőérzékelő, x kétszínű LED jelzés, Elegant és LOGUS 90 kivitelben. Fali vezérlők WMR-11/E, WMR-11/G, kártyaolvasó Kontaktus nélküli adathordozó-olvasó (chip kártya, kulcstartó), 1x8A váltóérintkező, kétgombos vezérlő, Elegant és LOGUS 90 kivitelben. WTC-1/G, multifunkciós hőmérséklet vezérlő Fali vezérlő elektromos fűtéshez, 1x16A váltóérintkező kontaktus, külső hőérzékelő bemenet, beépített hőérzékelő, nyomógomb, LOGUS 90 kivitelben. SOPHY/E, SOPHY-L/E, SOPHY/G, SOPHY-L/G, multifunkciós egység Hang érzékelő, IR adó/vevő, beépített hőérzékelő, fényérzékelő, nyomógombok, Elegant és LOGUS90 kivitelben. IART-1/E, analóg szobatermosztát Kezelő egység hőmérséklet korrekcióhoz az inels rendszerben, korrekció +/- 3 C tartományban, Elegant kivitelben. IDRT-1/E, digitális szobatermosztát Kezelő egység hőmérséklet korrekcióhoz az inels rendszerben, LCD kijelző háttérvilágítással, LOGUS 90, Elegant kivitelben. Billentyűzet KEY-01/R, vezérlő billentyűzet Vezérlő egység a biztonsági rendszerhez és néhány más inels rendszerfunkcióhoz. 3

24 I N T E L L I G E N S V I L L A N Y S Z E R E L É S Központi egység CU-01M 4 DI/DC PSM 6M 1 RO A központi egység az egész inels rendszer szíve. Ez az egység közvetítő a felhasználói szoftver és a buszra csatlakozó érzékelők és aktorok között.. A CU-01M központi egységhez közvetlenül 64 eszköz csatlakoztatható, CIB buszon. CU-01M MŰSZAKI ADATOK B E M E N E T E K Bemenet: 4x NO vagy NC a GND (-) pontról x PSM (tápfeszültségek figyelése) Lehetőség van további egységek bekötésére is az MI-0M külső bővítő modullal, mely a CU-01M TCL buszára csatlakozik. PSM - Tápegység figyelő ellenőrzi a tápfeszültség és a háttér akkumulátor állapotát. Hálózatkimaradásnál az összes adatot, idő beállításokat megőrzi min. 7 óráig. Az RJ45 Ethernet port az egység előlapján található, melynek átviteli sebessége 10/100 Mbps. 4 bináris bemenete külső kontaktusok (GND) bekötésével vezérlésre használható (gombok, kapcsolók, érzékelők, detektorok). A CU-01M előlapján található egy kijelző az egység állapotának ellenőrzéséhez, valamint egy funkcionális nyomógomb. A CU-01M kapcsolószekrénybe, DIN sínre szerelhető 6-MODUL széles egység (EN60715). K I M E N E T E K Kimenet: relé kimenet - NC/GND Csatlakoztatható eszközök száma (közvetlenül a CU-01M -hez): max. 64 (x3) Bővítési lehetőség: 18 (x MI-0M x x 3) összesen 19 egységig K O M M U N I K Á C I Ó Installációs busz: x CIB (max. hossza x550m) Rendszer BUS: TCL (max. hossza 300m) Állapotjelzés az egységen: zöld LED - villogó ETH kommunikáció jelzése: zöld LED - villogó CU-01M súlyos hiba jelzése: piros LED Kommunikációs interfészek: RS 3, ethernet port 10/100 Mbps (RJ45) Belső memória: 4 MB Flash Alapértelmezett IP cím: (gombnyomásra megjelenik a kijelzőn) L N PS-100 / INELS Segédrelé, tekercs 30 V AC/5 ma NO kontaktus pl. VS 116K Külső tápérzékelő EZS - 1V DC T Á P E G Y S É G Tápfeszültség/áramfelvétel: Tápfeszültség jelzése: 7 V DC/100 ma zöld LED RUN C S A T L A K O Z Á S O K Csatlakozók: max..5 mm /1.5 mm érvéggel Ü Z E M E L T E T É S I F E L T É T E L E K Működési hőmérséklet: Tárolási hőmérséklet: Elektromos szilárdság: Védettségi fok: Túlfeszültségi kategória: Szennyezettségi fok: Működési helyzet: Telepítés: Kivitel: C C EN szerint IP0 eszköz, IP40 kapcsolószekrénybe szerelve II. tetszőleges Kapcsolószekrényben DIN sínre - EN MODUL M É R E T E K É S T Ö M E G Méretek: 90 x 105 x 65 mm Tömeg: 50 g Tápegység PS-100/iNELS 4

25 Az egység konfigurálását az inels Designer and Manager (IDM) program segítségével lehet elvégezni, MS Windows XP vagy magasabb operációs rendszerrel telepített számítógéppel. A CU-01M Interneten keresztül konfigurálható, ellenőrizhető és vezérelhető (természetesen az egységnek csatlakoznia kell az Internethez) Eszközkezelő ablak az IDM szoftverben A beépített webszerver biztosítja a böngészővel történő távoli elérést (PC,PDA). A CU-01M központ biztosítja a buszra csatlakoztatott egységek távoli firmware frissítését. Az IDM szoftverrel a funkciók széles skálája érhető el: Programozás, konfigurálás, ellenőrzés, felügyelet. Megjelenítés szerkesztése. Kérésre rendelhető SCADA / HMI Reliance rendszer és OPC szerver. A TCL busz max. hossza 300m (csavart érpár), az RS-485 előírásai szerint (soros topológia). Bekötés RS 3 a GSM-01M-hez CIB A CIB B BPS-0M CU-01M BPS-0M MODE PSM1 PSM Batt 1 V Batt 1 V Relé kimenet NC/GND + CIB C - + CIB D - Rendszerbővítés további buszra Busz leválasztó BPS-0M Központi egység CU-01M Busz leválasztó BPS-0M Külső mesterbusz MI-0M 5

26 I N T E L L I G E N S V I L L A N Y S Z E R E L É S Tápegység / busz leválasztó BPS-01M, BPS-0M BPS-01M A tápfeszültség és a CIB busz impedancia elválasztására szolgál. A BPS-0M modulhoz háttér akkumulátor csatlakoztatható, melynek a töltését is elvégzi, így tartalék áramforrásként biztosítja a CU-01M és valamennyi CIB buszra kapcsolódó egység tápellátását hálózatkimaradás esetén (A BPS-01M modulhoz nem lehet akkumulátort csatlakoztatni és tölteni!). 1M A BPS-0M állítja elő a CU-01M és a GSM-01 tápfeszültségét is. A kimenetek elektronikus védelemmel rendelkeznek. Összes bemeneti és kimeneti feszültség állapotát zöld LED-ek jelzik. BPS-01M MŰSZAKI ADATOK B E M E N E T E K AKKU bemenet/töltőáram: BPS-01M x BPS-0M 4 V/A BPS-0M K I M E N E T E K Kimeneti tápfeszültség/áram: CIB Kimeneti feszültség/áram: x 1x 7 V DC/1A 7 V DC/1A x 7 V DC/1A 3M K O M M U N I K Á C I Ó Installációs busz: T Á P E G Y S É G Tápfeszültség/áramfelvétel: Feszültség állapotjelzés: 1x CIB x CIB 7 V DC/5 ma 7 V DC/15 ma 1 x zöld LED 5 x zöld LED BPS-0M C S A T L A K O Z Á S O K Csatlakozók: max..5 mm /1.5 mm érvéggel Ü Z E M E L T E T É S I F E L T É T E L E K Működési hőmérséklet: C Tárolási hőmérséklet: C Védettségi fok: IP0 eszköz, IP40 kapcsolószekrényben Túlfeszültségi kategória: II. Szennyezettségi fok: Működési helyzet: tetszőleges Telepítés: kapcsolószekrénybe, DIN sínre (EN 60715) Kivitel: 1-MODUL 3-MODUL M É R E T E K É S T Ö M E G Méretek: 90x17.5x64 mm 90x5x65 mm Tömeg: 57 g 100 g 6
