1 A B-REKORD redınytok és a BALTAVÁRI SYSTEM REDİNY ÉS SZÚNYOGHÁLÓ RENDSZER technikai újdonságai A B-REKORD redınytok legfıbb technikai újdonsága, amit 2001 óta szabadalommal védünk, hogy egy testben létrehoz felülrıl egy kibetonozható zsaluformát az áthidaló részére, alulról pedig tartalmaz egy hıszigetelt redınyalagutat, amibe a belesütött alumínium profilokhoz csatlakoztatható a további újdonságokat tartalmazó BALTAVÁRI SYSTEM REDİNY ÉS SZÚNYOGHÁLÓ RENDSZER. A B-REKORD redınytok beépítése a falazatba áthidalóként, helyszíni kibetonozással történik. Több évtizedes, a redınyös szakmában szerzett tapasztalataink alapján megterveztük a szerintünk ideális formát és ehhez kiválasztottuk a hıszigetelési elvárásoknak megfelelı anyagot, az EPS-habot. A tömör, 50 Kg/m 3 sőrőségő kemény habnak a merevségét a gyártás során bele integrált két erre a célra tervezettalumínium profillal értük el. A 6 méter hosszú B-REKORD redınytok gyártása formába habosítással történik, amihez egy speciális gyártó gépet is terveztünk. Az alumínium profilokat (1) (3) a szerszám záródása elıtt a gépbe helyezzük. 1 3 A gyártó sor úgy készült, hogy a forma állítható, tehát több féle szélességben gyártható a redınytok a standard falazóelemek szélességére. Jellemzıen 38 és 44 cm es szélességben készülnek.

újdonságokat tartalmazó BALTAVÁRI SYSTEM REDİNY ÉS SZÚNYOGHÁLÓ RENDSZER. A B-REKORD redınytok beépítése a falazatba áthidalóként, helyszíni kibetonozással történik.

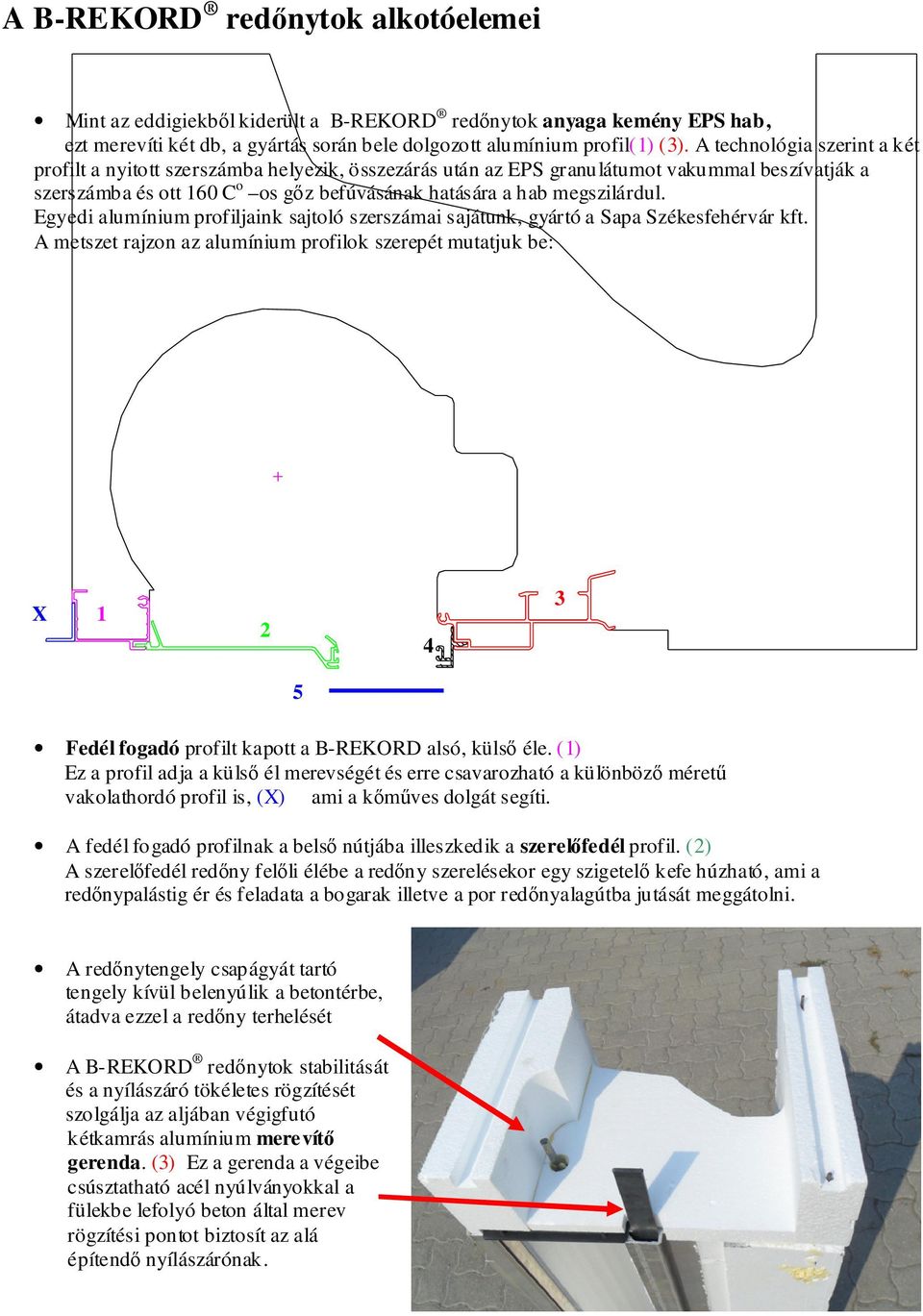

2 A B-REKORD redınytok alkotóelemei Mint az eddigiekbıl kiderült a B-REKORD redınytok anyaga kemény EPS hab, ezt merevíti két db, a gyártás során bele dolgozott alumínium profil(1) (3). A technológia szerint a két profilt a nyitott szerszámba helyezik, összezárás után az EPS granulátumot vakummal beszívatják a szerszámba és ott 160 C o os gız befúvásának hatására a hab megszilárdul. Egyedi alumínium profiljaink sajtoló szerszámai sajátunk, gyártó a Sapa Székesfehérvár kft. A metszet rajzon az alumínium profilok szerepét mutatjuk be: X Fedél fogadó profilt kapott a B-REKORD alsó, külsı éle. (1) Ez a profil adja a külsı él merevségét és erre csavarozható a különbözı mérető vakolathordó profil is, (X) ami a kımőves dolgát segíti. A fedél fogadó profilnak a belsı nútjába illeszkedik a szerelıfedél profil. (2) A szerelıfedél redıny felıli élébe a redıny szerelésekor egy szigetelı kefe húzható, ami a redınypalástig ér és feladata a bogarak illetve a por redınyalagútba jutását meggátolni. A redınytengely csapágyát tartó tengely kívül belenyúlik a betontérbe, átadva ezzel a redıny terhelését A B-REKORD redınytok stabilitását és a nyílászáró tökéletes rögzítését szolgálja az aljában végigfutó kétkamrás alumínium merevítı gerenda. (3) Ez a gerenda a végeibe csúsztatható acél nyúlványokkal a fülekbe lefolyó beton által merev rögzítési pontot biztosít az alá építendı nyílászárónak.

Egyedi alumínium profiljaink sajtoló szerszámai sajátunk, gyártó a Sapa Székesfehérvár kft.

3 Az erıs alumínium gerendán keresztül, függılegesen tetszıleges mennyiségő átmenı konzol nyúlhat fel a betoncsatornába. A konzolokkal elérhetı, hogy az áthidaló beton csatornájának kibetonozása után a B-REKORD redınytok akár 6 méteres fesztávok áthidalására is képes. Kellı merevséggel rendelkezik, tolóajtók, üvegfalak is megbízhatóan aláépíthetık. A kefe tartó profil (4) a merevítı gerenda profilba(3) pattintható a konfekcionálás során, funkciója kettıs: pozícionálja az ablak elhelyezés síkját és a bele húzható kefe által lezárja a lehúzható szúnyogháló alatti rést a rovarok elıl. Gondoltunk azokra is, akik beépíttetik a B-REKORD redınytokot de redınyt csak késıbb kívánnak szereltetni bele. Ezért a szerelıfedél (2) és a kefetartó profil (4) alsó része egy záró lemez (5) fogadására lett kiképezve. Ide bepattintható a záró lemez csík(5), ami a redınyszerelésig teljes lezárást biztosít a toknak, meggátolva a madarak, bogarak beleköltözését és a vakolat színére festve az épületnek sem rontja a megjelenését. 2 5

Kellı merevséggel rendelkezik, tolóajtók, üvegfalak is megbízhatóan aláépíthetık.

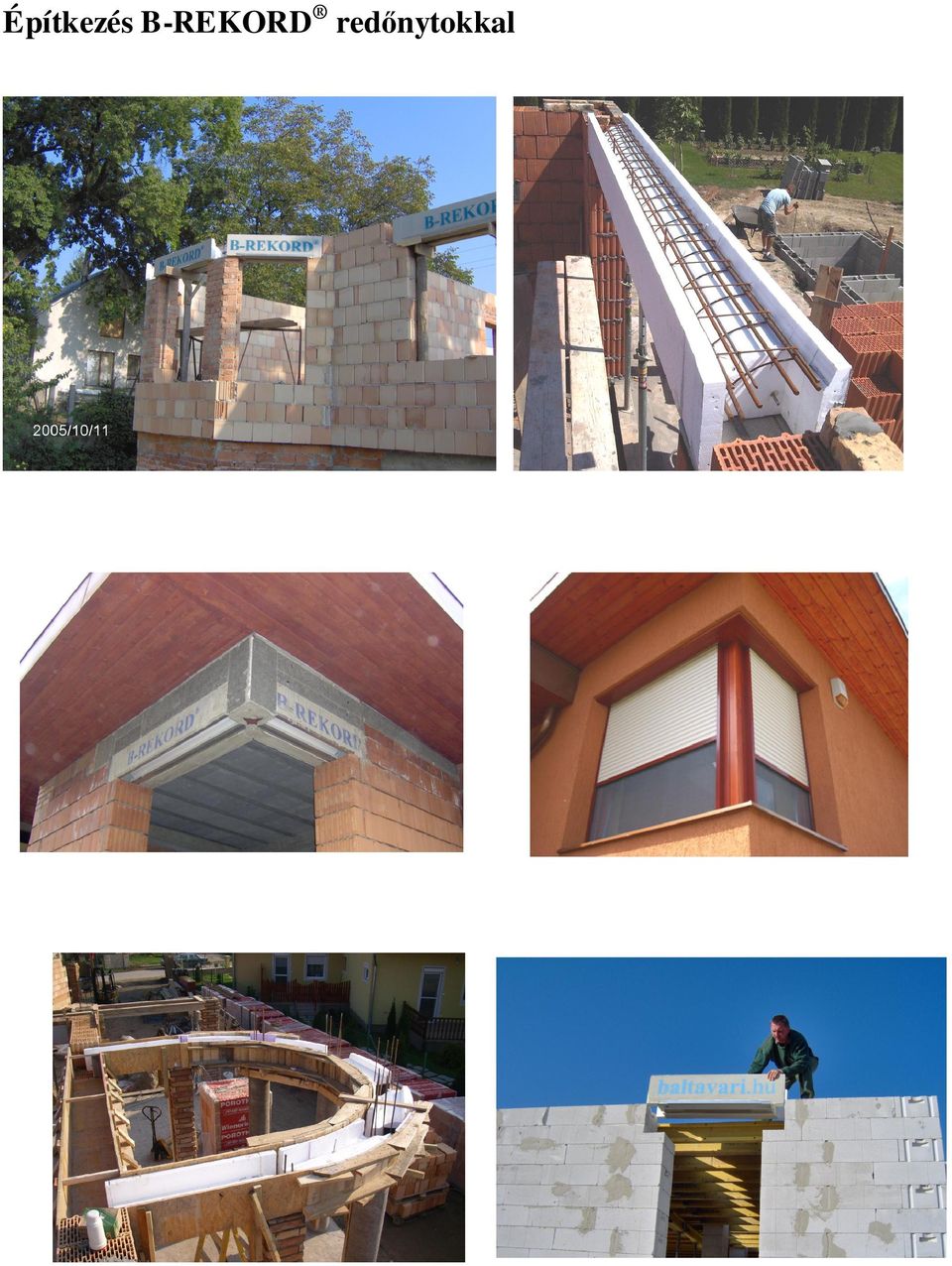

4 Építkezés B-REKORD redınytokkal

5 B-REKORD PROJEKT redınytok utólagos beépítésre Nagy projektek építkezéseinél, amikor az elsı ütemben felépített, több emeletes vasbeton vázszerkezetbe utólag húzzák a falazatot, utólag kerül be a kész födém alá a redınytok is. Ekkor nincs szükség a B-REKORD redınytoknak az áthidaló funkciójára, azaz a betoncsatornára.. Ehhez az építkezési metódushoz gyártunk betoncsatorna nélküli, tömör testet is, aminek Jellegénél fogva a B-REKORD PROJEKT nevet adtuk. A 24,5 cm, azaz egy falazóelem magasságú B-REKORD PROJEKT redınytokkal az eddig tárgyaltaktól eltérı metódussal építkezık részére is kínálunk redınybeépítési lehetıséget. Rögzítése a végeinek feltámasztásával illetve a födémbe való csavarozással történhet. A tapasztalataink azt mutatják, hogy a családi házas építkezık is tudják használni. Biztonságosan fel lehet csavarozni körpillérek közé vagy a vasbeton falazathoz. A B-REKORD PROJEKT redınytok felrögzíthetı utólag is alulról a beton födémhez az alumínium gerendán átcsavarozva

. Ehhez az építkezési metódushoz gyártunk betoncsatorna nélküli, tömör testet is, aminek Jellegénél fogva a B-REKORD PROJEKT nevet adtuk.

6 B-REKORD PROJEKT redınytok friss beton alá Ha az ablak magasság és a födém között kevesebb a hely, behelyezhetı a B-REKORD PROJEKT a zsaluba is a födém betonozása elıtt. Ilyenkor, a födém betonozása elıtt acél tüskéket kell a merevítı gerendán keresztül feltolni a redınytok rögzítésére. Azzal számolni kell, hogy a redıny késıbb a redınyalagutat lezáró mőanyag végelemre és a csapát tartó tengelyre terhel rá, ezért mindig gondoskodni kell arról, hogy ezt a terhelést átadjuk a falazatnak. Normál esetben a standard B-REKORD redınytok kibetonozásával a végein, a fülekbe lefolyó beton a csapágy tartó tengelyeket rögzíti. Az utólagos redınytok beépítéseknél, extrém fal rétegrendeknél ez a betonos kötés nem mindig jön létre, ezért ennek pótlására speciális acél konzolokat gyártunk, amit a beépítés elıtt kell a csapágy tartó tengelyhez és a B-REKORD merevítı gerendájához(3) erısíteni. Ezeknek a kengyeleknek a vége mindig a betonba nyúlik. Ilyen kengyeleket alkalmazunk az olyan (egyre gyakoribb) falazati rétegrendeknél, ahol a keskeny, tartó téglafal külsı oldalára vastag, táblás szigetelés kerül és a beépített B-REKORD redınyalagútja már ebben a szigetelı rétegben kap helyet.

Azzal számolni kell, hogy a redıny késıbb a redınyalagutat lezáró mőanyag végelemre és a csapát tartó tengelyre terhel rá, ezért mindig gondoskodni kell arról, hogy ezt a terhelést átadjuk a

7 Rendszert kínálunk a B-REKORD -ba építhetı redınnyel is! A B-REKORD redınytok család kifejlesztésével párhuzamosan megvalósítottuk a BALTAVÁRI SYSTEM REDİNY ÉS SZÚNYOGHÁLÓ RENDSZERT, ami speciálisan ebbe a redınytokba szerelhetı, alkatrészeinek segítségével praktikus és szép megjelenéső végeredményt kínál az építtetıknek. Természetesen redınylécet, redınytengelyt vagy gurtnit nem terveztünk újat, de az újfajta redınyelhelyezés adta lehetıséget kihasználva javítottunk a hagyományos gurtni bevezetésen (3 saját fröccsöntött mőanyag alkatrész). Saját redıny levezetı sín családot hoztunk létre (4 új alumínium profil a hozzá használatos fröccsöntött mőanyag alkatrészekkel). Ezek variálásával minden redınybeépítési szituációban megoldható az arányos, szép megjelenés: ablak szögsorolásoknál, osztásoknál, köroszlophoz csatlakozásnál. Újítottunk a külsı oldalon elhelyezett szerelı fedél felületkezelésére. Az alumínium profilt mőgyantás ragasztással, kvarchomokos borítással látjuk el, ez a strukturált felület homlokzati festékkel a falkáva színére festhetı. Rendszerünk mindenütt rejtett csavarozású, furatok, dugók sehol sem látszanak.

segítségével praktikus és szép megjelenéső végeredményt kínál az építtetıknek.

8 Megoldottuk a B-REKORD redınytokba szerelhetı rolós, lehúzható szúnyogháló tengelyének a rögzítését is. A nyílászáró az alumínium merevítı gerendához csavarozható. A redıny motorizálásra is felkészültünk a redınyalagutat lezáró fröccsöntött mőanyag fedél tervezésekor. A fedélben csavarozási furatokat helyeztünk el a két legáltalánosabban használt redınymotor felfogatására. A képen a B-REKORD redınytok lezárása belülrıl.

A redıny motorizálásra is felkészültünk a redınyalagutat lezáró fröccsöntött mőanyag fedél tervezésekor.

9 Szabadalmaztatott újításunk a szúnyogháló redınyös erkélyajtóra Az oldalirányba a kombi redınyvezetı sínbıl elıhúzható szúnyogháló megoldásunkat, egyetlen más redıny rendszer sem kínálja. Ennek alkatrészei is saját tervezésőek és a gyártóeszközeit is megcsináltattuk. Több ezer beépített szerkezet bizonyítja praktikusságát és mőködı képességét. Ez a kombi redınyvezetı sín metszete és mőködési elve. Így kerek a rendszer! A meglévı saját alkatrészeink felhasználásával pár új elem létrehozásával teljessé tettük a rendszert önálló, rolós szúnyogháló elıállítására is. Így az alkatrészeinkkel dolgozó redınyös bármikor tud önálló, rolós lehúzható szúnyoghálót készíteni ablakra vagy ajtóra is, ahová redıny nem kerül.

Ez a kombi redınyvezetı sín metszete és mőködési elve. Így kerek a rendszer!
