KROHNE műszerek alkalmazásainak előnyei az ivóvíz és szennyvíz hálózatok rekonstrukciója illetve új hálózatok kiépítése során

Átírás

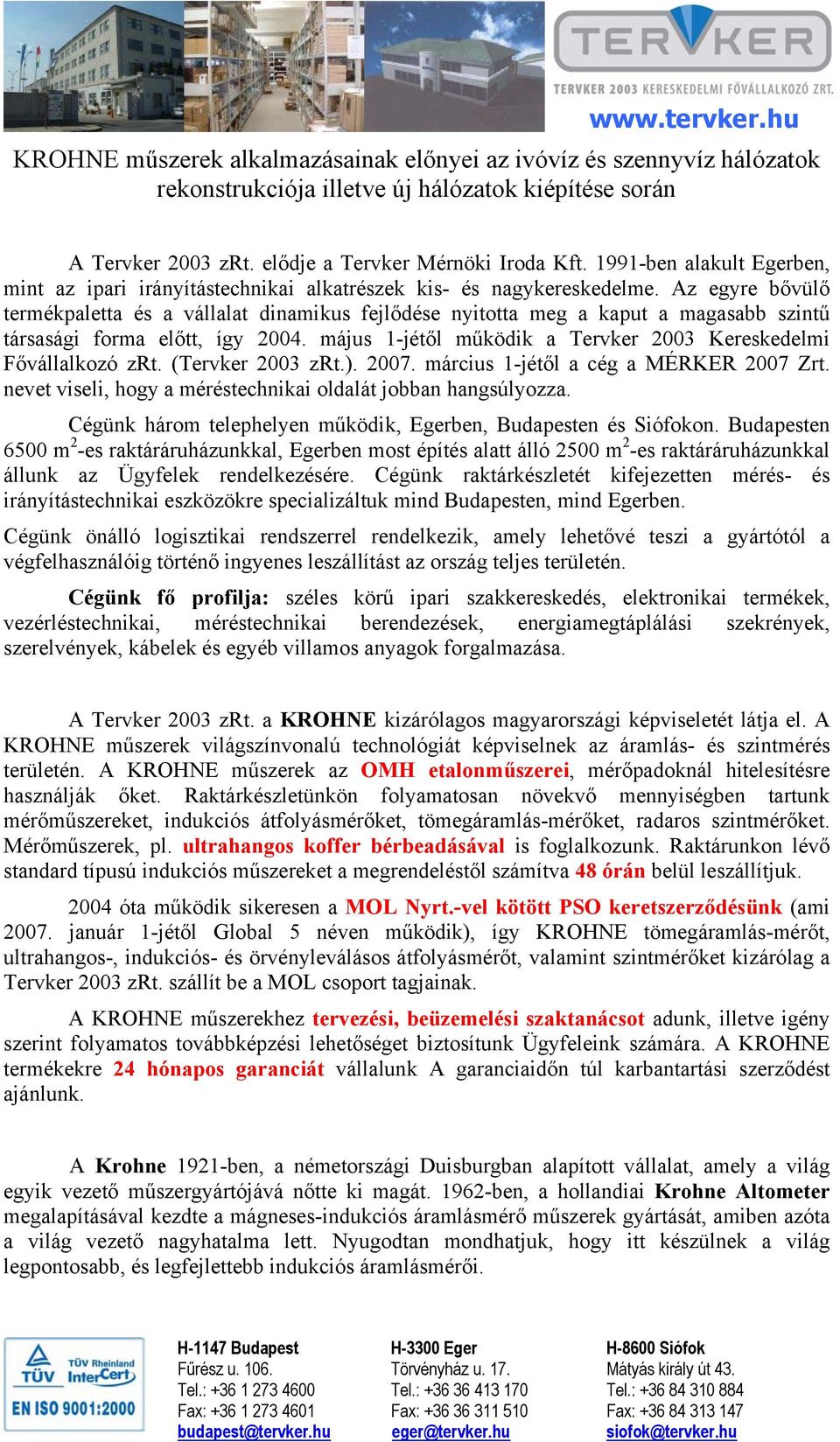

1 KROHNE műszerek alkalmazásainak előnyei az ivóvíz és szennyvíz hálózatok rekonstrukciója illetve új hálózatok kiépítése során A Tervker 2003 zrt. elődje a Tervker Mérnöki Iroda Kft ben alakult Egerben, mint az ipari irányítástechnikai alkatrészek kis- és nagykereskedelme. Az egyre bővülő termékpaletta és a vállalat dinamikus fejlődése nyitotta meg a kaput a magasabb szintű társasági forma előtt, így május 1-jétől működik a Tervker 2003 Kereskedelmi Fővállalkozó zrt. (Tervker 2003 zrt.) március 1-jétől a cég a MÉRKER 2007 Zrt. nevet viseli, hogy a méréstechnikai oldalát jobban hangsúlyozza. Cégünk három telephelyen működik, Egerben, Budapesten és Siófokon. Budapesten 6500 m 2 -es raktáráruházunkkal, Egerben most építés alatt álló 2500 m 2 -es raktáráruházunkkal állunk az Ügyfelek rendelkezésére. Cégünk raktárkészletét kifejezetten mérés- és irányítástechnikai eszközökre specializáltuk mind Budapesten, mind Egerben. Cégünk önálló logisztikai rendszerrel rendelkezik, amely lehetővé teszi a gyártótól a végfelhasználóig történő ingyenes leszállítást az ország teljes területén. Cégünk fő profilja: széles körű ipari szakkereskedés, elektronikai termékek, vezérléstechnikai, méréstechnikai berendezések, energiamegtáplálási szekrények, szerelvények, kábelek és egyéb villamos anyagok forgalmazása. A Tervker 2003 zrt. a KROHNE kizárólagos magyarországi képviseletét látja el. A KROHNE műszerek világszínvonalú technológiát képviselnek az áramlás- és szintmérés területén. A KROHNE műszerek az OMH etalonműszerei, mérőpadoknál hitelesítésre használják őket. Raktárkészletünkön folyamatosan növekvő mennyiségben tartunk mérőműszereket, indukciós átfolyásmérőket, tömegáramlás-mérőket, radaros szintmérőket. Mérőműszerek, pl. ultrahangos koffer bérbeadásával is foglalkozunk. Raktárunkon lévő standard típusú indukciós műszereket a megrendeléstől számítva 48 órán belül leszállítjuk óta működik sikeresen a MOL Nyrt.-vel kötött PSO keretszerződésünk (ami január 1-jétől Global 5 néven működik), így KROHNE tömegáramlás-mérőt, ultrahangos-, indukciós- és örvényleválásos átfolyásmérőt, valamint szintmérőket kizárólag a Tervker 2003 zrt. szállít be a MOL csoport tagjainak. A KROHNE műszerekhez tervezési, beüzemelési szaktanácsot adunk, illetve igény szerint folyamatos továbbképzési lehetőséget biztosítunk Ügyfeleink számára. A KROHNE termékekre 24 hónapos garanciát vállalunk A garanciaidőn túl karbantartási szerződést ajánlunk. A Krohne 1921-ben, a németországi Duisburgban alapított vállalat, amely a világ egyik vezető műszergyártójává nőtte ki magát ben, a hollandiai Krohne Altometer megalapításával kezdte a mágneses-indukciós áramlásmérő műszerek gyártását, amiben azóta a világ vezető nagyhatalma lett. Nyugodtan mondhatjuk, hogy itt készülnek a világ legpontosabb, és legfejlettebb indukciós áramlásmérői.

2 Az Optiflux 2000 egy általános célú indukciós mérőműszer, amely akár 0,2%-os pontosságával elszámolási mérésre is alkalmazható, és igen széles méretválasztékban (DN25 - DN3000) kapható. A műszer bélése polipropilénből vagy keménygumiból készülhet. Kapható hozzá földelőgyűrű, amit a műanyag csővezetékekbe kell beépíteni, a vízzel való fémes kontaktus elérése céljából. Ennek speciális változata: a nagyon magas, és koptató hatású szilárdanyag tartalommal rendelkező folyadékok mérése esetén védi a mérőcső belépő élét, ezáltal növeli annak élettartamát. Víz- és szennyvízipari területre a KROHNE Optiflux 2000 típusú indukciós műszereket a standard hosszaktól eltérő, különleges beépítési hosszakkal is legyártja a Krohne, külön felár nélkül. Így például a régi Gamma műszerek helyére bárminemű mechanikus átalakítások nélkül beszerelhetőek. Ezáltal beépítési költséget lehet megtakarítani. Ilyen speciális megoldást kizárólag a KROHNE vállal Európában. A műszert nagyobb átmérőkben (DN DN 3000) kedvezőbb áron kínáljuk, mint a versenytársaink. Az Optiflux család legkedvezőbb árú tagja az Optiflux 1000, ami szendvics kivitelének köszönhetően erőteljesen csökkenti a beszerzési költségeket. A mágnesesindukciós átfolyásmérők között az egyik legkiválóbb műszer az Optiflux 4000, ami a rendkívül széles bélés és elektróda választékának köszönhetően minden kémiai anyagnak ellenáll. Külön előnye még a Krohne műszereknek, hogy 1972 óta a Krohne konzekvensen követi azt az irányzatot, hogy a mérőcsőben semmiféle elektronikai alkatrész nincs. Így bármilyen régebben gyártott Krohne műszeren is egyszerűen lehet elektronikai részt cserélni, és a műszer még csak utólagos kalibrációt sem igényel. Ez főként a nagy átmérőjű műszerek felújításánál, ahol maga a mérőcső teljesen ép, csak az elektronikai egysége régi, és esetleg már megbízhatatlan, jelent jelentős könnyebbséget a kivitelezésben, illetve a költségben. Számos magyarországi vízmű és szennyvíztelep alkalmazza nagy megelégedéssel ezen műszereket (Fővíz, FCSM, DRV, stb.).

3 Az Optiflux 5000 egy nagy pontosságú mérőműszer. Pontossága egyedülálló az indukciós áramlásmérők körében: 0,15% a mért értékre vonatkoztatva. Ezt a teljesítményt az egyedülálló belső kialakításnak köszönheti. ZrO 2 kerámiából készült bélése egy szűkítő szakaszt is tartalmaz, ami egyben áramlásrendezőként is funkcionál. Ez a kerámiabelső nagyon jól ellenáll a koptató hatásoknak is, így minden ilyen alkalmazásra is ajánljuk. Platina elektródáival párosítva gyakorlatilag minden vezetőképes folyadék mérésére alkalmas. A kisebb belső átmérőjű műszerek esetében az elektródák kialakítása is a Krohne innovatív hozzáállását bizonyítja. Ezen méreteknél nincs külön kialakított elektróda, hanem a kerámia mérőcső anyaga van szennyezve platinával, így az elektróda gyakorlatilag a mérőcső maga. Ezzel a fejlesztéssel lehetett elérni, hogy a legkisebb műszer átmérője 2,5 mm legyen. Szintén egy újítás eredménye, hogy ez a műszertípus már nem csak szendvics, de karimás kivitelben is kapható. Magyarországon jellemzően vízórák kalibráló padjába beépítve használják (MOM, Debreceni Vízmű, stb.), de találkozhatunk vele szép számmal a szennyvíztelepek polielektrolit adagolásánál is (FCSM). A fenti műszerekhez a Krohne kétféle elektronikai egységet gyárt. Mind a kettő elhelyezhető a mérőcsővel egybeépítve (kompakt), vagy attól elkülönítve (leválasztott kivitel), akár 1000 m-es távolságra is, bár ilyen nagy távolságra az alkalmazandó speciális kábel miatt nem kifizetődő. Az IFC 010 gazdaságos választás az elektronikai egységeket tekintve. A fenti mérőkkel kombinálva a 0,3%-os pontosságot produkálja, ami alapján elszámolási mérésre is használható. Kimeneteit tekintve rendelkezik bekötéstől függően aktív vagy passzív analóg kimenettel, impulzus/frekvencia kimenettel, valamint állapotkimenettel. Az analóg kimenete lehet 4-20 ma, vagy 0-20 ma. Ez szoftveresen kapcsolható éppúgy, mint az, hogy impulzus vagy frekvencia kimenetet szeretnénk használni.

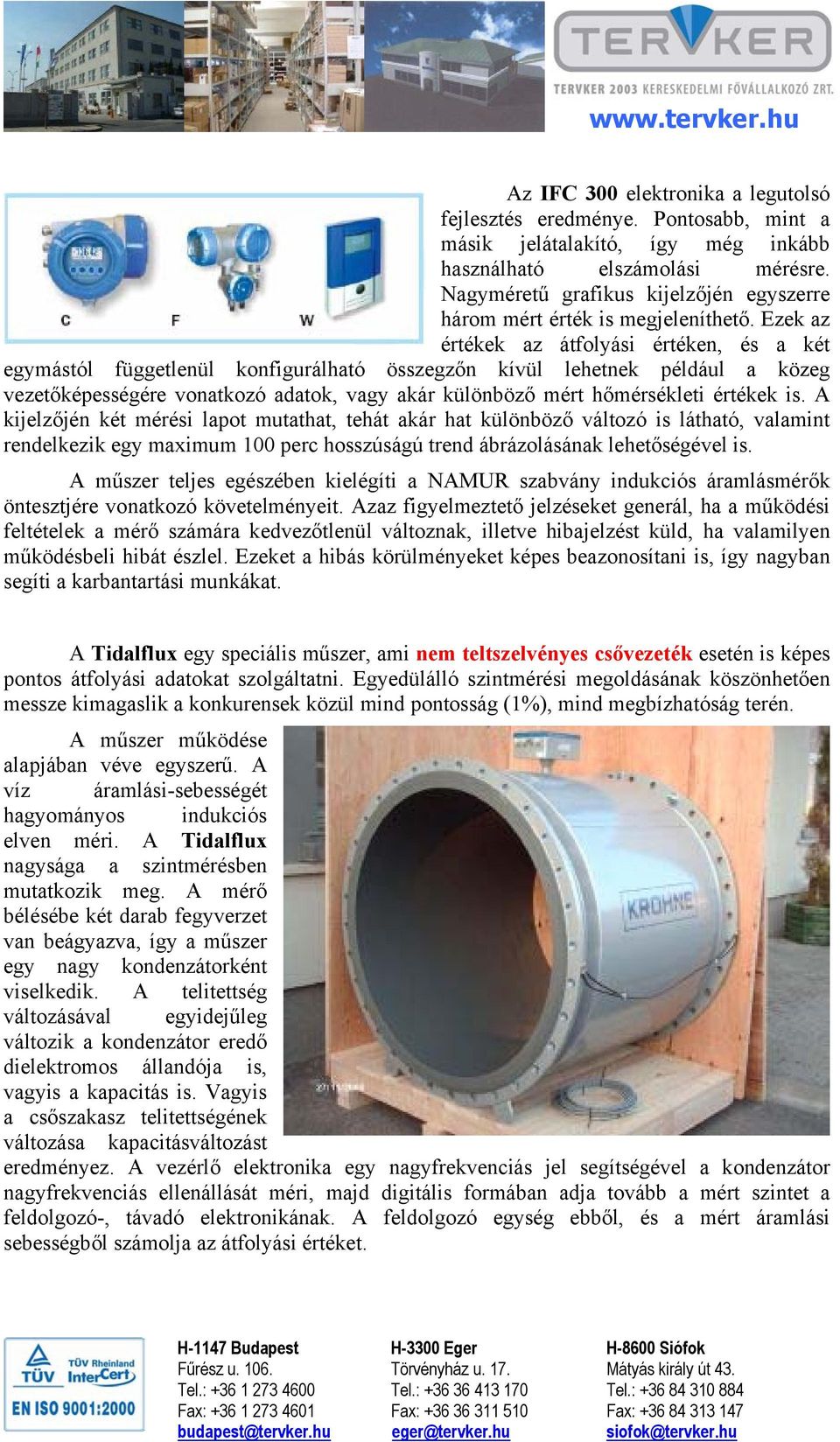

4 Az IFC 300 elektronika a legutolsó fejlesztés eredménye. Pontosabb, mint a másik jelátalakító, így még inkább használható elszámolási mérésre. Nagyméretű grafikus kijelzőjén egyszerre három mért érték is megjeleníthető. Ezek az értékek az átfolyási értéken, és a két egymástól függetlenül konfigurálható összegzőn kívül lehetnek például a közeg vezetőképességére vonatkozó adatok, vagy akár különböző mért hőmérsékleti értékek is. A kijelzőjén két mérési lapot mutathat, tehát akár hat különböző változó is látható, valamint rendelkezik egy maximum 100 perc hosszúságú trend ábrázolásának lehetőségével is. A műszer teljes egészében kielégíti a NAMUR szabvány indukciós áramlásmérők öntesztjére vonatkozó követelményeit. Azaz figyelmeztető jelzéseket generál, ha a működési feltételek a mérő számára kedvezőtlenül változnak, illetve hibajelzést küld, ha valamilyen működésbeli hibát észlel. Ezeket a hibás körülményeket képes beazonosítani is, így nagyban segíti a karbantartási munkákat. A Tidalflux egy speciális műszer, ami nem teltszelvényes csővezeték esetén is képes pontos átfolyási adatokat szolgáltatni. Egyedülálló szintmérési megoldásának köszönhetően messze kimagaslik a konkurensek közül mind pontosság (1%), mind megbízhatóság terén. A műszer működése alapjában véve egyszerű. A víz áramlási-sebességét hagyományos indukciós elven méri. A Tidalflux nagysága a szintmérésben mutatkozik meg. A mérő bélésébe két darab fegyverzet van beágyazva, így a műszer egy nagy kondenzátorként viselkedik. A telitettség változásával egyidejűleg változik a kondenzátor eredő dielektromos állandója is, vagyis a kapacitás is. Vagyis a csőszakasz telitettségének változása kapacitásváltozást eredményez. A vezérlő elektronika egy nagyfrekvenciás jel segítségével a kondenzátor nagyfrekvenciás ellenállását méri, majd digitális formában adja tovább a mért szintet a feldolgozó-, távadó elektronikának. A feldolgozó egység ebből, és a mért áramlási sebességből számolja az átfolyási értéket.

5 A műszer pontosságára jellemző, hogy a szintmérést gyárilag 0,1%-os pontosságra kalibrálják. Így tudja elérni a Tidalflux a maga nemében elképesztő, és egyedülálló 1%-os végértékre vonatkoztatott pontosságot. Ezzel messze túltesz a legjobb konkurencia, vagy akár a konkurens mérőbukós, mérőszűkületes nyíltfelszíni áramlásmérési elvű megoldások maximum 5-6%-os pontosságán. A szintmérés ily módón történő megvalósításának előnye a konkurens műszertípusoknál jellemzően használt ultrahangos megoldásokkal szemben az, hogy egyrészt sokkal nagyobb a pontosság, másrészt mérőképességét nem befolyásolja a szennyvíz esetén jellemzően keletkező habzás illetve, a víz által sodort egyéb szennyeződés. A másik jellemző megoldás a több elektródapár használata. Ez a megoldás ugyan üzembiztos, de csak diszkrét szinteket tud érzékelni, így mindenképpen pontatlanabb a Tidalfluxnál. Jellemzően gravitációs vezetékben folyó szennyvíz mérésére használják több helyen is (FCSM, Heves Megyei Vízmű, Hungarospa, FAG Csapágygyár, stb.). Az indukciós műszercsalád egyik legújabb tagja a Waterflux 2000 névre hallgat. Ez a műszer egy beépített GSM adóval rendelkező akkumulátoros táplálású áramlásmérő. Legnagyobb előnye, hogy két Li-ion akkumulátorával a konkurenciánál lényegesen hosszabb ideig, akár 10 évig is működhet, de egy akkumulátorral is 6 évig üzemképes. A beépített GSM adójának köszönhetően a mért adatok bármikor, bármilyen távolságból, vezetékes csatlakozás nélkül lekérdezhetőek. Kiválóságát mutatja, hogy az idei (2007) Magyar Regula kiállításon is dijat nyert. Az ultrahangos műszerek szintén a hollandiai gyáregységben készülnek. Két csoportra oszthatjuk őket. A csövön kívülre, utólagosan is felszerelhető műszerek (ultrahangos mérőbőröndök), valamint a csőbe építhető műszerek. A csővezetékbe építhető mérők egyik típusa az UFM Ezek a műszerek már a Krohne által a kezdetektől is támogatott ultrahangos mérési elv alapján, az utazási idő különbségének mérésével számolnak. Ez egy teljesen megbízható, nagy pontosságot szavatoló mérési elv. A nagyobb átmérőjű mágneses-indukciós elvű mérők ára, a szükségszerűen beépítendő nagyméretű tekercsek miatt nem túl kedvező. Ezzel szemben az ultrahangos mérési elvű műszereknél gyakorlatilag ugyanazokat a szenzorokat lehet használni DN25-ös méretnél, mint akár DN3000-nél. Így ezen műszereket főként nagyobb átmérők esetén (kb. DN500 felett) ajánljuk, jellemzően ivóvíz mérésének céljára. Magyarországon még csak elvétve találkozhatunk vele, de Nyugat-Európában már bevett szokás a használatuk.

6 Úgy gondoljuk, hogy egy mai, modern, nagyobb méretű vízmű, vagy szennyvízkezelő vállalat nem lehet meg egy UFM 610 P típusú hordozható, kívülről felszerelhető, ultrahangos mérési elvű mérőbőrönd nélkül. Ez a percek alatt felhelyezhető és beüzemelhető készülék 2%-os pontosságú mérést biztosít, így nagyban segíti a hálózaton, vagy egyes mérőműszerekben keletkező hibák jellegének, és helyének felderítését, így költséget takarít meg a karbantartási munkák kivitelezése során. Analóg és impulzus kimenetének köszönhetően akár ideiglenesen pótolhat is egy meghibásodott műszert. Akkumulátorral 24 órán keresztül működőképes, de üzemelhet hálózati feszültségről is. Nagyméretű memóriájában a mért adatok eltárolhatóak, majd számítógéppel kiolvashatóak. Speciális változata az Optisonic 6300, ami fixen telepíthető elektronikával rendelkezik. Kifejezetten ajánljuk, ha például a felújítási munkák során egy nagy méretű csővezetéken szeretnének a későbbiekben folyamatos mérést megvalósítani, de a cső megbontása nehézkes, körülményes, túl veszélyes, vagy üzemviteli szempontból lehetetlen. A tömegáramlás-mérők közül kiemelnénk az Optimass 1000 típust, ami egy rendkívül kedvező árfekvésű, nagy pontosságú (0,2%) műszer. A nemesacélból készült kettős egyenes mérőcsöve alacsony nyomásesést biztosít, és kémiailag is ellenálló. A műszer elsődleges mért értékként méri a tömegáramlást, a hőmérsékletet, valamint a közeg sűrűségét. Ennek megfelelően ajánljuk használatát nagyobb szennyvíztelepeken, ahol a szennyvíziszapból rothasztókban fejlődő gázt felhasználják. Ezeken a helyeken egy műszerként méri a betárolt mennyiséget, valamint a sűrűséget, azaz a víztartalmat. Így egy műszert megspórolhatunk. Utoljára, de nem utolsó sorban teszünk említést szintmérő műszereinkről, amelyek egyaránt használhatóak szint, valamint nyíltfelszíni csatornában való áramlásmérésre is. Optiwave 7300 C és Optiflex 1300 C típusú szintmérők egyaránt alkalmasak távolság-, szint- és térfogatmérésre, továbbá az Optiflex 1300 C alkalmas réteghatár mérésre is. Mindkét műszerhez tartozik egy úgynevezett Pactware program, amely teljes mértékben felhasználóbarát és nagy segítséget nyújt beüzemelésnél és hibakeresésnél. Nagy pontosságot biztosítanak (+/- 3mm) elérhető áron. A műszerek képesek ürestartály-kép felvételére, mely kiszűri a zavaró jeleket.

7 A víz- és szennyvízkezelés minden igényét kielégítő analizátorokkal is rendelkezünk. Az AC 050 mérőerősítő egy mikroprocesszor vezérlésű elektronika beépített szabályozóval, víz elemzésének használatára. Különleges tulajdonsága, hogy kétsoros, háttér megvilágításos alfanumerikus LCD kijelzővel, valamint az illetéktelen hozzáférés kikerülése érdekében jelszavas védelemmel rendelkezik.
