CdSO 4 + CS(NH 2 ) 2 + 2NH 4 OH = CdS + CO(NH 2 ) 2 + (NH 4 ) 2 SO 4 + H 2 O

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "CdSO 4 + CS(NH 2 ) 2 + 2NH 4 OH = CdS + CO(NH 2 ) 2 + (NH 4 ) 2 SO 4 + H 2 O"

Átírás

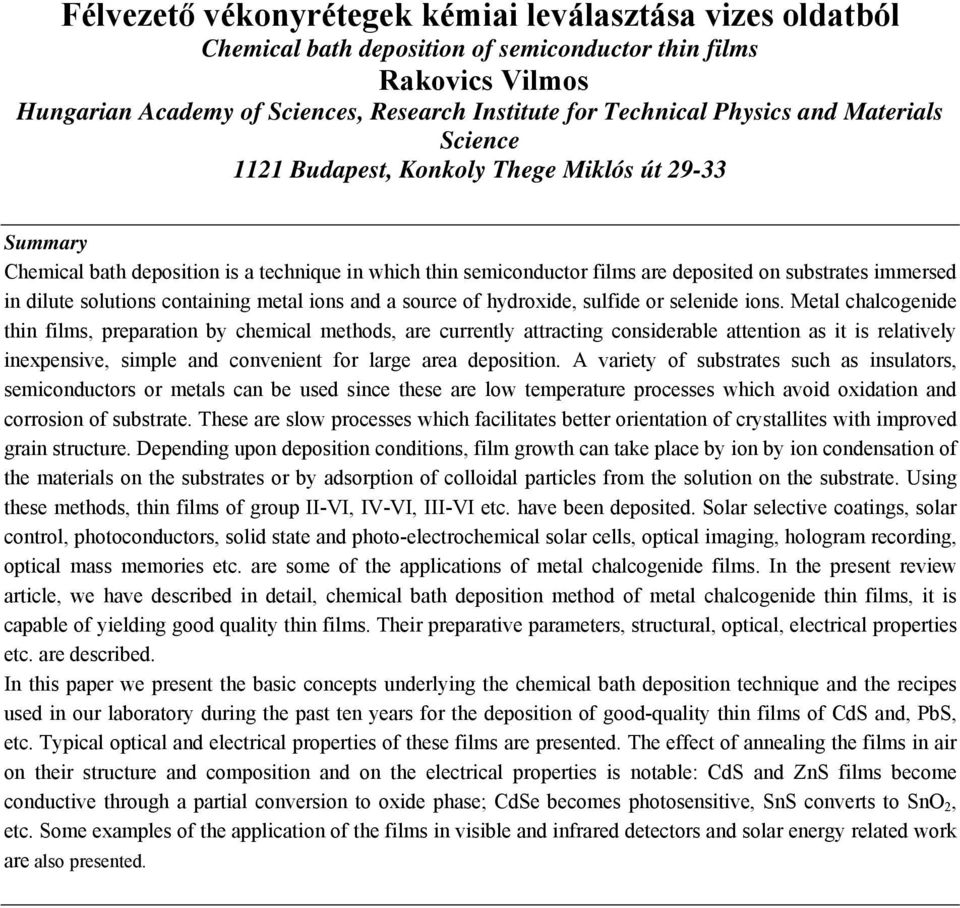

1 Félvezető vékonyrétegek kémiai leválasztása vizes oldatból Chemical bath deposition of semiconductor thin films Rakovics Vilmos Hungarian Academy of Sciences, Research Institute for Technical Physics and Materials Science 1121 Budapest, Konkoly Thege Miklós út Summary Chemical bath deposition is a technique in which thin semiconductor films are deposited on substrates immersed in dilute solutions containing metal ions and a source of hydroxide, sulfide or selenide ions. Metal chalcogenide thin films, preparation by chemical methods, are currently attracting considerable attention as it is relatively inexpensive, simple and convenient for large area deposition. A variety of substrates such as insulators, semiconductors or metals can be used since these are low temperature processes which avoid oxidation and corrosion of substrate. These are slow processes which facilitates better orientation of crystallites with improved grain structure. Depending upon deposition conditions, film growth can take place by ion by ion condensation of the materials on the substrates or by adsorption of colloidal particles from the solution on the substrate. Using these methods, thin films of group II-VI, IV-VI, III-VI etc. have been deposited. Solar selective coatings, solar control, photoconductors, solid state and photo-electrochemical solar cells, optical imaging, hologram recording, optical mass memories etc. are some of the applications of metal chalcogenide films. In the present review article, we have described in detail, chemical bath deposition method of metal chalcogenide thin films, it is capable of yielding good quality thin films. Their preparative parameters, structural, optical, electrical properties etc. are described. In this paper we present the basic concepts underlying the chemical bath deposition technique and the recipes used in our laboratory during the past ten years for the deposition of good-quality thin films of CdS and, PbS, etc. Typical optical and electrical properties of these films are presented. The effect of annealing the films in air on their structure and composition and on the electrical properties is notable: CdS and ZnS films become conductive through a partial conversion to oxide phase; CdSe becomes photosensitive, SnS converts to SnO 2, etc. Some examples of the application of the films in visible and infrared detectors and solar energy related work are also presented.

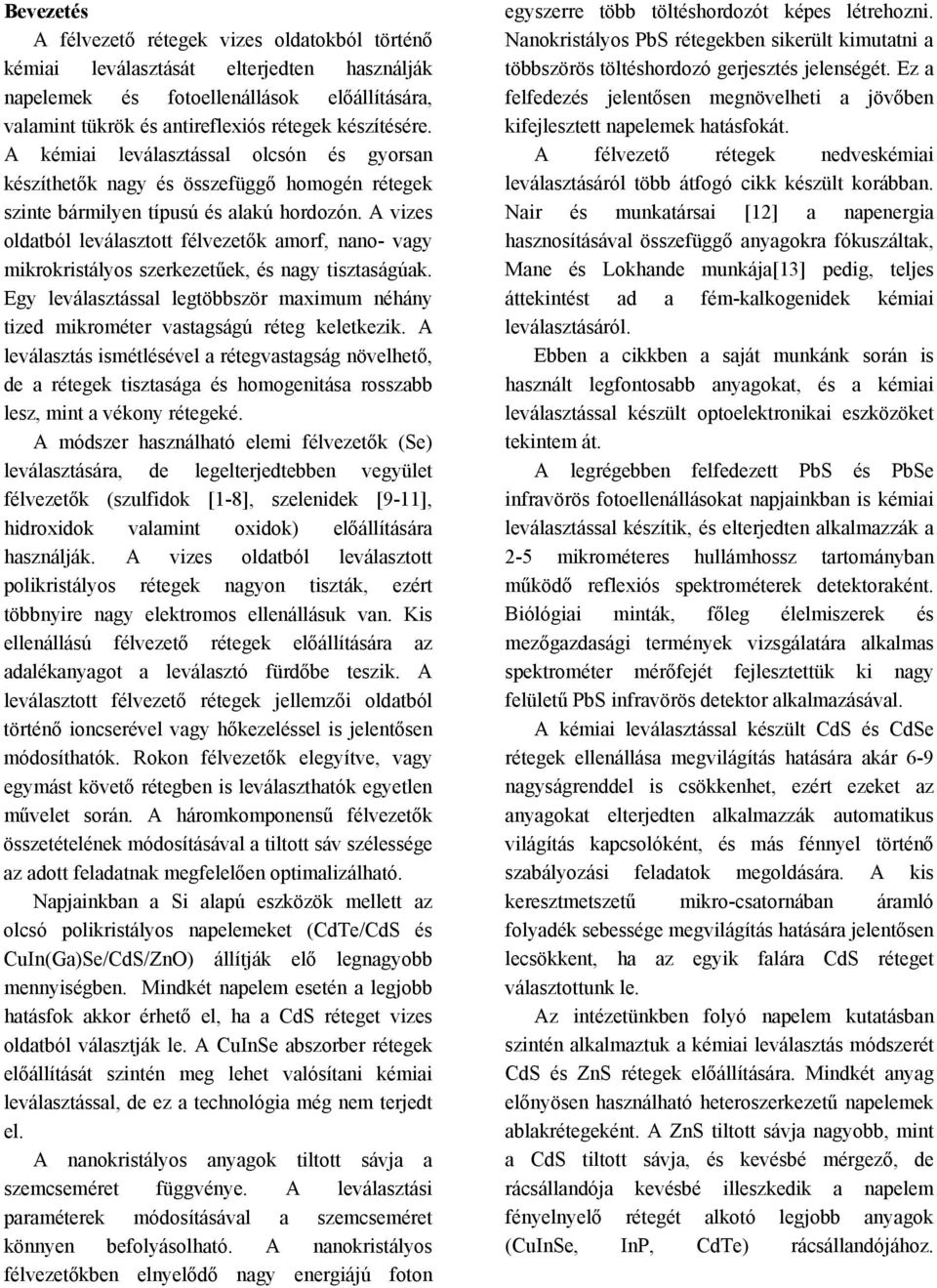

2 Bevezetés A félvezető rétegek vizes oldatokból történő kémiai leválasztását elterjedten használják napelemek és fotoellenállások előállítására, valamint tükrök és antireflexiós rétegek készítésére. A kémiai leválasztással olcsón és gyorsan készíthetők nagy és összefüggő homogén rétegek szinte bármilyen típusú és alakú hordozón. A vizes oldatból leválasztott félvezetők amorf, nano- vagy mikrokristályos szerkezetűek, és nagy tisztaságúak. Egy leválasztással legtöbbször maximum néhány tized mikrométer vastagságú réteg keletkezik. A leválasztás ismétlésével a rétegvastagság növelhető, de a rétegek tisztasága és homogenitása rosszabb lesz, mint a vékony rétegeké. A módszer használható elemi félvezetők (Se) leválasztására, de legelterjedtebben vegyület félvezetők (szulfidok [1-8], szelenidek [9-11], hidroxidok valamint oxidok) előállítására használják. A vizes oldatból leválasztott polikristályos rétegek nagyon tiszták, ezért többnyire nagy elektromos ellenállásuk van. Kis ellenállású félvezető rétegek előállítására az adalékanyagot a leválasztó fürdőbe teszik. A leválasztott félvezető rétegek jellemzői oldatból történő ioncserével vagy hőkezeléssel is jelentősen módosíthatók. Rokon félvezetők elegyítve, vagy egymást követő rétegben is leválaszthatók egyetlen művelet során. A háromkomponensű félvezetők összetételének módosításával a tiltott sáv szélessége az adott feladatnak megfelelően optimalizálható. Napjainkban a Si alapú eszközök mellett az olcsó polikristályos napelemeket (CdTe/CdS és CuIn(Ga)Se/CdS/ZnO) állítják elő legnagyobb mennyiségben. Mindkét napelem esetén a legjobb hatásfok akkor érhető el, ha a CdS réteget vizes oldatból választják le. A CuInSe abszorber rétegek előállítását szintén meg lehet valósítani kémiai leválasztással, de ez a technológia még nem terjedt el. A nanokristályos anyagok tiltott sávja a szemcseméret függvénye. A leválasztási paraméterek módosításával a szemcseméret könnyen befolyásolható. A nanokristályos félvezetőkben elnyelődő nagy energiájú foton egyszerre több töltéshordozót képes létrehozni. Nanokristályos PbS rétegekben sikerült kimutatni a többszörös töltéshordozó gerjesztés jelenségét. Ez a felfedezés jelentősen megnövelheti a jövőben kifejlesztett napelemek hatásfokát. A félvezető rétegek nedveskémiai leválasztásáról több átfogó cikk készült korábban. Nair és munkatársai [12] a napenergia hasznosításával összefüggő anyagokra fókuszáltak, Mane és Lokhande munkája[13] pedig, teljes áttekintést ad a fém-kalkogenidek kémiai leválasztásáról. Ebben a cikkben a saját munkánk során is használt legfontosabb anyagokat, és a kémiai leválasztással készült optoelektronikai eszközöket tekintem át. A legrégebben felfedezett PbS és PbSe infravörös fotoellenállásokat napjainkban is kémiai leválasztással készítik, és elterjedten alkalmazzák a 2-5 mikrométeres hullámhossz tartományban működő reflexiós spektrométerek detektoraként. Biólógiai minták, főleg élelmiszerek és mezőgazdasági termények vizsgálatára alkalmas spektrométer mérőfejét fejlesztettük ki nagy felületű PbS infravörös detektor alkalmazásával. A kémiai leválasztással készült CdS és CdSe rétegek ellenállása megvilágítás hatására akár 6-9 nagyságrenddel is csökkenhet, ezért ezeket az anyagokat elterjedten alkalmazzák automatikus világítás kapcsolóként, és más fénnyel történő szabályozási feladatok megoldására. A kis keresztmetszetű mikro-csatornában áramló folyadék sebessége megvilágítás hatására jelentősen lecsökkent, ha az egyik falára CdS réteget választottunk le. Az intézetünkben folyó napelem kutatásban szintén alkalmaztuk a kémiai leválasztás módszerét CdS és ZnS rétegek előállítására. Mindkét anyag előnyösen használható heteroszerkezetű napelemek ablakrétegeként. A ZnS tiltott sávja nagyobb, mint a CdS tiltott sávja, és kevésbé mérgező, de rácsállandója kevésbé illeszkedik a napelem fényelnyelő rétegét alkotó legjobb anyagok (CuInSe, InP, CdTe) rácsállandójához.

3 A kémiai leválasztás alapjai Szigetelő és félvezető hordozóra választottunk le vékony félvezető rétegeket fém- és kalkogenid ionokat tartalmazó vizes oldatokból. Összefüggő, jól tapadó réteget akkor kapunk, ha a hordozó felületén a reakció sebessége gyorsabb, mint az oldat belsejében. A rétegnövekedés mechanizmusa szerint kétféle növekedési típust figyelhetünk meg. Az egyik szerint a réteget alkotó anyag ionjai a felületen lépnek reakcióba, a másik szerint az oldat belsejében képződő kolloid részecskék tapadnak a felületre. Az első folyamat tömör jó minőségű rétegeket eredményez. A reakciósebesség csökkentésére a fémionokat komplex formában alkalmazzuk. Hidroxid, ammónia és citrát komplexképzőket használtunk a fémionok koncentrációjának csökkentésére. A szulfid ionok tiourea lúgos hidrolízisével keletkeznek, a szelenid ionok forrásaként pedig, Na 2 SeSO 3 -t használtunk. A reakció sebesség meghatározó lépése a kalkogenid ionok keletkezése. A rétegnövekedés egy rövid inkubációs idő elteltével indul meg, és hamar eléri a maximális értéket, majd az oldatban lejátszódó homogén nukleáció megjelenésével csökkenni kezd. A maximális rétegvastagság az oldat koncentrációjával nő, de a rétegnövesztés hatásfoka rohamosan csökken. PbS leválasztás Az ólom-szulfid rétegek leválasztásához ólomacetát, tiokarbamid és kálium-hidroxid vizes oldatát használtuk. A kálium hidroxid oldathoz lassan adtuk hozzá az ólóm-acetát oldatot, majd legvégül a tiokarbamid oldatot. A bruttó reakció a következő egyenlettel írható le: Pb(Ac) 2 + CS(NH 2 ) 2 + 2KOH = PbS + CO(NH 2 ) 2 + 2K Ac + H 2 O A leválasztás szobahőmérsékleten történik. A hordozót vízszintesen helyezzük el a leválasztó fürdőben úgy, hogy a bevonni kívánt felület lefelé nézzen. Az oldat belsejében keletkező csapadék így nem tud rárakódni a bevonandó felületre. A kristályméretet adalékok (oxidáló szerek) hozzáadásával változtattuk. Az 1. ábrán egy csiszolt üvegre leválasztott PbS réteg elektronmikroszkópos képe látható. 1. ábra Kémiai leválasztással készült PbS réteg elektronmikroszkópos képe A leválasztott rétegekre vákuumban párologtattunk Au kontaktusokat. A rétegek fotoérzékenységét kis vákuumban történő 90 o C-os hőkezeléssel növeltük. CdS leválasztása A CdS leválasztási reakció egyszerűsítve a következő egyenlettel írható le: CdSO 4 + CS(NH 2 ) 2 + 2NH 4 OH = CdS + CO(NH 2 ) 2 + (NH 4 ) 2 SO 4 + H 2 O A fenti bruttó egyenlet bonyolultabb mechanizmust takar. A Cd 2+ ionok az ammóniával nagy stabilitású komplexet képeznek (Cd(NH 3 ) 4 2+ ), ezért a reakció lassan játszódik le az oldat belsejében. A CdS leválasztásához szükséges S 2- ionok lúgos közegben képződnek a tiokarbamidból. A leválási sebességet az ammónia koncentráció és az oldat lúgosságának mértéke erősen befolyásolja. Ammónium-hidroxid használatával kb. 100 nm vastag réteg vihető fel egy lépésben. A leváló CdS réteg már nagyon kis vastagságban is folytonosan befedi a hordozót (2. ábra). Ammónium-sók és lúg együttes alkalmazásával a reakciósebesség pontosabban beállítható, és vastagabb rétegek készíthetők (250 nm). A vékony puffer rétegek leválasztására mind a csak ammóniát, mind pedig, az ammóniát és ammónium-sót egyaránt tartalmazó oldatok

4 alkalmasak. Az optimális paraméterek kiválasztására minkét módszerrel választottunk le CdS rétegeket. 4. ábra A fotoáram időfüggése tipikus CdS rétegek esetén 2.ábra Üvegre leválasztott CdS réteg elektronmikroszkópos képe Az ammónium-szulfátot is tartalmazó oldatokból a CdS csak magas hőmérsékleten vált le megfelelő sebességgel. A leválasztott rétegek tapadása és optikai átlátszósága megfelelő volt minden kísérletben. A harmadik ábrán látható, hogy a rövid hullámhosszú sugárzást a CdS réteg elnyeli. A fotoáram dinamikai tulajdonságai alapján megállapítható, hogy a leválasztott CdS olyan csapdaszinteket tartalmaz, amely perzisztens fotovezetést okoz. Ez a jelenség összefüggésbe hozható a napelemek működésében tapasztalható hiszterézissel. Napelem készítésre alkalmas diódát nyertünk egykristályos p-inp és n-cds alkalmazásával. A napsugárzás döntő része az InPban nyelődik el, amelynek a tiltott sávja 1,34 ev. Az ideális érték napelemekre 1,54 ev. Az InP és a CdS rácsállandója nagyon jól illeszkedik, ezért a leválasztott rétegekben a kristályszemcsék még tömörebben illeszkednek. 3. ábra A kémiai leválasztással készült CdS rétegek abszorpciós spektruma (folytonos vonal-60 nm vastag, szaggatott vonal 120 nm vastag réteg) A rétegvastagság pontos beállítása nehéz feladat, mert az ammónia kipárolgásával változik a leválasztási sebesség is. Cu 2+ ionok hozzáadásával a leválasztott rétegek ellenállása és fényérzékenysége megnőtt. Az optimális érzékenységet 200 o C-on történő hőkezeléssel értük el. A CdS fotodetektorok válasza lassú, és nagyon függ az előző megvilágítás intenzitásától és idejétől. 5. ábra CdS/InP átmenet keresztmetszetének képe (transzmissziós elektronmikroszkópos felvétel) A diódát alkotó félvezetők határán vékony egykristályos β-in 2 S 3 képződését mutattuk ki. Az 6.

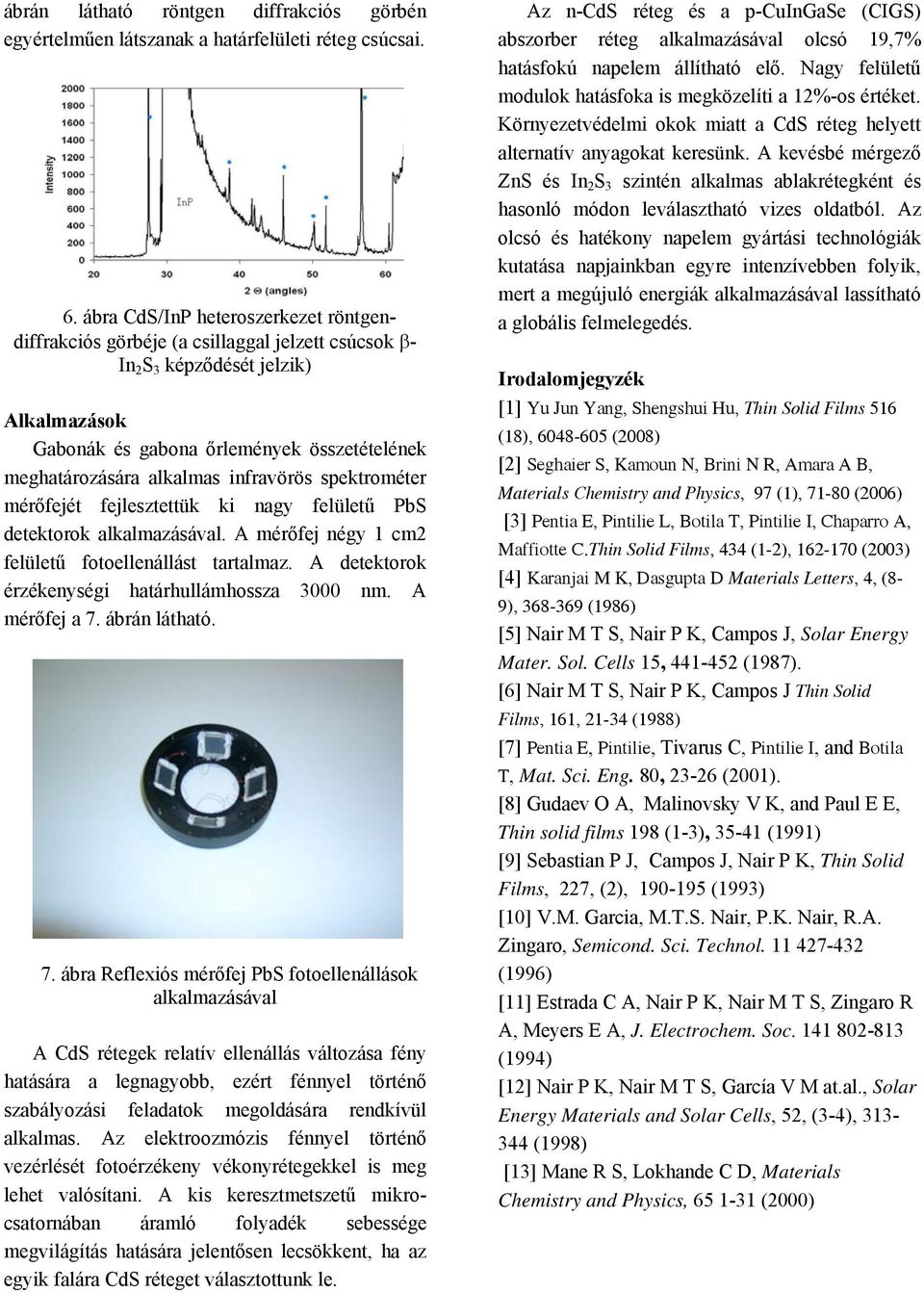

5 ábrán látható röntgen diffrakciós görbén egyértelműen látszanak a határfelületi réteg csúcsai. 6. ábra CdS/InP heteroszerkezet röntgendiffrakciós görbéje (a csillaggal jelzett csúcsok β- In 2 S 3 képződését jelzik) Alkalmazások Gabonák és gabona őrlemények összetételének meghatározására alkalmas infravörös spektrométer mérőfejét fejlesztettük ki nagy felületű PbS detektorok alkalmazásával. A mérőfej négy 1 cm2 felületű fotoellenállást tartalmaz. A detektorok érzékenységi határhullámhossza 3000 nm. A mérőfej a 7. ábrán látható. 7. ábra Reflexiós mérőfej PbS fotoellenállások alkalmazásával A CdS rétegek relatív ellenállás változása fény hatására a legnagyobb, ezért fénnyel történő szabályozási feladatok megoldására rendkívül alkalmas. Az elektroozmózis fénnyel történő vezérlését fotoérzékeny vékonyrétegekkel is meg lehet valósítani. A kis keresztmetszetű mikrocsatornában áramló folyadék sebessége megvilágítás hatására jelentősen lecsökkent, ha az egyik falára CdS réteget választottunk le. Az n-cds réteg és a p-cuingase (CIGS) abszorber réteg alkalmazásával olcsó 19,7% hatásfokú napelem állítható elő. Nagy felületű modulok hatásfoka is megközelíti a 12%-os értéket. Környezetvédelmi okok miatt a CdS réteg helyett alternatív anyagokat keresünk. A kevésbé mérgező ZnS és In 2 S 3 szintén alkalmas ablakrétegként és hasonló módon leválasztható vizes oldatból. Az olcsó és hatékony napelem gyártási technológiák kutatása napjainkban egyre intenzívebben folyik, mert a megújuló energiák alkalmazásával lassítható a globális felmelegedés. Irodalomjegyzék [1] Yu Jun Yang, Shengshui Hu, Thin Solid Films 516 (18), (2008) [2] Seghaier S, Kamoun N, Brini N R, Amara A B, Materials Chemistry and Physics, 97 (1), (2006) [3] Pentia E, Pintilie L, Botila T, Pintilie I, Chaparro A, Maffiotte C.Thin Solid Films, 434 (1-2), (2003) [4] Karanjai M K, Dasgupta D Materials Letters, 4, (8-9), (1986) [5] Nair M T S, Nair P K, Campos J, Solar Energy Mater. Sol. Cells 15, (1987). [6] Nair M T S, Nair P K, Campos J Thin Solid Films, 161, (1988) [7] Pentia E, Pintilie, Tivarus C, Pintilie I, and Botila T, Mat. Sci. Eng. 80, (2001). [8] Gudaev O A, Malinovsky V K, and Paul E E, Thin solid films 198 (1-3), (1991) [9] Sebastian P J, Campos J, Nair P K, Thin Solid Films, 227, (2), (1993) [10] V.M. Garcia, M.T.S. Nair, P.K. Nair, R.A. Zingaro, Semicond. Sci. Technol (1996) [11] Estrada C A, Nair P K, Nair M T S, Zingaro R A, Meyers E A, J. Electrochem. Soc (1994) [12] Nair P K, Nair M T S, García V M at.al., Solar Energy Materials and Solar Cells, 52, (3-4), (1998) [13] Mane R S, Lokhande C D, Materials Chemistry and Physics, (2000)

6

G04 előadás Napelem technológiák és jellemzőik. Szent István Egyetem Gödöllő

G04 előadás Napelem technológiák és jellemzőik. Szent István Egyetem Gödöllő G04 előadás Napelem technológiák és jellemzőik Kristályos szilícium napelem keresztmetszete negatív elektróda n-típusú szennyezés pozitív elektróda p-n határfelület p-típusú szennyezés Napelem karakterisztika

Részletesebben

Betekintés a napelemek világába

Betekintés a napelemek világába Betekintés a napelemek világába (mőködés, fajták, alkalmazások) Nemcsics Ákos Óbudai Egyetem Tartalom Bevezetés energetikai problémák napenergia hasznosítás módjai Napelemrıl nem középiskolás fokon napelem

Részletesebben

Fotoindukált változások vizsgálata amorf félvezető kalkogenid arany nanorészecskéket tartalmazó rendszerekben

Fotoindukált változások vizsgálata amorf félvezető kalkogenid arany nanorészecskéket tartalmazó rendszerekben Az Eötvös Loránd Fizikai Társulat Anyagtudományi és Diffrakciós Szakcsoportjának Őszi Iskolája 2011.10.05 Visegrád Fotoindukált változások vizsgálata amorf félvezető kalkogenid arany nanorészecskéket tartalmazó

Részletesebben

Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában. Csarnovics István

Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában. Csarnovics István Új irányok és eredményak A mikro- és nanotechnológiák területén 2013.05.15. Budapest Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában Csarnovics István Debreceni Egyetem, Fizika

Részletesebben

Előzmények. a:sige:h vékonyréteg. 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása

Előzmények. a:sige:h vékonyréteg. 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása a:sige:h vékonyréteg Előzmények 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása 5 nm vastag rétegekből álló Si/Ge multiréteg diffúziós keveredés során a határfelületek

Részletesebben

Amorf fényérzékeny rétegstruktúrák fotonikai alkalmazásokra. Csarnovics István

Amorf fényérzékeny rétegstruktúrák fotonikai alkalmazásokra. Csarnovics István Az Eötvös Loránd Fizikai Társulat Anyagtudományi és Diffrakciós Szakcsoportjának Őszi Iskolája 2012.10.03. Mátrafüred Amorf fényérzékeny rétegstruktúrák fotonikai alkalmazásokra Csarnovics István Debreceni

Részletesebben

Szepes László ELTE Kémiai Intézet

Szepes László ELTE Kémiai Intézet Szepes László ELTE Kémiai Intézet Szárnyaló molekulák felületi rétegek ALKÍMIA MA c. előadássorozat 2013. február 14. Az előadás témája és vázlata Téma: felületi gőzfázisú rétegleválasztás (Chemical Vapour

Részletesebben

A nanotechnológia mikroszkópja

A nanotechnológia mikroszkópja 1 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június 1. FEI Quanta 3D SEM/FIB 2 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június

Részletesebben

A napenergia alapjai

A napenergia alapjai A napenergia alapjai Magyarország energia mérlege sötét Ahonnan származik Forrás: Kardos labor 3 A légkör felső határára és a Föld felszínére érkező sugárzás spektruma Nem csak az a spektrum tud energiát

Részletesebben

Mérés és adatgyűjtés

Mérés és adatgyűjtés Mérés és adatgyűjtés 7. óra Mingesz Róbert Szegedi Tudományegyetem 2013. április 11. MA - 7. óra Verzió: 2.2 Utolsó frissítés: 2013. április 10. 1/37 Tartalom I 1 Szenzorok 2 Hőmérséklet mérése 3 Fény

Részletesebben

QUANTUM DOTS Félvezető nanokristályok elméletben, gyakorlatban; perspektívák

QUANTUM DOTS Félvezető nanokristályok elméletben, gyakorlatban; perspektívák QUANTUM DOTS Félvezető nanokristályok elméletben, gyakorlatban; perspektívák 2 2012. február 7. 10:30-10:50 Elmélet Ideális működés, várt eredmények, testreszabhatóság Alkalmazás: QD-LED Remote Phosphor

Részletesebben

Doktori (Ph.D.) értekezés tézisei. Cink-oxid nanorészecskék és hibrid vékonyrétegek optikai, szerkezeti és fényelektromos tulajdonságai

Doktori (Ph.D.) értekezés tézisei. Cink-oxid nanorészecskék és hibrid vékonyrétegek optikai, szerkezeti és fényelektromos tulajdonságai Doktori (Ph.D.) értekezés tézisei Cink-oxid nanorészecskék és hibrid vékonyrétegek optikai, szerkezeti és fényelektromos tulajdonságai Kunné Pál Edit Témavezetı: Dr. Dékány Imre Tanszékvezetı egyetemi

Részletesebben

A DIFFÚZIÓS KÖDKAMRA ALKALMAZÁSI LEHETŐSÉGEI A KÖZÉPISKOLAI MAGFIZIKA OKTATÁSBAN

A DIFFÚZIÓS KÖDKAMRA ALKALMAZÁSI LEHETŐSÉGEI A KÖZÉPISKOLAI MAGFIZIKA OKTATÁSBAN A DIFFÚZIÓS KÖDKAMRA ALKALMAZÁSI LEHETŐSÉGEI A KÖZÉPISKOLAI MAGFIZIKA OKTATÁSBAN USING DIFFUSION CLOUD CHAMBER IN THE TEACHING OF NUCLEAR PHYSICS AT SECONDARY SCHOOLS Győrfi Tamás Eötvös József Főiskola,

Részletesebben

GaInAsP/InP LED-ek kutatása és spektroszkópiai alkalmazása a közeli infravörös tartományban

GaInAsP/InP LED-ek kutatása és spektroszkópiai alkalmazása a közeli infravörös tartományban GaInAsP/InP LED-ek kutatása és spektroszkópiai alkalmazása a közeli infravörös tartományban LED-ek fejlesztése nagy víztartalmú szerves anyagok, biológiai minták optikai vizsgálatára NÁDAS JÓZSEF TÉMAVEZETŐ:

Részletesebben

A Raman spektroszkópia alkalmazása fémipari kutatásokban Raman spectroscopy in metallurgical research Dénes Éva, Koós Gáborné, Kőszegi Szilvia

A Raman spektroszkópia alkalmazása fémipari kutatásokban Raman spectroscopy in metallurgical research Dénes Éva, Koós Gáborné, Kőszegi Szilvia MŰSZERES ANALITIKA ANALYSIS WITH INSTRUMENT A Raman spektroszkópia alkalmazása fémipari kutatásokban Raman spectroscopy in metallurgical research Dénes Éva, Koós Gáborné, Kőszegi Szilvia Kulcsszavak: Raman

Részletesebben

Mikrohullámú abszorbensek vizsgálata

Mikrohullámú abszorbensek vizsgálata Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

Reakciókinetika és katalízis

Reakciókinetika és katalízis Reakciókinetika és katalízis 2. előadás: 1/18 Kinetika: Kísérletekkel megállapított sebességi egyenlet(ek). A kémiai reakció makroszkópikus, fenomenológikus jellemzése. 1 Mechanizmus: Az elemi lépések

Részletesebben

Hidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai

Hidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai Hidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai Csík Attila MTA Atomki Debrecen Vizsgálataink célja Amorf Si és a-si alapú ötvözetek (pl. Si-X, X=Ge, B, Sb, Al) alkalmazása:!

Részletesebben

XXXVII. KÉMIAI ELŐADÓI NAPOK

XXXVII. KÉMIAI ELŐADÓI NAPOK Magyar Kémikusok Egyesülete Csongrád Megyei Csoportja és a Magyar Kémikusok Egyesülete rendezvénye XXXVII. KÉMIAI ELŐADÓI NAPOK Program és előadás-összefoglalók Szegedi Akadémiai Bizottság Székháza Szeged,

Részletesebben

A napelemek környezeti hatásai

A napelemek környezeti hatásai A napelemek környezeti hatásai különös tekintettel az energiatermelő zsindelyekre Készítette: Bathó Vivien Környezettudományi szak Amiről szó lesz Témaválasztás indoklása Magyarország tetőire (400 km 2

Részletesebben

Atomfizika. Fizika kurzus Dr. Seres István

Atomfizika. Fizika kurzus Dr. Seres István Atomfizika Fizika kurzus Dr. Seres István Történeti áttekintés J.J. Thomson (1897) Katódsugárcsővel végzett kísérleteket az elektron fajlagos töltésének (e/m) meghatározására. A katódsugarat alkotó részecskét

Részletesebben

Dr. JUVANCZ ZOLTÁN Óbudai Egyetem Dr. FENYVESI ÉVA CycloLab Kft

Dr. JUVANCZ ZOLTÁN Óbudai Egyetem Dr. FENYVESI ÉVA CycloLab Kft Dr. JUVANCZ ZOLTÁN Óbudai Egyetem Dr. FENYVESI ÉVA CycloLab Kft Klasszikus analitikai módszerek Csapadékképzéses reakciók: Gravimetria (SZOE, víztartalom), csapadékos titrálások (szulfát, klorid) Sav-bázis

Részletesebben

Újabb eredmények a grafén kutatásában

Újabb eredmények a grafén kutatásában Újabb eredmények a grafén kutatásában Magda Gábor Zsolt Atomoktól a csillagokig 2014. március 13. Új anyag, új kor A kőkortól kezdve egy új anyag felfedezésekor új lehetőségek nyíltak meg, amik akár teljesen

Részletesebben

Vizes oldatból leválasztott nanokristályos félvezetők optikai vizsgálata

Vizes oldatból leválasztott nanokristályos félvezetők optikai vizsgálata Budapesti Műszaki és Gazdaságtudományi Egyetem Elektronikus Eszközök Tanszéke Magyar Tudományos Akadémia Műszaki Fizikai és Anyagtudományi Kutatóintézet Vizes oldatból leválasztott nanokristályos félvezetők

Részletesebben

Zárójelentés. D 048594 ny. számú posztdoktori kutatási szerződés

Zárójelentés. D 048594 ny. számú posztdoktori kutatási szerződés Zárójelentés D 048594 ny. számú posztdoktori kutatási szerződés Témavezető: Dr. Csík Attila Vezető kutató: Dr. Beke Dezső Kutatási téma címe: Határfelületek kialakulása és mozgásuk vizsgálata nanoskálán

Részletesebben

MEMBRÁNKONTAKTOR ALKALMAZÁSA AMMÓNIA IPARI SZENNYVÍZBŐL VALÓ KINYERÉSÉRE

MEMBRÁNKONTAKTOR ALKALMAZÁSA AMMÓNIA IPARI SZENNYVÍZBŐL VALÓ KINYERÉSÉRE MEMBRÁNKONTAKTOR ALKALMAZÁSA AMMÓNIA IPARI SZENNYVÍZBŐL VALÓ MASZESZ Ipari Szennyvíztisztítás Szakmai Nap 2017. November 30 Lakner Gábor Okleveles Környezetmérnök Témavezető: Bélafiné Dr. Bakó Katalin

Részletesebben

Elektromos áram. Vezetési jelenségek

Elektromos áram. Vezetési jelenségek Elektromos áram. Vezetési jelenségek Emlékeztető Elektromos áram: töltéshordozók egyirányú áramlása Áramkör részei: áramforrás, vezető, fogyasztó Áramköri jelek Emlékeztető Elektromos áram hatásai: Kémiai

Részletesebben

Fókuszált ionsugaras megmunkálás

Fókuszált ionsugaras megmunkálás 1 FEI Quanta 3D SEM/FIB Fókuszált ionsugaras megmunkálás Ratter Kitti 2011. január 19-21. 2 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz

Részletesebben

Fókuszált ionsugaras megmunkálás

Fókuszált ionsugaras megmunkálás FEI Quanta 3D SEM/FIB Dankházi Zoltán 2016. március 1 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz injektorok detektor CDEM (SE, SI) 2 Dual-Beam

Részletesebben

Oldódás, mint egyensúly

Oldódás, mint egyensúly Oldódás, mint egyensúly Szilárd (A) anyag oldódása: K = [A] oldott [A] szilárd állandó K [A] szilárd = [A] oldott S = telített oldat conc. Folyadék oldódása: analóg módon Gázok oldódása: [gáz] oldott K

Részletesebben

Röntgendiffrakció. Orbán József PTE, ÁOK, Biofizikai Intézet november

Röntgendiffrakció. Orbán József PTE, ÁOK, Biofizikai Intézet november Röntgendiffrakció Orbán József PTE, ÁOK, Biofizikai Intézet 2013. november Előadás vázlata Röntgen sugárzás Interferencia, diffrakció (elektromágneses hullámok) Kristályok szerkezete Röntgendiffrakció

Részletesebben

XXXVI. KÉMIAI ELŐADÓI NAPOK

XXXVI. KÉMIAI ELŐADÓI NAPOK Magyar Kémikusok Egyesülete Csongrád Megyei Csoportja és a Magyar Kémikusok Egyesülete rendezvénye XXXVI. KÉMIAI ELŐADÓI NAPOK Program és előadás-összefoglalók Szegedi Akadémiai Bizottság Székháza Szeged,

Részletesebben

Előadás címe: A vörösiszappal szennyezett felszíni vizek kárenyhítése. Mihelyt tudjátok, hogy mi a kérdés érteni fogjátok a választ is Douglas Adams

Előadás címe: A vörösiszappal szennyezett felszíni vizek kárenyhítése. Mihelyt tudjátok, hogy mi a kérdés érteni fogjátok a választ is Douglas Adams Előadás címe: A vörösiszappal szennyezett felszíni vizek kárenyhítése Bálint Mária Bálint Analitika Kft Mihelyt tudjátok, hogy mi a kérdés érteni fogjátok a választ is Douglas Adams Kármentesítés aktuális

Részletesebben

A jövő anyaga: a szilícium. Az atomoktól a csillagokig 2011. február 24.

A jövő anyaga: a szilícium. Az atomoktól a csillagokig 2011. február 24. Az atomoktól a csillagokig 2011. február 24. Pavelka Tibor, Tallián Miklós 2/24/2011 Szilícium: mindennapjaink alapvető anyaga A szilícium-alapú technológiák mindenütt jelen vannak Mikroelektronika Számítástechnika,

Részletesebben

Oldódás, mint egyensúly

Oldódás, mint egyensúly Oldódás, mint egyensúly Szilárd (A) anyag oldódása: K = [A] oldott [A] szilárd állandó K [A] szilárd = [A] oldott S = telített oldat conc. Folyadék oldódása: analóg módon Gázok oldódása: [gáz] oldott =

Részletesebben

Badari Andrea Cecília

Badari Andrea Cecília Nagy nitrogéntartalmú bio-olajokra jellemző modellvegyületek katalitikus hidrodenitrogénezése Badari Andrea Cecília MTA Természettudományi Kutatóközpont, Anyag- és Környezetkémiai Intézet, Környezetkémiai

Részletesebben

E (total) = E (translational) + E (rotation) + E (vibration) + E (electronic) + E (electronic

E (total) = E (translational) + E (rotation) + E (vibration) + E (electronic) + E (electronic Abszorpciós spektroszkópia Abszorpciós spektrofotometria 29.2.2. Az abszorpciós spektroszkópia a fényabszorpció jelenségét használja fel híg oldatok minőségi és mennyiségi vizsgálatára. Abszorpció Az elektromágneses

Részletesebben

Sav bázis egyensúlyok vizes oldatban

Sav bázis egyensúlyok vizes oldatban Sav bázis egyensúlyok vizes oldatban Disszociációs egyensúlyi állandó HAc H + + Ac - ecetsav disszociációja [H + ] [Ac - ] K sav = [HAc] NH 4 OH NH 4 + + OH - [NH + 4 ] [OH - ] K bázis = [ NH 4 OH] Ammóniumhidroxid

Részletesebben

TIOLKARBAMÁT TÍPUSÚ NÖVÉNYVÉDŐ SZER HATÓANYAGOK ÉS SZÁRMAZÉKAIK KÉMIAI OXIDÁLHATÓSÁGÁNAK VIZSGÁLATA I

TIOLKARBAMÁT TÍPUSÚ NÖVÉNYVÉDŐ SZER HATÓANYAGOK ÉS SZÁRMAZÉKAIK KÉMIAI OXIDÁLHATÓSÁGÁNAK VIZSGÁLATA I Műszaki Földtudományi Közlemények, 83. kötet, 1. szám (2012), pp. 137 146. TIOLKARBAMÁT TÍPUSÚ NÖVÉNYVÉDŐ SZER HATÓANYAGOK ÉS SZÁRMAZÉKAIK KÉMIAI OXIDÁLHATÓSÁGÁNAK VIZSGÁLATA I. S-ETIL-N,N-DI-N-PROPIL-TIOLKARBAMÁT

Részletesebben

PLATTÍROZOTT ALUMÍNIUM LEMEZEK KÖTÉSI VISZONYAINAK TECHNOLÓGIAI VIZSGÁLATA TECHNOLOGICAL INVESTIGATION OF PLATED ALUMINIUM SHEETS BONDING PROPERTIES

PLATTÍROZOTT ALUMÍNIUM LEMEZEK KÖTÉSI VISZONYAINAK TECHNOLÓGIAI VIZSGÁLATA TECHNOLOGICAL INVESTIGATION OF PLATED ALUMINIUM SHEETS BONDING PROPERTIES Anyagmérnöki Tudományok, 37. kötet, 1. szám (2012), pp. 371 379. PLATTÍROZOTT ALUMÍNIUM LEMEZEK KÖTÉSI VISZONYAINAK TECHNOLÓGIAI VIZSGÁLATA TECHNOLOGICAL INVESTIGATION OF PLATED ALUMINIUM SHEETS BONDING

Részletesebben

2019. április II.a, II.b

2019. április II.a, II.b A program részben az Emberi Erőforrások Minisztériuma a megbízásából a Nemzeti Tehetség g Program éss az Emberi Támogatáskezelő által meghirdetett NTP TMV 18 0139 azonosítószámú pályázati támogatásból

Részletesebben

2. Fotometriás mérések II.

2. Fotometriás mérések II. 2. Fotometriás mérések II. 2008 október 31. 1. Ammónia-nitrogén mérése alacsony mérési tartományban és szabad ammónia becslése 1.1. Háttér A módszer alkalmas kis ammónia-nitrogén koncentrációk meghatározására;

Részletesebben

ELLENÁLL 1. MÉRŐ ÉRINTKEZŐK:

ELLENÁLL 1. MÉRŐ ÉRINTKEZŐK: 1. MÉŐ ÉINTKEZŐK: 1. MÉŐ ÉINTKEZŐK (folytatás): á tm F ö s s z e s z o rító 1. MÉŐ ÉINTKEZŐK (folytatás): meghibásodott érintkezők röntgen felvételei EED CSÖVES ÉINTKEZŐ: É D 2. CSÚSZÓÉINTKEZŐS ÁTALAKÍTÓK

Részletesebben

Nano cink-oxid toxicitása stimulált UV sugárzás alatt és az N-acetilcisztein toxicitás csökkentő hatása a Panagrellus redivivus fonálféreg fajra

Nano cink-oxid toxicitása stimulált UV sugárzás alatt és az N-acetilcisztein toxicitás csökkentő hatása a Panagrellus redivivus fonálféreg fajra Nano cink-oxid toxicitása stimulált UV sugárzás alatt és az N-acetilcisztein toxicitás csökkentő hatása a Panagrellus redivivus fonálféreg fajra KISS LOLA VIRÁG, SERES ANIKÓ ÉS NAGY PÉTER ISTVÁN Szent

Részletesebben

Ragyogó molekulák: dióhéjban a fluoreszcenciáról és biológiai alkalmazásairól

Ragyogó molekulák: dióhéjban a fluoreszcenciáról és biológiai alkalmazásairól Ragyogó molekulák: dióhéjban a fluoreszcenciáról és biológiai alkalmazásairól Kele Péter egyetemi adjunktus Lumineszcencia jelenségek Biolumineszcencia (biológiai folyamat, pl. luciferin-luciferáz) Kemilumineszcencia

Részletesebben

Szakértesítő 1 Interkerám szakmai füzetek A folyósító szerek viselkedése a kerámia anyagokban

Szakértesítő 1 Interkerám szakmai füzetek A folyósító szerek viselkedése a kerámia anyagokban Szakértesítő 1 Interkerám szakmai füzetek A folyósító szerek viselkedése a kerámia anyagokban A folyósító szerek viselkedése a kerámia anyagokban Bevezetés A kerámia masszák folyósításkor fő cél az anyag

Részletesebben

Titrimetria - Térfogatos kémiai analízis -

Titrimetria - Térfogatos kémiai analízis - Titrimetria - Térfogatos kémiai analízis - Alapfogalmak Elv (ismert térfogatú anyag oldatához annyi ismert konc. oldatot adnak, amely azzal maradéktalanul reagál) Titrálás végpontja (egyenértékpont) Törzsoldat,

Részletesebben

A legforróbb munkahelyek acélkohók és öntödék

A legforróbb munkahelyek acélkohók és öntödék A legforróbb munkahelyek acélkohók és öntödék Prof. dr. Kaptay György ATOMKI, 2014. május 15. Vegyületbevonat és C-nanocső fejlesztés [Kaptay-Kuznetsov: Plasmas & Ions 2 (1999) 45-56 (0/40) / Kaptay-Sytchev-Miklósi-

Részletesebben

1. feladat. Versenyző rajtszáma:

1. feladat. Versenyző rajtszáma: 1. feladat / 4 pont Válassza ki, hogy az 1 és 2 anyagok közül melyik az 1,3,4,6-tetra-O-acetil-α-D-glükózamin hidroklorid! Rajzolja fel a kérdésben szereplő molekula szerkezetét, és értelmezze részletesen

Részletesebben

Vegyületfélvezető rétegek optoelektronikus és fotovoltaikus célokra

Vegyületfélvezető rétegek optoelektronikus és fotovoltaikus célokra Vegyületfélvezető rétegek optoelektronikus és fotovoltaikus célokra PhD tézisfüzet Baji Zsófia Témavezető: Dr. Molnár György BUDAPEST, 2013 A kutatások előzménye Mint a megújuló energiaforrások minden

Részletesebben

Abszorpciós fotometria

Abszorpciós fotometria A fény Abszorpciós fotometria Ujfalusi Zoltán PTE ÁOK Biofizikai ntézet 2011. szeptember 15. E B x x Transzverzális hullám A fény elektromos térerősségvektor hullámhossz Az elektromos a mágneses térerősség

Részletesebben

A napelemek fizikai alapjai

A napelemek fizikai alapjai A napelemek fizikai alapjai Dr. Rácz Ervin Ph.D. egyetemi docens intézetigazgató-helyettes kari oktatási igazgató Óbudai Egyetem, Villamosenergetikai Intézet Budapest 1034, Bécsi u. 94. racz.ervin@kvk.uni-obuda.hu

Részletesebben

Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez

Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez 1 Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez Havancsák Károly Dankházi Zoltán Ratter Kitti Varga Gábor Visegrád 2012. január Elektron diffrakció 2 Diffrakció - kinematikus elmélet

Részletesebben

Arccal a nap felé Vékonyréteg napelemek és intelligens üvegek. Lábadi Zoltán MTA TTK MFA

Arccal a nap felé Vékonyréteg napelemek és intelligens üvegek. Lábadi Zoltán MTA TTK MFA Arccal a nap felé Vékonyréteg napelemek és intelligens üvegek Lábadi Zoltán MTA TTK MFA A megújuló energiákban rejlő óriási potenciál Napelemes energiatermelés I: Földrajzi lehetőségek Éves villamos energia

Részletesebben

Atomfizika. Fizika kurzus Dr. Seres István

Atomfizika. Fizika kurzus Dr. Seres István Atomfizika Fizika kurzus Dr. Seres István Történeti áttekintés 440 BC Democritus, Leucippus, Epicurus 1660 Pierre Gassendi 1803 1897 1904 1911 19 193 John Dalton Joseph John (J.J.) Thomson J.J. Thomson

Részletesebben

Modern Fizika Labor. 11. Spektroszkópia. Fizika BSc. A mérés dátuma: dec. 16. A mérés száma és címe: Értékelés: A beadás dátuma: dec. 21.

Modern Fizika Labor. 11. Spektroszkópia. Fizika BSc. A mérés dátuma: dec. 16. A mérés száma és címe: Értékelés: A beadás dátuma: dec. 21. Modern Fizika Labor Fizika BSc A mérés dátuma: 2011. dec. 16. A mérés száma és címe: 11. Spektroszkópia Értékelés: A beadás dátuma: 2011. dec. 21. A mérést végezte: Domokos Zoltán Szőke Kálmán Benjamin

Részletesebben

Reakciókinetika. Általános Kémia, kinetika Dia: 1 /53

Reakciókinetika. Általános Kémia, kinetika Dia: 1 /53 Reakciókinetika 9-1 A reakciók sebessége 9-2 A reakciósebesség mérése 9-3 A koncentráció hatása: a sebességtörvény 9-4 Nulladrendű reakció 9-5 Elsőrendű reakció 9-6 Másodrendű reakció 9-7 A reakciókinetika

Részletesebben

9. Gyakorlat - Optoelektronikai áramköri elemek

9. Gyakorlat - Optoelektronikai áramköri elemek 9. Gyakorlat - Optoelektronikai áramköri elemek (Componente optoelectronice) (Optoelectronic devices) 1. Fénydiódák (LED-ek) Elnevezésük az angol Light Emitting Diode rövidítéséből származik. Áramköri

Részletesebben

Redoxi reakciók Elektrokémiai alapok Műszaki kémia, Anyagtan I. 12-13. előadás

Redoxi reakciók Elektrokémiai alapok Műszaki kémia, Anyagtan I. 12-13. előadás Redoxi reakciók Elektrokémiai alapok Műszaki kémia, Anyagtan I. 12-13. előadás Dolgosné dr. Kovács Anita egy.doc. PTE MIK Környezetmérnöki Tanszék Redoxi reakciók Például: 2Mg + O 2 = 2MgO Részfolyamatok:

Részletesebben

NAPELEMEK KÖRNYEZETI SZEMPONTÚ VIZSGÁLATA AZ ÉLETCIKLUS ELEMZÉS SEGÍTSÉGÉVEL. Darvas Katalin

NAPELEMEK KÖRNYEZETI SZEMPONTÚ VIZSGÁLATA AZ ÉLETCIKLUS ELEMZÉS SEGÍTSÉGÉVEL. Darvas Katalin NAPELEMEK KÖRNYEZETI SZEMPONTÚ VIZSGÁLATA AZ ÉLETCIKLUS ELEMZÉS SEGÍTSÉGÉVEL Darvas Katalin AZ ÉLETCIKLUS ELEMZÉS Egy termék, folyamat vagy szolgáltatás környezetre gyakorolt hatásainak vizsgálatára használt

Részletesebben

Abszorpciós fotometria

Abszorpciós fotometria abszorpció Abszorpciós fotometria Spektroszkópia - Színképvizsgálat Spektro-: görög; jelente kép/szín -szkópia: görög; néz/látás/vizsgálat Ujfalusi Zoltán PTE ÁOK Biofizikai Intézet 2012. február Vizsgálatok

Részletesebben

A feladatok megoldásához csak a kiadott periódusos rendszer és számológép használható!

A feladatok megoldásához csak a kiadott periódusos rendszer és számológép használható! 1 MŰVELTSÉGI VERSENY KÉMIA TERMÉSZETTUDOMÁNYI KATEGÓRIA Kedves Versenyző! A versenyen szereplő kérdések egy része általad már tanult tananyaghoz kapcsolódik, ugyanakkor a kérdések másik része olyan ismereteket

Részletesebben

Speciális passzív eszközök

Speciális passzív eszközök Varisztorok Voltage Dependent Resistor VDR Variable resistor - varistor Speciális passzív eszközök Feszültségfüggő ellenállás, az áram erősen függ a feszültségtől: I=CU α ahol C konstans, α értéke 3 és

Részletesebben

Szalai István. ELTE Kémiai Intézet

Szalai István. ELTE Kémiai Intézet ELTE Kémiai Intézet 2016 Kationok (I-III.) I. ph 2-es kémhatású oldatukból színes szulfidjuk kénhidrogénnel leválasztható, és a csapadék bázikus reagensekben nem oldható. II. ph 2-es kémhatású oldatukból

Részletesebben

Benapozásvédelmi eszközök komplex jellemzése

Benapozásvédelmi eszközök komplex jellemzése Budapesti Műszaki és Gazdaságtudományi Egyetem, Építészmérnöki Kar, Épületenergetikai és Épületgépészeti Tanszék, 1111 Budapest, Műegyetem rkp. 3. K.II.31. Benapozásvédelmi eszközök komplex jellemzése

Részletesebben

Lakos István WESSLING Hungary Kft. Zavaró hatások kezelése a fémanalitikában

Lakos István WESSLING Hungary Kft. Zavaró hatások kezelése a fémanalitikában Lakos István WESSLING Hungary Kft. Zavaró hatások kezelése a fémanalitikában AAS ICP-MS ICP-AES ICP-AES-sel mérhető elemek ICP-MS-sel mérhető elemek A zavarások felléphetnek: Mintabevitel közben Lángban/Plazmában

Részletesebben

Hevesy György Országos Kémiaverseny Kerületi forduló február évfolyam

Hevesy György Országos Kémiaverseny Kerületi forduló február évfolyam Hevesy György Országos Kémiaverseny Kerületi forduló 2013. február 20. 8. évfolyam A feladatlap megoldásához kizárólag periódusos rendszert és elektronikus adatok tárolására nem alkalmas zsebszámológép

Részletesebben

MEDINPROT Gépidő Pályázat támogatásával elért eredmények

MEDINPROT Gépidő Pályázat támogatásával elért eredmények A kisszögű röntgenszórási módszer fejlesztése fehérjék oldatfázisú mérésére Bóta Attila, Wacha András, Varga Zoltán MTA TTK Biológiai Nanokémia Kutatócsoport 1117 Bp. Magyar Tudósok krt. 2. MEDINPROT Gépidő

Részletesebben

Modellvizsgálatok a természetes vizek arzénmentesítésére

Modellvizsgálatok a természetes vizek arzénmentesítésére Modellvizsgálatok a természetes vizek arzénmentesítésére Készítette: Kauker Zsófia Témavezető: Oltiné dr. Varga Margit 2012. Tartalomjegyzék 1. Bevezetés 2. Irodalmi áttekintés 2.1 Az arzén 2.2 Az arzénmentesítés

Részletesebben

Természetes vizek, keverékek mindig tartalmaznak oldott anyagokat! Írd le milyen természetes vizeket ismersz!

Természetes vizek, keverékek mindig tartalmaznak oldott anyagokat! Írd le milyen természetes vizeket ismersz! Összefoglalás Víz Természetes víz. Melyik anyagcsoportba tartozik? Sorolj fel természetes vizeket. Mitől kemény, mitől lágy a víz? Milyen okokból kell a vizet tisztítani? Kémiailag tiszta víz a... Sorold

Részletesebben

1. Ábra Az n-paraffinok olvadáspontja és forráspontja közötti összefüggés

1. Ábra Az n-paraffinok olvadáspontja és forráspontja közötti összefüggés Nagy izoparaffin-tartalmú gázolajok előállításának vizsgálata Investigation of production of gas oils with high isoparaffin content Pölczmann György, Hancsók Jenő Pannon Egyetem, Vegyészmérnöki és Folyamatmérnöki

Részletesebben

HULLADÉKCSÖKKENTÉS. EEA Grants Norway Grants. Élelmiszeripari zöld innovációs program megvalósítása. Dr. Nagy Attila, Debreceni Egyetem 2014.10.28.

HULLADÉKCSÖKKENTÉS. EEA Grants Norway Grants. Élelmiszeripari zöld innovációs program megvalósítása. Dr. Nagy Attila, Debreceni Egyetem 2014.10.28. Élelmiszeripari zöld innovációs program megvalósítása EEA Grants Norway Grants HULLADÉKCSÖKKENTÉS Dr. Nagy Attila, Debreceni Egyetem HU09-0015-A1-2013 1 Beruházás oka A vágóhidakról kikerülő baromfi nyesedék

Részletesebben

FÉLVEZETŐ ESZKÖZÖK, MINT SUGÁRZÁSÉRZÉKELŐ DETEKTOROK

FÉLVEZETŐ ESZKÖZÖK, MINT SUGÁRZÁSÉRZÉKELŐ DETEKTOROK Nagy Gábor1 1 - Vincze Árpád 2 FÉLVEZETŐ ESZKÖZÖK, MINT SUGÁRZÁSÉRZÉKELŐ DETEKTOROK Absztrakt Mindennapi életünkben igen gyakori feladat a radioaktív sugárzások mérése, pl. laboratóriumokban, üzemekben,

Részletesebben

Milyen színűek a csillagok?

Milyen színűek a csillagok? Milyen színűek a csillagok? A fényesebb csillagok színét szabad szemmel is jól láthatjuk. Az egyik vörös, a másik kék, de vannak fehéren villódzók, sárga, narancssárga színűek is. Vajon mi lehet az eltérő

Részletesebben

Bevezetés az analóg és digitális elektronikába. V. Félvezető diódák

Bevezetés az analóg és digitális elektronikába. V. Félvezető diódák Bevezetés az analóg és digitális elektronikába V. Félvezető diódák Félvezető dióda Félvezetőknek nevezzük azokat az anyagokat, amelyek fajlagos ellenállása a vezetők és a szigetelők közé esik. (Si, Ge)

Részletesebben

Kémia OKTV 2006/2007. II. forduló. A feladatok megoldása

Kémia OKTV 2006/2007. II. forduló. A feladatok megoldása Kémia OKTV 2006/2007. II. forduló A feladatok megoldása Az értékelés szempontjai Csak a hibátlan megoldásokért adható a teljes pontszám. Részlegesen jó megoldásokat a részpontok alapján kell pontozni.

Részletesebben

11 Arany Janos st., RO-400028, Cluj-Napoca, Romania

11 Arany Janos st., RO-400028, Cluj-Napoca, Romania Fermentációs folyamatokból visszamaradt élesztősejtek bioszorpciós tulajdonságainak vizsgálata Biosorption and characteristics of residual beer yeast cells from fermentation processes Utilizarea în biosorbție

Részletesebben

A LED világítás jövője Becslések három öt évre előre

A LED világítás jövője Becslések három öt évre előre A LED világítás jövője Becslések három öt évre előre Budapest, 2010. december Készítette: Vass László a VTT és az Óbudai egyetem 2011 februári LED-es világítástechnikai szimpóziumára. Bevezető: Általános

Részletesebben

1. feladat Összesen: 8 pont. 2. feladat Összesen: 11 pont. 3. feladat Összesen: 7 pont. 4. feladat Összesen: 14 pont

1. feladat Összesen: 8 pont. 2. feladat Összesen: 11 pont. 3. feladat Összesen: 7 pont. 4. feladat Összesen: 14 pont 1. feladat Összesen: 8 pont 150 gramm vízmentes nátrium-karbonátból 30 dm 3 standard nyomású, és 25 C hőmérsékletű szén-dioxid gáz fejlődött 1800 cm 3 sósav hatására. A) Írja fel a lejátszódó folyamat

Részletesebben

Harmadik generációs infra fűtőfilm. forradalmian új fűtési rendszer

Harmadik generációs infra fűtőfilm. forradalmian új fűtési rendszer Harmadik generációs infra fűtőfilm forradalmian új fűtési rendszer Figyelmébe ajánljuk a Toma Family Mobil kft. által a magyar piacra bevezetett, forradalmian új technológiájú, kiváló minőségű elektromos

Részletesebben

Modern Fizika Labor. 12. Infravörös spektroszkópia. Fizika BSc. A mérés dátuma: okt. 04. A mérés száma és címe: Értékelés:

Modern Fizika Labor. 12. Infravörös spektroszkópia. Fizika BSc. A mérés dátuma: okt. 04. A mérés száma és címe: Értékelés: Modern Fizika Labor Fizika BSc A mérés dátuma: 011. okt. 04. A mérés száma és címe: 1. Infravörös spektroszkópia Értékelés: A beadás dátuma: 011. dec. 1. A mérést végezte: Domokos Zoltán Szőke Kálmán Benjamin

Részletesebben

MIKROELEKTRONIKAI ÉRZÉKELİK I

MIKROELEKTRONIKAI ÉRZÉKELİK I MIKROELEKTRONIKAI ÉRZÉKELİK I Dr. Pıdör Bálint BMF KVK Mikroelektronikai és Technológia Intézet és MTA Mőszaki Fizikai és Anyagtudományi Kutató Intézet 8. ELİADÁS: MECHANIKAI ÉRZÉKELİK I 8. ELİADÁS 1.

Részletesebben

Napenergia rendszerek létesítése a hazai és nemzetközi gyakorlatban

Napenergia rendszerek létesítése a hazai és nemzetközi gyakorlatban Napenergia rendszerek létesítése a hazai és nemzetközi gyakorlatban Tóth Boldizsár elnök, Megújuló Energia Szervezetek Szövetsége I. MMK Energetikai Fórum NAPERŐMŰVEK TERVEZŐINEK FÓRUMA 2018. május 25-27.

Részletesebben

MIKROELEKTRONIKA 7. MOS struktúrák: -MOS dióda, Si MOS -CCD (+CMOS matrix) -MOS FET, SOI elemek -MOS memóriák

MIKROELEKTRONIKA 7. MOS struktúrák: -MOS dióda, Si MOS -CCD (+CMOS matrix) -MOS FET, SOI elemek -MOS memóriák MIKROELEKTRONIKA 7. MOS struktúrák: -MOS dióda, Si MOS -CCD (+CMOS matrix) -MOS FET, SOI elemek -MOS memóriák Fém-félvezetó p-n A B Heteroátmenet MOS Metal-oxide-semiconductor (MOS): a mikroelektronika

Részletesebben

Név... intenzitás abszorbancia moláris extinkciós. A Wien-féle eltolódási törvény szerint az abszolút fekete test maximális emisszióképességéhez

Név... intenzitás abszorbancia moláris extinkciós. A Wien-féle eltolódási törvény szerint az abszolút fekete test maximális emisszióképességéhez A Név... Válassza ki a helyes mértékegységeket! állandó intenzitás abszorbancia moláris extinkciós A) J s -1 - l mol -1 cm B) W g/cm 3 - C) J s -1 m -2 - l mol -1 cm -1 D) J m -2 cm - A Wien-féle eltolódási

Részletesebben

Abszorpciós spektroszkópia

Abszorpciós spektroszkópia Tartalomjegyzék Abszorpciós spektroszkópia (Nyitrai Miklós; 2011 február 1.) Dolgozat: május 3. 18:00-20:00. Egész éves anyag. Korábbi dolgozatok nem számítanak bele. Felmentés 80% felett. A fény; Elektromágneses

Részletesebben

Pufferrendszerek vizsgálata

Pufferrendszerek vizsgálata Pufferrendszerek vizsgálata Ecetsav/nátrium-acetát pufferoldat, ammonia/ammonium-klorid, ill. (nátrium/kálium) dihidrogénfoszfát/hidrogénfoszfát pufferrendszerek vizsgálata. Oldatkészítés: a gyakorlatvezető

Részletesebben

Modern fizika laboratórium

Modern fizika laboratórium Modern fizika laboratórium Röntgen-fluoreszcencia analízis Készítette: Básti József és Hagymási Imre 1. Bevezetés A röntgen-fluoreszcencia analízis (RFA) egy roncsolásmentes anyagvizsgálati módszer. Rövid

Részletesebben

OPTIKA. Fénykibocsátás mechanizmusa fényforrás típusok. Dr. Seres István

OPTIKA. Fénykibocsátás mechanizmusa fényforrás típusok. Dr. Seres István OPTIKA Fénykibocsátás mechanizmusa Dr. Seres István Bohr modell Niels Bohr (19) Rutherford felfedezte az atommagot, és igazolta, hogy negatív töltésű elektronok keringenek körülötte. Niels Bohr Bohr ezt

Részletesebben

Név: Dátum: Oktató: 1.)

Név: Dátum: Oktató: 1.) 1.) Jelölje meg az egyetlen helyes választ (minden helyes válasz 1 pontot ér)! i). Redős szűrőpapírt akkor célszerű használni, ha a). növelni akarjuk a szűrés hatékonyságát; b). a csapadékra van szükségünk;

Részletesebben

XIII. FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA

XIII. FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA XIII. FIATAL ŰSZAKIAK TUDOÁNYOS ÜLÉSSZAKA Kolozsvár, 2008. március 14-15. FLÜLTN BVONT SZRSZÁOK ALKALAZÁSA A KÉPLÉKNYALAKÍTÁSBAN Végvári Ferenc Abstract Surface coating technologies of tools were characterised

Részletesebben

Röntgenanalitika. Röntgenradiológia, Komputertomográfia (CT) Röntgenfluoreszcencia (XRF) Röntgenkrisztallográfia Röntgendiffrakció (XRD)

Röntgenanalitika. Röntgenradiológia, Komputertomográfia (CT) Röntgenfluoreszcencia (XRF) Röntgenkrisztallográfia Röntgendiffrakció (XRD) Röntgenanalitika Röntgenradiológia, Komputertomográfia (CT) Röntgenfluoreszcencia (XRF) Röntgenkrisztallográfia Röntgendiffrakció (XRD) A röntgensugárzás Felfedezése (1895, W. K. Röntgen, katódsugárcső,

Részletesebben

FOTOSZINTETIKUSAN AKTÍV SUGÁRZÁS GLOBÁLSUGÁRZÁS

FOTOSZINTETIKUSAN AKTÍV SUGÁRZÁS GLOBÁLSUGÁRZÁS FOTOSZINTETIKUSAN AKTÍV SUGÁRZÁS ÉS GLOBÁLSUGÁRZÁS Major György Horváth László, Pintér Krisztina, Nagy Zoltán (Gödöllı) Haszpra László, Barcza Zoltán, Gelybó Györgyi Globálsugárzás: a 0,29 4 mikrométer

Részletesebben

Mikrohullámú abszorbensek vizsgálata 4. félév

Mikrohullámú abszorbensek vizsgálata 4. félév Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

Válasz Tombácz Etelkának az MTA doktorának disszertációmról készített bírálatában feltett kérdéseire és megjegyzéseire

Válasz Tombácz Etelkának az MTA doktorának disszertációmról készített bírálatában feltett kérdéseire és megjegyzéseire Válasz Tombácz Etelkának az MTA doktorának disszertációmról készített bírálatában feltett kérdéseire és megjegyzéseire Tisztelt Professzor nő! Először bírálatában feltett kérdéseire válaszolok majd a bírálatban

Részletesebben

Napelemtechnológiai Innovációs Centrum az MTA MFA-ban

Napelemtechnológiai Innovációs Centrum az MTA MFA-ban az MTA MFA-ban NÉMETH ÁGOSTON, LÁBADI ZOLTÁN, RAKOVICS VILMOS, BÁRSONY ISTVÁN MTA Mûszaki Fizikai és Anyagtudományi Kutatóintézet nemeth@mfa.kfki.hu KRAFCSIK ISTVÁN EnergoSolar Rt. Lektorált Kulcsszavak:

Részletesebben

A kálium-permanganát és az oxálsav közötti reakció vizsgálata 9a. mérés B4.9

A kálium-permanganát és az oxálsav közötti reakció vizsgálata 9a. mérés B4.9 A kálium-permanganát és az oxálsav közötti reakció vizsgálata 9a. mérés B4.9 Név: Pitlik László Mérés dátuma: 2014.12.04. Mérőtársak neve: Menkó Orsolya Adatsorok: M24120411 Halmy Réka M14120412 Sárosi

Részletesebben

Radioaktív nyomjelzés

Radioaktív nyomjelzés Radioaktív nyomjelzés A radioaktív nyomjelzés alapelve Kémiai indikátorok: ugyanazoknak a követelményeknek kell eleget tenniük, mint az indikátoroknak általában: jelezniük kell valamely elemnek ill. vegyületnek

Részletesebben

A fény tulajdonságai

A fény tulajdonságai Spektrofotometria A fény tulajdonságai A fény, mint hullámjelenség (lambda) (nm) hullámhossz (nű) (f) (Hz, 1/s) frekvencia, = c/ c (m/s) fénysebesség (2,998 10 8 m/s) (σ) (cm -1 ) hullámszám, = 1/ A amplitúdó

Részletesebben

Tartalmi követelmények kémia tantárgyból az érettségin K Ö Z É P S Z I N T

Tartalmi követelmények kémia tantárgyból az érettségin K Ö Z É P S Z I N T 1. Általános kémia Atomok és a belőlük származtatható ionok Molekulák és összetett ionok Halmazok A kémiai reakciók A kémiai reakciók jelölése Termokémia Reakciókinetika Kémiai egyensúly Reakciótípusok

Részletesebben
