Környezeti szennyezők ártalmatlanítása UV- és látható fényre aktív titán-dioxid alapú fotokatalizátorokkal. Veréb Gábor

Átírás

1 Környezeti szennyezők ártalmatlanítása UV- és látható fényre aktív titán-dioxid alapú fotokatalizátorokkal Doktori (Ph.D.) értekezés Veréb Gábor Témavezetők: Dr. Dombi András (egyetemi tanár, SZTE, Környezetkémiai Kutatócsoport) Dr. Mogyorósi Károly (tudományos munkatárs, SZTE, Környezetkémiai Kutatócsoport) Környezettudományi Doktori Iskola Szegedi Tudományegyetem, Természettudományi és Informatikai Kar, Kémiai Tanszékcsoport, Környezetkémiai Kutatócsoport Szeged 2014.

2 TARTALOMJEGYZÉK 1. BEVEZETÉS IRODALMI ÁTTEKINTÉS Nagyhatékonyságú oxidációs eljárások Heterogén fotokatalízis A titán-dioxid (TiO 2 ) Titán-dioxid alapú módosított fotokatalizátorok Fertőtlenítés titán-dioxiddal Fotokatalizátorok rögzítési módszerei CÉLKITŰZÉSEK KÍSÉRLETI ANYAGOK ÉS MÓDSZEREK Felhasznált anyagok Fotokatalizátor immobilizálására felhasznált anyagok Vizsgált, kereskedelmi forgalomban kapható fotokatalizátorok Saját készítésű fotokatalizátorok előállításához felhasznált anyagok Alkalmazott modellszennyezők Elektron spin rezonancia (ESR) mérésekhez felhasznált anyagok Vas-oxalát aktinometriához felhasznált anyagok Módszerek Fotokatalitikus aktivitások jellemzése Szuszpenziós kísérletekhez használt fotoreaktorok Fertőtlenítő hatás vizsgálata Immobilizált fotokatalizátort alkalmazó fotoreaktor Folyadékkromatográfia Elektron spin rezonancia (ESR) mérések Vas-oxalát aktinometria Fényintenzitás mérő Kalcináló kemence A minták anyagszerkezeti jellemzése Alkalmazott elektronmikroszkópok Röntgendiffraktometria Diffúz reflexiós spektrometria Fajlagos felület meghatározása A fotokatalizátorok elemtartalmának, illetve felületének vizsgálata Fényforrások jellemzése EREDMÉNYEK ÉS ÉRTÉKELÉSÜK Titán-dioxid (TiO 2 ) alapú fotokatalizátorok előállítása Lánghidrolízissel előállított, nem adalékolt titán-dioxid előállítása Vassal módosított titán-dioxid előállítása Nitrogénnel módosított titán-dioxid előállítása Ezüsttel módosított titán-dioxid előállítása Arannyal módosított titán-dioxid előállítása Nitrogénnel és kénnel módosított titán-dioxid előállítása Jóddal módosított titán-dioxid előállítása Rutil fázisú titán-dioxidok előállítása Fotokatalizátorok anyagszerkezeti jellemzése Fotokatalizátorok aktivitásának jellemzése Szerves szennyezőanyagok fotokatalitikus ártalmatlanítása E. coli-val szennyezett vizek fotokatalitikus tisztítása A fotokatalizátorokkal elért eredmények összegzése

3 5.4. Elektron spin rezonancia (ESR) mérések Aldrich rutil (TiO 2 -AR) TiO 2 -VLP TiO 2 -P TiO 2 -I TiO 2 -N Az ESR mérések eredményeinek összegzése Rutil fázisú titán-dioxidok jellemzése Anyagszerkezeti jellemzés Fotokatalitikus aktivitás jellemzése A rutil fázisú titán-dioxidokkal végzett kísérletek eredményeinek összegzése Fotokatalizátorok hatékonysága napfénnyel történő gerjesztés esetében Fotokatalizátorok aktivitásának hullámhossz szerinti függése Fényintenzitások meghatározása Látszólagos kvantumhasznosítás meghatározása Az eredmények kiértékelése Immobilizált fotokatalizátorok Titán-dioxid immobilizálása Reprodukálhatóság, és tartósság Oxidációs köztitermékek Kísérletek látható fénnyel (VIS) való megvilágítással Szabadtéri kísérletek ÖSSZEFOGLALÁS SUMMARY KÖSZÖNETNYÍLVÁNÍTÁS IRODALOMJEGYZÉK

4 1. BEVEZETÉS Logikus a környezetvédelem fontosságának kihangsúlyozásával kezdenem. Ebben a modern -nek tartott, sokszor fejlett jelzővel illetett 21. századi rohanó, iparosodott, fogyasztói társadalmat nevelő világban ugyanis súlyos környezetvédelmi problémák várnak megoldásra. Szomorúsággal vegyes örömmel tölt el, hogy környezetkutatóként hivatásommal hozzájárulhatok környezetünk védelméhez, még ha nem is vakít el az az illúzió, hogy munkánkkal a természetet szolgáljuk, hiszen elsősorban saját életterünket és a jövő generáció életterét védjük. A fenntartható fejlődés illúziójával áltatott életvitelünk következtében egyre több szennyezőanyagot juttatunk környezetünkbe, veszélybe sodorva az életünkhöz nélkülözhetetlen tiszta levegőt, édesvízkészleteinket és termőtalajainkat. Az utóbbi évtizedek környezetvédelmi szempontból talán legjelentősebb szemléletváltozása, hogy egyre inkább előtérbe kerülnek az emberi léptékben kimeríthetetlennek számító napfény energiáját hasznosító technológiák, elsősorban az energiatermelési ágazatokban (villamosenergia, hőenergia), de ígéretes lehetőségek rejlenek a napfény hasznosítására innovatív víz-, és levegőtisztítási technológiák területén is. Igen intenzíven vizsgált kutatási területek egyike a heterogén fotokatalízis, mely módszerrel többek között félvezető fotokatalizátorokon alapuló víz- és levegőtisztítási eljárások, öntisztuló felületek kidolgozása vált megvalósíthatóvá. A heterogén fotokatalízis elsődleges előnye, hogy napenergiát hasznosító módszer. Ezen felül nem szelektív, vagyis a módszerrel minden szerves szennyező anyag ártalmatlanítható, legyen az bármilyen toxikus (peszticidek, gyógyszermaradványok, halogéntartalmú szerves vegyületek, stb.), és kellő időt biztosítva a folyamatoknak akár a teljes mineralizáció is elérhető, vagyis zömében ártalmatlan végtermékek keletkeznek, mint a víz, a szén-dioxid és szervetlen ionok. Megjegyzendő továbbá, hogy a módszer mikroorganizmusok (baktériumok, gombák, vírusok) ártalmatlanítására is alkalmas lehet. Doktori disszertációmban titán-dioxid alapú fotokatalizátorok alkalmazásának lehetőségeit és korlátait vizsgálom, rávilágítva azokra a pontokra, melyek kritikusak a gyakorlati alkalmazás szempontjából. Témavezetőmtől, Dombi Andrástól azt is megtanultam, hogy az eredményeink bemutatásakor két téglával kell döngetni a mellkasunk, és büszkén hangoztatni mindazt, amit elértünk. Ennek a jó tanácsnak igyekszem eleget tenni. Ugyanakkor nem titkolt szándékom, hogy disszertációmban a vizsgált módszer buktatóira is felhívjam a figyelmet, ezzel vállalva, hogy esetenként negatív fényben tűntetem fel az eredményeimet, de felhívva a figyelmet arra, hogy a negatív eredmény is érték, mely lehetőséget teremt arra, hogy más kutatókkal együttműködve a helyes irányba terelhessük egy-egy kutatási terület irányvonalát. 4

5 2. IRODALMI ÁTTEKINTÉS 2.1. Nagyhatékonyságú oxidációs eljárások A legtöbb esetben a természetes bomlási folyamatokra épülő, mikroorganizmusokat alkalmazó, biotechnológiai víztisztító módszerekkel kellő hatékonysággal és nagyon gazdaságosan ártalmatlaníthatóak a vizekben előforduló szerves szennyező anyagok. Mára azonban olyan antropogén eredetű vegyületek is kikerültek a környezetünkbe, melyekre a természetnek nem volt ideje felkészülni [1]. Gondolok itt a mikroorganizmusok által nem lebontható (esetenként azokra nézve akár mérgező), rezisztens, sokszor toxikus, vagy éppen rákkeltő peszticidekre (melyeket tonnaszám juttatunk szándékosan a környezetünkbe), gyógyszerhatóanyagokra (melyek kibocsátása elkerülhetetlen, mivel a szervezetbe vitt gyógyszereknek csak egy része szívódik fel), és számos egyéb szerves vegyipari termékre (halogénezett szénhidrogének, polikondenzált aromások, stb.). Ezen anyagok hatékony kezeléséhez nélkülözhetetlenné vált innovatív kémiai víztisztító technológiák kidolgozása. Az utóbbi évtizedekben igen ígéretes eredményeket szolgáltattak azon vízkezelési módszerek, melyek a nagyhatékonyságú oxidációs eljárások gyűjtőnévbe sorolhatók. Ezen módszerek nagy előnye, hogy az esetek többségében káros kémiai adalékanyagok hozzáadása nélkül ártalmatlanítják a szennyező anyagokat. Ezen módszereknek további közös jellemzője, hogy a szennyezők degradációja gyökös reakciók révén valósul meg. Az esetek többségében a vízben lévő oldott oxigént, vagy a lebontandó szennyező anyagokat aktiválják, majd reagáltatják egymással. A keletkező igen reaktív szabadgyökök lehetővé teszik a szennyezők teljes ártalmatlanítását, vagyis a mineralizációt. A nagyhatékonyságú oxidációs eljárások az alábbi csoportokba sorolhatóak: 1. oxidálószereken (ózon, hidrogén-peroxid) alapuló eljárások, 2. radiolízisen alapuló módszerek, 3. ultraibolya- illetve nagy energiájú vákuum ultraibolya fotolízisre épülő módszerek, 4. megvilágított félvezető nanorészecskéket alkalmazó heterogén fotokatalitikus eljárások. Doktori disszertációmban ez utóbbi témakörrel foglalkozom részletesen Heterogén fotokatalízis Heterogén fotokatalízis során többfázisú rendszerben, fény és fotokatalizátor (félvezető) együttes jelenléte felgyorsítja, vagy lehetővé teszi valamely kémiai reakció lejátszódását [2, 3]. A heterogén fotokatalízis gyökerei egészen a múlt század közepéig nyúlnak vissza, azonban miután Fujishima és Honda 1972-ben, a Nature-ben TiO 2 -elektróddal elvégzett fotokatalitikus 5

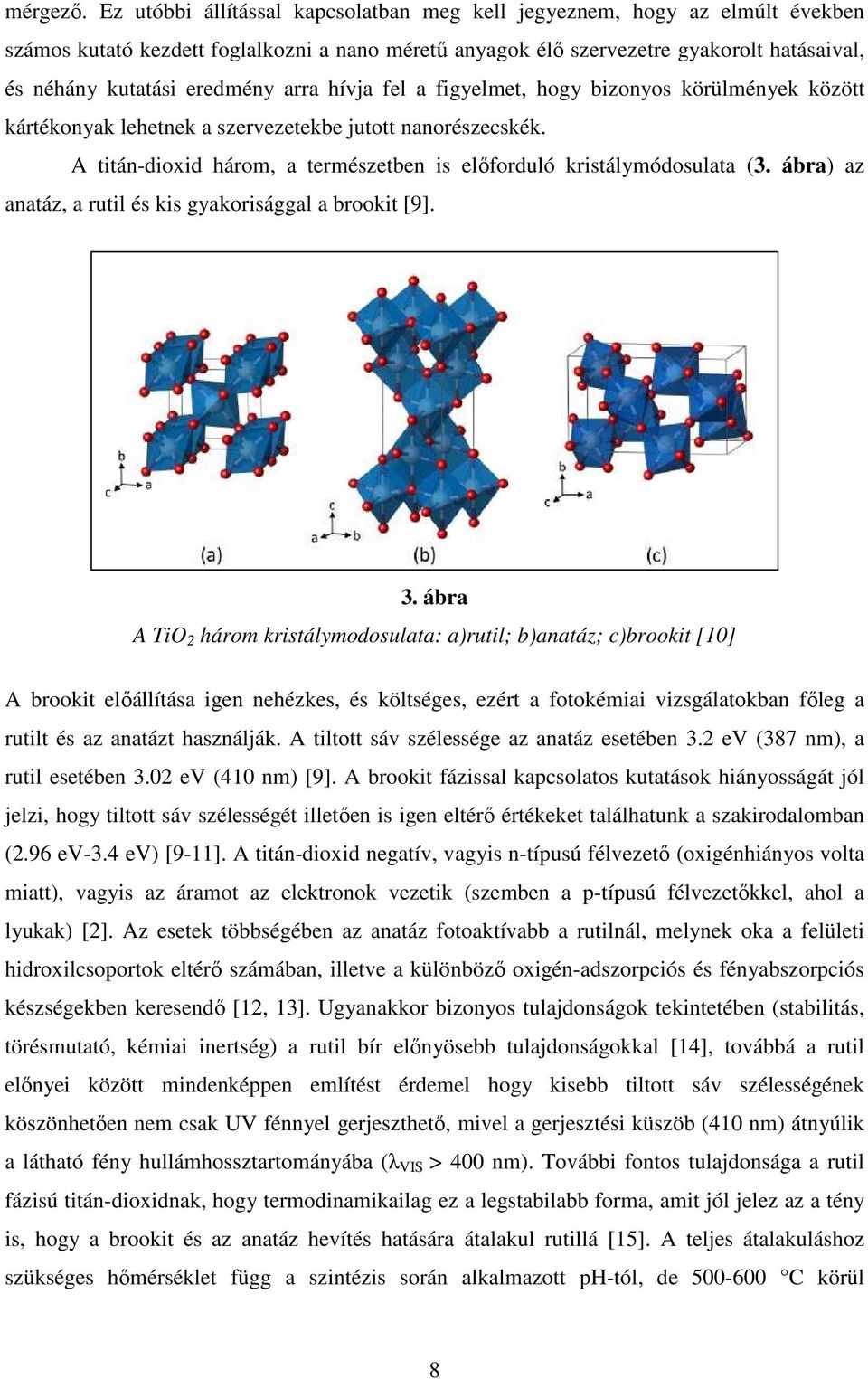

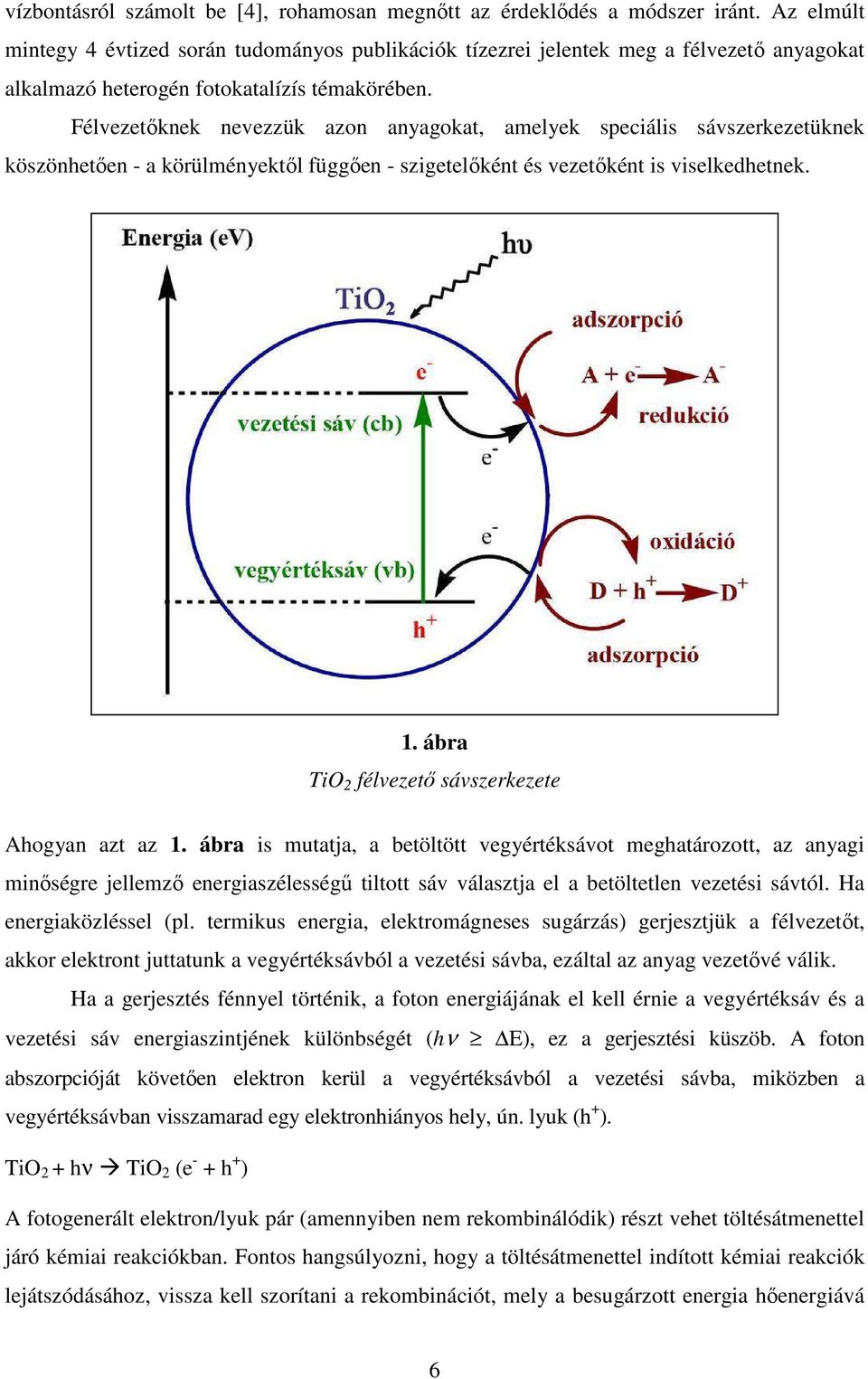

6 vízbontásról számolt be [4], rohamosan megnőtt az érdeklődés a módszer iránt. Az elmúlt mintegy 4 évtized során tudományos publikációk tízezrei jelentek meg a félvezető anyagokat alkalmazó heterogén fotokatalízís témakörében. Félvezetőknek nevezzük azon anyagokat, amelyek speciális sávszerkezetüknek köszönhetően - a körülményektől függően - szigetelőként és vezetőként is viselkedhetnek. 1. ábra TiO 2 félvezető sávszerkezete Ahogyan azt az 1. ábra is mutatja, a betöltött vegyértéksávot meghatározott, az anyagi minőségre jellemző energiaszélességű tiltott sáv választja el a betöltetlen vezetési sávtól. Ha energiaközléssel (pl. termikus energia, elektromágneses sugárzás) gerjesztjük a félvezetőt, akkor elektront juttatunk a vegyértéksávból a vezetési sávba, ezáltal az anyag vezetővé válik. Ha a gerjesztés fénnyel történik, a foton energiájának el kell érnie a vegyértéksáv és a vezetési sáv energiaszintjének különbségét (hν E), ez a gerjesztési küszöb. A foton abszorpcióját követően elektron kerül a vegyértéksávból a vezetési sávba, miközben a vegyértéksávban visszamarad egy elektronhiányos hely, ún. lyuk (h + ). TiO 2 + hν TiO 2 (e - + h + ) A fotogenerált elektron/lyuk pár (amennyiben nem rekombinálódik) részt vehet töltésátmenettel járó kémiai reakciókban. Fontos hangsúlyozni, hogy a töltésátmenettel indított kémiai reakciók lejátszódásához, vissza kell szorítani a rekombinációt, mely a besugárzott energia hőenergiává 6

7 alakulását eredményezi. A megfelelő hullámhosszúságú fénnyel gerjesztett félvezető fotokatalizátor (pl.: titándioxid) felületén olyan folyamatok játszódnak le, melyekben közvetlenül, illetve közvetve szerves vegyületek is oxidálódhatnak. A lebomló szerves vegyületek - köztitermékeken keresztül - szervetlen végtermékekké oxidálódnak, belőlük szén-dioxid, víz és szervetlen ionok keletkeznek (teljes mineralizáció). A szerves anyagok oxidációja egyrészt a fotokatalizátor felületén a lyukakkal való reakciókban, másrészt pedig a fotokatalizátoron keletkező reaktív gyökök révén, összetett folyamatokban valósul meg (2. ábra). 2. ábra Gerjesztett TiO 2 -on végbemenő lehetséges gyökös folyamatok [5] 2.3. A titán-dioxid (TiO 2 ) Napjaink egyik igen ígéretes, és leginkább kutatott fotokatalizátora a TiO 2, mely eleget tesz nagyon sok, a gyakorlati felhasználásra szánt félvezetővel szemben támasztott feltételnek [6-8]: fotostabilis, könnyen hozzáférhető, nagy mennyiségben rendelkezésre áll, aktivitását hosszú távon megőrzi, a szennyezők széles skálájával szemben bevethető, olcsó, és nem 7

8 mérgező. Ez utóbbi állítással kapcsolatban meg kell jegyeznem, hogy az elmúlt években számos kutató kezdett foglalkozni a nano méretű anyagok élő szervezetre gyakorolt hatásaival, és néhány kutatási eredmény arra hívja fel a figyelmet, hogy bizonyos körülmények között kártékonyak lehetnek a szervezetekbe jutott nanorészecskék. A titán-dioxid három, a természetben is előforduló kristálymódosulata (3. ábra) az anatáz, a rutil és kis gyakorisággal a brookit [9]. 3. ábra A TiO 2 három kristálymodosulata: a)rutil; b)anatáz; c)brookit [10] A brookit előállítása igen nehézkes, és költséges, ezért a fotokémiai vizsgálatokban főleg a rutilt és az anatázt használják. A tiltott sáv szélessége az anatáz esetében 3.2 ev (387 nm), a rutil esetében 3.02 ev (410 nm) [9]. A brookit fázissal kapcsolatos kutatások hiányosságát jól jelzi, hogy tiltott sáv szélességét illetően is igen eltérő értékeket találhatunk a szakirodalomban (2.96 ev-3.4 ev) [9-11]. A titán-dioxid negatív, vagyis n-típusú félvezető (oxigénhiányos volta miatt), vagyis az áramot az elektronok vezetik (szemben a p-típusú félvezetőkkel, ahol a lyukak) [2]. Az esetek többségében az anatáz fotoaktívabb a rutilnál, melynek oka a felületi hidroxilcsoportok eltérő számában, illetve a különböző oxigén-adszorpciós és fényabszorpciós készségekben keresendő [12, 13]. Ugyanakkor bizonyos tulajdonságok tekintetében (stabilitás, törésmutató, kémiai inertség) a rutil bír előnyösebb tulajdonságokkal [14], továbbá a rutil előnyei között mindenképpen említést érdemel hogy kisebb tiltott sáv szélességének köszönhetően nem csak UV fénnyel gerjeszthető, mivel a gerjesztési küszöb (410 nm) átnyúlik a látható fény hullámhossztartományába (λ VIS > 400 nm). További fontos tulajdonsága a rutil fázisú titán-dioxidnak, hogy termodinamikailag ez a legstabilabb forma, amit jól jelez az a tény is, hogy a brookit és az anatáz hevítés hatására átalakul rutillá [15]. A teljes átalakuláshoz szükséges hőmérséklet függ a szintézis során alkalmazott ph-tól, de C körül 8

9 megindul az átalakulás [15]. A teljesség kedvéért megemlítendő még a titán-dioxid előfordulásának negyedik formája, nevezetesen az amorf titán-dioxid, mely nem rendelkezik sem kristályszerkezettel, sem említésre méltó fotokatalitikus aktivitással [16] Titán-dioxid alapú módosított fotokatalizátorok A titán-dioxiddal kapcsolatos kutatások jelentős részét teszik ki azok a munkák, melyekben a cél a fotokatalitikus aktivitás növelése a TiO 2 valamilyen módosításával. Ilyen módosítás lehet például, ha a nanorészecskék felületére valamilyen nemesfémet (ezüst, arany, platina, stb.) választunk le [17-32]. Ebben az esetben a gerjesztett nanorészecskében a vezetési sávba került elektron migráció révén átjuthat a deponált fémre, ahol csapdázódik, ezáltal hatékonyabb töltésszétválasztás érhető el, ami jelentősen növelheti a fotokatalitikus aktivitást. Ezen felül a leválasztott nemesfémek a nanorészecskék felületi tulajdonságait is kedvezően befolyásolhatják, sőt akár önálló katalitikus aktivitást is kifejthetnek. Egyes esetekben arról is beszámoltak, hogy a nemesfémekkel módosított titándioxid alapú fotokatalizátorok látható fénnyel is gerjeszthetőek [19, 23, 25, 28]. Megemlítendő továbbá, hogy a titán-dioxid felületére deponált nemesfémek (a hidrogénleválás túlfeszültségének csökkentésével) lehetővé teszik, hogy a vizek szerves szennyezőiből (esetleg magából a vízből), oxigénmentes körülmények között, fotokatalitikus úton hidrogén gázt lehessen előállítani [27, 33-35]. A nemesfém/tio 2 nanokompozitok fotokatalitikus aktivitásának szempontjából igen fontos, hogy csak csekély mennyiségben (max. 0,1-2 m/m%) tartalmazza a leválasztott nemesfémet [21, 27, 28, 32, 36], mivel nagyobb mennyiségben inaktiválhatja a félvezető felületét. Az adalékolás (az angol nyelvű szakirodalomban doping ; egyes esetekben szennyezés -ként emlegetik) egy másik módszer, mellyel megcélozható a fotokatalizátorok hatékonyságának a növelése. A kristályrácsba épített egyéb atomok növelhetik a hibahelyek számát, ezzel megnövelve a gerjesztéskor keletkező töltéshordozók életidejét (az elektron illetve a lyuk csapdázása által), illetve lehetővé tehetik az ultraibolya fénynél kisebb energiájú látható fény abszorpcióját is. Amint azt az előző fejezetben részleteztem, a TiO 2 hagyományosan UV fénnyel (λ < 400 nm) gerjeszthető hatékonyan (bár a rutil fázis gerjesztési küszöb-értéke kissé átnyúlik a látható fény hullámhossztartományába). Egy igazán innovatív, és környezetbarát víztisztító technológiában azonban célszerű lenne a Napot felhasználni [37-40], mint gerjesztő fényforrást, ahelyett, hogy mesterséges UV fényforrásokat üzemeltetnénk, melyeknek magas beruházási-, karbantartási- és üzemeltetési költségeik vannak. Jól ismert tény azonban, hogy a napfény (4. ábra) fényintenzitása egy nagyságrenddel nagyobb a látható fény 9

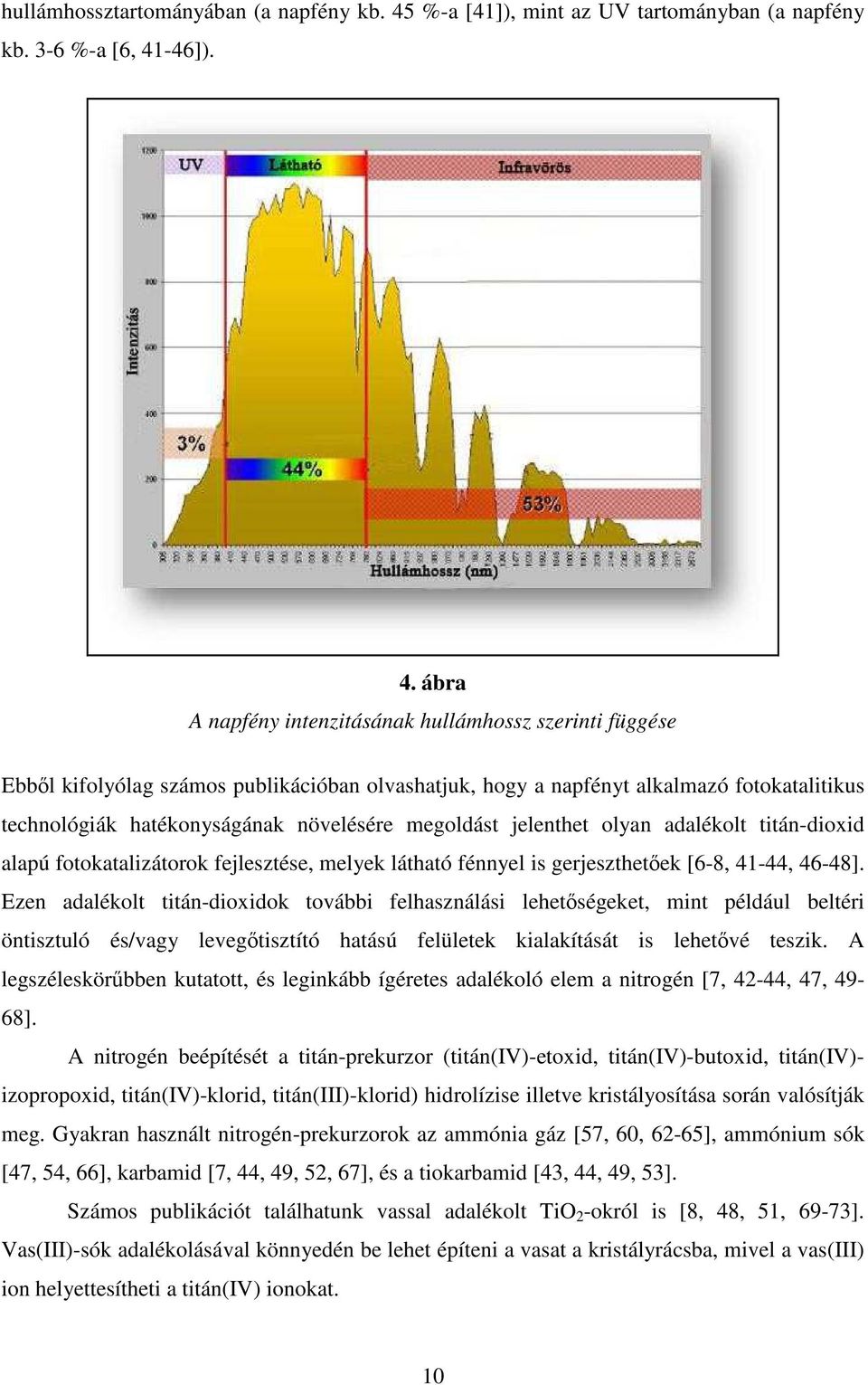

10 hullámhossztartományában (a napfény kb. 45 %-a [41]), mint az UV tartományban (a napfény kb. 3-6 %-a [6, 41-46]). 4. ábra A napfény intenzitásának hullámhossz szerinti függése Ebből kifolyólag számos publikációban olvashatjuk, hogy a napfényt alkalmazó fotokatalitikus technológiák hatékonyságának növelésére megoldást jelenthet olyan adalékolt titán-dioxid alapú fotokatalizátorok fejlesztése, melyek látható fénnyel is gerjeszthetőek [6-8, 41-44, 46-48]. Ezen adalékolt titán-dioxidok további felhasználási lehetőségeket, mint például beltéri öntisztuló és/vagy levegőtisztító hatású felületek kialakítását is lehetővé teszik. A legszéleskörűbben kutatott, és leginkább ígéretes adalékoló elem a nitrogén [7, 42-44, 47, 49-68]. A nitrogén beépítését a titán-prekurzor (titán(iv)-etoxid, titán(iv)-butoxid, titán(iv)- izopropoxid, titán(iv)-klorid, titán(iii)-klorid) hidrolízise illetve kristályosítása során valósítják meg. Gyakran használt nitrogén-prekurzorok az ammónia gáz [57, 60, 62-65], ammónium sók [47, 54, 66], karbamid [7, 44, 49, 52, 67], és a tiokarbamid [43, 44, 49, 53]. Számos publikációt találhatunk vassal adalékolt TiO 2 -okról is [8, 48, 51, 69-73]. Vas(III)-sók adalékolásával könnyedén be lehet építeni a vasat a kristályrácsba, mivel a vas(iii) ion helyettesítheti a titán(iv) ionokat. 10

11 A jóddal [74-98] módosított titán-dioxiddal kapcsolatos kutatások viszonylag nem rég kezdődtek ben Hong és munkatársai [74] voltak az elsők, akik látható fénnyel gerjeszthető jóddal adalékolt TiO 2 -ról publikáltak előtt alig publikáltak pár cikket [74, 79-84, 86] a témában, de a pozitív eredmények következtében jelentősen megnőtt az érdeklődés, és napjainkig több tucat publikációban foglalkoztak jóddal módosított titándioxidokkal [75-78, 85, 87-98]. Számos modellszennyező (fenol, fenol-származékok, metilénkék, oxálsav, metilnarancs, rodamin B, aceton, stb.) hatékony fotokatalitikus ártalmatlanításáról számoltak be a szerzők látható fénnyel történő gerjesztéssel ben Jiang és munkatársai [85] fotokatalitikus fertőtlenítő hatásról írtak, egy jóddal és neodímiummal codópolt, látható fénnyel gerjesztett fotokatalizátor esetében. Shirai és munkatársai [99] pedig egy antibakteriális hatással bíró, jód-tartalmú titán implantátumról írtak 2011-es közleményükben. A csak jóddal módosított TiO 2 fotokatalitikus fertőtlenítő hatását azonban először jómagam vizsgáltam 2013-ban [78]. Az eddig felsorolt elemeken kívül (melyekkel jelen disszertációban is foglalkoztam), természetesen még számos más elemmel módosított TiO 2 -ot vizsgáltak a kutatók. A teljesség igénye nélkül pár példa: kénnel [43, 44, 48, 49, ], szénnel [103], foszforral [6, ], kobalttal [46], volframmal [47, 52, 73], cériummal [73, 82], kadmiummal [107], rézzel [73]) módosított titán-dioxid alapú fotokatalizátorokról egyaránt találhatunk közleményeket a szakirodalomban. További TiO 2 módosítási lehetőségek például a különböző nanokompozitok előállítása (melyekben hatékonyabb töltésszétválasztás valósulhat meg), a felület (fizikai vagy kémiai) módosítása az optikai tulajdonságok illetve a szilárd-folyadék(gáz) határfelület megváltoztatása érdekében, vagy a festékanyagokkal való érzékenyítés. Mivel azonban disszertációmban nem végeztem ezen módszerekkel kapcsolatos vizsgálatokat, így ezeket nem részletezem Fertőtlenítés titán-dioxiddal Évente több millió ember halálát okozzák a vizekben előforduló mikrobiológiai szennyezők (különösen veszélyeztetettek az 5 év alatti gyermekek) [108]. A heterogén fotokatalízissel nem csupán a vízben oldott szerves szennyezőanyagok ártalmatlaníthatóak, de a módszerrel a vizekben jelen lévő mikrobiológiai szennyezők ártalmatlanítása (vagyis a kezelt vizek fertőtlenítése) is elvégezhető. Matsunaga és munkatársai [109] publikáltak először titándioxidon alapuló vízfertőtlenítésről még 1985-ben. A szerzők több mikroorganizmus (Lactobacillus acidophilus, Escherichia coli, Saccharomyces cerevisiae és Chlorella vulgaris) fotokatalitikus ártalmatlanításáról is beszámolnak közleményükben. A kísérletekben platinával 11

12 módosított titán-dioxidot alkalmaztak, melyet fémhalogenid lámpával világítottak meg. Ireland és munkatársai [110] 1993-ban Escherichia coli baktériumok rendkívül gyors inaktiválásáról számoltak be UV fénnyel megvilágított anatáz fázisú TiO 2 -ot tartalmazó vízben. Ezen publikáció óta tudományos közlemények százai jelentek meg napjainkig, melyekben különböző titán-dioxid alapú fotokatalizátorok fertőtlenítő hatásáról számolnak be. Jacoby és munkatársai [111] 1998-ban kimutatták, hogy a baktériumsejtek teljes szervesanyag tartalmát CO 2 -ig lehet oxidálni fotokatalitikus úton. A baktériumsejtek degradációját pásztázó elektronmikroszkópos felvételekkel demonstrálták, továbbá 14 C-es radioizotópos vizsgálattal igazolták hogy a keletkező CO 2 a baktériumsejtből származik. Az említett munka további érdeme, hogy bebizonyította a fotokatalizátorok felhasználhatóságát öntisztuló felületek kialakítására is. A szakirodalomban számos publikáció jelent meg, mely részletesen foglalkozik a fotokatalitikus fertőtlenítési eljárások hatás-mechanizmusával. A kezdő lépés a baktériumok fotokatalitikus inaktiválásakor is a fotokatalizátor részecskék gerjesztése, és az elektron (e - cb) / lyuk (h + vb) pár kialakulása (TiO 2 + hν e - cb + h + vb). Ezen töltéshordozók (amennyiben nem rekombinálódnak) többféle reaktív gyök képződését idézhetik elő, melyek képesek kárt okozni a baktériumok sejtfalában. Sok közlemény mellett, Ireland és munkatársai [110] által közölt cikkben is olvashatunk arról, hogy a gerjesztett titán-dioxidban keletkező lyuk reagálhat a felületi OH- csoporttal, (netán a felületen adszorbeálódott vízmolekulával) így OH -öt generálva: h + vb + H 2 O HO + H + h + vb + OH - HO A vezetési sávba kerülő elektron pedig elreagálhat a felületen adszorbeálódott oxigénnel, ami szuperoxid-gyökion képződéséhez vezethet, e - cb + O 2 O 2 - mely vízmolekulával elreagálva megint csak hidroxilgyök képződését eredményezi: 2 O H 2 O 2HO + 2OH - + O 2 Itt kell megjegyeznem, hogy kutatócsoportunk (a későbbiekben bemutatott eredményeket is figyelembe véve [112]) a OH képződését elsősorban ez utóbbi rekcióúton feltételezi. Az említett 1993-as cikkben [110] tehát nem a keletkezés mechanizmusát, hanem magának a OH keletkezésnek a fontosságát hangsúlyozzák. Arról is beszámolnak, hogy összehasonlítva más oxidációs vízkezelési módszerekkel (például ózonozással, hidrogén-peroxid közvetlen fotolízisével vagy radiolízissel) amelyeknél M-os mennyiségben [113] sikerült kimutatni a hidroxilgyököt, addig ők egy korábbi publikációjukban jóval nagyobb, 10-9 M-os koncentrációt mértek a fotokatalitikus rendszerben [114] as publikációjukban [110] arról is 12

13 beszámolnak, hogy hidroxilgyök-fogó hozzáadásakor nem pusztultak a baktériumok a megvilágított szuszpenzióban. Számos más kutató hangsúlyozza a fotokatalízisben keletkező OH fontosságát [24, 42, 100, ], ugyanakkor néhány más gyök, illetve reaktív molekula (mint például a hidrogénperoxid) jelentősége is szóba kerül [24, 43, , 123]. Kikuchi és munkatársai [117] közleményében arról olvashatunk, hogy az E. coli inaktiválása fotokatalitikus rendszerekben mind a lyuk oldalon mind az elektronoldalon induló gyökös folyamatokhoz hozzá köthető. A fertőtlenítésben szerepe van az OH -nek és O 2 - -nak egyaránt, valamint kiemelkedő jelentőséget tulajdonít a baktériumok inaktiválásában (főleg a hosszútávú fertőtlenítő hatást illetően) a kis koncentrációban keletkező H 2 O 2 -nak is. A szerzők felvetik, hogy a fotokatalizátorok gerjesztéséből származó H 2 O 2 és O 2 - diffúzióval a sejtfalon belülre kerülhet, és ott hidroxilgyök keletkezését eredményezhetik a Harber Weiss reakción keresztül (O H 2 O 2 OH + OH - + O 2 ). Cho és munkatársai [118] szintén leírják H 2 O 2 képződésének lehetőségét: O e - cb + 2H + H 2 O 2 O H 2 O 2 OH + OH - + O 2 e - cb + H 2 O 2 OH + OH - 2 OH H 2 O 2 de nem támogatták a Kikutchi és munkatársai által felvázolt elképzelést a Harber Weiss reakció kisebb sebességi állandójára (k<1m -1 s -1 ) hivatkozva. Egy másik kutatásban Hu és munkatársai [24] AgI/TiO 2 kompozit fertőtlenítő hatását vizsgálták, és az ESR mérések eredményei alapján megállapították, hogy a keletkező H 2 O 2, és OH, valamint a fotokatalizátor felületén lévő pozitív töltésű lyukak egyaránt részt vesznek a fotokatalitikus reakciókban. Továbbá megemlítendő Rengifo-Herrera és munkatársainak munkája [43] melyben az elektron oldalon keletkező szuperoxid-gyökionnak, illetve az abból képződő szingulett oxigénnek ( 1 O 2 ) tulajdonítják a látható fénnyel megvilágított nitrogénnel illetve kénnel adalékolt titán-dioxidon kimutatott fertőtlenítő hatást ben Cho és munkatársai [118] ugyancsak a hidroxilgyök szerepét emelik ki, mivel lineáris összefüggést sikerült kimutatniuk (5. ábra) a keletkező OH koncentrációja, és a kifejtett fertőtlenítőhatás mértéke között: 13

14 5. ábra Lineáris összefüggés a OH koncentráció és a fertőtlenítőhatás mértéke között [118] Számos publikációt találunk a szakirodalomban, melyben különböző mikroorganizmusok fotokatalitikus inaktiválását vizsgálják: Gram pozitív baktériumok (mint például a Lactobacillus acidophilus [109], az Enterococcus faecalis [37, 124], a Streptoccocus faecalis [120], a Bacillus cereus [115], a Bacillus thuringiensis [125], a Micrococcus lylae [100], a Mycobacterium smegmatis [125], vagy a Staphylococcus aureus [24, 42, 115, 124]), Gram negatív baktériumok (mint az Escherichia coli [24, 25, 37-40, 42, 43, 109, 110, 115, 116, 118, 119, 121, 124, ], a Pseudomonas aeruginosa [42, 124]), gombák (Aspergillus niger [115, 132], Candida albicans [124], Saccharomyces cerevisiae [109]), és vírusok (vaccinia [125], influenza A (H3N2) [125], MS2 bakteriofág [115]) is vizsgálat alá kerültek már. A fotokatalizátor gerjesztéséből számos gyök és egyéb reaktív molekula keletkezhet, illetve a különböző mikroorganizmusok biológiai felépítésében is jelentős különbségek vannak, ebből adódóan nehéz felvázolni egy általános sémát mellyel leírható lenne a mikroorganizmusok fotokatalitikus inaktiválása, azonban abban egyetért a legtöbb kutató, hogy az alap (kulcsfontosságú) lépés a sejtmembrán degradációja. Saito és munkatársai 1992-ben kimutatták, hogy a sejtekből K + ionok szivárogtak a megvilágított titán-dioxid szuszpenzióba [137]. Hu és munkatársai 2007-ben szintén K + koncentráció növekedésről számoltak be a megvilágított szuszpenzióban, és a K + mennyiségének növekedése arányos volt az E. coli 14

15 baktériumok pusztulásának mértékével [24]. A sejtmembránok sérülését transzmissziós elektron mikroszkópos felvételekkel is igazolták (6. ábra): 6. ábra E. coli baktériumok fotokatalitikus inaktiválása: A) megvilágítás előtt; B) 30 perc megvilágítás után; C,D) 120 perc megvilágítás után [24] Wu és munkatársai [42] 2009-ben pásztázó elektron mikroszkópos képekkel is igazolták az E. coli sejtfalának drasztikus elváltozását megvilágított titán-dioxid jelenlétében: 7. ábra E. coli baktériumok fotokatalitikus inaktiválása: a)megvilágítás előtt; b)megvilágítás után [42] Kühn [124] öt különböző mikroorganizmus fotokatalitikus ártalmatlanítását vizsgálta, és az eredményei alapján a következő sorrend állítható fel az élő sejtszám csökkenésének 15

16 tekintetében: E. coli > P. aeruginosa > S. aureus > E. faecium > C. albicans. A sejtfal komplexicitása, és vastagsága ugyanebben a sorrendben nőtt. Az E. coli és a P. aeruginosa sejtfala vékony és laza szerkezetű (Gram negatív), a S. aureus és az E. faecium sejtfala vastagabb, és tömörebb (Gram pozitív). A C. albicans pedig vastag eukarióta sejtfallal rendelkezik. Dalrymple és munkatársainak [122] összefoglaló tanulmányában található egy ábra (itt 8. ábra), mely nagyon jól demonstrálja a Gram negatív és a Gram pozitív baktériumok sejtfala közötti különbségeket. 8. ábra Baktériumsejtek külső rétegei: a)gram pozitív; b)gram negatív [122] 16

17 Az említett publikáció [122] részletesen foglalkozik a fotokatalitikus fertőtlenítési eljárások lehetséges mikrobiológiai mechanizmusaival, külön tárgyalva az extracelluláris (peptidoglükán, lipidek, poliszaharidok), és az intracelluláris (enzimek, koenzimek, nukleinsavak) célhelyeket. A közlemény legfontosabb következtetései a következők; Az adott mikroorganizmus fotokatalitikus inaktiválhatóságának mértéke függ a sejtfal sűrűségétől, és összetettségétől [124]. Az alacsony reaktív lipidkoncentráció növelheti a mikroorganizmus ellenállóképességét [138]. A szabadgyökök rövid életidejük következtében nem juthatnak az intracelluláris térbe, ebből következően a sejten belüli összetevők degradációjában más oxidáló hatású molekulák, mint például a hidrogén-peroxid, vagy a szuperoxid-gyökion is részt vehetnek [ ]. A közvetlen oxidáción felül a szuperoxid-gyökion és a hidrogén-peroxid az intracelluláris térben hidroxilgyök képződését is eredményezheti [141, 142]. A legtöbb kutató az általánosan elfogadott referencia titán-dioxidot, vagyis az Aeroxide cég által gyártott P25 nevű titán-dioxidot alkalmazta fotokatalitikus kísérleteikben [38, 116, , 123, 124, 127, 129], míg más tanulmányokban [110, 116, 119, 131] egyéb kereskedelmi forgalomban kapható TiO 2 -ot, illetve saját készítésű módosított TiO 2 -ot (Ag [115, 133], Cu [134], N [135], S [100], N,S [43, 44]) vagy kompozitokat (TiO 2 -CNT [126], AgI/TiO 2 [24], TiO 2 N/PdO [42, 143], Ag 2 O/TiO 2 N [135]) vizsgáltak. A kutatások célja többek között a hatékonyság növelése UV megvilágítás esetében, illetve olyan adalékolt titán-dioxidok előállítása, melyek segítségével látható fénnyel való megvilágítás esetében is inaktiválhatóak a mikroorganizmusok. Az ilyen innovatív félvezető fotokatalizátorok lehetőséget teremtenek arra, hogy beltéren is kialakíthassunk öntisztuló, levegőtisztító, illetve fertőtlenítő hatással rendelkező felületeket [111, 115, 129] Fotokatalizátorok rögzítési módszerei A heterogén fotokatalízis, mint víztisztító módszer egyik kiemelkedő előnye, hogy nem szelektív, vagyis a módszerrel minden szervesanyag (legyen az bármennyire is toxikus, vagy perzisztens) lebontható [144], szemben a napjainkban nagyon gazdaságosnak számító mikrobiológiai lebontásra épülő technológiákkal. Az utóbbiak azonban egyes ipari eredetű szennyezések lebontására alkalmatlanok [144, 145] (pl. gyógyszerhatóanyagok [ ], 17

18 festékek [145, ] vagy toxikus anyagok, mint egyes növényvédőszerek [151, ]). Ugyanakkor erősen szennyezett vizek kezelésére a heterogén fotokatalízis a kis hatásfok miatt (valamint a vizekben lebegő részecskék fényárnyékolásának következtében) gazdaságosan nem alkalmazható. Kiválóan alkalmas azonban kevéssé szennyezett vizek kezelésére (pl.: ivóvíz előállítás), más vízkezelési módszereket követő utókezelésként a visszamaradó szennyezések ártalmatlanítására [162], és egyes ipari szennyvizek kezelésére. Továbbá potenciális alkalmazási területként ismét megemlítendőek a levegőtisztító hatású, illetve öntisztuló felületek. Legyen szó akár vízkezelésről, akár öntisztuló felületek kialakításáról az egyik lényeges kihívás a fotokatalitikusan aktív nanorészecskék rögzítése valamilyen alkalmas felületen [150, 163]. A tisztító hatású felületek kialakításánál triviális a rögzítés fontossága. Vízkezelési eljárásnál pedig a gazdaságos alkalmazhatóság indokolja a részecskék immobilizálását. A szuszpenzió formájában alkalmazott félvezető nanorészecskéket ugyanis utólag el kell távolítani a kezelt vízből [144, 153, 162, 164, 165]. Ez egy rendkívül nehézkes (energia, és így költségigényes) folyamat, mivel ezen részecskék átmérője a nanomérettartományba (5-500 nm) esik, és ebből adódóan a szűrés energiaigénye meggátolja a gazdaságos alkalmazást [152, 154, 161, ]. A költséges szűrési lépés megkerülésére megoldást jelenthet, ha fotokatalitikusan aktív felületet alakítunk ki és a víz kezelését rögzített ágyas áramlásos reaktorban végezzük [152, 161, ]. Ezzel a megvalósítással igen gazdaságos technológiát alakíthatunk ki, mivel egy enyhe lejtésű rögzített ágyon a gravitációval is áramoltatható a kezelendő víz, a fotokatalizátor gerjesztése akár napfénnyel is megoldható, továbbá a költséges szűrési lépés is elhagyható [152, 169]. Természetesen ez a kialakítás sem kompromisszummentes, hiszen hátrányként megemlítendő, hogy a szuszpenziós alkalmazáshoz viszonyítva a rögzített fotokatalizátorokkal lényegesen kisebb a fotokatalitikus folyamatok lejátszódását biztosító felület [144, 165, 166, ], ami kisebb bomlási sebességet, vagyis kisebb hatékonyságot eredményez. Shan és munkatársai [166] négy pontban összegezték egy gyakorlati alkalmazásra is felhasználható fotokatalitikusan aktív, titán-dioxiddal borított felület szükséges, illetve előnyös tulajdonságait; A bevont felület és a részecskék között erős (tartós) kölcsönhatás legyen. A rögzítési módszer ne csökkentse (számottevően) a fotokatalizátor hatékonyságát. A felület lehetőleg nagy fajlagos felülettel rendelkezzen. Előnyt jelenthet ha a felületen könnyen adszorbeálódnak a kezelendő szennyezések. 18

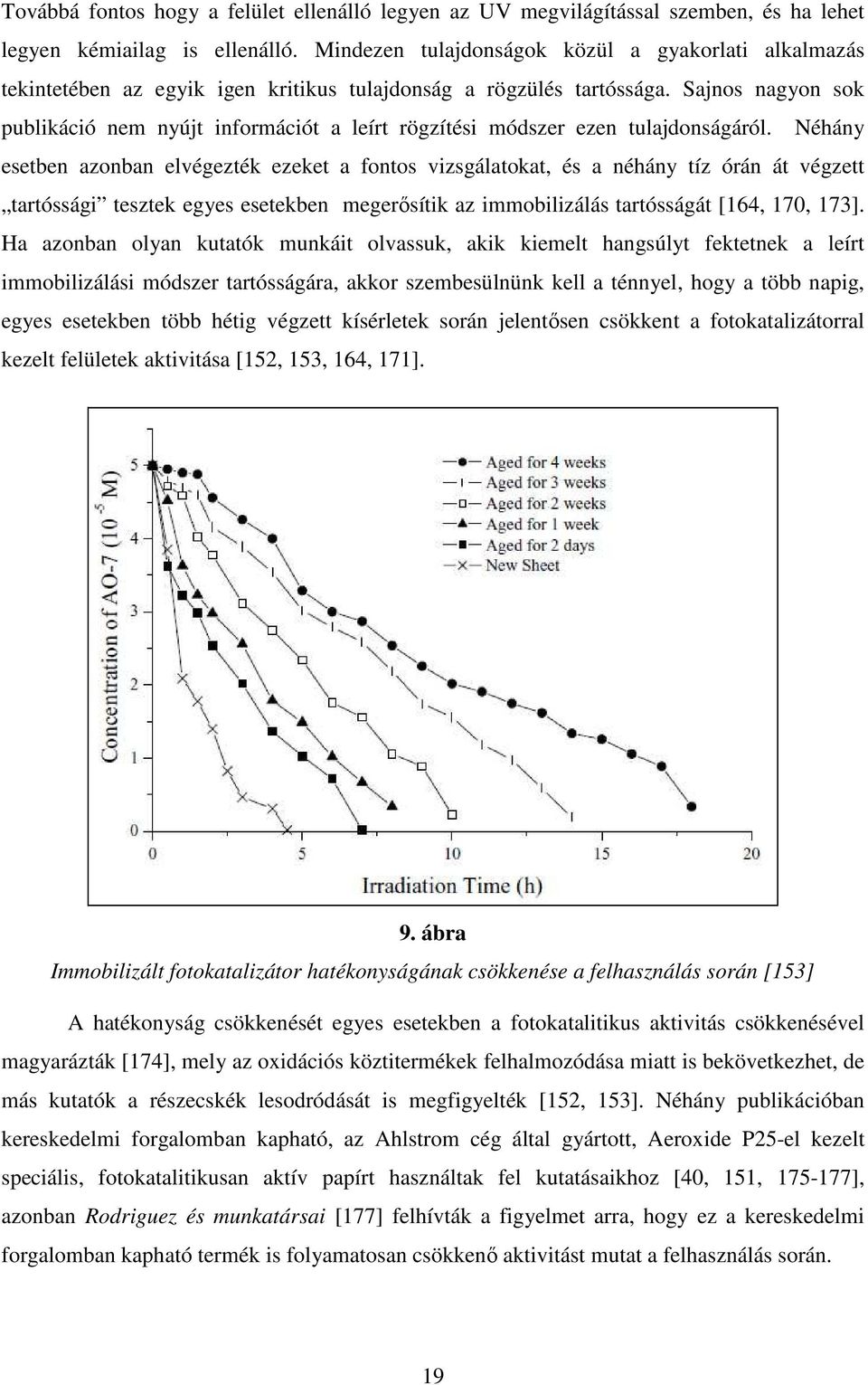

19 Továbbá fontos hogy a felület ellenálló legyen az UV megvilágítással szemben, és ha lehet legyen kémiailag is ellenálló. Mindezen tulajdonságok közül a gyakorlati alkalmazás tekintetében az egyik igen kritikus tulajdonság a rögzülés tartóssága. Sajnos nagyon sok publikáció nem nyújt információt a leírt rögzítési módszer ezen tulajdonságáról. Néhány esetben azonban elvégezték ezeket a fontos vizsgálatokat, és a néhány tíz órán át végzett tartóssági tesztek egyes esetekben megerősítik az immobilizálás tartósságát [164, 170, 173]. Ha azonban olyan kutatók munkáit olvassuk, akik kiemelt hangsúlyt fektetnek a leírt immobilizálási módszer tartósságára, akkor szembesülnünk kell a ténnyel, hogy a több napig, egyes esetekben több hétig végzett kísérletek során jelentősen csökkent a fotokatalizátorral kezelt felületek aktivitása [152, 153, 164, 171]. 9. ábra Immobilizált fotokatalizátor hatékonyságának csökkenése a felhasználás során [153] A hatékonyság csökkenését egyes esetekben a fotokatalitikus aktivitás csökkenésével magyarázták [174], mely az oxidációs köztitermékek felhalmozódása miatt is bekövetkezhet, de más kutatók a részecskék lesodródását is megfigyelték [152, 153]. Néhány publikációban kereskedelmi forgalomban kapható, az Ahlstrom cég által gyártott, Aeroxide P25-el kezelt speciális, fotokatalitikusan aktív papírt használtak fel kutatásaikhoz [40, 151, ], azonban Rodriguez és munkatársai [177] felhívták a figyelmet arra, hogy ez a kereskedelmi forgalomban kapható termék is folyamatosan csökkenő aktivitást mutat a felhasználás során. 19

20 A jelen és a jövő egyik legfontosabb kihívása a heterogén fotokatalízisre alapuló víztisztító technológiák kidolgozását illetően a nanorészecskék minden kritériumot kielégítő rögzítésének megoldása. Meg kell említenem, hogy természetesen egy több napig vagy akár néhány hétig felhasználható fotokatalitikusan aktív felület megfelelő lehet egyes alkalmazási területeken, mint például ivóvíz előállításra a fejlődő országokban [38, 176], ahol az elektromos energia nem elérhető. Ha az alkalmazott fotokatalitikusan aktív felület nem túl drága, akkor az aktivitás egy meghatározott érték alá esését követően az kicserélhető. Továbbá azt is meg kell jegyeznem, hogy a levegőtisztító illetve öntisztuló felületek [ ] kialakításának tekintetében a lényegesen kisebb fizikai igénybevétel következtében nem kritikus kérdés a rögzítés tartóssága. Több száz publikáció található a szakirodalomban, melyekben különböző módszerekkel immobilizálták a TiO 2 nanorészecskéket különböző felületeken. A következőkben a legfontosabb módszereket ismertetem a teljesség igénye nélkül. A rögzített félvezető nanorészecskékkel borított felületek kialakítására alkalmas módszerek két nagyobb csoportba sorolhatóak [167]. Az egyik csoport a már kristályosított (fotokatalitikusan aktív) nanorészecskék immobilizálása, míg a másik csoportba tartózó eljárásoknál a nanorészecskéket in situ állítják elő a felületen. A legegyszerűbb módszer a dip coating nevet viseli a szakirodalomban, ahol a bevonandó felületet tisztítás és szárítás után egyszerűen belemerítik a rögzítendő kristályos nanorészecskék vizes (vagy alkoholos) szuszpenziójába (a szuszpenzió esetenként egyéb adalékokat is tartalmazhat), majd megszárítják a felületet. A merítés majd szárítás ciklus többször ismételhető, majd egy kalcinálás előzi meg a végső tisztító lépést [147, 154, 163, 164, 170, 182]. A kalcinálás azért szükséges, mert a hőkezelés során a nanorészecskék felületén lévő -OH csoportok vízvesztés mellett oxigén-hidakat tudnak képezni a bevonandó felület -OH csoportjaival, és ez biztosítja a nanorészecskék rögzülését [154]. A félvezető nanorészecskék beágyazhatóak polimerekbe is. Ebben az esetben a polimernek ellen kell állnia az UV sugárzásnak. Noorjahan [183] UV-álló akril polimert használt fel titán-dioxid vékonyréteg kialakítására. Polietilén lapokat [156], polisztirol gyöngyöket [157], polivinil-acetátot [184], és polivinil-kloridot [185] is alkalmaztak már mint TiO 2 immobilizálására alkalmas felületeket. Az elektroforetikus leválasztás -sal vékonyréteg alakítható ki vezetőkön (elektromos feszültség segítségével), melynek vastagsága jól szabályozható. Dunlop és munkatársai [186] 2008-ban Degussa (megegyezik a későbbi Aeroxide céggel) P25 TiO 2 -ot rögzítettek ezzel a módszerrel. Megjegyzendő, hogy ennél az immobilizálási módszernél is végeztek hőkezelést. 20

21 A legszéleskörűbben kutatott in situ fotokatalizátor előállítási módszereket a szakirodalomban a szol-gél módszerek gyűjtőnévbe sorolják a kutatók [172, ]. A módszer titán-vegyületeket alkalmaz (főleg különböző alkoxidokat, illetve titán-kloridot) mint titán prekurzor, amelyből hidrolízissel amorf titán-oxid-hidroxid réteget alakítanak ki az adott felületen, majd egy magas hőmérsékletű hőkezeléssel (kalcinálással) kerül sor az amorf réteg kristályosítására, így kialakítva a fotokatalitikusan aktív felületet. Egy másik viszonylag részletesen vizsgált [173, ] in situ előállítási módszer nevét gőzfázisú kémiai leválasztás -ként fordíthatjuk magyarra az eredeti chemical vapour deposition (CVD) kifejezésből. Ennél az igen bonyolult technikai megvalósítást igénylő módszernél a kezelendő felületet gőz fázisú titán-prekurzorral hozzák kölcsönhatásba inert atmoszférában, magas hőmérsékleten és nyomáson. Több ezer publikáció jelent már meg melyben speciális, bonyolult szintézis módszereket fejlesztettek ki annak érdekében, hogy nagy aktivitású (vagy éppen látható fényre is aktív) fotokatalizátorokat állíthassanak elő. Ebből adódik a kezelendő felületen in situ módszerrel előállított fotokatalizátorok vitathatatlan hátránya, mivel az adott felületen kialakított nanorészecskék tulajdonságai kevésbé irányíthatóak, mintha nem az adott felületen rögzülve kellene azokat előállítani. Megemlítendő továbbá, hogy a feldolgozott szakirodalomban bemutatott immobilizálási módszerek többsége tartalmazott egy magas hőmérsékleten végrehajtott kalcinálási lépést, mely nehezen megvalósítható nagy felületek kialakítása esetén, sőt akár jelentős mértékben ronthat a fotokatalizátor aktivitásán. A (szerves) polimerekbe ágyazott fotokatalizátor részecskék esetében pedig számolni kell azzal, hogy a gerjesztett fotokatalizátor képes oxidálni az őt rögzítő anyagot. Jelen disszertációban olyan egyszerű immobilizálási módszert alkalmaztunk, mellyel nagy hatékonyságú (vagy akár látható fényre is aktív, adalékolt) kristályos titán-dioxidot tudunk rögzíteni egy olyan rétegbe ágyazva, mely ellenáll az UV sugárzásnak, és szervetlen összetételű, vagyis nem roncsolja a gerjesztett fotokatalizátor. 21

22 3. CÉLKITŰZÉSEK A heterogén fotokatalízis napjaink intenzíven vizsgált kutatási területe (ígéretes alternatív víztisztító technológia, illetve öntisztuló/levegőtisztító felületek kialakítására alkalmas módszer). Az utóbbi évtizedek egyik legfontosabb kutatási területe, a látható fénnyel is hatékonyan gerjeszthető fotokatalizátorok előállítása, egyrészről napfényt hasznosító gazdaságos víztisztító technológiák fejlesztésére, másrészt beltéri öntisztuló/levegőtisztító felületek kialakítására. Továbbá mindkét alkalmazási módszer esetén kritikus kérdés a fotokatalizátorok rögzítése. Kutatómunkámban így célul tűztem két olyan kérdéskör részletes vizsgálatát, melyek kritikusak a heterogén fotokatalízis gyakorlati alkalmazhatóságának tekintetében. Nevezetesen, látható fénnyel gerjeszthető fotokatalizátorok vizsgálatát, és lehetséges rögzítési módszerek kidolgozását. Célul tűzöm ki különböző anyagokkal módosított, látható fényre is aktív titán-dioxid alapú fotokatalizátorok előállítását, részletes jellemzését, és összehasonlítását kereskedelmi forgalomban kapható fotokatalizátorokkal. A részecskeméret és a fázisösszetétel meghatározására röntgendiffraktometriát (XRD), az adalékolt fotokatalizátorok elemtartalmának meghatározására röntgenfluoreszcens spektroszkópiát (XRF) és röntgenfotoelektron spektroszkópiát (XPS), a fajlagos felület meghatározására nitrogén adszorpciós mérést, a fotokatalizátorok fényelnyelésének jellemzésére diffúz reflexiós spektrometriát (DRS) fogok alkalmazni. Továbbá képeket is készítek transzmissziós elektronmikroszkóppal (TEM) a fotokatalizátor részecskék méreteloszlásának, illetve alakjának jellemzésére. A fotokatalizátorok aktivitásának jellemzésére többféle megvilágítást (UV, VIS, napfény), és többféle modellszennyezőt (fenol illetve E. coli baktérium) fogok alkalmazni. Célkitűzéseim között szerepel, hogy kapcsolatot keressek a fotokatalizátorok hatékonysága, illetve a keletkező reaktív gyökféleségek között elektron spin rezonancia (ESR) mérésekkel. Szabadtéri kísérletekkel fogom jellemzni, hogy az egyes fotokatalizátorok mennyire hatékonyak napfénnyel történő gerjesztés esetén és részletesen vizsgálni fogom az ígéretes fotokatalizátorok aktivitásának hullámhossz szerinti függését. Többféle módszert fogok kipróbálni a fotokatalizátorok rögzítésére, és a megfelelő tulajdonságokkal bíró (fotokatalitikusan aktív, tartós) felületeket a célnak megfelelő (esetenként saját szerkesztésű és építésű) áramlásos fotoreaktor(ok)ban fogom alkalmazni. További célom egy olyan nagylaboratóriumi méretű fotokatalitikusan aktív felülettel ellátott áramlásos fotoreaktor megépítése, mely alapjául szolgálhat egy olyan mobil víztisztító berendezésnek, melynek üzemeltetéséhez kizárólag napfényre van szükség. 22

23 4. KÍSÉRLETI ANYAGOK ÉS MÓDSZEREK 4.1. Felhasznált anyagok Fotokatalizátor immobilizálására felhasznált anyagok Kerámiapapír (COTRONICS; alumínium-oxid alapú, azbesztmentes 1,6 mm vastagságú kerámiapapír; 10. ábra); titán(iv)-etoxid (SIGMA-ALDRICH; technikai tisztaság); etil-alkohol (SPEKTRUM 3D; víztartalom <0,2 %); N 2 gáz (MESSER; >99,995%) 10. ábra Alumínium-oxid alapú kerámiapapír fényképe (balra) és SEM képe (jobbra) Vizsgált, kereskedelmi forgalomban kapható fotokatalizátorok TiO 2 -P25: EVONIK INDUSTRIES; ~ 90 m/m% anatáz; 10 m/m% rutil TiO 2 -AA: SIGMA-ALDRICH; ~ 100 m/m% anatáz TiO 2 -AR: SIGMA-ALDRICH; ~ 96 m/m% rutil; 4 m/m% anatáz TiO 2 -VLP7000: KRONOS TITAN GMBH; nitrogénnel és kénnel módosított TiO 2 ; ~100 m/m% anatáz TiO 2 -TP-S201: SUMITOMO CHEMICAL INC.; nitrogénnel módosított TiO 2 ; ~100 m/m% anatáz Saját készítésű fotokatalizátorok előállításához felhasznált anyagok TiO 2 -N (nitrogénnel módosított titán-dioxid): titán-tetraklorid (SIGMA-ALDRICH, analitikailag tiszta), jégecet (SIGMA-ALDRICH, analitikailag tiszta); salétromsav (70%-os, SIGMA-ALDRICH, analitikailag tiszta), ammónia vizes oldata (25%-os, SIGMA-ALDRICH, analitikailag tiszta) 23

24 TiO 2 -Fe (vassal módosított titán-dioxid): vas-triklorid oldat (REANAL, analitikailag tiszta), titán-triklorid oldat (12 m/m%, SIGMA-ALDRICH), ammónia vizes oldata (15%, REANAL) TiO 2 -P25-Ag (ezüst/tio 2 nanokompozit): ezüst-acetát (SIGMA-ALDRICH; 99%), oxálsav (GYKV; analitikailag tiszta) TiO 2 -P25-Au (arany/tio 2 nanokompozit): hidrogén-tetrakloro-aurát (REANAL; analitikailag tiszta), sósav (37%-os; SIGMA-ALDRICH), oxálsav (GYKV; analitikailag tiszta ) TiO 2 -P25-NS (nitrogénnel és kénnel módosított titán-dioxid): tiokarbamid (SIGMA- ALDRICH; >99%) TiO 2 -I (jóddal módosított titán-dioxid): titán-tetrabutoxid (FLUKA, 97 %), jódsav (FLUKA, 99,5%) TiO 2 -LH (lánghidrolízissel előállított nem adalékolt titán-dioxid): titán-tetraklorid (Fluka, 99%) Rutil-O; Rutil-RHSE (nem adalékolt rutil kristályfázisú titán-dioxidok): titántetrabutoxid (SIGMA-ALDRICH, reagens tisztaság 97%); titán-tetraklorid (FLUKA, 99%); sósav (37%-os; SIGMA-ALDRICH); salétromsav (MERCK, 69%) Alkalmazott modellszennyezők Fenol (SPEKTRUM 3D; analitikailag tiszta); oxálsav (GYKV; analitikailag tiszta); monuron (SIGMA-ALDRICH; analitikai tisztaság) Elektron spin rezonancia (ESR) mérésekhez felhasznált anyagok 2,2,6,6-tetrametil-4-piperidinol (TMP-OH; SIGMA-ALDRICH, analitikailag tiszta); 5,5-dimetil-1-pirrolin N-oxid (DMPO; SIGMA-ALDRICH, analitikailag tiszta); nehéz víz (D 2 O; SIGMA-ALDRICH, 99,9 %-os tisztaság) Vas-oxalát aktinometriához felhasznált anyagok Vas(III) szulfát (REANAL; analitikailag tiszta); o-fenantrolin (REANAL; analitikailag tiszta); kálium oxalát (Spektrum 3D; 99,5 %-os tisztaságú); nátrium acetát (SPEKTRUM 3D; >99%-os tisztaságú); kénsav (SPEKTRUM 3D; %) 24

25 4.2. Módszerek Fotokatalitikus aktivitások jellemzése Szuszpenziós kísérletekhez használt fotoreaktorok A szuszpenzió formájában alkalmazott fotokatalizátorok aktivitásának jellemzésére az adott modellvegyület oldatában szuszpendáltuk el a vizsgált fotokatalizátort (1g/L) 5 perces ultrahangos rázatással biztosítva a hatékony diszpergálódását. A környezeti fény kizárása végett az ultrahangos rázatás során a szuszpenziót letakartuk, hogy ne indulhasson el az adott modellvegyület fotokatalitikus oxidációja. Ezt követően az adott fotoreaktorba öntött szuszpenziót levegő bevezetésével (40 L/h) 5 percen át oxigénnel telítettük (a reaktortér letakarásával ekkor is biztosítottuk, hogy a fotokatalitikus folyamatok még ne induljanak meg). A fényforrás felkapcsolása után, a levegő további bevezetése mellett mágneses keverővel is biztosítottuk a szuszpenzió keveredését, melyből meghatározott időközönként mintát vettünk. A levett mintákból centrifugálással illetve szűréssel (0,02 µm) távolítottuk el a nanorészecskéket, majd az aktuálisan vizsgált modellszennyező (illetve esetenként a keletkező köztitermékek) koncentrációját HPLC-vel mértük. Az UV kísérletekhez egy 100 ml-es, felülről nyitott, dupla falú, Pyrex üvegből készült reaktort használtunk. A reaktor köpenyében vizet áramoltatva 25.0 ± 0.5 C-ra termosztáltuk a rendszert. A reaktort 6 db Vilber-Lourmat T-6L UV-A típusú 6W-os lámpával világítottuk meg, melynek UV intenzitás maximuma 365 nm-nél van. A lámpák a reaktor körül egyenlő távolságban és egyenletesen elosztva voltak rögzítve. Ez a fotoreaktor a későbbiekben UVfotoreaktor -ként szerepel (11. ábra). A fényforrások emissziós spektrumát a 12. ábrán mutatom be. A vasoxalát-aktinometriával meghatározott fényintenzitás ezen reaktorelrendezés esetén I VIS =9,23±0, einstein/dm 3 /s. A látható fénnyel végzett kísérletek esetében egy duplafalú üvegreaktort használtunk (V= 100 ml), mely oldalról négy darab, hagyományos energiatakarékos lámpával (Düwi 25920/R7S; 24W-os kompakt fénycső) volt körülvéve (11. ábra; ez a fotoreaktor a későbbiekben VIS-fotoreaktor ). A lámpák által kibocsátott csekély mennyiségű UV fény kizárása érdekében a reaktorteret körülvevő termosztáló köpenyben (T=25 C) 1 M-os NaNO 2 oldatot keringtettünk, mely a 400 nm alatti hullámhosszú (UV) fotonokat elnyelte (12. ábra). A vas-oxalát aktinometriával meghatározott fényintenzitás ezen reaktorelrendezés esetén I VIS =1,07±0, einstein/dm 3 /s (Megjegyzendő, hogy az 550 nm-nél nagyobb hullámhosszú fotonokat az alkalmazott mérési módszer már nem méri [196]). 25

26 ábra UV fotoreaktor (balra); VIS-fotoreaktor (középen); LED szalaggal felszerelt fotoreaktor (jobbra) fényszűrés - 1 M NaNO nincs fényszűrés Fényintenzitás Fényintenzitás Hullámhossz (nm) Hullámhossz (nm) 12. ábra A fotoreaktorokban használt megvilágítások emissziós spektruma (UV fénycső - balra, illetve látható fényt sugárzó hagyományos kompakt fénycső - jobbra) Az E. coli baktériummal végzett fotokatalitikus fertőtlenítési kísérletek esetében néhány fotokatalizátor vizsgálatánál egy másik fényszűrést is alkalmaztunk. 5mM-os K 2 Cr 2 O 7 oldatot keringtetve a termosztáló köpenyben a 420 nm alatti fényintenzitást a NaNO 2 -es fényszűréshez viszonyítva 96%-kal csökkentettük. A vas-oxalát aktinometriával meghatározott fényintenzitás ebben az esetben mindösszesen I VIS =1,75±0, einstein/dm 3 /s. Egyes fotokatalizátorok aktivitásának hullámhossz szerinti függését is vizsgáltuk. Ezen kísérletekhez különböző színű (vagyis más-más hullámhosszon sugárzó) LED szalagokat alkalmaztunk, mint gerjesztő fényforrások: lilát (λ I-max 406 nm), kéket (λ I-max 466 nm), zöldet (λ I-max 517 nm), sárgát (λ I-max 594 nm) és pirosat (λ I-max 633 nm). A LED szalagokat a termosztáló köpenyen kívül, a reaktor külső falára tekerve rögzítettük (11. ábra). A lila fénnyel végzett kísérleteknél 1 M-os NaNO 2 oldatot keringtettünk a termosztáló köpenyben az esetleges 26
