1 Moduláris légkezelők

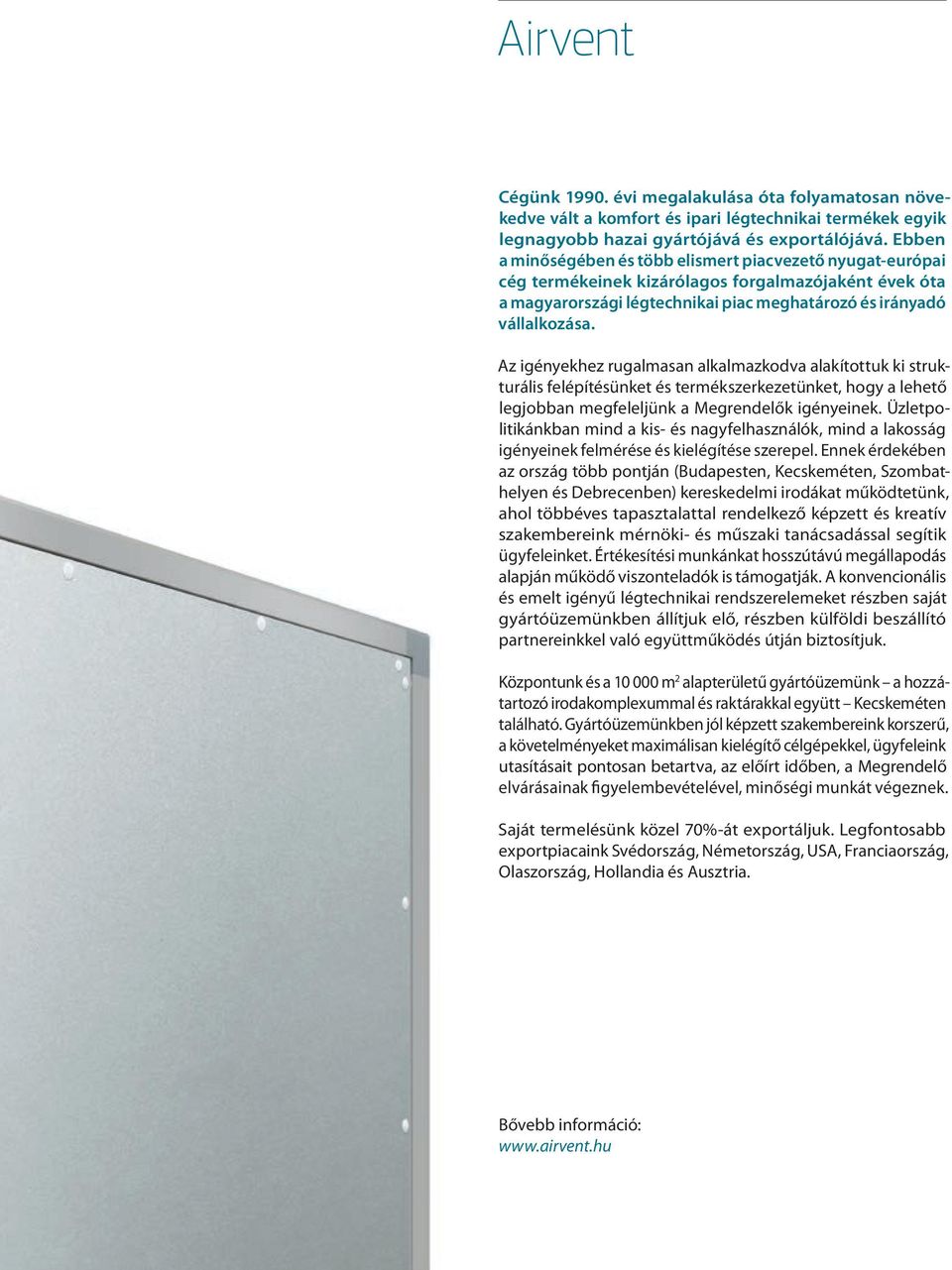

2 Airvent Cégünk évi megalakulása óta folyamatosan növekedve vált a komfort és ipari légtechnikai termékek egyik legnagyobb hazai gyártójává és exportálójává. Ebben a minőségében és több elismert piacvezető nyugat-európai cég termékeinek kizárólagos forgalmazójaként évek óta a magyarországi légtechnikai piac meghatározó és irányadó vállalkozása. Az igényekhez rugalmasan alkalmazkodva alakítottuk ki strukturális felépítésünket és termékszerkezetünket, hogy a lehető legjobban megfeleljünk a Megrendelők igényeinek. Üzletpolitikánkban mind a kis- és nagyfelhasználók, mind a lakosság igényeinek felmérése és kielégítése szerepel. Ennek érdekében az ország több pontján (Budapesten, Kecskeméten, Szombathelyen és Debrecenben) kereskedelmi irodákat működtetünk, ahol többéves tapasztalattal rendelkező képzett és kreatív szakembereink mérnöki- és műszaki tanácsadással segítik ügyfeleinket. Értékesítési munkánkat hosszútávú megállapodás alapján működő viszonteladók is támogatják. A konvencionális és emelt igényű légtechnikai rendszerelemeket részben saját gyártóüzemünkben állítjuk elő, részben külföldi beszállító partnereinkkel való együttműködés útján biztosítjuk. Központunk és a m 2 alapterületű gyártóüzemünk a hozzátartozó irodakomplexummal és raktárakkal együtt Kecskeméten található. Gyártóüzemünkben jól képzett szakembereink korszerű, a követelményeket maximálisan kielégítő célgépekkel, ügyfeleink utasításait pontosan betartva, az előírt időben, a Megrendelő elvárásainak figyelembevételével, minőségi munkát végeznek. Saját termelésünk közel 70%-át exportáljuk. Legfontosabb exportpiacaink Svédország, Németország, USA, Franciaország, Olaszország, Hollandia és Ausztria. Bővebb információ:

3 Plex moduláris légkezelőcsalád 2013 egy új korszak kezdete az Airvent-nél. A légkezelő gyártásban eltöltött 18 év alatt megszerzett tapasztalat és tudás birtokában egy teljesen új légkezelőcsaládot fejlesztettünk ki. A fejlesztés során a Plex összefoglaló nevű új légkezelő gépcsaládunk kialakításánál elsőrendű követelmény volt, hogy az igényes szerkezeti és kiviteli megoldások, illetve a beépítendő elemek legújabb választékának alkalmazása mellett továbbvigyük az Airvent-től megszokott és elvárt kifogástalan minőséget, a megbízhatóságot, továbbá maximálisan megfeleljünk az aktuális, és a már ismert jövőbeni energiamegtakarítási szabályoknak, elvárásoknak. Mint mindig, most is nagy hangsúlyt fektettünk a részletek kidolgozására, így jöhetett létre például a szabadalommal védett EasyLink modul-összekapcsoló rendszerünk, amellyel rekordidő alatt szerelhetők össze a legnagyobb légkezelőgépek is, vagy a saját fejlesztésű öntartó szűrőnk. Az előbbi a telepítést teszi egyszerűbbé és gyorsabbá, az utóbbi a karbantartást gazdaságosabbá. Az újrafelhasználható szűrőkerettel a környezetet is kíméljük. Értékesítő mérnökeink készséggel és megalapozott tudással segítenek a legmegfelelőbb géptípus és gépméret kiválasztásában. Az új Plex klímagépcsalád legfontosabb ismertető és megkülönböztető jegyei a következők: Sokoldalú és praktikus konstrukció Átgondolt méret- és elemválaszték Kompakt és építőelemes kivitelek előre meghatározott, vagy választható elemösszetétellel és elrendezéssel 1200-tól m 3 /h-ig terjedő légszállítási tartomány Igényes szerkezeti megoldások Saját fejlesztésű eloxált alumíniumprofil vázszerkezet és szerelőkeret Alucink bevonatú lemezből gyártott, kettősfalú panelburkolat gépnagyságtól függően 25 vagy 35 mm szigeteléssel Időjárásálló felületvédelem Szabadalommal védett, forradalmian új és rendkívül kivitelezőbarát EasyLink modul-összeszerelő rendszer Dual kilincs-zsanér szerkezet, amellyel a kezelőajtó mindkét oldalra nyitható vagy le is vehető Energiahatékony működés, alacsony üzemeltetési költség Magas hatásfokkal működő hővisszanyerők Halkjárású, fokozatmentes fordulatszabályozással ellátott, nyomókamrás EC ventilátorok alacsony SFP értékkel (kw/m 3 /s) Teljeskörű vezérlést és energiatakarékos működést biztosító szabályozóautomatika Gondos előkészítés - megbízható, kiváló termék A méretezés a pontos és részletes műszaki adatszolgáltatást biztosító Plex Selection kiválasztóprogrammal történik A legjobban megfelelő géptípus és gépméret kiválasztását műszaki tanácsadással, személyes egyeztetési lehetőséggel és az egyedi műszaki igényekhez történő rugalmas alkalmazkodással is támogatjuk Rövid szállítási határidő 3

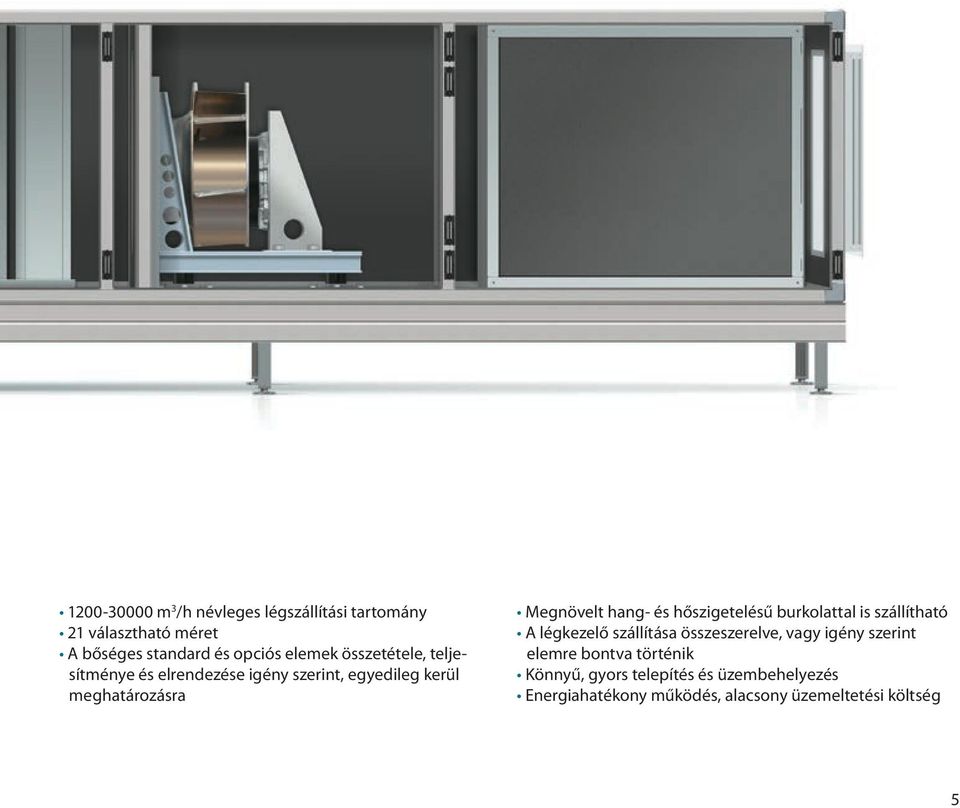

4 SimPlex Befúvásra vagy elszívásra használható építőelemes légkezelő 4

5 m 3 /h névleges légszállítási tartomány 21 választható méret A bőséges standard és opciós elemek összetétele, teljesítménye és elrendezése igény szerint, egyedileg kerül meghatározásra Megnövelt hang- és hőszigetelésű burkolattal is szállítható A légkezelő szállítása összeszerelve, vagy igény szerint elemre bontva történik Könnyű, gyors telepítés és üzembehelyezés Energiahatékony működés, alacsony üzemeltetési költség 5

6 ComPlex Magas hatásfokú forgódobos vagy lemezes hővisszanyerőt tartalmazó, kétszintes egységekből összeállított légkezelő 6

7 m 3 /h névleges légszállítási tartomány 21 választható méret A bőséges standard és opciós elemek összetétele, teljesítménye és elrendezése igény szerint, egyedileg kerül meghatározásra Megnövelt hang- és hőszigetelésű burkolattal is szállítható A légkezelő szállítása gépnagyságtól függően egy vagy több egységben történik Könnyű, gyors telepítés és üzembehelyezés Energiahatékony működés, alacsony üzemeltetési költség 7

8 AltiPlex Magas hatásfokú forgódobos hővisszanyerőt tartalmazó, felső csatlakozású kompakt légkezelő 8

9 m 3 /h névleges légszállítási tartomány A felső csatlakozás eredményeként kis alapterület igény 6 standard méret rendelhető, előre meghatározott elemösszetétellel és elrendezéssel Alapkivitelben F7/F5 jóságfokú szűrőket tartalmaz Igény esetén megnövelt hang- és hőszigetelésű burkolat Integrált szabályozóautomatika A légkezelő szállítása gépnagyságtól függően egy vagy több egységben történik Könnyű, gyors telepítés és üzembehelyezés Energiahatékony működés, alacsony üzemeltetési költség 9

10 MultiPlex Hővisszanyerővel szerelt, kétszintes építőelemes légkezelő, ahol a befúvó- illetve elszívó egység külön panelburkolatban van elhelyezve 10

11 m 3 /h névleges légszállítási tartomány 21 választható méret A befúvó- és/vagy elszívó egység bőséges standard és opciós elemeinek összetétele, teljesítménye és elrendezése igény szerint, egyedileg kerül meghatározásra Megnövelt hang- és hőszigetelésű burkolattal is szállítható Közvetítőközeges hővisszanyerővel felszerelve olyan befúvóelszívó hővisszanyerős légkezelő alakítható ki, ahol a befúvó- és elszívó egység más-más helyen helyezhető el A légkezelő szállítása összeszerelve, vagy igény szerint elemre bontva történik Könnyű, gyors telepítés és üzembehelyezés Energiahatékony működés, alacsony üzemeltetési költség 11

12 EasyLink Az EasyLink egy saját fejlesztésű, szabadalommal védett, forradalmian új szerelési rendszer, amelynek segítségével a légkezelő modulok pár perc alatt összeépíthetők anélkül, hogy bármilyen műveletet kellene végezni a panelburkolaton belül. A kisebb méretű készülékek összeszerelése egy oldalról, a kezelési oldal felől, a nagyobb gépeknél a kezelési oldal és a tetőrész felől egyszerű csavarbehajtó géppel elvégezhető. Az EasyLink rendszer rendkívül szilárd kapcsolatot és tökéletes légtömörséget biztosít az egyes szekciók között. 12

13 Vázszerkezet és szerelőkeret A Plex légkezelők vázszerkezete saját fejlesztésű erős, stabil és esztétikus natúr eloxált alumínium profilból készül, melyet felületkezelt alumínium sarokelemek fognak össze. A légkezelőket igény esetén eloxált alumíniumból gyártott, állítható lábakkal ellátott szerelőkerettel szállítjuk. A Plex légkezelők kültéri kivitel esetén védőtetővel is rendelhetők. 13

14 Dual kilincs-zsanér Légkezelőinkhez kétfunkciós Dual kilincs-zsanér szerkezetet alkalmazunk, melynek használata egyértelmű és egyszerű. A Dual szerkezettel az ajtók mindkét irányban nyithatók, vagy kevés hely esetén le is vehetők. Ez az üzemeltető számára megkönnyíti a gép karbantartását és tisztítását.

15 Dual zsanér Jobbra nyitva Dual zsanér Levett ajtóval Dual zsanér Balra nyitva 15

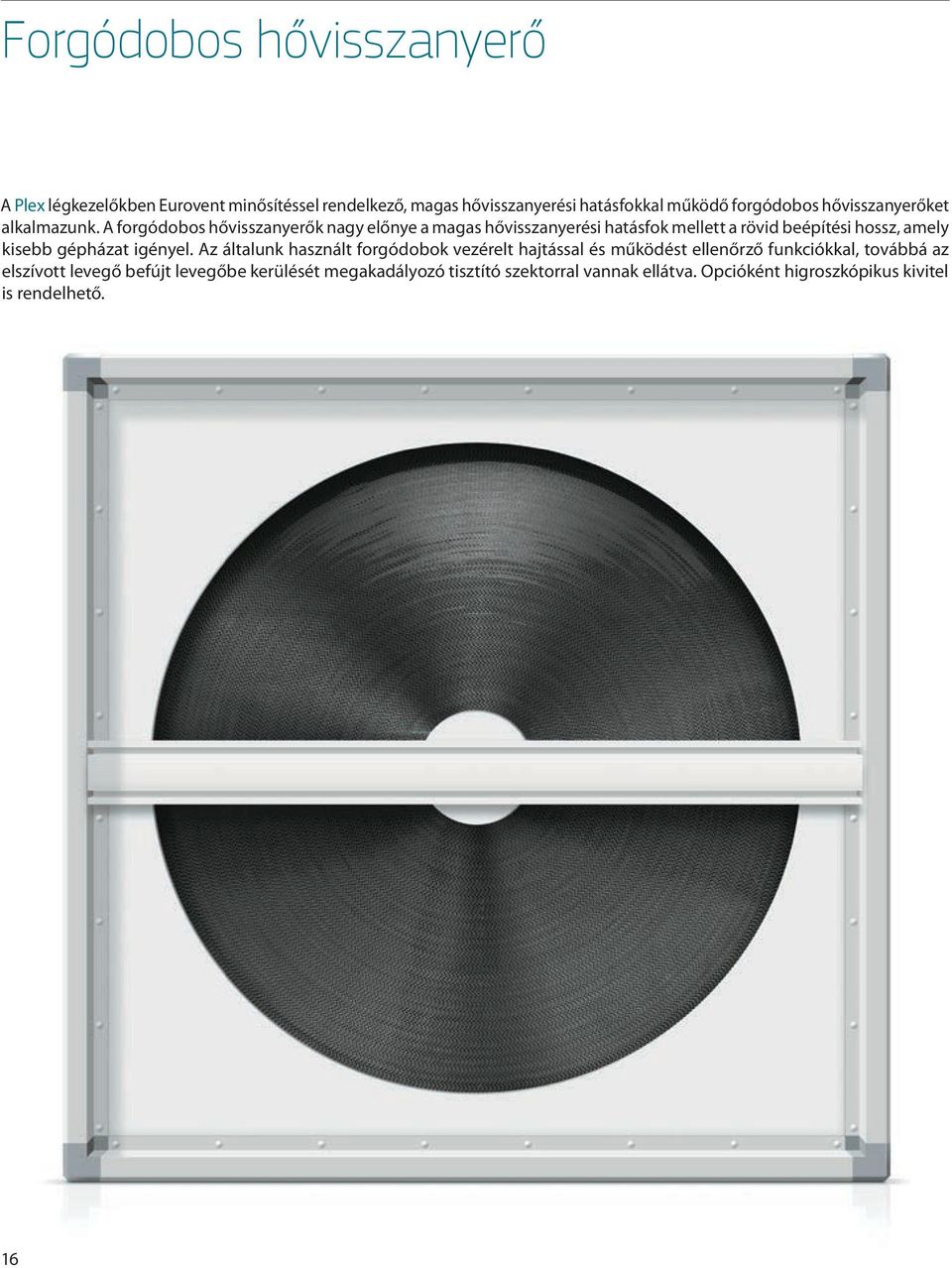

16 Forgódobos hővisszanyerő A Plex légkezelőkben Eurovent minősítéssel rendelkező, magas hővisszanyerési hatásfokkal működő forgódobos hővisszanyerőket alkalmazunk. A forgódobos hővisszanyerők nagy előnye a magas hővisszanyerési hatásfok mellett a rövid beépítési hossz, amely kisebb gépházat igényel. Az általunk használt forgódobok vezérelt hajtással és működést ellenőrző funkciókkal, továbbá az elszívott levegő befújt levegőbe kerülését megakadályozó tisztító szektorral vannak ellátva. Opcióként higroszkópikus kivitel is rendelhető. 16

17 Lemezes hővisszanyerő A Plex légkezelőkben alkalmazott keresztáramú lemezes hővisszanyerők Eurovent minősítéssel rendelkeznek. A hővisszanyerőben kialakított sima kis csatornák melyek a légáram irányával megegyezően helyezkednek el alacsony nyomásesést okoznak, és kicsi az esélye a por és egyéb szennyeződések lerakódásának is. A speciális illesztési technikának köszönhetően a hőcserélő légtömör, az elszívott- és frisslevegő keveredésének esélye minimális. A lemezes hővisszanyerők alapkivitelben bypass-ággal és csepptálcával készülnek. Az elem opcióként epoxi bevonattal is rendelhető. 17

18 Ventilátor A különböző típusú változatokban készülő Plex légkezelőket alapkivitelben energiatakarékos, az EU-ban 2015-től bevezetni tervezett szigorú előírásoknak is megfelelő EC motorral felszerelt, nyomókamrás ventilátorokkal gyártjuk, Modbus interface opcióval és beépített fokozatmentes fordulatszám szabályozással. A ventilátorok saját fejlesztésű tartószerkezettel kerülnek beépítésre, igény esetén tandem ventilátor elrendezés is lehetséges. A ventilátoregységek a karbantartás megkönnyítése céljából kihúzható vagy kivehető kivitelben készülnek. Szabályozóautomatika A Plex légkezelők szabályozási- és vezérlési feladatainak ellátásáról gyárilag beépített szabályozóautomatika gondoskodik, amely a vezérlési feladatok ellátása mellett számos energiahatékony funkcióval is rendelkezik. A fűtési- és hűtési energia megtakarításához a hőmérséklet szabályozás hővisszanyerés-vezérléssel működtethető. A levegő mennyiségének mérése a befúvott és elszívott oldalon történik, egyszerű beállítási lehetőséggel. Az automatikával a külső egységek vezérlése is megoldható: kazánok, hűtőgépek, szivattyúk stb. A szabályozóautomatika Modbus és LON külső felügyeleti rendszerhez csatlakoztatható és opcióként LCD kijelzős kezelőegységgel is rendelhető, kézi, illetve falra szerelhető változatban. A webes kezelőfelülettel a teljes távoli irányításon kívül a működési adatok rögzítése, illetve kimutatások készítése is lehetséges. Az automatika az Airvent saját fejlesztésű ControlAir System Management végrehajtó eleme, alkalmazásával jelentős energiamegtakarítás érhető el a külső hőmérsékleti viszonyok és az épület helyiségeinek szellőztetési igényének figyelembevételével. 18

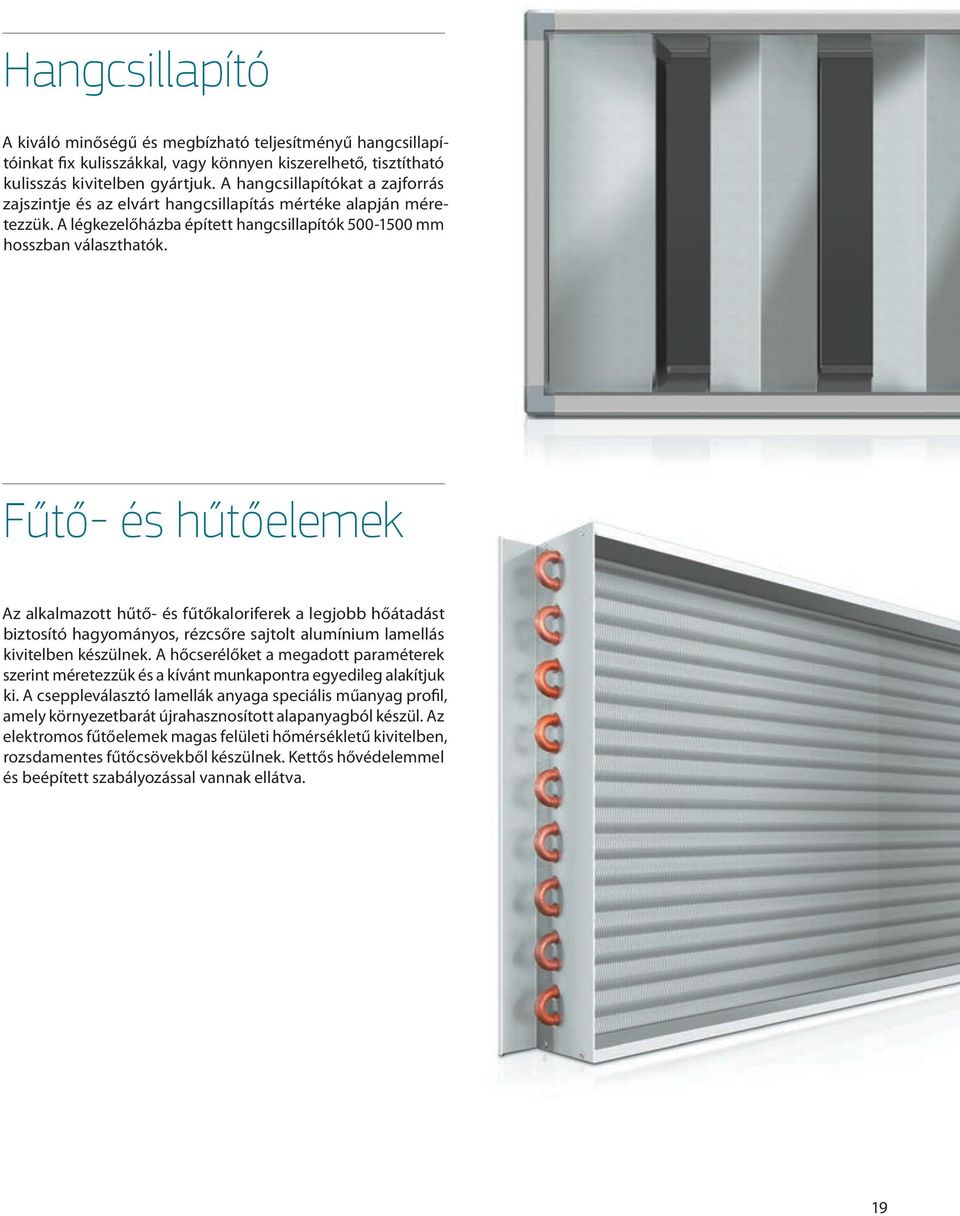

19 Hangcsillapító A kiváló minőségű és megbízható teljesítményű hangcsillapítóinkat fix kulisszákkal, vagy könnyen kiszerelhető, tisztítható kulisszás kivitelben gyártjuk. A hangcsillapítókat a zajforrás zajszintje és az elvárt hangcsillapítás mértéke alapján méretezzük. A légkezelőházba épített hangcsillapítók mm hosszban választhatók. Fűtő- és hűtőelemek Az alkalmazott hűtő- és fűtőkaloriferek a legjobb hőátadást biztosító hagyományos, rézcsőre sajtolt alumínium lamellás kivitelben készülnek. A hőcserélőket a megadott paraméterek szerint méretezzük és a kívánt munkapontra egyedileg alakítjuk ki. A cseppleválasztó lamellák anyaga speciális műanyag profil, amely környezetbarát újrahasznosított alapanyagból készül. Az elektromos fűtőelemek magas felületi hőmérsékletű kivitelben, rozsdamentes fűtőcsövekből készülnek. Kettős hővédelemmel és beépített szabályozással vannak ellátva. 19

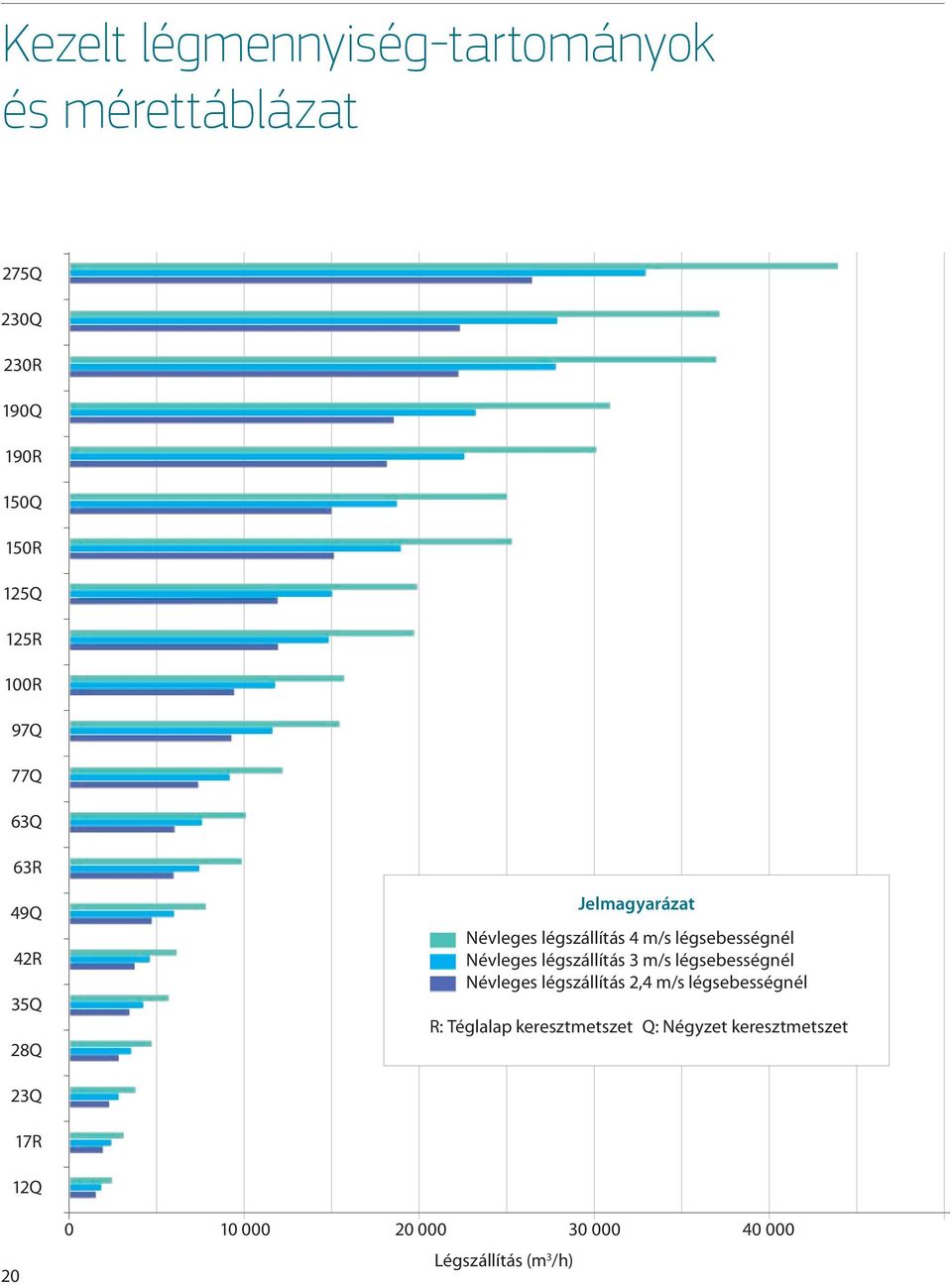

20 Kezelt légmennyiség-tartományok és mérettáblázat 275Q 230Q 230R 190Q 190R 150Q 150R 125Q 125R 100R 97Q 77Q 63Q 63R 49Q 42R 35Q 28Q Jelmagyarázat Névleges légszállítás 4 m/s légsebességnél Névleges légszállítás 3 m/s légsebességnél Névleges légszállítás 2,4 m/s légsebességnél R: Téglalap keresztmetszet Q: Négyzet keresztmetszet 23Q 17R 12Q Légszállítás (m 3 /h)

21 A Plex hővisszanyerős klímagépek négyzet- és álló téglalap keresztmetszetű kivitelben készülnek, hogy minél jobban meg tudjanak felelni az egymásra épített gépekkel szemben támasztott követelményeknek: lehetőség legyen a legkisebb belső nyomásesésű hővisszanyerő alkalmazására, a ventilátorok minél kedvezőbb beépítésére, továbbá a légkezelő könnyebb elhelyezésére a szokásos belmagasságú gépházakban. 12Q 17R 23Q 28Q 35Q 42R 49Q 63R 720 x x x x Q 1800 x x x x x x x x Q 97Q 100R 125R 125Q 150R 150Q 190R 1800 x x x x x x x x x x x x x x x x x x x x x x 500 Airvent 2013 Minden jog fenntartva. A katalógusban található adatok tájékoztató jellegűek, a változtatás jogát fenntartjuk. 190Q 230R 230Q 275Q 2240 x x x x x x x x 1000 Keresztmetszet méretek mm Csatlakozóméretek mm 21
