VÁLYOG ÖKOHÁZ TANULMÁNYTERVE, 7045 GYÖRKÖNY, HRSZ.: 662/ ÁPRILIS 23. ÉPÍTÉSZET: MAJOR ATTILA, BIOÉPÍTÉSZ KFT.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "VÁLYOG ÖKOHÁZ TANULMÁNYTERVE, 7045 GYÖRKÖNY, HRSZ.: 662/12. 2012. ÁPRILIS 23. ÉPÍTÉSZET: MAJOR ATTILA, BIOÉPÍTÉSZ KFT."

Átírás

1 VÁLYOG ÖKOHÁZ TANULMÁNYTERVE, 7045 GYÖRKÖNY, HRSZ.: 662/ ÁPRILIS 23. ÉPÍTÉSZET: MAJOR ATTILA, BIOÉPÍTÉSZ KFT.

2 VÁLYOG ÖKOHÁZ TANULMÁNYTERVE, GYÖRKÖNY MŰSZAKI LEÍRÁS Bevezetés Györköny épületállományának jelentős részét vályogépítésű ingatlanok alkotják. A településen nagy hagyománya volt a vert falú és a vetett vályogtéglás építési módoknak. Mindezt bizonyítják a Pincesor szebbnél szebb borospincéi is, melyek kimagasló építészeti értéket képviselve, gyönyörű példái a vályog és az égetett agyagtégla közös anyaghasználatának. A helyi Pincehegy lenyűgöző látványa Az elmúlt évtizedekben óriási boszorkányüldözés zajlott a vályog használata ellen, mind a szakma, mind a média oldaláról. Sajnos még ma is nagyon sok tévhit kering az anyag használatával kapcsolatban. Ezek, illetve a sok hozzá nem értő felújításokból eredő épületkárok hírei hatására a közvéleményben egy felfokozott ellenérzés alakult ki az amúgy évezredek óta bizonyítottépítőanyag ellen. A vályog valójában egy szenzációs anyag, ami olyan páratlan élettani és épületfizikai paraméterekkel bír, melyek nem mondhatók el a mai korszerű építőanyagok többségéről, vagy talán egyikéről sem. Szerencsére egyre többen választják az egészséges étkezés és élhető környezettel párhuzamosan a természetes otthonokat is. Ugyanakkor azt is el kell fogadni, hogy a kor energetikai és gazdaságossági elvárásainak már nem felelnek meg az 50 cm vastag szigeteletlen vályogfalak. Ezen hagyományos szerkezetek felépítése jelentős mennyiségű nyersanyagot és élőmunkát igényel. Hőtechnikailag elfogadható falszerkezet csak plusz cm extra hőszigeteléssel felelne meg, ami 60 cm feletti falvastagságot eredményezne. Ez viszont már jelentős alapterület-vesztést von maga után. A vályog használatát ezért újra kell fogalmazni, a ma elvárásaihoz kell igazítani, úgy, hogy azt a szakma és a társadalom is bizalommal fogadja. Ha a megfelelő környezetbarát, természetes anyagokkal házasítjuk, illetve alapos, hozzáértő szakértelemmel tervezzük meg az épület szerkezeteit, akkor ökológiai és energetikai szempontból is kiváló, valamint megfizethető rendszert hozhatunk létre. A ma emberének teljesen megváltoztak az épülettel szemben támasztott követelményei. Az épületeinknek és így az épületszerkezeteknek, gépészetei berendezéseknek is sokkal több szempontnak kell megfelelniük, mint 50- évvel ezelőtt. Egy korszerű háznak biztosítani kell a megfelelő hőmérsékletet, légzárást, páratartalmat, penészmentességet. Régen elegendő volt a C, ma már követelmény a C-os szobahőmérséklet. Helytelen az a gondolkozás, hogy felesleges leszigetelni a vályogházakat, mert régen is működtek és ki lehetett fűteni egy

3 cserépkályhával, vagy búbos kemencével. Egyre többet hallunk a szálló por koncentrációról, aminek télen az egyik fő okozója pont a fa-, és szilárd tüzelésű hagyományos tüzelőberendezések. A mikropor mellett jelentős a széndioxid és szénmonoxid kibocsátásuk is. Úgy kell leszigetelni házainkat, hogy a lehető legkevesebb környezetszennyezéssel tudjuk azokat kifűteni. Ezért nem szabad elzárkózni a kor épületgépészeti vívmányai elől. A hővisszanyerős szellőztető például sok nyugat-európai országban már előírt követelmény, míg nálunk egyelőre nagy idegenkedés fogadja, pedig ezzel az egyszerű elven működő berendezéssel akár felére csökkenthetjük az épületek fűtési hőigényét. Vályog és kerámia tégla alkalmazása Györkönyben Beépítés Az építési telket a Fő utcával párhuzamos jelenleg- földútról lehet megközelíteni. Itt a terv szerint önkormányzati, szilárd burkolatú út készül. A telket két egyenlő részre osztva, egy-egy külön bejáratú, oldalhatáron álló lakóingatlan kialakítását tervezzük. Az önkormányzati egyeztetések után az Építési engedélyhez az épületeket zártsorú beépítéshez igazítjuk az alapkoncepció lehetőség szerinti megtartása mellett. A telek elején egy-egy utcáról szabadon nyíló fedetlen gépkocsi beálló készül a lakásokhoz. A gépkocsi beálló és az utcai bejárat között kap helyet a kommunális és szelektív hulladéktároló. Fotók a telek előtti utcáról és a telekről

4 Tervezési program A megrendelői igény szerint az épületet, egy maximum négyfős család lakná 2-3 éves váltásban. Bérlakásként működne, önkormányzati tulajdonlással, úgynevezett fecskeház -ként, mely fiatal családok letelepedését segítené. Fontos szempontok közé tartozik a terek és költségek optimalizálása. Törekedni kell a hazai, esetleg lokális építőanyagok használatára és nem utolsó sorban az ökológiai szempontok figyelembe vételére. Építészeti kialakítás Az épület bejáratát az utcai kapun áthaladva a déli hosszoldalon végigvezető járdán érhetjük el. A ház magja a kandalló, amely köré csoportosul a nappali, konyha, étkező és a fogadótér. Az egyterű nappali és étkezős konyha - mint a család életének fő színtere - a ház legértékesebb részében kapott helyet. A hátsó front mind égtájilag, mind a kertkapcsolat miatt is a legkedvezőbb. A kert-ház viszony egy városi ház kialakításánál is fontos tényező, egy falusi, jó esetben veteményessel, gyümölcsössel bíró kertnél pedig elengedhetetlen fontosságú. Az utcafrontra került a szülői háló és gyerekszoba, amelyek funkciója zártságot kíván, és leginkább éjszakai használatának kedvez az utcai zajok napnyugta utáni mérséklődése is. A fogadótérből nyílik a fürdőszoba, ami a gépészetet is rejti. A bejárat mellett kapott helyet egy vendég WC. A hátsó fronton déli és nyugati irányba az épület nagyobb üvegfelületekkel nyílik meg, utat adva a napsütésnek, szoláris nyereségnek, ugyanakkor kellő mennyiségű bútorozható felületet is hagy. A nappaliban kialakításra került egy dolgozó sarok is, ám ha inkább a nagyobb tér mellett döntene a család, ez el is hagyható, könnyedén átalakítható. A bejárathoz vezető járdán továbbhaladva, illetve a nappali teraszajtaján kilépve juthatunk a teraszra. A terasz fa pergolával fedett, mely lombhullató növénnyel futtatva nyáron védelmet ad a napsütés ellen, télen mégis beereszti a fényt. A pergola folytatásaként egy kisméretű, különálló, fűtetlen tároló kerül kialakításra, mely kerti szerszámok, zöldség és gyümölcs tárolására szolgál. A terasz felé eső részén a tetőt túlfuttatva egy fedett-nyitott, tűzifatároló, berakodó létesül. A tárolópergola-ház határolta sarok hangulatos helyet ad a családnak a kinti étkezéshez, árnyékos, mégis levegős pihenéshez. Tartószerkezetek A ház alapja csömöszölt beton. Ezen készül el a vízszigetelés, ami a falak alatt teherbíró bitumenes, vagy műanyag szigetelő lemezből készül. Ehhez csatlakozik felületfolytonosítva -az alapok közötti részeken- a korhadásmentes, dombornyomott műanyag lemez, ami egyben ellátja a vízszigetelést és a vasalt aljzatbeton fogadását. A teherhordó falak minősített gépi vályogtéglából készülnek, előírás szerinti kerámia pillér erősítésekkel. A pilléreket nem előre, hanem a falazással párhuzamosan kell elkészíteni, a vályogelemekkel kötésbe rakva. A belső válaszfalak is szintén vályogból készülnek, kivéve a vizes helyiségeknél és ahol vízvezeték fut, ott kerámia falazat alkalmazandó. A téglafal és az aljzatbeton között az induló sor pórusbeton falazóelemből készül hőhídmegszakítás miatt. A falakat méretezett vasbeton koszorú zárja, a külső nyílászáróknál lelógatott nyílásáthidalással, a belső főfalon kerámiapapucsos áthidalóval. A koszorúra fa gerendával csatlakozik a fafödém, ami alulról deszka burkolatot és nádvakolatot kap. A deszkázat fölött vályoghabarcsba fektetett 1 sor kisméretű vályogtégla készül, tömegszigetelésként és hőtárolóként, ami egyben tűzgátként is szolgál. A tetőszerkezet anyagtakarékos, méretezett fa szeglemezes rácsostartóként készül, a helyszínen összeállítva.

5 Épületszerkezetek Az aljzatok szigetelése a hidegburkolatoknál Expandált polisztirol hab, a faburkolatú helyiségeknél természetes farost, vagy újrahasznosított cellulózszigetelés lesz. A lábazatok vízálló extrudált-, vagy speciális formahabosított PS hőszigeteléssel készülnek. A kültéri falak hőszigetelése 3 réteg szigetelő nádlemez. Ezek rögzítése dűbellel történik. A padlásfödém cellulózszigetelést kap. A nyílászárók 3 rétegű hőszigetelt üvegezéssel, fa tokszerkezettel készülnek. A beltéri ajtók betétes fa szerkezetűek. A lakóhelyiségekbe hajópadló kerül párnafával, melyek között méretezett vastagságú padlófeltöltés, természetes hőszigetelés készül. Csak a vizes helyiségekbe, konyhába kerül polisztirol hőszigetelés, felbetonnal, kerámia burkolattal. Kívül a nádlemezen rabichálós mészvakolat készül, légáteresztő festéssel. Belül mész, vagy vályogvakolatot kap, amire mészfestés kerül. Vizes helyiségeknél csak az indokolt helyeken kerül csempe a falra. Épületgépészet Az épület nem igényel vezetékes gáz bekötést! Fő fűtés: Fatüzelésű kandalló, külső légbevezetéssel a padlásról. A nappali terében levő meleget a légtechnika szállítja a többi helyiségbe. Másodlagos fűtés és Használati melegvíz: Levegős hőszivattyús bojler, helye a fürdőszoba. Egy 300 literes tartályt fűt fel a levegős hőszivattyú, ami a légtechnika kidobott levegőjének hőjét használja és forgatja vissza az épületbe, így gyakorlatilag minimális hő hagyja csak el az épületet. A tartályhoz csatlakozik egy vizes fűtéskör, ami kisméretű radiátorokkal kellő fűtést biztosít a bentlakóknak és optimális hő komfortot ad az átmeneti időszakokban is, így tökéletesen kiegészítik egymást a kandallóval. A hőszivattyús bojler telepítése és bekerülési költsége jelentősen alacsonyabb, mint egy napkollektoros rendszer és üzemeltetése is gazdaságosan megoldható, főleg, hogy már egyre több helyen elérhető a geotarifa. A 3-4 COP-val dolgozó hőszivattyú, egységnyi elektromos energiából 3-4 szer több fűtési energiát képes előállítani, mint egy hagyományos elektromos fűtőpatron, ha a geotarifát is hozzászámoljuk, akkor ez 6-8 szoros megtakarítás. Szellőzés: Hővisszanyerős szellőztető. A levegő fagytalanítására, illetve a nyári meleg levegő előhűtésére egy méretezett földhőkosár kerül kiépítésre az épület közelében. Ez egy zárt csőrendszer, amiben folyadék kering és egy hőcserélőn keresztül télen előfűti, nyáron előhűti a beáramló levegőt. Ezzel a föld energiáját használjuk természetes fűtésre és hűtésre. Főzés: Indukciós főzőlap, Sütés: elektromos Esővízgyűjtés: Vasbeton ciszterna (~10m3) WC öblítéshez, locsoláshoz, esetleg mosáshoz. Hidrofor a Kerti tárolóban. Major Attila okl. építészmérnök BioÉpítész Kft.

6 DDDKKK Akna Tölgy Ø Föld út Beton út Tölgy Ø Eperfa Ø Vízóra akna VÁLYOG ÖKOHÁZ 1. HULLADÉK TÁROLÓ GÉPKOCSI BEÁLLÓ Fő utca Áteresz tengely Tuja bokor Tuja bokor Platán Ø Tuja bokor Tuja bokor , Nyár Ø Szennyvíz akna Beton járda VÁLYOG ÖKOHÁZ 2. HULLADÉK TÁROLÓ GÉPKOCSI BEÁLLÓ BONTANDÓ HASZNÁLATON KÍVÜLI VIZESBLOKK FÖLDÚT BETONJÁRDA ÖKOHÁZ 1. telekrész területe: 534 m2 ÖKOHÁZ 2. telekrész területe: 584 m2 662/12 telek össz területe: 1118 m Nyár Ø Villany o ,50 136, /2 673/ , , Nyár Ø Nyár Ø Mandzsu fűzfa Ø Nyár Ø 80 Fűz Ø Mandzsu fűzfa Ø Villany o. Fűz Ø 2x Nyár Ø Nyír Ø 35 Nyár Ø Nyár Ø 40 Nyár Ø Nyár Ø 35 Fűz Ø 2x60 Fűz Ø 2x Fűz Ø Beton árok Fűz Ø Vilany vezeték Jegenye Jegenye EZEN TERV A BIOÉPÍTÉSZ KFT. SZELLEMI ALKOTÁSA, AZ 1989 ÉVI III.TÖRV. 51.PAR.-A ÉRTELMÉBEN SZERZŐI JOGVÉDELEM ALATT ÁLL. / LÉTESÍTMÉNY MEGNEVEZÉSE ÉS HELYE / DESIGNATION AND ADDRESS OF THE ESTABLISHMENT: DÁTUM / DATE: THIS PLAN IS AN INTELLECTUAL PRODUCT OF BIOÉPÍTÉSZ LTD., COPYRIGHTED BY THE 51.PAR. ACT No. III. OF ÁPRILIS 23. VÁLYOG ÖKOHÁZ TANULMÁNYTERVE, 7045 GYÖRKÖNY, HRSZ.: 662/12. TERVFÁZIS / PLANNING STAGE: TANULMÁNYTERV Eötvös utca RAJZ TÁRGYA / SUBJECT OF DRAWING: FELELŐS TERVEZŐ / EXECUTIVE DESIGNER: MAJOR ATTILA É ÉPÍTÉSZ MUNKATÁRS / ASSOCIATE ARCHITECT: ÉPÍTTETŐ / CLIENT: GYÖRKÖNY KÖZSÉG ÖNKORMÁNYZATA 7045 GYÖRKÖNY FŐ U BRAUN ZOLTÁN POLGÁRMESTER HELYSZÍNRAJZ STATIKUS TERVEZŐ / STRUCTURAL ENGINEER: GÉPÉSZ TERVEZŐ / MECHANICAL ENGINEER: ELEKTROMOS TERVEZŐ / ELECTRICAL ENGINEER: LÉPTÉK / SCALE: 1:500 RAJZSZÁM / DRAWING LETTER: E-01

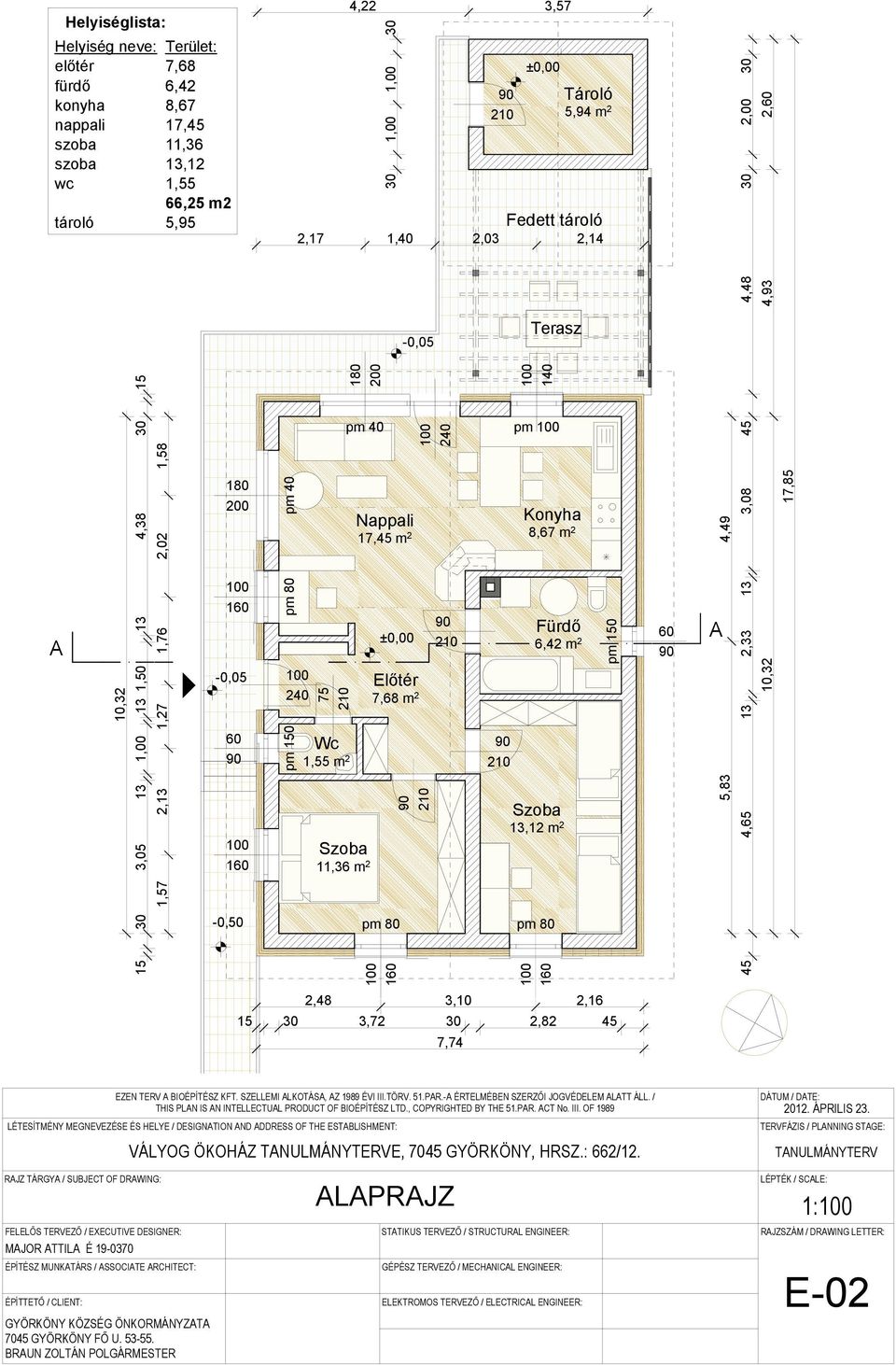

7 02 Egyéb Helyiséglista: Helyiség neve: előtér fürdő konyha nappali szoba szoba wc tároló A 10, , , , , ,57 2,13 1,27 1,76 2,02 1,58 Terület: 7,68 6,42 8,67 17,45 11,36 13,12 1,55 66,25 m2 5,95 5,95 m , ,50 pm 40 pm pm 150 pm ,22 3, pm 40 pm Fedett tároló 2,17 1,40 2,03 2,14 Wc 1,55 m 2 Szoba 11,36 m ,00 1,00 30 ±0,00-0, pm pm ,48 3,10 2, , , ,74 ±0,00 Nappali Konyha 17,45 m 2 8,67 m 2 Előtér 7,68 m 2 Terasz Fürdő 6,42 m 2 Szoba 13,12 m 2 Tároló 5,94 m 2 pm ,83 4,49 A 45 4, , , , , ,32 4,93 2,60 17,85 EZEN TERV A BIOÉPÍTÉSZ KFT. SZELLEMI ALKOTÁSA, AZ 1989 ÉVI III.TÖRV. 51.PAR.-A ÉRTELMÉBEN SZERZŐI JOGVÉDELEM ALATT ÁLL. / DÁTUM / DATE: THIS PLAN IS AN INTELLECTUAL PRODUCT OF BIOÉPÍTÉSZ LTD., COPYRIGHTED BY THE 51.PAR. ACT No. III. OF ÁPRILIS 23. LÉTESÍTMÉNY MEGNEVEZÉSE ÉS HELYE / DESIGNATION AND ADDRESS OF THE ESTABLISHMENT: VÁLYOG ÖKOHÁZ TANULMÁNYTERVE, 7045 GYÖRKÖNY, HRSZ.: 662/12. TERVFÁZIS / PLANNING STAGE: TANULMÁNYTERV RAJZ TÁRGYA / SUBJECT OF DRAWING: FELELŐS TERVEZŐ / EXECUTIVE DESIGNER: MAJOR ATTILA É ÉPÍTÉSZ MUNKATÁRS / ASSOCIATE ARCHITECT: ÉPÍTTETŐ / CLIENT: GYÖRKÖNY KÖZSÉG ÖNKORMÁNYZATA 7045 GYÖRKÖNY FŐ U BRAUN ZOLTÁN POLGÁRMESTER ALAPRAJZ STATIKUS TERVEZŐ / STRUCTURAL ENGINEER: GÉPÉSZ TERVEZŐ / MECHANICAL ENGINEER: ELEKTROMOS TERVEZŐ / ELECTRICAL ENGINEER: LÉPTÉK / SCALE: 1: RAJZSZÁM / DRAWING LETTER: E-02

8 4. Kültéri burkolat rétegtervek Rétegtervek: +6,74 +6,33 +2,56-0, ,5 cm Vályogvakolat 2.02 EZEN TERV A BIOÉPÍTÉSZ KFT. SZELLEMI ALKOTÁSA, AZ 1989 ÉVI III.TÖRV. 51.PAR.-A ÉRTELMÉBEN SZERZŐI JOGVÉDELEM ALATT ÁLL. / THIS PLAN IS AN INTELLECTUAL PRODUCT OF BIOÉPÍTÉSZ LTD., COPYRIGHTED BY THE 51.PAR. ACT No. III. OF 1989 Lakás lábazati fal DÁTUM / DATE: ÁPRILIS 23. LÉTESÍTMÉNY MEGNEVEZÉSE ÉS HELYE / DESIGNATION AND ADDRESS OF THE ESTABLISHMENT: 0,5 cm Lábazati vakolat TERVFÁZIS / PLANNING STAGE: 8,0 VÁLYOG cm Extrudált ÖKOHÁZ PS hıszigetelés TANULMÁNYTERVE, 7045 GYÖRKÖNY, HRSZ.: 662/12. TANULMÁNYTERV 1 rtg Vízszigetelés RAJZ TÁRGYA / SUBJECT OF DRAWING: LÉPTÉK / SCALE: 1 rtg Kellısítés 30,0 cm B30-as kerámia tégla falazatmetszet 1: 1,5 cm Vályogvakolat FELELŐS TERVEZŐ / EXECUTIVE DESIGNER: STATIKUS TERVEZŐ / STRUCTURAL ENGINEER: RAJZSZÁM / DRAWING LETTER: MAJOR ATTILA É ÉPÍTÉSZ MUNKATÁRS / ASSOCIATE ARCHITECT: 3.01 Általános cserépfedés-lakás Cserépfedés ÉPÍTTETŐ / CLIENT: 3,0 cm Tetıléc 3/5 GYÖRKÖNY KÖZSÉG ÖNKORMÁNYZATA 5,0 cm Ellenléc 5/ GYÖRKÖNY FŐ U BRAUN ZOLTÁN POLGÁRMESTER 1 rtg Tetıfólia 15,0 cm Szaruzat Előtér Padlás Lakás padló rétegtervek 1.01 Talajjal érintkezı fsz-i padló (hajópadló) 2,2 cm Hajópadló 12,8 cm Párnafa váz, közte Steico Zell padlófeltöltés 12,0 cm Vasalt aljazatbeton 0,8 cm Dörken Delta-MS lemez, talajnedv elleni szig. 15,0 cm Kavics feltöltés (tömörítve %) - Termett talaj 1.02 Talajjal érintkezı fsz-i padló (kerámia) 1,0 cm Kerámia 6,0 cm Aljzatbeton 1 rtg Technológiai szigetelés - PE fólia 8,0 cm Expandált polisztirolhab hıszigetelés 12,0 cm Vasalt aljazatbeton 0,8 cm Dörken Delta-MS lemez, talajnedv. elleni szig. 15,0 cm Kavics feltöltés (tömörítve %) - Termett talaj +3,02 +2,65 ±0,00-0, Padlás födém 2,5 cm Deszkaborítás 20,0 cm Thermofloc cellulóz szigetelés 6,5 cm Fektetett kismérető vályogtégla vályoghabarcsba rakva 15,0 cm Fa födém 2,5 cm Deszkaborítás 2,0 cm Dupla stukatúr nád-mészvakolat 2. Lakás fal rétegtervek 2.01 Általános külsı fal, talaj felett 2,0 Mészvakolat 15,0 cm 3 rtg szigetelı nádlemez hıszigetelés 30,0 cm Kerámia tartópillérrek között vályog kitöltıfalazat 3. Tetı rétegtervek Rétegtervek: 1. Lakás padló rétegtervek Fürdő GÉPÉSZ TERVEZŐ / MECHANICAL ENGINEER: ELEKTROMOS TERVEZŐ / ELECTRICAL ENGINEER: 1.01 Talajjal érintkezı fsz-i padló (hajópadló) 2,2 cm Hajópadló 12,8 cm Párnafa váz, közte Steico Zell padlófeltöltés 12,0 cm Vasalt aljazatbeton 0,8 cm Dörken Delta-MS lemez, talajnedv elleni szig. 15,0 cm Kavics feltöltés (tömörítve %) - Termett talaj 1.02 Talajjal érintkezı fsz-i padló (kerámia) 1,0 cm Kerámia 6,0 cm Aljzatbeton 1 rtg Technológiai szigetelés - PE fólia 8,0 cm Expandált polisztirolhab hıszigetelés 12,0 cm Vasalt aljazatbeton 0,8 cm Dörken Delta-MS lemez, talajnedv. elleni szig. 15,0 cm Kavics feltöltés (tömörítve %) - Termett talaj Padlás födém 2,5 cm Deszkaborítás 20,0 cm Thermofloc cellulóz szigetelés 6,5 cm Fektetett kismérető vályogtégla vályoghabarcsba rakva 15,0 cm Fa födém 2,5 cm Deszkaborítás 2,0 cm Dupla stukatúr nád-mészvakolat 2. Lakás fal rétegtervek 2.01 Általános külsı fal, talaj felett 2,0 Mészvakolat 15,0 cm 3 rtg szigetelı nádlemez hıszigetelés 30,0 cm Kerámia tartópillérrek között vályog kitöltıfalazat 1,5 cm Vályogvakolat 2.02 Lakás lábazati fal 0,5 cm Lábazati vakolat 8,0 cm Extrudált PS hıszigetelés 1 rtg Vízszigetelés 1 rtg Kellısítés 30,0 cm B30-as kerámia tégla falazat 1,5 cm Vályogvakolat 3. Tetı rétegtervek 3.01 Általános cserépfedés-lakás Cserépfedés 3,0 cm Tetıléc 3/5 5,0 cm Ellenléc 5/5 1 rtg Tetıfólia 15,0 cm Szaruzat 4. Kültéri burkolat rétegtervek 4.01 Járda és terasz burkolat 6,0 cm Térkı burkolat 3,0 cm Homok, vagy finom múrva ágyazó 1 rtg Geotextília 10,0 cm Kavics feltöltés (tömörítve %) - Termett talaj E-03

9 Déli Homlokzat Keleti Homlokzat Nyugati Homlokzat Északi Homlokzat EZEN TERV A BIOÉPÍTÉSZ KFT. SZELLEMI ALKOTÁSA, AZ 1989 ÉVI III.TÖRV. 51.PAR.-A ÉRTELMÉBEN SZERZŐI JOGVÉDELEM ALATT ÁLL. / THIS PLAN IS AN INTELLECTUAL PRODUCT OF BIOÉPÍTÉSZ LTD., COPYRIGHTED BY THE 51.PAR. ACT No. III. OF 1989 LÉTESÍTMÉNY MEGNEVEZÉSE ÉS HELYE / DESIGNATION AND ADDRESS OF THE ESTABLISHMENT: VÁLYOG ÖKOHÁZ TANULMÁNYTERVE, 7045 GYÖRKÖNY, HRSZ.: 662/12. RAJZ TÁRGYA / SUBJECT OF DRAWING: FELELŐS TERVEZŐ / EXECUTIVE DESIGNER: HOMLOKZATOK STATIKUS TERVEZŐ / STRUCTURAL ENGINEER: DÁTUM / DATE: ÁPRILIS 23. TERVFÁZIS / PLANNING STAGE: TANULMÁNYTERV LÉPTÉK / SCALE: 1: RAJZSZÁM / DRAWING LETTER: MAJOR ATTILA É ÉPÍTÉSZ MUNKATÁRS / ASSOCIATE ARCHITECT: GÉPÉSZ TERVEZŐ / MECHANICAL ENGINEER: ÉPÍTTETŐ / CLIENT: ELEKTROMOS TERVEZŐ / ELECTRICAL ENGINEER: GYÖRKÖNY KÖZSÉG ÖNKORMÁNYZATA 7045 GYÖRKÖNY FŐ U BRAUN ZOLTÁN POLGÁRMESTER E-04

10 EZEN TERV A BIOÉPÍTÉSZ KFT. SZELLEMI ALKOTÁSA, AZ 1989 ÉVI III.TÖRV. 51.PAR.-A ÉRTELMÉBEN SZERZŐI JOGVÉDELEM ALATT ÁLL. / THIS PLAN IS AN INTELLECTUAL PRODUCT OF BIOÉPÍTÉSZ LTD., COPYRIGHTED BY THE 51.PAR. ACT No. III. OF 1989 LÉTESÍTMÉNY MEGNEVEZÉSE ÉS HELYE / DESIGNATION AND ADDRESS OF THE ESTABLISHMENT: VÁLYOG ÖKOHÁZ TANULMÁNYTERVE, 7045 GYÖRKÖNY, HRSZ.: 662/12. RAJZ TÁRGYA / SUBJECT OF DRAWING: FELELŐS TERVEZŐ / EXECUTIVE DESIGNER: LÁTVÁNYTERVEK STATIKUS TERVEZŐ / STRUCTURAL ENGINEER: DÁTUM / DATE: ÁPRILIS 23. TERVFÁZIS / PLANNING STAGE: TANULMÁNYTERV LÉPTÉK / SCALE: 1: RAJZSZÁM / DRAWING LETTER: MAJOR ATTILA É ÉPÍTÉSZ MUNKATÁRS / ASSOCIATE ARCHITECT: GÉPÉSZ TERVEZŐ / MECHANICAL ENGINEER: ÉPÍTTETŐ / CLIENT: ELEKTROMOS TERVEZŐ / ELECTRICAL ENGINEER: GYÖRKÖNY KÖZSÉG ÖNKORMÁNYZATA 7045 GYÖRKÖNY FŐ U BRAUN ZOLTÁN POLGÁRMESTER E-05

135.88 135.90 135.70. Föld út 135.55 135.50 135.79. Vízóra akna 135.81 HULLADÉK TÁROLÓ GÉPKOCSI BEÁLLÓ 135.46 135.45 135.34. Szennyvíz akna 135.

135.88 135.90 135.70. Föld út 135.55 135.50 135.79. Vízóra akna 135.81 HULLADÉK TÁROLÓ GÉPKOCSI BEÁLLÓ 135.46 135.45 135.34. Szennyvíz akna 135. DDDKKK 455 454 136.01 247 136.05 135.88 135.80 Akna 135.95 135.88 135. 136.13 137.04 136.71 137.21 136.04 136.12 Tölgy Ø 25 135.85 Föld út 248 96 137.23 136.43 136.05 135.91 135.50 135.55 135.49 135.51
