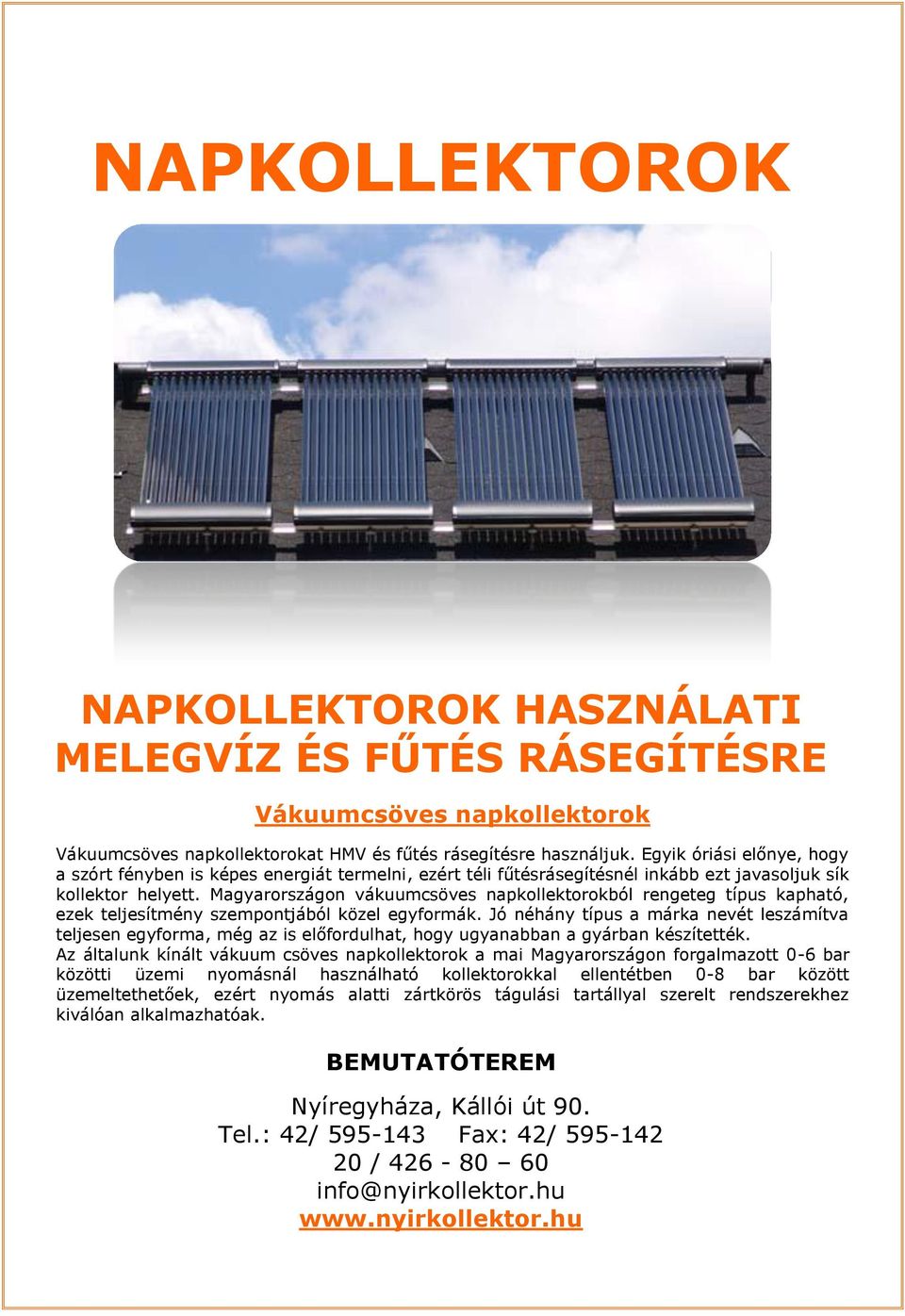

1 NAPKOLLEKTOROK NAPKOLLEKTOROK HASZNÁLATI MELEGVÍZ ÉS FŰTÉS RÁSEGÍTÉSRE Vákuumcsöves napkollektorok Vákuumcsöves napkollektorokat HMV és fűtés rásegítésre használjuk. Egyik óriási előnye, hogy a szórt fényben is képes energiát termelni, ezért téli fűtésrásegítésnél inkább ezt javasoljuk sík kollektor helyett. Magyarországon vákuumcsöves napkollektorokból rengeteg típus kapható, ezek teljesítmény szempontjából közel egyformák. Jó néhány típus a márka nevét leszámítva teljesen egyforma, még az is előfordulhat, hogy ugyanabban a gyárban készítették. Az általunk kínált vákuum csöves napkollektorok a mai Magyarországon forgalmazott 0-6 bar közötti üzemi nyomásnál használható kollektorokkal ellentétben 0-8 bar között üzemeltethetőek, ezért nyomás alatti zártkörös tágulási tartállyal szerelt rendszerekhez kiválóan alkalmazhatóak. BEMUTATÓTEREM Nyíregyháza, Kállói út 90. Tel.: 42/ Fax: 42/ / info@nyirkollektor.hu

2 Vákuumcsöves napkollektorok Telepítési technológia többféle is létezik, vannak akik az ún. drain back rendszerben kivitelezik a solar rendszert. Kollektoraink műszaki adottságait tekintve kiválóan alkalmazhatóak így is bár ez a technológia nem mindenhol alkalmazható és az eredményességéről is megoszlanak a szakmai nézetek. Előnyei, hátrányai vitatottak. A napkollektoroknál használt anyagok szempontjából fontos a korrózió elleni védelem. Kollektoraink csővezetéke nagy tisztaságú rézből, a csövek üvegből, a gyűjtő burkolata alumínium vagy rozsdamentes anyag, a tartószerkezet minden esetben rozsdamentes acélból készült. Drain back rendszernél, ha vízzel van feltöltve a rendszer, számolni kell a vízkő okozta problémákkal, illetve a fagyveszéllyel. Gondoskodni kell a megelőzésről, megelőzendő a napkollektor túlzott felmelegedése. Fagyálló használatánál meg kell gátolni a túlmelegedést, mert a fagyálló többszöri forrás után savasodik. Kollektoraink soros ill. párhuzamos kapcsolásával különböző méretű teljesítményű napkollektor mezők alakíthatóak ki, egy egyszerű 20 csöves kollektoros melegvíz rendszertől a nagy felületű szállodák, társasházak melegvíz illetve fűtésrásegítésére alkalmas rendszerekig. A kollektorokban nagyon kis mennyiségű folyadék kering: egy 4,4 nm felületű 30 csöves kollektorban 1 liter, amit keringető szivattyúval csőrendszeren keresztül juttatunk a tárolóba (a mai népszerű nevén: puffer tárolóba). Ha a kollektorban magasabb a hőmérséklet, mint a tárolóban, vezérlésünk bekapcsolja a szivattyút. A vákuumcső egy vastag és egy vékonyabb üvegcsőből áll. A vákuum cső átmérője 58mm és 1800mm hosszú. Vannak ettől eltérő típusok /pl.47 x 1500 cső/, ami leadott teljesítményét tekintve nem annyira praktikus. Közel hasonló ára és jóval kisebb teljesítménye miatt nem igazán terjedt el hazánkban. A 70 mm átmérővel rendelkező mm hosszú heat pipe csövek jóval drágább típusok, teljesítményben lényegesen jobbak viszont megtérülés szempontjából az as modelleket ajánljuk. A vákuum cső anyagának, formájának, beépítésének köszönhetően ellenáll akár 25mm jégesőnek is. A külső cső átlátszó, a belső cső fény és hő elnyerő bevonattal készült. Mindkét cső borszilikát. A két cső között megfelelő technológiával elvonták a benne található levegőt, ezzel a vákuummal télen-nyáron, függetlenül a külső hőmérséklettől a csövekben található heat pipe kiválóan hasznosítja a Nap sugarait. Ha a vákuum megszűnik, a cső alján lévő fényes ezüstszínű bárium réteg kifehéredik. Ezeknek a csöveknek a cseréje nem igényel gépészeti beavatkozást, a csövek egyenként házilag is könnyedén cserélhetőek. Tartókeret: Alap tartókeret ferdetetőre való szerelésre alkalmas, de rendelkezésre áll állvány szerkezet is, amivel lapos tetőre is felszerelhető. CF-TZ Napkollektor A vákuumcsöves kollektorok legújabb generációja a CF-TZ sorozat. A hagyományos külső ellenére egy óriási teljesítménnyel rendelkező kollektort kaptunk alig emelkedett áron. A vákuumcsövekben található Heat pipe lényegesen vastagabb kialakítása folytán, és a gyűjtő fejegység átalakításával a teljesítmény lényegesen megnőtt. Átfolyási sebessége 0,1 liter/perc/csőről 0,15 liter/perc/csőre változott, hatásfoka> 92%.

3 Kollektor műszaki adatok CF-TZ CF-TZ Méret 1760mm x 2000mm 2560mm x 2000mm Súly 72 kg 110 kg Absorber felület 1,6 m² 2,45 m² Teljes felület 3,5 m² 5,1 m² Gyűjtő anyaga Alumínium Alumínium Keret anyaga (1,5mm) Rozsdamentes acél Rozsdamentes acél Hővezető anyaga Réz Réz Szigetelés anyaga Kőzetgyapot Kőzetgyapot Max. Üzemi nyomás 8 bar 8 bar Optimális átfolyási sebesség 0,15 l/perc/vákuumcső 0,15 l/perc/vákuumcső Folyadék űrtartalom 2 L 3 L Max. stagnálási hőmérséklet 245 C 245 C Cső anyaga borossilicate Glass 3.3 borossilicate Glass 3.3 Absorber típusa ALN/AIN-SS/CU üvegen ALN/AIN-SS/CU üvegen Hőhordozó folyadék Víz / Gliycol Víz / Gliycol Melegvíz termelés / T=45 C, 17MJ/m 3 /nap/ (L) 200 L 300 L Síkkollektor Az Unióban széles körben alkalmazott CFSR-SP, síkkollektor sorozat a legjobb minősítést kapta az MNNSZ (Magyar Napkollektor-Napelem Szövetség) ajánlásával. Prizma antireflexiós nagy tisztaságú üveggel borított síkkollektor. Alacsony vastartalmú, több mint 91%-os optikai hatásfokkal rendelkező üveg borításának, nagy teljesítményének, valamint széles választékú telepíthetőségének köszönhetően a mai legkeresettebb kollektorok egyike. Sorba köthető, ferde vagy sík tetőre egyaránt szerelhető. A kollektorban keringő folyadékot az abszorberen (hőelnyelő lemez) keresztül besugárzó napsugarak melegítik fel és ez az abszorber alakítja át a napenergiát hőenergiává. Modern ultrahang hegesztőrendszerben gyártják az egységes sík abszorber lemezeket. Az összefüggő felület, ellentétben a szeletekből összetett felülettel, jobb hőszigetelést biztosít. A zárt alumínium burkolat körkörös szigetelése minimális hő veszteséget eredményez. CFSR-200 SP SÍKKOLLEKTOR Külső méretek (mm) 980x2330x x2176x90 Bruttó felület 2,1 m2 2,57 m2 Abszorber felület 1,87 m2 2,32 m2 Nettó tömeg 31 kg 38 kg Abszorber Réz lemez Réz lemez Bevonat Szelektív típusú Szelektív típusú Abszorpciós tényező 95 %-os 95 %-os Kibocsátási tényező 5 % 5 % Legnagyobb üzemi nyomás 6 Bar 6 Bar Nyomáspróba 9 Bar 9 Bar Legnagyobb üzemi hőmérséklet 160 С CFSR-200 SP SÍKKOLLEKTOR 160 С Pozíció szög Hőt szállító folyadék PG: H2O (30:70) PG: H2O (30:70) Folyadék tartalom 1,4 l 1,7 l Csőszerelés típusok 22 mm 22 mm Kollektor hatásfok 77 % 77 % Hőveszteség tényező a1 3,05 W/m2K 3,06 W/m2K

4 CFSR-200 SP SÍKKOLLEKTOR Hőveszteség tényező a2 0,0074 W/m2K2 0,0073 W/m2K2 Keret Alumínium Alumínium Cover alacsony vas edzett üveg 3,2 mm-es prizma CFSR-200 SP SÍKKOLLEKTOR 4 mm-es prizma Kollektor hőszigetelés Ásványgyapot Ásványgyapot Hegesztés típusa Ultrahangos Ultrahangos Deltasol AX RESOL vezérlések A Deltasol AX vezérlő kijelző nélküli, egy szivattyú kapcsolására elegendő. Főleg használati melegvíz készítő rendszerekhez használható és minden olyan esetben ahol hőmérséklet különbség funkcióra vagy termosztát funkcióra van szükség. Az AX egy DT átkapcsoló, ami tartalmaz egy termosztát funkciót. Deltasol BS Plus A Deltasol BS Plus grafikusan megjelenített, fix sémákat tartalmaz, amelyek alkalmazhatók az aktuális rendszerre. A "BS Plus" tökéletesen alkalmas egy és két tárolós rendszerekhez, fűtés rásegítésre és használati melegvíz előállításához. Leginkább az utóbbihoz javasoljuk. A Deltasol BS Plus vezérlés 4 db hőmérséklet érzékelő bemenetet, 2 szabályozható relé kimenet vezérlésére alkalmas. Deltasol E Ház: Műanyag, PC ABS és PMMA Védettség: IP 20 Méretek: Ø 130 mm, mélység 45 mm Bemenetek: 2, Pt 1000 érzékelőhöz Kimenetek: 1 standard relé Kijelző: 1 kontroll-lámpa Tápfeszültség: 230 VAC Max. kapcs áram: 4:00 de. Környezeti hőmérséklet: 0 40 C Ház: Műanyag, PC-ABS és PMMA Védettség: IP 20 / DIN Környezeti hőmérséklet: 0 40 C Méret: 172 x 110 x 49 mm Kijelző: Bemenetek Kimenetek: Tápfeszültség: V~ LCD rendszer monitor, 2 színű LED 4 hőmérséklet érzékelő Pt félvezető relé A Deltasol E szabadon konfigurálható, bármely rendszer levezérlésére alkalmas, egyéni igényeknek megfelelően állítható hőmérséklet különbség szabályozóval. Az "E" karakteres kijelzéssel rendelkezik.. 8 db hőmérsékletérzékelő bemenet, valamint 7 relé kimenet vezérlésére alkalmas. Ház: Műanyag, PC-ABS és PMMA Védettség: IP 20 / DIN Környezeti hőmérséklet: 0 40 C Méret: 172 x 110 x 49 mm Kijelző: LCD rendszer monitor, 2 színű LED Bemenetek 10 hőmérséklet érzékelő Pt1000 Kimenetek: 3 relé 3 félvezető relé 1 potenciálmentes Tápfeszültség: V~

5 Deltasol M vezérlés A Deltasol "M" szabadon konfigurálható, bármely rendszer levezérlésére alkalmas. Hasonlóan az "E" típushoz az "M" vezérlés is egyéni igényeknek megfelelően állítható hőmérséklet szabályozóval rendelkezik. 12 db hőmérsékletérzékelő bemenet, valamint 9 relé kimenet vezérlésére alkalmas. Szimpla szolár állomás Solár szivattyú állomások Az 1 utas szolár állomás 3/4"-os és 1"-os csatlakozású (180mm) szolár keringető szivattyúval szerelt, gyárilag összeszerelt és tesztelt. Felépítése: Visszatérő kör - átfolyásmérő leválasztható feltöltő és leeresztő szeleppel - szolár keringető szivattyú "press-kábel" csatlakozással - karimás 3 utas golyóscsap (DN20) visszacsapó szeleppel (45º-ban kézzel elfordítva zárható), 0 ºC-120 ºC közötti méréshatárral rendelkező hőmérővel (kék) - biztonsági szelep (6 bar), nyomásmérő (Ø50mm 0-10 bar), 3/4"-es külső csatlakozó a tágulási tartályhoz. Közép távolság 125mm. EPP szigetelő doboz (Méretek: 155x425x150) A hátlap speciális kialakítása gyors és egyszerű szerelést tesz lehetővé falra vagy akár szolár tartály szigetelésére. PN10. Állandó hőmérséklet 120ºC (rövid ideig alkalmazható hőmérséklet (20mp) 160ºC) Külső csatlakozások: 3/4"-es külső vagy 1"-es külső menet. A szimpla S1 szolár állomás rendelhető fordított (balos) változatban is. Dupla szolár állomás Ház: Műanyag, PC-ABS és PMMA Védettség: IP 20 / DIN Környezeti hőmérséklet: 0 40 C Méret: 172 x 110 x 49 mm Bemenetek 12 hőmérséklet érzékelő Pt1000 Kimenetek: 4 relé 4 félvezető relé 1 potenciálmentes Tápfeszültség: V~ A 2 utas szolár állomás 1"-os és 3/4"-os csatlakozású (180mm) szolár keringető szivattyúval, kézi légtelenítővel szerelt, gyárilag összeszerelt és tesztelt. Felépítése: Visszatérő kör: - átfolyásmérő leválasztható feltöltő és leeresztő szeleppel - szolár keringető szivattyú "MOLEX" csatlakozással - karimás 3 utas golyóscsap (DN20) visszacsapó szeleppel (45º-ban kézzel elfordítva zárható), 0 ºC-120 ºC közötti méréshatárral rendelkező hőmérővel (kék) - biztonsági szelep (6 bar), nyomásmérő (Ø50mm 0-10 bar), 3/4"-es külső csatlakozó a tágulási tartályhoz. Előremenő kör (Supply) részei: - karimás 3 utas golyóscsap (DN20) visszacsapó szeleppel (45º-ban kézzel elfordítva zárható), 0 ºC-120 ºC közötti méréshatárral rendelkező hőmérővel (piros) - speciálisan kialakított kézi légtelenítő - átkötő cső csatlakozással

6 Közép távolság 125mm. EPP szigetelő doboz (Méretek: 277x425x150) A hátlap speciális kialakítása gyors és egyszerű szerelést tesz lehetővé falra vagy akár szolár tartály szigetelésére. PN10. Állandó hőmérséklet 120ºC (rövid ideig alkalmazható hőmérséklet (20mp) 160ºC) Külső csatlakozások: 3/4"-es külső vagy 1"-es külső menet. Solar 2 hőcserélős HMV tároló Műszaki adatok: CFSR TS WW 200/ 300/ 500-as 2 hőcserélős HMV tároló Általános adatok: - zománcozott acél víztartály - anód védelem - mechanikus hőmérsékletszabályozó - 50 mm vastag CFC mentes poliuretán biztosítja a minimális hő veszteséget és az energiatakarékos működést - cirkuláció csatlakozás - hőmérséklet érzékelő hüvely - a karima leszerelhetősége megkönnyíti a vízmelegítő tisztítását és karbantartását - biztonsági szelep - fűtőbetét csatlakoztatható Térfogat 200 L 300 L 500 L Tartály Zománcozott acél Névleges feszültség 230V/50Hz 230V/50Hz 230V/50Hz Névleges teljesítmény 3000 W 3000 W 3000 W Üzemi nyomás a tartályban 0.8 MPa 0.8 MPa 0.8 MPa Üzemi nyomás a hőcserélőben 0.6 MPa 0.6 MPa 0.6 MPa Hőcserélő felület S m² 1.21 m² 2.25 m² Hőcserélő felület S m² m² 1.06 m² Hőcserélő teljesítmény S1 4.6 l 7.4 l 13.7 l Hőcserélő teljesítmény S2 3.3 l 5.2 l 6.4 l Folyamatos térfogatáram HMV-on ΔT35 C (S1) * 60-80/70-90 C Folyamatos térfogatáram HMV-on ΔT35 C (S2) * 60-80/70-90 C 558/648 l/h 792/1092 l/h 1500/1795 l/h 318/468 l/h 594/785 l/h 785/1002 l/h Energia felvétel folyamatos üzemben *60-80/70-90 C S1 23/30 kw 34/46 kw 61/73 kw Energia felvétel folyamatos üzemben *60-80/70-90 C S2 13/20 kw 25/33 kw 35/47 kw Felfűtési idő 15 C 65 C 39 perc 40 perc 42 perc Hő veszteség ΔT45K 2.5 kwh/24h 2.7kWh/24h 2.9kWh/24h A vízvételezés maximális mennyisége 45 C (** C) a bojler kikapcsolt állapotában S1 A vízvételezés maximális mennyisége 45 C (** C) a bojler kikapcsolt állapotában S2 225 L 302 L 510 L 111 L 151 L 250 L Maximális működési hőmérséklet 95 T C 95 T C 95 T C Ez a 2,5 bar előnyomás lehetővé tesz egy 3,5 bar rendszernyomást. Szolár rendszereknél a hagyományos fűtési rendszerekkel ellentétben, ahol a vízmennyiség 5%-ával számolnak a tágulási tartály méretezésénél, tapasztalatok alapján célszerű a teljes folyadéknak lehetőséget adni a tágulásra. Szolár tágulási tartályok jellemzői: - bar nyomásállóság - ellenáll a magas hőmérsékletnek - butil membrán

7 SZERELÉSI ANYAGOK Bordáscső Előszigetelt napkollektor vezetékek 2 a 2-ben Párban szigetelve, de külön is választható. Tartalmazza a kollektorhoz szükséges szenzor vezetékét is. DN 16, DN 20 méretben. Anyaga Cellaszerkezet Hőmérsékleti határérték Hővezetési tényező Éghetőségi besorolása Füstfejlesztés Égve csepegés Termékkínálat Vegyi összetétel Szerelhetőség kültérben EPDM szintetikus kaucsuk "Superfine" zárt mikrocellás szerkezet C (1/2 óráig +175C)?0 C=0,038 (W/m*K) a DIN EN ISO 8497 szerint "E-közepesen éghető" a DIN EN szerint "s3-közepesen füstfejlesztő" "d0-égve nem csepegő" Előszigetelt dupla rozsdamentes bordázott acélcső VA 1,4404/AISI 316L vagy rézcső, UV álló, EPDM szintetikus kaucsuk csőhéjakkal, elektromos szállal és szerelési tartozékokkal halogénanyag mentes UV álló Roppantógyűrűs fittingek Solar töltőpumpa Szeretnénk felhívni a figyelmet a tetőn végzett kényelmetlen munka idejének lerövidítésére illetve biztonságossá tételére. Csak két villáskulcs és a roppantógyűrűs fittingekkel percek alatt végezhetünk a tetőn való hosszas kellemetlen munkával. A roppantógyűrűs tolózárakkal, ha szükséges utólag is könnyedén beépíthetünk egy-két elzárási lehetőséget. És a későbbi szétolvadt csapok helyett itt ajánlanánk a még 150C on 9 bar nyomáson is tökéletesen záródó golyóscsapokat. MOBIL SOLAR TÖLTŐPUMPA Töltőállomást szolár rendszerek karbantartásakor, üzembe helyezésekor és tisztításakor használunk. A töltőállomás a következő elemekből áll: - Műanyag kerekeken guruló rozsdamentes acélból készült váz. Külön pumpafedél és csőakasztó. - Tartós és hatékony pumpa, kapcsolóval - 30 literes polietilén tartály beszívást elősegítő kialakítással, visszacsapó szeleppel - Átlátszó tömlő, ami lehetővé teszi a vizuális ellenőrzést - Golyóscsap az átlátszó tömlőn

8 Mobil solar töltő állomás CFSR-SX1140 Mérete: 1000x430x470 (mm) Folyadék tartály mérete: 30 l Maximális hőmérséklet 60 C Csatlakozások 3/4" Leeresztő csap csatlakozás 1/2" Szivattyú teljesítmény 1000W/230V Emelőmagasság 43 m Töltési sebesség 5-43 l/perc KÉZI SOLAR TÖLTŐPUMPA Honeywell zónaszelepek Nincs szükség a kivitelező segítségére, napkollektor rendszerünket bármikor saját kezűleg karbantarthatjuk. - kézi töltő és befecskendező pumpa visszacsapó szeleppel szolár rendszerek nyomásnöveléséhez és újratöltéséhez - 1/2 " O gyűrűs önzáró OT, 15 mm csatlakozás - teljesítménye 21 / perc - max. nyomás: 4,5 Bar A motoros váltószelepek alkalmazhatók például többzónás napkollektoros rendszerekben, ahol az egyes zónák fűtése közötti automatikus átváltást valósítják meg. A VC típusú váltószelepek szerkezetileg két részből állnak: a szeleptestből és a működtető motorból. Szeleptestből létezik egyutas (kétjáratú) és kétutas (háromjáratú) kivitel. A különböző működtető motorok bármelyik szeleptestre rátehetők az egyszerű, bajonettzáras rögzítésnek köszönhetően. Egyutas szeleptestek (zónaszelep) VC/1-3/4" egyutas kivitel, 3/4", Kv=5,3 VC/1-1" egyutas kivitel, 1", Kv=6,0 Háromjáratú szeleptestek (irányváltásra) VC/2-3/4" háromjáratú kivitel, 3/4", Kv=6,9 VC/2-1" háromjáratú, 1", Kv=7,7

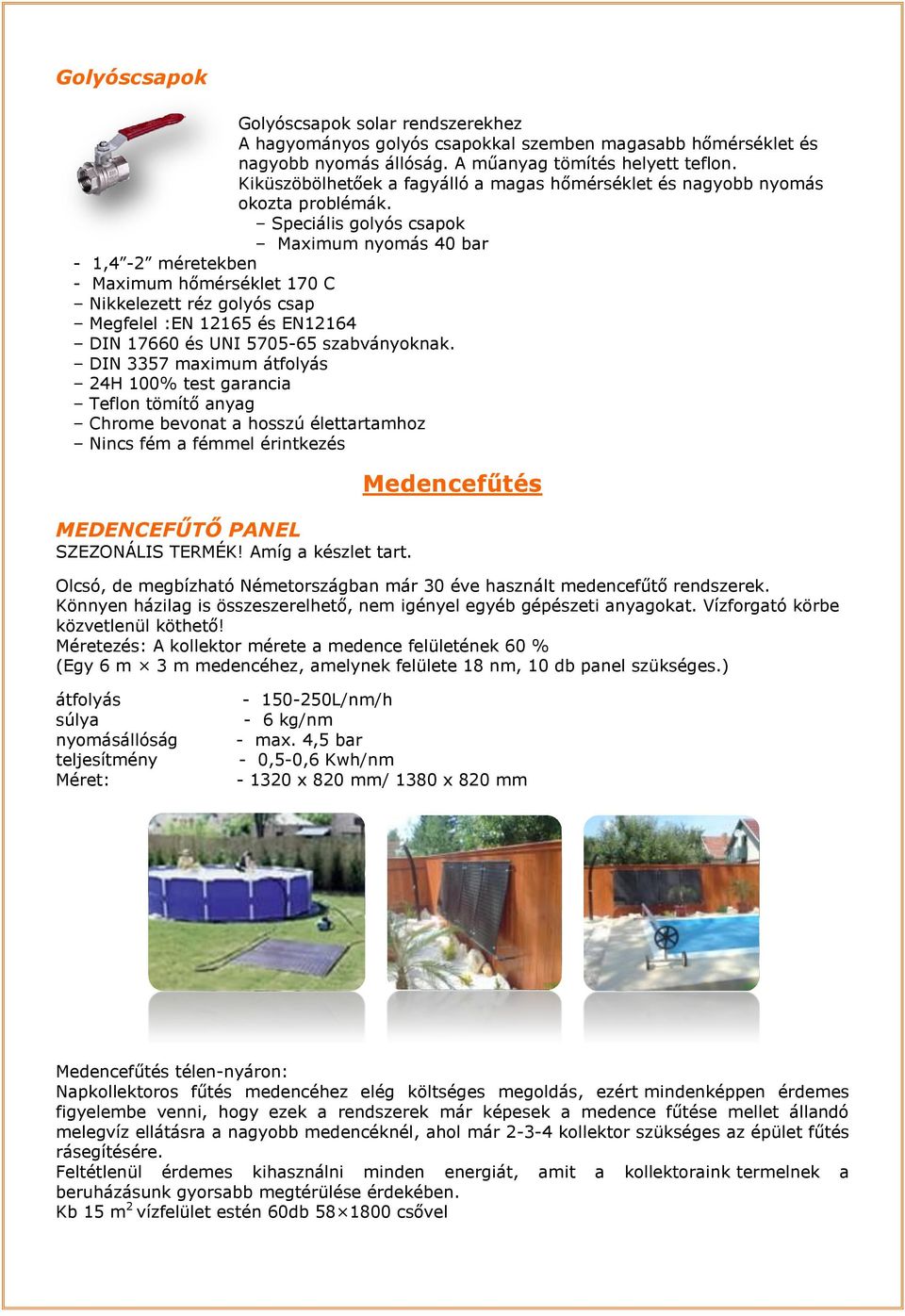

9 Golyóscsapok Golyóscsapok solar rendszerekhez A hagyományos golyós csapokkal szemben magasabb hőmérséklet és nagyobb nyomás állóság. A műanyag tömítés helyett teflon. Kiküszöbölhetőek a fagyálló a magas hőmérséklet és nagyobb nyomás okozta problémák. Speciális golyós csapok Maximum nyomás 40 bar - 1,4-2 méretekben - Maximum hőmérséklet 170 C Nikkelezett réz golyós csap Megfelel :EN és EN12164 DIN és UNI szabványoknak. DIN 3357 maximum átfolyás 24H 100% test garancia Teflon tömítő anyag Chrome bevonat a hosszú élettartamhoz Nincs fém a fémmel érintkezés MEDENCEFŰTŐ PANEL SZEZONÁLIS TERMÉK! Amíg a készlet tart. Medencefűtés Olcsó, de megbízható Németországban már 30 éve használt medencefűtő rendszerek. Könnyen házilag is összeszerelhető, nem igényel egyéb gépészeti anyagokat. Vízforgató körbe közvetlenül köthető! Méretezés: A kollektor mérete a medence felületének 60 % (Egy 6 m 3 m medencéhez, amelynek felülete 18 nm, 10 db panel szükséges.) átfolyás súlya nyomásállóság teljesítmény Méret: L/nm/h - 6 kg/nm - max. 4,5 bar - 0,5-0,6 Kwh/nm x 820 mm/ 1380 x 820 mm Medencefűtés télen-nyáron: Napkollektoros fűtés medencéhez elég költséges megoldás, ezért mindenképpen érdemes figyelembe venni, hogy ezek a rendszerek már képesek a medence fűtése mellet állandó melegvíz ellátásra a nagyobb medencéknél, ahol már kollektor szükséges az épület fűtés rásegítésére. Feltétlenül érdemes kihasználni minden energiát, amit a kollektoraink termelnek a beruházásunk gyorsabb megtérülése érdekében. Kb 15 m 2 vízfelület estén 60db csővel

10

11 ÁRLISTA (Az árak tartalmazzák az ÁFÁ-t) CFSR sorozat / Vákumcsöves napkollektorok 58 x 1800 mm csövekkel (ferdetetős tartószerkezettel együtt) Cső átmérő (mm) Cső hossz Kollektor méret Kollektor felület CFSR (10 db cső) mm 900*2000 mm 1,46 m² Ft CFSR (15 db cső) mm 1300*2000 mm 2,2 m² Ft CFSR (20 db cső) mm 1750*2000 mm 2,92 m² Ft CFSR (24 db cső) mm 2100*2000 mm 3,5 m² Ft CFSR (30 db cső) mm 2550*2000 mm 4,4 m² Ft CFTZ sorozat / Vákumcsöves napkollektorok 58 x 1800 mm csövekkel (ferdetetős tartószerkezettel együtt) Cső átmérő (mm) Cső hossz Cső db CFTZ mm 20 db Ft CFTZ mm 30 db Ft Állvány lapos tetőre - csak HEAT PIPE kollektorhoz való ferde tetős kerettel együtt összeszerelhető CFSR-t-1800/20/ modell Ft CFSR-t-1800/30/ modell Ft Solar csövek CFSR mm 1800 mm vákuumcső Ft CFSR mm 1800 mm komplett, abszorberrel Ft CFSR TZ 58 mm 1800 mm TZ komplett, abszorberrel Ft CFSR mm 1700 mm komplett, abszorberrel Ft SP Síkkollektorok (laposteős tartószerkezettel együtt) Típus Méret Űrtartalom Abszorber felület CFSR-200SP 1749x1148x80mm 1,8 l 1,85 nm Ft CFSR-250SP 2178x1148x80mm 2,1 l 2,32 nm Ft RESOL vezérlések (tartalmazzák a hőmérséklet érzékelőket) DeltaSol AX Hőmérséklet különbség szabályzó Ft DeltaSol BS Plus Vezérlés 2 motoros kimenet Ft DeltaSol E Vezérlés szabadon konfigurálható hidraulika séma Ft DeltaSol M Vezérlés szabadon konfigurálható hidraulika séma Ft DeltaSol BX Full 4 hőmérséklet érzékelő Ft DeltaSol BX Plus 8 hőmérséklet érzékelő Ft DeltaSol BX L Full 5 hőmérséklet érzékelő Ft DeltaSol MX Full 12 hőmérséklet érzékelő Ft Solar állomás vezérlés nélkül működési nyomás szivattyú csatlakozás Solar állomás szimpla max. 6 bar Wilo 15/6 Rp 3/4 vagy Rp Ft Solar állomás dupla max. 6 bar Wilo 15/6 Rp 3/4 vagy Rp Ft WW solár tároló, álló, indirekt fűtésű két hőcserélős vízmelegítő. Max: 10 bar Űrtartalom Méretek (mm) Csatlakozás CFSR-TS-WW lit 1320x650 Rr 1/2-3/ / Ft CFSR-TS-WW lit 1540x650 Rr 1/2-3/ / Ft CFSR-TS-WW lit 1830x750 Rr 1/2-3/ / Ft CFSR-TS-WW lit 2090x1000 Rr 1/2-3/ / Ft CFSR-TS-WW lit 2150x1050 Rr 1/2-3/ / Ft

12 Keringető szivattyúk Wilo Star RS 15/ Ft Wilo Star ST 20/ Ft Tágulási tartályok solar-plus fix butilmembrános 18 literes zárt tágulási tartály 3/4" Ft 25 literes zárt tágulási tartály 3/4" Ft 35 literes zárt tágulási tartály 3/4" Ft 50 literes zárt tágulási tartály 3/4" Ft 80 literes zárt tágulási tartály 3/4" Ft 105 literes zárt tágulási tartály 3/4" Ft 25 literes zárt tágulási tartály fűtéshez 3/4" Ft 50 literes zárt tágulási tartály fűtéshez 3/4" Ft SZERELÉSI ANYAGOK Flexibilis inox cső Ø 16 mm-es szigetelt dupla flexibilis inox cső 10 m Ø 20 mm-es szigetelt dupla flexibilis inox cső 10 m Ø 16 mm-es szigetelt szimpla flexibilis inox cső 25 m Ø 20 mm-es szigetelt szimpla flexibilis inox cső 25 m Ø 16 mm-es flexibilis inox cső szigetelés nélkül (méretre vágva Ft/m) Ø 20 mm-es flexibilis inox cső szigetelés nélkül (méretre vágva Ft/m) Fagyálló folyadék kollektorokhoz Ft Ft Ft Ft 760 Ft Ft 10 liter monopropilénglikol fagyálló folyadék (-68C) Ft Szennyeződés, korrózió elleni 25 liter monopropilénglikol fagyálló folyadék (-25C) Ft Roppantó gyűrűs fittingek Roppantó gyűrűs egyenes toldó Ft Roppantó gyűrűs T-idom 900 Ft 22 mm Roppantó gyűrűs 90ºcsatlakozó Ft 22 mm Roppantó gyűrűs 90 o csatlakozó 22-3/4" 900 Ft 22 mm Roppantó fitting-g 1" Ft 22 mm Roppantó fitting-g 3/4" Ft Automata légtelenítő CFSR-AL Automata légtelenítő solar max 180 Solar buborékleválasztó Ft Max Típus Csatlakozás Anyaga hőmérséklet CFSR C 22-es roppantós Réz Ft Zónaszelepek VC-A egyutas szelep motor nélkül 3/4" VC-A egyutas szelep motor nélkül 1" VC-M 3 járatú szelep motor nélkül 3/4" VC-M 3 járatú szelep motor nélkül 1" Honeywell motorok zónaszelepekhez VC 4013 végállás kapcsoló nélküli motor VC 4613 motor végállás kapcsolóval Medence fűtési panel Átfolyás Nyomásállóság Teljesítmény Ft Ft Ft Ft Ft Ft CFSR-MP-MFP0/1/ l/m2/h 4,5 bar 0,5-0,6 kwh/m Ft Acél bilincs 25x3x63 mm Acél bilincs 38x5x62 mm Ft Ft
