1 Termékmozgatás Görgős szállítópályák Tárcsás szállítópályák Flexibilis szállítópályák Hevederes szállítópályák Szállítópálya ívek Controllerek Függőleges mozgatás Forgóasztalok Pusherek Kiegészítők

2 Termékmozgatás Tartalom Szállítópálya részegységek Görgők Ø 28 mm alumínium görgők Oldal 1 Kopásálló és csapágyazott alumínium görgő. Műanyag görgők Ø 48 mm Oldal 2 Kopásálló, csapágyazott, műanyag görgő hajtatlan szállítópályához. Műanyag görgők Ø 48 mm hornyokkal Oldal 3 Kopásálló, csapágyazott műanyag görgő hajtott szállítópályához. Műanyag görgők Ø 48 mm, megerősített golyós csapágyazással Megnövelt kopásállóságú, csapágyazott műanyag görgő hajtatlan szállítópályához. Műanyag görgők Ø 48 mm, megerősített golyós csapágyazással, egyoldalon hornyokkal Megnövelt kopásállóságú, csapágyazott műanyag görgő hajtott görgős szállítópályához. Acél görgők Ø 48 mm, megerősített golyós csapágyazással Megnövelt kopásállóságú, csapágyazott acélgörgő hajtatlan szállítópályához. Acél görgők Ø 48 mm, megerősített golyós csapágyazással, egyoldalon hornyolt Megnövelt kopásállóságú, csapágyazott acélgörgő hajtott szállítópályához. Oldal 4 Oldal 5 Oldal 6 Oldal 7 Három részre osztott műanyag görgő, Ø 48 mm Fix szállítópálya ívekhez. Oldal 8 Tárcsás görgők Tárcsás görgők, Ø 48 mm es egyenes szállítópályákhoz Normál tárcsaosztás. Oldal 9 Tárcsás görgők, Ø 48 mm es egyenes szállítópályákhoz Sűrített tárcsaosztás. Tárcsás görgők, Ø 48 mm es flexibilis szállítópályákhoz Normál tárcsaosztás. Oldal 10 Oldal 11 Tel: Fax: E mail: info@socosystem.hu Web:

3 Tartalom Tárcsás görgők, Ø 48 mm es flexibilis szállítópályákhoz Sűrített tárcsaosztás. Oldal 12 Tárcsás görgők, Ø 48 mm es fix szállítópálya ívekhez Normál tárcsaosztás. Oldal 13 Tárcsás görgők, Ø 48 mm es fix szállítópálya ívekhez Sűrített tárcsaosztás. Oldal 14 Tárcsa, Ø 48 Oldal 14 Golyós asztal Aszimmetrikus golyós asztal nagyméretű termékekhez Oldal 15 Szimmetrikus golyós asztal kisméretű termékekhez Oldal 16 Munkaasztal Laminált műanyag asztallap Oldal 17 Szállítópálya vázba építhető műanyag asztallap. Rozsdamentes asztallap Oldal 17 Szállítópálya vázba építhető rozsdamentes asztallap. Szállítópálya lábak Szállítópálya lábak tárcsás és görgős szállítópályákhoz SOCO SYSTEM szállítópálya vázakra közvetlenül csatlakoztatható. Oldal 18 Lábak fix szállítópálya ívekhez Oldal 20 SOCO SYSTEM fix szállítópálya ív vázára közvetlenül csatlakoztatható. Tel: Fax: E mail: info@socosystem.hu Web:

4 Tartalom Lábak hajtott szállítópályákhoz Oldal 22 SOCO SYSTEM hajtott szállítópálya vázhoz közvetlenül csatlakoztatható. Lábak hajtott szállítópálya ívekhez Oldal 24 SOCO SYSTEM hajtott szállítópálya ív vázához közvetlenül csatlakoztatható. Lábak dupla szállítópályákhoz Oldal 26 Lábak tripla szállítópályákhoz Oldal 27 Három közvetlenül egymás mellé illesztett szállítópálya esetén használható. Lábak kétszintes szállítópályákhoz Oldal 28 Lábak háromszintes szállítópályákhoz Oldal 30 Mennyezeti felfüggesztés Oldal 32 Oldalfalra rögzítés Oldal 34 Tel: Fax: E mail: info@socosystem.hu Web:

5 Tartalom Láb szállítópálya billentésére Oldal os lábak Oldal 36 Csomagológépek csatlakozóelemei Csatlakozóelemek Oldal 37 MB csatlakozó C profillal Oldal 37 FM csatlakozó C profillal Oldal 38 FF csatlakozó C profillal Oldal 38 Pályavégi csatlakozó CF csatlakozó Oldal 39 MC csatlakozó Oldal 39 Szállítópályák csatlakozóelemei DH csatlakozó Oldal 40 DL csatlakozó Oldal 40 VL csatlakozó Oldal 41 Tel: Fax: E mail: info@socosystem.hu Web:

6 Tartalom VH csatlakozó Oldal 41 Állítható csatlakozók "A" csatlakozó Oldal 42 AH csatlakozó Oldal 42 "C" csatlakozó Oldal 43 FC csatlakozó Oldal 43 Akasztós csatlakozó X csatlakozó Oldal 43 Csatlakozó elemek különböző szélességű szállítópályákhoz BR100 csatlakozó Oldal 44 BRS100 csatlakozó Oldal 44 BR200 csatlakozó Oldal 45 BRS200 csatlakozó Oldal 45 Tel: Fax: E mail: info@socosystem.hu Web:

7 Tartalom BRV csatlakozó Oldal 45 Különböző szállítópálya elemek Vázak Oldal 46 A váz a legtöbb szállítópálya elem esetén használható; a funkcionalitást az esztétikummal ötvözi. Távtartók Oldal 47 A távtartók vázak összekötésére, merevítéséhez szükséges. Szállítópálya elemek Hajtatlan szállítópályák Hajtatlan szállítópálya Ø 48 mm es műanyag görgőkkel A SOCO SYSTEM könnyen gördülő szállítópályái tökéletes ötvözetét kínálja az időtállóságnak és az elegáns kivitelnek. Oldal 48 Hajtatlan szállítópálya Ø 48 mm es acél görgőkkel Oldal 50 Hajtatlan szállítópálya Ø 28 mm es alumínium görgőkkel Oldal 52 Tárcsás szállítópálya Ø 48 mm es tárcsás görgőkkel, normál görgőosztással Oldal 54 Tárcsás szállítópálya Ø 48 mm es tárcsás görgőkkel, sűrített görgőosztással Oldal 56 Flexibilis szállítópálya Ø 48 mm es tárcsákkal A kívánalmaknak megfelelően könnyen hajlítható szállítópálya. Oldal 58 Tel: Fax: E mail: info@socosystem.hu Web:

8 Tartalom Hajtatlan szállítópálya ívek Szállítópálya ívek Ø 48 mm es tárcsákkal Normál tárcsaosztású, Ø 48 mm. Oldal 59 Szállítópálya ívek Ø 48 mm es tárcsákkal Sűrített tárcsaosztású, Ø 48 mm. Szállítópálya ívek Ø 48 mm es három részre osztott műanyag görgőkkel Oldal 60 Oldal 61 Szállítópálya ívek kúpgörgőkkel Oldal 62 Flexibilis szállítópálya ív Ø 48 mm es tárcsákkal Oldal 63 Hajtott görgős szállítópályák Hajtással rendelkező szállítópályatag hajtott görgős szállítópályához Műanyag görgő, Ø 48 mm Oldal 64 Áthajtott szállítópálya tag hajtott görgős szállítópályához Műanyag görgő, Ø 48 mm Oldal 66 Hajtott szállítópálya ívek 90 os szállítópálya ívek kúpgörgőkkel Oldal 68 A nagy terhelhetőség érdekében két motorral rendelkezik. Hevederes szállítópályák Hevederes szállítópályák görgős alátámasztással Oldal 69 Hevederes szállítópályák csúszólapos alátámasztással Oldal 72 Tel: Fax: E mail: info@socosystem.hu Web:

9 Tartalom Sima felületű heveder hevederes szállítópályákhoz Oldal 75 Érdes felületű heveder hevederes szállítópályákhoz Oldal 78 Három szögben döntött hevederes szállítópályák Olyan termékek mozgatására alkalmas, melyek nem tűrik a hirtelen átbillenést a döntött és a vízszintes pályaszakasz között. Oldal 81 Hevederes szállítópályák fel vagy leadó segédpályával Kíméletes fel és leszállításra használható. Oldal 82 Hevederek fel vagy leadó segédpályás hevederes szállítópályákhoz Oldal 84 Controllerek Controller 1. Oldal 86 A Controller 1. a dobozzáró gép automata beadagolásakor a dobozok szétválasztását biztosítja. Controller 2. Oldal 87 A Controller 2 két különböző sebességű hevederes szállítópálya tag között egy hajtatlan görgős szállítópálya tagot tartalmaz. Csomagoló munkaállomások Szállítópályába építhető munkafelület Oldal 88 Merev műanyag lap a szállítópályába illesztéshez szükséges kiegészítőkkel. Döntött munkafelület Oldal 89 Tel: Fax: E mail: info@socosystem.hu Web:

10 Tartalom Gyűjtőcsomagoló munkaállomás alsó fülbehajtó egységgel F 100 alsó fülbehajtó egység Oldal 90 Jellemzően dobozzáró gépek előtt használatos. F 100 P alsó fülbehajtó egység pneumatikus betolással Jellemzően dobozzáró gépek vagy szállítópályák előtt használatos. Oldal 91 Billenőasztalok Manuális billenő asztal, 22 Oldal 92 Könnyített munkavégzést biztosít doboztöltés közben. Pneumatikus billenő asztal, 20 Oldal 93 Könnyített munkavégzést biztosít doboztöltés közben. Pneumatikus áttoló egység SP 502 áttoló egység Oldal 94 A termék mozgás irányát változtatja. Kapcsolható elemek Forgó asztalok Oldal 95 Egyszerű, költségkímélő megoldás termék várakoztatásra, akkumulálásra. Kiegészítők Ütközők/megakasztók Rögzített ütközők Oldal 97 Manuális ütköző kar Oldal 97 Tel: Fax: E mail: info@socosystem.hu Web:

11 Tartalom Combi plate Oldal 98 Végütköző görgő Oldal 98 BJ típusú változtatható helyű végütköző Oldal 99 BJF típusú érzékelővel szerelt változtatható helyű végütköző Oldal 99 E 10 típusú rögzített végütköző Oldal 100 Mechanikus működtetésű végütköző Oldal 100 A60 típusú pneumatikus stop Oldal 101 BM típusú manuális megakasztó görgő Oldal 102 Alkalmazása görgős szállítópályán a termékek megállításához szükséges. Tel: Fax: E mail: info@socosystem.hu Web:

12 Tartalom BP típusú pneumatikus megakasztó görgő Alkalmazása görgős szállítópályán a termékek megállításához szükséges. Oldal 102 Vezérlés Vészleállító kapcsoló Oldal 103 Elektromos szekrény motorvédelemmel Oldal 103 Termékterelés és termékigazítás Központosító egység Oldal 103 DC típusú doboz szétválasztó egység Oldal 104 FU típusú doboz elosztó egység Oldal 104 Bobby Oldal 105 Fordító tárcsa Oldal 106 Hajtatlan keresztirányú átadó Oldal 106 Tel: Fax: E mail: info@socosystem.hu Web:

13 Tartalom Hajtott keresztirányú átadó Oldal 107 CPO típusú pneumatikus áttoló egység Oldal 107 Mozgó áttoló karral. CP típusú pneumatikus áttoló egység Oldal 108 Rögzített áttoló karral. CP F típusú pneumatikus áttoló egység Mozgó ujjak kal. Oldal 108 Dobozfordító kar Oldal 109 Egyszerű megoldás a hasonló méretű dobozok 90 os elfordítására. Pneumatikus dobozfordító kar Oldal 109 TU típusú dobozforgató kereszt Oldal 110 Mérleg Hajtatlan szállítópályába épített mérleg Oldal 111 Tel: Fax: E mail: info@socosystem.hu Web:

14 Tartalom Hajtott szállítópályába épített mérleg Oldal 111 Pop up" görgők Pop up" görgők, Ø 28 Oldal 112 Pop up" görgők, Ø 48 Oldal 113 Fékező görgők Fékező görgő, 1. típus Oldal 113 Fékező görgő, 2. típus Oldal 114 Végzáró lemezek Végzáró lemezek görgős szállítópályákhoz Oldal 114 Mechanikai végstop lemez flexibilis szállítópályákhoz Oldal 115 Korlátok Korlátok Oldal 116 Állítható korlátok a bevezető oldalon hajlítással. "A" típusú dupla tárcsákkal szerelt korlát Oldal 117 Tel: Fax: E mail: info@socosystem.hu Web:

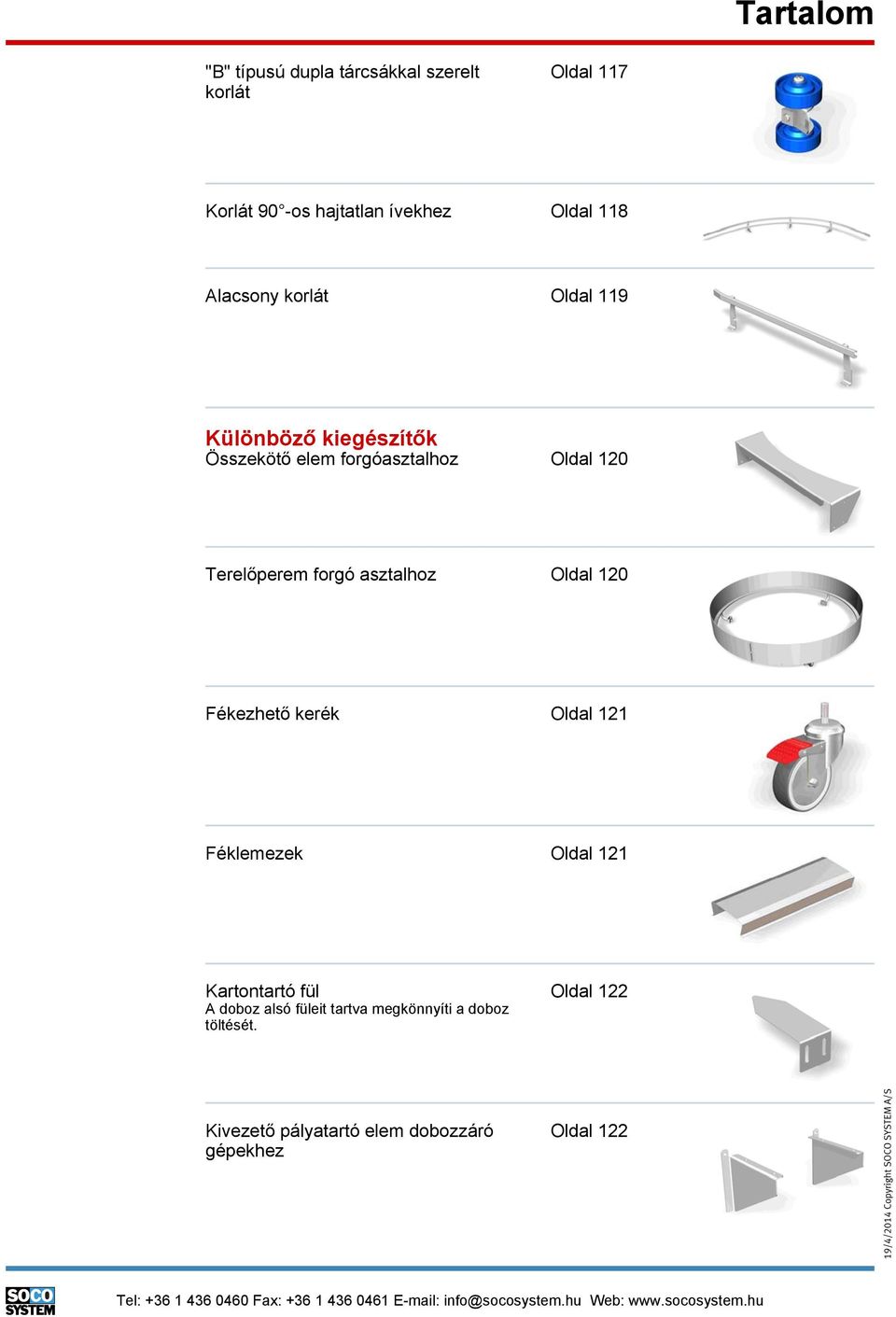

15 Tartalom "B" típusú dupla tárcsákkal szerelt korlát Oldal 117 Korlát 90 os hajtatlan ívekhez Oldal 118 Alacsony korlát Oldal 119 Különböző kiegészítők Összekötő elem forgóasztalhoz Oldal 120 Terelőperem forgó asztalhoz Oldal 120 Fékezhető kerék Oldal 121 Féklemezek Oldal 121 Kartontartó fül Oldal 122 A doboz alsó füleit tartva megkönnyíti a doboz töltését. Kivezető pályatartó elem dobozzáró gépekhez Oldal 122 Tel: Fax: E mail: info@socosystem.hu Web:

16 Tartalom Kivezető pályatartó elem új generáció " dobozzáró gépeihez Oldal 123 Megoldások Inline pálya" Oldal 124 Ergonomikus munkaállomás hatékony munkavégzésre a SOCO SYSTEM dobozzáró gép ki és beadó oldalán. Az inline pálya a dobozzáró gép bevezető oldalán csomagoló munkaállomásként, a dobozzáró gép kivezető oldalán akkumulálásra használható. Bumeráng pálya" Oldal 125 A bumeráng pálya egyszemélyes csomagoló állomásként használható, ahol egy személy ugyanazon a helyszínen végzi a doboz töltését, zárását és raklapra helyezését. Tel: Fax: E mail: info@socosystem.hu Web:

17 Szállítópálya részegységek Görgők Ø 28 mm alumínium görgők Kopásálló és csapágyazott alumínium görgő. Kisméretű vagy éles felületű termékek mozgatására javasolt. Szerszám használata nélkül beépíthető SOCO SYSTEM szállítópálya vázba. Könnyű a görgőket a szállítópályából kivenni és a görgők tengelytávolságát változtatni. Részletezés Csövek Tengelyek Csapágyazás Hossz Terhelhetőség Ø 28 mm anodizált alumínium Ø 8 mm alumínium Rozsdamentes 200, 300, 400, 500 és 600 mm. 10 kg/görgő Hossz Tel: Fax: E mail: info@socosystem.hu Web: 1

18 Szállítópálya részegységek Görgők Műanyag görgők Ø 48 mm Kopásálló, csapágyazott, műanyag görgő hajtatlan szállítópályához. Hossz Részletezés Csövek Csapágyazás Hossz Terhelhetőség Kopásálló műanyag, Ø 48 mm Rozsdamentes csapágygolyók műanyag csapágyházban. 200, 300, 400, 500 és 600 mm. 10 kg/görgő Tel: Fax: E mail: info@socosystem.hu Web: 2

19 Szállítópálya részegységek Görgők Műanyag görgők Ø 48 mm hornyokkal Kopásálló, csapágyazott műanyag görgő hajtott szállítópályához. Szerszám használata nélkül beépíthető SOCO SYSTEM szállítópálya vázba. Hossz Részletezés Csövek Tengelyek Csapágyazás Hossz Terhelhetőség Kopásálló műanyag, Ø 48 mm Alumínium, Ø 8 mm Rozsdamentes csapágygolyók műanyag csapágyházban 200, 300, 400, 500 és 600 mm 10 kg/görgő Tel: Fax: E mail: info@socosystem.hu Web: 3

20 Szállítópálya részegységek Görgők Műanyag görgők Ø 48 mm, megerősített golyós csapágyazással Megnövelt kopásállóságú, csapágyazott műanyag görgő hajtatlan szállítópályához. Nagytömegű termékek mozgatására javasolt. Szerszám használata nélkül beépíthető SOCO SYSTEM szállítópálya vázba. Könnyű a görgőket a szállítópályából kivenni és a görgők tengelytávolságát változtatni. Részletezés Csövek Tengelyek Csapágyazás Hossz Terhelhetőség Kopásálló műanyag, Ø 48 mm Alumínium, Ø 8 mm Acél vagy rozsdamentes acél csapágygolyók acél vagy rozsdamentes acél csapágyházban. 200, 300, 400, 500 és 600 mm. 25 kg/görgő Hossz Standard görgő/ Rozsdamentes görgő/ Tel: Fax: E mail: info@socosystem.hu Web: 4

21 Szállítópálya részegységek Görgők Műanyag görgők Ø 48 mm, megerősített golyós csapágyazással, egyoldalon hornyokkal Megnövelt kopásállóságú, csapágyazott műanyag görgő hajtott görgős szállítópályához. Nagytömegű termékek mozgatására javasolt. Szerszám használata nélkül beépíthető SOCO SYSTEM szállítópálya vázba. Könnyű a görgőket a szállítópályából kivenni és a görgők tengelytávolságát változtatni. Részletezés Csövek Tengelyek Csapágyazás Hossz Terhelhetőség Kopásálló műanyag, Ø 48 mm Alumínium, Ø 8 mm Acél vagy rozsdamentes acél csapágygolyók acél vagy rozsdamentes acél csapágyházban. 200, 300, 400, 500 és 600 mm 25 kg/görgő Doboz méretek Hossz Standard görgő/ Rozsdamentes görgő/ Tel: Fax: E mail: info@socosystem.hu Web: 5

22 Szállítópálya részegységek Görgők Acél görgők Ø 48 mm, megerősített golyós csapágyazással Megnövelt kopásállóságú, csapágyazott acélgörgő hajtatlan szállítópályához. Nagytömegű termékek mozgatására javasolt. Szerszám használata nélkül beépíthető SOCO SYSTEM szállítópálya vázba. Könnyű a görgőket a szállítópályából kivenni és a görgők tengelytávolságát változtatni. Részletezés Csövek Tengelyek Csapágyazás Hossz Terhelhetőség Kopásálló műanyag, Ø 48 mm Alumínium, Ø 8 mm Acél vagy rozsdamentes acél csapágygolyók acél vagy rozsdamentes acél csapágyházban. 200, 300, 400, 500 és 600 mm 25 kg/görgő Hossz Acélgörgő acél csapágyazással/ Rozsdamentes acél görgő acél csapágyazással/ Tel: Fax: E mail: info@socosystem.hu Web: 6

23 Szállítópálya részegységek Görgők Acél görgők Ø 48 mm, megerősített golyós csapágyazással, egyoldalon hornyolt Megnövelt kopásállóságú, csapágyazott acélgörgő hajtott szállítópályához. Nagytömegű termékek mozgatására javasolt. Szerszám használata nélkül beépíthető SOCO SYSTEM szállítópálya vázba. Részletezés Csövek Tengelyek Csapágyazás Hossz Terhelhetőség Kopásálló műanyag, Ø 48 mm Alumínium, Ø 8 mm Acél vagy rozsdamentes acél csapágygolyók acél vagy rozsdamentes acél csapágyházban. 200, 300, 400, 500 és 600 mm 25 kg/görgő Hossz Acélgörgő acél csapágyazással/ Rozsdamentes acél görgő acél csapágyazással/ Tel: Fax: E mail: info@socosystem.hu Web: 7

24 Szállítópálya részegységek Görgők Három részre osztott műanyag görgő, Ø 48 mm Fix szállítópálya ívekhez. Dobozok, műanyag ládák mozgatására használható. Részletezés Csövek Tengelyek Csapágyazás Hossz Terhelhetőség Kopásálló műanyag, Ø 48 mm Acél vagy rozsdamentes acél, Ø 8 mm Rozsdamentes acél csapágygolyók műanyag csapágyházban 300, 400, 500 és 600 mm 10 kg/görgő Hossz Acél tengely/ Rozsdamentes acél tengely/ Tel: Fax: E mail: info@socosystem.hu Web: 8

25 Szállítópálya részegységek Tárcsás görgők Tárcsás görgők, Ø 48 mm es egyenes szállítópályákhoz Normál tárcsaosztás. Könnyű, síkfelületű termékek mozgatására alkalmas. Részletezés Tengelyek Terhelhetőség Tárcsa Acél vagy rozsdamentes acél, Ø 8 mm. 10 kg / tárcsás görgő Kék színű, műanyag tárcsa rozsdamentes acél csapágygolyókkal. Hossz Acél tengely/ Rozsdamentes acél tengely/ Tel: Fax: E mail: info@socosystem.hu Web: 9

26 Szállítópálya részegységek Tárcsás görgők Tárcsás görgők, Ø 48 mm es egyenes szállítópályákhoz Sűrített tárcsaosztás. Kicsi és könnyű, síkfelületű termékek mozgatására alkalmas. Tengelyek Terhelhetőség Tárcsa Könnyű, síkfelületű termékek mozgatására alkalmas. 10 kg / tárcsás görgő Kék színű, műanyag tárcsa rozsdamentes acél csapágygolyókkal. Hossz Acél tengely/ Rozsdamentes acél tengely/ Tel: Fax: E mail: info@socosystem.hu Web: 10

27 Szállítópálya részegységek Tárcsás görgők Tárcsás görgők, Ø 48 mm es flexibilis szállítópályákhoz Normál tárcsaosztás. Könnyű, síkfelületű termékek mozgatására alkalmas. Részletezés Tengelyek Terhelhetőség Tárcsa Acél vagy rozsdamentes acél, Ø 8 mm 10 kg / tárcsás görgő Kék színű, műanyag tárcsa rozsdamentes acél csapágygolyókkal. Hossz Acél tengely/ Rozsdamentes acél tengely/ Tel: Fax: E mail: info@socosystem.hu Web: 11

28 Szállítópálya részegységek Tárcsás görgők Tárcsás görgők, Ø 48 mm es flexibilis szállítópályákhoz Sűrített tárcsaosztás. Kicsi és könnyű, síkfelületű termékek mozgatására alkalmas. Részletezés Tengelyek Terhelhetőség Tárcsa Acél vagy rozsdamentes acél, Ø 8 mm 10 kg / tárcsás görgő Kék színű, műanyag tárcsa rozsdamentes acél csapágygolyókkal. Hossz Acél tengely/ Rozsdamentes acél tengely/ Tel: Fax: E mail: info@socosystem.hu Web: 12

29 Szállítópálya részegységek Tárcsás görgők Tárcsás görgők, Ø 48 mm es fix szállítópálya ívekhez Normál tárcsaosztás. Könnyű, síkfelületű termékek mozgatására alkalmas. Részletezés Tengelyek Terhelhetőség Tárcsa Acél vagy rozsdamentes acél, Ø 8 mm 10 kg / tárcsás görgő Kék színű, műanyag tárcsa rozsdamentes acél csapágygolyókkal. Hossz Acél tengely/ Rozsdamentes acél tengely/ Tel: Fax: E mail: info@socosystem.hu Web: 13

30 Szállítópálya részegységek Tárcsás görgők Tárcsás görgők, Ø 48 mm es fix szállítópálya ívekhez Sűrített tárcsaosztás. Kicsi és könnyű, síkfelületű termékek mozgatására alkalmas. Részletezés Tengelyek Terhelhetőség Tárcsa Rozsdamentes acél csapágyak műanyag csapágyházban 10 kg / tárcsás görgő Kék színű, műanyag tárcsa rozsdamentes acél csapágygolyókkal. Hossz Acél tengely/ Rozsdamentes acél tengely/ Tárcsás görgők Tárcsa, Ø 48 Kék színű, műanyag tárcsa rozsdamentes acél csapágygolyókkal. Tengely átmérő Ø 6,5 mm Ø 8, Tel: Fax: E mail: info@socosystem.hu Web: 14

31 Szállítópálya részegységek Golyós asztal Aszimmetrikus golyós asztal nagyméretű termékekhez Szerszám használata nélkül beépíthető SOCO SYSTEM görgős szállítópálya vázba. A golyók elosztása ritkább, mint a szimmetrikus golyós asztalnál. Részletezés Golyóház: műanyag Terhelhetőség: 75 kg/asztal Részletezés Terhelhetőség Felületkezelés 75 kg/asztal Elektro galvanizált Szélesség L 1 L 2 Golyók száma Elektro galvanizált/ Rozsdamentes acél/ Tel: Fax: E mail: info@socosystem.hu Web: 15

32 Szállítópálya részegységek Golyós asztal Szimmetrikus golyós asztal kisméretű termékekhez A szimmetrikus golyós asztalon a dobozok könnyen fordíthatók és továbbíthatók. Szerszám használata nélkül beépíthető SOCO SYSTEM görgős szállítópálya vázba. A golyók eloszlása sűrűbb, mint az aszimmetrikus golyós asztalnál. Részletezés Golyóház: műanyag Terhelhetőség: 75 kg/asztal Részletezés Terhelhetőség Felületkezelés 75 kg/asztal Elektro galvanizált Szélesség L 1 L 2 Golyók száma Elektro galvanizált/ Rozsdamentes acél/ Tel: Fax: E mail: info@socosystem.hu Web: 16

33 Szállítópálya részegységek Munkaasztal Laminált műanyag asztallap Szállítópálya vázba építhető műanyag asztallap. A laminált műanyag asztallap a szállítópályába helyezéshez tartóelemekkel szerelt. Szélesség Hossz Minden méret mm ben értendő. Munkaasztal Rozsdamentes asztallap Szállítópálya vázba építhető rozsdamentes asztallap. A rozsdamentes asztallap a szállítópályába helyezéshez tartóelemekkel szerelt. Szélesség Hossz Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 17

34 Szállítópálya részegységek Szállítópálya lábak Szállítópálya lábak tárcsás és görgős szállítópályákhoz SOCO SYSTEM szállítópálya vázakra közvetlenül csatlakoztatható. Számos standard magasság tartományban rendelhető, melyek magassága egyedileg állítható. Három talpelem típusa van: 1. padlóra rögzíthető fémtalp 2. műanyag talp 3. fékezhető kerekekkel szerelt Szélesség Magasság kód Min. magasság Max. magasság Padlóra rögzíthető fémtalp/ Műanyag talp/ Fékezhető kerekekkel/ típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 18

35 Szállítópálya részegységek Választhat a fémtalp, a műanyag talp és a fékezhető kerekes láb közül. A fékezhető kerekes láb 140 mm rel növeli a szállítópálya magasságát és a közvetlenül a műanyag lábhoz szerelhető. A lábak egyszerűen és gyorsan a szállítópályákra csatlakoztathatók. Láb merevítőlemezzel. Hajtott szállítópálya stabilitásának növelésére alkalmas. Ez a típus (45101) szintén ajánlott hajtatlan szállítópályák és ívek stabilitásának növelésére, ahol a szállítási magasság meghaladja az 1200 mm t. A merevítőlemez a távtartó csövekre helyezhető szerszám használata nélkül. Tel: Fax: E mail: info@socosystem.hu Web: 19

36 Szállítópálya részegységek Szállítópálya lábak Lábak fix szállítópálya ívekhez SOCO SYSTEM fix szállítópálya ív vázára közvetlenül csatlakoztatható. Számos standard magasság tartományban rendelhető, melyek magassága egyedileg állítható. Három talpelem típusa van: 1. padlóra rögzíthető fémtalp 2. műanyag talp 3. fékezhető kerekekkel szerelt Szélesség Magasság kód Min. magasság Max. magasság Padlóra rögzíthető fémtalp/ Műanyag talp/ Fékezhető kerekekkel/ típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt A típus az 1200 mm t meghaladó magasság esetén ajánlott. Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 20

37 Szállítópálya részegységek Választhat a fémtalp, a műanyag talp és a fékezhető kerekes láb közül. A fékezhető kerekes láb 140 mm rel növeli a szállítópálya magasságát és a közvetlenül a műanyag lábhoz szerelhető. Tel: Fax: E mail: info@socosystem.hu Web: 21

38 Szállítópálya részegységek Szállítópálya lábak Lábak hajtott szállítópályákhoz SOCO SYSTEM hajtott szállítópálya vázhoz közvetlenül csatlakoztatható. Számos standard magasság tartományban rendelhető, melyek magassága egyedileg állítható. Három talpelem típusa van: 1. padlóra rögzíthető fémtalp 2. műanyag talp 3. fékezhető kerekekkel szerelt Szélesség Magasság kód Min. magasság Max. magasság Padlóra rögzíthető fémtalp/ Műanyag talp/ Fékezhető kerekekkel/ típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt Tel: Fax: E mail: info@socosystem.hu Web: 22

39 Szállítópálya részegységek Szélesség Magasság kód Min. magasság Max. magasság Padlóra rögzíthető fémtalp/ Műanyag talp/ Fékezhető kerekekkel/ típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt Minden méret mm ben értendő. Választhat a fémtalp, a műanyag talp és a fékezhető kerekes láb közül. A fékezhető kerekes láb 140 mm rel növeli a szállítópálya magasságát és a közvetlenül a műanyag lábhoz szerelhető. Tel: Fax: E mail: info@socosystem.hu Web: 23

40 Szállítópálya részegységek Szállítópálya lábak Lábak hajtott szállítópálya ívekhez SOCO SYSTEM hajtott szállítópálya ív vázához közvetlenül csatlakoztatható. Számos standard magasság tartományban rendelhető, melyek magassága egyedileg állítható. Három talpelem típusa van: 1. padlóra rögzíthető fémtalp 2. műanyag talp 3. fékezhető kerekekkel szerelt Szélesség Magasság kód Min. magasság Max. magasság Padlóra rögzíthető fémtalp/ Műanyag talp/ Fékezhető kerekekkel/ típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt Tel: Fax: E mail: info@socosystem.hu Web: 24

41 Szállítópálya részegységek Szélesség Magasság kód Min. magasság Max. magasság Padlóra rögzíthető fémtalp/ Műanyag talp/ Fékezhető kerekekkel/ típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt típus javasolt type Minden méret mm ben értendő. Választhat a fémtalp, a műanyag talp és a fékezhető kerekes láb közül. A fékezhető kerekes láb 140 mm rel növeli a szállítópálya magasságát és a közvetlenül a műanyag lábhoz szerelhető. Tel: Fax: E mail: info@socosystem.hu Web: 25

42 Szállítópálya részegységek Szállítópálya lábak Lábak dupla szállítópályákhoz Két közvetlenül egymás mellé illesztett szállítópálya esetén használható. Szélesség Méret Min. magasság Max. magasság Padlóra rögzíthető fémtalp/ Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 26

43 Szállítópálya részegységek Szállítópálya lábak Lábak tripla szállítópályákhoz Három közvetlenül egymás mellé illesztett szállítópálya esetén használható. Szélesség Méret Min. magasság Max. magasság Padlóra rögzíthető fémtalp/ Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 27

44 Szállítópálya részegységek Szállítópálya lábak Lábak kétszintes szállítópályákhoz Két egymás fölé helyezett szállítópálya esetén használható. A rendelésnél figyelembe kell venni a szállítópályák közötti szükséges térközt. Szélesség Magasság Hajtatlan szállítópálya/ Hajtott szállítópálya/ Fix ívek/ Tel: Fax: E mail: info@socosystem.hu Web: 28

45 Szállítópálya részegységek Szélesség Magasság Hajtatlan szállítópálya/ Hajtott szállítópálya/ Fix ívek/ Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 29

46 Szállítópálya részegységek Szállítópálya lábak Lábak háromszintes szállítópályákhoz Három egymás fölé helyezett szállítópálya esetén használható. A rendelésnél figyelembe kell venni a szállítópályák közötti szükséges térközt. Szélesség Magasság Hajtatlan szállítópálya/ Hajtott szállítópálya/ Fix ívek/ n/r n/r n/r n/r n/r n/r n/r n/r n/r n/r n/r. n/r n/r n/r. n/r. Tel: Fax: E mail: info@socosystem.hu Web: 30

47 Szállítópálya részegységek Szélesség Magasság Hajtatlan szállítópálya/ Hajtott szállítópálya/ Fix ívek/ n/r n/r. n/r n/r n/r. n/r n/r n/r. = Nem rendelhető. Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 31

48 Szállítópálya részegységek Szállítópálya lábak Mennyezeti felfüggesztés Szállítópályák mennyezeti felfüggesztéséhez használható. Szélesség Külső C profil hossz Belső C profil hossz Méret Min. magasság Max. magasság Tel: Fax: E mail: info@socosystem.hu Web: 32

49 Szállítópálya részegységek Szélesség Külső C profil hossz Belső C profil hossz Méret Min. magasság Max. magasság Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 33

50 Szállítópálya részegységek Szállítópálya lábak Oldalfalra rögzítés Szállítópályák oldalfalra való rögzítéséhez használható. Szabad közlekedést biztosít a talajon. A szállítópálya magassága, szélessége és a szállítópálya dőlésszöge 30 ig állítható. Szélesség Faltól való távolság Elektro galvanizált acél/ Minden méret mm ben értendő. Ezen a képen látható szállítópálya különböző raktárépületeken keresztül, a mennyezet alatt vezet végig a palettázás helyszínéig. A szállítópályán talajhoz, mennyezetre és oldalfalra rögzített lábak láthatók. Tel: Fax: E mail: info@socosystem.hu Web: 34

51 Szállítópálya részegységek Szállítópálya lábak Láb szállítópálya billentésére Magas, döntve egyszerűbben tölthető dobozok töltését segíti. A töltést megelőzően az operátor maga felé billenti a pályát, a töltést követően a szállítópálya vízszintes helyzetbe visszaállítható és a doboz a dobozzáró gépbe vezethető. Szélesség Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 35

52 Szállítópálya részegységek Szállítópálya lábak 22 os lábak 22 os, fix szállítópálya dőlést biztosít a nagyméretű dobozok töltésére. Gyakran használatos fektetett dobozok zárása alkalmas SOCO SYSTEM dobozzáró gépeknél. Szélesség Min. magasság Max. magasság Padlóra rögzíthető fémtalp/ Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 36

53 Szállítópálya részegységek Csomagológépek csatlakozóelemei Csatlakozóelemek A C profil dobozzáró gépek és szállítópályák összekötésére használható. Szélesség Standard (profilhossz = 655) Hosszított (profilhossz = 865) Minden méret mm ben értendő. Csomagológépek csatlakozóelemei MB csatlakozó C profillal Az MB csatlakozó C profillal dobozzáró gépek és szállítópályák összekötésére használható. Beépítéshez szükséges csavarokkal szállítva. Szélesség MB C profillal/ MB C profil nélkül/ Standard (profilhossz = 655) Hosszított (profilhossz = 865) Minden méret mm ben értendő. Tel: Fax: E mail: info@socosystem.hu Web: 37

54 Szállítópálya részegységek Csomagológépek csatlakozóelemei FM csatlakozó C profillal Az FM csatlakozó C profillal használható dobozzáró gépek és flexibilis szállítópályák, szállítópálya ívek összekötésére. Beépítéshez szükséges csavarokkal szállítva. Szélesség MB C profillal/ MB C profil nélkül/ Standard (profilhossz = 655) Hosszított (profilhossz = 865) Minden méret mm ben értendő. Csomagológépek csatlakozóelemei FF csatlakozó C profillal Az FF csatlakozó C profillal használható dobozzáró gépek és flexibilis szállítópályák összekötésére. Beépítéshez szükséges csavarokkal szállítva. Tel: Fax: E mail: info@socosystem.hu Web: 38

55 Szállítópálya részegységek Szélesség MB C profillal/ MB C profil nélkül/ Standard (profilhossz = 655) Hosszított (profilhossz = 865) Minden méret mm ben értendő. Pályavégi csatlakozó CF csatlakozó A CF csatlakozó ívek/flexibilis szállítópályák és egyenes szállítópályák összekötésére használható. Beépítéshez szükséges csavarokkal szállítva A változtatás jogát fenntartjuk Pályavégi csatlakozó MC csatlakozó Az MC csatlakozó szállítópálya és dobozzáró gépek közvetlen csatlakoztatására használható. Beépítéshez szükséges csavarokkal szállítva Tel: Fax: E mail: info@socosystem.hu Web: 39

56 Szállítópálya részegységek Szállítópályák csatlakozóelemei DH csatlakozó A DH csatlakozó hevederes szállítópályák csatlakoztatására alkalmas. Beépítéshez szükséges csavarokkal szállítva Szállítópályák csatlakozóelemei DL csatlakozó A DL csatlakozó görgős szállítópálya és feszítő oldali hevederes szállítópályavég csatlakoztatására használható. Beépítéshez szükséges csavarokkal szállítva A változtatás jogát fenntartjuk Tel: Fax: E mail: info@socosystem.hu Web: 40

57 Szállítópálya részegységek Szállítópályák csatlakozóelemei VL csatlakozó A VL csatlakozó görgős szállítópálya és hajtás oldali hevederes szállítópályavég csatlakoztatására használható. A VL csatlakozó nem akadályozza a szállítópálya lábak építését a szállítópálya vázra Beépítéshez szükséges csavarokkal szállítva. Szállítópályák csatlakozóelemei VH csatlakozó A VH csatlakozó görgős szállítópályák csatlakoztatására használható. A VH csatlakozó nem akadályozza a szállítópálya lábak építését a szállítópálya vázra Beépítéshez szükséges csavarokkal szállítva. Tel: Fax: E mail: info@socosystem.hu Web: 41

58 Szállítópálya részegységek Állítható csatlakozók "A" csatlakozó Az "A" csatlakozó eltérő dőlésszögű szállítópályák csatlakoztatására használható. Beépítéshez szükséges csavarokkal szállítva Állítható csatlakozók AH csatlakozó Az AH csatlakozó olyan szállítópályák csatlakoztatásra alkalmas, melyeket időnként szükséges egyszerűen szétválasztani, áthelyezni. Beépítéshez szükséges csavarokkal szállítva A változtatás jogát fenntartjuk Tel: Fax: E mail: info@socosystem.hu Web: 42

59 Szállítópálya részegységek Állítható csatlakozók "C" csatlakozó A "C" csatlakozó eltérő dőlésszögű szállítópályák csatlakoztatására használható. Beépítéshez szükséges csavarokkal szállítva Állítható csatlakozók FC csatlakozó Az FC csatlakozó flexibilis szállítópályák és görgős/ hevederes szállítópálya csatlakoztatására használható. Beépítéshez szükséges csavarokkal szállítva Akasztós csatlakozó X csatlakozó Az X csatlakozó derékszögű szállítópályák főpályába való csatlakoztatására használható. Beépítéshez szükséges csavarokkal szállítva Tel: Fax: E mail: info@socosystem.hu Web: 43

60 Szállítópálya részegységek Csatlakozó elemek különböző szélességű szállítópályákhoz BR100 csatlakozó A BR100 csatlakozó 100 mmrel eltérő szélességű szállítópályák csatlakoztatására használható Csatlakozó elemek különböző szélességű szállítópályákhoz BRS100 csatlakozó A BRS100 csatlakozó 100 mm rel eltérő szélességű szállítópályák csatlakoztatására használható. Kiegészítve horonnyal kiugró görgő ( pop up ) beépítéséhez A változtatás jogát fenntartjuk A kiugró görgő külön rendelhető. Tel: Fax: E mail: info@socosystem.hu Web: 44

61 Szállítópálya részegységek Csatlakozó elemek különböző szélességű szállítópályákhoz BR200 csatlakozó A BR200 csatlakozó 200 mmrel eltérő szélességű szállítópályák csatlakoztatására használható Csatlakozó elemek különböző szélességű szállítópályákhoz BRS200 csatlakozó A BRS200 csatlakozó 200 mm rel eltérő szélességű szállítópályák csatlakoztatására használható. Kiegészítve horonnyal kiugró görgő ( pop up ) beépítéséhez A kiugró görgő külön rendelhető. Csatlakozó elemek különböző szélességű szállítópályákhoz BRV csatlakozó A BRV csatlakozó 100 mm rel eltérő szélességű szállítópályák csatlakoztatására használható. Csak mérlegváz és szállítópálya csatlakoztatására alkalmas Tel: Fax: E mail: info@socosystem.hu Web: 45

62 Szállítópálya részegységek Különböző szállítópálya elemek Vázak A váz a legtöbb szállítópálya elem esetén használható; a funkcionalitást az esztétikummal ötvözi. A váz felülete sima tapintású, nem tartalmaz kiálló éleket. A vázelem görgők, távtartók, csatlakozó elemek beépítésére kialakított. Részletezés Hossz Felületkezelés 250, 500, 750, 1000, 1500, 2000, 2500 és 3000 mm. Elektro galvanizált vagy rozsdamentes Névleges hossz Tényleges hossz Elektro galvanizált acél/ Minden méret mm ben értendő. Rozsdamentes acél/ A váz lábak és csatlakozó elemek rögzítéséhez szükséges furatokkal ellátott. A SOCO SYSTEM görgők és tárcsás görgők közvetlenül behelyezhetők a vázba szerszám használata nélkül. A vázak 250 mm től 3000 mm ig különböző hosszúságokban rendelhetők, mely számos kialakítási lehetőséget biztosít. Kiegészítők Távtartók Tel: Fax: E mail: info@socosystem.hu Web: 46
