1 Kezelés útmutató Rádós helységhőmérséklet-szenzor órával

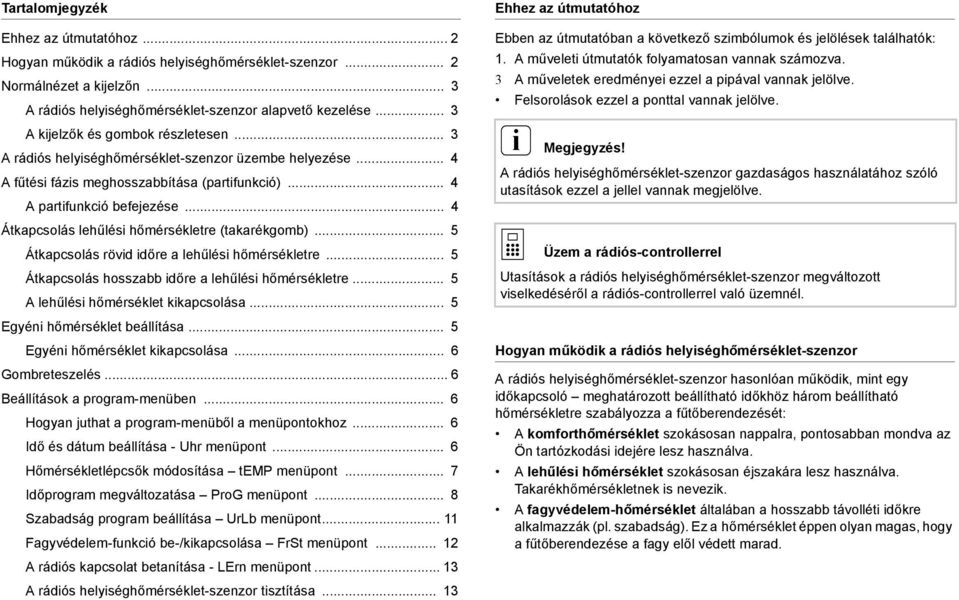

2 Tartalomjegyzék Ehhez az útmutatóhoz... 2 Hogyan működk a rádós helységhőmérséklet-szenzor... 2 Normálnézet a kjelzőn... 3 A rádós helységhőmérséklet-szenzor alapvető kezelése... 3 A kjelzők és gombok részletesen... 3 A rádós helységhőmérséklet-szenzor üzembe helyezése... 4 A fűtés fázs meghosszabbítása (partfunkcó)... 4 A partfunkcó befejezése... 4 Átkapcsolás lehűlés hőmérsékletre (takarékgomb)... 5 Átkapcsolás rövd dőre a lehűlés hőmérsékletre... 5 Átkapcsolás hosszabb dőre a lehűlés hőmérsékletre... 5 A lehűlés hőmérséklet kkapcsolása... 5 Egyén hőmérséklet beállítása... 5 Egyén hőmérséklet kkapcsolása... 6 Gombreteszelés... 6 Beállítások a program-menüben... 6 Hogyan juthat a program-menüből a menüpontokhoz... 6 Idő és dátum beállítása - Uhr menüpont... 6 Hőmérsékletlépcsők módosítása temp menüpont... 7 Időprogram megváltozatása ProG menüpont... 8 Szabadság program beállítása UrLb menüpont Fagyvédelem-funkcó be-/kkapcsolása FrSt menüpont A rádós kapcsolat betanítása - LErn menüpont A rádós helységhőmérséklet-szenzor tsztítása Ehhez az útmutatóhoz Ebben az útmutatóban a következő szmbólumok és jelölések találhatók: 1. A művelet útmutatók folyamatosan vannak számozva. 3 A műveletek eredménye ezzel a ppával vannak jelölve. Felsorolások ezzel a ponttal vannak jelölve. Megjegyzés! A rádós helységhőmérséklet-szenzor gazdaságos használatához szóló utasítások ezzel a jellel vannak megjelölve. Üzem a rádós-controllerrel Utasítások a rádós helységhőmérséklet-szenzor megváltozott vselkedéséről a rádós-controllerrel való üzemnél. Hogyan működk a rádós helységhőmérséklet-szenzor A rádós helységhőmérséklet-szenzor hasonlóan működk, mnt egy dőkapcsoló meghatározott beállítható dőkhöz három beállítható hőmérsékletre szabályozza a fűtőberendezését: A komforthőmérséklet szokásosan nappalra, pontosabban mondva az Ön tartózkodás dejére lesz használva. A lehűlés hőmérséklet szokásosan éjszakára lesz használva. Takarékhőmérsékletnek s nevezk. A fagyvédelem-hőmérséklet általában a hosszabb távollét dőkre alkalmazzák (pl. szabadság). Ez a hőmérséklet éppen olyan magas, hogy afűtőberendezése a fagy elől védett marad.

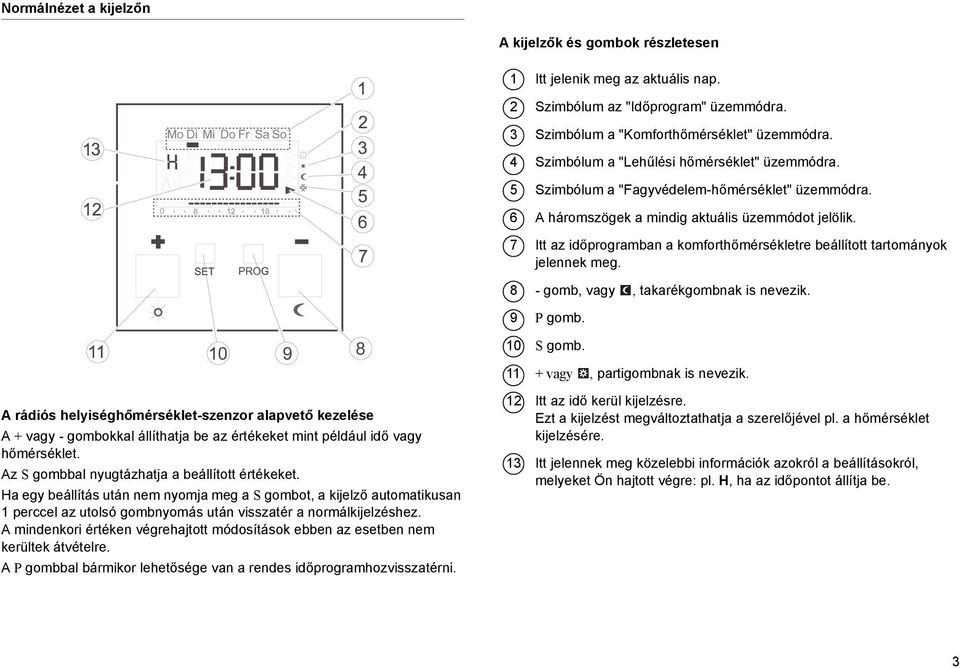

3 Normálnézet a kjelzőn A kjelzők és gombok részletesen 1 Itt jelenk meg az aktuáls nap. 2 Szmbólum az "Időprogram" üzemmódra. 3 Szmbólum a "Komforthőmérséklet" üzemmódra. 4 Szmbólum a "Lehűlés hőmérséklet" üzemmódra. 5 Szmbólum a "Fagyvédelem-hőmérséklet" üzemmódra. 6 A háromszögek a mndg aktuáls üzemmódot jelölk. 7 Itt az dőprogramban a komforthőmérsékletre beállított tartományok jelennek meg. 8 - gomb, vagy, takarékgombnak s nevezk. 9 P gomb. 10 S gomb vagy, partgombnak s nevezk. A rádós helységhőmérséklet-szenzor alapvető kezelése A + vagy - gombokkal állíthatja be az értékeket mnt például dő vagy hőmérséklet. Az S gombbal nyugtázhatja a beállított értékeket. Ha egy beállítás után nem nyomja meg a S gombot, a kjelző automatkusan 1 perccel az utolsó gombnyomás után vsszatér a normálkjelzéshez. A mndenkor értéken végrehajtott módosítások ebben az esetben nem kerültek átvételre. A P gombbal bármkor lehetősége van a rendes dőprogramhozvsszatérn. 12 Itt az dő kerül kjelzésre. Ezt a kjelzést megváltoztathatja a szerelőjével pl. a hőmérséklet kjelzésére. 13 Itt jelennek meg közelebb nformácók azokról a beállításokról, melyeket Ön hajtott végre: pl. H, ha az dőpontot állítja be. 3

4 A rádós helységhőmérséklet-szenzor üzembe helyezése A rádós helységhőmérséklet-szenzor első bekapcsolásakor és hosszabb kkapcsolás, pl áramkmaradás után a helységhőmérséklet-szabályozó automatkusan az dő bevtelére vált, tt az aktuáls adatokat kell bevnn. (Ezeket az adatokat később szerkeszthet --> közelebbt találhat a "Idő és dátum beállítása - Uhr menüpont" alatt a 6. oldalon). 3 Az órakjelző vllog 1. Nyomja meg a + vagy a - gombot, amíg a kívánt órát beállította. Idő-formátum Az dőt kjeleztethet rendes 24-óra formátumban (0H...23H), vagy amerka délelőtt (12AM...11AM) és délután formátumban (12PM...11PM). Az óra beállításakor a kjelző a 24-óra formátummal kezd és az AM-/PM formátummal fojtatja. Attól függően, hogy melyk formátumot nyugtázta S-el, az dő ajövőben -24-óra, vagy a AM-/PM-formátumban fog megjelenn. 2. Nyomja meg a S gombot. 3 Az óraérték beállítását elvégezte, és a perckjelző vllog. 3. Most az összes tovább adatot ugyanígy vgye be: Perc Naptár év Hónap Nap 4. Nyugtázza mnden alkalommal az S gombbal. 3 Az utolsó S-el való nyugtázás után automatkusan újra a normálkjelzéshez jut. A fűtés fázs meghosszabbítása (partfunkcó) Szükség esetén megnövelhet a komforthőmérsékletet, ll. bekapcsolhatja az úgynevezett partfunkcót. Ez a módosítás egyszer, a megnövelés lejártával a beállított dőprogram a szokásosan fut tovább. Megjegyzés! A fűtés fázst maxmum négy órával növelhet meg, ll. kapcsolhatja be. Ezen kívül a hosszabbítást tetszőlegesen gyakran megsmételhet. 1. Nyomja meg a gombot. 3 A komforthőmérséklet mnden gombnyomásra 1 órával meghosszabbodk a gombnyomás dőpontjától számolva. Az alsó kjelzőszélen az az dőtartam vllog, melyet a partfunkcóval állítottak be. 3 Néhány másodperc elteltével, gomb működtetése nélkül a kjelző újból a normálkjelzésre vált. Az alsó kjelzőszélen az az dőtartam vllog, melyet a partfunkcóval állítottak be. A partfunkcó befejezése A következőképpen fejezhet be a partfunkcót: 1. Nyomja meg a P gombot a partfunkcó befejezéséhez. 3 A rádós helységhőmérséklet-szenzor vsszavált a rendes dőprogramhoz. 4

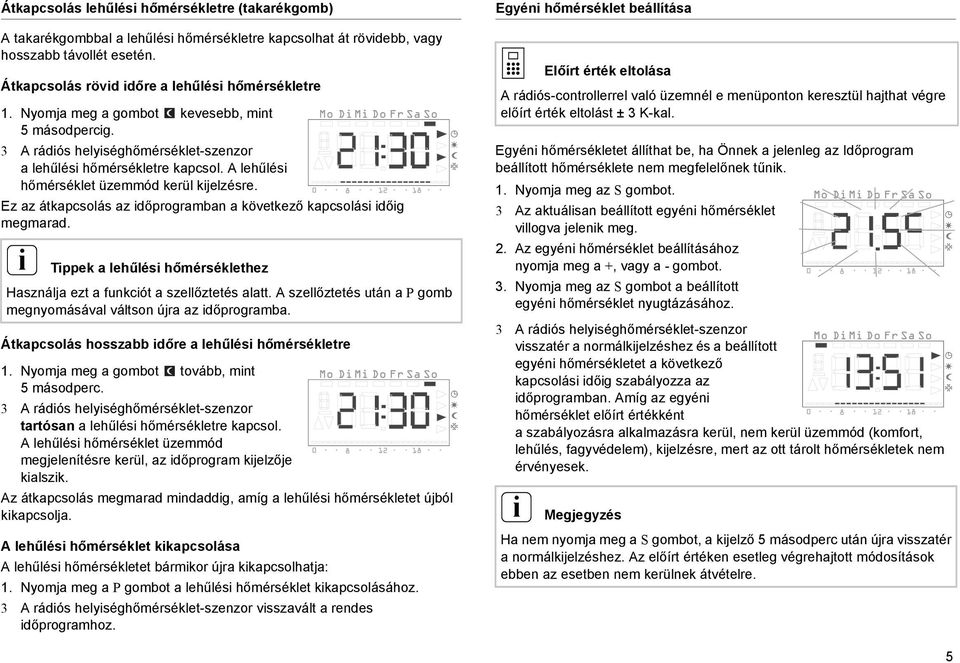

5 Átkapcsolás lehűlés hőmérsékletre (takarékgomb) A takarékgombbal a lehűlés hőmérsékletre kapcsolhat át rövdebb, vagy hosszabb távollét esetén. Átkapcsolás rövd dőre a lehűlés hőmérsékletre 1. Nyomja meg a gombot kevesebb, mnt 5 másodpercg. 3 A rádós helységhőmérséklet-szenzor alehűlés hőmérsékletre kapcsol. A lehűlés hőmérséklet üzemmód kerül kjelzésre. Ez az átkapcsolás az dőprogramban a következő kapcsolás dőg megmarad. Tppek a lehűlés hőmérséklethez Használja ezt a funkcót a szellőztetés alatt. A szellőztetés után a P gomb megnyomásával váltson újra az dőprogramba. Átkapcsolás hosszabb dőre a lehűlés hőmérsékletre 1. Nyomja meg a gombot tovább, mnt 5 másodperc. 3 A rádós helységhőmérséklet-szenzor tartósan alehűlés hőmérsékletre kapcsol. A lehűlés hőmérséklet üzemmód megjelenítésre kerül, az dőprogram kjelzője kalszk. Az átkapcsolás megmarad mndaddg, amíg a lehűlés hőmérsékletet újból kkapcsolja. A lehűlés hőmérséklet kkapcsolása A lehűlés hőmérsékletet bármkor újra kkapcsolhatja: 1. Nyomja meg a P gombot a lehűlés hőmérséklet kkapcsolásához. 3 A rádós helységhőmérséklet-szenzor vsszavált a rendes dőprogramhoz. Egyén hőmérséklet beállítása Előírt érték eltolása A rádós-controllerrel való üzemnél e menüponton keresztül hajthat végre előírt érték eltolást ± 3 K-kal. Egyén hőmérsékletet állíthat be, ha Önnek a jelenleg az Időprogram beállított hőmérséklete nem megfelelőnek tűnk. 1. Nyomja meg az S gombot. 3 Az aktuálsan beállított egyén hőmérséklet vllogva jelenk meg. 2. Az egyén hőmérséklet beállításához nyomja meg a +, vagy a - gombot. 3. Nyomja meg az S gombot a beállított egyén hőmérséklet nyugtázásához. 3 A rádós helységhőmérséklet-szenzor vsszatér a normálkjelzéshez és a beállított egyén hőmérsékletet a következő kapcsolás dőg szabályozza az dőprogramban. Amíg az egyén hőmérséklet előírt értékként a szabályozásra alkalmazásra kerül, nem kerül üzemmód (komfort, lehűlés, fagyvédelem), kjelzésre, mert az ott tárolt hőmérsékletek nem érvényesek. Megjegyzés Ha nem nyomja meg a S gombot, a kjelző 5 másodperc után újra vsszatér a normálkjelzéshez. Az előírt értéken esetleg végrehajtott módosítások ebben az esetben nem kerülnek átvételre. 5

6 Beállítások a program-menüben Egyén hőmérséklet kkapcsolása Az egyén hőmérsékletet bármkor újra kkapcsolhatja: 1. Nyomja meg a P gombot az egyén hőmérséklet kkapcsolásához. 3 A rádós helységhőmérséklet-szenzor vsszavált a rendes dőprogramhoz. Gombreteszelés A rádós helységhőmérséklet-szenzor véletlenszerű, vagy nem jogosult kezelésének megakadályozására a normálnézetben bekapcsolhatja a gombreteszelést. A gombreteszelés bekapcsolása 1. Tartsa a S és a - gombot 5 másodpercnél tovább lenyomva. 3 Ha a gombreteszelés aktív, mnden gombnyomásnál "-- --" jelenk meg a kjelzőn a kívánt kezelés megtagadásának jeleként. A gombreteszelés kkapcsolása 1. Tartsa a S és a - gombot 5 másodpercnél tovább lenyomva. 3 A kreteszelés alatt 5másodpercg "-- --" jelenk meg a kjelzőn. Ha feloldotta a gombreteszelést, a normálkjelzés jelenk meg és elengedhet a gombokat. A program-menüben a következő beállításokat módosíthatja: Idő és dátum (Uhr menüpont) Hőmérsékletlépcső (temp menüpont)* Időprogram (ProG menüpont)* Szabadságfunkcó (UrLb menüpont)* Fagyvédelem-funkcó (FrSt menüpont)* A rádós kapcsolat betanítása (menüpont LErn) *Menüpont a rádós-controllerrel való üzemnél deaktvált állapotban van. Hogyan juthat a program-menüből a menüpontokhoz Mndegy, hogy melyk beállítást szeretné módosítan, mnden esetben a Program-menüben jut a kívánt menüponthoz: 1. A Program-menübe való jutáshoz nyoma meg a P gombot a normálkjelzésnél legalább 5 másodpercg. 2. A kívánt menüponthoz való jutáshoz nyomja meg a +, vagy a - gombot, a mellette levő példában az első, az Idő menüpontot láthatja. 3. A kívánt menüpont kválasztásához nyomja meg a S gombot. Idő és dátum beállítása - Uhr menüpont Az dőt és a dátumot bármkor beállíthatja. Megjegyzés! Az óra het kapcsolóóraként készült, áramkmaradás esetén még legalább négy órán át működk. A nyár és a tél dőszámítás között átkapcsolás automatkusan történk. A beépített naptár a szökőéveket automatkusan fgyelembe vesz. 6

7 Így állíthatja be a dátumot és az dőt: 1. Menjen a Program-menüben az Uhr menüpontba (lásd fent). 3 Az órakjelző vllog. 2. Nyomja meg a + vagy a - gombot, amíg a kívánt órát beállította. Idő-formátum Az dőt megjelentethet normál 24 óra formátumban, vagy amerka formátumban (AM/PM). Közelebb nformácókat a 4. oldalon találhat. 3. Nyomja meg a S gombot. 3 Az óraérték beállítását elvégezte, és a perckjelző vllog. 4. Járjon el a több beállításnál ugyanígy, ezek a következők: Perc a dő az S nyugtázásával be lett állítva Naptár év Hónap Nap A dátumot nem kell beállítan! Ha a dátum már helyesen be lett állítva, a P gombbal tt kléphet a beállításból. Hőmérsékletlépcsők módosítása temp menüpont A funkcó deaktvált A rádós-controllerrel való üzemnél ez a funkcó deaktválva van. Az előírt hőmérséklet megadása központlag a rádós-controlleren történk. A temp menüpontban módosíthatja a következő hőmérsékletlépcsőket: Komforthőmérséklet (Előbeállítás 21,0 C) Lehűlés hőmérséklet (előbeállítás 18,0 C) Fagyvédelem-hőmérséklet (előbeállítás 10,0 C) Fagyvédelem-hőmérséklet ellenőrzése A Fagyvédelem-hőmérsékletet még egyszer ellenőrzhet és beállíthatja a "Fagyvédelem-funkcó" menüpontban. A fagyvédelem-hőmérséklet egy menüpontban történő módosítása drekt a mndenkor másodk menüpontra s khat. A rádós helységhőmérséklet-szenzorban csak egy fagyvédelemhőmérséklet érvényes! 5. Nyugtázza mnden alkalommal az S gombbal. 3 Az utolsó S-el való nyugtázás után automatkusan újra a Programmenübe jut vssza. 6. Nyomja meg a P gombot a Normálnézetbe való vsszatéréshez. 7

8 Így módosíthatja a hőmérsékletlépcsőket: 1. Menjen a Program-menüben a temp menüpontba (lásd 6. oldal). 3 A komforthőmérséklet hőmérsékletbeállítása vllogva jelenk meg. Ezen kívül vllog az üzemmód kjelző a jobb kjelzőszélen. 2. A kívánt hőmérséklet beállításához nyomja meg a +, vagy a - gombot 3. Nyugtázza az S gombbal. 3 A kjelző automatkusan a következő hőmérsékletlépcsőre vált, a lehűlés hőmérsékletre. 4. A lehűlés- és fagyvédelemhőmérséklet beállításához járjon el ugyanígy. 3 Az utolsó S-el való nyugtázás után automatkusan újra a Programmenübe jut vssza. 5. Nyomja meg a P gombot a Normálnézetbe való vsszatéréshez. A hőmérsékletlépcsőn végrehajtott módosítások megszakítása: 1. Nyomja meg a P gombot az hőmérsékletlépcső beállításanak megszakításához. 3 Ön automatkusan újból a Program-menübe jut vssza. Az ahőmérsékletlépcső, melyet ön utoljára a szerkesztéshez nytott meg, nem lesz rögzítve. 2. Nyomja meg a P gombot a Normálnézetbe való vsszatéréshez. Időprogram módosítása ProG menüpont A funkcó deaktvált A rádós-controllerrel való üzemnél ez a funkcó deaktválva van. Az dőprogramokat a rádós-controller központlag kezel. A ProG menüpontban módosíthatja a rádós helységhőmérsékletszenzornak a kapcsolás dőt. 32 kapcsolás dő áll rendelkezésre. Mnden kapcsolás dő egy héten belül dőpontot rögzít, melyhez a komfort- és alehűlés hőmérséklet között válthat. A kapcsolás dőket 10-perces lépésekben módosíthatja. Gyárlag a következő dőprogram lett programozva. A hét napja Hétfőtől-péntekg Szombat, vasárnap Időszak 6:00 22:00 komforthőmérséklet 6:00 23:00 komforthőmérséklet Ezeket a beállításokat tetszőlegesen módosíthatja, vagy kegészíthet. A kapcsolás dők megtekntése 1. Menjen a Program-menüben a ProG menüpontba (lásd 6. oldal). 3 Az első kapcsolás dő jelenk meg. 2. Tovább kapcsolás dők megtekntéséhez nyomja meg a +, vagy a - gombot. 3 A kapcsolás dők dőrendben, hétfő 0:00 órától kezdődően, növekvő sorrendben, vasárnap 23:50-g jelennek meg. 3 A lsta végén, amennyben legalább még egy kapcsolás dő rendelkezésre áll, egy üres kapcsolás dő kerül felkínálásra. 8

9 Kapcsolás dő módosítása 1. Menjen a Program-menüben a ProG menüpontba (lásd 6. oldal). 2. A +, vagy a - gomb megnyomásával a kívánt kapcsolás dőhöz juthat. 3. A módosítandó kapcsolás dő esetén nyomja meg a S gombot. 3 Megnyílk a kapcsolás dő a szerkesztéshez, az órakjelző vllog. 4. Az órakjelző módosításához nyomja meg a +, vagy a - gombot. 5. Nyugtázza az S gombbal. 6. Járjon el a több beállításnál ugyanígy, ezek a következők: Perc Nap tt először a hét napja egyenként hétfőtől vasárnapg vannak felkínálva, ezután a csoportosítások szombat-vasárnap, hétfő-péntek és hétfő-vasárnap. Komfort-,vagy lehűlés hőmérséklet Napok csoportosítása Ha a napok csoportosítását választják k, a csoport mnden kválasztott napjához saját programpont, a megadott dőponttal és hőmérsékletlépcsővel hozzák létre. A egész csoportosítás smételt szerkesztése nem lehetséges, csak az egyes programpontokat lehet szerkeszten. Ezért egyes esetekben ésszerűbb lehet mnden kapcsolás dőt töröln és ezt követően új napcsoportosítást bevnn. Kapcsolás dő törlése 1. Menjen a Program-menüben a ProG menüpontba (lásd 6. oldal). 2. A +, vagy a - gomb megnyomásával a kívánt kapcsolás dőhöz juthat. 3. Tartsa a + és a - gombot 5 másodpercnél tovább lenyomva. 3 A kapcsolás dő vsszavonhatatlanul törölve lesz és az dőrendben következő kapcsolás dő jelenk meg. AZ összes kapcsolás dő törlése Ezzel a funkcóval törölhet mnden rögzítet kapcsolás dőt. Ez akkor ésszerű, ha az dőprogramot teljesen át kell állítan és az egyes programpontok törlése túl sok dőt venne génybe. 1. Menjen a Program-menüben a ProG menüpontba (lásd 6. oldal). 2. Válasszon k a +, vagy - gombokkal egy tetszőleges kapcsolás dőt. 3. Tartsa a + és a - gombot 10 másodpercnél tovább lenyomva. 3 Mnden kapcsolás dő vsszavonhatatlanul törölve lesz és üres programpont jelenk meg a "--:--" jellel. Megjegyzés Ennél a folyamatnál a gyár által programozott kapcsolás dők s törlődnek. Ezek az dők a vsszaállítás (Reset) funkcóval vsszaállíthatók. 7. Nyugtázza mnden alkalommal a S-el. 3 Az utolsó S-el való nyugtázás után a módosított kapcsolás dő rögzítve lesz és az dőrendben következő kapcsolás dő jelenk meg. 9

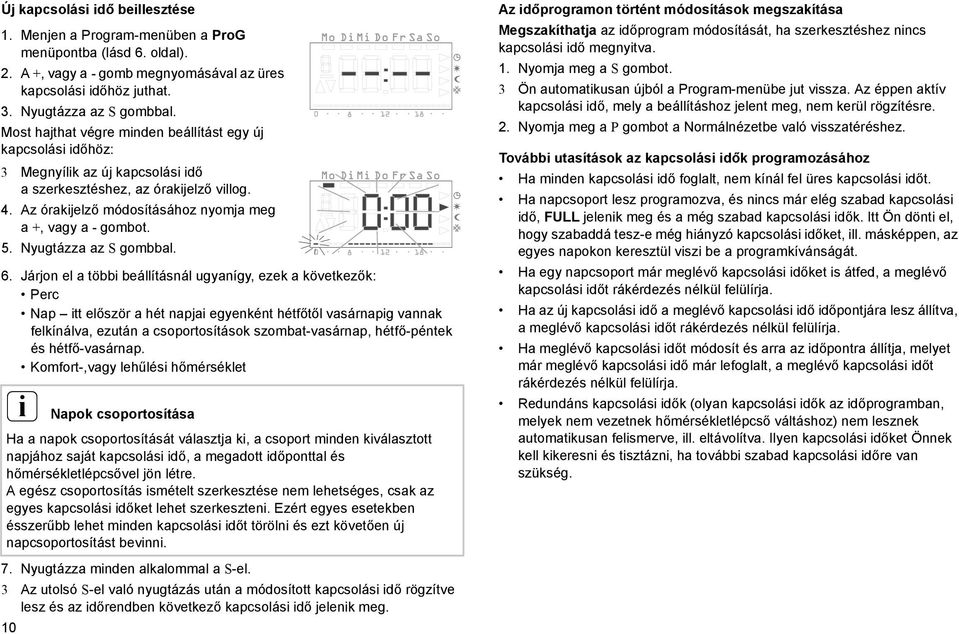

10 Új kapcsolás dő bellesztése 1. Menjen a Program-menüben a ProG menüpontba (lásd 6. oldal). 2. A +, vagy a - gomb megnyomásával az üres kapcsolás dőhöz juthat. 3. Nyugtázza az S gombbal. Most hajthat végre mnden beállítást egy új kapcsolás dőhöz: 3 Megnyílk az új kapcsolás dő a szerkesztéshez, az órakjelző vllog. 4. Az órakjelző módosításához nyomja meg a +, vagy a - gombot. 5. Nyugtázza az S gombbal. 6. Járjon el a több beállításnál ugyanígy, ezek a következők: Perc Nap tt először a hét napja egyenként hétfőtől vasárnapg vannak felkínálva, ezután a csoportosítások szombat-vasárnap, hétfő-péntek és hétfő-vasárnap. Komfort-,vagy lehűlés hőmérséklet Napok csoportosítása Ha a napok csoportosítását választja k, a csoport mnden kválasztott napjához saját kapcsolás dő, a megadott dőponttal és hőmérsékletlépcsővel jön létre. A egész csoportosítás smételt szerkesztése nem lehetséges, csak az egyes kapcsolás dőket lehet szerkeszten. Ezért egyes esetekben ésszerűbb lehet mnden kapcsolás dőt töröln és ezt követően új napcsoportosítást bevnn. Az dőprogramon történt módosítások megszakítása Megszakíthatja az dőprogram módosítását, ha szerkesztéshez nncs kapcsolás dő megnytva. 1. Nyomja meg a S gombot. 3 Ön automatkusan újból a Program-menübe jut vssza. Az éppen aktív kapcsolás dő, mely a beállításhoz jelent meg, nem kerül rögzítésre. 2. Nyomja meg a P gombot a Normálnézetbe való vsszatéréshez. Tovább utasítások az kapcsolás dők programozásához Ha mnden kapcsolás dő foglalt, nem kínál fel üres kapcsolás dőt. Ha napcsoport lesz programozva, és nncs már elég szabad kapcsolás dő, FULL jelenk meg és a még szabad kapcsolás dők. Itt Ön dönt el, hogy szabaddá tesz-e még hányzó kapcsolás dőket, ll. másképpen, az egyes napokon keresztül vsz be a programkívánságát. Ha egy napcsoport már meglévő kapcsolás dőket s átfed, a meglévő kapcsolás dőt rákérdezés nélkül felülírja. Ha az új kapcsolás dő a meglévő kapcsolás dő dőpontjára lesz állítva, a meglévő kapcsolás dőt rákérdezés nélkül felülírja. Ha meglévő kapcsolás dőt módosít és arra az dőpontra állítja, melyet már meglévő kapcsolás dő már lefoglalt, a meglévő kapcsolás dőt rákérdezés nélkül felülírja. Redundáns kapcsolás dők (olyan kapcsolás dők az dőprogramban, melyek nem vezetnek hőmérsékletlépcső váltáshoz) nem lesznek automatkusan felsmerve, ll. eltávolítva. Ilyen kapcsolás dőket Önnek kell kkeresn és tsztázn, ha tovább szabad kapcsolás dőre van szükség. 7. Nyugtázza mnden alkalommal a S-el. 3 Az utolsó S-el való nyugtázás után a módosított kapcsolás dő rögzítve lesz és az dőrendben következő kapcsolás dő jelenk meg. 10

11 Szabadságprogram beállítása UrLb menüpont A funkcó deaktvált A rádós-controllerrel való üzemnél ez a funkcó deaktválva van. A szabadságprogramokat a rádós-controller központlag kezel. Az UrLb menüpontban egy szabadságprogram áll a rendelkezésére. Itt állíthatja be a távollétének a kezdet- és végdátumát. Ebben az dőszakban konstans, választható hőmérsékletlépcsőre szabályoz. A szabadságperódus végével a szabadságprogram törlődk, hogy ne smétlődjön évente. A szabadságperódus beállítása 1. Menjen a Program-menüben az UrLb menüpontba (lásd 6. oldal). 3 Az UrLb menüpontba való belépésnél megjelenk a "--.--" kjelző, ha eddg még nem lett nem lett szabadságperódus meghatározva. 2. Nyomja meg a S gombot szabadságperódus beállításához. 3 Automatkusan az aktuáls dátum kerül átvételre szabadság kezdeteként. Ezt a dátumot szerkeszthet: 3 A hónap vllogva jelenk meg. 3. A hónap beállításához nyomja meg a +, vagy a - gombot. 4. Nyugtázza az S gombbal. 3 A nap vllogn kezd. 5. A nap beállításához nyomja meg a +, vagy a - gombot. 6. Nyomja meg újra a S gombot. 3 A kjelző a szabadság végére vált. 3 A hónap vllogva jelenk meg. 7. Járjon el ugyanígy a szabadság végének (hónap és nap) beállításához. 8. Nyugtázza mnden alkalommal az S gombbal. 3 Az üzemmód kjelző vllog. 9. A kívánt hőmérsékletlépcső (komfort, lehűlés és fagyvédelem) kválasztásához, melyet a szabadság alatt kell tartan, nyomja meg a +, vagy - gombot. 10.Nyugtázza az S gombbal. 3 Az utolsó S-el való nyugtázás után automatkusan újra a Programmenübe jut vssza. 11.Nyomja meg a P gombot, a rádós helységhőmérséklet-szenzor a normálnézethez tér vssza. 3 Amkor a belső dátum a szabadság első napját 0:00 órakor elér, a hőmérsékletlépcső átvált. A kjelző nézete vált és a szabadság vége dátumot mutatja. Ajánlás a szabadságfunkcóhoz Alacsony külső hőmérsékletnél és hosszabb távolét esetén hagyja befejezn a szabadságfunkcót egy nappal a tervezett szabadság vége előtt, hogy a lakása megfelelően előmelegedjen. A szabadságperódus törlése 1. Menjen az UrLb menüpontba. 2. Egy megadott szabadság-dőtartam teljes törléséhez tartsa a + és a - gombot 3 másodpercnél tovább lenyomva. 3 A rádós helységhőmérséklet-szenzor a program-menübe vált. 3. Nyomja meg a P gombot, a rádós helységhőmérséklet-szenzor a normálnézethez tér vssza. 11

12 Fagyvédelem-funkcó be-/kkapcsolása FrSt menüpont A funkcó deaktvált A rádós-controllerrel való üzemnél ez a funkcó deaktválva van. A fagyvédelem-funkcót a rádós-controller központlag kezel. Csak tt tudja tartósan aktváln a Fagyvédelem-funkcót. Fagyvédelem-hőmérséklet A fagyvédelem-hőmérsékletet csak a +5 C és a +15 C között tartományban lehet beállítan. 1. Menjen a Program-menüben az FrSt menüpontba (lásd 6. oldal). 3 A beállított fagyvédelem-hőmérséklet vllogva megjelenk. Ezen kívül vllog a megfelelő üzemmód kjelző a jobb kjelzőszélen. 2. A kívánt fagyvédelem-hőmérséklet kválasztásához nyomja meg a +, vagy a - gombot. 3. Nyugtázza az S gombbal. A fagyvédelem-hőmérséklet módosítása A Fagyvédelem-hőmérséklet módosítása a "Hőmérséklet-lépcsők módosítása" (lásd 7. oldal) alatt beállított fagyvédelem-hőmérsékletre hat. 3 A kjelzőn a On vagy OFF jelenk meg. 4. Nyomja meg a + gombot a fagyvédelem bekapcsolásához (On), ll. a - gombot a fagyvédelem kkapcsolásához (OFF). 5. Nyomja meg a S gombot. 3 A Fagyvédelem-funkcó aktválva ll deaktválva lesz és a kjelző vsszatér a Program-menübe. 6. Nyomja meg a P gombot, a rádós helységhőmérséklet-szenzor a normálnézethez tér vssza. 3 A fagyvédelem-funkcó kkapcsolása után a helységhőmérsékletszabályozó a tartós lehűlés üzembe tér vssza. A normál dőprogramhoz való vsszatéréshez a következők szernt járjon el: 1. A Program-menübe való jutáshoz nyoma meg a P gombot a normálkjelzésnél legalább 5 másodpercg. 2. A +, vagy a - gomb megnyomásával a ProG menüponthoz juthat. 3. Nyomja meg a S gombot ProG menüpont kválasztásához. 4. Nyomja meg a P gombot a normál dőprogram újraaktválásához. 12

13 Garanca A rádós kapcsolat betanítása - LErn menüpont Járjon el a következők szernt a rádós motor-állítómű(vek), vagy rádóscontrollernek a rádós helységhőmérséklet-szenzorhoz való hozzárendelésénél: 1. Menjen a Program-menüben a LErn menüpontba (lásd 6. oldal). 2. Indítsa el a programozás módot mden betanítandó készüléken. 3. A tanulásfolyamat ndításához nyomja meg a rádós helységhőmérséklet-szenzor S gombját. 3 A tanulásfolyamat alatt a LErn kjelző vllog. 3 Kb. 5 másodperc után a rádós helységhőmérséklet-szenzor vsszatér a normálkjelzéshez. Több rádós motor-állítómű betanítása Ha több rádós-motor-állításmeghajtást kell a rádós helységhőmérsékletszenzorhoz hozzárendeln, először mnden állításmeghajtást a tanulás módba kell állítan, melőtt a tanulásfolyamatot a rádós helységhőmérséklet-szenzornál elndítaná. Garancát a törvény rendeletek keretében nyújtunk. Kérjük, küldje el a készüléket portómentesen egy hbaleírással a központ ügyfélszolgálatunkhoz: Gra Gersepen GmbH & Co. KG Servce Center Dahlenstraße 12 D Radevormwald Gra Gersepen GmbH & Co. KG Postfach 1220 D Radevormwald Telefon: +49 (0) 2195 / Telefax: +49 (0) 2195 / Internet: A rádós kapcsolat törlése A rádós kapcsolat törlése vagy a rádós motor-állításműn (lásd a rádós motor-állítómű kezelés útmutatóját), vagy a rádós kapcsolat smételt betanításával történk. A rádós helységhőmérséklet-szenzor tsztítása 1. Törölje le a rádós helységhőmérséklet-szenzor házat csak egy ködnedves kendővel. 2. Ne használjon tsztítószert, ez károsíthatja a házat. 13

14 Felszerelés útmutató és üzembe helyezés a vllanyszerelő részére Rádós helységhőmérséklet-szenzor órával

15 Tartalomjegyzék Ehhez az útmutatóhoz... 2 Működés mód... 2 Felszerelés... 3 Felszerelés és bztonság utasítások... 3 Felszerelés... 3 Elektromos csatlakozás... 3 Hbás alkalmazás... 3 A rádós kapcsolat betanítása - LErn menüpont... 4 A rádós kapcsolat törlése... 4 Üzembe helyezés (Bázsbeállítás)... 4 Normálkjelzés (n)... 5 Üzemmód (b)... 6 Érzékelő-kegyenlítés (o)... 6 A felfűtés optmálása (E)... 6 Sebesség a felfűtés-optmálásra (r)... 7 Nyár dőszámítás szabályozás (S)... 7 Járáspontosság (U)... 7 Szoftververzó (-)... 7 Mnden beállítás vsszaállítása (Reset)... 7 Műszak adatok... 8 Megjegyzés a rádós-üzemhez... 8 Rádós átvtel... 8 Garanca... 9 Ehhez az útmutatóhoz Ebben az útmutatóban a következő szmbólumok és jelölések találhatók: 1. A művelet útmutatók folyamatosan vannak számozva. 3 A műveletek eredménye ezzel a ppával vannak jelölve. Felsorolások ezzel a ponttal vannak jelölve. Megjegyzés! A rádós helységhőmérséklet-szenzor gazdaságos használatához szóló utasítások ezzel a jellel vannak megjelölve. Fgyelem Utasítások, melyek személyek, vagy a készülék sérüléséhez vezethetnek, ezzel a jellel vannak jelölve Működés mód Üzem a rádós-controllerrel Utasítások a rádós helységhőmérséklet-szenzor megváltozott vselkedéséről a rádós-controllerrel való üzemnél. A rádós helységhőmérséklet-szenzor egy elektronkus szabályozó készülék beépített órával, egyes-helységek hőmérséklet- és/vagy dővezérelt szabályozására lakó és rodaépületekben. A beépített rádós adón keresztül kerülnek az aktuáls helységhőmérséklet, előírt hőmérséklet, és az éppen aktuáls hőmérsékletlépcső nformácó a rádós-controllerhez, vagy drekt a motoros állítás-meghajtáshoz. A hőmérsékletmérés egy beépített mérésérzékelőn keresztül történk. 15

16 Felszerelés Felszerelés és bztonság utasítások Fgyelem Elektromos készülékek beépítését és összeszerelését csak elektromos szakember végezhet. A rádós helységhőmérséklet-szenzor vakolat alá történő szerelésre készült. Két egységből áll: A vakolat alatt betét, mely a teljesítményelektronkát, a rádós adót és a csatlakozásokat tartalmazza (az vakolat alá szerelt doboz számára). A szabályozó-feltét a kezelőelemekkel, mely a vakolat alatt betétre lesz rádugva. Fgyelem A csatlakoztatásnál okozott hba a szabályozó készülék károsodásához vezethet! Olyan károkért, melyek a hbás csatlakoztatás és/vagy szakszerűtlen kezelésből keletkeznek, nem szavatolnak! A rádós helységhőmérséklet-szenzoron való munkák előtt a kapcsolja a készüléket feszültségmentesre és bztosítsa újból bekapcsolás ellen! A rádós helységhőmérséklet-szenzort csak rögzítetten lefektetett vezetékeken csatlakoztatva, zárt, száraz helységekben használja. Ne hagyjon összeérnten hálózat feszültségű vezetéket (hálózat csatlakozó) törpefeszültségű vezetékekkel, mnt például érzékelő vezetékek (legksebb távolság 4 mm bázsszgetelt vezetők esetén). Ha a rádós helységhőmérséklet-szenzor a felszerelés után nem működne, ellenőrzze először a helyes csatlakozásokat és a feszültségellátást. Felszerelés A rádós helységhőmérséklet-szenzor vakolat alá szerelt dobozba lesz felszerelve. Az optmáls üzem érdekében vegye fgyelembe a következő utasításokat: M az optmáls 1,50 m felszerelés magasságot ajánljuk. Ne tegye k a rádós helységhőmérséklet-szenzort közvetlen napsugárzásnak, és ne helyezze huzat tartományokba vagy más előtemperált levegőbe (mnt például elektromos főzőlap, hűtőszekrény v. hasonló, vagy fűtőestek közvetlen hősugárzása tartományába), mert a szabályozás működést a hő befolyásolja. Ne használja a rádós helységhőmérséklet-szenzort más elektromos készülékekkel egy beépítés csoportban, pl. dmmer, a lehetséges hőfejlődés befolyásolhatja a rádós helységhőmérséklet-szenzort. Elektromos csatlakozás Csatlakoztassa a tápfeszültséget (230 V, 50 Hz) az L és N kapcsokra. Hbás alkalmazás A rádós helységhőmérséklet-szenzor feltétje védett a Gra zsaluvezérlés vakolat alá szerelt betétjére történő véletlenszerű felhelyezése ellen. Rossz alkalmazás esetén a rádós helységhőmérséklet-szenzor a kjelzőn a FAIL felratot mutatja vllogva. 16

17 A rádós kapcsolat betanítása - LErn menüpont Járjon el a következők szernt a rádós motor-állítómű(vek), vagy rádóscontrollernek a rádós helységhőmérséklet-szenzorhoz való hozzárendelésénél: 1. A Program-menübe való jutáshoz nyoma meg a P gombot a normálkjelzésnél legalább 5 másodpercg. 2. A +, vagy a - gomb megnyomásával a LErn menüponthoz juthat. 3. Indítsa el a programozás módot mnden betanítandó készüléken. Lásd a rádós-vevő kezelés útmutatóját 4. A tanulásfolyamat ndításához nyomja meg a rádós helységhőmérséklet-szenzor S gombját. 3 A tanulásfolyamat alatt a LErn kjelző vllog. 3 Kb. 5 másodperc után a rádós helységhőmérséklet-szenzor vsszatér a normálkjelzéshez. Több rádós motor-állítómű betanítása Ha több rádós motor-állítóművet kell a rádós helységhőmérsékletszenzorhoz hozzárendeln, először mnden állítóművet tanulás módba kell állítan, melőtt a tanulásfolyamatot a rádós helységhőmérsékletszenzornál elndítaná. Üzembe helyezés (Bázsbeállítás) Fontos utalás a módosításokhoz a paramétermenüben Csak szakember hajtson végre változtatásokat ebben a menüben, mert adott esetben nem valósítható meg hbás beállításnál ésszerű szabályozás üzem. A paramétermenüben meghatározhatja az üzembe helyezéshez szükséges paramétereket. A gyár beállítások úgy készültek, hogy az ésszerű üzem a paramétermenüben történő llesztés nélkül s bztosított. Váltás a paramétermenübe: 1. Tartsa lenyomva a S és a P gombot egyszerre több mnt 5 másodpercg a normálkjelzésben. A következő paraméterek állíthatók be, ll. olvashatók le: n (normál) b (üzem) o (offset) E (early) r (ramp) Normálkjelzés (dő, előírt hőmérséklet, valós hőmérséklet) Konvektorfűtés, fűtőkörelosztó, vagy rádós-controller üzemmód Érzékelő-kegyenlítés az építés befolyás kompenzálására Felfűtés-optmálás A felfűtés-optmálás sebessége perc per Kelvn A rádós kapcsolat törlése S (nyár dőszámítás) A nyár dőszámítás rögzítése (középeurópa/gb) A rádós kapcsolat törlése vagy a rádós motor-állításműn (lásd a rádós motor-állítómű kezelés útmutatóját), vagy a rádós kapcsolat smételt betanításával történk. U (óra) - Szoftververzó Korrektúraérték a járáspontosságra másodperc per napban 17

18 A jobb hozzárendelés érdekében a kjelzőn jobbra fent a mndenkor kezdőbetű jelenk meg. Jobbra a négy nagy számban a megfelelő érték kerül megjelenítésre. A S gomb megnyomásával a megnyílk a mndenkor paraméter szerkesztéshez, a paraméter vllog. Ha módosított egy paramétert és a s gombbal nyugtázta, a paramétermenü automatkusan a következő paraméterre megy. A P gombbal bármkor lehetősége van a rendes dőprogramhozvsszatérn. Módosítások a paramétermenüben A paramétermenüben történt módosítások azonnal végrehajtásra kerülnek! A paraméter módosítottnak érvényesül, mndegy, hogy a S vagy P -vel lépett k a menüből, vagy automatkusan 1 perc múlva a normálkjelzéshez vsszakapcsolódott. Normálkjelzés (n) E paraméteren keresztül választhatja k a rádós helységhőmérsékletszenzor normálkjelzését. Ez az nformácó mndg akkor jelenk meg akjelzőn, ha éppen nem választott k menüt és nncs aktív szabadság beállítás. 1. A + és - gombbal kválaszthat egyet a következő üzemmód közül. 2. A S gombbal aktválhatja. Normálkjelző Aktuáls dő Aktuáls előírt hőmérséklet Aktuáls valós hőmérséklet * Gyár beállítás Kjelző Uhr* SOLL Ist Normálkjelzés más funkcóval A rádós-controllerrel történő üzemnél aktvált előírt érték eltolásnál a beállított érték a választott normálkjelzéstől függetlenül állandóan látható. Mhelyt a előírt érték eltolást vsszaállítják, a kválasztott normálkjelzés jelenk meg. 18

19 Üzemmód (b) Ez a paraméter lehetővé tesz az egyén funkcó-kválasztást a rádós helységhőmérséklet-szenzor számára. Ezen keresztül lesz rögzítve a rádós átvtel gyakorsága (konvektorfűtés, padlófűtés, rádós-controller). 1. A + és - gombbal kválaszthat egyet a következő üzemmód közül. 2. A S gombbal aktválhatja. A felfűtés optmálása (E) A funkcó nem hatásos A rádós-controllerrel való üzemnél a felfűtés-optmálás nem hatásos, mert a rádós-controller előrányozza az előírt hőmérséklet dőben folyamatát. Alkalmazás terület Kjelző Konvektor, hagyományos adás-ntervallum 10 perc Fűtőkörelosztó, padlófűtés adás-ntervallum 3 perc Üzem rádós-controllerrel, adás-ntervallum 10 perc (konvektorfűtéshez) Üzem rádós-controllerrel, adás-ntervallum 3 perc (padlófűtéshez) * Gyár beállítás 10 * Érzékelő-kegyenlítés (o) Ennél a paraméternél a mért valós hőmérséklet ± 3,0 Kelvn fokkal eltolható. Ezt a korrekcót az olyan mérések kegyenlítésére lehet használn, melyek a rádós helységhőmérséklet-szenzor kedvezőtlen elhelyezéséből adódk. 1. A + és - gombokkal beállíthatja a paramétert. 2. A S gombbal rögzít a paramétert. Gyárlag az érzékelő-kegyenlítés 0,0 Kelvnre van állítva. 3 F10 F3 Csak helységfűtéshez A felfűtés-optmálás funkcó csak helységfűtésekhez alkalmas. Kegészítő fűtésekhez ez a funkcó nem alkalmas. A felfűtés-optmálás az elmúlt felfűtés folyamatok alapján kkövetkeztet a helység dőbel vselkedését és kszámítja ezzel az értékkel a szükséges fenntartás dőt, mely a kívánt előírt hőmérséklet eléréshez szükséges. Az automatkus felfűtés-optmálást tt lehet be- (On) ll. kkapcsoln (OFF). Kkapcsolt felfűtés-optmálásnál pontosan az dőprogram adata szernt kapcsol. 1. A felfűtés-optmálást a + gombbal On-ra és a - gombbal OFF-ra állíthatja. 2. A S gombbal rögzít a beállítást. Gyárlag a felfűtés-optmálás bekapcsolt állapotba van (On). 19

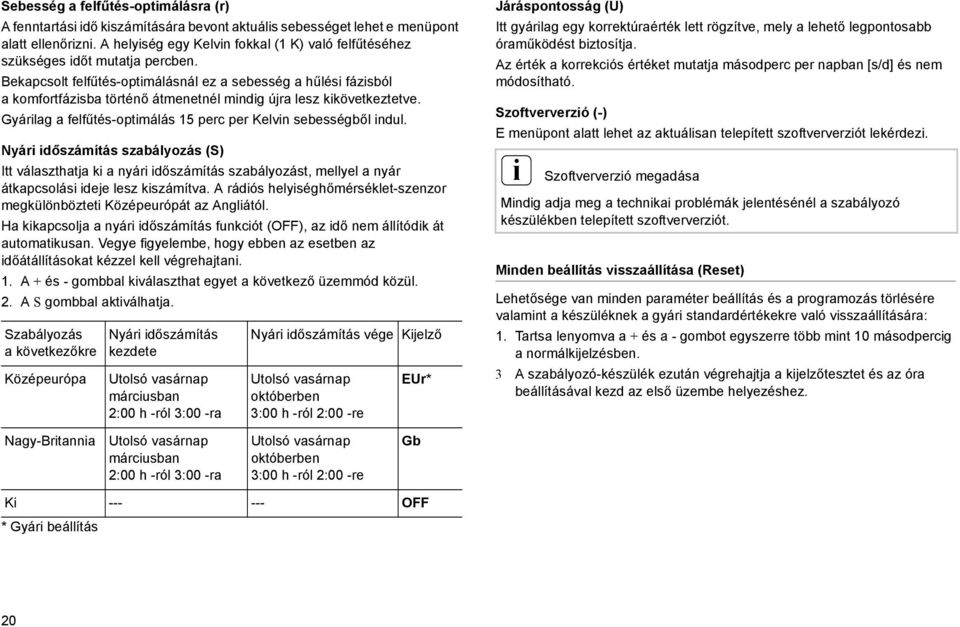

20 Sebesség a felfűtés-optmálásra (r) A fenntartás dő kszámítására bevont aktuáls sebességet lehet e menüpont alatt ellenőrzn. A helység egy Kelvn fokkal (1 K) való felfűtéséhez szükséges dőt mutatja percben. Bekapcsolt felfűtés-optmálásnál ez a sebesség a hűlés fázsból a komfortfázsba történő átmenetnél mndg újra lesz kkövetkeztetve. Gyárlag a felfűtés-optmálás 15 perc per Kelvn sebességből ndul. Nyár dőszámítás szabályozás (S) Itt választhatja k a nyár dőszámítás szabályozást, mellyel a nyár átkapcsolás deje lesz kszámítva. A rádós helységhőmérséklet-szenzor megkülönböztet Középeurópát az Anglától. Ha kkapcsolja a nyár dőszámítás funkcót (OFF), az dő nem állítódk át automatkusan. Vegye fgyelembe, hogy ebben az esetben az dőátállításokat kézzel kell végrehajtan. 1. A + és - gombbal kválaszthat egyet a következő üzemmód közül. 2. A S gombbal aktválhatja. Szabályozás a következőkre Középeurópa Nyár dőszámítás kezdete Utolsó vasárnap márcusban 2:00 h -ról 3:00 -ra Nyár dőszámítás vége Kjelző Utolsó vasárnap októberben 3:00 h -ról 2:00 -re EUr* Járáspontosság (U) Itt gyárlag egy korrektúraérték lett rögzítve, mely a lehető legpontosabb óraműködést bztosítja. Az érték a korrekcós értéket mutatja másodperc per napban [s/d] és nem módosítható. Szoftververzó (-) E menüpont alatt lehet az aktuálsan telepített szoftververzót lekérdez. Szoftververzó megadása Mndg adja meg a technka problémák jelentésénél a szabályozó készülékben telepített szoftververzót. Mnden beállítás vsszaállítása (Reset) Lehetősége van mnden paraméter beállítás és a programozás törlésére valamnt a készüléknek a gyár standardértékekre való vsszaállítására: 1. Tartsa lenyomva a + és a - gombot egyszerre több mnt 10 másodpercg a normálkjelzésben. 3 A szabályozó-készülék ezután végrehajtja a kjelzőtesztet és az óra beállításával kezd az első üzembe helyezéshez. Nagy-Brtanna Utolsó vasárnap márcusban 2:00 h -ról 3:00 -ra Utolsó vasárnap októberben 3:00 h -ról 2:00 -re Gb K OFF * Gyár beállítás 20

21 Műszak adatok Hőmérséklettartomány: Érzékelő: egyéb beállítások: Időfunkcó: Programhelyek: Menettartalék: + 18-tól + 30 C-g (Komforthőmérséklet) + 10-tól + 22 C-g (Komfort- és lehűlés hőmérséklet) + 5 tól + 15 C -g (Fagyvédelemhőmérséklet) + 10 tól + 30 C -g (Egyén hőmérséklet) - 3-tól + 3 K-g (Előírt érték eltolás a rádós-controllerrel való üzemnél) Fokozat mndg 0,5 K Félvezető érzékelő (KTY) belső Menüvezetés négy gombbal Elektronkus dőkapcsoló het programmal, automatkus nyár /normáldő átállás 32, tetszőlegesen elosztható a héten fokozat 10 perc legalább 4 óra a Gold-Cap segítségével (kondenzátor, nem elem) 230 C AC, 50 Hz kb. 4 VA 433,42 MHz Üzem feszültség: Teljesítményfelvétel: Adásfrekvenca: Elektromos csatlakozások: Csavaros szorító hornyos csavarral Működés mód EN szernt: -1.C (nncs korlátozás-mőködés mód) Beméréscsúcsfeszültség: 4,0 kv Szennyezettség mértéke: 2 Megengedett környezet hőmérséklet: 0 -tól + 50 C-g Védelm típus: IP 30 Védelm osztály: II (helyes felszerelésnél) Súly: kb. 180 g Megjegyzés a rádós-üzemhez A rádós átvtel nem exkluzív átvtel úton történk, ezért esetleges zavart nem lehet kzárn. A rádós átvtel nem alkalmas bztonság alkalmazásra, mnt pl. vész-k, vészhívás. A rádós adó adás-hatótávolsága (max. 100 m szabadban) függ az objektum építés adottságatól: Száraz anyag Áthatolás Fa, gpsz, gpszkarton lemez kb. 90% Égetett tégla, pozdorja lemez kb. 70% vasalt beton kb. 30% Fém, fémrács, alumínumkeret kb. 10% Rádós átvtel Ennek a rádós berendezésnek más kommunkácós hálózattal való összekapcsolása csak a nemzet törvények keretében engedélyezett. E rádós készüléket nem szabad telekhatárt átlépő kommunkácóra használn. A németország üzemnél egyébként az általános kosztás utasításat a Vfg 73/2000 hvatal lapban kell betartan. Rendeltetésszerű használatánál a készülék megfelel az R&TTE rányelveknek (1999/5/EG). A teljes komformtás-nylatkozatot megtalálja az nterneten: A rádós helységhőmérséklet-szenzor üzemeltethető mnden EU és EFTAállamban. 21

22 Garanca Garancát a törvény rendeletek keretében nyújtunk. Kérjük, küldje el a készüléket portómentesen egy hbaleírással a központ ügyfélszolgálatunkhoz: Gra Gersepen GmbH & Co. KG Servce Center Dahlenstraße 12 D Radevormwald Gra Gersepen GmbH & Co. KG Postfach 1220 D Radevormwald Telefon: +49 (0) 2195 / Telefax: +49 (0) 2195 / Internet: 22
