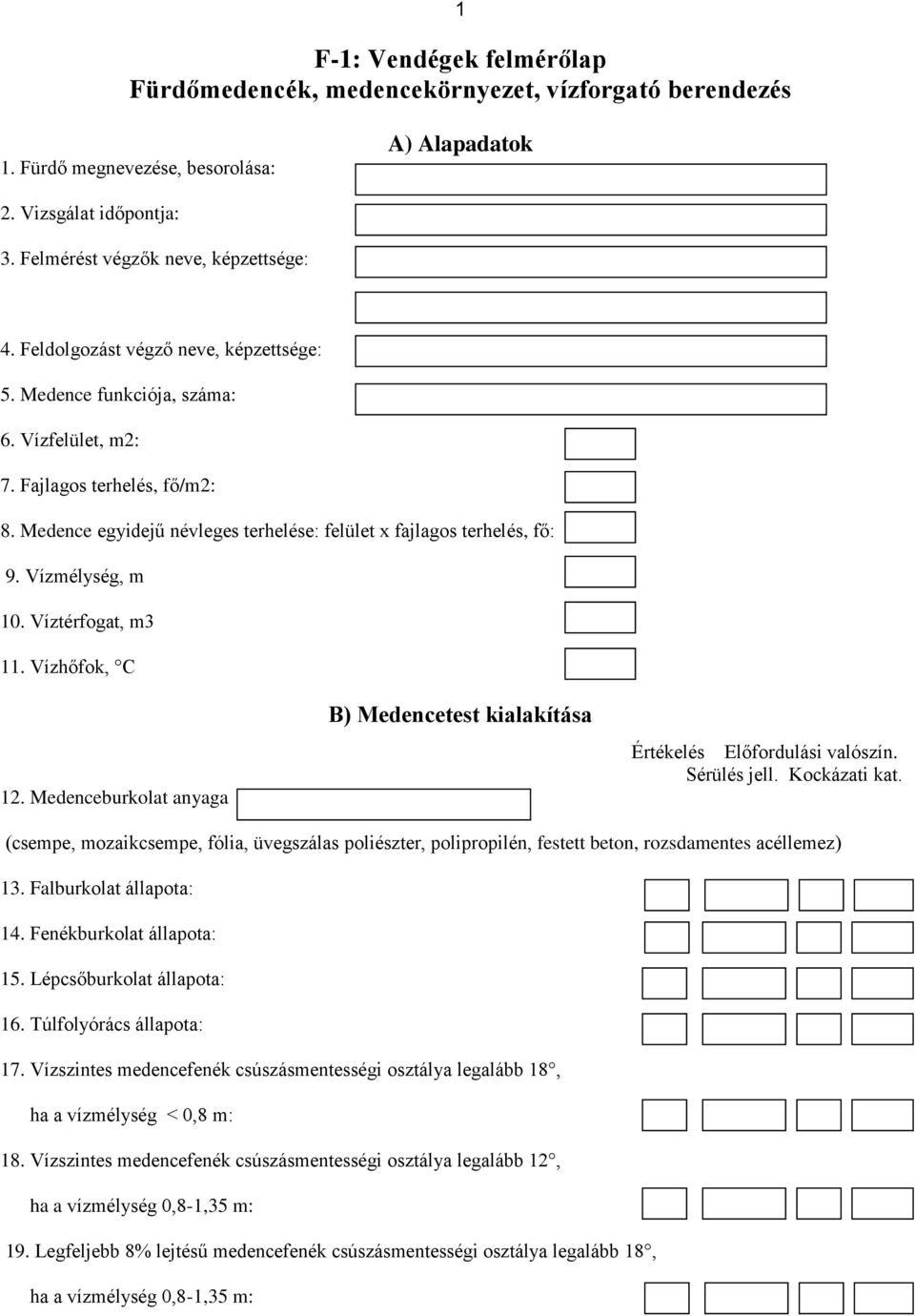

1 1 F-1: Vendégek felmérőlap Fürdőmedencék, medencekörnyezet, vízforgató berendezés 1. Fürdő megnevezése, besorolása: A) Alapadatok 2. Vizsgálat időpontja: 3. Felmérést végzők neve, képzettsége: 4. Feldolgozást végző neve, képzettsége: 5. Medence funkciója, száma: 6. Vízfelület, m2: 7. Fajlagos terhelés, fő/m2: 8. Medence egyidejű névleges terhelése: felület x fajlagos terhelés, fő: 9. Vízmélység, m 10. Víztérfogat, m3 11. Vízhőfok, C 12. Medenceburkolat anyaga B) Medencetest kialakítása (csempe, mozaikcsempe, fólia, üvegszálas poliészter, polipropilén, festett beton, rozsdamentes acéllemez) 13. Falburkolat állapota: 14. Fenékburkolat állapota: 15. Lépcsőburkolat állapota: 16. Túlfolyórács állapota: 17. Vízszintes medencefenék csúszásmentességi osztálya legalább 18, ha a vízmélység < 0,8 m: 18. Vízszintes medencefenék csúszásmentességi osztálya legalább 12, ha a vízmélység 0,8-1,35 m: 19. Legfeljebb 8% lejtésű medencefenék csúszásmentességi osztálya legalább 18, ha a vízmélység 0,8-1,35 m:

2 2 20. Több mint 8% lejtésű medencefenék csúszásmentességi osztálya legalább 24, ha a vízmélység 0,8-1,35 m: 21. Medencelépcső, csúszásmentességi osztálya 24 : 22. Hágcsófokok, rajtkövek csúszásmentességi osztálya 24 : 23. Túlfolyórács csúszásmentességi osztálya 18 : 24. A finn túlfolyó vízzel borított felületének (a medenceperem és a vályú bukóéle között) csúszásmentességi osztálya A medencetestből 3 mm-re, vagy annál magasabban kiálló elemek legalább 3 mm-es sugárral le vannak-e kerekítve: 26. A felhasználók által elérhető veszélyes méretű nyílások mérettartományai (ha a nyílás mélysége nagyobb, mint a szélessége): a) 0-8 mm: b) mm: c) 230 mm, vagy annál nagyobb: 27. Beszívás elleni védelem követelményei: Szívónyílásoknál (fenékürítőknél, mintavételi szivattyú szívónyílásainál, a szkimmer szívónyílását kivéve) a szívási sebesség nem haladja meg a 0,5m/sec-t? 28. Ezen kívül két vagy több elvezető nyílás van, az alábbi többlet feltételekkel: a) a nyílások legközelebbi pontjai közötti távolság legalább 2 m: b) az egyik nyílás teljes lezárása esetén a másik szívónyílás is képes a teljes vízmennyiség szállítására: 29. Hajbeszívás elkerülésére a medence oldalfalán lévő beszívódási pontok védve vannak-e a hozzáféréstől : 30. A vízforgató rendszer befúvóinál a víz belépési sebessége nem haladja meg a 4 m/sec értéket: 31. Fedlapok, védőtakarók, rácsok, csak szerszámmal vagy vandálbiztos megoldással történő eltávolíthatósága:

3 3 32. A műszakilag nem szükséges nyílások burkolva vannak-e: 33. Feszített perem feltűnő színnel való jelölése: 34. Feszített peremnél min. 15 mm mély kapaszkodó horony az egész peremen: 35. Süllyesztett víztükörnél a medenceperem megkülönböztethető a környezettől: 36. Süllyesztett víztükörnél van-e kapaszkodó perem (a medence függőleges falában, vagy a medence peremén), vagy korlát: 37. Az 1,35 m-nél kisebb vízmélységnél a medencefenék lejtése legfeljebb 10%: 38. Medencefenék lejtés változásának jelölése feltűnő színnel, vagy burkolat érdességgel: 39. A medencefenéken feltűnő jelölés, ahol a mélység 1,35-nél mélyebbre változik: 40. Az 1,35 m-nél kisebb vízmélységnél a medencefenék burkolata nem okoz kényelmetlenséget (lapélek, fugák): 41. A medence oldalfalai függőlegesek, sima felületűek, és 1,5 m-es mélységig nincs a felületből kiugró rész (kivéve a pihenőpadkát): 42. 1,35 m-nél nagyobb mélységnél pihenőpadka -1,0 és -1,35 m között: 43. Pihenőpadka min. 100 mm mély, vagy max. 150 mm kiugrás: 44. Falba süllyesztett lépcsők legalább 250 mm mélyek: 45. Falba süllyesztett lépcsők azonos ( mm) lépés magasságúak: 46. Falba süllyesztett lépcsők szabványos kapaszkodókorláttal: 47. Beépített létrák szabványos kapaszkodókorláttal: 48. Beépített létráknál belépési mélység legalább 150 mm: 49. Beépített létráknál a lépéstávolság ( mm) azonos: 50. Beépített létrák megmarkolandó részeinek átmérője mm között: 51. Beépített létráknál a legalsó lépcső és a medence alja közötti távolság legalább 100 mm:

4 4 52. Beépített létráknál a létra kapaszkodóinak magassága a medence melletti területtől mm között van: 53. A létra kapaszkodói visszafordulnak a medencetérbe: 54. A medence falába teljesen besüllyesztett létrák ívelt kapaszkodói nem állnak a medence síkján túl: 55. A létrák lépcsőfokainak szélessége legalább 450 mm, legfeljebb 600 mm: 56. Létrák lépcsőfokainak mélysége legalább 50 mm: 57. Edző és versenymedencéknél: a) az előre gyártott létra csak süllyesztett lehet: b) a lépcsőlejárók nem zavarják az úszósávokat: 58. A rögzített lépcsőfokos létrák mindkét oldalán kapaszkodók vannak: 59. A rögz. lépcsőfokos létrák kapaszkodóinak magassága mm: 60. A rögzített lépcsőfokos létrák kapaszkodói visszafordulnak a medencébe: 61. A rögzített lépcsőfokos létra két szomszédos lépcsőfokának járófelületei között a legnagyobb függőleges távolság legfeljebb 250 mm: 62. A rögzített lépcsőfokos létra két szomszédos lépcsőfoka között a tiszta távolság magasság legalább 200 mm: 63. A rögzített lépcsőfokos létra legfelső lépcsőfoka egy szintben van a medence szélével: 64. A rögzített lépcsőfokos létra felső lépcsőjének külső széle és az alsó lépcsőjének belső széle egy függőleges síkban van, vagy a lépcsőfokoknak fedniük kell egymást: 65. A rögz. lépcsőfokos létra a lépcsőfokai legalább 940 mm szélesek: 66. A rögz. lépcsőfokos létra a lépcsőfokai legalább 250 mm mélyek: 67. Ha a ki- bejárásra rámpát alkalmaznak, akkor a rámpa járófelületének csúszásmentességi osztálya Egy vízterű bel- és kültéri medencénél beltéren, a kijárattól

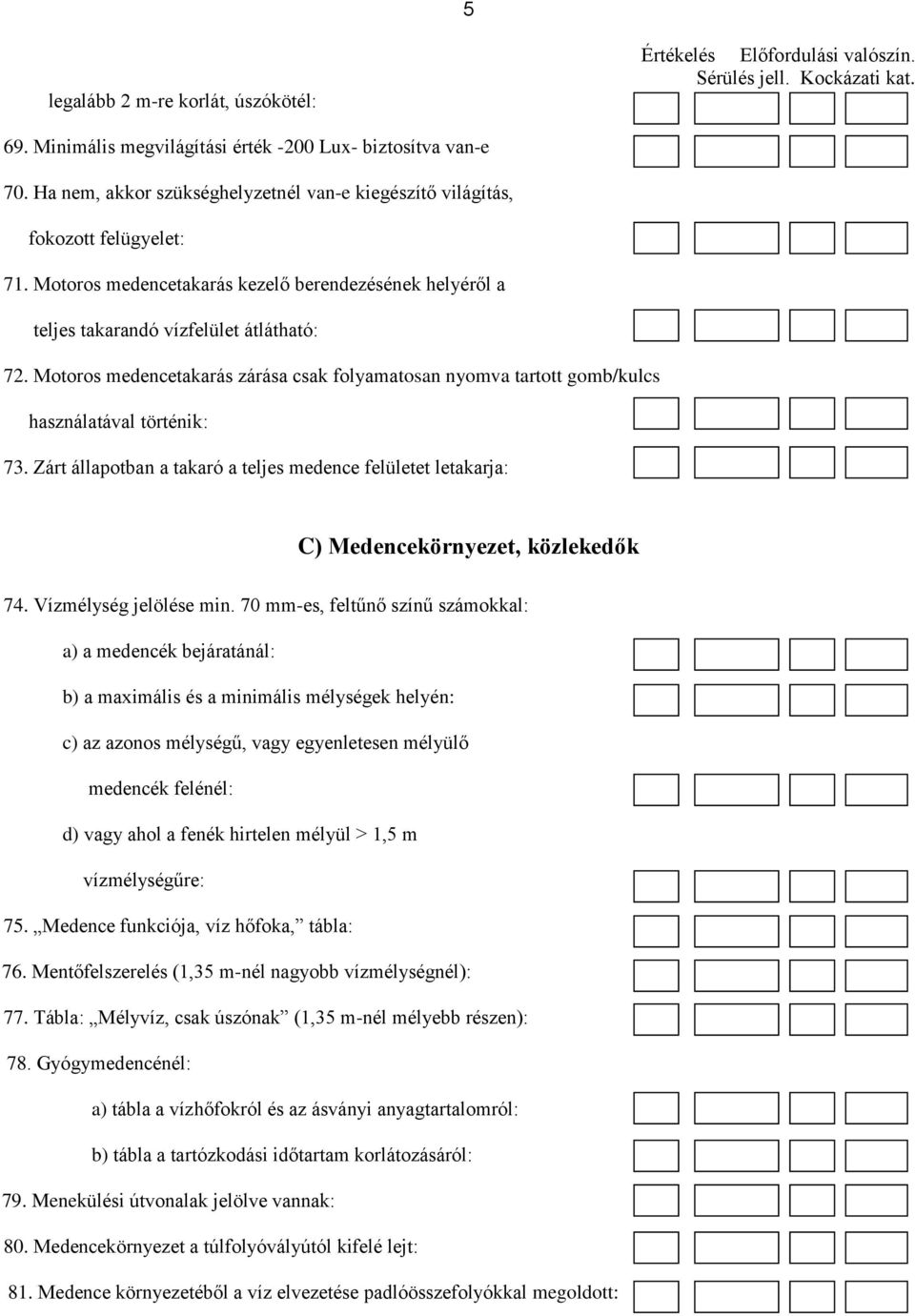

5 5 legalább 2 m-re korlát, úszókötél: 69. Minimális megvilágítási érték -200 Lux- biztosítva van-e 70. Ha nem, akkor szükséghelyzetnél van-e kiegészítő világítás, fokozott felügyelet: 71. Motoros medencetakarás kezelő berendezésének helyéről a teljes takarandó vízfelület átlátható: 72. Motoros medencetakarás zárása csak folyamatosan nyomva tartott gomb/kulcs használatával történik: 73. Zárt állapotban a takaró a teljes medence felületet letakarja: C) Medencekörnyezet, közlekedők 74. Vízmélység jelölése min. 70 mm-es, feltűnő színű számokkal: a) a medencék bejáratánál: b) a maximális és a minimális mélységek helyén: c) az azonos mélységű, vagy egyenletesen mélyülő medencék felénél: d) vagy ahol a fenék hirtelen mélyül > 1,5 m vízmélységűre: 75. Medence funkciója, víz hőfoka, tábla: 76. Mentőfelszerelés (1,35 m-nél nagyobb vízmélységnél): 77. Tábla: Mélyvíz, csak úszónak (1,35 m-nél mélyebb részen): 78. Gyógymedencénél: a) tábla a vízhőfokról és az ásványi anyagtartalomról: b) tábla a tartózkodási időtartam korlátozásáról: 79. Menekülési útvonalak jelölve vannak: 80. Medencekörnyezet a túlfolyóvályútól kifelé lejt: 81. Medence környezetéből a víz elvezetése padlóösszefolyókkal megoldott:

6 6 Értékelés Előfordulási valószín. 82. Ha az előfürdő távolsága medencétől több mint 10 m, lábmosó van-e: 83. Ha a medence az előfürdő kikerülésével is megközelíthető, lábmosó van-e: 84. A lábmosó átfolyó rendszerű (óránkénti kétszeres vízcsere): 85. A lábmosó víz tartalmaz fertőtlenítőszert: 86. A lábmosó víz szennyvízként van elvezetve: 87. Vízforgatásos rendszerű lábmosónál a forgató rendszer megfelelő-e: 88. A falak, pillérek kiszögeléseinek lekerekítési sugara 3mm: 89. Falak, pillérek a padlószint feletti 2 m-es magasságig egyenletes síkfelületűek: 90. Üvegezett felületeken egyértelműen jelölt, biztonsági üveg: 91. Vizessé válható területek csúszásmentességi osztálya legalább 18 : 92. Padozat és burkolatának állapota: 93. Közlekedési út lépcsőfokainak magassága 250 mm, és nem nyitott: 94. Lépcsőfokok éle feltűnő módon van jelölve: 95. Lépcsőfokok csúszásmentessége 24 :: 96. Lépcsőfokok és burkolatuk állapota: 97. Rámpás közlekedőút hajlásszöge 8%: 98. Rámpa burkolatának csúszásmentessége 24 : 99. Rámpa eleje és vége jól láthatóan jelölve: 100. Rámpa és burkolata állapota 101. Mezítlábas területeken a hatásos vízelvezetés megoldott 102. A padló lejtése a vízelvezető felé 2-5% között van 103. A közlekedési utakon a minimális megvilágítási érték (100 Lux) biztosítva van-e: 104. Ha nem, akkor szükséghelyzetnél van-e kiegészítő világítás, fokozott felügyelet:

7 A közlekedési utak lehetővé teszik a vendégek folyamatos mozgását, elkerülve a torlódási pontokat, szűkületeket, akadályokat: 106. Vendégek részére elérhető, közvetlenül fűtött felületek hőfoka < 40 C: 107. Levegő hőmérséklete (vízhőfok C ), megfelelő: 108. Levegő páratartalma (relatív páratartalom: 40%-80%) megfelelő: 109. Légmozgás sebessége a vendégek közelében legfeljebb 0,1 m/sec: 110. A mentési pontok és a medence bármely része közötti távolság <20 m: 111. Legkisebb szélességi méretek az 1-es típusú fürdőknél: a) medencekörnyezet belépési területén a medencébe ( A ) 3,0 m: b) medencéből való kilépésnél a medencekörnyezetbe ( B ) 2,5 m: c) medenceperemtől a falig a rajtkövek környezetében ( C ) 3,0 m: d) medenceperemtől a falig ugrótornyoknál, ugródeszkáknál ( D ) 4,5 m: e) minimális szabad hely a az átjáró vendégek számára a beépített szerkezetek, pl. műugró torony, ugródeszkák, vízicsúszdák mögött( E ) 1,25 m: 112. Legkisebb szélességi méretek az 2-es típusú fürdőknél: a) medencekörnyezet belépési területén a medencébe ( A ) 2,5 m: b) medencéből való kilépésnél a medencekörnyezetbe ( B ) 2,0 m: c) medenceperemtől a falig a rajtkövek környezetében ( C ) 2,5 m: d) medenceperemtől a falig ugrótornyoknál, ugródeszkáknál ( D ) 2,5 m: e) minimális szabad hely a az átjáró vendégek számára a beépített szerkezetek, pl. műugró torony, ugródeszkák, vízicsúszdák mögött ( E ) 1,25 m: 113. Legkisebb szélességi méretek az 1-es és 2-es típusú fürdőknél: a) minimális szabad hely az átjáró vendégek számára a beépített szerkezetek (vízicsúszda, ugródeszka) mögött ( E ) 1,25 m: b) körüljárók a 300 m2-nél kisebb medencék körül ( G1 ) 1,25 m: c) körüljárók a 300 m2-nél nagyobb medencék körül ( G2 ) 1,5 m

8 8 d) legkisebb távolság az úszó/műugró medence és az úszni nem tudóknak való medence/terület között, ha a két terület nincs elkülönítve, ( F1 ) 4,0 m: e) műugró- és úszómedence közötti legkisebb távolság, ha a két terület nincs elkülönítve ( F2 ) 3,0 m: f) körüljárók a 300 m2-nél kisebb medencék körül: g) körüljárók a 300 m2-nél nagyobb medencék körül: 114. Medencefelügyelet létszáma medencénként, fő: 115. Felügyeleti helyek száma medencénként, ahonnan legalább a vízi élményelemeket lehet ellenőrizni, illetve jó rálátást biztosítanak a vízfelületre és medencekörnyezetre: 116. Minden felügyeleti helyen van azonnali segélyhívást biztosító kommunikációs eszköz: 117. A fedett medencék uszodamesteri helyiségének hőmérséklete független a medencetér hőmérsékletétől: 118. Kültéri medencéknél a csapadékvíz nem juthat be a medencébe: 119. Kültéri medencénél levélfogó a túlfolyó vályúkban: D) Medencehidraulika 120. Vízfestéses eljárás alapján a medencehidraulika megfelelő E) Vízkezelés, vízforgatásos rendszer 121. A vízforgató berendezés szükséges teljesítménye, m3/h: 122. Tényleges (mért) szűrési-forgatási teljesítmény, m3/h: 123. Szükséges napi pótvíz mennyisége, m3: 124. Naponta ténylegesen bevezetett pótvíz mennyisége, m3: 125. Teljes vízcsere gyakorisága (nap): 126. Homokszűrők típusa egyrétegű, többrétegű: 127. Homok gyorsszűrő MSZ szerinti kivitel:

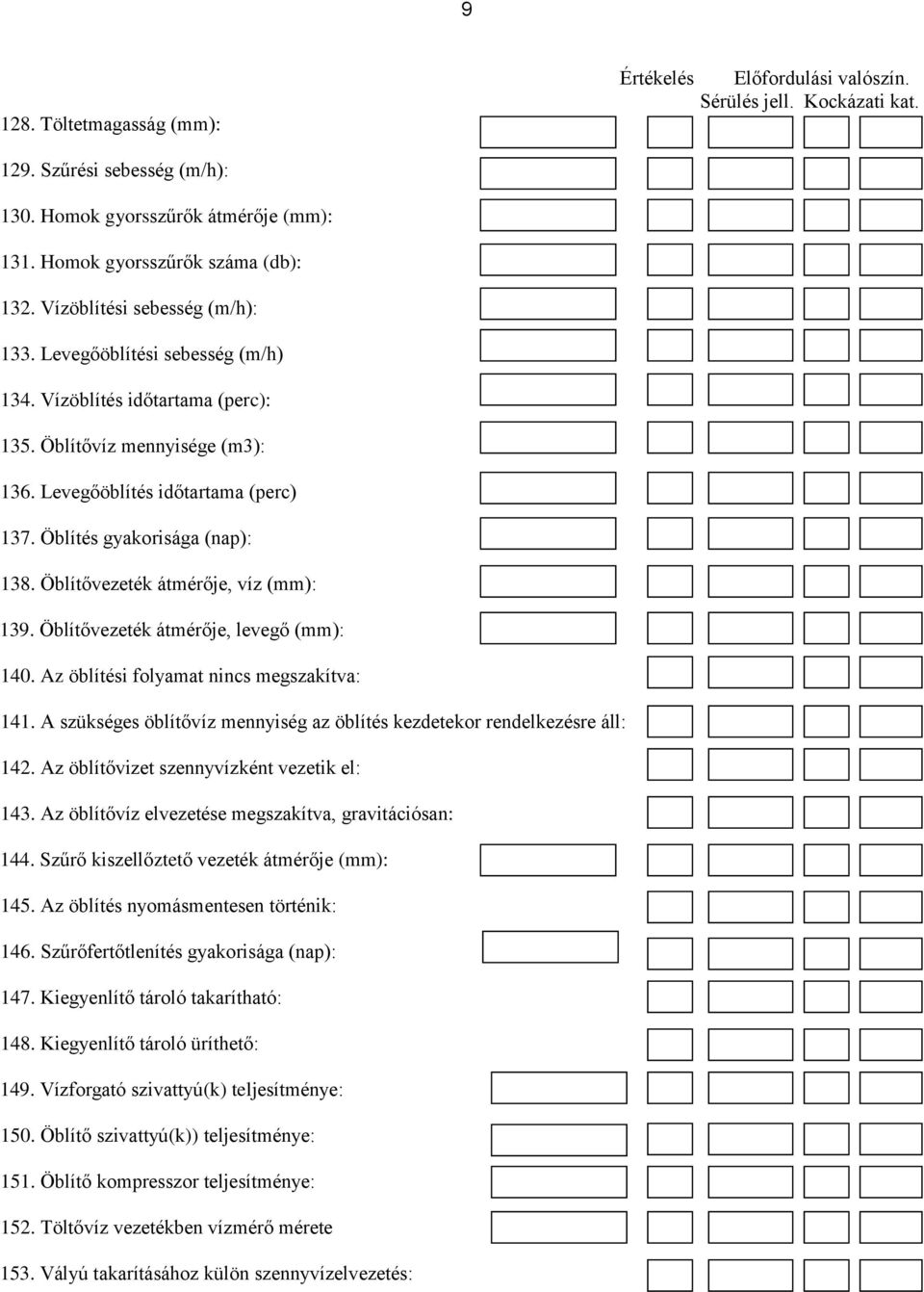

9 Töltetmagasság (mm): Értékelés Előfordulási valószín Szűrési sebesség (m/h): 130. Homok gyorsszűrők átmérője (mm): 131. Homok gyorsszűrők száma (db): 132. Vízöblítési sebesség (m/h): 133. Levegőöblítési sebesség (m/h) 134. Vízöblítés időtartama (perc): 135. Öblítővíz mennyisége (m3): 136. Levegőöblítés időtartama (perc) 137. Öblítés gyakorisága (nap): 138. Öblítővezeték átmérője, víz (mm): 139. Öblítővezeték átmérője, levegő (mm): 140. Az öblítési folyamat nincs megszakítva: 141. A szükséges öblítővíz mennyiség az öblítés kezdetekor rendelkezésre áll: 142. Az öblítővizet szennyvízként vezetik el: 143. Az öblítővíz elvezetése megszakítva, gravitációsan: 144. Szűrő kiszellőztető vezeték átmérője (mm): 145. Az öblítés nyomásmentesen történik: 146. Szűrőfertőtlenítés gyakorisága (nap): 147. Kiegyenlítő tároló takarítható: 148. Kiegyenlítő tároló üríthető: 149. Vízforgató szivattyú(k) teljesítménye: 150. Öblítő szivattyú(k)) teljesítménye: 151. Öblítő kompresszor teljesítménye: 152. Töltővíz vezetékben vízmérő mérete 153. Vályú takarításához külön szennyvízelvezetés:

10 Durva szűrés kiegyenlítő tároló, vagy a szivattyúk előtt: 155. Töltővíz összetétele megfelel az MSZ sz. szabványnak: 156. A szabványtól eltérő összetételű töltővíznél van-e megfelelő előkezelés: 157. Közös vízforgatóra kötött medencék esetén betartandó feltételek: a) vagy az egyes medencék térfogata 100 m3-nél kisebb: b) vagy a medencék közel vannak egymáshoz, és csak egy gépház van: c) a medencék azonos vízhőmérsékletűek: d) az egyes medencék szükség esetén egymástól függetlenül is üzemeltethetők: e) az egyes medencék tömegáramát medencénként lehet mérni: f) a vegyszeradagolás medencénként külön-külön van: 158. Szűrt uszodavíz vezetékben vízmérő mérete, állapota: 159. Fertőtlenítőszer adagolás automatikus: 160. Adagolóberendezés teljesítménye megfelelő: 161. Kötött klór határértékét betartják: 162. Hidrogén peroxid fertőtlenítőszer használatánál csak kombinált hidrogénperoxid-ezüst, vagy hidrogénperoxid-kvaternerammónium készítményt használnak: 163. Ózon használata esetén a maradék ózont aktív szénnel eltávolitják: 164. ph szabályozószer adagolása automatikus: 165. Adagoló berendezés teljesítménye megfelelő: 166. Folyamatos pelyhesítőszer adagolás (1-es típusú fürdő): 167. Algátlanító szer adagolás van-e: 168. Automatikus vegyszerezés mintavételi helye megfelelő: 169. Az adagolórendszer felismeri a hibás működést, és leáll: 170. A beadagolási pontok megfelelő sorrendben vannak elhelyezve: 171. A beadagolási pontok elegendő távolságban egymástól, szűrőtől:

11 Legionella fertőzés elleni védekezés: - a megfelelő fertőtlenítőszer koncentráció folyamatosan, a csúcsterhelések időszakában is biztosítva van - a vízforgató csővezetékében nincsenek pangó csőszakaszok: 173. Mintavételi csap a nyersvíz vezetékben: 174. Mintavételi csapok a szűrő előtt, után: 175. Mintavételi csap a vegyszerezés után: 176. Mintavétel (fürdővíz vizsgálat) gyakorisága: 177. Minták megfelelősége: 178. Vegyszertároló helyiség van-e (1-es típusú fürdőnél): 179. A vegyszertárolók szellőztetése alkalmas és megfelelő mértékű 180. Gépi szellőztetésnél vészjelző a meghibásodás jelzésére 181. A vegyszerek megfelelő kármentőben vannak tárolva: 182. A vegyszerek összeférhetőségi tulajdonságaiknak megfelelő elkülönítéssel vannak tárolva, figyelembe véve a tűzveszélyességi előírásokat is: 183. A vegyszertároló megfelelő távol van: a) a nyilvános használatú terektől: b) a szellőztető rendszer beszívási helyétől: c) a nyilvánosság felé vezető ajtóktól és ablakoktól 184. Klórgáz használata esetén: a) klórgáz tároló helyisége gázszivárgás biztos: b) klórgáz tároló helyisége legalább a környezettel azonos szinten van: c) klórgáz tároló helyiség kijárata legalább 3 méter vízszintes távolságra van az azonos szinten elhelyezett más nyílásoktól: d) klórgáz tároló helység kijárata legalább 5 méter vízszintes távolságra van a mélyebben fekvő helyiségektől:

12 12 e) A klórozó helyiség közelébe légbeszívással működő berendezést tartalmazó helyiségek (pl.: kompresszorház), valamint trafóházak, automatikák úgy vannak telepíteve, hogy a klórozó-helyiség felöl a beszívási lehetőség kizárt: f) Klórozó és klórtároló helyiségek nyitásérzékelővel felszerelt ajtaján belülről, a záró felületén a gáz kiszivárgását megakadályozó vegyszerálló elasztikus tömítő anyaggal felszerelt perem van, így záráskor az ajtó körkörösen megfelelően tömített: g) klórgáz tároló helyiség fel van szerelve gázszivárgás riasztóval amely 3 mg klór/m 3 -nél és a felett a mérőberendezés kényszerkapcsolatba lép a klórfejlesztő berendezéssel, és a hiba kiküszöböléséig azt leállítja: h) klórgáz tároló helyiség fel van szerelve a gáz biztonságos elszállítására szolgáló berendezéssel: i) klórgáz tároló helyiség fel van szerelve a kiömlött gáz lecsapatására vagy semlegesítésére szolgáló eszközzel: j) Klórgázadagoló berendezéseknél a klórozó és a klórgázhordót vagy -palackot tároló helyiség a mennyezet alatt elhelyezett, a helyi körülményeknek és hőmérsékleti viszonyoknak megfelelő vízpermet előállítását biztosító, vízpermetező csőrendszerrel van ellátva, amelyet állandó víznyomáson kell tartani: kj) a klórgázt szállító vezetékben a környezethez képest alacsonyabb nyomás van: l) A klórgáz vezeték korróziónak és vegyi hatásnak ellenálló anyagból van: m) Padló alatt még védőcsőben sincs nyomás alatt üzemelő klórgáz csővezeték vezetve: n) Közműalagútban, a mélyen fekvő részeknél csak vákuum alatti klórgázvezeték van, acél védőcsőben: 185. Egy főre legalább 1 m3 bevezetett frissvíz jut: F) Vízkezelés, töltő-ürítő rendszer 186. A medence napi terhelése nem több mint a bevezetett frissvíz mennyisége:

13 A fürdési hőmérséklet beállításánál alkalmazott eljárás nem változtatja a víz biológiailag aktív alkotórészeit: 188. A medencébe bevezetett terheléssel arányos- víz mennyiség a vízfelületből számított maximális terhelés 30%-nál kisebb terhelésnél sem kisebb a maximális terheléshez tartozó érték 30%-nál: 189. Teljes vízcsere: a) 50 m 3 -nél kisebb medencénél, ha a terhelés a névleges terhelés 30%-ánál nagyobb, naponta kétszer: b) egyébként naponta: c) 300 m 3 -nél kisebb medence esetén naponta: d) m 3 -es medence esetén legalább 2 naponta: e) m 3 -es medence esetén legalább 4 naponta: f) 1600 m 3 -nél nagyobb medencénél legalább 10 naponta: G) Elektromos berendezések 190. Közvetett érintés elleni védelem, villámvédelem a) Beltéri és kültéri egyvízterű medence határoló területén van-e - elektromosan vezető, egyenpotenciálú hálózatba bekötött zárható térelválasztó: - és attól vagy a kijárattól legalább 2 méterre nem vezetőképes korlát vagy úszókötél: b) A medencében és a medence helyiségében minden rögzített idegen vezetőképes rész (nem közvetlenül villamos berendezések, így korlátok, lefolyórácsok, és a sávban elhelyezett minden test (villamos berendezés) össze van-e kötve egymással, és a központi védő egyenpotenciálra hozó sínnel, ez lehet az elosztó közelében lévő EPH sín:

14 Közvetlen érintés elleni védelem, vagyis áramütés elleni védelem. Ez vonatkozik minden villamos berendezésre, mely a medence területén vagy a medencében van. Érintésvédelmi sávok: a) 0+1. sáv: SELV 12VAC/30VDC max., áramforrás 2. sávon kívül: b) 2. sáv: - SELV 12VAC/30VDC max., áramforrás 2. sávon kívül: - vagy SELV 12VAC/30VDC max., áramforrás 2. sávban, ha az áramforrást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy a táplálást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és áramforrás a 2. sávon kívül elhelyezett: - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és áramforrás 2. sávon belül elhelyezett, ha az áramforrást 30mA-es RCD (áramvédő kapcsoló) védi: 192. Kábelezés a) 0+1. sáv: Csak az ott elhelyezett eszközöket tápláló kábelek haladhatnak: b) sáv: fém védőcsövek, vagy fémköpenyű kábelek bekötendők az EP hálózatba: 193. Dobozok (szerelvény és kötődobozok) a) 0. sáv: Tilos b) 1. sáv: Csak az SELV áramkörök dobozai lehetnek itt Kapcsolók, vezérlőelemek, dugaszoló aljzatok a) 0+1. sáv: Tilos. b) 2. sáv: Ha a védelem: - vagy SELV 12VAC/30VDC max., áramforrás 2. sávban, ha az áramforrást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy a táplálást 30mA-es RCD (áramvédő kapcsoló) védi

15 15 - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és áramforrás 2. sávon kívül elhelyezett: - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és áramforrás 2. sávon belül elhelyezett, ha az áramforrást 30mA-es RCD (áramvédő kapcsoló) védi: 195. Medencékhez használt fogyasztók a) 0+1. sáv: Csak rögzített és gyártóművi bizonylattal igazolt, úszómedencékhez szánt készülékek lehetnek: b) Padlóba épített villamos fűtés, ha táplálása 196. Víz alatti lámpák: - SELV 12VAC/30VDC max., áramforrás 2. sávon kívül - vagy SELV 12VAC/30VDC max., áramforrás 2. sávban, ha az áramforrást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy EP hálózathoz csatlakoztatott fémköpeny vagy fémháló védi, és táplálása 30mA-es RCD (áramvédő kapcsoló) védi: a) Az EN szabványnak megfelelőségi bizonylat szükséges: b) Csak rögzített lámpa lehet: c) Ha vízzáró ablak mögött van a lámpa, akkor a lámpa és a vízzáró ablak szerkezet között nem lehet érintkezés: 197. Egyéb előírás az 1. sávban lévő villamos szerkezetekre: olyan medencéhez tartozó villamos szerkezetekre vonatkozik, mely összefügg a víz használatával, így ellenáramoltató, stb. Akkor alkalmazható, ha: - Legfeljebb 12VAC/30VDC, de nem SELV táplálású: - és II. érintésvédelmi osztályú, és közepes mechanikai ütéseknek ellenálló szigetelő burkolatban van: - és csak kulccsal vagy szerszámmal nyitható burkolat mögött van, és a burkolat nyitása megszakítja az összes aktív vezetőt (nullát is):

16 16 - és a tápkábelt és a hálózati megszakító eszközt úgy kell szerelni, hogy az II. érintésvédelmi osztályú védelmet vagy egyenértékű szigetelést biztosítson: - és a szerkezet táplálása a következő módon történik: - SELV 25VAC/60VDC max., áramforrás 2. sávon kívül: - vagy a táplálást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és áramforrás 2. sávon kívül elhelyezett: 198. Vészjelzés a) Vészjelző kapcsoló véletlen működtetése akadályozott-e: b) Vészjelző kapcsoló működtetése esetén van-e lehulló üveg vagy hasonló törmelék: c) Vészjelző kapcsoló nyugtázási helye: vendégforgalomtól elzárt területen van, és csak felhatalmazott személy nyugtázhat: d) Felügyelet nélküli medencetér esetén a vészhelyzeti segélyhívó működőképességének ellenőrzése: 199. Biztonsági világítás a) Biztonsági világítás értéke legalább 1 lux tartalék áramforrás üzemmódban legyen: b)- Biztonsági világítás a normál világítással együtt bekapcsolódik: c) Biztonsági világítás feszültség kimaradás esetén gyakorlatilag azonnal áttér a tartalék áramforrásra: d) Biztonsági világítás 30 percen keresztül üzemképes legyen: e) Menekülési útirány jelző: a tér minden pontjáról legalább egy útirány jelző látható legyen: f) Minden vészkijárati ajtó felett vagy mellett az ajtóra mutató nyíllal rendelkező piktogrammal ellátott lámpatest van-e g) Minden szabadba nyíló menekülő ajtó kívülről meg van-e jelölve, hogy

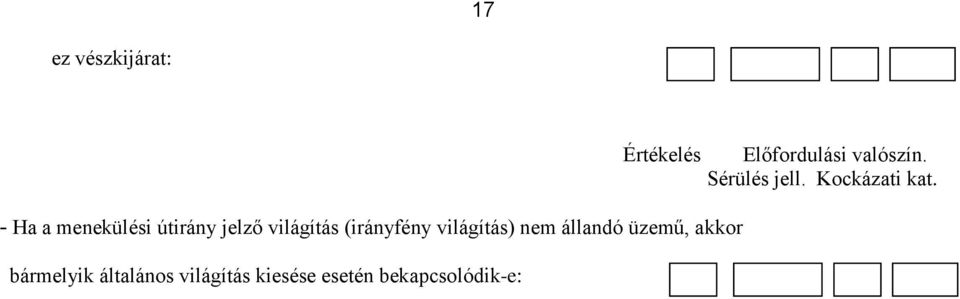

17 17 ez vészkijárat: Értékelés - Ha a menekülési útirány jelző világítás (irányfény világítás) nem állandó üzemű, akkor bármelyik általános világítás kiesése esetén bekapcsolódik-e: Előfordulási valószín.
