1 ÉPÍTÉSÜGYI MINŐSÉGELLENŐRZŐ INNOVÁCIÓS KÖZHASZNÚ TÁRSASÁG H-1113 Budapest, Diószegi út 37. Levélcím: H-1518 Budapest, Pf : 69. Telefon: +36 (1) Fax: +36 (1) info@emi.hu Honlap: SOCIÉTÉ D'UTILITÉ PUBLIQUE POUR LE CONTRÔLE DE LA QUALITÉ ET L'INNOVATION DU BÂTIMENT NON-PROFIT COMPANY FOR QUALITY CONTROL AND INNOVATION IN BUILDING GEMEINNÜTZIGE GESELLSCHAFT FÜR QUALITÄTSKONTROLLE UND INNOVATION IM BAUWESEN A-238/2006 ÉME ÉPÍTŐIPARI MŰSZAKI ENGEDÉLY A termék megnevezése: A termék tervezett felhasználási területe: Kérelmező: mint az ÉME jogosultja A termék gyártója: A termék ÉMI Kht. szakrendi jelzete (SZRJ): Érvényes: FAKRO SMART LWS, FAKRO KOMFORT LWK FAKRO THERMO LTK, FAKRO LDK, FAKRO MSU Universal, FAKRO LWM, FAKRO LST, FAKRO OLN-P típusú hőszigetelt padláslétrák és FAKRO LSF, FAKRO LWF típusú tűzgátló padlásfeljáró létrák valamint FAKRO tartozékok (LXS típusú műanyag papucs, LXH típusú piros színű fém kapaszkodó, LXB típusú 95 cm magasságú fa védőkorlát, LXL típusú szegélyléc) Lakó- és középületek időszakos használatú tereinek (pl. padlástér) megközelítésére Fakro Sp. z o. o. Nowy Sacz, Ul. Wegierska 144a PL LWS, LWK, LTK, LDK: Stolart sp. z o.o Dobra 506, Lengyelország, Fakro WDF sp. z o.o. ul. Wojska Polskiego 3, Mielec, Lengyelország LWF, OLN-P: Stolart sp. z o.o Dobra 506, Lengyelország LSF: J.A.P. spol.s.r.o. Lovesice 67, Prerov III Lovesice, Csehország LWM, LST: Stolart sp. z o.o Dobra 506, Lengyelország, Qingdao FBM Building Materials Co.,Ltd. South Bejhuan Road, Lingang Industrial Zone, Jiaonan, Qingdao, China P.C:266400, Kína MSU Universal: Fakro PP sp. z o.o. ul. Węgierska 144a, Nowy Sącz, Lengyelország Lépcsők (2.2.6.) július 30-ig Budapest, július 02. (Horváth Sándor) vezérigazgató-helyettes minőségügyi és marketing igazgató Az Építőipari Műszaki Engedély 21 oldalt és - db számozott, pecséttel ellátott mellékletet tartalmaz. Az ÉME érvényessége az ÉMI Kht. honlapján ellenőrizhető.

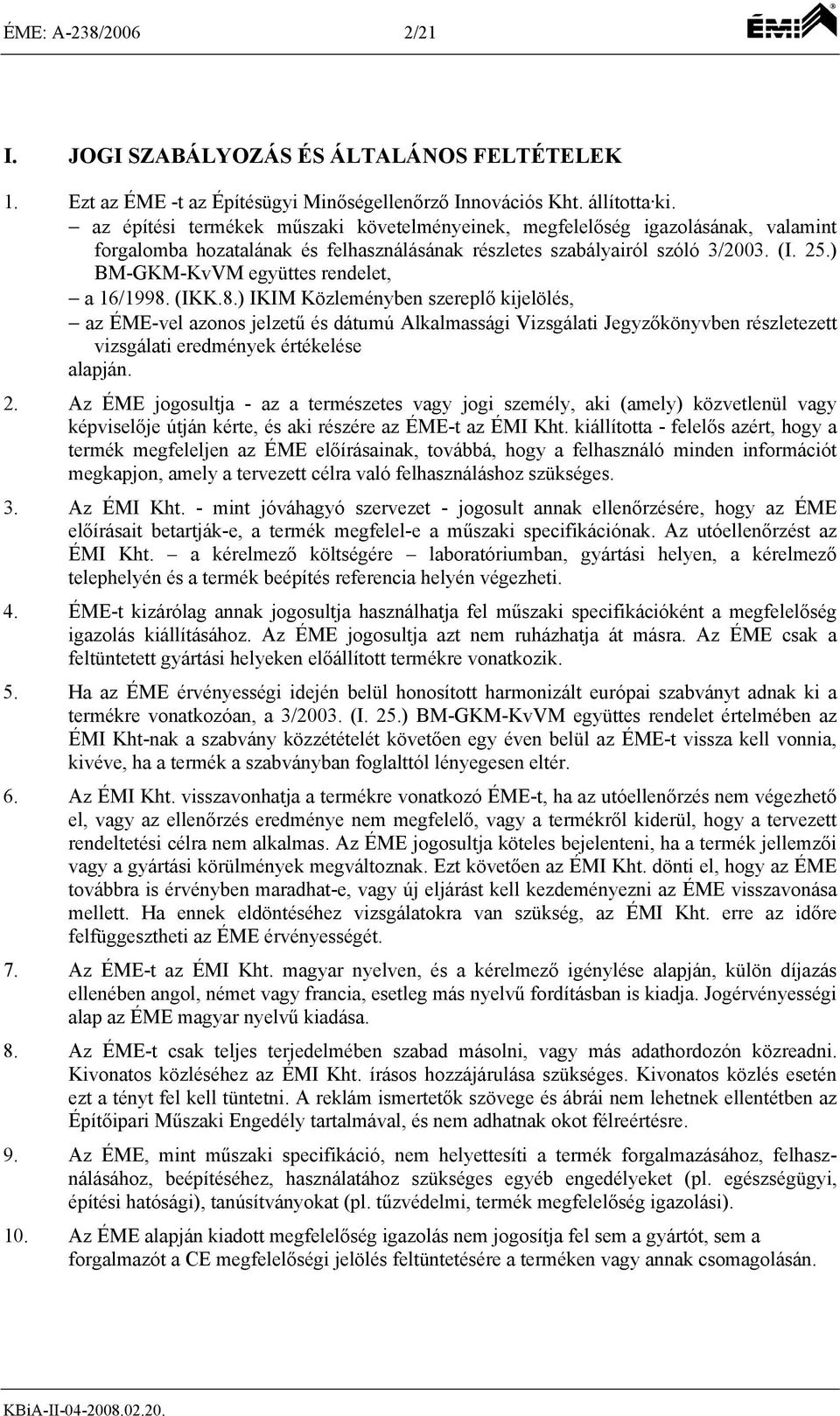

2 ÉME: A-238/2006 2/21 I. JOGI SZABÁLYOZÁS ÉS ÁLTALÁNOS FELTÉTELEK 1. Ezt az ÉME -t az Építésügyi Minőségellenőrző Innovációs Kht. állította ki. az építési termékek műszaki követelményeinek, megfelelőség igazolásának, valamint forgalomba hozatalának és felhasználásának részletes szabályairól szóló 3/2003. (I. 25.) BM-GKM-KvVM együttes rendelet, a 16/1998. (IKK.8.) IKIM Közleményben szereplő kijelölés, az ÉME-vel azonos jelzetű és dátumú Alkalmassági Vizsgálati Jegyzőkönyvben részletezett vizsgálati eredmények értékelése alapján. 2. Az ÉME jogosultja - az a természetes vagy jogi személy, aki (amely) közvetlenül vagy képviselője útján kérte, és aki részére az ÉME-t az ÉMI Kht. kiállította - felelős azért, hogy a termék megfeleljen az ÉME előírásainak, továbbá, hogy a felhasználó minden információt megkapjon, amely a tervezett célra való felhasználáshoz szükséges. 3. Az ÉMI Kht. - mint jóváhagyó szervezet - jogosult annak ellenőrzésére, hogy az ÉME előírásait betartják-e, a termék megfelel-e a műszaki specifikációnak. Az utóellenőrzést az ÉMI Kht. a kérelmező költségére laboratóriumban, gyártási helyen, a kérelmező telephelyén és a termék beépítés referencia helyén végezheti. 4. ÉME-t kizárólag annak jogosultja használhatja fel műszaki specifikációként a megfelelőség igazolás kiállításához. Az ÉME jogosultja azt nem ruházhatja át másra. Az ÉME csak a feltüntetett gyártási helyeken előállított termékre vonatkozik. 5. Ha az ÉME érvényességi idején belül honosított harmonizált európai szabványt adnak ki a termékre vonatkozóan, a 3/2003. (I. 25.) BM-GKM-KvVM együttes rendelet értelmében az ÉMI Kht-nak a szabvány közzétételét követően egy éven belül az ÉME-t vissza kell vonnia, kivéve, ha a termék a szabványban foglalttól lényegesen eltér. 6. Az ÉMI Kht. visszavonhatja a termékre vonatkozó ÉME-t, ha az utóellenőrzés nem végezhető el, vagy az ellenőrzés eredménye nem megfelelő, vagy a termékről kiderül, hogy a tervezett rendeltetési célra nem alkalmas. Az ÉME jogosultja köteles bejelenteni, ha a termék jellemzői vagy a gyártási körülmények megváltoznak. Ezt követően az ÉMI Kht. dönti el, hogy az ÉME továbbra is érvényben maradhat-e, vagy új eljárást kell kezdeményezni az ÉME visszavonása mellett. Ha ennek eldöntéséhez vizsgálatokra van szükség, az ÉMI Kht. erre az időre felfüggesztheti az ÉME érvényességét. 7. Az ÉME-t az ÉMI Kht. magyar nyelven, és a kérelmező igénylése alapján, külön díjazás ellenében angol, német vagy francia, esetleg más nyelvű fordításban is kiadja. Jogérvényességi alap az ÉME magyar nyelvű kiadása. 8. Az ÉME-t csak teljes terjedelmében szabad másolni, vagy más adathordozón közreadni. Kivonatos közléséhez az ÉMI Kht. írásos hozzájárulása szükséges. Kivonatos közlés esetén ezt a tényt fel kell tüntetni. A reklám ismertetők szövege és ábrái nem lehetnek ellentétben az Építőipari Műszaki Engedély tartalmával, és nem adhatnak okot félreértésre. 9. Az ÉME, mint műszaki specifikáció, nem helyettesíti a termék forgalmazásához, felhasználásához, beépítéséhez, használatához szükséges egyéb engedélyeket (pl. egészségügyi, építési hatósági), tanúsítványokat (pl. tűzvédelmi, termék megfelelőség igazolási). 10. Az ÉME alapján kiadott megfelelőség igazolás nem jogosítja fel sem a gyártót, sem a forgalmazót a CE megfelelőségi jelölés feltüntetésére a terméken vagy annak csomagolásán.

3 3/21 ÉME: A-238/2006 II. AZ ÉPÍTŐIPARI MŰSZAKI ENGEDÉLYRE VONATKOZÓ KÜLÖNLEGES FELTÉTELEK 1. ADATOK 1.1. A termék gyártási helye(i) LWS, LWK, LTK, LDK: Stolart sp. z o.o Dobra 506, Lengyelország, Fakro WDF sp. z o.o. ul. Wojska Polskiego 3, Mielec, Lengyelország Stolart sp. z o.o Dobra 506, Lengyelország LWF, OLN-P: LSF: J.A.P. spol.s.r.o. Lovesice 67, Prerov III Lovesice, Csehország LWM, LST: Stolart sp. z o.o Dobra 506, Lengyelország, Qingdao FBM Building Materials Co.,Ltd. South Bejhuan Road, Lingang Industrial Zone, Jiaonan, Qingdao, China P.C:266400, Kína MSU Universal: 1.2. A termék és a termék tervezett felhasználásának leírása Fakro PP sp. z o.o. ul. Węgierska 144a, Nowy Sącz, Lengyelország Lakó- és középületek időszakos használatú tereinek (pl. padlástér) megközelítésére lenyitható, kihajtható, felcsúsztatható és fix kialakítással. Kizárólag belső térben alkalmazhatók a szerkezetek, fedett helyen fűtött és nem fűtött terek esetén. Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

4 ÉME: A-238/2006 4/ A FAKRO padlásfeljáró létrák leírása FAKRO SMART LWS (OptiStep néven is forgalmazzák) U= 1,1 W/m 2 K Létrafokok szélessége: 340 mm Keret magassága: 140 mm Fokok közti távolság: 250 mm Létrafokok vastagsága: 20 mm Hőszigetelés vastagsága: 30 mm Terhelhetőség: 1,6 kn Zárak és épületvasalatok: MSZ EN 1670 alapján Keret anyaga: I-II. osztályú erdei ill. Ajtólap (fentről lefelé): borovi fenyő 3 mm HDF, 30mm PS hab, 3 mm HDF, a lap kerete borovi fenyő Létra dőlésszöge: Kötőelemek: MSZ ISO 8992:1994 szerint Szokásos méretek: Külön rendelhető tartozék: 1110*550 mm 1110*600 mm 1200*600 mm 1300*600 mm 1110*700 mm 1200*700 mm 1300*700 mm 1400*700 mm LXS típusú műanyag papucs LXH típusú piros színű fém kapaszkodó LXB típusú 95 cm magasságú fa védőkorlát Lenyitható, háromrészes, hőszigetelt ajtóval rendelkező padláslétra. Alkalmazható 270 ill. 305 cm belmagasságú helyiségekben, ahol a födémszerkezetre tűzállósági határérték követelmény nincs előírva. A létrafokokon csúszásgátló mélyedések vannak. Egyedi megrendelésre készül négyrészes kivitelben is, 270, 290, 305 és 325 cm belmagasságok esetén. Egyedi megrendelés esetén a mennyezeti nyílás névleges szélessége cm, hossza cm-ig. Az ajtólap farostlemez felületét festéssel nem látják el. A szárny és tok közötti légzárást gumitömítés biztosítja.

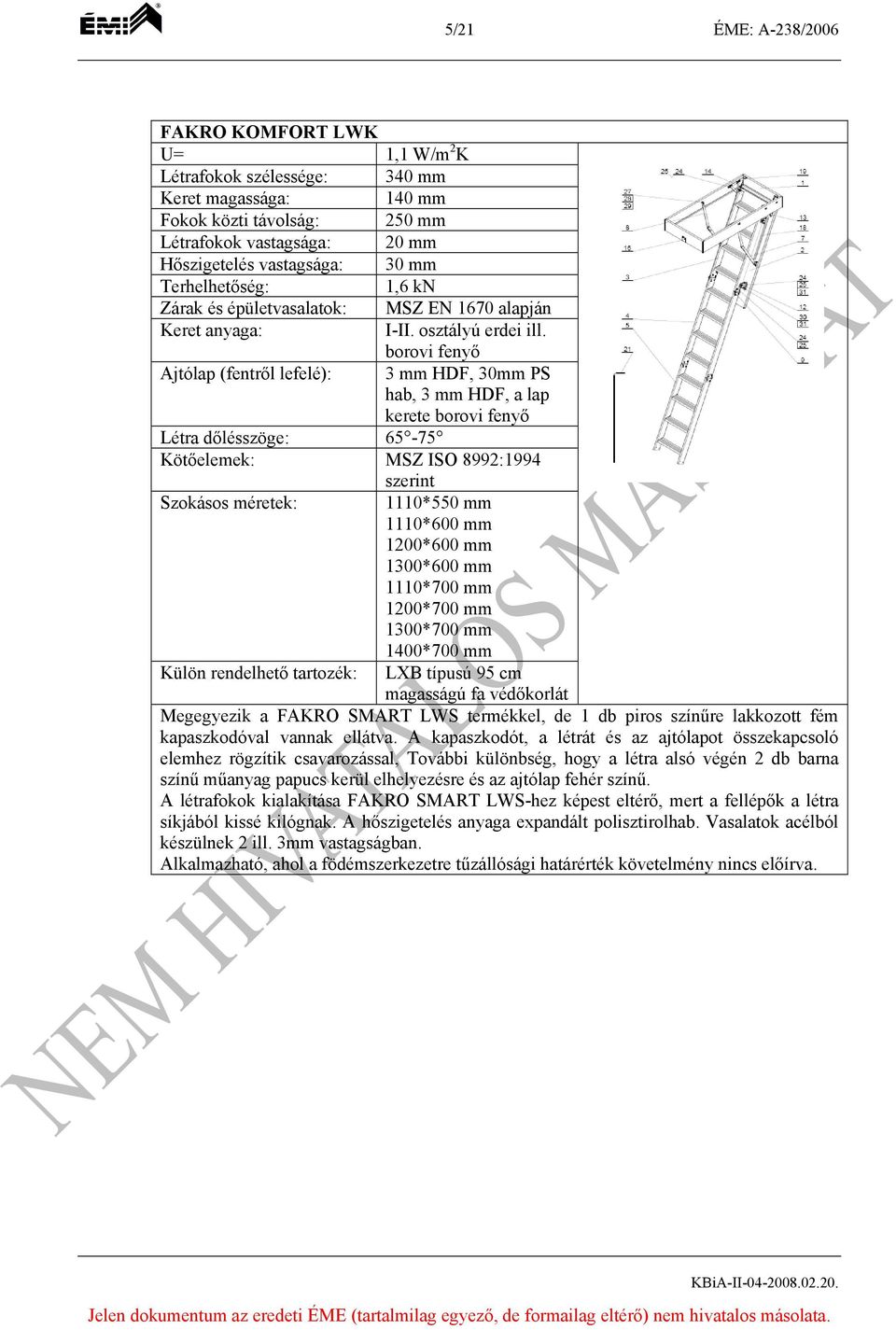

5 5/21 ÉME: A-238/2006 FAKRO KOMFORT LWK U= 1,1 W/m 2 K Létrafokok szélessége: 340 mm Keret magassága: 140 mm Fokok közti távolság: 250 mm Létrafokok vastagsága: 20 mm Hőszigetelés vastagsága: 30 mm Terhelhetőség: 1,6 kn Zárak és épületvasalatok: MSZ EN 1670 alapján Keret anyaga: I-II. osztályú erdei ill. borovi fenyő Ajtólap (fentről lefelé): 3 mm HDF, 30mm PS hab, 3 mm HDF, a lap kerete borovi fenyő Létra dőlésszöge: Kötőelemek: MSZ ISO 8992:1994 szerint Szokásos méretek: 1110*550 mm 1110*600 mm 1200*600 mm 1300*600 mm 1110*700 mm 1200*700 mm 1300*700 mm 1400*700 mm Külön rendelhető tartozék: LXB típusú 95 cm magasságú fa védőkorlát Megegyezik a FAKRO SMART LWS termékkel, de 1 db piros színűre lakkozott fém kapaszkodóval vannak ellátva. A kapaszkodót, a létrát és az ajtólapot összekapcsoló elemhez rögzítik csavarozással, További különbség, hogy a létra alsó végén 2 db barna színű műanyag papucs kerül elhelyezésre és az ajtólap fehér színű. A létrafokok kialakítása FAKRO SMART LWS-hez képest eltérő, mert a fellépők a létra síkjából kissé kilógnak. A hőszigetelés anyaga expandált polisztirolhab. Vasalatok acélból készülnek 2 ill. 3mm vastagságban. Alkalmazható, ahol a födémszerkezetre tűzállósági határérték követelmény nincs előírva. Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

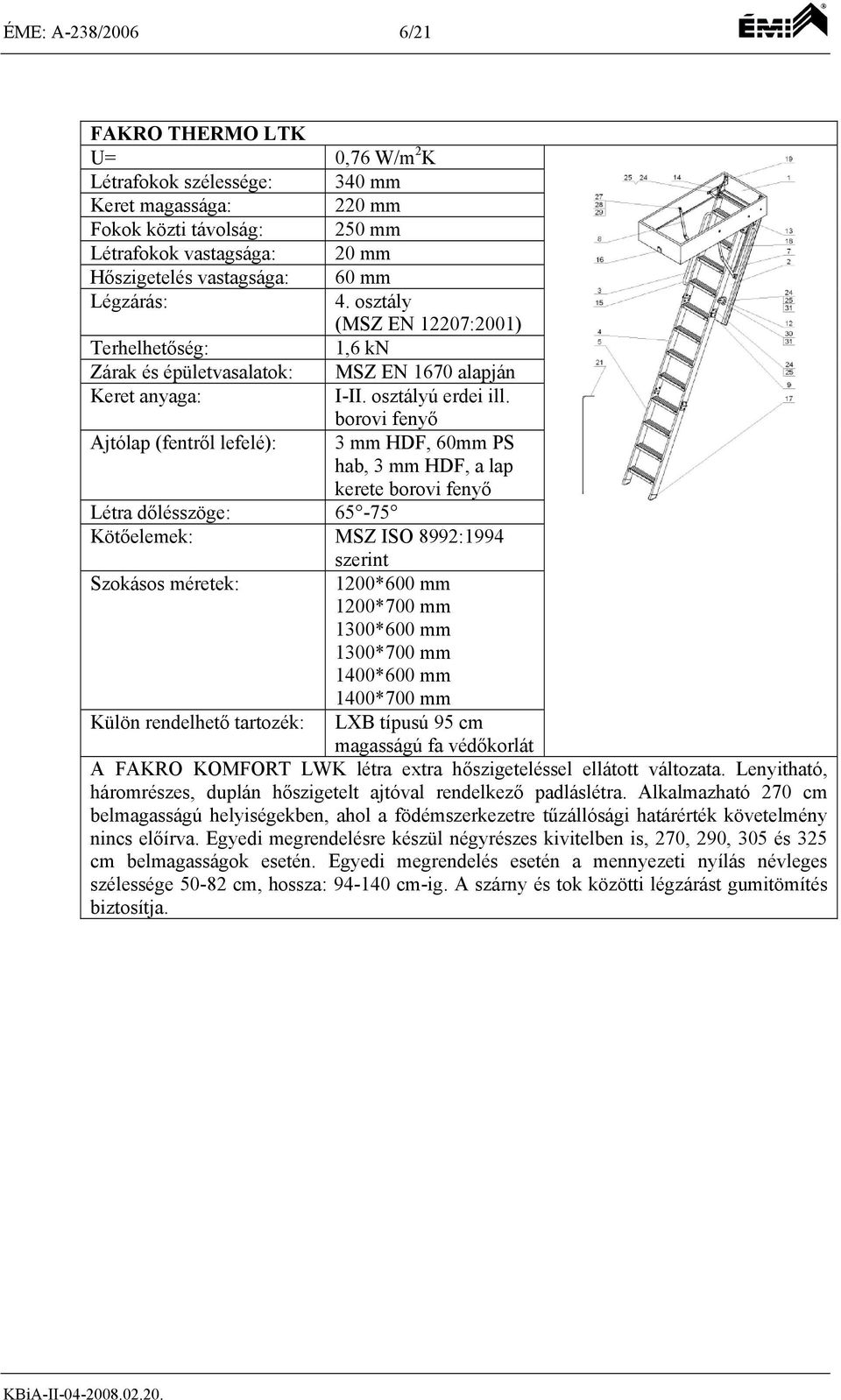

6 ÉME: A-238/2006 6/21 FAKRO THERMO LTK U= 0,76 W/m 2 K Létrafokok szélessége: 340 mm Keret magassága: 220 mm Fokok közti távolság: 250 mm Létrafokok vastagsága: 20 mm Hőszigetelés vastagsága: 60 mm Légzárás: 4. osztály (MSZ EN 12207:2001) Terhelhetőség: 1,6 kn Zárak és épületvasalatok: MSZ EN 1670 alapján Keret anyaga: I-II. osztályú erdei ill. borovi fenyő Ajtólap (fentről lefelé): 3 mm HDF, 60mm PS hab, 3 mm HDF, a lap kerete borovi fenyő Létra dőlésszöge: Kötőelemek: MSZ ISO 8992:1994 szerint Szokásos méretek: 1200*600 mm 1200*700 mm 1300*600 mm 1300*700 mm 1400*600 mm 1400*700 mm Külön rendelhető tartozék: LXB típusú 95 cm magasságú fa védőkorlát A FAKRO KOMFORT LWK létra extra hőszigeteléssel ellátott változata. Lenyitható, háromrészes, duplán hőszigetelt ajtóval rendelkező padláslétra. Alkalmazható 270 cm belmagasságú helyiségekben, ahol a födémszerkezetre tűzállósági határérték követelmény nincs előírva. Egyedi megrendelésre készül négyrészes kivitelben is, 270, 290, 305 és 325 cm belmagasságok esetén. Egyedi megrendelés esetén a mennyezeti nyílás névleges szélessége cm, hossza: cm-ig. A szárny és tok közötti légzárást gumitömítés biztosítja.

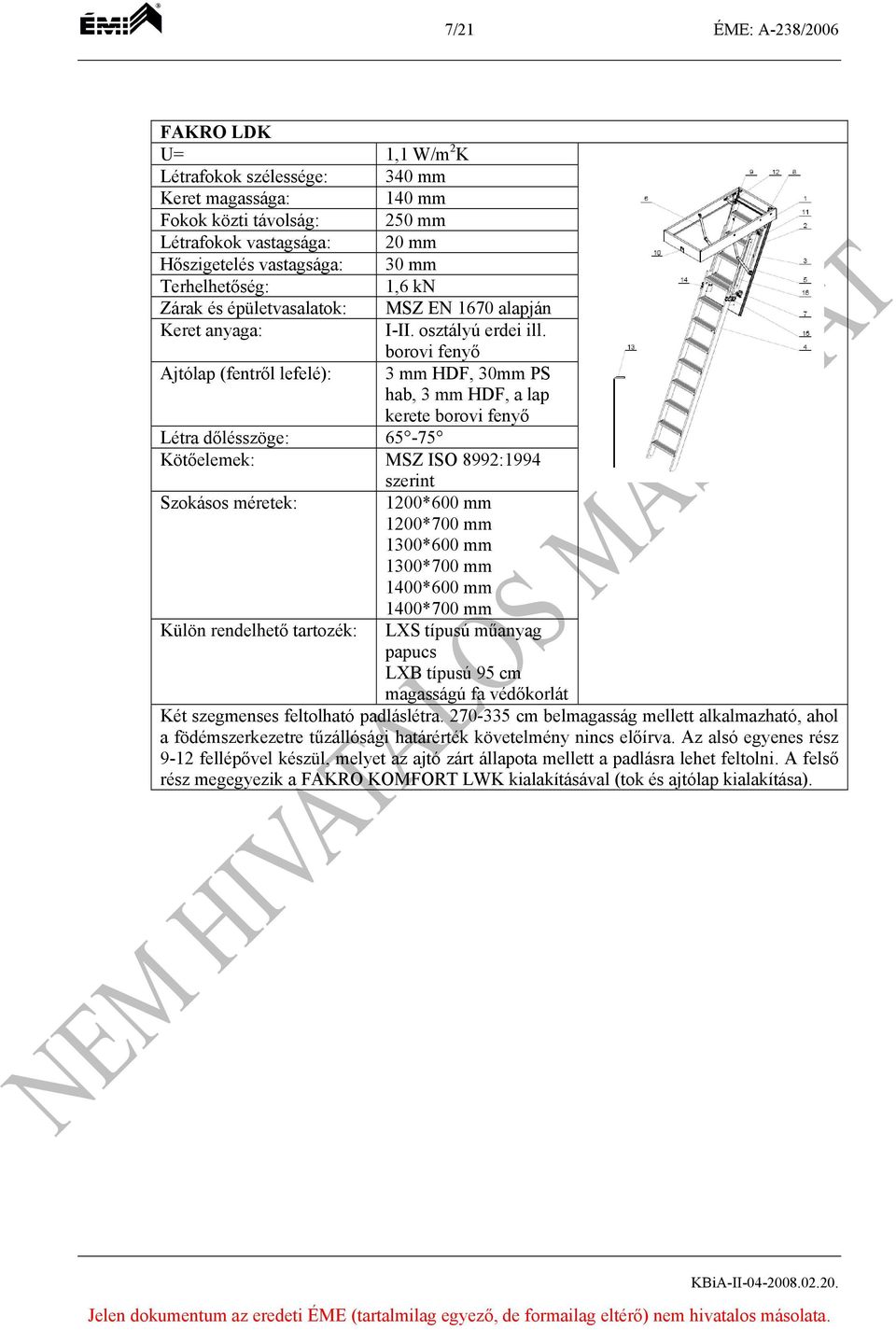

7 7/21 ÉME: A-238/2006 FAKRO LDK U= 1,1 W/m 2 K Létrafokok szélessége: 340 mm Keret magassága: 140 mm Fokok közti távolság: 250 mm Létrafokok vastagsága: 20 mm Hőszigetelés vastagsága: 30 mm Terhelhetőség: 1,6 kn Zárak és épületvasalatok: MSZ EN 1670 alapján Keret anyaga: I-II. osztályú erdei ill. borovi fenyő Ajtólap (fentről lefelé): 3 mm HDF, 30mm PS hab, 3 mm HDF, a lap kerete borovi fenyő Létra dőlésszöge: Kötőelemek: MSZ ISO 8992:1994 szerint Szokásos méretek: 1200*600 mm 1200*700 mm 1300*600 mm 1300*700 mm 1400*600 mm 1400*700 mm Külön rendelhető tartozék: LXS típusú műanyag papucs LXB típusú 95 cm magasságú fa védőkorlát Két szegmenses feltolható padláslétra cm belmagasság mellett alkalmazható, ahol a födémszerkezetre tűzállósági határérték követelmény nincs előírva. Az alsó egyenes rész 9-12 fellépővel készül, melyet az ajtó zárt állapota mellett a padlásra lehet feltolni. A felső rész megegyezik a FAKRO KOMFORT LWK kialakításával (tok és ajtólap kialakítása). Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

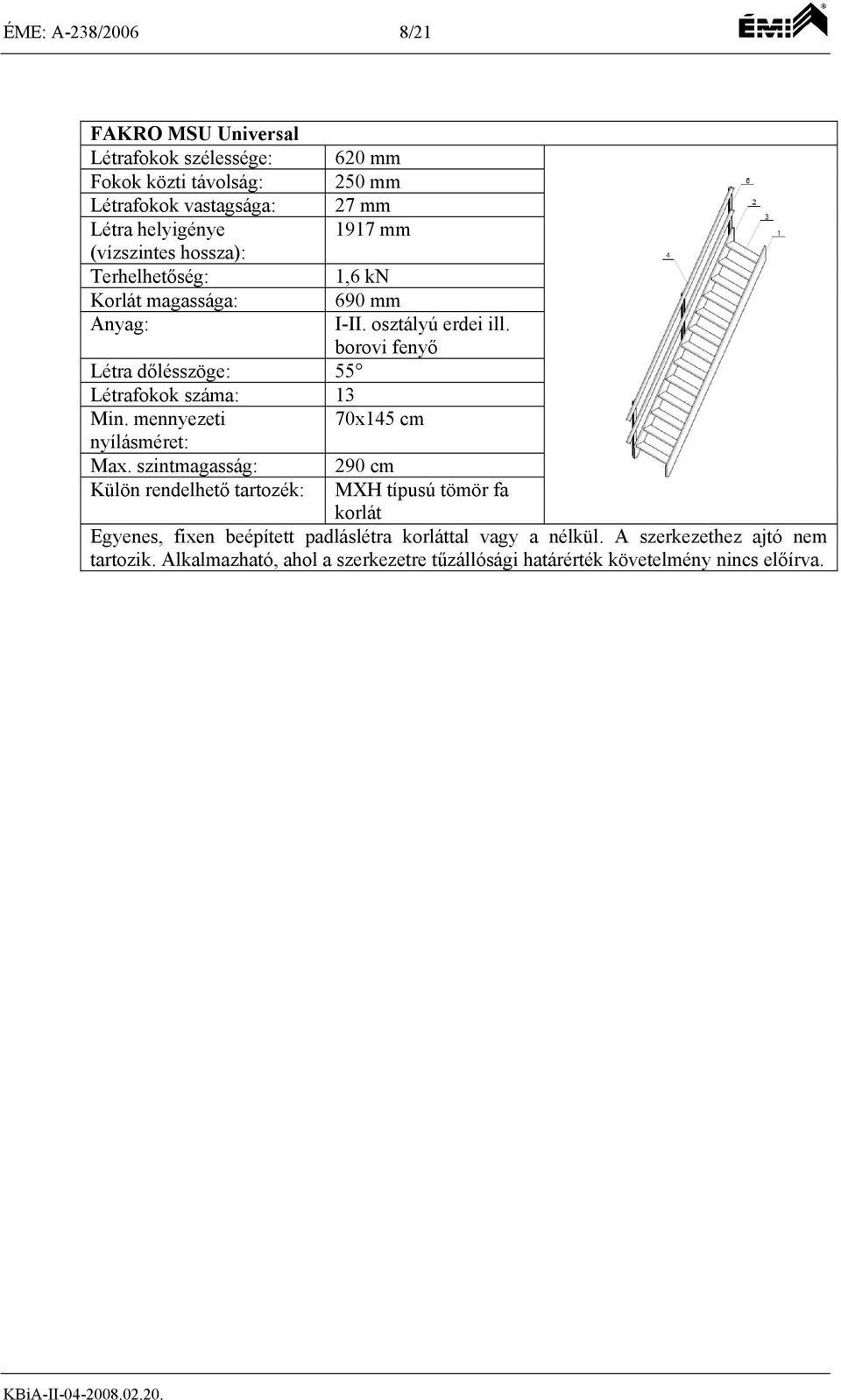

8 ÉME: A-238/2006 8/21 FAKRO MSU Universal Létrafokok szélessége: 620 mm Fokok közti távolság: 250 mm Létrafokok vastagsága: 27 mm Létra helyigénye 1917 mm (vízszintes hossza): Terhelhetőség: 1,6 kn Korlát magassága: 690 mm Anyag: I-II. osztályú erdei ill. borovi fenyő Létra dőlésszöge: 55 Létrafokok száma: 13 Min. mennyezeti 70x145 cm nyílásméret: Max. szintmagasság: 290 cm Külön rendelhető tartozék: MXH típusú tömör fa korlát Egyenes, fixen beépített padláslétra korláttal vagy a nélkül. A szerkezethez ajtó nem tartozik. Alkalmazható, ahol a szerkezetre tűzállósági határérték követelmény nincs előírva.

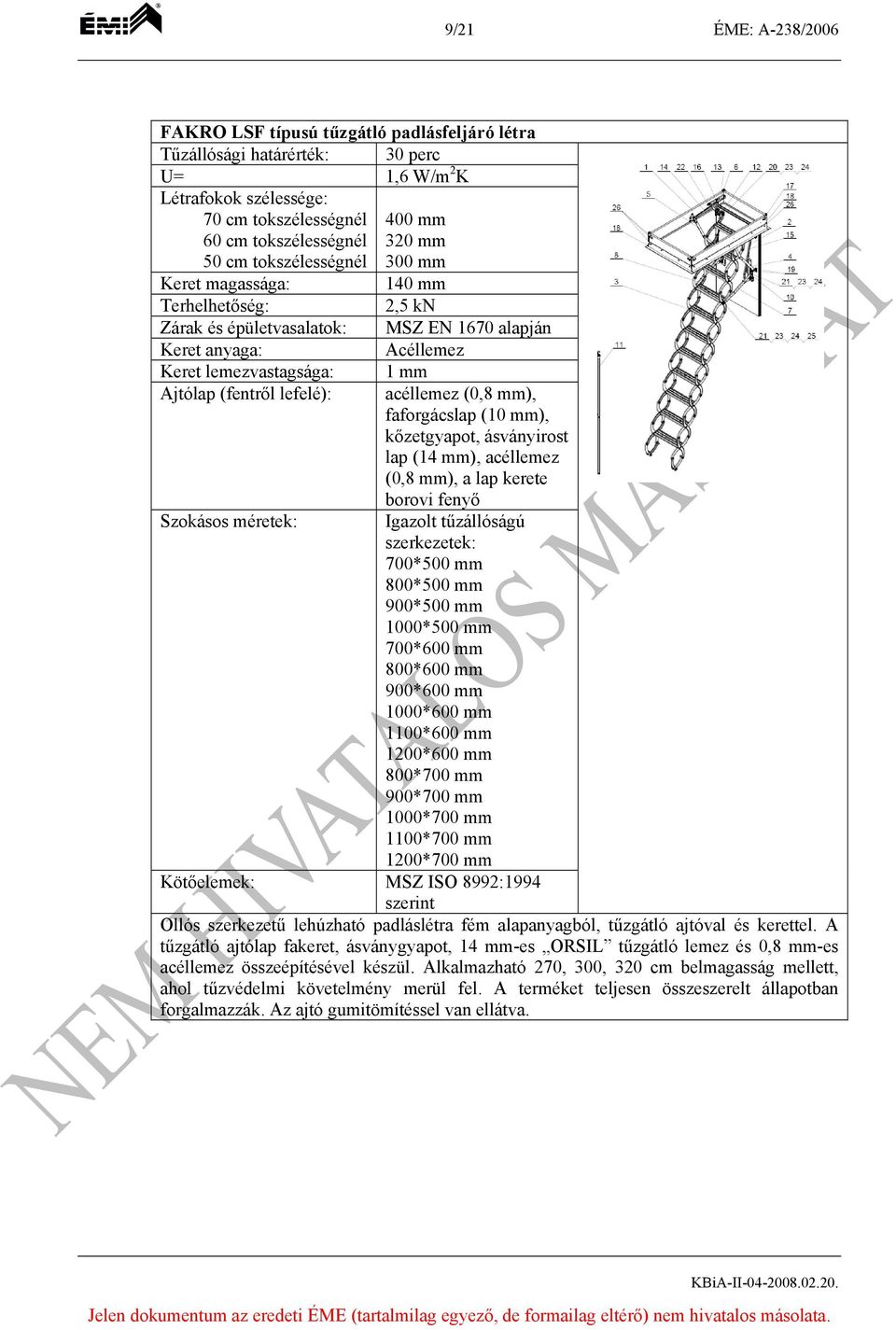

9 9/21 ÉME: A-238/2006 FAKRO LSF típusú tűzgátló padlásfeljáró létra Tűzállósági határérték: 30 perc U= 1,6 W/m 2 K Létrafokok szélessége: 70 cm tokszélességnél 60 cm tokszélességnél 50 cm tokszélességnél 400 mm 320 mm 300 mm Keret magassága: 140 mm Terhelhetőség: 2,5 kn Zárak és épületvasalatok: MSZ EN 1670 alapján Keret anyaga: Acéllemez Keret lemezvastagsága: Ajtólap (fentről lefelé): Szokásos méretek: 1 mm acéllemez (0,8 mm), faforgácslap (10 mm), kőzetgyapot, ásványirost lap (14 mm), acéllemez (0,8 mm), a lap kerete borovi fenyő Igazolt tűzállóságú szerkezetek: 700*500 mm 800*500 mm 900*500 mm 1000*500 mm 700*600 mm 800*600 mm 900*600 mm 1000*600 mm 1100*600 mm 1200*600 mm 800*700 mm 900*700 mm 1000*700 mm 1100*700 mm 1200*700 mm Kötőelemek: MSZ ISO 8992:1994 szerint Ollós szerkezetű lehúzható padláslétra fém alapanyagból, tűzgátló ajtóval és kerettel. A tűzgátló ajtólap fakeret, ásványgyapot, 14 mm-es ORSIL tűzgátló lemez és 0,8 mm-es acéllemez összeépítésével készül. Alkalmazható 270, 300, 320 cm belmagasság mellett, ahol tűzvédelmi követelmény merül fel. A terméket teljesen összeszerelt állapotban forgalmazzák. Az ajtó gumitömítéssel van ellátva. Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

10 ÉME: A-238/ /21 FAKRO LWF típusú tűzgátló padlásfeljáró létra Tűzállósági határérték: 30 perc U= 1,6 W/m 2 K Létrafokok szélessége: 340 mm Keret magassága: 140 mm Fokok közti távolság: 250 mm Létrafokok vastagsága: 20 mm Hőszigetelés vastagsága: 30 mm Terhelhetőség: 1,6 kn Létra tömege: 30 kg Zárak és épületvasalatok: MSZ EN 1670 alapján Keret anyaga: I-II. osztályú erdei ill. borovi fenyő Ajtólap (fentről lefelé): 3 mm HDF, 30mm ásványgyapot (Paroc FPS kg/m 3 ), 9 mm MDF (FR1 Firax 9.0), a lap kerete borovi fenyő Létra dőlésszöge: Kötőelemek: MSZ ISO 8992:1994 szerint Szokásos méretek: Igazolt tűzállóságú szerkezetek: 1200*600 mm 1200*700 mm 1300*700 mm 1300*860 mm Igazolt tűzállósággal nem rendelkező szerkezetek: 1300*700 mm 1300*860 mm 1400*700 mm Külön rendelhető tartozék: LXB típusú 95 cm magasságú fa védőkorlát A létra a FAKRO KOMFORT LWK tűzgátló változata. Az összehajtható fa létra tűzgátló ajtólappal összeépített változata. Alkalmazható 305 cm belmagasságig, ahol tűzvédelmi követelmény merül fel. Az ajtó gumitömítéssel van ellátva.

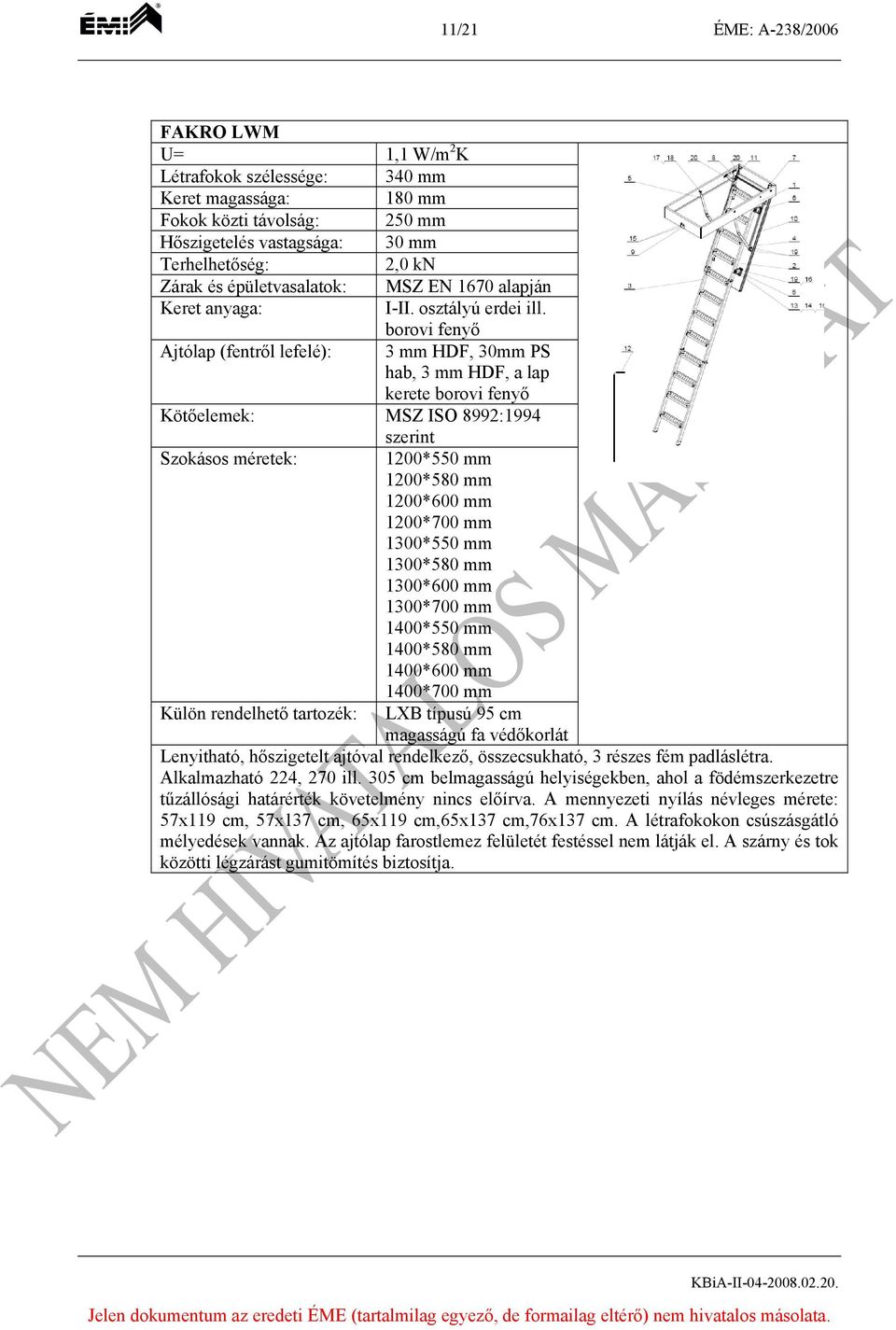

11 11/21 ÉME: A-238/2006 FAKRO LWM U= 1,1 W/m 2 K Létrafokok szélessége: 340 mm Keret magassága: 180 mm Fokok közti távolság: 250 mm Hőszigetelés vastagsága: 30 mm Terhelhetőség: 2,0 kn Zárak és épületvasalatok: MSZ EN 1670 alapján Keret anyaga: I-II. osztályú erdei ill. borovi fenyő Ajtólap (fentről lefelé): 3 mm HDF, 30mm PS hab, 3 mm HDF, a lap kerete borovi fenyő Kötőelemek: MSZ ISO 8992:1994 szerint Szokásos méretek: 1200*550 mm 1200*580 mm 1200*600 mm 1200*700 mm 1300*550 mm 1300*580 mm 1300*600 mm 1300*700 mm 1400*550 mm 1400*580 mm 1400*600 mm 1400*700 mm Külön rendelhető tartozék: LXB típusú 95 cm magasságú fa védőkorlát Lenyitható, hőszigetelt ajtóval rendelkező, összecsukható, 3 részes fém padláslétra. Alkalmazható 224, 270 ill. 305 cm belmagasságú helyiségekben, ahol a födémszerkezetre tűzállósági határérték követelmény nincs előírva. A mennyezeti nyílás névleges mérete: 57x119 cm, 57x137 cm, 65x119 cm,65x137 cm,76x137 cm. A létrafokokon csúszásgátló mélyedések vannak. Az ajtólap farostlemez felületét festéssel nem látják el. A szárny és tok közötti légzárást gumitömítés biztosítja. Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

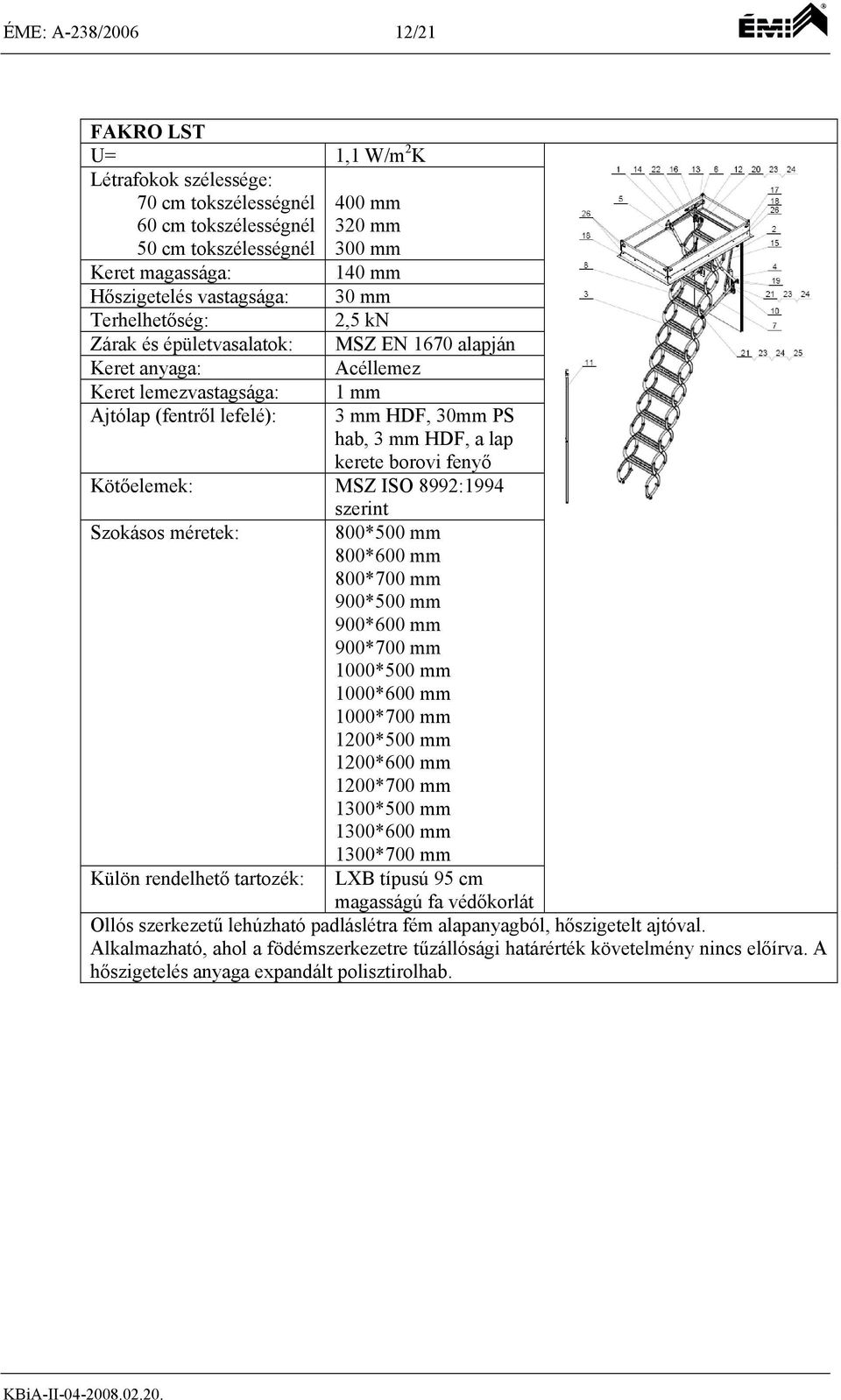

12 ÉME: A-238/ /21 FAKRO LST U= 1,1 W/m 2 K Létrafokok szélessége: 70 cm tokszélességnél 60 cm tokszélességnél 50 cm tokszélességnél 400 mm 320 mm 300 mm Keret magassága: 140 mm Hőszigetelés vastagsága: 30 mm Terhelhetőség: 2,5 kn Zárak és épületvasalatok: MSZ EN 1670 alapján Keret anyaga: Acéllemez Keret lemezvastagsága: 1 mm Ajtólap (fentről lefelé): 3 mm HDF, 30mm PS hab, 3 mm HDF, a lap kerete borovi fenyő Kötőelemek: MSZ ISO 8992:1994 Szokásos méretek: Külön rendelhető tartozék: szerint 800*500 mm 800*600 mm 800*700 mm 900*500 mm 900*600 mm 900*700 mm 1000*500 mm 1000*600 mm 1000*700 mm 1200*500 mm 1200*600 mm 1200*700 mm 1300*500 mm 1300*600 mm 1300*700 mm LXB típusú 95 cm magasságú fa védőkorlát Ollós szerkezetű lehúzható padláslétra fém alapanyagból, hőszigetelt ajtóval. Alkalmazható, ahol a födémszerkezetre tűzállósági határérték követelmény nincs előírva. A hőszigetelés anyaga expandált polisztirolhab.

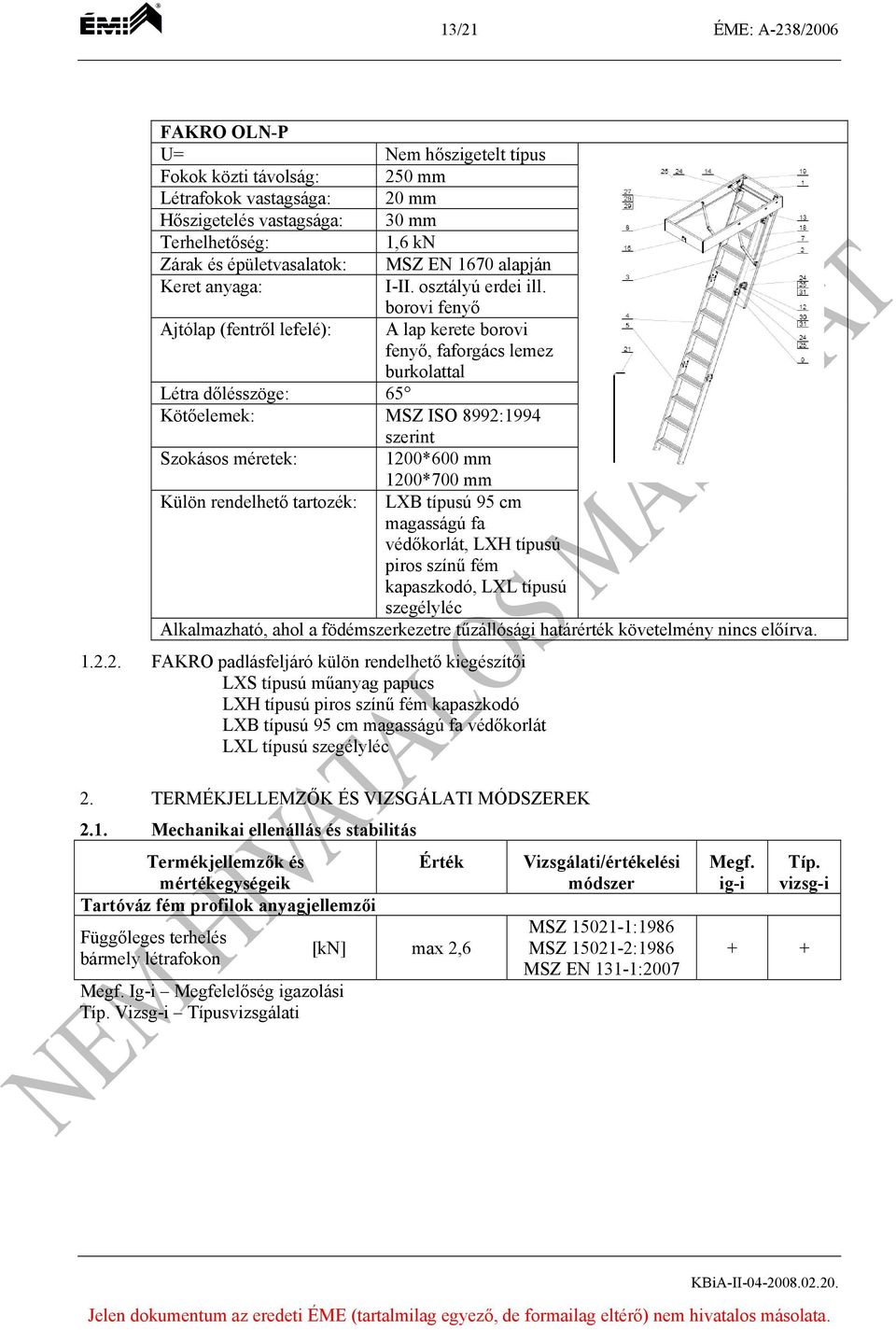

13 13/21 ÉME: A-238/2006 FAKRO OLN-P U= Nem hőszigetelt típus Fokok közti távolság: 250 mm Létrafokok vastagsága: 20 mm Hőszigetelés vastagsága: 30 mm Terhelhetőség: 1,6 kn Zárak és épületvasalatok: MSZ EN 1670 alapján Keret anyaga: I-II. osztályú erdei ill. borovi fenyő Ajtólap (fentről lefelé): A lap kerete borovi fenyő, faforgács lemez burkolattal Létra dőlésszöge: 65 Kötőelemek: MSZ ISO 8992:1994 szerint Szokásos méretek: 1200*600 mm 1200*700 mm Külön rendelhető tartozék: LXB típusú 95 cm magasságú fa védőkorlát, LXH típusú piros színű fém kapaszkodó, LXL típusú szegélyléc Alkalmazható, ahol a födémszerkezetre tűzállósági határérték követelmény nincs előírva FAKRO padlásfeljáró külön rendelhető kiegészítői LXS típusú műanyag papucs LXH típusú piros színű fém kapaszkodó LXB típusú 95 cm magasságú fa védőkorlát LXL típusú szegélyléc 2. TERMÉKJELLEMZŐK ÉS VIZSGÁLATI MÓDSZEREK 2.1. Mechanikai ellenállás és stabilitás Termékjellemzők és mértékegységeik Érték Vizsgálati/értékelési módszer Tartóváz fém profilok anyagjellemzői MSZ :1986 Függőleges terhelés [kn] max 2,6 MSZ :1986 bármely létrafokon MSZ EN 131-1:2007 Megf. Ig-i Megfelelőség igazolási Típ. Vizsg-i Típusvizsgálati Megf. ig-i Típ. vizsg-i + + Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

14 ÉME: A-238/ / Tűzbiztonság Termékjellemzők és mértékegységeik Érték Vizsgálati/értékelési módszer Megf. ig-i Típ. vizsg-i FAKRO SMART LWS, KOMFORT LWK, THERMO LTK, LDK, MSU Universal, LWM, LST és OLN-P típusú hőszigetelt padláslétrák A szerkezetek igazolt MSZ EN :2000 tűzállósági Tűzállósági határérték [perc] MSZ EN :2007 határértékkel MSZ EN :2008 nem 9/2008. (II. 22.) ÖTM rendelkeznek + + rendelettel kiadott OTSZ 5. része Tűzvédelmi osztály [osztály] D dokumentáció ellenőrzés FAKRO LWF típusú tűzgátló padlásfeljáró létra (1200*600, 1200*700, 1300*700, 1300*860 mm) Tűzállósági határérték [perc] EI30 Tűzvédelmi osztály [osztály] C MSZ EN :2000 MSZ EN :2007 MSZ EN :2008 9/2008. (II. 22.) ÖTM rendelettel kiadott OTSZ 5. része dokumentáció ellenőrzés + + FAKRO LSF típusú tűzgátló padlásfeljáró létra (700*500, 800*500, 900* *500, 700*600, 800*600, 900*600, 1000*600, 1100*600, 1200*600, 800*700, 900*700, 1000*700, 1100*700, 1200*700 mm) Tűzállósági határérték [perc] EI30 Tűzvédelmi osztály [osztály] B MSZ EN :2000 MSZ EN :2007 MSZ EN :2008 9/2008. (II. 22.) ÖTM rendelettel kiadott OTSZ 5. része dokumentáció ellenőrzés + +

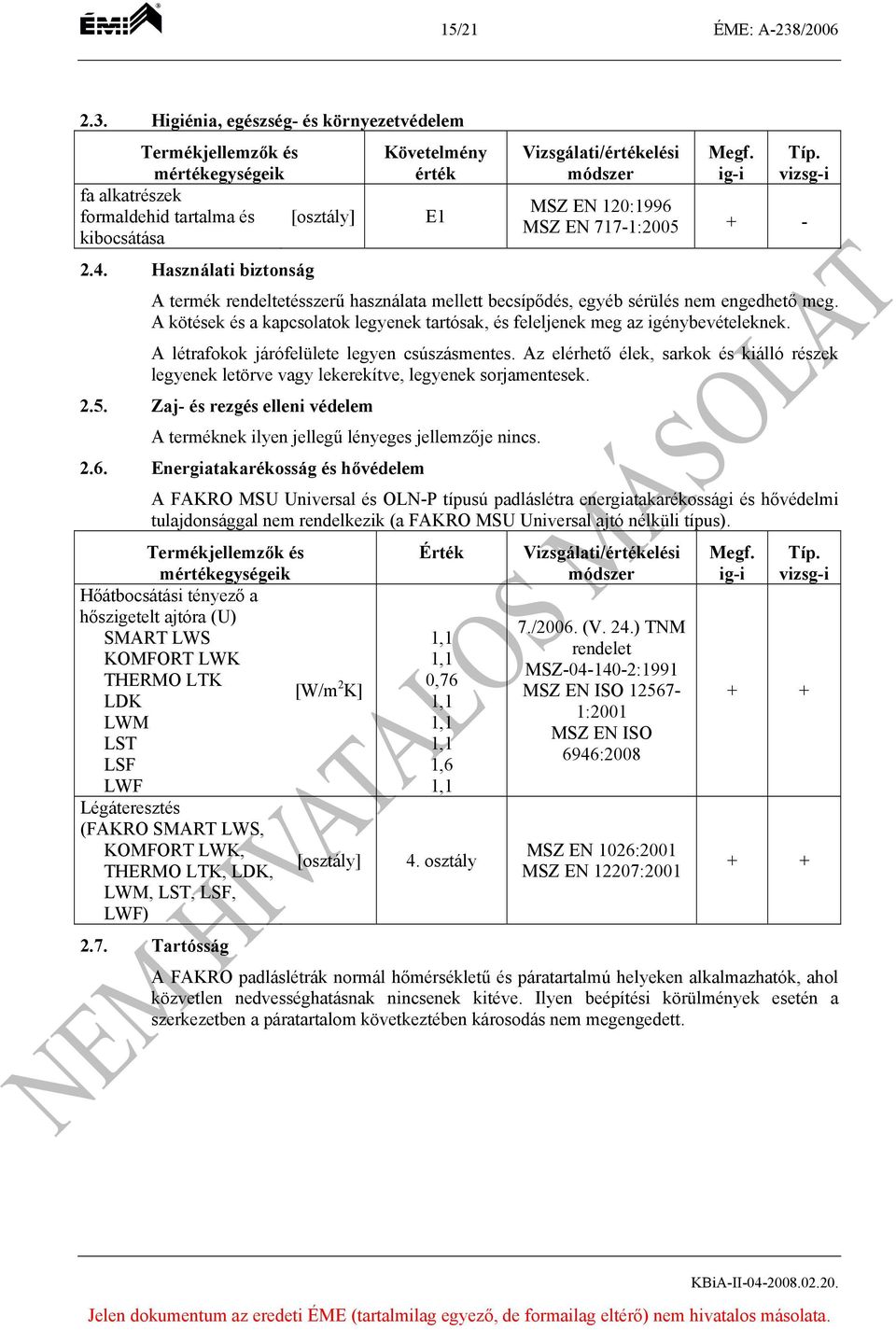

15 15/21 ÉME: A-238/ Higiénia, egészség- és környezetvédelem Termékjellemzők és mértékegységeik Követelmény érték fa alkatrészek formaldehid tartalma és [osztály] E1 kibocsátása Vizsgálati/értékelési módszer Megf. ig-i Típ. vizsg-i MSZ EN 120:1996 MSZ EN 717-1: Használati biztonság A termék rendeltetésszerű használata mellett becsípődés, egyéb sérülés nem engedhető meg. A kötések és a kapcsolatok legyenek tartósak, és feleljenek meg az igénybevételeknek. A létrafokok járófelülete legyen csúszásmentes. Az elérhető élek, sarkok és kiálló részek legyenek letörve vagy lekerekítve, legyenek sorjamentesek Zaj- és rezgés elleni védelem A terméknek ilyen jellegű lényeges jellemzője nincs Energiatakarékosság és hővédelem A FAKRO MSU Universal és OLN-P típusú padláslétra energiatakarékossági és hővédelmi tulajdonsággal nem rendelkezik (a FAKRO MSU Universal ajtó nélküli típus). Termékjellemzők és mértékegységeik Érték Vizsgálati/értékelési módszer Megf. ig-i Típ. vizsg-i Hőátbocsátási tényező a hőszigetelt ajtóra (U) 7./2006. (V. 24.) TNM SMART LWS 1,1 rendelet KOMFORT LWK 1,1 MSZ :1991 THERMO LTK [W/m 2 0,76 K] MSZ EN ISO LDK 1,1 1:2001 LWM 1,1 MSZ EN ISO LST 1,1 6946:2008 LSF 1,6 + + LWF 1,1 Légáteresztés (FAKRO SMART LWS, KOMFORT LWK, THERMO LTK, LDK, LWM, LST, LSF, LWF) 2.7. Tartósság [osztály] 4. osztály MSZ EN 1026:2001 MSZ EN 12207: A FAKRO padláslétrák normál hőmérsékletű és páratartalmú helyeken alkalmazhatók, ahol közvetlen nedvességhatásnak nincsenek kitéve. Ilyen beépítési körülmények esetén a szerkezetben a páratartalom következtében károsodás nem megengedett. Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

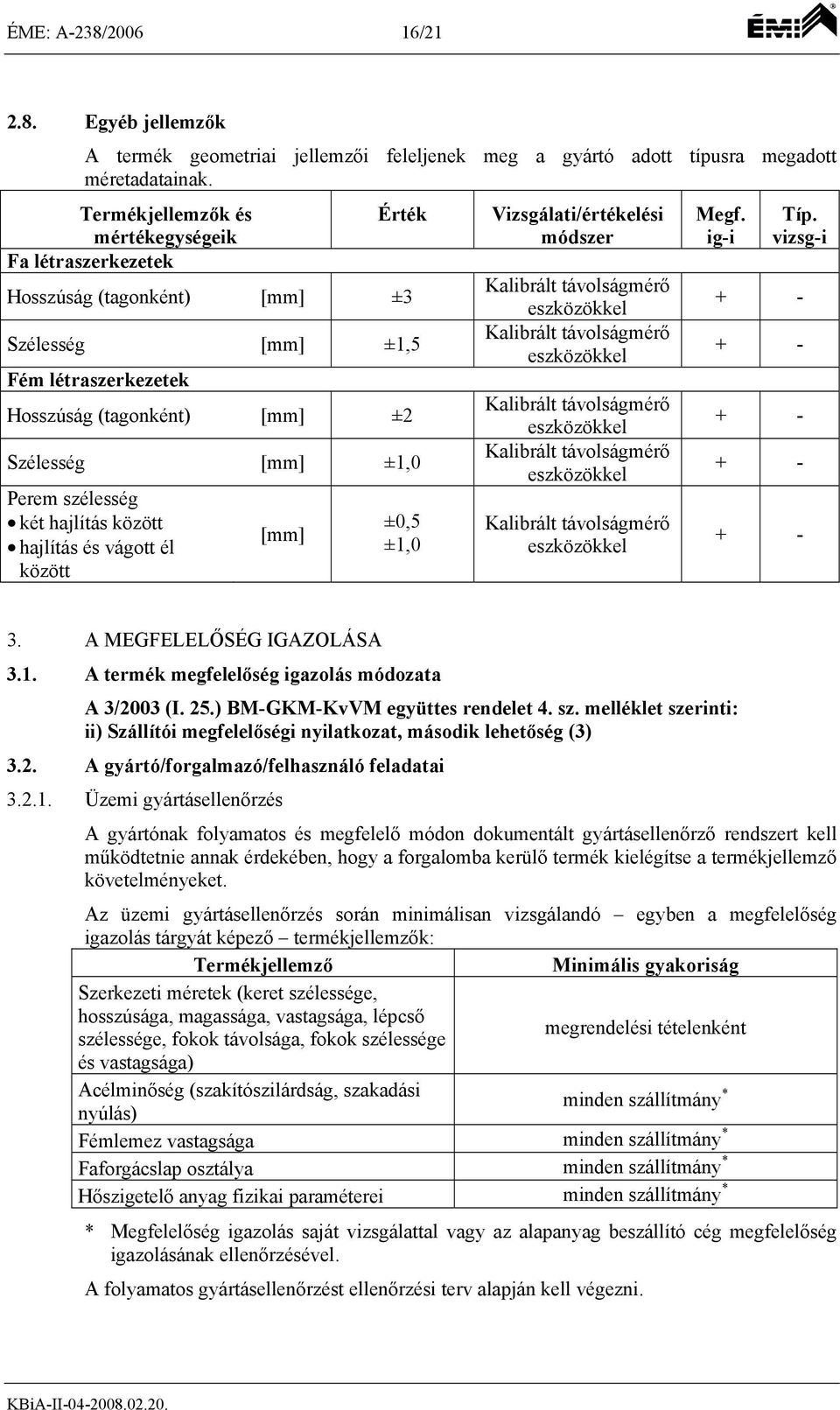

16 ÉME: A-238/ / Egyéb jellemzők A termék geometriai jellemzői feleljenek meg a gyártó adott típusra megadott méretadatainak. Termékjellemzők és mértékegységeik Érték Vizsgálati/értékelési módszer Megf. ig-i Típ. vizsg-i Fa létraszerkezetek Hosszúság (tagonként) [mm] ±3 Kalibrált távolságmérő eszközökkel + - Szélesség [mm] ±1,5 Kalibrált távolságmérő eszközökkel + - Fém létraszerkezetek Hosszúság (tagonként) [mm] ±2 Kalibrált távolságmérő eszközökkel + - Szélesség [mm] ±1,0 Kalibrált távolságmérő eszközökkel + - Perem szélesség két hajlítás között hajlítás és vágott él között [mm] ±0,5 ±1,0 Kalibrált távolságmérő eszközökkel A MEGFELELŐSÉG IGAZOLÁSA 3.1. A termék megfelelőség igazolás módozata A 3/2003 (I. 25.) BM-GKM-KvVM együttes rendelet 4. sz. melléklet szerinti: ii) Szállítói megfelelőségi nyilatkozat, második lehetőség (3) 3.2. A gyártó/forgalmazó/felhasználó feladatai Üzemi gyártásellenőrzés A gyártónak folyamatos és megfelelő módon dokumentált gyártásellenőrző rendszert kell működtetnie annak érdekében, hogy a forgalomba kerülő termék kielégítse a termékjellemző követelményeket. Az üzemi gyártásellenőrzés során minimálisan vizsgálandó egyben a megfelelőség igazolás tárgyát képező termékjellemzők: Termékjellemző Minimális gyakoriság Szerkezeti méretek (keret szélessége, hosszúsága, magassága, vastagsága, lépcső megrendelési tételenként szélessége, fokok távolsága, fokok szélessége és vastagsága) Acélminőség (szakítószilárdság, szakadási minden szállítmány * nyúlás) Fémlemez vastagsága minden szállítmány * Faforgácslap osztálya minden szállítmány * Hőszigetelő anyag fizikai paraméterei minden szállítmány * * Megfelelőség igazolás saját vizsgálattal vagy az alapanyag beszállító cég megfelelőség igazolásának ellenőrzésével. A folyamatos gyártásellenőrzést ellenőrzési terv alapján kell végezni.

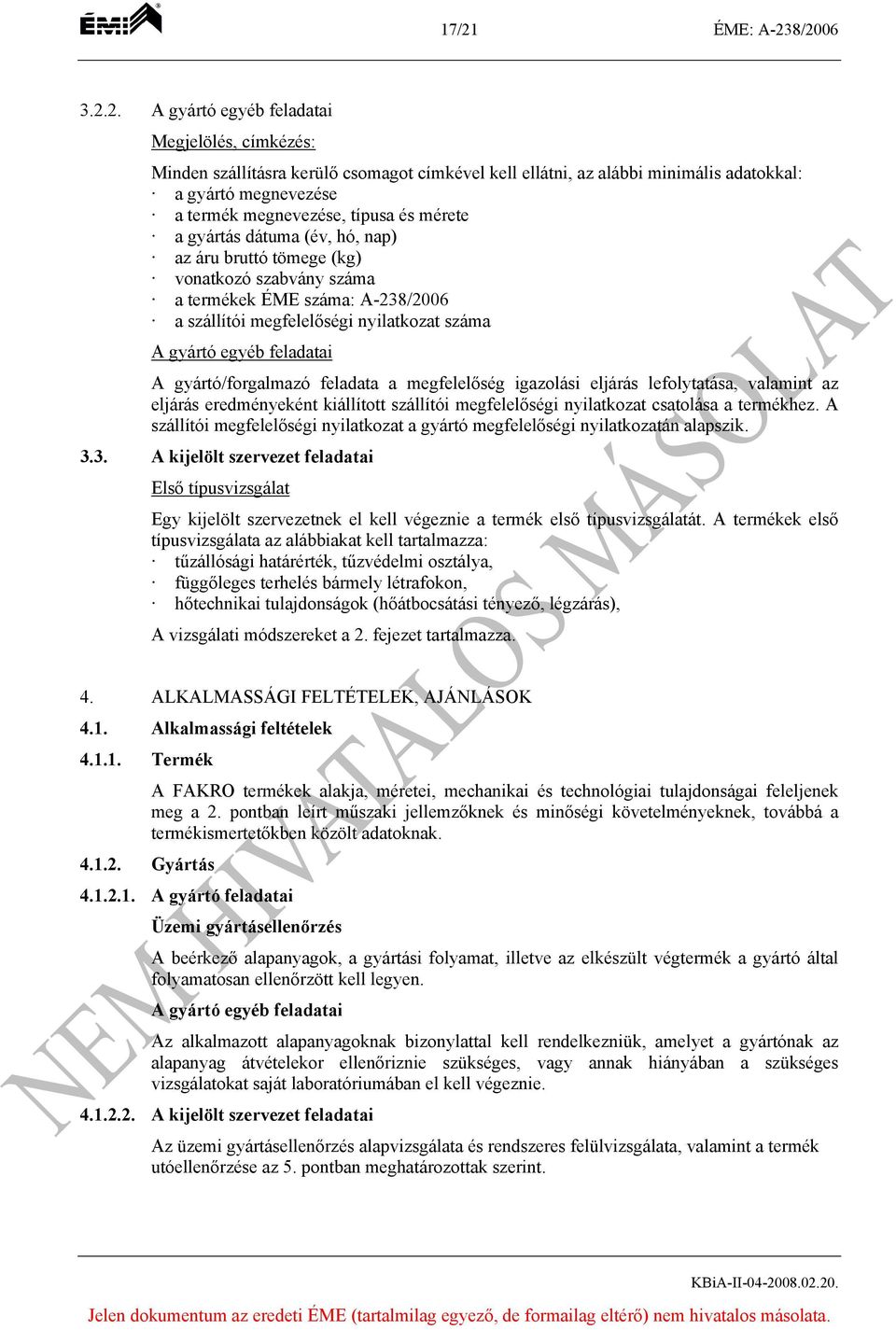

17 17/21 ÉME: A-238/ A gyártó egyéb feladatai Megjelölés, címkézés: Minden szállításra kerülő csomagot címkével kell ellátni, az alábbi minimális adatokkal: a gyártó megnevezése a termék megnevezése, típusa és mérete a gyártás dátuma (év, hó, nap) az áru bruttó tömege (kg) vonatkozó szabvány száma a termékek ÉME száma: A-238/2006 a szállítói megfelelőségi nyilatkozat száma A gyártó egyéb feladatai A gyártó/forgalmazó feladata a megfelelőség igazolási eljárás lefolytatása, valamint az eljárás eredményeként kiállított szállítói megfelelőségi nyilatkozat csatolása a termékhez. A szállítói megfelelőségi nyilatkozat a gyártó megfelelőségi nyilatkozatán alapszik A kijelölt szervezet feladatai Első típusvizsgálat Egy kijelölt szervezetnek el kell végeznie a termék első típusvizsgálatát. A termékek első típusvizsgálata az alábbiakat kell tartalmazza: tűzállósági határérték, tűzvédelmi osztálya, függőleges terhelés bármely létrafokon, hőtechnikai tulajdonságok (hőátbocsátási tényező, légzárás), A vizsgálati módszereket a 2. fejezet tartalmazza. 4. ALKALMASSÁGI FELTÉTELEK, AJÁNLÁSOK 4.1. Alkalmassági feltételek Termék A FAKRO termékek alakja, méretei, mechanikai és technológiai tulajdonságai feleljenek meg a 2. pontban leírt műszaki jellemzőknek és minőségi követelményeknek, továbbá a termékismertetőkben közölt adatoknak Gyártás A gyártó feladatai Üzemi gyártásellenőrzés A beérkező alapanyagok, a gyártási folyamat, illetve az elkészült végtermék a gyártó által folyamatosan ellenőrzött kell legyen. A gyártó egyéb feladatai Az alkalmazott alapanyagoknak bizonylattal kell rendelkezniük, amelyet a gyártónak az alapanyag átvételekor ellenőriznie szükséges, vagy annak hiányában a szükséges vizsgálatokat saját laboratóriumában el kell végeznie A kijelölt szervezet feladatai Az üzemi gyártásellenőrzés alapvizsgálata és rendszeres felülvizsgálata, valamint a termék utóellenőrzése az 5. pontban meghatározottak szerint. Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

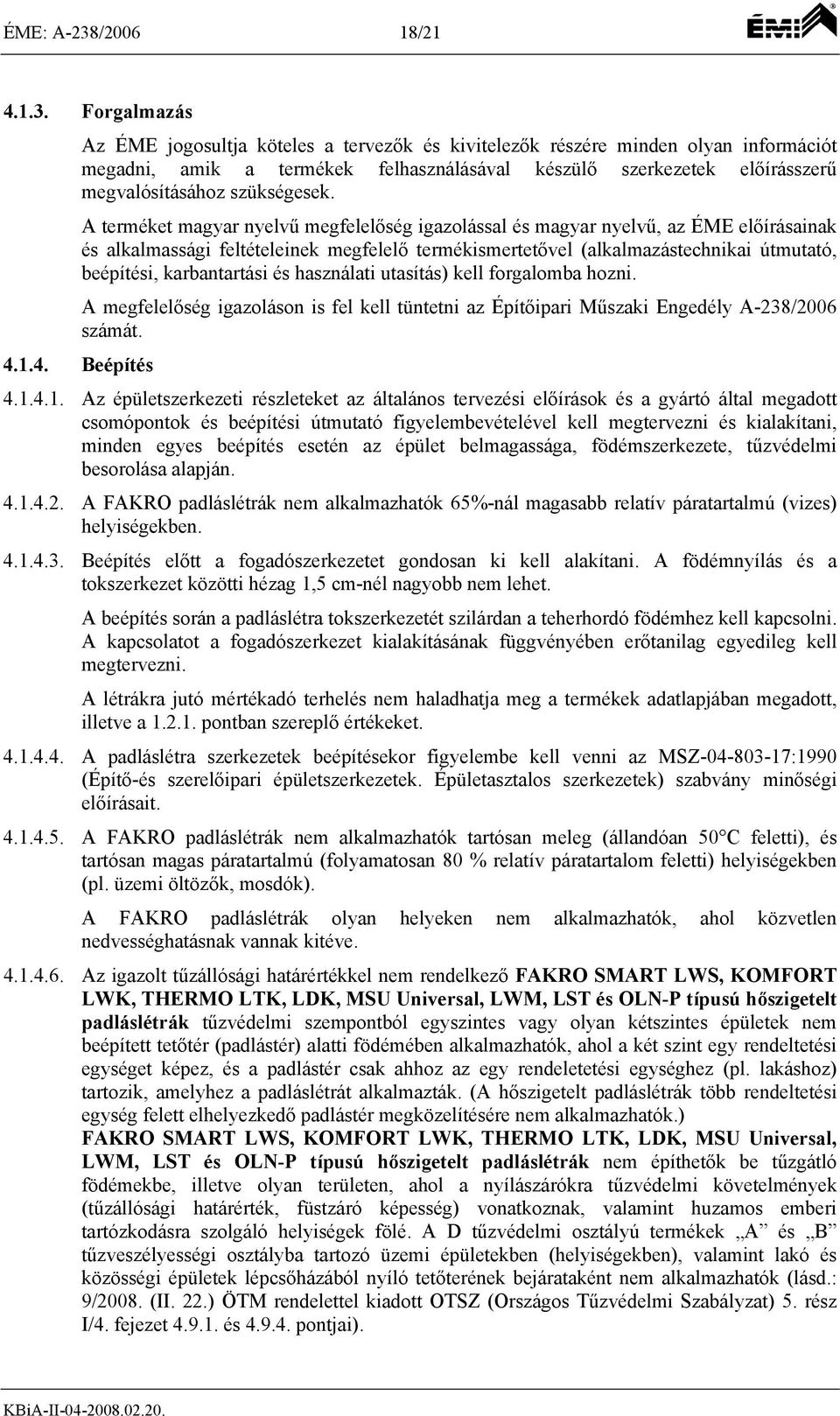

18 ÉME: A-238/ / Forgalmazás Az ÉME jogosultja köteles a tervezők és kivitelezők részére minden olyan információt megadni, amik a termékek felhasználásával készülő szerkezetek előírásszerű megvalósításához szükségesek. A terméket magyar nyelvű megfelelőség igazolással és magyar nyelvű, az ÉME előírásainak és alkalmassági feltételeinek megfelelő termékismertetővel (alkalmazástechnikai útmutató, beépítési, karbantartási és használati utasítás) kell forgalomba hozni. A megfelelőség igazoláson is fel kell tüntetni az Építőipari Műszaki Engedély A-238/2006 számát Beépítés Az épületszerkezeti részleteket az általános tervezési előírások és a gyártó által megadott csomópontok és beépítési útmutató figyelembevételével kell megtervezni és kialakítani, minden egyes beépítés esetén az épület belmagassága, födémszerkezete, tűzvédelmi besorolása alapján A FAKRO padláslétrák nem alkalmazhatók 65%-nál magasabb relatív páratartalmú (vizes) helyiségekben Beépítés előtt a fogadószerkezetet gondosan ki kell alakítani. A födémnyílás és a tokszerkezet közötti hézag 1,5 cm-nél nagyobb nem lehet. A beépítés során a padláslétra tokszerkezetét szilárdan a teherhordó födémhez kell kapcsolni. A kapcsolatot a fogadószerkezet kialakításának függvényében erőtanilag egyedileg kell megtervezni. A létrákra jutó mértékadó terhelés nem haladhatja meg a termékek adatlapjában megadott, illetve a pontban szereplő értékeket A padláslétra szerkezetek beépítésekor figyelembe kell venni az MSZ :1990 (Építő-és szerelőipari épületszerkezetek. Épületasztalos szerkezetek) szabvány minőségi előírásait A FAKRO padláslétrák nem alkalmazhatók tartósan meleg (állandóan 50 C feletti), és tartósan magas páratartalmú (folyamatosan 80 % relatív páratartalom feletti) helyiségekben (pl. üzemi öltözők, mosdók). A FAKRO padláslétrák olyan helyeken nem alkalmazhatók, ahol közvetlen nedvességhatásnak vannak kitéve Az igazolt tűzállósági határértékkel nem rendelkező FAKRO SMART LWS, KOMFORT LWK, THERMO LTK, LDK, MSU Universal, LWM, LST és OLN-P típusú hőszigetelt padláslétrák tűzvédelmi szempontból egyszintes vagy olyan kétszintes épületek nem beépített tetőtér (padlástér) alatti födémében alkalmazhatók, ahol a két szint egy rendeltetési egységet képez, és a padlástér csak ahhoz az egy rendeletetési egységhez (pl. lakáshoz) tartozik, amelyhez a padláslétrát alkalmazták. (A hőszigetelt padláslétrák több rendeltetési egység felett elhelyezkedő padlástér megközelítésére nem alkalmazhatók.) FAKRO SMART LWS, KOMFORT LWK, THERMO LTK, LDK, MSU Universal, LWM, LST és OLN-P típusú hőszigetelt padláslétrák nem építhetők be tűzgátló födémekbe, illetve olyan területen, ahol a nyílászárókra tűzvédelmi követelmények (tűzállósági határérték, füstzáró képesség) vonatkoznak, valamint huzamos emberi tartózkodásra szolgáló helyiségek fölé. A D tűzvédelmi osztályú termékek A és B tűzveszélyességi osztályba tartozó üzemi épületekben (helyiségekben), valamint lakó és közösségi épületek lépcsőházából nyíló tetőterének bejárataként nem alkalmazhatók (lásd.: 9/2008. (II. 22.) ÖTM rendelettel kiadott OTSZ (Országos Tűzvédelmi Szabályzat) 5. rész I/4. fejezet és pontjai).

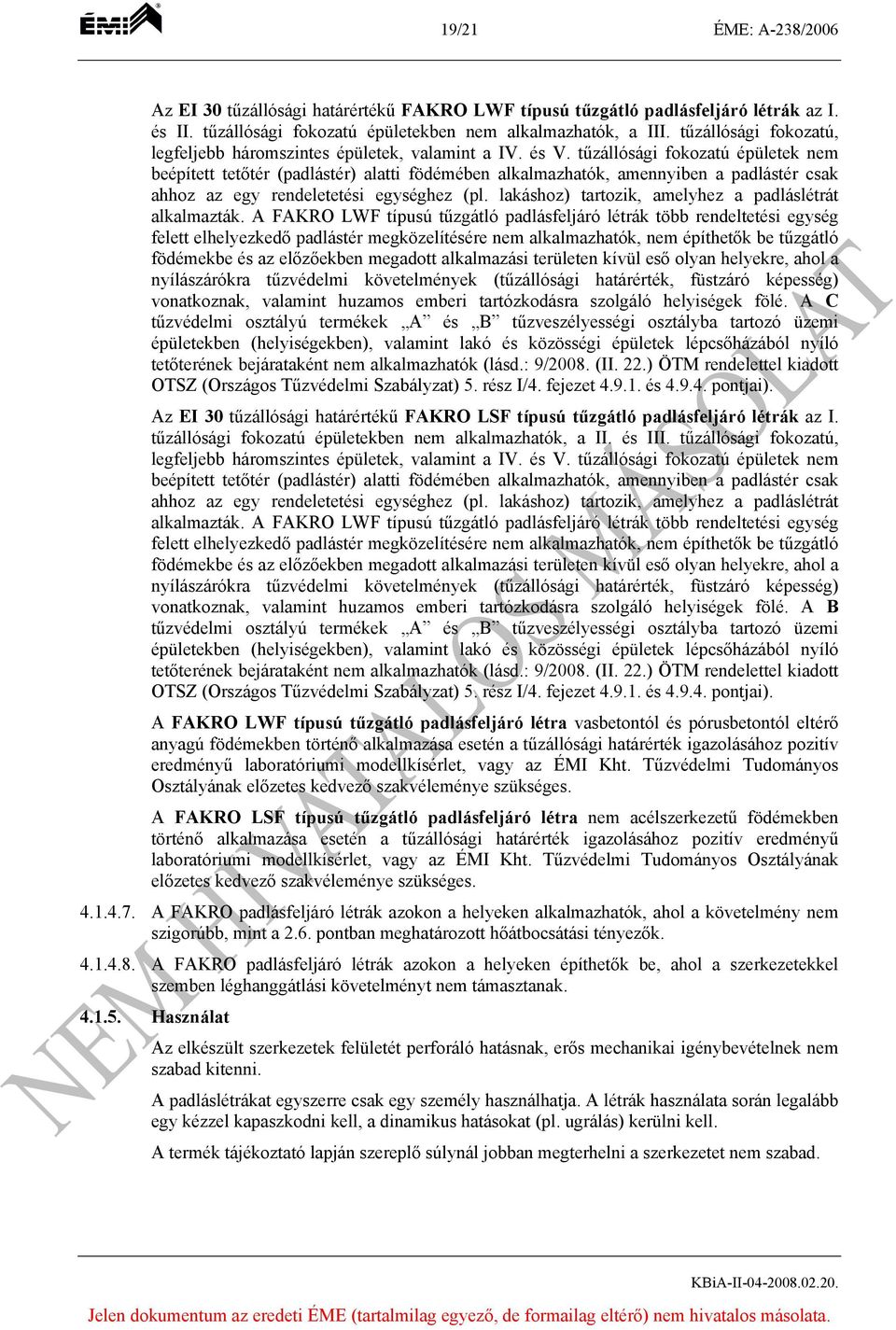

19 19/21 ÉME: A-238/2006 Az EI 30 tűzállósági határértékű FAKRO LWF típusú tűzgátló padlásfeljáró létrák az I. és II. tűzállósági fokozatú épületekben nem alkalmazhatók, a III. tűzállósági fokozatú, legfeljebb háromszintes épületek, valamint a IV. és V. tűzállósági fokozatú épületek nem beépített tetőtér (padlástér) alatti födémében alkalmazhatók, amennyiben a padlástér csak ahhoz az egy rendeletetési egységhez (pl. lakáshoz) tartozik, amelyhez a padláslétrát alkalmazták. A FAKRO LWF típusú tűzgátló padlásfeljáró létrák több rendeltetési egység felett elhelyezkedő padlástér megközelítésére nem alkalmazhatók, nem építhetők be tűzgátló födémekbe és az előzőekben megadott alkalmazási területen kívül eső olyan helyekre, ahol a nyílászárókra tűzvédelmi követelmények (tűzállósági határérték, füstzáró képesség) vonatkoznak, valamint huzamos emberi tartózkodásra szolgáló helyiségek fölé. A C tűzvédelmi osztályú termékek A és B tűzveszélyességi osztályba tartozó üzemi épületekben (helyiségekben), valamint lakó és közösségi épületek lépcsőházából nyíló tetőterének bejárataként nem alkalmazhatók (lásd.: 9/2008. (II. 22.) ÖTM rendelettel kiadott OTSZ (Országos Tűzvédelmi Szabályzat) 5. rész I/4. fejezet és pontjai). Az EI 30 tűzállósági határértékű FAKRO LSF típusú tűzgátló padlásfeljáró létrák az I. tűzállósági fokozatú épületekben nem alkalmazhatók, a II. és III. tűzállósági fokozatú, legfeljebb háromszintes épületek, valamint a IV. és V. tűzállósági fokozatú épületek nem beépített tetőtér (padlástér) alatti födémében alkalmazhatók, amennyiben a padlástér csak ahhoz az egy rendeletetési egységhez (pl. lakáshoz) tartozik, amelyhez a padláslétrát alkalmazták. A FAKRO LWF típusú tűzgátló padlásfeljáró létrák több rendeltetési egység felett elhelyezkedő padlástér megközelítésére nem alkalmazhatók, nem építhetők be tűzgátló födémekbe és az előzőekben megadott alkalmazási területen kívül eső olyan helyekre, ahol a nyílászárókra tűzvédelmi követelmények (tűzállósági határérték, füstzáró képesség) vonatkoznak, valamint huzamos emberi tartózkodásra szolgáló helyiségek fölé. A B tűzvédelmi osztályú termékek A és B tűzveszélyességi osztályba tartozó üzemi épületekben (helyiségekben), valamint lakó és közösségi épületek lépcsőházából nyíló tetőterének bejárataként nem alkalmazhatók (lásd.: 9/2008. (II. 22.) ÖTM rendelettel kiadott OTSZ (Országos Tűzvédelmi Szabályzat) 5. rész I/4. fejezet és pontjai). A FAKRO LWF típusú tűzgátló padlásfeljáró létra vasbetontól és pórusbetontól eltérő anyagú födémekben történő alkalmazása esetén a tűzállósági határérték igazolásához pozitív eredményű laboratóriumi modellkísérlet, vagy az ÉMI Kht. Tűzvédelmi Tudományos Osztályának előzetes kedvező szakvéleménye szükséges. A FAKRO LSF típusú tűzgátló padlásfeljáró létra nem acélszerkezetű födémekben történő alkalmazása esetén a tűzállósági határérték igazolásához pozitív eredményű laboratóriumi modellkísérlet, vagy az ÉMI Kht. Tűzvédelmi Tudományos Osztályának előzetes kedvező szakvéleménye szükséges A FAKRO padlásfeljáró létrák azokon a helyeken alkalmazhatók, ahol a követelmény nem szigorúbb, mint a 2.6. pontban meghatározott hőátbocsátási tényezők A FAKRO padlásfeljáró létrák azokon a helyeken építhetők be, ahol a szerkezetekkel szemben léghanggátlási követelményt nem támasztanak Használat Az elkészült szerkezetek felületét perforáló hatásnak, erős mechanikai igénybevételnek nem szabad kitenni. A padláslétrákat egyszerre csak egy személy használhatja. A létrák használata során legalább egy kézzel kapaszkodni kell, a dinamikus hatásokat (pl. ugrálás) kerülni kell. A termék tájékoztató lapján szereplő súlynál jobban megterhelni a szerkezetet nem szabad. Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

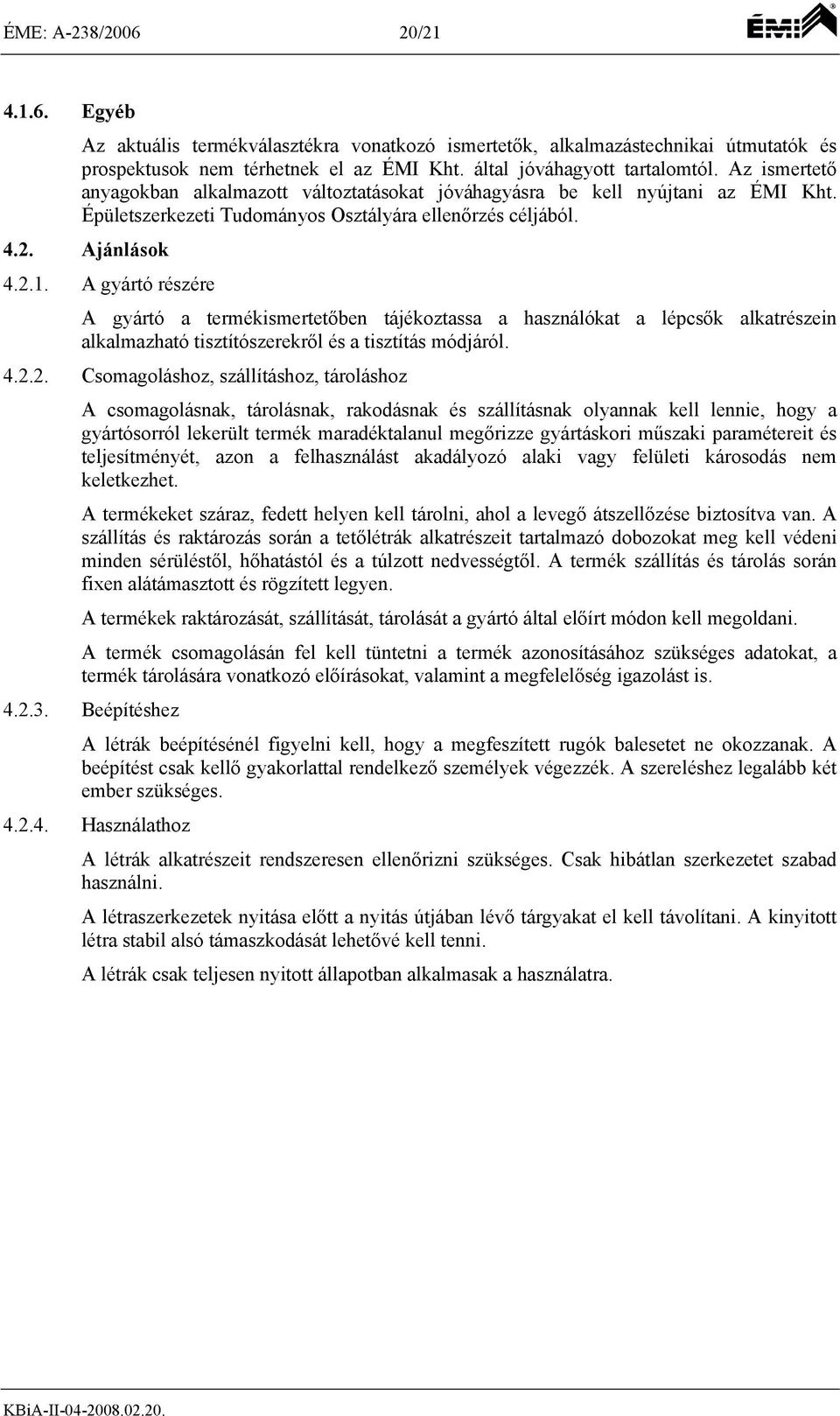

20 ÉME: A-238/ / Egyéb Az aktuális termékválasztékra vonatkozó ismertetők, alkalmazástechnikai útmutatók és prospektusok nem térhetnek el az ÉMI Kht. által jóváhagyott tartalomtól. Az ismertető anyagokban alkalmazott változtatásokat jóváhagyásra be kell nyújtani az ÉMI Kht. Épületszerkezeti Tudományos Osztályára ellenőrzés céljából Ajánlások A gyártó részére A gyártó a termékismertetőben tájékoztassa a használókat a lépcsők alkatrészein alkalmazható tisztítószerekről és a tisztítás módjáról Csomagoláshoz, szállításhoz, tároláshoz A csomagolásnak, tárolásnak, rakodásnak és szállításnak olyannak kell lennie, hogy a gyártósorról lekerült termék maradéktalanul megőrizze gyártáskori műszaki paramétereit és teljesítményét, azon a felhasználást akadályozó alaki vagy felületi károsodás nem keletkezhet. A termékeket száraz, fedett helyen kell tárolni, ahol a levegő átszellőzése biztosítva van. A szállítás és raktározás során a tetőlétrák alkatrészeit tartalmazó dobozokat meg kell védeni minden sérüléstől, hőhatástól és a túlzott nedvességtől. A termék szállítás és tárolás során fixen alátámasztott és rögzített legyen. A termékek raktározását, szállítását, tárolását a gyártó által előírt módon kell megoldani. A termék csomagolásán fel kell tüntetni a termék azonosításához szükséges adatokat, a termék tárolására vonatkozó előírásokat, valamint a megfelelőség igazolást is Beépítéshez A létrák beépítésénél figyelni kell, hogy a megfeszített rugók balesetet ne okozzanak. A beépítést csak kellő gyakorlattal rendelkező személyek végezzék. A szereléshez legalább két ember szükséges Használathoz A létrák alkatrészeit rendszeresen ellenőrizni szükséges. Csak hibátlan szerkezetet szabad használni. A létraszerkezetek nyitása előtt a nyitás útjában lévő tárgyakat el kell távolítani. A kinyitott létra stabil alsó támaszkodását lehetővé kell tenni. A létrák csak teljesen nyitott állapotban alkalmasak a használatra.

21 21/21 ÉME: A-238/ UTÓELLENŐRZÉS ÉS EGYÉB FELTÉTELEK 5.1. Az ÉME érvényessége alatt elvégzendő utóellenőrzések Az ÉME érvényességi ideje alatt elvégzendő utóellenőrzések: kétévente július 30-ig. Az utóellenőrzés elvégzése vonatkozó megbízást első ízben július 30-ig kell az ÉMI Kht. részére elküldeni. Az utóellenőrzési kötelezettség elmulasztása esetén az ÉME hatályát veszti, és az ÉMI Kht. törli az érvényes Építőipari Műszaki Engedélyek adatbázisából Az ÉME egyéb feltételei A következő utóellenőrzésig az alkalmazott szállítói megfelelőségi nyilatkozatok mintáját és a magyar nyelvű dokumentációt be kell nyújtani az ÉMI Kht. Épületszerkezeti Tudományos Osztályára ellenőrzés céljából. 6. MELLÉKLETEK - Varga Ádám témafelelős Csermely Gábor a témafelelős egység vezetője Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.
