1 1 ÁLTALÁNOS JELLEMZŐK 1.1. A víztest neve: Karcagi-I. csatorna 1.2. A víztest VOR kódja: AEP A víztestet alkotó vízfolyás (ok) neve: Karcagi-I. csatorna 1.4. A víztest VKI szerinti típusa, a típus leírás: 17 Síkvidéki meszes közepes-finom közepes és kis esésű vízgyűjtőjű típushoz hasonló csatorna 1.5. Víztest kategóriája: erősen módosított 1.6. A vizsgált víztest határai (km): A víztest befogadója (víztest név, fkm): Hortobágy-Berettyó 57, Alegység kódja, neve: 2-18 Nagykunság 1.9. Részvízgyűjtő kódja, neve: 2 Tisza Közvetlenül a víztesthez tartozó vízgyűjtő kiterjedése (km 2 ): 197, A víztest zárószelvénye fölötti teljes vízgyűjtő kiterjedése (km 2 ): 197, Közvetlenül a víztesthez tartozó vízgyűjtő rövid, szöveges jellemzése: A vízgyűjtő terület alakja elnyújtott, a középső, felső szakaszon kiszélesedő. Jellemzően mesterséges, egyenes nyomvonalú létesítményekkel határolt. A vízgyűjtő terület domborzata uralkodóan sík, kis mértékben É-D-i lejtésű, a terepesés átlagosan 5-10 cm/km. A vízgyűjtő terület magassági tartománya 82,40-87,00 mbf közötti. A vízgyűjtő terület lefolyási viszonyait elsősorban a mezőgazdasági táblák művelési ága és az alkalmazott agrotechnika határozza meg. A klasszikus lefolyás csak a táblákra értelmezhető, mivel a befogadó Hortobágy-Berettyó üzemvízszintje nem teszi lehetővé a természeteshez közeli lefolyási viszonyok kialakulását. A kiépített vízrendezési művek üzemeltetésével a vízgyűjtő terület lefolyási viszonyait jelentősen módosultak. Az összegyülekezési és lefolyási viszonyokat a főmű torkolatában épített Sebeséri és Füzesgyarmati-hídi szivattyútelepek üzeme határozza meg. A belvízöblözetben a Hortobágy-Berettyó mentén jelentős szivattyútelepi kapacitás épült ki, ez biztosította a mezőgazdasági üzemek számára a mellékcsatornák befogadó képességét. A tulajdonváltással jelentős üzemi és üzemközi kapacitás szűnt meg, ezzel nőtt a terület belvízveszélyeztetettsége. Karcag belterülete, valamint közvetlen külterülete a Dr. Pálfai Imre által készített belvíz veszélyeztetettségi mutató alapján közepesen, illetve az erősen belvízveszélyeztetett kategóriába tartozik. A mezőgazdasági területen az agyag, agyagos vályog talajok a jellemzőek. Ezen talajok általában rossz vízgazdálkodásúak, és rossz termőképességűek. A területen a szántó, és rét 1-3. melléklet Víztest adatlap 1

2 legelő művelési ág a jellemző. A térségben jelentős a halastóként hasznosított, illetve a rizstermesztésre használt terület. A Karcagi-I. csatorna vízjárását mindenkor a hidrometeorológiai viszonyok határozzák meg. Vízjárása hasonlít a természeteshez. Az 1800-as években, a mélyebb vonulatokban összegyülekező ár- és belvíz csak igen hoszszú idő alatt tudott levonulni a területről. A Tisza ezt a területet is rendszeresen elöntötte. Nagyobb árvizek esetén a Tisza vize mély völgyeleteken keresztül eljutott a Hortobágy- Berettyóba. A Karcagi-I. csatorna egykori mélyvonulatokból, valamint mesterségesen létrehozott szakaszokból áll. Az üzemi, üzemközi vízrendezési műveket megfelelő csatornasűrűséggel és kapacitással a mezőgazdasági igények ( ) figyelembevételével, lejtés irányában a befogadóra építették ki. A fajlagos csatornasűrűség a területen 0,6-1,0 km/km 2 ; a síkvidéki jelleg és a mezőgazdasági igény miatt nagy csatornasűrűség jellemző. A vízgyűjtő területet határoló Hortobágy-Berettyó jobb parti árvízvédelmi töltése 1895-ben épült meg Érintett települések felsorolása: Karcag, Berekfürdő Érintett felszín alatti víztestek: Felszín alatti víztest típusa Név Kódszám Sekély porózus Duna-Tisza köze - Közép-Tisza-völgy sp Sekély porózus Jászság, Nagykunság sp Porózus hideg Duna-Tisza köze - Közép-Tisza-völgy p Porózus hideg Jászság, Nagykunság p Porózus termál Délkelet-Alföld pt.2.3 Porózus termál Észak-Alföld pt.2.2 Porózus termál Északkelet-Alföld pt melléklet Víztest adatlap 2

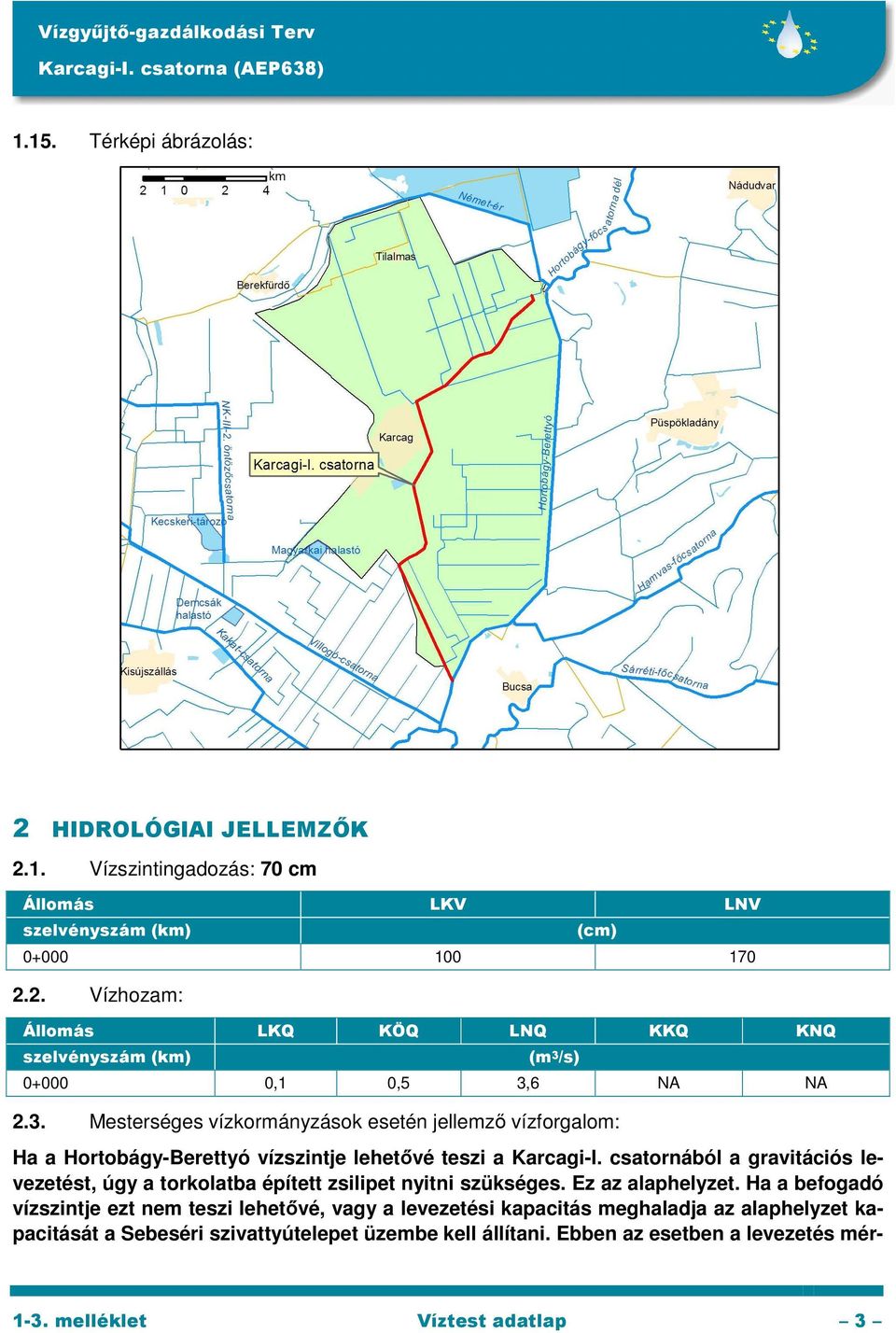

3 1.15. Térképi ábrázolás: 2 HIDROLÓGIAI JELLEMZŐK 2.1. Vízszintingadozás: 70 cm Állomás LKV LNV szelvényszám (km) (cm) Vízhozam: Állomás LKQ KÖQ LNQ KKQ KNQ szelvényszám (km) (m 3 /s) ,1 0,5 3,6 NA NA 2.3. Mesterséges vízkormányzások esetén jellemző vízforgalom: Ha a Hortobágy-Berettyó vízszintje lehetővé teszi a Karcagi-I. csatornából a gravitációs levezetést, úgy a torkolatba épített zsilipet nyitni szükséges. Ez az alaphelyzet. Ha a befogadó vízszintje ezt nem teszi lehetővé, vagy a levezetési kapacitás meghaladja az alaphelyzet kapacitását a Sebeséri szivattyútelepet üzembe kell állítani. Ebben az esetben a levezetés mér melléklet Víztest adatlap 3

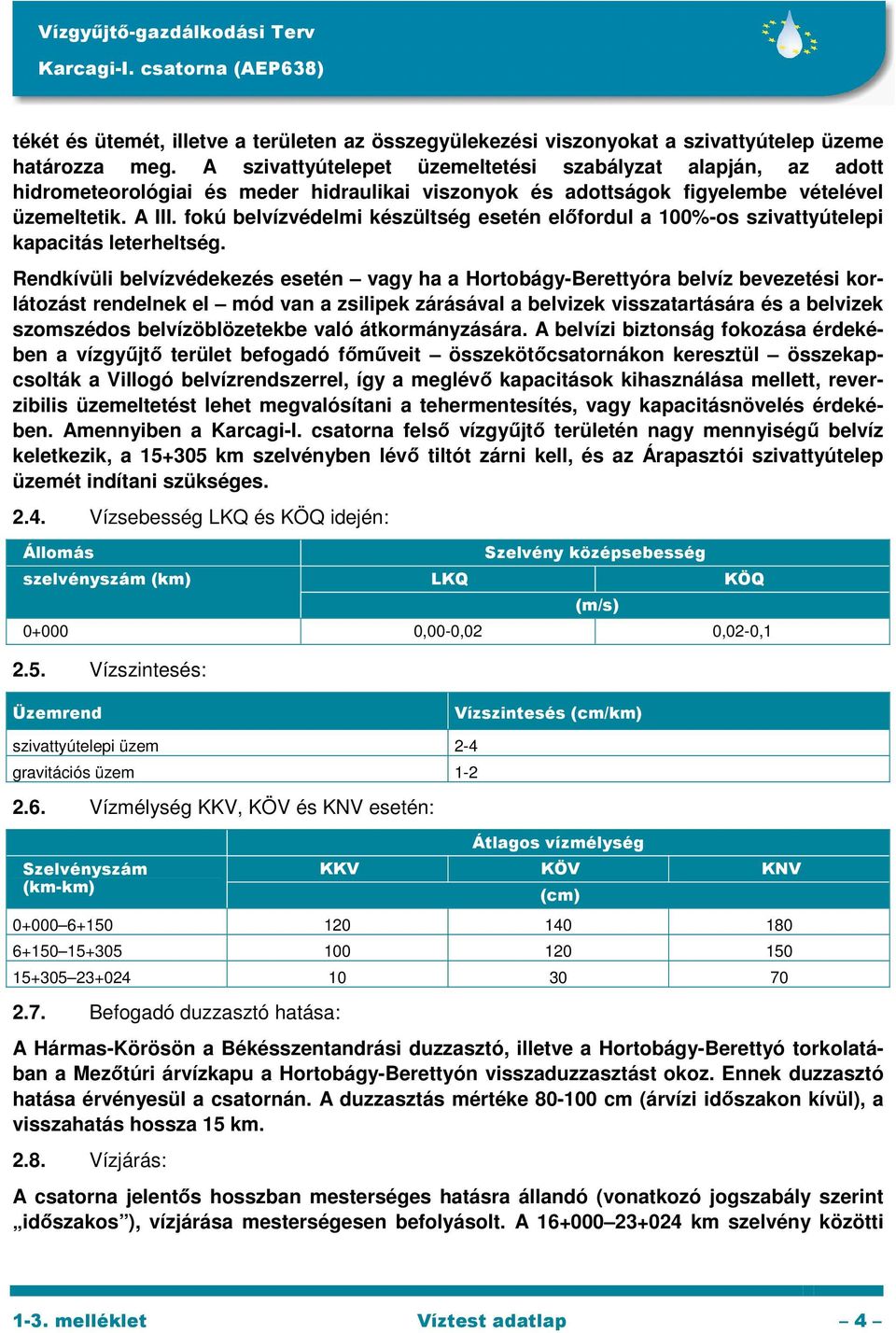

4 tékét és ütemét, illetve a területen az összegyülekezési viszonyokat a szivattyútelep üzeme határozza meg. A szivattyútelepet üzemeltetési szabályzat alapján, az adott hidrometeorológiai és meder hidraulikai viszonyok és adottságok figyelembe vételével üzemeltetik. A III. fokú belvízvédelmi készültség esetén előfordul a 100%-os szivattyútelepi kapacitás leterheltség. Rendkívüli belvízvédekezés esetén vagy ha a Hortobágy-Berettyóra belvíz bevezetési korlátozást rendelnek el mód van a zsilipek zárásával a belvizek visszatartására és a belvizek szomszédos belvízöblözetekbe való átkormányzására. A belvízi biztonság fokozása érdekében a vízgyűjtő terület befogadó főműveit összekötőcsatornákon keresztül összekapcsolták a Villogó belvízrendszerrel, így a meglévő kapacitások kihasználása mellett, reverzibilis üzemeltetést lehet megvalósítani a tehermentesítés, vagy kapacitásnövelés érdekében. Amennyiben a Karcagi-I. csatorna felső vízgyűjtő területén nagy mennyiségű belvíz keletkezik, a km szelvényben lévő tiltót zárni kell, és az Árapasztói szivattyútelep üzemét indítani szükséges Vízsebesség LKQ és KÖQ idején: Állomás szelvényszám (km) LKQ Szelvény középsebesség (m/s) KÖQ ,00-0,02 0,02-0, Vízszintesés: Üzemrend Vízszintesés (cm/km) szivattyútelepi üzem 2-4 gravitációs üzem Vízmélység KKV, KÖV és KNV esetén: Szelvényszám (km-km) Átlagos vízmélység KKV KÖV KNV (cm) Befogadó duzzasztó hatása: A Hármas-Körösön a Békésszentandrási duzzasztó, illetve a Hortobágy-Berettyó torkolatában a Mezőtúri árvízkapu a Hortobágy-Berettyón visszaduzzasztást okoz. Ennek duzzasztó hatása érvényesül a csatornán. A duzzasztás mértéke cm (árvízi időszakon kívül), a visszahatás hossza 15 km Vízjárás: A csatorna jelentős hosszban mesterséges hatásra állandó (vonatkozó jogszabály szerint időszakos ), vízjárása mesterségesen befolyásolt. A km szelvény közötti 1-3. melléklet Víztest adatlap 4

5 szakasz kiszáradási gyakorisága 1-2 év. A km szelvény alatti rész állandó vízborítással rendelkezik. 3 HIDROMORFOLÓGIAI JELLEMZŐK 3.1 Mederviszonyok Víztestet alkotó vízfolyás neve Szakasz (km-km) Meder alakja engedélyezett tényleges Meder anyaga Kisvízi meder szélessége (m) Középvízi meder szélessége (m) Mederesés (cm/km) Karcagi-I. cs csésze csésze agyag ,6 Karcagi-I. cs trapéz trapéz agyag ,3 Karcagi-I. cs trapéz trapéz agyag 4 6 3, Terep lejtési viszonyai ( ): NR Meder folytonossága: igen Magaspart: NR Hordalék szemcsemérete, hozama: lebegtetett hordalék átlagos szemcseméret: 0,020 mm lebegtetett hordalék hozama: 0,05-0,1 kg/m 3 görgetett hordalék: NR Üledék vastagsága (cm): Mederfeltöltődés (cm/év): Medersüllyedés: nem Meder kanyargóssága (a tényleges hossz / végpontok között távolság): 23,0 km / 18,6 km = 1, Meder benőttsége: Víztestet alkotó vízfolyás neve Szakasz (km-km) Meder benőttsége (%) A mederben lévő növényzet fajtája Karcagi-I. csatorna hínár Karcagi-I. csatorna hínár Karcagi-I. csatorna sás-nád Karcagi-I. csatorna sás-nád Karcagi-I. csatorna sás-nád Karcagi-I. csatorna sás-nád 1-3. melléklet Víztest adatlap 5

6 1. kép: Karcagi-I. csatorna hínárral benőtt mederszakasza ( szelvény) 2. kép: Karcagi-I. csatorna náddal szegélyezett mederszakasza (7+980 szelvény) 1-3. melléklet Víztest adatlap 6

7 3. kép: Karcagi-I. csatorna náddal benőtt mederszakasza ( szelvény) 3.2 Hullámtér, parti sáv jellemzése Hullámtér szélessége: A bal parton a teljes hosszon depóniával határolt, a partéltől 0 m-re húzódik a depónia, nincs hullámtér. A jobb parton között 4 m a távolság a depónia és a partél között, azonban ez nem vízjárta terület, a többi szakaszon a partéltől 0 m-re húzódik a depónia, így nincs hullámtér. Szakasz (km-km) Partoldal Hullámtér szélessége (m) jobb jobb jobb bal Használat jellege: A parti sávot a vízfolyás medrével együtt tartják fenn. A növényzet csak a rézsűn illetve a rézsű becsúszásokon tud megtelepedni Parti sávot jellemző növényzet típusa: A teljes zonáció a víztest partján sehol sem alakult ki szakaszon (csatornahossz 100%-a) 1-3. melléklet Víztest adatlap 7

8 80% gyomtársulás, 60% nádas-gyékényes, 0% fás vegetáció Fenntartás gyakorisága: Éves rendszerességű növényirtás jellemző. 4. kép: A zonáció hiánya (5+825 km) 1-3. melléklet Víztest adatlap 8

9 4 AZ EMBERI TEVÉKENYSÉG HATÁSAI 4.1 Vízhasználatok, vízforgalom (2006. évre vonatkozóan) Vízkivétel, vízátvezetés: nincs a víztesten Vízbevezetés: Vízfolyás Vízbevezetés EOVy EOVx Engedélyes megnevezése Bevezetett Idősza- Engedélyezett Tényleges víz- vízikönyvi neve helye víz jellege kosság vízmennyiség mennyiség szám (m 3 /év) (m 3 /év) Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. jp Karcagi-II. csatorna bv igen HB/1265 Karcagi-I. cs. jp Karcagi-I-1-a. cs. bv igen HB/1033 Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. bp Karcagi-I-2. csatorna bv igen HB/1247 Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. bp Karcagi-I-3. csatorna bv, bcsv igen HB/ melléklet Víztest adatlap 9

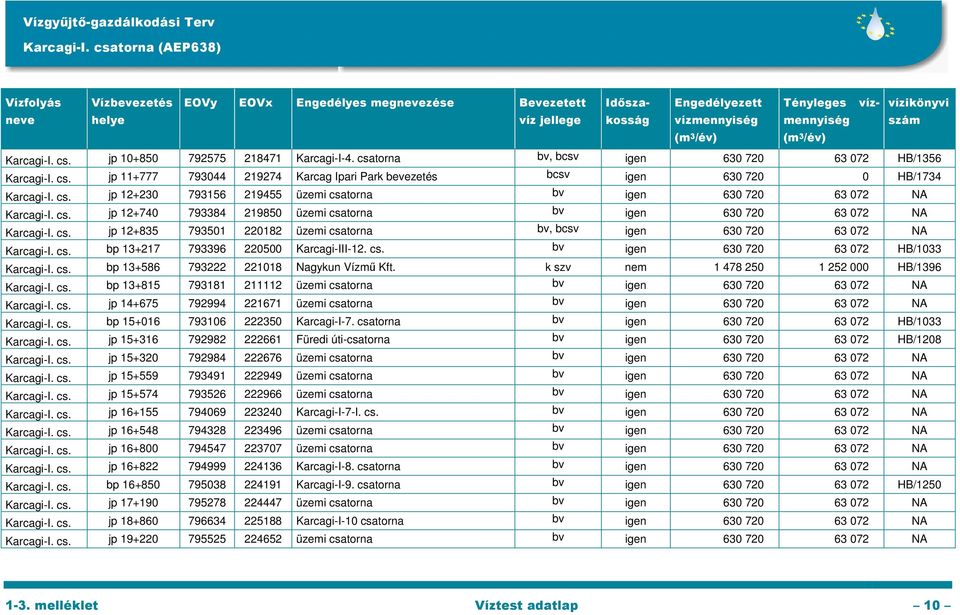

10 Vízfolyás neve Vízbevezetés helye EOVy EOVx Engedélyes megnevezése Bevezetett víz jellege Időszakosság Engedélyezett vízmennyiség Tényleges vízmennyiség vízikönyvi szám (m 3 /év) (m 3 /év) Karcagi-I. cs. jp Karcagi-I-4. csatorna bv, bcsv igen HB/1356 Karcagi-I. cs. jp Karcag Ipari Park bevezetés bcsv igen HB/1734 Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. jp üzemi csatorna bv, bcsv igen NA Karcagi-I. cs. bp Karcagi-III-12. cs. bv igen HB/1033 Karcagi-I. cs. bp Nagykun Vízmű Kft. k szv nem HB/1396 Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. bp Karcagi-I-7. csatorna bv igen HB/1033 Karcagi-I. cs. jp Füredi úti-csatorna bv igen HB/1208 Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. jp Karcagi-I-7-I. cs. bv igen NA Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. jp Karcagi-I-8. csatorna bv igen NA Karcagi-I. cs. bp Karcagi-I-9. csatorna bv igen HB/1250 Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. jp Karcagi-I-10 csatorna bv igen NA Karcagi-I. cs. jp üzemi csatorna bv igen NA 1-3. melléklet Víztest adatlap 10

11 Vízfolyás neve Vízbevezetés helye EOVy EOVx Engedélyes megnevezése Bevezetett víz jellege Időszakosság Engedélyezett vízmennyiség Tényleges vízmennyiség vízikönyvi szám (m 3 /év) (m 3 /év) Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. jp Karcagi-I-11. csatorna bv igen NA Karcagi-I. cs. jp Karcagi-I-12 csatorna bv igen NA Karcagi-I. cs. jp üzemi csatorna bv igen NA Karcagi-I. cs. bp Karcagi-I-13. cs. bv igen T/3190 Karcagi-I. cs. bp üzemi csatorna bv igen NA Karcagi-I. cs. jp üzemi csatorna bv igen NA vízbevezetés helye: szelvényszám megadása (km) és bevezetett víz jellege: - bp = bal part - bv = belvíz - jp = jobb part megjelölés - k szv = kommunális szennyvíz (tisztított/ tisztítatlan) - i szv = ipari szennyvíz (tisztított/ tisztítatlan) - hv = használt víz (halastó, rizsföld, strandfürdő, ipari használtvíz) - é.v. = élővíz 1-3. melléklet Víztest adatlap 11

12 4.2 Hidromorfológiai beavatkozások Tározók: nincs a víztesten Keresztező műtárgyak Vízfolyás Helye (km) EOVy EOVx Típusa Célja Átjárhatóság Duzzasztás nagysága (cm) Karcagi-I. cs iker zsilip vízkormányzás igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs zsilip vízkormányzás igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs iker zsilip vízkormányzás igen - Karcagi-I. cs áteresz közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs zsilip vízkormányzás igen - Karcagi-I. cs híd közlekedés igen - Karcagi-I. cs áteresz közlekedés igen Mederrendezés: nincs a víztesten Partvédelem: Vízfolyás Helye (km-km) Célja Ideje Anyaga Karcagi-I. cs parterózióval szembeni védelem 2000 kő 1-3. melléklet Víztest adatlap 12

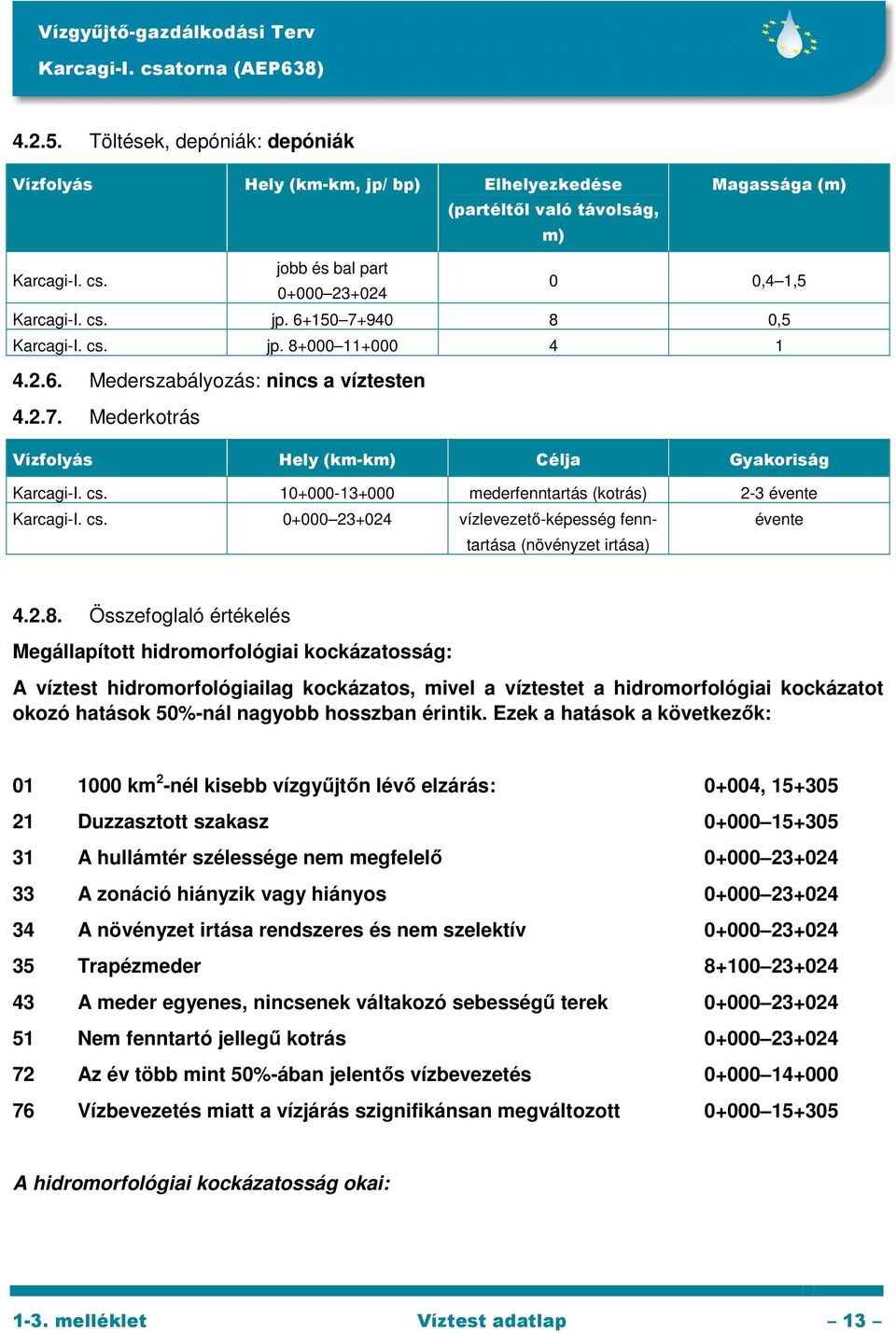

13 Töltések, depóniák: depóniák Vízfolyás Hely (km-km, jp/ bp) Elhelyezkedése (partéltől való távolság, m) Magassága (m) Karcagi-I. cs. jobb és bal part ,4 1,5 Karcagi-I. cs. jp ,5 Karcagi-I. cs. jp Mederszabályozás: nincs a víztesten Mederkotrás Vízfolyás Hely (km-km) Célja Gyakoriság Karcagi-I. cs mederfenntartás (kotrás) 2-3 évente Karcagi-I. cs vízlevezető-képesség fenntartása (növényzet irtása) évente Összefoglaló értékelés Megállapított hidromorfológiai kockázatosság: A víztest hidromorfológiailag kockázatos, mivel a víztestet a hidromorfológiai kockázatot okozó hatások 50%-nál nagyobb hosszban érintik. Ezek a hatások a következők: km 2 -nél kisebb vízgyűjtőn lévő elzárás: 0+004, Duzzasztott szakasz A hullámtér szélessége nem megfelelő A zonáció hiányzik vagy hiányos A növényzet irtása rendszeres és nem szelektív Trapézmeder A meder egyenes, nincsenek váltakozó sebességű terek Nem fenntartó jellegű kotrás Az év több mint 50%-ában jelentős vízbevezetés Vízbevezetés miatt a vízjárás szignifikánsan megváltozott A hidromorfológiai kockázatosság okai: 1-3. melléklet Víztest adatlap 13

14 1. A torkolati zsilip nem mindig nyitott állapotú, így nem mindig átjárható az élőlények számára, illetve jelentős visszaduzzasztást okoz, mind az elzárás, mind a befogadó. A visszaduzzasztott szakasz kb. 15 km. 2. A hullámtér szélessége az egész víztest mentén nem megfelelő. 3. A víztest teljes hosszán a zonáció hiányos, vagy teljesen hiányzik. Itt mindenképp szükséges megfelelő védősáv, illetve növényzet kialakítása, telepítése. 4. A víztest km közötti szakaszára a trapézmeder alak jellemző. 5. A víztest jelentős része egyenesek és kis sugarú ívekből áll, így nem alakulnak ki változó sebességű áramlási terek. 6. Nyáron kisvízi időszakban ismétlődő vízkészlet problémák alakulnak ki, mivel a víztest két tápláló forrása, a belvíz, illetve a km szelvénybe érkező tisztított szennyvíz. Ez jelentős vízminőségi problémákat is okoz. 7. A víztest egész hosszában depóniával határolt. 4.3 Pontszerű szennyezőforrások számbavétele Víztestet alkotó vízfolyás neve Forrás helye (km) EOVy EOVx Mennyiség (m³/d) Sorszám Jelleg Tisztítás Terhelés (kg/év) KOIps BOI5 ön öp 1 Karcagi-I. cs. bp K H jellege: K = kommunális I = ipari M= mezőgazdasági tisztítás: Tn = tisztítatlan M = csak mechanikailag tisztított B = biológiailag is tisztított H = harmadlagosan is tisztított (tápanyag-eltávolítás) 1. Karcag városi szennyvíztisztító telep (Nagykun Víz- és Csatornamű Kft., HB/1396) 4.4 Diffúz szennyezőforrások számbavétele, a területhasználat bemutatása Diffúz szennyező hatások: NA 4.5 Egyéb emberi hatások számbavétele Mederbeli vízhasználatok, hasznosítás: nincs a víztesten 1-3. melléklet Víztest adatlap 14

15 Üzemi vízminőségi kárelhárítási tervek számbavétele Víztestet alkotó vízfolyás neve potenciális forrás helye (jp/bp km) EOVy EOVx Üzem megnevezése Iparági besorolás Karcagi-I. cs DATE Karcagi Kutató Intézet gázolajtároló tartály Karcagi-I. cs MOL Karcag Gyarmati úti üzemanyagtöltő üzemanyagtöltő állomás Karcagi-I. cs Orientspeed Kft. üzemanyagtöltő Karcagi-I. cs Karcag TESCO GLOBÁL Áruházak Rt. üzemanyagtöltő állomás Karcagi-I. cs KOVI-GUMI Kft. gépkocsimosó Karcagi-I. cs Karcag CUMAN-OLEUM üzemanyagtöltő üzemanyagtöltő állomás Karcagi-I. cs Karcag Városi szennyvíztisztító szennyvíztisztító telep Karcagi-I. cs Karcag Tűzoltóság üzemanyagtöltő Karcagi-I. cs Karcag Madarasi úti OMV üzemanyagtöltő üzemanyagtöltő állomás Karcagi-I. cs Karcag Jászkun VOLÁN Rt. üzemanyagtöltő Karcagi-I. cs Karcag Települési szilárdhulladék hulladéklerakó lerakó Karcagi-I. cs MOL Karcag Madarasi úti üzemanyagtöltő üzemanyagtöltő állomás Karcagi-I. cs AGRO-PETROL Kft. üzemanyagtöltő 1-3. melléklet Víztest adatlap 15
