1 FÉNY: Az építészet negyedik dimenziója Képes árlista LT 15, érvényes: január 1-től Magyarország 2015

2 Kapcsolja be a haladást a Schlüter -LIPROTEC LichtProfilTechnik-kel 2

3 Tartalomjegyzék Schlüter -LIPROTEC-PB... Megvilágítás lépcsőfok- és munkaasztal-élek számára 6 Schlüter -LIPROTEC-WS/-WSQ... Fali táblák és elemek megvilágítása Schlüter -LIPROTEC-VB... Falburkolatok és lábazatok megvilágított lezárása Schlüter -LIPROTEC-D... Dekorelemek és tükrök indirekt megvilágítása Schlüter -DESIGNBASE-QD... Válaszfalak és munkaasztalok direkten világító szegélyei, lábazatai, élei Schlüter -LIPROTEC-LL... Direkten világító fény-sávok és szegélyek, megvilágított falfülkék Schlüter -LIPROTEC szett... T Készletek lépcsőszerkezetekhez T Készletek dekor-keretekhez és tükrökhöz Készletek emelvény-megvilágításhoz Készletek fali táblákhoz Szett Schlüter -LIPROTEC-ES... LED-sávok Schlüter -LIPROTEC vezérlés... Tápegységek, vevőkészülékek és adók Schlüter -LIPROTEC tartozékok... Tartozékok kábelezéshez és szereléshez T Új termékek 3

4 Életterek alakítása fénnyel és hidegburkolattal. A fény felhasználása egy tér-atmoszféra létrehozásához meghatározó fontosságú. A puszta megvilágítási hatáson túlmenően a modern világítástechnikával kreatívan és dekoratívan lehet tereket alakítani. Akár lágy, pihentető fényt szeretne nyugalmi zónákhoz, akár semleges fényt munkaterületekhez, vagy ha színes környezeti fényt akar a Schlüter -LIPROTEC korszerű LED-fényprofl-technikájával a megfelelő fényt hozhatja létre a megfelelő helyen. Lehetőség nyílik arra, hogy hatásosan és feltűnés nélkül olyan helyiség-atmoszférát hozzon létre, 4

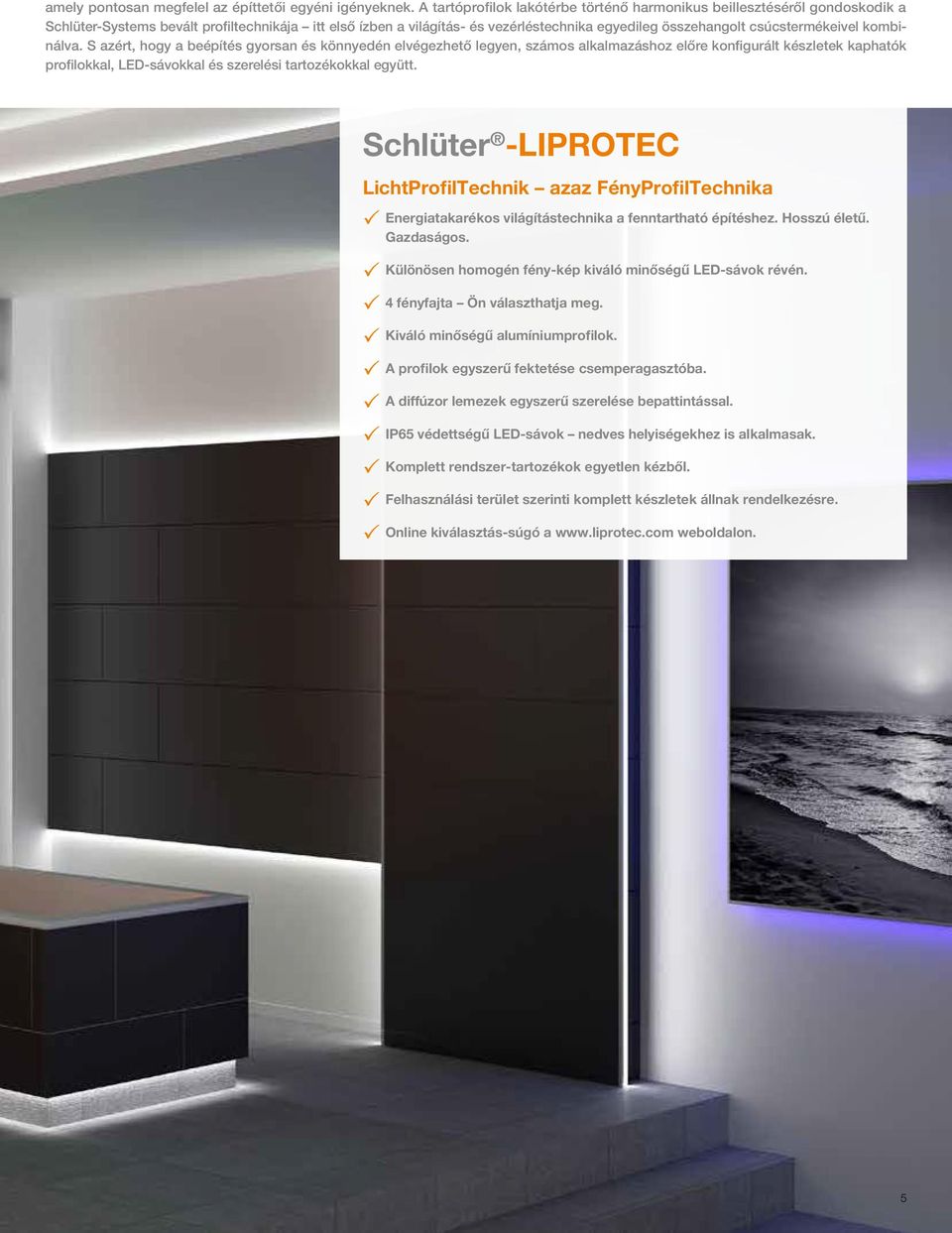

5 amely pontosan megfelel az építtetői egyéni igényeknek. A tartóprofilok lakótérbe történő harmonikus beillesztéséről gondoskodik a Schlüter-Systems bevált profiltechnikája itt első ízben a világítás- és vezérléstechnika egyedileg összehangolt csúcstermékeivel kombinálva. S azért, hogy a beépítés gyorsan és könnyedén elvégezhető legyen, számos alkalmazáshoz előre konfigurált készletek kaphatók profilokkal, LED-sávokkal és szerelési tartozékokkal együtt. Schlüter -LIPROTEC LichtProfilTechnik azaz FényProfilTechnika Energiatakarékos világítástechnika a fenntartható építéshez. Hosszú életű. Gazdaságos. Különösen homogén fény-kép kiváló minőségű LED-sávok révén. 4 fényfajta Ön választhatja meg. Kiváló minőségű alumíniumprofilok. A profilok egyszerű fektetése csemperagasztóba. A diffúzor lemezek egyszerű szerelése bepattintással. IP65 védettségű LED-sávok nedves helyiségekhez is alkalmasak. Komplett rendszer-tartozékok egyetlen kézből. Felhasználási terület szerinti komplett készletek állnak rendelkezésre. Online kiválasztás-súgó a weboldalon. 5

6 Fény a csempéből! A Schlüter -LIPROTEC-PB univerzális megoldásunk megvilágított lépcsőfok-élekhez. Akár az előcsarnokban szeretné a lépcsőket színre alkalmazni, avagy egy konyhablokknak szeretne új ragyogást kölcsönözni ezrével akadnak alkalmazások a Schlüter-Systems intelligens fényprofil technika számára. Kombinálja lépcsőfok-élekhez a Schlüter -LIPROTEC-PB profilt a kiváló minőségű Schlüter -TREP profilokkal. Lépcsőszerkezetekhez ajánljuk az új Komplett- és Kombi-készleteket, amelyek a oldalon találhatók. Alkalmazási területek: Az alábbiak indirekt és/vagy direkt megvilágítása: Lépcsőfok élek Munkalap-élek Kombinálható az alábbi LIPROTEC LED-sávokkal: melegfehér (3300 Kelvin) Cikksz. LT ES 5 semleges-fehér (4500 Kelvin) Cikksz. LT ES 6 Kombinálható az alábbi LIPROTEC diffúzor lemezekkel: indirekt fényhez Cikksz. LT VB I indirekt + direkt fényhez Cikksz. LT PB D A profilhoz az alábbi tartozékok kaphatók: Hálózati tápegység Vevőkészülék Adó Szerelési anyag Komplett-ajánlat! Komplett-készlet lépcsőkhöz lásd 34. oldal. Szett a pódium-világításhoz 38. old. 6

7 Profil LED-sáv Diffúzorlemez (indirekt fény) Diffúzorlemez (indirekt + direkt fény) 7

8 Schlüter -LIPROTEC-PB Megrendelési példák Megvilágított lépcsőélek a fürdő - lakótér átjáróban, lépcsőszélesség 220 cm, semleges-fehér 4500 K Készlet, Cikksz. LT PB Tartalom: 1 x profil, LT PB 25 AE 1 x diffúzorlemez, LT PB D 2 x EK / LT PB AE végsapka 1 x LED-sáv, LT ES 6 1 x tápegység, LT EK 24V 75W 1 x vevőkészülék, LT ER 1 Komplett-ajánlat! Szett a pódium-világításhoz 38. old. 1 x 1-csatornás adó, üveg vagy nemesacél kapcsoló felülettel, LT E1 KS ** 1 x készlet szerelési anyag (Wago kapocs, kötődobozok, fedél, 10 m kábel (2-eres)) Körben megvilágított munkalap szabadon álló konyhablokkban, 74 x 300 cm, semleges-fehér 4500 K 2 x profil, LT PB 25 AE 1 x profil, LT PB 25 AE/150 2 x diffúzorlemez, LT VB I 1 x diffúzorlemez, LT VB I/150 2 x LED-sáv, LT ES 6 2 x LED-sáv, LT ES 6/50 2 x LED-sáv, LT ES 6/100 1 x tápegység, LT EK 24V 100W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint ** Az adó-fedél felületének jelzése kiegészítendő: BW GS EB (pl. LT E1 KS EB) 8 Szerelési anyagok a 46. oldaltól kezdődően

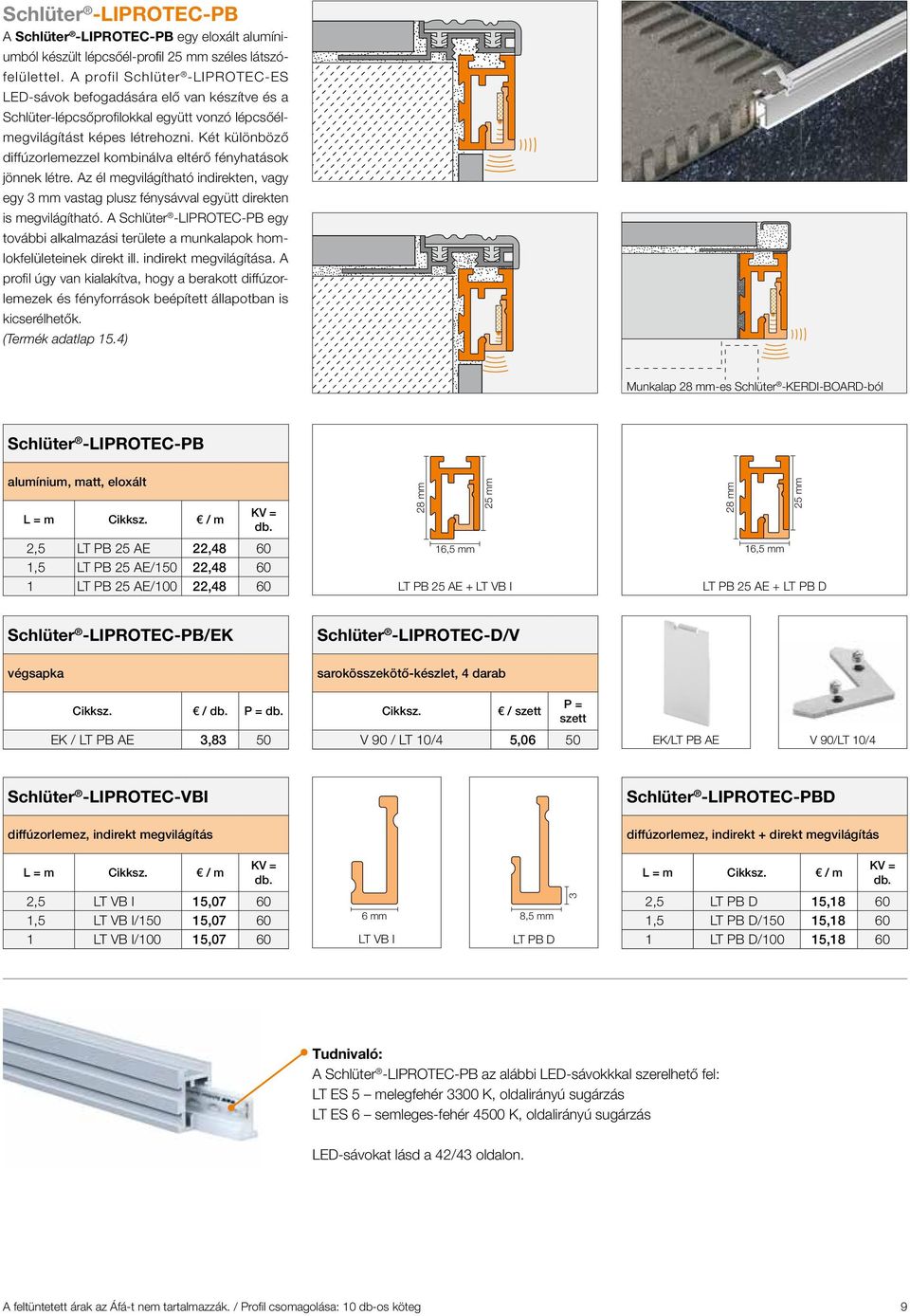

9 Schlüter -LIPROTEC-PB A Schlüter -LIPROTEC-PB egy eloxált alumíniumból készült lépcsőél-profil 25 mm széles látszófelülettel. A profil Schlüter -LIPROTEC-ES LED-sávok befogadására elő van készítve és a Schlüter-lépcsőprofilokkal együtt vonzó lépcsőél- megvilágítást képes létrehozni. Két különböző diffúzorlemezzel kombinálva eltérő fényhatások jönnek létre. Az él megvilágítható indirekten, vagy egy 3 mm vastag plusz fénysávval együtt direkten is megvilágítható. A Schlüter -LIPROTEC-PB egy további alkalmazási területe a munkalapok homlokfelületeinek direkt ill. indirekt megvilágítása. A profil úgy van kialakítva, hogy a berakott diffúzorlemezek és fényforrások beépített állapotban is kicserélhetők. (Termék adatlap 15.4) Munkalap 28 mm-es Schlüter -KERDI-BOARD-ból Schlüter -LIPROTEC-PB alumínium, matt, eloxált L = m Cikksz. / m KV = 2,5 LT PB 25 AE 22, ,5 LT PB 25 AE/150 22, LT PB 25 AE/100 22, mm 25 mm 16,5 mm LT PB 25 AE + LT VB I 28 mm 25 mm 16,5 mm LT PB 25 AE + LT PB D Schlüter -LIPROTEC-PB/EK Schlüter -LIPROTEC-D/V végsapka sarokösszekötő-készlet, 4 darab Cikksz. / P = Cikksz. / szett P = szett EK / LT PB AE 3,83 50 V 90 / LT 10/4 5,06 50 EK/LT PB AE V 90/LT 10/4 Schlüter -LIPROTEC-VBI Schlüter -LIPROTEC-PBD diffúzorlemez, indirekt megvilágítás diffúzorlemez, indirekt + direkt megvilágítás L = m Cikksz. / m KV = L = m Cikksz. / m KV = 2,5 LT VB I 15, ,5 LT VB I/150 15, LT VB I/100 15, mm LT VB I 8,5 mm LT PB D 3 2,5 LT PB D 15, ,5 LT PB D/150 15, LT PB D/100 15,18 60 Tudnivaló: A Schlüter -LIPROTEC-PB az alábbi LED-sávokkkal szerelhető fel: LT ES 5 melegfehér 3300 K, oldalirányú sugárzás LT ES 6 semleges-fehér 4500 K, oldalirányú sugárzás LED-sávokat lásd a 42/43 oldalon. A feltüntetett árak az Áfá-t nem tartalmazzák. / Profil csomagolása: 10 db-os köteg 9

10 Képezzen hangsúlyokat! A Schlüter -LIPROTEC-WS és -WSQ segítségével új hangsúlyokat kölcsönözhet az egyes építészeti elemeknek. Legyen szó akár kádakról, fali tábla panelekről, előtétfalakról ezek függőleges vagy vízszintes installációiról, a Schlüter-világítóprofil-technikával teljesen új fényben láttatja a helyiségeket. Alkalmazási területek: Az alábbiak indirekt és/vagy direkt megvilágítása: Épitészeti vagy dekor elemek Fali táblák Fal előtétek, előtétfalak Boltív-megvilágítás Direkt megvilágítás mint: Világítósávok Kombinálható az alábbi LIPROTEC diffúzor lemezekkel: indirekt fényhez Cikksz. LT WS I 20 indirekt + direkt fényhez Cikksz. LT WS D 20 A profilhoz az alábbi tartozékok kaphatók: Hálózati tápegység Vevőkészülék Adó Végsapkák Szerelési anyag Kombinálható az alábbi LIPROTEC LED-sávokkal: melegfehér (3300 Kelvin) Cikksz. LT ES 1 semleges-fehér (4500 Kelvin) Cikksz. LT ES 2 fehér vezérelhető színhőmérséklettel ( Kelvin) Cikksz. LT ES 7 RGB (színes fény) Cikksz. LT ES 8 Azonnal startoljon át! Cikksz. LT WS szett a fali táblához (max. 2,50 m magasságú falitábla melegfehér fénnyel történő kétoldali megvilágításához) Tartalom: 2 x LT WS 20 AE profil, 2,50 m 2 x LT WS I diffúzor, 2,50 m indirekt megvilágításhoz 4 x EK / LT WS I AE 20 végsapka 2 x LT ES 1, LED-sáv, melegfehér 3300 Kelvin 1 x LT EK 24V 75W tápegység, 75 Watt 1 x LT ER 1 vevőkészülék a LED-vezérléshez, egyszínű, tompítható 1 x LT E1 KS BW adó, rádióvezérlés be/ki, tompítható, valódi üveg, csillogó fehér 1 x készlet szerelési anyag (Wago kapocs, kötődobozok, fedél, 10 m kábel (2-eres)) 10

11 Schlüter -LIPROTEC-WSQ Schlüter -LIPROTEC-WS Profil LED-sáv Diffúzorlemez (indirekt fény) Diffúzorlemez (direkt fény) 11

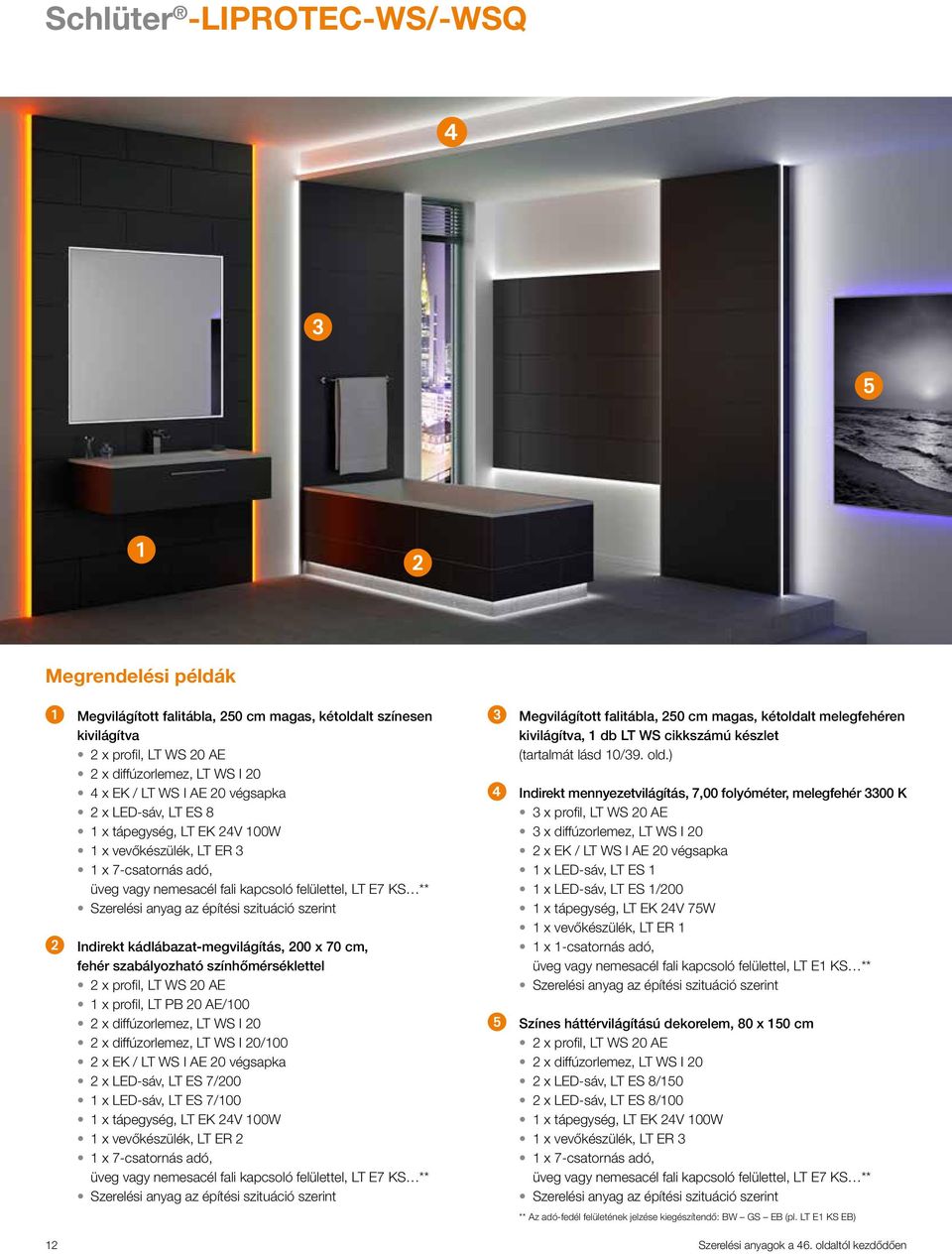

12 Schlüter -LIPROTEC-WS/-WSQ Megrendelési példák Megvilágított falitábla, 250 cm magas, kétoldalt színesen kivilágítva 2 x profil, LT WS 20 AE 2 x diffúzorlemez, LT WS I 20 4 x EK / LT WS I AE 20 végsapka 2 x LED-sáv, LT ES 8 1 x tápegység, LT EK 24V 100W 1 x vevőkészülék, LT ER 3 1 x 7-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E7 KS ** Szerelési anyag az építési szituáció szerint Indirekt kádlábazat-megvilágítás, 200 x 70 cm, fehér szabályozható színhőmérséklettel 2 x profil, LT WS 20 AE 1 x profil, LT PB 20 AE/100 2 x diffúzorlemez, LT WS I 20 2 x diffúzorlemez, LT WS I 20/100 2 x EK / LT WS I AE 20 végsapka 2 x LED-sáv, LT ES 7/200 1 x LED-sáv, LT ES 7/100 1 x tápegység, LT EK 24V 100W 1 x vevőkészülék, LT ER 2 1 x 7-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E7 KS ** Szerelési anyag az építési szituáció szerint 12 Megvilágított falitábla, 250 cm magas, kétoldalt melegfehéren kivilágítva, 1 db LT WS cikkszámú készlet (tartalmát lásd 10/39. old.) Indirekt mennyezetvilágítás, 7,00 folyóméter, melegfehér 3300 K 3 x profil, LT WS 20 AE 3 x diffúzorlemez, LT WS I 20 2 x EK / LT WS I AE 20 végsapka 1 x LED-sáv, LT ES 1 1 x LED-sáv, LT ES 1/200 1 x tápegység, LT EK 24V 75W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint Színes háttérvilágítású dekorelem, 80 x 150 cm 2 x profil, LT WS 20 AE 2 x diffúzorlemez, LT WS I 20 2 x LED-sáv, LT ES 8/150 2 x LED-sáv, LT ES 8/100 1 x tápegység, LT EK 24V 100W 1 x vevőkészülék, LT ER 3 1 x 7-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E7 KS ** Szerelési anyag az építési szituáció szerint ** Az adó-fedél felületének jelzése kiegészítendő: BW GS EB (pl. LT E1 KS EB) Szerelési anyagok a 46. oldaltól kezdődően

13 Schlüter -LIPROTEC-WS/-WSQ A Schlüter -LIPROTEC-WS egy eloxált alumíniumból készült kiváló minőségű tartóprofil falsíkból kiemelt falitábláknak a profilba berakott különböző Schlüter -LIPROTEC-ES LED-sávokkal történő megvilágításához. Két különböző diffúzorlemezzel kombinálva eltérő fényhatások jönnek létre. Így választhatóan megvalósítható a fali előépítmények visszaugró, közvetett avagy közvetlen megvilágítása. (Termék adatlap 15.2) Fali tábla 28 mm-es Schlüter -KERDI-BOARD-on Schlüter -LIPROTEC-WS Fali tábla 28 mm-es Schlüter -KERDI-BOARD-on Fali tábla 19 mm-es Schlüter -KERDI-BOARD-on Fali tábla 19 mm-es Schlüter -KERDI-BOARD-on Schlüter -LIPROTEC-WSQ Fali tábla 19 mm-es Schlüter -KERDI-BOARD-on Sarokkiugrás 5 mm-es Schlüter -KERDI-BOARD-on A Schlüter -LIPROTEC-WSQ időtlen modern Schlüter -QUADEC kivitelűre formázott és annak megfelelő felülettel rendelkezik. Mindkét profil úgy van kialakítva, hogy a berakott diffúzorlemezek és fényforrások beépített állapotban is kicserélhetők. (Termék adatlap 15.2) 19,67 19,67 19, mm 20 mm LT WS 20 AE + LT WS I 20 LT WS 20 AE + LT WS D Schlüter -LIPROTEC-WSQ alumínium, matt, eloxált, H = 11 mm L=m Cikksz. /m KV = 2,5 WS 20Q 110 AE 26, mm LT WS 20 AE LT WS 20 AE/150 LT WS 20 AE/ mm LT WS 20Q 110 AE + LT WS I mm 2,5 1, mm KV = 17 mm /m 35 mm Cikksz. 17 mm L=m 35 mm alumínium, matt, eloxált 35 mm Schlüter -LIPROTEC-WS 20 mm LT WS 20Q 110 AE + LT WS D 20 A diffúzorlemezre és végsapkákra vonatkozó információk a következő oldalon találhatók. A feltüntetett árak az Áfá-t nem tartalmazzák. / Profil csomagolása: 10 db-os köteg 13

14 Schlüter -LIPROTEC-WS/EK végsapka, direkt megvilágítás H = mm Cikksz. / P = 35 EK / LT WS D AE 20 12,88 50 végsapka, indirekt megvilágítás 17 EK / LT WS I AE 20 12,01 50 EK / LT WS I AE 20 EK / LT WS D AE 20 Schlüter -LIPROTEC-WSI diffúzorlemez, indirekt megvilágítás L = m Cikksz. / m KV = 2,5 LT WS I 20 15, ,5 LT WS I 20/150 15, LT WS I 20/100 15, mm 18 mm 18 mm LT WS I 20 LT WS D 20 Schlüter -LIPROTEC-WSD diffúzorlemez, direkt megvilágítás L = m Cikksz. / m KV = 2,5 LT WS D 20 17, ,5 LT WS D 20/150 17, LT WS D 20/100 17,73 60 Tudnivaló: A Schlüter -LIPROTEC-WS/-WSQ az alábbi LED-sávokkal szerelhető fel: LT ES 1 melegfehér 3300 K LT ES 2 semleges-fehér 4500 K LT ES 7 fehér, szabályozható K LT ES 8 RGB szabályozható LED-sávokat lásd a 42/43 oldalon. 14 A feltüntetett árak az Áfá-t nem tartalmazzák.

15 15

16 Fény a csempéből! Schlüter -LIPROTEC-VB nem csupán egy alumínium lezáró profil csempeburkolatokhoz azt is lehetővé teszi Önnek, hogy a csempeburkolatból kiáramló fénnyel a formákat kiemelő hangsúlyokat helyezzen el. Például indirekt megvilágítással a mennyezet felé vagy világító vezetősávként a lábazati csempékre. Négyféle különböző nagyságban rendelhető és a mindössze 3,5 mm-es beépítési magasságukkal a külön a Schlüter-Systems számára kifejlesztett Sideview-LED-sávok különösen finom beépítéseket és filigrán fényhatásokat engednek meg. Alkalmazási területek: Az alábbiak indirekt és/vagy direkt megvilágítása: Falburkolatok Lábazatok Különleges anyagok Kombinálható az alábbi LIPROTEC LED-sávokkal: melegfehér (3300 Kelvin) Cikksz. LT ES 5 semleges-fehér (4500 Kelvin) Cikksz. LT ES 6 Kombinálható az alábbi LIPROTEC diffúzor lemezekkel: indirekt fényhez Cikksz. LT VB I indirekt + direkt fényhez Cikksz. LT VB D Kapható az alábbi négy csempevastagsághoz: 8 mm 10 mm 11 mm 12,5 mm A profilhoz az alábbi tartozékok kaphatók: Hálózati tápegység Vevőkészülék Adó Szerelési anyag 16

17 Profil LED-sáv Diffúzorlemez (indirekt fény) Diffúzorlemez (indirekt + direkt fény) 17

18 Schlüter -LIPROTEC-VB Megrendelési példák Direkten megvilágított fali tábla 140 x 250 cm, melegfehér 3300 K 2 x profil, LT VB AE* 2 x diffúzorlemez, LT VB D 2 x LED-sáv, LT ES 5 1 x tápegység, LT EK 24V 75W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint Indirekt megvilágítás a csempéből a fal és a padló felé, 2 x 180 cm, semleges-fehér 4500 K 2 x profil, LT VB AE* 2 x diffúzorlemez, LT VB I 2 x LED-sáv, LT ES 6/200 1 x tápegység, LT EK 24V 50W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint Kád-lábazat indirekt megvilágítása, 200 x 70 cm, 3 oldalon, melegfehér 3300 K 3 x profil, LT VB AE* 3 x diffúzorlemez, LT VB I 2 x LED-sáv, LT ES 5/200 1 x LED-sáv, LT ES 5/100 1 x tápegység, LT EK 24V 75W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint Direkt megvilágított fali tábla 2 x 250 cm, melegfehér 3300 K 2 x profil, LT VB AE* 2 x diffúzorlemez, LT VB D 2 x LED-sáv, LT ES 5 1 x tápegység, LT EK 24V 75W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint * Profiltípus kiválasztandó a csempevastagság szerint (pl. LT VB 100 AE) ** Az adó-fedél felületének jelzése kiegészítendő: BW GS EB (pl. LT E1 KS EB) 18 Szerelési anyagok a 46. oldaltól kezdődően

19 Schlüter -LIPROTEC-VB A Schlüter -LIPROTEC-VB egy kiváló minőségű falicsempe lezáróprofil 25 mm széles látszófelülettel. A profil Schlüter -LIPROTEC-ES LED-sávok befogadására elő van készítve és két különböző diffúzorlemezzel kombinálva eltérő fényhatásokat tud elérni. A profilperemtől indirekt fénysugárzást lehet vele a határoló anyagokon át a mennyezetre irányítani, ill. lábazat-világításként is kivitelezhető. Emellett lehetőség van egy 3 mm vastag direkt sugárzású fénysáv létrehozására. A profil úgy van kialakítva, hogy a berakott diffúzorlemezek és fényforrások beépített állapotban is kicserélhetők. (Termék adatlap 15.1) 25 mm 25 mm = H = H LT VB AE + LT VB I LT VB AE + LT VB D Schlüter -LIPROTEC-VB alumínium, matt, eloxált H = mm L = 2,50 m Cikksz. / m KV = 8 LT VB 80 AE 19, LT VB 100 AE 20, LT VB 110 AE 20, ,5 LT VB 125 AE 21,72 60 Schlüter -LIPROTEC-VBI 6 mm 3 8,5 mm Schlüter -LIPROTEC-VBD diffúzorlemez, indirekt megvilágítás diffúzorlemez, indirekt + direkt megvilágítás L = m Cikksz. / m KV = L = m Cikksz. / m KV = 2,5 LT VB I 15,07 60 LT VB I LT VB D 2,5 LT VB D 15,07 60 Tudnivaló: A Schlüter -LIPROTEC-WS az alábbi LED-sávokkkal szerelhető fel: LT ES 5 melegfehér 3300 K, oldalirányú sugárzás LT ES 6 semleges-fehér 4500 K, oldalirányú sugárzás LED-sávokat lásd a 42/43 oldalon. A feltüntetett árak az Áfá-t nem tartalmazzák. / Profil csomagolása: 10 db-os köteg 19

20 A keretnek stimmelni kell! Schlüter -LIPROTEC-D -vel a falon lévő formaelemeknek különleges keretet tud adni. Akár dekorelemeket, szegélyeket, képeket, tükröt kíván éppen alkalmazni, vagy egy egyszerű árnyékfugát akar kiemelni, vagy indirekt fénnyel hangsúlyokat képezni a Schlüter -LIPROTEC-Dvel olyan megoldást kap, mely éppoly egyéni és flexibilis, mint Ön. Alkalmazási területek: Az alábbiak indirekt megvilágítása: Tükrök Szegélyek Dekorelemek a legkülönbözőbb anyagokból A Schlüter -LIPROTEC-D kivilágítatlanul is elegáns árnyékfugaként keretté építhető be. A profilhoz az alábbi tartozékok kaphatók: Hálózati tápegység Vevőkészülék Adó Szerelési anyag Kapható az alábbi négy magassághoz: 4,5 mm / 8,0 mm 7,5 mm / 11,0 mm 9,0 mm / 12,5 mm 16,5 mm / 20,0 mm * A dekoranyag / a csempék magassága Kombinálható az alábbi LIPROTEC LED-sávokkal: melegfehér (3300 Kelvin) Cikksz. LT ES 5 semleges-fehér (4500 Kelvin) Cikksz. LT ES 6 Komplett-ajánlat! Komplett-készlet dekorkerethez lásd a 36/37. oldalt 20

21 Ha egészen le akarja egyszerűsíteni magának: 118,5 x 93,5 cm-es formátumban egy keret-készletet állítottunk össze az Ön számára, amely tökéletesen gérbe vágva és tápegységgel, LED-sávokkal és szerelési anyaggal kompletten áll rendelkezésére. Önnek már csak a beleillő tükörről vagy a dekorelemről kell gondoskodnia. Beépítési példa, kivilágított Beépítési példa, kivilágítatlan Profil LED-sáv 21

22 Schlüter -LIPROTEC-D Megrendelési példák Síkban fekvő dekorelem, indirekt perem-megvilágítás 2 x 250 cm, melegfehér 3300 K 2 x profil, LT D AE* 2 x LED-sáv, LT ES 5 1 x tápegység, LT EK 24V 75W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint Síkban fekvő tükör-keretezés indirekt megvilágítással 50 x 140 cm, semleges-fehér 4500 K 2 x profil, LT D AE* 2 x sarokösszekötő készlet, V 90 LT 10/4 2 x LED-sáv, LT ES 6/150 2 x LED-sáv, LT ES 6/50 1 x tápegység, LT EK 24V 50W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint Síkban levő dekorelem, indirekt perem-megvilágítás 2 x 700 cm, melegfehér 4500 K 6 x profil, LT D AE* 4 x LED-sáv, LT ES 6 2 x LED-sáv, LT ES 6/200 1 x tápegység, LT EK 24V 50W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint Dekorkeret egy tükör indirekten keret-megvilágításához, 118,5 x 93,5 cm, semleges-fehér, 4500 K, Komplett-készlet LT D90 S2 (tartalmát lásd 36/37. old.) * Profiltípus kiválasztandó a dekoranyag vastagsága szerint (szükség esetén plusz 5 mm a LED-sáv számára) (pl. LT D 165 AE) ** Az adó-fedél felületének jelzése kiegészítendő: BW GS EB (pl. LT E1 KS EB) 22 Szerelési anyagok a 46. oldaltól kezdődően

23 Schlüter -LIPROTEC-D A Schlüter -LIPROTEC-D egy eloxált alumíniumból készült fali dekorbefogadó profil 6 mm széles látszófelülettel. A profil különböző dekoranyagok, pl. üveg vagy tükör befogására kínál lehetőséget kerámia burkolatokhoz csatlakozóan. A Schlüter -LIPROTEC-D Schlüter -LIPROTEC-ES LED-sávokat képes befogadni, hogy a dekor-objektum körül indirekt fényhatásokat hozzon létre. A profil úgy van kialakítva, hogy az alkalmazott fényforrások beépített állapotban is kicserélhetők. (Termék adatlap 15.3) max. 12 mm A profilmagasság megválasztása: Az LT ES 5 ill. LT ES 6 LED-sáv magasságához 5 mm-t kell figyelembe venni. A 4,5 mm-es befogási magassággal rendelkező LT D 45 AE profil megvilágítatlan dekoranyagok befogásához ajánlható. Schlüter -LIPROTEC-D alumínium, matt, eloxált H = mm L = 2,50 m Cikksz. / m KV = 4,5 LT D 45 AE 21, ,5 LT D 75 AE 21, LT D 90 AE 23, ,5 LT D 165 AE 24, , mm LT D... AE = H 6 Schlüter -LIPROTEC-D/V Keretsarkonként 2 saroköszszekötőre van szükség! sarokösszekötő-készlet, 4 darab Cikksz. / szett P = szett V 90 / LT 10/4 5,06 50 Tudnivaló: A Schlüter -LIPROTEC-D az alábbi LED-sávokkkal szerelhető fel: LT ES 5 melegfehér 3300 K, oldalirányú sugárzás LT ES 6 semleges-fehér 4500 K, oldalirányú sugárzás LED-sávokat lásd a 42/43 oldalon. A feltüntetett árak az Áfá-t nem tartalmazzák. / Profil csomagolása: 10 db-os köteg 23

24 A fény négyszögesítése! Időtlen QUADEC-design korszerű LED-technikával kombinálva: A Schlüter -DESIGNBASE-QD segítségével gyermekjátékká válik megvilágított lábazatok és szegélyek készítése. Munkalapok vagy vázas ill. KERDI-BOARD-ból készült falszerkezetek szintén egy szempillantás alatt kaphatnak világító lezárást. Alkalmazási területek: Az alábbiak direkt megvilágítása: Lábazatok Munkalapok Válaszfalak Megvilágított szegélyek falburkolatokban Kombinálható az alábbi LIPROTEC diffúzor lemezekkel: direkt fényhez Cikksz. LT FSS 39 A profilhoz az alábbi tartozékok kaphatók: Hálózati tápegység Vevőkészülék Adó Szerelési anyag Kombinálható az alábbi LIPROTEC LED-sávokkal: melegfehér (3300 Kelvin) Cikksz. LT ES 3 semleges-fehér (4500 Kelvin) Cikksz. LT ES 4 24

25 Beépítési példa, kivilágított Beépítési példa, kivilágítatlan Profil LED-sáv Diffúzorlemez (direkt fény) 25

26 Schlüter -DESIGNBASE-QD Megrendelési példák Megvilágított designszegély 180 cm, melegfehér 3300 K 1 x profil, DB Q1 AE 1 x diffúzorlemez, LT FSS 39 1 x LED-sáv, LT ES 3/200 1 x tápegység, LT EK 24V 30W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint Megvilágított lábléc 180 cm, semleges-fehér 4500 K 1 x profil, DB Q1 AE 1 x diffúzorlemez, LT FSS 39 1 x LED-sáv, LT ES 4/200 1 x tápegység, LT EK 24V 30W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint Falmagasságú megvilágított designelem 250 cm, melegfehér 3300 K 2 x profil, DB Q1 AE 2 x diffúzorlemez, LT FSS 39 1 x LED-sáv, LT ES 3 1 x tápegység, LT EK 24V 30W 1 x vevőkészülék, LT ER 1 1 x 1-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E1 KS ** Szerelési anyag az építési szituáció szerint ** Az adó-fedél felületének jelzése kiegészítendő: BW GS EB (pl. LT E1 KS EB) 26 Szerelési anyagok a 46. oldaltól kezdődően

27 Schlüter -DESIGNBASE-QD A Schlüter -DESIGNBASE-QD egy nagy értékű alumínium profil sokoldalú alkalmazáshoz, Falfelületeken lábazati és szegély-profilként különböző Schlüter -LIPROTEC-ES LED-sávokat képes befogadni. A profil egyenként kb. 10 mm széles látszó felületei között helyezkedik el egy 39 mm magas diffúzorlemezen keresztül direkt megvilágítás hozható létre. Ugyanígy képes a profil a szabad térbe más dekoranyagokat, pl. csempéket vagy fa dekorokat is befogadni. A profil úgy van kialakítva, hogy a berakott diffúzorlemezek és ledszalagok beépített állapotban is kicserélhetők. (Termék adatlap 16.1) Schlüter -DESIGNBASE-QD Schlüter -DESIGNBASE-QD/E alumínium, matt, eloxált külső sarok 60 mm L = m Cikksz. / m KV = 2,5 DB Q1 AE 26,06 60 H = mm Cikksz. / P = 12,5 EV / DB Q1 AE 23, ,5 DB Q1 AE EV / DB Q1 AE Schlüter -DESIGNBASE-QDD diffúzorlemez, direkt megvilágítás 39 mm H = mm L = 2,50 m Cikksz. / m KV = 39 LT FSS 39 15,84 60 LT FSS 39 Schlüter -DESIGNBASE-HVL A Schlüter -DESIGNBASE-HVL tapadófátyollal Schlüter -DESIGNBASE-HVL kasírozott tapadásközvetítő szalag, amely hátoldalán öntapadó butilréteggel van ellátva. Ez alkalmas tapadóképes felület kialakítására a fémprofilokon a vékonyágyas csemperagasztó számára. (Termék adatlap 16.1) öntapadó tapadásközvetítő szalag B = mm L = 20 m Cikksz. / P = 38 HVL 38 / 20M 26,06 10 Schlüter -LIPROTEC-RKB A Schlüter -LIPROTEC-RKB egy öntapadó, Schlüter -LIPROTEC-RKB fényvisszaverő szalag, amelyet furatok vagy kábelek fölé visznek fel a fény-kép zavarának megakadályozására. öntapadó fényvisszaverő szalag B = mm L = 50 m Cikksz. / P = 38 LT Z RKB 38 50M 5,11 10 Tudnivaló: A Schlüter -LIPROTEC-QD az alábbi LED-sávokkkal szerelhető fel: LT ES 3 melegfehér 3300 K, keskeny LT ES 4 semleges-fehér 4500 K, keskeny LED-sávokat lásd a 42/43 oldalon. Preise ausschließlich MwSt. / Profilverpackung: Bund 10 Stück 27

28 Egy valódi multitalentum! A Schlüter -LIPROTEC-LL segítségével számos egyéni kiemelő világítást tud létrehozni. Egyszerű U-alakú keresztmetszetével a Schlüter -LIPROTEC-LL a legkülönbözőbb beépítési szituációkhoz alkalmas az új építéseknél és a felújításoknál. Alkalmazási területek: Az alábbiak direkt megvilágítása: Lineáris fény-sávok Megvilágított falfülkék Megvilágított szegélyek falburkolatokban Kombinálható az alábbi LIPROTEC diffúzor lemezekkel: Cikksz. LT WS I 20 A profilhoz az alábbi tartozékok kaphatók: Hálózati tápegység Vevőkészülék Adó Szerelési anyag Kombinálható az alábbi LIPROTEC LED-sávokkal: melegfehér (3300 Kelvin) Cikksz. LT ES 1 semleges-fehér (4500 Kelvin) Cikksz. LT ES 2 fehér vezérelhető színhőmérséklettel ( Kelvin) Cikksz. LT ES 7 RGB (színes fény) Cikksz. LT ES 8 28

29 Beépítési példa, kivilágított Beépítési példa, kivilágítatlan Profil LED-sáv Diffúzorlemez 29

30 Schlüter -LIPROTEC-LL Megrendelési példák Megvilágított sáv, helyiséghossz 290 cm és 300 cm, színesen kivilágított 3 x profil, LT PB 2017 AE 3 x diffúzorlemez, LT WS I 20 2 x LED-sáv, LT ES 8 1 x LED-sáv, LT ES 8/50 1 x LED-sáv, LT ES 8/100 1 x tápegység, LT EK 24V 50W 1 x vevőkészülék, LT ER 3 1 x 7-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E7 KS ** Szerelési anyag az építési szituáció szerint Megvilágított falfülke, hossz 140 cm, színesen kivilágított 1 x profil, LT PB 2017 AE 1 x diffúzorlemez, LT WS I 20 1 x LED-sáv, LT ES 8/150 1 x tápegység, LT EK 24V 30W 1 x vevőkészülék, LT ER 3 1 x 7-csatornás adó, üveg vagy nemesacél fali kapcsoló felülettel, LT E7 KS ** Szerelési anyag az építési szituáció szerint ** Az adó-fedél felületének jelzése kiegészítendő: BW GS EB (pl. LT E1 KS EB) 30 Szerelési anyagok a 46. oldaltól kezdődően

31 Schlüter -LIPROTEC-LL Schlüter -LIPROTEC-LL egy minőségi tartóprofil eloxált alumíniumból hangsúly-világítások létrehozására falburkolatokban, falfülkékben, szerelt szerkezetekben és más elemekben. A megvilágításhoz az U-alakú profilba berakott Schlüter -LIPROTEC-ES LED-sáv szolgál a hozzá tartozó diffúzorlemezzel kombinálva. A profil elhelyezésétől függően lehet különböző direkt vagy indirekt fényhatásokat elérni. (Termék adatlap 15.5) Fény-ér 19 mm-es Schlüter -KERDI-BOARD-on Sarokkiemelés 19 mm-es Schlüter -KERDI-BOARD-on Schlüter -LIPROTEC-LL alumínium, matt, eloxált L = m Cikksz. / m KV = 2,5 LT LL 2017 AE 18, mm 20 mm LT LL 2017 AE + LT WS I 20 Falfülke-megvilágítás 19 mm-es Schlüter -KERDI-BOARD-on Schlüter -LIPROTEC-WSI diffúzorlemez 17 mm Schlüter -LIPROTEC-WS/EK végsapka, indirekt megvilágítás L = m Cikksz. / m KV = H = mm Cikksz. / P = 2,5 LT WS I 20 15,33 60 LT WS I 20 EK / LT WS I AE EK / LT WS I AE 20 12,01 50 Schlüter -KERDI-BOARD-K A Schlüter -KERDI-BOARD-K szerelő modulok előre kimart hornyokkal a Schlüter -LIPROTEC kábelcsatornák számára. A horony úgy van kialakítva, hogy felhasználható egy 19 mm vastag Schlüter -KERDI-BOARD lap vagy a Schlüter - LIPROTEC-LL tartóprofil befogadására is. (Termék adatlap 12.1) Schlüter -KERDI-BOARD-K szerelőmodul kábelhoronnyal, 15 x 250 cm H = mm Cikksz. / PL = 19 KB K1 14, KB K1 17,73 10 Tudnivaló: A Schlüter -LIPROTEC-LL az alábbi LED-sávokkal szerelhető fel: LT ES 1 melegfehér 3300 K LT ES 2 semleges-fehér 4500 K LT ES 7 fehér, szabályozható K LT ES 8 RGB szabályozható LED-sávokat lásd a 42/43 oldalon. A feltüntetett árak az Áfá-t nem tartalmazzák. / Profil csomagolása: 10 db-os köteg 31

32 Egyszerű szerelés kompletten készletben Különböző alkalmazásokhoz készleteket készítettünk elő: Ezek mindazt tartalmazzák, amire szüksége van ahhoz, hogy hatásos egyéni eredményeket érjen el LED-fénnyel. Így például max. 15 fokból álló, max. 150 cm fokszélességű lépcsőket készíthet cégünk a Schlüter - LIPROTEC-PB 15 készletével. Csupán a burkolatvastagságtól függő alkotóelemekkel, ez esetben a megfelelő Schlüter -TREP lépcsőprofilokkal, kell még kiegészíteni. 32

33 Alternativaként választhatja a Schlüter -LIPROTEC-D 90 keret szetteket tükrök vagy dekorpanelek befogadására a megvilágított keretbe. A szettek mindent tartalmaznak, és már csak egyetlen dologra,.egy szép tükörrre van szükség! Előnyei: Kiváló minőségű alumíniumprofilok. Különösen homogén fényt adó LED-modulok. Beépítésre készen előre szerelve. Komplett kábelezés a készletben. Megfelelő tápegység a készletben. Jól érthető beépítési útmutató. Biztonságos és értékesítést segítő csomagolásban. A profilok egyszerű fektetése csemperagasztóba. 33

34 ÚJ: lépcső-készletek 28 mm 25 mm A Schlüter -LIPROTEC-PB 15 készletek komplett készletek középen megvilágított lépcsőkhöz, előreszerelt, 60 cm széles LED-modulokkal. Szórólemezek biztosítanak egyrészt indirekt fénysugárzást, másrészt elölről egy szolíd fényvonal látható. A 100/150 cm hosszú alumínium hordozó profilok / diffúzorlemezek egyedileg rövidíthetők. A LED-modulok színhőmérséklete 4500 Kelvin, semleges-fehér. A kábelezés egy egyszerű csatlakozó rendszeren keresztül történik, a készletben egy 500 cm hosszú csatlakozó kábel valamint egy Schlüter -LIPROTEC-EK (24 V, 75 W) tápegység van. 16,5 mm Schlüter -LIPROTEC-PB 15/100 Megvilágított lépcső komplett-készlet (15-fokból álló lépcsőfok-megvilágításhoz 100 cm szélességig) Tartalom: 15 x LT PB profil 100 cm hossz, zárólemez, kábelátvezetés, 15 végsapka 15 x LT PB D diffúzorlemez 100 cm hossz, LED-modul, semleges-fehér 4500 Kelvin, csatoló-rendszer 14 x összekötő kábel 70 cm hossz, dugasz/dugasz-rendszer, 2 x 0,32 mm² (AWG22) 1 x csatlakozó kábel 500 cm, egyoldali dugasz-rendszer, 2 x 0,32 mm² (AWG22) 1 x hálózati tápegység 24 Volt, 75 Watt 1 x beépítési / szerelési útmutató Schlüter -LIPROTEC-PB 15/150 Megvilágított lépcső komplett-készlet (15-fokból álló lépcsőfok-megvilágításhoz 150 cm szélességig) Tartalom: 15 x LT PB profil 150 cm hossz, zárólemez, kábelátvezetés, 15 végsapka 15 x LT PB D diffúzorlemez 150 cm hossz, LED-modul, semleges-fehér 4500 Kelvin, csatoló-rendszer 14 x összekötő kábel 70 cm hossz, dugasz/dugasz-rendszer, 2 x 0,32 mm² (AWG22) 1 x csatlakozó kábel 500 cm, egyoldali dugasz-rendszer, 2 x 0,32 mm² (AWG22) 1 x hálózati tápegység 24 Volt, 75 Watt 1 x beépítési / szerelési útmutató 34 T Új termékek LT PB 15/100 komplett-készlet T komplett-készlet lépcsőkhöz Cikksz. / szett P= szett PB 15 S1 AE/ ,95 10 Figyelem! Csal beltéri használatra! A készlet egyenes lépcsők számára van kialakítva. LT PB 15/150 komplett-készlet T komplett-készlet lépcsőkhöz Cikksz. / szett P= szett PB 15 S1 AE/ ,25 10 Figyelem! Csal beltéri használatra! A készlet egyenes lépcsők számára van kialakítva. A feltüntetett árak az Áfá-t nem tartalmazzák.

35 A Schlüter -LIPROTEC-PB 1 készletek egyetlen lépcsőfokhoz szolgáló kombi-készletek, melyek a következőkből állnak: egy alumínium tartóprofil 100/150 cm Schlüter -LIPROTEC-PB előre szerelt 60 cm széles LED-modullal (4500 Kelvin semleges-fehér) és egy diffúzorlemezzel továbbá egy 70 cm-es csatlakozó kábel dugaszos csatlakozóval. A kombi-készlet a Schlüter -LIPROTEC-PB 15 max. 18 lépcsőfokra történő bővítésére használható fel és mindezt egyetlen csatlakozó vezetékkel. Emellett a kombi-készlet a Schlüter -LIPROTEC Programból származó tápegységekkel és szorító-készletekkel kombinálható kevesebb fokból álló egyedi lépcsőkhöz. Schlüter -LIPROTEC-PB 1 Megvilágított lépcsőfok kombi-készlet (lépcsőfok-megvilágításhoz 100/150 cm szélességig) Tartalom: 1 x LT PB profil 100 vagy 150 cm hossz, zárólemez, kábelátvezetés, végsapka 1 x LT PB D diffúzorlemez 100 vagy 150 cm hossz, LED-modul, semleges-fehér 4500 Kelvin, csatoló-rendszer 1 x összekötő kábel 70 cm, dugasz/dugasz-rendszer, 2 x 0,32 mm² (AWG22) 1 x beépítési / szerelési útmutató Műszaki adatok egy megvilágított lépcsőfokhoz: (LED-modul adatok beépített állapotban) Bemenő feszültség: 24 V, DC Teljesítmény/modul: 4,0 W IP-védelmi osztály: IP20 LED-ek száma/modul: 72 Színhőmérséklet: 4500 K (semleges-fehér) Kivilágítási hossz: központos (60 cm) Figyelem! A lépcsőprofilokat a burkolóanyaghoz illeszkedően külön kell megrendelni! LT PB 1 kombi-készlet kombi-készlet egyetlen lépcsőfokhoz T Cikksz. / szett P = szett PB S1 AE/ ,48 10 PB S1 AE/ ,70 10 Figyelem! Csal beltéri használatra! A készlet egyenes lépcsők számára van kialakítva. Változtatható fényszabályozáshoz ajánljuk LED-vezérlésünket (44/45. old.). Schlüter -LIPROTEC-ZZK A Schlüter -LIPROTEC-ZZK egy 500 cm hoszszúságú kábel (2 x 0,32 mm², AWG22), mely a Schlüter -LIPROTEC-PB lépcső-berendezéseknek a feszültségforráshoz történő csatlakoztatására szolgál. Schlüter -LIPROTEC-ZZK T kábelvezeték Cikksz. / P = LT ZZK 2A 5M 10,08 10 A feltüntetett árak az Áfá-t nem tartalmazzák. T Új termékek 35

36 ÚJ: Dekor-keret-készletek A Schlüter -LIPROTEC-D 90 készletek elegáns indirekt LED-megvilágítású keretezések előállítására szolgáló komplett-készletek. A Schlüter -LIPROTEC-D tartóprofilok 118,5 x 93,5 cm-es keret-formátumra gérbe vannak vágva. Négy megfelelő, 4500 Kelvin (semlegesfehér) vagy 3300 Kelvin (melegfehér)színhőmérsékletű Schlüter -LIPROTEC-ES LED-sávot tartalmaz a készlet, továbbá egy tükör/dekorelem szereléséhez szükséges komplett anyagot, kábelezést és egy LT EK 24V 50W-os tápegységet. 6 =H 4,5 5 min. 8 mm max. 12 mm 40 mm Schlüter -LIPROTEC-D 90 S1 Komplett-készlet dekor-kerethez indirekt megvilágítással* (max. 6 mm vastagságú tükrök vagy dekorelemek befogadásához) Tartalom: LT D 90 S1 komplett-készlet T 1 x Schlüter -LIPROTEC-D 90 profilkeret, 118,5 cm x 93,5 cm gérvágásokkal és dekoranyag-tartók számára szolgáló kimarásokkal együtt keret komplett-készlet, melegfehér 3300 K Schlüter -LIPROTEC-D/V sarokösszekötőkkel együtt 2 x Schlüter -LIPROTEC-ES LED-sáv, hossza: 110 cm, melegfehér 3300 Kelvin P= H = mm Cikksz. / szett szett 2 x Schlüter -LIPROTEC-ES LED-sáv, hossza: 85 cm, melegfehér 3300 Kelvin 9 LT D90 S1 AE 591, x készlet dekoranyag-tartó felső/alsó (4 ) 1 x készlet tükörlemez felső/alsó (4 ) 1 x Schlüter -LIPROTEC-ZS szorító-készlet 1 x üres cső, 200 cm, 20 mm átmérő Műszaki adatok egy megvilágított dekor-kerethez: 1 x hálózati tápegység 24 Volt, 50 Watt (LED-modul adatok beépített állapotban) 1 x beépítési / szerelési útmutató Bemenő feszültség: 24 V, DC 1 x szerelő szerszám / szerelési segédeszköz Teljesítmény/készlet: 37,4 W IP-védelmi osztály: IP65 * Tükör/dekorelem nem része a szállítási terjedelemnek LED-ek száma/m: 120 Színhőmérséklet: 3300 K (melegfehér) 4500 K (semleges-fehér) Változtatható fényszabályozáshoz ajánljuk LED-vezérlésünket (44/45. old.). 36 T Új termékek A feltüntetett árak az Áfá-t nem tartalmazzák.

37 Schlüter -LIPROTEC-D 90 S2 Komplett-készlet dekor-kerethez indirekt megvilágítással* (max. 6 mm vastagságú tükrök vagy dekorelemek befogadásához) Tartalom: 1 x Schlüter -LIPROTEC-D 90 profilkeret, 118,5 cm x 93,5 cm gérvágásokkal és dekoranyag-tartók számára szolgáló kimarásokkal együtt Schlüter -LIPROTEC-D/V sarokösszekötőkkel együtt 2 x Schlüter -LIPROTEC-ES LED-sáv, hossza: 110 cm, semleges-fehér 4500 Kelvin 2 x Schlüter -LIPROTEC-ES LED-sáv, hossza: 85 cm, semleges-fehér 4500 Kelvin 1 x készlet dekoranyag-tartó felső/alsó (4 ) 1 x készlet tükörlemez felső/alsó (4 ) 1 x Schlüter -LIPROTEC-ZS szorító-készlet 1 x üres cső, 200 cm, 20 mm átmérő 1 x hálózati tápegység 24 Volt, 50 Watt 1 x beépítési / szerelési útmutató 1 x szerelő szerszám / szerelési segédeszköz * Tükör/dekorelem nem része a szállítási terjedelemnek LT D 90 S2 komplett-készlet keret komplett-készlet, melegfehér 4500 K H = mm Cikksz. / szett T P = szett 9 LT D90 S2 AE 591,23 10 Dekorelem (pl. tükör) mérete: 115,3 cm x 90,3 cm (10 mm megvilágított hézag) Dekorelem súlya: max. 16 kg Schlüter -LIPROTEC-ZS A Schlüter -LIPROTEC-ZS egy 2-eres szorító készlet a Schlüter -LIPROTEC installációk megfelelő hálózati tápegységgel való összekötéséhez. Tartalom: 800 cm Kabel, 2 x 1,31 mm² (AWG16) 1 x kötődoboz fedéllel, kettős falpanelhez 1 x kötődoboz fedéllel, vakolat alatti 2 x Wago-szorító 32 A, 5 eres Schlüter -LIPROTEC-ZS szorító-készlet, 2-eres Cikksz. / szett T P = szett LT ZS 2A 32,96 10 A feltüntetett árak az Áfá-t nem tartalmazzák. T Új termékek 37

38 Minden kezdet könnyű: készlet lépcső-megvilágításhoz Ezzel az alap-készlettel egy max. 250 cm hosszúságú megvilágított emelvény-/lépcsőfok-élt készíthet. A kiszerelésbe a profil, a diffúzorlemez és a LED-sáv mellett a vezérléstechnika és a szerelési anyag is beletartozik. Amennyiben a lépcsőfok-lezáráshoz egy Schlüter -TREP lépcsőprofilra is szükség lenne, azt az adott burkolatvastagsághoz kell kiválasztani. 28 mm 25 mm 16,5 mm Schlüter -LIPROTEC-PB szett a lépcső-megvilágításhoz (max. 2,50 m hosszú lépcsőfok-élhosszig) Tartalom: 1 x LT PB 25 AE profil, 2,50 m 1 x LT PB D diffúzorlemez, 2,50 m direkt megvilágításhoz 2 x EK / LT PB AE végsapka 1 x LT ES 6 LED-sáv, semleges-fehér 4500 Kelvin 1 x LT EK 24V 75W tápegység, 75 Watt 1 x LT ER 1 vevőkészülék a LED-vezérléshez, egyszínű, tompítható 1 x kapcsoló LT E1 KS BW, rádió-vezérlés KI/BE, szabályozható, valódi üveg, fényes fehér 1 x készlet szerelési anyag (Wago kapocs, kötődobozok, fedél, 10 m kábel (2-eres)) Szett LT PB szett a lépcső-megvilágításhoz Cikksz. / szett P = szett LT PB 751,17 5 Tudnivaló: Az esetleg szükséges Schlüter -TREP lépcsőprofilokat külön kell megrendelni. Figyelem! A lépcsőprofilokat a burkolóanyaghoz illeszkedően külön kell megrendelni! 38 A feltüntetett árak az Áfá-t nem tartalmazzák.

39 Ez kiemelkedik: készlet fali táblához Ez az alap-készlet lehetővé teszi, hogy egy max. 250 cm magasságú fali táblát mindkét oldalán melegfehér fénnyel emeljen ki. A készlet a két profil, a diffúzorlemezek és a LED-sávok mellett a vezérléstechnikát és a szerelési anyagot is tartalmazza. Amennyiben a burkolat-lezáráshoz egy Schlüter -profilra is szükség lenne, azt az adott burkolatvastagság szerint kell kiválasztani. 17 mm 35 mm 20 mm Schlüter -LIPROTEC-WS szett a fali táblához (max. 2,50 m magasságú falitábla melegfehér fénnyel történő kétoldali megvilágításához) Tartalom: 2 x LT WS 20 AE profil, 2,50 m 2 x LT WS I diffúzorlemez, 2,50 m indirekt megvilágításhoz 4 x EK / LT WS I AE 20 végsapka 2 x LT ES 1 LED-sáv, melegfehér 3300 Kelvin 1 x LT EK 24V 75W tápegység, 75 Watt 1 x LT ER 1 vevőkészülék a LED-vezérléshez, egyszínű, tompítható 1 x kapcsoló LT E1 KS BW, rádió-vezérlés KI/BE, szabályozható, valódi üveg, fényes fehér 1 x készlet szerelési anyag (Wago kapocs, kötődobozok, fedél, 10 m kábel (2-eres)) Szett LT WS szett a fali táblához Cikksz. / szett P = szett LT WS 1011,78 5 Tudnivaló: A csempeburkolathoz esetleg szükséges Schlüter záróprofilokat külön kell megrendelni. A feltüntetett árak az Áfá-t nem tartalmazzák. 39

40 Így már világos: LED-ek top-minőségben Schlüter -LIPROTEC-ES LED-sávokban van valami: egyrészt kifejlesztésük során a LED-ek között különösen kis távolságra törekedtünk. Ez intenzív, homogén világítás-képet eredményez. Másrészt a mi LED-jeink teljesen védetten tokozottak. Ez különösen robusztussá teszi őket és biztosítja a nedves terekhez való alkalmasságot. Ezért az összes Schlüter -LIPROTEC LED-sáv IP65 védettségi tanúsítvánnyal rendelkezik és így nedves helyiségekhez alkalmas. Schlüter -LIPROTEC-ES Schlüter -LIPROTEC-ES speciálisan a Schlüter fényprofilokban történő felhasználásra kifejlesztett nagy teljesítményű LED-ek. Az alkalmazandó profiltól függően a LED-sávok szélességben és sugárzási irányban különböznek egymástól. Ezen kívül a Schlüter -LIPROTEC-ES világító diódák különböző fényminőségekben / színekben és részben fokozatmentesen szabályozhatóan kaphatók. Az összes LED a hozzá tartozó vezérlő technika révén tompítható. Fix színhőmérsékletű fehér LED-ek Az LT ES 1 - LT ES 6 sorozat LED-sávjai két különböző színhőmérsékletben léteznek: melegfehér 3300 Kelvin Alkalmazási kritériumok: Jó közérzet, kikapcsolódás, mediterrán fény semleges-fehér 4500 Kelvin Alkalmazási kritériumok: modern, figyelem, világos fény Szabályozható színhőmérsékletű fehér LED-ek Az LT ES 7 LED-sáv lehetővé teszi a színhőmérséklet egyéni beállítását 3000 Kelvintől 7000 Kelvinig. Szabályozható színű LED-ek Az LT ES 8 LED-sáv több mint 16 millió színárnyalat beállítását teszi lehetővé. Nedves térben alkalmazható LED-sávjaink IP65 védelmet (vízsugár ellen minden irányból) biztosítanak nedvesség ellen. Az LT ES 5 és LT ES 6 LED-sávok zsugortömlővel vannak körülköpenyezve. Az össze többi LED-sáv egy kiöntőmassza rendszerrel van nedvesség és mechanikai terhelés ellen védve. 40

41 A LED-sávokat a megjelölt helyeken meg lehet rövidíteni. A mellékelten szállított végsapkával lehet a megrövidített LED-sávot IP65-nek megfelelően lezárni. 3-es zóna 2-es zóna 225 cm 1-es zóna 225 cm 60 cm 60 cm 60 cm A Schlüter -LIPROTEC-ES LED-sávokat nedves helyiségekben az 1-es, 2-es és 3-as zónák fali és mennyezeti területein lehet alkalmazni. Csupán a tápegységeket, a vevőkészüléket és az adót kell az 1-es és 2-es zónán kívül elhelyezni. Adott esetben figyelemmel kell lenni az egyes országokra jellemző eltérésekre. 41

42 Schlüter -LIPROTEC-ES Schlüter -LIPROTEC-ES LED-sáv, melegfehér 3300 K L = cm B = mm Cikksz. / P = LT ES 1 153, LT ES 1/ , LT ES 1/ , LT ES 1/100 66, LT ES 1/50 36,79 10 LT ES 1: 120 LED/m 9,6 W/m max. hossz a LIPROTEC rendszerben: 14 m Schlüter -LIPROTEC-ES LED-sáv, semleges-fehér 4500 K L = cm B = mm Cikksz. / P = LT ES 2 153, LT ES 2/ , LT ES 2/ , LT ES 2/100 66, LT ES 2/50 36,79 10 LT ES 2: 120 LED/m 9,6 W/m max. hossz a LIPROTEC rendszerben: 14 m Schlüter -LIPROTEC-ES LED-sáv, melegfehér 3300 K, keskeny L = cm B = mm Cikksz. / P = LT ES 3 155, LT ES 3/ , LT ES 3/ , LT ES 3/100 68, LT ES 3/50 38,84 10 LT ES 3: 120 LED/m 9,6 W/m max. hossz a LIPROTEC rendszerben: 14 m Schlüter -LIPROTEC-ES LED-sáv, semleges-fehér 4500 K, keskeny L = cm B = mm Cikksz. / P = LT ES 4 155, LT ES 4/ , LT ES 4/ , LT ES 4/100 68, LT ES 4/50 38,84 10 LT ES 4: 120 LED/m 9,6 W/m max. hossz a LIPROTEC rendszerben: 14 m 42 A feltüntetett árak az Áfá-t nem tartalmazzák.

43 Schlüter -LIPROTEC-ES LED-sáv, melegfehér 3300 K, oldalirányú kisugárzás L = cm B = mm Cikksz. / P = LT ES 5 153, LT ES 5/ , LT ES 5/ , LT ES 5/100 66, LT ES 5/50 40,88 10 LT ES 5: 120 LED/m 9,6 W/m max. hossz a LIPROTEC rendszerben: 14 m Schlüter -LIPROTEC-ES LED-sáv, semleges-fehér 4500 K, oldalirányú kisugárzás L = cm B = mm Cikksz. / P = LT ES 6 153, LT ES 6/ , LT ES 6/ , LT ES 6/100 66, LT ES 6/50 40,88 10 LT ES 6: 120 LED/m 9,6 W/m max. hossz a LIPROTEC rendszerben: 14 m Schlüter -LIPROTEC-ES LED-sáv, fehér, szabályozható K L = cm B = mm Cikksz. / P = LT ES 7 265, LT ES 7/ , LT ES 7/ , LT ES 7/ , LT ES 7/50 61,83 10 LT ES 7: 120 LED/m 14,4 W/m maks. dł. w systemie LIPROTEC: 9,3 m Schlüter -LIPROTEC-ES LED-sáv, RGB szabályozható L = cm B = mm Cikksz. / P = LT ES 8 224, LT ES 8/ , LT ES 8/ , LT ES 8/100 94, LT ES 8/50 53,66 10 LT ES 8: 84 LED/m 15,0 W/m max. hossz a LIPROTEC rendszerben: 9,0 m Schlüter -LIPROTEC-Z pót-készlet: végsapka tömítő ragasztóval Cikksz. / szett P = szett LT Z ES EK 7,10 10 A feltüntetett árak az Áfá-t nem tartalmazzák. 43

44 Minden szabályozva: LED-vezérlés rendszerrel A Schlüter fényprofil-technika kvalitásainak teljes kimerítésére a legkiválóbb rendszerkomponenseket kínáljuk Önnek a fényszabályozáshoz. A megbízható hálózati tápegységektől az intelligens vevőkészülékeken át egészen az elegáns adókig, amelyek rádión keresztül küldik parancsaikat a világító elemekhez. Előnyük: a rádiós összeköttetés révén a szerelési és kábelezési ráfordítás jelentősen csökkenthető. Vezetékhossz: max. 2 m Vezetékhossz: max. 10 m Schlüter -LIPROTEC-EK tápegységek A tápegységek a hálózati feszültséget a LED-sávokhoz szükséges 24 V-ra alakítják át. Ezek jól beépíthetők és különböző, wattos teljesítményekkel kaphatók max. 14 folyóméteres LED-sávokhoz. Schlüter -LIPROTEC-ER vevőkészülék A vevőkészülékek alakítják át az adóról vett rádiójeleket parancsokká a LED-sávok számára. Ezek a következő változatokban kaphatók: LT ER 1 (Be Ki Tompítás) fix színhőmérsékletű fehér LEDsávok egyidejű vezérléséhez. LT ER 2 (Be Ki Tompítás Színhőmérséklet ) szabályozható színhőmérsékletű fehér LED-sávok egyidejű vezérléséhez. Gyárilag 4 színhőmérséklet van előre programozva, melyeket szükség esetén egyénileg lehet beállítani. LT ER 3 (Be Ki Tompítás Színváltás) színes LED-ek (LT ES 8) vezérlésére RGB-módban. Választhatóan 8 előre programozott alapszínt vagy 4 szín-forgatókönyvet lehet lehívni. Az alapszíneket egyénileg felül lehet írni. Schlüter -LIPROTEC-E adó Az adók a világítóprofil-technika felhasználó által történő vezérlésére szolgálnak. A vezeték nélküli vezérlés különösen könnyűvé teszi a telepítést. Az összes adó választhatóan háromféle keretkivitelben kapható. Választási lehetőségei: valódi üveg hátlakkozva, fényes fehér vagy fekete színben, avagy V4A rozsdamentes acél, szálcsiszolt. Az adók a következő változatokban kaphatók: 1-csatornás (Be Ki Tompítás) fix színhőmérsékletű fehér LED-sávok vezérléséhez, LT ER 1 vevőkészülékkel együtt dolgozva. 2-csatornás (Be Ki Tompítás) 2 db LT ER 1 vevőkészüléknek fix színhőmérsékletű és fehér LED-sávokkal történő egyidejű vezérléséhez. 7-csatornás (Be Ki Tompítás Színváltás) színes LED-ek (LT ES 8) RGB-módban LT ER 3 vevőkészüléken keresztül történő, szabályozható színhőmérsékletű fehér LED-ek LT ER 2 vevőkészüléken keresztül történő vagy fix színhőmérsékletű fehér LED-ek 4 tompítási fokozatban LT ER 1 vevőkészüléken keresztül történő vezérléséhez. 44

45 Schlüter -LIPROTEC-EK Schlüter -LIPROTEC-EK 24 V DC tápegység teljesítmény = Watt Cikksz. / P = 30 LT EK 24V 30W 53, LT EK 24V 50W 75, LT EK 24V 75W 97, LT EK 24V 100W 163, LT EK 24V 150W 189,07 10 Schlüter -LIPROTEC-ER Schlüter -LIPROTEC-ER vevőkészülék, egyszínű 24 V Cikksz. / P = LT ER 1 250,39 10 Schlüter -LIPROTEC-ER vevőkészülék, színhőmérséklet-szabályozás fehér 24 V Cikksz. / P = LT ER 2 281,05 10 Schlüter -LIPROTEC-ER vevőkészülék, színszabályozás RGB 24 V Cikksz. / P = LT ER 3 250,39 10 Az LT ES 1 LT ES 6 LED-sávok vezérlésére. Az LT ES 7 LED-sáv vezérlésére. Az LT ES 8 LED-sáv vezérlésére. Schlüter -LIPROTEC-E Schlüter -LIPROTEC-E adó, 1-csatornás, üveg, fényes fehér Schlüter -LIPROTEC-E adó, 2-csatornás, üveg, fényes fehér Schlüter -LIPROTEC-E adó, 7-csatornás, üveg, fényes fehér Cikksz. / P = LT E1 KS BW 137,97 10 adó, 1-csatornás, üveg, grafitfekete LT E1 KS GS 137,97 10 adó, 1-csatornás, nemesacél, szálcsiszolt LT E1 KS EB 132,86 10 Cikksz. / P = LT E2 KS BW 148,19 10 adó, 2-csatornás, üveg, grafitfekete LT E2 KS GS 148,19 10 adó, 2-csatornás, nemesacél, szálcsiszolt LT E2 KS EB 134,90 10 Cikksz. / P = LT E7 KS BW 178,85 10 adó, 7-csatornás, üveg, grafitfekete LT E7 KS GS 178,85 10 adó, 7-csatornás, nemesacél, szálcsiszolt LT E7 KS EB 163,52 10 A feltüntetett árak az Áfá-t nem tartalmazzák. 45

46 Tartozékok a kábelezéshez A Schlüter -LIPROTEC rendszerek kábelezéséhez is komplett tartozékokat kínálunk Önnek. Különösen praktikusak: a Schlüter -KERDI- BOARD építőlemez szerelőmodulok előre kimart kábelcsatornákkal. Ezek befogadják a kétrészes Schlüter -LIPROTEC-ZKK kábelcsatornát, amelybe a kábelek egyszerűen előre berakhatók. Ezzel elmarad az üres csövek időigényes befűzése. A lezárt kábelcsatornát ezután Schlüter -KERDI-KEBA toldó-tömítőszalaggal és Schlüter -KERDI-COLL szigetelő ragasztóval lehet letömíteni a vízszigetelés érdekében. Schlüter -LIPROTEC-ZLR Schlüter -LIPROTEC-ZLR Schlüter -LIPROTEC-ZKK Schlüter -LIPROTEC-ZKK üres gégecső, 20 mm átmérőjű kábelcsatorna, fehér L = m Cikksz. / P = 50 LT ZLR 20 50M 76,65 10 L = m Cikksz. / P = 2,5 LT ZKK ,58 10 Schlüter -LIPROTEC-ZK Schlüter -LIPROTEC-ZK Schlüter -LIPROTEC-ZK Schlüter -LIPROTEC-ZK kisfeszültségű kábel, 2 x 1,31 mm2 (AWG16) kisfeszültségű kábel, 3 x 1,31 mm2 (AWG16) kisfeszültségű kábel, 4 x 1,31 mm2 (AWG16) L = m Cikksz. / P = 25 LT ZK 2A 10 25M 51, LT ZK 2A 10 50M 100,16 10 L = m Cikksz. / P = 25 LT ZK 3A 10 25M 75, LT ZK 3A 10 50M 148,19 10 L = m Cikksz. / P = 25 LT ZK 4A 10 25M 97, LT ZK 4A 10 50M 192,65 10 Kábel az LT ES 1 LT ES 6 LED-sávokhoz és a tápegység és vevőkészülék összekapcsolásához. Kábel az LT ES 7 LED-sávhoz. Kábel az LT ES 8 LED-sávhoz. Schlüter -LIPROTEC-ZS A Schlüter -LIPROTEC-ZS egy 2-eres szorító készlet a Schlüter -LIPROTEC installációk megfelelő hálózati tápegységgel való összekötéséhez. Tartalom: 800 cm Kabel, 2 x 1,31 mm² (AWG16) 1 x kötődoboz fedéllel, kettős falpanelhez 1 x kötődoboz fedéllel, vakolat alatti 2 x Wago-szorító 32 A, 5 eres Schlüter -LIPROTEC-ZS szorító-készlet, 2-eres T Cikksz. / szett P = szett LT ZS 2A 32,96 10 Schlüter -LIPROTEC-Z Schlüter -LIPROTEC-Z kötődoboz fedéllel kettős falpanelhez, 5 darab / készlet Ø H = mm Cikksz. / szett P = szett 68 mm 47 LT Z 5HD 47 14,31 10 Schlüter -LIPROTEC-Z kötődoboz fedéllel vakolat alatti, 5 darab / készlet Ø H = mm Cikksz. / szett P = szett 65 mm 46 LT Z 5UD 46 10,73 10 Schlüter -LIPROTEC-Z kötődoboz fedéllel kettős falpanelhez, 5 darab / készlet Ø H = mm Cikksz. / szett P = szett 68 mm 47 LT Z 5HDD 47 66,94 10 Schlüter -LIPROTEC-Z kötődoboz fedéllel vakolat alatti, 5 darab / készlet L x B x H = mm Cikksz. / szett P = szett 87 x 87 x 60 LT Z 5UK 60 38, T Új termékek A feltüntetett árak az Áfá-t nem tartalmazzák.
