Egyszerű hőszigetelt fakeret készítése Solar Magic Carpet szolárszőnyeghez.

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Egyszerű hőszigetelt fakeret készítése Solar Magic Carpet szolárszőnyeghez."

Dezső Németh
8 évvel ezelőtt
Látták:

1 Egyszerű hőszigetelt fakeret készítése Solar Magic Carpet szolárszőnyeghez. Anyagszükséglet 1db 206cm x 106cm méretű kerethez: - 3cm x 5cm keresztmetszetű (Bramac) tetőlécből ( ft/m): 2 db 206 cm hosszú 2 db 100 cm hosszú (lehet 2 db 200 cm és 2 db 106 cm is, attól függően hogyan lesznek összecsavarozva. A belméret legyen 2 méter x 1 méter a 4 db polisztirol tábla méretéhez igazítva.) - 8 db mm hosszú vékonytestű facsavar. (4-6 ft/db) - Valamilyen erősebb fólia, tetőfólia, geo textil, műanyagháló stb., amit erősen a kerethez lehet tűzőgéppel rögzíteni. ( Ez is segít a keret stabilitásában, tartja a hőszigetelő anyagot, védi alulról a szolárszőnyeget.) - Hőszigetelő anyag igény szerint: Hőszigetelni mindenképp érdemes alulról a szőnyeget, mert nagyon sok hőt veszíthet az alsó oldalán. Ez lehet cm vastag polisztirol lap. 2 cm vastag bőven elég, viszont könnyen eltörhet. Igaz eltört állapotban is jó. Jó lehet még buborékfólia, padlóalátét. Tulajdonképpen bármilyen olcsó, vagy meglévő szigetelőanyag jó, csak arra kell figyelni, hogy az anyag ne szívja magába az esővizet, mert a víz elpárologtatása nagyon sok hőt von el a szolárszőnyegből. Tehát ne legyen pokróc, üveg-közetgyapot és hasonlók. - Szükség lesz 2 méternyi 4 cm széles tépőzárra is, mert a készletben csak egy kerethez elég tépőzár van. (célszerű 4 méternyit venni, ha nem akarjuk a készletben lévő tépőzárat lefejteni az anyagról, amire rá van varrva. A 4 métert párban kell érteni, 4 méter tüskés 4 méter bolyhos.) Szerszámszükséglet: - fafűrész - fúrógép előfúráshoz - csavarbehajtó - tűzőgép + kb. 200 kapocs Szerelési idő kevesebb, mint fél óra/ darab. Összköltség 2 db keretnél, ami egy szett Solar Magic Carpet szolárszőnyeghez elég: Szigetelés nélkül: 1200 (Faléc)+140 (Facsavar)+400 (Fólia)=1940 Ft 2 cm-es polisztirolszigeteléssel: 1940+(8*180)=3380 Ft

függően hogyan lesznek összecsavarozva. A belméret legyen 2 méter x 1 méter a 4 db polisztirol tábla méretéhez igazítva.) - 8 db 50-60 mm hosszú vékonytestű facsavar.

2 Vágjuk pontos méretre a léceket. Ha polisztirol lapokat szeretnénk bele tenni, akkor nagyon fontos a méretpontosság és a derékszögben vágás, mert különben össze-vissza fog állni a keret és nem fognak passzolni a lapok. A lapok utólagos beillesztése nagyon sok plusz munkával és szeméttel jár. Jelöljük be a facsavarok helyét előfúráshoz.

és a derékszögben vágás, mert különben össze-vissza fog állni a keret és nem fognak

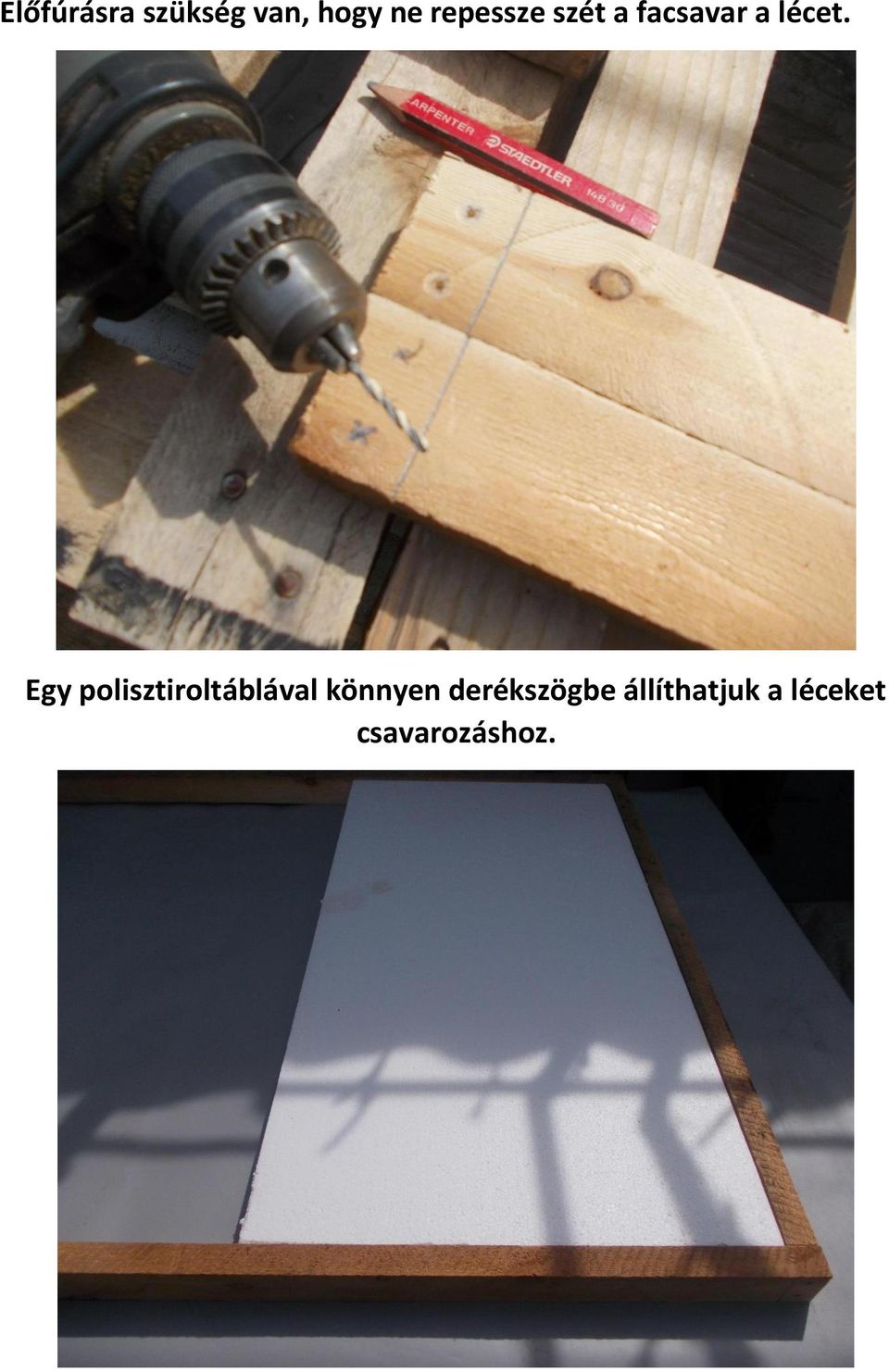

3 Előfúrásra szükség van, hogy ne repessze szét a facsavar a lécet. Egy polisztiroltáblával könnyen derékszögbe állíthatjuk a léceket csavarozáshoz.

4 Behajtjuk a 2 facsavart. Ebben az esetben 4 darab polisztiroltáblát teszünk bele.

5 Előkészítjük a hátoldali fóliát vagy szövetet. Itt tetőfóliát.

6 Tűzőgéppel sűrűn a faléchez tűzzük. Húzzuk feszesre. A fólia szélét lehet duplán behajtani és úgy tűzni. Majd vágjuk le a felesleget.

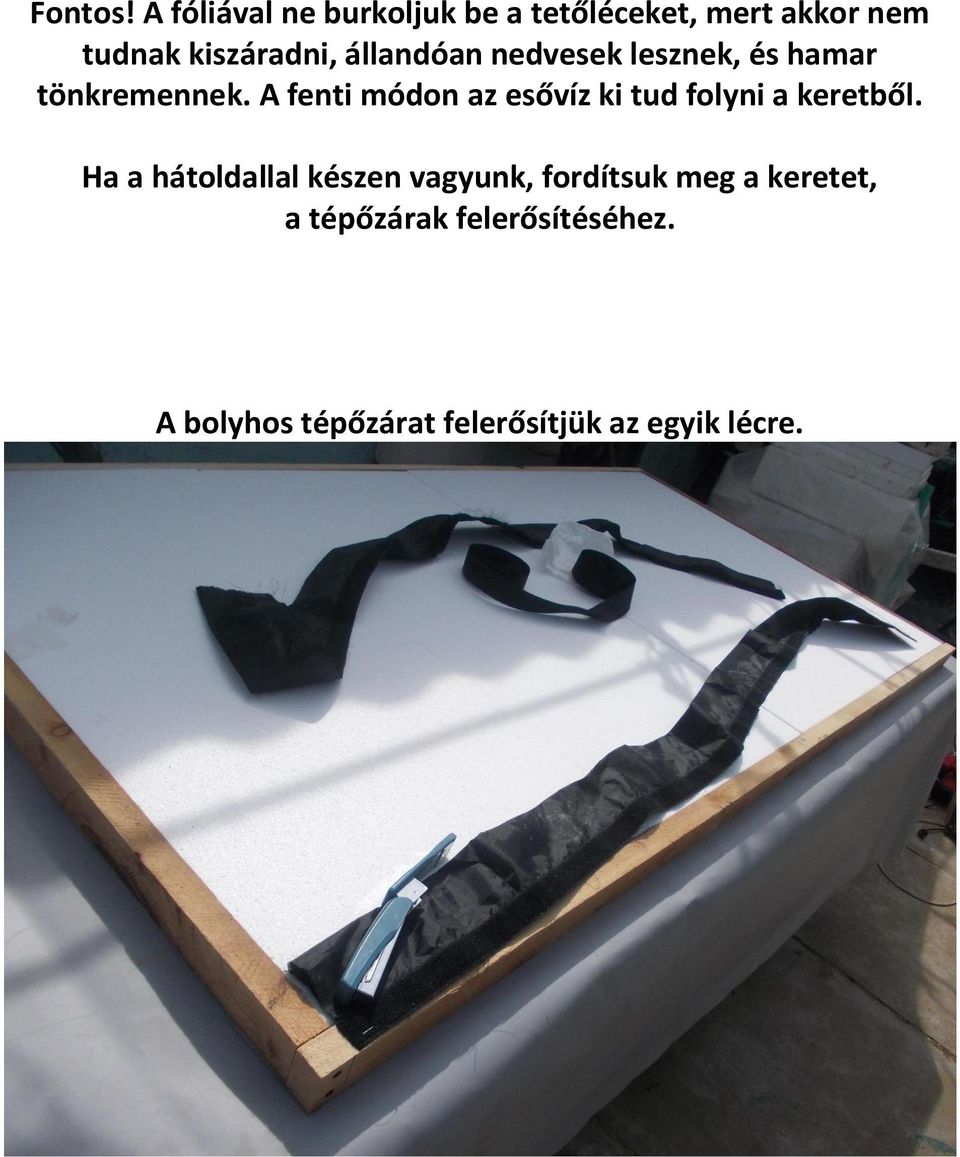

7 Fontos! A fóliával ne burkoljuk be a tetőléceket, mert akkor nem tudnak kiszáradni, állandóan nedvesek lesznek, és hamar tönkremennek. A fenti módon az esővíz ki tud folyni a keretből. Ha a hátoldallal készen vagyunk, fordítsuk meg a keretet, a tépőzárak felerősítéséhez. A bolyhos tépőzárat felerősítjük az egyik lécre.

8 Ezt teljes szélességben lehet tűzni, lehetőleg sűrűn. (5-8 cm) A végein 3-4 kapoccsal megerősíteni. A tüskés tépőzárat lefejtjük a szövetről, vagy pedig új tépőzárat használunk.

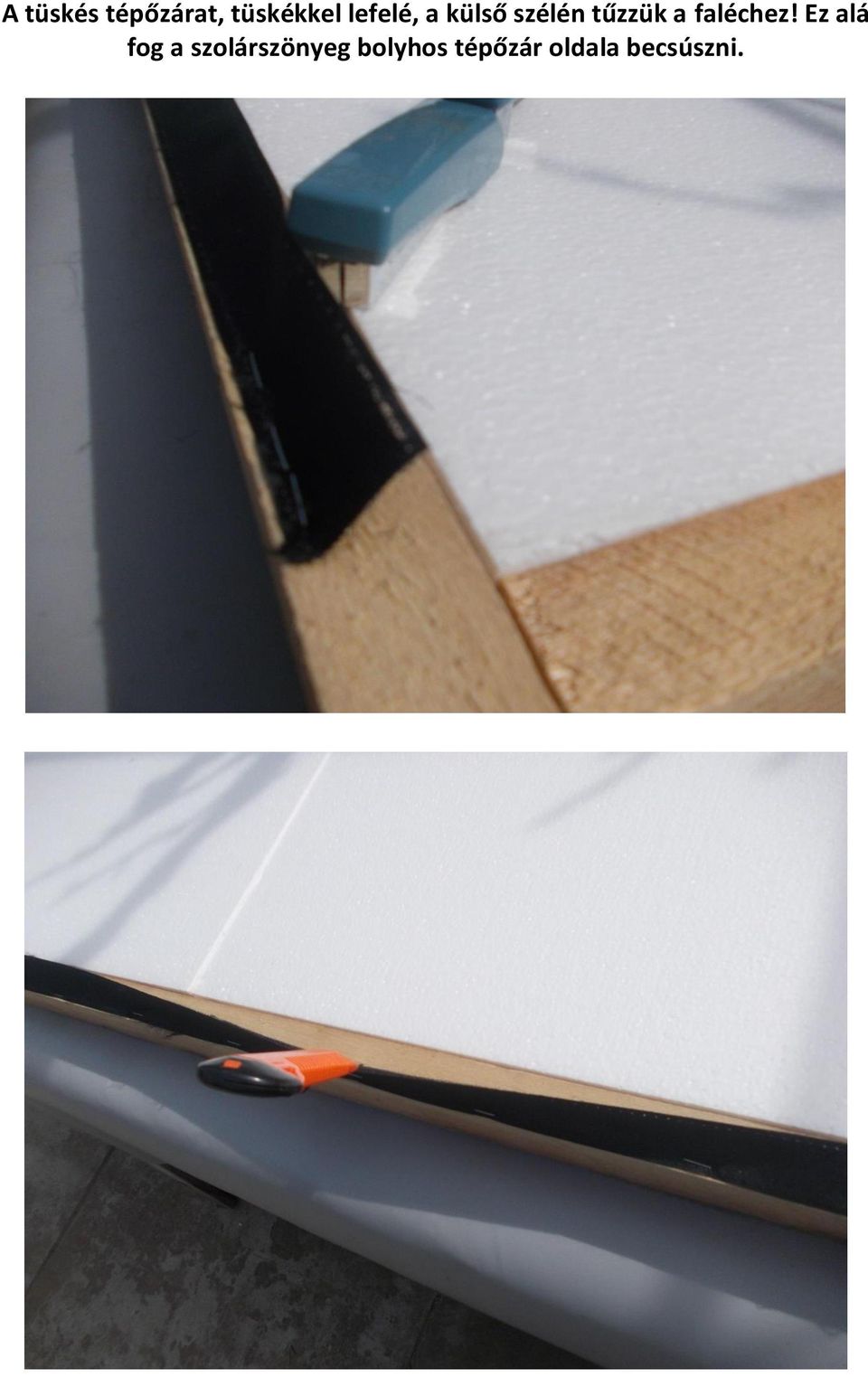

9 A tüskés tépőzárat, tüskékkel lefelé, a külső szélén tűzzük a faléchez! Ez alá fog a szolárszönyeg bolyhos tépőzár oldala becsúszni.

10 Szolárszőnyeg rögzítése.

11 Egyik oldal kész

12 Másik oldal is kész. Természetesen a csőcsonkokat előbb be kell tenni a szolárszőnyegbe!

14 Miután két ilyen keret összeszerelésénél a 2 szőnyeg távolabbra kerül egymástól a tervezettnél, így mellékelt kék színű csőcsonkok rövidek lesznek. Ezért helyettük 32 mm-es PVC csőből vágjunk 14 cm-es darabokat és azokat ragasszuk be a szolárszőnyegbe, hogy a végeik a keret külső széléig érjenek.

15 Így fognak passzolni a karmantyúhoz, ami a 2 csőcsonkot összeköti. Egy keret üres állapotban, 5cm-es polisztirolszigeteléssel 8,3 kg.

16 Polisztirol helyett lehet használni más szigetelőanyagot is, ami nem szívja magába a vizet. Buborékfóliát, padlószigetelő anyagokat, stb. A kész kereteket már könnyen össze lehet erősíteni az oldaluknál.

17 5 cm-nél hosszabb csavart ne használjunk, nehogy a vége átérjen a lécen és megsértse a szőnyeget.

18 Az így elkészült kereteket már könnyen lehet rögzíteni falhoz, kerítéshez, függőlegesen vagy döntve. A csöveket erősen rögzítsük a fakerethez, így kapunk 2 erős pontot, ahol a gégecsöveket csatlakozatjuk a szőnyegekhez.

A csöveket erősen rögzítsük a fakerethez, így kapunk 2

19 Függőleges elrendezésnél, ha 2 vagy több szőnyeg van egymás felett, csakis felülről lehet a vizet betáplálni! Az alulról történő betáplálásnál nagy víznyomás alakulna ki az alsó szőnyegben, ami károsodáshoz vezethet. Az első beüzemelésnél ki kell légteleníteni a szőnyegeket olyan módon, hogy 3-3 csövet felváltva elzárunk az ujjunk benyomásával egy kis időre, így a 4. csőben annyira felgyorsul az áramlás, hogy kiviszi a levegőt a csőből. Azzal a szőnyeggel kezdjük, ahol a víz betáplálás történik, majd megismételjük a többi szőnyegnél is. Ezt a műveletet majd akkor kell megismételni, ha szűrőcserénél sok levegő kerül a rendszerbe.

Az első beüzemelésnél ki kell légteleníteni a szőnyegeket olyan módon, hogy 3-3 csövet felváltva elzárunk az ujjunk benyomásával egy kis időre, így a 4.

20 Ha a keretre csavarozunk pár lécet támasztéknak, akkor a keretet könnyedén a nap irányába tudjuk fordítani, így nagyban növelve a hatásfokát. Ez a megoldás megóvja a füvet és pázsitot is, amennyiben csak ott van hely a medencefűtés számára. 45 wattos medenceforgatók még ilyen magasra sem tudják a vizet felnyomni, de a keret dőlésén állítva beállíthatjuk azt a magasságot, ami a szivattyú erejének megfelel. Nagyon fontos figyelni arra, hogy így állva a keret nem áll ellen erős szélnek nyílt terepen, még akkor sem, ha a lábak le lennének rögzítve. Egy nagy vihar tönkretenné vagy el is repítené ezt az állványt.

45 wattos medenceforgatók még ilyen magasra sem tudják a vizet felnyomni, de a keret dőlésén állítva beállíthatjuk azt a magasságot, ami a szivattyú

21 Lapos, vagy kisdőlésű tetőre akár 4 keretet is össze lehet kötni a hosszanti oldalain, és a vizet alulról lehet betáplálni. Kerítésre, vagy nagydőlésű tetőre célszerű a kereteket egymás mellé telepíteni és párhuzamosan, mindegyiket alulról betáplálni, majd felül ugyanolyan módon a kötve a meleg vizet közösítve a medencébe visszavezetni.
