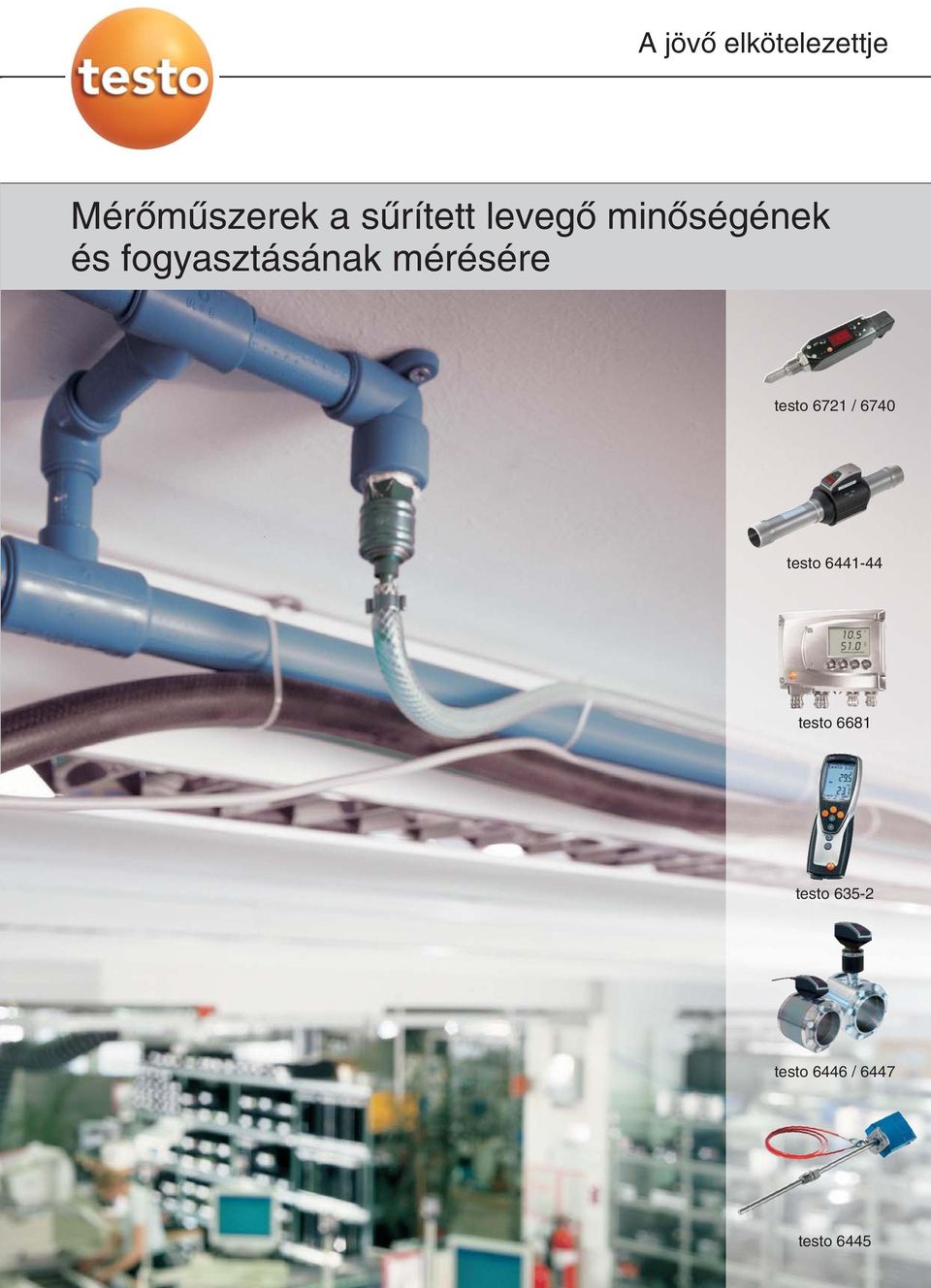

1 A jövõ elkötelezettje Mérõmûszerek a sûrített levegõ minõségének és fogyasztásának mérésére testo 6721 / 6740 testo testo 6681 testo 6446 / 6447 testo 6445

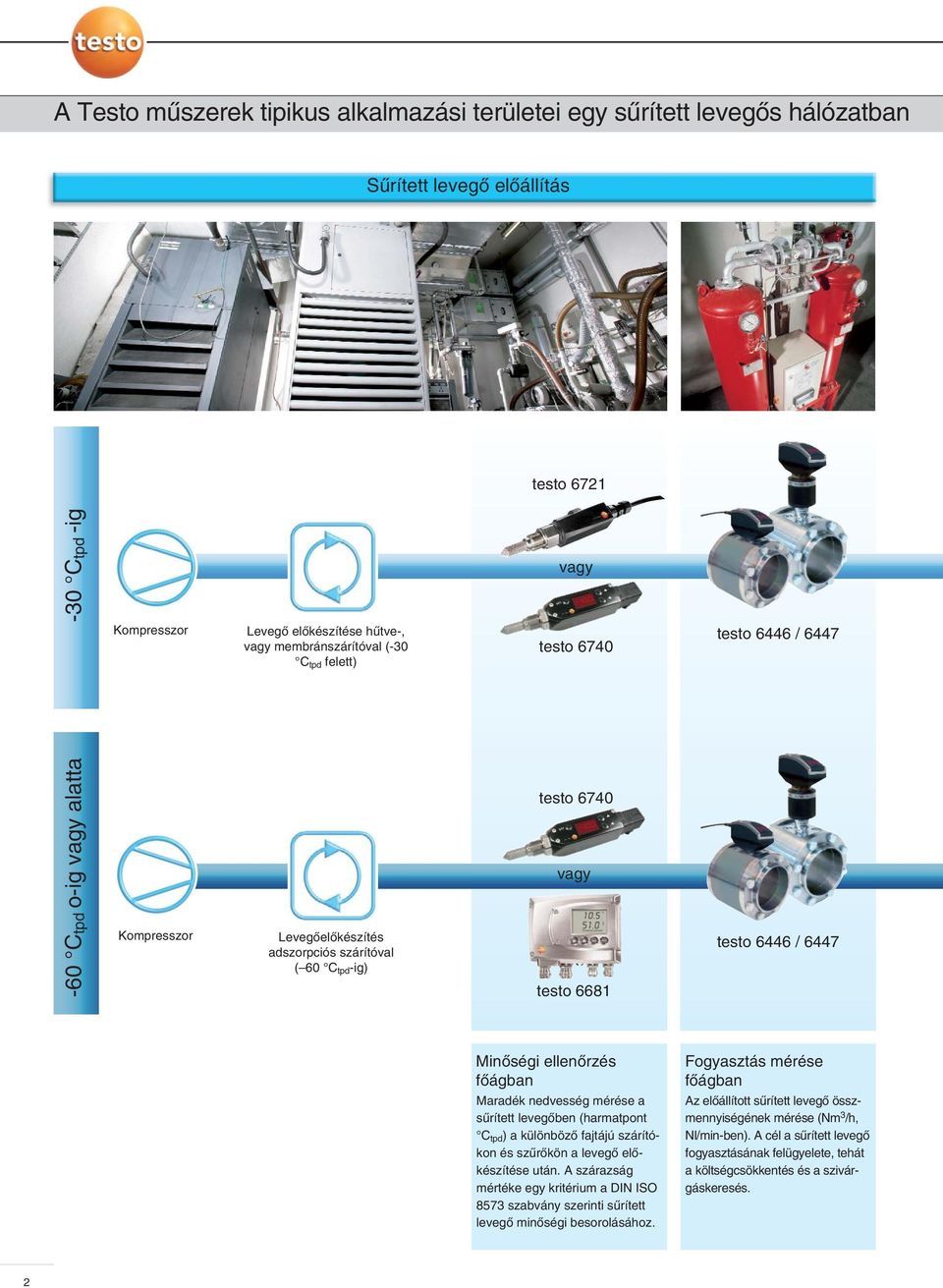

2 A Testo mûszerek tipikus alkalmazási területei egy sûrített levegõs hálózatban Sûrített levegõ elõállítás testo Ctpd -ig Kompresszor Levegõ elõkészítése hûtve-, vagy membránszárítóval (-30 C tpd felett) vagy testo 6740 testo 6446 / Ctpd o-ig vagy alatta Kompresszor Levegõelõkészítés adszorpciós szárítóval ( 60 C tpd -ig) testo 6740 vagy testo 6681 testo 6446 / 6447 Minõségi ellenõrzés fõágban Fogyasztás mérése fõágban Maradék nedvesség mérése a sûrített levegõben (harmatpont C tpd ) a különbözõ fajtájú szárítókon és szûrõkön a levegõ elõkészítése után. A szárazság mértéke egy kritérium a DIN ISO 8573 szabvány szerinti sûrített levegõ minõségi besorolásához. Az elõállított sûrített levegõ összmennyiségének mérése (Nm 3 /h, Nl/min-ben). A cél a sûrített levegõ fogyasztásának felügyelete, tehát a költségcsökkentés és a szivárgáskeresés. 2

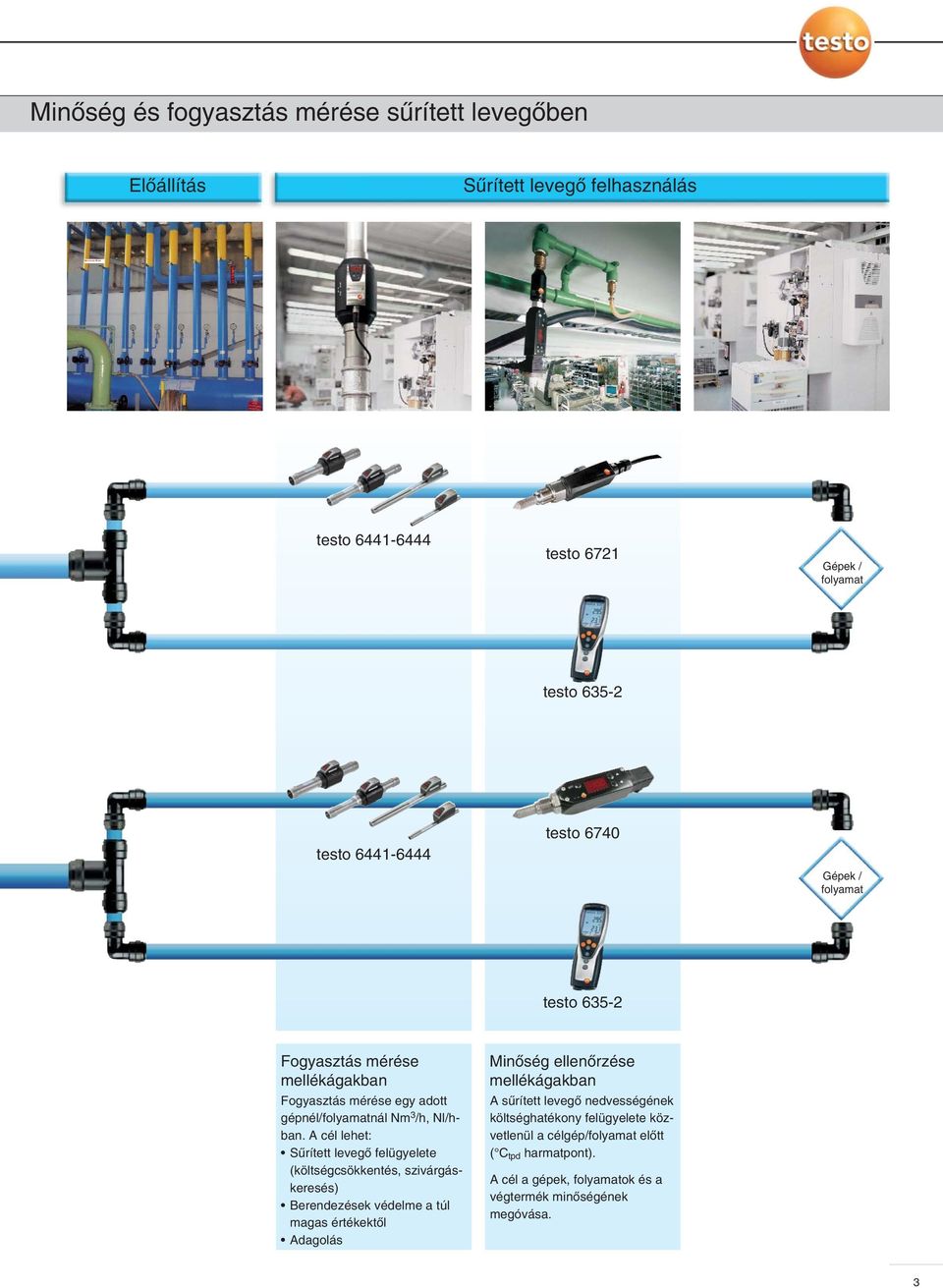

3 Minõség és fogyasztás mérése sûrített levegõben Elõállítás Sûrített levegõ felhasználás testo testo 6721 Gépek / folyamat testo testo 6740 Gépek / folyamat Fogyasztás mérése mellékágakban Fogyasztás mérése egy adott gépnél/folyamatnál Nm 3 /h, Nl/hban. A cél lehet: Sûrített levegõ felügyelete (költségcsökkentés, szivárgáskeresés) Berendezések védelme a túl magas értékektõl Adagolás Minõség ellenõrzése mellékágakban A sûrített levegõ nedvességének költséghatékony felügyelete közvetlenül a célgép/folyamat elõtt ( C tpd harmatpont). A cél a gépek, folyamatok és a végtermék minõségének megóvása. 3

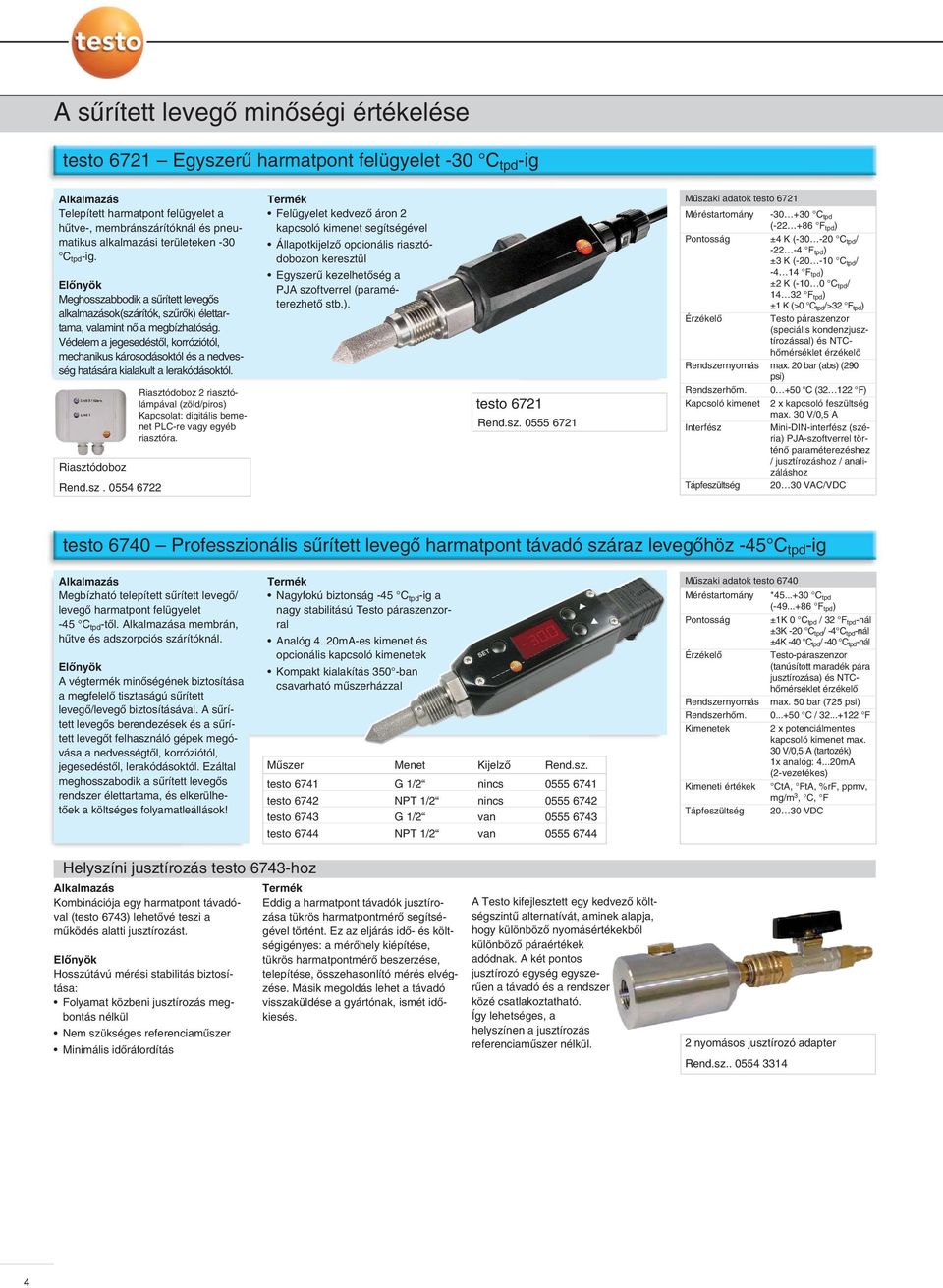

4 A sûrített levegõ minõségi értékelése testo 6721 Egyszerû harmatpont felügyelet -30 C tpd -ig Telepített harmatpont felügyelet a hûtve-, membránszárítóknál és pneumatikus alkalmazási területeken -30 C tpd -ig. Meghosszabbodik a sûrített levegõs alkalmazások(szárítók, szûrõk) élettartama, valamint nõ a megbízhatóság. Védelem a jegesedéstõl, korróziótól, mechanikus károsodásoktól és a nedvesség hatására kialakult a lerakódásoktól. Riasztódoboz Riasztódoboz 2 riasztólámpával (zöld/piros) Kapcsolat: digitális bemenet PLC-re vagy egyéb riasztóra. Felügyelet kedvezõ áron 2 kapcsoló kimenet segítségével Állapotkijelzõ opcionális riasztódobozon keresztül Egyszerû kezelhetõség a PJA szoftverrel (paraméterezhetõ stb.). testo 6721 Rend.sz Mûszaki adatok testo 6721 Méréstartomány C tpd ( F tpd) Pontosság ±4 K ( C tpd/ F tpd) ±3 K ( C tpd/ F tpd) ±2 K (-10 0 C tpd/ F tpd) ±1 K (>0 C tpd/>32 F tpd) Érzékelõ Testo páraszenzor (speciális kondenzjusztírozással) és NTChõmérséklet érzékelõ Rendszernyomás max. 20 bar (abs) (290 psi) Rendszerhõm C ( F) Kapcsoló kimenet 2 x kapcsoló feszültség max. 30 V/0,5 A Interfész Mini-DIN-interfész (széria) PJA-szoftverrel történõ paraméterezéshez / jusztírozáshoz / analizáláshoz Rend.sz Tápfeszültség VAC/VDC testo 6740 Professzionális sûrített levegõ harmatpont távadó száraz levegõhöz -45 C tpd -ig Megbízható telepített sûrített levegõ/ levegõ harmatpont felügyelet -45 C tpd -tõl. a membrán, hûtve és adszorpciós szárítóknál. A végtermék minõségének biztosítása a megfelelõ tisztaságú sûrített levegõ/levegõ biztosításával. A sûrített levegõs berendezések és a sûrített levegõt felhasználó gépek megóvása a nedvességtõl, korróziótól, jegesedéstõl, lerakódásoktól. Ezáltal meghosszabodik a sûrített levegõs rendszer élettartama, és elkerülhetõek a költséges folyamatleállások! Nagyfokú biztonság -45 C tpd -ig a nagy stabilitású Testo páraszenzorral Analóg 4..20mA-es kimenet és opcionális kapcsoló kimenetek Kompakt kialakítás 350 -ban csavarható mûszerházzal Mûszer Menet Kijelzõ Rend.sz. testo 6741 G 1/2 nincs testo 6742 NPT 1/2 nincs testo 6743 G 1/2 van testo 6744 NPT 1/2 van Mûszaki adatok testo 6740 Méréstartomány * C tpd ( F tpd) Pontosság ±1K 0 C tpd / 32 F tpd-nál ±3K -20 C tpd/ -4 C tpd-nál ±4K -40 C tpd/ -40 C tpd-nál Érzékelõ Testo-páraszenzor (tanúsított maradék pára jusztírozása) és NTChõmérséklet érzékelõ Rendszernyomás max. 50 bar (725 psi) Rendszerhõm C / F Kimenetek 2 x potenciálmentes kapcsoló kimenet max. 30 V/0,5 A (tartozék) 1x analóg: mA (2-vezetékes) Kimeneti értékek CtA, FtA, %rf, ppmv, mg/m 3, C, F Tápfeszültség VDC Helyszíni jusztírozás testo 6743-hoz Kombinációja egy harmatpont távadóval (testo 6743) lehetõvé teszi a mûködés alatti jusztírozást. Hosszútávú mérési stabilitás biztosítása: Folyamat közbeni jusztírozás megbontás nélkül Nem szükséges referenciamûszer Minimális idõráfordítás Eddig a harmatpont távadók jusztírozása tükrös harmatpontmérõ segítségével történt. Ez az eljárás idõ- és költségigényes: a mérõhely kiépítése, tükrös harmatpontmérõ beszerzése, telepítése, összehasonlító mérés elvégzése. Másik megoldás lehet a távadó visszaküldése a gyártónak, ismét idõkiesés. A Testo kifejlesztett egy kedvezõ költségszintû alternatívát, aminek alapja, hogy különbözõ nyomásértékekbõl különbözõ páraértékek adódnak. A két pontos jusztírozó egység egyszerûen a távadó és a rendszer közé csatlakoztatható. Így lehetséges, a helyszínen a jusztírozás referenciamûszer nélkül. 2 nyomásos jusztírozó adapter Rend.sz

5 testo 6681/6615 Harmapontfelügyelet önjusztírozással nagyon száraz sûrített levegõhöz -60 C tpd -ig Megbízható telepített sûrített levegõ/ levegõ harmatpont felügyelet nagyon száraz levegõhöz -60 C td -tól. a lehetséges szárítóberendezésektõl az igényes adszorpciós szárítókig. A végtermék minõségének biztosítása nagyon száraz sûrített levegõ alkalmazásánál. Állásidõk elkerülése, nedvesség okozta károk, korrózió, jegesedés a sûrített levegõs berendezésekben és célgépekben. Így a sûrített levegõs berendezések élettartama megnõ, valamint a célgépek és a termékgyártási folyamatok gazdaságossága is. Nagyfokú biztonság és élettartam az önjusztírozó Testo szenzornak köszönhetõen -60 C td -ig Elõzetes biztonsági figyelmeztetés Egyszerû kezelhetõség a PJA szoftver segítségével a paraméterezéshez az opcionális kijelzõvel Kiegészítõ opciók rendelhetõk: analóg kimenet típusa, relék, kijelzõ stb. Opcionális Profibus-DP csatlakozás automatizált rendszerekhez testo 6681 Ipari páratartalom és hõmérséklet távadó testo 6615 harmatpont érzékelõ Mûszaki adatok testo 6681 Méréstartomány C td C Pontosság ±1 K 0 C td/ 32 F tpd-nál ±2 K -40 C td/ -40 F tpd-nál ±4 K -50 C td/ -58 F tpd-nál Érzékelõ Testo páraszenzor / NTC Rendszernyomás PN 16 (mérõcsúcs) Rendszerhõm. Kijelzõvel 0 50 C / F Kimenetek Két analóg csatornakimenet (Standard), opc. három: 0 / ma (4-vezetõs) 0 / 1 / 5 / 10 V Digitális kimenetek Mini-DIN a testo P2A- Szofverhez Kimeneti mé.egys. C tpd/ F tpd, C/ F, számított páratartalom mértékegységek Tápfeszültség VAC/VDC Kézi mérõmûszer, sûrített levegõ harmatpontjának gyors meghatározásához Hordozható kézimûszer sûrített levegõs hálózatok maradék nedvességének meghatározásához. Gyorscsatlakozóval közvetlenül a csõvezetékbe csatlakoztatható. Nedvességmérések szúrópróbaszerûen. - a rendszer elemzésekor - nincs szükség a folyamatos megfigyelésre telepített mûszerrel - a telepített távadók felülvizsgálatára Szárított sûrített levegõ mérése -60 C tpd -ig Egyszerû csatlakozás gyorscsatlakozóval Memória mért értékig PC szoftver vizsgálatokhoz, archiváláshoz és az adatok dokumentálásához Egyszerû kezelhetõség a nagy méretû kijelzõ segítségével Rend.sz Mûszaki adatok Mértékegységek Érzékelõtõl függõen: nyomás alatti harmatpont, páratartalom, anyagnedvesség, hõmérséklet Érzékelõ Vezetékes és rádiófrekvenciás kivitel Üzemi hõmérséklet C Telep típusa Alkáli-Mangán, Mignon, AA tip. Telep élettartam 200 óra (RF nélkül) Tömeg 450 g Méret 220 x 74 x 46 mm Mûszerház anyaga ABS/TPE/Metál Sûrített levegõ harmatpont érzékelõk Sûrített levegõ harmatpontmérõ Méréstartomány: C tpd, Pontosság: ±1 C tpd (0 C tpd-nál) ±4 C tpd-ig (-30 C tpd-nál) Ábra Rend.sz Precíziós sûrített levegõ harmatpontmérõ Bizonylattal -40 C tpd-os harmatponton, Méréstartomány: C tpd, Pontosság: ±0,8 C tpd (0 C tpd-nál) ±4 C tpd-ig (-40 C tpd-nál) További tartozékok testo 6721 / 6741 / 6742 / 6743 / 6744 / 6681 Leírás Ábra Rend. sz. Mérõmûszerhez alkalmas Precíziós jusztírozható mérõkamra Elõszûrõ Mérõkamra, a megfelelõ áramlás biztosításához a páraszenzor számára Elõszûrõ olajos, szennyezett sûrített levegõhöz a mérõkamra és az érzékelõszámára Szabályozó szelep 2-nyomásos jusztírozó adapter Szabályozó szelep a mérõkamrához, a szenzor átáramoltatásának beállítására Tartozék testo 6743 helyszíni 2-nyomásos jusztírozásához, referencia mérés nélkül is. Max 15 bar Hûtõspirál Hûtõspirál, 10 C alatti, vagy 35 C feletti hõmérséklet esetén (csak a mérõkamrával) Teflon tömlõ Száraz levegõhöz/granulátum szárítóhoz, max C-ig (csak a mérõkamrával) /4 Riasztóadapter testo hez PJA-Szoftver testo 6721 / 6681-hez Riasztóadapter, ma áramellátás/analóg kimenet céljára, két feszültségmentes kapcsoló érintkezõvel, és 2 LED-el PJA-Szoftver (Paraméterezõ-, jusztírozó- és analizáló PC szoftver) USB-adatkábellel X X X 5

6 Sûrített levegõ fogyasztásmérés testo 6440-es termékcsalád Telepített távadók áramlás és fogyasztásméréshez. Térfogatáram és fogyasztás kimenetekkel. A csõszakaszba integrált érzékelõ kialakítása biztosítja a mérési pontosságot, hogy a kalibrált állapotot a beépítés után is 100%-osan megõrizze. A Testo optimális megoldást kínál a sûrített levegõ hatékony és olcsó felhasználására. Köszönhetõen a számos különbözõ csõátmérõnek(dn 15-tõl DN 250-ig) és a változtatható kimeneteknek. Sûrített levegõ mérésével és ellenõrzésével költségcsökkenés érhetõ el: Szivárgások feltárása a csõvezeték rendszerben Átlátható a sûrített levegõ fogyasztás Költségelosztás osztályokra, termékekre stb. Csúcsterhelés-menedzsment Ezenkívül min./max. beállításával határértékfelügyelet vagy végértek megadásával túlterhelés elleni védelem valósítható meg. DN15-DN50-es modellek Bemenõ és kimenõ csõszakaszba integrált szenzor Térfogatáramra kalibrált (Nm 3 /h) 2 változtatható kimenet: analóg 4..20mA, impulzus és kapcsoló Mérési módszerbõl adódóan hõmérséklet és nyomás kompenzált Kijelzõ a térfogatáram és a fogyasztás helyszíni megjelenítésére Mûszer Rend.sz. testo * testo * testo * testo * * az elektromos hálózatba csatlakoztatáshoz szükséges: 5 m csatlakozókábel M12x1 persely/nyitott vezeték Rend. sz Mûszaki adatok testo Mûszer testo 6441 testo 6442 testo 6443 testo 6444 Csõátmérõ DN 15 (1/2") DN 25 (1") DN 40 (1 1/2") DN 50 (2") Méréstartomány (1:300) 0,25 75 Nm 3 /h 0, Nm 3 /h 1,3 410 Nm 3 /h 2,3 700 Nm 3 /h Max. kijelzési határ 90 Nm 3 /h 270 Nm 3 /h 492 Nm 3 /h 840 Nm 3 /h Csõátmérõ/ R 1/2, külsõ átmérõ R1, külsõ átmérõ R1 1/2, külsõ átmérõ R2, külsõ átmérõ anyag nemesacél nemesacél nemesacél nemesacél Érzékelõ hossza 300 mm 475 mm 475 mm 475 mm Közös adatok Pontosság Sûrített levegõ minõségi osztály (ISO 8573) Minõségi osztály 1-4-1: ±3% a m.é., ±0,3% a végérték Minõségi osztály 3-4-4: ±6% a m.é., ±0,6% a végérték Szenzor 2 termikus, üvegbevonatú kerámiaszenzor Mintavételezési idõ < 0,1 sec Mértékegységek Nm 3 /h, Nl/min, Nm 3, C Hõmérséklet kijelzés C, ±2 K Kimenetek 2 szabadon paraméterezhetõ: ma (4-vezetékes), szabadon paraméterezhetõ, 0 és a méréstartomány között - Kapcsolókimenet (max VDC,250 ma terhelhetõ) - Impulzuskimenet fogyasztásméréshez Elektromos csatlakozás M12 x 1 mechanikus rögzítésû dugó, ajánlott a rendelési számú kábellel rendelni Mérési körülmények C, max. 16 bar, rel. páratartalom <90 %rf, sûrített levegõ minõsége ISO 8573: javasolt oszt Tápellátás VDC, áramfelvétel <100 ma Anyagösszetétel Horganyzott nemesacél vagy acél, PEEK, mûanyag, viton, aluminium eloxált, kerámia 6

7 DN65-DN250-es modellek A modellek egyszerû peremes szerelhetõséggel és a szenzor nyomás alatti gyors cseréjével, roncsolásmentesen tisztítható és újrakalibrálható Csõszakaszba épített kivitel Térfogatáramra kalibrált (Nm 3 /h) 2 változtatható kimenet: analóg 4..20mA, impulzus és kapcsoló Mérési módszerbõl adódóan hõmérséklet és nyomás kompenzált Kijelzõ a térfogatáram és a fogyasztás helyszíni megjelenítésére Választható anyagfajták nemesacél és horganyzott acél testo 6446: Alapkivitel testo 6447: Nyomás alatt, egyszerûen és gyorsan cserélhetõ szondával, bypass nélkül Mûszaki adatok testo 6446 / 6447 DN mm (DN inch) 65 (2 1/2 ) 80 (3) 100 (4) 125 (5) 150 (6) 200 (8) 250 (10) Max. kijelzési határ 2400 m³/h 3300 m³/h 5320 m³/h 8400 m³/h 12,0 (x 1000) m³/h 21,0 (x 1000) m³/h 33,0 (x 1000) m³/h Érzékelõ hossz 124 mm 160 mm 160 mm 172 mm 180 mm 180 mm 196 mm Rendelési adatok testo 6446 / 6447 testo 6446 horg. acél Rend.sz /1* /2* /3* /4* /5* /6* /7* testo 6446 nemesacél Rend.sz /11* /12* /13* /14* /15* /16* /17* testo 6447 horg. acél Rend.sz /1* /2* /3* /4* /5* /6* /7* testo 6447 nemesacél Rend.sz /11* /12* /13* /14* /15* /16* /17* Közös technikai adatok testo 6446 / 6447 * az elektromos hálózatba csatlakoztatáshoz szükséges: 5 m csatlakozókábel M12x1 persely/nyitott vezeték Rend. sz Pontosság Sûrített levegõ minõségi osztály ( ISO 8573) Minõségi osztály 1-4-1: ±3% a m.é, ±0,3% a végérték Minõségi osztály 3-4-4: ±6% a m.é., ±0,6% a végérték Szenzor Termikus, üvegbevonatú kerámiaszenzor Mintavét. idõ < 0,1s Mértékegységek Nm 3 /h, Nl/min, Nm 3, C Hõm. kijelzés C, ±2 K Kimenetek 2 szabadon paraméterezhetõ: ma (4-vezetékes), szabadon paraméterezhetõ, 0 és a méréstartomány között - Kapcsolókimenet (max VDC,250 ma terhelhetõ) - Impulzuskimenet fogyasztásméréshez Elektromos csatlakozás M12 x 1 mechanikus rögzítésû dugó, ajánlott a rendelési számú kábellel rendelni Mérési körülmények C, max. 16 bar, rel. nedvességtartalom <90 %rf, sûrített levegõ minõsége ISO 8573: javasolt oszt Tápellátás VDC, áramfelvétel <100mA Anyagösszetétel Horganyzott nemesacél vagy acél, PEEK, mûanyag, viton, aluminium eloxált, kerámia testo 6445: egyszerû és költséghatékony fogyasztásvizsgálat Fogyasztásmérés sûrített levegõ-/levegõnél vagy technológiai gázoknál lehet telepített és hordozható kivitel is. A rúd formájú érzékelõvel a tömegáram elvén tudjuk mérni a légsebességet DN50-tõl DN300-ig. Az átáramlott légmennyiség számításához meg kell adni a csõátmérõt a mûszerben vagy a PLC rendszerben. Ebbõl kiindulva a pontossága nem éri el a csõszakaszba épített (testo /6446/6447) változatok pontosságát. A telepített kivitel mellett jól alkalmazható mobil mûszerként is, pl.: analizáló célméréseknél, gyors méréseknél. Egy mûszerrel mérhetõk a különbözõ csõátmérõk. Ezért ajánlott a mérési helyeket gyors-csatlakozással ellátni. A költségcsökkentéshez és ellenõrzéshez nézze meg a csõszakaszba épített fogyasztásmérõket. Légsebességre(m/s) kalibrált (a megadott értékek alapján kiszámítja a tömegáramlást Nm 3 /h) 2 kivitelben választható: 80 Nm/s-ig, vagy 150 Nm/s-ig Botszonda különbözõ csõátmérõkre,dn 50-tõl DN 300-ig Kimeneti jelek: Analóg ma (4-vezetékes), Impulzuskimenet 5 pontos kalibrálási mûbizonylattal Opcionális kijelzõ Rendelési adatok testo 6446 Mûszaki adatok testo 6445 Mûszer Leírás Rend.sz. testo 6445/1 Fogyasztásmérõ 80 Nm/s-ig /1* testo 6445/2 Fogyasztásmérõ 150 Nm/s-ig /2* testo 6445/3 Kijelzõ összegzõ funkcióval, az 1 és 2-vel együtt rendelve /3* testo 6445/4 Elosztódoboz programozáshoz (RS232), szoftverrel és10m kábellel /4* testo 6445/5 10m kábel precíziós csatlakozóval (mûszeroldalon) /5* testo 6445/6 Gyári paraméterezés, a megadott belsõ átmérõre /6* Csõátmérõ DN 50-tõl DN 300-ig Méréstartomány 0 80 Nm/s, min. 1 Nm/s, bzw Nm/s, min. 2 Nm/s Pontosság ±3 % a mé.é., ±0,4 % a vé. é. Szenzor Termikus szilícium chip szenzor, tömegáram elv Mérési közeg Sûrített levegõ, levegõ, nem korrozív gázok, N2 (nem Ex-kivitel) Nyomásérzékenység Nyomásfüggetlen (Légtömegárammérés) áramlás <10 Nm/s: nyomáshatás 0,3 % a mé.é. Hõm. érzékenység +25 C-nál kompenzálva, eltérõ értékeknél: 0,1 % a mé.é. Kimenetek Analóg: 4 20 ma (4-vezetékes), max. L=250 m (árnykolt kábel) Digitális impulzus: RS-232, szoftverrel történõ paraméterezéshez (csak /4 elosztódobozzal) Mérési körülmények C (ideális C), max. 16 bar, rel. páratartalom <90 %rf, sûrített levegõ minõsége (ISO 8573: javasolt osztály 1/4 /1) Áramellátás VDC ±10 %, áramfelvétel <100 ma 7

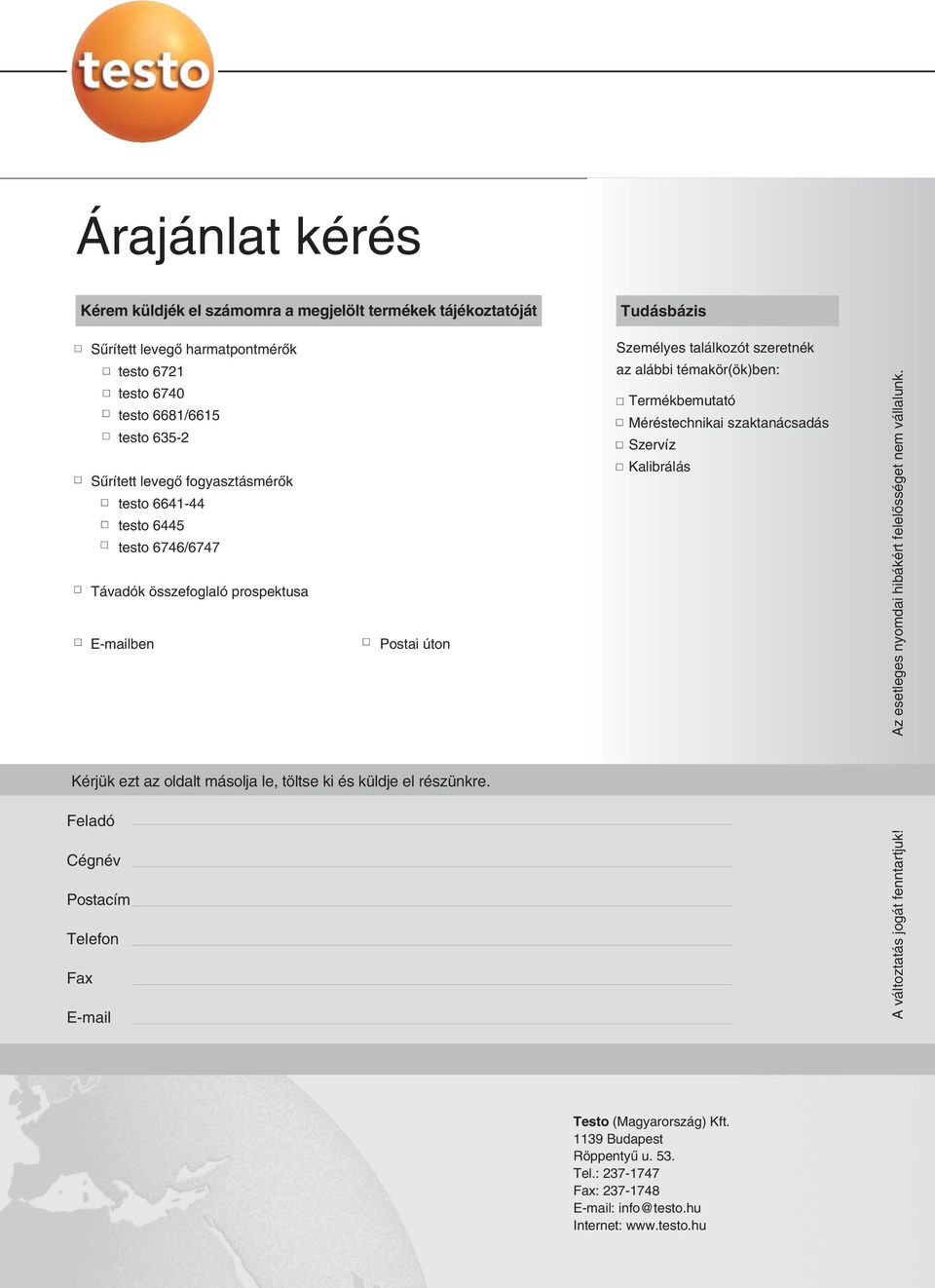

8 Árajánlat kérés Kérem küldjék el számomra a megjelölt termékek tájékoztatóját Sûrített levegõ harmatpontmérõk testo 6721 testo 6740 testo 6681/6615 Sûrített levegõ fogyasztásmérõk testo testo 6445 testo 6746/6747 Távadók összefoglaló prospektusa ben Postai úton Kérjük ezt az oldalt másolja le, töltse ki és küldje el részünkre. Feladó Cégnév Postacím Telefon Fax Tudásbázis Személyes találkozót szeretnék az alábbi témakör(ök)ben: bemutató Méréstechnikai szaktanácsadás Szervíz Kalibrálás A változtatás jogát fenntartjuk! Az esetleges nyomdai hibákért felelõsséget nem vállalunk. Testo (Magyarország) Kft Budapest Röppentyû u. 53. Tel.: Fax: info@testo.hu Internet:
