1 MK E.ON Hálózat MK v01 VILLAMOS MÉRÉSTECHNIKAI KÉZIKÖNYV Műszaki kézikönyv Azonosító: EON Hálózat MK v01 Oldalszám: 1/8

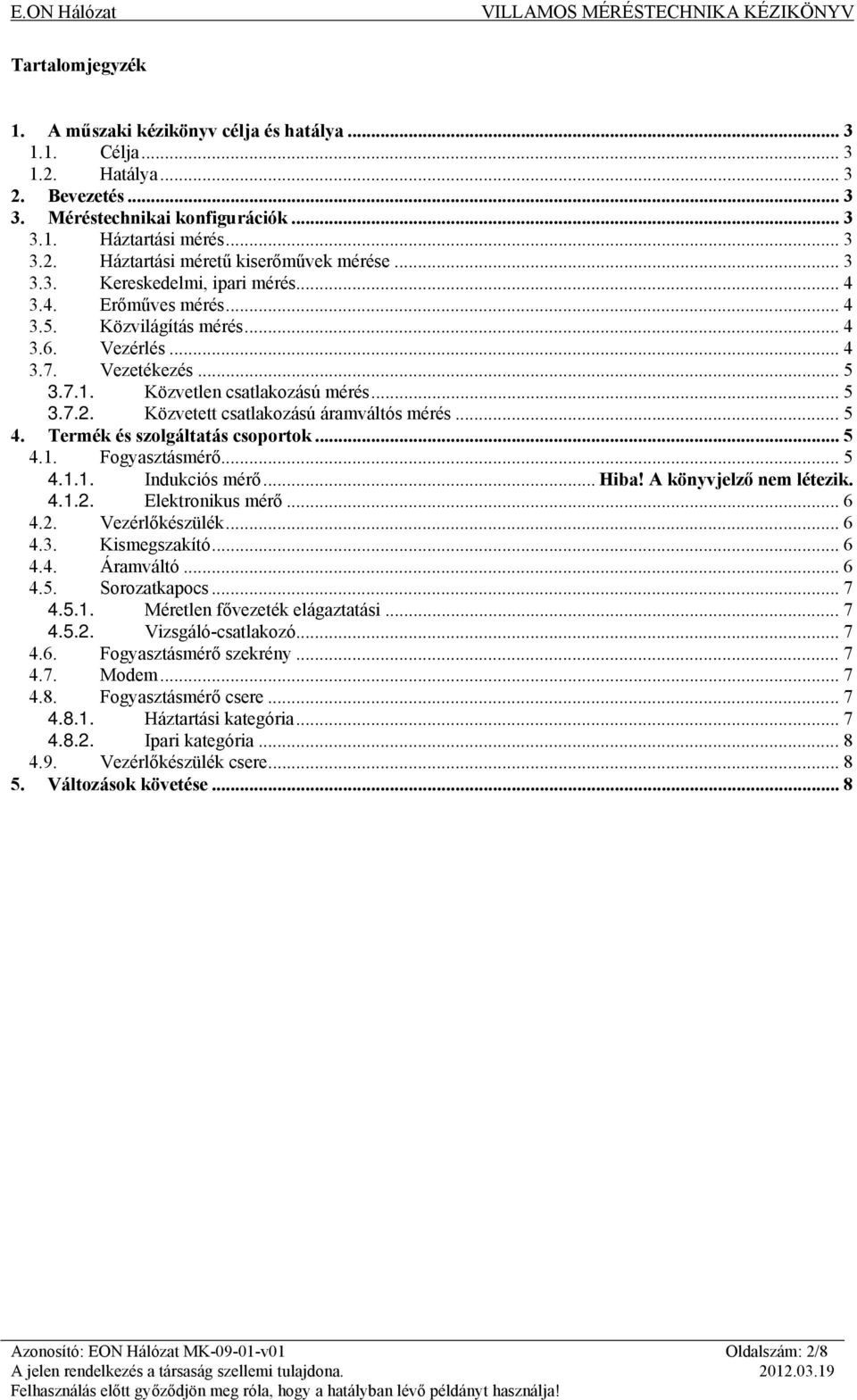

2 Tartalomjegyzék 1. A műszaki kézikönyv célja és hatálya Célja Hatálya Bevezetés Méréstechnikai konfigurációk Háztartási mérés Háztartási méretű kiserőművek mérése Kereskedelmi, ipari mérés Erőműves mérés Közvilágítás mérés Vezérlés Vezetékezés Közvetlen csatlakozású mérés Közvetett csatlakozású áramváltós mérés Termék és szolgáltatás csoportok Fogyasztásmérő Indukciós mérő... Hiba! A könyvjelző nem létezik Elektronikus mérő Vezérlőkészülék Kismegszakító Áramváltó Sorozatkapocs Méretlen fővezeték elágaztatási Vizsgáló-csatlakozó Fogyasztásmérő szekrény Modem Fogyasztásmérő csere Háztartási kategória Ipari kategória Vezérlőkészülék csere Változások követése... 8 Azonosító: EON Hálózat MK v01 Oldalszám: 2/8

3 1. A műszaki kézikönyv célja és hatálya 1.1. Célja A rendelkezés célja, hogy az E.ON Észak-dunántúli Áramhálózati Zrt. villamos fogyasztásmérési alapelveit összefoglalóan bemutassa. Támogatja a különböző célcsoportok felé történő kommunikációt megfelelő műszaki dokumentáció rendelkezésre állásával Hatálya A műszaki kézikönyvben leírtak a villamos fogyasztásméréssel kapcsolatos alapelvekre vonatkoznak. A műszaki kézikönyvet az elosztói engedélyes társaságnál a társaság illetékes szervezeti egysége/tisztségviselője [igazgatóság/ügyvezető] általi külön jóváhagyással lép hatályba. Az elosztói engedélyes társaságnál a hatályba lépés napja az ilyen jóváhagyó határozatban meghatározott nap. 2. Bevezetés A fogyasztási helyen vételezett vagy termelt energia mennyiségre, az igénybe vett teljesítmény pontos elszámolást adó, megbízható mérése alapvető fontosságú mind felhasználó, az elosztói engedélyes és a kereskedő szempontjából is. Ennek érdekében a mérés elemeként alkalmazott termékek, igénybe vett szolgáltatások minőségi paramétereinek előírása, azok teljesítés közbeni vizsgálata szükséges. Közvetlen csatlakozású mérések létesítése regisztrált szerelői rendszerben történik. Ezen szakemberek folyamatos képzése biztosítja, hogy mindig a megfelelő minőségben készüljenek a fogyasztási helyek. Közvetett csatlakozású mérések minden esetben tervkötelesek. A terv felülvizsgálat biztosítja az elvárt eredményt. 3. Méréstechnikai konfigurációk 3.1. Háztartási mérés Csak hatásos energia elszámolása történik, éves leolvasás keretében. Egy- illetve háromfázisú elektronikus mérési elven működő villamos fogyasztásmérőt alkalmazunk egy- és kéttarifás elszámolásra egyaránt. Vezérelt különmért elszámolásra olyan mérők alkalmazhatók, melyek alkalmasak feszültségmentes állapotban történő kiolvasásra is Háztartási méretű kiserőművek mérése 50 kva csatlakozási teljesítményig létesíthető ilyen jellegű termelő berendezés, ez a gyakorlatban (In ~ 138 A-t [3x46 A] jelent 0,9-es teljesítménytényezővel számolva). A mérési feladat jellegéből adódóan: Azonosító: EON Hálózat MK v01 Oldalszám: 3/8

4 In < 96 A esetén elektronikus mérési elvű, 2 tér negyedben mérő, 4 regiszterrel rendelkező fogyasztásmérőt alkalmazunk. Az érvényben levő szabályozás értelmében tárolni és kijelezni kell a vételezett és termelt energia mennyiségét. Amennyiben a felhasználó kéttarifás elszámolású volt a termelés megkezdése előtt, előbbieket tarifálisan megbontva kell biztosítani. In 96 A (szokásos értelemben vett 3x32 A) elektronikus 4 térnegyedes (un. kombi) fogyasztásmérőt alkalmazunk. Az E.ON Hungária csoporthoz tartozó áramhálózati cégekkel egyeztetve az üzembe helyezés, üzemeltetés, korszerűsítés gördülékenyebbé tétele miatt a fogyasztásmérőt minden esetben az elosztó biztosítja térítésmentesen. Fenti két pontban részletezett készülékek esetében MID szerinti B minősítést fogadunk el! 3.3. Kereskedelmi, ipari mérés Szerződés szerinti In < 96 A (szokásos értelemben vett 3x32 A) háztartási mérési konfigurációt alkalmazunk. Szerződés szerinti In 96 A (szokásos értelemben vett 3x32 A) elektronikus 4 térnegyedes (un. kombi) fogyasztásmérőt alkalmazunk. Szerződés szerinti In > 240 A (szokásos értelemben vett 3x80 A) elektronikus 4 térnegyedes (un. kombi) fogyasztásmérőt alkalmazunk közvetett (áramváltós) csatlakozási móddal. Ebben a kategóriában már távleolvasással is számolni kell, így a mérőnek modemmel történő szabványos kommunikációra is alkalmasnak kell lennie. Amennyiben több betáplálással rendelkező felhasználóról van szó, az összegzést szoftveresen végezzük Erőműves mérés Az ipari mérési konfigurációban alkalmazott mérővel szembeni követelményeket fogalmazzuk meg ebben az esetben is, nem támasztunk többlet igényt. A fogyasztásmérő a termelő tulajdona Közvilágítás mérés Alapvetően a vezérelt mérési kategóriában foglaltakat kell figyelembe venni. Méréstechnikailag csak hatásos energia elszámolás törétnik, de a leolvashatóságot nem kapcsolt időszakban is biztosítani kell Vezérlés Ipari elektronikus mérők esetében a mérő saját belső órája biztosítja az időponthoz kötött vezérlések végrehajtását. Ettől eltérő esetben rádiófrekvenciás vezérlést alkalmazunk (vezérelt különmért illetve kéttarifás méréshez). Fázisonként 40 A-t meghaladó terhelés esetén (ha már egyik fázisban meghaladja akkor is!) a vezérlőkészülék mágneskapcsoló közbeiktatásával végzi a vezérlést. A vezérlőkészülék kapcsoló reléjét a mérő elmenő körébe kell bekötni. A vezérlőkészüléket, mágneskapcsolót mért hálózatról kell táplálni. Ugyanakkor ezen készülékek szabványosnál alacsonyabb önfogyasztást célzó fejlesztéseit még a beszerzési ár emelkedése árán is támogatjuk! Méretlen Azonosító: EON Hálózat MK v01 Oldalszám: 4/8

5 fővezetéki elágaztatási sorozatkapcsok alkalmazásával valósul meg a megfelelő kötést adó csatlakozás és esztétikus vezetékezés. Amennyiben társas vagy tömbházakban központi vezérlést alakítottak ki, készülékcsere esetén ez átalakításra kerül és minden fogyasztási helyre önálló vezérlés kerül Vezetékezés A vezetékek méretezése, tartós, jól látható és értelmezhető jelölése alapvetően fontos Közvetlen csatlakozású mérés Megfelelően méretezett, vörösréz elemi szálakból álló, műanyag szigetelésű, különlegesen hajlékony vezetéket alkalmazunk. Minden esetben szigetelt érvéghüvellyel krimpelve. A felhasználó részére a nulla vezetőt nem a fogyasztásmérőből vezetjük ki, hogy a mérés befolyásolhatóságát ezzel is csökkentsük Közvetett csatlakozású áramváltós mérés Általános követelmény, hogy 10 m nyomvonalhossz felett (áramváltó szekunder kapcsai és a vizsgáló-csatlakozó sorozatkapocs egység között) méretezési számítást kell végezni! Az áramváltók szekunder vezetékezése: 10m ig 2,5 mm 2 szigetelt tömör erű vagy különlegesen hajlékony (érvéghüvellyel szerelt) réz vezeték vagy kábel kerül alkalmazásra. o Ha vezeték, akkor két szál áramváltónként és 5 szál a feszültség jeleknek. Az áram és feszültség vezetékek külön védő-/gégecsőben szerelve. o Ha kábel, akkor 7 eres az áramjeleknek illetve 5 eres a feszültség ágaknak. Munkavédelmi szempontból az áramváltó szekunder tekercsének kezdő pontját (kis k kapocs) össze kell kötni a védővezetővel, méghozzá minden áramváltótól külön vezetve, felfűzése tilos! 4. Termék és szolgáltatás csoportok Alábbiakban összefoglalóan olvashatók a mérés elemeiként alkalmazott termékcsoportok illetve a mérőhelyen végzett szolgáltatásokkal kapcsolatos elvárások fő jellemzői. A termék/szolgáltatás specifikációk rendelkezésre állnak, részletes követelmények azokban találhatók. A fentebb említettekre vonatkozó alapelveink: tulajdoni, üzemeltetői viszonyok elhatárolás illetéktelen befolyásolás lehetőségének kizárása, minimalizálása hosszútávon működtethető termékek beszerzése jó minőségű anyagok és szolgáltatások rendelkezésre állásának biztosítása az egyes rendszerelemek összehangolása kompatibilitás fenntartása 4.1. Fogyasztásmérő Azonosító: EON Hálózat MK v01 Oldalszám: 5/8

6 Elektronikus mérő A csak hatásos energiát mérő készülék nagyobb pontosságot biztosít, mint az indukciós mérő, magában foglalja a visszatáplált vagy szerződésszegő módon ellentétes irányba áramló energia mérésének lehetőségét illetve több regiszter ( tarifa ) alkalmazása esetén sem változik a mechanikai mérete. A 4 tér negyedben mérő készülék minden mérési igényt kompakt módon kielégít. A mérési, adattárolási, kommunikációs lehetőségek széles tárháza jellemzi. Az utóbbi időben csökkenő beszerzési ára lehetővé teszi szélesebb körben történő elterjedését (ld. viszonylag alacsony csatlakozási teljesítménytől való alkalmazása) Vezérlőkészülék Tarifaváltásra illetve vezérelt különmért mérések vezérlésére rádiófrekvenciás készüléket alkalmazunk. A vezérlőkészülékek minden esetben 40 A-es relével kerülnek szállításra, egy illetve háromfázisú kivitelben, dugaszolható relékkel. Tarifaváltásra 2 A-es forrasztott relén keresztül van lehetőség mindkét változat esetében Kismegszakító Az első túláramvédelmi eszköz, mely a fogyasztásmérő védelmét a felhasználó által igénybe vehető teljesítmény korlátozását és a hálózatról történő leválasztást biztosítja. A befolyásolhatóságot (mivel méretlen hálózati elemről van szó ez különösen fontos) szerkezeti kialakítással, burkolattal, zárópecsételhetőséggel akadályozzuk meg. Tovább gazdasági vonzata is van e készüléknek ezért az azonosítás tökéletesítésével kívánjuk a visszaélés lehetőségét csökkenteni. Kezelhetőségét ( le- illetve felkapcsolását) a felhasználó számára minden esetben biztosítani kell Áramváltó A közvetett csatlakozású konfiguráció egyik fontos eleme. Bár a méretlen szakaszhoz tartozik, elengedhetetlen a pontos és megbízható működése. Lényeges szempont, hogy az azonosíthatóság, feliratozás a legmesszebb menőkig támogassa az üzem közbeni szemrevételezéses vizsgálatot, hiszen a legtöbb esetben a felhasználó zavartatása nélkül kell ellenőrizni a készüléket. Mint méretlen hálózati elem kulcs fontosságú a befolyásolás elemi védettség. Egy K+F projekt kutatási eredményére alapozva az alábbi felhasználási kör mellett döntöttünk: 630 kva alatti teljesítmények esetén 0,5 S típusú áramváltó alkalmazása indokolt. Illesztésre gyakorolt kedvező hatása, hogy hiteles mérési tartományuk 1-120% In. A méretezés során ezt kell figyelembe venni. 5 VA szekunder teljesítmény az irányelv 10m vezetékezési hosszig (2,5 mm 2 keresztmetszet esetén), e felett méretezési számítást kérünk, ennek eredményeként a mérőváltó 50-80%-os tartományban legyen terhelve. Azonosító: EON Hálózat MK v01 Oldalszám: 6/8

7 630 kva-t elérő és a felett a 0,2 S típust javasolt alkalmazni, mert a többlet beruházási érték megtérül a fogyasztásból. Minden esetben méretezési számítást kérünk, ennek eredményeként a mérőváltó 50-80%-os tartományban legyen terhelve Sorozatkapocs Méretlen fővezeték elágaztatási Betápláló vezetékek fogadása, elosztása, keresztmetszet váltása történhet a sorozatkapcson keresztül. Mind alumínium mind réz vezető fogadására alkalmas. Kompakt egység, melyből a lehetséges kialakítások rendelkezésre állnak. Érintésvédelmi burkolattal van ellátva (IP20) Vizsgáló-csatlakozó Közvetett csatlakozású mérések esetén kerül alkalmazásra. Modul rendszerűen felépített egység, mely lehetővé teszi a fogyasztásmérő üzem közbeni cseréjét, vizsgálatát. Nagyon fontos, hogy biztosítja az áramváltók szekunder körének rövidzárási lehetőségét, kismegszakítókon keresztül a fogyasztásmérő feszültségkörének védelmét illetve kiegészítő készülék (pl. modem) táplálását Fogyasztásmérő szekrény Védi a benne elhelyezésre kerülő eszközöket a környezeti hatásoktól, biztosítja a felhasználó és az elosztói engedélyes illetékességének szétválasztását ugyanakkor lehetővé teszi a készülékek állapotának szemrevételezését, a fogyasztásmérő kijelzőjének leolvashatóságát. Természetesen fontos a megfelelő zárhatóság, melyet szerkezeti megoldásokkal egymástól független, két szintű zárópecsételhetőséggel elégít ki. Amennyiben elektronikus mérő kerül alkalmazásra tudástól függően léptető nyomógombhoz illetve optikai interfészhez való hozzáférést is biztosítani kell, egy nyitható ajtón keresztül Modem Transzparens GPRS modemet alkalmazunk a távleolvasó központhoz szabványos felületen, protokollal történő kapcsolattal. A modemek rendszerengedélyeztetés után kerülhetnek beszerzésre, amit elsősorban a központtal való tökéletes együttműködés vizsgálata indokol. Ezt az eljárást egy pályázat során nem tudjuk lefolytatni Fogyasztásmérő csere Háztartási kategória A mérőcserét végző szakemberek felé személyi és tárgyi feltételek kerülnek megfogalmazásra, a mérőcsere teljes folyamatát megismerik és minden rájuk háruló feladatot érintő technológiai, munkavédelmi és energiaellenőrzési oktatást kapnak. Csak igazolvánnyal rendelkező személyek végezhetnek mérőcserét. Fontos, hogy érvényes FAM végzettséggel rendelkezni kell! Azonosító: EON Hálózat MK v01 Oldalszám: 7/8

8 Ipari kategória E mérések körében mérőhelyi munkákat speciális ismeretekkel, tapasztalattal és referenciával rendelkezők végezhetnek Vezérlőkészülék csere Az elvárások a háztartási mérőcserét végzőkével azonosak, további információ kerül átadásra a készülék üzembe helyezését illetően illetve a központi vezérlés átalakítására vonatkozóan. 5. Változások követése Verziószám V01 Eredeti kiadás Változtatás Azonosító: EON Hálózat MK v01 Oldalszám: 8/8
