AccuPocket 150/400. / Hálózattól független elektródás kézi hegesztés

Átírás

1 AccuPocket 150/400 / Hálózattól független elektródás kézi hegesztés

2 / 1950 óta fejlesztünk innovatív komplett megoldásokat az ívhegesztéshez és az ellenállásponthegesztéshez. Mint pl. a világszerte első hordozható és kompakt elektródás hegesztőkészüléket, amely beépített lítium-ion akkumulátorokkal működik. A hegesztési és akkumulátortechnológia összekapcsolása lehetővé teszi a felhasználó számára, hogy hálózattól függetlenül, mobilan és teljesen kábelmentesen hegesszen. Nap mint nap teljes energiával dolgozunk víziónkon: az ív DNS-ének dekódolásán. Nem is csoda, hogy a hegesztéstechnika területén világszerte technológiavezetők, Európában pedig piacvezetők vagyunk. Érveink a következők: / A Fronius globális piacvezető a robothegesztés területén. / A Fronius a legújabb ívhegesztési és ellenállás-ponthegesztési technológiákat kínálja. / A Fronius garantálja a hegesztőrendszerek összes komponensének tökéletes összhangját. / A Fronius összehangolt szerviz-, oktatási és támogatási programot kínál. / A Fronius a teljes spektrummal rendelkezik: elektróda, WIG, MIG/MAG, plazma, lézer-hibrid. / A Fronius egyet jelent a maximális termékminőséggel, gazdaságossággal és energiahatékonysággal.

3 Technológiai ugrások a Fronius-nál: / A víziókból sorozatgyártásra alkalmas és gazdaságos innovációkat valósítunk meg, erről vagyunk ismertek a szakmában: 1997 / Az első teljesen digitális hegesztőrendszerek 2013 / AccuPocket az első mobil és kábelmentes hegesztés 1981 / Világszerte az első primer ütemezett MIG/MAG inverteres áramforrások 2005 / CMT az első fémkohászati kötés acél és alumínium között

4 4 / AccuBoost Technology AccuBoost Technology / Az AccuBoost érezhető javulást eredményez a gyújtási tulajdonságok, az ívstabilitás és az ívdinamika terén. / A beépített nagy teljesítményű akkumulátor rövid ideig átlagon felüli zárlati áramokat szolgáltat és megbízhatóan minimalizálja az elektróda letapadását (Y). Az akkumulátor és a hegesztő elektronika tökéletes öszszhangja magas hegesztőfeszültséget és nagy teljesítményt tesz lehetővé. Ez megakadályozza a kellemetlen ívmegszakadást (X). Jellemzők: HotStart / Tökéletes ívgyújtási tulajdonságok cellulóz és rutilos elektródák esetén is. Feszültség [V] Y AccuBoost Technology jelleggörbe Rezonancia inverter jelleggörbe Hagyományos inverter jelleggörbe X Áram [A] SoftStart / A SoftStart következtében stabil ív bázikus elektródákhoz, amelyek alacsony hegesztőáramnál gyújtanak. A dinamika fokozatmentesen állítható / Fokozatmentes dinamikaszabályozás annak érdekében, hogy az áramerősség rövid ideig tartó növelésével a hegesztési fémfürdő megdermedése, valamint az ív hosszabb zárlata megakadályozható legyen. / Az AccuPocket-tel megnövekedett a teljesítménytartomány a hagyományos inverteres technológiához képest / Az AccuPocket 3,25 mm átmérőig minden elektródafajtát hegeszt (rutilos, bázikus, cellulóz bevonatú és különleges elektródák). Alapanyagként acél, erősen ötvözött acélok, valamint alumínium alkalmasak. Ez a rugalmas alkalmazhatóság minden szakterületen keresetté teszi a AccuPocket-et. A teljesen feltöltött akkumulátor max. 6 darab 3,25 mm-es, ill. max. 18 darab 2,5 mm-es elektródához elegendő. Kiegészítő WIG-funkciók: TAC / Gyors és egyszerű összetűzés pulzáló ívvel, egy műveletben TIG Comfort Stop / A hegesztőpisztoly definiált mozgása automatikusan csökkenti a hegesztőáramot. Ez megakadályozza a kellemetlen ívmegszakadást a hegesztés végén.

5 AccuBoost Technology / 5 Hegesztőáram / A SoftStart következtében stabil ív bázikus elektródákhoz, amelyek alacsony hegesztőáramnál gyújtanak. Hegesztőáram / TIG Comfort Stop: A hegesztőpisztoly munkadarabhoz viszonyított definiált távolságú mozgása következtében automatikusan csökken a hegesztőáram.

6 6 / Határtalan mobilitás Határtalan mobilitás a hegesztés során / Javító hegesztések magashegységben, szerelési megbízások a szabadban, vagy hegesztési munkák exponált helyeken. Az ilyen megbízások eddig költség- és időigényes előkészítő munkálatokkal jártak. Nincs szükség hosszú hálózati kábelekre vagy nagy, nehéz 8 kva-es generátorokra. Az AccuPocket a mobil hegesztés új, eddig ismeretlen korszakának hírnöke.

7 Határtalan mobilitás / mm 435 mm 160 mm / Nincs szükség hálózati csatlakozásra. A hegesztési feladatok max. 6 darab 3,25 mm-es, ill. max. 18 darab 2,5 mm-es elektródáig önellátó módon elvégezhetők. Nagyobb terjedelmű hegesztési alkalmazásokhoz egy kicsi, kompakt 2 kva-es generátor elegendő. Mindez a hegesztési teljesítmény vagy az ívminőség korlátozása nélkül. Éppen ellenkezőleg, az AccuBoost technológiának köszönhetően az AccuPocket rendkívül megbízhatóan hegeszt és a tökéletes gyújtási és hegesztési tulajdonságok érdekében kihasználja a beépített teljesítménytartalékot. A minimális méretű, csekély tömegű és robusztus felépítésű, modern és funkcionális kialakításnak köszönhetően az AccuPocket minden építkezésen tökéletes munkaeszköz. / Kicsi, könnyű és hordozható 11 kg (akkumulátorral együtt) / Robusztus felépítés a maximális üzembiztonság érdekében / Kompakt rendszer nincs külön akkumulátor / A beépített porszűrő megbízhatóan véd a szennyeződéstől / Ergonomikus kialakítású fogantyú a kiváló mobil kezelés érdekében / Műanyag talpak él- és csúszásvédelemmel

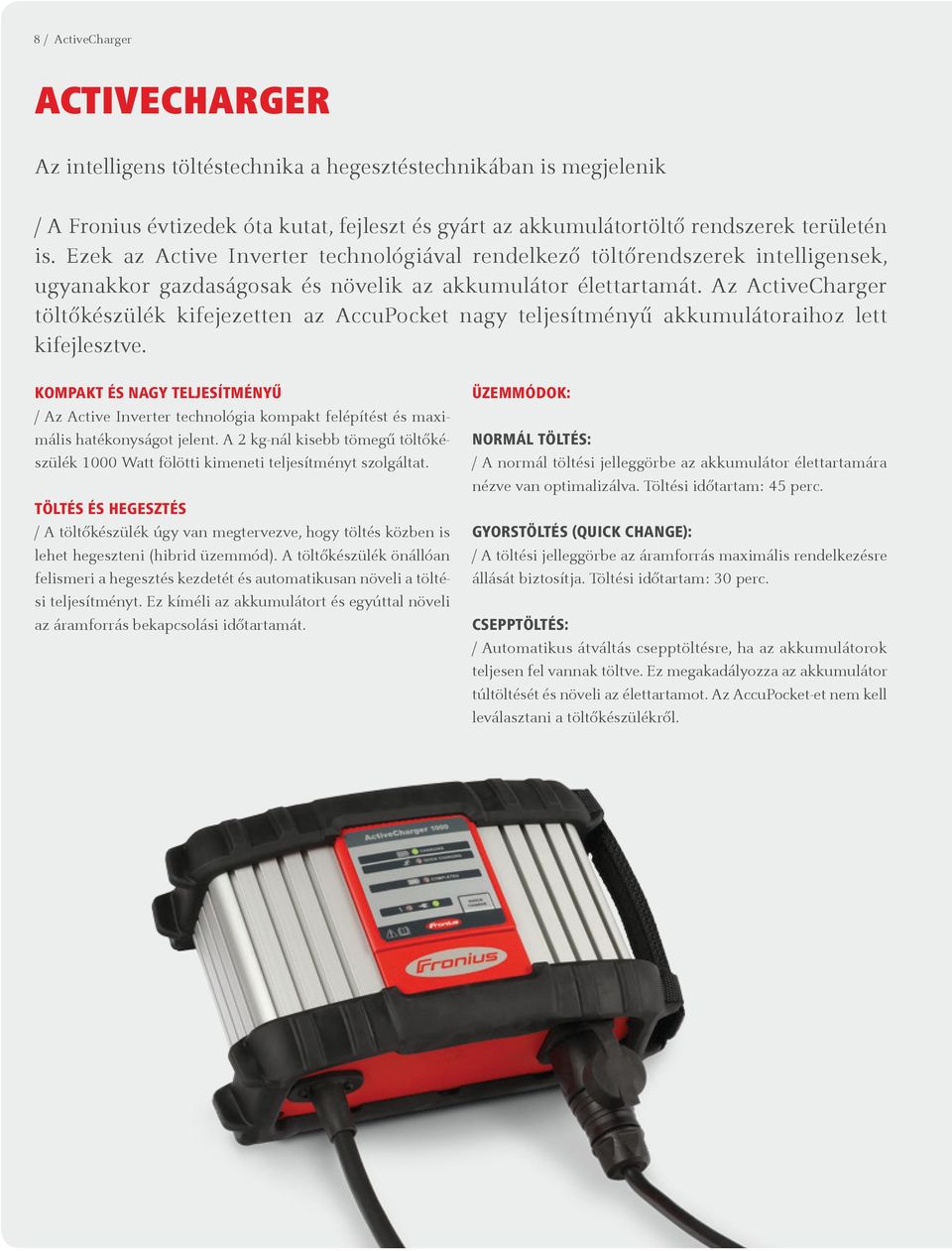

8 8 / ActiveCharger ActiveCharger Az intelligens töltéstechnika a hegesztéstechnikában is megjelenik / A Fronius évtizedek óta kutat, fejleszt és gyárt az akkumulátortöltő rendszerek területén is. Ezek az Active Inverter technológiával rendelkező töltőrendszerek intelligensek, ugyanakkor gazdaságosak és növelik az akkumulátor élettartamát. Az ActiveCharger töltőkészülék kifejezetten az AccuPocket nagy teljesítményű akkumulátoraihoz lett kifejlesztve. Kompakt és nagy teljesítményű / Az Active Inverter technológia kompakt felépítést és maximális hatékonyságot jelent. A 2 kg-nál kisebb tömegű töltőkészülék 1000 Watt fölötti kimeneti teljesítményt szolgáltat. Töltés és hegesztés / A töltőkészülék úgy van megtervezve, hogy töltés közben is lehet hegeszteni (hibrid üzemmód). A töltőkészülék önállóan felismeri a hegesztés kezdetét és automatikusan növeli a töltési teljesítményt. Ez kíméli az akkumulátort és egyúttal növeli az áramforrás bekapcsolási időtartamát. Üzemmódok: Normál töltés: / A normál töltési jelleggörbe az akkumulátor élettartamára nézve van optimalizálva. Töltési időtartam: 45 perc. Gyorstöltés (Quick Change): / A töltési jelleggörbe az áramforrás maximális rendelkezésre állását biztosítja. Töltési időtartam: 30 perc. Csepptöltés: / Automatikus átváltás csepptöltésre, ha az akkumulátorok teljesen fel vannak töltve. Ez megakadályozza az akkumulátor túltöltését és növeli az élettartamot. Az AccuPocket-et nem kell leválasztani a töltőkészülékről.

9 Lítium-ion akkumulátorok / 9 Lítium-ion akkumulátorok A biztonságos nagy teljesítményű akkumulátor a hegesztéstechnikában is megjelenik LiFePO 4 akkumulátorok / Az alkalmazott akkumulátor egy nagy teljesítményű, vasfoszfát (LiFePO 4 ) alapú, kb. 400 Wh kapacitású lítium-ion akkumulátor. Ez 17 perc hegesztési idő alatt 160 cm WIG hegesztési varrathossznak (130 A, a-méret 2 mm), vagy 18 db 2,5 mm-es elektródának felel meg. / A LiFePO 4 akkumulátorokból álló legújabb akkugeneráció kicsi, könnyű és mégis rendkívül teljesítőképes. A szigorú biztonsági szabványok betartásával működő akkumulátorcellák különösen a nagy teljesítményű alkalmazásoknál meggyőzőek. A LiFePO 4 akkumulátorok különösen az alábbiakkal tűnnek ki: / Nagyfokú saját biztonság / Nincs memóriaeffektus / Hosszú élettartam / Csekély önkisülés Biztonsági jellemzők / Az összes akkumulátorcella feszültségfelügyelete / Cellakiegyenlítés a töltési folyamat alatt / A töltési folyamat felügyelete / Zárlatbiztosság / Túltöltés elleni védelem / Mélykisülés és túlmelegedés elleni védelem Akkucsomag műszaki adatai / Névleges feszültség: 52,8 V: biztonsági kisfeszültségnek minősül (SELV, Safety Extra Low Voltage) az IEC szerint / Névleges kapacitás: 7,5 Ah / Névleges energia: 396 Wh / Tömeg: 4,5 kg BMS-Board Battery Management System / Felügyeli az összes cella egyenletes feltöltését és kisütését / Biztosítja az összes akkumulátorcella egyenletes feszültségét és hőmérsékletét / Biztonsági lekapcsolás Fixen beszerelt akkumulátor csomag / Nagyfokú robusztusság mobil alkalmazáshoz / Fix szerelés nagy hegesztőáramok tökéletes átviteléhez, szabadon lévő akkumulátorcsatlakozások nincsenek / Optimális hűtési koncepció kiegészítő ventilátorokkal a hosszabb élettartam érdekében / Akkumulátorcsere: könnyű szervizelhetőség, gyors akkumulátorcsere szakképzett személyzet által

10 10 / Rendszer Robusztus kialakítású töltőkészülék A kemény gyakorlati követelményeknek való megfelelés érdekében a töltőkészülék IP43S védettségűre lett tervezve. Ezenkívül a készülék élei gumírozással vannak védve. A csatlakozók a szennyeződéstől való védelem érdekében lefedhetők. Csekély áramfelvétel, csekély hálózatterhelés A hálózatra csatlakoztatott készülékekhez képest a hálózat lényegesen kisebb terhelést kap. Még 120 V-os hálózat esetén is lehetséges a teljes 150 A-es kimeneti teljesítmény. Ezáltal a biztosító kioldása már a múlté. Az akkumulátor kiegyenlíti az ingadozó hálózati feszültséget, valamint a nagyon hosszú tápvezetékek okozta feszültségeséseket. Így az ív mindig stabil. Generátorhoz alkalmas A csekély áramfelvétel miatt a hálózatra csatlakoztatott készülékekhez szükségesnél lényegesen kisebb generátor is használható (2 kva). Akkumulátor élettartam Optimális akkumulátor élettartam az alábbiaknak köszönhetően: / Cellakiegyenlítés a töltési folyamat alatt / Túltöltés és mélykisülés elleni védelem / Túlmelegedés és túlhűlés elleni védelem / Aktív akkumulátorhűtés / Optimális töltési jelleggörbék

11 Rendszer / 11 Funkcionális kialakítás Egyszerű kezelés / Egyszerű kezelés 1 kezelőgombbal / Az összes paraméter fokozatmentesen állítható / A feltöltöttségi szint közvetlenül a készüléken jelenik meg A készülék fejlesztése során különösen a funkcionális kialakításra ügyeltünk. / Szállító fogantyú és heveder / Felcsévélhető hegesztőkábel / Szerszám nélküli szűrőrács tisztítás TIG opció A TIG AccuPocket speciális WIG-funkciói / Támogatja a hegesztőpisztoly Up/Down szabályozását / Beépített gáz-mágnesszelep / TAC funkció / TIG Comfort Stop / Kiegészítő hegesztőégő-csatlakozó Robusztus kialakítású áramforrás Kiváló hegesztési tulajdonságok az AccuBoost technológiának köszönhetően Mindig kiváló hegesztési tulajdonságok az akkumulátor töltöttségi állapotától és a hálózati kábeltől függetlenül. / Fixen beépített akkumulátor / Csökkentett felhasználói interfész / Megemelt talpak a víz behatolásának elkerülése érdekében / Műanyag- és fémház kombinációja a maximális robusztusság érdekében

12 / / / / 12 / Alkalmazás / Akkumulátoros üzemmód Speciálisan közvetlen hálózati hozzáférés nélküli, nehezen megközelíthető területen végzett javító hegesztésekhez. A hegesztési energia kizárólag az akkumulátorból származik. Egy akkufeltöltéssel akár 18 elektróda (2,5 mm) felhasználása lehetséges. Folyamatos töltöttségi szint kijelzés a készüléken. A hiányzó hálózati kábelnek köszönhetően a készülék kiválóan alkalmas elektromosan veszélyeztetett területeken történő hegesztéshez. Pl.: kazánhegesztés, tartálygyártás, hajógyártás,... / / / / / Alkalmazás / Generátoros üzemmód 2 KVA / / A csekély áramfelvétel miatt a hálózatra csatlakoztatott készülékekhez szükségesnél lényegesen kisebb generátor használható (2 kva). Ez beruházási költséget takarít meg és rendkívüli módon megkönnyíti a mobil alkalmazási lehetőségeket. Az AccuPocket esetében a 8 kva-nél nagyobb és nehezebb generátorok alkalmazása már a múlté.

13 Alkalmazás / 13 / / Hibrid üzemmód / A hibrid üzemmód egyidejű töltést és hegesztést tesz lehetővé. Az akkumulátor beépített teljesítménytartaléka a hálózati feszültség ingadozása esetén is állandó ívet garantál és túlfeszültségnél megakadályozza hálózati biztosító kioldását. Még 120 V-os hálózat esetén is lehetséges a teljes 150 A-es kimeneti teljesítmény. / / 230 V 120 V 100 V

14 14 / Biztonság Biztonság Bőven a szabvány által megengedett értéken belül A biztonságos készülék-koncepciónak köszönhetően az Accu- Pocket az EN szabvány által megengedett 113 V DC maximális csúcsérték alatt van. A biztonságnak különösen a kazán- és tartálygyártásban dolgozók számára van nagy jelentősége. Ezek az alkalmazások ugyanis a fokozott elektromos veszélyeztetettség kategóriájába tartoznak. Akkumulátoros üzemmódban az AccuPocket az elektromosan veszélyeztetett területre vihető és ott alkalmazható. Az előnyök kézenfekvőek: / Csökkentett elektromos veszélyeztetettség a felhasználóra nézve (csúcsérték < 113 V DC) / Nincsenek drága és nehéz autotranszformátor-rendszerek (a tisztán akkumulátoros üzemmódra érvényes) / Elmaradnak a járulékos veszélyforrások (pl. hálózati kábel és összekötő kábel a külső akkumulátorhoz) / Nincs szükség hosszú hálózati kábelek fektetésére Szükség esetén az üresjárati feszültség egyénileg csökkenthető.

15 AccuPocket Set / AccuCare / Műszaki adatok / 15 ACCUPOCKET SET Minden kompakt módon egyesítve. ACCUCare Az AccuPocket gondűző csomagja A kofferes készlet az AccuPocket rendszer összes komponensét kompakt módon egyesítve tartalmazza. A koffer szállítógörgőkkel van felszerelve, így bárhová elvihető. Ezen túlmenően a készlet hegesztőkesztyűt, salakkalapácsot és az elektródás vagy WIG-hegesztéshez szükséges rendszerelemeket tartalmazza. Az AccuCare-ral a Fronius 5 éves gondűző csomagot kínál az AccuPocket-hez. Már a rendszer megvásárlásakor döntsön az AccuCare mellett. Egy 5 éves periodikus átalánnyal teljes biztonságot kap a teljes időre 5 év garanciát a teljes rendszerre és egy garantáltan működő akkumulátort. / 5 év teljes garancia a teljes rendszerre. / Díjmentes akkumulátorcsere 70% alatti maradék kapacitás esetén. / Szakszerű javítás a Fronius szakemberei által. / Az akkumulátorcsere során kiszerelt akkumulátort a Fronius visszaveszi. Műszaki adatok AccuPocket Akkumulátor névleges feszültsége 52,8 V Normál töltés töltőárama 10 A Gyorstöltés töltőárama 18 A Akkumulátor kapacitása 396 Wh Akkumulátor típusa Li-ion Hegesztőáram tartomány Elektróda DC A WIG DC A Hegesztőáram rúdelektródás hegesztéses hibrid üzemmódban 40 C (104 F) 18% ED 140 A 40 C (104 F) 25% ED 100 A 40 C (104 F) 100% ED 40 A Hegesztőáram rúdelektródás WIG hegesztéses hibrid üzemmódban 40 C (104 F) 25% ED 150 A 40 C (104 F) 50% ED 100 A 40 C (104 F) 100% ED 65 A Üresjárati feszültség 90 V Csökkentett üresjárati feszültség 15 V Védettség IP 23 Hűtési mód AF Vizsgálati jel CE, S Méretek (h sz ma) 435 x 160 x 310 mm Active Charger 1000/ / /120 Hálózati feszültség ~ 230 V AC, ±15% ~ 120 V AC, ±5% Hálózati frekvencia 50 / 60 Hz Hálózati áram max. 9,5 A eff. max. 16 A eff. Hálózati biztosítás max. 16 A max. 20 A Hatásfok max. 95% max. 93,5% Hatásos teljesítmény max W Teljesítményfelvétel (készenléti) max. 2,4 W max. 1,7 W Érintésvédelmi osztály I (védővezetővel) Max. megengedett hálózati impedancia a nyilvános nincs hálózat interfészén(pcc) EMC zavarkibocsátási osztály A Vizsgálati jel Kimeneti feszültségtartomány Kimeneti áram CE V DC max. 18 A DC Kimeneti teljesítmény max W max W Hűtés Méretek (h x sz x ma) Tömeg (kábel nélkül) Védettség Túlfeszültségi kategória A készülék csak földelt csillagpontú hálózatokban üzemeltethető. Hőáramlás és ventilátor 270 x 168 x 100 mm kb. 2 kg IP43S II
