/2014 hu. A zsaluzás szakértői. Munkaállvány modul. Alkalmazói információ. Felépítési és alkalmazási útmutató

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "999807819-02/2014 hu. A zsaluzás szakértői. Munkaállvány modul. Alkalmazói információ. Felépítési és alkalmazási útmutató"

Átírás

1 hu A zsaluzás szakértői. Munkaállvány modul Alkalmazói információ Felépítési és alkalmazási útmutató

2 Tartalomjegyzék Alkalmazói információ Munkaállvány modul 3 Áttekintés 5 Megfelelőségi nyilatkozat 6 Tudnivalók 6 Figyelmeztetések 7 Állványépítésre vonatkozó általános tudnivalók / biztonsági szempontok / védőintézkedések 8 Vizsgálat és dokumentáció 9 Zuhanás elleni biztonsági intézkedések 9 Kötözőpontok "Zuhanás elleni személyi védőfelszerelésekhez" 10 Modul lábdeszka 10 Modul járópalló biztosító 11 Modul járópalló heveder 11 Modul konzolok 12 Alapok 13 Felépítési változatok 14 Szerelőállvány Lépcsőtornyok Szállítható munkaállvány 57 Termékáttekintő 60 Műszaki részletek A jelen felépítési és alkalmazási útmutatóban leírtak csak tájékoztató jellegűek. A cikkszámokban és a cikkmegnevezésekben esetlegesen előforduló nyomdai hibákért nem vállalunk felelősséget. Minden méret- és súlyérték csak irányérték. Fenntartjuk a változtatások jogát. Minden jog a kiadóé. Utánnyomás kivonatosan is csak a kiadó írásos belegyezésével engedélyezett. A jelen felépítési és alkalmazási útmutató kiadásával a megelőző kiadás érvényét veszti. Felépítési és alkalmazási útmutató, munkaállvány modul, ALFIX gyártmány únor állapot 2

3 Alkalmazói információ Munkaállvány modul Áttekintés Áttekintés A munkaállvány modul magja az ALFIX gyártású modulcsomó. A jól bevált ékzáras elv gondoskodik az alak- és erőzáró kapcsolatokról, amelyek egyre inkább kiváltják a hagyományos állványozásban használt időigényes csavarkötéseket. Az ALFIX modulcsomó 50 cm-es távolságban helyezhető el, nyolc csatlakozója van, így minden irányban illeszthető. Az 50 cm-enként elhelyezett csomók segítségével gyakorlatilag tetszőleges pallószintek alakíthatók ki. A csomókötések terhelhetőségét és merevségeit a Z engedélyező okmány tartalmazza. Ezen túlmenően az állványrendszer hivatalos vegyes használati engedéllyel is rendelkezik (Z ). A "Munkaállvány modul" moduláris állványrendszer bonyolult ipari épületekben egyszerű homlokzaton, valamint drága alátámasztó konstrukcióként is alkalmazható. Aí alaposan átgondolt technika és a rendszer egyszerű kezelhetősége a legkülönbözőbb állványszerkezetek gyors, kedvező árú és sokoldalú megvalósíthatóságát teszi lehetővé. A rendszer nagyon jól illeszthető bonyolult alaprajzokhoz és a felállványozandó épület különböző magasságaihoz. Modultárcsa Ékzáras kapcsolat Acél lyuktárcsa négy kis nyílással a hevederek derékszögű elrendezéséhez és négy nagy nyílással olyan átlós rudakhoz vagy hevederekhez, amelyek így 90 -nál nagyobb, ill. kisebb szögben rendezhetők el. A csomók terhelhetőségéről további részletek a 60. oldalon találhatók. 3

4 Áttekintés Alkalmazói információ Munkaállvány modul Modul járópalló heveder 1,40m 2 Modul láborsó biztosító 3 Modul alaprúd 4 Modul vízszintes heveder 5 Modul állvány szerelő palló búvónyílással 6 Modul heveder-rúd csatlakozó 7 Modul lábdeszka 8 Modul láborsó 9 Modul indító elem 10 Modul állvány szerelő palló 11 Modul átlós merevítő rúd 12 Modul konzolmerevítő 13 Modul láborsó anya 4

5 Alkalmazói információ Munkaállvány modul Megfelelőségi nyilatkozat Megfelelőségi nyilatkozat A jelen dokumentumban leírt és a "DOKA" márkanévvel összekapcsolt "Munkaállvány modul" az ALFIX GmbH terméke, és "ALFIX Modul Plus II" rendszerként a DIBt Z engedélyszám alatt építésfelügyeletileg engedélyezett. A következő táblázat szembeállítja egymással a megfelelő alkatrészeket, és bemutatja az eltérően jelölt és különböző cikkszámú alkatrészek megfelelőségét. Cikkszám Cikk megnevezése Cikkszám Cikk megnevezése Modul alaprúd 1,00 m Függőleges alaprúd 1,00 m Modul alaprúd 2,00 m Függőleges alaprúd 2,00 m Modul alaprúd 3,00 m Függőleges alaprúd 3,00 m Modul indító elem Függőleges indító elem Modul heveder-rúd csatlakozó Csőkötő U-hevederhez 0,40 m Modul láborsó 60 cm Menetes talplemez 0,60 m Modul láborsó biztosító Biztosító menetes talplemezhez 0,65 m Modul láborsó anya Orsóanya menetes talphoz Modul vízszintes heveder 0,39 m Csőheveder 0,39 m Modul vízszintes heveder 0,73 m Csőheveder 0,73 m Modul vízszintes heveder 1,40 m Csőheveder 1,40 m Modul vízszintes heveder 2,07 m Csőheveder 2,07 m Modul vízszintes heveder 3,07 m Csőheveder 3,07 m Modul járópalló heveder 0,73 m U-keresztheveder 0,73 m Modul járópalló heveder 1,40 m U-keresztheveder megerősített 1,40 m Modul járópalló biztosító 0,73 m Járópalló biztosító 0,73 m Modul járópalló biztosító 1,40 m Járópalló biztosító 1,40 m Modul állvány szerelő palló 32/73 cm Acélpadló 0,73 x 0,32 m Modul állvány szerelő palló 32/207 cm Acélpadló 2,07 x 0,32 m Modul állvány szerelő palló 32/307 cm Acélpadló 3,07 x 0,32 m Modul állvány szerelő palló 60/207 cm búvónyílással Belső búvónyílás vezetékkel 2,07 x 0,60 m Modul állvány szerelő palló 60/307 cm búvónyílással Belső búvónyílás vezetékkel 3,07 x 0,60 m Modul átlós merevítő rúd 200/140 cm V-átló 1,40 x 2,00 m mezőhöz Modul átlós merevítő rúd 200/207 cm V-átló 2,07 x 2,00 m mezőhöz Modul átlós merevítő rúd 200/307 cm V-átló 3,07 x 2,00 m mezőhöz Modul konzol 0,73 m Modul konzol 0,73 m Modul konzol 0,39 m Modul konzol 0,39 m Modul konzolmerevítő 2,05 m Modul konzolmerevítő 2,05 m Modul lábdeszka 0,39 m DO Modul lábdeszka fából 0,39 x 0,15 m Modul lábdeszka 0,73 m DO Modul lábdeszka fából 0,73 x 0,15 m Modul lábdeszka 2,07 m DO Modul lábdeszka fából 2,07 x 0,15 m Modul lábdeszka 3,07 m DO Modul lábdeszka fából 3,07 x 0,15 m Modul alu lépcsőkar 3,07 m ALBLITZ lépcső alumíniumból Modul belső korlát Belső korlát alumínium lépcsőhöz Modul külső korlát 3,07 m Lépcsőkorlát, kettős Modul pihenő korlát ALBLITZ pihenő korlát lépcsőtoronyhoz Modul korláttartó Modul lépcsőkorlát-tartó Modul szerelőpalló 1,40 m Modul acélpadló RE 1,40 m Modul szerelőkorlát rúd 2,00 m Előremenő korláttámasz Modul szerelőkorlát 3,07 m Előremenő teleszkópos korlát acél/alumínium Modul gördítőkerék 10 kn ALFIX állványgörgő Modul csősapka D48 mm Takarósapka állványcsövekhez Modul univerzális súly 10 kg Univerzális súly (10 kg) Súlytartó fél csatolóval Súlytartó fél csatolóval univerzális súlyhoz Modul fellépő hágcsó 0,50 m Fellépő hágcsó 0,50 m Plus II 5

6 Tudnivalók Alkalmazói információ Munkaállvány modul Tudnivalók Figyelmeztetések Vegye figyelembe a használati útmutatót Csak az állvány gyártójával végeztessen változtatásokat az állványzaton Tartsa zárva a pallók búvónyílásainak fedelét Ne tároljon anyagokat a tartóállványokon és a védőtetőkön Egyidejűleg nem lehetnek egymás felett munkahelyek Illetékteleneknek tilos az állványzaton tartózkodni! 30 cm Ne terhelje túl a szerelő pallókat Ügyeljen az állványzat és az épület közötti lezuhanás veszélyére Fel- és lejáráshoz csak a meglévő létrákat vagy lépcsőket használja Anyagok tárolásakor hagyjon elengedően széles átjárást a pallón Ne ugorjon rá az állványzat pallóira Kimélyítésekkel ne veszélyeztesse az állványzat stabilitását 6

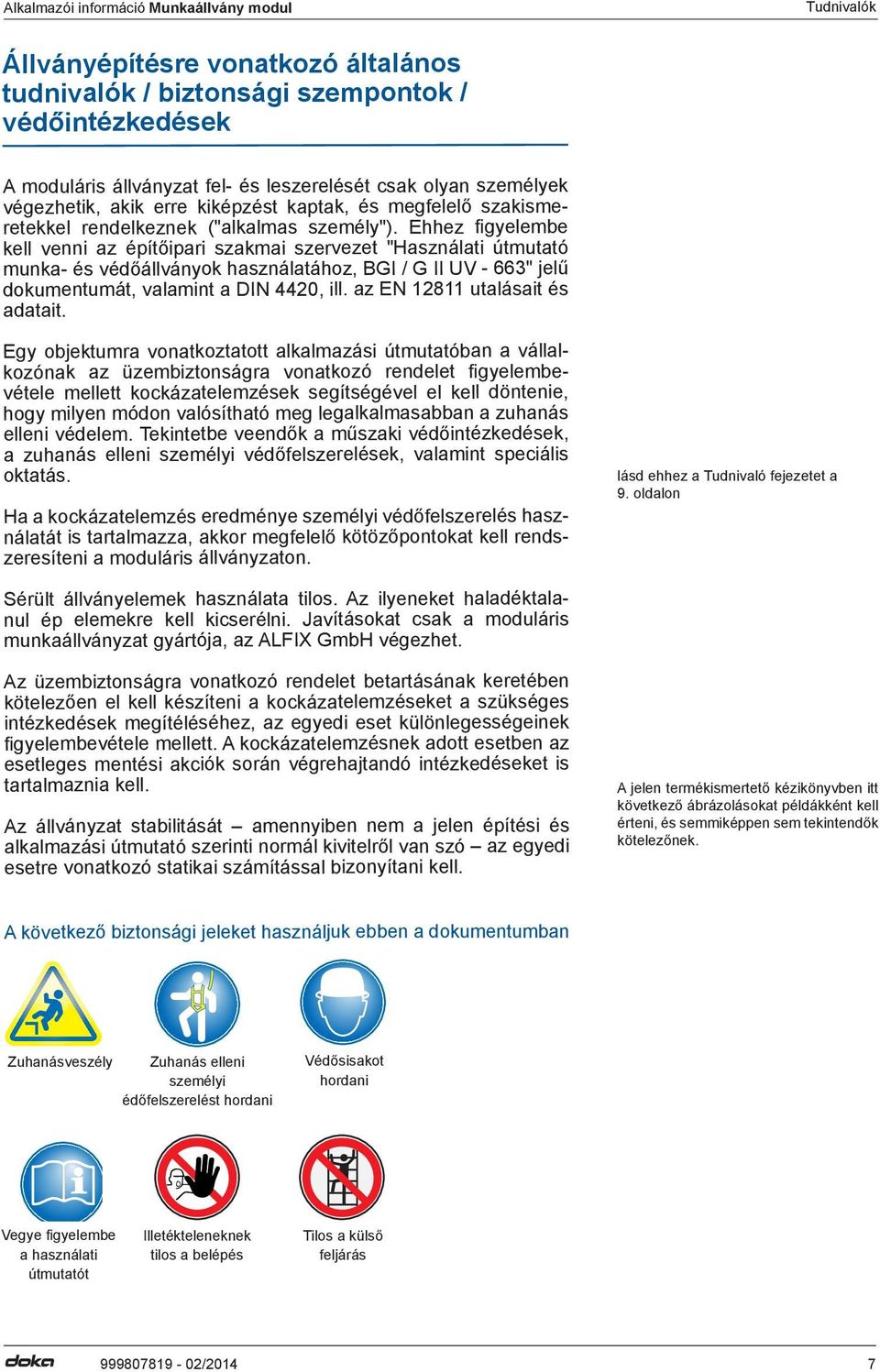

7 Alkalmazói információ Munkaállvány modul Tudnivalók Állványépítésre vonatkozó általános tudnivalók / biztonsági szempontok / védőintézkedések A moduláris állványzat fel- és leszerelését csak olyan személyek végezhetik, akik erre kiképzést kaptak, és megfelelő szakismeretekkel rendelkeznek ("alkalmas személy"). Ehhez figyelembe kell venni az építőipari szakmai szervezet "Használati útmutató munka- és védőállványok használatához, BGI / G II UV - 663" jelű dokumentumát, valamint a DIN 4420, ill. az EN utalásait és adatait. Egy objektumra vonatkoztatott alkalmazási útmutatóban a vállalkozónak az üzembiztonságra vonatkozó rendelet figyelembevétele mellett kockázatelemzések segítségével el kell döntenie, hogy milyen módon valósítható meg legalkalmasabban a zuhanás elleni védelem. Tekintetbe veendők a műszaki védőintézkedések, a zuhanás elleni személyi védőfelszerelések, valamint speciális oktatás. Ha a kockázatelemzés eredménye személyi védőfelszerelés használatát is tartalmazza, akkor megfelelő kötözőpontokat kell rendszeresíteni a moduláris állványzaton. lásd ehhez a Tudnivaló fejezetet a 9. oldalon Sérült állványelemek használata tilos. Az ilyeneket haladéktalanul ép elemekre kell kicserélni. Javításokat csak a moduláris munkaállványzat gyártója, az ALFIX GmbH végezhet. Az üzembiztonságra vonatkozó rendelet betartásának keretében kötelezően el kell készíteni a kockázatelemzéseket a szükséges intézkedések megítéléséhez, az egyedi eset különlegességeinek figyelembevétele mellett. A kockázatelemzésnek adott esetben az esetleges mentési akciók során végrehajtandó intézkedéseket is tartalmaznia kell. Az állványzat stabilitását amennyiben nem a jelen építési és alkalmazási útmutató szerinti normál kivitelről van szó az egyedi esetre vonatkozó statikai számítással bizonyítani kell. A jelen termékismertető kézikönyvben itt következő ábrázolásokat példákként kell érteni, és semmiképpen sem tekintendők kötelezőnek. A következő biztonsági jeleket használjuk ebben a dokumentumban Zuhanásveszély Zuhanás elleni személyi édőfelszerelést hordani Védősisakot hordani Vegye figyelembe a használati útmutatót Illetékteleneknek tilos a belépés Tilos a külső feljárás 7

8 Tudnivalók FIGYELEM! Az állványokat csak erre felhatalmazott személy felügyelete alatt, alkalmas szakemberekkel szabad fel-, le- és átszereltetni. Vizsgálat és dokumentáció Alkalmazói információ Munkaállvány modul A munkaállvány-modult csak az állványzat gyártója általi átadást követően szabad használni. Az állványzat gyártójának a fel-, leés átszerelési fázis alatt gondoskodnia kell arról, hogy a bejáratoknál jól láthatóan el legyenek helyezve az "Illetékteleneknek tilos a belépés" figyelmeztető jelek. A szerelési munkálatok befejezése után az állványzat gyártójának kötelezően el kell készítenie egy írásos jegyzőkönyvet, amely az állványzat jelöléseinek az alapját képezi, és amelyet egy "Zárva az állvány" feliratú, átlátszó táskába kell helyezni, és amely az állványzat használatának engedélyét dokumentálja. A jegyzőkönyvnek továbbá tartalmaznia kell az állványzat tervezett rendeltetés szerinti konfigurációját. Az állványzat használójának figyelmét fel kell hívni a nem rendeltetésszerű használatból származó veszélyekre. Az üzemelési idő alatt az állványzaton vagy akár csak egy részén bekövetkező bármilyen változásról azonnal értesíteni kell az állványzat gyártóját, és az állványzatot a gyártója által megnevezett személlyel rendkívüli vizsgálat keretében meg kell vizsgáltatni. Vizsgálati jegyzőkönyv szerelőállványokhoz és lépcső tornyokhoz (az üzembiztonsági rendelet 10. és 11. szerint) Állvány száma Megbízó: Dátum: Állvány gyártója: Építkezés: Állvány fajtája: munkaállvány lépcső torony Állvány osztálya: Terhelési osztály Szélességi osztály: W06 W09, Állvány részei szemmel láthatóan sértetlenek Stabilitás: felállítási felület szemrevételezéses vizsgálata Építési alap: (A terhelhetőség igazolása a megbízó dolga.) Rendszervizsgálat: * orsókihúzás (max. 50 cm) * hosszanti heveder lábponti magasságban *merevítések * feljárók/létrák * horgonyozás/alátámasztás FIGYELEM: Szélterhelések burkolásnál (hálók és hasonlók) nem megengedettek * Görgők csapszegek * Ékkötések szemrevételezéses vizsgálata * Rendszerpallók * Oldalvédelem * Lépcső k * Konzolok * Staxo 40 biztosító * * beikszelve = megvizsgálva és rendben Vizsgálat befejeződött és a jelölés felhelyezve Vizsgálat dátuma: Egyenletesen elosztott terhelés max. 2,00 kn/m 2 (200 kg/m 2 ) Állvány gyártója (adott esetben cégbélyegz ő): Méret (szxm): Megjegyzés: Dátum: Aláírás - állvány gyártója: Megbízó: Az állványzaton csak az állvány gyártójának szabad változtatásokat végezni! Az építtet ő általi változtatások esetén megszűnik a garancia! 8

9 Alkalmazói információ Munkaállvány modul Tudnivalók Zuhanás elleni biztonsági intézkedések Az állványos végzendő fel-, le- és átszerelési munkák során személyi védőfelszerelés hordására, előrefutó korlátra vagy a kettő kombinációjára lehet szükség. Csak az európai szabványoknak, ill. a szakmai szervezetek előírásainak megfelelő felszereléseket szabad használni. A védőfelszerelést szakértővel évente kötelezően ellenőriztetni kell. FIGYELEM! Zuhanás elleni védőintézkedésekre nincs szükség, ha a munkaterületek 0,30 m-re vannak más teherbíró vagy elegendően nagy felületektől. Személyi védőfelszerelés alkalmazásakor a következő minimális magasságokat kell figyelembe venni: összekötő eszközök felkötözése fej felett: 5,25 m (pl. csatolótárcsa a következő szint pallójának magasságában) 1 m-es korlátmagasság a palló felett Ha a magasság kisebb a kötözési pontok és a talaj közötti távolságnál, akkor fennáll a talajra zuhanás veszélye. Fej feletti kötözésnél kiegészítésként magassági biztosító készülékeket is lehet használni. Különböző esetekben ez előrefutó korlátokkal kombinálva is ésszerű lehet. 1 Kötözési pontok "Zuhanás elleni személyi védőfelszerelésekhez" Ha személyi védőfelszerelést hordva kell munkát végezni, akkor a következő kötözési pontok használhatók: 2 1 Modul vízszintes heveder 1 m-rel a pallószint felett 2 Modul alaprúd 1 m-rel a pallószint felett 3 Csatolás a csatolótárcsába 1 m-rel a pallószint felett 3 FIGYELEM! Kötözőeszközként DIN EN 362 szerinti, 50 mm nyílású karabiner kampókat kell használni. Első fellépés az állványzatra: A karabiner kampót az állvány külső oldalán lévő külső alaprúdjának csatolótárcsájába kell kötözni pallómagasságban. Ehhez a létrán állva felülről a karabinert a csatolótárcsa külső oldalához kell kötni. A további szerelési munkákhoz a fent nevezett kötözési pontokat szabad használni, beleértve a szabadon álló függőleges alaprudakon lévőket is, ha az állványillesztés a pallóhíd alatt van, vagy ha a függőleges alaprúd hosszanti és kereszthevederekkel a többi függőleges alaprúddal össze van kötve. A személyi védőfelszerelésekkel kapcsolatos további tudnivalókat lást a BGI 5101, BGI 663 előírásainál. Személyi védőfelszerelés az EN 354 / 355 / 361 / 363 szerint. A heveder és a karabiner közötti összekötő eszköznek éles szélekhez alkalmasnak kell lennie. 9

10 Tudnivalók Alkalmazói információ Munkaállvány modul Modul lábdeszka A modul lábdeszka az állványszinteken lévő szükséges három részes oldalvédelem eleme. A lábdeszkához tartoznak még a modul vízszintes hevederek a külső alaprúdon 0,50 m és 1,00 m magasságban a palló felett. A modul lábdeszkáknak speciális vasalatuk van, ami lehetővé teszi, hogy mind U-függesztésű rendszerpallóknál, mind csőfüggesztésű pallóknál alkalmazhatók legyenek. Ehhez a modul lábdeszkát csak el kell forgatni a saját tengelye körül. Modul lábdeszka csőfüggesztéssel Modul lábdeszka rendszerfüggesztéssel A modul lábdeszkák hasított vasalatokkal vannak bevonva. Ezeket hosszirányban a modul járópalló hevederek ékei, keresztirányban pedig a modul vízszintes hevederek ékei mögé kell beszúrni. A sarkoknál a modul lábdeszkák a lábdeszk vasalatok hasítékaiban kereszteződhetnek. Lábdeszka-elrendezés a sarkokon Modul járópalló biztosító A modul járópalló biztosítót a járópallók beépítése után kell felszerelni. A kioldódás elleni védelem a T-alakú csapok beugrásig történő elforgatásával biztosítható. Járópalló biztosítása T-alakú csappal 10

11 Alkalmazói információ Munkaállvány modul Tudnivalók Modul járópalló heveder A rendszerpallók tartására szolgáló modul járópalló hevederek különböző hosszakban állnak rendelkezésre. 1,40 m Pallók 4 x 0,32 m 0,73 m Alkalmazási példa, modul járópalló heveder 1,40 m: 4 x 0,32 m pallók Megjegyzés: 2 darab 0,32 m-es palló 1 darab 0,61 m-es pallóval helyettesíthető. FIGYELEM! A modul járópalló hevederek különböző terhek felvételére alkalmasak (egyedi terhelés/ szakaszos terhelés). Modul konzolok Pallószélesítés befelé 0,39 m és 0,73 m konzollal. Modul konzol 0,39 m Modul konzol 0,73 m Modul konzolok 0,39 m és 0,73 m méretben pallószélesítéshez: Modul alaprúd 1,00 m Modul vízszintes heveder 0,39 m Modul lábdeszka 0,39 m 3 4 Modul konzol 0,39 m 4 5 Modul alaprúd 1,00 m Modul vízszintes heveder 0,73 m Modul járópalló biztosító 0,73 m Modul lábdeszkaz 0,73 m Modul konzol 0,73 m A pallók szélesítésének lehetőségei az állvány horgonyozásától, ill. stabilitásától függnek. Szélességtől függően az alábbiak szerint terhelhetők a konzolok: 0,39 m: 3,07 m mezőhossz esetémax. 4-es terhelési osztály 300 kg/m² terheléssel egyedi terhelés max. 300 kg/konzol 0,73 m: 3,07 m mezőhossz esetén max. 3-as terhelési osztály 200 kg/m² terheléssel egyedi terhelés max. 400 kg/konzol Modul konzol 0,39 m integrált pallóbiztosítással egy modul állvány szerelő pallóhoz (részletek ábrázolása) Modul konzol 0,73 m két modul szerelő pallóhoz (részletek ábrázolása) 11

12 Alapok Alkalmazói információ Munkaállvány modul Alapok FIGYELEM! Az ékeket a szerelést követően egy kalapáccsal visszaverődésig fixen be kell ütni, mert különben az feltételezhető, hogy nem záródnak rendben az egyes ékkapcsolatok. 1 Tolja el oldalt a heveder fejdarabját a lyuktárcsára. Az ék vízszintesen fekszik a hevedercsövön, és egy kis szegecs tartja a csúcsánál, hogy ne veszhessen el. Csomókapcsolatok szerelése A szereléshez mindössze néhány kézmozdulat szükséges. Csomók összekapcsolásához (heveder-állványcső) az ALFIX cég az ismert és jól bevált ékzáras elvet választotta. Itt már kézzel, lazán behelyezett ék mellett is létrejön az állványcsomó alakzárósága. Célzott ütéseket mérve a 500 g-os kalapáccsal az ékre egészen a visszaverődésig fix erőkapcsolat jön létre. A fejdarab a felső és az alsó felfekvési felületen az állványcsőhöz préselődik, miáltal elhajlásnak és elfordulásnak rendkívül ellenálló kapcsolat jön létre. Hajtsa végre a következő lépéseket: 2 Emelje fel, és dugja be az éket a csatolótárcsába, hogy reteszelődjön a heveder, és 3 üsse be az éket kalapáccsal visszaverődésig, hogy létrejöjjön az erőkapcsolat az állvánnyal A csatolótárcsában négy kis lyuk van, egymáshoz képest 90 -ban elhelyezve. Ezekhez kell beszerelni a hevedereket, ha pontosan derékszöget kell elérni az alaprajzon. Ékeléskor aztán szinte automatikusan beáll ez az elrendezés. A kis lyukak között hosszlyukak vannak, amelyek ±15 -ban változtatható hevedercsatlakoztatást tesznek lehetővé. Így a 90 -os rasztertől eltérő alaprajzok is megvalósíthatók. Két heveder között minden szög lehetséges fokozatmentes, 45 és 315 között. Csatolótárcsa FIGYELEM! Minden újabb alkalmazás előtt az összes alkatrészt ellenőrizni kell sérülésekre nézve. Az alkatrészek nem lehetnek meghajolva vagy bármilyen módon deformálódva. Az éknek a hevederfejben szabadon kell tudnia mozogni, és elveszíthetetlen módon a kapcsolatban kell maradnia. 1 2 Leszereléskor fordított sorrendben kell megoldani a modulcsomókat. Ekkor az éket kalapáccsal alulról ki kell ütni annyira, hogy aztán kézzel ki lehessen húzni a hevederfejből. 3 12

13 Alkalmazói információ Munkaállvány modul Felépítési változatok Felépítési változatok Felépítési változatok A következő változatok olyan felépítési példákat mutatnak be, amelyek eltérnek a szokásos kiviteltől, és ezért külön statikai igazolásban (típusszámítás) vannak dokumentálva. A moduláris munkaállványzat fel- és leszerelését csak olyan személyek végezhetik, akik erre kiképzést kaptak, és megfelelő szakismeretekkel rendelkeznek. Ehhez figyelembe kell venni az építőipari szakszervezet "Használati útmutató munka- és védőállványok használatához, BGI / G II UV - 663" jelű dokumentumát, valamint a DIN 4420, ill. az EN utalásait és adatait. Az üzembiztonságra vonatkozó rendelet betartásának keretében kötelezően el kell készíteni a kockázatelemzéseket a szükséges intézkedések megítéléséhez, az egyedi eset különlegességeinek figyelembevétele mellett. A kockázatelemzésnek adott esetben az esetleges mentési akciók során végrehajtandó intézkedéseket is tartalmaznia kell. Az állványzat stabilitását amennyiben nem a jelen építési és alkalmazási útmutató szerinti normál kivitelről van szó az egyedi esetre vonatkozó statikai számítással bizonyítani kell. 13

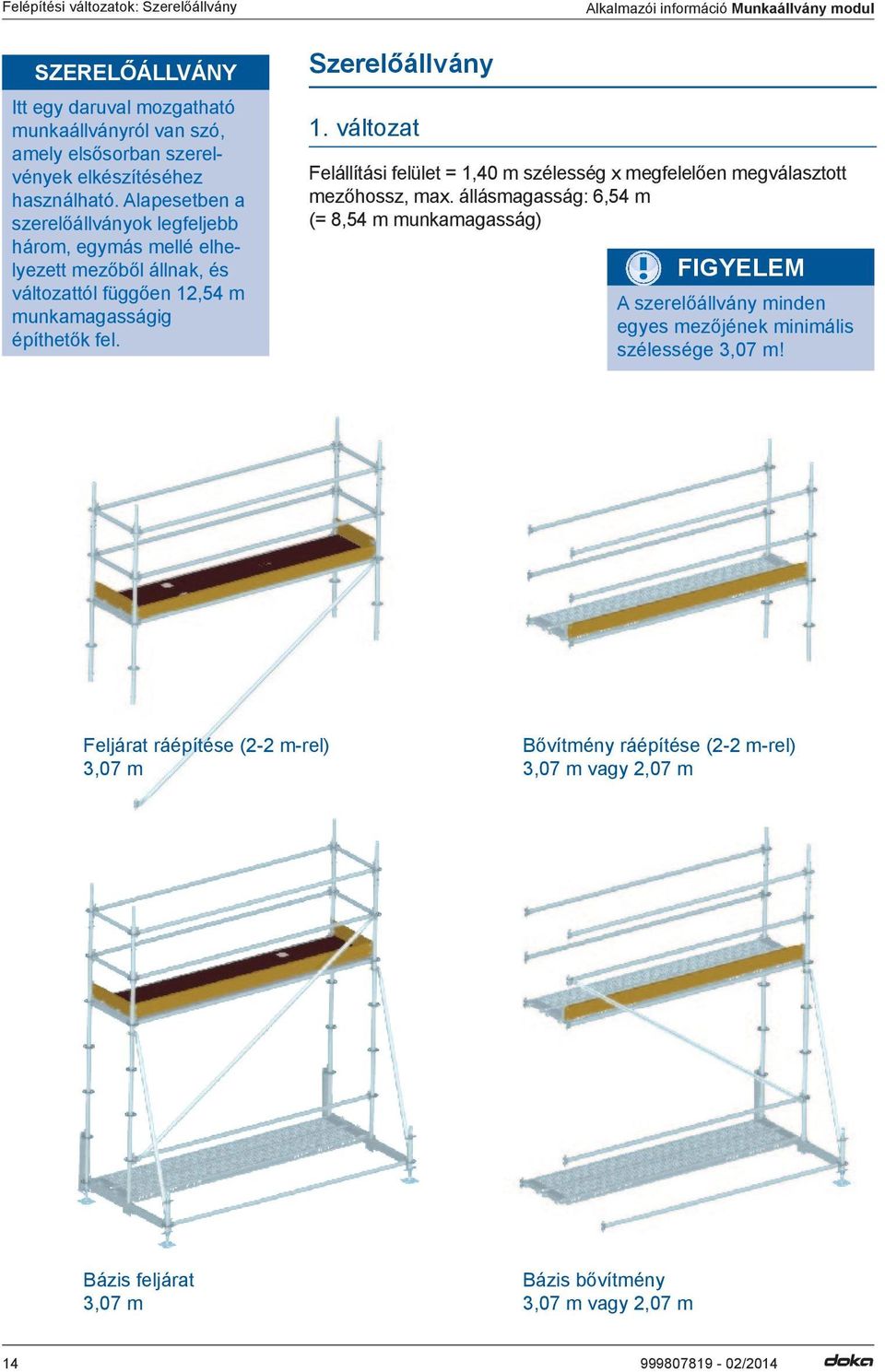

14 Felépítési változatok: Szerelőállvány Szerelőállvány Itt egy daruval mozgatható munkaállványról van szó, amely elsősorban szerelvények elkészítéséhez használható. Alapesetben a szerelőállványok legfeljebb három, egymás mellé elhelyezett mezőből állnak, és változattól függően 12,54 m munkamagasságig építhetők fel. Szerelőállvány 1. változat Alkalmazói információ Munkaállvány modul Felállítási felület = 1,40 m szélesség x megfelelően megválasztott mezőhossz, max. állásmagasság: 6,54 m (= 8,54 m munkamagasság) FIGYELEM A szerelőállvány minden egyes mezőjének minimális szélessége 3,07 m! Feljárat ráépítése (2-2 m-rel) 3,07 m Bővítmény ráépítése (2-2 m-rel) 3,07 m vagy 2,07 m Bázis feljárat 3,07 m Bázis bővítmény 3,07 m vagy 2,07 m 14

15 Alkalmazói információ Munkaállvány modul Felépítési változatok: Szerelőállvány FIGYELEM! Az ábra ebben a változatban a maximális állásmagasságnak felel meg. Kérjük, vegye figyelembe a munka befejezésével, ill. az időjárás-változással kapcsolatos megjegyzéseket a 19. oldalon! Maximális állásmagasság 6,54 m 4,54 m 2,54 m 0,54 m B A C A B C 0,73 m 1,40 m 3,07 m; 2,07 m 1 Modul járópalló heveder 1,40 m 2 Modul láborsó biztosító 3 Modul heveder-rúd csatlakozó 4 Modul állvány szerelő palló 5 Modul konzolmerevítő 6 Modul láborsó anya 15

16 Felépítési változatok: Szerelőállvány SZERELŐÁLLVÁNY Alaprendszerek, 1. és 2. változat 1-3 terhelési osztályokkal; EN ; 0,75-2,00 kn/m² 2. változat Alkalmazói információ Munkaállvány modul Felállítási felület = 2,13 m szélesség x megfelelően megválasztott mezőhossz, max. állásmagasság: 10,54 m (= 12,54 m munkamagasság) FIGYELEM! A szerelőállvány minden egyes mezőjének minimális szélessége 3,07 m! Feljárat ráépítése (2-2 m-rel) 3,07 m Bővítmény ráépítése (2-2 m-rel) 3,07 m vagy 2,07 m Bázis feljárat 3,07 m Bázis bővítmény 3,07 m vagy 2,07 m 16

17 Alkalmazói információ Munkaállvány modul Felépítési változatok: Szerelőállvány FIGYELEM! Az ábra ebben a változatban a maximális állásmagasságnak felel meg. Kérjük, vegye figyelembe a nyomóhorgonyoknak a mindenkori magassághoz szükséges elrendezését és számát, valamint a horgonyozással és a munka befejezésével, ill. az időjárás-változással kapcsolatos megjegyzéseket a 19. oldalon! Maximális állásmagasság 10,54 m 8,54 m 6,54 m 4,54 m 2,54 m 0,54 m B A C A B C 0,73 m 2,13 m 3,07 m; 2,07 m 1 Modul járópalló heveder 0,73 m 2 Modul vízszintes heveder 1,40 m 3 Modul láborsó biztosító 4 Modul heveder-rúd csatlakozó 5 Horgonyozás 6 Modul állvány szerelő palló 7 Modul átlós merevítő rúd 200/140 cm 8 Modul láborsó anya 17

18 Felépítési változatok: Szerelőállvány Alkalmazói információ Munkaállvány modul FIGYELEM! Az alaprudak összes kapcsolatát Staxo 40 biztosító csapszeggel biztosítani kell! A láborsók biztosításához fel kell szerelni modul láborsó biztosítót és modul láborsó anyát! Emelés daruval Az emelőszalagokat az ábra szerint kell a modul alaprudakra felhelyezni. Itt ügyelni kell arra, hogy ez közvetlenül a felső pallófelület lyuktárcsája alatt történjen meg. Megfelelő hosszúságú emelőszalagokat kell alkalmazni, hogy között legyen az általuk bezárt szög. Adott esetben még egy négyszálas láncfüggesztőt is alkalmazni kell. Textilből készült emelőszalagokat és négyszálas függesztőt használjon! F - felfekvő erő állványtengelyenként Saját teher kg-ban / max. felfekvő erő F kn-ban Állásmagasság m-ben 3,07 m 5,14 m 6,14 m 7,21 m 8,21 m 9,21 m 1. változat: Felállítási felület 1,40 m 2,22-2,54 340/3,7 550/7,2 610/7,2 760/7,2 820/7,2 890/7,2 4,22-4,54 530/5,6 850/10,7 950/10, /10, /10, /10,7 6,22-6,54 710/6, /12, /12, /12, / 12, / 12,4 2. változat: Felállítási felület 2,13 m 2,22-2,54 350/3,8 570/7,2 640/7,2 790/7,2 850/7,2 920/7,2 4,22-4,54 550/5,6 880/10,7 980/10, /10, /10, /10,7 6,22-6,54 720/6, /12, /12, /12, /12, /12,4 8,22-8,54 900/7, /14, /14, /14, /14, /14,1 10,22-10, /8, /15, /15, /15, /15, /15,7 18

19 Alkalmazói információ Munkaállvány modul Felépítési változatok: Szerelőállvány Horgonyozás A szerelőállvány változatainál 8,22 m állásmagasságtól kezdődően a megfelelő stabilitáshoz a horgonyozást a 6,22-6,54 m-es pallószint alatt minden egyes állványtengelynél nyomóhorgonyokkal kell elkészíteni. A horgonyalap terhelhetőségét az építtetőnek igazolnia kell. A horgonyozást állványcsővel kell elkészíteni, amelyet normál csatolókkal a lyuktárcsák alatt a modul alaprudakhoz kell erősíteni, és amely a zsaluzatra támaszkodik. Azért, hogy a cső ne sértse meg a zsaluzatot, modul csősapkával kell ellátni a csövet. FIGYELEM! 10,22-10,54 m állásmagasságú szerelőállványokra különleges feltételek vonatkoznak: A szerelőállványokat az ideiglenes állványokkal szembeni követelményekkel kell méretezni. Torlónyomás q = 0,2 kn/m². A "munkaszél" 8 Beaufort szélerősségnek (62-74 km/óra) felel meg. A 2. változatú szerelőállványoknál 10,22-10,54 m állásmagasságban 6 Beaufort (39-49 km/óra) szélerősségre van korlátozva a napi szél. 8 Beaufort erősségű napi szél alkalmazása ebben az állásmagasságban húzásnak és nyomásnak ellenálló horgonyozást követel meg a 6,54 m-es pallószint alatt, derékszögben és párhuzamosan minden tengelyben átmenő horgonyként a belső és a külső alaprúd felett. Állásmgasság m-ben Nyomóerők kn-ban 1. változat Felállítási felület 1,40 m 2. változat Felállítási felület 2,13 m 2,22-2,54 nincs alátámasztás* nincs alátámasztás* 4,22-4,54 nincs alátámasztás* nincs alátámasztás* 6,22-6,54 nincs alátámasztás* nincs alátámasztás* 8,22-8,54 nem lehetséges 0,9 10,22-10,54 nem lehetséges 1,1** A szerelőállványok 8,54 m magasságig a megadott szélerősségig, meglévő fali zsaluzatok vagy zárt falfelületek előtt horgonyozás nélkül, vagy állásmagasságtól függően nyomóhorgonyokkal ellátva állíthatók fel. Lásd a táblázatot is. Nagyobb szélsebességek esetén naponta a munka befejezésekor, valamint az időjárási viszonyok hirtelen megváltozásakor a szerelőállványokat elbillenés ellen biztosítani kell! Ehhez a következő lehetőségek állnak rendelkezésre: 1. Horgonyozás állványhorgonyokkal Húzásnak és nyomásnak ellenállóan, derékszögben és párhuzamosan, alkalmas alapzaton a 6,22-6,54 m-es pallószint alatt. Lásd a 18. oldalt is. 2. Több szerelőállvány egymáshoz kapcsolása a felállítási felület megnövelése céljából. Törekedni kell arra, hogy 3:2 arány legyen az állvány magassága és a felállítási felület között. * A szerelőállványokhoz a megadott állásmagasságban, 8 bft szélerősség mellett nincs szükség horgonyozásra vagy nyomó alátámasztásra, ha ezek meglévő fali zsaluzat vagy zárt falfelületek előtt állnak, és a munka végeztével és/vagy az időjárási viszonyok változásaival szemben biztosítva vannak. ** Csak a napi szél (6 Beaufort) feltételezése mellett lehetséges. Nagyobb szélsebességek esetén húzásnak és nyomásnak ellenálló horgonyozás szükséges a 6,54 m-es pallószint alatt. 19

20 Felépítési változatok: Szerelőállvány 1 Elsőként a modul láborsókat kell elhelyezni a tervezett hossz- és kereszttávolságokban a modul vízszintes hevederek segítségével. Szükség esetén teherelosztó alátéteket (kiegyenlítő lemez, fatuskó, élfa) kell igénybe venni. Ferde alapzat esetén ék alakú kiegyenlítő fadarabokra lehet szükség. 2 A felfekvési pontokat megfelelően teherbíró alapzaton kell elkészíteni, hogy az állványból kiinduló erőket a talajba tovább lehessen vezetni. A modul láborsókra fel kell helyezni a modul indító elemeket, és a modul vízszintes hevederekkel és a modul járópalló hevederekkel a kívánt mezőhosszban össze kell kötni. A talaj egyenetlenségeit a modul láborsókon lévő anyák megfelelő állításával kompenzálni kell. A magasságkiegyenlítést a talaj legmagasabb pontjánál kell kezdeni. Felépítés 1 2 Alkalmazói információ Munkaállvány modul 3 Az ékek fix beütése előtt a modul vízszintes hevederek vízszintes helyzetét vízmérleggel be kell állítani. Ellenőrizni kell a derékszögűséget. Ékelés után már adott az állvány pontos alaprajza, így a felépítés könnyen, lényeges igazítási munkák nélkül folytatható. Biztosítani kell, hogy megfelelően terhelhető legyen az alapzat. Adott esetben megfelelő alátéteket kell alkalmazni. FIGYELEM! A modul láborsók nem haladhatják meg az előírt maximum 45 cm kihúzási hosszat, ellenkező esetben fennáll az összedőlés veszélye. 3 20

21 Alkalmazói információ Munkaállvány modul Felépítési változatok: Szerelőállvány 4 4 A modul járópalló hevederekbe modul szerelő pallókat kell beakasztani, mindegyik mezőbe két darabot. Ezeket a megmunkálandó falfelület irányában ütközésig be kell tolni. 5 A modul heveder-rúd csatlakozókból el kell távolítani a csődugókat, és egy-egy modul heveder-rúd csatlakozót fel kell dugni a modul járópalló hevederre. Utána vissza kell szerelni a csődugót. 5 6 Következő lépésként a modul járópalló biztosítókat kell felszerelni a modul járópalló hevederekre. 6 7 A 3,00 m-es modul alaprudakat fel kell dugni a modul indító elemekre az állvány belső oldalán, és hosszirányban, 2 m magasságban a modul vízszintes hevederekkel egymással össze kell kötni. 7 21

22 Felépítési változatok: Szerelőállvány Alkalmazói információ Munkaállvány modul 8 Ugyancsak 2 m magasságban fel kell szerelni a 0,73 m-es modul járópalló hevedereket 90 -ban a modul vízszintes hevederekhez. 9 Ezt követően a 3,00 m-es modul alaprudakat fel kell dugni a modul heveder-rúd csatlakozókra, és azonnal össze kell kötni az előzőleg felszerelt modul járópalló hevederekkel. A modul alaprúd és a modul heveder-rúd csatlakozó közötti kötést Staxo 40 biztosító csapszegekkel be kell dugni. 8 FIGYELEM! A Staxo 40 biztosító csapszeg szerelésénél arra kell ügyelni, hogy az alaprúdban lévő furat egybeessen az alaprúd csatlakozójában lévő furattal. 10 Most az utoljára felszerelt modul alaprudakat 2,0 m-es magasságban, hosszirányban össze kell kötni a modul vízszintes hevederekkel

23 Alkalmazói információ Munkaállvány modul Felépítési változatok: Szerelőállvány 11 Ezt követően egy modul állvány szerelő pallót búvónyílással be kell akasztani a modul járópalló hevederbe 2,0 m magasságban. Fontos, hogy a búvónyílással ellátott modul szerelő palló kilépési nyílása az állvány közepébe mutasson. A további mezőkbe modul állvány szerelő pallókat kell behelyezni A következő lépésben a modul vízszintes hevedereket és a modul átlós merevítő rudakat kell hosszirányban az ábra szerint beszerelni. Keresztirányban a modul konzolmerevítőket kell beszerelni. A modul láborsó biztosítókat a belső alaprudakra kell felszerelni, a modul láborsóknak a modul indító elemekből kiálló menetes csöveit modul láborsó anyákkal külön biztosítani kell. FIGYELEM A modul szerelőkorlát csak a 2,57 m-es és a 3,07 m-es állványmezőkben funkcionál. Ha a bázis feljáróhoz kapcsolódva 2,57 m-nél kisebb modulmezők vannak felszerelve, akkor a bázis feljárón a modul szerelőkorlátot és a határos modulmezőkbe történő belépéshez zuhanás elleni alkalmas személyi védőfelszerelést kell alkalmazni! Lásd ehhez a 9. oldalon lévő információkat is Az első emeletre történő fellépés előtt a modul szerelőkorlát rudat oldalvédelemként az állvány teljes szélességében fel kell építeni. Egy modul szerelőkorlátot be kell akasztani a modul szerelőkorlát rúd kampóiba. Utána a modul szerelőkorlát rudat az állvány külső sarokrúdjára kell felszerelni. 23

24 Felépítési változatok: Szerelőállvány Alkalmazói információ Munkaállvány modul A modul szerelőkorlát rudat a modul állvány külső oldalán az alsó villával be kell akasztani a lyuktárcsába 1 m-rel a mindenkori állványszint alatt Az első emeletre történő fellépés után zárni kell a búvónyílás fedelét. Most a további modul vízszintes hevedereket kell beépíteni oldalvédelemként. Arra az esetre, ha a szerelőállvány nem zárt felület elé épül, és ezért alkalmazni kell zuhanás elleni személyi védőfelszerelést, ügyelni kell arra, hogy legyenek kötözési pontok a személyi védőfelszereléshez a 9. oldalon leírtak szerint. A modul szerelőkorlátot személyi védőfelszerelés kötözési pontjaként nem szabad használni. Ez akkor is érvényes, ha egy bázis feljáró vagy bázis 3,07 m-es bővítmény 2,07 m- nél kisebb bázis bővítménnyel van összekötve. Ilyen esetben mindig használni kell személyi védőfelszerelést modul szerelőkorláttal kombinálva. Lásd ehhez a 9. oldalon lévő információkat is FIGYELEM! Tartsa be az ábra szerinti beépítési sorrendet! 15 A modul járópalló biztosítókat ezen az állványszinten a modul járópalló hevederekre kell felszerelni. 16 Utoljára a modul padlódeszkákat kell felszerelni (lásd a 10. oldalt)

25 Alkalmazói információ Munkaállvány modul Felépítési változatok: Szerelőállvány 17 Ha magasítani kell a szerelőállványt, akkor a 3,00 m-es modul alaprudakra 2,00 m-es modul alaprudakat kell felhelyezni, amelyeket aztán azonnal biztosítani kell Staxo 40 biztosító csapszeggel. Ezt követően a felhelyezett modul alaprudakat hossz- és keresztirányban modul vízszintes hevederekkel és a modul járópalló hevederekkel 2,0 m magasságban össze kell kötni A következő lépésben a modul állvány szerelő pallót búvónyílással be kell akasztani a modul járópalló hevederbe. Itt arra kell ügyelni, hogy a búvónyílás-fedél nyílásának váltakozó legyen az elrendezése. Most a modul szerelőpallókat kell beépíteni a további mezőkbe. Utána ezen az emeleten hosszirányban modul átlós merevítő rudakat kell beépíteni. Ez az alatta lévővel azonos módon történik

26 Felépítési változatok: Szerelőállvány Alkalmazói információ Munkaállvány modul 19 A következő szintre lépés előtt 2,0 m-rel magasabbra kell építeni a modul szerelőkorlátot. A búvónyílásos modul állvány szerelő palló létrájától indulva most az állványszintre történő fellépés előtt fel kell szerelni a 0,73 m-es modul vízszintes hevedereket. 20 Az első emeletre történő fellépés után zárni kell a búvónyílás fedelét. Most a további modul vízszintes hevedereket kell beépíteni oldalvédelemként. FIGYELEM! Tartsa be az ábra szerinti beépítési sorrendet! A modul járópalló biztosítókat ezen az állványszinten a modul járópalló hevederekre kell felszerelni. Utoljára a modul padlódeszkákat kell felszerelni (lásd a 10. oldalt). Szükség esetén most leszerelhető a modul szerelőkorlát. Ez a felszereléssel fordított sorrendben történik. Ugyanakkor az állvány használatának teljes idejére is megmaradhat. Az előírt horgonyozási magasság elérésekor (lásd a 19. oldalt) azonnal el kell végezni a horgonyozást

27 Alkalmazói információ Munkaállvány modul Felépítési változatok: Szerelőállvány Leszerelés A szerelőállványok leszerelését fordított sorrendben kell elvégezni. A meglazított alkatrészeket azonnal le kell szerelni és a földre kell tenni. Tilos a ledobálásuk. Először a modul szerelőpallókat kell ismét a legfelső szintre felszerelni. 27

28 Felépítési változatok: Lépcsőtornyok Alkalmazói információ Munkaállvány modul LÉPCSŐTORNYOK A lépcsőtornyok alapfelületének nagysága 3,07 m x 1,40 m. Daruval mozgatható lépcsőtornyok építészeti lépcsőtornyokként alkalmazva 3-as terhelési osztállyal az EN szerint, 2 kn/m², e szabvány szerint megfelel az "A" lépcsőkarnak. Az egykarú lépcsőtornyok az állvány szintjeinek elérésére szolgálnak, és 2 m magasságonként acélpallós pihenőkkel vannak ellátva. Lépcsőtornyok 1. változat: egykarú lépcső Kijárati egység Középső egység Bázisegység 28

29 Alkalmazói információ Munkaállvány modul Felépítési változatok: Lépcsőtornyok FIGYELEM! Az ábra ebben a változatban a maximális állásmagasságnak felel meg a típusszámítás szerint. Kérjük, vegye figyelembe a horgonyozással kapcsolatos tudnivalókat a 33. oldalon. Maximális állásmagasság ,54 m 8,54 m A B 1,40 m 3,07 m 6,54 m 1 Modul pihenő korlát 2 Modul állvány szerelő palló 3 Modul belső korlát 4 Modul alu lépcsőkar 5 Modul külső korlát 6 Modul korláttartó 7 Modul láborsó biztosító 4,54 m 4 2,54 m 0,54 m A B 29

30 Felépítési változatok: Lépcsőtornyok Alkalmazói információ Munkaállvány modul LÉPCSŐTORNYOK A lépcsőtornyok alapfelületének nagysága 3,07 m x 1,40 m. Daruval mozgatható lépcsőtornyok építészeti lépcsőtornyokként alkalmazva 3-as terhelési osztállyal az EN szerint, 2 kn/m², e szabvány szerint megfelel az "A" lépcsőkarnak. A kétkarú lépcsőtornyok olyan munkaszint elérésére szolgálnak, amely a felső állásmagasságban acélpallós pihenővel van kialakítva. 2. változat: kétkarú lépcső Kijárati egység Középső egység Középső egység, kétkarú Bázisegység 30

31 Alkalmazói információ Munkaállvány modul Felépítési változatok: Lépcsőtornyok FIGYELEM! Az ábra ebben a változatban a maximális állásmagasságnak felel meg a típusszámítás szerint. Kérjük, vegye figyelembe a horgonyozással kapcsolatos tudnivalókat a 33. oldalon. Maximális állásmagasság ,54 m 8,54 m A B 1,40 m 3,07 m 6,54 m 1 Modul pihenő korlát 2 Modul állvány szerelő palló 3 Modul alu lépcsőkar 4 Modul belső korlát 5 Modul külső korlát 6 Modul korláttartó 7 Modul láborsó biztosító 4,54 m 2,54 m 0,54 m A B 31

32 Felépítési változatok: Lépcsőtornyok FIGYELEM! Az alaprudak összes kapcsolatát Staxo 40 biztosító csapszegekkel biztosítani kell! A láborsók biztosításához szereljen fel modul láborsó biztosítókat! Textilből készült emelőszalagokat és négyszálas függesztőt használjon! Emelés daruval Alkalmazói információ Munkaállvány modul Az emelőszalagokat az ábra szerint kell a modul alaprudakra felhelyezni. Itt ügyelni kell arra, hogy ez közvetlenül a felső pallófelület lyuktárcsája alatt történjen meg. Megfelelő hosszúságú emelőszalagokat kell alkalmazni, hogy 60 -nál kisebb legyen a bezárt szögük. Adott esetben még egy négyszálas láncfüggesztőt is alkalmazni kell F - felfekvő erő Saját teher kg-ban 1,40 m állványszélesség mellett / F max. felfekvő erő kn-ban talppontonként Egykarú lépcső Kétkarú lépcsőt Állásmagasság m-ben 3,07 m 3,07 m 2,22-2, / 2,8 280 / 3,5 4,22-4, / 5,4 564 / 5,2 6,22-6, / 8,0 758 / 6,7 8,22-8, / 10,5 952 / 8,0 10,22-10, / 11, / 9,5 32

33 Alkalmazói információ Munkaállvány modul Felépítési változatok: Lépcsőtornyok Horgonyozás A lépcsőtornyokat az alábbiak szerint kell húzásnak és nyomásnak ellenállóan horgonyozni. A horgonyozást állványcsövekkel és az alapzatba rögzített horgonysarukkal kell elvégezni. A horgonyalapozást a megadott horgonyerőknek megfelelően az építtetőnek ki igazolnia. FIGYELEM! Horgonyerők horgonyozási pontonként: fallal párhuzamosan: 1,8 kn falra merőlegesen: 2,4 kn Lépcsőtornyok horgonyozása Állásmagasság m-ben Horgonyozás a pallószint alatt 4,22-4,54 4,22-4,54 m 6,22-6,54 4,22-4,54 m 8,22-8,54 4,22-4,54 m és 8,22-8,54 m 10,22-10,54 4,22-4,54 m és 10,22-10,54 m 45 cm Normál csatolások Forgó csatolások A lépcsőtorony horgonyozási pontjai 10,25 m állásmagasságnál A lépcsőtorony horgonyozási pontjai 8,25 m állásmagasságnál A lépcsőtorony horgonyozási pontjai 4,25 m és 6,25 m állásmagasságnál A B C A 48,3 x 3,2 mm acélcsövek, hosszúság kb. 3,50 m, forgó csatolókkal keresztben rögzítve a keresztcsöveken (horgonycsöveken) a fal közelében és normál csatolókkal a függőleges alaprudakon B Oldalanként két-két acél keresztcső (horgonycső) 48,3 x 3,2 mm, hosszúság kb. 2,00 m: Rögzítés két-két darab normál csatolóval a függőleges alaprudakon a pallófelület alatt; alternatívaként oldalanként egy-egy 48,3 x 4,05 mm acélcső is alkalmazható C Fal oldali hosszanti cső 48,3 x 3,2 mm, hosszúság kb. 3,50 m: A falhoz rögzítés normál csatolókkal történik a DOKA horgonysarukkal fali oldalon rögzített hosszanti csövön 33

34 Felépítési változatok: Lépcsőtornyok Alkalmazói információ Munkaállvány modul 1 Elsőként a kétkarú lépcső modul láborsóit kell elhelyezni a tervezett hossz- és kereszttávolságokban a modul vízszintes hevederek segítségével. Szükség esetén teherelosztó alátéteket (kiegyenlítő lemez, fatuskó, élfa) kell igénybe venni. Ferde alapzat esetén ék alakú kiegyenlítő fadarabokra lehet szükség. Kétkarú lépcső felépítése 1 2 A felfekvési pontokat megfelelően teherbíró alapzaton kell elkészíteni, hogy az állványból kiinduló erőket a talajba tovább lehessen vezetni. A modul láborsókra fel kell helyezni a modul indító elemeket, és a modul vízszintes hevederekkel és a modul járópalló hevederekkel a kívánt mezőhosszban össze kell kötni. A talaj egyenetlenségeit a modul láborsókon lévő anyák megfelelő állításával kompenzálni kell. A magasságkiegyenlítést a talaj legmagasabb pontjánál kell kezdeni. 2 FIGYELEM! A modul láborsók nem haladhatják meg az előírt maximum 32 cm kihúzási hosszat, ellenkező esetben fennáll az összedőlés veszélye. 3 Az ékek fix beütése előtt a modul vízszintes hevederek vízszintes helyzetét vízmérleggel be kell állítani. Ellenőrizni kell a derékszögűséget. Ékelés után már adott az állvány pontos alaprajza, így a felépítés könnyen, lényeges igazítási munkák nélkül folytatható. 34

35 Alkalmazói információ Munkaállvány modul Felépítési változatok: Lépcsőtornyok Fel kell helyezni a 3,00 m-es modul alaprudakat a modul indító elemekre, és hossz- és keresztirányban 2,0 m magasságban modul vízszintes hevederekkel és modul járópalló hevederekkel egymással össze kell kötni. Ügyelni kell arra, hogy a modul járópalló hevederek és az 1,40 m-es modul vízszintes hevederek felváltva legyenek elrendezve. Ha daruval mozgathatónak kell lennie a lépcsőtoronynak, akkor mind a négy modul alaprúdra modul láborsó biztosítót kell szerelni Modul vízszintes heveder 2 Modul járópalló heveder 5 Következő lépésként az első modul alu lépcsőkart kell felszerelni, majd be kell szerelni a modul átlós merevítő rudakat az ábrázolt módon. A modul alu lépcsőkar felső fokaitól kezdve kell most felszerelni oldalvédelemként az 1,40 m-es modul vízszintes hevedereket. A modul alu lépcsőkar legalsó pihenőjén lévő modul járópalló hevederekre fel kell helyezni egy modul járópalló biztosítót. 5 35

36 Felépítési változatok: Lépcsőtornyok Alkalmazói információ Munkaállvány modul 6 Miután megtörtént a modul alu lépcsőkar alsó részén a modul korláttartó felszerelése a modul alaprudakra, a modul külső korlátot kell rögzíteni az ábrázolt módon. A következő emeleti feljáró előtt meg fel kell helyezni a modul szerelőpallót (1,40 m-es modul szerelő palló csőfüggesztéssel) a felső lépcsőpihenővel szemben a hosszban futó modul vízszintes hevederekre. FIGYELEM! A további szereléshez modul szerelőkorlátot kell alkalmazni. Adott esetben lehetséges a zuhanás elleni személyi védőfelszereléssel való kombinálás (a személyi védőfelszereléshez lásd a 9. oldalt). 7 Két darab 32/307 cm-es modul szerelő pallót kell felhelyezni a modul szerelőpallóra, és a másik oldalon, a felső lépcsőpihenő mellett be kell akasztani a szabad modul járópalló hevederbe. A lépcsőtorony belső és külső oldalát hosszirányban modul szerelőkorlátokkal kell biztosítani. A lépcsőpihenő felett található modul alaprúd-párt a felső lépcsőpihenő felett 2,0 m-nél modul vízszintes hevederrel vagy modul járópalló hevederrel (a lépcsőtorony tervezett magasságától függően) össze kell kötni. Ez a heveder szolgál rögzítési pontként a további munkákhoz. Innentől kezdve a további munkákhoz személyi védőfelszerelést kell hordani magassági biztosítókészülékkel kombinálva. A személyi védőfelszerelés alkalmazását lásd a 9. oldalon. A modul szerelőkorlátot személyi védőfelszerelés kötözési pontjaként nem szabad használni. 6 Személyi védőfelszerelés és magassági védőkészülék 7 Lépcsőkorláttartó Személyi védőfelszerelés kötözési pontja a további munkákhoz 36

37 Alkalmazói információ Munkaállvány modul Felépítési változatok: Lépcsőtornyok Ha szerelés közben a kötözési pontot egyéb módon még nem biztosított területekre kellene áthelyezni, akkor a magassági védőkészülék mellett további alkalmas kötözőeszközt kell használni (pl. Y-kötelet). Először a magassági védőkészülék kampóját kell fejmagasságban a modul járópalló hevederhez kötözni. Erre a modul járópalló heveder U-profilja és a csatolófej közötti átmeneten tehető meg. FIGYELEM! A mindenkor előírt horgonyozási magasság elérésekor (lásd a 33. oldalt) azonnal el kell végezni a lépcsőtorony horgonyozását. 8 8 A modul allvány szerelőpallótólés a szerelőpallótól kiindulva először a 3,07 m-es és a 1,40 m-es modul vízszintes hevedereket kell körben beszerelni a lyuktárcsákba 1,0 m-rel a pallómagasság felett, majd a 2,00 m-es modul alaprudakat kell felszúrni, és Staxo 40 biztosító csapszegekkel azonnal biztosítani. Ezeket aztán ismét össze kell kötni hossz- és keresztirányban modul vízszintes hevederekkel, ill. modul járópalló hevederekkel 2,0 m magasságban. A lépcsőtorony végleges magasságától függően itt szintén ügyelni kell a modul vízszintes heveder, ill. a modul járópalló váltott elrendezésére. 9 9 A modul átlós merevítő rudak beépítése és a modul belső korlátnak a modul alu lépcsőkarra történő felszerelése után az előzőleg szerelési segédletként használt modul állvány szerelő pallókat kell felépíteni, és a következő modul alu lépcsőkar szereléséhez a szerelőpallóra és a lépcsőpihenőre feltenni. 37

38 Felépítési változatok: Lépcsőtornyok Alkalmazói információ Munkaállvány modul Ettől kezdődően kell felszerelni a következő modul alu lépcsőkart. Ehhez a szerelőt a hosszanti modul vízszintes hevederen fejmagasságban személyi védőfelszereléssel és magassági védőkészülékkel biztosítani kell. A szerelést két személynek kell végeznie. 10 A következő modul alu lépcsőkar beépítése után a modul szerelőkorlát rudakat egy emelettel magasabban kell beépíteni, a lépcsőpihenőn és a modul szerelőpallón lévő modul állvány szerelőpallót az alu lépcsőkarba betenni, és a szerelőpallót a következő emeletbe beszerelni. A most a lépcsőelemekkel teljesen befedett 1,40 m-es modul járópalló heveder befejezésül kap egy modul járópalló biztosítót. Ezekhez a munkákhoz a szerelőt a hosszanti modul vízszintes hevederekhez személyi védőfelszereléssel és magassági védőkészülékkel fel kell kötözni A következő homlokoldali 1,40 m-es modul vízszintes hevederek felszerelése után a modul külső korlátot kell beépíteni. Ha a lépcsőtorony még nem érte volna el a végleges magasságát, akkor az előzőekben leírtak szerint kell folytatni tovább az építést

39 Alkalmazói információ Munkaállvány modul Felépítési változatok: Lépcsőtornyok 12 Ha a lépcsőtorony elérte a végleges magasságát, akkor be kell akasztani egy pihenőt modul állvány szerelő pallókból, és oldalsó védőkorlátként fel kell szerelni modul vízszintes hevedereket. A személyi védőfelszereléshez kötözési pontok itt elsősorban a hosszanti modul vízszintes hevederei lehetnek pallómagasságban és ha vannak, akkor az oldalvédelem felső modul vízszintes hevederei. Ha a kötözési pontot át kell helyezni esetleg másként nem biztosított területekre, akkor a magasságvédő készülék mellett további kötözőeszközt kell használni (pl. Y-kötelet) A modul belső korlátnak az utolsó modul alu lépcsőkarra való beépítése, valamint a modul pihenőkorlát felszerelése után még a modul járópalló biztosítókat kell beépíteni erre a szintre. A modul szerelőkorlátot most le lehet szerelni, de a lépcsőtorony lebontásáig maradhat is

40 Felépítési változatok: Lépcsőtornyok Alkalmazói információ Munkaállvány modul Leszerelés A lépcsőtornyok leszerelését fordított sorrendben kell elvégezni. A meglazított alkatrészeket azonnal le kell szerelni és a földre kell tenni. Tilos a ledobálásuk. Először az előrefutó oldalvédő korlátokat kell ismét a legfelső szintre felszerelni. 40

41 Alkalmazói információ Munkaállvány modul Felépítési változatok: Szállítható munkaállvány Szállítható munkaállvány Felépítés 1 2 A szállítható munkaállvány megengedett terhelhetősége 2 kn/m² a DIN EN as terhelés osztálya szerint. A mozgatható munkaállvány felépítése és alkalmazása előtt gond san el kell olvasni a felépítési és alkal mazási útmutatót. 2 kn/m 2 3-as terhelési osztály DIN EN Csak olyan személyeknek szabad fel- és leszerelni és használni a mozgatható munkaállvány, akik megismerkedtek a felépítési és alkalmazási útmutatóban leírtakkal. A fel- és leszerelést legkevesebb két személynek kell végeznie A maximális állásmagasság (pallómagasság) 4,40 m. Tilos a magasságot ládákkal, létrákkal vagy hasonlókkal megnövelni. Felépítés előtt a következő pontokat kell ellenőrizni: Az alapzatnak síknak és megfelelően terhelhetőnek kell lennie. Nem lehetnek akadályok a mozgatható munkaállvány építésének helyén. El kell távolítani a sérült, hibás vagy nem a rendszerhez tartozó részeket. A megengedett szélviszonyok tekintetében engedélyezett a felépítés. A felépítési és alkalmazási útmutatónak az építés helyszínén kell lennie. A fel- és leszereléshez a járópallóknak, ill. a közbenső emeleteknek úgy kell elhelyezkedniük, hogy a járópallók közötti függőleges távolság ne haladja meg a 2,10 m-t. A felépítést követően ellenőrizni kell a teljességet, valamint a kapsolatok stabil voltát. Az első pallófelületre történő fellépéskor a talaj és a palló felső széle közötti távolság nem lehet 60 cm-nél nagyobb. A különböző pallófelületek közötti legnagyobb függőleges távolság nem lehet 4,20 m-nél nagyobb. Max. 0,60m Max. 2,10m Max. 4,40m 41

42 Felépítési változatok: Szállítható munkaállvány Alkalmazói információ Munkaállvány modul Alkalmazás 1 2 A mozgatható munkaállvány fel- és leszerelése és alkalmazá sa zárt tereken kívül csak 6 Beaufort szélerősség alatt engedélyezett. Kerülni kell az olyan vízszintes és függőleges terheléseket, amelyek a mozgatható munkaállvány felborulását okozhatják. 3 4 A mozgatható munkaállványt targoncával vagy hasonlókkal nem szabad megemelni vagy áthelyezni. A mozgatható munkaállványt nem szabad mozgatni, ha sze mélyek vagy rögzítetlen tárgyak vannak a pallófelületen. 5 6 A mozgatható munkaállvány mozgatásához meg kell oldani a kerékrögzítőket. A mozgatást követően ismét le kell zárni a görgőket a kerékrögzítőkkel. Leszerelés A mozgatható munkaállvány leszerelését fordított sorrendben kell elvégezni. Vizsgálat, ápolás és karbantartás FIGYELEM! Eltérések ettől a felépítési és alkalmazási útmutatótól nem megengedettek! A mozgatható munkaállványon konstrukciós változtatásokat csak a gyártó cég végezhet! Az állvány összetevőit gondosan kell kezelni és szállítani, hogy elkerülhetők legyenek a sérülések. Ellenőrizni kell az összes alkatrész sértetlenségét. Ellenőrizni kell a mozgatható részeket a kifogástalan működésüket és szennyeződésüket illetően. A sérült összetevőket ki kell cserélni, és javításra el kell küldeni a gyártó céghez, vagy meg kell semmisíteni őket. 42
