1 Termékfejlesztések kiadás Esztergálás, fúrás, menetmegmunkálás, marás _INNOVÁCIÓK Tapasztalat, tudás, technológia: A szakértelem az Ön oldalán áll.

2 Termékfejlesztések kiadás Esztergálás, fúrás, menetmegmunkálás, marás _KIVÁLÓ KOMPETENCIA A FORGÁCSOLÁSBAN Főkatalógus Esztergálás, fúrás, menetmegmunkálás, marás, befogók Walter főkatalógus + kiegészítő katalógus + újdonságok füzet _Kiváló kompetencia a forgácsolásban Pótkatalógus Esztergálás, fúrás, menetmegmunkálás, marás, befogók A Walter, Walter Titex és Walter Prototyp irányadó márkáink teljes szerszámválasztéka megtekinthető a 2012-es Főkatalógusban, a 2013-es kiegészítő katalógusban és jelen, Tapasztalat, tudás, technológia A szakértelem az Ön oldalán áll című újdonságok füzetben. Ez helyettesíti a korábbi, Haladás innovatív forgácsolószerszámokkal című es füzetet. A kiadványok tartalmaznak minden precíziós szerszámot, amelyre a gyártás során az esztergáláshoz, fúráshoz, maráshoz és menetmegmunkáláshoz szüksége lehet. Az új főkatalógust kérésére szívesen elküldjük Önnek. _INNOVÁCIÓK Tapasztalat, tudás, technológia: A szakértelem az Ön oldalán áll. = a teljes szerszámválaszték

3 MEGVALÓSÍTJUK ELKÉPZELÉSEIT. Az elképzelések megvalósításához megfelelő szerszámokra van szükség. Esztergáló, maró, fúró és menetmegmunkáló szerszámokra. De ezenkívül elhivatottságra is. Mégpedig az első ötletektől egészen a kész alkalmazásig. A Walter, Walter Titex, Walter Prototyp és Walter Multiply irányadó márkáinkkal Ön többet kap tőlünk, mint csupán szerszámokat. Ugyanis mindent megteszünk, hogy ügyfeleink igényeit megértsük és kielégítsük. Az alkalmazásra koncentrálunk, és arra, miért is van szükség az adott szerszámra. Segítünk ügyfeleinknek elképzeléseik megvalósításában. Eközben legfontosabb számunkra a tökéletesség. Ez a legegyszerűbb módja a termelékenység és hatékonyság elérésének és az egyetlen módszer, amellyel az elképzelések valóra válthatók. Tőlünk többre számíthat. Valósítsa meg velünk elképzeléseit.

4 ESZTERGÁLÁS Walter 3 ISO esztergálás 4 Beszúrás 12 FÚRÁS ÉS MENETMEGMUNKÁLÁS Walter Titex 19 Tömör keményfém fúrók 20 Walter 25 Telibefúró szerszámok 26 Felfúró szerszámok 28 Finomkiesztergáló szerszámok 32 Walter Prototyp 37 HSS-E-PM menetfúrók 38 HSS-E menetfúrók 40 MARÁS Walter Prototyp 43 Tömör keményfém marók 44 Walter 49 Az új marógeneráció 51 Szerszámanyagok 58 PKD speciális maró 60 Tekintse meg a fejlesztésről szóló videót: A QR-kód leolvasásával vagy közvetlenül a címen

5 Termékfejlesztések kiadás Esztergálás _SZERSZÁMFEJLESZTÉSEK AZ ESZTERGÁLÁS TERÜLETÉN Így gazdaságos az esztergálás.

6 ISO ESZTERGÁLÁS Walter Tiger tec Silver ISO K generáció: gyors és megbízható a maximális teljesítmény eléréséhez. A Tiger tec Silver WKK10S és WKK20S lapkaminőséget, valamint az új MK5, RK5 és RK7 geometriákat kimondottan az öntöttvas forgácsolására fejlesztettük ki. ÚJ 2013 AZ ALKALMAZÁS Fő alkalmazási terület: a WKK10S és WKK20S szerszámanyag-minőségek szürkeöntvény (EN-GJL), gömbgrafitos öntvény (EN-GJS) és vermikulár-grafitos öntvény (EN-GJV) forgácsolására használhatók Másodlagos alkalmazás: a WKK10S ideális edzett acélok (40 61 HRC) kemény- és lágymegmunkálásához a WKK20S növeli az éltartamokat nagy szilárdságú acélok ( N/mm²) forgácsolásakor Termékvideó megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen ÚJ: Tiger tec Silver CVD bevonat alumíniumoxid optimalizált mikroszerkezettel a kráteres kopással szembeni maximális ellenállás / maximális forgácsolási sebesség érdekében a mechanikai utókezelés nyomófeszültségeket hoz létre, amelyek megakadályozzák az élkitöredezéseket ezüstös hátfelület, indikátorbevonatként a kopás egyszerű felismeréséhez ÚJ: univerzális geometriák szélesebb, univerzális alkalmazási terület Microedge Technology eljárás a csekély hátfelületi kopás érdekében ÚJ: köszörült felfekvő felület maximális folyamatbiztonság kétoldalas váltólapkákkal megszakított forgácsoláskor 4

7 Tiger tec Silver ISO K generáció Akár 75% teljesítménynövekedés Új szerszámanyag-minőségek öntvényekhez (ISO K) Új geometriák öntvényekhez (ISO K) a p [mm] fogásmélység Kopásállóság jó közepes kedvezőtlen WKK10S Tiger tec Silver WKK20S Tiger tec Silver WAK ,3 4,0 2,5 1,6 1,0 0,63 0,4 RK5 MK5 RK7 0,25 Szívósság 0,16 0,1 0,025 0,063 0,16 0,4 1,0 0,04 0,1 0,25 0,63 1,6 2,5 f [mm] Előtolás AZ ÚJ SZERSZÁMANYAG-MINŐSÉGEK WKK10S (ISO K10) maximális kopásállóság és forgácsolási sebesség a folyamatos forgácsolástól az enyhén megszakított felületekig elsődleges választás száraz megmunkálás esetén WKK20S (ISO K20) univerzális típus, az összes feladat mintegy 50 százalékához folyamatbiztonság megszakított felületű, öntési kéreggel rendelkező vagy keresztfuratos munkadarabok forgácsolásánál optimális hűtött és száraz megmunkálás esetén ELŐNYÖK AZ ÖN SZÁMÁRA a szerszámköltségek mérséklése az éltartam-növekedés révén, ami elérheti, egyes esetekben meghaladhatja a 75%-ot rövid megmunkálási időtartamok a maximális forgácsolási sebesség révén, a Tiger tec Silver technológiának és az MK5, RK5, RK7 geometriának köszönhetően nagyobb folyamatbiztonság a megszakított felületű és öntési kéreggel rendelkező munkadarabok forgácsolásakor az utólagosan köszörült felfekvő felületnek és a mechanikai utókezelésnek köszönhetően Walter Esztergálás 5

8 ISO ESZTERGÁLÁS Walter Tiger tec Silver ISO K generáció: univerzális, klasszikus vagy különösen robusztus. AZ ÚJ ISO K GEOMETRIÁK: MK5: Közepes megmunkálás univerzális minden öntvényanyaghoz nyílt forgácstörő horony lágy forgácsoláshoz univerzálisan alkalmazható valamennyi öntvényanyagnál a legjobb választás gömbgrafitos öntvényhez (GJS), labilis alkatrészek megmunkálásához vagy belső megmunkáláshoz kis élnyomással RK5: Nagyoló megmunkálás klasszikus forgácstörő nélküli lapka öntvényanyagokhoz sík.nma váltólapkák könyökemelős rögzítéssel, az öntvények forgácsolásának nagyobb folyamatbiztonsága érdekében köszörült felfekvési felület sík.nma váltólapkánál, amely dinamikus igénybevételnél (pl. megszakított forgácsolásnál) maximális éltartamot és biztonságot biztosít legjobb választás szürkeöntvényhez (GJL) Fogásmélység RK7: Nagyoló megmunkálás különlegesen robusztus megszakított forgácsolás esetén Az RK5 geometriához hasonló kivitel, a forgácsolóélnél védőletöréssel, a lehető legnagyobb folyamatbiztonság érdekében legjobb választás a szürkeöntvényhez, extrém megszakított forgácsolások, nagyon egyenetlen ráhagyás vagy kemény öntési kéreg esetén Edzett acélok (40 61 HRC) kemény- és lágymegmunkálása MK5 - UNIVERZÁLIS stabil 0 -os élvédelem a forgácsolóélen nyílt, 14 -os pozitív forgácstörő horony RK5 - KLASSZIKUS rádiusz a forgácsolóélnél 0 forgácstörő horony a stabilitás érdekében RK7 - ROBUSZTUS különlegesen stabil negatív letörés a forgácsolóélnél 0 forgácstörő horony a stabilitás érdekében Előtolás 6

9 AZ ÚJ ISO K GEOMETRIÁK ELŐNYE: Összehasonlítás Korábban: CNMA a szabványos horony nélküli.nma lapkák esetében a bevonatolás utáni köszörülés nem lehetséges ÚJ: CNMA RK5 a bevonatolást követően a felfekvési felület utólagos köszörülése A felfekvési felület simasága + 1 µm + 1 µm 0 µm 0 µm 1 µm 1 µm Hatás A felfekvési felület kisebb mértékű egyenletessége miatt a forgácsolóélnél fennáll a mikrorezgések és csorbulások veszélye. A felfekvési felület kiváló egyenletessége biztosítja a váltólapka stabil fekvését. Dinamikus igénybevétel esetén mérsékli a forgácsolóél kopását. Sebességváltóház fedél GGG60 Munkadarab anyaga: Keménység: Váltólapka: Forgácsolóanyag: Szerszám: EN GJS600-3 (GGG60) 190 HB CNMG MK5 WKK20S Tiger tec Silver DCLNL3225P16 Öntési kéreg Keresztfuratok Megszakított forgácsolás Forgácsolási paraméterek Versenytárs ISO K20 Tiger tec Silver WKK20S v c 240 m/min 240 m/min f 0,25 mm 0,25 mm a p 3,0 5,0 mm 3,0 5,0 mm Éltartam hűtött megmunkálás 20 alkatrész 28 alkatrész Éltartam száraz megmunkálás 30 alkatrész 50 alkatrész Megmunkált alkatrészek számának összehasonlítása Versenytárs % Hűtött Tiger tec Silver % Versenytárs 30 Száraz Tiger tec Silver MK5 WKK20S Alkatrészek Walter Esztergálás 7

10 ISO ESZTERGÁLÁS Walter Tiger tec Silver WMP20S: univerzális lapkaminőség ISO M és ISO P anyagok forgácsolásához. AZ ALKALMAZÁS AZ ÚJ FORGÁCSOLÓANYAG Fő alkalmazási terület ISO M: rozsdamentes alapanyagok forgácsolása, mint például X5CrNi18-10 (1.4301) vagy X6CrNiMoTi (1.4571) Fő alkalmazási terület ISO P: acélok forgácsolása, mint például 42CrMo4, 100Cr6 és C45 Másodlagos alkalmazás ISO S: egyéb anyagok, mit például az Inconel 718 WMP20S (ISO M10 ; ISO P20) nagyon jó kopásállóság, a Tiger tec Silver CVD bevonatnak köszönhetően a folyamatos forgácsolástól az enyhén megszakított felületekig univerzálisan alkalmazható az ISO M és ISO P anyagoknál a termelésben az anyagok és munkadarabok nagyon széles skálájához ISO M ANYAGOK ÁTTEKINTÉSE ISO P ANYAGOK ÁTTEKINTÉSE Kopásállóság jó közepes kedvezőtlen WSM10 Tiger tec Silver WMP20S Tiger tec WSM20 Silver Tiger tec Silver WSM30 Tiger tec Silver Kopásállóság jó közepes kedvezőtlen WPP10S Tiger tec Silver WPP20S Tiger tec Silver WMP20S Tiger tec Silver WPP30S Tiger tec Silver Szívósság Szívósság 1 µm ELŐNYÖK AZ ÖN SZÁMÁRA a szerszámok sokféleségének mérséklése univerzális alkalmazhatóság, rozsdamentes- és acélanyagokhoz maximális termelékenység, a Tiger tec Silver technológiának köszönhetően alternatív univerzális forgácsolóanyag a Tiger tec WSM lapkaminőségeinkhez kiváltképpen a kis és közepes sorozatnagyságokhoz alkalmas CVD-rétegszerkezet WMP20S 8

11 A GEOMETRIÁK Az univerzális WMP20S szerszámanyag- minőséget a bevált negatív NF4, NM4 és NR4 geometriákkal kombinálva vezetjük be. Ezáltal az új Tiger tec Silver technológiát kombináljuk a rozsdamentes geometriáinkkal szerzett sokéves forgácsolási tapasztalatokkal. ÚJ: mechanikai utókezelés nagyfokú szívósság egyedülálló saját feszültségi állapot Termékvideó megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen ISO M geometriák NF4 / NM4 / NR4 ÚJ: ezüst hátfelület indikátorbevonat a kopás egyszerűbb felismerésére Tengely sík-és hosszesztergálása Munkadarab anyaga: X2CrNiMo (1.4435) Szilárdság: N/mm 2 Váltólapka: WNMG NR4 Forgácsolóanyag: WMP20S Szerszám: PWLNL2525M08 Forgácsolási paraméterek Verseny ISO M20 Tiger tec Silver WMP20S v c 120 m/min 120 m/min f 0,35 mm 0,35 mm a p 1,5 mm 1,5 mm Éltartam alkatrész 21 alkatrész Megmunkált alkatrészek számának összehasonlítása Versenytárs % Tiger tec Silver WMP20S Walter Esztergálás 9

12 ISO ESZTERGÁLÁS Walter HU6 geometria: Első választás a vasútiparban. A VÁLTÓLAPKA szinterezett váltólapka stabil forgácsolóél RCMT alapforma átmérő 10, 12, 16 mm, csavaros és könyökemelős rögzítéshez RCMX alapforma átmérő 20, 25, 32 mm stabil könyökemelős rögzítéshez Tiger tec Silver WPP10S, WPP20S, WPP30, WKK20S lapkaminőségek AZ ALKALMAZÁS közepes és nehéz nagyoló forgácsoláshoz nagyon jó forgácstörési tulajdonságok vasútipari tömör kerekek megmunkálása kovácsolt alkatrészek megmunkálása ELŐNYÖK AZ ÖN SZÁMÁRA nincsenek állásidők a hosszú forgácsok miatt maximális éltartam az új Tiger tec Silver forgácsolóanyag révén akár 40 százalékkal nagyobb éltartam nagy folyamatbiztonság stabil forgácsolóél-kialakítás a nehéz nagyoló megmunkáláshoz és a megszakított forgácsoláshoz ideális forgácsvezetés a speciálisan kialakított forgácshornyokban Tömör kerék külső és belső megmunkálása Vasútipar Munkadarab anyaga: Class ER9 Szilárdság: N/mm 2 Váltólapka: RCMX3209M0-HU6 Forgácsolóanyag: WPP20S Szerszám: Walter Capto C8 egyedi késszár Forgácsolási paraméterek Versenytárs ISO P Tiger tec Silver WPP20S v c 140 m/min 140 m/min f 1,5 mm 1,5 mm a p 8 10 mm 8 10 mm Éltartam 20 alkatrész 28 alkatrész Megmunkált alkatrészek számának összehasonlítása Versenytárs % Tiger tec Silver WPP20S

13

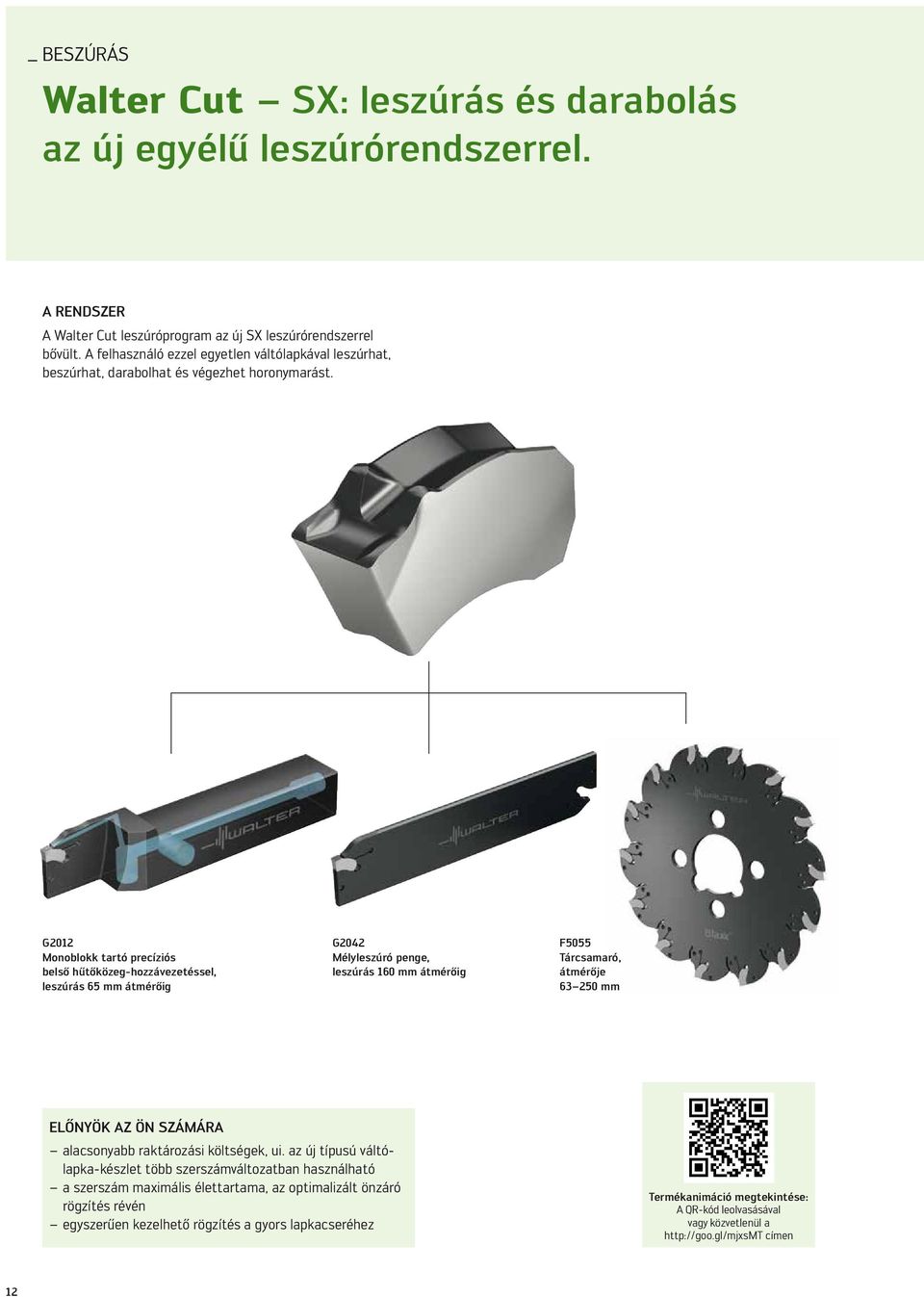

14 BESZÚRÁS Walter Cut SX: leszúrás és darabolás az új egyélű leszúrórendszerrel. A RENDSZER A Walter Cut leszúróprogram az új SX leszúrórendszerrel bővült. A felhasználó ezzel egyetlen váltólapkával leszúrhat, beszúrhat, darabolhat és végezhet horonymarást. G2012 Monoblokk tartó precíziós belső hűtőközeg-hozzávezetéssel, leszúrás 65 mm átmérőig G2042 Mélyleszúró penge, leszúrás 160 mm átmérőig F5055 Tárcsamaró, átmérője mm ELŐNYÖK AZ ÖN SZÁMÁRA alacsonyabb raktározási költségek, ui. az új típusú váltólapka-készlet több szerszámváltozatban használható a szerszám maximális élettartama, az optimalizált önzáró rögzítés révén egyszerűen kezelhető rögzítés a gyors lapkacseréhez Termékanimáció megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen 12

15 A STABILITÁS optimalizált forgácstörő a precíz hűtőközeghozzávezetéshez a felfekvési felület a fix szerszámtestbe vezeti a forgácsolóerőket a forgácsolóélet nem gyengíti a hűtőközeg furata a lehető leggazdaságosabb valamennyi alapanyagcsoport forgácsolása esetén, a legmodernebb forgácsolóanyagok, geometriák és belső hűtés alkalmazása révén FORGÁCSOLÓÉL-SZÉLESSÉGEK 2,0 / 3,0 / 4,0 / 5,0 / 6,0 FORGÁCSTÖRŐ-TÍPUSOK A MŰKÖDÉS MÓDJA CE4 az univerzális stabil forgácsolóél igen jó forgácsalakítás közepes és nagy előtolásokhoz különösen nagy tartóerők az optimalizált rögzítőkarok révén CF5 a pozitív kis sorja- és törőcsapképződés hosszú forgácsú munkadarab anyagokhoz kicsi és közepes előtolásokhoz CF6 az éles minimális sorja- és törőcsapképződés kis átmérőkhöz és vékonyfalú csövekhez kis előtolásokhoz SZERSZÁMANYAG-TÍPUSOK Két Tiger tec Silver PVD minőség: WSM33S és WSM43S acélhoz, rozsdamentes acélokhoz és nehezen forgácsolható alapanyagokhoz. a forgácsolóerőket nem a szerszám rugalmas része veszi fel, hanem a szilárdan rögzített része a váltólapkal alakzáróan illeszkedik a lapkafészekbe, így nincs kilazulás a megmunkálás során Walter Esztergálás 13

16 BESZÚRÁS Walter Cut SX G2012: monoblokk szerszámok belső hűtéssel. A SZERSZÁMOK G2012 monoblokk szerszámok belső hűtőfolyadékhozzávezetéssel szárméretek 20 x 20 és 25 x 25 mm beszúrás 33 mm beszúrási mélységig, és leszúrás 65 mm átmérőig beszúrási szélesség 3 és 4 mm G 1/8 Whitworth csőmenetes csatlakozók a Whitworth K601.XX.XXX-SET hűtőgyűrű-készlet tartozékként kapható AZ ALKALMAZÁS beszúráshoz és leszúráshoz minden típusú belső hűtőfolyadék-adagolásos esztergagépen az optimális használat érdekében javasoljuk, hogy a belső hűtőfolyadék-adagoláshoz legalább 20 bar nyomást biztosítsanak a be- vagy leszúráshoz, tapadásra hajlamos forgácsok esetén minden iparág számára megfelelő: autóipar, repülőgép- és űripar, általános gépgyártás, stb. forgácsra és hűtőközegre optimalizált rögzítőkarok belső hűtés csatlakozója G 1/8" beszúrási szélesség 3 és 4 mm új, alakzáró lapkafészek-dizájn nagy stabilitás, a forgácsolóerőnek a lapkafészek rögzített részébe történő elvezetésével 14

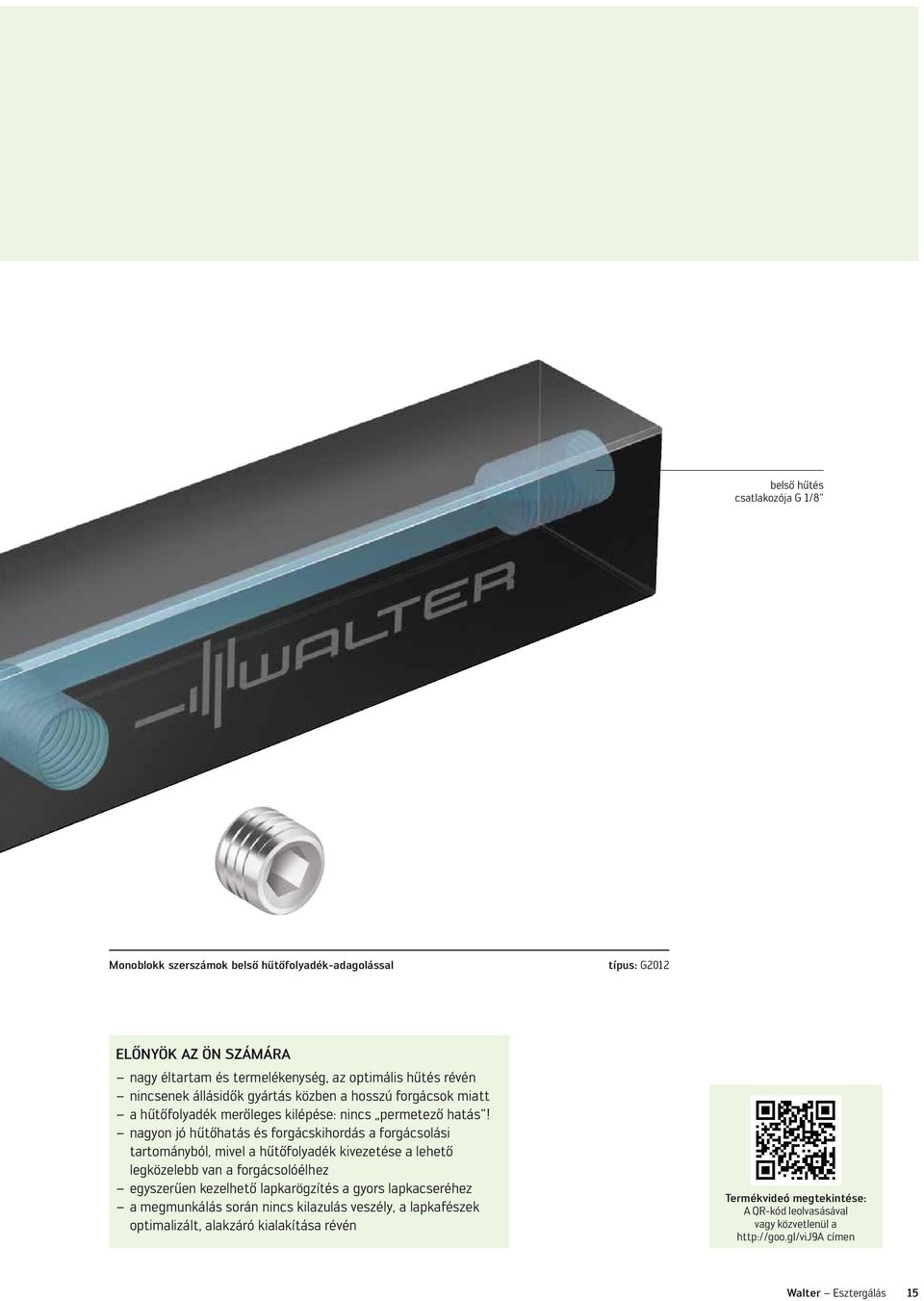

17 belső hűtés csatlakozója G 1/8" Monoblokk szerszámok belső hűtőfolyadék-adagolással típus: G2012 ELŐNYÖK AZ ÖN SZÁMÁRA nagy éltartam és termelékenység, az optimális hűtés révén nincsenek állásidők gyártás közben a hosszú forgácsok miatt a hűtőfolyadék merőleges kilépése: nincs permetező hatás! nagyon jó hűtőhatás és forgácskihordás a forgácsolási tartományból, mivel a hűtőfolyadék kivezetése a lehető legközelebb van a forgácsolóélhez egyszerűen kezelhető lapkarögzítés a gyors lapkacseréhez a megmunkálás során nincs kilazulás veszély, a lapkafészek optimalizált, alakzáró kialakítása révén Termékvideó megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen Walter Esztergálás 15

18 BESZÚRÁS Walter Cut SX G2042R/L: megerősített beszúrópengék a legújabb önzáró lapkarögzítéssel, a még jobb stabilitás érdekében. A SZERSZÁMOK G2042..R/L beszúrópenge megerősített szárral pengemagasság 26 és 32 mm beszúrási szélességek 2,0 4 mm jobbos és balos kivitelben is kapható beszúrás 33 mm beszúrási mélységig, és leszúrás 65 mm átmérőig AZ ALKALMAZÁS be- és leszúráshoz minden esztergagép-típuson leszúrási műveletekhez ellenorsóval és körülményes helyviszonyok esetén leszúráshoz, nagy szerszámkinyúlásokkal és kevés stabilitásvesztéssel a legjobb választás a beszúrópengék használatakor megerősített szár beszúrási szélességek 2 4 mm Megerősített beszúrópengék típus: G2042..R/L új, alakzáró lapkafészek-dizájn ELŐNYÖK AZ ÖN SZÁMÁRA kis rezgéshajlam a megerősített szárnak köszönhetően valamennyi szokásos rögzítőegységgel használható a megmunkálás során nincs kilazulás veszély, a lapkafészek optimalizált, alakzáró kialakítása révén maximális élettartam, az optimalizált önzáró rögzítés révén egyszerűen kezelhető lapkarögzítés a gyors lapkacseréhez a beszúrópengének a rögzítőegységbe történő betolását nem korlátozza szorítócsavar nagy folyamatbiztonság a stabil szerszámkivitelnek köszönhetően 16

19 BESZÚRÁS Walter Cut SX G2042N: jobb mélybeszúrás a stabil önzáró rögzítésnek köszönhetően. A SZERSZÁMOK G2042..N mélybeszúró pengék pengemagasság 26 és 32 mm beszúrási szélességek 2,0 6 mm beszúrás 80 mm beszúrási mélységig, és leszúrás 160 mm átmérőig AZ ALKALMAZÁS be- és leszúráshoz minden esztergagép-típuson minden iparág számára megfelelő: autóipar, repülőgép- és űripar, általános gépgyártás, stb. neutrális szerszámkivitel beszúrási szélességek 2 6 mm új, alakzáró lapkafészek-dizájn második lapkafészek Mélybeszúró penge típus: G2042..N A VÁLTÓLAPKA EGYSZERŰ CSERÉJE be ki 1. Illessze be a kulcsot 2. Tolja be ütközésig a váltólapkát 3. A cseréhez pozicionálja a kulcsot a váltólapka mögé 4. A váltólapkát emelje ki a kulcs ellentétes irányú mozgatásával Walter Esztergálás 17

20 ESZTERGÁLÁS Walter 3 ISO esztergálás 4 Beszúrás 12 FÚRÁS ÉS MENETMEGMUNKÁLÁS Walter Titex 19 Tömör keményfém fúrók 20 Walter 25 Telibefúró szerszámok 26 Felfúró szerszámok 28 Finomkiesztergáló szerszámok 32 Walter Prototyp 37 HSS-E-PM menetfúrók 38 HSS-E menetfúrók 40 MARÁS Walter Prototyp 43 Tömör keményfém marók 44 Walter 49 Az új marógeneráció 51 Szerszámanyagok 58 PKD speciális maró 60 Tekintse meg a fejlesztésről szóló videót: A QR-kód leolvasásával vagy közvetlenül a címen

21 Termékfejlesztések kiadás Fúrás _SZERSZÁMFEJLESZTÉSEK A FÚRÁS TERÜLETÉN X treme Performance minden alkalmazás számára.

22 TÖMÖR KEMÉNYFÉM FÚRÓK Walter Titex nagy teljesítményű fúró: maximális teljesítmény a mikrotartományban. A SZERSZÁM tömör keményfém, nagy teljesítményű fúrók belső hűtéssel AML bevonat (AlTiN) AMP bevonat (AlTiN fejbevonat) az alábbi méretekben kapható: 2 x D c X treme Pilot x D c X treme M 8 x D c X treme DM8 12 x D c X treme DM12 ÚJ 16 x D c X treme DM16 20 x D c X treme DM20 25 x D c X treme DM25 ÚJ 30 x D c X treme DM30 átmérőtartomány 2 2,95 mm DIN 6535 HA szerinti szár AZ ALKALMAZÁS ISO P, M, K, N, S, H, O anyagcsoportok fúrás emulzióval és olajjal alkalmazások az általános gépgyártásban, és a szerszám- és formagyártásban, az autóiparban és az energiaiparban ELŐNYÖK AZ ÖN SZÁMÁRA mérhető termelékenységnövekedés, mivel akár 50%-kal jobb forgácsolási paraméterek érhetők el, mint a szokásos tömör keményfém mikrofúrókkal az újszerű csúcs- és forgácshorony-geometriák nagy folyamatbiztonságot kínálnak a polírozott forgácshornyok biztonságos forgácselvezetést garantálnak Demo alkatrész Előtolási sebesség (mm/min) korábban % X treme DM Munkadarab anyaga: Szerszám: A6589AMP-2 Átmérő:2 mm Forgácsolási paraméterek korábban X treme DM12 vc 50 m/min 60 m/min n 7960 min min 1 f 0,04 mm/ford 0,06 mm/ford vf 320 mm/min 573 mm/min Furatok száma korábban % X treme DM

23 X treme DM30 ÚJ 2013 Termékvideó megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen X treme Pilot 150 X treme DM16 X treme M X treme DM8 X treme DM12 X treme DM16 X treme DM20 X treme DM25 X treme DM30 Walter Titex Fúrás 21

24 TÖMÖR KEMÉNYFÉM FÚRÓK Walter Titex XD fúrástechnológia: precizitás 70 x D c furatmélységig, kiemelés nélkül. Bevonat TTP fejbevonat 4-vezetőél a legjobb furatminőség érdekében, alkalmazható: ferde furatkilépéseknél keresztfuratos munkadaraboknál Polírozott forgácshorony a biztos forgácskivezetéshez A SZERSZÁM tömör keményfém, nagy teljesítményű fúrók belső hűtéssel TTP fejbevonat az alábbi méretekben kapható: ÚJ 40 x D c standard szerszámként x D c speciális szerszámként átmérőtartomány 4,5-12 mm DIN 6535 HA szerinti szár AZ ALKALMAZÁS ISO P, K, N anyagcsoportokhoz emulzióval és olajjal is használható kimondottan a ferde kilépésekhez és keresztfuratokhoz általános gépgyártási, hidraulikaipari és autóipari alkalmazások ELŐNYÖK AZ ÖN SZÁMÁRA 10-szer termelékenyebb, mint az egyélű fúró fúrás kiemelés nélkül a legnagyobb folyamatbiztonság nagy furatmélységek esetén fúrás alacsony, (de legalább 20 bar) hűtőfolyadéknyomásokkal a legkülönbözőbb anyagcsoportokhoz, pl. ISO P, K, N használható a ferde kilépéseknél és keresztfuratoknál is hatékony Dugattyúszár Előtolási sebesség korábban % Munkadarab anyaga: 52-3 acél Szerszám: Átmérő: 7 mm Furatmélység: 450 mm - 65 x D c XD technológia Forgácsolási paraméterek korábban egyélű fúró XD70 technológia v c 70 m/min 70 m/min n 3185 min min 1 f 0,03 mm/ford 0,15 mm/ford v f 95 mm/min 478 mm/min Éltartam 12 alkatrész 50 alkatrész Éltartam Megmunkált alkatrészek száma korábban % XD technológia

25 50-70 x D c egyedi szerszámként ÚJ 2013 Standard program X treme D40 40 x D c Alpha 4 XD30 30 x D c Alpha 4 XD25 25 x D c Alpha 4 XD20 20 x D c Alpha 4 XD16 16 x D c Termékvideó megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen Termékanimáció megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen Walter Titex Fúrás 23

26 ESZTERGÁLÁS Walter 3 ISO esztergálás 4 Beszúrás 12 FÚRÁS ÉS MENETMEGMUNKÁLÁS Walter Titex 19 Tömör keményfém fúrók 20 Walter 25 Telibefúró szerszámok 26 Felfúró szerszámok 28 Finomkiesztergáló szerszámok 32 Walter Prototyp 37 HSS-E-PM menetfúrók 38 HSS-E menetfúrók 40 MARÁS Walter Prototyp 43 Tömör keményfém marók 44 Walter 49 Az új marógeneráció 51 Szerszámanyagok 58 PKD speciális maró 60 Tekintse meg a fejlesztésről szóló videót: A QR-kód leolvasásával vagy közvetlenül a címen

27 Termékfejlesztések kiadás Fúrás _SZERSZÁMFEJLESZTÉSEK A FÚRÁS TERÜLETÉN Erőteljes, stabil, pontos.

28 TELIBEFÚRÓK Walter Color Select: kétszeres teljesítmény, egyszerű kiválasztás. TECHNOLÓGIA Az új, nagy teljesítményű Walter Color Select WPP45C szerszámanyag kitűnik a kiváló kopásállóságával, a kiemelkedő tribológiai értékekkel és az optimális kopásfelismerésével. Az újonnan kifejlesztett bevonat egy többrétegű TiAlN struktúrán alapul, és egy újszerű PVD folyamattal készül. A szokásos bevonatokkal összeha sonlítva, az új bevonat lényegesen jobb keménységével tűnik ki. A forgácsolóanyag rendkívül sima felülete kiemelkedően jó súrlódási viszonyokhoz vezet, és ezáltal jelentősen mérsékli az úgynevezett élrátétek képződését. A váltólapka igényesen esztétikus kék színű felülete mutatja a felhasználónak az ISO P fő alkalmazási területet (az acélmegmunkálást). AZ ALKALMAZÁS telibefúrás és lemezköteg fúrása mindenfajta acél munkadarabban kiválóan alkalmas az általános gépgyártásban, autóiparban, tömeggyártásban, valamint a repülőgép- és űriparban történő alkalmazásokra A VÁLTÓLAPKA kék színűváltólapkák cserélhető csúccsal rendelkező fúrókhoz átmérőtartomány 12-31,99 mm, legfeljebb 7 x D c (10 x D c ) fúrásmélységű furatokhoz ELŐNYÖK AZ ÖN SZÁMÁRA a forgácsolóél akár 100%-kal nagyobb teljesítménye egyszerű választás: a váltólapkák színe azonos a forgácsolandó anyag ISO színével az erőzáras lapkaleszorítás révén nagy a folyamatbiztonság a fúrás során és a mély furatokból való kiemeléseknél 26

29 Karima átmenő furat Emelővillás targonca villaágak zsákfurat Munkadarab anyaga: 40CrMnMo7 (1.2311) Furatmélység: 18 mm Szerszám: B4015.F20.18,0.Z02.90R Váltólapka: P6001-D18,0 Forgácsolóanyag: WPP45C Átmérő: 18 Munkadarab anyaga: S355J2G3 (St52) Furatmélység: 50 mm Szerszám: B4013.F20.17,0.Z02.51R Váltólapka: P6001-D17,0 Forgácsolóanyag: WPP45C Átmérő: 17 Forgácsolási paraméterek P6001 korábban WPP45C v c 80 m/min 80 m/min n 1410 mm 1410 mm f n 0,2 mm/ford 0,2 mm/ford v f 282 mm/min 282 mm/min Mennyiség 117 furat 273 furat Forgácsolási paraméterek P6001 korábban WPP45C v c 96 m/min 96 m/min n 1800 mm 1800 mm f n 0,27 mm/ford 0,27 mm/ford v f 486 mm/min 486 mm/min Mennyiség 44 furat 80 furat Megmunkált furatok számának összehasonlítása Megmunkált furatok számának összehasonlítása + 133% + 82% Korábban 117 Korábban 44 P6001 WPP45C 273 P6001 WPP45C furatok furatok AZ EREDMÉNYEK ÖSSZEFOGLALÁSA: A jelenlegi szerszámanyag-minőségekkel összehasonlítva a WPP45C szignifikánsan jobb kopási tulajdonságokkal rendelkezik. A bevonat megnövelt keménységével a forgácsolóél sarkain a hátfelületi kopás lényegesen csökkent. A váltólapka középpontjában, ahol a forgácsolási sebesség nagyon kicsi, a bevonat felületének kitűnő súrlódási tulajdonságai révén nincs anyagfelragadás és a bevonat leválása. Termékvideó megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen AZ ALKALMAZÁS AZ ISO 513 SZERINT szürke = a jövőben P kék speciálisan ISO P szerinti acélanyagokhoz K piros speciálisan ISO K szerinti öntvényanyagokhoz M sárga speciálisan ISO M szerinti rozsdamentes anyagokhoz N zöld speciálisan ISO N szerinti színesfémekhez S barna speciálisan ISO S szerinti nehezen forgácsolható anyagokhoz H szürke speciálisan ISO H szerinti edzett anyagokhoz Walter Fúrás 27

30 FELFÚRÓK Walter Insert Drill Walter Capto -val: precizitással és teljesítménnyel a nagyobb gazdaságosság érdekében. A SZERSZÁM váltólapkás telibefúró négyélű lapkával Walter Capto moduláris szárral méret C4 (D c átmérőtartomány 16,0-32,0 mm) méret C5 (D c átmérőtartomány 16,0-40,0 mm) méret C6 (D c átmérőtartomány 25,0-45,0 mm) Z = 1 effektív furatmélység: legfeljebb 3 x D c az ideális lapkaelrendezés segíti az erőkiegyensúlyozást a forgácsolási folyamat során optimalizált forgácstér a jobb forgácselvezetés és stabil szerszámtest érdekében a kemény-nikkelezett felület biztosítja korrózió- és kopásvédelmet, valamint a súrlódásmentes forgácslefutást optimalizált kezelés és nagyobb befogó/kioldó nyomaték a TorxPlus csavarokkal hengeres gyűrű a szerszámátmérő egyszerűbb méréséhez AZ ALKALMAZÁS valamennyi acél- és öntvényanyag, rozsdamentes, ill. nehezen forgácsolható anyag megmunkálására alkalmas erős a telibefúrások, pápaszem-furatok és ferde vagy domború felületű bekezdések során a szerszám az általános gépgyártásban, autó iparban, tömeggyártásban, valamint a repülőgépiparban és az űriparban alkalmazható Walter Insert Drill típus: B4213.C ELŐNYÖK AZ ÖN SZÁMÁRA termelékenységnövekedés a magasabb megmunkálási paraméterek miatt időmegtakarítás a szerszámcserénél a hagyományos szárakhoz képest a poligon-formájú Walter Capto csatlakozók nagyobb erők átvitelére képesek költségcsökkentés a következők révén: 4 tényleges forgácsolóél magasabb forgácsolási paraméterek további műveletek megtakarítása szűkebb furattűrések az optimális erőkiegyenlítésnek köszönhetően kiváló felületminőség, a kerületi lapka Wiperforgácsolóélének és a váltólapkák erőzáras befogása miatti nagy folyamatbiztonságnak köszönhetően 28

31 Alsor fejsor felett (1.1) Fejsor zöldben (1.2), 3 soronkénti törésekre is lehetőség van. Fejsor zöldben, 3 soronkénti törésekre is lehetőség van. A GEOMETRIAI VÁLTOZATOK Walter Capto TM E 57 az univerzális 13 homlokszög közepes megmunkálási feltételek esetén öntvényekhez és acélhoz, valamint rozsdamentes és nehezen forgácsolható anyagokhoz A 57 a stabil 0 homlokszög kedvezőtlen megmunkálási feltételek esetén főképpen öntvény- és acélanyagokhoz E 67 a speciális 13 homlokszög speciális geometria az optimális forgácsképzéshez hosszú forgácsú anyagokhoz, pl. St37, rozsdamentes és nehezen forgácsolható anyagokhoz, valamint alumíniumhoz forgácsolóéljelölés A KERÜLETI LAPKA A KÖZPONTI LAPKA forgácsolóél 0 forgácsmerevítő letörés éles gödrös kialakítás körbeköszörült szinterezett kivitel sarokrádiusszal körbeköszörült kivitel: Wiper-forgácsolóél a legjobb felületminőség érdekében Új: Most Tiger tec Silver minőségben is! Szerszámanyag a legnagyobb forgácsolási sebesség és a maximális folyamatbiztonság érdekében Új: Most Tiger tec Silver minőségben is! Szerszámanyag a leghosszabb éltartamok és a maximális folyamatbiztonság érdekében ISO P és ISO K anyagokban való fúrás során Új: Új PVD minőségű WXP40 hosszabb éltartamok érdekében, az ISO P, ISO M és ISO S anyagokban való fúrás során speciálisan központi lapkának kifejlesztve Walter Fúrás 29

32 FELFÚRÓK Walter Boring Walter Capto -val: felfúrás kiesztergálófejjel. A SZERSZÁM kétélű felfúró szerszám Walter Capto és ScrewFit befogóval átmérőtartomány mm kazettákkal átmérőtartomány mm alumínium híddal belső hűtőfolyadék-adagolás a forgácsolóélig szimmetrikus és sugárirányban eltolt nagyoláshoz pontosan illeszkedő adapter és hosszabbítók moduláris bővítési lehetőségek átfogó váltólapka-program: CC.. és WC.. speciális geometriájú (E47) váltólapkák felfúráshoz AZ ALKALMAZÁS közepes (20 mm-nél nem kisebb) és nagy (legfeljebb 640 mm) átmérőjű furatok készítéséhez mély furatokhoz és nagy kinyúlási hosszokhoz kisebb teljesítményű gépekhez is használható, a sugárirányban eltolt kazetta-pozicionálás révén univerzális alkalmazási lehetőséges a furatok bővítésének területén általános gépgyártásban, energia- és járműiparban való alkalmazáshoz ELŐNYÖK AZ ÖN SZÁMÁRA stabil, kompakt szerszámrendszer a folyamatbiztos és gazdaságos alkalmazásokhoz az átmérő átállításakor a hossz nem változik váltólapkák valamennyi anyagcsoporthoz, nagyon jó forgácstörési viszonyokkal a szerszám két nagyolási eljárásban használható a Walter Capto révén lehetséges a nagy forgatónyomatékok átvitele illeszkedik a Walter Precision finomfúró-rendszerhez a moduláris komponensek átfogó programja: adapterek, hosszabbítók, stb. nagyon egyszerűen kezelhető CC..E47 Walter Boring MEDIUM, Walter Boring MAXI 30

33 Walter Capto TM kazetta kazetta alumínium híd kazetta típusok: B3220.T. B3220.C. Walter Fúrás 31

34 FINOMKIESZTERGÁLÓSZERSZÁMOK Walter Precision Walter Capto -val: rendszerben a legnagyobb precizitásért. A SZERSZÁM egyélű finomkiesztergáló szerszám, kényelmes analóg leolvasás Walter Capto és ScrewFit befogó játékmentes, pontos beállítás a B4030 rendszer önkiegyensúlyozó átmérőtartomány mm, fúrószárakkal és kazettákkal átmérőtartomány mm, alumínium híddal B3230.C kazettákkal, készletként is szállítjuk problémamentesen használható visszafelé történő megmunkáláshoz is hűtőfolyadék-adagolás a forgácsolóélig beállítási pontosság 0,002 mm a rendszerhez illesztett adapterek és hosszabbítók a finomkiesztergáláshoz illesztett váltólapka-program AZ ALKALMAZÁS minden anyagcsoporthoz alkalmas a precíz furatok (IT6) finommegmunkálásához furatok 2 mm-től 640 mm-ig alkalmazási területek: általános gépgyártás, precíziós alkatrészek gyártása, autó- és repülőgépipar Walter Capto TM Walter Precision MINI, Walter Precision MEDIUM, Walter Precision MAXI 32

35 problémamentesen használható visszafelé történő megmunkáláshoz is ELŐNYÖK AZ ÖN SZÁMÁRA nagy pontosságú, stabil és gazdaságos szerszámrendszer egy alaptest 3 kazettamérettel széles átmérőtartományt fed le az átmérő átállításakor a hossz nem változik nagyon jó felületminőség a kiegyensúlyozott szerszámoknak köszönhetően átfogó váltólapka-program háromélű váltólapkák is használhatók a moduláris komponensek átfogó programja rugalmasságot kínál: adapterek, hosszabbítók, stb. javítószerviz típusok: B3220.T. B3220.C. Walter Fúrás 33

36 FINOMKIESZTERGÁLÓ SZERSZÁMOK Walter Precision Digital Walter Capto -val: digitális, a jobb precizitáshoz. A SZERSZÁM a legpontosabb finomkiesztergáló szerszám optoelektronikai útmérőrendszerrel digitális kijelző a μm pontosságú beállításhoz Walter Capto befogó moduláris felépítés fúrószárakkal és hidakkal, a mm átmérőtartományban pozitív kialakítású váltólapkák tömör keményfém fúrószárak, átmérők 2-10 mm között 3 forgácsolóél váltólapkánként 2 lapkaméret a teljes választék számára játékmentes finombeállítás (0,002 mm átmérőben) karbantartásmentes, automatikus kiegyensúlyozás n max = /perc belső hűtőfolyadék-adagolással: pontosan ott hűt, ahol a forgácsolás történik az MMS-technológiára optimalizált AZ ALKALMAZÁS egy szerszám minden anyagcsoporthoz furatok készre munkálásához optimálisan alkalmazható az általános gépgyártásban, a repülőgépiparban és az űriparban, a szerszám- és formagyártásban ELŐNYÖK AZ ÖN SZÁMÁRA beállítási hibák elkerülése a digitális kijelző egyszerű használatával kisebb forgácsolási költségek, a kiegyensúlyozás miatti magasabb forgácsolási paraméterek miatt kiváló minőségű alkatrészek: a kiegyensúlyozásnak köszönhetően jobb felületminőség és hengeresség optimális forgácsolási paraméterek minden anyagban: a váltólapkák széles kínálata, a megmunkálási feladathoz való optimális illeszkedés érdekében a moduláris ScrewFit csatlakozó rugalmasságot és csökkentett raktárkészletet eredményez gazdaságos megoldás egy mm átmérőjű alaptesttel tömör keményfém fúrószár Walter Precision DIGITAL Készletként is kapható 34

37 digitális kijelző Walter Capto TM digitális kijelző Walter Capto TM kazetta típusok: B4035.C. Walter Fúrás 35

38 ESZTERGÁLÁS Walter 3 ISO esztergálás 4 Beszúrás 12 FÚRÁS ÉS MENETMEGMUNKÁLÁS Walter Titex 19 Tömör keményfém fúrók 20 Walter 25 Telibefúró szerszámok 26 Felfúró szerszámok 28 Finomkiesztergáló szerszámok 32 Walter Prototyp 37 HSS-E-PM menetfúrók 38 HSS-E menetfúrók 40 MARÁS Walter Prototyp 43 Tömör keményfém marók 44 Walter 49 Az új marógeneráció 51 Szerszámanyagok 58 PKD speciális maró 60 Tekintse meg a fejlesztésről szóló videót: A QR-kód leolvasásával vagy közvetlenül a címen

39 Termékfejlesztések kiadás Menetmegmunkálás _SZERSZÁMFEJLESZTÉSEK A MENETMEGMUNKÁLÁS TERÜLETÉN Pontos menetek, biztos folyamatok.

40 HSS-E-PM MENETFÚRÓK Walter Prototyp Prototex Eco Plus: a legnagyobb teljesítményű szerszám, a menetmegmunkálás maximális termelékenysége érdekében. MÉRETTARTOMÁNYOK M: M2 M30 MF: M6 x 0,75 M22 x 1,5 UNC: UNC2 UNC 5/8 UNF: UNF4 UNF 5 /8 G: G 1 /8 G1 A SZERSZÁM univerzálisan alkalmazható nagy teljesítményű menetfúró (HSS-E-PM) átmenő menetekhez THL kemény bevonat, alternatív TIN bevonat B alakú bekezdés tűrések: 6HX, 6GX, 2B és G-X hosszak: M változatok: LH (balmenetű) KR (radiális hűtőcsatorna) THL bevonat (vagy TIN) AZ ALKALMAZÁS átmenő menet 3,5 x D N -ig ISO P: acélok, szakítószilárdság N/mm 2 ISO M: rozsdamentes acélok, szakítószilárdság legfeljebb 1350 N/mm 2 ISO K: túlnyomórészt GJS (gömbgrafitos öntöttvas) anyagok ISO N: kovácsolt alumíniumötvözetek AlSi ötvözet, legfeljebb 12 % szilíciummal réz és rézötvözetek, másodlagos alkalmazásként opcionálisan radiális belső hűtéssel ELŐNYÖK AZ ÖN SZÁMÁRA nagyon kopásálló szerszámanyag, az újszerű előkezelés révén hosszú éltartam, a bekezdés tartományában levő optimalizált geometria révén a szerszámváltozatok számának csökkentése az anyagok széles spektrumán való alkalmazhatóság miatt kevesebb szerszámcsere és optimális gépkihasználás a nagyobb forgácsolási sebességek és hosszú éltartamok révén acél, öntöttvas és alumíniumötvözetek esetében az opcionális MMS-megmunkálással a kenőanyag-költségek csökkennek Prototex Eco Plus típus: EP

41 HSS-E-PM Külső golyóscsapágy Prototex Eco Plus Átmenő furatmenet M12x1.5 h9 szártűrés Munkadarab anyaga: C56E2 (1.1219) Szilárdság: kb N/mm² Szerszám: Prototex Eco Plus EP M12x1.5 Bevonat: THL Furattípus: Átmenő furat Menetmélység: 8 mm Hűtő-kenő folyadék: Emulzió 7% Forgácsolási paraméterek Versenytárs Prototex Eco Plus n 663 min min 1 v c 25 m/min 25 m/min Éltartamok összehasonlítása (menetek száma) Versenytárs 500 Prototex Eco Plus A CSOMAGOLÁSON TALÁLHATÓ ÚJ JELÖLÉSEK EP M8 6HX Prototex Eco Plus HSS-E-PM THL /13 alkalmazási táblázat fő alkalmazási terület Az anyagcsoportok ISO színjelölése P M K N S H O Walter Prototyp menetmegmunkálás 39

42 HSS-E MENETFÚRÓK Walter Prototyp Paradur X pert K az öntvénymegmunkálás specialistája. MÉRETTARTOMÁNYOK M: M3 M20 TAFT bevonat A SZERSZÁM HSS-E-PM Menetfúrók zsákfurat- és átmenő menetekhez egyeneshornyú tűrés: 6HX AZ ALKALMAZÁS ideális zsákfurat- és átmenő menetekhez legfeljebb 3 x D N menetmélységig és 1000 N/mm² szakítószilárdságig ISO K: Fő alkalmazási terület: GJL (szürkeöntvény) másodlagos alkalmazás: GJS (gömbgrafitos öntöttvas) ISO N: AlSi-ötvözetek, szilícium-tartalom > 12% C alakú bekezdés HSS-E-PM ELŐNYÖK AZ ÖN SZÁMÁRA gazdaságos menetmegmunkálás kis és közepes sorozatnagyságoknál nagyon robusztus, folyamatbiztos szerszám Paradur X pert K típus: K A TELJES X PERT CSALÁD egyszerű kiválasztás, gyorsan kész a megmunkáláshoz X pert P X pert M X pert K X pert N P M K N S H O P M K N S H O P M K N S H O P M K N S H O C C C C C C C C C C C C C C 40

43 HSS-E MENETFÚRÓK Walter Prototyp Prototex X pert N és Paradur X pert N a tandem alumínium-megmunkáláshoz. MÉRETTARTOMÁNYOK Prototex X pert N M: M2 M10 Paradur X pert N M: M1.6 M20 MF: M8x1 M20 x 1.5 UNC: UNC2 UNC 3 /8 G: G 1 /8 B alakú bekezdés A SZERSZÁM Prototex X pert N HSS-E átmenő menetfúró tűrés: 6H Paradur X pert N HSS-E zsákfurat-menetfúró tűrések: 6H, 6G, 2B, 3B kisebb horonyszámú változatkéntis kapható, a nagy hornyokból történőbiztos forgácselvezetéshez betétmenet: EG M, EG UNC, EG UNF bevonat nélkül HSS-E AZ ALKALMAZÁS menet legfeljebb 3 x D N menetmélységig hosszú forgácsú anyagok legfeljebb 700 N/mm² szakítószilárdságig ISO N: AlSi ötvözet, legfeljebb 12 % szilíciummal vörösréz ISO S: titán (tiszta) és ötvözetlen nikkel alapanyagok ISO O: hőre lágyuló anyagok 35 emelkedési szög C alakú bekezdéssel Prototex X pert N Paradur X pert N típus: N20219 típus: N ELŐNYÖK AZ ÖN SZÁMÁRA gazdaságos menetmegmunkálás kis és közepes sorozatnagyságoknál nagy folyamatbiztonság a sima felületnek köszönhető nagyon jó forgácsképzés révén nincs félrefutás puha anyagokban Paradur X pert N Csökkentett horonyszámú változat, mély zsákfurat-meneteknek puha anyagokban történő megmunkálásához. Termékvideó megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen Walter Prototyp menetmegmunkálás 41

44 Esztergálás Walter 3 ISO esztergálás 4 Beszúrás 12 Fúrás & menetmegmunkálás Walter Titex 19 Tömör keményfém fúrók 20 Walter 25 Telibefúró szerszámok 26 Felfúró szerszámok 28 Finomkiesztergáló szerszámok 32 Walter Prototyp 37 HSS-e-pm menetfúró 38 HSS-E menetfúrók 40 Marók Walter Prototyp 43 Tömör keményfém marók 44 Walter 49 Az új marógeneráció 51 Szerszámanyagok 58 PKD speciális maró 60 Tekintse meg a fejlesztésről szóló videót: A QR-kód leolvasásával vagy közvetlenül a címen

45 Termékfejlesztések kiadás Marók _ Szerszámfejlesztések a marás területén Tökéletes hűtés, nagyobb teljesítmény.

46 Tömör keményfém maró Walter Prototyp Proto max TG : univerzálisan alkalmazható, rendkívül teljesítőképes tipikus Tough Guys. A szerszám nagy teljesítményű univerzális maró sarokrádiusz nélkül átmérőtartomány 2-25 mm 50 -os horonyemelkedési szög 3, 4, ill. 5 forgácsolóél kapható nyakkiköszörüléssel és anélkül (d2) DIN 6535 HA és HB szerinti szár TAT bevonat ÚJ 2013 mélyített forgácstér a biztos forgácskihozatalhoz telibe horonymarásnál legfeljebb 0,9 x D c mélységben Alkalmazás fő alkalmazási terület: ISO P anyagcsoport másodlagos alkalmazások: ISO M, K és S anyagcsoport nagyoláshoz és simításhoz horonymarás telibe, legfeljebb 0,9 x D c zsebmaráshoz, ferde merülőmaráshoz és kontúrmaráshoz a nyakkiköszörülésnek köszönhetően mélyebb üregek elkészítésére is alkalmas alkalmazási területek: általános gépgyártás, energiaipar, orvosi műszer gyártás, repülőgép- és űripar és autóipar megerősített mag a nagy stabilitás érdekében Előnyök az Ön számára nagy folyamatbiztonság a hátsó tartományban megerősített mag révén, és az elülső tartományban levő nagy forgácstér révén a legújabb TAT bevonat a legmagasabb termelékenységet teszi lehetővé, akár 50%-kal jobb forgácsolási paraméterekkel, mint az egyéb piaci termékeknél, ill. akár 100% éltartam-növekedéssel kevesebb élkitöredezés az új szubsztrát és az innovatív élpreparáció révén, és ezáltal nagyobb folyamatbiztonság Termékvideó megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen 44

47 nyakkiköszörült kivitel ÚJ: nagy teljesítményű TAT bevonat az akár 50%-kal jobb forgácsolási paraméterek érdekében Elosztó Munkadarab anyaga: X40CrMoV5 (1.2344) ISO P Szilárdság: 700 N/mm 2 Szerszám: Proto max TG H Forgácsolási paraméterek Versenytárs Proto max TG Ø 16 mm 16 mm z 4 4 ae 16 mm 16 mm ap 8 mm 8 mm vc 54 m/min 54 m/min n 1074 min min 1 fz 0,04 mm 0,04 mm vf 172 mm/min 172 mm/min Éltartam méterben Versenytárs % Proto max TG Walter Prototyp Marás 45

48 Tömör keményfém maró Walter Prototyp Proto max Inox: most ConeFit csatlakozóval is. A szerszám nagy teljesítményű tömör keményfémmaró kimondottan rozsdamentes acélok forgácsolásához kapható sarokrádiusszal és anélkül sarokrádiusz 0,5-4 mm átmérőtartomány mm 50 -os horonyemelkedési szög 4, illetve 5 forgácsolóél ConeFit csatlakozó, E10-től E25-ig TAA bevonat geometria ISO M és ISO S anyagokhoz ÚJ 2013 Alkalmazás fő alkalmazási terület: ISO M anyagcsoport másodlagos alkalmazás: ISO S anyagcsoport nagyoláshoz és simításhoz teljes horony, legfeljebb 0,55 x D c mély, megmunkálása zsebmarás, ferde merülőmarás és kontúrmarás ideálisan használható belső hűtőfolyadék-adagolásos gépeknél alkalmazási területek: általános gépgyártás, energiaipar, orvosi műszer gyártás, repülőgép- és űripar és autóipar TAA bevonat hűtőfolyadék kivezetések Proto max Inox ConeFit csatlakozással H2EC34217 metrikus H2EC38217 metrikus sarokrádiusszal Előnyök az Ön számára legfeljebb 50%-kal nagyobb forgácsolási volumen a piacon szokásos moduláris szerszámokéhoz képest nagy forgácsolási volumen, ezáltal nagy termelékenység a rozsdamentes acélok megmunkálása esetén rezgésmentes működés, az egyenlőtlen fogosztásnak köszönhetően lágy forgácsolás az optimalizált mikrogeometriának köszönhetően a belső hűtőfolyadék-adagolás révén optimális forgácseltávolítás, és ezáltal a legjobb folyamatbiztonság maximális éltartam a legújabb TAA bevonat és a belső hűtőfolyadék-adagolás révén 46

49 ÚJ 2013 A szerszám nagy teljesítményű tömör keményfém maró, különleges nagy előtolású geometriával, a rozsdamentes acélok megmunkálásához átmérőtartomány mm 50 -os horonyemelkedési szög 4 forgácsolóél ConeFit csatlakozó, E10-től E25-ig TAA bevonat speciális geometria a nagy előtolásokhoz, az ISO M és ISO S anyagokhoz TAA bevonat hűtőfolyadék kivezetések Proto max Inox Flash profillal H2EC94717 Demo-munkadarab Munkadarab anyaga: X6CrNiMoTi17 (1.4571) ISO M Szilárdság: 700 N/mm 2 Szerszám: Proto max Inox ConeFit csatlakozóval H2EC38217-E Forgácsolási paraméterek korábban belső hűtőfolyadék-adagolás nélkül Ø 12 mm 12 mm z 4 4 ae 10 mm 10 mm ap 2 mm 2 mm vc 82 m/min 82 m/min n 2200 min min 1 fz 0,05 mm 0,05 mm vf 433 mm/min 433 mm/min Proto max Inox belső hűtőfolyadék-adagolással Éltartam méterben korábban % Proto max Inox Walter Prototyp Marás 47

50 ESZTERGÁLÁS Walter 3 ISO esztergálás 4 Beszúrás 12 FÚRÁS ÉS MENETMEGMUNKÁLÁS Walter Titex 19 Tömör keményfém fúrók 20 Walter 25 Telibefúró szerszámok 26 Felfúró szerszámok 28 Finomkiesztergáló szerszámok 32 Walter Prototyp 37 HSS-E-PM menetfúrók 38 HSS-E menetfúrók 40 MARÁS Walter Prototyp 43 Tömör keményfém marók 44 Walter 49 Az új marógeneráció 51 Szerszámanyagok 58 PKD speciális maró 60 Tekintse meg a fejlesztésről szóló videót: A QR-kód leolvasásával vagy közvetlenül a címen

51 Termékfejlesztések kiadás Marók _SZERSZÁMFEJLESZTÉSEK A MARÁS TERÜLETÉN Erő a forgácsolóélnél.

52

53 ERŐ ÉS DINAMIZMUS: BLAXX ÉS TIGER TEC SILVER. Termelékenység és folyamatbiztonság Amennyiben gyártás során az összes paraméter a maximális teljesítőképességre van optimalizálva, akkor döntő jelentőséggel bír a folyamatlánc legjellegzetesebb pontja: az, ahol a szerszám és a munkadarab egymással találkozik. Mivel pontosan ott dől el, hogy a termék célul kitűzött minősége valóban realizálható-e. A költséges fejlesztési forgatókönyvek ezen a ponton életre kelthetők vagy zátonyra futtathatók, és óriási költségek keletkezhetnek. Keresett az olyan megbízható rendszer, amely abszolút pontosságú és maximális éltartamokkal tűnik ki. A Walter Blaxx marók egy új fejlesztésű, hihetetlenül robusztus szerszámtesten alapulnak, amelyek a nagy teljesítőképességű Walter váltólapkákkal vannak felszerelve: powered by Tiger tec Silver. Az innovatív vállalkozásoknak lehetőséget ad valódi erősségeik kijátszására az a tény, hogy egy ilyen rendszerben meg lehet bízni: lenyűgöző termékeket fejleszthetnek és gyárthatnak. Walter Marás 51

54 AZ ÚJ MARÓGENERÁCIÓ Walter Blaxx TM F5138 kukoricamaró: rugalmasság és erő egy új csomagban. A SZERSZÁMOK teljes fogazatú F5138 kukoricamaró 4 élű, tangenciális váltólapkákkal LNHU rendszer-váltólapkákkal felszerelve, a Blaxx F5141 sarokmaró programból átmérőtartomány mm 2 különböző élhossz átmérőnként powered by Tiger tec Silver, 4 minőségben kapható (WKP25S, WKP35S, WSM35S, WSP45S) lágyan forgácsoló geometria a csavart lapkaéleknek köszönhetően belső hűtőfolyadék-adagolással az összes élnél csaknem folyamatos kontúrt hoz létre a munkadarabon különleges felületkezeléssel, a korrózió- és kopásvédelem érdekében ÚJ 2013 AZ ALKALMAZÁS valamennyi acél- és öntvényanyag, rozsdamentes acél, nehezen forgácsolható alapanyag és színesfémek sarokmarásához és kontúrozásához az összes iparágban alkalmazható: autóipar, repülőgép- és űripar, általános gépgyártás, stb. hűtőfolyadék-adagolás mindegyik élnél rendszer-váltólapka: LNHU1306 kopásálló szerszámtest típus: F5138/Ø40/Z2 ScrewFit-tel típus: F5138/Ø80 /Z5 feltűzhető kivitel Az új marógeneráció: Blaxx TM típus: F

55 ELŐNYÖK AZ ÖN SZÁMÁRA Nagy folyamatbiztonság a stabil kivitelnek köszönhetően nagy keményfém volumen a forgácsolóerő irányában speciális felületkezelésű szerszámtest, és megerősített mag Nagy gazdaságosság 4 forgácsolóél váltólapkánként akár 30%-kal nagyobb előtolás foganként csaknem lépcsőmentes marás lehetséges Powered by Tiger tec Silver meggyőző forgácsolási paraméterek és nagy folyamatbiztonság a teljesen új keménység/szívósság-arány révén Tangenciális biztonság Blaxx TM és Tiger tec Silver marókkal Termékvideó megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen F c Powered by Erőteljes forgácsolás az F c forgácsolási erő irányában eső nagy keményfém volumen révén Kiváló merevség a marótest nagy anyagkeresztmetszetének következtében Hajtóműház, borda és furat átmarása Munkadarab anyaga: EN-GJS (GGG50), ISO-K Szerszám: F5138/Ø63/Z4/Lc45 Váltólapka LNHU130608R-L55T Forgácsolóanyag: WKP25S Forgácsolási paraméterek Versenytárs Blaxx TM F5138 Fogszám 4 4 v c 320 m/min 240 m/min f z 0,25 mm 0,26 mm a p 12 mm 40 mm a e 8 mm 28 mm Összehasonlítás: Forgácsolási volumen Q [cm 3 /min] 155 Versenytárs + 800% Blaxx TM F Walter Marás 53

56 AZ ÚJ MARÓGENERÁCIÓ Walter Blaxx TM sarokmaró: felületminőség nagy előtolással. PROGRAM KIEGÉSZÍTÉS 2013 A SZERSZÁMOK ÚJ F5041, F5141 és F5241 tangenciális sarokmarók, 4 élű váltólapkával átmérőtartomány mm ÚJ 3 fogásmélység: 8, 12 és 15 mm 4 keményfém minőség: WKP25S, WKP35S, WSM35S és WSP45S powered by Tiger tec Silver ÚJ L85T geometria alumínium megmunkálásához nagy körfutási és síkfutási pontosság lágyan forgácsoló geometria a csavart lapkaéleknek köszönhetően pontosan 90 az alkatrészen különleges felületkezelés biztosítja a korrózióés kopásvédelmet AZ ALKALMAZÁS valamennyi acél, öntvény, rozsdamentes acél, nehezen forgácsolható anyag és alumínium sarok- és síkmarásához nagyon rugalmasan alkalmazható: autóipar, repülőgépés űripar, általános gépgyártás, stb. ELŐNYÖK AZ ÖN SZÁMÁRA Nagyobb folyamatbiztonság a stabil lapkakivitelnek köszönhetően nagy keményfém volumen a forgácsolóerő irányában speciális felületkezelésű szerszámtest, és megerősített mag Nagy gazdaságosság 4 forgácsolóél váltólapkánként akár 30%-kal nagyobb előtolás foganként csaknem lépcsőmentes marás lehetséges Powered by Tiger tec Silver 2 CVD szerszámanyag-minőség (WKP25S és WKP35S) acél- és öntvénymegmunkáláshoz 2 PVD szerszámanyag-minőség (WSM35 és WSP45S) acél, rozsdamentes acélok és nehezen forgácsolható anyagok számára pozitív forgácsolási viselkedés 4 felhasználható forgácsolóél pontosan 90 -ban tangenciális váltólapkák LNHU R-L55T kopásálló szerszámtest a különleges felületkezelés következtében Powered by Az új marógeneráció: Blaxx TM típus: F

57 A MÉRETEK Blaxx TM F5041 átmérőtartomány mm közepes és sűrű fogosztások fogásmélység: 8 mm sarokrádiuszok R0,4 - R2,0 mm váltólapka: LNHU0904 Blaxx TM F5141 átmérőtartomány mm közepes és sűrű fogosztások fogásmélység: 12 mm sarokrádiuszok R0,8 - R3,2 mm váltólapka: LNHU1306 ÚJ: Blaxx TM F5241 átmérőtartomány mm közepes és sűrű fogosztás fogásmélység: 15 mm sarokrádiuszok R0,8 - R2,5 mm váltólapka LNHU Blaxx TM típus: F5041.W... Blaxx TM típus: F5141.B... Blaxx TM típus: F5241.B... A GEOMETRIAI VÁLTOZATOK L55T az univerzális közepes megmunkálási feltételekhez univerzálisan alkalmazható a legtöbb anyag esetében Blaxx TM : akár 30%-kal nagyobb előtolások lehetségesek a váltólapkák tangenciális elrendezése révén Munkadarab anyaga: GGG50, ISO K Szerszám: sarokmaró, átmérő 80 mm Váltólapka: LNHU130608R-L55T Forgácsolóanyag: WKP25S ÚJ: L85T az éles alumínium megmunkálásához kis forgácsolóerők éles lapkaél Forgácsolási paraméterek v c 264 m/min a p 8 mm a e 50 mm Összehasonlítás: Fogankénti előtolás f z [mm] Korábban 0, % Animáció megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen Blaxx TM WKP25S sel 0,26 0 0,10 0,20 0,30 Walter Marás 55

58 AZ ÚJ MARÓGENERÁCIÓ Walter Blaxx TM F5055 tárcsamaró: biztos darabolás és horonymarás. ÚJ 2013 A SZERSZÁMOK F5055 darabolómaró 1 élű váltólapkával átmérőtartomány mm forgácsolási szélességek: 2,0, 3,0 és 4,0 mm nagy körfutási és síkfutási pontosság erő- és alakzáró lapkarögzítés a szerszámtestben 2 keményfém minőség: WSM33S és WSP43S powered by Tiger tec Silver egyszerűen kezelhető önzáró lapkarögzítés AZ ALKALMAZÁS valamennyi acél, öntvény, rozsdamentes acél és nehezen forgácsolható anyag darabolásához és horonymarásához minden iparág számára megfelelő: autóipar, repülőgépés űripar, általános gépgyártás, stb. Előnyök az Ön számára A legnagyobb folyamatbiztonság nagy stabilitás, a forgácsolóerőnek a lapkafészek fix részébe történő elvezetésével különösen nagy tartóerők az optimalizált rögzítőkarok révén a váltólapka erő- és alakzáró befogása Alacsony raktározási költségek rendszer-váltólapkák, a darabolómarókban és a beszúrószerszámokban használhatók Powered by Tiger tec Silver 2 PVD szerszámanyag-minőség (WSM33S és WSP43S) acél, rozsdamentes acélok és nehezen forgácsolható anyagok számára nagy stabilitás, a forgácsolóerőnek a lapkafészek fix részébe történő elvezetésével különösen nagy tartóerők az optimalizált rögzítőkarok révén legnagyobb termelékenység, a Tiger tec Silver lapkaminőségek révén Az új marógeneráció: Blaxx TM típus: F
